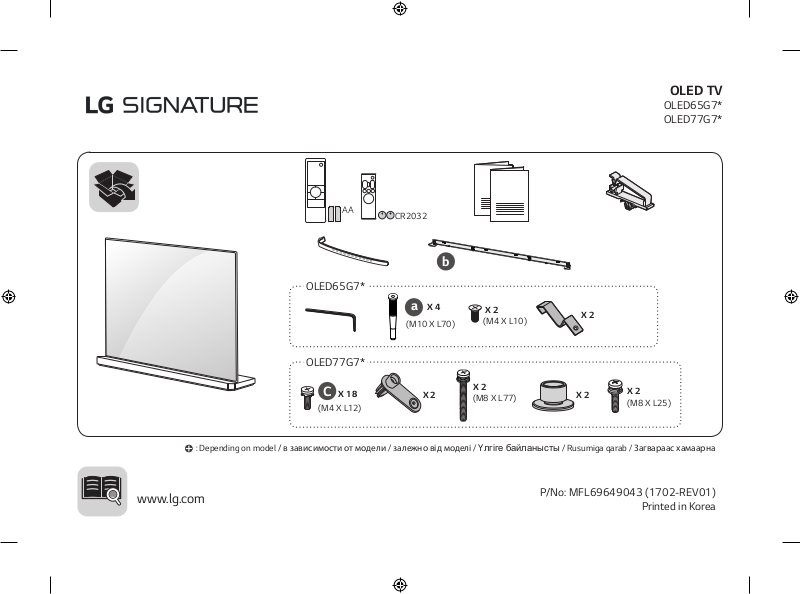

LG OLED77G7V User Manual [ru]

OLED TV

OLED65G7* OLED77G7*

: Depending on model / в зависимости от модели / залежно від моделі / Үлгіге байланысты / Rusumiga qarab / Загвараас хамаарна

www.lg.com

OLED65G7*

OLED77G7*

X 18

(M4 X L12)

CR2032

(M10 X L70)

X 2

X 4

X 2

(M4 X L10)

X 2

(M8 X L77)

X 2

(M8 X L25)

P/No: MFL69649043 (1702-REV01)

Printed in Korea

OLED65G7*

4 5 6

2 3

5 mm

OLED77G7*

4 5 6

2 3

OLED77G7*

ANTENNA /

CABLE IN

HDMI IN

HDMI IN/ARC

USB IN

LAN

USB IN

AUDIO OUT/

H/P OUT

Satellite IN

OPTICAL DIGITAL

AUDIO OUT

PCMCIA CARD SLOT

COMPONENT INAV IN

VIDEO L/MONO AUDIO R

AUDIO

VIDEO

3 4

OLED65G7V-Z

OLED77G7V-Z

1461 883 243 892 68 31.7

1734 1055 317 1067 83 54.1

Power requirement

AC 100-240 V ~ 50 / 60 Hz

*MFL69649043*

(Только для России)

Данные по энергоэффективности для моделей телевизоров LG

* Указанные модели телевизоров не имеют «выключенного режима» Для полного отключения телевизора - отсоедините его

от сети питания.

* Потребляемая мощность изделием в режиме ожидания: распространяется на заводской режим по умолчанию, только

когда функция сетевого режима ожидания отключена.

Модель

OLED65G7V-Z

OLED77G7V-Z

Удельная мощность

рабочего режима: Вт/см

0.044 0.3

0.049 0.3

Потребляемая мощность

изделием в режиме ожидания: Вт

Потребляемая мощность изделием в

выключенном режиме

отсутствует отсутствует

Руководство по технике безопасности

Перед началом эксплуатации устройства внимательно прочтите настоящее руководство и сохраните его для будущего использования.

www.lg.com

*MFL69727248*

P/NO : MFL69727248 (1702-REV01)

Printed in Korea

РУССКИЙ

Внимание! Инструкции по технике безопасности

ВНИМАНИЕ!

ОПАСНОСТЬ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ. НЕ ОТКРЫВАТЬ.

ВНИМАНИЕ! ДЛЯ СНИЖЕНИЯ РИСКА ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ НЕТ КОМПОНЕНТОВ, КОТОРЫЕ МОГЛИ БЫ ОБСЛУЖИВАТЬСЯ ПОЛЬЗОВАТЕЛЕМ. ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ ПО ОБСЛУ ЖИВАНИЮ.

Этот символ предупреждает пользователя о наличии

внутри корпуса устройства неизолированных компонентов с опасным напряжением, величины которого может оказаться достаточно для поражения электрическим током.

Этот символ предупреждает пользователя о важных

инструкциях по эксплуатации и обслуживанию, указанных в документации, которая прилагается к устройству.

ПРЕДУПРЕЖДЕНИЕ. ЧТОБЫ СНИЗИТЬ РИСК ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ОБЕРЕГАЙТЕ УСТРОЙСТВО ОТ ДОЖДЯ И ВЛАГИ.

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ НЕ РАЗМЕЩАЙТЕ РЯДОМ С УСТРОЙСТВОМ СВЕЧИ ИЛИ ДРУГИЕ ИСТОЧНИКИ ОТКРЫТОГО ОГНЯ.

• Не размещайте телевизор и пульт ДУ в следующих местах:

- под воздействием прямых солнечных лучей;

- в местах с повышенной влажнос тью, например, в ванной комнате;

- вблизи источников тепла, например, печей, обогревателей и др.;

- вблизи кухонных столов или увлажнителей, где на них легко может попасть пар или масло;

- в местах, не защищенных от дождя или ветра;

- вблизи сосудов с водой, например, ваз.

Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током, неисправности или деформации устройства.

• Не размещайте устройство в местах, где оно может подвергнуться воздействию пыли. Это может привести к пожару.

• Сетевая вилка служит для отключения устройства. Вилка должна оставаться исправной.

• Не прикасайтесь к вилке мокрыми руками. Кроме того, если шнур влажный или покрыт пылью, как следует просушите вилку и сотрите со шнура пыль. Избыточная влага и пыль могут привести к поражению электрическим током.

• Розетка, к которой подключается устройство, должна быть заземлена (кроме незаземляемых устройств). В противном случае, возможно поражение электрическим током или иная травма.

• Плотно вставляйте кабель питания в розетку, если кабель питания вставлен неплотно, может возникнуть пожар.

• Кабель питания не должен соприкасаться с такими предметами, как нагреватели. Это может привести к пожару или поражению электрическим током.

• Не следует ставить тяжелые предметы или сам телевизор на шнур питания. Это может привести к пожару или поражению электрическим током.

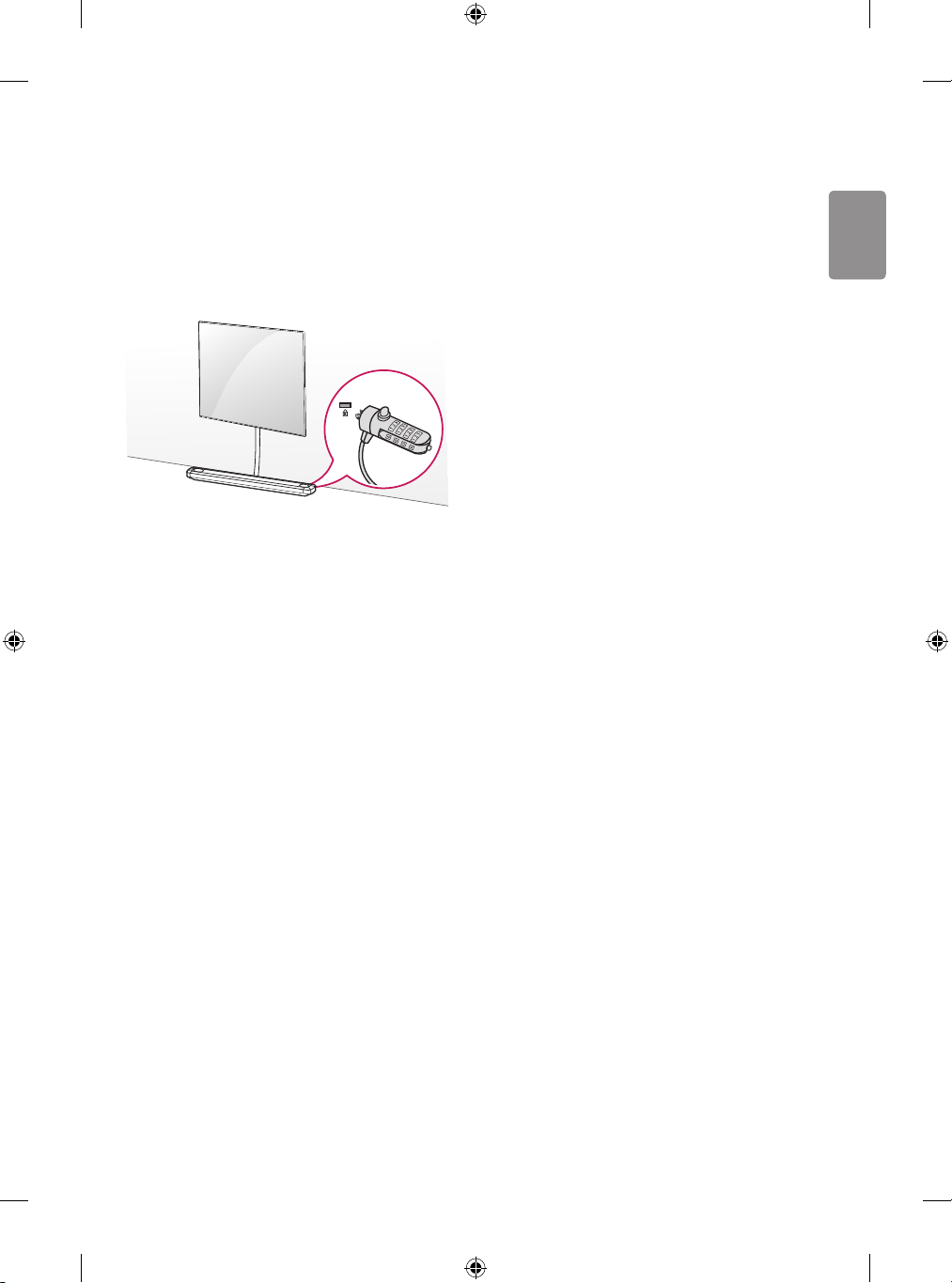

• Во избежание попадания дождевой воды по антенному кабелю, его следует вводить снаружи здания в помещение снизу вверх. Попадание воды внутрь устройства может привести к его повреждению и поражению электрическим током.

• При монтаже телевизора на стену убедитесь, что телевизор не висит на кабеле питания и сигнальных кабелях, это может стать причиной пожара или поражения электрическим током.

• Не подключайте слишком много электрических устройств к одной розетке на несколько потребителей. Это может привести к возгоранию по причине перегрева.

• При подключении внешних устройств следите за тем, чтобы телевизор не упал и не опрокинулся. Это может привести к нанесению вам травмы или повреждению телевизора.

• Держите влагонепроницаемый упаковочный материал и виниловую упаковку в месте, недоступном для детей. Влагопоглощающий материал может нанести вред при проглатывании. При попадании материала внутрь организма, следует вызвать у пострадавшего рвоту и обратиться в ближайшее медучреждение. Кроме того, виниловая упаковка может привести к удушению. Держите ее в недоступном для детей месте.

• Не разрешайте детям забираться или держаться за телевизор. Телевизор может упасть, что может привести к тяжелым травмам.

• Утилизируйте использованные батареи должным образом и следите за тем, чтобы дети не проглотили их. Если это произошло, немедленно обратитесь за медицинской помощью.

• Не вставляйте металлические/токопроводящие предметы (например, металлические спицы/столовые приборы/ отвертки) в разъем кабеля питания, когда вилка кабеля питания подключена к сетевой розетке. Кроме того, не прикасайтесь к вилке кабеля питания сразу после ее отключения от сетевой розетки. Возможно поражение электрическим током.

РУССКИЙ

• Не размещайте и не храните горючие вещества около устройства. Из-за неосторожного обращения с горючими веществами может возникнуть взрыв или пожар.

• Не роняйте внутрь устройства металлические предметы (монеты, заколки для волос, спицы, куски провода и т.п.), а также легковоспламеняющиеся предметы (например, бумагу или спички). Следует внимательно следить за детьми, когда они находятся вблизи устройства. Возможно поражение электрическим током, пожар или иные травмы. Если в устройство попал посторонний предмет, отсоедините кабель питания и обратитесь в сервисный центр.

• Не распыляйте воду на устройство и не очищайте его горючими веществами (бензином или растворителем). Возможно поражение электрическим током или пожар.

• Не допускайте ударов по устройству и попадания посторонних предметов внутрь устройства, не стучите по экрану. Несоблюдение этих мер предосторожности может привести к нанесению вам травмы или повреждению устройства.

• Не прикасайтесь к устройству или антенне во время грозы. Возможно поражение электрическим током.

• Не прикасайтесь к стенной розетке в случае утечки газа, откройте окна и проветрите помещение. Искра может вызвать пожар, и вы можете получить ожог.

• Не следует самостоятельно разбирать, ремонтировать и модифицировать устройство. Возможно поражение электрическим током или пожар. Для проверки, калибровки или ремонта устройства обращайтесь в сервисный центр.

• Если произойдет что-либо из перечисленного, немедленно отключите устройство от электросети и обратитесь в сервисный центр:

- Устройство было повреждено.

- В устройс тво попали посторонние предметы.

- Из устройс тва шел дым или странный запах.

Это может привести к пожару или поражению электрическим током.

• Если вы не собираетесь пользоваться устройством в течение длительного времени, отсоедините от него кабель питания. Пыль и влага, могут стать причиной утечки тока и нарушения изоляции, что может привести к пожару или поражению электрическим током.

• На устройство не должны попадать капли жидкости или брызги, не ставьте на него предметы, наполненные жидкостью, например, вазы.

• Не устанавливайте устройство на стену, где оно может быть подвержено воздействию масляных паров (например, на кухне, рядом с плитой). Это может повредить устройство и привести к его падению.

• Если в устройство (например, адаптер переменного тока, кабель питания, телевизор) попадет вода или другое вещество, отключите кабель питания и немедленно обратитесь в сервисный центр. В противном случае это может привести к пожару или поражению электрическим током.

• Используйте только одобренные компанией LG Electronics адаптер переменного тока и кабель питания. В противном случае это может привести к пожару, поражению электрическим током, повреждению или деформации устройства.

• Не разбирайте адаптер переменного тока и кабель питания. В противном случае это может привести к пожару или поражению электрическим током.

• Не подвергайте ударам адаптер питания при его использовании. Внешнее воздействие может привести к повреждению адаптера.

• Убедитесь, что кабель питания надежно вставлен в разъем питания в телевизоре.

• Установите устройство в месте, где нет радиопомех.

• Следует обеспечить достаточное расстояние между наружной антенной и кабелем питания во избежание их соприкосновения даже в случае падения антенны. Это может привести к поражению электрическим током.

• Не устанавливайте устройство на неустойчивые полки или наклонные поверхности. Также следует избегать мест, где устройство подвергается вибрациям, или мест с неполной опорой. Несоблюдение указанных мер предосторожности может привести к тому, что устройство упадет или перевернется, что может повлечь за собой нанесение вам травмы или повреждение устройства.

• При установке телевизора на подставку нужно предпринять меры по предотвращению его опрокидывания. При несоблюдении указанных мер предосторожности устройство может упасть, что может привести к нанесению вам травмы.

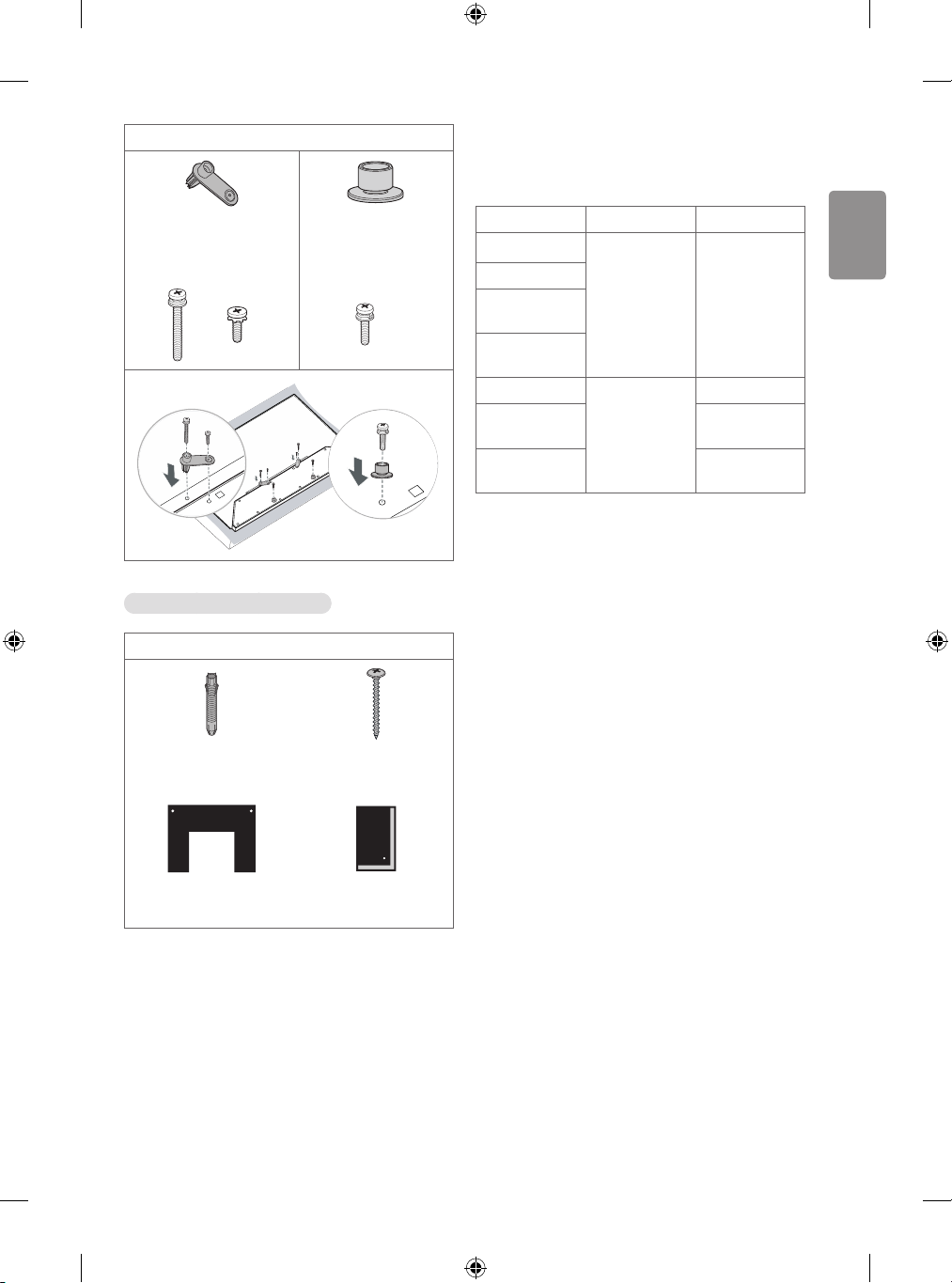

• Если требуется закрепить устройство на стене, установите стандартное VESA-крепление для монтажа на стене (дополнительная деталь) на его задней панели. При установке устройства на стене с помощью кронштейна для настенного крепления (дополнительная деталь) надежно закрепите его во избежание падения устройства. (Только для OLED65/77G7*)

• Используйте рекомендованные изготовителем крепления и аксессуары.

• Для установки антенны обратитесь к квалифицированному специалисту. Самостоятельная установка может привести к пожару или поражению электрическим током.

• При просмотре телевизора рекомендуется соблюдать расстояние, равное 2—7 диагоналям экрана телевизора. Просмотр телевизора в течение длительного времени может привести к снижению остроты зрения.

• Используйте только указанный тип батарей. Несоблюдение этого требования может привести к повреждению пульта ДУ.

• Не используйте новые батареи вместе со старыми. Это может привести к перегреву и протечкам батарей.

• Элементы питания не должны подвергаться нагреву от прямых солнечных лучей, огня или электрических обогревателей.

РУССКИЙ

• Сигнал от пульта ДУ может быть подавлен солнечным светом или другим источником яркого света. В этом случае в комнате следует сделать свет менее ярким.

• При подключении внешних устройств, таких как игровые консоли, убедитесь в том, что подключаемые кабели имеют достаточную длину. Иначе устройство может упасть, что приведет к нанесению вам травмы или повреждению устройства.

• Не следует включать/выключать телевизор, подсоединяя или отсоединяя вилку от настенной розетки (не используйте вилку для включения). Это может стать причиной механического отказа или поражения электрическим током.

• Соблюдайте инструкции по установке, приведенные далее, чтобы предотвратить перегрев устройства:

- Расстояние между телевизором и стеной должно быть не менее 10 см.

- Не устанавливайте устройство в местах без вентиляции (например, на книжной полке или в серванте).

- Не устанавливайте устройство на ковёр или подушку.

- Убедитесь в том, что вентиляционные отверстия не закрыты скатертью или шторой.

Это может привести к пожару.

• Не прикасайтесь к вентиляционным отверстиям при просмотре телевизора в течение долгого времени, поскольку они могут сильно нагреться. Это не влияет на работу или производительность устройства.

• Периодически осматривайте кабель устройства и в случае видимого износа или повреждения выньте его из розетки и замените на кабель, рекомендованный авторизованным специалистом по обслуживанию.

• Не допускайте скопления пыли на контактах разъемов или на розетке. Это может привести к пожару.

• Не допускайте физического или механического воздействия на шнур электропитания, а именно перекручивания, завязывания, перегибания шнура. Обращайте особое внимание на вилки, настенные розетки и точки соединения провода с устройством.

• Не нажимайте и не царапайте панель рукой или острым предметом (гвоздем, карандашом или ручкой).

• Старайтесь не прикасаться к экрану и не держать на нем пальцы в течение продолжительного периода времени. Это может вызвать временные искажения на экране.

• Если устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока, даже при выключении с помощью переключателя питания.

• Отключая прибор от электрической розетки, беритесь рукой за вилку. Не тяните за шнур чтобы отсоединить кабель питания, это может быть опасным.

• При перемещении устройства сначала убедитесь в том, что оно отключено от сети. Затем отсоедините кабели питания, антенные кабели и остальные подключаемые кабели. Телевизор или кабель питания могут быть повреждены, что может создать опасность возгорания или поражения электрическим током.

• Перемещение или распаковку устройства следует производить двум людям, т.к. оно тяжелое. Иначе возможно получение травмы.

• Любое обслуживание должны производить квалифицированные специалисты. Обслуживание требуется, когда устройство было повреждено каким-либо образом (поврежден кабель питания или вилка, пролита жидкость, внутрь попал посторонний предмет, устройство пострадало от дождя или влаги, устройство не работает должным образом, или его уронили).

• Не используйте электроизделия высокого напряжения вблизи телевизора (например, электрическую мухобойку). В результате устройство может быть повреждено.

• При очистке устройства и его компонентов, сначала, отсоедините вилку шнура питания от розетки, а затем протрите устройство мягкой тканью. Применение избыточных усилий может привести к появлению царапин или обесцвечиванию поверхности. Не распыляйте на панель воду и не протирайте ее влажной тканью. Никогда не пользуйтесь очистителями для стекол, автомобильными или промышленными полиролями, абразивными средствами или воском, бензолом, спиртом и т. п., которые могут повредить устройство и его панель. Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током или повреждению устройства (деформации, коррозии или поломке).

• При очистке верхней поверхности Companion Box (AV-подставки) распылите воду на мягкую ткань, а затем осторожно протрите поверхность. Не следует распылять воду непосредственно на поверхность Companion Box (AV-подставку). (Только для OLED65/77W7*)

РУССКИЙ

Подготовка

• При первом включении нового телевизора, после приобретения, инициализация телевизора может занять несколько минут.

• Изображения изделия могут отличаться от вашего телевизора.

• Экранное меню вашего телевизора может незначительно отличаться от приведенных изображений.

• Доступные меню и параметры могут отличаться в зависимости от используемого источника входа или модели устройства.

• Функции устройства могут быть изменены без уведомления в дальнейшем.

• Комплектация устройства может отличаться в зависимости от модели.

• Спецификации устройства или содержание данного руководства может изменяться без предварительного уведомления ввиду модернизации функций устройства.

• Для обеспечения оптимального соединения кабели HDMI и USB- устройства должны иметь корпус разъема толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель, который поддерживает USB 2.0, если кабель USB или флэшнакопитель USB не вставляется в порт USB на вашем телевизоре.

• Используйте сертифицированный кабель с логотипом HDMI.

• При использовании не сертифицированного кабеля HDMI экран может отображаться неправильно, или может возникнуть ошибка подключения. (Рекомендуемые типы кабелей HDMI)

- Высокоскоростной HDMI®/TM -кабель (3 м или короче)

- Высокоскоростной HDMI®/TM -кабель с Ethernet (3 м или короче)

* A < 10 мм

* B < 18 мм

• Если длины поддерживаемого кабеля не достаточно для подключения телевизора к Companion Box (AV-подставке), можно использовать удлинительный кабель. (Только для OLED65/77W7V)

• Не нагромождайте вещи на динамик и оберегайте его от сильного давления. Это может привести к повреждению изделия или ухудшению его рабочих характеристик. (Только для OLED65/77W7*)

• Для обеспечения безопасности и продолжительного срока службы устройства не используйте детали, не одобренные изготовителем.

• Какие-либо повреждения или ущерб, вызванные использованием деталей не одобренных производителем, не являются гарантийным случаем.

• На экране некоторых моделей может быть тонкая пленка; не снимайте ее.

• При подсоединении подставки к телевизору положите его экраном вниз на стол, подложив мягкую ткань или упаковочный пакет, чтобы предотвратить появление царапин.

• Убедитесь в том, что винты правильно установлены и хорошо затянуты. (Если они не будут надежно затянуты, телевизор может наклониться вперед после установки.) Не затягивайте винты слишком сильно; в противном случае они могут быть повреждены и затянуты неправильно.

• Убедитесь, что на салфетке не осталось излишков воды или очистителя.

• Не распыляйте воду или очиститель непосредственно на экран телевизора.

• Убедитесь, что на сухую салфетку нанесено оптимальное количество воды или очистителя и протрите экран.

Принадлежности, приобретаемые отдельно

Отдельные элементы каталога могут быть изменены или модифицированы без уведомления. Для приобретения этих принадлежностей обратитесь к дилеру. Данные устройства работают только с совместимыми моделями. Название модели или ее конструкция может изменяться в зависимости от функциональных обновлений, решения производителя или от его политики.

(В зависимости от модели)

AN-MR650A

Пульт ДУ Magic

РУССКИЙ

Поднятие и перемещение

Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

• Телевизор предпочтительно перемещать в оригинальной коробке или упаковочном материале.

• Перед перемещением или поднятием телевизора отключите кабель питания и все остальные кабели.

• Во избежание царапин, когда вы держите телевизор, экран должен быть направлен в сторону от вас.

• Избегайте касания экрана, так как это может привести к его повреждению.

• Не перемещайте телевизор за держатели для кабелей, т.к. они могут порваться, что может привести к травмам и повреждениям телевизора.

• Прикрепите фиксирующий держатель к AV- подставке, прежде чем поднимать и перемещать устройство. Перемещение устройства без предварительного закрепления фиксирующего держателя на AV-подставке может привести к травмированию пальцев. (Только д ля OLED65/77G7*)

Использование кнопкок ТВ

• Крепко удерживайте верхнюю и нижнюю части корпуса телевизора. Не нажимайте на экран и на области решетки динамика.

• Большой телевизор должны переносить не менее 2-х человек.

• При транспортировке телевизора в руках удерживайте его, как показано на следующем рисунке.

• При транспортировке не подвергайте телевизор тряске или избыточной вибрации.

• При транспортировке держите телевизор вертикально, не ставьте его на бок и не наклоняйте влево или вправо.

• Не оказывайте чрезмерного давления на каркас рамы, ведущего к ее сгибанию/ деформации, так как это может привести к повреждению экрана.

• При обращении с телевизором будьте осторожны, чтобы не повредить выступающие кнопки.

(В зависимости от модели) Функциями телевизора можно удобно управлять с помощью

соответствующей кнопки. <Тип А>

<Тип B>

РУССКИЙ

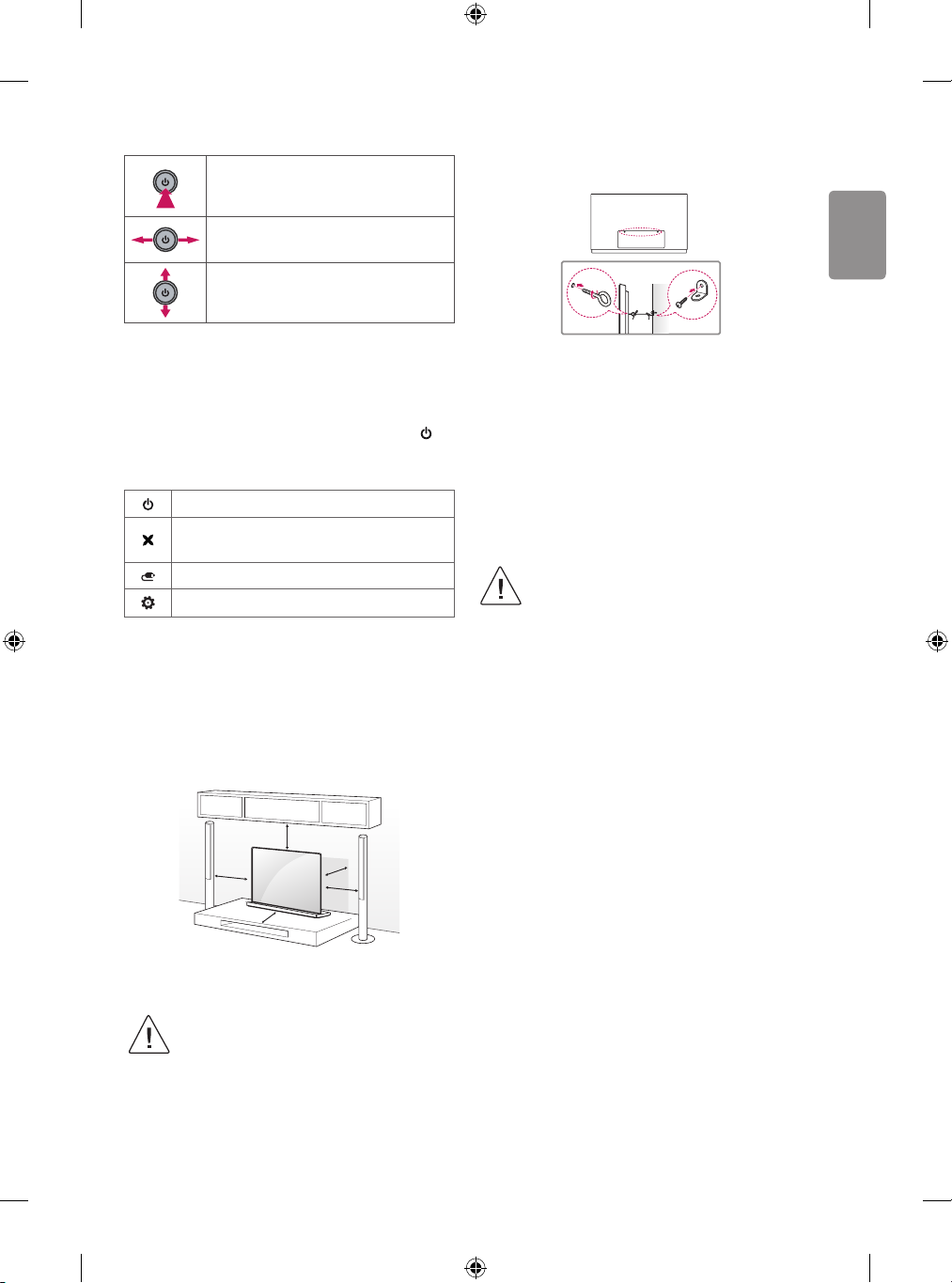

Основные функции

Включение питания (Нажмите) Выключение питания (Нажмите и

удерживайте)

Закрепление телевизора на стене

(Этот компонент доступен не для всех моделей.)

Управление громкостью

Переключение ТВ каналов

1 Все запущенные приложения будут закрыты, а любые текущие

записи будут остановлены.

Настройка меню

Когда телевизор включен, нажмите кратковременно кнопку . Регулировать элементы меню можно с помощью соответствующей кнопки.

Выключение питания телевизора.

Закрытие окон просмотра на экране и возврат к просмотру ТВ.

Изменение источника входного сигнала.

Открывает меню настроек.

Установка на столе

(Этот компонент доступен не для всех моделей.)

1 Поднимите и вертикально установите телевизор на столе.

• Оставьте зазор минимум 10 см от стены для достаточной вентиляции.

1 Вставьте и затяните болты с ушками или болты кронштейнов ТВ

на задней панели телевизора.

• Если в местах для болтов с ушками уже установлены другие болты, то сначала выкрутите их.

2 Закрепите кронштейны на стене с помощью болтов. Совместите

кронштейн и болты с ушками на задней панели телевизора.

3 Крепким шнуром надежно привяжите болты с ушками

к кронштейнам. Убедитесь в том, что шнур расположен горизонтально.

• Следите за тем, чтобы дети не забирались и не висели на телевизоре.

• Используемая для крепления поверхность должна быть достаточно устойчивой и прочной.

• Кронштейны, винты и шнуры не входят в комплект поставки. Дополнительные аксессуары можно приобрести у местного дилера.

10 см

2 Подключите шнур питания к розетке.

• Не размещайте телевизор вблизи источников тепла, так как это может привести к пожару или другим повреждениям.

• Не наносите посторонние вещества (масла, смазочные вещества и т. п.) на поверхность винта при сборке устройства. (Это может привести к повреждению устройства.)

10 см

РУССКИЙ

Крепление на стене

(Этот компонент доступен не для всех моделей.)

10 см

(Только для OLED65/77G7*)

Прикрепите настенный кронштейн (приобретается отдельно) к задней поверхности телевизора и к стене, выровняв по уровню. Для монтажа на стену, из непрочных материалов, обязательно обратитесь к квалифицированному специалисту по монтажу и строительству. Компания LG рекомендует вызывать квалифицированного мастера для крепления телевизора к стене. Рекомендуется использовать кронштейн для настенного крепления LG, который обеспечивает удобство настройки положения с подключенными кабелями. Если вы используете кронштейн для настенного крепления другого производителя, рекомендуется использовать кронштейн, который обеспечивает надежное крепление устройства на стене и наличие достаточного места за устройством, для удобного подсоединения всех внешних устройств. Рекомендуется подключать все кабели до установки фиксированных настенных креплений.

10 см

• Сложите AV-подставку перед монтажом телевизора на стене, выполнив процедуру крепления на подставке в обратном порядке.

• При настенном креплении установите переключатель в положение как показано на рисунке ниже. (Только для OLED77G7*)

• Сложите AV-подставку и прикрепите фиксирующий держатель/ фигурную шайбу настенного крепления к AV-подставке перед установкой устройства на настенном креплении. (Только если предоставлен элемент, показанный на рисунке ниже.)

Прилагаемый элемент

Фиксирующий держатель AV-

подставки

x 2

Убедитесь в том, что винты и настенный кронштейн отвечают стандартам VESA. В следующей таблице приведены стандартные габариты для комплектов настенного крепления.

Принадлежности, приобретаемые отдельно (Кронштейн для настенного крепления)

Модель OLED65G7* OLED77G7* VESA (A x B) (мм) 400 x 200 600 x 300 Стандартный винт M6 M8 M4 Количество винтов 4 4 2

Кронштейн для настенного крепления

OTW420B OTW630B

РУССКИЙ

Прилагаемый элемент

• Проверьте материал стены и толщину отделочного слоя.

• Используйте анкерные крепления для монтажа на стене из бетона, легкого бетона, прочного или мягкого натурального камня и пустотелых блоков, которые не подвержены трещинам.

Фиксирующий держатель для

AV-подставки/ Фигурная шайба

настенного крепления

x 2 x 2 x 2

(Только для OLED65/77W7V)

Прилагаемый элемент

Анкерное крепление для

настенного монтажа

Фигурная шайба настенного

крепления

Винт для настенного

монтажа

Материал стены Инструменты Ширина стены

Бетон

Кирпич

Строительный камень

Металлическая панель

Фанера

Панель из пенополистирола

Гипсокартон + фанера

• Не устанавливайте устройство на стены из гипсокартона или древесноволокнистых плит (ДВП). В противном случае анкерные крепления и винты придется вкручивать в бетонную поверхность за отделочным слоем. Если бетонная поверхность отсутствует, необходимо сначала установить подвесной кронштейн для безопасного крепления анкеров и винтов.

• При установке изделия на стену, материал которой неизвестен, установите изделие таким образом, чтобы каждая точка выдерживала тяговое усилие до 70кгс (686Н) и усилие сдвига 100кгс (980Н) или более.

• Используйте сверло Ø8мм для бетона и ударную дрель.

Анкерное крепление для настенного монтажа, винт для настенного монтажа,

сверло

Ø3/6/8мм

Винт для настенного монтажа,

сверло

Ø3 мм

70 мм

30 мм

Сквозь стену

30 мм

Необходимые инструменты

• Насадка с крестообразным шлицем + отвертка (ручная или с электроприводом), сверло неоднородностей, дрель.

Ø3/6/8мм, уровень, детектор

Настенный кронштейн

Шаблон для пробивки

отверстий

РУССКИЙ

Установка на кирпичную стену

Следуйте приведенным ниже инструкциям.

1 Для сверления отверстия под анкерные крепления используйте

сверло Ø8мм и длиной 80–100мм.

2 Очистите просверленное отверстие.

3 Вставьте укрепленное анкерное крепление для настенного

монтажа в отверстие. (Чтобы вставить анкерное крепление в отверстие, используйте молоток.)

Анкерное крепление для настенного монтажа

4 Закрепите настенное крепление на стене, выровняв его по

готовым отверстиям. Расположите э лемент регулировки угла так, чтобы он был направлен вверх.

• Следите за тем, чтобы дети не забирались и не висели на телевизоре.

• Используемая для крепления поверхность должна быть достаточно устойчивой и прочной.

• При установке изделия убедитесь, что стена сможет выдержать его вес. Используйте поставляемые в комплекте анкерные крепления и винты.

- Анкерные крепления и винты, не рекомендованные изготовителем, могут не выдержать вес изделия, что может представлять угрозу безопасности.

• Используйте дополнительный кабель, входящий в комплект поставки. В противном случае трение между изделием и стеной может привести к повреждению разъема.

• При сверлении отверстий в стене всегда пользуйтесь долотом и сверлом надлежащего диаметра. Убедитесь в соблюдении инструкций относительно глубины отверстий.

- В противном случае изделие может быть установлено неправильно, что может представлять угрозу безопасности.

• При установке изделия наденьте защитные перчатки. Не устанавливайте изделие голыми руками.

- В противном случае это может привести к травмам.

• Если некоторые части настенного крепления не касаются стены после его установки, воспользуйтесь двусторонней клейкой лентой, поставляемой вместе с комплектующими, чтобы приклеить крепление к стене.

• При необходимости применения телевизионного кабеля, подключаемого к секции задней панели, следует воспользоваться входящим в комплект поставки шаблоном для пробивки отверстий.

Настенный кронштейн

5 Вставьте винт для настенного монтажа в отверстие и затяните

его. Затем затяните винты с усилием 45–60кгс/см.

Винт для настенного монтажа

РУССКИЙ

Использование системы безопасности Kensington

(Только для OLED65W7*) Разъем системы безопасности Kensington находится на задней

панели Companion Box (AV-подставку). Дополнительная информация об установке и использовании приведена в руководстве по системе безопасности Kensington или на сайте http://www.kensington.com.

Подключение внешних устройств

Подключите к телевизору различные внешние устройства и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства.

Допустимо подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и других внешних устройств.

• Процесс подключения внешнего устройства отличается в зависимости от модели.

• Подключите внешние устройства независимо от порядка расположения разъемов телевизора.

• При записи телевизионной передачи с помощью устройства записи DVD или видеомагнитофона проверьте, что входной телевизионный сигнал поступает на вход телевизора через устройство записи DVD или видеомагнитофон. Для получения дополнительной информации о записи см. руководство пользователя подключенного устройства.

• Инструкции по эксплуатации см. в документации внешнего устройства.

• При подключении к телевизору игровой приставки используйте кабель, который поставляется в комплекте игровой приставки.

• В режиме PC (ПК) может наблюдаться шум, из-за выбранного разрешения, частоты вертикальной развертки, контрастности или яркости. При возникновении помех выберите для выхода PC (ПК) другое разрешение, измените частоту обновления или отрегулируйте яркость и контрастность в меню ЭКРАН так, чтобы изображение стало четким.

• В режиме PC (ПК) некоторые настройки разрешения экрана могут не работать должным образом в зависимости от видеокарты.

• При воспроизведении материалов в формате ULTRA HD с компьютера видео- и аудиопоток мог ут попеременно прерываться, в зависимости от производительности вашего компьютера.

• При подключении через проводную LAN рекомендуется использовать кабель CAT7.

Подключение антенны

Подключите телевизионный антенный кабель (75 Ω) к входному гнезду в ТВ (Antenna/Cable).

• Для подключения нескольких телевизоров используйте антенный разветвитель.

• Если прису тствуют помехи и Вы используете личную антенну, сориентируйте её в направлении на ТВ вышку.

• При плохом качестве изображения правильно установите усилитель сигнала, чтобы обеспечить изображение более высокого качества.

• Антенный кабель, усилитель и разветвитель в комплект поставки не входят.

• Поддерживаемый формат цифрового аудио: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

• В местах, где отсутствует телевещание ULTRA HD, этот телевизор не может напрямую получать сигналы вещания ULTRA HD. (В зависимости от модели)

Подключение спутниковой тарелки

(Только для моделей с поддержкой спутникового ТВ) Подключите кабель от спутниковой тарелки (75 Ω), или к

специальной спутниковой розетке с проходом по питанию.

Подключение САМ (CI) - модуля

(В зависимости от модели) Просмотр закодированных (платных) каналов в режиме цифрового

ТВ.

• Проверьте, правильно ли установлен САМ (CI) - модуль в разъем PCMCIA. Неправильная установка модуля может привести к повреждению САМ (CI) - модуля и разъема PCMCIA.

• Если в телевизоре отсутствуют видеоизображение и звук при подключенном CI+ САМ - модуле, свяжитесь с оператором клиентской службы наземного/кабельного/спутникового вещания.

Подключение USB

Некоторые концентраторы USB могут не работать. Если устройство USB, подключенное с помощью концентратора USB не обнаружено подсоедините его непосредственно к порту USB в телевизоре.

РУССКИЙ

EXIT

BACK

STB

PWR

Другие подключения

Подключите телевизор к внешнему устройству. Для получения наилучшего качества изображения и звука подключите телевизор к внешнему устройству HDMI-кабелем. Не все кабели входят в комплект поставки.

• Общие HDMI ULTRA HD Deep Colour :

- Вкл.: Под держка 4K @ 50/60 Гц (4:4:4, 4:2:2, 4:2:0)

- Выкл.: Под держка 4K @ 50/60 Гц, 8 бит (4:2:0) Если устройство, подключенное к порту Вход, также поддерживает ULTRA HD Deep Colour, изображение может быть чётче.

Но если устройство его не поддерживает, изображение может быть искажено.

В таком случае подключите устройство к другому порту HDMI или Выкл. параметр HDMI ULTRA HD Deep Colour в настройках ТВ.

• Поддерживаемый формат HDMI аудио: DTS (44,1 кГц, 48 кГц), Dolby Digital / Dolby Digital Plus (32 кГц, 44,1 кГц, 48 кГц), PCM (32 кГц, 44,1 кГц, 48 кГц, 96 кГц, 192 кГц) (В зависимости от модели)

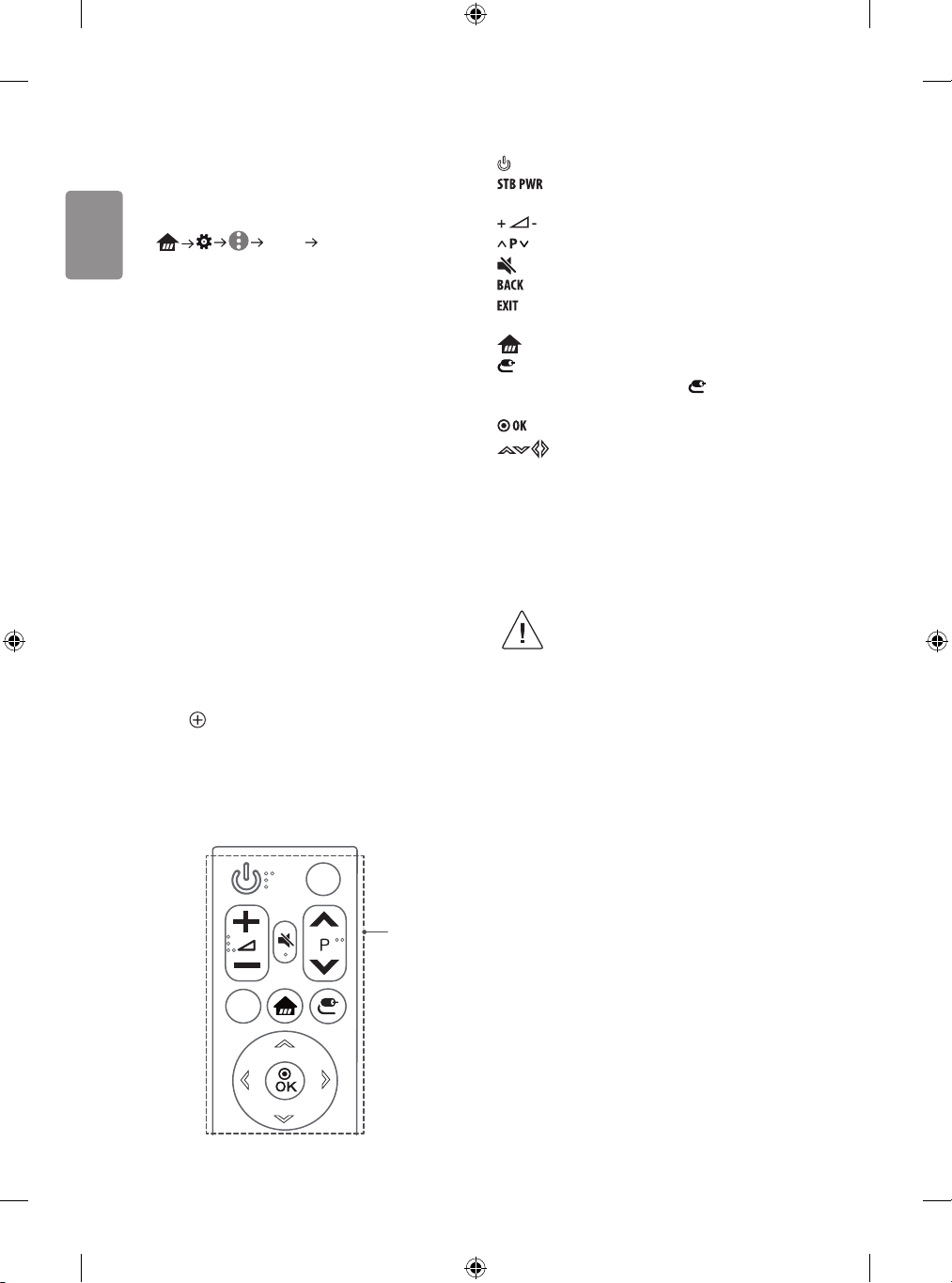

Тонкий пульт ДУ

Описания в данном руководстве относятся к кнопкам на пульте ДУ. Внимательно прочитайте настоящее руководство и правильно используйте пульт ДУ с телевизором.

Для замены элементов питания кнопочного типа поверните крышку отсека для элементов питания против часовой стрелки с помощью монеты. Затем снимите крышку отсека для элементов питания. Вставьте и зафиксируйте элемент питания (CR2032) значком наружу. Положите крышку отсека для элементов питания на пульт ДУ и поверните ее по часовой стрелке, чтобы закрыть. Чтобы извлечь элементы питания кнопочного типа, выполните указания по их установке в обратном порядке.

Нажимая кнопки, направляйте пульт ДУ на сенсор дистанционного управления телевизора.

(ПИТАНИЕ) Включение и выключение телевизора.

Можно включать и выключать цифровую приставку,

добавив ее в универсальный пульт ДУ для телевизора.

Настройка уровня громкости.

Последовательное переключение каналов.

(БЕЗ ЗВУКА) Вкл./ Откл. звука.

Возврат на предыдущий уровень меню.

* Закрытие окон просмотра на экране и возврат к просмотру

ТВ.

(HOME) Доступ к домашней панели СМАРТ ТВ.

(ВХОД) Изменение источника входного сигнала.

- При нажатии и удерживании кнопки отобразится список ввода всех внешних источников.

Выбор меню или параметров и подтверждение ввода.

Кнопки навигации (вверх/ вниз/ влево/ вправо)

Навигацию в меню можно осуществлять нажатием кнопок вверх, вниз, влево, вправо.

* Чтобы воспользоваться кнопкой, нажмите и

удерживайте ее в течение 3 и более секунд.

Установка элементов питания

• ЗАПРЕЩАЕТСЯ ГЛОТАТЬ ЭЛЕМЕНТ ПИТАНИЯ. ОПАСНОСТЬ ХИМИЧЕСКОГО ОЖОГА.

• Элемент питания, используемый в этом устройстве, может представлять опасность возгорания или химического ожога при неправильном использовании. Запрещается перезаряжать, разбирать, сжигать или нагревать до температуры свыше 100°C. Используйте только элементы питания типа CR2032. Использование элементов питания другого типа может представлять риск возгорания или взрыва. Утилизируйте использованные элементы питания. Храните элементы питания в месте, недоступном для детей. Не разбирайте и не утилизируйте путем сжигания.

• [Пульт ДУ, который входит в комплект поставки] Это устройство содержит элемент питания кнопочного/таблеточного типа. При проглатывании элемента питания кнопочного/ таблеточного типа возможно получение серьезных ожогов в течении 2 часов, которые могут привести к летальному исходу. Храните новые и использованные элементы питания в месте, недоступном для детей. Если отсек для элементов питания закрывается не надежно, прекратите использование устройства и держите его в месте, недоступном для детей. Если есть подозрения, что элемент питания попал внутрь организма, немедленно обратитесь к врачу.

• Не открывайте крышку отсека для элементов питания с помощью ногтей. В противном случае вы можете сломать ногти.

РУССКИЙ

Использование пульта ДУ magic

При появлении сообщения “Низкий заряд батареи пульта ДУ Magic. Замените батарею.” необходимо заменить батари.

Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В AA) с учетом и , указанных на наклейке в отсеке, и закройте крышку. Направляйте пульт ДУ на телевизор. Чтобы извлечь батареи, выполните указания по их установке в обратном порядке.

В соответствии с рекомендациями точка доступа (AP) должна располагаться на расстоянии более 0,2м от телевизора. Из-за радиочастотных помех установка точки доступа на расстоянии менее 0,2м от телевизора может привести к неправильной работе пульта ДУ Magic.

• Некоторые кнопки и сервисы могут быть недоступны в зависимости от модели и региона.

(ПИТАНИЕ) Включение и выключение телевизора.

Можно включать и выключать цифровую приставку,

добавив ее в универсальный пульт ДУ для телевизора.

Цифровые кнопки Ввод чисел. Кнопки с буквами Ввод букв.

(Пробел) Ввод пробела на экранной клавиатуре.

Доступ к списку каналов.

(Экранный пульт ДУ) Отображение экранного пульта ДУ.

- Дост уп к меню универсального пульта. * (Меню быстрого доступа)

Быстрый переход к назначенному на цифровую кнопку приложению во время просмотра телепередач или использовании других приложений.

* Включение функции аудио описаний.

Нас тройка уровня громкости.

Последовательное переключение каналов.

(БЕЗ ЗВУКА) Вкл./ Откл. звука.

(Распознавание голоса)

Для использования функции распознавания голоса требуется подключение к сети.

1 Нажмите кнопку распознавания голоса. 2 Произнесите команду при появлении окна распознавания

голоса на экране телевизора.

(ПОИСК)* Поиск такого содержимого, как ТВ-программы, фильмы или другие видеозаписи, или выполнение веб-поиска путем ввода поисковых запросов в поле поиска.

(HOME) Доступ к домашней панели СМАРТ ТВ.

* Отображение предыдущих действий.

Отображение главного меню цифровой приставки.

- Если вы не используете цифровую приставку для просмотра: отображается экран цифровой приставки.

Колесико (OK) Нажмите центральную кнопку Колесико для выбора меню. Переключать каналы и прокручивать меню можно с помощью кнопки-колесика.

Кнопки навигации (вверх/ вниз/ влево/ вправо)

Навигацию в меню можно осуществлять нажатием кнопок вверх, вниз, влево, вправо.

При нажатии кнопок во время использования указателя, указатель исчезнет с экрана, и пульт ДУ Magic будет использоваться в качестве основного пульта ДУ. Чтобы вернуть указатель на экран, потрясите Пульт ДУ Magic влево и вправо.

Возврат на предыдущий уровень меню.

* Закрытие окон просмотра на экране и возврат к последнему

просмотру.

Отображение программы передач.

РУССКИЙ

Кнопки потоковой передачи Подключение к сервису

1 2

потоковой передачи видео.

(ВХОД) Изменение источника входного сигнала.

- При нажатии и удерживании кнопки отобразится список ввода всех внешних источников.

(Быстрые настройки) Доступ к быстрым нас тройкам.

- При нажатии и удерживании кнопки отобразится меню Все

настройки.

Кнопки телетекста ( , ) Эти кнопки используются для

работы с телетекстом.

Интернет по ключевым описаниям и жанру.

входе. Кнопки управления ( ) Управление медиаконтентом.

ее во весь экран.

указатель пульта ДУ.

меню. * Чтобы воспользоваться кнопкой, нажмите и удерживайте

* Производит поиск и предоставление контента в сети

Отображение информации о текущей программе или

Увеличивая выбранную область, можно просмотреть

* Можно увеличить область, в которой расположен

, , , Доступ к специальным функциям некоторых

ее в течение 3 и более секунд.

Регистрация пульта ДУ magic

Чтобы пользоваться пультом ДУ Magic сначала выполните его сопряжение с телевизором.

1 Вставьте элементы питания в пульт ДУ Magic и включите

телевизор.

2 Направьте пульт ДУ Magic в сторону телевизора и нажмите

кнопку Колесико (OK) на пульте ДУ.

* Если зарегистрировать пульт ДУ Magic на телевизоре не удается,

повторите попытку, предварительно выключив и снова вк лючив телевизор.

Отмена регистрации пульта ДУ magic

Одновременно нажмите кнопки и (HOME) и удерживайте их в течение 5 секунд, чтобы отключить пульт ДУ Magic от телевизора.

* При нажатии и удерживании кнопки можно отменить и

повторно зарегистрировать Пульт ДУ Magic.

Лицензии

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях находится по адресу www.lg.com.

Уведомление о программном обеспечении с открытым исходным кодом

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.lge.com.

Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских правах.

LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: opensource@lge.com. Данное предложение действительно в течение трех (3) лет с даты приобретения изделия.

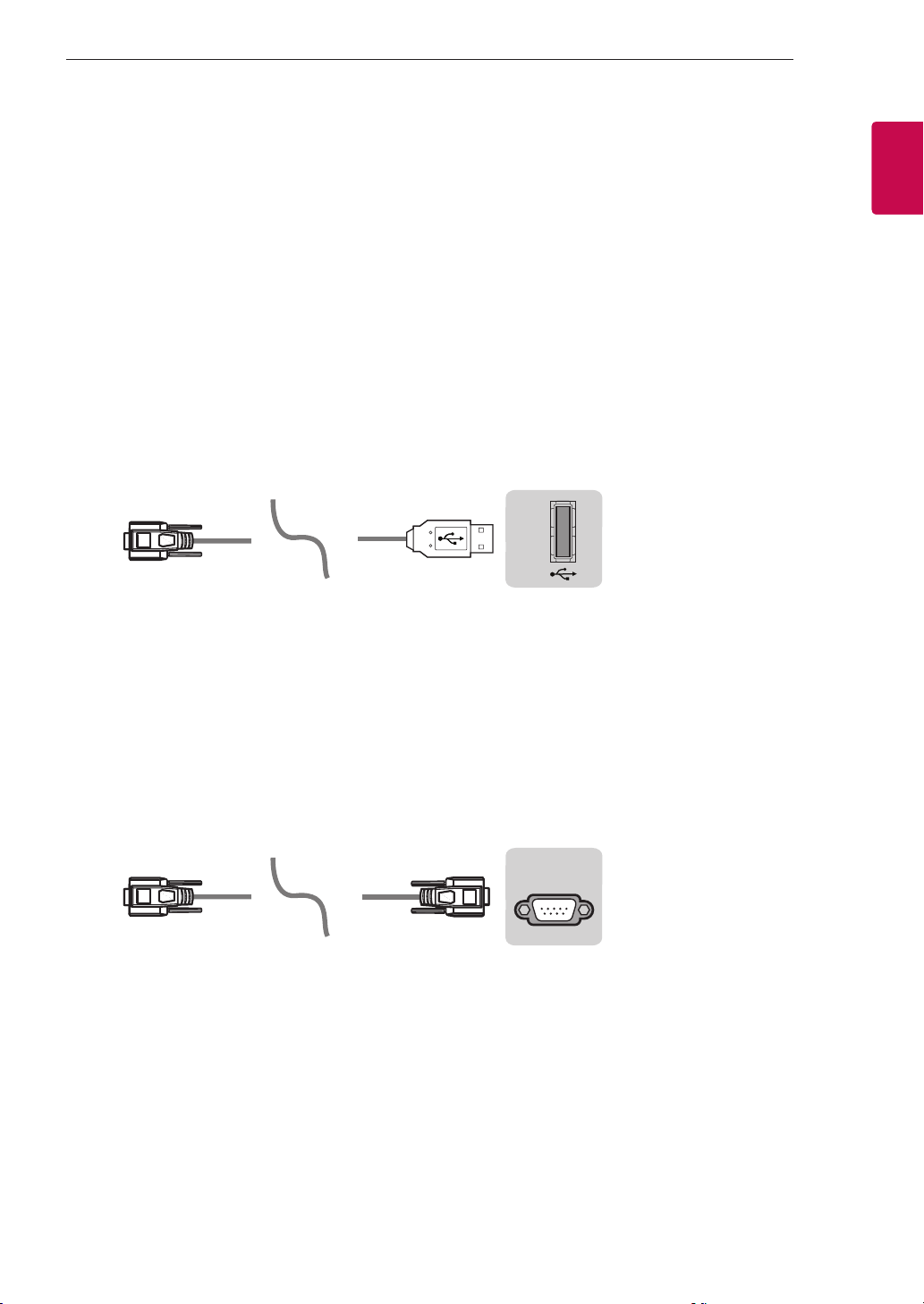

Настройка внешнего устройства управления

Чтобы получить информацию о настройке внешнего устройства управления, посетите сайт www.lg.com.

РУССКИЙ

Устранение неисправностей

Телевизор не реагирует на команды пульта дис танционного управления (пульта ДУ).

• Проверьте датчик ДУ на телевизоре и повторите попытку.

• Убедитесь в отсутствии препятствий между телевизором и пультом ДУ.

• Убедитесь, что батареи находятся в рабочем состоянии и правильно установлены ( к , к ).

ТВ не включается: отсутствуют изображение и звук.

• Убедитесь в том, что телевизор включен.

• Убедитесь в том, что шнур питания подключен к розетке.

• Убедитесь в том, что розетка работает, подключив к ней другие устройства.

Телевизор самопроизвольно выключается.

• Проверьте параметры управления энергопотреблением. Возможно, произошел сбой в сети электропитания.

• Проверьте, включена ли функция Таймер сна/ Отключение ТВ по таймеру в меню Таймеры.

• Проверьте, включена ли функция Авто-отключение питания в настройках меню Общие Режим ЭКО. (В зависимости от модели)

• Если отсутствует входной сигнал в течение 15 минут, телевизор выключится автоматически.

При подсоединении к компьютеру (HDMI), отображается сообщение “Нет сигнала” или “Недопустимый формат”.

• Выключение/включение телевизора с помощью пульта ДУ.

• Повторное подключение кабеля HDMI.

• Перезапустите компьютер, пока телевизор включен.

Нарушение отображения изображения

• Если устройство кажется холодным на ощупь, при его включении возможно небольшое мерцание. Это нормальное явление, с устройством все в порядке.

• Данная панель является усовершенствованной моделью и имеет разрешение в несколько миллионов пикселей. На панели могут появляться мелкие черные точки и/или яркие цветные точки (белые, красные, синии или зеленые) размером 1ppm. Это не является неисправностью и не влияет на производительность и надежность устройства. Эта проблема также встречается в продуктах других производителей и не является поводом для обмена или денежного возмещения (денежной компенсации).

• В зависимости от места просмотра (слева/справа/сверху/снизу) яркость и цветность панели может изменяться. Это происходит ввиду особенностей строения панели. Данные изменения не связаны с производительностью устройства и не является неисправностью.

• Отображение статичного изображения длительное время может привести к появлению остаточного изображения. Избегайте отображения неподвижного изображения в течение длительного времени на телевизоре.

• Во время работы функции восстановления пикселей могут появляться горизонтальные линии. Это не является дефектом и не требует выяснения причин такой работы.

(Только для OLED65/77W7*)

• На передней панели Companion Box (AV-подставке) мигает синий индикатор.

- Это может указывать на наличие проблемы с охлаждающим вентилятором телевизора или его перегрев. Обратитесь в официальный сервисный центр.

• На передней панели Companion Box (AV-подставки) мигает пурпурный индикатор.

- Это может указывать на наличие проблемы с динамиком телевизора. Обратитесь в официальный сервисный центр.

• На передней панели Companion Box (AV-подставки) мигает оранжевый индикатор.

- Это может указывать на ненадлежащее подключение кабеля между панелью и Companion Box (AV-подставкой). Отключите кабель питания от сетевой розетки, выполните повторное подключение кабеля, подключите кабель питания к сетевой розетке и нажмите кнопку питания. Если после выполнения вышеуказанных действий устройство по-прежнему не работает, обратитесь в официальный сервисный центр.

РУССКИЙ

Звуки, издаваемые устройством

• Треск который можно услышать при просмотре или выключении телевизора, вызван тепловым сжатием пластика в результате изменения температуры и влажности. Данный шум является обычным явлением при использовании продуктов, подверженных температурной деформации.

• Гудение электрической цепи/жужжание панели: из высокочастотной коммутационной схемы устройства может исходить тихий шум, образованный при прохождении большого тока, необходимого для работы устройства. Это зависит от устройства. Данный звук не влияет на работу и надежность продукта.

Технические характеристики

Беспроводной модуль: технические характеристики

• Поскольку диапазоны могут отличаться в разных странах, пользователь не может изменять или настраивать рабочую частоту. Этот продукт настроен в соответствии с таблицей частот в регионах.

• Для безопасности пользователя устройство необходимо устанавливать и использовать на расстоянии минимум 20см от пользователя.

Размер CAM (CI) модуля (Ш x В x Г)

Рабочая

температура

Рабочая

Условия

эксплуатации

влажность

Температура

хранения

Влажность

хранения

100,0 мм x 55,0 мм x

5,0 мм

0 °C – 40 °C

Менее 80 %

-20 °C – 60 °C

Менее 85 %

Беспроводной модуль: технические характеристики

(LGSBWAC72)

беспроводной LAN (IEEE 802.11a/b/g/n/ac)

Диапазон частот Выходная мощность (Макс.)

2400 — 2483,5 МГц

5150 — 5725 МГц

5725 — 5850 МГц (Для стран,

не входящих в ЕС)

Bluetooth

Диапазон частот Выходная мощность (Макс.)

2400 — 2483,5 МГц 8,5 дБм

* Стандарт “IEEE802.11ac ” недоступен в некоторых странах.

14 дБм 16,5 дБм 11,5 дБм

РУССКИЙ

(в зависимости от страны)

Стандарт вещания

Зона покрытия канала

(диапазон частот)

Максимальное

количество каналов в

списке

Волновое сопротивление

антенны

Цифровое ТВ Аналоговое ТВ

DVB-T

DVB-T2

DVB-C

DVB-S/S2

DVB-S/S2 DVB-C DVB-T/T2

VHF III : 174 – 230 МГц UHF IV : 470 – 606 МГц

950 – 2150 МГц 46 – 890 МГц

6000 2000

UHF V : 606 – 862 МГц S полоса II : 230 – 300 МГц S полоса III : 300 – 470 МГц

75 Ω

PAL/SECAM, B/G, D/K, I

SECAM L

46 – 862 МГц

Модель и серийный номер телевизора указаны на задней панели устройства.

Запишите эти данные, на случай, если вам потребуется техническое обслуживание.

МОДЕЛЬ

СЕРИЙНЫЙ НОМЕР

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

Перед началом эксплуатации внимательно прочтите настоящее руководство и сохраните его для будущего использования.

www.lg.com

КОДЫ КНОПОК

РУССКИЙ

РРР

КОДЫ КНОПОК

• Этот компонент доступен не для всех моделей.

Код

(шестнадцатеричный)

01 Канал -, Программа - Кнопка пульта ДУ 5B Выйти Кнопка пульта ДУ

02 Громкость + Кнопка пульта ДУ 60 PIP(AD) Кнопка пульта ДУ 03 Громкость - Кнопка пульта ДУ 61 Синий Кнопка пульта ДУ

08 Питание Кнопка пульта ДУ 72 Красный Кнопка пульта ДУ

09 Без звука Кнопка пульта ДУ 79

0B Ввод Кнопка пульта ДУ 91 Описание аудио Кнопка пульта ДУ

0E СПЯЩИЙ РЕЖИМ Кнопка пульта ДУ 9E LIVE MENU Кнопка пульта ДУ

10 - 19

1E Избранный канал Кнопка пульта ДУ 8E ►► (Вперед) Кнопка пульта ДУ

20 Текст (Телетекст) Кнопка пульта ДУ 8F ◄◄ (Назад) Кнопка пульта ДУ

28 Возврат (НАЗАД) Кнопка пульта ДУ AB Программа передач Кнопка пульта ДУ

39 Субтитры Кнопка пульта ДУ B1

42 Мои приложения Кнопка пульта ДУ BB Футбол Кнопка пульта ДУ 43 Меню/ Настройки Кнопка пульта ДУ BD

44 OK/Ввод Кнопка пульта ДУ DC 3D Кнопка пульта ДУ

4D PICTURE Кнопка пульта ДУ 9B TV/PC Кнопка пульта ДУ

Функция Примечание

Канал +, Программа +

> (Кнопка со стрелкой/ правая кнопка)

< (Кнопка со стрелкой/ левая кнопка)

Аналоговое ТВ/ ТВ/ РАДИО

* Клавиши с цифрами 0 - 9

Быстрый просмотр/ Архивные кадры

T. Opt (Опция телетекста)

AV (Аудио/ Видео) режим

(Кнопка со стрелкой/ Курсор вверх)

V (Кнопка со

стрелкой/ Курсор

вниз)

Q.Menu (Быстрое меню)

Список, - (Только для ATSC)

Кнопка пульта ДУ 53 Список Кнопка пульта ДУ

Кнопка пульта ДУ 63 Желтый Кнопка пульта ДУ

Кнопка пульта ДУ 71 Зеленый Кнопка пульта ДУ

Кнопка пульта ДУ 7A

Кнопка пульта ДУ 7C

Кнопка пульта ДУ 7E SIMPLINK Кнопка пульта ДУ

Кнопка пульта ДУ AA Информация Кнопка пульта ДУ

Кнопка пульта ДУ B0

Кнопка пульта ДУ B5 RECENT Кнопка пульта ДУ

Кнопка пульта ДУ BA

Кнопка пульта ДУ 99 Автонастройка Кнопка пульта ДУ

Кнопка пульта ДУ 9F Приложение/ * Кнопка пульта ДУ

Код

(шестнадцатеричный)

Функция Примечание

Коэффициент/ Формат экрана

Руководство пользователя

Smart/ Главное меню

► (Воспроизведение)

ꕗ (Остановить/ Список файлов)

ꕘ (Стоп-кадр/

Медленное воспроизведение/ Пауза)

ꔄ (ЗАПИСЬ)

Кнопка пульта ДУ

52 SOUND Кнопка пульта ДУ

* Kод кнопки 4C (0x4C) доступен на моделях ATSC/ISDB, использующих главный/вспомогательный

канал. (Для моделей Южной Кореи, Японии, Северной Америки, Латинской Америки за исключением Колумбии)

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

USB IN

(TV)

(PC)

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

• Приведенное изображение может отличаться от изображения на вашем телевизоре.

Подключите USB к последовательному порту/разъему RS-232C внешнего устройства управления (например, к компьютеру или системе контроля аудио/видео) для управления функциями изделия с внешнего устройства.

Примечание: Тип порта управления на ТВ может отличаться в зависимости от серии модели.

* Следует помнить, что не все модели поддерживают этот тип подключения. * Кабель в комплект поставки не входит.

Конвертер USB/последовательный порт с кабелем USB

Тип USB

(PC)

• Телевизор LGTV поддерживает конвертер USB/последовательный порт, реализованный на чипе

PL2303 (идентификатор производителя: 0x0557, идентификатор продукта: 0x2008), который не является продуктом и не распространяется компанией LG.

• Его можно приобрести в магазине компьютерной техники, где продают компьютерные

комплектующие для IT-специалистов.

USB IN

(TV)

РРРРУССКИЙ

RS232C с кабелем RS-232C

Тип разъема DE9 (9-контактный D-Sub)

• Требуется приобрести кабель RS-232C (тип разъема: DE9 D-Sub, 9-контактный, гнездовой-

гнездовой) на RS-232C, который необходим для подключения ПК к телевизору, как указано в руководстве пользователя.

RS-232C IN

(CONTROL & SERVICE)

(PC)

Интерфейс подключения может отличаться от интерфейса вашего телевизора.

(TV)

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

USB IN

(TV)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC

USB IN

(TV)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(PC)

(PC

SERVICE ONLY

РУССКИЙ

РРР

Тип гнезда для телефона

• Необходимо приобрести переходник с телефонного кабеля на RS-232 для подключения ПК к

телевизору, специальный тип которого указан в руководстве.

* Для других моделей устанавливайте соединение через порт USB. * Интерфейс подключения может отличаться от интерфейса вашего телевизора.

(TV)

- или

)

SERVICE ONLY

)

RS-232C IN

(CONTROL & SERVICE)

Компьютер пользователя Конфигурации RS-232C

Конфигурации с 3 проводами (нестандартный кабель)

RS-232C

(Последовательный порт)

Set ID

Для установки идентификатора см. Реальное соответствие данных на стр.6

1. Для доступа к главному меню нажмите кнопку Настройки.

2. С помощью кнопок навигации перейдите к элементу (*Общие → Сведения о телевизоре или

УСТАНОВКИ) и нажмите ОК.

3. С помощью кнопок навигации перейдите к элементу Установить идентификатор и нажмите ОК.

4. Перейдите влево или вправо для установки идентификатора, а затем выберите ЗАКРЫТЬ.

Значения могут быть в диапазоне от 1 до 99.

5. После завершения нажмите ВЫЙТИ.

* (в зависимости от модели)

PC TV

RXD 2 2 TXD

TXD 3 1 RXD

GND 5 3 GND

или

RXD 3 2 TXD TXD 2 1 RXD

GND 5 3 GND

D-Sub 9 Телефон

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

Параметры обмена данными

• Скорость передачи: 9600 бит/сек (UART)

• Разрядность: 8 бит

• Четность: нет

• Cтоповый бит: 1 бит

• Код обмена данными: код ASCII

• Используйте кросс-кабель (реверсивный).

Список команд

(в зависимости от модели)

COMMAND1 COMMAND2

01. Мощность*

02. Формат экрана k c (стр.7)

03. Screen Mute (Выключение экрана)

04. Volume Mute (Выключение звука)

05. Volume Control (Управление громкостью)

06. Контрастность k g от 00 до 64

07. Яркость k h от 00 до 64

08. Цветность k i от 00 до 64 22. Key (Клавиша) m c Коды кнопок

09. Оттенки k j от 00 до 64

10. Чёткость k k от 00 до 32

11. OSD Select (Выбор экранного меню)

12. Remote Control Lock Mode (Блокировка дистанционного управления)

13. Treble (Высокие частоты)

k a от 00 до 01 15. Баланс k t от 00 до 64

k d (стр.7)

k e от 00 до 01 18. Эквалайзер j v (стр.9)

k f от 00 до 64

k l от 00 до 01

k m от 00 до 01

k r от 00 до 64

DATA

(в шестнадцатеричном

коде)

16. Цветовая температура

17. ISM Method (Метод ISM) (только плазменные телевизоры)

19. Экономия энергии

20. Tune Command (Команда настройки канала)

21. Канал (Программа) Добавить/Удалить (Пропустить)

23. Control Backlight (Подсветка), Control Panel Light (Подсветка панели управления)

24. Input select (Выбор входа) (Основной)

25. 3D (только для моделей с поддержкой 3D)

26. Extended 3D (Расширенный 3D-режим) (только для моделей с поддержкой 3D)

27. Auto Configure (Автоматическая настройка) (Command: j u)

COMMAND1 COMMAND2

x u от 00 до 64

j p (стр.8)

j q от 00 до 05

m a (стр.9)

m b от 00 до 01

m g от 00 до 64

x b (стр.11)

x t (стр.11)

x v (стр.12)

j u (стр.12)

DATA

(в шестнадцатеричном

коде)

РРРРУССКИЙ

14. Bass (Низкие частоты)

k s от 00 до 64

* Примечание: При воспроизведении и записи медиаданных все команды, кроме Питание (ka) и Ключ

(mc) не выполняются и обрабатываются как NG. По кабелю RS232C телевизор может передавать команду "ka command" в выключенном и включенном состоянии. При использовании преобразователя USB на последовательный порт управление командами доступно только при включенном телевизоре.

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ

РРР

Протокол передачи/приема

Передача

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : Первая команда для управления телевизором. (j, k, m или x) [Command 2] : Вторая команда для управления телевизором. [Set ID] : Можно установить значение меню [Set ID] для выбора нужного идентификатора

монитора в меню параметров. Диапазон значений для телевизора: от 1 до 99. Если значение идентификатора монитора для меню [Set ID] равно "0", все подключенные мониторы будут доступны.

* Значение меню [Set ID] указывается в десятичном виде (от 1 до 99) в меню и в

шестнадцатеричном виде (от 0x00 до 0x63) по протоколу передачи/приема. [DATA] : Передача данных команды (в шестнадцатеричном коде). Передайте данные "FF" для чтения состояния команды. [Cr] : Возврат кабельной трансляции - код ASCII ‘0x0D’ [ ] : Пробел – код ASCII ‘0x20’

Подтверждение нормальных данных

[Command2][ ][Set ID][ ][OK][Data][x]

* Устройство передает ACK (подтверждение) в таком формате при получении нормальных данных.

В настоящее время, если данные находятся в режиме чтения, будет указано текущее состояние. Если данные находятся в режиме записи, данные будут возвращены на компьютер.

Подтверждение ошибки

[Command2][ ][Set ID][ ][NG][Data][x]

* Телевизор передает ACK (подтверждение) в таком формате при получении неправильных данных

от недействующих функций или при возникновении коммуникационных ошибок.

Data 00: Недопустимый код

Реальное соответствие данных (Шестнадцатеричный b Десятеричный)

* При вводе данных [data] в шестнадцатеричном виде пользуйтесь приведенной таблицей

пересчета.

* Настройка канала (ma) Command использует двубитные шестнадцатеричные значения ([data]) для

выбора номера канала.

00 : Шаг 0 32 : Шаг 50 (Set ID 50) FE : Шаг 254 01 : Шаг 1 (Set ID 1) 33 : Шаг 51 (Set ID 51) FF : Шаг 255

... ... ...

0A : Шаг 10 (Set ID 10) 63 : Шаг 99 (Set ID 99) 01 00 : Шаг 256

... ... ...

0F : Шаг 15 (Set ID 15) C7 : Шаг 199 27 0E : Шаг 9998 10 : Шаг 16 (Set ID 16) C8 : Шаг 200 27 0F : Шаг 9999

... ... ...

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

* Работа команд может отличаться в зависимости от модели или сигнала.

01. Мощность (Command: k a)

► Управление *включением и выключением

телевизора.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00: Выключение

01 : *Включение питания

питания

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

► Для отображения состояния телевизора:

включен или *выключен

Transmission [k][a][ ][Set ID][ ][FF][Cr] Ack [a][ ][Set ID][ ][OK][Data][x]

* Также, если другие функции передают данные

"FF" на основе этого формата, полученные данные представляют состояние каждой функции.

02. Формат экрана (Command: k c) (Основной формат изображения экрана)

► Выбор формата экрана (Основной формат

экрана) Кроме того, можно настроить формат экрана с помощью пункта "Формат экрана" в меню Q.MENU или в меню PICTURE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data 01: Стандартный экран

(4:3)

02: Широкий экран

(16:9) 04: Увеличение 05: Увеличение 2 (только для Латинской

Америки, кроме Колумбии)

06: Автоматический/

Исходный

07: 14:9 (Европа, Колумбия, Средний Восток, Азия - кроме Южной Кореи и Японии) 09: *Исходный 0B: Во весь экран (Европа, Колумбия, Средний Восток, Азия - кроме Южной Кореи и Японии) от 10 до 1F: Масштабирование

от 1 до 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Используя входной сигнал ПК, вы выбираете

соотношение сторон формата экрана 16:9 или 4:3.

* В режиме DTV/HDMI/Компонент (режим

высокого разрешения) доступен режим "Исходный".

* Работа полноэкранного режима может

отличаться в зависимости от модели и поддержки стандарта полного цифр. ТВ или частичного аналог. ТВ, AV.

03. Screen Mute (Выключение экрана)

(Command: k d)

► Включение/выключение экрана.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00: Функция отключения экрана выключена

(есть изображение) функция выключения видео выключена

01: Функция выключения экрана включена

(нет изображения)

10: Функция выключения видео включена

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* При выключении только видео на телевизоре

будет отображаться только экранное меню. Но при выключении экрана на телевизоре не будет отображаться даже экранное меню.

04. Volume Mute (Выключение звука) (Command: k e)

► Включение/выключение звука.

Включать/выключать звук можно также с помощью кнопки MUTE на пульте ДУ.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00: Функция выключения звука включена

(звук выключен)

01: Функция выключения звука выключена

(звук включен)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volume Control (Управление громкостью) (Command: k f)

► Настройка громкости.

Настроить громкость можно также с помощью кнопок громкости на пульте дистанционного управления.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Контрастность (Command: k g)

► Настройка контрастности экрана.

Контрастность также можно настроить с помощью меню PICTURE.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Яркость (Command: k h)

► Настройка яркости экрана.

Яркость также можно настроить с помощью меню PICTURE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

РРРРУССКИЙ

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ

РРР

08. Цветность (Command: k i)

► Настройка цветов экрана.

Настроить цвета можно также с помощью меню настройки изображения PICTURE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Оттенки (Command: k j)

► Настройка оттенков экрана.

Оттенки также можно настроить с помощью меню PICTURE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data Красный: 00 до Зеленый: 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Чёткость (Command: k k)

► Настройка четкости экрана.

Четкость также можно настроить с помощью меню PICTURE.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Выбор экранного меню) (Command: k l)

► Дистанционное включение или отключение

экранного меню.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00: Экранное меню

отключено

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

01: Экранное меню включено

12. Remote control lock mode (Блокировка дистанционного управления) (Command: k

► Блокировка пульта дистанционного управления

и кнопок на передней панели телевизора.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00: Снятие блокировки

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Если пульт ДУ не используется, работайте в

этом режиме. При включении/отключении основного питания (через 20-30 секунд) блокировка внешнего источника управления отключается.

* В режиме ожидания (питание отключается

таймером или командами "ka", "mc"), и при включенной блокировке кнопок телевизор не включится нажатием кнопки включения на ИКпульте или кнопки на корпусе телевизора.

01: Включение блокировки

13. Treble (Высокие частоты) (Command: k r)

► Настройка высоких частот.

Высокие частоты также можно настроить в меню ЗВУК. Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (в зависимости от модели)

14. Bass (Низкие частоты) (Command: k s)

► Настройка низких частот.

Низкие частоты также можно настроить в меню ЗВУК.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (в зависимости от модели)

15. Баланс (Command: k t)

► Настройка баланса.

Баланс также можно настроить с помощью меню AUDIO.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

16. Цветовая температура (Command: x u)

► Настройка цветовой температуры. Цветовую

температуру также можно настроить с помощью меню PICTURE.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Метод ISM) (Command: j p) (только для плазменных телевизоров)

► Управление методом ISM. Также настроить

метод ISM можно в меню OPTION.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data мин.: 02: Орбитер

08: Нормальный 20: Color Wash

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

18. Эквалайзер (Command: j v)

► Установка настроек эквалайзера.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

MSB

0 0 0 0 0 0 0 0

LSB

Частота Данные

7 6 5

0 0 0

0 0 1

0 1 0

0 1 1

1 0 0

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

Частота

1-ая

полоса

2-ая

полоса

3-ая

полоса

4-ая

полоса

5-ая

полоса

4 3 2 1 0 Шаг

0 0 0 0 0

0 0 0 0 1

... ... ... ... ... ...

1 0 0 1 1

1 0 1 0 0

(десятеричный)

* В зависимости от модели, можно настраивать, если для режима звука выбрано значение настраиваемого эквалайзера.

19. Экономия энергии (Command: j q)

► Снижение энергопотребления телевизора.

Можно также настроить параметр "Экономия энергии" в меню PICTURE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Данные 00: Выкл. 01: Минимальное 02: Среднее 03: Максимальное 04: Авто (для ЖК-телевизора / LED-телевизора)/

Интеллектуальный сенсор (для телевизоров

с плазменной панелью) 05: Отключение экрана * (в зависимости от модели)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Команда настройки канала)

(Command: m a)

* Работа команды может отличаться в зависимости

от модели или сигнала.

• Для стран Европы, Среднего Востока,

Колумбии, Азии кроме Южной Кореи и Японии

► Настройка канала на нужный физический номер.

Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

* Аналоговое антенна/Кабельное [Data 00][Data 01] Данные канала

Data 00 : Старший байт номера канала Data 01 : Младший байт номера канала

- 00 00 ~ 00 C7 (десятеричный код: 0 ~ 199) Data 02: Источник входа (Аналоговый)

- 00: Антенна ТВ (ATV)

- 80: Кабельное ТВ (CATV) * Цифровое антенна/Кабельное/Спутник [Data 00][Data 01]: Данные канала

Data 00: Старший байт номера канала Data 01: Младший байт номера канала

- 00 00 ~ 27 0F (десятеричный код: 0 ~ 9999) Data 02: Источник входа (Цифровой)

- 10: Антенна ТВ (DTV)

- 20: Антенна радиовещание (Радио)

- 40: Спутниковое ТВ (SDTV)

- 50: Спутниковое радио (S-радио)

- 90: Кабельное ТВ (CADTV)

- a0: Радио (кабельное) (CA-радио)

* Примеры команд настройки канала:

1. Настройка на аналоговый канал наземного стандарта вещания (PAL) 10. Set ID = All = 00 Data 00 & 01 = Данные канала 10 = 00 0a Data 02 = Аналоговое антенна ТВ = 00 Результат = ma 00 00 0a 00

2. Настройка на цифровой канал наземного стандартна вещания (DVB-T) 01. Set ID = All = 00 Data 00 & 01 = Данные канала 1 = 00 01 Data 02 = Цифровое антенна ТВ = 10 Результат = ma 00 00 01 10

3. Настройка на спутниковый канал вещания (DVB-S) 1000. Set ID = All = 00 Data 00 & 01 = Данные канала 1000 = 03 E8 Data 02 = Цифровое спутниковое ТВ = 40 Результат = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• Для стран Южной Кореи, Северной и

Латинской Америки, кроме Колумбии

► Настройка канала на указанные далее

физические, главные или вспомогательные номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Цифровые каналы имеют физический, главный и второстепенный номер канала. Физический номер является фактическим номером цифрового канала, главный номер — это номер для сопоставления канала, второстепенный — подканал. Так как тюнер ATSC автоматически сопоставляет канал с главным/второстепенным номером, физический номер при отправке команды в цифровом формате не требуется.

РРРРУССКИЙ

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ

РРР

* Аналоговое антенна/Кабельное Data 00 : Физический номер канала

- Антенна(АTV): 02~45 (десятеричный код: 2 ~

69)

- Кабельное(CATV): 01, 0E~7D (десятеричный код: 1, 14~125)

[Data 01 ~ 04]: Главный/вспомогательный номер канала Data 01 и 02: xx (не имеет значения) Data 03 и 04: xx (не имеет значения) Data 05:Источник входа (аналоговый)

- 00: Антенна ТВ (Аналог. ТВ)

- 01: Кабельное ТВ (CATV)

* Цифровая антенна/Кабельное Data 00: xx (не имеет значения) [Data 01][Data 02]: Главный номер канала

Data 01: Старший байт номера канала Data 02: Младший байт номера канала

- 00 01 ~ 27 0F (десятеричный код: 1 ~ 9999)

[Data 03][Data 04]: Вспомогательный номер канала Data 03: Старший байт номера канала Data 04: Младший байт номера канала

Data 05: Источник входа (Цифровой)

- 02: Антенна ТВ (DTV) – Использовать

физический номер канала

- 06: Кабельное ТВ (CADTV) – Использовать

физический номер канала

- 22: Антенна ТВ (DTV) – Не использовать

физический номер канала

- 26: Кабельное ТВ (CADTV) – Не использовать

физический номер канала

- 46: Кабельное ТВ (CADTV) – Использовать

только физический/главный номер канала (канал с одинарной нумерацией)

- 66: Кабельное ТВ (CADTV) – Использовать

только главный номер канала (канал с одинарной нумерацией)

- 0b: Расширенное цифровое кабельное

телевидение – Использовать физический номер канала

- 2b: Расширенное цифровое кабельное

телевидение – Не использовать физический номер канала

- 4b: Расширенное цифровое кабельное

телевидение – Использовать только физический/главный номер канала (канал с одинарной нумерацией)

- 6b: Расширенное цифровое кабельное

телевидение – Использовать только главный номер канала (канал с одинарной нумерацией)

Для информации о каждом главном и вспомогательном канале доступно два байта, но обычно младший байт используется отдельно * Примеры команд настройки канала:

. Настройка на аналоговый кабельный канал (NTSC)

35. Set ID = All = 00 Data 00 = Данные канала 35 = 23 Data 01 & 02 = Без главного = 00 00 Data 03 & 04 = Без вспомогательного = 00 00 Data 05 = Аналоговое кабельное ТВ = 01 Общее = ma 00 23 00 00 00 00 01

(старший байт равен 0).

2. Настройка на цифровой канал наземного стандарта вещания (ATSC) 30-3. Set ID = All = 00 Data 00 = Физ. номер не известен = 00 Data 01 & 02 = Главный 30 = 00 1E Data 03 & 04 = Вспомогательный 3 = 00 03 Data 05 = Цифровое антенна ТВ = 22 Общее = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

• Модели для Японии

► Настройка канала на указанные далее

физические, главные или вспомогательные номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Цифровая антенна/Спутник Data 00: xx (не имеет значения)

[Data 01][Data 02]: Главный номер канала Data 01: Старший байт номера канала Data 02: Младший байт номера канала

- 00 01 ~ 27 0F (десятеричный код: 1 ~ 9999)

[Data 03][Data 04]: Вспомогательный/

дополнительный номер канала (не имеет значения для

спутникового сигнала) Data 03: Старший байт номера канала Data 04: Младший байт номера канала

Data 05: Японии)

- 02: Антенна ТВ (DTV)

- 42: Антенна ТВ (DTV) – Использовать только

- 62: Антенна ТВ (DTV) – Использовать только

- 07: BS (спутниковое вещание)

- 08: CS1 (спутниковая связь 1)

- 09: CS2 (спутниковая связь 2) * Примеры команд настройки канала:

Источник входа (цифровой/спутниковый для

физический/главный номер канала (канал с одинарной нумерацией)

главный номер канала (канал с одинарной нумерацией)

Настройка на цифровой канал наземного стандарта вещания (ISDB-T) 17-1 Set ID = All = 00 Data 00 = Физ. номер не известен = 00 Data 01 & 02 = Главный 17 = 00 11 Data 03 & 04 = Вспомогательный/ дополнительный = 00 01 Data 05 = Цифровое антенна ТВ = 02 Общее = ma 00 00 00 11 00 01 02

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

2. Настройка на канал BS (ISDB-BS) 30. Set ID = All = 00 Data 00 = Физ. номер не известен = 00 Data 01 & 02 = Главный 30 = 00 1E Data 03 & 04 = Не имеет значения = 00 00 Data 05 = Цифровое ТВ BS = 07 Общее = ma 00 00 00 1E 00 00 07

* Данная функция отличается в зависимости от

модели.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

21. Канал (Программа) Добавить/

Удалить(Пропустить) (Command: m b)

► Для пропуска текущего канала (программы) в

следующий раз.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00: Удалить (ATSC,ISDB)/ Пропустить(DVB)

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Установка статуса сохраненного канала на

значение del (ATSC, ISDB)/skip(DVB) (удалить (ATSC, ISDB)/пропустить(DVB)) или add (добавить).

01: Добавить

22. Key (Клавиша) (Command: m c)

► Отправка кода кнопки ИК-пульта ДУ.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Данные Код клавиши - p.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Control Backlight (Подсветка) (Command: m

• Для ЖК-телевизора / LED-телевизора

► Управление подсветкой.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

24. Input select (Выбор входа) (Command: x b) (Входной сигнал основного изображения)

► Выбор источника входного сигнала телевизора.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Данные 00: Цифр. ТВ 02: Цифровое

спутниковое ТВ

ISDB-BS (Япония) 03: ISDB-CS1 (Япония) 04: ISDB-CS2 (Япония) 11: CATV 20 : AV или AV1 21: AV2 40: Компонентный1 60: RGB 90: HDMI1 92: HDMI3

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Данная функция зависит от модели и стандарта

сигнала.

01: CADTV 10: Аналог.ТВ

41: Компонентный2

91: HDMI2 93: HDMI4

25. 3D (Command: x t) (только для моделей с поддержкой 3D) (В зависимости от модели)

► Чтобы изменить на 3D-режим на телевизоре.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr]

* (в зависимости от модели)

Data Структура [Data 00] 00: 3D Вкл.

01: 3D Выкл. 02: 3D в 2D 03: 2D в 3D

[Data 01] 00: Вертикальная стереопара

01: Горизонтальная стереопара 02: В шахматном порядке 03: Последовательные кадры 04: Чередование столбцов 05: Чередование рядов

[Data 02] 00: Справа налево

01: Слева направо

[Data 03] 3D-эффект (Глубина 3D): мин.: 00 -

макс.: 14 (*передача в шестнадцатеричном коде)

РРРРУССКИЙ

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

• Для плазменных телевизоров

► Для управления подсветкой панели

управления.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

РУССКИЙ

РРР

* Функции [Данные 02], [Данные 03] зависят от

модели и сигнала.

* Если для [Data 00] задано значение 00 (3D

Вкл.), [Data 03] не имеет значения.

* Если для [Data 00] задано значение 01 (3D

Выкл.) или 02 (3D в 2D), [Data 01], [Data 02] и [Data 03] не имеют значения.

* Если для [Data 00] задано значение 03(2D на

3D), [Data 01] и [Data 02] не имеют значений.

* Если для [Data 00] задано значение 00 (3D Вкл.)

или 03 (2D в 3D), [Data 03] работает только при ручной настройке 3D-режима (Жанр).

* Параметры 3D шаблонов ([Data 01])

могут быть недоступны в зависимости от широковещательного-/видеосигнала.

[Data 00] [Data 01] [Data 02] [Data 03]

00 O O O

01 X X X

02 X X X 03 X O O

X: не имеет значения

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02] [Data03][x] [t][ ][Set ID][ ][NG][Data00][x]

26. Extended 3D (Расширенный 3D-режим) (Command: x v) (только для моделей с поддержкой 3D) (в зависимости от модели)

► Смена 3D-режима на телевизоре.

Transmission [x][v][ ][Set ID][ ][Data 00][ ] [Data 01][Cr]

[Data 00] 3D-опция

00: Коррекция 3D картинки 01: Глубина 3D (3D-режим только для настройки вручную) 02: Точка обзора 3D 06: Цветокоррекция 3D 07: Масштабирование 3D-звука 08: Обычный вид изображения 09: 3D-режим (Жанр)

[Data 01] Для каждой 3D-опции, определяемой

параметром [Data 00].

1) Если для [Data 00] задано значение 00

00: Справа налево 01: Слева направо

2) Если для [Data 00] задано значение 01, 02

Data Мин.: 0 — Макс.: 14 (*передача в

шестнадцатеричном коде) Диапазон значения данных (от 0 до 20) преобразует диапазон Точки зрения (от -10 до +10) автоматически (в зависимости от модели) * Данная опция работает только при ручной

настройке 3D-режима (Жанр).

3) Если для [Data 00] задано значение 06, 07 00: Выкл. 01: Вкл.

4) Если для [Data 00] задано значение 08 00: Возврат в 3D-видео из 3D-видео,

конвертированного из 2D в 2D

01: Преобразование 3D-видео в

2D-видео, кроме видеозаписей, конвертированных из 2D в 3D

* Если условия преобразования не соблюдены,

команда рассматривается как NG.

5) Если для [Data 00] задано значение 09

00: Стандартный 02: Кино 04: Вручную

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x] [v][ ][Set ID][ ][NG][Data00][x]

01: Спорт 03: Экстремально 05: Авто

27. Auto Configure (Автоматическая настройка)

(Command: j u)

(в зависимости от модели)

► Автоматическая настройка положения картинки

и минимизация дрожания изображения. Эта функция работает в следующем режиме: RGB (PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Данные 01: Запуск Автонастройки

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

LG OLED77G7V User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
