使用者手冊

拖地機器人

繁體中文

M9 系列

MFL69826112

Rev.00_010821

使用本產品之前，請務必詳加閱讀「安全說明」後正確使用。請將本說明書置於容易觸及的位置。本產品專為家用清潔而設計，禁止作為商業用、實驗用或產業用。購入本產品後，於首次使用之前，請務必充足電源後使用。

www.lg.com

tw_main.book.book Page 2 Friday, January 8, 2021 9:06 AM

本手冊所包含的圖片與內容可能與您所購買的機型不同。

本手冊內容以製造商修訂版本爲準。

安全說明

使用前請閱讀所有說明......................................................................................3

警告 ..................................................................................................................3

注意 ..................................................................................................................6

呵護環境 ...........................................................................................................7

使用前

零件和規格........................................................................................................8

充電 ................................................................................................................10

運作

清潔前.............................................................................................................13

控制面板 .........................................................................................................14

清潔 ................................................................................................................17

智慧功能

使用 LG ThinQ 應用程式.................................................................................20

Smart Diagnosis ............................................................................................24

保養

定期清潔 .........................................................................................................26

為電池充電......................................................................................................28

故障排除

呼叫服務之前..................................................................................................30

附錄

提醒資訊 .........................................................................................................34

警告

tw_main.book.book Page 3 Friday, January 8, 2021 9:06 AM

安全說明

使用前請閱讀所有說明

下面的安全指導內容旨在預防由於不安全或錯誤產品操作而導致的不可預⾒⾵險。

如下所述，指導內容分為「警告」和「注意」兩個部份。

安全訊息

顯示該符號表示這些情況和操作可能造成危險。請仔細閱讀標有此符號的內容，並遵循說明以避免發⽣危險。

警告

這表明若不遵循這些說明則可能會導致嚴重受傷或死亡。

注意

這表明若不遵循這些說明可能會導致輕微受傷或損壞電器。

繁體中文

警告

•爲了減小爆炸、火災、死亡、觸電、受傷或人員燙傷等危險，在使用本產品時，請遵循包括以下的基本安全預防措施：

技術安全

•閱讀所有安全警告與說明。僅使用製造商推薦的附件。

•請勿使用電源線或插頭損壞的電器。必須更換電源線或插頭。如果電器無法正常工作、掉落、損壞、留在戶外或掉入水中，請將其退回 LG 電子服務中心。

•本電器只能在家庭中使用。為避免電擊危險，請僅在室內乾燥地板上使用。

•本裝置不適合讓⽣理、感觀或心智能力不足的人員（包括兒童），或者缺乏知識和經驗的人員使用，除非由其監護人監督或指導他們如何使用本裝置。兒童應當受到監督以確保其不會玩耍本裝置。

•本電器並非玩具。請勿讓兒童在電器上玩耍，或坐在電器上。

tw_main.book.book Page 4 Friday, January 8, 2021 9:06 AM

安全說明

•請勿在有嬰兒或兒童睡覺的房間內操作電器。

•在使用本電器之前，請清除地板上的物體，例如蠟燭、電源線、易碎物品、衣物、散落的紙張，以及百葉窗或窗簾的拉線。

•為安全起⾒，請勿卸下電器的電池。如需更換電器的電池，請前往 LG 電子授權服務中心或經銷商尋求協助。

電池

•切勿在此電器中使用其他電器的電池、變壓器與充電站。僅使用 LG 電子提供的電池與充電站。

•切勿在其他電器中使用本電器的電池、變壓器與充電站。

•請將遙控器電池放在兒童接觸不到的地⽅。吞下電池可能導致化學燒傷、軟組織穿孔甚至死亡。立即尋求醫療救助。吞嚥後 2 小時內可發⽣嚴重燒傷。

•若⻑時間不使用本電器，請拔下電源線並取出電池。

•請勿使用改裝或損壞的電池。

•處置電池或電器時，請從本電器中取出電池並安全地予以處置。

•若電池漏液或形狀發⽣變化，請勿使用。若⽪膚或眼睛不慎接觸到電池液，請立即用清水徹底清洗受影響部位，並尋求醫療救助。

•請勿分解或使電池短路。請勿擠壓或拆解電池。

•請勿加熱電池或將電池放在任何熱源或陽光直射的位置附近。請勿使電池受到機械碰撞。

•當電池無法再充電時，請更換電池。要進⾏更換，請聯絡 LG 電子授權服務中心以取得替換電池。

•棄置本電器時，請遵守棄置充電式鋰電池的規定。

•處理或處置電池時，請遵守當地的所有法規和條例。

電池規格

型號名稱 EAC62218205

類型充電式鋰電池

額定容量 DC 14.4 V, 2290 mAh

充電溫度標準充電溫度為 25 ± 3 °C

tw_main.book.book Page 5 Friday, January 8, 2021 9:06 AM

安全說明

安裝

•僅在室溫環境下充電、存放並操作此電器。

•將充電站放在穩固平坦的表面上。

•在通⾵良好的位置充電或存放本電器。

•請勿在加熱裝置或明火附近存放產品機身、電源線或充電站。

•請勿在低於 5°C 或超過 38°C 的環境中操作或存放本電器。

•本電器只能插入標準插座。此電器不得使用任何類型的變壓器。

•請勿將機器插入損壞或鬆動的插座中。

•處理所有包裝材料（如塑膠袋與保麗龍）時應遠離兒童。包裝材料可能會導致窒息。

操作

•使用本機器之前請閱讀所有說明並保留這些說明。

•請勿用濕手接觸電源線、插頭、充電站或產品機身。

•用乾布擦除電源線或插頭上的水分或污垢。

•切勿透過拉扯電纜來拔出電器插座。請務必緊緊抓住電源插頭將其從插座上直接拔出。

•如果機器已損壞、出現故障、有部分拆解或有零件缺失或損壞（包括電線或插頭損壞），切勿運⾏。前往 LG 電子授權的服務中心或經銷商尋求幫助。

繁體中文

•請勿對電源線施加過⼤力道使其彎曲，或將其置於重物下，否則會損壞電源線。

•請勿將機器插入損壞或鬆動的插座中。

•將電源插頭牢固地推入牆壁插座，使其不會鬆動。

•在使用本機器之前，請先清除地板上的任何電線或繩子。

•請勿用地毯覆蓋電源線。

•如果產品發出奇怪噪⾳或散發出異味或煙霧，請停止使用並聯絡 LG 電子客戶資訊中心。

•僅 LG 電子有資質的技術員或維修人員可拆解、修理或改裝機器。

•切勿將尖銳的金屬物體（如針、釘子或刀）插入產品機身或充電站的孔或間隙中。

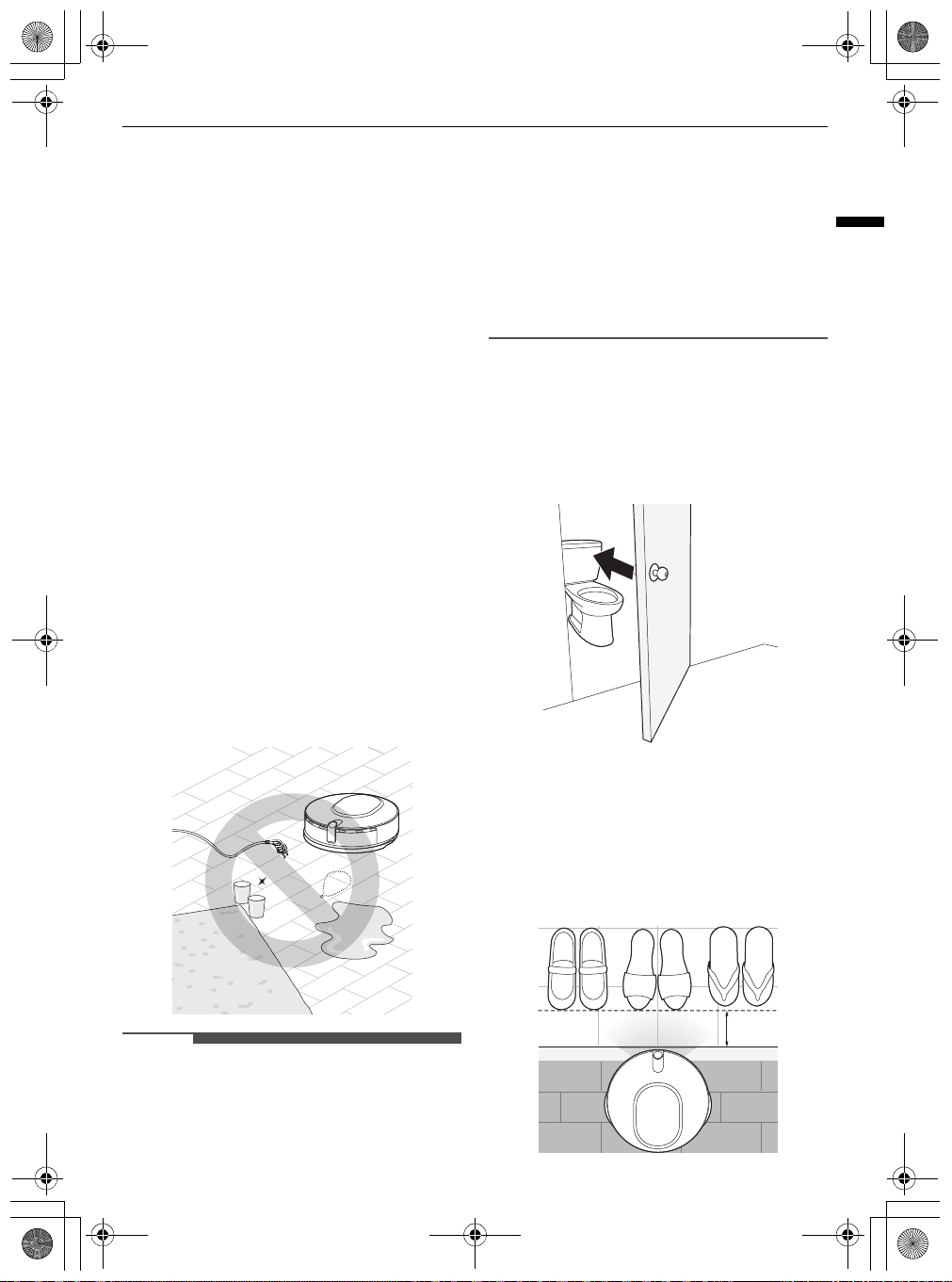

•請勿使用本電器清潔液體。確保產品機身或充電站內沒有進水、飲料或洗滌劑。

注意

tw_main.book.book Page 6 Friday, January 8, 2021 9:06 AM

安全說明

•請勿使用本電器清潔刀片、圖釘、木屑、尖銳物體或熱或冷的灰燼。

•使衣服和頭髮、手指或身體的其他部位遠離開口和活動零件。

•請勿在有塗料稀釋劑、防蛀物質、易燃粉塵或其他爆炸性或有毒物質蒸氣的封閉空間內使用。

•請勿觸摸電器或充電站上的充電端子，或將帶電物體插入電器或充電站內。

•如果在將產品放在充電站上時對地漏電斷路器跳閘，請立即從充電站中取出本電器。聯絡 LG 電子客戶服務中心。

•請勿在機器附近使用或存放加熱裝置或易燃物質（乙醚、苯、酒精、化學物、可燃噴霧、殺蟲劑、空氣清新劑或化妝品等）。

•請勿嘗試使用本電器清潔液體（水、飲料）、有氣味物質（糖果、巧克力、寵物排泄物）、金屬物體（刀片、針）、易燃物質、表面活化劑或玻璃碎片。

•若出現氣體洩漏（天然氣、丙烷等），請勿操作此機器或任何其他機器。打開窗戶或門，立即讓該區域通⾵。

•切勿讓任何水、飲料或洗滌劑進入電池內部。

•清潔或保養充電站時，務必拔下電源線。

注意

•爲了減小爆炸、火災、死亡、觸電、受傷或人員燙傷等危險，在使用本產品時，請遵循包括以下的基本安全預防措施：

操作

•當抹布附在清潔機器人上時，請勿翻轉清潔機器人或以水弄濕抹布。

•潮濕的地板會造成滑倒危險。允許任何人在地板上⾏⾛之前，先讓地板完全乾燥。

•請勿使用拖把抹布板清潔地毯。地毯可能會弄濕或粘附在尼龍搭扣上，導致地毯受損。

•請勿使用拖把吸頭清潔塗層地板。反覆清潔塗層地板會導致塗層剝落。

•請勿在嬰幼兒的 PVC 和 PU 墊子上使用，因為摩擦可能會導致電機過熱。

tw_main.book.book Page 7 Friday, January 8, 2021 9:06 AM

安全說明

•除了室溫水以外，不要在水箱注入其他液體。禁止使用熱水、洗滌劑、織物柔軟劑或香精油等液體。

呵護環境

處置廢舊電池與蓄電池

䑛ꨵ寑锝㔐佐կ

繁體中文

備註

tw_main.book.book Page 8 Friday, January 8, 2021 9:06 AM

使用前

零件和規格

上視圖−前

控制面板

此處顯示控制清潔機器人的按鈕與設定。

障礙偵測感應器

障礙偵測感應器使用紅外線偵測前⽅的牆壁或門。

•清理前請清潔周圍環境。偵測器可能不會偵測並與物品發⽣碰撞，例如椅子或桌腳、家具邊緣、光滑家具、鏡子、玻璃等等。

- 正面鏡頭位於無明顯特徵的樸實天花板下⽅。

- 周圍區域的室內照明不足。

上視圖−後

電源開關

此按鈕可打開並關閉清潔機器人。

水箱

此水箱向抹布板供水。

水箱蓋

水箱蓋避免水溢出水箱。

保險桿

當障礙偵測感應器未能偵測到障礙物時，保險桿可使清潔機器人輕輕撞上障礙物，暫時停止，然後再次運轉。

正面鏡頭

此感應器會偵測天花板的形狀，以便判斷自動拖地機器人的位置。 HomeView 和 HomeGuard 等功能皆由 LG ThinQ 應用程式提供。如需詳情，請參閱使用 LG ThinQ 應用程式。

•正面鏡頭效能可能受到下列因素影響：

- 正面鏡頭被蓋住。

充電站

充電端子

在充電過程中連接清潔機器人上的充電端子。

電源線保護套

備註

tw_main.book.book Page 9 Friday, January 8, 2021 9:06 AM

保存時將電線纏繞在保護套上，並使其遠離清潔機器人。

電源指示燈

當供電至充電站時，電源指示燈亮起。

•將自動拖地機器人插入充電站充電，並建立開始和停止清潔點。

仰視圖

使用前

•由於清潔機器人透過抹布板的旋轉而移動，因此在向前移動時會稍微向左與向右移動。

地板跟踪感應器

此感應器記錄清潔機器人⾏進的距離。它計算⾏進距離並控制向抹布供應的水量。但是，清潔機器人無法⾏進在產⽣折射光的地板材質上，例如透明、半透明或高反射的表面上。

滾輪

滾輪協助清潔機器人移動。

配件

繁體中文

充電端子

當清潔機器人充電時，透過它們連接充電站。

懸崖偵測感應器

這些感應器偵測地板與清潔機器人之間的間隙，避免掉下樓梯或掉到地板上。

電池

電池為清潔機器人供電。要更換電池，請聯絡 LG 電子授權服務中心。

供水口

水箱透過這些供水口向抹布板供水。如果因堵塞而無法供水，請將直徑 3 毫米的針插入供水口。

抹布板

在此處安裝抹布。當抹布板旋轉時，清潔機器人將會移動並清潔地板。

抹布

附在清潔機器人上的抹布板上。要更換磨損的抹布，請聯絡 LG 電子授權服務中心。

地板保護板

協助自動拖地機器人固定在充電站，並防止連接至自動拖地機器人的抹布在充電時直接與地板接觸。

遙控器

遙控器電池（2 節 AAA）

充電器變壓器

遙控器支架

將雙面膠帶連接至遙控器支架的底座，以預定位置加以固定。

2 m

1.5 m

tw_main.book.book Page 10 Friday, January 8, 2021 9:06 AM

使用前

規格

本產品為 I 類雷射裝置，所執⾏的合規性評估符合 IEC 60825-1 。

將電池蓋底端插入遙控器，然後關上蓋子。

清潔機器人

•型號：M9******

•最大實際尺寸：280 公釐（寬）x 280 公釐（深）x 89 公釐（高）

•重量：約 2.1 公斤

•功率消耗：15 瓦

•充電時間：約 3 小時

•運轉時間（在木地板上）：最多 90 分鐘

（在「邊緣清潔」式下）

充電站

•輸入：DC 17.1 V, 1.7 A

•輸出：DC 17.1 V, 1.7 A

變壓器

•型號名稱：ADS-30FSA-17 17030EPCU

•輸入：AC 100–240 V~, 50/60 Hz

•輸出：DC 17.1 V, 1.7 A

充電

安裝充電站

充電站在使用中時始終保持接通電源。若充電站未接通電源，清潔機器人將不會自動返回至充電站充電。

撕下附在充電站的保護膜，並將不要的電線⻑度包在電線保護套上。

•若未撕下保護膜，清潔機器人可能很難找到充電站，或可能影響效能。

將充電站放在平面的穩固地板上，並將其固定至所選位置的合適牆壁。

•移除充電站附近所有的障礙物。

為遙控器裝上電池

開啟遙控器背面的卡舌打開電池蓋。

將兩節 AAA 型電池放入遙控器。

•確保電池的 + 和 - 兩端正確對⿑。

將地板保護板安裝在充電站的充電端子上。

•務必安裝地板保護板。

- 以便導引清潔機器人，使其緊緊連

接充電接點。

備註

tw_main.book.book Page 11 Friday, January 8, 2021 9:06 AM

- 它可以避免因⻑時間接觸濕抹布而造成地板損壞。

•如果同時使用兩台清潔機器人，充電站之間的距離至少應為 50 公分。

- 如果充電站之間距離太近，清潔機器人

可能無法找到充電站。

•請勿將充電站安裝在地毯上。

- 旋轉的抹布板可能會損壞地毯。

- 清潔機器人可能無法在地毯上移動，因

此很難找到充電站。

使用前

•清潔機器人控制裝置的圖示會亮起。

將電源插頭連接至電源插座，並將電源線連接至充電站背面的電源端子。電源插頭連接正確時，即會開啟充電站上⽅的燈光。

將清潔機器人放在地板保護板上，清潔機器人中心和充電站中心互相對⿑，並從後面推動清潔機器人。

繁體中文

向清潔機器人充電

清潔機器人完全充電需要約三個小時。一旦充電完畢，即可使用至少 100 分鐘。請務必將充電站的電源插頭連接至電源插座。清潔機器人只能在充電站供電時找到充電站進⾏充電。

按下清潔機器人背面的電源開關至開，即可開啟電源。

•充電正常開始時，您會聽⾒「充電開始」的語⾳並伴隨著鈴響，且電池電源指示燈圖示會閃爍。當充電完成時，圖示會亮起並穩定地發光。

- 如果清潔機器人的電源開關關閉，

按鈕會在沒有鈴響或語⾳指導的

情況下亮起。充電期間，電池電源指示燈圖示會亮起，且充電完成時，電池電源指示燈圖示會亮起並穩定地發光。

•如果清潔結束或在清潔過程中電池電量不足，清潔機器人將自⾏移動到充電站充電，無需使用者按下任何按鈕。

•如果清潔機器人回到充電站充電，則會完成充電並繼續並恢復清潔。
