Lg M237WD, M197WD, M227WD user Manual [it]
Nel ringraziarvi per avere acquistato questo prodotto LG, vi
raccomandiamo di leggere attentamente le seguenti
istruzioni. Solo così si potrà ottenere il funzionamento ottimale dell’apparecchio e mantenerne inalterate nel tempo le
caratteristiche e l’affidabilità originali.
Raccomandiamo inoltre di conservare questo manuale in
previsione di eventuali consultazioni future.
In qualsiasi caso di dubbio potrete interpellare il vostro abituale rivenditore di prodotti LG, facendo riferimento al modello ed al numero di matricola.
IISSTTRRUUZZIIOONNII PPEERR LL’’UUSSOO
MM119977WWDD
MM222277WWDD
MM223377WWDD
1
PREPARAZIONE
CONTROLLI DEL PANNELLO FRONTALE
■
Questa è una rappresentazione semplificata del pannello anteriore. Il modello mostrato qui può essere diverso
dal vostro apparecchio.
INPUT
MENU
VOL PROK
Pulsanti
PROGRAMMA
Pulsanti
VOLUME
Pulsanti
MENU
Pulsanti
OK
Pulsanti
INPUT
Pulsante di
alimentazione
Pulsante cuffie
2
PREPARAZIONE
INFORMAZIONI SUL PANNELLO POSTERIORE
Slot della scheda PCMCIA (Personal Computer
Memory Card International Association).
(Questa funzionalità non è disponibile in tutti i
paesi.)
Presa del cavo di alimentazione
Questo apparecchio è alimentato da tensione CA.
La tensione è indicata sulla pagina delle specifiche
tecniche. Non tentare mai di alimentare l'apparecchio con tensione CC.
Ingresso HDMI
Collegare un segnale HDMI a HDMI IN.
In alternativa collegare il segnale DVI (VIDEO) alla
porta HDMI con il cavo DVI a HDMI.
Ingresso audio RGB/DVI
Collegare l’audio da un PC.
Uscita audio digitale ottica
Collegare l’audio digitale da apparecchiature diverse
RGB INPUT(PC)
Collegare l’uscita da un PC.
Ingresso audio/video
Collegare l'uscita audio/video di una periferica esterna
a questi connettori.
PORTA SOLO ASSISTENZA.
Ingresso DVI-D
Collegare l’uscita da un PC.
PORTA D'INGRESSO RS-232C
(CONTROL LO/SERVIZIO)
Connettere alla porta RS-232C sul PC.
Ingresso Component
Collegare un dispositivo video/audio Component a
questi jack.
Ingresso S-Video
Collegare l'uscita S-Video di una periferica S-VIDEO.
Presa Euro Scart (AV1/AV2)
Collegare l'ingresso o l'uscita della presa scart prove
niente da un dispositivo esterno a questi jack.
Ingresso antenna
Collegare i segnali del digitale terrestre a questo jack
1
2
3
4
5
6
7
8
9
10
11
12
13
14
■
Questa è una rappresentazione semplificata del pannello posteriore. Il modello mostrato qui può essere diverso dal
vostro apparecchio
<M197WD/M227WD>
V 1
V 2
3
10
11 12
2
1
98 1413
6 74 5
AUDIO IN
(RGB/DVI)
1
HDMI
2
SERVICE
ONLY
(CONTROL & SERVICE)
OPTICAL
DIGITAL
AUDIO OUT
RGB IN (PC)
DVI-D
RS-232C IN
COMPONENTINAV-IN 3
Y
P
B
VIDEO
P
R
L
AUDIO
R
S-VIDEO
VIDEO AUDIO
(MONO)
L
R
AV 1
AV 2
ANTENNA
IN
3
PREPARAZIONE
INFORMAZIONI SUL PANNELLO POSTERIORE
Slot della scheda PCMCIA (Personal Computer
Memory Card International Association).
(Questa funzionalità non è disponibile in tutti i
paesi.)
Presa del cavo di alimentazione
Questo apparecchio è alimentato da tensione CA.
La tensione è indicata sulla pagina delle specifiche
tecniche. Non tentare mai di alimentare l'apparecchio con tensione CC.
Ingresso HDMI
Collegare un segnale HDMI a HDMI IN.
In alternativa collegare il segnale DVI (VIDEO) alla
porta HDMI con il cavo DVI a HDMI.
Ingresso audio RGB/DVI
Collegare l’audio da un PC.
Uscita audio digitale ottica
Collegare l’audio digitale da apparecchiature diverse
RGB INPUT(PC)
Collegare l’uscita da un PC.
Ingresso audio/video
Collegare l'uscita audio/video di una periferica esterna
a questi connettori.
PORTA SOLO ASSISTENZA.
Ingresso DVI-D
Collegare l’uscita da un PC.
PORTA D'INGRESSO RS-232C
(CONTROL LO/SERVIZIO)
Connettere alla porta RS-232C sul PC.
Ingresso Component
Collegare un dispositivo video/audio Component a
questi jack.
Ingresso S-Video
Collegare l'uscita S-Video di una periferica S-VIDEO.
Presa Euro Scart (AV1/AV2)
Collegare l'ingresso o l'uscita della presa scart prove
niente da un dispositivo esterno a questi jack.
Ingresso antenna
Collegare i segnali del digitale terrestre a questo jack
1
2
3
4
5
6
7
8
9
10
11
12
13
14
■
Questa è una rappresentazione semplificata del pannello posteriore. Il modello mostrato qui può essere diverso dal
vostro apparecchio
<M237WD>
V 1
V 2
3
10
11 12
2
1
98 1413
6 74 5
AUDIO IN
(RGB/DVI)
1
HDMI
SERVICE
ONLY
RGB IN (PC)
2
RS-232C IN
(CONTROL & SERVICE)
OPTICAL
DIGITAL
AUDIO OUT
DVI-D
COMPONENTINAV-IN 3
Y
P
B
VIDEO
P
R
L
AUDIO
R
S-VIDEO
VIDEO AUDIO
(MONO)
L
R
AV 1
AV 2
ANTENNA
IN
4
PREPARAZIONE
ESTENSIONE DELLA BASE DEL CAVALLETTO
■
Il modello mostrato qui può essere diverso dal vostro apparecchio.
1
2
3
Disporre con attenzione il prodotto con lo schermo rivolto verso il basso su una superficie imbottita che protegga il prodotto e lo schermo da eventuali danni.
Inserire la base di supporto nel prodotto
Inserire il monitor nella base di supporto ruotando la vite a destra.
* Ruotare la vite con la relativa maniglia.
Vite
<M197WD/M227WD>
5
PREPARAZIONE
ESTENSIONE DELLA BASE DEL CAVALLETTO
■
Il modello mostrato qui può essere diverso dal vostro apparecchio.
1
2
3
Disporre con attenzione il prodotto con lo schermo rivolto verso il basso su una superficie imbottita che protegga il prodotto e lo schermo da eventuali danni.
Inserire la base di supporto nel prodotto
Inserire il monitor nella base di supporto ruotando la vite a destra.
* Ruotare la vite con la relativa maniglia.
Vite
<M237WD>
6
PREPARAZIONE
DISTACCARE IL CAVALLETTO
1
2
3
Scollegare il monitor dalla base di supporto
ruotando la vite a sinistra.
Ruotare la vite con la relativa maniglia.
4
Tirare la base di supporto.
5
■
Il modello mostrato qui può essere diverso dal vostro apparecchio.
Disporre l'impianto con il lato frontale rivolto verso
il basso, su un cuscino o un pezzo di stoffa.
<M197WD/M227WD>
7
PREPARAZIONE
DISTACCARE IL CAVALLETTO
1
2
3
Scollegare il monitor dalla base di supporto
ruotando la vite a sinistra.
Ruotare la vite con la relativa maniglia.
4
Tirare la base di supporto.
5
■
Il modello mostrato qui può essere diverso dal vostro apparecchio.
Disporre l'impianto con il lato frontale rivolto verso
il basso, su un cuscino o un pezzo di stoffa.
<M237WD>
8
PREPARAZIONE
INSTALLAZIONE PIEDISTALLO DESKTOP
Per garantire un'adeguata ventilazione, disporre uno spazio libero di 4" su ogni lato e da eventuali pareti.
4 pollici
4 pollici
4 pollici
4 pollici
MONTAGGIO A PARETE: INSTALLAZIONE ORIZZONTALE
Per garantire un'adeguata ventilazione, disporre uno spazio libero di 4" su ogni lato e da eventuali pareti. Le
istruzioni per l'installazione in dettaglio sono fornite presso il rivenditore, consultare la guida
opzionale per l'installazione della staffa da montaggio a parete reclin-abile e per la configurazione.
4 pollici
4 pollici
4 pollici 4 pollici
4 pollici
9
PREPARAZIONE
POSIZIONAMENTO DEL DISPLAY
■
Il modello mostrato qui può essere diverso dal vostro apparecchio.
REGOLARE LA POSIZIONE DEL PANNELLO NEI DIVERSI MODI PER OTTENERE IL MASSIMO COMFORT.
• Gamma d'inclinazione
COLLOCAZIONE
Posizionare l'impianto in modo che nessuna sorgente luminosa intensa o che la luce del sole colpiscano direttamente la superficie dello
schermo. È consigliabile prestare attenzione al fine di non esporre l'impianto a vibrazioni, umidità, polvere o calore superflui. Accertarsi
inoltre che l'impianto sia collocato in una posizione che consenta un ricircolo d'aria privo di ostacoli. Non coprire le aperture di ventilazione presenti sulla parte posteriore.
Per il montaggio a parete dell’unità fissare la staffa di montaggio (opzionale) al retro dell’unità.
Se si monta l’unità a parete con la staffa di montaggio opzionale, fare attenzione a non farla cadere.
- Utilizzare viti e supporti a muro conformi con standard VESA.
- L'uso di viti più lunghe di quanto consigliato potrebbe danneggiare il prodotto.
- L'uso di viti non conformi con lo standard VESA può danneggiare il prodotto o provocarne la fuoriuscita dal muro. Non si assume
alcuna responsabilità per eventuali danni risultanti dalla mancata osservanza di queste istruzioni.
< Dimensioni staffa di montaggio a vite >
1. M197WD/ M227WD: distanza fori 100 mm x 100 mm
2. M237WD: distanza fori 75 mm x 75 mm
AAvvvveerrtteennzzaa::
Quando si regola l'angolazione dello schermo, non mettere
le dita tra la parte superiore del monitor e il corpo del supporto. Pericolo di lesioni.
-6
°
~ -2
°
12
°
~ 18
°
10
PREPARAZIONE
SISTEMA DI SICUREZZA KENSINGTON
- Il prodotto è dotato sul pannello posteriore di un connettore del sistema di sicurezza Kensington.
Connettere il cavo del sistema di sicurezza Kensington come indicato sotto.
- Per maggiori dettagli in merito all'installazione e all'impiego del sistema di sicurezza
- Per maggiori dettagli in merito all'installazione e all'impiego del sistema di sicurezza Kensington, consultare
la guida dell'utente fornita in dotazione con il sistema di sicurezza Kensington.
Per maggiori informazioni, contattare
hhttttpp::////wwwwww..kk eennssiinnggttoonn..ccoomm
, la homepage su internet di
Kensington. Kensington commercializza sistemi di sicurezza per attrezzature elettroniche costose
come PC portatili e proiettori LCD.
NNoott aa::
- Il sistema di sicurezza Kensington è un accessorio opzionale.
NNoott aa::
a. Se il prodotto sembra freddo al tocco, si può verificare un leggero tremolio all'accensione.
Questo è normale, non c'è niente di errato con la TV.
b. Sullo schermo possono essere visualizzati alcuni minuscoli punti difettosi, che sembrano rossi,
verdi o blu. Tuttavia non producono effetti negativi sulle prestazioni del monitor.
c. Evitare di toccare lo schermo LCD o di tenere le dita sulla sua superficie per periodi di tempo prol
ungati.Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.
<M197WD/M227WD> <M237WD>
11
PREPARAZIONE
AV 3
L/ MONO
R
AUDIO
VIDEO
S-VIDEO
AUDIO
VIDEO
AV 1 AV 2
ANTENNA
IN
EJECT
HDMI/DVI IN 1 HDMI IN 2
AV 3
L/ MONO
R
AUDIO
VIDEO
S-VIDEO
AUDIO
VIDEO
AV 1 AV 2
ANTENNA
IN
EJECT
HDMI/DVI IN 1 HDMI IN 2
■
Per ottenere una qualità ottimale delle immagini, regolare l’orientamento dell’antenna.
■
Non sono forniti il cavo e il convertire dell’antenna.
■
Per impedire di causare danni al dispositivo, non collegare mai eventuali cavi di alimentazione fino a quando non
è stato completato il collegamento di tutti i dispositivi.
Abitazioni / Appartamenti plurifamiliari
(Collegamento all’antenna centralizzata)
Abitazioni / case monofamiliari
(collegamento con antenna esterna)
Cavo coassiale RF (75 ohm)
COLLEGAMENTO ANTENNA
Antenna
UHF
AAmmpplliiffiiccaatt
oorree ddeell
sseeggnnaallee
VHF
■
In zone con segnale debole, per ottenere una migliore qualità dell'immagine, installare un amplificatore di segnale all'antenna come indicato sopra.
■
Se il segnale deve essere suddiviso tra due televisori, utiliz-zare uno sdoppiatore del segnale dell’antenna per
stabilire il collegamento.
Presa
antenna
centralizzata
Antenna esterna
(VHF, UHF)
12
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
Collegare le uscite del decoder dell'impianto alle prese
CCOOMMPPOONNEENNTT IINN
(Y PB P
R) presenti sull'impianto.
Collegare il cavo audio dal decoder dell'impianto alle prese
CC OOMMPPOO NNEENNTT IINN AAUUDD II OO
dell'impianto.
Premere il pulsante
IINNPPUUTT
per selezionare Component
2
3
1
CONFIGURAZIONE DEL RICEVITORE HD
■
Per impedire di causare danni al dispositivo, non collegare mai eventuali cavi di alimentazione fino a quando non è
stato completato il collegamento di tutti i dispositivi.
■
Il modello mostrato qui può essere diverso dal vostro apparecchio.
Collegamento con cavo component
Segnale
480i/576i
480p/576p
720p/1080i
1080p
Component
Sì
Sì
Sì
Sì
HDMI
No
Sì
Sì
Sì
VIDEO
COMPONENT
IN
AUDIO
Y
P
B
P
R
L
R
1
2
13
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
Collegamento con cavo HDMI
Collegare l'uscita
HH DDMMII //DDVV II IINN
del decoder digitale al HDMI
presente sull ’apparecchiatura.
1
Collegare il decoder digitale al jack HDMI IN sul set.
Collegare le uscite audio del decoder al
AAUUDDIIOO IINN
((RRGGBB// DDVVII))
presente sull'apparecchiatura.
Accendere il decoder digitale.(Consultare il manuale
dell ’utente per il decoder digitale).
2
3
1
Quando si collega un HDMI ad un cavo DVI
HDMI
1
2
1
DVI OUTPUT
AUDIO
R
L
AUDIO IN
(RGB/DVI)
HDMI
1
2
1
2
NOTA
!
G
L'ingresso HDMI non supporta la modalità PC. Se è connesso in modalità PC, lo schermo potrebbe non
essere visualizzato correttamente.
14
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
CONFIGURAZIONE DEL DVD
Collegamento con cavo component
IInnggrree ss ss ii ddeell CCoommppoonneennttee
Potete migliorare la qualità dell’immagine se collegate il lettore di DVD all’ingresso "Component" come qui sotto indicato.
Porte componente sull'apparecchio
YPBP
R
Uscite video del lettore di DVD
Y
Y
Y
Y
P
B
B-Y
Cb
Pb
P
R
R-Y
Cr
Pr
Collegare le prese di uscita video (Y P
B PR) del DVD alle prese
CCOOMMPPOONN EENNTT IINN AAUUDDIIOO
sockets (Y PB PR)
dell'impianto.
Collegare il cavo audio dal DVD alle prese
CCOOMMPPOONNEENN TT IINN AAUUDDIIOO
dell'impianto.
Premere il pulsante
IINNPPUUTT
per selezionare Component.
Premere il pulsante
PPLLAAYY
sul DVD.
L'immagine della riproduzione del DVD viene visualizzata su schermo.
2
3
4
1
VIDEO
COMPONENT
IN
AUDIO
Y
P
B
P
R
L
R
1
2
15
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
Collegamento con cavo scart
Collegare la presa Euro scart del DVD alla presa Euro scart
dell'impianto.
Premere il pulsante
IINNPPUUTT
per selezionare AV 1.
Se collegato a una presa scart AV2 Euro, selezionare AV2
come ingresso.
Premere il pulsante
PPLLAAYY
sul DVD.
L'immagine della riproduzione del DVD viene visualizzata su
schermo.
2
3
1
Collegamento con cavo HDMI
Collegare l’uscita HDMI del DVD al jack HDMI IN sul
set.
1
GG
L’unità può ricevere simultaneamente il segnale audio e video adoperando un cavo HDMI.
GG
Se il lettore DVD non supporta HDMI auto, sarà necessario impostare la risoluzione di output del DVD in modo
appropriato.
NOTA
!
NOTA
!
G
I segnali del tipo RGB. cioè i segnali rossi, verdi e blu possono venire selezionati solo per la Euro scart 1 e
si può ricevere AV1. Questi segnali vengono trasmessi, per esempio, da una TV a pagamento, videogioco
o da unità CD per foto ecc.
G
Si prega di utilizzare il cavo scart schermato.
AUDIO
(L)
(R)
AUDIO/
VIDEO
AV 1 AV 2
1
HDMI
1
2
AV 1 AV 2
1
16
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
CONFIGURAZIONE DEL VCR
■
Per evitare rumore sull'immagine (interferenza) lasciare una distanza adeguata tra VCR e l'apparecchio.
■
In genere, sul VCR viene visualizzata una immagine fissa. Se l'utente utilizza il formato immagine 4:3 per lungo
tempo, sui lati dello schermo può restare impressa un'immagine residua.
OUTPUT
SWITCH
ANT IN
R
S-VIDEO VIDEO
ANT OUT
L
ANTENNA IN
Jack a parete
Antenna
1
2
Configurazione del VCR
Collegate l’uscita RF del vostro videoregistratore alla presa dell’antenna posta
sul retro dell’apparecchio.
Collegate il cavo dell’antenna all’ingresso RF del videoregistratore (VCR).
Memorizzate il canale video su un numero di programma di vostra scelta riferendovi le istruzioni del paragrafo "Sintonizzazione manuale dei programmi".
Selezionate il numero di programma del canale video.
Premete il tasto
PPLLAAYY
del videoregistratore.
1
2
3
4
5
17
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
Collegamento con un cavo RCA.
Collegare le uscite audio/video del VCR alle uscite
AUDIO/VIDEO dell’unità.
Premere il tasto INPUT per selezionare AV3.
Premere il tasto PLAY sul VCR.
Sullo schermo appare l’immagine riprodotta dal VCR.
2
3
1
Collegamento con un cavo S-Video.
Collegare l’uscita S-Video del VCR all’uscita S-VIDEO
dell’unità.
Collegare il cavo audio dell’S-VIDEO del VCR alle
uscite AUDIO dell’unità.
Premere il tasto INPUT per selezionare AV3.
Premere il tasto PLAY sul VCR.
Sullo schermo appare l’immagine riprodotta dal VCR.
2
3
4
1
NOTA
!
GG
Se si possiede un VCR mono, collegare il cavo audio dal VCR al connettore AUDIO L/MONO dell’unità.
VIDEO ANT IN
ANT OUT
S-VIDEO
L
R
VIDEO AUDIO
(MONO)
S-VIDEO
L
R
AV-IN 3
1
VIDEO AUDIO
(MONO)
S-VIDEO
L
R
AV-IN 3
VIDEOANT IN
ANT OUT
OUTPUT
SWITCH
34
S-VIDEO
L
R
1
2
18
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
Collegamento con cavo scart
Collegate la presa Euro scart del videoregistratore alla
presa Euro scart dell’apparecchio.
Premete il tasto
PPLLAAYY
del videoregistratore (VCR).
Se il VCR dispone di un’uscita con tensione di commutazione,
il TV stesso seleziona automaticamente AV 1 . Se volete
guardare i programmi televisivi, premete il tasto
DD
//
EE
o i
tasti NUMERICI.
Se collegato a una presa scart AV2 Euro, selezionare AV2
come ingresso.
Altrimenti premete il tasto
IINNPPUUTT
del telecomando per
selezionare AV1. L’immagine riprodotta dal videoregistratore apparirà sullo schermo.
Potete anche registrare i programmi ricevuti dal prodotto
sul nastro video.
2
1
NOTA
!
G
I segnali del tipo RGB. cioè i segnali rossi, verdi e blu possono venire selezionati solo per la Euro scart
1 e si può ricevere AV1. Questi segnali vengono trasmessi, per esempio, da una TV a pagamento,
videogioco o da unità CD per foto ecc.
G
Si prega di utilizzare il cavo scart schermato.
Inserire il modulo CI nello slot PCMCIA (Personal
Computer
Memory Card International Association) dell'apparecchio come indicato.
Per maggiori informazioni, consultare pag. 43.
1
INSERIMENTO DEL MODULO CI
-- PPeerr pprree nndd eerree vvii ssiioonnee ddeeii sseerrvviizzii ccooddiiffiiccaattii ((aa ppaaggaa--
mmeenntt oo)) iinn mmooddaalliitt àà TTVV ddiiggiittaallee..
-- QQuueessttaa ffuunnzziioonnaa lliittàà nnoo nn èè ddiissppoonniibbiillee iinn ttuuttttii ii
ppaaeessii..
AUDIO/
VIDEO
AV 1V 1 AV 2V 2
AUDIO
(L)
(R)
1
PCMCIA
CARD SLOT
TVTVTV
1
19
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
CONFIGURAZIONE DEL PC
Questo prodotto offre capacità Plug and Play, questo significa che il PC regola automaticamente le impostazioni
dell'apparecchio.
Collegamento con cavo a 15 pin D-sub
4
Collegate il cavo del segnale dall’uscita del monitor del PERSONAL COMPUTER all’ingresso PC dell’apparecchio.
Collegate il cavo audio dal PC alla presa
AAUUDDIIOO IINN
((RRGGBB// DDVVII))
dell’apparecchio.
Premete il tasto
IINNPPUUTT
button to select
RGB.
Accendete il PC e lo schermo del computer apparirà su quello del televisore.
Il televisore può essere utilizzato come monitor del computer.
2
3
1
RGB OUTPUT
AUDIO
AUDIO IN
(RGB/DVI)
RGB IN (PC)
1
2
NOTA
!
GG
Utilizzare cavi di interfaccia segnale schermati (cavo D-sub 15 pin, cavo DVI) con nuclei in ferrite per assi-
curare la compatibilità standard per il prodotto.
20
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
Collegamento con un cavo DVI
Collegare l’uscita DVI del PC al jack DVI-IN sul set.
Collegare il cavo audio dal PC alle prese
AAUUDDIIOO IINN
((RRGGBB//DDVVII))
dell'impianto.
2
1
NOTA
!
GG
Se l’apparecchio è freddo, è normale un tremolio
quando viene acceso. Si tratta di una cosa normale e quindi l’apparecchio funziona bene.
GG
Se possibile utilizzare la modalità video
1360x768@60Hz per ottenere la migliore qualità dell'immagine per il monitor LCD. Se viene
impiegata ad altre risoluzioni, potrebbero essere
eventualmente visualizzate su schermo immagini
elaborate o in scala. Il dispositivo è stato impostato di default sulla modalità 1360x768@60Hz .
((MM1199 77WWDD))
GG
Se possibile utilizzare la modalità video
1920x1080@60Hz per ottenere la migliore qualità dell'immagine per il monitor LCD. Se viene
impiegata ad altre risoluzioni, potrebbero essere
eventualmente visualizzate su schermo immagini
elaborate o in scala. Il dispositivo è stato impostato di default sulla modalità 1920x1080@60Hz .
((MM22 2277WWDD//MM223377WWDD))
GG
Sullo schermo possono apparire alcuni difetti,
sotto forma di macchie rosse, verdi o blu.
Comunque ciò non pregiudica la prestazione del
monitor.
GG
Non premete lo schermo LCD con il dito per
lungo tempo perché potrebbero rimanere delle
tracce.
GG
Evitare di tenere un'immagine fissa sullo schermo
per lunghi periodi di tempo, in quanto potrebbe
rimanere impressa inpermanenza sullo schermo;
utilizzare se possibile uno a screen saver.
AUDIO
DVI OUTPUT
AUDIO IN
(RGB/DVI)
DVI-D
1
2
21
COPERCHIO POSTERIORE PER L'ORGANI ZZAZIONE DEI CAVI
Unire i cavi in un passacavi come illustrato.
Raggruppare i cavi con un fermacavi come
indicato nell'illustrazione.
<<MM1199 77 WWDD// MM222277WWDD>>
<<MM22 3377WWDD>>
Passacavi
Fermacavo
22
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
RGB/DVI [PC]
<M197WD> <M227WD/M237WD>
<M197WD/M227WD/M237WD>
Modalità supportata HDMI[DTV]
60
60
50
50
60
60
60
60
50
24
24
30
30
50
60
60
31.47
31.5
31.25
37. 5
44.96
45
33.72
33.75
28.125
26.97
27
33.72
33.75
56.25
67. 43
67. 5
Resolution
720x480/60p
720x576/50p
1280x720/60p
1280x720/50p
Horizontal
Frequency(kHz)
Vertical
Frequency(Hz)
1920x1080/60i
1920x1080/50i
1920x1080/24p
1920x1080/30p
1920x1080/50p
1920x1080/60 p
Resolution
640x480
800x600
720x 400
10 2 4 x 7 6 8
Horizontal
Frequency(kHz)
Vertical
Frequency(Hz)
70
60
75
60
75
60
75
60
60
60
31.468
31.469
37. 500
37. 879
46.875
48.363
60.123
47. 776
47. 712
47. 7
12 8 0 x 76 8
13 6 0 x 76 8
1366x768
Resolution
640x480
800x600
720x400
10 2 4 x 7 6 8
Horizontal
Frequency(kHz)
Vertical
Frequency(Hz)
70
60
75
60
75
60
75
75
60
75
60
60
60
60
31.468
31.469
37. 500
37. 879
46.875
48.363
60.123
67. 500
63.981
79.976
64.674
65.290
75.000
66.587
1280x1024
1152x864
1680x1050
1600x1200
1920x1080
23
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI

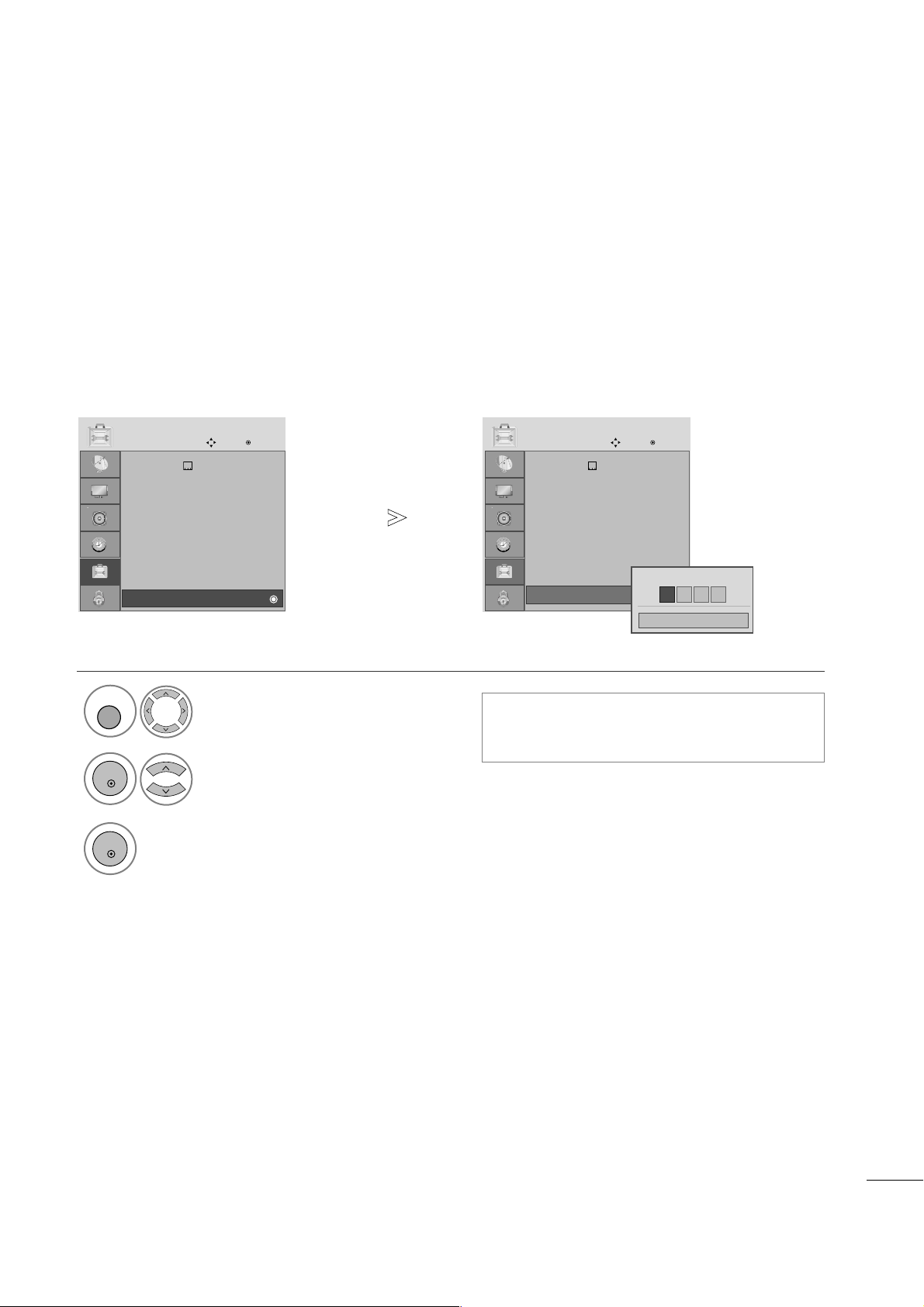

CONFIGURAZIONE DELLO SCHERMO PER LA MODALIT‹ PC
Ripristina Position, Size e Phase alle impostazioni predefinite.
Questa funziona nel seguente modo: RGB [PC].
Ripristina schermo
1
Selezionare
IIMMMMAAGGIINNEE
.
2
Selezionare
SSCCHHEERRMMOO
.
3
Selezionare
RReesseett((RRiipprriissttiinnaa))
.
5
Esegui ripristina.
MENU
OK
OK
OK
4
Selezionare
SS ÌÌ
.
OK
• Premere il pulsante MENU o EXIT per chiudere la finestra del menu.
• Premere il tasto BACK per passare al menu precedente.
• Contrasto : 100
• Luminosità : 50
• Nitidezza : 8
• Colore : 50
• Tinta : 0
• Controllo avanzato
• Reset immagini
IMMAGINE
Spo.
OK
D
Schermo
Selezione
Auto config.
SCHERMO
Spo.
Prec.
BACK
Risoluzione
Posiz.
Dimensioni
Fas e
Reset
G
RG
24

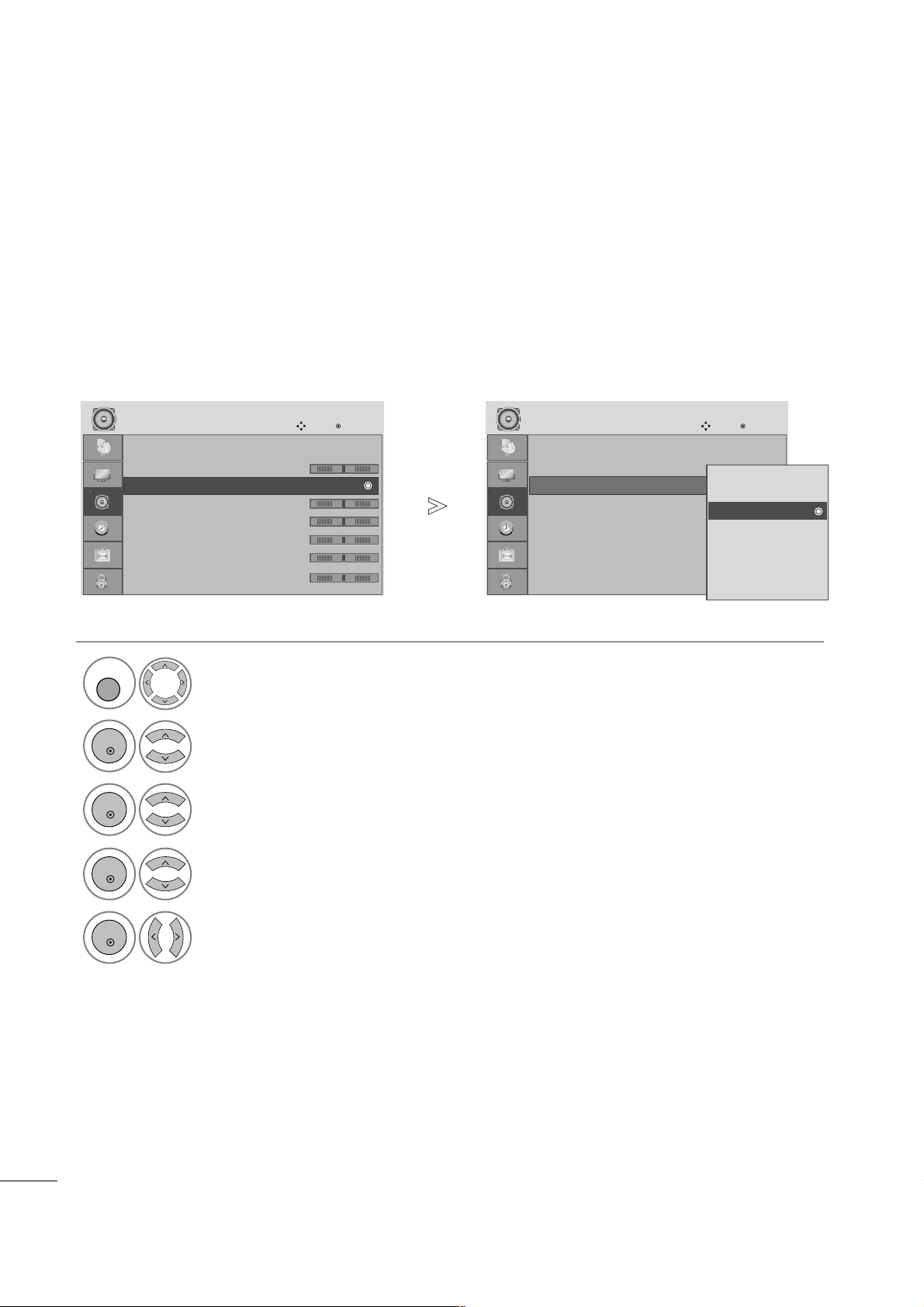

CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
Se l'immagine non è chiara dopo la regolazione automatica e se soprattutto i caratteri appaiono mossi, regolare
la fase dell'immagine manualmente.
Questa funziona nel seguente modo: RGB [PC].
Regolazione per la Posizione, Dimensione, Fase dello schermo
1
Selezionare
IIMMMMAAGGIINNEE
.
2
Selezionare
SSCCHHEERRMMOO
.
3
Selezionaret
PPoo ss iizz.., DDii mmeennssiioonnii o FFaa ssee
.
4
Effettuare le regolazioni necessarie.
• Premere il pulsante MENU o EXIT per chiudere la finestra del menu.
• Premere il tasto BACK per passare al menu precedente.
• Contrasto : 100
• Luminosità : 50
• Nitidezza : 8
• Colore : 50
• Tinta : 0
• Controllo avanzato
• Reset immagini
IMMAGINE
Spo.
OK
D
Schermo
Auto config.
SCHERMO
Spo.
Risoluzione
Posiz.
G
Dimensioni
Fas e
Reset
GF
D
E
Prec.
BACK
RG
MENU
OK
OK
25
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
Per visualizzare un'immagine normale, far corrispondere la risoluzione della modalità RTGB con la risoluzione
della modalità PC.
Questa funziona nel seguente modo: RGB [PC].
Selezione della risoluzione
1
Selezionare
IIMMMMAAGGIINNEE
.
2
Selezionare
SSCCHHEERRMMOO
.
3
Selezionare
RRiissoolluuzzii oonnee
.
4
Selezionare la risoluzione desiderata.
MENU
OK
OK
• Premere il pulsante MENU o EXIT per chiudere la finestra del menu.
• Premere il tasto BACK per passare al menu precedente.
• Contrasto : 100
• Luminosità : 50
• Nitidezza : 8
• Colore : 50
• Tinta : 0
• Controllo avanzato
• Reset immagini
IMMAGINE
Spo.
OK
D
Schermo
1024 x 768
1280 x 768
1360 x 768
1366 x 768
Auto config.
SCHERMO
Spo.
Risoluzione
G
Posiz.
Dimensioni
Fas e
Reset
Prec.
BACK
1400 x 1050
1680 x 1050
Auto config.
SCHERMO
Spo.
Risoluzione
G
Posiz.
Dimensioni
Fas e
Reset
Prec.
BACK
<M197WD>
<M227WD/M237WD>
RG
26
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
1
Regola automaticamente la posizione dell’immagine e ne minimizza l'instabilità. Se dopo la regolazione l’immagine non risulta ancora corretta, il dispositivo funziona correttamente, ma richiede un’ulteriore messa a
punto.
AAuuttoo ccoonnffii gguurr ee [[CCoonnffii gguurr aazziioonnee aauuttoommaatt iiccaa]]
Questa funzione è utile per la regolazione automatica della posizione dello schermo,dell'orologio e della
fase.L'immagine visualizzata risulta instabile per alcuni secondi durante l'ese cuzione della procedura di configurazione automatica.
Configurazione automatica (solo in modalit‹ RGB [PC])
• Premere il pulsante MENU o EXIT per chiudere la finestra del menu.
• Premere il tasto BACK per passare al menu precedente.
• Se la posizione delle immagini non è ancora corretta,
tentare di eseguire la regolazione automatica ancora una
volta.
•
Se l'immagine necessita di essere nuovamente
regolata dopo la regolazione automatica in RGB
(PC), potete registrare la
PPoo ss iizz.., DDii mmeennssiioonnii
o
FFaa ssee
.
Selezionare
IIMMMMAAGGIINNEE
.
2
Selezionaree
SSCCHHEERRMMOO
.
3
Selezionare
AAuuttoo ccoonnff iigg..
MENU
OK
OK
5
Esegui la Configurazione automatica
OK
4
Selezionare
SS ÌÌ
.
OK
• Contrasto : 100
• Luminosità : 50
• Nitidezza : 8
• Colore : 50
• Tinta : 0
• Controllo avanzato
• Reset immagini
IMMAGINE
Spo.
OK
D
Schermo
Selezione
Auto config.
G
SCHERMO
Spo.
Risoluzione
Posiz.
Dimensioni
Fas e
Reset
Prec.
BACK
11.. UUssoo ddeellll''OOSS DD
RG
27
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
22.. UUssoo ddii OOKK ((tt aassttoo ccoonnttrroolllloo oo tteelleeccoommaanndd oo ))
AAuuttoo iinn eesseeccuuzzii oonn ee
1
Premere OK.
<<RRiissoolluu zziioonnee 11336600 xx 776688>>
<<AAllttrree rriissoo lluuzzii oonn ii>>
OK
2
Premere OK.
OK
Questa funzione è disponibile solo per segnali RGB.
Auto in esecuzione
Per una visione ottimale
modificare la risoluzione a 1360 x 768
AAuuttoo iinn eesseeccuuzzii oonn ee
<<RRiissoolluu zziioonnee 11992200 xx 11008800>>
<<AAllttrree rriissoo lluuzzii oonn ii>>
2
Premere OK.
OK
Auto in esecuzione
Per una visione ottimale
modificare la risoluzione a 1920 x 1080
Auto Config.
GG
(OK)
• Se non si desidera eseguire la configu-
razione automatica, non premere OK
<<MM119977WWDD>>
<<MM222277WWDD//MM223377WWDD>>
28
GUARDARE LA TV / CONTROLLO PROGRAMMI
CONTROLLI DEL TELECOMANDO
Quando usate il telecomando, puntarlo al sensore del telecomando sull'apparecchio.
POWER
TV/PC
INPUT
Accende o spegne il set.
Seleziona la modalità TV o PC
Accende l'apparecchio.
La modalità di input esterno cambia secondo una
sequenza regolare. Accende il set.
TV/RADIO
I/II
MUTE
Seleziona il canale Radio o TV.
Per selezionare l ’uscita audio. (Consultare pag.65,66)
Per attivare e disattivare l ’audio.
0~9 number
button
LIST
Q.VIEW
Seleziona un programma.
Seleziona gli elementi numerati in un menu.
Per far apparire sullo schermo la tavola dei programmi.
(Consultare pag.44)
Per tornare al programma precedente.
MENU
EXIT
INFO i
GUIDE
THUMBSTICK
(Up/Down/Left/
Right)
OK
Per selezionare un menù. (Consultare pag. 32)
Cancella tutti display su schermo.
Mostra le informazioni correnti dello schermo.
Mostra l'elenco dei programmi. (Consultare pag.45-47)
Consente di navigare i menu visualizzati sullo schermo e
di regolare le impostazioni di sistema in base alle proprie
esigenze.
Per far accettare le vostre selezioni o far apparire sullo
schermo il modo corrente.
VOLUME UP
/DOWN
BACK
*
FAV
Programme
UP/DOWN
Per regolare il volume.
Consente agli utenti di tornare indietro di un passaggio
in un'applicazione interattiva, EPG o in un'altra funzione
interattiva utenti.
Nessuna funzione
Visualizza il programma preferito selezionato.
(Consultare pag.38)
Seleziona un programma.
OK
MENU EXIT
GUIDE
RATIO
123
456
789
0
Q.VIEW
LIST
TV/PC INPUT
POWER
VOL PR
INDEX
SLEEP
HOLD
REVEAL
SUBTITLE
UPDATE
I/II
MUTE
TEXT
BACK
FAV
TIME
INFO
i
TV/RADIO
*
?
29
GUARDARE LA TV / CONTROLLO PROGRAMMI
Inserimento delle pile
■
Aprire il coperchietto del vano batterie sul retro del teleco-mando.
■
Inserire due batterie AAA da 1.5V osservando la polarità corretta
(+con +,-con -). Non mescolare batterie vecchie con batterie
nuove.
■
Chiudere il coperchietto.
Coloured
buttons
Questi pulsanti sono impiegati per il teletext.(solo per
modelli con TELETEXT)o Sistemazione programmi.
(Consultare pag.38,39,45-47,83)
TELETEXT
BUTTONS
Questi tasti vengono utilizzati per il televideo.
Per maggiori dettagli vedere il paragrafo riguardante il telev-
ideo. (Consultare pag. 81-83)
1
RATIO(RAPPORTO
LARGHEZZA-ALTEZZA)
SLEEP
SUBTITLE
[sottotitoli]
Seleziona il formato dell ’immagine desiderato.
(Consultare pag.48,49)
Per regolare lo spegnimento automatico.
(Consultare pag.72)
Richiama i sottotitoli preferiti in modalità digitale.
OK
MENU EXIT
GUIDE
RATIO
123
456
789
0
Q.VIEW
LIST
TV/PC INPUT
POWER
VOL PR
INDEX
SLEEP
HOLD
REVEAL
SUBTITLE
UPDATE
I/II
MUTE
TEXT
BACK
FAV
TIME
INFO
i
TV/RADIO
*
?
1
1
Loading...
