LG LVC-C372HM, LVC-C372HP User Manual
摄像机
使用手册
型号 : LVC-C372HM/HP
在您安装、操作和调整此产品前,请仔细阅读本
手册。
CHINESE
RS-422/RS-485
COMMAND
2
三角形内的闪电箭头符号警示用户,产品外壳存
在未绝缘的危险电压,会产生对人身造成电击的
危险。
三角形内的惊叹号提醒用户,随设备一起提供的
印刷品中包含重要的操作和维护(维修)指南。
FCC 警告:
本设备会产生或使用无线电频率能量。如果自行对
此设备进行改装,则有可能会产生有害干扰,除非使用说明书中
有明确许可。如果用户对此设备进行未经授权的修改,则会失
去操作此设备的权利。
规定声明(U.S.A)
本产品经测试符合 FCC 第 15 部分有关 A 类数字设备的限
制条件。这些限制条件是为提供合理的保护措施,防止在商业
环境中操作此类设备时产生有害干扰而制定的。
本产品会产生、使用和辐射无线电频率能量。如未正确安装
和使用,可能对无线电通讯造成有害干扰。在住宅环境中使用
此产品会产生有害干扰,在此情况下用户需要自行采取措施消
除此干扰。
•
终端用户使用的此产品的电缆入口中提供了合适的导管引
入装置、剔除装置或密封套。
•
小心:如果电池更换不当,则会有爆炸的危险。请使用同一
型号或制造商建议的电池型号。请按照制造商的说明处置
废旧电池。
•
绝缘线穿过的金属孔应当具有光滑、圆形的表面,或者应
当是刷光的。
小心:为了减少电击的危险
请勿拆下前盖(或后盖)
内部没有任何用户可以维修的零部件
如需维修,请联系专业维修人员。
小心
电击危险
请勿打开
CHINESE
3
警告:不要将此设备安装在狭窄的空间中,例如书柜或类似的
空间。
警告:接线方法应该符合美国国家电气规程 ANSI/NFPA 70 之
规定。
警告:本产品为 A 类产品。在住宅环境下使用本产品时,它可
能会产生电磁干扰,在此情况下用户需要采取相应的措施。
警告:为了减少火灾或电击的危险,请勿使此产品淋雨或暴露
在潮湿的空气中。
小心:此产品的安装应该由专业服务人员进行,并应遵守当地
相应规定。
小心:为了避免电击的危险,请不要打开机壳,维修事宜应仅由
合格维修人员进行。
小心:本设备不能暴露在水中,也不能滴入或溅入水分。也不能
将任何装有液体的物品如花瓶放置在设备上。
此产品的制造符合 EEC DIRECTIVE
2004/108/EC 和 2006/95/EC 标准。
废旧电器的处理
1. 如果产品上贴有十字叉的带轮垃圾桶符
号,则表示此产品受欧洲指令 2002/96/
EC 监管。
2. 所有废弃电子电气产品必须与城市垃圾
类别分开处理,清运设施由政府或当地主
管部门指定。
3. 废旧电器的正确处置有助于避免其对环
境和人类健康带来的潜在不利影响。
4. 要进一步了解废旧电器的处理方式,请联
系市府办、废物处置服务机构或您购买
产品的商店。
4
重要安全说明
1. 阅读说明。- 操作本产品前应阅读所有的安
全说明和操作指南。
2. 妥善保管说明。- 安全、操作和使用说明可
供以后使用。
3. 注意所有警告信息。- 产品上和使用说明书
中的所有警告信息都应该严格遵守。
4. 遵守操作说明。- 严格遵守所有操作和使用
说明。
5. 不要在靠近水的地方使用此产品。– 例如:
浴缸、洗碗池、洗碗槽或洗衣桶旁边;潮湿的
地下室;游泳池旁边,等等。
6. 使用干布进行清洁。- 进行清洁前请将设备
从插座上拔下。不要使用液体清洁剂。
7. 不要挡住任何通风孔。按照制造商的使用说
明进行安装。- 机壳上的槽和开孔供通风之
用,以确保产品能够可靠工作并防止内部过
热。请不要将此产品放置在床上、沙发上、
地毯或其它类似物品上,以免堵住通风孔。此
产品不能采用内置式安装,如安装在书架或
其它架子上,除非制造商的说明书中允许这
样安装。
8. 不要在靠近热源如散热器、加热器、炉子或
其它能够产生热量的设备(包括放大器)附近
安装此设备。
CHINESE
5
9. 不要破坏极性或接地类型插头的安全性。极
性插头具有两个金属片,一个略微宽一些。
接地类型的插头具有两个金属片,第三个是
接地管脚。提供的宽金属片或第三个管脚用
于确保安全。如果提供的插头不能插入到您
的插座,请咨询电气技术员更换旧插座。
10. 不要踩踏电源线,或者挤压插头、插座以及
从设备引出的电源线。
11. 只使用制造商指定的附件。
12. 只使用制造商指定或随此
设备一同销售的推车、支
座、三角架、支架或桌
子。当使用推车时,在移
动推车/设备组件时务必
小心,以免推车翻倒导致
伤害。
13. 在有雷电或者长期不使用此设备时,请将此
设备断电。
14. 如需维修,请联系专业维修人员。当此设备
由于各种原因被损坏(如电源线或插头损
坏、液体溅入设备内部、有物体跌落到设
备里面、设备被暴露在雨中、设备无法正
常工作或设备跌落)时,请联系维修人员进
行维修。
6
目录和特点
目录
安全操作注意事项 . . . . . . . . . . . . 7
部件名和功能 . . . . . . . . . . . . . 8-9
控制 . . . . . . . . . . . . . . . . 10-12
外部键 (A/D IN) . . . . . . . . . . . . 13
连接 . . . . . . . . . . . . . . . . . . 14
设置菜单 . . . . . . . . . . . . . . 15-16

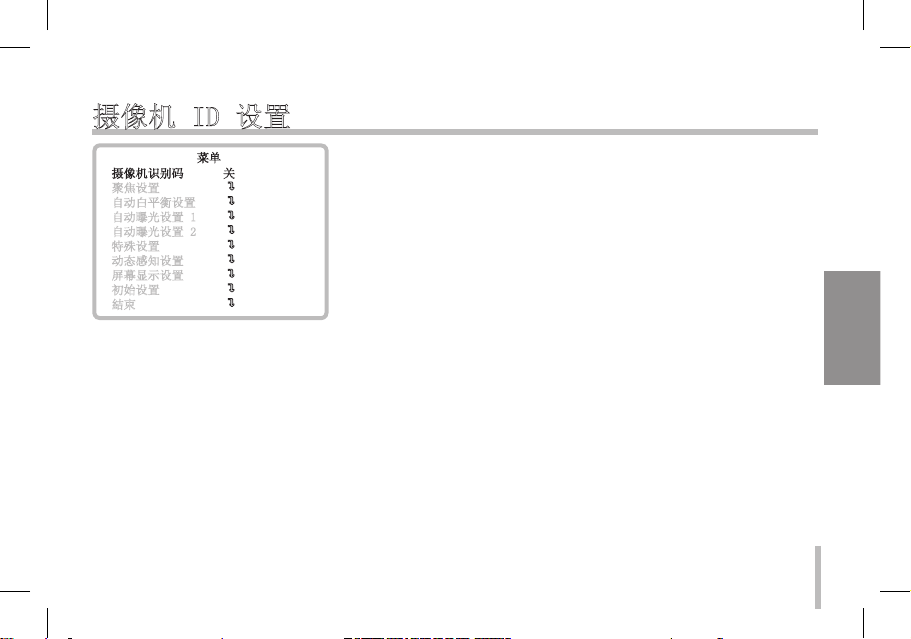

摄像机 ID 设置 . . . . . . . . . . . . . 17

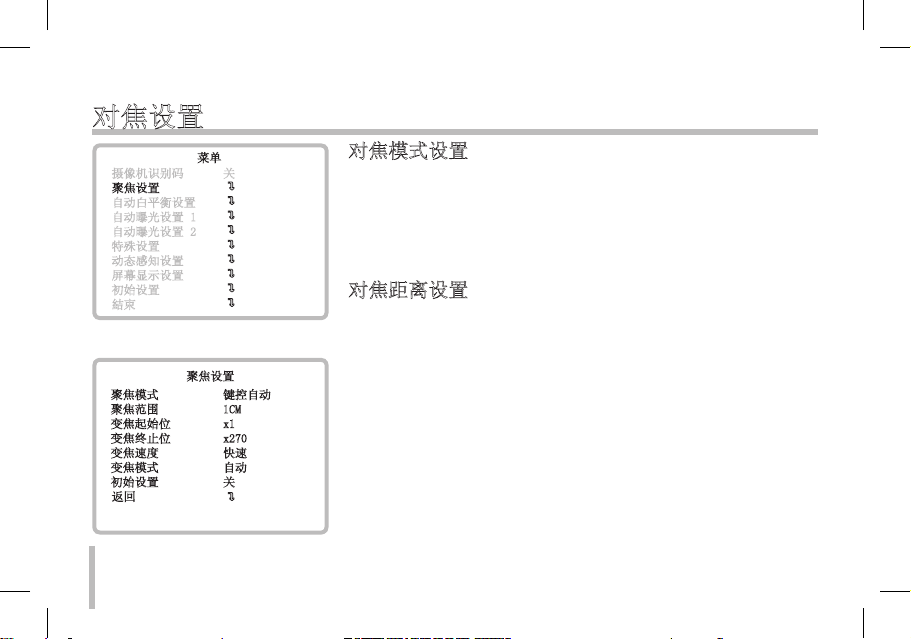

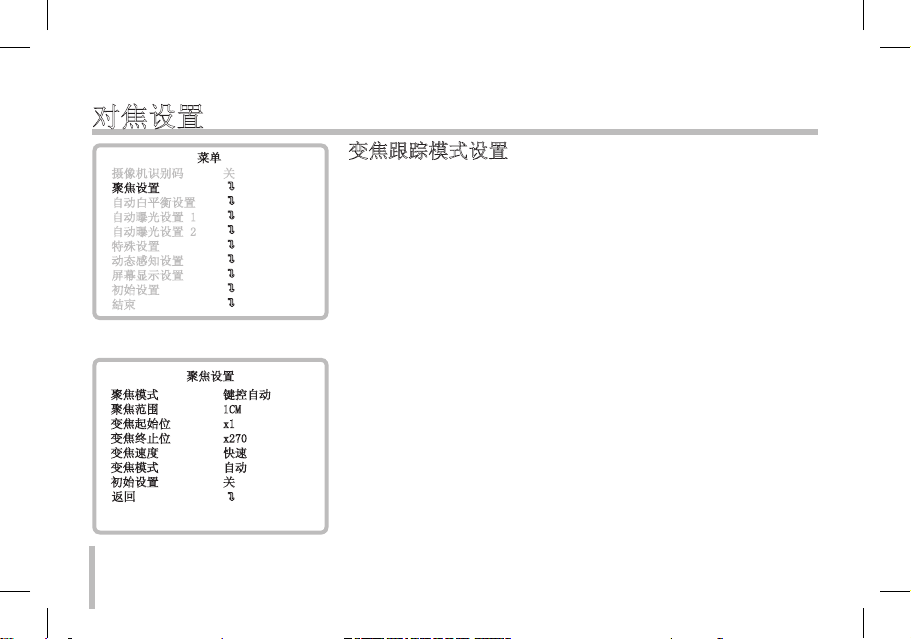

对焦设置 . . . . . . . . . . . . . . 18-20

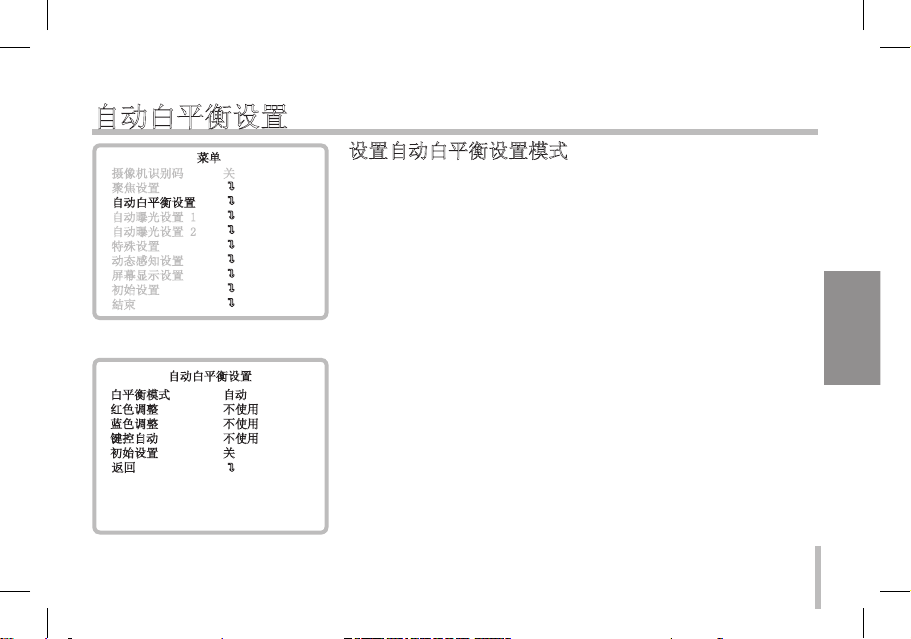

自动白平衡设置 . . . . . . . . . . . 21-23
自动曝光设置 1 设置 . . . . . . . . 24-26

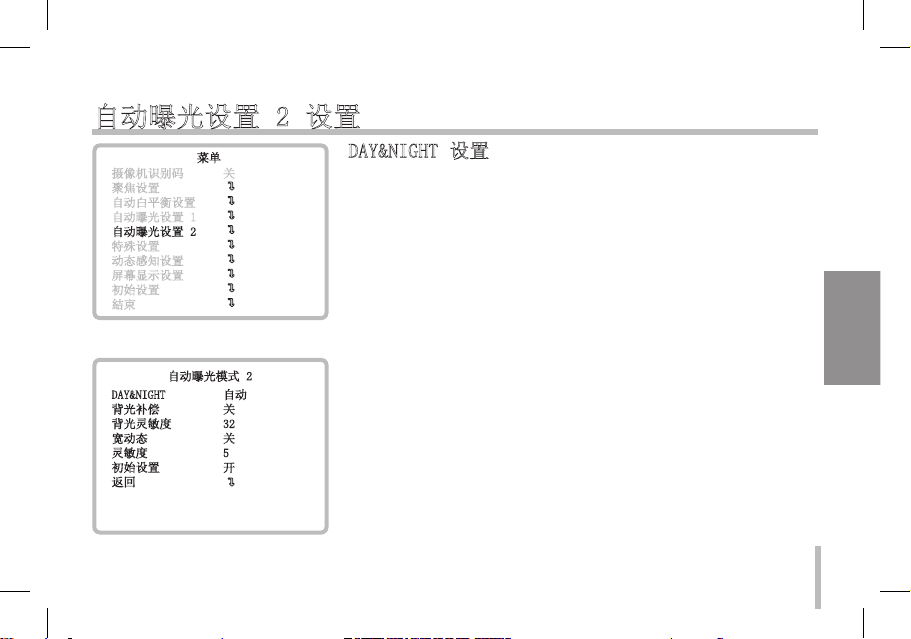

自动曝光设置 2 设置 . . . . . . . . 27-29

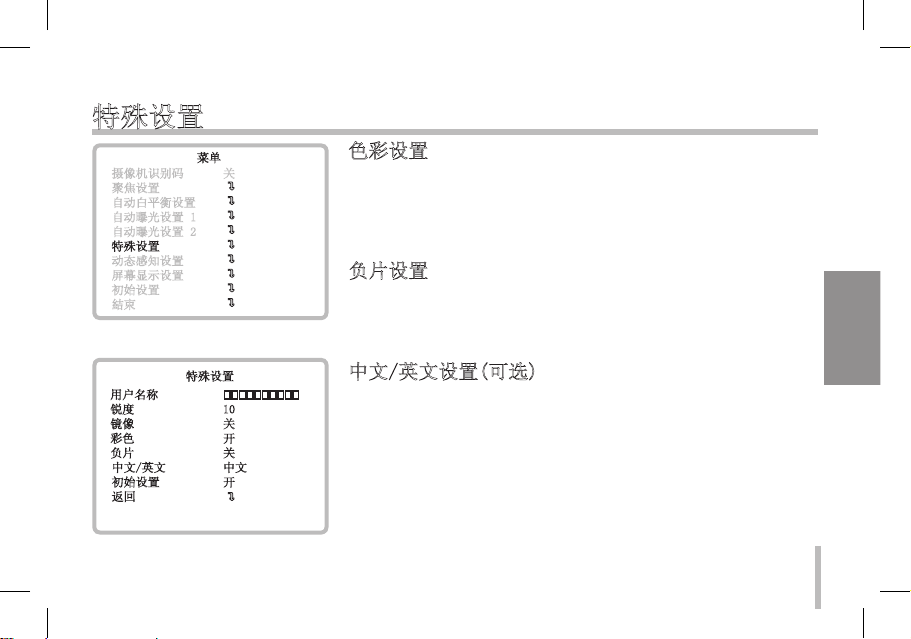

特殊设置 . . . . . . . . . . . . . . 30-31
运动检测设置 . . . . . . . . . . . . . . 32
动态感知设置设置 . . . . . . . . . . . . 33

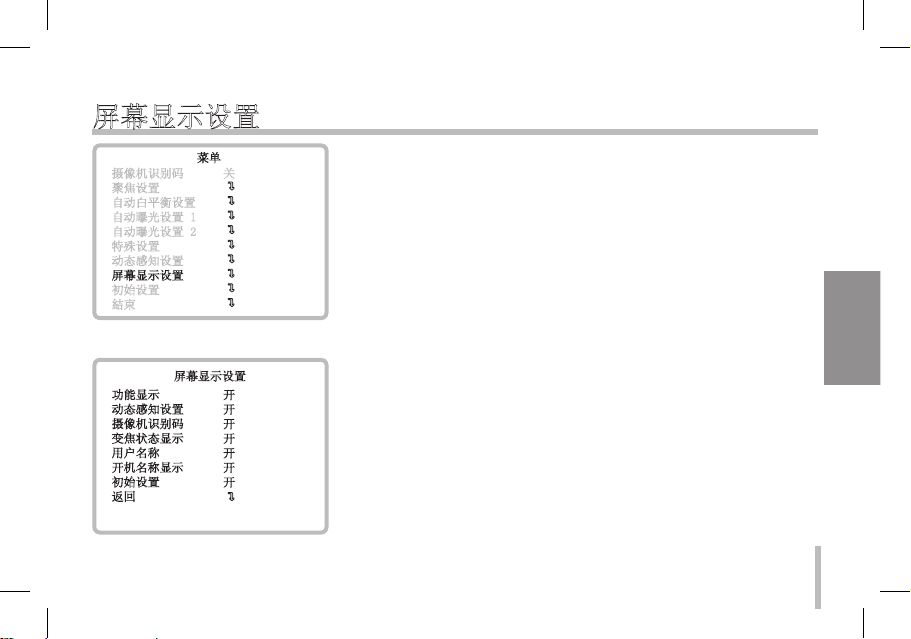

屏幕菜单显示 (OSD) . . . . . . . . . 34-36
规格 . . . . . . . . . . . . . . . . 37-38
产品特点
此电动变焦彩色摄像机是为监视系统专门设计
的。
• 高分辨率、高灵敏度的 1/4 英寸 CCD(电荷耦
合装置)
• 高倍数变焦镜头,x27 光学变焦,x270 数字变
焦(最高)
• 自动对焦
• 自动白平衡
• DC 光圈控制自动曝光
• 白天 & 黑夜功能
• WDR(宽动态范围)
CHINESE
7
安全操作注意事项
电源
此摄像机必须使用 12V DC UL 认证 2 类电
源。
搬运设备
请注意不要将水或其它液体溅到摄像机内部,也
不要让可燃性物品或金属物品掉入摄像机内。
如果摄像机内部有杂质,则可能会导致摄像机故
障或引发火灾或电击。
使用和存放地点
不要长时间观看过于明亮的物体(如灯具)。避免
在以下环境中使用或存放此设备。
• 过热或过冷的地方(工作温度 -10℃-50℃)。
• 潮湿或有灰尘的地方。
• 有雨的地方。
• 有强烈振动的地方。
• 靠近有强电磁辐射的地方,如收音机或电视发
射机附近。
设备保养
• 使用吹风机将表面的灰尘或脏物吹掉。
• 请使用干软布清洁机身。如果太脏,请使用带
有少量中性清洁剂的软布清洁,然后擦干。
• 请不要使用挥发性溶剂,如稀释剂、酒精、苯
和杀虫剂,它们会损坏表面或机身。
8
部件名和功能
1. 三脚架转接器
此转接器还可以安装到摄像机的底部
2. 镜头支座盖
3. 电源指示灯
4. 控制按钮
• T(远距)按钮
按此按钮时,图像为远距拍摄。
• N(拉近)按钮
在手动操作时,将焦距拉近。
• M(菜单)按钮
如果您要设置不同的功能,可按此键。
• W(广角)按钮
按此按钮时,图像为广角拍摄。
• F(拉远)按钮
在手动操作时,将焦距拉远。
• H(HOT) 按钮
用于更改白天 & 黑夜模式。
CONTROL
S - VIDEO
POWER
VIDEO
OUT
+ 12V DC -
a b
c
d
CHINESE
9
部件名和功能
5. CONTROL 接口
摄像机控制 Jack 接口(10 针 Din Jack 型)
6. 视频输出(S-Video 型)
连接到监视器的 S-Video 输入接口。
7. 视频输出(BNC 型)
连接到监视器的视频输入接口。
8. DC 12V 接线端
连接到 DC 12V 外部电源。
CONTROL
S - VIDEO
POWER
VIDEO
OUT
+ 12V DC -
e
f
g
h
10
控制
您可以通过摄像机背面的针形端子控制 PTZ 和
RS-485。
* 是电缆的颜色。(若提供)
1
3
5
7
9
2
4
6
8
10
1
3
5
7
9
2
4
6
8
10
CONTROL
S - VIDEO
POWER
VIDEO
OUT
+ 12V DC -
CN 312
ZOOM
COM
FOCUS
MENU/HOT
AD2
AD1
NC
TR+
TR-
GND
1
2
3
4
5
6
7
8
9
10
* Wire color
Green
Yellow
White
Yellow
Blue
Brown
Orange
Purple
Gray
Black
1
2
3
4
5
6
7
8
9
10
变焦 & 对焦
DC 控制
A/D Key 2 输入
A/D Key 1 输入
用于 RS-485 控制
通用地
1
2
3
4
5
6
7
8
9
10
* 接线颜色
绿色
黄色
白色
黄色
蓝色
褐色
橙色
紫色
灰色
黑色
CHINESE
11
控制
• RS-485 连接
• RS-232C TTL 连接(可选)
CN 312
ZOOM
COM
FOCUS
MENU/HOT
AD2
AD1
NC
TR+
TR-
GND
1
2
3
4
5
6
7
8
9
10
* Wire color
Green
Yellow
White
Yellow
Blue
Brown
Orange
Purple
Gray
Black
1
2
3
4
5
6
7
8
9
10
TR+
TR-
TR+
TR-
8
9
CN 312
ZOOM
COM
FOCUS
MENU/HOT
AD2
AD1
NC
TR+
TR-
GND
1
2
3
4
5
6
7
8
9
10
TR+
TR-
GND
RxD
TxD
GND
RD
TD
DTR
SG
DSR
RTS
CTS
RI
RD
TD
GND
8
9
10
Green
Yellow
White
Yellow
Blue
Brown
Orange
Purple
Gray
Black
1
2
3
4
5
6
7
8
9
10
CN 312
TR+
TR-
TR+
TR-
8
9
CN 312
RS-232C 驱动器
RS-485 控制器
(RS-232C D-Sub 9 接口)
12
控制
• 变焦 & 焦距 DC 控制连接
TR+
TR-
GND
RxD
TxD
GND
RD
TD
DTR
SG
DSR
RTS
CTS
RI
RD
TD
GND
8
9
10
ZOOM
COM
FOCUS
MENU/HOT
1
2
3
4
ZOOM ( + : Tele, - : Wide )
COMMON
FOCUS ( + : Near, - : Far )
MENU ( + : D&N, - : Menu)
Vcom + ( 6V~12V)
Vcom - (6V~12V)
CN 312
TR+
TR-
TR+
TR-
8
9
CN 312
CN 312
接收器/控制器
电压范围
ZOOM(+:远景,-:广角)
公用
FOCUS(+:拉近,-:拉远)
MENU(+:菜单,-:D&N)
