DEUTSCHDEUTSCH
WICHTIG
Bitte nehmen Sie sich ein wenig Zeit, um dieses
Benutzerhandbuch durchzulesen. Es enthält wertvolle
Informationen zur korrekten Handhabung dieses
Klimageräts und zur Vorbeugung von unsachgemäßer
Benutzung und kann Ihnen deshalb helfen, Zeit und Geld
zu sparen.
SICHERHEITSHINWEISE
Lesen Sie die Sicherheitshinweise aufmerksam durch, um
potentiellen Gefahren und Schäden vorzubeugen, die
durch unsachgemäße Benutzung oder falsche Installation
entstehen können. LG übernimmt keine Verantwortung für
Schäden, die auf unsachgemäße Benutzung zurückgehen.

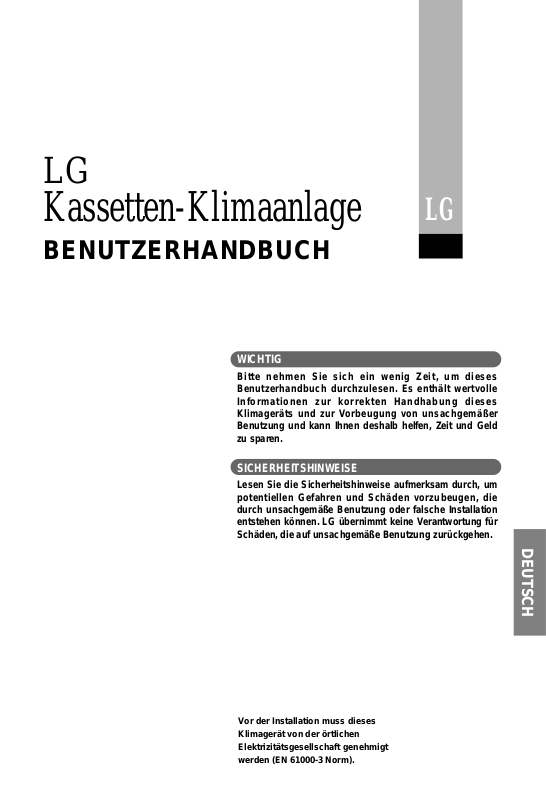

LG
Kassetten-Klimaanlage
BENUTZERHANDBUCH
LG
Vor der Installation muss dieses
Klimagerät von der örtlichen
Elektrizitätsgesellschaft genehmigt
werden (EN 61000-3 Norm).
Z ur Erinnerung
L esen Sie dieses Handbuch
Vorsicht
2
Kassetten-Klimaanlage Benutzerhandbuch
INHALTSVERZEICHNIS
Tragen Sie hier das Modell und die Seriennummer ein:
Modell #
Seriennummer #
Die Nummern finden Sie auf dem Etikett auf beiden Seiten des Geräts.
Name des Händlers
Kaufdatum
Das Handbuch enthält viele wertvolle Hinweise zur
korrekten Benutzung und Instandhaltung Ihres
Klimageräts. Ein wenig vorbeugende Aufmerksamkeit
kann Ihnen helfen, viel Zeit und Geld zu sparen.
Lösungen für häufig auftretende Probleme finden Sie
unter „Fehlersuche“. Wenn Sie beim Auftreten von
Problemen zunächst die aufgelisteten
Lösungsvorschläge durchlesen, brauchen Sie den
Kundenservice möglicherweise gar nicht zu rufen.
• Für Reparaturen und Wartung wenden Sie sich bitte
an einen autorisierten Servicepartner.
• Lassen Sie das Gerät von einem Fachinstallateur
installieren.
• Dieses Gerät sollte nicht von kleinen Kindern oder
gebrechlichen Personen ohne Beaufsichtigung
benutzt werden.
• Um sicherzustellen, dass Kinder nicht mit dem
Gerät spielen, sollten sie beaufsichtigt werden.
• Das Netzkabel sollte ausschließlich von
autorisiertem Fachpersonal ausgewechselt werden.
• Die Installation muss gemäß den nationalen
Verdrahtungsvorschriften erfolgen und darf nur von
autorisiertem Fachpersonal durchgeführt werden.
1. Sicherheitshinweise
2. Bedienungsanweisungen
3. Pflege und Wartung
4. Tipps zur Fehlersuche
Bevor Sie den Kundenservice rufen
ACHTUNG
VORSICHT
Verbotene Tätigkeiten
Obligatorische Tätigkeiten
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
Sicherheitshinweise
Sicherheitshinw
eise
3
DEUTSCH
Um Schäden an Gesundheit, Leben und Eigentum des Benutzers zu vermeiden, müssen die folgenden Regeln
beachtet werden:
Ein Betrieb ohne Berücksichtigung dieser Anleitung kann zu Verletzungen und Beschädigungen führen. Die Wichtigkeit dieser Regeln
ist in zwei Bereiche unterteilt:
■
Das Gerät niemals selbst einbauen, entfernen und wiedereinsetzen.
• Ein falscher Einbau kann zu auslaufendem Wasser, elektrischen Schlägen und Bränden führen. Für
Einbauarbeiten konsultieren Sie immer einen Spezialisten bzw. den nächsten autorisierten Händler.
Beachten Sie bitte auch, dass durch unsachgemäßen Einbau hervorgerufene Schäden nicht unter die
Garantieleistungen fallen.
• Das Gerät muss an einem gut zugänglichen Ort installiert werden. Die zusätzlichen Kosten zur Anschaffung
spezieller Wartungsausrüstung für die Gerätepflege gehen stets zu Lasten des Kunden.
Das Netzkabel nicht
beschädigen und kein fremdes
Netzkabel verwenden.
Schalter niemals mit nassen
Händen berühren.
Den Netzstecker immer fest
einstecken.
Das Gerät nicht durch das Einstecken oder
Herausziehen des Netzsteckers ein- oder
ausschalten.
Die Haut niemals längere Zeit der kühlen Luft
aussetzen.
Wenn Sie eine Auffälligkeit bemerken
(Brandgeruch, usw.) das Gerät anhalten und
den Netzstekcer ziehen.
Reparaturen und Umbauten sollten niemals
vom Kunden durchgeführt werden.
• Wird das Gerät mit offensichtlichen Schäden
weiterbetrieben, kann es zu Bränden und anderen
Problemen kommen.Setzen Sie sich in diesem Fall mit
Ihrem Händler in Verbindung.
• Unsachgemäße Eingriffe am Gerät können zu
Bränden, elektrischen Schlägen oder zu Verletzungen
durch ein Herabfallen des Gerätes führen.
Dieses Symbol steht für eine mögliche schwere oder tödliche Verletzung.
Dieses Symbol steht für die Möglichkeit von Verletzungen und
Sachschäden.
•
Ansonsten besteht die Gefahr elektrischer
Schläge und von Bränden.
•
Ein beschädigtes Netzkabel muss durch
den Hersteller, dessen Händler oder einer
ähnlich befugten Person durchgeführt
werden, um Gefahren zu vermeiden.
• Ansonsten besteht die Gefahr elektrischer
Schläge
• Ansonster kann die entstehende Hitze zu
elektrischen Schlägen oder Bränden
führen.
• Ansonsten besteht die Gefahr von elektrischen
Schlägen oder von Bränden aufgrund der
Hitzeentwicklung.
• Dies könnte Ihre Gesundheit schädigen.
VORSICHT
VORSICHT
VORSICHT
VORSICHT
4
Den Luftfilter nicht mit Wasser
reinigen.
Bei Verwendung in der Nähe
eines Ofens für ausreichende
Belüftung sorgen.
Wenn das Gerät gereinigt
werden soll, das Gerät
abschalten.
Haustiere oder Pflanzen
nicht dem direkten Luftstrom
aussetzen.
Keine Insektizide oder
entflammbaren Sprays
einsetzen.
Keine Installationen im
Zustand der der
Beschädigung belassen.
Keinen Herd betreiben, wo
der direkte Luftstrom des
Gerätes wirkt.
Wenn das Gerät für längere
Zeit nicht benutzt wird, den
Netzstecker ziehen.
Treten Sie nicht auf die
Außeneinheit und stellen Sie
nichts darauf ab.
Das Gerät nicht länger bei
feuchter Luft betreiben, z.B.
bei geöffnetem Fenster oder
geöffneter Tür.
Beim Montieren/Demontieren
der Verkleidung nicht auf
eine unstabile Bank stellen.
Nicht für andere Zwecke
verwenden als
vorgeschrieben.
Ein beschädigtes Netzkabel immer
durch ein entsprechendes neues
Kabel ersetzen, das beim
Fachmann erhältlich ist.
Beim Ausbauen des Luftfilters
die Metallteile der Inneneinheit
nicht berühren.
Die Hände nicht in die
Lüftungsöffnungen stecken,
während die Anlage läuft.
• Zum Reparieren oder Instandhalten des Gerätes, berechtigten Kundendiensttechniker
hinzuziehen.
• Zur Installation des Gerätes, einen Fachmann hinzuziehen.
• Diese Gerät ist ohne Beaufsichtigung nicht zur Bedienung durch Kleinkinder oder gebrechliche
Menschen vorgesehen.
• Achten Sie darauf, dass Kleinkinder nicht mit dem Gerät spielen.
• Wasser könnte in das Gerät
eindringen und die Isolation
verschlechtern. Das kann zu
elektrischen Schlägen führen.
• Es kann zu Sauerstoffmangel
führen.
• Da der Lüfter mit hoher
Geschwindigkeit läuft, können
Verletzungen die Folge sein.
• Haustiere oder Pflanzen könnten
so verletzt oder zerstört werden.
• Das könnte zu Bränden oder
Gehäuseverformungen führen.
• Das Gerät könnte herabfallen
und Verletzungen die Folge sein.
• Der Brennwert des Herdes oder
des Ofens könnte dadurch
vermindert werden.
• Dies kann zu Verletzungen
führen.
• Das Gerät könnte herabfallen
und so Verletzungen
hervorrufen.
•
Wird das Gerät in Räumen mit
hoher Luftfeuchte (mehr als 80%)
für längere Zeit im Kühlmodus
betrieben, kann Kondenswasser
aus dem Gerät austreten und den
darunter befindlichen Teppich
verschmutzen.
• Das Gerät könnte herabfallen und
so Verletzungen hervorrufen.
• Verwenden Sie die Klimaanlage
nicht zur Aufbewahrung von
Präzisionsgeräten, Speisen,
Kunstgegenständen, Pflanzen
oder Tieren. Das kann zu einer
Leistungsbeeinträchtigung usw.
führen.
• Ansonsten besteht die Gefahr
elektrischer Schläge und von
Bränden.
• Dies kann zu Verletzungen
führen.
• Der sich drehende Ventilator
kann Verletzungen hervorrufen.
AntibakterienfilterAntibakterienfilter
Signalrezeptor
Heizpumpen-Modell
Kühler-Modell
Fern
steuerung
Innenraum-Einheit
Luftauslass
Luft
einlass
Signalrezeptor
Außeneinheit
Luftauslass
Lufteinlass
(Seite, hinten)
Verbindungskabel
Abflußschlauch
Verbindungsrohr
Netzkabel
Luftauslass
Lufteinlass
(Seite, hinten)
Rohrverbindung
Abflußschlauch
Verbindungskabel
Schalterdeckel
Bedienungsanleitung
Bedienungsanlei
tung
5
DEUTSCH
Innen-Einheit, Außeneinheit
Signalrezeptor
Empfängt das Signal von der Fernbedienung.
(Ton beim Signalempfang: ein kurzer und ein langer Piepton.)
Betriebsmodus-Anzeigelampen
Ein/Aus : Leuchtet, wenn das Gerät läuft.
Filter : Leuchtet 2400 Stunden nach der Inbetriebnahme des
Gerätes erstmalig auf(Sehen Sie Seite 19).
Timer : Leuchtet beim Timer-Betrieb
Defroster : Leuchtet im Modus ìDefrosterî oder beim Heizbetrieb (nur bei
Ausführung mit Heizpumpe)
Ausseneinheit : Leuchtet, wenn das Außengerät läuft.
Betrieb (nur Kühlung)
Benutzer : Für alle Vorgänge, bei denen die Fernbedienung nicht
Betrieb verwendet werden kann.
Heizpumpe: Kassetten-Klimaanlage für Kühl- und Heizbetrieb:
Kassetten-Klimaanlage für Nur-Kühlbetrieb
6
Bezeichnung und Funktionen der Fernbedienung
Timer Cancel
Program Week
Hour Min
Holiday
Set/Clr
RESET
Plasma
ZONE
1234
Operation unit
Humidify
JET
AUTO
AUTO SWING OPERATION
FAN SPEED
Program set
SUB FUNCTION
SET TEMP
Room Temp
HI
MED
LO
Heater
Defrost
Filter
Preheat
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
3
10
12
14
15
11
13
18
16
2
1
5
4
6
8
9
7
17
Fernbedienung
Heizpumpen-Modell
K hler-Modell
Betriebsanzeige
Zeigt den Betriebszustand an.
Taste Ein/Aus
Das Gerät lässt sich durch einen Druck auf diese
Taste ein- und ausschalten.
Temperatur-Einstelltaste
Drücken Sie auf diesen Knopf, wenn die gewünschte
Temperatur erreicht wurde.
Taste für Lüfterbetrieb
Auf Tastendruck zirkuliert die Raumluft ohne
zusätzliches Heizen oder Kühlen.
Taste für Lüftergeschwindigkeit
Mit dieser Taste regulieren Sie die Geschwindigkeit
des Lüfters.
Auswahltaste für Betriebsart
Mit dieser Taste wählen Sie die Betriebsart.
• Automatischer Betrieb
• Kühlen
• Langsam trocknen
• Heizen(außer Ausführung Kühlen)
Taste für Auto-Swing-Funktion
Mit dieser Taste wird der austretende Luftstrom
abwechselnd nach oben und unten geleitet.
Taste zum Prüfen der Raumtemperatur
Mit dieser Taste können Sie die Raumtemperatur prüfen lassen.
Taste für Plasma-Luftreinigung (Option)
Taste Timerabbruch
Mit dieser Taste schalten Sie den Timer aus.
Timer Einstelltaste
Drücken Sie zum Setzen des Timers auf diese Taste,
wenn die gewünschte Zeit erreicht wurde.
Wochentaste
Mit dieser Taste stellen Sie den Wochentag ein.
Programmtaste
Mit dieser Taste aktivieren Sie den Wochen-Timer.
Feiertagstaste
Mit dieser Taste stellen Sie einen in der Woche
vorkommenden Feiertag ein.
Timer Einstelltaste
Mit dieser Taste stellen und verändern Sie die
Tageszeit für die Wochen-Timer-Funktion.
Taste Bestätigen/Löschen
Mit dieser Taste aktivieren und löschen Sie den
Wochen-Timer.
Heiztaste (Option)
Mit dieser Taste aktivieren Sie die Elektroheizung.
Reset-Taste
Verwenden Sie, um die laufende Zeit einzustellen und
die eingestellte zu löschen.
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
❈
Die angezeigte Temperatur kann von der tatsächlichen Raumtemperatur abweichen, wenn die Fernbedienung an einer
Stelle montiert wird, an der sie direkten Sonnenstrahlen oder einer benachbarten Wärmequelle ausgesetzt ist.
DEUTSCH
7
ON OFF
SET
CANCEL
PLASMA
1
2
7
8
9
10
15
11
4
5
6
14
3
12
13
Signalsender
(Sendet das Signal zum Empfänger)
Heizpumpen-
Modell
Kühler-Modell
Klappe
(geöffnet)
Funkfernführung(Option)
BETRIEBSANZEIGE
Zeigt den Betriebszustand an.
TASTE EIN/AUS
Das Gerät lässt sich durch einen Druck auf diese Taste einund ausschalten.
TASTE FÜR JET-KÜHLUNG
Startet den Jet-Kühlmodus.
TASTEN TIMER EIN/AUS
Stellt die Zeiten zum An- und Abschalten des Gerätes ein.
TASTEN FÜR ZEITEINSTELLUNG
Mit diesen Tasten stellen Sie die Zeit.
TASTEN FÜR DAS STELLEN/LÖSCHEN DES TIMERS
Zum Einstellen und Löschen des gewünschten
Timerbetriebs.
TASTE FÜR SWING-FUNKTION
Mit dieser Taste wird der austretende Luftstrom
abwechselnd nach oben und unten geleitet.
TASTE FÜR SLEEP-MODUS
Zum Einstellen der automatischen Abschaltung nach einer
von Ihnen festzulegenden Zeit.
TASTE FÜR ZIRKULATION
Schaltet lediglich den Lüfter der Inneneinheit ein/aus, so
dass die Luft ohne Kühlung zirkuliert.
TASTE ZUM PRÜFEN DER RAUMTEMPERATUR
Mit dieser Taste können Sie die Raumtemperatur prüfen
lassen.
RESET-TASTE
Zum Wiedereinstellen der Zeit oder nach einem
Batteriewechsel
GESCHWINDKEITSREGLER FÜR INNENLÜFTER
Bietet vier Lüftergeschwindigkeiten
(niedrig, mittel, hoch, turbo)
TASTEN ZUM EINSTELLEN DER RAUMTEMPERATUR
Mit dieser Taste können Sie die gewünschte
Raumtemperatur festlegen.
TASTEN ZUM AUSWÄHLEN DES BETRIEBMODUS
Mit dieser Taste wählen Sie die Betriebsart.
TASTE FÜR PLASMA-LUFTREINIGUNG (OPTION)
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
VORSICHT
beim Umgang mit der Fernbedienung
• Richten Sie den Signalempfänger an der Kabelfernbedienung so aus, dass die Funktion nicht beeinträchtigt wird.
• Der Empfangsbereich des Empfängers liegt im Umkreis von 7 Metern.
• Achten Sie darauf, dass keine Gegenstände zwischen Fernbedienung und Signalempfänger den Empfang
behindern.
• Die Fernbedienung nicht fallenlassen oder werfen.
• Die Fernbedienung nicht in direktem Sonnenlicht oder in der Nähe einer Heizquelle aufbewahren.
• Starke Lichtquellen über dem Empfänger am besten so abschirmen, dass ein ordnungsgemäßer Betrieb
gewährleistet wird. (z.B. ELBA, verspiegelte Halogenlampen)
8
AUTO SWING
HI
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
Time
AUTO SWING
HI
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
Time
AUTO SWING
HI
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
Time
AUTO SWING
HI
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
Hour
Min
Week
RESET
Die aktuelle Zeit und den aktuellen Wochentag einstellen
1
Drücken Sie auf die " " Taste.
Jedesmal ändert sich die Stundenzeit zwischen 00 und 23.
Stellen Sie die aktuelle Stunde ein.
2
Drücken Sie auf die " "Taste.
Jedesmal ändert sich die Minutenzeit zwischen 00 und 59.
Stellen Sie die aktuelle Minute ein.
3
Drücken Sie auf die " " Taste.
Jedesmal, wenn Sie die Taste drücken, ändert sich der Wochentag entsprechend zwischen Sonntag
und Sonnabend. Sie können so den aktuellen Wochentag einstellen.
4
Drücken Sie auf die " " Taste.
Drücken Sie auf diese Taste, wenn Sie die aktuelle Zeit und den aktuellen Wochentag wieder löschen
möchten.
Hour
Min
Week
RESET
DEUTSCH
9
Week
Program
SET/CLR
MinHour
AUTO SWING
Time
HI
ZONE
Operation unit
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Timer
On
Set no.
Off
1234
OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
Program set
01 03 05 07 09 11 13 15 17 19 21 23
Time
AUTO SWING
Program set
Time
HI
ZONE
Operation unit
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Timer
On
Set no.
Off
1234
OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
01 03 05 07 09 11 13 15 17 19 21 23
Time
Wochenprogrammierung
1
Die Fernbedienung wird wie nachfolgend angezeigt.
Drücken Sie auf die Programm-Taste. ', ' 'und '01' blinken.
2
Drücken Sie auf die " " Taste.
Betätigen Sie Woche-Taste wiederholt, bis gewünschter Modus erscheint.
Zum Beispiel, wenn Sie Do. wünschen, betätigen Sie Woche-Taste 4 mal.
3
Wählen Sie die Zeit aus, die Sie wünschen.
Betätigen Sie Stunde- und Minute-Taste, dann wird Blinkenzeichen gezeigt.
Wenn Sie betätigen, dann ' ' Form erscheint.
' ' Form bedeutet, daß fünf Uhr reserviert ist.
Mit unteren Tasten können Sie die Zeit reservieren.
* Zum Beispiel ist die Klimaanlage um 6.7.8 und 13~22 Uhr an.
Program set
Week
SET/CLR
unit
05
Feiertagseinstellung
Timereinstellung
Selbstdiagnose-Funktion
Time
HI
ZONE
Operation unit
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Timer
On
Set no.
Off
1234
OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
Program set
01 03 05 07 09 11 13 15 17 19 21 23
Time
AUTO SWING
Time
HI
ZONE
Operation unit
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Timer
On
Set no.
Off
1234
OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
01 03 05 07 09 11 13 15 17 19 21 23
Time
AUTO SWING
Program set
Program set
Time
HI
ZONE
Operation unit
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Timer
On
Set no.
Off
1234
OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
01 03 05 07 09 11 13 15 17 19 21 23
Time
AUTO SWING
10
Ist Dienstag während der betreffenden Woche ein Feiertag, so können
Sie diesen entsprechend so einstellen.
Drücken Sie auf die Programm-Taste.
1
Drücken Sie auf die Wochen-Taste.
Wählen Sie "Tuesday" für Dienstag.
2
Drücken Sie auf die Feiertags-Taste.
Auf der Fernsteuerung wird " " angezeigt.
Das äußere Rechteck steht für einen Feiertag.
3
Program
1
2
3
Week
Holiday
Tritt ein Problem auf, blink "CH" auf der Fernbedienung. Wenden Sie sich bitte an Ihren Händler.
Betätigen Sie Stunde-, oder Minute-Taste, dann können Sie die gewünschte
Zeit steuern.
Wenn Sie Minute-Taste betätigen, zeigt sich das Bediendungsfeld.
Es bedeutet, dass, 3 Stunden später, es während ON-Modus stoppt und
während OFF-Modus funktioniert.
Betätigen Sie die Timer-Taste.
Wenn Sie es während OFF-Modus einschalten oder während ON-Modus ausschalten möchten,
können Sie die Einstellungsfunktion des Timers benutzen.
Timer
MinHour
Wenn Sie die Einstellungsfunktion des Timers ungültig machen
möchten, betätigen Sie die Löschentaste.
Cancel
DEUTSCH
Timer Cancel
Program Week
Hour Min
Holiday
SET/CLR
RESET
ZONE
1234
Operation unit
Humidify
JET
AUTO
AUTO SWING OPERATION
FAN SPEED
Program set
SUB FUNCTION
SET TEMP
Room Temp
HI
MED
LO
Heater
Defrost
Filter
Preheat
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
Plasma
3
1
4
2
11

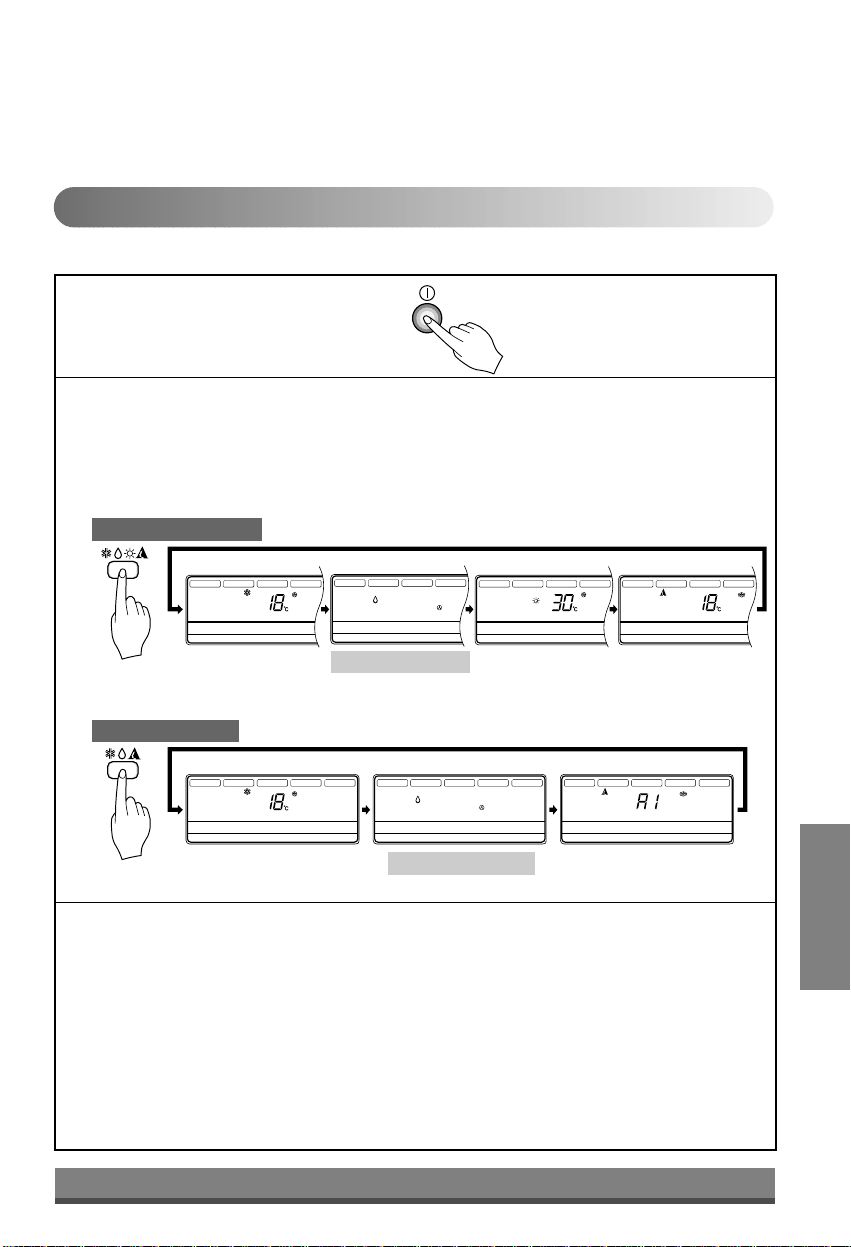

Betriebsmodus
Betrieb der Anlage
1st
2nd
3rd
4th
Taste Ein/Aus
Auswahltaste für Betriebsart
Taste zum Einstellen der
Raumtemperatur
Taste zum Auswählen der
Innenlüfter-Geschwindigkeit
Kühlmodus Kühlmodus
Langsam trocknen
Automatik
Kühler-Modell
Langsam trocknen
Heizen
Automatik
Heizpumpen-Modell
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI HI
ZONE
Operation unit Program set
Room Temp
MED
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
LO
HI
LO
ZONE
Operation unit Program set
Room Temp
MED
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
HI
ZONE
Operation unit Program set
Room Temp
MED
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
LO
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI HI
ZONE
Operation unit Program set
Room Temp
MEDLOJET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
LO
HI
ZONE
Operation unit Program set
Room Temp
MED
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
HI
ZONE
Operation unit Program set
Room Temp
MED
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
LO
AUTO
HI
ZONE
Operation unit Program set
Room Temp
LO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
MED
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
KÜHLMODELL
Kühlbetrieb Langsam trocknen Automatikbetrieb
Betriebsanzeige
HEIZPUMPENMODELL
Kühlbetrieb Langsam trocknen Heizen Automatikbetrieb
Betriebsanzeige
Betriebsanzeige
Erhöht die Temperatur
Senkt die Temperatur
12
Kühlmodus auswählen
2
Wählen Sie Kühlen.
Drücken Sie die Taste zur Auswahl des Betriebsmodus.
Durch jedes Drücken der Taste wird der Betriebsmodus in Richtung des Pfeils geändert.
1
Drücken Sie die Taste Ein/Aus.
4
Lüftergeschwindigkeit einstellen
3
Die Temperatur niedriger als die
Raumtemperateinstellen.
• Die Temperatur lässt sich stufen
weise um jeweils 1°C zwischen
18-30°C regulieren.
• Die Lüftergeschwindigkeit kann in vier Stufen eingestellt werden: hoch, Automatik, niedrig, mittel.
• Die Anzeige ändert sich entsprechend mit der Lüftergeschwindigkeit.
• Bei jedem Tastendruck ändert sich die Lüftergeschwindigkeit.
DEUTSCH
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI HI
ZONE
Operation unit Program set
Room Temp
MED
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
LO
HI
LO
ZONE
Operation unit Program set
Room Temp
MED
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
HI
ZONE
Operation unit Program set
Room Temp
MED
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
LO
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI HI
ZONE
Operation unit Program set
Room Temp
MEDLOJET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
KÜHLMODELL
Kühlbetrieb
Langsam trocknen Automatikbetrieb
Betriebsanzeige
HEIZPUMPENMODELL
Kühlbetrieb
Langsam trocknen Heizbetrieb Automatikbetrieb
Betriebsanzeige
13
odus "Langsam trocknen"
3
Im Modus "Langsam trocknen".
• Die Geschwindigkeit des Innenlüfters wird automatisch auf "niedrig" gesetzt, damit ein
Wechsel nicht möglich ist, denn die Micom-Steuerung hat bereits den besten Wert für die
Lüftergeschwindigkeit im Modus "Langsam Trocknen" ermittelt.
2
Wählen Sie "Soft Dry"
Drücken Sie die Taste zum Auswählen des Betriebsmodus.
Durch jedes Drücken der Taste wird der Betriebsmodus in Richtung des Pfeils geändert.
1
Drücken Sie die Taste Ein/Aus.
Dieser Modus entzieht der Luft ohne Kühlung langsam die Feuchtigkeit.
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
HI
ZONE
Operation unit Program set
Room Temp
MED
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
LO
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI HI
ZONE
Operation unit Program set
Room Temp
MEDLOJET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
Preheat
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
Preheat
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Filter
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
Defrost
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
LO
HI
ZONE
Operation unit Program set
Room Temp
MED
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
HI
ZONE
Operation unit Program set
Room Temp
MED
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
LO
AUTO
HI
ZONE
Operation unit Program set
Room Temp
LO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
MED
Betriebsanzeige
Kühlbetrieb
Langsam trocknen Heizen Automatikbetrieb
Betriebsanzeige
Erhöht die Temperatur
Senkt die Temperatur
14
Modus „Heizen“ (Ausführung nur Heizwärmepumpe)
2
Wählen Sie Heizen.
Drücken Sie die Taste zur Auswahl des Betriebsmodus.
Durch jedes Drücken der Taste wird der Betriebsmodus in Richtung des Pfeils geändert.
3
Temperatur höher einstellen als die
Raum
4
Lüftergeschwindigkeit einstellen
5
Diese Klimaanlage startet im Heizmodus damit keine
Kaltluft im Heizbetrieb entweichen kann. Dabei zeigt die
Fernbedienung "Preheat".
6
Ist die Außentemperatur beim Heizbetrieb niedrig, schaltet
sich die Klimaanlage in den Modus Defroster, und die
Fernbedienung zeigt: "Defrost."
1
Drücken Sie die Taste Ein/Aus.
• Die Lüftergeschwindigkeit kann in vier Stufen eingestellt werden: hoch, Automatik, niedrig, mittel.
• Die Anzeige ändert sich entsprechend mit der Lüftergeschwindigkeit.
• Mit jedem Tastendruck ändert sich die Lüftergeschwindigkeit.
• Diese lässt sich innerhalb eines
Bereichs von 16°C-30°C um jeweils
1°C verändern.
DEUTSCH
15
HI
ZONE
Operation unit Program set
Room Temp
MEDLOJET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI HI
ZONE
Operation unit Program set
Room Temp
MED
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
LO
HI
LO
ZONE
Operation unit Program set
Room Temp
MED
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
Cold Cool Proper Warm Hot
KÜHLMODELL
Kühlbetrieb
Langsam trocknen Automatikbetrieb
Betriebsanzeige
Erhöht die Temperatur
Senkt die Temperatur
Automatikmodus (Ausführung Nur-Kühlung)
1
Drücken Sie die Taste Ein/Aus.
2
Durch jedes Drücken der Taste wird der Betriebsmodus in Richtung des Pfeils geändert.
Drücken Sie die Taste zum Auswählen des Betriebsmodus, um den Automatikmodus zu starten.
3
Raumtemperatur Zum Einstellen der Raum Temperatur die Klappe auf der Fernbedienung schließen
Die Einstellung der Temperatur und der Lüftergechwindigkeit erfolgen automatisch auf der Grundlage
der gegenwärtigen und die Tasten für das Einstellen der Raumtemperatur drücken.
Je wärmer/kälter Sie die Temperatur empfinden, desto öfter (bis zu zweimal) sollten Sie die Tasten
drücken. Die eingestellte Temperatur wird dann geändert. Die Temperatur kann innerhalb eines
Bereichs von 2 bis 2 um jeweils eine Stufe geändert werden
Im Automatik-Modus:
❏ Können Sie die Geschwindigkeit des Innenlüfters nicht ändern. Diese wird automatisch gesteuert.
❏ Arbeitet das System nicht nach Ihrer Vorstellung, wechseln Sie manuell in einen anderen Modus. Das
System wechselt nicht automatisch vom Kühlmodus in den Heizmodus oder umgekehrt, dies muss
manuell vorgenommen werden.
❏ Während des Automatikmodus schwingen die horizontalen Lamellen automatisch auf und ab, wenn Sie die
Taste "Chaos Swing" drücken. Drücken Sie noch einmal auf diese Taste, um die Auto-Swing-Funktion zu
beenden.
(Diese Anzeige geht wieder in die ursprüngliche
Automatikmodus-Anzeige zurück nach 5 Sekunden.)
16
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
HI
ZONE
Operation unit Program set
Room Temp
MED
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
LO
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI HI
ZONE
Operation unit Program set
Room Temp
MEDLOJET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
HI
ZONE
Operation unit Program set
Room Temp
MEDLOJET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
AUTO
HEIZPUMPENMODELL
Kühlbetrieb
Langsam trocknen Heizen Automatikbetrieb
Betriebsanzeige
Erhöht die Temperatur
Senkt die Temperatur
Automatikmodus (nur für Ausführung mit Heizpumpe)
3
Die Temperatureinstellung
kan durch das Drücken der
entsprechenden Taste
geändert werden
1
Drücken Sie die Taste Ein/Aus.
2
Durch jedes Drücken der Taste wird der Betriebsmodus in Richtung des Pfeils geändert.
Drücken Sie die Taste zum Auswählen des Betriebsmodus, um den Automatikmodus zu starten.
• Die Temperatur kann
eingestellt werden innerhalb
eines Bereichs von 18°C-30°C
um jeweils 1°C.
Im Automatikmodus:
❏ Können Sie die Geschwindigkeit des Innenlüfters beeinflussen.
❏ Wechselt das System automatisch vom Kühlmodus in den Heizmodus oder umgekehrt, wenn Sie den
Automatikmodus auswählen.
DEUTSCH
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
ZONE
Operation unit Program set
Room Temp
MED
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
HI
ZONE
Operation unit Program set
Room Temp
MED
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
LO
HI
ZONE
Operation unit Program set
Room Temp
LO
AUTO
JET
Heater
Defrost
Filter
Preheat
Humidify
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
MED
17
Lüfterbetriebsmodus
1
Drücken Sie die Taste Ein/Aus.
2
Drücken Sie die Taste "FAN Operation".
3
Bei jedem Druck auf die Taste ändert sich die Lüftergeschwindigkeit in Pfeil richtung.
• Lüftergeschwindigkeit hoch
• Lüftergeschwindigkeit mittel
• Lüftergeschwindigkeit niedrig
Timer Cancel
Program Week
Hour Min
Holiday
SET/CLR
RESET
ZONE
1234
Operation unit
Humidify
AUTO
Program set
Room Temp
HI
MED
LO
Heater
Defrost
Filter
Preheat
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
JET
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
Plasma
oder oder
18
Jet-Kühlung
1
Drücken Sie die Taste Ein/Aus.
Das Gerät reagiert mit einem
Piepton.
2
Drücken Sie die Taste Jet Cool, und das
Gerät arbeit mit voller Kraft im Kühlmodus.
3
Zum Abbrechen des Jet-Modus die Taste Jet Cool noch
einmal drücken oder die Taste „Fan Speed“, oder stellen
Sie die Raumtemperatur entsprechen höher ein, so dass
der Lüfter eine Stufe niedriger schaltet.
HINWEIS:
❏ Im Jet-Modus bläst die Klimaanlage mit voller Leistung, bis die Raumtemperatur 18°C
erreicht. Diese Funktion eignet sich vor allem zum schnellen Herunterkühlen des Raumes
an heißen Sommertagen. Im Heizmodus steht die Jet-Funktion nicht zur Verfügung.
❏ Zum Abstellen des Jet-Modus können Sie die Taste zum Auswählen des Betriebsmodus
drücken, die Tasten zum Einstellen des Luftstroms oder der Temperatur, oder Sie drücken
noch einmal auf die Taste Jet Cool.
DEUTSCH
ZONE
1234
Operation unit
Humidify
JET
AUTO
Program set
Room Temp
HI
MED
LO
Heater
Defrost
Filter
Preheat
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
Timer Cancel
Program Week
Hour Min
Holiday
SET/CLR
RESET
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
Plasma
C
34
1
hohe
Geschwindigkeit
19
Auto-Swing-Funktion
Kindersicherung
1
Taste Ein/Aus drücken
(Bestätigen Sie,
dass das Gerät im
Einschaltzustand
ist.)
2
Tast Auto Swing
drücken, dann
schwingen die
horizontalen
Lamellen
automatisch auf
und ab.
3
Zum Abbrechen
des
Auto-Swing-Mod
us, die Taste
Auto-Swing noch
einmal drücken.
Diese Funktion verweigert Kindern die Bedienung der Klimaanlage.
Bedienungsanleitung
Kindersicherung aktivieren
Drücken Sie jeweils für drei Sekunden die Tasten Timer und Minute. Die
Kindersicherung wird so aktiviert, und "CL" erscheint in der Betriebsanzeige.
Wenn Sie jetzt eine Taste auf der Fernbedienung drücken, erscheint jeweils für
drei Sekunden "CL" auf der Anzeige, ohne dass sich die Funktion des Gerätes
geändert hat. Die Einstellung der Raumtemperatur kann jedoch immer noch
vorgenommen werden.
Kindersicherung deaktivieren
Drücken Sie die Tasten Timer und Minute für jeweils drei Sekunden. Auf diese
Weise wird die Kindersicherung deaktiviert, und der zuvor gewählte
Betriebsmodus erscheint auf der Anzeige.
Wichtige Information
Lüftergeschwindigkeit und Kühlkapazität
Die Kühlkapazität ist auf einen Kühlbetrieb in Lüfterposition "high"
abgestimmt und nimmt entsprechend im Lüftermodus "low" und "medium"
ab. Die Position "High" wird zum raschen Kühlen von Räumen
1
2
ancel
Program Week
SET/CLR
Holiday
Plasma
RESET
Hour Min
92
123
Operation unit
Humidify
JET
AUTO
Program set
Room Temp
MED
LO
Heater
Defrost
Filter
Preheat
Out door
Time
Timer
On
Set no. Time
Off
01 03 05 07 09 11 13 15 17 19 21 23
Timer Cancel
Program Week
Hour Min
Holiday
SET/CLR
RESET
Plasma
ZONE
1234
AUTO SWING OPERATION
FAN SPEED
SUB FUNCTION
SET TEMP
HI
Plasma
Benutzerbetrieb
(Tact-Schalter)
20
Benutzerbetrieb
Automatische Neustart-Funktion
Hinweis auf Filterzeichen-Lumineszenzdiode
PLASMA Reinigungsbetrieb (Option)
Diese Funktion ist erforderlich, wenn die Fernbedienung nicht verfügbar ist.
Den Tact-Schalter zum Aktivieren mindestens für
zwei Sekunden gedrückt halten. Die Funktion wird aufgehoben, sobald die
Tact-Taste noch einmal gedrückt wird. Beim Wiederkehren des Stroms nach
einem Stromausfall wird der Betriebsmodus automatisch wie folgt eingestellt:
Im Benutzermodus kehrt die zuletzt eingestellt Funktion wieder zurück.
Diese Funktion dient dazu, den normalen Betrieb des Gerätes beim Wiederkehren des Stroms nach einem
Stromausfall unverzüglich wiederherzustellen.
Filterzeichen-Lampe(LED) ist Ein.
Wenn die Filterzeichen-Lampe anzeigende LED-Diode beleuchtet ist, säubern Sie den Filter.
Nach dem Säubern des Filters, drücken Sie die Zeitgebertaste und (◀) Taste der verdrahtete
Fernbedienung gleichzeitig für 3 Sekunden Dann, wird die FilterzeichenLED-Diode abgestellt.
Heizpumpen-Modell
Kühl-Modell
Raumtemp. ≥ Temp.-2°C Raumtemp. < Temp.-2°C
Betriebsmodus Kühlen Kühlen Heizen
Geschwindigkeit Innenlüfter
Hoch verfügbar halten verfügbar halten
Temperatur einstellen 22°Cverfügbar halten verfügbar halten
1
Taste An/Aus drücken.
Das Gerät reagiert mit einem Piepton.
2
Öffnen Sie die Klappe an der Fernbedienung.
Drücken Sie die Taste PLASMA Ein/Aus. Die
Funktion lässt sich durch einen Druck auf diese
Taste ein- und ausschalten.
3
Lüftergeschwindigkeit bei geschlosserner
Fernbedienungsklappe erneut einstellen. Die
Lüftergeschwindigkeit kann in vier Stufen eingestellt
werden: hoch, Automatik, niedrig, mittel. Die
Lüftergeschwindigkeit ändert sich mit jedem Tastendruck.
❈
Luftreinigungsbetrieb (Plasma) beim Kühlen,
Heizen oder in jeder anderer Betriebsart.
1
2
3
B
e
n
z
e
n
e
S
C
O
U
R
I
N
G
C
L
B
A
R
G
E
R
S
I
N
N
E
R
Luftauslass
Lufteinlass
(Seite, hinten)
Verbindungskabel
Abflußschlauch
Verbindungsrohr
Netzkabel
Luftauslass
Lufteinlass
(Seite, hinten)
Rohrverbindung
Abflußschlauch
Verbindungskabel
Schalterdeckel
Rack
Luftfilter
VORSICHT
VORSICHT
Antibakterienfilter
Fern
steuerung
Luftauslass
Luft
einlass
Pflege und Wartung
Pflege und
Wartung
21
DEUTSCH
Innenraum-Einheit
Ausseneinheit
Die Wärmetauscherschlangen und Lüftungsschlitze
der Außeneinheit sollten regelmäßig überprüft
werden. Bei Verschmutzungen oder Verstopfungen
können der Wärmeaustauscher und die
Lüftungsschlitze auch professionell mit einem
Dampfreiniger gesäubert werden.
HINWEIS:
Verschmutzte oder verstopfte Heizschlangen
beeinträchtigen die Effektivität des Systems und
verursachen höhere Betriebskosten.
Grill, Gehäuse und Fernsteuerung
❐ Das System vor dem Reinigen abschalten und mit
einem weichen, trockenen Tuch abwischen. Keine
Bleich- oder Scheuermittel verwenden.
HINWEIS:
Vor dem Reinigen der Inneneinheit muss die
Stromversorgung des Geräts abgeschaltet sein.
Beim Ausbauen des Luftfilters die
Metallteile der Inneneinheit nicht berühren.
Dies kann zu Verletzungen führen.
Entfernen Sie die Luftfilter.
■
Greifen Sie die Lasche und ziehen Sie den
Filter zum Entfernen leicht nach vorn.
Entfernen Sie Schmutz mit einem
Staubsauger oder mit Wasser.
■
Bei starken Verschmutzungen mit einem
neutralen Reiniger und lauwarmem Wasser
reinigen.
■
Ist das verwendete Wasser zu heiß (50°C
oder mehr), kann es am Filter zu
Verformungen kommen.
Nach einer Nassreinigung den Filter im
Schatten gut trocknen.
■
Den Filter beim Trocknen nicht dem
direkten Sonnenlicht und anderen
direkten Wärmequellen aussetzen.
Den Luftfilter wiedereinbauen.
Luftfilter
Die Luftfilter hinter dem Frontgrill sollten mindestens
aller 2 Wochen überprüft
und gereinigt werden.
■ Niemals folgendes verwenden:
• Wasser, das heißer als 40°C ist (Gefahr der
Entfärbung und/oder Verformung).
• Ätzende Substanzen,
die die Oberfläche der
Klimaanlage
beschädigen
könnten.
1
2
3
4
Läuternden Filter
(Option)
1
2
22
Reinigen
Der PLASMA-Filter hinter den Luftfiltern sollte mindestens
alle 3 Monate kontrolliert und saubergemacht werden,
nötigenfalls auch öfters.
Ersetzung
• Empfohlene Benutzungsdauer: 2 Jahre lang
Öffnen Sie die vordere
Verkleidung und entfernen Sie
die Luftfilter.
Entfernen Sie die Luftreinigungsfilter.
Installieren Sie die Luftfilter wieder und
schliessen die Verkleidung.
Nachdem die Luftfilter entfernt wurden, den
PLASMA-Filter etwas nach vorne ziehen um diesen zu
entfernen.
Lassen Sie den PLASMA-Filter etwa 20-30 Minuten in
einer neutralen Seifenlauge einweichen.
Lassen Sie den PLASMA-Filter einen Tag lang im
Schatten trocknen (Es ist sehr wichtig, daß überhaupt
kein Feuchtigkeit zurückbleibt).
Achten Sie darauf, daß keine Elektroleitungen
beschädigt werden dürfen.
Bringen Sie den PLASMA-Filter wieden an seinen
Platz.
Dieser PLASMA-Filter darf frühestens 10
Sekunden, nachdem das Gitter geöffnet
wurde, angefaßt werden, da sonst das Risiko
eines Elektroschocks besteht.
Installieren Sie neue Luftreinigungsfilter.
1
1
2
3
4
5
2
3
4
DEUTSCH
1 1
2
3
2
VORSICHT
VORSICHT
23
Wenn Sie die Klimaanlage länger nicht benutzen wollen
Nützliche Hinweise
Wenn Sie das Gerät länger außer Betrieb
nehmen möchten:
Wenn Sie die Klimaanlage wieder einschalten
möchten:
Lassen Sie das Gerät für ca. 2-3 Stunden
wie nachfolgend beschrieben laufen.
• Betriebsmodus: Lüfterbetrieb.
(siehe Seite 17)
•
Dadurch trocknen die internen Mechanismen.
Wichtige Information
Luftfilter haben eine Auswirkung auf Ihre
Stromrechnung.
Verstopfte Luftfilter mindern die Leistungsfähigkeit des
Gerätes, so dass 6% der Kühlkapazität verloren gehen.
Reinigen Sie den Luftfilter und setzen
Sie ihn in die Inneneinheit ein.
(siehe Seite 21)
Achten Sie darauf, dass der
Lufteinlass und auslass der
Innen/Außeneinheit nicht verstopft ist.
Achten Sie darauf, dass das
Massenkabel ordnungsgemäß
angeschlossen ist. Es kann an der
Inneneinheit angeschlossen werden.
Kühlen Sie das Zimmer
nicht übermäßig.
Dies schadet Ihrer Gesundheit
und bedeutet
Energieverschwendung.
Lassen Sie Rolläden und
Gardinen geschlossen.
Lassen Sie keine direkte
Sonnenbestrahlung ins Zimmer,
wenn die Klimaanlage läuft.
Sorgen Sie für eine
gleichmäßige
Temperaturverteilung.
Regeln Sie die vertikale und
horizontale Luftströmungen
entsprechend um eine
gleichmäßige Raumtemperatur
zu gewährleisten.
Achten Sie darauf, dass
Türe und Fenster gut
geschlossen sind.
Öffnen Sie Türe und Fenster so
wenig wie möglich um die kühle
Luft im Zimmer zu behalten.
Machen Sie den Luftfilter
regelmäßig sauber.
Falls der Luftfilter verstopft ist, wird
hierdurch der Luftstrom reduziert
und werden Kühlleistung und
Luftentfeuchtung geringer. Machen
Sie diese mindestens einmal pro
zwei Wochen sauber.
Lüften Sie das Zimmer
regelmäßig.
Da die Fenster immer
geschlossen bleiben, ist es zu
empfehlen, diese dann und
wann zu öffnen und das Zimmer
zu lüften.
Den Netzstecker ziehen.
Wenn Sie die Klimaanlage länger nicht benutzen
wollen, sollten Sie den Netzstecker ziehen.
Ansonsten könnte sich angesaugter Schmutz
sammeln und einen Brand verursachen.
24
Bevor Sie den Kundendienst verständigen....
Tips bei
Problemen
Überprüfen Sie die folgenden Punkte, bevor Sie um Reparatur oder Service ersuchen... Wenn die
Funktionsstörung fortdauert, wenden Sie sich bitte an Ihren Händler.
Hinweis für Störungsbeseitigung! Zeit und Geld sparen!
Klimaanlage funktioniert nicht.
Der Raum riecht merkwürdig
muffig.
Kondenswasser tropft aus der
Klimaanlage.
Vor dem Neustart setzt die
Klimaanlage für drei Minuten
aus.
Heizt oder kühlt nicht wie
erwartet.
Klimaanlage macht Geräusche.
Knackende Geräusche hörbar.
Filterzeichen-Lampe(LEC) ist
Ein.
Fernbedienungsanzeige blaß
oder ausgefallen.
•
Haben Sie den Timer entsprechend programmiert?
• Ist eine Sicherung gekommen oder hat sich der
Schutzschalter aktiviert?
• Könnte der Geruch auch aus dem Raum selbst
stammen (feuchte Teppiche, Möbel, Sachen)?
• Kondenswasser bildet sich beim Kühlen eines
warmen Raumes immer in geringer Menge.
• Der Schutzmechanismus sieht dies so vor.
• Warten Sie bitte, das Gerät arbeitet nach drei
Minuten wieder von allein.
• Luftfilter verschmutzt? Achten Sie auf eine
regelmäßige Reinigung.
• Der Raum war möglicherweise vor dem
Einschalten der Klimaanlage sehr warm. Geben
Sie dem Gerät noch etwas Zeit.
• Haben Sie die richtige Raumtemperatur
eingestellt?
• Ist der Lufteinlass oder auslass der Inneneinheit
verstopft?
• Falls das Geräusch wie fließendes Wasser klingt:
• Freon fließt als Kühlmittel durch das Gerät.
• Bei einem Geräusch, dass wie in die Atmosphäre
entweichende Druckluft klingt:
• Das Wasser, welches der Luft entzogen wurde,
wird auf diese Weise vom System verarbeitet.
• Dieses Geräusch entsteht beim
Ausdehnen/Zusammenziehen der
Frontverkleidungsteile im Zuge der auftretenden
Temperaturunterschiede.
• Nach dem Säubern des Filters, drücken Sie die
Zeitgebertaste und (◀ )-Taste der verdrahtete
Fernbedienung gleichzeitig für 3 Sekunden
• Sind die Batterien zu schwach?
• Sind die Batterien richtig eingesetzt? (+) / (-)
10
-
-
-
-
21
12, 14
-
-
-
Gehäuse Erläuterung Siehe Seite
P/No.: 3828A20111P Printed in Korea
After reading this manual, keep it in a place easily accessible to the user for future reference.
Loading...
