Page 1
Kubbe Kamera
Kullanıcı Kılavuzu
MODEL: LT903
Kamerayı kurup kullanmadan önce, lütfen bu kullanıcı kılavuzunu
dikkatlice okuyun ve ileride başvurmak üzere saklayın.
Page 2
2
DİKKAT: ELEKTRİK ÇARPMASI RİSKİNİ
AZALTMAK İÇİN, KAPAĞI (VEYA ARKA KISMI)
ÇIKARMAYIN CİHAZIN İÇİNDE KULLANICININ
SERVİS UYGULAYABİLECEĞİ BİR PARÇA
YOKTUR. SERVİS HİZMETİ ALMAK İÇİN NİTELİKLİ
SERVİS PERSONELİNE BAŞVURUN.
DİKKAT
ELEKTRİK ÇARPMASI
RİSKİ! AÇMAYIN
Üçgen içinde ok sembolüyle gösterilen bu
yıldırım işareti, ürün içinde elektrik çarpması
riski oluşturabilecek derecede tehlikeli,
yalıtılmamış bir voltaj varlığı konusunda
kullanıcıları uyarmak amacıyla kullanılmıştır.
Üçgen içindeki ünlem işareti, ürünle birlikte
verilen yazılı belgelerde bulunan önemli
kullanım ve bakım (servis) talimatları
hakkında kullanıcıları uyarmak amacıyla
kullanılmıştır.
FCC UYARILARI: Bu ekipman radyo frekans enerjisi
üretebilir veya kullanabilir.
Kullanım kılavuzunda açıkça belirtilmediği sürece
ekipmanda değişiklikler, modifikasyonlar yapmak
ekipmana zarar verecek girişimlere neden olabilir.
İzinsiz bir değişiklik ya da modifikasyon yapılması
durumunda, ekipmanı çalıştırma yetkisini
kaybedebilirsiniz.
YASAL BİLGİLER: FCC Bölüm 15
Bu ekipmanın, A sınıfı dijital cihazlar için belirlenmiş
limitlere uygunluğu FCC Kuralları Bölüm 15’e göre test
edilmiş ve onaylanmıştır. Bu limitler, ekipmanın ticari
bir ortamda çalıştırılması durumunda oluşabilecek
zararlı girişimlere karşı uygun bir koruma sağlamak
üzere tasarlanmıştır.
Bu ekipman radyo frekans enerjisi üretir, kullanır
ve yayabilir ve kullanım kılavuzuna uygun olarak
kurulmaz ve kullanılmazsa, radyo haberleşmelerinde
zararlı girişimlere neden olabilir.
Bu ekipmanın bir yerleşim yerinde çalıştırılması zararlı
girişimlere yol açabilir ve bu durumda kullanıcının,
girişimi masrafları kendisine ait olmak üzere
düzeltmesi gerekir.
Son kullanıcıdaki bu ürünün kablo girişlerinde
uygun elektrik teli girişleri, irtibat kutusu kapağı
veya salmastra kutusu sağlanacaktır.
Dikkat: Pil düzgün biçimde değiştirilmezse patlama
tehlikesi ortaya çıkar. Yalnızca üretici tarafından
önerilen pil tipiyle veya eşdeğeriyle değiştirin.
Kullanılmış pilleri üreticinin talimatlarına göre atın.
Yalıtılmış tellerin geçtiği metaldeki deliklerin
düz ve düzgün biçimli yüzeyleri olacaktır veya
manşonlarla birlikte sağlanacaktır.
Uyarı: Ekipmanı, kitaplık veya benzer bir birim gibi dar
bir alana kurmayın.
Uyarı: Tel tertibatı yöntemleri Ulusal Elektrik Kodu,
ANSI/NFPA 70 ile uyumlu olacaktır.
Uyarı: Bu A sınıfı bir üründür. Bu ürün, ev ortamında
radyo girişimine yol açabilir ve bu durumda
kullanıcının uygun önlemleri alması gerekebilir.
Uyarı: Yangın ve elektrik çarpması tehlikesini
azaltmak için bu ürünü yağmurun altında veya nemli
bir ortamda bırakmayın.
Dikkat: Bu kurulum, nitelikli servis personeli
tarafından yapılmalıdır ve tüm yerel kanunlara uygun
olmalıdır.
Dikkat: Elektrik çarpmasını önlemek için bölmeyi
açmayın. Servis için yalnızca nitelikli personele
başvurun.
Dikkat: Cihaz suya (damlayan veya sıçrayan) maruz
bırakılmamalı ve vazo gibi içi sıvı dolu nesneler
cihazın üstüne koyulmamalıdır.
•
•
•
Page 3
3
Eski cihazınızı imha etme
1. Ürününüzde, üzerinde çarpı işareti
bulunan tekerlekli bir çöp kutusu
sembolü bulunması, ürününüzün
2002/96/EC sayılı Avrupa Direktifi
kapsamında olduğu anlamına
gelmektedir.
2.
Tüm elektrikli ve elektronik ürünler,
hükümet veya yerel yetkililer
tarafından belirlenen özel olarak
tasarlanmış toplama merkezleri
aracılığıyla belediye atık sisteminden
ayrı olarak imha edilmelidir.
3. Eski cihazınızın doğru şekilde imha
edilmesi, çevre ve insan sağlığı
için doğabilecek olumsuz sonuçları
engellemenize yardımcı olur.
4. Eski cihazınızın imha edilmesiyle
ilgili daha ayrıntılı bilgi için, şehir
ofisinizle, atık imha servisinizle veya
ürünü satın aldığınız bayi ile irtibat
kurun.
5. EEE Yönetmeliğine Uygundur.
Bu ürün 2004/108/EC EMC
Direktifi ve 2006/95/EC Düşük
Voltaj Direktifine uyacak şekilde
üretilmiştir.
Avrupa temsilcisi:
LG Electronics Service Europe
B.V.Veluwezoom 15, 1327 AE Almere,
Hollanda (Tel : +31-036-547-8940)
ÖNEMLİ GÜVENLİK TALİMATLARI
1. Bu talimatları okuyun.
2. Bu talimatları saklayın.
3. Tüm uyarıları dikkate alın.
4. Tüm talimatları izleyin.
5. Bu cihazı suya yakın yerlerde kullanmayın.
6. Yalnızca kuru bir bezle temizleyin.
7. Havalandırma deliklerini kapatmayın. Üretici
talimatlarına uygun bir biçimde yerleştirin ve
monte edin.
8. Radyatör, şömine, soba veya ısı üreten diğer
cihazlar (amplifikatörler de dahil) gibi ısı
kaynaklarının yakınına yerleştirmeyin.
9. Güvenlik amaçlı kullanılan kutuplu veya
topraklı fişleri engellemeyin. Kutuplu fişin
biri diğerinden daha geniş olan iki ucu vardır.
Topraklı fişin iki ucu ve topraklı sivri bir
üçüncü ucu vardır. Geniş uç veya üçüncü
sivri uç sizin güvenliğiniz içindir.Aldığınız fiş
prizinize uymuyorsa, prizi değiştirmesi için bir
elektrikçiden yardım alın.
10. Özellikle fişlerde, duylarda ve cihazın
çıkış noktasında güç kablosunun üzerine
basılmasını ve ezilmesini engelleyin.
11. Sadece üretici tarafından belirtilen ekleri/
aksesuarları kullanın.
12. Sadece üretici tarafından belirtilen veya cihazla birlikte satılan araba, ayak, sehpa, destek
veya masayı kullanın.Araba kullanıldığında,
araba/cihaz kombinasyonu hareket ettirilirken
devrilerek yaralanmalara neden olmaması için
dikkatli olun.
13. Yıldırım esnasında veya cihaz çok uzun süre
kullanılmayacağı zaman cihazın fişini prizden
çekin.
14. Tüm servis hizmetleri için nitelikli servis per
-
soneline başvurun. Güç kablosu veya fişin
zarar görmesi, cihazın üzerine sıvı dökülmesi
veya bir nesnenin düşmesi, cihazın yağmura
veya neme maruz kalması, normal bir şekilde
çalışmaması veya cihazın düşürülmesi gibi
nedenlerle cihazın zarar görmesi durumunda
servis gereklidir.
Page 4
4
İçindekiler
Giriş ...........................................................................5
Kubbe Kamera Hakkında .....................................5
Özellikler ...............................................................5
Güvenlik Önlemleri ...............................................6
Kameranın Kimliği .................................................7
Kurulum .....................................................................8
Önlemler ...............................................................8
Koruma Bandını Çıkarma ..................................... 8
Kamera Montajı ....................................................9

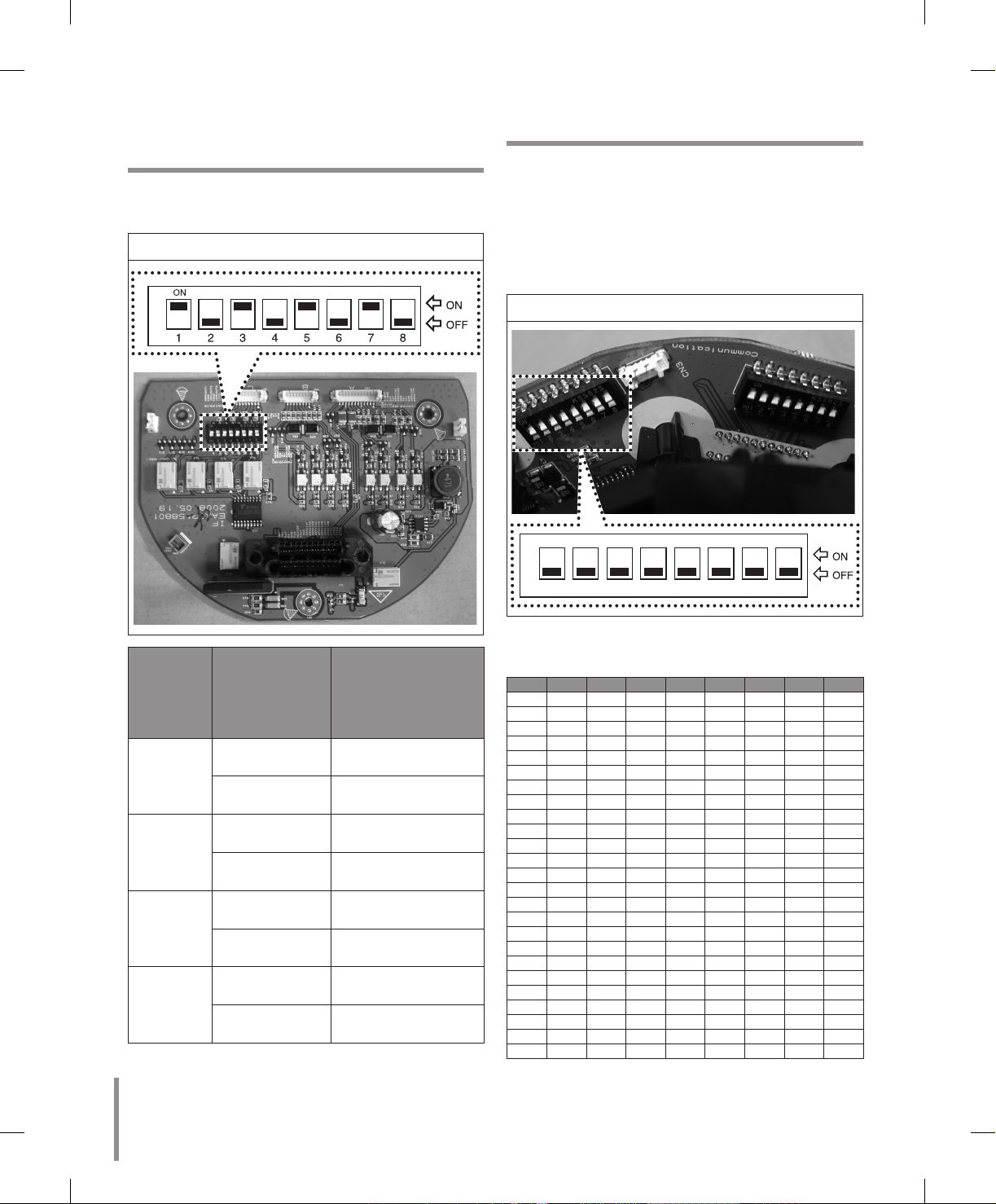

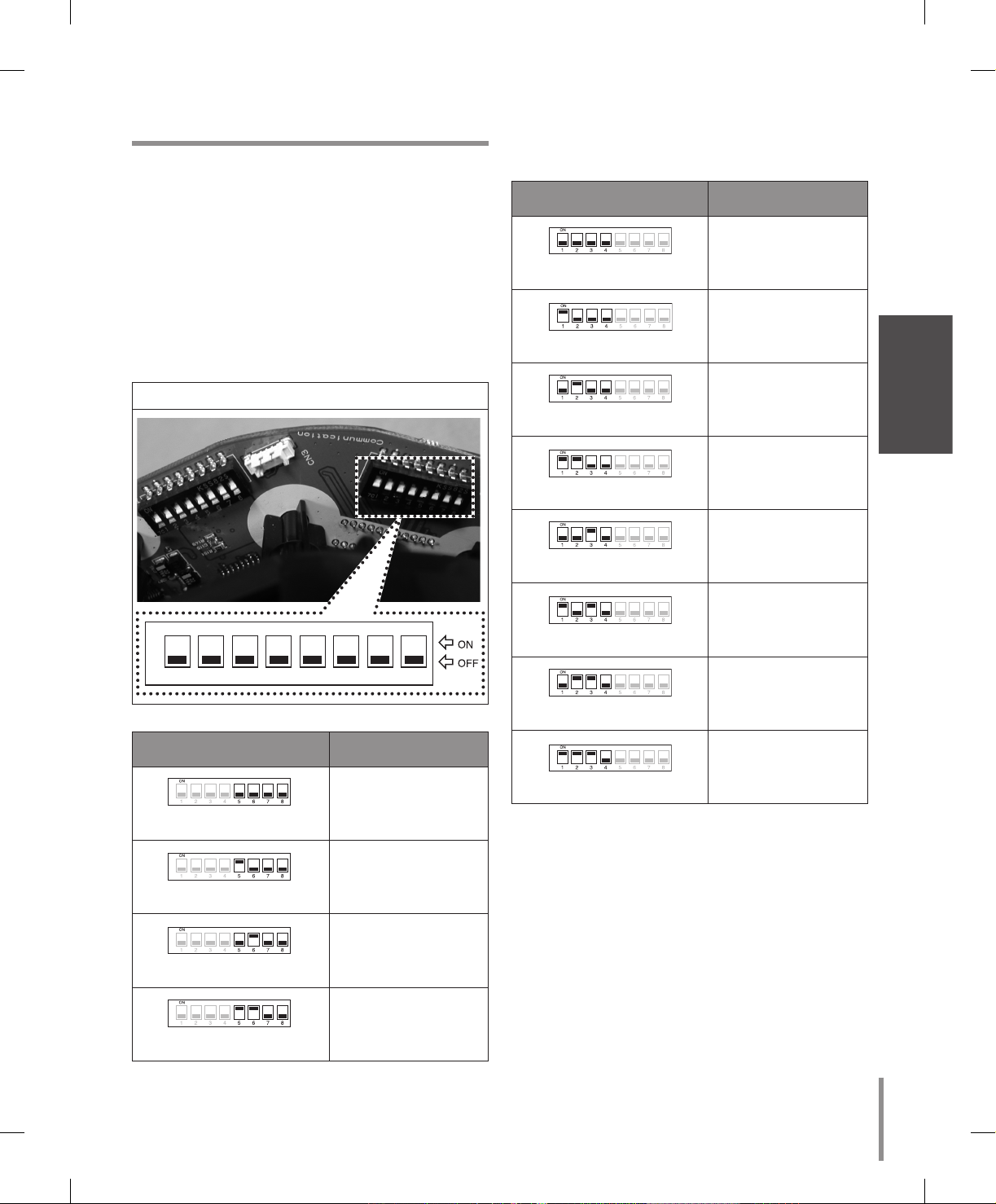

Selektör Ayarı...................................................... 11
Alarm Output (Alarm Çıkışı) Modu Ayarı............. 12
Camera ID (Kamera Kimlik) Ayarı .......................12
Bağlantılar ...............................................................15
Önlemler .............................................................15

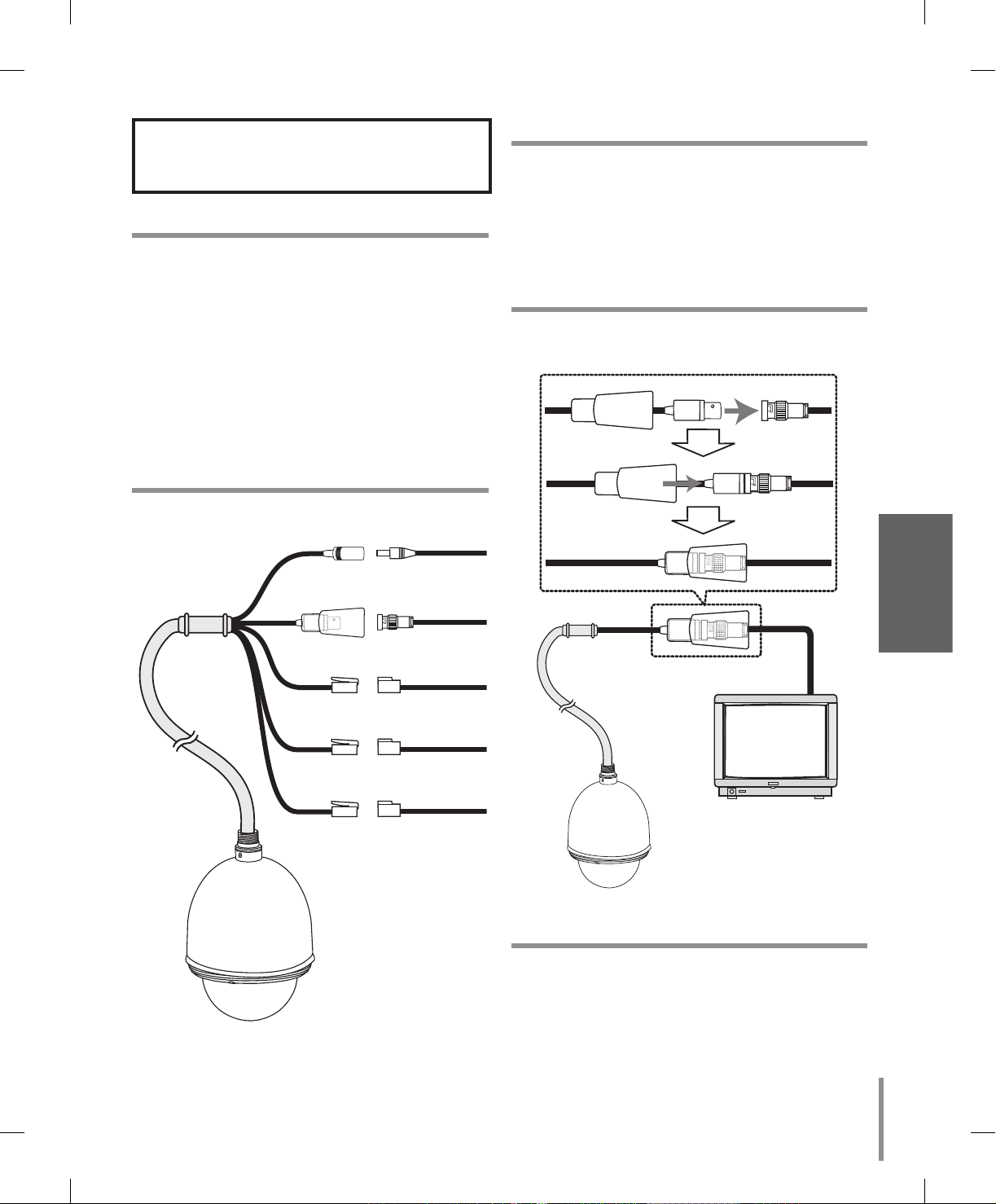

Bağlantı Önizleme ..............................................15
RS-485 Bağlantısı ...............................................15
Monitörü takma ...................................................15
Bağlayan güç kaynağı ........................................15

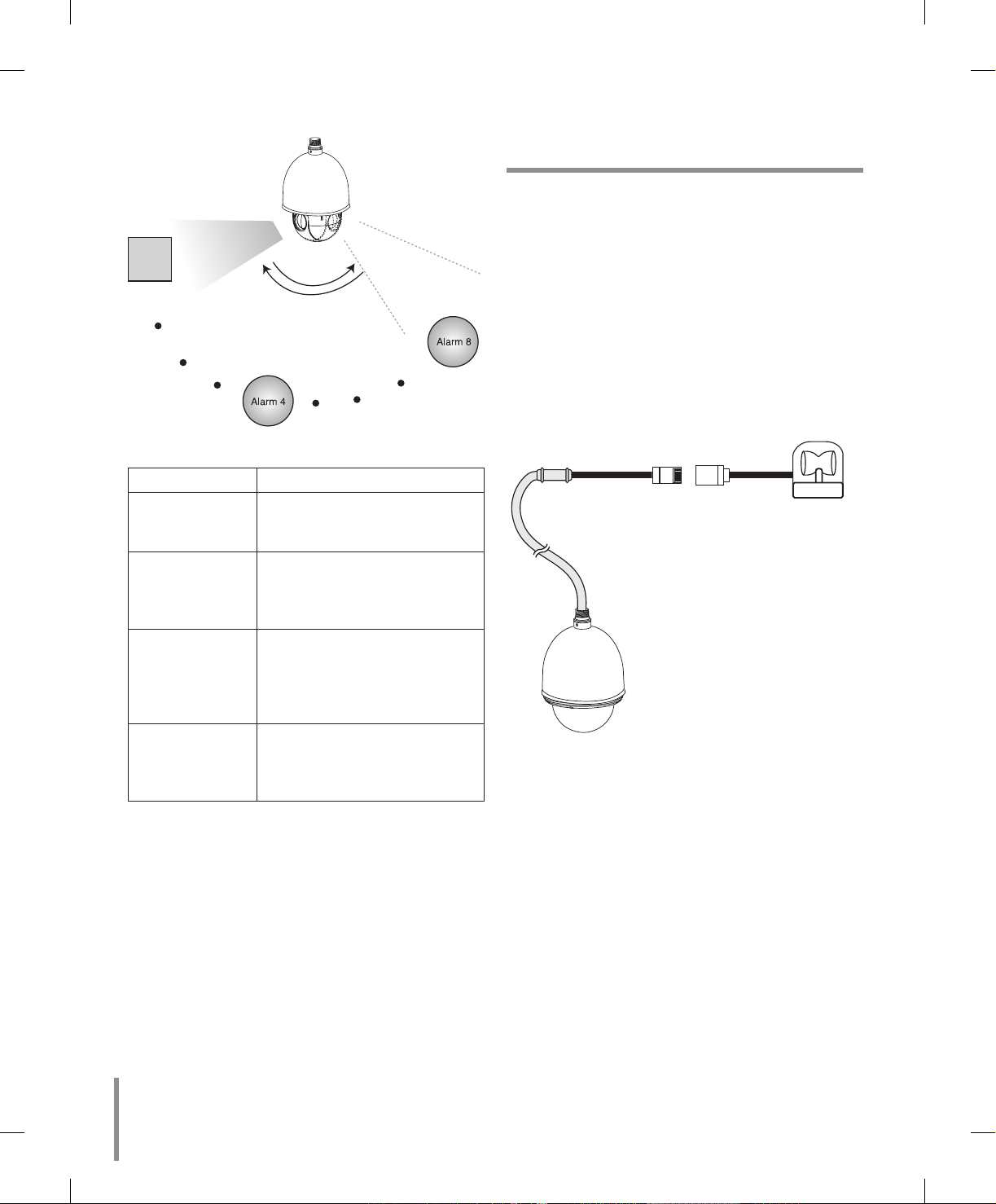

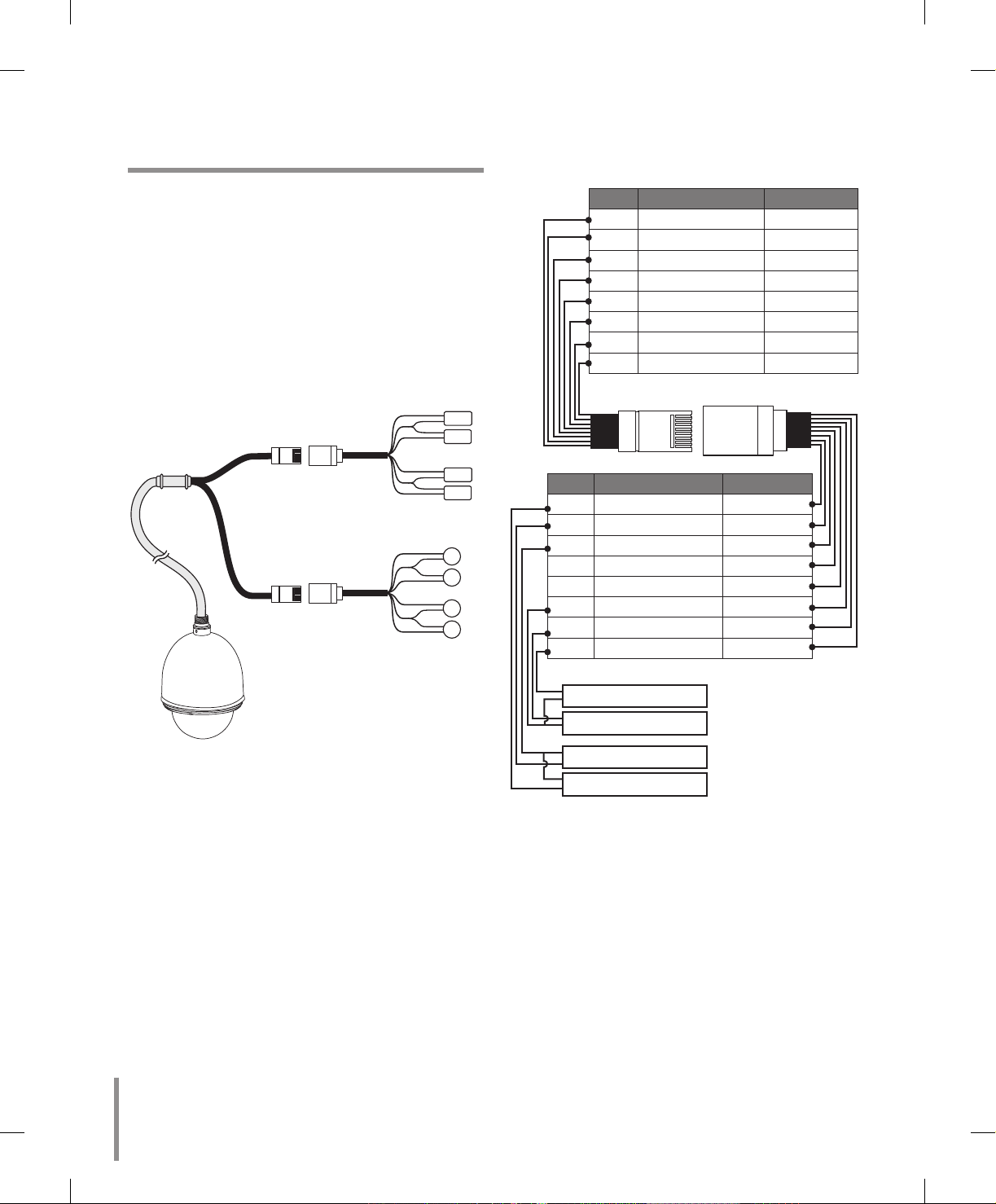

ALARM IN (ALARM GİRİŞİ) Bağlantıları ............16
ALARM OUT (ALARM ÇIKIŞI) Bağlantıları.........18

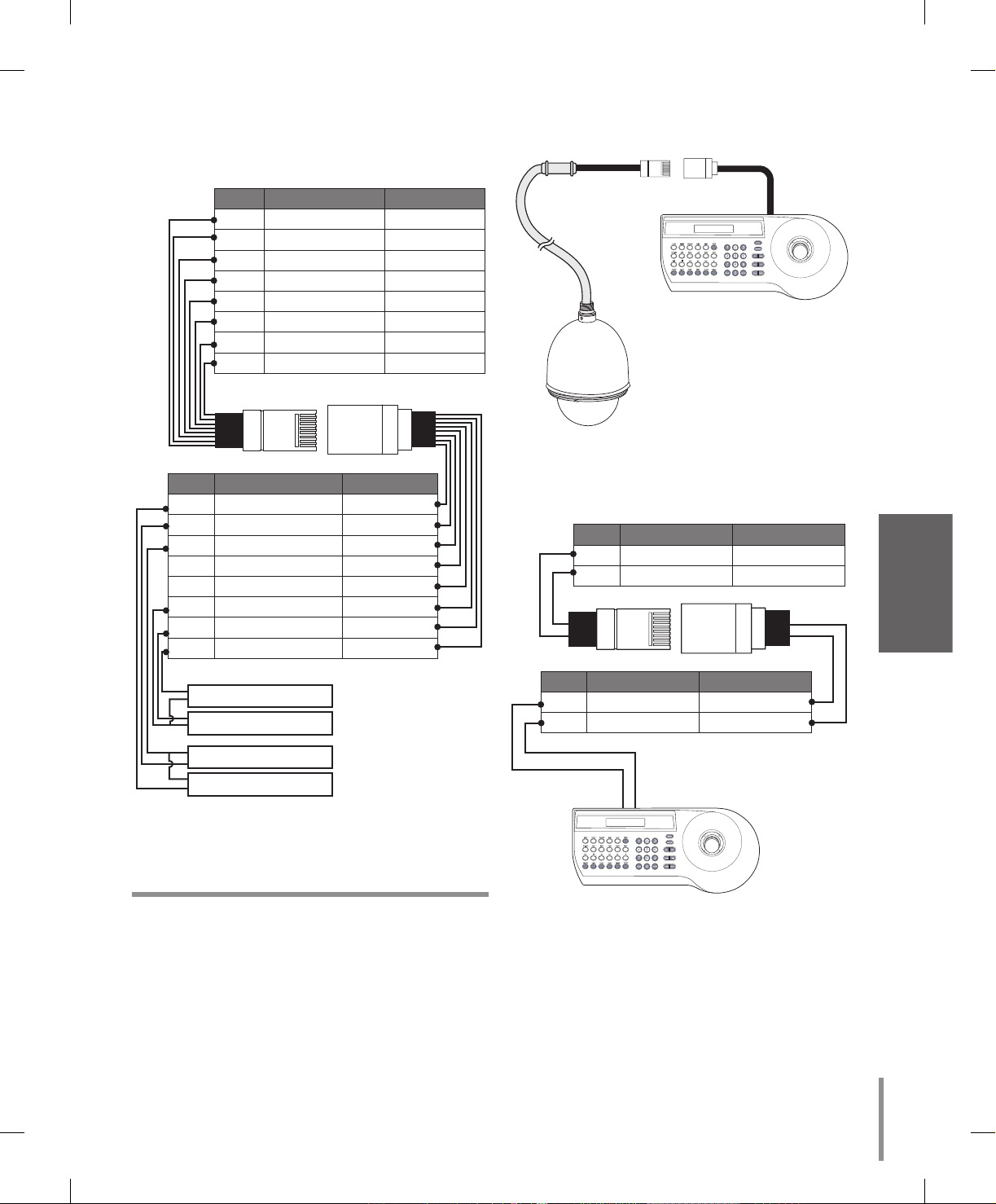

LKD1000 kumandanın bağlanması ....................19
Sistem Bağlantısı ................................................ 20
İşlemi .......................................................................21

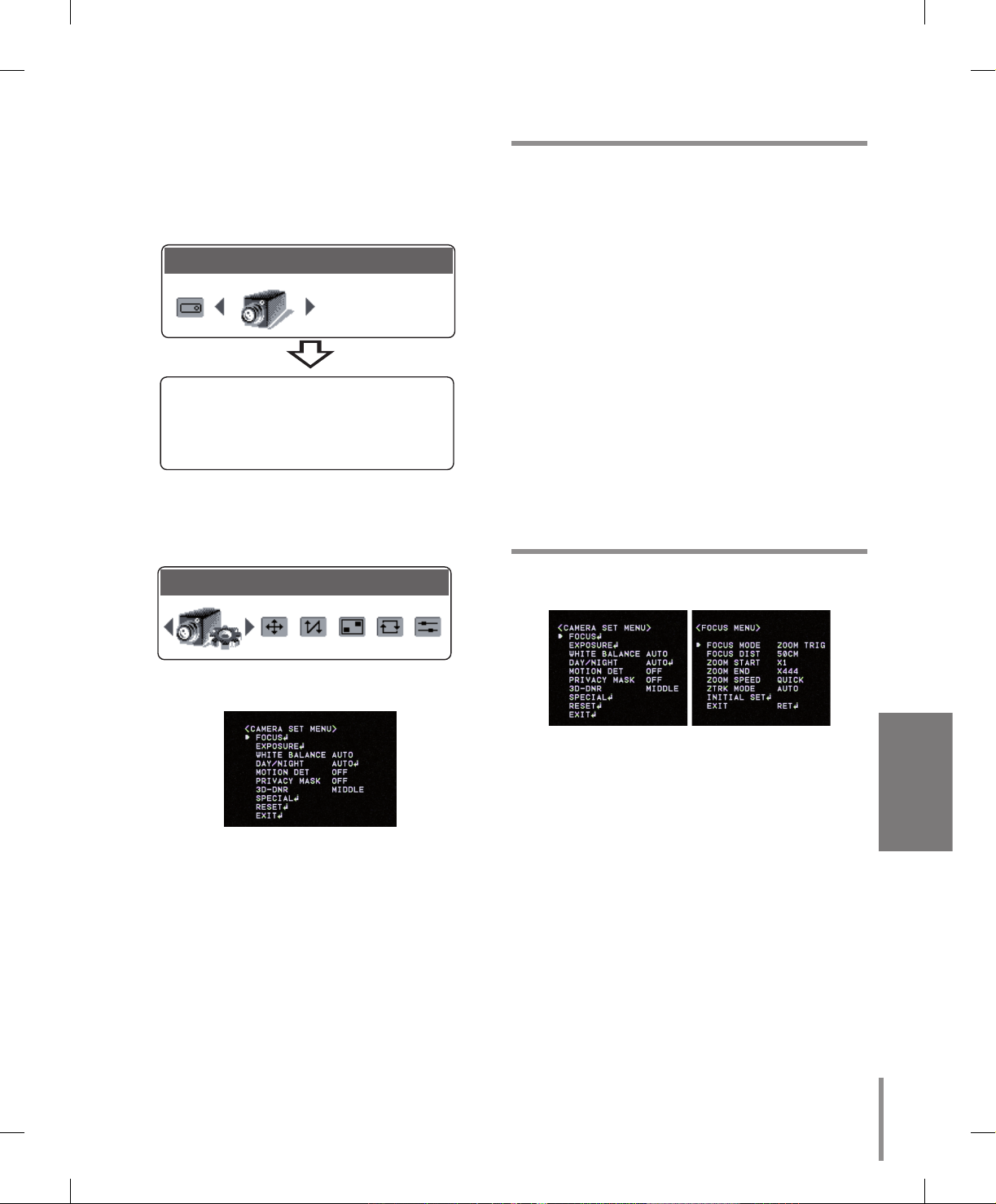

Ayar Menüsüne Genel Bakış ..............................21
Menüde gezinme ................................................ 22
Genel Çalışma ....................................................23

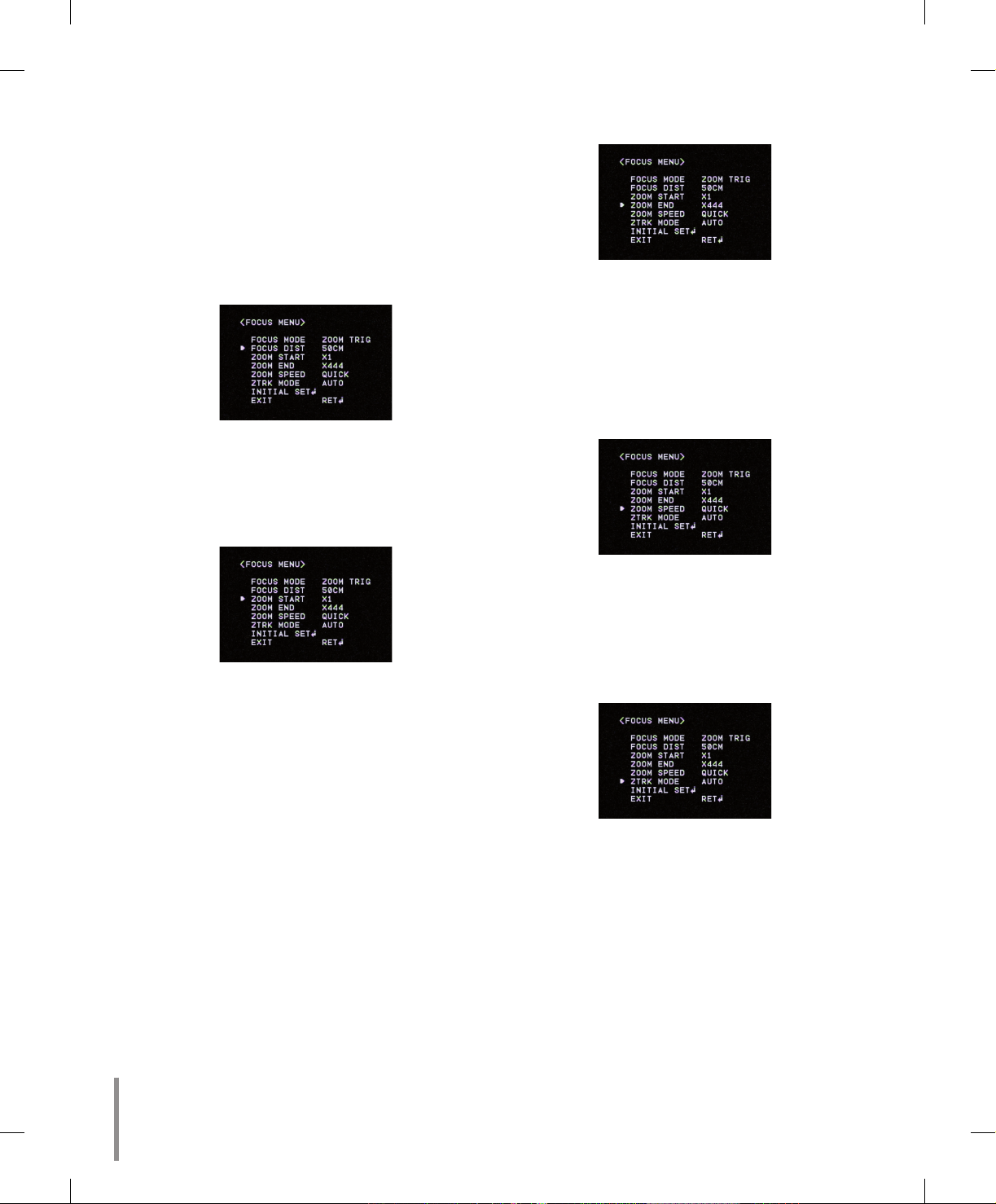

Focus (Odak) Ayarı .............................................23

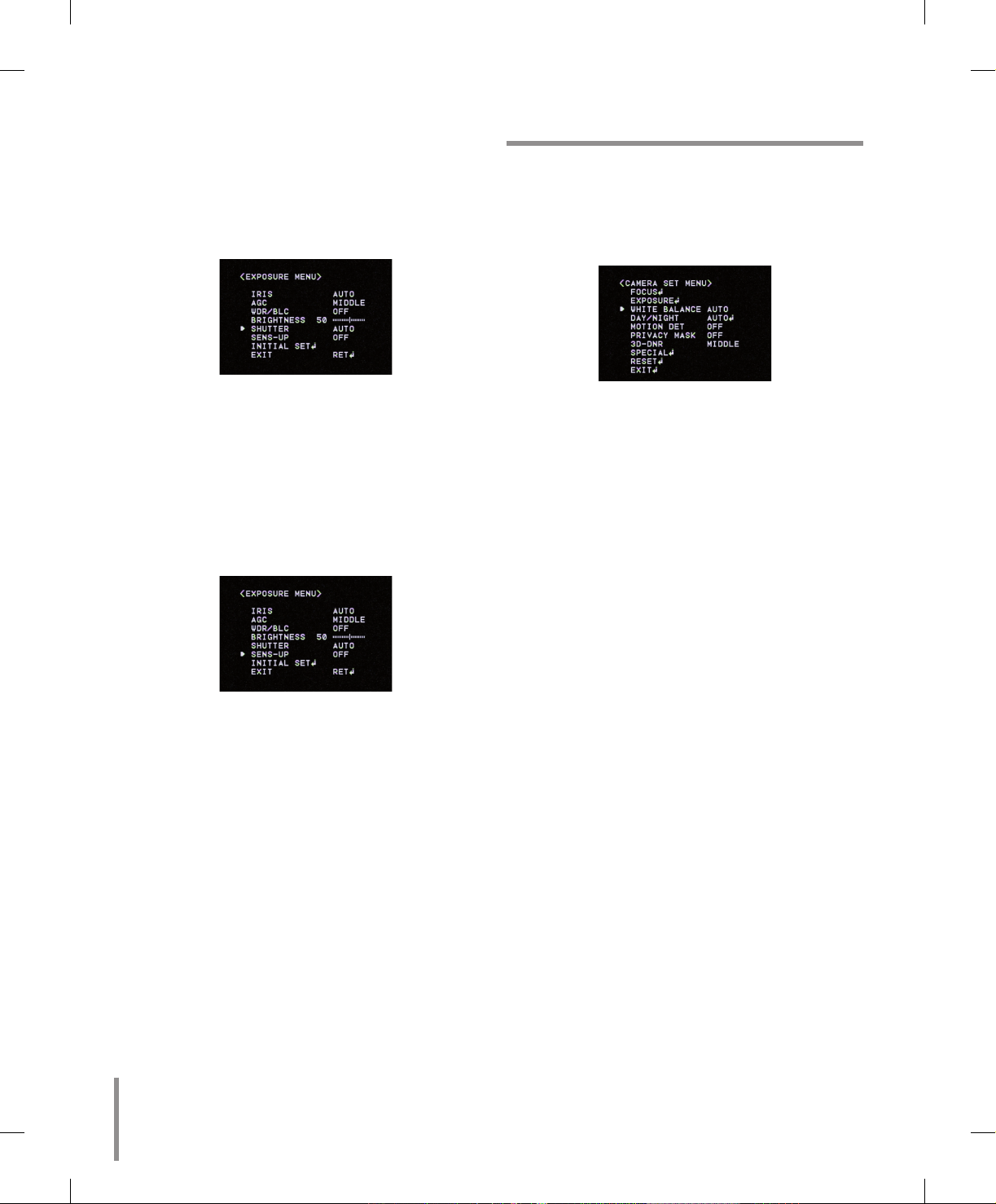

Exposure (Pozlama) Ayarları .............................. 25

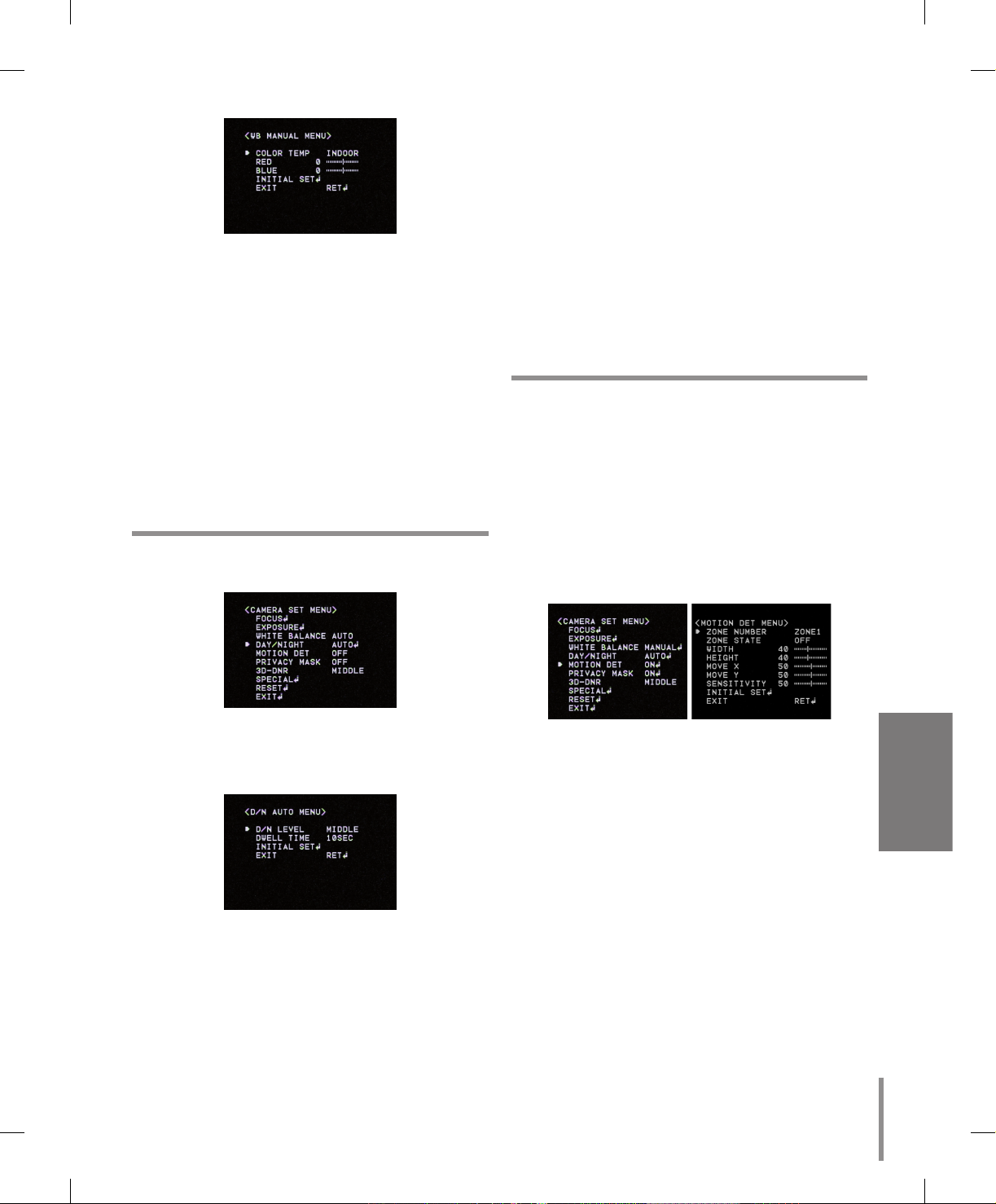

Beyaz Dengesi Ayarları....................................... 26
Gündüz/Gece Ayarı............................................. 27
Motion Detection(Hareket Algılama) Ayarı ..........27

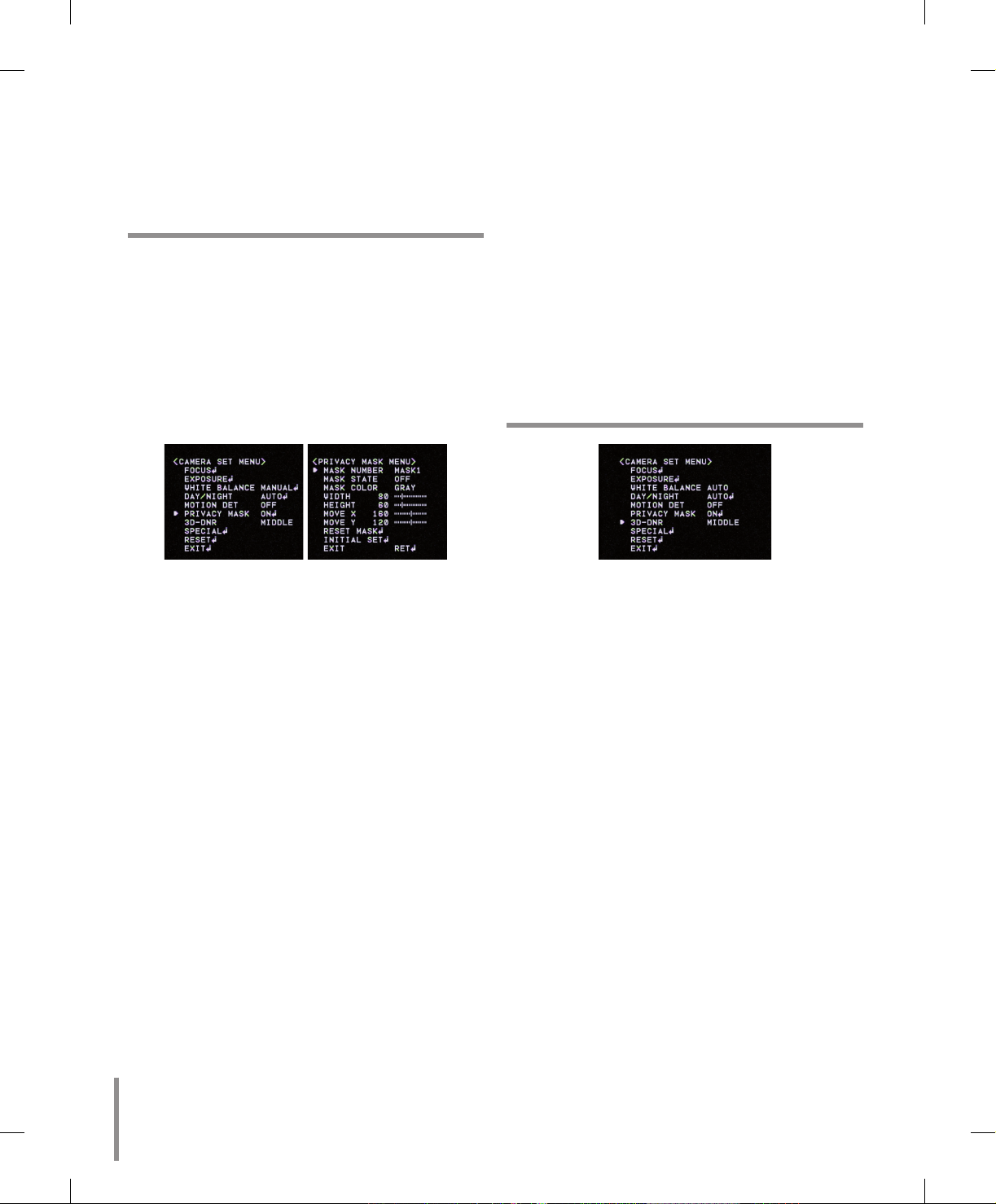

Gizlilik Maskesi ayarı ..........................................28
3D-DNR Ayarı. .................................................... 28
Özel Menü Ayarları .............................................29
Dil Ayarı...............................................................30
Sıfırlama Ayarları ................................................30
Bilgi ..........................................................................31
Teknik Özellikler ..................................................31
Page 5
5
Giriş
Giriş
Kubbe Kamera Hakkında
Kubbe kameralar, iç ve dış mekân video gözetim
sisteminde kurulum için tasarlanmıştır.
Kamera, dijital sinyal işleticisini, yatay kaydırma/eğme
mekanizmasını, x37 zoom lensini ve RS-485 iletişim
arabirimini de kompakt dış mekan ekinde birleştirir.
Özellikler
High Sensitivity Support (Yüksek Hassasiyet
Desteği)
Kamera, 1/4" EX-view HAD CCD ile yüksek resim
kalitesi sunar.
Preset Position (Ön Ayarlı Konum)
Önayarlı konum kamera izleme konumlarını kayıt
etme işlevidir (önayarlı konumlar). LKD1000
kumandasını kullanarak, önayarları konum
sayısıyla kaydedebilirsiniz. En fazla 128 Ön ayar
konumu bulunmaktadır. Konum numaralarını
girerek kameraları ön ayarlı konumlara
getirebilirsiniz. Hareket hızı ve bekletme süresi
ayarlanabilir.
Preset Tour (Ön Ayarlarda Gezinti)
Önayar Turu tüm kayıtlı kamera izleme
konumlarından geçme işlevidir (önayarlı konumlar).
Present Group Tour (Ön Ayarlarda Grup
Gezintisi)
Önayarlı tur, çalıştıran kişinin belirli bir sırada
programlayabileceği bir grup önayarlı konumdan
oluşmaktadır. Bir ön ayarlı grubun en fazla 8 ön
ayarlı konumu olmalıdır.
Şablon kaydı işlevi
Manuel faaliyetlerin rutin bir faaliyeti tekrar edilerek saklanabilir ve yeniden üretilebilir. Şablon
kaydı için Pan, Eğim ve Yakınlaştırma kontrolleri
bulunmaktadır.
m
m
m
m
m
Not:
Kullanılabilir toplam desen süresi, kameranın
çalışmasına göre değişiklik gösterir. Şablon
kaydetme dolduğunda, şablon kaydı otomatik
olarak duracaktır.
Privacy Mask (Gizlilik Maskesi)
Privacy zone (Gizlilik bölgesi) özelliği, kullanıcılara
istenmeyen bölgeleri gizleme imkânı sunar.
İstenmeyen bölgeleri maskelemek, monitör
ekranında görüntülenmesini önlemek için bu ayar
kullanılır. En fazla 8 bölge kaydedilebilir.
Auto Pan (Otomatik Yatay Kaydırma)
Kameradaki izlemeye ön ayarlı olan Auto Pan
(Otomatik Yatay Kaydırma) işlevi, belirli bir alanda
meydana gelen her türlü detayın gözetimini sağlar.
Kamera, ayarlayacağınız noktalar arasında en
fazla 8 noktada yatay kaydırma yapabilir. Hareket
hızı ve bekletme süresi ayarlanabilir.
Auto Flip (Otomatik Döndürme)
Kamera 90° eğimle çalıştırıldığında, tam ters yerleri yatay 180° Auto Flip (Otomatik Döndürme) ile
izleyebilir.
Optik Yakınlaştırma
Optik yaklaştırma aralığı 1x ila 37x.
Dijital Yakınlaştırma
Dijital yakınlaştırma sistemin yakınlaştırma
aralığını 37x optik yakınlaştırma sınırının 12
katına çıkarabilir. Dijital yakınlaştırma işlevini
kullanarak, toplam sistem yakınlaştırma aralığı
37x’den (1x dijital yakınlaştırma) 444x’e (12x dijital
yakınlaştırma) çıkar.
Sensör Bağlantısı
Kamera bir dedektörle çalıştığında (manyetik, ışın,
kızıl ötesi ışıklar) ve saptama bölgesinde hareket
eden subje bir dedektör tarafından saptandığında,
kamera odağı subjeye hareket ederken, kamera
120°/sn. Oranında resim çekebilir.
Alarm In (Alarm Girişi) İşlevi (8 kanallı)
Alarm giriş sinyalleri, “önayara git” işlevini
etkinleştirmek için ALARM IN konektörü yoluyla
harici aygıtlar tarafından sağlanır.
Alarm Out (Alarm Çıkışı) İşlevi (4 kanallı)
Kameradaki alarm inputs (alarm girişi) konektörü aracılığıyla alarm inputs (alarm girişleri)
sağlandığında, kamera üzerindeki alarm output
(alarm çıkışı) konektörü aracılığıyla çıkış sinyalleri
gönderir.
m
m
m
m
m
m
m
m
Page 6
6
Genel Denetleyici İle Kontroller
Kamera RS-485 ile kontrol edilebilir.
Kamera genel RX temas sinyali ile
denetlenebildiğinden, mükemmel derecede maliyet
tasarrufu sağlayan bir efekte sahiptir.
Maksimum 256 kamera ile bağlanabilir
Kamera maksimum 256 kamera ile bağlandıktan
sonra kullanılabilir.
Bu sebeple, büyük binalarda ve mağazalarda
mükemmel bir iş çıkarır.
Day (Gündüz) ve Night (Gece) İşlevi
Kamera, Color (Renk) veya Black (Siyah) ve White
(Beyaz) olarak seçilebilir. Gündüz Color (Renk)
ayarını, gece ise düşük ışık sebebiyle Black
(Siyah) ve White (Beyaz) ayarını yapabilirsiniz.
(Filtre Dönüşüm tipi)
DSS (Dijital Yavaş Deklanşör) işlevi
DSS (Dijital Yavaş Deklanşör) işleviyle yüksek
hassasiyette gözetim yapabilirsiniz.
WDR (Geniş Dinamik Aralık) işlevi
Kamera, güçlü arka ışıkta içeride ve dışarıda
kolayca izleme imkanı sunar.
Güç Kaynağı
Bu kamera her zaman yalnızca AC 24V
Sertifikalı/Listelenmiş 2. sınıf bir güç kaynağı ile
çalıştırılmalıdır.
Güvenlik Önlemleri
Kamerayı parçalara ayırmayın.
Elektrik çarpmasını engellemek için vidaları veya
kapakları çıkarmayınız. Cihazın içinde kullanıcının
servis uygulayabileceği bir parça yoktur. Servis
hizmeti için nitelikli servis personeline başvurun.
Kamerayı doğrudan güneş ışığından
koruyunuz.
Kamerayı parlak nesnelere yönlendirmeyin.
Kamera kullanımda olsa da olmasa da, kamerayı
doğrudan güneş ışığından veya diğer çok parlak
nesnelerden koruyunuz.
Aksi halde duman veya pas oluşabilir.
Kamerayı dikkatli kullanın.
Kamerayı hor kullanmayın.
Çarpma, sallanma vb. durumlardan sakının.
Kamera uygunsuz kullanım veya saklamadan
zarar görebilir.
m
m
m
m
m
m
m
m
m
Güçlü çözücüler veya deterjanlar kullanmayın.
Kirlendiğinde kuru bir bezle kamerayı temizleyin.
Eğer kameranın üzerindeki kiri çıkarmak zor ise,
yumuşak bir deterjan kullanarak silin.
Kamerayı baş aşağı kurmayın.
Bu kamera, tavana veya duvara montaj edilmek
üzere tasarlanmıştır.
Eğer kamerayı baş aşağı kurarsanız, örneğin yere
montaj ederseniz, bozulabilir.
Kamerayı aşağıda gösterilen yerlerde
kullanmayın.
Kamera aşağıdaki şartlarda kullanıldığında,
buğulanmadan dolayı lens bulanıklaşabilir.
Klimanın açılıp kapatılmasıyla hızlı sıcaklık
dalgalanmaları.
Sıklıkla açılıp kapatılan kapı yüzünden hızlı
sıcaklık dalgalanmaları.
Gözlüklerin dumanlandığı bir ortamda
kameranın kullanımı.
Sigara dumanı veya tozla kaplı bir odada
kameranın kullanımı.
Buğulanma sebebiyle lens bulanıklaştığında,
kubbe kapağı çıkarın ve yumuşak bir bezle bütün
nemli yüzeyleri silin.
Çalıştırmadan önce lütfen uygun sıcaklık, nemlilik ve güç kaynağı oranlarını kontrol ediniz.
Kamerayı, sıcaklığın -10~50 °C arasında ve
nemliliğin %80’in altında olduğu yerlerde kullanın.
Girşi güç kaynağı AC 24V’dir.
Tüketilebilir parçalar
Temas halindeki lensle çalışan motorlar ve kamera
içindeki soğutma fanı gibi parçalar zamanla
yıpranırlar.
Bu parçaların değiştirilmesi ve bakımı için lütfen en
yakın servis hizmet merkezine başvurun.
m
m
m
•
•
•
•
m
m
Page 7
7
Giriş
Kameranın Kimliği
“A”
f
g
h
i
j
k
a
b
c
d
e
l
m
a Kubbe kamera gövdesi
b Kamera montaj desteği
c Düşmeyi Önleme Kablosu
Düşmeyi engelleyici kabloyu desteğe
çengellediğinizden emin olun.
Dikkat:
Kubbe kapağını kubbe kameranın gövdesine
taktığınızda, kabloyu kubbe kamera gövdesine
takın. Aksi halde kablo kameranın hareketini
engelleyebilir.
d Mekanik montaj
e Dom kapağı montajı
f BNC konektör kapak başlığı
g BNC konektörlü video output (video çıkış)
kablosu
Monitörün video konektörüne bağlanır.
h Güç kablosu (AC 24V)
i Veri İletişim Bağlantı Noktası (RJ45) – RS-485
ve Alarm Input (Alarm Girişi)
j Veri İletişim Bağlantı Noktası (RJ45) – RS-485
ve Alarm Input (Alarm Girişi)
k Veri İletişim Bağlantı Noktası (RJ45) – Alarm
Output (Alarm Çıkışı)
l IF paneli
m Ana kontrol panosu
“A”
Güç ve veri kablolarını neme maruz
bırakmayın, bu muhafazaya sızıntıya
neden olabilir ve kameraya hasar verebilir.
Yapmanız gerekiyorsa, bağlantıların sıkıca
kapandığından lütfen emin olun.
Page 8
8
Kurulum
Önlemler
Aşağıdaki kurulum ve bağlantı işlerinin nitelikli servis
personeli veya sistem kurucuları tarafından yapılması
ve bütün yerel kurallara uygun olması gerekmektedir.
Kamerayı kurup bağlamadan önce, gereken yan birim
aygıtlarını ve kablolarını kontrol edin ve hazırlayın.
Kamerayı bağlamadan önce, bu kamera ve DVR gibi
bağlanacak olan tüm aygıtları kapatın.
Not:
Kubbe kapağının penceresine dokunmayın.
Kamera Kurulum Yeri
Kameranın kurulacağı yeri bayiinizle görüşün, ve
kurulum için yeterince güçlü olan bir yer seçin.
Kamerayı tavana (beton, vs), onu yeteri derecede
destekleyecek kadar güçlü bir yere kurun.
Kamerayı binanın temelinin olduğu kısma veya
yeterince taşıma gücüne sahip bölümlerine kurun.
Kameraları asla aşağıdaki yerlere kurmayın
veya kullanmayın
Doğrudan güneş ışığı veya yağmura maruz kalan
bölgelere kurmayın.
Kamerayı bir klimanın çıkış yolunun yakınına
kurmayın.
Yüzme havuzu veya kimyasalların kullanıldığı
diğer bölgelerin yakınına.
Geniş miktarda buhar ve yağın olduğu yemek
hazırlama alanları ve diğer bölgelere, yanıcı
atmosfere, diğer özel ortamlara.
Radyasyon, X-ışını, güçlü elektrik dalgaları veya
manyetizmin yaratıldığı bölgeler.
Denizde, sahil bölgelerde, veya aşındırıcı gazların
üretildiği bölgelerde.
İzin verilen ortam çalıştırma ısısı aralığının
dışındaki bölgelerde
•
•
•
•
•
•
•
•
•
Statik Elektriğin Kaldırılması Hakkında
Kamerayı kurmadan önce, vücudunuzdan statik
elektriği dışarı atmak için elinizle metal bir kasaya ya
da diğer metalik parçalara dokunun.
Yüksek miktarda nem veya toz içeren bölgelere
kurmayın.
Böyle yapmak dahili parçaların daha kolay hasar
görmesine veya bozulmasına neden olabilir.
Kabloları güç hattının kenarından çekmeyin.
Vidaları Sıkma
Vidalar, malzemeler ve kurulum yerinin yapısına
uygun olarak yeterli derecede sıkılmalıdır. Vidaları
sıktıktan sonra, bir eşitsizlik olmadığından ve her
vidanın sıkı olduğundan emin olmak için görsel olarak
teftiş edin.
Koruma Bandını Çıkarma
Kamerayı kullanmadan önce koruma bandını çıkarın.
İkaz: Koruma bandını dikkatlice çıkarın.
1. Aşağıda gösterildiği gibi, vida somunu anahtarını
kullanarak vidaları gevşetin ve kubbe kapağını
çıkarın.
2. Koruma bandını çıkarın ve kubbe kapağını takın.
Page 9
9
Kurulum
Kamera Montajı
Resimde yerel olarak tedarik edilmiş bir direğe
takılmış bir kamera görülüyor.
Not:
Kamera, duvar veya tavan montajı için
değerlendirilmedi.
Askı montajı (İsteğe bağlı)
Boru ve kamerayı aşağıdaki gösterildiği gibi takın.
Page 10
10
Duvar montajı (İsteğe bağlı)
Kamerayı aşağıdaki sırada takın.
1. Boruyu takmak istediğiniz duvara delikler açın.
2. Boru ve kamerayı aşağıdaki gösterildiği gibi takın.
Kurulum
“A”
Boru vida yolları temiz ve passız
olmalıdır. Vidalarda yapıştırıcı
(Teflon™ şerit veya silikon yapıştırıcı) kullanın.
Vida yapıştırıcı
şerit ekleyin
Not:
Montaj boru ve destekleri ürünle verilmez.
Referans: LG Standart boru Teknik
Özellikleri.
Page 11
11
Kurulum
Selektör Ayarı
Kamerada protokolü ve veri iletişiminin baud hızını
belirleyen bir adet 8 bit anahtar bulunmaktadır.
Kamera yeniden başlatıldığında ayarlar yüklenir.
Kamerayı kapattığınızdan, selektör ayarlarını
değiştirdiğinizden emin olun, sonra değişiklikleri
yüklemek için tekrar gücü açın.
1. Kamerayı kapatın.
2. Muhafazadan dom kapağını çıkarın.
3. Aşağıdaki tabloya uygun olarak muhafaza içindeki
selektörleri ayarlayın.
4. Değişiklikleri yüklemek için kameraya güç verin.
Ana kartta SW2
ON
1 2 3 4 5 6 7 8
Düğme konumu (5-8) Protokol
ON
1 2 3 4 5 6 7 8
(OFF OFF OFF OFF)
LG Multix
ON
1 2 3 4 5 6 7 8
(ON OFF OFF OFF)
Ayrılmış 1
ON
1 2 3 4 5 6 7 8
(OFF ON OFF OFF)
Pelco D
ON
1 2 3 4 5 6 7 8
(ON ON OFF OFF)
Pelco P
Not:
Denetleyiciyi LG Multix kullanmıyorsanız, işlev
kontrolünde bazı kısıtlamalar olabilir.
Düğme konumu (1-4) BAUD ORANI
(OFF OFF OFF OFF)
9,600 BPS
(ON OFF OFF OFF)
1,200 BPS
(OFF ON OFF OFF)
2,400 BPS
(ON ON OFF OFF)
4,800 BPS
(OFF OFF ON OFF)
19,200 BPS
(ON OFF ON OFF)
38,400 BPS
(OFF ON ON OFF)
57,600 BPS
(ON ON ON OFF)
115,200 BPS
Page 12
12
Alarm Output (Alarm Çıkışı)
Modu Ayarı
Alarm Output’u (Alarm Çıkışı) normal açma veya
normal kapanma moduna ayarlayabilirsiniz.
IF kartında SW1
Alarm
Output
(Alarm
Çıkışı)
Numarası
Düğme
Numarası
(Konum)
İşlev Efekti
1
1 (AÇIK),
2 (KAPALI)
Normal Open (Açma)
modu
1 (KAPALI),
2 (AÇIK)
Normal Close
(Kapatma) modu
2
3 (AÇIK),
4 (KAPALI)
Normal Open (Açma)
modu
3 (KAPALI),
4 (AÇIK)
Normal Close
(Kapatma) modu
3
5 (AÇIK),
6 (KAPALI)
Normal Open (Açma)
modu
5 (KAPALI),
6 (AÇIK)
Normal Close
(Kapatma) modu
4
7 (AÇIK),
8 (KAPALI)
Normal Open (Açma)
modu
7 (KAPALI),
8 (AÇIK)
Normal Close
(Kapatma) modu
Camera ID (Kamera Kimlik) Ayarı
Birden fazla kamera kullanmak isterseniz, her kamera
için 8 bit Işık azaltma düğmesini kullanarak kamera
kimliklerini farklı olarak ayarlamanız gerekir.
Kamera Kimlik ayarını resimlere ve aşağıdaki tabloya
göre ayarlayın.
• Kamera kimliğinin varsayılan ayarı 0’dır.
Ana kartta SW1
ON
1 2 3 4 5 6 7 8
Kamera kimlik ayarı tablosu
ID SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8
0 OFF OFF OFF OFF OFF OFF OFF OFF
1 ON OFF OFF OFF OFF OFF OFF OFF
2 OFF ON OFF OFF OFF OFF OFF OFF
3 ON ON OFF OFF OFF OFF OFF OFF
4 OFF OFF ON OFF OFF OFF OFF OFF
5 ON OFF ON OFF OFF OFF OFF OFF
6 OFF ON ON OFF OFF OFF OFF OFF
7 ON ON ON OFF OFF OFF OFF OFF
8 OFF OFF OFF ON OFF OFF OFF OFF
9 ON OFF OFF ON OFF OFF OFF OFF
10 OFF ON OFF ON OFF OFF OFF OFF
11 ON ON OFF ON OFF OFF OFF OFF
12 OFF OFF ON ON OFF OFF OFF OFF
13 ON OFF ON ON OFF OFF OFF OFF
14 OFF ON ON ON OFF OFF OFF OFF
15 ON ON ON ON OFF OFF OFF OFF
16 OFF OFF OFF OFF ON OFF OFF OFF
17 ON OFF OFF OFF ON OFF OFF OFF
18 OFF ON OFF OFF ON OFF OFF OFF
19 ON ON OFF OFF ON OFF OFF OFF
20 OFF OFF ON OFF ON OFF OFF OFF
21 ON OFF ON OFF ON OFF OFF OFF
22 OFF ON ON OFF ON OFF OFF OFF
23 ON ON ON OFF ON OFF OFF OFF
24 OFF OFF OFF ON ON OFF OFF OFF
Page 13
13
Kurulum
25 ON OFF OFF ON ON OFF OFF OFF
26 OFF ON OFF ON ON OFF OFF OFF
27 ON ON OFF ON ON OFF OFF OFF
28 OFF OFF ON ON ON OFF OFF OFF
29 ON OFF ON ON ON OFF OFF OFF
30 OFF ON ON ON ON OFF OFF OFF
31 ON ON ON ON ON OFF OFF OFF
32 OFF OFF OFF OFF OFF ON OFF OFF
33 ON OFF OFF OFF OFF ON OFF OFF
34 OFF ON OFF OFF OFF ON OFF OFF
35 ON ON OFF OFF OFF ON OFF OFF
36 OFF OFF ON OFF OFF ON OFF OFF
37 ON OFF ON OFF OFF ON OFF OFF
38 OFF ON ON OFF OFF ON OFF OFF
39 ON ON ON OFF OFF ON OFF OFF
40 OFF OFF OFF ON OFF ON OFF OFF
41 ON OFF OFF ON OFF ON OFF OFF
42 OFF ON OFF ON OFF ON OFF OFF
43 ON ON OFF ON OFF ON OFF OFF
44 OFF OFF ON ON OFF ON OFF OFF
45 ON OFF ON ON OFF ON OFF OFF
46 OFF ON ON ON OFF ON OFF OFF
47 ON ON ON ON OFF ON OFF OFF
48 OFF OFF OFF OFF ON ON OFF OFF
49 ON OFF OFF OFF ON ON OFF OFF
50 OFF ON OFF OFF ON ON OFF OFF
51 ON ON OFF OFF ON ON OFF OFF
52 OFF OFF ON OFF ON ON OFF OFF
53 ON OFF ON OFF ON ON OFF OFF
54 OFF ON ON OFF ON ON OFF OFF
55 ON ON ON OFF ON ON OFF OFF
56 OFF OFF OFF ON ON ON OFF OFF
57 ON OFF OFF ON ON ON OFF OFF
58 OFF ON OFF ON ON ON OFF OFF
59 ON ON OFF ON ON ON OFF OFF
60 OFF OFF ON ON ON ON OFF OFF
61 ON OFF ON ON ON ON OFF OFF
62 OFF ON ON ON ON ON OFF OFF
63 ON ON ON ON ON ON OFF OFF
64 OFF OFF OFF OFF OFF OFF ON OFF
65 ON OFF OFF OFF OFF OFF ON OFF
66 OFF ON OFF OFF OFF OFF ON OFF
67 ON ON OFF OFF OFF OFF ON OFF
68 OFF OFF ON OFF OFF OFF ON OFF
69 ON OFF ON OFF OFF OFF ON OFF
70 OFF ON ON OFF OFF OFF ON OFF
71 ON ON ON OFF OFF OFF ON OFF
72 OFF OFF OFF ON OFF OFF ON OFF
73 ON OFF OFF ON OFF OFF ON OFF
74 OFF ON OFF ON OFF OFF ON OFF
75 ON ON OFF ON OFF OFF ON OFF
76 OFF OFF ON ON OFF OFF ON OFF
77 ON OFF ON ON OFF OFF ON OFF
78 OFF ON ON ON OFF OFF ON OFF
79 ON ON ON ON OFF OFF ON OFF
80 OFF OFF OFF OFF ON OFF ON OFF
81 ON OFF OFF OFF ON OFF ON OFF
82 OFF ON OFF OFF ON OFF ON OFF
83 ON ON OFF OFF ON OFF ON OFF
84 OFF OFF ON OFF ON OFF ON OFF
85 ON OFF ON OFF ON OFF ON OFF
86 OFF ON ON OFF ON OFF ON OFF
87 ON ON ON OFF ON OFF ON OFF
88 OFF OFF OFF ON ON OFF ON OFF
89 ON OFF OFF ON ON OFF ON OFF
90 OFF ON OFF ON ON OFF ON OFF
91 ON ON OFF ON ON OFF ON OFF
92 OFF OFF ON ON ON OFF ON OFF
93 ON OFF ON ON ON OFF ON OFF
94 OFF ON ON ON ON OFF ON OFF
95 ON ON ON ON ON OFF ON OFF
96 OFF OFF OFF OFF OFF ON ON OFF
97 ON OFF OFF OFF OFF ON ON OFF
98 OFF ON OFF OFF OFF ON ON OFF
99 ON ON OFF OFF OFF ON ON OFF
100 OFF OFF ON OFF OFF ON ON OFF
101 ON OFF ON OFF OFF ON ON OFF
102 OFF ON ON OFF OFF ON ON OFF
103 ON ON ON OFF OFF ON ON OFF
104 OFF OFF OFF ON OFF ON ON OFF
105 ON OFF OFF ON OFF ON ON OFF
106 OFF ON OFF ON OFF ON ON OFF
107 ON ON OFF ON OFF ON ON OFF
108 OFF OFF ON ON OFF ON ON OFF
109 ON OFF ON ON OFF ON ON OFF
110 OFF ON ON ON OFF ON ON OFF
111 ON ON ON ON OFF ON ON OFF
112 OFF OFF OFF OFF ON ON ON OFF
113 ON OFF OFF OFF ON ON ON OFF
114 OFF ON OFF OFF ON ON ON OFF
115 ON ON OFF OFF ON ON ON OFF
116 OFF OFF ON OFF ON ON ON OFF
117 ON OFF ON OFF ON ON ON OFF
118 OFF ON ON OFF ON ON ON OFF
119 ON ON ON OFF ON ON ON OFF
120 OFF OFF OFF ON ON ON ON OFF
121 ON OFF OFF ON ON ON ON OFF
122 OFF ON OFF ON ON ON ON OFF
123 ON ON OFF ON ON ON ON OFF
124 OFF OFF ON ON ON ON ON OFF
125 ON OFF ON ON ON ON ON OFF
126 OFF ON ON ON ON ON ON OFF
127 ON ON ON ON ON ON ON OFF
128 OFF OFF OFF OFF OFF OFF OFF ON
129 ON OFF OFF OFF OFF OFF OFF ON
130 OFF ON OFF OFF OFF OFF OFF ON
131 ON ON OFF OFF OFF OFF OFF ON
132 OFF OFF ON OFF OFF OFF OFF ON
133 ON OFF ON OFF OFF OFF OFF ON
134 OFF ON ON OFF OFF OFF OFF ON
135 ON ON ON OFF OFF OFF OFF ON
136 OFF OFF OFF ON OFF OFF OFF ON
137 ON OFF OFF ON OFF OFF OFF ON
138 OFF ON OFF ON OFF OFF OFF ON
139 ON ON OFF ON OFF OFF OFF ON
140 OFF OFF ON ON OFF OFF OFF ON
141 ON OFF ON ON OFF OFF OFF ON
142 OFF ON ON ON OFF OFF OFF ON
143 ON ON ON ON OFF OFF OFF ON
144 OFF OFF OFF OFF ON OFF OFF ON
145 ON OFF OFF OFF ON OFF OFF ON
146 OFF ON OFF OFF ON OFF OFF ON
147 ON ON OFF OFF ON OFF OFF ON
148 OFF OFF ON OFF ON OFF OFF ON
149 ON OFF ON OFF ON OFF OFF ON
150 OFF ON ON OFF ON OFF OFF ON
151 ON ON ON OFF ON OFF OFF ON
152 OFF OFF OFF ON ON OFF OFF ON
Page 14
14
153 ON OFF OFF ON ON OFF OFF ON
154 OFF ON OFF ON ON OFF OFF ON
155 ON ON OFF ON ON OFF OFF ON
156 OFF OFF ON ON ON OFF OFF ON
157 ON OFF ON ON ON OFF OFF ON
158 OFF ON ON ON ON OFF OFF ON
159 ON ON ON ON ON OFF OFF ON
160 OFF OFF OFF OFF OFF ON OFF ON
161 ON OFF OFF OFF OFF ON OFF ON
162 OFF ON OFF OFF OFF ON OFF ON
163 ON ON OFF OFF OFF ON OFF ON
164 OFF OFF ON OFF OFF ON OFF ON
165 ON OFF ON OFF OFF ON OFF ON
166 OFF ON ON OFF OFF ON OFF ON
167 ON ON ON OFF OFF ON OFF ON
168 OFF OFF OFF ON OFF ON OFF ON
169 ON OFF OFF ON OFF ON OFF ON
170 OFF ON OFF ON OFF ON OFF ON
171 ON ON OFF ON OFF ON OFF ON
172 OFF OFF ON ON OFF ON OFF ON
173 ON OFF ON ON OFF ON OFF ON
174 OFF ON ON ON OFF ON OFF ON
175 ON ON ON ON OFF ON OFF ON
176 OFF OFF OFF OFF ON ON OFF ON
177 ON OFF OFF OFF ON ON OFF ON
178 OFF ON OFF OFF ON ON OFF ON
179 ON ON OFF OFF ON ON OFF ON
180 OFF OFF ON OFF ON ON OFF ON
181 ON OFF ON OFF ON ON OFF ON
182 OFF ON ON OFF ON ON OFF ON
183 ON ON ON OFF ON ON OFF ON
184 OFF OFF OFF ON ON ON OFF ON
185 ON OFF OFF ON ON ON OFF ON
186 OFF ON OFF ON ON ON OFF ON
187 ON ON OFF ON ON ON OFF ON
188 OFF OFF ON ON ON ON OFF ON
189 ON OFF ON ON ON ON OFF ON
190 OFF ON ON ON ON ON OFF ON
191 ON ON ON ON ON ON OFF ON
192 OFF OFF OFF OFF OFF OFF ON ON
193 ON OFF OFF OFF OFF OFF ON ON
194 OFF ON OFF OFF OFF OFF ON ON
195 ON ON OFF OFF OFF OFF ON ON
196 OFF OFF ON OFF OFF OFF ON ON
197 ON OFF ON OFF OFF OFF ON ON
198 OFF ON ON OFF OFF OFF ON ON
199 ON ON ON OFF OFF OFF ON ON
200 OFF OFF OFF ON OFF OFF ON ON
201 ON OFF OFF ON OFF OFF ON ON
202 OFF ON OFF ON OFF OFF ON ON
203 ON ON OFF ON OFF OFF ON ON
204 OFF OFF ON ON OFF OFF ON ON
205 ON OFF ON ON OFF OFF ON ON
206 OFF ON ON ON OFF OFF ON ON
207 ON ON ON ON OFF OFF ON ON
208 OFF OFF OFF OFF ON OFF ON ON
209 ON OFF OFF OFF ON OFF ON ON
210 OFF ON OFF OFF ON OFF ON ON
211 ON ON OFF OFF ON OFF ON ON
212 OFF OFF ON OFF ON OFF ON ON
213 ON OFF ON OFF ON OFF ON ON
214 OFF ON ON OFF ON OFF ON ON
215 ON ON ON OFF ON OFF ON ON
216 OFF OFF OFF ON ON OFF ON ON
217 ON OFF OFF ON ON OFF ON ON
218 OFF ON OFF ON ON OFF ON ON
219 ON ON OFF ON ON OFF ON ON
220 OFF OFF ON ON ON OFF ON ON
221 ON OFF ON ON ON OFF ON ON
222 OFF ON ON ON ON OFF ON ON
223 ON ON ON ON ON OFF ON ON
224 OFF OFF OFF OFF OFF ON ON ON
225 ON OFF OFF OFF OFF ON ON ON
226 OFF ON OFF OFF OFF ON ON ON
227 ON ON OFF OFF OFF ON ON ON
228 OFF OFF ON OFF OFF ON ON ON
229 ON OFF ON OFF OFF ON ON ON
230 OFF ON ON OFF OFF ON ON ON
231 ON ON ON OFF OFF ON ON ON
232 OFF OFF OFF ON OFF ON ON ON
233 ON OFF OFF ON OFF ON ON ON
234 OFF ON OFF ON OFF ON ON ON
235 ON ON OFF ON OFF ON ON ON
236 OFF OFF ON ON OFF ON ON ON
237 ON OFF ON ON OFF ON ON ON
238 OFF ON ON ON OFF ON ON ON
239 ON ON ON ON OFF ON ON ON
240 OFF OFF OFF OFF ON ON ON ON
241 ON OFF OFF OFF ON ON ON ON
242 OFF ON OFF OFF ON ON ON ON
243 ON ON OFF OFF ON ON ON ON
244 OFF OFF ON OFF ON ON ON ON
245 ON OFF ON OFF ON ON ON ON
246 OFF ON ON OFF ON ON ON ON
247 ON ON ON OFF ON ON ON ON
248 OFF OFF OFF ON ON ON ON ON
249 ON OFF OFF ON ON ON ON ON
250 OFF ON OFF ON ON ON ON ON
251 ON ON OFF ON ON ON ON ON
252 OFF OFF ON ON ON ON ON ON
253 ON OFF ON ON ON ON ON ON
254 OFF ON ON ON ON ON ON ON
255 ON ON ON ON ON ON ON ON
Page 15
15
Bağlantılar
Bağlantılar
Önlemler
Bağlantılar tüm yerel yasalara uygun olarak yetkili servis personeli veya sistem kurma personeli
tarafından yapılmalıdır.
AC 24V kullanılabilir.
Not:
Güç verildiğinde ünite kendini kontrol eder (bir
yatay kaydırma, eğme, zoom yapma ve odaklanma işlemi).

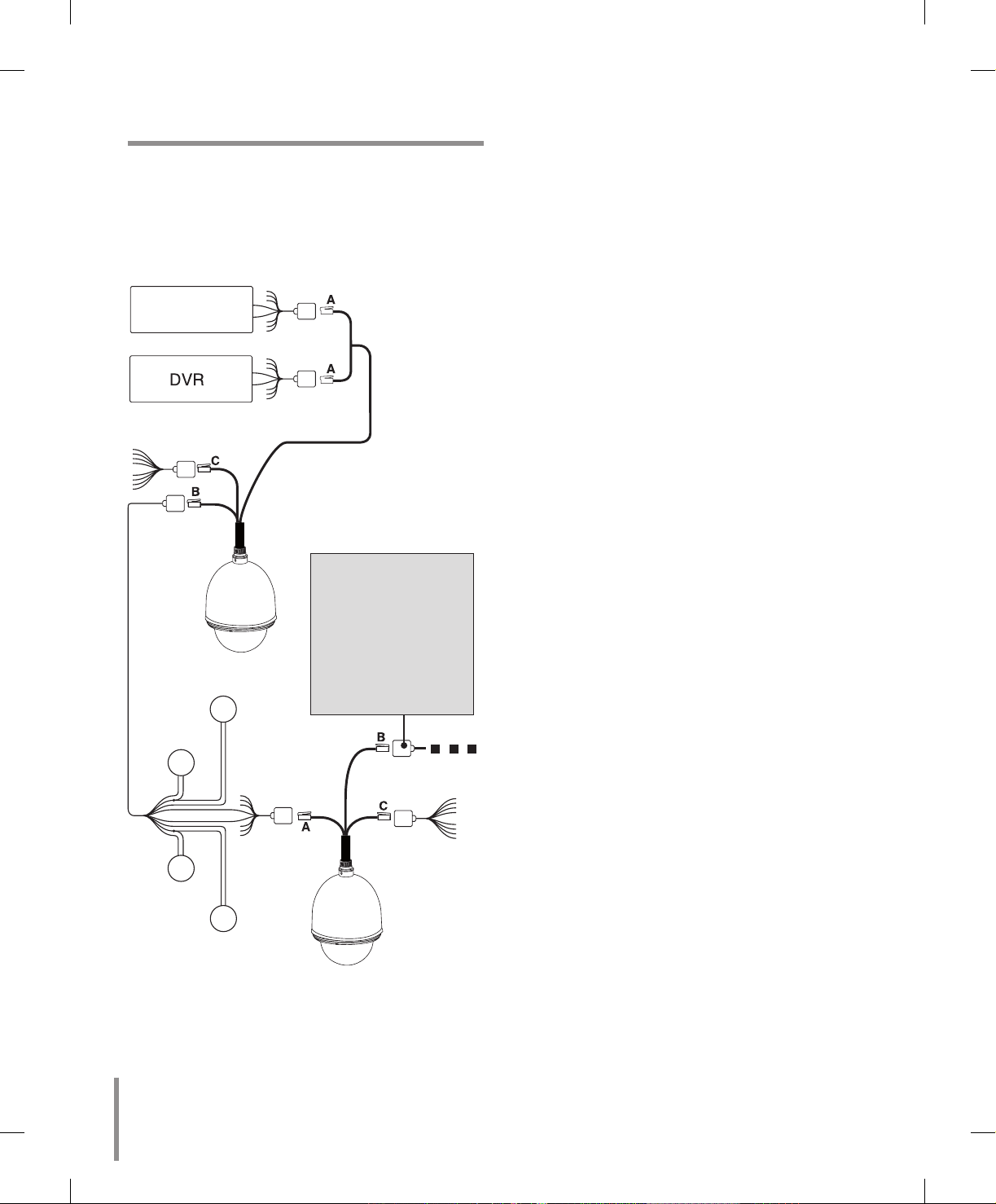

Bağlantı Önizleme
Kameranın AC
24V kablosu
AC 24V
Video output
(çıkışı)
A veri bağlantı
noktası
B veri bağlantı
noktası
Ethernet kablosu
Ethernet kablosu
BNC fißi
C veri bağlantı
noktası
Ethernet kablosu
•
•
RS-485 Bağlantısı
RS-485 site iletişimi için aşağıda açıklanan kabloyu
kullanın.
Korumalı, çift büklümlü kablo
Düşük empedans
Tel kalınlığı en az AWG #22 (0.33 mm2).
Monitörü takma
Kamera ve monitör arasındaki görüntü sinyali
bağlantısı.
Bağlayan güç kaynağı
Güç girişi terminaline AC 24 V güç kaynağı bağlayın.
•
•
•
Page 16
16
ALARM IN (ALARM GİRİŞİ)
Bağlantıları
8-pinli kablo konektörüne harici sensörler bağlayın.
Harici sensörleri bu konektöre bağlayın. Her bir
alarm sensörü G (GND) ile bağlanmalıdır. Giriş teknik
özellikleri düşük-aktif, voltajsız temas (aktifken ON
(AÇIK)) veya açık kolektörden (aktifken Low (Düşük))
oluşur.
Dikkat edilecek noktalar
Alarm girişi bağlantısı, iki iletişim bağlantı
noktasından yalnızca birine bağlanmalıdır.
Bir alarm sensörünü, birkaç kameranın alarm girişi
konektörüne bağlamayın.
B veri
bağlantı
noktası
A veri bağlantı noktası Adaptör
Adaptör
Alarm
sensörlerine
(1-4)
Alarm
sensörlerine
(5-8)
•
•

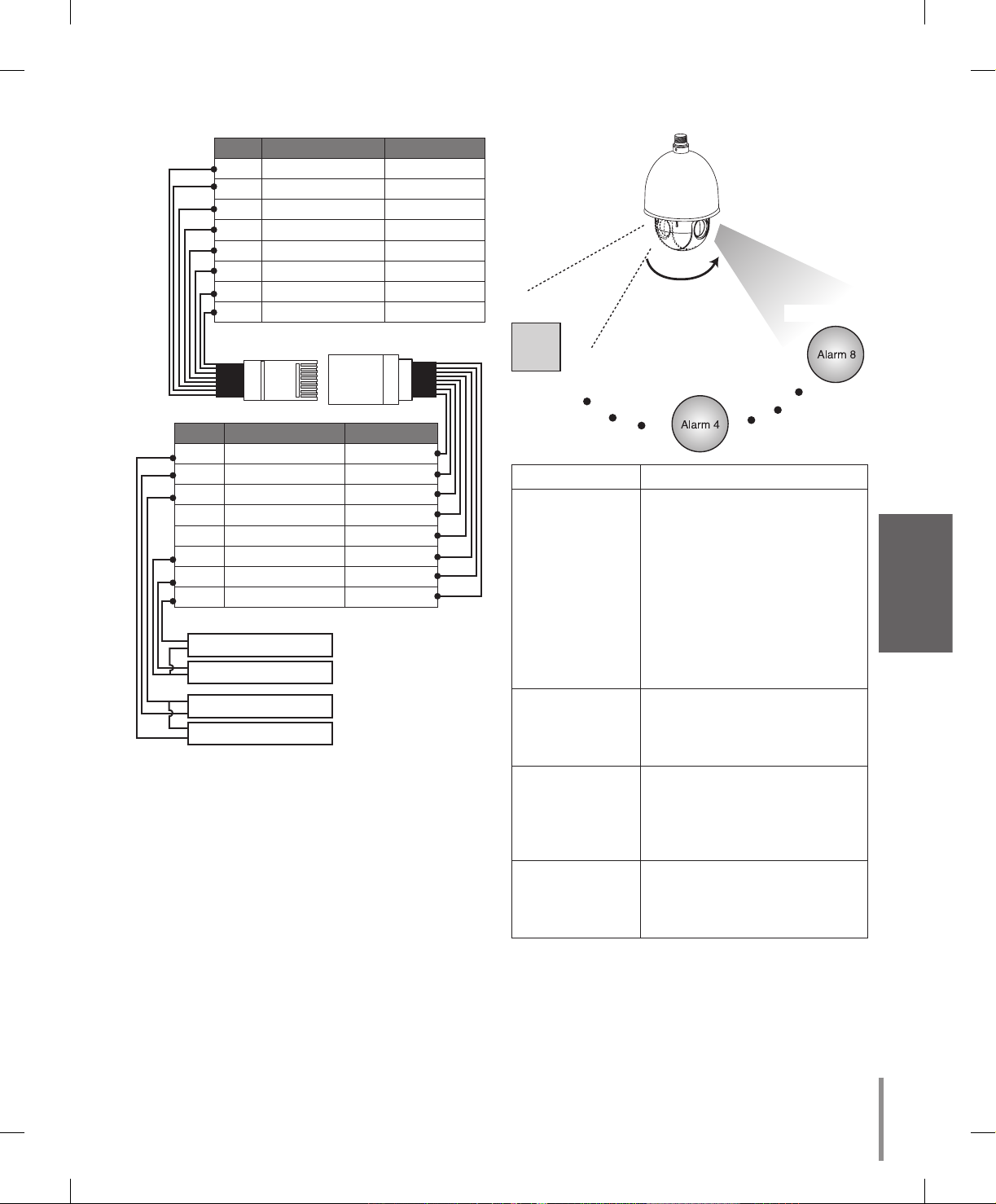

Alarm girişi için veri yuvasının ve adaptörün bağlanması
A veri bağlantı noktası
Hayır Açıklama Renk
1 ALARM GİRİŞİ 1 Kahverengi
2 ALARM GİRİŞİ 2 Mavi
3 GND Sarı
4 TRX D - Yeşil
5 TRX D + Kırmızı
6 GND Siyah
7 ALARM GİRİŞİ 3 Turuncu
8 ALARM GİRİŞİ 4 Beyaz
Hayır Açıklama Renk
1 ALARM GİRİŞİ 1 Siyah
2 ALARM GİRİŞİ 2 Kahverengi
3 GND Kırmızı
4 TRX D - Turuncu
5 TRX D + Sarı
6 GND Yeşil
7 ALARM GİRİŞİ 3 Mavi
8 ALARM GİRİŞİ 4 Beyaz
Alarm sensörlerine 2
Alarm sensörlerine 1
Alarm sensörlerine 3
Alarm sensörlerine 4
•
Page 17
17
Bağlantılar
B veri bağlantı noktası
Hayır Açıklama Renk
1 ALARM GİRİŞİ 5 Kahverengi
2 ALARM GİRİŞİ 6 Mavi
3 GND Sarı
4 TRX D - Yeşil
5 TRX D + Kırmızı
6 GND Siyah
7 ALARM GİRİŞİ 7 Turuncu
8 ALARM GİRİŞİ 8 Beyaz
Renk Açıklama Renk
1 ALARM GİRİŞİ 5 Siyah
2 ALARM GİRİŞİ 6 Kahverengi
3 GND Kırmızı
4 TRX D - Turuncu
5 TRX D + Sarı
6 GND Yeşil
7 ALARM GİRİŞİ 7 Mavi
8 ALARM GİRİŞİ 8 Beyaz
Alarm sensörlerine 6
Alarm sensörlerine 5
Alarm sensörlerine 7
Alarm sensörlerine 8
Alarm Input (Alarm Girişi) işlevi
Bu hızlı kubbe kamera, alarm sinyallerini algıladığı bir
terminale sahiptir.
Eğer kapı, pencere, kasa vb. yerlere kurulan alarm
sensörü, dokunma veya sarsıntı algılarsa, alarm
sensörü alarm sinyalini kameraya gönderir ve kamera
algılanan konumu izler.
Alarm Input (Alarm Girişi) işlevi için ‘Manual mode’
(Manuel mod) ve ‘Auto mode’ (Otomatik mod) bulunur.
Manual mode (Manuel mod):
İzle konumunu dokunma veya sarsıntıyı algılayan
bir sensöre değiştirin ve algılanan konumu izlemeye devam edin. (Alarm Girdi Fonksiyonu Devam
Süresini LKD 1000 kontrolörünü kullanarak “0” a
ayarlayın.)
•
•
<Örnek : Eğer bu ünite “Alarm 8”>’den sinyal alıyorsa
Alarm sinyali
girişi
Alarm sinyalini
girmeden önce
İşlev konumu Manual (Manuel) modu
Belirli bir konumu
izlerken.
İzleme pozisyonu alarm
pozisyonuna dönüştüğünde
ve alarm izleme moduna
geçildiğinde kamerayı kontrol
edemezsiniz.
Kamerayı kontrol etmek
istediğinizde Alarm Girdi
Fonksiyonu Devam Süresini
LKD 1000 kontrolörünü
kullanarak “1 ila 255” arasında
ayarlamanız gerekmektedir.
Present Tour
(Ön Ayarlarda
Gezinti) işlevini
çalıştırırken.
Ön Ayar gezintisini durdurun
ve izleme konumunu alarmlı
konuma değiştirin ve alarmlı
konumu izlemeye devam edin.
Auto (Otomatik)
Yatay Kaydırma
işlevini
çalıştırırken.
Otomatik yatay kaydırmayı
durdurun ve izleme konumunu
alarmlı konuma değiştirin ve
alarmlı konumu izlemeye devam
edin.
Desen işlevini
çalıştırırken.
Çalışan desen işlevini durdurun
ve izleme konumunu alarmlı
konuma değiştirin ve alarmlı
konumu izlemeye devam edin.
Auto (Otomatik) mod: İzle konumunu dokunma
veya sarsıntıyı algılayan bir sensöre değiştirin
ve daha önce algılanan konuma geri dönün. .
Duration Time of Alarm Input (Alarm Girişi Süresi)
işlevini ‘1-255’ arasında bir değere ayarlayın.
•
Ön Ayar 4
Ön Ayar 8
Page 18
18
<Örnek : Eğer bu ünite “Alarm 8”>’den sinyal alıyorsa
Alarm sinyali girişi
Alarm sinyalini
girmeden önce
Serbest bırakılan
alarm sinyali
İşlev konumu Auto (Otomatik) modu
Belirli bir konumu
izlerken.
İzleme konumunu alarmlı
konuma değiştirin ve daha önce
izlenen konuma geri dönün.
Present Tour
(Ön Ayarlarda
Gezinti) işlevini
çalıştırırken.
Ön Ayar gezintisini durdurun,
izleme konumunu alarmlı
konuma değiştirin ve ön ayar
gezintisini yeniden başlatın.
Auto (Otomatik)
Yatay Kaydırma
işlevini
çalıştırırken.
Otomatik yatay kaydırmayı
durdurun ve izleme konumunu
alarmlı konuma değiştirin ve
otomatik yatay kaydırmayı
yeniden başlatın.
Desen işlevini
çalıştırırken.
Çalışan desen işlevini durdurun
ve izleme konumunu alarmlı
konuma değiştirin ve desen
işlevini yeniden başlatın.
Not:
Alam Girişi 1’in Ön Ayarı 1, Alarm Girişi 2’nin Ön Ayarı
2, Alarm Girişi 3’ün Ön Ayarı 3 ,...,Alam Girişi 7’in Ön
Ayarı 7, Alarm Girişi 8’nin Ön Ayarı 8.
ALARM OUT (ALARM ÇIKIŞI)
Bağlantıları
Bu konektöre elektrikli zil veya lamba gibi harici bir
cihaz bağlayın.
Çıkış teknik özellikleri düşük-aktif, açık-kolektör ve
maksimum 30V DC 0.5A drive kapasitesidir.
1-4 arasındaki alarm çıkışı numaraları sırayla 1-4
alarm girişlerine bağlıdır.
Alarm girişi 1 gelirse, kamera üzerindeki alarm çıkışı 1
konektörü aracılığıyla çıkış sinyalleri gönderir.
Not:
Bağlanan cihazın voltajı veya akımı oranları aşıyorsa,
bir aktarma kullanın.
C Veri Bağlantı Noktası Adaptör
Alarm
aygıtları (1-4)
Ön Ayar 4
Ön Ayar 8
Page 19
19
Bağlantılar
Alarm çıkışı için veri yuvasının ve
adaptörün bağlanması
C Veri Bağlantı Noktası
Hayır Açıklama Renk
1 ALARM ÇIKIŞI 1 Kahverengi
2 COM 1 Mavi
3 ALARM ÇIKIŞI 2 Sarı
4 COM 2 Yeşil
5 ALARM ÇIKIŞI 3 Kırmızı
6 COM 3 Siyah
7 ALARM ÇIKIŞI 4 Turuncu
8 COM 4 Beyaz
Hayır Açıklama Renk
1 ALARM ÇIKIŞI 1 Siyah
2 COM 1 Kahverengi
3 ALARM ÇIKIŞI 2 Kırmızı
4 COM 2 Turuncu
5 ALARM ÇIKIŞI 3 Sarı
6 COM 3 Yeşil
7 ALARM ÇIKIŞI 4 Mavi
8 COM 4 Beyaz
Alarm aygıtı 2
Alarm aygıtı 1
Alarm aygıtı 3
Alarm aygıtı 4
LKD1000 kumandanın
bağlanması
Kamerayı kontrol etmek için LKD1000 kumandasını
bağlama. (Daha fazla ayrıntı için LKD1000
kumandanın kılavuzuna bakın).
•
A Veri Bağlantı
Noktası veya B
Adaptör
LKD1000
Denetleyicisi
LKD1000 kumandalı veri yuvasının ve
adaptörün bağlanması
Hayır Açıklama Renk
4 TRX D - Yeşil
5 TRX D + Kırmızı
Hayır Açıklama Renk
4 TRX D - Turuncu
5 TRX D + Sarı
TX+TX-
Page 20
20
Sistem Bağlantısı
Not:
Herhangi bir çevre aygıt kapatıldığında ve tekrar
açıldığında, kamera da kapatılır ve yeniden açılır.
Dikkat:
Alarm konektörlerini başka bir kameranın alarm
konektörlerine bağlamayın.
Dikkat:
Ürünle birlikte
verilen adaptörü
son kameranın veri
bağlantı noktasına
(B) bağlayarak RS485 iletişim hatasını
engelleyebilirsiniz.
Denetleyici
Alarm aygıtı
Alarm aygıtı
veya
Alarm Girişi #2
Alarm Girişi #1
Alarm Girişi #4
Alarm Girişi #3
Page 21
21
İşlemi
İşlemi
Ayar Menüsüne Genel Bakış
Aşağıdaki tablo menü maddelerinin ve seçeneklerin
listesini gösterir. Bu menülerdeki ilgili maddeleri
ayarlayarak kamerayı gereksinimlerinize
uyarlayabilirsiniz.
Ana Menü Alt Menü İçerik
FOCUS
FOCUS MODE
AUTO/ ONE PUSH/ ZOOM
TRIG/ MANUAL
FOCUS DIST 50CM, 1.8M, 3M, 6M
ZOOM START x1~x36
ZOOM END x2~x444
ZOOM SPEED SLOW/ MIDDLE/ QUICK
ZTRK MODE
AUTO/ MANUAL/ AUTO
ONLY
INITIAL SET
EXIT RET/TOP/END
EXPOSURE
IRIS AUTO/MANUAL
AGC OFF/LOW/MIDDLE/HIGH
WDR/BLC OFF/WDR/BLC/HSBLC
BRIGHTNESS 0~100
SHUTTER
X512, ~, x2, AUTO, OFF,
A.FLK, 1/160, ~, 1/90000
SENS-UP
OFF, AUTO x2 ~ AUTO
x128
INITIAL SET
EXIT RET/TOP/END
WHITE
BALANCE
ATW
AUTO
ONE PUSH
MANUAL
COLOR
TEMP
INDOOR,
OUTDOOR
RED -100 ~ 100
BLUE -100 ~ 100
INITIAL SET
EXIT RET/TOP/END
Ana Menü Alt Menü İçerik
DAY/NIGHT
AUTO
D/N
LEVEL
LOW/ MIDDLE/
HIGH
DWELL
TIME
5, 10, 15,
30, 60 sec
INITIAL SET
EXIT RET/TOP/END
DAY
NIGHT
MOTION
DET
OFF
ON
ZONE
NUMBER
ZONE1 ~
ZONE4
ZONE
STATE
OFF, ON
WIDTH
HEIGHT
MOVE X
MOVE Y
SENSITIVITY
INITIAL SET
EXIT RET/TOP/END
PRIVACY
MASK
OFF
ON
MASK
NUMBER
MASK1 ~
MASK8
MASK
STATE
OFF, ON
MASK
COLOR
BLACK, GRAY,
WHITE
WIDTH
HEIGHT
MOVE X
MOVE Y
RESET MASK
INITIAL SET
EXIT RET/TOP/END
3D-DNR
OFF
LOW
MIDDLE
HIGH
Page 22
22

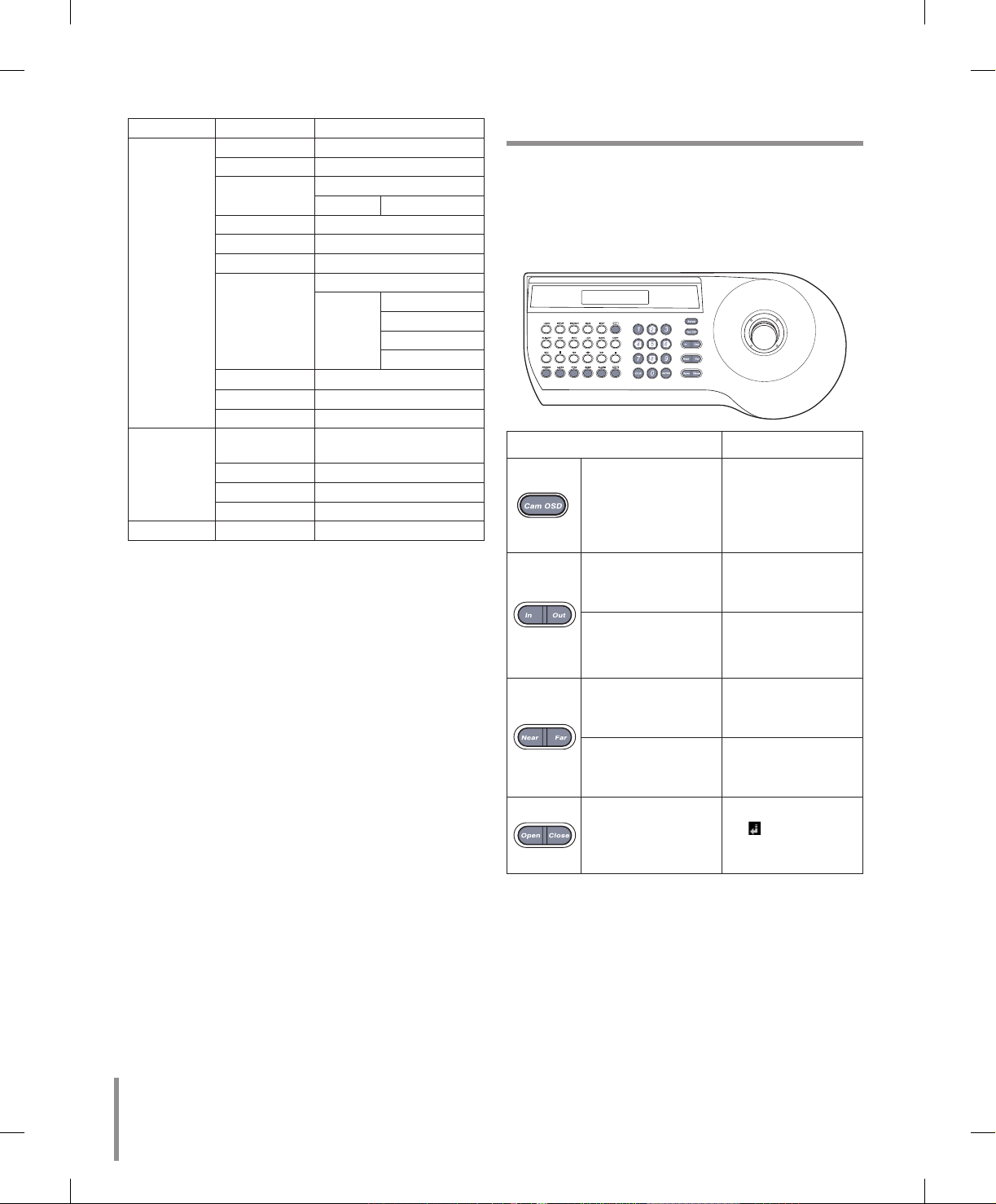

Ana Menü Alt Menü İçerik
SPECIAL
CAMERA ID 0~255
D-EFFECT desteklenmiyor
COLOR
OFF
ON COLOR LEVEL
FREEZE OFF/ ON
SHARPNESS 0~68
STABILIZER OFF/ ON
OSD
OFF
ON
USER TITLE
ZOOM MAG
FUNCTION
CAMERA ID
LANGUAGE
ENG veya ENG/CHN
INITIAL SET
EXIT RET/TOP/END
RESET
FACTORY
RESET
S/W VERSION
REBOOT
EXIT RET/TOP/END
EXIT
Not:
Present (Ön Ayar), Auto Pan (Otomatik Yatay
Kaydırma), Pattern (Desen), Alarm, Privacy Mask
(Gizlilik Maskesi) işlevleri OSD menüsü üzerinde
ayarlanamaz. Bu işlevleri ayarlamak için, LKD1000
kumandası kullanın.
Menüde gezinme
LKD1000'in LG Dom kameranın gelişmiş özelliklerinin
tümünü kontrol edebilme yeteneği sayesinde, bu
kılavuzda LG Dom kameranın özelliklerini açıklamak
için LKD1000 kumandası kullanacağız. (Ayrıntılı
kumanda talimatları için, LKD1000 Kumanda
kılavuzuna bakın)
Düğmeler
İşlev
Cam OSD tuşu
Ayar menüsünü
gösterir veya
ayar menüsünün
çalışmasını iptal
eder.
ZOOM IN
(YAKINLAŞTIRMA)
tuşu
Menü ekranında
yukarı hareket
etmek için kullanın.
ZOOM OUT
(UZAKLAŞTIRMA)
tuşu
Menü ekranında
aşağı hareket
etmek için kullanın.
FOCUS NEAR
(YAKINA
ODAKLAN) tuşu
Seçeneğin değerini
arttırmak için
kullanın.
FOCUS FAR
(UZAĞA
ODAKLAN) tuşu
Seçeneğin değerini
azaltmak için
kullanın.
Open/Close (Enter)
(Açma/Kapama
(Giriş)) tuşları
Seçimleri çalıştırır
ve işaretli bir
madde için bir altmenü gösterir.
Page 23
23
İşlemi
Ayar menülerine erişme
LKD1000 kumandasındaki tuşları kullanarak ayarlar
menüsüne erişmek için, aşağıdakileri yapın:
1. Ana menüde CAM (Kamera) ikonunu seçin ve
ENTER (GİRİŞ) tuşuna basın. Kamera ID giriş
menüsü gösterilir.
CAM
Please Enter Camera ID
Target CAM ID : _
2. LKD1000 kumandasına bağlı kamerayı doğrudan
kontrol etmek için bağlı kameraya girin ve ENTER
(GİRİŞ) tuşuna basın. Kamera kontrol menüsü
gösterilir.
CAM
PRESET /CAM1
Please Enter Camera ID
Target CAM ID : _
3. Kamera ayarı menüsünü göstermek için [Cam
OSD] tuşuna basın.
Bu noktada, kamera ayar menüsüne erişiminiz
olacaktır.
Genel Çalışma
1. Bir seçenek seçmek için [In] veya [Out] tuşunu
kullanın, sonra [Open] veya [Close] tuşuna
b+asın.
Monitörde altmenü belirir.
2. Bir altmenü seçeneği seçmek için
[In] veya [Out]
kullanın.
3. Bir değer seçmek için
[Near] veya [Far] tuşlarını
kullanın.
4. Ayar menüsünden çıkmak için [EXIT] (ÇIKIŞ)
seçeneğini seçin sonra [Open] veya [Close]
tuşuna basın. Altmenüde, [EXIT] (ÇIKIŞ) seçmek
için [In] veya [Out] tuşlarını, bir mod seçmek için
[Near] veyar [Far] tuşlarını, ayar menüsünden
çıkmak için [Open] veya [Close] tuşlarını kullanın.
RET: Öncekine döner.
TOP: CAMERA SETTING (KAMERA AYAR)
menü ekranına döner.
END: Ayar menüsünden çıkar.
Focus (Odak) Ayarı
Focus Mode (Odak Modu) Ayarı
Kamera odağı, resmin ortasını saptayarak otomatik
olarak ayarlar.
[FOCUS] (ODAK) menüsü üzerindeki [FOCUS MODE]
(ODAK MODU) seçeneğini seçin ve aşağıdaki modu
seçin.
AUTO(OTOMATİK):Otomatik-odak otomatik olarak
etkinleştirilir.
ONE PUSH (TEK BASMA): Odak manuel olarak
etkinleştirilir. Kamera otomatik-odak komutu
alırsa, kamera Otomatik-odak modunda etkinleşir,
ve odak otomatik olarak ayarlanır ve sonra odak
modu otomatik olarak manuel moda değişir.
•
•
•
•
•
Page 24
24
ZOOM TRIG (YAKINLAŞTIRMA DEKLANŞÖRÜ):
Odak manuel olarak etkinleştirilir. Yakınlaştırmayı
değiştirirseniz, odak otomatik olarak etkinleştirilir
ve sonra odak modu otomatik olarak manuel moda
değişir.
MANUAL (MANUEL): Odak, yalnızca denetleyici
üzerindeki FOCUS (NEAR veya FAR) [ODAK
(YAKIN veya UZAK)] tuşları basılıysa etkinleşir.
Focus Distance (Odak Mesafesi) ayarı
Odak için minimum çekme mesafesini seçer.
[FOCUS] (ODAK) menüsü üzerindeki [FOCUS DIST]
(ODAK MESAFESİ) seçeneğini seçin ve bir Odak
Mesafesi değeri seçin. (50CM, 1.8M, 3M, 6M).
Zoom Start (Zoom Başlangıcı) ayarı
Kameranın yakınlaştırma başlatma konumunu
ayarlayabilirsiniz. Yakınlaştırma işlevi çalıştırıldığında,
yakınlaştırma her zaman seçili yakınlaştırma
konumundan başlar.
[FOCUS] (ODAK) menüsü üzerindeki [ZOOM START]
(ZOOM BAŞLANGICI) seçeneğini seçin ve bir zoom
başlangıç konumu seçin (x1 - x36).
•
•
Zoom End (Zoom Bitişi) ayarı
Kameranın yakınlaştırma bitimi konumunu
ayarlayabilirsiniz. Yakınlaştırma bitimi konumunu
ayarlarsanız, yakınlaştırma seçili yakınlaştırma bitimi
konumuna kadar çalıştırılır.
[FOCUS] (ODAK) menüsü üzerindeki [ZOOM END]
(ZOOM BİTİŞİ) seçeneğini seçin ve bir zoom bitiş
konumu seçin. (Zoom Başlangıç konumu+1" ~ x444).
Zoom Speed (Zoom Hızı) ayarı
Bir zoom hızı seçer.
[FOCUS] (ODAK) menüsü üzerindeki [ZOOM SPEED]
(ZOOM HIZI) seçeneğini seçin ve bir zoom hızı seçin.
(SLOW, MIDDLE, QUICK) (YAVAŞ, ORTA, HIZLI)
Zoom Tracking Mode (Zoom İzleme
Modu) Ayarı
Bir zoom izleme modu seçer. Zoom izleme,
odaklanmış zoom yapma durumudur.
[FOCUS] (ODAK) menüsü üzerindeki [ZTRK MODE]
(ZTRK MODU) seçeneğini seçin ve bir zoom izleme
modu (AUTO, MANUAL) (OTOMATİK,MANUEL)
seçin.
FOCUS MODE (ODAK MODU) [AUTO] (OTOMATİK)
olarak ayarlıysa, ZTRK MODE (ZTRK MODU) [AUTO]
(OTOMATİK)’e ayarlanır ve ZTRK MODE’a (ZTRK
MODE) geçemezsiniz.
Page 25
25
İşlemi

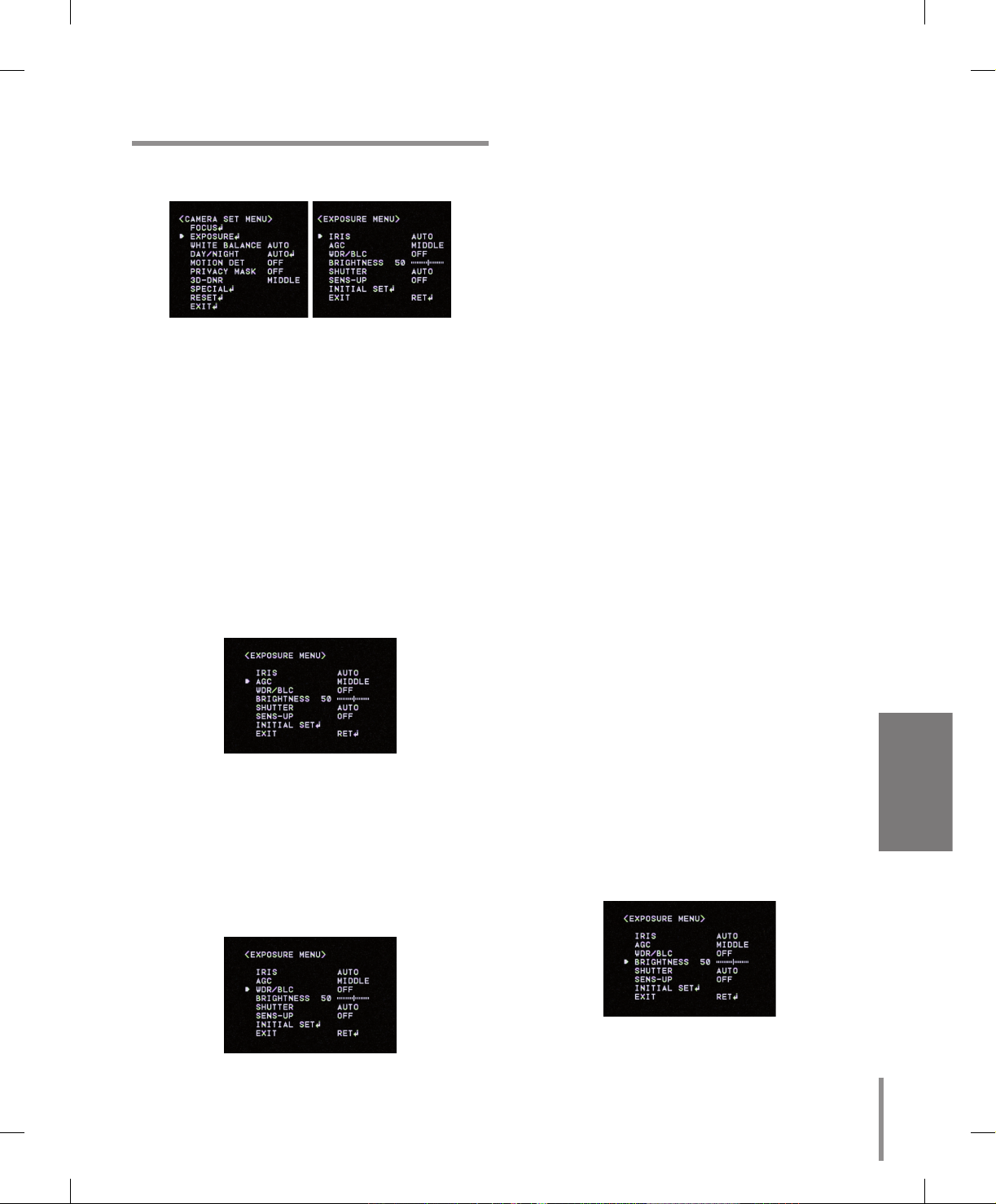

Exposure (Pozlama) Ayarları
Iris Ayarı
Kamera ışıklama için istenen mercek iris değerini
seçin. [EXPOSURE] (POZLAMA) menüsündeki [IRIS]
(İRİS) seçeneğini seçin, ve bir değer seçin. (AUTO
(OTOMATİK) veya MANUAL (MANUEL)).
AUTO (OTOMATİK): Mercek irisi otomatik olarak
ayarlanır.
MANUAL (MANUEL): DC İris seviyesini seçmek
için [Near] veya [Far] tuşlarını kullanın.
Otomatik Kuvvetlendirme Kontrolü (AGC)
ayarı
Eğer görüntüler çok koyuysa, görünütleri daha
açık hale getirmek için maksimum [AGC] değerini
değiştirin.
1. [EXPOSURE] (POZLAMA) menüsündeki [AGC]
seçeneğini seçin.
2. Bir mod seçmek için [Near] veya [Far] tuşlarını
kullanın.
(OFFy LOWyMIDDLEyHIGH)
WDR/BLC ayarı
BLC veya WDR kamera seçeneklerini ayarlamak için
WDR/BLC seçeneğini kullanın.
1. [EXPOSURE] (Pozlama) menüsündeki [WDR/BLC]
seçeneğini seçin.
•
•
2. Bir mod seçmek için
[Near] veya [Far] düğmesini
seçin ve [Open] veya [Close] düğmesine basın.
WDR: WDR sınırını ayarlayın.
WDR LEVEL: LOW (DÜŞÜK) y MIDDLE
(ORTA) y HIGH (YÜKSEK)
BLC: BLC sınırını ayarlayın.
BLC LEVEL: LOW (DÜŞÜK) y MIDDLE
(ORTA) y HIGH (YÜKSEK)
HSBLC: Resmin belirli bir alanının parlaklığını
ayarlamak için kullanın. HSBLC modu yalnızca
düşük aydınlatmalı sahnelerde otomatik olarak
etkinleştirilir.
AREA SETTING (ALAN AYARI): Bir alan
seçmek için [Near] veya [Far] düğmesini
kullanın ve ON (AÇIK) veya OFF (KAPALI)
seçmek için [In] veya [Out] düğmesini
kullanın. Alan ayarı menüsünden çıkmak
için [Open] veya [Close] düğmesine basın.
GRAY SCALE (GRİ ÖLÇÜ): Bir gri ölçü
seçmek için [Near] veya [Far] düğmesini
seçin.
(GRAY (GRİ)yD.GRAY(KOYU
GRİ)yBLACK(SİYAH)).
HS LEVEL: Bir parlak düzey seçmek için
[Near] veya [Far] düğmesini seçin. (5
düzey)
MASK STATE: [ON] (AÇIK) veya [OFF]
(KAPALI) olarak belirlemek için [Near] veya
[Far] düğmesini kullanın. MASK’i (MASKE)
ON (AÇIK) olarak ayarlarsanız maske işlevi
yalnızca, HSBLC otomatik mod tarafından
etkinleştirildiğinde etkinleştirilir.
OFF (KAPALI): Kullanılmaz.
Brightness(Parlaklık) Ayarı
Karartılmış videonun parlaklık ayarını arttırabilirsiniz.
Parlaklığı daha düşük bir değere ayarlarsanız,
görüntü kararır. Parlaklığı daha yüksek bir değere
ayarlarsanız, görüntü parlaklaşır.
1. [EXPOSURE] (POZLAMA) menüsündeki
[BRIGHTNESS] (PARLAKLIK) seçeneğini seçin.
2. Parlaklık düzeyini ayarlamak için [Near] veya [Far]
düğmesini seçin.
•
-
•
-
•
-
-
-
-
•
Page 26
26
SHUTTER (Deklanşör Hızı) ayarı
Kamera ışıklaması için istenen deklanşör hızını
seçin.Görüntü daha koyu olmasına rağmen hızlı
hareket eden özneleri yakalamak için deklanşör hızını
yükseltebilirsiniz.
1. [EXPOSURE] (POZLAMA) menüsündeki
[SHUTTER] (DEKLANŞÖR) seçeneğini seçin.
2. Deklanşör hızını ayarlamak için [Near] veya [Far]
düğmesini seçin.
(x512~x2 y AUTO(OTOMATİK) y OFF(KAPALI)
y A.FLK y 1/160 ~ 1/90000)
SENSE-UP ayarı
Karanlık yüzünden resimler net değilse, resmin
hassasiyetini arttırmak için kullanın.
1. [EXPOSURE] (POZLAMA) menüsünden [SENSUP] seçeneğini seçin.
2. SENS-UP sınırını ayarlamak için (OFF, AUTO x2 ~
AUTO x128) [Near] veya [Far] SENS-UP işlevini
ayarlamak için, [SHUTTER] (DEKLANŞÖRDEKİ)
[AUTO] (OTOMATİK) öğesini seçin.
Not:
Eğer [SHUTTER[ menüsünde AUTO (OTOMATİK)
dışında bir SHUTTER (DEKLANŞÖR)
seçeneklerinden birine ayarladıysanız, [SENS-UP]
ayarı kullanılamaz ve [---] işareti görüntülenir.
Beyaz Dengesi Ayarları
Bir ışık kaynağının rengini telafi etmek için kameranın
çıkış rengini değiştirdiği yöntemi seçin.
1. [CAMERA SET] (KAMERA AYARI) menüsünde
ki [WHITE BALANCE] (BEYAZ DENGESİ)
seçeneğini seçin.
2. Bir mod seçmek için [Near] veya [Far] düğmesini
seçin ve [Open] veya [Close] düğmesine basın.
ATW (Otomatik İzleme Beyaz Dengesi):
Bu modda, düzgün beyaz denge için olan
renk ısısı aralığı yaklaşık 1,800 - 10,500°K.
Aşağıdaki koşullarda uygun beyaz dengesi
elde edilemeyebilir:
Renk sıcaklığı 1,800 - 10,500°K aralığının
dışında olduğunda.
Sahne, mavi gökyüzü veya güneşin batışı
gibi çoğunlukla yüksek renk sıcaklığı olan
nesneler içerdiğinde.
Sahne nemli olduğunda.
AUTO (OTOMATİK): Bu modda, beyaz dengesinin renk sıcaklığı aralığı yaklaşık 2,700 5,400°K’tır. Aşağıdaki koşullarda düzgün beyaz
ışık dengesi elde edilemeyebilir:
Renk sıcaklığı 2,700 - 5,400°K aralığının
dışında olduğunda.
Sahne, mavi gökyüzü veya güneşin batışı
gibi çoğunlukla yüksek renk sıcaklığı olan
nesneler içerdiğinde.
Sahne nemli olduğunda.
ONE PUSH (TEK BASMA): ONE PUSH (TEK
BASMA) modunu seçerseniz, [Open] veya
[Close] tuşlarıyla Beyaz Dengeyi otomatik
olarak ayarlayabileceksiniz.
MANUEL: Beyaz dengesi seçeneklerini el ile
ayarlayabilirsiniz.
•
-
-
-
•
-
-
-
•
•
Page 27
27
İşlemi
COLOR TEMP (RENK SICAKLIĞI):
Bir işlev seçmek için [Near] veya [Far]
düğmesini kullanın.
INDOOR(İÇ MEKAN): Düzgün beyaz
denge için renk sıcaklığı aralığı yaklaşık
3,200°K’dır.
OUTDOOR(DIŞ MEKAN): Düzgün
beyaz denge için renk sıcaklığı aralığı
yaklaşık 5,100°K ’dır.
RED(KIRMIZI): İstenilen kırmızı değerini
ayarlayın. (-100~100)
BLUE(MAVİ): İstenilen mavi değerini
ayarlayın. (-100~100)
Gündüz/Gece Ayarı.
1. [CAMERA SET] (KAMERA AYAR) menüsündeki
[DAY/NIGHT] (GÜNDÜZ/GECE) seçeneğini seçin.
2. Gündüz/gece işlevi için bir mod seçmek için [Near]
veya [Far] düğmesini seçin.
AUTO(OTOMATİK): Gündüz/Gece modunu
otomatik olarak değiştirebilirsiniz.
D/N LEVEL: Bir düzey seçmek için [Near]
veya [Far] düğmesini kullanın.
(LOW (DÜŞÜK) y MIDDLE (ORTA) y
HIGH (YÜKSEK))
DWELL TIME(BEKLETME ZAMANI): Bir
bekletme zamanı seçmek için [Near] veya
[Far] düğmesini seçin. (5, 10, 15, 30 veya
60 san.)
-
>
>
-
-
•
-
-
Not:
AGC [KAPALI] olarak ayarlanırsa, veya
DEKLANŞÖR [EXPOSURE] menüsünde
AUTO (OTOMATİK) dışında bir SHUTTER
(DEKLANŞÖR) seçeneğine ayarlanırsa,
DAY/NIGHT (GÜNDÜZ/GECE) işlevi için
AUTO (OTOMATİK) modu bulunmaz ve [---]
işareti gösterilir.
DAY(GÜNDÜZ): Renk modu etkin.
NIGHT(GECE): Siyah-beyaz modu etkin.
Motion Detection(Hareket
Algılama) Ayarı
Hareket algılama, parlaklık düzeyindeki değişiklikleri
izleyerek sahnedeki nesneleri tespit edebilir. Hareket
algılama için 4 bölgeye kadar hassasiyet düzeyini
seçebilirsiniz.
1. [CAMERA SET] (KAMERA AYARI) menüsündeki
[MOTION DET] (HAREKET ALGI) seçeneğini
seçin.
2. [ON] seçeneğini seçmek için
[Near] veya
[Far] düğmesini seçin ve [Open] veya [Close]
düğmesine basın. MOTION DETECTION
(HAREKET ALGILAMA) menüsü görüntülenir.
3. Bir bölge numarası (ZONE1~ZONE4) seçmek için
[ZONE NUMBER] üzerindeki [Near] veya [Far]
düğmesini kullanın.
4. ZONE STATE (BÖLGE KONUMUNDA) ON (AÇIK)
veya OFF (KAPALI) seçeneğini seçmek için
[Near] veya [Far] düğmesini seçin. Açık olarak
ayarlarsanız, monitörün ortasında bölge çerçevesi
çıkar.
5. Bir seçeneği seçmek için
[In] veya [Out]
düğmesini kullanın ve seçeneği ayarlamak için
[Near] veya [Far] düğmesini kullanın.
WIDTH(GENİŞLİK): Çerçevenin yatay boyutunu genişletin veya azaltın.
HEIGHT(YÜKSEKLİK): Çerçevenin dikey boyutunu genişletin veya azaltın.
MOVE X: Çerçevenin yatay konumunu hareket
ettirir.
•
•
•
•
•
Page 28
28
MOVE Y: Çerçevenin dikey konumunu hareket
ettirir.
6. [SENSITIVITY] seçeneğini kullanarak optimum
düzeyde algılama sağlayın.
Gizlilik Maskesi ayarı
Bu işlevin amacı, ekran siyah bölmesini seçerek
ekranda görüntülenmemesini sağlayarak kişisel
gizliliği korumaktır. En fazla 8 bölge kaydedilebilir.
1. [CAMERA SET] (KAMERA AYAR) menüsündeki
[PRIVACY MASK] (GİZLİLİK MASKESİ)
seçeneğini seçin.
2. [ON] seçeneğini seçmek için
[Near] veya
[Far] düğmesini seçin ve [Open] veya [Close]
düğmesine basın. PRIVACY MASK (GİZLİLİK
MASKESİ) menüsü çıkar.
3. [MASK NUMBER] (MASKE NUMARASI)
seçeneğinde (MASK1 ~ MASK8) bölge
numaralarından birini seçmek için [Near] veya
[Far] tuşlarını kullanın.
4. [MASK STATE] (Maske Durumu) seçeneğini
ON (AÇIK) veya OFF (KAPALI) ayarlamak için
[Near] veya [Far] tuşlarını kullanın. Maske bölgesini zaten kaydettiyseniz ve ON (AÇIK) olarak
ayarlıysa, maske bölgesi monitörde belirir.
5. [MASK COLOR] (Maske Rengi) seçeneğindeki
maske bölgesinin rengini seçmek için [Near] veya
[Far] tuşlarını kullanın.
6. [RESET MASK] (Maskeyi Sıfırlama) öğesini seçin
ve [Open] veya [Close] tuşlarına basın. Maske
bölgesini ilk kez kaydediyorsanız, maske bölgesi
monitörün ortasında belirir. Maske bölgesini zaten
kaydettiyseniz, ilk durumuna geri döndürülür ve
monitörün ortasında belirir.
7. Bir seçeneği seçmek için
[In] veya [Out]
düğmesini kullanın ve seçeneği ayarlamak için
[Near] veya [Far] düğmesini kullanın.
WIDTH(GENİŞLİK): Maske bölgesi kutusunun
yatay boyutunu genişletin veya azaltın.
HEIGHT(YÜKSEKLİK): Maske bölgesi kutusunun dikey boyutunu genişletin veya azaltın.
•
•
•
MOVE X: Maske bölgesi kutusunun yatay
konumunu hareket ettirir.
MOVE Y: Maske bölgesi kutusunun dikey
konumunu hareket ettirir.
Notlar:
Maske bölgesi konumunu sıfırlamak isterseniz,
RESET MASK (MASKEYİ SIFIRLA) seçeneğini
seçin ve [Open] veya [Close] tuşlarına basın.
MASK1 ve MASK4 arasında kayıtlı maske
numaralarının kısımları aynı renge sahiptir.
(Aynı şekilde MASK5 ile MASK8 arası da).
Maskenin rengini değiştirirseniz, kayıtlı maske
rengi her bir grup için aynı renge otomatik olarak
değiştirilecektir (MASK1~4, MASK5~8).
3D-DNR Ayarı.
1. [3D-DNR] seçeneğini seçin.
Parlaklık yüzünden resimler net değilse, resmin
gürültüsünü azaltmak için kullanın.
2. Bir seçenek seçmek için
[Near] veya [Far]
düğmesini kullanın.
(OFF(KAPALI) y LOW(DÜŞÜK) y MIDDLE
(ORTA) y HIGH (YÜKSEK))
Notlar:
Eğer AGC’yi [EXPOSURE] menüsünde
[OFF] moda ayarladıysanız, [3D-DNR] işlevi
kullanılamaz.
Bu işlevi kullanırken, ardıl görüntü oluşabilir.
•
•
•
•
•
•
Page 29
29
İşlemi

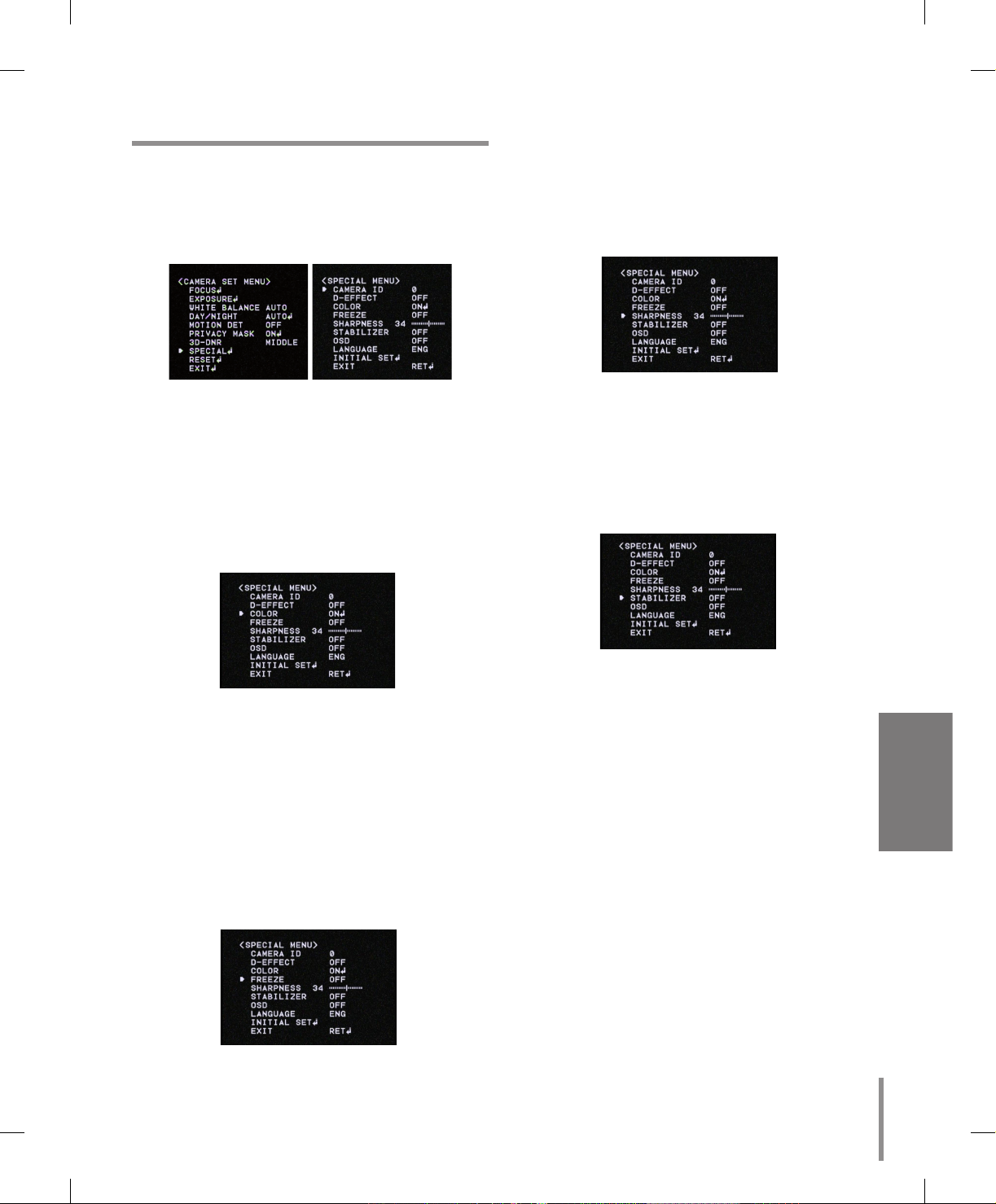

Özel Menü Ayarları
Kamera Kimlik Ayarı
Yanlızca kameranın ID’sini gösterir. ID ayarlamak
isterseniz dahili 8 bit-DIP anahtarı kullanın.
D-EFFECT (Dijital efekt) ayarı
Bu model D-EFFECT (D-EFEKT) işlevini desteklemez.
COLOR (RENK) efektini ayarlama
Gösterilen resmi gri tona veya renge değiştirebilirsiniz.
1. [SPECIAL] menü üzerinde [COLOR] seçeneğini
seçin.
2. Bir renk efektini değiştirmek için [Near] veya [Far]
düğmesini kullanın.
• ON (AÇIK): Resmi renkli göstermek için.
Alt menüyü görüntülemek için “ON”u seçin ve
[Open] veya [Close] basın.
Renk ayarını yapmak için [Near] veya [Far]
butonuna basabilirsiniz.
• OFF (KAPALI): Resmi gri tonlu göstermek için.
Donma ayarı
1. [SPECIAL] (Özel) menüsündeki [FREEZE]
(Donma) seçeneğini seçin.
2. Açıp kapamak için [Near] veya [Far] tuşlarını
kullanın.
Sharpness(Netlik) Ayarı
Görüntü hatlarını netleştirir.
1. [SPECIAL] menü üzerinde [SHARPNESS]
seçeneğini seçin.
2. Bir seçeneği değiştirmek ve ayarlamak için [Near]
veya [Far] düğmesini kullanın. Netliği daha yüksek
bir değere ayarlarsanız, görüntü çıkışı daha net
olur. Daha düşük değere alırsanız, görüntü donuk
olur.
Sabitleyici ayarı
Görüntü sabitleyici işlevi düşük frekanslı titreşimden
kaynaklanan titrek görüntüleri en aza indirir.
Bu işlev dış mekân gözetimi için yararlıdır.
[STABILIZER] seçeneğini seçin ve ON veya OFF
konumuna getirin.
Not:
[STABILIZER]’i ON konumuna getirirseniz, Dijital
zoom otomatik olarak [x1.1]’e ayarlanır.
OSD Ayarı
[OSD] (OSD İŞLEVİ) menüsünü kullanarak İşlevi
Ekranda Görüntüleme seçeneklerini ayarlayabilirsiniz.
Bu kameradaki İşlevi Ekranda Görüntüle ayarı
açılabilir veya kapatılabilir.
1. [SPECIAL] menü üzerinde [OSD] seçeneğini
seçin.
2. [ON] (AÇIK) seçmek için
[Near] veya [Far] tuşunu
kullanın, sonra [Open] veya [Close] tuşuna basın.
OSD menüsü çıkar.
Page 30
30

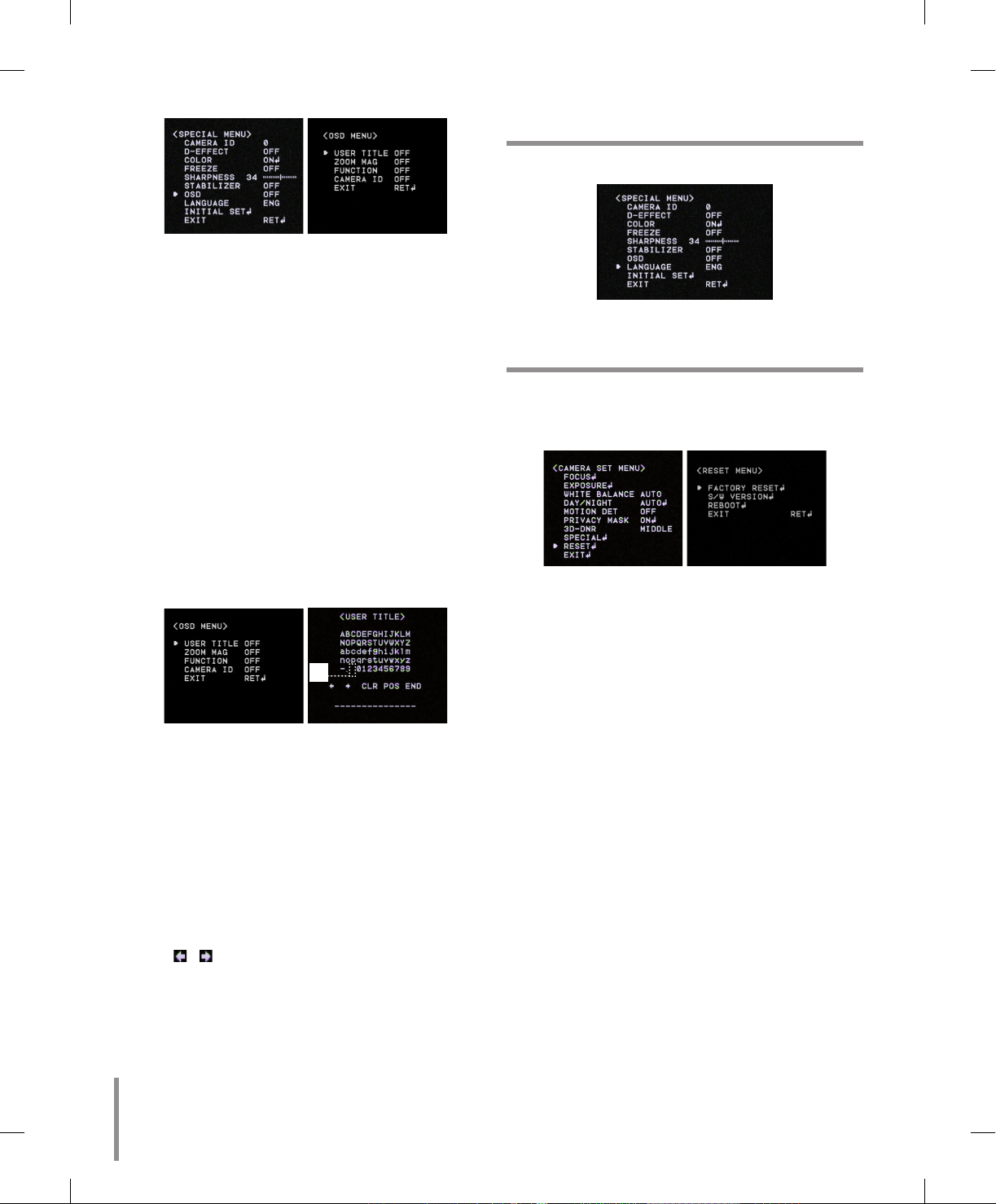

3. Bir seçenek seçmek için [In] veya [Out] tuşunu
kullanın, sonra ayarı belirlemek için [Near] veya
[Far] tuşuna basın.
• ON(AÇIK): Ekranda İşlev OSD’yi gösterir.
• OFF (KAPALI): İşlev OSD ekranda gösterilmez.
User title (Kullanıcı Başlığı) ayarı
Kamera kimliğini kullanarak kameraya bir sayı veya
karakter atayabilirsiniz (0-9, A-Z, a-z).
USER TITLE (KULLANICI BAŞLIĞI) ekranın sol üst
köşesinde belirir. Kullanıcı başlığını kaybetmek için
[OFF] seçeneğini seçin.
1. [SPECIAL] menü üzerinde [USER TITLE]
seçeneğini seçin.
2. [ON] seçeneğini seçmek için
[Near] veya
[Far] düğmesini seçin ve [Open] veya [Close]
düğmesine basın. USER TITLE (KULLANICI
BAŞLIĞI) menüsü belirir.
A
3. Bir karakter veya sayı seçmek için [In], [Out],
[Near] veya [Far] düğmesini seçin.
- CLR (SİL): Yanlış kod girdiyseniz, CLR (SİL)
seçeneğini seçin ve [Open] veya [Close]
düğmesine basın.
- POS (KONUM):
[Near] veya [Far] düğmesini
kullanarak USER TITLE (KULLANICI BAŞLIĞI)
konumunu ekranda hareket ettirebilirsiniz.
- END (Bitiş): Seçiminizi onaylayın.
-
A(Blank) (Boş): İmleç konumuna bir boşluk
ekler.
-
/ : İmleci sola veya sağa hareket ettirir.
Dil Ayarı
Ayar menüsü ve bilgi gösterme için bir dil seçin.
Sıfırlama Ayarları
1. [RESET] seçeneğini seçin.
2.
[Open] veya [Close] düğmesine basın, RESET
(SIFIRLAMA) menüsü belirecektir.
3. Bir seçenek seçmek için [In] veya [Out] düğmesini
kullanın.
• FACTORY RESET (FABRİKA AYARLARINA
SIFIRLAMA): Belirli ayarları ve bilgileri temizle
ve varsayılan fabrika ayarlarına geri dön.
• S/W VERSION (S/W SÜRÜMÜ): Monitördeki
yazılım sürümünü gösterir.
• REBOOT (SIFIRLA): Kamera sistemini sıfırlar.
4. Seçiminizi doğrulamak için
[Open] veya [Close]
tuşuna basın.
Page 31
31
Bilgi
Bilgi
Teknik Özellikler
Sinyal Sistemi NTSC (Yüksek Çözünürlük) PAL (Yüksek çözünürlük)
Kaldırma Cihazı 1/4" EX-view HAD CCD
Toplam Piksel Sayısı 410K 470K
Yatay Çözünürlük 540 TV Hattından Daha Fazla
Mercek x37 Zoom ( F1.5(Geniş Açı), F4.1(Tele)), f = 3.5mm ~ 129mm
S/N Oranı 50 Db’den Fazla (AGC Kapalı)
Gündüz & Gece Gündüz / Gece / Otomatik
Min. Aydınlatma (Lüks) Renk : 0.003 (0.6, Sens-up Kapalı), B/W: 0.0001 (0.1, Sene-up Kapalı)
Dijital Zoom X 12
Senk. Sistemi Dahili
Beyaz Dengesi Otomatik / ATW/ TEK BASMA / Manuel (1,800 ºk ~ 10,500 ºk)
Kontrol Yöntemi RS-485 Kontrolü
Alarm Girişi 8 Kanal
Alarm Çıkışı 4 Kanal
Video Çıkışı Kompozit Çıkış 1 Vp-p (75Ω Sonlandırılmış)
Elektronik Deklanşör 1/60 – 1/90,000 San 1/50 – 1/90,000 San
İris Kontrolü Auto (Otomatik) / Manual (Manuel)
Geniş Dinamik Aralık Çift Deklanşör kontrolü (60dB)
Yatay Kaydırma Aralığı (Hızı) 0º ~ 360º, Maks 240º/San
Yatay Kaydırma Aralığı (Hızı)
0º ~ 180º, Max. 240º/San
Gizlilik Bölgesi 8 Alan Aktif Programlanabilir Bölge
Ön Ayar / Kimlik 128 Konum / 256
Otomatik Yatay Kaydırma 2 – 8 nokta
Desen Maks. 8 dakika
Grup Gezintisi Maks. 9 Grup
Çalışma Sıcaklığı -10~50 ºC (Nem: 0%RH~80%RH)
Muhafaza Sıcaklığı -30~60 ºC (Nem: 0%RH~85%RH)
Güç Kaynağı AC 24V
Güç Tüketimi Maks. 20W
Boyut(ø x H ) ø 230mm x 332mm(Y)
Ağırlık Yaklaşık 3,3Kg
Page 32
P/NO : MFL62034706
Loading...
