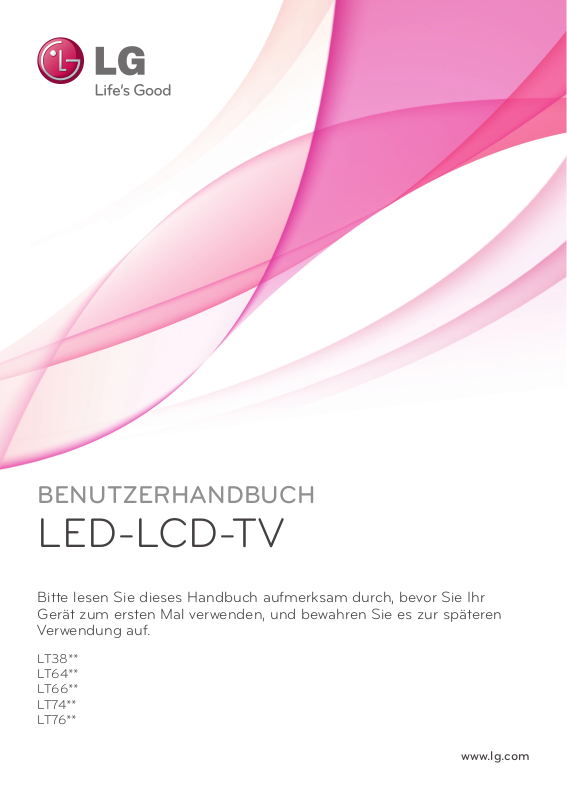

Page 1
BENUTZERHANDBUCH
LED-LCD-TV
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr
Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwendung auf.
LT38**
LT64**
LT66**
LT74**
LT76**
www.lg.com
Page 2
INHALTSVERZEICHNIS
2
DEUTSCH
ENG
INHALTSVERZEICHNIS
3 LIZENZEN
3 ANMERKUNG ZU OPEN
SOURCE-SOFTWARE
4 INSTALLATIONSVERFAHREN
4 MONTAGE UND
VORBEREITUNG
4 Auspacken
6 Separat erhältlich
7 Gehäuse und Bedienelemente
8 Anheben und Bewegen des TV-
Geräts
9 Einrichten des TV-Geräts
9 - Anbringen des Standfußes
11 - Montage auf einem Tisch
12 - Wandmontage
14 - Sauberes Verlegen der Kabel
14 - So verwenden Sie Dual Lock™
21 FERNBEDIENUNG
24 WARTUNG
24 Reinigung des TV-Gerätes
24 - Bildschirm, Rahmen, Gehäuse
und Standfuß
24 - Netzkabel
24 FEHLERBEHEBUNG
25 VORSICHT BEI DER
VERWENDUNG VON
EZSIGN 2.0
26 TECHNISCHE DATEN
31 IR-CODES
32 EINRICHTEN EXTERNER
STEUERGERÄTE
15 HERSTELLEN VON
VERBINDUNGEN
15 Anschluss des TV-Geräts
15 Anschließen einer Antenne
16 HDMI-Anschluss
16 Component-Anschluss
17 DVI-zu-HDMI-Anschluss
17 RGB-PC-Anschluss
17 RS-232C-Einstellung
18 Netzwerkeinrichtung
18 - Kabelgebundene
Netzwerkverbindung
18 Audioverbindung
18 - Anschluss über ein digitales
optisches Audiokabel
19 Einrichten des Lautsprecherausgangs
19 Anschluss von Kopfhörern
19 Anschließen eines USB-Geräts
20 Anschluss eines CI-Moduls
20 Euro-Scart-Anschluss
32 RS-232C-Einstellung
32 Steckertyp; D-Sub 9-polig
32 RS-232C-Konfigurationen
33 Kommunikationsparameter
33 Befehlsreferenzliste
34 Übertragungs-/Empfangsprotokoll
WARNUNG
Bei Nichtbeachtung drohen schwere
y
Verletzungen, Unfälle und Tod.
VORSICHT
Bei Nichtbeachtung drohen leichte
y
Verletzungen oder eine Beschädigung des
Produkts.
HINWEIS
Der Hinweis hilft Ihnen dabei, das Produkt
y
zu verstehen und sicher zu benutzen. Bevor
Sie das Produkt zum ersten Mal verwenden,
lesen Sie den Hinweis bitte aufmerksam
durch.
Page 3
LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE
3
LIZENZEN
Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen
erhalten Sie unter www.lg.com.
Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind
Marken der Firma Dolby Laboratories.
HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Markenzeichen
oder eingetragene Markenzeichen von HDMI Licensing LLC.
ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem
Tochterunternehmen der Rovi Corporation. Dieses Gerät ist offiziell DivX Certified®
zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum
Konvertieren von Dateien in das DivX-Format finden Sie unter divx.com.
ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX Certified® Gerät muss registriert
werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben
können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü
des Gerätes den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre
Registrierung abschließen, finden Sie unter vod.divx.com.
„DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschließlich
Premium-Inhalten.“
ENGDEUTSCH
„DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi
Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.“
„Geschützt durch eines oder mehrere der folgenden US-Patente:
7,295,673; 7,460,668; 7,515,710; 7,519,274”
ANMERKUNG ZU OPEN SOURCE-SOFTWARE
Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten
ist, können Sie unter http://opensource.lge.com herunterladen.
Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse
sowie Urheberrechtshinweise zum Download bereit.
LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den
Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses
Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.
Page 4
DEUTSCH
ENG
4
INSTALLATIONSVERFAHREN / MONTAGE UND VORBEREITUNG
HINWEIS
Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
y
Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in
y
diesem Handbuch unterscheiden.
Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach
y
Modell unterscheiden.
Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
y
Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern.
y
Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu
sparen.
Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die
y
Helligkeit des Bildes vermindert wird.
INSTALLATIONSVERFAHREN
Öffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehörteile im Lieferumfang enthalten sind.
1
Befestigen Sie den Standfuß am TV-Gerät.
2
Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät.
3
Stellen Sie sicher, dass eine Netzwerkverbindung vorhanden ist.
4
Sie können die Netzwerkfunktionen des Fernsehgeräts nur dann nutzen, wenn eine Netzwerkverbindung
hergestellt wurde. (Nur LT74**, LT76**)
MONTAGE UND VORBEREITUNG
Auspacken
Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte
an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich
möglicherweise von Ihrem Gerät.
VORSICHT
Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.
y
Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
y
Einige Modelle besitzen einen dünnen Film auf dem Display, der nicht entfernt werden darf.
y
HINWEIS
Die im Lieferumfang enthaltenen Artikel sind modellabhängig.
y
Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von
y
Aktualisierungen der Produktfunktionen vorbehalten.
Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10
y
mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn
das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.
B
A
B
A
*A 10 mm
*B 18 mm
Page 5
ENERGY
SAVING
AV MODE
1 2 3
4 5 6
7 809
LIST
MENU
BACK
MONTAGE UND VORBEREITUNG
INPUT
TV
FLASHBK
MARK
FAV
P
A
G
3D
CHVOL
E
MUTE
INFO
Q.MENU
ENTER
EXIT
L/R SELECT
FREEZE
RATIO
Fernbedienung und
Batterien (AAA)
5
ENGDEUTSCH
(Siehe S.21,S.22,S.23) Benutzerhandbuch
Netzkabelhalter
(Nur 32/37/42/47LT64**,
32/37/42/47LT66**,
32/37/42/47LT38**,
EzSign 2.0 Editor-CD
(Nur
22/26/32/37/42/47LT640E)
32/37/42/47LT74**
32/37/42/47LT76
**
(Siehe S.14)
)
Schrauben für Standfuß
4 Stk, M4 x 12
2 Stk, M4 x 16
(Nur 22LT64
(Siehe S.9)
22LT38**)
**,
Schrauben für Standfuß
8 Stk, M4 x 14
(Nur 32/37/42/47LT64**,
32/37/42/47LT66**,
32/37/42/47LT38**,
32/37/42/47LT74**,
32/37/42/47LT76
)
**
(Siehe S.10)
Netzkabel
(Abhängig vom Modell)
Standkörper /
Ständerplatte
(Nur 22LT64
(Siehe S.9)
22LT38**)
**,
Standkörper / Ständerplatte
(Nur 32/37/42/47LT64**,
32/37/42/47LT66**,
32/37/42/47LT38**,
32/37/42/47LT74**,
32/37/42/47LT76
)
**
(Siehe S.10)
Schrauben für Standfuß
8 Stk, M4 x 12
(
Nur
26LT64
26LT38**)
**,
26LT66
**,
(Siehe S.9)
Schraube für
Tischmontage
1 Stk
(Nur 32/37/42/47LT64**,
32/37/42/47LT66**,
32/37/42/47LT38**,
32/37/42/47LT74**,
32/37/42/47LT76
)
**
(Siehe S.11)
Netzgerät
(Nur 22/26LT64**,
26LT66**, 22/
26LT38**)
(Siehe S.15)
Standkörper /
Ständerplatte
(
Nur
26LT64**, 26LT66**,
26LT38**)
(Siehe S.9)
Schutzabdeckung
(Nur 32/37/42/47LT64**,
32/37/42/47LT66**,
32/37/42/47LT38**,
32/37/42/47LT74**,
32/37/42/47LT76
)
**
(Siehe S.13)
Dual Lock™
(Nur LT64
LT74**, LT76
**
(Siehe S.14)
, LT66**,
)
**
Kabelhalter
(Abhängig vom Modell)
(Siehe S.14)
Page 6
MONTAGE UND VORBEREITUNG
6
DEUTSCH
ENG
Separat erhältlich
Sonderzubehör kann zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird.
Erwerben können Sie diese Artikel bei Ihrem Händler.
Diese Geräte sind nur mit bestimmten Modellen kompatibel.
AN-WF100
W-LAN Adapter
Kompatibilität
AN-WF100
W-LAN Adapter
LT640E
•
LT640H, LT380H, LT660H,
LT740H, LT760H
Page 7
MONTAGE UND VORBEREITUNG
SPEAKER
STEREO
7
Gehäuse und Bedienelemente
(Nur 32/37/42/47LT64**,
32/37/42/47LT66**,
32/37/42/47LT38**,
32/37/42/47LT74**,
32/37/42/47LT76**)
ENGDEUTSCH
Bildschirm
(Nur 22/26LT64**,
26LT66**,
22/26LT38** )
Fernbedienungssensor
Betriebsanzeige
(Kann mithilfe der Betriebsan-
zeige im Optionsmenü
angepasst werden.)
Uhr LED
Taste Beschreibung
∨∧
Lautsprecher
Navigiert durch die gespeicherten Programme
Regelt die Lautstärke
Ein- oder Ausschalten des Stroms
Page 8
MONTAGE UND VORBEREITUNG
8
DEUTSCH
ENG
Anheben und Bewegen des TV-Geräts
Lesen Sie folgende Hinweise, bevor Sie das TVGerät bewegen oder anheben, um Kratzer oder
Beschädigungen am TV-Gerät zu verhindern und
um einen sicheren Transport unabhängig von Typ
und Größe zu gewährleisten.
VORSICHT
Berühren Sie nach Möglichkeit nicht den
y
Bildschirm, da er dadurch beschädigt
werden könnte.
Es wird empfohlen, das TV-Gerät im
y
Originalkarton oder in der Originalverpackung
zu bewegen bzw. zu transportieren.
Trennen Sie das Netzkabel und alle weiteren
y
Kabel, bevor Sie das TV-Gerät bewegen oder
anheben.
Halten Sie das TV-Gerät so, dass sein
y
Bildschirm von Ihnen abgewendet ist, um
Beschädigungen zu vermeiden.
Große TV-Geräte sollten stets von mindestens
y
2 Personen transportiert werden.
Wenn das TV-Gerät von Hand transportiert
y
wird, halten Sie es wie in der folgenden
Abbildung gezeigt.
Setzen Sie das TV-Gerät während des
y
Transports keinen ruckartigen Bewegungen
oder starken Erschütterungen aus.
Halten Sie das TV-Gerät beim Transport
y
aufrecht, drehen Sie es niemals auf die Seite,
und kippen Sie es nicht nach links oder rechts.
Halten Sie das TV-Gerät oben und unten am
y
Rahmen gut fest. Halten Sie ihn nicht am
transparenten Teil, am Lautsprecher oder am
Lautsprechergrill fest.
Page 9
MONTAGE UND VORBEREITUNG
M4X20
9
Einrichten des TV-Geräts
Setzen Sie das TV-Gerät auf einen Standfuß, und montieren Sie es auf einem Tisch oder an der Wand.
Anbringen des Standfußes
(Nur 22/26LT64**, 26LT66**, 22/26LT38** )
1
M4 x 12
4 Stk
Standkörper
Vorderseite
Ständerplatte
3
(Nur 22LT64**, 22LT38** )
M4 x 16
ENGDEUTSCH
Ansicht von
oben
2 Stk
2
(Nur 26LT64**, 26LT66**, 26LT38**)
M4 x 12
4 Stk
Page 10
MONTAGE UND VORBEREITUNG
M4X20
10
DEUTSCH
ENG
(Nur 32/37/42/47LT64
32/37/42/47LT38**, 32/37/42/47LT74**,
32/37/42/47LT76**)
32/37/42/47LT66
**,
1
Standkörper
Ständerplatte
Ansicht von
oben
**
3
M4 x 14
4 Stk
Vorderseite
2
M4 x 14
4 Stk
VORSICHT
Wenn Sie den Ständer am TV-Gerät
y
anbringen, legen Sie den Bildschirm nach
unten gerichtet auf einen Tisch oder eine
andere ache Oberäche mit einer weichen
Unterlage, um den Bildschirm vor Verkratzen
zu schützen.
Stellen Sie sicher, dass die Schrauben
y
fest angezogen werden. (Wenn sie nicht
fest genug angezogen werden, besteht
die Gefahr, dass das TV-Gerät nach der
Installation nach vorne kippt.)
Wenden Sie beim Festziehen der Schrauben
nicht übermäßig viel Kraft an, da diese sonst
abgenutzt oder gelockert werden können.
HINWEIS
Entfernen Sie den Ständer, bevor Sie
y
das TV-Gerät an einer Wandhalterung
befestigen, indem Sie ihn in umgekehrter
Reihenfolge, wie bei der Montage,
abmontieren.
Page 11
MONTAGE UND VORBEREITUNG
11
Montage auf einem Tisch
Heben Sie das TV-Gerät an, und kippen Sie es
1
auf einem Tisch in die aufrechte Position.
- Lassen Sie (mindestens) 10 cm Platz
zur Wand, um eine gute Belüftung zu
gewährleisten.
10 cm
10 cm
Schließen Sie das Netzkabel an eine
2
Steckdose an.
VORSICHT
Stellen Sie das TV-Gerät nicht in die Nähe
y
von Wärmequellen, da dies einen Brand
oder Beschädigungen verursachen könnte.
Befestigung des TV-Gerät an einem Tisch
Ih r TV-Gerät kann von de r Abbildung mögli-
cherweise leicht abweichen. Das TV-Gerät muss
so an einem Tisch befestigt werden, dass es nicht
nach vorne oder hinten gezogen werden kann;
dadurch könnte es zu Verletzungen oder zu einer
Beschädigung des Produkts kommen.
(Nur 32/37/42/47LT64**, 32/37/42/47LT66**,
32/37/42/47LT38**, 32/37/42/47LT74**,
32/37/42/47LT76**)
10 cm
10 cm
Befestigen des TV-Gerätes an einem Tisch
Befestigen Sie das TV-Gerät an einem Tisch,
um ein Kippen nach vorne, Beschädigungen und
Verletzungsgefahr zu verhindern.
Montieren Sie das TV-Gerät auf einem Tisch, setzen
Sie die mitgelieferte Schraube an der Rückseite des
Standfußes ein, und ziehen Sie sie fest.
(Nur 32/37/42/47LT64**, 32/37/42/47LT66**,
32/37/42/47LT38**32/37/42/47LT74**,
32/37/42/47LT76**)
WARNUNG
Um ein Umkippen des TV-Geräts
y
zu verhindern, sollte es den
Installationsanweisungen entsprechend
sicher am Boden bzw. an der Wand
befestigt werden. Beim Umkippen, Rütteln
oder Schaukeln des TV-Geräts besteht
Verletzungsgefahr.
Einstellen des Fernsehgerätes für einen
optimalen Blickwinkel
Drehen Sie das TV-Gerät um 90 Grad nach links
oder rechts, und stellen Sie den Blickwinkel
optimal ein.
ENGDEUTSCH
4-Schrauben
(nicht im Lieferumfang enthalten)
Standfuß
Tisch
Schrauben: M4 x L (*L: Tischtiefe + 8-10 mm)
Tischtiefe: 15mm, Schraube: M4 x 20
90
90
VORSICHT
Wenn Sie das Produkt auf den optimalen
y
Winkel einstellen, sollten Sie darauf achten,
dass Sie Ihre Finger nicht einklemmen.
»Das Einklemmen von Händen oder
Fingern kann Verletzungen verursachen.
Wenn das Gerät zu stark geneigt ist,
kann es herunterfallen und beschädigt
werden bzw. Verletzungen verursachen.
Page 12
MONTAGE UND VORBEREITUNG
12
DEUTSCH
ENG
Befestigen des TV-Gerätes an einer Wand
(Diese Funktion der Kippsicherung steht nicht bei
allen Modellen zur Verfügung.)
Setzen Sie die Ringschrauben oder TV-
1
Halterungen und Schrauben an der Rückseite
des TV-Gerätes ein, und befestigen Sie sie.
- Wenn an den Ringschraubenpositionen
Schrauben eingesetzt sind, entfernen Sie
zunächst die Schrauben.
Montieren Sie die Wandhalterungen mit den
2
Schrauben an der Wand.
Stimmen Sie die Position der Wandhalterung
auf die Ringschrauben an der Rückseite des
TV-Gerätes ab.
Verbinden Sie die Ringschrauben und
3
Wandhalterungen fest mit einem stabilen Seil.
Achten Sie darauf, dass das Seil horizontal
verläuft.
Wandmontage
Befestigen Sie an der Rückseite des TV-Gerätes
sorgfältig eine optionale Wandhalterung, und
montieren Sie die Wandhalterung an einer stabilen
Wand, die senkrecht zum Fußboden steht.
Wenn Sie das TV-Gerät an anderen Baustoffen
befestigen möchten, fragen Sie zunächst bei einer
qualizierten Fachkraft nach.
LG empfiehlt, dass die Wandmontage von einem
qualizierten Techniker durchgeführt wird.
10 cm
10 cm
10 cm
10 cm
10 cm
VORSICHT
Achten Sie darauf, dass Kinder nicht auf das
y
TV-Gerät klettern oder sich daran hängen.
HINWEIS
Verwenden Sie eine Haltevorrichtung oder
y
einen Schrank, der stabil und groß genug
ist, um das TV-Gerät sicher abzustützen.
Halterungen, Seile und anderes
y
Befestigungsmaterial gehören nicht zum
Lieferumfang des Gerätes. Bitte wenden Sie
sich zum Erwerb von geeignetem Zubehör
an Ihren Fachhändler.
Page 13
MONTAGE UND VORBEREITUNG
13
Verwenden Sie unbedingt Schrauben und
Wandhalterungen, die der VESA-Norm entsprechen.
Die Standardmaße der Wandmontagesätze können
der folgenden Tabelle entnommen werden.
Separat zu beziehen (Wandmontagehalterung)
Modell
VESA 100 x 100 200 x 100
Standardschraube
Anzahl Schrauben 4 4
Wandmontagehalterung
Modell
VESA 200 x 200 200 x 200
Standardschraube
Anzahl Schrauben 4 4
Wandmontagehalterung
Modell
VESA 400 x 400 400 x 400
Standardschraube
Anzahl Schrauben 4 4
Wandmontagehalterung
22/26LT64
22/26LT38
26LT66
M4 M4
LSW100B(G)
37/42LT64
37/42LT66
37/42LT38
37/42LT74
37/42LT76
M6 M6
LSW200BX(G) LSW220BX(G)
47LT64
47LT66
47LT38
47LT74
47LT76
M6 M6
LSW400BX(G) LSW420BX(G)
**,
**,
**
**,
**,
**,
**,
**
**,
**,
**,
**,
**
32LT64
**,
32LT66
**,
32LT38
**,
32LT74
**
32LT76
**
37/42LT64
37/42LT66
37/42LT38
37/42LT74
37/42LT76
47LT64
**,
47LT66
**,
47LT38
**,
47LT74
**,
47LT76
**
**,
**,
**,
**,
**
VORSICHT
Trennen Sie erst das Netzkabel, bevor Sie
y
das TV-Gerät bewegen oder installieren.
Ansonsten besteht Stromschlaggefahr.
Wenn Sie das TV-Gerät an einer Decke
y
oder Wandschräge montieren, kann es
herunterfallen und zu schweren Verletzungen
führen. Verwenden Sie eine zugelassene
Wandhalterung von LG, und wenden Sie sich
an Ihren Händler vor Ort oder an qualiziertes
Fachpersonal.
Ziehen Sie die Schrauben nicht zu fest
y
an, da dies Beschädigungen am TV-Gerät
hervorrufen und zum Erlöschen Ihrer Garantie
führen könnte.
Verwenden Sie die Schrauben und
y
Wandhalterungen, die der VESA-Norm
entsprechen. Schäden oder Verletzungen,
die durch unsachgemäße Nutzung oder die
Verwendung von ungeeignetem Zubehör
verursacht werden, fallen nicht unter die
Garantie.
Verwenden Sie bei den 47-Zoll-Modellen
y
Schrauben der Größe M6 x L45.
HINWEIS
Verwenden Sie die Schrauben, die unter den
y
Spezifikationen der VESA-Norm aufgeführt
sind.
Der Wandmontagesatz beinhaltet eine
y
Installationsanleitung und die notwendigen
Teile.
Die Wandhalterung ist optional.
y
Zusätzliches Zubehör erhalten Sie bei Ihrem
Elektrohändler.
Die Schraubenlänge hängt von der
y
Wandbefestigung ab. Verwenden Sie
unbedingt Schrauben der richtigen Länge.
Weitere Informationen können Sie dem
y
im Lieferumfang der Wandhalterung
enthaltenen Handbuch entnehmen.
Ohne Verwendung des Tischfußes
ENGDEUTSCH
(Nur 32/37/42/47LT64
32/37/42/47LT66
**,
**,
32/37/42/47LT38**, 32/37/42/47LT74**,
32/37/42/47LT76
**)
Ihr TV-Gerät kann von der Abbildung
möglicherweise leicht abweichen.
A
B
Verwenden Sie beim Anbringen der
Wandmontagehalterung die Schutzabdeckung.
Befestigen Sie die Schutzblende am Fernsehgerät,
bis ein Klickgeräusch zu hören ist.
Schutzabdeckung
Page 14
MONTAGE UND VORBEREITUNG
14
DEUTSCH
ENG
Sauberes Verlegen der Kabel
Nur
(
32/37/42/47LT64**, 32/37/42/47LT66**,
32/37/42/47LT38**, 32/37/42/47LT74**,
32/37/42/47LT76
Installieren Sie den Netz-Kabelhalter und das
1
Netzkabel. Dies soll verhindern, dass das
Stromkabel versehentlich herausgezogen wird.
Bündeln Sie die Kabel und binden Sie sie mit
2
dem Kabelhalter zusammen.
)
**
Netzkabelhalter
So verwenden Sie Dual Lock™
(Diese Funktion ist nicht für alle Modelle verfügbar.)
Befestigen Sie die Set-Top-Box am TV-Gerät, um
sie bei Bedarf verwenden zu können.
Entfernen Sie das Schutzpapier des Dual
1
Lock, und befestigen Sie es wie dargestellt an
TVGerät und Set-Top-Box.
Dual Lock™
Befestigen Sie die Set-Top-Box mit Hilfe der
2
Klettstreifen an dem TV-Gerät.
Kabelhalter
(Nur 22/26LT64
Bündeln Sie die Kabel und binden Sie sie mit
1
dem Kabelhalter zusammen.
**,
26LT66
22/26LT38
**,
Kabelhalter
**)
VORSICHT
Halten Sie das TV-Gerät beim Transport
y
nicht am Kabelhalter und Netzkabelhalter
fest, da diese brechen und Verletzungen
sowie Beschädigungen am TV-Gerät
verursachen können.
HINWEIS
Vergewissern Sie sich, dass sich auf der
y
Produktoberfläche keine Fremdkörper
befinden, und bringen Sie den Dual Lock
sorgfältig an.
Lassen Sie den Dual Lock anschließend
y
mindestens drei Tage lang trocknen,
bevor Sie die Set-Top-Box am TV-Gerät
anbringen.
Page 15
HERSTELLEN VON VERBINDUNGEN
15
HERSTELLEN VON
VERBINDUNGEN
Dieser Abschnitt zum HERSTELLEN VON
VERBINDUNGEN enthält hauptsächlich
Abbildungen für 32LT66**-Modelle.
Verbinden Sie mehrere externe Geräte mit dem
TV-Gerät, und wechseln Sie die Eingangsmodi,
um ein externes Gerät auszuwählen. Weitere
Informationen zum Anschluss von externen
Geräten entnehmen Sie bitte dem Handbuch des
jeweiligen Geräts.
Verfügbare externe Geräte sind: HD-Receiver,
DVD-Player, Videorekorder, Audiosysteme, USBSpeichergeräte, PCs, Spielkonsolen und weitere
externe Geräte.
HINWEIS
Der Anschluss für externe Geräte kann von
y
Modell zu Modell unterschiedlich sein.
Verbinden Sie externe Geräte unabhängig
y
von der Reihenfolge der Anschlüsse mit
dem TV-Gerät.
Wenn Sie eine Fernsehsendung über DVD-
y
Player oder Videorekorder aufnehmen,
vergewissern Sie sich, dass das TV-Gerät
über das Eingangskabel für das TV-Signal
mit dem DVD-Player oder Videorekorder
verbunden ist. Weitere Informationen zu
Aufnahmen entnehmen Sie bitte dem
Handbuch des verbundenen Geräts.
Anweisungen zum Betrieb nden Sie im
y
Handbuch des externen Geräts.
Wenn Sie eine Spielekonsole mit dem TV-
y
Gerät verbinden, verwenden Sie das mit der
Konsole mitgelieferte Kabel.
Im PC-Modus kann es hinsichtlich
y
Auösung, vertikalem Muster, Kontrast oder
Helligkeit zu Rauschen kommen. Wenn
Rauschen auftritt, stellen Sie den PC auf
eine andere Auösung ein, ändern Sie die
Bildwiederholrate, oder passen Sie Helligkeit
und Kontrast im Menü „BILD“ an, bis das
Bild optimal ist.
Abhängig von der Grakkarte
y
funktionieren im PC-Modus einige
Auösungseinstellungen möglicherweise
nicht ordnungsgemäß.
Anschluss des TV-Geräts
(Nur 22/26LT64
Schließen Sie das Antennenkabel an den
1
Antenneneingangsanschluss am TV-Gerät an.
Schließen Sie den Netzgerätestecker an die
2
Netzeingangsbuchse am TV-Gerät an.
Verbinden Sie das Stromkabel zuerst mit dem
3
Netzgerät, und stecken Sie es anschließend in
die Wandsteckdose.
**,
26LT66
Netzgerät
**,
DC IN
22/26LT38
**)
Anschließen einer Antenne
Schließen Sie das TV-Gerät mit einem HF-Kabel
(75 Ω) an eine Wandantennenbuchse an.
ANTENNA
IN
HINWEIS
Bei Verwendung von mehr als 2 TV-Geräten
y
verwenden Sie einen Signalsplitter.
Ist das Bild schlecht, installieren Sie einen
y
Signalverstärker, um die Bildqualität zu
verbessern.
Wenn die Bildqualität bei angeschlossener
y
Antenne schlecht ist, richten Sie die Antenne
richtig aus.
Antennenkabel und Wandler sind nicht im
y
Lieferumfang enthalten.
ENGDEUTSCH
Page 16
HERSTELLEN VON VERBINDUNGEN
2
3
3
16
DEUTSCH
ENG
HDMI-Anschluss
Überträgt digitale Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Si e d as exte rne Gerät, wie in der folgen den
Abbildung gezeigt, mithilfe des HDMI-Kabels mit
dem TV-Gerät. Wählen Sie zum Anschließen einen
beliebigen
HDMI-Eingang. Es ist egal, welchen HDMI-Eingang
Sie wählen.
DVD/ Blu-Ray /
HD Cable Box /
HD STB / PC
(Nur 32/37/42/47LT76**)
ARC (Audio Return Channel)
Ein externes Audiogerät, das SIMPLINK und
y
ARC unterstützt, muss über den HDMI/DVI
IN 1 (ARC) angeschlossen werden.
Wenn der Anschluss mit einem High-
y
Speed- HDMI-Kabel erfolgt, gibt das externe
Audiogerät, das ARC unterstützt, SPDIF
ohne zusätzliches optisches Audiokabel aus
und unterstützt die SIMPLINK-Funktion.
Component-Anschluss
Nur
(
LT64**, LT66**, LT38**, LT74**)
Überträgt analoge Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe des Component-Kabels
mit dem TV-Gerät.
(*nicht im
Lieferumfang
enthalten)
(*nicht im Lieferumfang
enthalten)
WEISS
ROT
HDMI
GRÜN
BLAU
ROT
HINWEIS
Für optimale Bildqualität wird empfohlen,
y
den HDMI-Anschluss des TV-Geräts zu
verwenden.
Verwenden Sie das neueste
y
Hochgeschwindigkeits-HDMI™-Kabel
mit CEC-Funktion (Customer Electronics
VIDEO
Control).
High-Speed-HDMI™-Kabel sind für die
y
Übertragung von HD-Signalen bis zu 1080p
und höher getestet.
Unterstützter DTV-Ton: MPEG, Dolby Digital,
y
Dolby Digital Plus, HE-AAC
Unterstütztes HDMI-Audioformat : Dolby
y
Digital, PCM (bis zu 192 KHz, 32k/44.1k/48k/
88k/96k/176k/192k, wird nicht unterstützt.)
HINWEIS
Wenn Kabel falsch angeschlossen werden,
y
kann dies dazu führen, dass ein Bild in
Schwarz-Weiß oder in verzerrten Farben
erscheint.
AUDIO
DVD/ Blu-Ray / HD
Cable Box
Page 17
HERSTELLEN VON VERBINDUNGEN
(
R
GB/
DVI
)
AUD
IOI
N
2
3
3
17
DVI-zu-HDMI-Anschluss
Überträgt digitale Videosignale von einem externen
Gerät an das TV-Gerät. Verbinden Sie das
externe Gerät, wie in der folgenden Abbildung
gezeigt, mithilfe des DVI-HDMI-Kabels mit dem
TV-Gerät. Schließen Sie ein Audiokabel an, um
ein Audiosignal zu übertragen. Wählen Sie zum
Anschließen einen beliebigen HDMI-Eingang. Es
ist egal, welchen Port Sie wählen.
RGB-PC-Anschluss
Überträgt das Videosignal von Ihrem PC an das
TV-Gerät. Schließen Sie ein Audiokabel an, um ein
Audiosignal zu übertragen.
AUDIO IN
(RGB/DVI)
RGB IN (PC)
(*nicht im
Lieferumfang
enthalten)
RGB OUT (PC)
PC
AUDIO OUT
ENGDEUTSCH
(*nicht im
Lieferumfang
enthalten)
AUDIO OUT
DVI OUT
DVD/ Blu-Ray / HD Cable Box / PC
HINWEIS
Abhängig von der Grafikkarte funktioniert der
y
DOS-Modus bei Einsatz eines HDMI-zu-DVIKabels möglicherweise nicht.
RS-232C-Einstellung
Verbinden Sie die RS-232C (serielle Schnittstelle)
mit einem externen Steuergerät (z. B. ein Computer
oder ein A/V-Steuersystem), um die
Gerätefunktionen extern zu steuern.
Verbinden Sie die serielle Schnittstelle des
Steuergeräts mit der RS-232C-Buchse auf der
Rückseite des Geräts.
Hinweis: Die RS-232C-Anschlusskabel sind nicht
im Lieferumfang des Produkts enthalten.
RS-232C IN
(CONTROL & SERVICE)
(*nicht im
Lieferumfang
enthalten)
Page 18
HERSTELLEN VON VERBINDUNGEN
O
CA
L
G
A
OU
T
2
HDMI/DVI IN
(RGB)
SROUT
STEREO (8 )
LAN
AUX LAN
2
1
18
DEUTSCH
ENG
Netzwerkeinrichtung
(Nur 32/37/42/47LT74**, 32/37/42/47LT76**)
Kabelgebundene Netzwerkverbindung
Dieses TV kann über den LAN-Anschluss mit
einem LAN (Local Area Network) verbunden
werden. Nach dem Herstellen der physischen
Verbindung muss das TV-Gerät für die Netzwerkkommunikation eingerichtet werden.
(Ihr TV-Gerät kann von der Abbildung
möglicherweise leicht abweichen.)
Audioverbindung
(Nur 32/37/42/47LT64
32/37/42/47LT38**, 32/37/42/47LT74**,
32/37/42/47LT76**)
Sie können anstelle der integrierten Lautsprecher
ein optionales externes Audiosystem verwenden.
HINWEIS
Wenn Sie ein optionales externes Audiogerät
y
und nicht den eingebauten Lautsprecher
nutzen, stellen Sie die Funktion „TV
Lautsprecher“ auf „Aus“.
Anschluss über ein digitales optisches Audiokabel
Überträgt digitale Audiosignale vom TV-Gerät an
ein externes Gerät. Verbinden Sie das externe
Gerät, wie in der folgenden Abbildung gezeigt,
mithilfe des optischen Audiokabels mit dem TVGerät.
32/37/42/47LT66
**,
**,
Breitbandmodem
Router
Breitbandservice
Breitbandmodem
Verbinden Sie den LAN-Anschluss des Modems
1
oder Routers mit dem LAN-Anschluss des TV-
Breitbandservice
Geräts.
2
Verbinden Sie den LAN-Anschluss des PCs mit
dem AUX-LAN-Anschluss des TV-Geräts.
VORSICHT
Schließen Sie an den LAN-Port kein modulares
y
Telefonkabel an.
Da mehrere Verbindungsmethoden möglich
y
sind, sollten Sie sich an die Spezifikationen
Ihres Telekommunikations- oder
Internetdienstanbieters halten.
PTI
DI
UDIO
(*nicht im
Lieferumfang
enthalten)
OPTICAL
AUDIO IN
Digitales Audiosystem
HINWEIS
Blicken Sie nicht in den optischen
y
Ausgangsanschluss. Der Laserstrahl könnte
Ihren Augen schaden.
Die Funktion Audio mit ACP (Audio-
y
Kopierschutz) blockiert möglicherweise den
digitalen Audioausgang.
Page 19
HERSTELLEN VON VERBINDUNGEN
19
Einrichten des Lautsprecherausgangs
Schließen Sie den externen Lautsprecher am
Lautsprecherausgang (STEREO) des Fernsehgeräts an.
OBEN
UNTEN
SPEAKER
OUT
VOLUME
CONTROL
STEREO
(8 )
Funktionsweise des Lautstärke-Steueranschlusses
Kabelspezifikation
GND / Oben / Unten
Steueranschluss für
Lautsprecherausgang
R
-
R+
-
L
L+
Jeder Oben/Unten-
y
Stecker wird mit
CPU GPIO auf 3,3 V
eingestellt.
CPU erkennt
y
Übergang von 3,3 V
auf GND-Stufe für
Lautstärkeregelung.
Anschließen eines USB-Geräts
Verbinden Sie ein USB-Speichergerät, z. B. USBFlash-Speicher, eine externe Festplatte oder einen
USB-Kartenleser für Speicherkarten mit dem TVGerät.
(Nur LT64
(Nur LT76
**,
**)
LT66
**,
LT38
**,
USB IN
USB IN
LT74**)
USB
(*nicht im
Lieferumfang
enthalten)
ENGDEUTSCH
Anschluss von Kopfhörern
(Nur LT64
Überträgt das Kopfhörersignal vom TV-Gerät an ein
externes Gerät. Verbinden Sie die Kopfhörer, wie in
der folgenden Abbildung gezeigt, mit dem TV-Gerät.
Bei angeschlossenem Kopfhörer sind die
y
AUDIO-Menüpunkte deaktiviert.
Wenn Sie bei angeschlossenem Kopfhörer
y
den AV-MODUS ändern, wird die Änderung
für das Videosignal übernommen, nicht
jedoch für das Audiosignal.
Der optische digitale Audioausgang ist nicht
y
verfügbar, solange Kopfhörer angeschlossen sind.
Kopfhörerimpedanz: 16 Ω
y
Max. Ausgangsleistung am
y
Kopfhöreranschluss: 9 mW bis 15 mW
Kopfhörerbuchsen: 0,35 cm
y
LT66
**,
**,
HINWEIS
LT38
**,
LT74**)
(*nicht im
Lieferumfang
enthalten)
(*nicht im
USB IN
Lieferumfang
enthalten)
(*nicht im
Lieferumfang
enthalten)
HINWEIS
Wenn Sie einen USB-Hub verwenden
y
möchten, stellen Sie sicher, dass er mit dem
Anschluss USB IN 1 (HUB) verbunden ist.
Einige USB-Hubs funktionieren vielleicht nicht.
y
Falls ein über einen USB-Hub verbundenes
USB-Gerät nicht gefunden wird, verbinden Sie
es direkt mit dem USBAnschluss am TV-Gerät.
Page 20
HERSTELLEN VON VERBINDUNGEN
20
DEUTSCH
ENG
Anschluss eines CI-Moduls
▼PCMCIA CARD SLOT▼
Zeigen Sie verschlüsselte Dienste (Bezahldienste)
im digitalen TV-Modus an. Diese Funktion ist in
einigen Ländern nicht verfügbar.
Euro-Scart-Anschluss
Überträgt Video- und Audiosignale von einem
externen Gerät an das TV-Gerät. Verbinden Sie
das externe Gerät, wie in der folgenden Abbildung
gezeigt, mithilfe des Euro-Scart-Kabels mit dem
TV-Gerät. Verwenden Sie das Euro-Scart-Kabel,
um Bilder im Vollbildmodus anzuzeigen.
AV
(RGB)
(*nicht im
Lieferumfang
enthalten)
HINWEIS
Überprüfen Sie, ob das CI-Modul richtig herum
y
in den PCMCIA-Kartensteckplatz gesteckt
wurde. Falls das Modul nicht korrekt eingesetzt
wurde, können TV-Gerät und PCMCIA-
Kartensteckplatz beschädigt werden.
AUDIO / VIDEO
Ausgang
Typ
Aktueller
Eingangsmodus
Digital-TV Digital-TV
Analog-TV, AV Analog-TV
Komponent/RGB Analog-TV
HDMI Analog-TV
AV
(TV-Ausgang
1
)
1 TV-Ausgang: Ausgang für analoge TV-Signale.
HINWEIS
Das Euro-Scart-Kabel muss signaltechnisch
y
abgeschirmt sein.
Page 21
FERNBEDIENUNG
OK
EXIT
GUIDE
PORTAL
Home
BACK
INFO
21
FERNBEDIENUNG
Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung.
Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TV-Gerät
bestimmungsgemäß.
Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien
(1,5 V, AAA), legen Sie die
ein, und schließen Sie das Batteriefach.
Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.
VORSICHT
Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung
y
hervorrufen kann.
Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.
LT64
Ein- oder Ausschalten des TV-Geräts.
ꕊ
Passt die Bildschirmhelligkeit an, um den
Stromverbrauch zu senken.
AV MODE
Auswahl eines AV-Modus
Ändert die Eingangsquelle.
Wählt Radio-, TV- und DTV-Programme.
GUIDE
Öffnet den Programmführer. (Nur LT640H,
LT660H, LT760H)
Zeigt die Inhaltsliste im EzSign-Modus an.
(Nur LT640E)
PORTAL
Zeigt das interaktive Hotelmenü an, oder
entfernt es. (Nur LT640H, LT660H, LT760H)
Zeigt den EzSign-Inhalt auf einem
Fernsehbildschirm an.(Nur LT640E)
INFO
Anzeige von Informationen zum aktuellen
Programm und Bildschirm. (Nur LT640H,
LT660H, LT760H)
Zeigt die Informationen zu
Fernbedienungstasten im EzSign-Modus an
bzw. blendet sie aus.(Nur LT640E)
Navigationstasten (nach oben/nach unten/nach
links/nach rechts)
Navigiert durch Menüs und Einstellungen.
Wählt Menüs oder Einstellungen und
speichert Ihre Eingabe.
Wählt ein Menü aus.
Blendet alle Bildschirmmenüs aus und kehrt
zum TV-Bild zurück.
Zurück zur vorherigen Ebene.
EXIT
Blendet alle Bildschirmmenüs aus und kehrt
zum TV-Bild zurück.
Q. MENU
Öffnet die Schnellmenüs.
LT66
**,
**,
LT76
**
ENERGY SAVING (Energiesparen)
INPUT
TV/RAD
OK
Home
und -Enden entsprechend der Kennzeichnung im Fach
Zifferntasten
Zur Eingabe von Nummern.
AV MODE INPUT
ENERGY
SAVING
1 2 3
4 506
7 8 9
LIST
RATIO
MUTE
PORTAL
GUIDE
Home
1
Q.MENU AD ALARM
FAV
OK
Q.VIEW
INFO
EXIT
LIST
Zum Zugriff auf die Liste der gespeicherten
TV/
Programme.
RAD
Q.VIEW
Kehrt zurück zum vorherigen Programm.
Regelt die Lautstärke.
FAV
Zugriff auf die Liste der Lieblingsprogramme.
RATIO
Ändert die Bildgröße.
MUTE
Stellt den Ton aus.
ꕍPꕌ
P
A
P
G
E
Navigiert durch die gespeicherten
Programme.
PAGE
Springt zum vorherigen oder nächsten
Bildschirm.
Farbtasten
Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
1
TELETEXT-Tasten
Diese Tasten werden für Teletext verwendet.
SUBTITLE (Untertitel)
Ruft den bevorzugten Untertitel im digitalen
Modus auf.
Bedientasten (
Steuerung der Menüs von „MEINE MEDIEN“
oder SIMPLINK-kompatibler Geräte
ꕗ, ꕖ, ꕘ, ꕚ, ꕙ
(USB,SIMPLINK).
SIMPLINK
Greift auf die mit HDMI-Kabel
angeschlossenen AV-Geräte über HDMI-CEC zu.
Öffnen des SIMPLINK-Menüs.
AD
Schaltet die Audiobeschreibung ein oder aus.
ALARM
Stellt die Weckfunktion ein.
)
ENGDEUTSCH
Page 22
DEUTSCH
OK
EXIT
GUIDE
PORTAL
Home
BACK
INFO
ENG
22
FERNBEDIENUNG
LT38
**
Ein- oder Ausschalten des TV-Geräts.
ꕊ
ENERGY SAVING (Energiesparen)
Passt die Bildschirmhelligkeit an, um den
Stromverbrauch zu senken.
AV MODE
Auswahl eines AV-Modus
INPUT
Ändert die Eingangsquelle.
TV/RAD
Wählt Radio-, TV- und DTV-Programme.
GUIDE
Öffnet den Programmführer.
ALARM
Stellt die Weckfunktion ein.
INFO
Anzeige von Informationen zum aktuellen
Programm und Bildschirm.
Navigationstasten (nach oben/nach unten/
nach links/nach rechts)
Navigiert durch Menüs und Einstellungen.
OK
Wählt Menüs oder Einstellungen und
speichert Ihre Eingabe.
Home
Wählt ein Menü aus.
Blendet alle Bildschirmmenüs aus und
kehrt zum TV-Bild zurück.
Zurück zur vorherigen Ebene.
EXIT
Blendet alle Bildschirmmenüs aus und
kehrt zum TV-Bild zurück.
Q. MENU
Öffnet die Schnellmenüs.
AD
Schaltet die Audiobeschreibung ein oder aus.
ENERGY
SAVING
LIST
GUIDE
Home
1
Q.MENU AD
AV MODE INPUT
1 2 3
4 506
7 8 9
Q.VIEW
FAV
RATIO
MUTE
INFO
ALARM
OK
P
EXIT
Zifferntasten
Zur Eingabe von Nummern.
LIST
Zum Zugriff auf die Liste der gespeicherten
TV/
RAD
Programme.
Q.VIEW
Kehrt zurück zum vorherigen Programm.
Regelt die Lautstärke.
FAV
Zugriff auf die Liste der Lieblingsprogramme.
RATIO
Ändert die Bildgröße.
MUTE
Stellt den Ton aus.
P
A
ꕍPꕌ
G
E
Navigiert durch die gespeicherten
Programme.
PAGE
Springt zum vorherigen oder nächsten
Bildschirm.
Farbtasten
Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
TELETEXT-Tasten
1
Diese Tasten werden für Teletext verwendet.
SUBTITLE (Untertitel)
Ruft den bevorzugten Untertitel im digitalen
Modus auf.
Bedientasten (
ꕗ, ꕖ, ꕘ, ꕚ, ꕙ
)
Steuerung der Menüs von „MEINE MEDIEN“
oder SIMPLINK-kompatibler Geräte
(USB,SIMPLINK).
SIMPLINK
Greift auf die mit HDMI-Kabel
angeschlossenen AV-Geräte über HDMI-CEC zu.
Öffnen des SIMPLINK-Menüs.
Page 23
LT74
FERNBEDIENUNG
**
23
ENGDEUTSCH
Ein- oder Ausschalten des TV-Geräts.
ꕊ
ENERGY SAVING (Energiesparen)
Passt die Bildschirmhelligkeit an, um den
Stromverbrauch zu senken.
AV MODE
Auswahl eines AV-Modus
INPUT
Ändert die Eingangsquelle.
TV/RAD
Wählt Radio-, TV- und DTV-Programme.
GUIDE
Öffnet den Programmführer.
PORTAL
Zeigt das interaktive Hotelmenü an, oder
entfernt es.
INFO
Anzeige von Informationen zum aktuellen
Programm und Bildschirm.
Navigation buttons (nach oben/nach unten/
nach links/nach rechts)
Navigiert durch Menüs und Einstellungen.
OK
Wählt Menüs oder Einstellungen und
speichert Ihre Eingabe.
Home
Wählt ein Menü aus.
Blendet alle Bildschirmmenüs aus und kehrt
zum TV-Bild zurück.
BACK
Zurück zur vorherigen Ebene.
EXIT
Blendet alle Bildschirmmenüs aus und kehrt
zum TV-Bild zurück.
AD
Schaltet die Audiobeschreibung ein oder aus.
TELETEXT BUTTONS
1
Diese Tasten werden für Teletext verwendet.
SIMPLINK
Greift auf die mit HDMI-Kabel
angeschlossenen AV-Geräte über HDMI-CEC
zu.
Öffnen des SIMPLINK-Menüs.
SAVING
1
.,;@2 abc3 def
4
ghi5 jkl6
7
pqrs8 tuv
LIST
GUIDE
Home
1
Q.MENU
AV MODE INPUTENERGY
0
CHAR/NUM
MARK
RATIO
DELETE
MUTE
PORTAL
PORTAL
BACK
OK
AD
[
mno
9
wxyz
Q.VIEW
P
INFO
EXIT
ALARM
Zifferntasten
Zur Eingabe von Nummern.
LIST
Zum Zugriff auf die Liste der gespeicherten
Programme.
TV/
RAD
Q.VIEW
Kehrt zurück zum vorherigen Programm.
Regelt die Lautstärke.
MARK
Wählen Sie eine Eingangsquelle, auf die
die Einstellungen des Bildassistenten
angewendet werden sollen.
Markieren von Programmen im USB-Menü
bzw. Aufheben der Markierung
CHAR/NUM (Buchstaben/Ziffern)
Wechselt das Zeichen/die Nummer.
P
A
G
E
RATIO
Ändert die Bildgröße.
MUTE
Stellt den Ton aus.
DELETE (Löschen)
Löscht ein über die Bildschirmtastatur
eingegebenes Zeichen.
ꕍPꕌ
Navigiert durch die gespeicherten
Programme.
PAGE
Springt zum vorherigen oder nächsten
Bildschirm.
Farbtasten
Öffnen Sonderfunktionen in manchen Menüs.
( : Rot, : Grün, : Gelb, : Blau)
SUBTITLE(Untertitel)
Ruft den bevorzugten Untertitel im digitalen Modus
auf.
Bedientasten (
ꕗ, ꕖ, ꕘ, ꕚ, ꕙ
)
Steuerung der Menüs von „MEINE MEDIEN“
oder SIMPLINK-kompatibler Geräte
(USB,SIMPLINK).
Q. MENU
Öffnet die Schnellmenüs.
ALARM
Stellt die Weckfunktion ein.
Page 24
WARTUNG/FEHLERBEHEBUNG
24
DEUTSCH
ENG
WARTUNG
Reinigung des TV-Gerätes
Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte Produktlebensdauer.
Informationen zur Stromversorgung und zum Stromverbrauch entnehmen Sie dem Etikett auf dem Gerät.
VORSICHT
Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen
y
Kabel vom Gerät bzw. der Steckdose.
Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das
y
Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche Schäden durch
Blitzschlag oder Spannungsspitzen zu vermeiden.
Bildschirm, Rahmen, Gehäuse und Standfuß
yEntfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch.
yEntfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit
sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend
umgehend mit einem trockenen Tuch trocken.
VORSICHT
Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.
y
Die Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen
y
Gegenstand gestoßen werden, da dies Kratzer und Bildverzerrungen verursachen kann.
Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen können.
y
Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt, kann dies
y
zu Feuer, elektrischem Schlag oder Fehlfunktionen führen.
Netzkabel
Entfernen Sie angesammelten Staub oder Schmutz regelmäßig vom Netzkabel.
FEHLERBEHEBUNG
Problem Mögliche Lösung
Das TV-Gerät
reagiert nicht auf die
Fernbedienung.
Weder Bild noch Ton
wird ausgegeben.
Das TV-Gerät
schaltet sich
plötzlich ab.
Beim Anschließen an
den PC (RGB/HDMI
DVI) wird entweder
„Kein Signal“ oder
„Ungültiges Format“
angezeigt.
Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut.
y
Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein
y
Hindernis befindet.
Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß
y
eingesetzt wurden (
Prüfen Sie, ob das Gerät eingeschaltet ist.
y
Prüfen Sie, ob das Netzkabel in der Steckdose steckt.
y
Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem Sie andere
y
Geräte einstecken.
Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die
y
Stromversorgung ist möglicherweise unterbrochen.
Prüfen Sie, ob in den Zeiteinstellungen automatisches Abschalten aktiviert ist.
y
Wenn kein Signal besteht, obwohl das TV-Gerät eingeschaltet ist, schaltet
y
sich das Gerät nach 15 Minuten automatisch ab.
Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann erneut
y
ein.
Schließen Sie das RGB- oder HDMI-Kabel erneut an.
y
Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.
y
auf , auf ).
Page 25
VORSICHT bei der Verwendung von Ezsign 2.0
25
VORSICHT BEI DER VERWENDUNG VON
EZSIGN 2.0
Nur 22/26/32/37/42/47LT640E
Entfernen Sie kein USB-Laufwerk während des Kopiervorgangs von Daten. Die Daten können beschädigt
y
werden, und EzSign funktioniert eventuell nicht ordnungsgemäß.
Während des Ladevorgangs eines USB-Geräts oder Dongles ist Ihr Fernsehgerät eventuell langsamer
y
als normal.
Wenn EzSign-Inhalte ausgeführt werden, wird der Film mit internen Untertiteln nicht im USB-Modus
y
unterstützt. EzSign TV unterstützt nur externe Untertitel.
(Format externer Untertitel: *.smi/*.srt/*.sub (MicroDVD, Subviewer 1.0/2.0)/*.ass/*.ssa/*.txt(TMPlayer)/*.
psb(PowerDivX)
Bestimmte, vom Benutzer erstellte Untertitel funktionieren möglicherweise nicht ordnungsgemäß.
y
Einige Sonderzeichen werden in den Untertiteln nicht unterstützt.
y
HTML-Tags werden in den Untertiteln nicht unterstützt.
y
Untertitel in anderen Sprachen außer den unterstützten Sprachen sind nicht verfügbar.
y
Die EzSign 2.0 TV-Funktion funktioniert erst, nachdem der Einrichtungsassistent ausgeführt wurde.
y
Vergewissern Sie sich, dass der Einrichtungsassistent vollständig ausgeführt wurde, indem Sie das
Fernsehgerät nach der Installation einschalten.
Falls die Uhrzeit entsprechend dem TV-Signal eingestellt wird, kann es vorkommen, dass sie in einigen
y
Regionen nicht korrekt angezeigt wird. Stellen Sie in diesem Fall die Uhrzeit manuell ein.
Es wird empfohlen, die Dateien vor der Wiedergabe in den Speicher des Fernsehgeräts zu kopieren, da
y
eine längere Wiedergabe direkt vom USB-Speicher zu einer Überhitzung des Geräts führen kann.
Im EzSign 2.0 TV-Modus funktionieren einige Tasten der Fernbedienung möglicherweise nicht richtig.
y
EzSign 2.0 TV unterstützt keinen USB-HUB. Es wird empfohlen, ein USB-Gerät direkt an das
y
Fernsehgerät anzuschließen, ohne ein USB-Verlängerungskabel zu verwenden, da dieses u. U. nicht
ordnungsgemäß funktioniert.
Es wird empfohlen, dass Sie EzSign 2.0 TV standardmäßig 8 Stunden pro Tag einsetzen.
y
Weitere Informationen finden Sie im EzSign 2.0 Editor Benutzerhandbuch.
y
EzSign 2.0 TV unterstützt Demo im Geschäft nicht.
y
ENGDEUTSCH
Page 26
DEUTSCH
ENG
TECHNISCHE DATEN
26
TECHNISCHE DATEN
Die Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.
Informationen zur Stromversorgung und zum Stromverbrauch entnehmen Sie dem Etikett auf dem Gerät.
22LT64
MODELLE
Abmessungen
(B x H x T)
Gewicht Mit Fuß (kg) 3.7 3.7
Stromversorgung
Stromverbrauch
Abmessungen
(B x H x T)
Gewicht Mit Fuß (kg) 4.7 4.7 4.7
Stromversorgung
Stromverbrauch
Abmessungen
(B x H x T)
Gewicht Mit Fuß (kg) 9.2 9.2 9.2
Stromversorgung
Stromverbrauch 60W 60W 60W
Abmessungen
(B x H x T)
Gewicht Mit Fuß (kg) 9.2 9.2
Mit Fuß (mm) 517.0 x 386.0 x 192.0 517.0 x 386.0 x 192.0
Ohne Fuß (mm) 517.0 x 332.0 x 41.6 517.0 x 332.0 x 41.6
Ohne Fuß (kg) 3.1 3.1
AC-DC Adapter : 24 V , 2.5 A / AC 100-240
MODELLE
Mit Fuß (mm) 626.0 x 454.0 x 192.0 626.0 x 454.0 x 192.0 626.0 x 454.0 x 192.0
Ohne Fuß (mm) 626.0 x 393.0 x 46.6 626.0 x 393.0 x 46.6 626.0 x 393.0 x 46.6
Ohne Fuß (kg) 4.1 4.1 4.1
AC-DC Adapter : 24 V , 2.5 A
/ AC 100-240 V~ 50 / 60 Hz
MODELLE
Mit Fuß (mm) 766.0 x 536.0 x 232.0 766.0 x 536.0 x 232.0 766.0 x 536.0 x 232.0
Ohne Fuß (mm) 766.0 x 476.0 x 68.5 766.0 x 476.0 x 68.5 766.0 x 476.0 x 68.5
Ohne Fuß (kg) 8.0 8.0 8.0
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
MODELLE
Mit Fuß (mm) 766.0 x 536.0 x 232.0 766.0 x 536.0 x 232.0
Ohne Fuß (mm) 766.0 x 476.0 x 68.5 766.0 x 476.0 x 68.5
Ohne Fuß (kg) 8.0 8.0
22LT640H-ZA
22LT640E-ZA
DC 24 V, 1.4 A
26LT64
26LT640H-ZA
26LT640E-ZA
DC 24 V, 1.8 A
50 W 50 W 50 W
32LT64
32LT640H-ZA
32LT640E-ZA
32LT74
32LT740H-ZA 32LT760H-ZA
**,
V~ 50 / 60 Hz
40 W 40 W
**
AC-DC Adapter : 24 V , 2.5
A / AC 100-240 V~ 50 / 60 Hz
**
**
AC-DC Adapter : 24 V , 2.5 A / AC 100-240
26LT66
**
26LT660H-ZA 26LT380H-ZA
DC 24 V, 1.8 A
32LT66
**
32LT660H-ZA 32LT380H-ZA
32LT76
**
22LT38
**
22LT380H-ZA
DC 24 V, 1.4 A
V~ 50 / 60 Hz
26LT38
DC 24 V, 1.8 A
AC-DC Adapter : 24 V , 2.5
A / AC 100-240 V~ 50 / 60 Hz
32LT38
**
**
Stromversorgung
Stromverbrauch 80W 60W
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Page 27
TECHNISCHE DATEN
27
ENGDEUTSCH
37LT64
MODELLE
Abmessungen
(B x H x T)
Gewicht Mit Fuß (kg) 11.2 11.2 11.2
Stromversorgung
Stromverbrauch 90W 90W 90W
Abmessungen
(B x H x T)
Gewicht Mit Fuß (kg) 11.2 11.2
Stromversorgung
Stromverbrauch 100W 90W
Abmessungen
(B x H x T)
Mit Fuß (mm) 867.0 x 593.0 x 232.0 867.0 x 593.0 x 232.0 867.0 x 593.0 x 232.0
Ohne Fuß (mm) 867.0 x 533.0 x 68.6 867.0 x 533.0 x 68.6 867.0 x 533.0 x 68.6
Ohne Fuß (kg) 10.0 10.0 10.0
MODELLE
Mit Fuß (mm) 867.0 x 593.0 x 232.0 867.0 x 593.0 x 232.0
Ohne Fuß (mm) 867.0 x 533.0 x 68.6 867.0 x 533.0 x 68.6
Ohne Fuß (kg) 10.0 10.0
MODELLE
Mit Fuß (mm) 992.0 x 667.0 x 273.0 992.0 x 667.0 x 273.0 992.0 x 667.0 x 273.0
Ohne Fuß (mm) 992.0 x 604.0 x 55.0 992.0 x 604.0 x 55.0 992.0 x 604.0 x 55.0
37LT640H-ZA
37LT640E-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
37LT740H-ZA 37LT760H-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
42LT640H-ZA
42LT640E-ZA
**
37LT74
**
42LT64** 42LT66** 42LT38**
37LT66
**
37LT660H-ZA 37LT380H-ZA
37LT76
**
42LT660H-ZA 42LT380H-ZA
37LT38
**
Gewicht Mit Fuß (kg) 15.5 15.5 15.5
Ohne Fuß (kg) 13.5 13.5 13.5
Stromversorgung
Stromverbrauch 100W 100W 100W
MODELLE
Abmessungen
(B x H x T)
Gewicht Mit Fuß (kg) 15.5 15.5
Stromversorgung
Stromverbrauch 120W 100W
Mit Fuß (mm) 992.0 x 667.0 x 273.0 992.0 x 667.0 x 273.0
Ohne Fuß (mm) 992.0 x 604.0 x 55.0 992.0 x 604.0 x 55.0
Ohne Fuß (kg) 13.5 13.5
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
42LT74
**
42LT740H-ZA 42LT760H-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
42LT76
**
Page 28
DEUTSCH
ENG
TECHNISCHE DATEN
28
47LT64
MODELLE
Abmessungen
(B x H x T)
Gewicht Mit Fuß (kg) 17.3 17.3 17.3
Mit Fuß (mm) 1101.0 x 729.0 x 273.0 1101.0 x 729.0 x 273.0 1101.0 x 729.0 x 273.0
Ohne Fuß (mm) 1101.0 x 665.0 x 54.5 1101.0 x 665.0 x 54.5 1101.0 x 665.0 x 54.5
Ohne Fuß (kg) 15.3 15.3 15.3
47LT640H-ZA
47LT640E-ZA
**
47LT66
**
47LT660H-ZA 47LT380H-ZA
47LT38
**
Stromversorgung
Stromverbrauch 120W 120W 120W
MODELLE
Abmessungen
(B x H x T)
Gewicht Mit Fuß (kg) 17.3 17.3
Stromversorgung
Stromverbrauch 120W 120 W
Mit Fuß (mm) 1101.0 x 729.0 x 273.0 1101.0 x 729.0 x 273.0
Ohne Fuß (mm) 1101.0 x 665.0 x 54.5 1101.0 x 665.0 x 54.5
Ohne Fuß (kg) 15.3 15.3
CI-Modulabmessungen
(Breite x Höhe x Tiefe)
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
47LT74
**
47LT740H-ZA 47LT760H-ZA
AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50/60 Hz
47LT76
**
100,0 mm x 55,0 mm x 5,0 mm
Betriebstemperatur 0 °C bis 40 °C
Betriebs-Luftfeuchtigkeit Unter 80 %
Umgebungsbedingungen
Temperatur bei Lagerung -20 °C bis 60 °C
Luftfeuchtigkeit bei
Lagerung
Unter 85 %
Digital-TV Analog-TV
Fernsehnorm DVB-T
DVB-C
Programmabdeckung
VHF, UHF
PAL/SECAM B/G/D/K/I/I',
SECAM L/L’
VHF: E2 bis E12, UHF: E21 bis
E69,
CATV: S1 bis S20, HYPER: S21 bis
S47
Maximale
Anzahl
speicherbarer
Programme
**,
LT38
LT74**
LT76
T66
**
**
**,
1
1,086
500
1,200
LT64
Externe Antennenimpedanz 75 Ω
1 In Ländern ohne festgelegte Standards für DTV-Sendungen können, je nach DTV-Sendungsumgebung,
bestimmte DTV-Funktionen u. U. nicht genutzt werden. (Nur DTV)
Page 29
TECHNISCHE DATEN
29
Die Spezikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.
(Nur 32/37/42/47LT76**)
Spezifikation für WLAN-Modus (TWFM-B003D)
Standard IEEE 802.11a/b/g/n
2400 bis 2483,5 MHz
Frequenzbereich
Modulation CCK / OFDM / MIMO
Ausgangsleistung
(Typisch)
Datenrate
Antennen-Gain
(Typisch)
Belegte Bandbreite
Da der Frequenzkanal je nach Land variieren kann, kann die Betriebsfrequenz nicht durch die Benut-
y
zer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen Frequenztabelle
eingestellt.
5150 bis 5250 MHz
5725 bis 5850 MHz
802.11a: 11 dBm
802.11b: 15 dBm
802.11g: 13 dBm
802.11n - 2,4 GHz: 13 dBm
802.11n - 5 GHz: 13 dBm
802.11a/g: 54 Mb/s
802.11b: 11 Mb/s
802.11n: 300 Mb/s
2400 bis 2483,5 MHz: -2,5 dBi
5150 bis 5250 MHz: -2,2 dBi
5725 bis 5850 MHz: -2,9 dBi
802.11a/b/g: HT20
802.11n: HT20/40
ENGDEUTSCH
Page 30
TECHNISCHE DATEN
30
DEUTSCH
ENG
HDMI/DVI-DTV-unterstützter Modus
Auflösung
720x480
Horizontale
Frequenz (kHz)
31,469
31,5
720x576 31,25 50
37,5
1280x720
44,96
45
33,72
33,75
28,125
26,97
1920x1080
27
33,716
33,75
56,25
67,43
67,5
Vertikale
Frequenz (Hz)
59,94
60
50
59,94
60
59,94
60
50
23,97
24
29,976
30,00
50
59,94
60
RGB-PC, HDMI/DVI-PC-unterstützter Modus
Informationen zu Component-Anschlüssen
(Nur LT64**, LT66**, LT38**, LT74**)
Component-Anschlüsse
am Fernsehgerät
Video-Ausgänge
auf dem DVD-Player
Signal Component
480i/576i O
480p/576p O
720p/1080i O
1080p
Y P
Y P
B
B
Y B-Y R-Y
Y Cb Cr
Y Pb Pr
O
(nur 50 Hz / 60 Hz)
P
R
P
R
Auflösung
Horizontale
Frequenz (kHz)
Vertikale
Frequenz (Hz)
720x400 31,468 70,08
640x480 31,469 59,94
800x600 37,879 60,31
1024x768 48,363 60,00
1280x720 45 60
1280x768 47,78 59,87
1360x768 47,72 59,80
1280x1024 63,981 60,02
1920x1080
(RGB-PC)
1920x1080
(HDMI-PC)
66,587 59,93
67,5 60,00
(Nur 37/42/47LT64**, 37/42/47LT66**,
37/42/47LT38**, 37/42/47LT74**
37/42/47LT76**)
Page 31
IR-CODES
31
IR-CODES
Diese Funktion steht nicht bei allen Modellen zur Verfügung.
y
Code
(Hexa)
08
95 ENERGY SAVING Fernbedienungstaste
30 AV MODE Fernbedienungstaste
0B INPUT Fernbedienungstaste
F0 TV/RAD Fernbedienungstaste
10-19 Zahlentaste 0-9 Fernbedienungstaste
53 LIST Fernbedienungstaste
1A Q.VIEW Fernbedienungstaste
02
03
79 RATIO Fernbedienungstaste
1E FAV Fernbedienungstaste
09 MUTE (DELETE) Fernbedienungstaste
00 P
01 P
AB GUIDE Fernbedienungstaste
0C PORTAL Fernbedienungstaste
AA INFO Fernbedienungstaste
43 Home Fernbedienungstaste
28
5B EXIT Fernbedienungstaste
44 OK Fernbedienungstaste
40
41
07
06
72 ROT Fernbedienungstaste
71 GRÜN Fernbedienungstaste
63 GELB Fernbedienungstaste
61 BLAU Fernbedienungstaste
20 TEXT
21 T.OPT(T.Option)
39 SUBTITLE
B1
B0
BA
8E
8F
7E SIMPLINK Fernbedienungstaste
45 Q.MENU Fernbedienungstaste
91 AD Fernbedienungstaste
E8 ALARM Fernbedienungstaste
1E MARK (CHAR/NUM) Fernbedienungstaste
(EIN/AUS)
ꕌ
Fernbedienungstaste
ꕍ
(BACK)
ꕌ
Fernbedienungstaste
ꕍ
<
>
ꕗ
ꕘ
Funktion HINWEIS
Fernbedienungstaste (Ein/Aus)
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
Fernbedienungstaste
ENGDEUTSCH
Page 32
DEUTSCH
ENG
32
EINRICHTEN EXTERNER STEUERGERÄTE
EINRICHTEN EXTERNER STEUERGERÄTE
RS-232C-Einstellung
Verbinden Sie die RS-232C (serielle Schnittstelle)
mit einem externen Steuergerät (z. B. ein Computer
oder ein A/V-Steuersystem), um die
Gerätefunktionen extern zu steuern.
Verbinden Sie die serielle Schnittstelle des
Steuergeräts mit der RS-232C-Buchse auf der
Rückseite des Geräts.
Hinweis: Die RS-232C-Anschlusskabel sind nicht
im Lieferumfang des Produkts enthalten.
RS-232C IN
(CONTROL & SERVICE)
RS-232C-Kongurationen
7-adrige Konfigurationen (Standard-RS-232C-Kabel)
PC TV
RXD 2 3 TXD
TXD 3 2 RXD
GND 5 5 GND
DTR 4 6 DSR
DSR 6 4 DTR
RTS 7 8 CTS
CTS 8 7 RTS
D-Sub 9 D-Sub 9
3-adrige Konfigurationen (nicht Standard)
PC TV
RXD 2 3 TXD
TXD 3 2 RXD
GND 5 5 GND
DTR 4 6 DTR
DSR 6 4 DSR
RTS 7 7 RTS
CTS 8 8 CTS
D-Sub 9 D-Sub 9
Steckertyp; D-Sub 9-polig
1
6 9
Nr. Polbezeichnung
1 3.5V
2 RXD (Empfangsdaten)
3 TXD (Sendedaten)
4 IR-Ausgang von TV
5 GND
6 Kein Anschluss
7 +5V Stromausgang
8 Kein Anschluss
9 +12V Stromausgang
5
Set ID (Geräte-ID)
Set ID-Nummer. „Echtdatenzuordnung“
Öffnen Sie die Hauptmenüs mit der Taste
1
Home.
2 Drücken Sie die Navigationstasten, um zu OP-
TION zu scrollen und drücken Sie OK.
3 Drücken Sie die Navigationstasten, um zur
SET-ID zu gelangen, und drücken Sie OK.
4 Gehen Sie nach links oder rechts, um eine
Set-ID-Nummer auszuwählen, und wählen
Sie Schließen. Der Einstellungsbereich liegt
zwischen 1 und 99.
5 Drücken Sie abschließend EXIT.
Page 33
EINRICHTEN EXTERNER STEUERGERÄTE
33
Kommunikationsparameter
y Baudrate: 9600 Bit/s (UART)
y Datenlänge: 8 Bit
y Parität: Keine
y Stoppbit: 1 Bit
y Kommunikationscode: ASCII-Code
y Verwenden Sie ein Kreuzkabel(Cross/Reverse).
Befehlsreferenzliste
(Abhängig vom Modell)
BEFEHL1 BEFEHL2
01. Stromversorgung
02. Format k c (Siehe S.35) 14. Bässe k s 00 bis 64
03. BildschirmRuhezustand
04.
Stummschaltung
05. Lautstärkeregelung
06. Kontrast k g 00 bis 64
07. Helligkeit k h 00 bis 64
08. Farbe k i 00 bis 64
09. Farbton k j 00 bis 64
10. Schärfe k k 00 bis 64
11. OSDAuswahl
12. Fernbedienung
Sperrmodus
k a 00 bis 01 13. Höhen k r 00 bis 64
k d (Siehe S.35) 15. Balance k t 00 bis 64
k e 00 bis 01
k f 00 bis 64
k l 00 bis 01
k m 00 bis 01
DATEN
(Hexadezi-
mal)
BEFEHL1 BEFEHL2
16. Farbtemperatur
17. Energie
sparen
18. Aubism. Konfiguration
19. Abstimmungsbefehl
20. Programm
hinzufügen/überspringen
21. Taste m c Tasten-
22. Einstellen der
Hintergrundbeleuchtung
23. Eingangsauswahl
(Haupt)
x u 00 bis 64
j q 00 bis 05
j u 01
m a
m b 00 bis 01
m g 00 bis 64
x b ( S i e h e
DATEN
(Hexadezi-
mal)
(Siehe
S.37)
code
S.38)
ENGDEUTSCH
y * Hinweis:Während des USB-Betriebs, wie z. B. DivX oder EMF, können keine Befehle außer Power
(ka) und Key (mc) ausgeführt werden und werden als NG behandelt.
Page 34
DEUTSCH
ENG
34
EINRICHTEN EXTERNER STEUERGERÄTE
Übertragungs-/Empfangsprotokoll
Übertragung
[Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr]
[Befehl 1] : Erster Befehl zur TV-Steuerung (j, k, m oder x)
[Befehl 2] : Zweiter Befehl zur TV-Steuerung.
[Set ID] : Sie können die Set ID einstellen, um die gewünschte Monitor-ID im Optionsmenü zu
wählen.
Der Einstellungsbereich liegt zwischen 1 und 99. Wenn Sie als Set ID „0“ auswählen,
wird jedes angeschlossene Gerät gesteuert. Die Set ID wird im Menü als Dezimalzahl
(1 bis 99) und im Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0x0 bis 0x63)
angegeben.
[DATEN] : Für die Übertragung von Befehlsdaten. „FF“ übertragen, um Befehlsstatus zu lesen.
[Cr] : Zeilenschaltung
ASCII-Code „0x0D“
[ ] : ASCII-Code „Leerschritt (0x20)“
OK Bestätigung
[Befehl2][ ][Set ID][ ][OK][Daten][x]
* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format.
Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten
angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurück-
gegeben.
Fehlerbestätigung
[Befehl2][ ][Set ID][ ][NG][Daten][x]
* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang anormaler Daten von nicht brauchbaren
Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.
Daten 00: Unzulässiger Code
Page 35
EINRICHTEN EXTERNER STEUERGERÄTE
35
01. Ein/Aus (Befehl: k a)
► Für die Steuerung des Ein-/Ausschaltens des Geräts.
Transmission[k][a][ ][Set ID][ ][Daten][Cr]
Daten 00: Ausschalten 01: Einschalten
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
► Für die Anzeige des Ein-/Ausschaltstatus.
Transmission [k][a][ ][Set ID][ ][FF][Cr]
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
* Wenn andere Funktionen „0xFF“-Daten auf der Basis
dieses Formats übertragen, enthält die
Bes t ätig u ngsda t en-R ü ckme l dung (Ac k )
Statusinformationen zu den einzelnen Funktionen.
* Beim Einschalten des TV-Geräts werden u. U. die
Meldungen „OK Ack.“ (OK Best.), „Error Ack.“ (Fehler
Best.) oder andere Meldungen auf dem Bildschirm
eingeblendet.
02.Format (Befehl
► Zur Einstellung des Bildformats. (Format des Hauptbildes)
Das Bildschirmformat kann auch über die Option
„Format“ im Q.MENU oder im Menü BILD festgelegt
werden.
Transmission [k][c][ ][Set ID][ ][Daten][Cr]
Daten 01:Normalbildschirm
(4:3)
02: Breitbild (16:9)
04: Zoom
06: Original
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
* Über die PC-Eingabe wählen Sie das Format 16:9 oder
4:3 aus.
* Im DTV/HDMI-Modus
50 Hz/60 Hz, 1080p 24 Hz/30 Hz/50 Hz/60 Hz),
Component-Modus (720p, 1080i, 1080p 50 Hz/60 Hz)
ist die Einstellung „Just Scan“ verfügbar.
* Die Option „Volle Breite“ wird nur für
AV unterstützt
03. Bildschirm-Ruhezustand (Befehl: k d)
► Zur Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.
: k
c) (Größe des Hauptbildes)
07: 14:9
09: Just Scan
0B: Volle Breite
10 bis 1F: Kino- Zoom 1 bis
16
(1080i 50 Hz/60 Hz, 720p
.
Digital,
Analog
und
04. Stummschaltung (Befehl: k e)
► Zur Aktivierung/Deaktivierung der Stummschaltung.
Sie können die Stummschaltung auch über die Taste
MUTE der TV-Fernbedienung einstellen.
Transmission [k][e][ ][Set ID][ ][Daten][Cr]
Daten 00: Stummschaltung ein (Lautstärke aus)
01 : Stummschaltung aus (Lautstärke ein)
Ack [e][ ][Set ID][ ][OK/NG][Daten][x]
05. Lautstärkeregelung (Befehl: k f)
► Zur Regelung der Lautstärke.
Sie können die Lautstärke auch über die
LAUTSTÄRKE-Tasten der Fernbedienung einstellen.
Transmission [k][f][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“. Siehe S.38
Ack [f][ ][Set ID][ ][OK/NG][Daten][x]
06. Kontrast (Befehl: k g)
► Zur Einstellung des Bildkontrastes.
Sie können den Kontrast auch über das Menü BILD
einstellen.
Transmission [k][g][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“. Siehe S.38
Ack [g][ ][Set ID][ ][OK/NG][Daten][x]
07. Helligkeit (Befehl: k h)
► Zur Einstellung der Bildhelligkeit.
Sie können die Helligkeit auch über das Menü BILD
einstellen.
Transmission [k][h][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“. Siehe S.38
Ack [h][ ][Set ID][ ][OK/NG][Daten][x]
ENGDEUTSCH
Transmission [k][d][ ][Set ID][ ][Daten][Cr]
Daten 00: Bildschirm-Ruhezustand aus (Bild ein)
Videoausgabe-Ruhezustand aus
01: Bildschirm-Ruhezustand ein (Bild aus)
10: Videoausgabe-Ruhezustand ein
Ack [d][ ][Set ID][ ][OK/NG][Daten][x]
* Beim Stummschalten eines Videos wird das
Bildschirmmenü (OSD) eingeblendet. Beim
Stummschalten des Bildschirms wird das OSDBildschirmmenü nicht eingeblendet.
08. Farbe (Befehl: k i)
► Einstellung der Bildfarbe.
Sie können die Farbe auch über das Menü BILD ein-
stellen.
Transmission [k][i][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“. Siehe S.38
Ack [i][ ][Set ID][ ][OK/NG][Daten][x]
Page 36
36
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
ENG
09. Farbton (Befehl: k j)
► Zur Einstellung des Farbtons auf dem Bildschirm.
Sie können den Farbton auch über das Menü BILD
einstellen.
Transmission [k][j][ ][Set ID][ ][Daten][Cr]
Daten rot: 00 bis grün: 64
* Siehe „Echtdatenzuordnung“. Siehe S.38
Ack [j][ ][Set ID][ ][OK/NG][Daten][x]
10. Schärfe (Befehl: k k)
► Zur Einstellung der Schärfe auf dem Bildschirm.
Sie können die Schärfe auch über das Menü BILD
einstellen.
Transmission [k][k][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“. Siehe S.38
Ack [k][ ][Set ID][ ][OK/NG][Daten][x]
13. Höhen (Befehl: k r)
► Einstellung der Höhen.
Sie können die Höhen auch über das Menü AUDIO
einstellen.
Transmission [k][r][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“. Siehe S.38
Ack [r][ ][Set ID][ ][OK/NG][Daten][x]
Bässe (Befehl: k s)
14.
► Zur Einstellung der Bässe.
Sie können die Bässe auch über das Menü AUDIO
einstellen.
Transmission [k][s][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“. Siehe S.38
Ack [s][ ][Set ID][ ][OK/NG][Daten][x]
11. OSD-Auswahl (Befehl: k l)
► OSD (Bildschirmmenü) Ein/Aus bei Verwendung der
Fernbedienung.
Transmission [k][l][ ][Set ID][ ][Daten][Cr]
Daten 00: OSD Aus 01: OSD Ein
Ack [l][ ][Set ID][ ][OK/NG][Daten][x]
12. Fernbedienungssperre (Befehl: k m)
► Zum Sperren der Steuerelemente auf der Vorderseite des
Bildschirms und der Fernbedienung.
Transmission [k][m][ ][Set ID][ ][Daten][Cr]
Daten 00: Sperre Aus 01: Sperre Ein
Ack [m][ ][Set ID][ ][OK/NG][Daten][x]
* Falls keine Fernbedienung verwendet wird, sollte dieser
Modus eingestellt werden.
Wenn die Netzstromversorgung aus-/eingeschaltet
wird, wird die Sperre für das externe Steuergerät aufgehoben.
* Wenn die Tastensperre im Standby-Modus aktiviert ist,
lässt sich das Gerät nicht über die Einschalttaste der
IR-Fernbedienung und die lokalen Tasten einschalten.
15. Balance (Befehl: k t)
► Zur Einstellung der Balance.
Sie können die Balance auch über das Menü AUDIO
einstellen.
Transmission [k][t][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“. Siehe S.38
Ack [t][ ][Set ID][ ][OK/NG][Daten][x]
16. Farbtemperatur (Befehl:x u)
► Zur Einstellung der Farbtemperatur. Sie können die
Farbtemperatur auch über das Menü BILD einstellen.
Transmission [x][u][ ][Set ID][ ][Daten][Cr]
Daten Min. 00 bis Max. 64
* Siehe „Echtdatenzuordnung“. Siehe S.38
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
Page 37
EINRICHTEN EXTERNER STEUERGERÄTE
37
17. Energie sparen (Befehl: j q)
► Zur Reduzierung der Leistungsaufnahme des TV-Geräts.
Sie können die Funktion „Energie sparen“ auch im Menü
einstellen.
Transmission [j][q][ ][Set ID][ ][Daten][Cr]
Energiespar-
Modus
7 6 5 4 3 2 1 0
Low
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
0 0 0 0
Ack [q][ ][Set ID][ ][OK/NG][Daten][x]
Power
Low
Power
Low
Power
Low
Power
Low
Power
Stufe
0 0 0 0 Aus
0 0 0 1 Minimum
0 0 1 0 Mittel
0 0 1 1 Maximum
0 1 0 1
Beschreibung
Bildschirm
aus
19. Tune-Befehl (Befehl: m a)
► Kanal mit folgender Nummer wählen.
Transmission [m
Daten00: Hochkanaldaten
Daten01: Tiefkanaldaten
Beisp. Nr. 47 -> 00 2F (2FH)
Nr. 394 -> 01 8A (18AH),
DTV-Nr. 0 -> Egal
Daten02 : [Antenne]
0x00 : Analog Main
0x10 : DTV Main
0x20 : Radio
[Kreuzkabel]
0x80 : Analog Main
0x90 : DTV Main
0xA0 : Radio
Kanaldatenbereich Analog - Min: 00 bis Max: 63 (0 bis 99)
Digital - Min: 00 bis Max: 3E7 (0 bis 999)
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
Daten Min: 00 bis Max: 7DH
20. Kanal hinzufügen/überspringen (Befehl: m b)
► Zum Einstellen des Überspringen-Status für das aktuelle
Programm.
][a][ ][Set ID][ ][Daten0][ ][Daten1][ ][Daten2][Cr]
ENGDEUTSCH
18. Automatische Konfiguration (Befehl: j u)
► Zur automatischen Anpassung der Bildposition und zum
Minimieren instabiler Bilder. Funktioniert nur im Modus RGB
(PC).
Transmission [j][u][ ][Set ID][ ][Daten][Cr]
Daten 01: Zum TV
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
Transmission [m][b][ ][Set ID][ ][Daten][Cr]
Daten 00: Überspringen 01: Hinzufügen
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
21. Taste (Befehl: m c)
► Für das Senden des IR-Fernbedienungs-Tastencodes.
Transmission [m][c][ ][Set ID][ ][Daten][Cr]
Daten Tastencode - Siehe S.31
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
22. Einstellen der Hintergrundbeleuchtung (Befehl:
m g)
► Zum Einstellen der Hintergrundbeleuchtung.
Transmission [m][g][ ][Set-ID][ ][Daten][Cr]
Daten Min: 00 bis Max: 64
Ack [g][ ][Set-ID][ ][OK/NG][Daten][x]
Page 38
38
EINRICHTEN EXTERNER STEUERGERÄTE
DEUTSCH
ENG
23.
Eingangsauswahl (
(Hauptbildeingang)
► Zur Auswahl der Eingangsquelle für das Hauptbild.
Transmission [x][b][ ][Set ID][ ][Daten][Cr]
Datenstruktur
MSB LSB
0 0 0 0 0 0 0 0
Externer Eingang
Externer Eingang Daten
0 0 0 0 DTV
0 0 0 1 Analog
0 0 1 0 AV
0 1 0 0 Component
0 1 1 0 RGB
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
Befehl: x
b)
Eingangsnummer
HDMI
Eingangsnummer Daten
0 0 0 0 Eingang1
0 0 0 1 Eingang2
0 0 1 0 Eingang3
0 0 1 1 Eingang4
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
Echtdatenzuordnung
*
Schritt 0
00 :
A: Schritt 10 (Set-ID 10)
F: Schritt 15 (Set-ID 15)
10 : Schritt 16 (Set-ID 16)
64 : Schritt 100
6E: Schritt 110
73 : Schritt 115
74 : Schritt 116
CF: Schritt 199
FE: Schritt 254
FF: Schritt 255
Page 39
Modell- und Seriennummer des TV-Gerätes
benden sich auf der Rückseite
Notieren Sie diese Angaben unten (für den
Fall einer Reparatur).
MODELL
SERIENNUMMER
Loading...
