Antes de utilizar el equipo, lea este manual con atención y
consérvelo para consultarlo cuando lo necesite.
LSW640B
www.lg.com
Componente
Anclaje de soporte de
pared
8 unidades
Tornillo de separador
de guía 4 unidades
(M8X44 mm)
Instrucciones de seguridad importantes
Lea estas instrucciones.
Guarde las instrucciones.
Preste atención a todas las advertencias.
Siga todas las instrucciones.
Tornillo para montaje en
pared
10 unidades
Juego de amortiguadores
protectores 4 unidades
Manual de usuarioSeparador de guía
4 unidades
Haga que un instalador cualificado instale el
soporte de pared. Para la instalación del producto,
solicite el servicio a un instalador especializado
designado por el distribuidor.
Si la instalación la realiza un instalador no especializado
podría resultar peligroso y podría causar daños.
Al mover o reubicar el soporte de pared una vez
instalado, solicite el servicio a un instalador
especializado designado por el distribuidor.
La instalación requiere técnicas especiales y mover o
instalar el producto usted mismo podría causar daños
serios de seguridad.
2
Advertencia
No instale el producto en un lugar que no admita el
peso de la unidad.
Si la ubicación del soporte no tiene la fuerza necesaria,
podría caerse y causar heridas.
Una vez instalado el soporte, no se cuelgue de él
ni lo golpee.
El producto podría caerse y causar daños.
Al instalar el soporte de pared, nunca coloque el
cable de alimentación o de antena de la TV por
detrás de ella.
El cable podría dañarse causando fuego, descargas
eléctricas o daños en el producto.
Precaución
ESPAÑOL
Instale el producto según las instrucciones del
manual de usuario.
Si el producto no se instala según las instrucciones del
manual de usuario, podría causar daños serios tanto
personales como al producto.
Durante la instalación, compruebe el tipo de material
de la pared y utilice el anclaje sellado y el tornillo si
las condiciones cumplen con los requisitos.
Si no utiliza el anclaje designado o el tornillo, es posible que
el soporte no aguante el peso del producto y puede
causar problemas de seguridad.
No frote el producto con una toalla mojada y no
utilice ningún calefactor ni humidificador bajo el
producto cuando esté instalado.
Si entra agua en el producto o si se aplica al producto
humedad o calor, podría causar fuego, descargas
eléctricas o problemas al producto.
Desenchufe el cable de alimentación de la toma de
corriente antes de instalar el producto.
Si instala el producto con el cable de alimentación
enchufado, podría causar descargas eléctricas o fuego.
Al conectar el cable, incluido como accesorio, al
producto, utilice el accesorio de cable para evitar
daños a la pared al igual que al conector del producto
causados por la fricción con la pared.
Utilice solamente accesorios especificados por el fabricante.
Al instalar el producto o ajustar su altura durante la
instalación, trabaje siempre acompañado.
Trabajar sólo puede hacer que el producto se caiga y cause
daños tanto personales como materiales al producto.
Al realizar los taladros en la pared, utilice
siempre una broca y un taladro del diámetro
designado.
Siga también todas las instrucciones acerca de
la profundidad del taladro.
Si el producto se instala sin seguir las instrucciones,
podría instalarse de forma inestable y causar
problemas de seguridad.
No instale el producto cerca de un aspersor o un
sensor, cerca de algún objeto que pueda causar
vibración o golpes ni cerca de un cable de alta
tensión o fuente de alimentación distinta de la
pared vertical.
No instale el producto con las manos desnudas.
Utilice siempre guantes de trabajo.
Podría causar heridas.
Antes de la instalación
* No utilice el producto con fines distintos a montar una TV en la pared.
* Al instalar/utilizar el soporte de pared, tenga cuidado con los daños al producto y los accidentes de seguridad.
* Si no ha leído y comprendido completamente el manual de instalación, no instale el producto y póngase en contacto con el
servicio técnico. Si no ha comprendido totalmente las instrucciones tras discutirlas con el servicio técnico, haga que un instalador
especializado lo haga.
* Incluso si no es un instalador especializado, resulta una ventaja tener experiencia en el campo de la mecánica o la construcción a
la hora de comprender el manual e instalar el producto.
* Este producto está preparado para pernos o intervalos estándar de la pared y el fabricante no es responsable de una instalación
en una pared que no esté construida con pernos o intervalos estándar.
* Instale el tornillo para fijar el soporte de pared de forma que pueda montarse en el centro entre ambos extremos de los pernos.
Utilice un buscador de pernos, es recomendable utilizar un dispositivo independiente.
* Al instalar el soporte de pared en una pared de cemento con la fuerza suficiente como se designa en el manual, es conveniente
separar el soporte de fijación e instalar el soporte según el manual de instalación.
* Instale el producto solamente en una pared vertical. No lo instale en una pared donde la inclinación exceda la tolerancia externa,
una pared muy inclinada o en el techo. El fabricante no es responsable por los problemas de instalación en una pared muy
inclinada o en el techo.
* Asegúrese de comprobar todos los componentes antes de instalar el producto. El fabricante no es responsable por las pérdidas
o daños si se ha dañado el material de embalaje interno.
* Guarde los accesorios incluidos alejados del alcance de los niños ya que podrían causarse muchos accidentes de seguridad
incluyendo la asfixia si se tragan alguna pieza.
* Al apretar el tornillo, asegúrese de hacerlo de forma que quede completamente apretado contra la pared. Cuando el tornillo se
aprieta en exceso, puede causar daños en la pared, reducir el rendimiento, reducir la solidez o causar daños al producto. Por lo
tanto, tenga cuidado.
* Tenga cuidado de no instalar una TV que exceda la carga o las fuerzas externas designadas.
* Al manipular las herramientas para instalar el producto, tenga cuidado de no causar accidentes de seguridad.
3
Método de instalación
<Preparación previa a la instalación>
Destornillador "+" (manual o motorizado) / Llave de 8 mm / Taladro / Broca Ø8 mm para cemento/
Broca de Ø4 mm para madera o acero / Nivel / Busca pernos
- El producto real puede ser diferente del de la imagen.
- Si la longitud diagonal de la pantalla de TV es de 182 cm o más, consulte con un instalador profesional
antes de instalar la TV con un soporte de montaje en pared.
Fijación del soporte de pared en la TV
Si el tornillo no está completamente apretado cuando fije el separador de guías, vuelva a comprobar
1
la profundidad de montaje del tornillo y consulte el manual de servicio técnico.
<Procedimiento de trabajo>
1. Si el tornillo está montado en la parte de
Tornillo de
separador de
Separador
de guía
guía

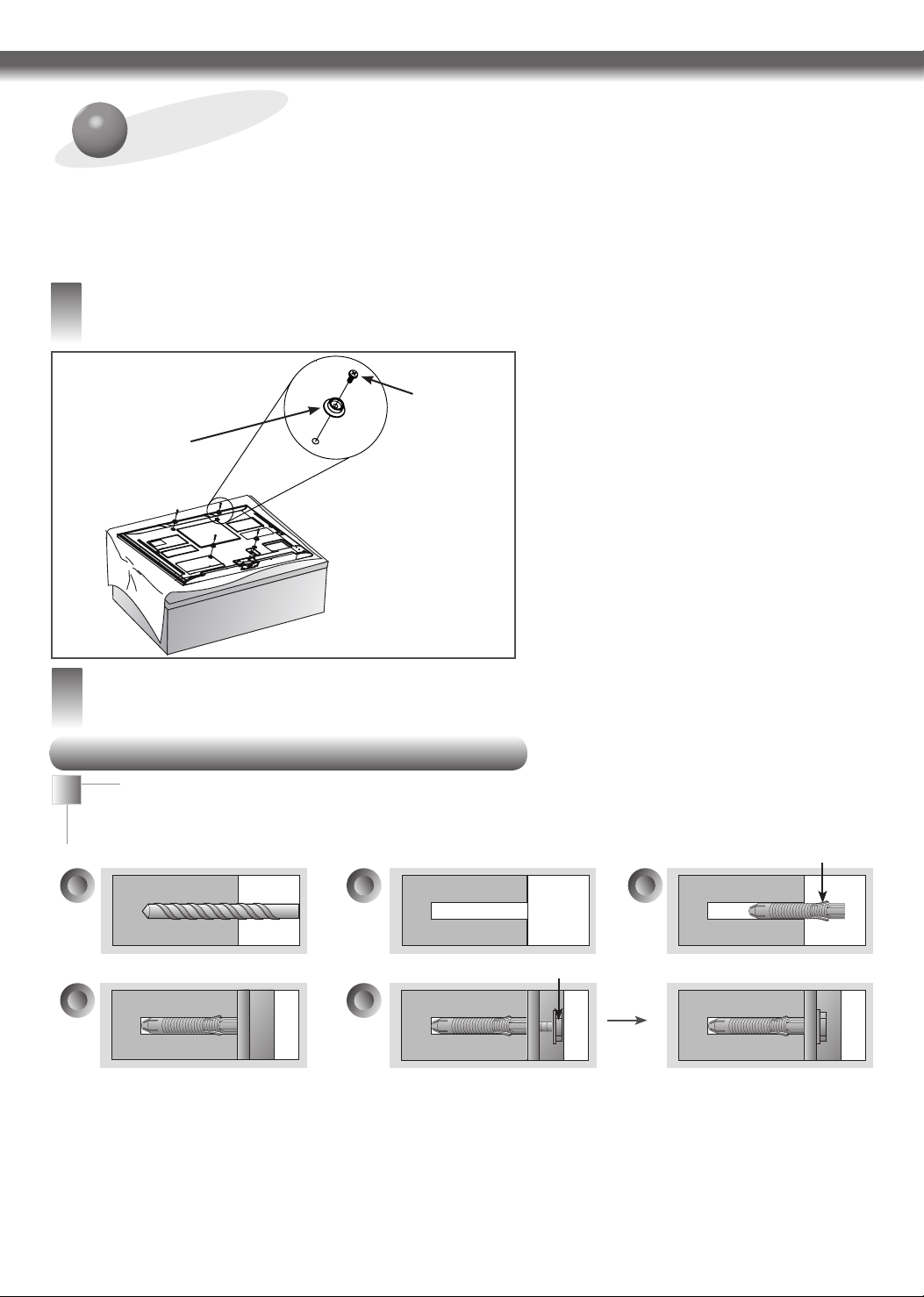

Fijación del anclaje y el tornillo
2
- Para materiales de cemento, cemento ligero, piedra natural, piedra natural blanda, ladrillos de
barro o bloques huecos que no se agrietan, utilice el anclaje y el tornillo incluidos con el producto.
montaje del soporte de pared, retire el tornillo.
2. Monte el separador de guías y el tornillo
en orden según se muestra en la imagen.
Coloque el equipo hacia abajo y fije los
separadores de guía con los tornillos.
- Coloque el equipo en una mesa con la
pantalla hacia abajo. Al hacerlo, Se
recomienda encarecidamente colocar un
cojín o algún trapo suave sobre la superficie
plana antes de colocar el equipo para evitar
cualquier daño en la superficie de la pantalla.
- Apriete el tornillo hasta que el soporte,
el separador de guía y el tornillo quedan
completamente apretados.
- Utilice el destornillador "+" (manual o
motorizado) para apretar el tornillo.
Siga las instrucciones detalladas a continuación.
- Compruebe el material de la pared y el grosor del acabado.
- Cuando vaya a instalar el producto en una pared de un material no designado, instálelo de forma
que cada ubicación de fijación puede soportar una carga de 70 kgf (686 N) y una carga tangencial
de 100 kgf (980 N) o superior.
a
de
- Utilice una broca de Ø8 mm para cemento y un taladro con percutor.
a. Utilice la broca de Ø8 mm para taladrar un orificio para la ubicación de anclaje con una profundidad de
80 mm - 100 mm.
b. Limpie los taladros.
c. Inserte el anclaje sellado en el taladro. (Utilice un martillo para insertar el anclaje.)
d. Coloque el soporte de pared alineado con los orificios. En este momento, configure el ajuste de ángulo
para que quede hacia arriba.
e. Alinee el tornillo de montaje en la pared con el orificio y apriételo. A continuación, fije los pernos con un
par de apriete de entre 45 kgf/cm y 60 kgf/cm.
4
b
Tornillo para montaje en pared
c
Anclaje
Instalación del soporte de pared
3
<Al instalarlo en una pared de cemento>
Wall mount screw
<Al instalarlo en una pared de madera>
ESPAÑOL
→ Si el tornillo no puede montarse en la
ubicación designada, puede montar el
soporte volviendo a plantearlo en la
ubicación más cercana posible. Pero no
cambie 2 o más ubicaciones del punto
designado.
→ Fijar el lado derecho e izquierdo con dos
tornillos cada uno.
→ En este momento, utilice el destornillador
"+" (manual o motorizado) o la llave de 8
mm para apretar el tornillo de forma que
la pared, el soporte y el tornillo queden
completamente apretados unos contra
otros.
76 mm
406 mm
Columnas de madera
Pladur
a. Localice la columna de madera integrada en intervalos de 406 mm utilizando el buscador de columnas
de madera y marque el centro de la columna.
b. Tras alinear el soporte de pared en la pared donde está marcado el centro de la columna de madera,
marque la ubicación del tornillo y a continuación retire el soporte de pared.
c. Utilice el nivel para comprobar si el soporte de pared está nivelado.
d. Utilice la broca de madera de Ø4 mm para hacer un taladro de 76 mm de profundidad como mínimo
en el punto marcado para la ubicación del tornillo.
e. Limpie los taladros.
f. Apriete el tornillo de pared del soporte en el taladro.
→ En este momento, apriete el tornillo de forma que la pared, el soporte y el tornillo queden
completamente apretados unos contra otros.
(Tenga cuidado, el pladur podría dañarse al apretar el tornillo demasiado.)
→ Para apretar el tornillo, utilice el destornillador "+" (manual o motorizado) o una llave de 8 mm.
Pladur
5
Montaje del soporte de pared y el producto
4
- Instale siempre el producto con más de 2 personas.
Cuando inserte el separador guía, alinee el
centro con la flecha de la ilustración para
facilitar la instalación.
* Precaución: evite que el cable de alimentación
quede atrapado entre el soporte de pared y el
equipo durante la instalación.
Un cable pinzado puede causar daños en el
producto.
1. Coloque el equipo montado con los separadores guía sobre el soporte de pared instalado en el sentido de la flecha. Una primero la
parte inferior y a continuación una la parte superior levantando ligeramente la estructura.
Consulte la sección sobre el método de instalación del manual de usuario durante la instalación de una pantalla de cine en casa sobre un
soporte de montaje en pared.
→ Asegúrese de que el producto está bien fijo tirando de la parte inferior de la estructura.
→ Cuando instale el producto con altavoz en la pared, sujete y levante el equipo, no el altavoz.
Fijación de las arandelas de cierre
5
Arandela de cierre
Cuando haya fijado el equipo en el soporte, tire de las arandelas
de cierre hacia la parte inferior del soporte de montaje en pared
para fijarlas.
* Precaución: si el soporte de montaje no está bien asegurado, el
equipo podría caerse y resultar dañado o causar lesiones.
6
Nivelación del producto
6
Tras instalar la pantalla, asegúrese de comprobar si está nivelada.
El montaje de la pared tiene dos tornillos para afinar los ajustes de nivelación.
❶
± 10 mm
(ajuste horizontal)
ESPAÑOL
7
Ajuste del ángulo de inclinación
7
- Se puede ajustar el ángulo de inclinación tras la instalación y la colocación.
- Cuando ajuste el ángulo, sostenga el producto cuidadosamente con ambas manos para evitar
cualquier daño al producto o a la pared.
➊
➋
➌
➋
➍
➌
<Izquierda inclinación>
<derecha inclinación>
➍
< Vista superior>
15± 2
<Superior inclinación><Inferior inclinación>
➊
< Vista Lateral >
* Los números anteriores son el máximo permitido, en algunos modelos es inferior.
→ Use ambas manos cuando ajuste los ángulos. No coloque las manos sobre el la parte de atrás de la
TV o mientras ajusta el montaje a la pared. Podría producirle una lesión.
→ Dos adultos que son capaces de ajustar el ángulo de inclinación no necesitan emplear excesiva
fuerza.
→ Cuando se ajusta el ángulo número ➊➋➌➍ del producto, debe usar ambas manos y a continuación
puede ajustar el ángulo según se muestra anteriormente.
8
Disposición del cable e instalación de la almohadilla de protección
660
494
600
454
413
350
303.6
272.6
241.6
200
227.5
27
54.5
8
- Coloque el cable como se muestre en la imagen. Compre un distribuidor de cables o utilice uno
proporcionado con la TV/monitor.
- Coloque la almohadilla de protección para suavizar el impacto entre la pared y el soporte al ajustar
el ángulo. Coloque la almohadilla de protección donde desee tal y como se muestra en la imagen.
Evite que el cable de alimentación y los
demás cables queden aplastados entre el
montaje en pared y la pared.
Dimensiones
[ Unidad : mm ]
ESPAÑOL
Especificaciones técnicas del producto
Nombre de modelo
Ancho (mm)
Altura (mm)
Fondo (mm)
Peso (kg)
Peso con envoltorio (kg)
Especificaciones VESA de soporte de pared
Capacidad máxima de carga (kg)
LSW640B
660
494
27
7.9
9.1
600X400
75
MAX.
MIN.
9
El número de serie y el modelo del producto están
situados en la parte posterior o en un lateral del
mismo.
Anótelos a continuación por si los necesitara algún
día.
MODELO
N.º DE SERIE
Modelo de aplicación
(Póngase en contacto con los vendedores o consulte
el manual del propietario de la TV para conocer a qué
modelos se aplica.)
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
