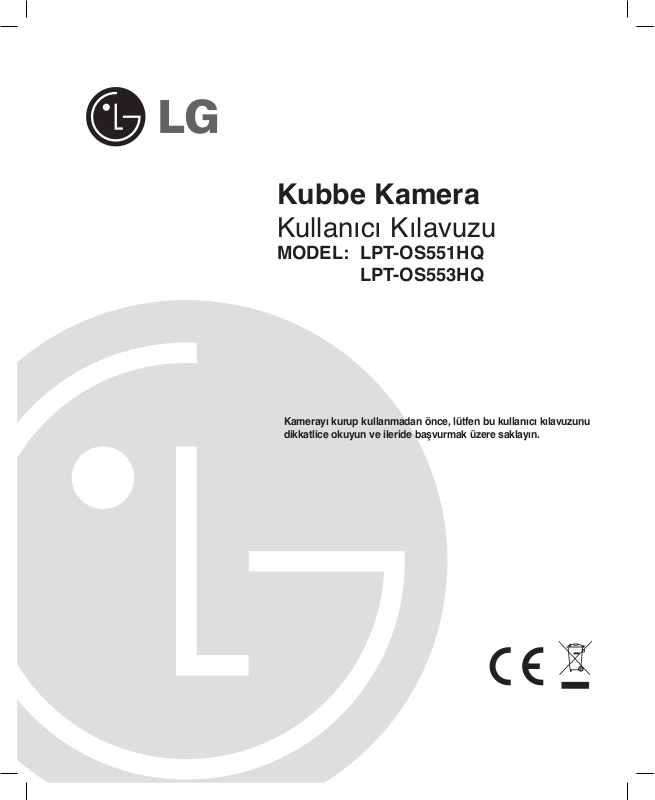

Lg LPT-OS551HQ, LPT-OS553HQ user Manual

Kubbe Kamera

Kullanıcı Kılavuzu

MODEL: LPT-OS551HQ LPT-OS553HQ

Kamerayı kurup kullanmadan önce, lütfen bu kullanıcı kılavuzunu dikkatlice okuyun ve ileride başvurmak üzere saklayın.

2

Üçgen içinde ok sembolüyle gösterilen bu yıldırım işareti, ürün içinde elektrik çarpması riski oluşturabilecek derecede tehlikeli, yalıtılmamış bir voltaj varlığı konusunda kullanıcıları uyarmak amacıyla kullanılmıştır.

Üçgen içindeki ünlem işareti, ürünle birlikte verilen yazılı belgelerde bulunan önemli kullanım ve bakım (servis) talimatları hakkında kullanıcıları uyarmak amacıyla kullanılmıştır.

FCC UYARILARI: Bu ekipman radyo frekans enerjisi üretebilir veya kullanabilir. Kullanım kılavuzunda açıkça belirtilmediği sürece ekipmanda değişiklikler, modifikasyonlar yapmak ekipmana zarar verecek girişimlere neden olabilir. İzinsiz bir değişiklik ya da modifikasyon yapılması durumunda, ekipmanı çalıştırma yetkisini kaybedebilirsiniz.

YASAL BİLGİLER: FCC Bölüm 15

Bu ekipmanın, A sınıfı dijital cihazlar için belirlenmiş limitlere uygunluğu FCC Kuralları Bölüm 15’e göre test edilmiş ve onaylanmıştır. Bu limitler, ekipmanın ticari bir ortamda çalıştırılması durumunda oluşabilecek zararlı girişimlere karşı uygun bir koruma sağlamak üzere tasarlanmıştır.

Bu ekipman radyo frekans enerjisi üretir, kullanır ve yayabilir ve kullanım kılavuzuna uygun olarak kurulmaz ve kullanılmazsa, radyo haberleşmelerinde zararlı girişimlere neden olabilir.

Bu ekipmanın bir yerleşim yerinde çalıştırılması zararlı girişimlere yol açabilir ve bu durumda kullanıcının, girişimi masrafları kendisine ait olmak üzere düzeltmesi gerekir.

• Son kullanıcıdaki bu ürünün kablo girişlerinde uygun elektrik teli girişleri, irtibat kutusu kapağı veya salmastra kutusu sağlanacaktır.

• Dikkat: Pil düzgün biçimde değiştirilmezse patlama tehlikesi ortaya çıkar. Yalnızca üretici

tarafından önerilen pil tipiyle veya eşdeğeriyle değiştirin. Kullanılmış pilleri üreticinin talimatlarına göre atın.

• Yalıtılmış tellerin geçtiği metaldeki deliklerin düz ve düzgün biçimli yüzeyleri olacaktır veya manşonlarla birlikte sağlanacaktır.

Uyarı: Ekipmanı, kitaplık veya benzer bir birim gibi dar bir alana kurmayın.

Uyarı: Tel tertibatı yöntemleri Ulusal Elektrik Kodu, ANSI/NFPA 70 ile uyumlu olacaktır.

Uyarı: Bu A sınıfı bir üründür. Bu ürün, ev ortamında radyo girişimine yol açabilir ve bu durumda kullanıcının uygun önlemleri alması gerekebilir.

Uyarı: Yangın ve elektrik çarpması tehlikesini azaltmak için bu ürünü yağmurun altında veya nemli bir ortamda bırakmayın.

Dikkat: Bu kurulum, nitelikli servis personeli tarafından yapılmalıdır ve tüm yerel kanunlara uygun olmalıdır.

Dikkat: Elektrik çarpmasını önlemek için bölmeyi açmayın. Servis için yalnızca nitelikli personele başvurun.

Dikkat: Cihaz suya (damlayan veya sıçrayan) maruz bırakılmamalı ve vazo gibi içi sıvı dolu nesneler cihazın üstüne koyulmamalıdır.

Eski cihazınızı imha etme

1. Ürününüzde, üzerinde çarpı işareti bulunan tekerlekli bir çöp kutusu sembolü bulunması, ürününüzün 2002/96/EC sayılı Avrupa Direktifi kapsamında olduğu anlamına gelmektedir.

2. Tüm elektrikli ve elektronik ürünler, hükümet veya yerel yetkililer tarafından belirlenen özel olarak tasarlanmış toplama merkezleri aracılığıyla belediye atık sisteminden ayrı olarak imha edilmelidir.

3. Eski cihazınızın doğru şekilde imha edilmesi, çevre ve insan sağlığı için doğabilecek olumsuz sonuçları engellemenize yardımcı olur.

4. Eski cihazınızın imha edilmesiyle ilgili daha ayrıntılı bilgi için, şehir ofisinizle, atık imha servisinizle veya ürünü satın aldığınız bayi ile irtibat kurun.

Bu ürün 2004/108/EC EMC Direktifi ve 2006/95/ EC Düşük Voltaj Direktifine uyacak şekilde üretilmiştir.

Avrupa temsilcisi:

LG Electronics Service Europe B.V.Veluwezoom 15, 1327 AE Almere,

Hollanda (Tel : +31-036-547-8940)

DİKKAT: ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN,

KAPAĞI (VEYA ARKA KISMI) ÇIKARMAYIN CİHAZIN İÇİNDE

KULLANICININ SERVİS UYGULAYABİLECEĞİ BİR PARÇA

YOKTUR. SERVİS HİZMETİ ALMAK İÇİN NİTELİKLİ SERVİS

PERSONELİNE BAŞVURUN.

DİKKAT

ELEKTRİK ÇARPMASI

RİSKİ! AÇMAYIN

3

Kubbe Kamera Hakkında

Kubbe kameralar, iç ve dış mekân video gözetim sisteminde kurulum için tasarlanmıştır.

Kamera, dijital sinyal işleticisini, yatay kaydırma/ eğme mekanizmasını, x27 zoom lensini ve RS-485 iletişim arabirimini de kompakt dış mekan ekinde birleştirir.

Yeni geliştirilen 1/4’’ CCD, kameranın gündüz olduğu kadar, düşük aydınlatma koşullarına da uygun olmasını sağlar.

Ayar menüleri kameranın, dijital döndürme, desen kaydı ve gizli bölgeler gibi araçlarla gözetleme görevlerini gerçekleştirmesini sağlar.

Özellikler

x High Sensitivity Support (Yüksek Hassasiyet

Desteği)

Bu kamera, 1/4 inç EX-view CCD ile yüksek kaliteli resim sağlar.

x Preset Position (Ön Ayarlı Konum)

Present position (Ön ayarlı konum), konum numaralarıyla ilişkili kamera izleme konumlarını (ön ayarlı konumlar) kaydetmeye yönelik işlevdir. Konum numaralarını girerek kameraları ön ayarlı konumlara getirebilirsiniz. En fazla 128 Preset Position (Ön Ayarlı Konum) kullanılabilir. Hareket hızı ve bekletme süresi ayarlanabilir.

x Preset Tour (Ön Ayarlarda Gezinti)

Kaydedilen bütün ön ayarlı konumları gezebilirsiniz.

x Present Group Tour (Ön Ayarlarda Grup

Gezintisi)

Kaydedilen ön ayarlı konumları kullanarak (en fazla 9 grup) bir ön ayarlı grup oluşturabilir ve grup içindeki ön ayarlı konumu gezebilirsiniz. Bir ön ayarlı grubun en fazla 8 ön ayarlı konumu olmalıdır.

Giriş

İçindekiler

Giriş . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Kubbe Kamera Hakkında . . . . . . . . . . . . . . . . . . 3

Özellikler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Güvenlik Önlemleri. . . . . . . . . . . . . . . . . . . . . . . . 5

Kameranın Kimliği . . . . . . . . . . . . . . . . . . . . . . . . 6

Kurulum. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Önlemler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Koruma Bandını Çıkarma . . . . . . . . . . . . . . . . . . 7

Kamera Montajı . . . . . . . . . . . . . . . . . . . . . . . . . . 7

• Yüzey montajı. . . . . . . . . . . . . . . . . . . . . . . . . . . 7

• Askı montajı (İsteğe bağlı) . . . . . . . . . . . . . . . . . 8

•

Duvar montajı (İsteğe bağlı). . . . . . . . . . . . . . . . 8

Düğme Ayarı . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

• RS-485 Parametre Ayarı . . . . . . . . . . . . . . . . . .9

• Camera ID (Kamera Kimlik) Ayarı . . . . . . . . . . 10

Bağlantılar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Bağlantı Önizleme . . . . . . . . . . . . . . . . . . . . . . . 13

Önlemler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

RS-485 Bağlantısı . . . . . . . . . . . . . . . . . . . . . . . 13

ALARM IN (ALARM GİRİŞİ) Bağlantıları. . . . . . 14

Alarm Input (Alarm Girişi) işlevi . . . . . . . . . . . . . 15

Sistem Bağlantısı. . . . . . . . . . . . . . . . . . . . . . . . 16

Adaptör Bağlantıları . . . . . . . . . . . . . . . . . . . . . . 16

Setup Menu (Ayar Menüsü) . . . . . . . . . . . . . . . . . 17

Ayar Menüsüne Genel Bakış . . . . . . . . . . . . . . . 17

Kamera Menüsünü Ayarlama . . . . . . . . . . . . . . 18

Camera Identification (Kamera Kimlik) Ayarı. . . 19

Focus (Odak) Ayarı . . . . . . . . . . . . . . . . . . . . . . 19

White Balance Control (Beyaz Dengesi

Kontrolü) Ayarları. . . . . . . . . . . . . . . . . . . . . . . . 21

Exposure (Pozlama) Ayarları. . . . . . . . . . . . . . . 22

Auto Exposure Level (Otomatik Pozlama

Düzeyi) Ayarları . . . . . . . . . . . . . . . . . . . . . . . . . 25

Özel Ayarlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Motion Detection (Hareket Algılama) Ayarı . . . . 28

Function On-Screen Display (İşlevi Ekranda

Görüntüleme) Ayarı . . . . . . . . . . . . . . . . . . . . . . 28

Privacy Masking (Gizlilik Maskeleme) Ayarı . . . 29

Referans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Teknik Özellikler. . . . . . . . . . . . . . . . . . . . . . . . . 30

4

x Pattern Function (Desen İşlevi)

Manuel işlemler rutini en fazla 5 dakika saklanabilir ve tekrarlanarak yeniden üretilir. Desen kaydı için Panning (Yatay Kaydırma), Tilting (Eğme) ve Zoom kontrolleri kullanılabilir. Not: Kullanılabilir toplam desen süresi, kameranın çalışmasına göre değişiklik gösterir. Süre dolunca desen ayarı otomatik olarak durur.

x Privacy Mask (Gizlilik Maskesi)

Privacy zone (Gizlilik bölgesi) özelliği, kullanıcılara istenmeyen bölgeleri gizleme imkânı sunar. İstenmeyen bölgeleri maskelemek, monitör ekranında görüntülenmesini önlemek için bu ayar kullanılır. En fazla 8 bölge kaydedilebilir.

x Auto Pan (Otomatik Yatay Kaydırma)

Kameradaki izlemeye ön ayarlı olan Auto Pan (Otomatik Yatay Kaydırma) işlevi, belirli bir alanda meydana gelen her türlü detayın gözetimini sağlar. Kamera, ayarlayacağınız noktalar arasında en fazla 8 noktada yatay kaydırma yapabilir. Hareket hızı ve bekletme süresi ayarlanabilir.

x Auto Flip (Otomatik Döndürme)

Otomatik döndürme işlevi, eğim açısının 180°’ye kadar genişlemesini sağlar. Monitör ekranındaki görüntü, yaklaşık 90° eğim açısında yatay ve dikey olarak döndürülür.

x Gelişmiş Tasarım

Bu kamera bir gözetim kamerasıdır ve kompakt boyutu ve ayrıntılı tasarımı ile her türlü iç mekana uyum sağlayabilir.

x Zoom lensi ve Otomatik Odak

27 kez (optik zoom sınırı) zoom ve X2 kez dijital zoom mümkündür.

x Sensör Bağlantısı

Kamera bir algılayıcı (manyetik, ışın ve kızılötesi ışınlar) ile çalışırken bir nesneyi, 120°/san hızında nesneye doğru hareket eden kamera odağıyla yakalama yeteneğine sahiptir ve algılama alanında hareket eden bir nesne bir algılayıcı ile yakalanır.

x Alarm In (Alarm Girişi) İşlevi

Kamerayı ön ayarlı bir konuma geçirmek için alarm input (alarm girişi) sinyalleri, kameradaki ALARM IN (ALARM GİRİŞİ) konektörü üzerinden harici aygıtlardan sağlanır.

x Genel Denetleyici İle Kontroller

Kamera RS-485 ile kontrol edilebilir. Kamera genel RX temas sinyali ile denetlenebildiğinden, mükemmel derecede maliyet tasarrufu sağlayan bir efekte sahiptir.

x Maksimum 256 kamera ile bağlanabilir

Kamera maksimum 256 kamera ile bağlandıktan sonra kullanılabilir. Bu sebeple, büyük binalarda ve mağazalarda mükemmel bir iş çıkarır.

x Day (Gündüz) ve Night (Gece) İşlevi

Kamera, Color (Renk) veya Black (Siyah) ve White (Beyaz) olarak seçilebilir. Gündüz Color (Renk) ayarını, gece ise düşük ışık sebebiyle Black (Siyah) ve White (Beyaz) ayarını yapabilirsiniz. (Filtre Dönüşüm tipi)

x DSS (Dijital Yavaş Deklanşör) işlevi

DSS (Dijital Yavaş Deklanşör) işleviyle yüksek hassasiyette gözetim yapabilirsiniz.

x WDR (Geniş Dinamik Aralık) işlevi

Kamera, güçlü arka ışıkta içeride ve dışarıda kolayca izleme imkanı sunar.

Not:

Auto Pan (Otomatik Yatay Kaydırma), Present tour (Ön Ayarlarda Gezinti) veya Pattern Record/Play (Desen Kaydı/Oynatma) esnasında, yalnızca STOP (DURDUR) tuşunu veya denetleyici üzerindeki hareket çubuğunu kullanın.

x Güç Kaynağı

Bu kamera her zaman yalnızca AC 12V Sertifikalı/Listelenmiş 2. sınıf bir güç kaynağı ile çalıştırılmalıdır.

5

Güvenlik Önlemleri

x Kamerayı sökmeye çalışmayın.

Elektrik çarpmasını engellemek için vidaları veya kapakları çıkarmayınız. Cihazın içinde kullanıcının servis uygulayabileceği bir parça yoktur. Servis hizmeti için nitelikli servis personeline başvurun.

x Kamerayı doğrudan güneş ışığından

koruyunuz.

Kamerayı parlak nesnelere yönlendirmeyin. Kamera kullanımda olsa da olmasa da, kamerayı doğrudan güneş ışığından veya diğer çok parlak nesnelerden koruyunuz. Aksi halde duman veya pas oluşabilir.

x Kamerayı dikkatli kullanın.

Kamerayı hor kullanmayın. Çarpma, sallanma vb. durumlardan sakının. Kamera uygunsuz kullanım veya saklamadan zarar görebilir.

x Güçlü çözücüler veya deterjanlar kullanmayın.

Kirlendiğinde kuru bir bezle kamerayı temizleyin. Eğer kameranın üzerindeki kiri çıkarmak zor ise, yumuşak bir deterjan kullanarak silin.

x Kamerayı baş aşağı kurmayın.

Bu kamera, tavana veya duvara montaj edilmek üzere tasarlanmıştır.Eğer kamerayı baş aşağı kurarsanız, örneğin yere montaj ederseniz, bozulabilir.

x Kamerayı aşağıda gösterilen yerlerde

kullanmayın.

Kamera aşağıdaki şartlarda kullanıldığında, buğulanmadan dolayı lens bulanıklaşabilir.

- Klimanın açılıp kapatılmasıyla hızlı sıcaklık dalgalanmaları.

- Sıklıkla açılıp kapatılan kapı yüzünden hızlı sıcaklık dalgalanmaları.

- Gözlüklerin dumanlandığı bir ortamda kameranın kullanımı.

- Sigara dumanı veya tozla kaplı bir odada kameranın kullanımı.

Buğulanma sebebiyle lens bulanıklaştığında,

kubbe kapağı çıkarın ve yumuşak bir bezle bütün nemli yüzeyleri silin.

x Çalıştırmadan önce lütfen uygun sıcaklık, nem-

lilik ve güç kaynağı oranlarını kontrol ediniz.

Kamerayı, sıcaklığın i-10 °C – +50 °C arasında ve nemliliğin %80’in altında olduğu yerlerde kullanın. Girşi güç kaynağı DC 12V’dir.

x Tüketilebilir parçalar

Temas halindeki lensle çalışan motorlar ve kamera içindeki soğutma fanı gibi parçalar zamanla yıpranırlar. Bu parçaların değiştirilmesi ve bakımı için lütfen en yakın servis hizmet merkezine başvurun.

6

1 Kamera montaj desteği 2 Kubbe kamera gövdesi 3 Kubbe kapağı 4 Güç kablosu (DC 12V) 5 BNC konektörlü video output (video çıkış) kablosu

Monitörün video konektörüne bağlanır.

6 Veri İletişim Bağlantı Noktası (RJ45) – RS-485 ve Alarm Input (Alarm Girişi) 7 Veri İletişim Bağlantı Noktası (RJ45) – RS-485 ve Alarm Input (Alarm Girişi) 8 Düşme Engelleyici Kablo

Düşme engelleyici kabloyu bir desteğe tutturduğunuzdan emin olun.

Kameranın Kimliği

1

2

3

4

8

5

6

7

“A”

Kablo bağlantı parçasını yağmurlu ve nemli ortamlar gibi dış mekanlarda kullanmayın.

Su geçirmezlik konusunda sorun oluşabilir. Ancak dış mekanda kullanmak zorundaysanız, mutlaka parçanın dışını kaplayın.

7

Kurulum

Önlemler

• Aşağıdaki kurulum ve bağlantı işlerinin nitelikli servis personeli veya sistem kurucuları tarafından yapılması ve bütün yerel kurallara uygun olması gerekmektedir.

• Kurulum ve bağlantıdan önce kamerayı kapalı konuma getirdiğinizden emin olun.

• Kamerayı klimanın hava çıkışı yakınına kurmayın.

• Kubbe kapağının penceresine dokunmayın.

Koruma Bandını Çıkarma

Kamerayı kullanmadan önce koruma bandını çıkarın. İkaz: Koruma bandını dikkatlice çıkarın.

1. Aşağıda gösterildiği gibi, vida somunu anahtarını

kullanarak vidaları gevşetin ve kubbe kapağını çıkarın.

2. Koruma bandını çıkarın ve kubbe kapağını takın.

Kamera Montajı

Resimlerde tavana veya duvara yerel şekilde tedarik edilen destekle monte edilmiş kamera örneği bulunmaktadır. Su geçirmez malzemeyle boşluk ve deliklerin kapatılması için destekle birlikte verilen talimatlara başvurunuz.

Not:

Kamerayı tavan montajına taktığınızda, sağda gösterildiği gibi kamera gövdesine bir delik açmanız gerekir. (ø5.0)

The Ceiling The Ceiling

Bandını

Çıkarma

Yüzey montajı

TavanTavan

8

Askı montajı (İsteğe bağlı) Duvar montajı (İsteğe bağlı)

■ Kurulum

“A” Boru vida yolları temiz ve passız

olmalıdır. Vidalarda yapıştırıcı (Teflon™ şerit veya silikon yapıştırıcı) kullanın.

Vida yapıştırıcı şerit ekleyin

Referans: LG Standart boru Teknik Özellikleri.

Not:

Kamera gövdesi ile montaj desteği arasındaki mesafeyi (B) korumak için bloğu (A) çıkarmayın.

(A)

(B)

9

Düğme Ayarı

KameranınDIPanahtarıikiadet4bitanahtarolup temelkullanımolarakRS-485iletişimmodunu kullanır.Düğmeayarlarıkameraaçıkkonumdayken kamerayaokunur.Kapattığınızdaneminolunve düğmeayarlarınıdeğiştirdiktensonrageridönün.

RS-485 Parametre Ayarı

Seçiliprotokol,iletişimparametreleriveayarlıünite sayıları,kameraaçıldıktansonrakamerayaokunur.

1. Kamerayıkapatın.

2. Aşağıdagösterildiğigibikameradankubbe

kapağınıçıkarın.

3. DIPdüğmesinikameranınaltkısmınaaşağıdaki

tablodagösterilenişlevegöreayarlayın.

Düğme konumu (SW101) İşlev Efekti

(ONONONON)

(ONOFFONON)

OFF ON ON ON

OFF OFF ON ON

ON ON OFF ON

Ayrılmış 3

OFF ON OFF ON

Ayrılmış4

ON OFF OFF ON

Ayrılmış5

OFF OFF OFF ON

Ayrılmış 6

ON ON ON OFF

Ayrılmış 7

OFF ON ON OFF

Ayrılmış8

ON OFF ON OFF

Ayrılmış 9

OFF OFF ON OFF

Ayrılmış 10

ON ON OFF OFF

Ayrılmış 11

OFF ON OFF OFF

Ayrılmış 12

ON OFF OFF OFF

Ayrılmış 13

OFF OFF OFF OFF

Ayrılmış14

SW101

ON

1 2 3 4

ON

OFF

1 2 3 4

ON

OFF

SW104

ON

1 2 3 4

ON

OFF

1

2

ON

OFF

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

KameradenetleyiciyeLGprotokolü ilebağlandığında. DenetleyiciLGprotokolü ilekameranınsadece sınırlıkontrollerineizin verir.

Kameradenetleyiciye LGMultixprotokolüile bağlandığında.Denetleyici LGMultixprotokolüile kameranınbütünkontrollerineizinverir.

Not: DenetleyiciyiLGprotokolüylekullanmıyorsanız, işlevkontrolündebazıkısıtlamalarolabilir.

Ayrılmış1

(PelcoDprotokolü)

Ayrılmış2

(PelcoPprotokolü)

ON

(Açık)

OFF

(Kapalı)

ON

(Açık)

OFF

(Kapalı)

10

4. Kamerayı açın. Ayar tamamlandı.

Camera ID (Kamera Kimlik) Ayarı

Bu kamera nakliye sırasında ‘1’a ayarlanan bir kamera kimliğine sahiptir. Eğer 2 veya daha fazla kamerayı eşzamanlı olarak kullanıyorsanız, Kimliği, tornavida ile 8 bit DIP düğmesini kullanarak ‘2’ konumuna getirin.

Kamera Kimlik ayarını resimlere ve aşağıdaki tabloya göre ayarlayın.

• Kamera kimliğinin varsayılan ayarı 1’dir.

Kamera kimlik ayarı tablosu

ON

1 2 3 4 5 6 7 8

SW102

Düğme konumu (SW104) Baud Hızı

(OFF OFF OFF OFF) 9,600 BPS

(OFF OFF OFF ON) 1,200 BPS

(OFF OFF ON OFF) 2,400 BPS

(OFF OFF ON ON) 4,800 BPS

(OFF ON OFF OFF) 19,200 BPS

(OFF ON OFF ON) 38,400 BPS

(OFF ON ON OFF) 57,600 BPS

(OFF ON ON ON) 115,200 BPS

ON

1 2 3 4

ON OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON OFF

ON

1 2 3 4

ON

1 2 3 4

ON OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON OFF

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ON

1 2 3 4

ID SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 0 OFF OFF OFF OFF OFF OFF OFF OFF 1 ON OFF OFF OFF OFF OFF OFF OFF 2 OFF ON OFF OFF OFF OFF OFF OFF 3 ON ON OFF OFF OFF OFF OFF OFF 4 OFF OFF ON OFF OFF OFF OFF OFF 5 ON OFF ON OFF OFF OFF OFF OFF 6 OFF ON ON OFF OFF OFF OFF OFF 7 ON ON ON OFF OFF OFF OFF OFF 8 OFF OFF OFF ON OFF OFF OFF OFF 9 ON OFF OFF ON OFF OFF OFF OFF 10 OFF ON OFF ON OFF OFF OFF OFF 11 ON ON OFF ON OFF OFF OFF OFF 12 OFF OFF ON ON OFF OFF OFF OFF 13 ON OFF ON ON OFF OFF OFF OFF 14 OFF ON ON ON OFF OFF OFF OFF 15 ON ON ON ON OFF OFF OFF OFF 16 OFF OFF OFF OFF ON OFF OFF OFF 17 ON OFF OFF OFF ON OFF OFF OFF 18 OFF ON OFF OFF ON OFF OFF OFF 19 ON ON OFF OFF ON OFF OFF OFF 20 OFF OFF ON OFF ON OFF OFF OFF 21 ON OFF ON OFF ON OFF OFF OFF 22 OFF ON ON OFF ON OFF OFF OFF 23 ON ON ON OFF ON OFF OFF OFF 24 OFF OFF OFF ON ON OFF OFF OFF 25 ON OFF OFF ON ON OFF OFF OFF 26 OFF ON OFF ON ON OFF OFF OFF 27 ON ON OFF ON ON OFF OFF OFF 28 OFF OFF ON ON ON OFF OFF OFF 29 ON OFF ON ON ON OFF OFF OFF 30 OFF ON ON ON ON OFF OFF OFF 31 ON ON ON ON ON OFF OFF OFF 32 OFF OFF OFF OFF OFF ON OFF OFF 33 ON OFF OFF OFF OFF ON OFF OFF 34 OFF ON OFF OFF OFF ON OFF OFF 35 ON ON OFF OFF OFF ON OFF OFF 36 OFF OFF ON OFF OFF ON OFF OFF 37 ON OFF ON OFF OFF ON OFF OFF 38 OFF ON ON OFF OFF ON OFF OFF 39 ON ON ON OFF OFF ON OFF OFF 40 OFF OFF OFF ON OFF ON OFF OFF 41 ON OFF OFF ON OFF ON OFF OFF 42 OFF ON OFF ON OFF ON OFF OFF 43 ON ON OFF ON OFF ON OFF OFF 44 OFF OFF ON ON OFF ON OFF OFF 45 ON OFF ON ON OFF ON OFF OFF 46 OFF ON ON ON OFF ON OFF OFF 47 ON ON ON ON OFF ON OFF OFF 48 OFF OFF OFF OFF ON ON OFF OFF 49 ON OFF OFF OFF ON ON OFF OFF 50 OFF ON OFF OFF ON ON OFF OFF 51 ON ON OFF OFF ON ON OFF OFF 52 OFF OFF ON OFF ON ON OFF OFF

11

ID SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 53 ON OFF ON OFF ON ON OFF OFF 54 OFF ON ON OFF ON ON OFF OFF 55 ON ON ON OFF ON ON OFF OFF 56 OFF OFF OFF ON ON ON OFF OFF 57 ON OFF OFF ON ON ON OFF OFF 58 OFF ON OFF ON ON ON OFF OFF 59 ON ON OFF ON ON ON OFF OFF 60 OFF OFF ON ON ON ON OFF OFF 61 ON OFF ON ON ON ON OFF OFF 62 OFF ON ON ON ON ON OFF OFF 63 ON ON ON ON ON ON OFF OFF 64 OFF OFF OFF OFF OFF OFF ON OFF 65 ON OFF OFF OFF OFF OFF ON OFF 66 OFF ON OFF OFF OFF OFF ON OFF 67 ON ON OFF OFF OFF OFF ON OFF 68 OFF OFF ON OFF OFF OFF ON OFF 69 ON OFF ON OFF OFF OFF ON OFF 70 OFF ON ON OFF OFF OFF ON OFF 71 ON ON ON OFF OFF OFF ON OFF 72 OFF OFF OFF ON OFF OFF ON OFF 73 ON OFF OFF ON OFF OFF ON OFF 74 OFF ON OFF ON OFF OFF ON OFF 75 ON ON OFF ON OFF OFF ON OFF 76 OFF OFF ON ON OFF OFF ON OFF 77 ON OFF ON ON OFF OFF ON OFF 78 OFF ON ON ON OFF OFF ON OFF 79 ON ON ON ON OFF OFF ON OFF 80 OFF OFF OFF OFF ON OFF ON OFF 81 ON OFF OFF OFF ON OFF ON OFF 82 OFF ON OFF OFF ON OFF ON OFF 83 ON ON OFF OFF ON OFF ON OFF 84 OFF OFF ON OFF ON OFF ON OFF 85 ON OFF ON OFF ON OFF ON OFF 86 OFF ON ON OFF ON OFF ON OFF 87 ON ON ON OFF ON OFF ON OFF 88 OFF OFF OFF ON ON OFF ON OFF 89 ON OFF OFF ON ON OFF ON OFF 90 OFF ON OFF ON ON OFF ON OFF 91 ON ON OFF ON ON OFF ON OFF 92 OFF OFF ON ON ON OFF ON OFF 93 ON OFF ON ON ON OFF ON OFF 94 OFF ON ON ON ON OFF ON OFF 95 ON ON ON ON ON OFF ON OFF 96 OFF OFF OFF OFF OFF ON ON OFF 97 ON OFF OFF OFF OFF ON ON OFF 98 OFF ON OFF OFF OFF ON ON OFF 99 ON ON OFF OFF OFF ON ON OFF 100 OFF OFF ON OFF OFF ON ON OFF 101 ON OFF ON OFF OFF ON ON OFF 102 OFF ON ON OFF OFF ON ON OFF 103 ON ON ON OFF OFF ON ON OFF 104 OFF OFF OFF ON OFF ON ON OFF 105 ON OFF OFF ON OFF ON ON OFF

ID SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 106 OFF ON OFF ON OFF ON ON OFF 107 ON ON OFF ON OFF ON ON OFF 108 OFF OFF ON ON OFF ON ON OFF 109 ON OFF ON ON OFF ON ON OFF 110 OFF ON ON ON OFF ON ON OFF 111 ON ON ON ON OFF ON ON OFF 112 OFF OFF OFF OFF ON ON ON OFF 113 ON OFF OFF OFF ON ON ON OFF 114 OFF ON OFF OFF ON ON ON OFF 115 ON ON OFF OFF ON ON ON OFF 116 OFF OFF ON OFF ON ON ON OFF 117 ON OFF ON OFF ON ON ON OFF 118 OFF ON ON OFF ON ON ON OFF 119 ON ON ON OFF ON ON ON OFF 120 OFF OFF OFF ON ON ON ON OFF

121 ON OFF OFF ON ON ON ON OFF 122 OFF ON OFF ON ON ON ON OFF 123 ON ON OFF ON ON ON ON OFF 124 OFF OFF ON ON ON ON ON OFF 125 ON OFF ON ON ON ON ON OFF 126 OFF ON ON ON ON ON ON OFF 127 ON ON ON ON ON ON ON OFF 128 OFF OFF OFF OFF OFF OFF OFF ON 129 ON OFF OFF OFF OFF OFF OFF ON 130 OFF ON OFF OFF OFF OFF OFF ON 131 ON ON OFF OFF OFF OFF OFF ON 132 OFF OFF ON OFF OFF OFF OFF ON 133 ON OFF ON OFF OFF OFF OFF ON 134 OFF ON ON OFF OFF OFF OFF ON 135 ON ON ON OFF OFF OFF OFF ON 136 OFF OFF OFF ON OFF OFF OFF ON 137 ON OFF OFF ON OFF OFF OFF ON 138 OFF ON OFF ON OFF OFF OFF ON 139 ON ON OFF ON OFF OFF OFF ON 140 OFF OFF ON ON OFF OFF OFF ON 141 ON OFF ON ON OFF OFF OFF ON 142 OFF ON ON ON OFF OFF OFF ON 143 ON ON ON ON OFF OFF OFF ON 144 OFF OFF OFF OFF ON OFF OFF ON 145 ON OFF OFF OFF ON OFF OFF ON 146 OFF ON OFF OFF ON OFF OFF ON 147 ON ON OFF OFF ON OFF OFF ON 148 OFF OFF ON OFF ON OFF OFF ON 149 ON OFF ON OFF ON OFF OFF ON 150 OFF ON ON OFF ON OFF OFF ON 151 ON ON ON OFF ON OFF OFF ON 152 OFF OFF OFF ON ON OFF OFF ON 153 ON OFF OFF ON ON OFF OFF ON 154 OFF ON OFF ON ON OFF OFF ON 155 ON ON OFF ON ON OFF OFF ON 156 OFF OFF ON ON ON OFF OFF ON 157 ON OFF ON ON ON OFF OFF ON 158 OFF ON ON ON ON OFF OFF ON

12

ID SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 159 ON ON ON ON ON OFF OFF ON 160 OFF OFF OFF OFF OFF ON OFF ON 161 ON OFF OFF OFF OFF ON OFF ON 162 OFF ON OFF OFF OFF ON OFF ON 163 ON ON OFF OFF OFF ON OFF ON 164 OFF OFF ON OFF OFF ON OFF ON 165 ON OFF ON OFF OFF ON OFF ON 166 OFF ON ON OFF OFF ON OFF ON 167 ON ON ON OFF OFF ON OFF ON 168 OFF OFF OFF ON OFF ON OFF ON 169 ON OFF OFF ON OFF ON OFF ON 170 OFF ON OFF ON OFF ON OFF ON 171 ON ON OFF ON OFF ON OFF ON 172 OFF OFF ON ON OFF ON OFF ON 173 ON OFF ON ON OFF ON OFF ON 174 OFF ON ON ON OFF ON OFF ON 175 ON ON ON ON OFF ON OFF ON 176 OFF OFF OFF OFF ON ON OFF ON 177 ON OFF OFF OFF ON ON OFF ON 178 OFF ON OFF OFF ON ON OFF ON 179 ON ON OFF OFF ON ON OFF ON 180 OFF OFF ON OFF ON ON OFF ON 181 ON OFF ON OFF ON ON OFF ON 182 OFF ON ON OFF ON ON OFF ON 183 ON ON ON OFF ON ON OFF ON 184 OFF OFF OFF ON ON ON OFF ON 185 ON OFF OFF ON ON ON OFF ON 186 OFF ON OFF ON ON ON OFF ON 187 ON ON OFF ON ON ON OFF ON 188 OFF OFF ON ON ON ON OFF ON 189 ON OFF ON ON ON ON OFF ON 190 OFF ON ON ON ON ON OFF ON 191 ON ON ON ON ON ON OFF ON 192 OFF OFF OFF OFF OFF OFF ON ON 193 ON OFF OFF OFF OFF OFF ON ON 194 OFF ON OFF OFF OFF OFF ON ON 195 ON ON OFF OFF OFF OFF ON ON 196 OFF OFF ON OFF OFF OFF ON ON 197 ON OFF ON OFF OFF OFF ON ON 198 OFF ON ON OFF OFF OFF ON ON 199 ON ON ON OFF OFF OFF ON ON 200 OFF OFF OFF ON OFF OFF ON ON 201 ON OFF OFF ON OFF OFF ON ON 202 OFF ON OFF ON OFF OFF ON ON 203 ON ON OFF ON OFF OFF ON ON 204 OFF OFF ON ON OFF OFF ON ON 205 ON OFF ON ON OFF OFF ON ON 206 OFF ON ON ON OFF OFF ON ON 207 ON ON ON ON OFF OFF ON ON 208 OFF OFF OFF OFF ON OFF ON ON 209 ON OFF OFF OFF ON OFF ON ON 210 OFF ON OFF OFF ON OFF ON ON 211 ON ON OFF OFF ON OFF ON ON

ID SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 212 OFF OFF ON OFF ON OFF ON ON 213 ON OFF ON OFF ON OFF ON ON 214 OFF ON ON OFF ON OFF ON ON 215 ON ON ON OFF ON OFF ON ON 216 OFF OFF OFF ON ON OFF ON ON 217 ON OFF OFF ON ON OFF ON ON 218 OFF ON OFF ON ON OFF ON ON

219 ON ON OFF ON ON OFF ON ON 220 OFF OFF ON ON ON OFF ON ON 221 ON OFF ON ON ON OFF ON ON 222 OFF ON ON ON ON OFF ON ON 223 ON ON ON ON ON OFF ON ON 224 OFF OFF OFF OFF OFF ON ON ON 225 ON OFF OFF OFF OFF ON ON ON 226 OFF ON OFF OFF OFF ON ON ON 227 ON ON OFF OFF OFF ON ON ON 228 OFF OFF ON OFF OFF ON ON ON 229 ON OFF ON OFF OFF ON ON ON 230 OFF ON ON OFF OFF ON ON ON 231 ON ON ON OFF OFF ON ON ON 232 OFF OFF OFF ON OFF ON ON ON 233 ON OFF OFF ON OFF ON ON ON 234 OFF ON OFF ON OFF ON ON ON 235 ON ON OFF ON OFF ON ON ON 236 OFF OFF ON ON OFF ON ON ON 237 ON OFF ON ON OFF ON ON ON 238 OFF ON ON ON OFF ON ON ON 239 ON ON ON ON OFF ON ON ON 240 OFF OFF OFF OFF ON ON ON ON 241 ON OFF OFF OFF ON ON ON ON 242 OFF ON OFF OFF ON ON ON ON 243 ON ON OFF OFF ON ON ON ON 244 OFF OFF ON OFF ON ON ON ON 245 ON OFF ON OFF ON ON ON ON 246 OFF ON ON OFF ON ON ON ON 247 ON ON ON OFF ON ON ON ON 248 OFF OFF OFF ON ON ON ON ON 249 ON OFF OFF ON ON ON ON ON 250 OFF ON OFF ON ON ON ON ON 251 ON ON OFF ON ON ON ON ON 252 OFF OFF ON ON ON ON ON ON 253 ON OFF ON ON ON ON ON ON 254 OFF ON ON ON ON ON ON ON 255 ON ON ON ON ON ON ON ON

13

Önlemler

• Bağlantılartümyerelyasalarauygunolarakyetkiliservispersoneliveyasistemkurmapersoneli tarafındanyapılmalıdır.

• DC12Vkullanılabilir.

Not: Güç

verildiğindeünitekendinikontroleder (biryataykaydırma,eğme,zoomyapmaveodaklanmaişlemi).

RS-485 Bağlantısı

RS-485siteiletişimiiçinaşağıdaaçıklanankabloyu kullanın.

•

Korumalı,çiftbüklümlükablo

•Düşükempedans

•TelkalınlığıenazAWG#22(0,33mm2).

Bağlantılar

Bağlantı Önizleme

Videoçıkışı

BNCfişi

Ethernetkablosu

KameranınDC12Vkablosu

DC 12V

veribağlantınoktası

14

ALARM IN (ALARM GİRİŞİ) Bağlantıları

8 pin donanım kamerayla birlikte standart aksesuar olarak verilir. Harici sensörleri bu konektöre bağlayın. Giriş teknik özellikleri düşük-aktif, voltajsız temas (aktifken ON (AÇIK)) veya açık kolektörden (aktifken Low (Düşük)) oluşur.

Dikkat edilecek noktalar

• Alarm girişi bağlantısı, iki iletişim bağlantı noktasından yalnızca birine bağlanmalıdır.

• Bir alarm sensörünü, birkaç kameranın alarm girişi konektörüne bağlamayın.

Alarm Input (Alarm Girişi) işlevi nedir? Bu hızlı kubbe kamera, alarm sinyallerini algıladığı bir

terminale sahiptir. Eğer kapı, pencere, kasa vb. yerlere kurulan alarm sensörü, dokunma veya sarsıntı algılarsa, alarm sensörü alarm sinyalini kameraya gönderir ve kamera algılanan konumu izler.

Alarm Input (Alarm Girişi) işlevi için ‘Manual mode’ (Manuel mod) ve ‘Auto mode’ (Otomatik mod) bulunur.

• Manual mode (Manuel mod): İzle konumunu dokun

-

ma veya sarsıntıyı algılayan bir sensöre değiştirin ve algılanan konumu izlemeye devam edin. (Duration Time of Alarm Input (Alarm Girişi Süresi) işlevini ‘0’ konumuna ayarlayın.)

<Örnek : Eğer bu ünite “Alarm 3” den sinyal alıyorsa>

• Auto (Otomatik) mod: İzle konumunu dokunma veya sarsıntıyı algılayan bir sensöre değiştirin ve daha önce algılanan konuma geri dönün. (Duration Time of Alarm Input (Alarm Girişi Süresi) işlevini ‘1-255’ arasında bir değere ayarlayın.)

<Örnek : Eğer bu ünite “Alarm 3” den sinyal alıyorsa>

Not : Alam Girişi 1’in Ön Ayarı 1, Alarm Girişi 2’nin Ön

Ayarı 2, Alarm Girişi 3’ün Ön Ayarı 3 ve Alarm Girişi 4’ün Önayarı 4.

15

Alarm Input (Alarm Girişi) işlevi

Aşağıdaki listede kameranın farklı işlev konumlarındaki alarm girişi işlevi eylemleri bulunmaktadır.

Manual (Manuel) modu

İzleme konumunu alarmlı konuma değiştirin ve alarmlı konumu izlemeye devam edin.

Ön Ayar gezintisini durdurun ve izleme konumunu alarmlı konuma değiştirin ve alarmlı konumu izlemeye devam edin.

Otomatik yatay kaydırmayı durdurun ve izleme konumunu alarmlı konuma değiştirin ve alarmlı konumu izlemeye devam edin.

Çalışan desen işlevini durdurun ve izleme konumunu alarmlı konuma değiştirin ve alarmlı konumu izlemeye devam edin.

Auto (Otomatik) modu

İzleme konumunu alarmlı konuma değiştirin ve daha önce izlenen konuma geri dönün.

Ön Ayar gezintisini durdurun, izleme konumunu alarmlı konuma değiştirin ve ön ayar gezintisini yeniden başlatın.

Otomatik yatay kaydırmayı durdurun ve izleme konumunu alarmlı konuma değiştirin ve otomatik yatay kaydırmayı yeniden başlatın.

Çalışan desen işlevini durdurun ve izleme konumunu alarmlı konuma değiştirin ve desen işlevini yeniden başlatın.

İşlev konumu

Belirli bir konumu izlerken.

Present Tour (Ön Ayarlarda Gezinti) işlevini çalıştırırken.

Auto (Otomatik) Yatay Kaydırma işlevini çalıştırırken.

Desen işlevini çalıştırırken.

16

Sistem Bağlantısı

Controller

DVR

Alarm In #1

Adapter (Supplied)

Alarm In #3

Alarm In #4

Alarm In #2

RS-485 Connection (TRX D+, TRX D-)

Not: Herhangi bir çevre aygıt kapatıldığında ve tekrar açıldığında, kamera da kapatılır ve yeniden açılır.

Adaptör Bağlantıları

Adaptör, bir diğer kameraya, alarm sensörüne veya RS-485 protokolü olan bir denetleyiciye bağlanmak için kullanılır.

Dikkat: Alarm konektörlerini başka bir kameranın alarm konektörlerine bağlamayın.

İkaz: RS-485 iletişim hatasını önle-

mek için, ürünle verilen sonlandırma adaptörünü son kameranın veri bağlantı noktasına bağlayın.

Denetleyici

Adaptör (Birlikte Verilir)

RS-485 Bağlantıları

Alarm In (Alarm Girişi) #2

Alarm In (Alarm

Girişi) #1

Alarm In (Alarm

Girişi) #3

Alarm In (Alarm

Girişi) #4

17

Ayar Menüsüne Genel Bakış

Ayar menüleri aşağıdaki tabloda gösterilmiştir. Kamerayı bu menülerdeki öğeleri ayarlayarak kendi gereksinimlerinize ayarlayabilirsiniz. Menüler, ayar menüsü en üstte ve manuel maske alanı en altta olmak üzere hiyerarşik bir yapıda çalışırlar. Bu menüler referans olarak ileriki sayfalarda açıklanmıştır. Ayar işlemlerinde denetleyicideki anahtarlar ve tuşlar kullanılır.

Setup Menu (Ayar Menüsü)

Not: Present (Ön Ayar), Auto Pan (Otomatik Yatay Kaydırma), Pattern (Desen), Alarm, Privacy Mask (Gizlilik

Maskesi) işlevleri OSD menüsü üzerinde ayarlanamaz. Bu işlevleri ayarlamak için LCC-K1000 protokolünü veya Multix protokolünü kullanın.

Ana Menü Alt Menü Sayfa CAMERA ID

(KAMERA KİMLİĞİ) -

FOCUS SET FOCUS MODE (ODAK (ODAK AYARI) MODU) 19

FOCUS DIST (ODAK MESAFESİ) 19

ZOOM START (ZOOM BAŞLANGIÇI) 20

ZOOM END (ZOOM BİTİŞİ) 20 ZOOM SPEED (HIZI) 20 ZTRK MODE (ZTRK MODU) 20 AWB SET WBC MODE (WBC MODU) 21 (AWB AYARI) RED ADJUST (KIRMIZI

AYARI) 21 BLUE ADJUST (MAVİ

AYARI) 21 AE MODE AE MODE (AE MODU) 22 (AE MODU) IRIS ADJUST (İRİS AYARI) 22 AGC ADJUST (AGC AYARI) 23 BRIGHTNESS (PARLAKLIK) 23 BACKLIGHT (ARKA IŞIK) 23 E SENSITIVE

(E HASSASİYET) 24 FLICKERLESS (TİTREŞİM

GİDERME) 24 SHUTTER 24 AE LEVEL BLC LEVEL (BLC DÜZEYİ) 25 (AE DÜZEYİ) WDR LEVEL (WDR DÜZEYİ) 25

Ana Menu Alt Menü Sayfa SPECIAL SET USER TITLE (KULLANICI

(ÖZEL AYAR) BAŞLIĞI) 26 SHARPNESS (NETLİK) 26 COLOR (RENK) 27 NEGATIVE (NEGATİF) 27 D EFFECT (D EFEKTİ) 27 MOTION DET DETECTION (ALGILAMA) 28 (HAREKET LEVEL SET (DÜZEY

ALGILAMA) AYARI) 28 OSD DISP FUNCTION (İŞLEV) 28 (OSD EKRANI) MOTION DET

(HAREKET ALGILAMA) 28 CAMERA ID (KAMERA

KİMLİĞİ) 28 ZOOM MAG (ZOOM

BÜYÜTME) 28 USER TITLE (KULLANICI

BAŞLIĞI) 28 INIT TITLE (BAŞLANGIÇ

BAŞLIĞI) 28 P MASKING

(P MASKELEME) 29 EXIT (ÇIKIŞ) Menüden çıkar. -

18

Kamera Menüsünü Ayarlama

Bağlı denetleyicideki düğmeler ayar için kullanılır.

Açılış Menüsü Görüntüsü

1. Ayarlamak istediğiniz kamera sayısını ve MENU (menüyü) görüntülemek için bir monitör seçin.

2. Denetleyicideki OSD düğmesine basın.

Not: Ayrıntılar için lütfen denetleyicideki manuel-

lere bakınız.

3. ZOOM (Yakınlaştırma/Uzaklaştırma) seçeneğini seçin ve FOCUS (Near/Far) [ODAK (Yakın/Uzak)] düğmesine basın. Monitörde alt menü belirir.

4. Bir alt menü seçeneği seçmek için ZOOM (In/ Out) [ZOOM(Yakınlaştır/Uzaklaştır)] seçeneğini kullanın.

5. Bir değer seçmek için FOCUS (Near/Far) [ODAK (Yakın/Uzak)] seçeneğini kullanın.

6. MENU’yü kapatmak için MENU üzerindeki [EXIT] (ÇIKIŞ) seçeneğini seçin ve FOCUS (Near/Far) [ODAK (Yakın/Uzak)] düğmesine basın.

Alt menüden MENU ekranına dönmek için

[RETURN] (GERİ DÖN) seçeneğini seçmek için ZOOM (In/Out) [ZOOM (Yakınlaştırma/Uzaklaştırma)] seçeneğini seçin ve alt menüdeki FOCUS (Near/Far) [ODAK (Yakın/Uzak)] düğmesine basın.

MENÜ ekranından çıkmak için

[EXIT] (ÇIKIŞ) seçeneğini seçmek için ZOOM (In/Out) [ZOOM (Yakınlaştırma/Uzaklaştırma)] seçeneğini seçin ve ana menüdeki FOCUS (Near/ Far) [ODAK (Yakın/Uzak)] düğmesine basın.

Parametrelerinizi fabrika varsayılan ayarlarına yeniden başlatmak için

[INITIAL SET] (BAŞLANGIÇ AYARI) seçeneğini seçmek için ZOOM (In/Out) [ZOOM (Yakınlaştırma/ Uzaklaştırma)] seçeneğini seçin ve menüdeki FOCUS (Near/Far) [ODAK (Yakın/Uzak)] düğmesine basın.

MENU CAMERA ID 0 FOCUS SET AWB SET AE MODE AE LEVEL SPECIAL SET MOTION DET F OSD DISP P MASKING EXIT

FOCUS

FOCUS MODE PUSH AUTO

FOCUS DIST 50CM ZOOM START x1 ZOOM END x54 ZOOM SPEED QUICK ZTRK MODE AUTO INITIAL SET ON RETURN

OSD Düğmesi

FOCUS (ODAK) düğmeleri

ZOOM düğmeleri

SEL (SEÇ) düğmesi

Arrow (Ok) düğmeleri

CLR (TEMİZLE) Düğmesi

LCC-K1000 Denetleyicisi (İsteğe Bağlı)

19

Camera Identification (Kamera Kimlik) Ayarı

Yalnızca kameranın kimliğini görüntüler. Kimlik ayarlamak istiyorsanız, iç 8 bit DIP düğmeyi kullanın.

• Kamera Kimliği 0, kamera kimlik numarasından bağımsız olarak bütün kamerayı denetleyebilir.

Focus (Odak) Ayarı

AF hatasından veya Odak dışından sakınmak için, Denetleyicinin ‘Uzaktan Sıfırlama’ komutu ile LENS sisteminin başlatılması tavsiye edilir.

Genel İşlem

1. İmleci, [MENU] (MENÜ) ekranındaki [FOCUS

SET] (ODAK AYARI) ayarına taşıyın.

2. Sağ tuşa basın, FOCUS (ODAK) ayar menüsü

belirir.

3. İmleci istenilen seçeneğe hareket ettirin.

4. Bir seçenek (veya değer) seçin.

5. [FOCUS] (ODAK) ayarını fabrika ayarına

sıfırlamak için [FOCUS] (ODAK) menüsündeki [INITIAL SET] (BAŞLANGIÇ AYARI) seçeneğini kullanın.

6. Önceki menüye geri dönmek için [FOCUS]

(ODAK) menüsündeki [RETURN] (GERİ DÖN) seçeneğini kullanın.

Focus Mode (Odak Modu) Ayarı

[FOCUS] (ODAK) menüsü üzerindeki [FOCUS MODE] (ODAK MODU) seçeneğini seçin ve aşağıdaki modu seçin.

• PUSH AUTO(OTOMATİK BAS): Otomatik odak, yalnızca denetleyici üzerindeki (Push Auto) Otomatik Bas tuşu basılıysa etkinleştirilir.

• MANUAL (MANUEL): Odak, yalnızca denetleyici üzerindeki FOCUS (NEAR or FAR) [ODAK (YAKIN veya UZAK)] tuşları basılıysa etkinleşir.

• AUTO(OTOMATİK): Otomatik odak, manuel yatay kaydırma, eğme veya zoom işlemi manuel olarak uygulanırsa otomatik olarak etkinleşir.

Not:

• Eğer Otomatik odak modundayken, denetleyici üzerindeki FOCUS (NEAR or FAR) [ODAK (YAKIN veya UZAK)] düğmesine basarsanız, odak modu otomatik olarak [MANUAL] (MANUEL) moduna değişir.

• Eğer Yatay Kaydırma/Eğme işlemi sırasında tam zamanlı olarak otomatik odak modunu etkinleştirmek istiyorsanız, odak modunu AUTO (OTOMATİK) olarak ayarlayın.

Focus Distance (Odak Mesafesi) ayarı

Odak için minimum çekme mesafesini seçer. [FOCUS] (ODAK) menüsü üzerindeki [FOCUS DIST] (ODAK MESAFESİ) seçeneğini seçin ve bir Odak Mesafesi değeri seçin. (1CM, 10CM, 50CM, 1M, 3M, 5M)

FOCUS

FOCUS MODE PUSH AUTO

FOCUS DIST 50CM ZOOM START x1 ZOOM END x54 ZOOM SPEED QUICK ZTRK MODE AUTO INITIAL SET ON RETURN

FOCUS

FOCUS MODE PUSH AUTO

FOCUS DIST 50CM ZOOM START x1 ZOOM END x54 ZOOM SPEED QUICK ZTRK MODE AUTO INITIAL SET ON RETURN

FOCUS

FOCUS MODE PUSH AUTO

FOCUS DIST 50CM

ZOOM START x1 ZOOM END x54 ZOOM SPEED QUICK ZTRK MODE AUTO INITIAL SET ON RETURN

MENU

CAMERA ID 0

FOCUS SET AWB SET AE MODE AE LEVEL SPECIAL SET MOTION DET F OSD DISP P MASKING EXIT

20

Zoom Start (Zoom Başlangıcı) ayarı

Bir zoom başlangıç konumu seçer. [FOCUS] (ODAK) menüsü üzerindeki [ZOOM START]

(ZOOM BAŞLANGICI) seçeneğini seçin ve bir zoom başlangıç konumu seçin. (x1 - x26)

Zoom End (Zoom Bitişi) ayarı

Bir zoom bitiş konumu seçer. [FOCUS] (ODAK) menüsü üzerindeki [ZOOM END]

(ZOOM BİTİŞİ) seçeneğini seçin ve bir zoom bitiş konumu seçin. (Zoom Başlangıç konumu+1 – x54)

Zoom Speed (Zoom Hızı) ayarı

Bir zoom hızı seçer. [FOCUS] (ODAK) menüsü üzerindeki [ZOOM

SPEED] (ZOOM HIZI) seçeneğini seçin ve bir zoom hızı seçin. (SLOW, MIDDLE, QUICK) (YAVAŞ, ORTA, HIZLI)

Zoom Tracking Mode (Zoom İzleme Modu) Ayarı

Bir zoom izleme modu seçer. Zoom izleme, odaklanmış zoom yapma durumudur.

[FOCUS] (ODAK) menüsü üzerindeki [ZTRK MODE] (ZTRK MODU) seçeneğini seçin ve bir zoom izleme modu (AUTO, MANUAL) (OTOMATİK,MANUEL) seçin.

FOCUS

FOCUS MODE PUSH AUTO FOCUS DIST 50CM

ZOOM START x1

ZOOM END x54 ZOOM SPEED QUICK ZTRK MODE AUTO INITIAL SET ON RETURN

FOCUS

FOCUS MODE PUSH AUTO FOCUS DIST 50CM ZOOM START x1

ZOOM END x54

ZOOM SPEED QUICK ZTRK MODE AUTO INITIAL SET ON RETURN

FOCUS

FOCUS MODE PUSH AUTO FOCUS DIST 50CM ZOOM START x1 ZOOM END x54

ZOOM SPEED QUICK

ZTRK MODE AUTO INITIAL SET ON RETURN

FOCUS

FOCUS MODE PUSH AUTO FOCUS DIST 50CM ZOOM START x1 ZOOM END x54 ZOOM SPEED QUICK

ZTRK MODE AUTO

INITIAL SET ON RETURN

21

White Balance Control (Beyaz Dengesi Kontrolü) Ayarları

AWB menüsünü kullanarak beyaz dengesi seçeneklerini ayarlayabilirsiniz.

Genel İşlem

1. İmleci, [MENU] (MENÜ) ekranındaki [AWB SET] (AWB AYARI) ayarına taşıyın.

2. Sağ tuşa basın, AWB ayar menüsü belirir.

3. İmleci istenilen seçeneğe hareket ettirin.

4. Bir seçenek (veya değer) seçin.

5. [AWB] ayarını fabrika ayarına sıfırlamak için [AWB] menüsündeki [INITIAL SET] (BAŞLANGIÇ AYARI) seçeneğini kullanın.

6. Önceki menüye geri dönmek için [AWB] menüsündeki [RETURN] (GERİ DÖN) seçeneğini kullanın.

WBC (Beyaz Dengesi Kontrolü) Moduna Ayarlamak

Beyaz dengesi ayarı için dört moddan birini seçebilirsiniz.

[AWB] menüsü üzerindeki [WBC MODE] (WBC MODU) seçeneğini seçin ve aşağıdaki modu seçin.

• AUTO (Otomatik İzleme Beyaz Dengesi): Bu modda, renk sıcaklığı sürekli olarak izlenir ve bu yüzden beyaz dengesi otomatik olarak ayarlanır. Uygun beyaz dengesi için renk sıcaklığı aralığı yaklaşık olarak 2.500 - 9.500K. Aşağıdaki koşullarda uygun beyaz dengesi elde edilemeyebilir:

1) Renk sıcaklığı 2.500 - 9.500K aralığının dışında olduğunda.

2) Sahne, mavi gökyüzü veya güneşin batışı gibi çoğunlukla yüksek renk sıcaklığı olan nesneler içerdiğinde.

3) Sahne nemli olduğunda.

• INDOOR (İÇ MEKAN): Uygun beyaz dengesi için renk sıcaklığı aralığı yaklaşık olarak 3 200K.

• OUTDOOR (DIŞ MEKAN): Uygun beyaz dengesi için renk sıcaklığı aralığı yaklaşık olarak 5.100K.

• MANUAL (MANUEL): Beyaz dengesi seçeneklerini el ile ayarlayabilirsiniz.

1) RED ADJUST (KIRMIZI AYARI): Optimum düzeyde kırmızı kuvvetlendirme alır.

2) BLUE ADJUST (MAVİ AYARI): Optimum düzeyde mavi kuvvetlendirme alır.

• PUSH AUTO (OTOMATİK BAS): Beyaz Dengesi otomatik olarak ayarlanacaktır.

MENU

CAMERA ID 0 FOCUS SET

AWB SET

AE MODE AE LEVEL SPECIAL SET MOTION DET F OSD DISP P MASKING EXIT

AWB

WBC MODE AUTO

RED ADJUST NOT USED BLUE ADJUST NOT USED INITIAL SET ON RETURN

AWB

WBC MODE MANUAL RED ADJUST 124 BLUE ADJUST 92

INITIAL SET OFF RETURN

22

Exposure (Pozlama) Ayarları

[AE] menüsünü kullanarak pozlama seçeneklerini ayarlayabilirsiniz.

Genel İşlem

1. İmleci, [MENU] ekranındaki [AE] ayarına taşıyın.

2. Sağ tuşa basın, pozlama ayar menüsü belirir.

3. İmleci istenilen seçeneğe hareket ettirin.

4. Bir seçenek (veya değer) seçin.

5. [AE] ayarını fabrika ayarına sıfırlamak için [AE] menüsündeki [INITIAL SET] (BAŞLANGIÇ AYARI) seçeneğini kullanın.

6. Önceki menüye geri dönmek için [AE] menüsündeki [RETURN] (GERİ DÖN) seçeneğini kullanın.

AE Mode (AE Modu) ayarı

Automatic Exposure (Otomatik Pozlama) modunu seçer. [AE] menüsü üzerindeki [AE MODE] seçeneğini seçin ve automatic Exposure (Otomatik Pozlama) modu seçin.

• AUTO(OTOMATİK): Pozlamayı otomatik olarak telafi etmek için kullanın.

• IRIS MAN (MANUEL İRİS): Lens İrisinin değerini değiştirmek için kullanılır (Lens İRİSİ manuel olarak takılır ve pozlama telafisi eylemi AGC’ye bağlıdır.)

• SLOW MAN (MANUEL YAVAŞ): Elektronik Hassasiyet değişimi kullanılabilir (x1 FIX – x20 FIX). (Kameranın Elektronik Hassasiyeti manuel olarak ayarlanır.)

• SHUT MAN (MANUEL DEKLANŞÖR): Deklanşör Hızı kontrolünü değiştirmek için kullanın. Bu kez, AE modu otomatik olarak çalışır (10 adım kontrol mümkündür.)

Iris Adjust (Iris Ayarı) ayarı

Bir iris pozlama değeri seçer. Bu seçenek yalnızca [AE MODE] (AE MODU), [IRIS MAN] (MANUEL İRİS) ayarına ayarlandığında kullanılabilir.

[AE] menüsü üzerindeki [IRIS ADJUST] (İRİS AYARI) seçeneğini seçin ve bir değer seçin. (0 - 255)

MENU

CAMERA ID 0 FOCUS SET AWB SET

AE MODE

AE LEVEL SPECIAL SET MOTION DET F OSD DISP P MASKING EXIT

AE

AE MODE AUTO

IRIS ADJUST AUTO AGC ADJUST AUTO BRIGHTNESS 128 BACKLIGHT OFF E SENSITIVE x10 AUTO FLICKERLESS OFF SHUTTER AUTO INITIAL SET ON RETURN

AE

AE MODE AUTO

IRIS ADJUST AUTO AGC ADJUST AUTO BRIGHTNESS 128 BACKLIGHT OFF E SENSITIVE x10 AUTO FLICKERLESS OFF SHUTTER AUTO INITIAL SET ON RETURN

AE

AE MODE AUTO

IRIS ADJUST AUTO

AGC ADJUST AUTO BRIGHTNESS 128 BACKLIGHT OFF E SENSITIVE x10 AUTO FLICKERLESS OFF SHUTTER AUTO INITIAL SET ON RETURN

23

Otomatik Kuvvetlendirme Kontrolü (AGC) ayarı

Eğer görüntüler çok koyuysa, görünütleri daha açık hale getirmek için maksimum [AGC] değerini değiştirin. Bu seçenek yalnızca [AE MODE] (AE MODU), [SLOW MAN] (MANUEL YAVAŞ) veya [SHUT MAN] (MANUEL DEKLANŞÖR) ayarına ayarlandığında kullanılabilir.

[AE] menüsü üzerindeki [AGC ADJUST] (AGC AYARI) seçeneğini seçin ve bir değer seçin. (0 - 7)

Brightness (Parlaklık) Ayarı

Lens irisi, nesnenin parlaklığına dikkat edilmeksizin ayarladığınız değere ayarlanır. Bu seçenek yalnızca [AE MODE] (AE MODU), [AUTO] (OTOMATİK) ayarına ayarlandığında kullanılabilir.

[AE] menüsü üzerindeki [BRIGHTNESS] (PARLAKLIK) seçeneğini seçin ve bir değer seçin. (0 - 255)

Backlight (Arka Işık) ayarı

Arka ışık vererek karanlıkta kalan bir görüntüyü güçlendirir.

[AE] menüsü üzerindeki [BACKLIGHT] (ARKA IŞIK) seçeneğini seçin ve bir değer seçin.

• OFF (KAPALI): Arka ışık telafisi kullanılmaz.

• ON (AÇIK): Arka ışık telafisi kullanılır.

• AUTO (Otomatik arka ışık telafisi): Eğer sıradan bir kamera kullanıyorsanız, nesnenin arkasındaki yoğun ve yoğunlaşan aydınlık olduğunda, arka ışık görüntüyü monitör ekranında gölgeleyecektir. Arka Işık işlevi, net bir görüntü sağlamak için bütün aydınlatma ortamlarında bu arka ışık efektini engeller.

• WDR: WDR kamera, özellikle bir bina içinde pencere fotoğrafları çekmek için ekran profilini genişleten son teknolojidir. Kısacası iç mekan ve dış mekan konumunu oldukları gibi net bir şekilde canlandırır.

AE

AE MODE AUTO IRIS ADJUST AUTO

AGC ADJUST 0

BRIGHTNESS 128 BACKLIGHT OFF E SENSITIVE x10 AUTO FLICKERLESS OFF SHUTTER AUTO INITIAL SET ON RETURN

AE

AE MODE AUTO IRIS ADJUST AUTO AGC ADJUST 0

BRIGHTNESS 128

BACKLIGHT OFF E SENSITIVE x10 AUTO FLICKERLESS OFF SHUTTER AUTO INITIAL SET ON RETURN

AE

AE MODE AUTO IRIS ADJUST AUTO AGC ADJUST 0 BRIGHTNESS 128

BACKLIGHT OFF

E SENSITIVE x10 AUTO FLICKERLESS OFF SHUTTER AUTO INITIAL SET ON RETURN

24

Electronic Sensitive (Elektronik Hassasiyet) ayarı

Elektronik hassasiyet arttırma işlevi, az ışıklı şartlarda hassasiyeti arttırmak için deklanşör hızını değiştirir.

Bu seçenek yalnızca [AE MODE] (AE MODU), [AUTO] (OTOMATİK) veya [SLOW MAN] (MANUEL YAVAŞ) ayarına ayarlandığında kullanılabilir.

[AE] menüsü üzerindeki [E SENSITIVE] (E HASSASİYET) seçeneğini seçin ve bir değer seçin.

Elektronik Hassasiyet için kullanılan iki mod şunlardır: AUTO (OTOMATİK) mod: OFF (KAPALI), x2 AUTO - x20 AUTO (Eğer x20

AUTO seçeneğini seçerseniz, hassasiyet otomatik olarakthe x20’ye yükselecektir.)

SLOW MAN (MANUEL YAVAŞ) modu: x1 FIX - x20 FIX (Eğer x20 FIX seçerseniz, hassasiyet

otomatik olarak sabit x20’ye yükselecektir.)

Flickerless (Titreşim Giderme) Ayarı

Resmin titreşimini gidermek için kullanın. Bu seçenek yalnızca [AE MODE] (AE MODU), [AUTO] (OTOMATİK) ayarına ayarlandığında kullanılabilir.

[AE] menüsü üzerindeki [FLICKERLESS] (TİTREŞİM GİDERME) seçeneğini seçin ve bir seçenek seçin (ON veya OFF) (AÇIK veya KAPALI). Titreşim gidermeyi kaldırmak için [ON] (AÇIK) seçeneğine ayarlayın.

Shutter Speed (Deklanşör Hızı) Ayarı

AUTO, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000, 1/20000 ve 1/50000 saniye arasından bir deklanşör hızı seçebilirsiniz. Bu seçenek yalnızca [AE MODE] (AE MODU), [AUTO] (OTOMATİK) ve [FLICKERLESS] (TİTRESİM GİDERME) ayarı [OFF] (KAPALI) olarak ayarlandığında kullanılabilir.

[AE] menüsü üzerindeki [SHUTTER] (DEKLANŞÖR) seçeneğini seçin ve bir deklanşör hızı seçin.

AE

AE MODE AUTO IRIS ADJUST AUTO AGC ADJUST 0 BRIGHTNESS 128 BACKLIGHT OFF

E SENSITIVE x10 AUTO

FLICKERLESS OFF SHUTTER AUTO INITIAL SET ON RETURN

AE

AE MODE AUTO IRIS ADJUST AUTO AGC ADJUST 0 BRIGHTNESS 128 BACKLIGHT OFF E SENSITIVE x10 AUTO FLICKERLESS OFF

SHUTTER AUTO

INITIAL SET ON RETURN

AE

AE MODE AUTO IRIS ADJUST AUTO AGC ADJUST 0 BRIGHTNESS 128 BACKLIGHT OFF E SENSITIVE x10 AUTO

FLICKERLESS OFF

SHUTTER AUTO INITIAL SET ON RETURN

25

Auto Exposure Level (Otomatik Pozlama Düzeyi) Ayarları

[AE LEVEL] (AE DÜZEYİ) menüsünü kullanarak pozlama seçeneklerini ayarlayabilirsiniz.

Genel İşlem

1. İmleci, [MENU] (MENÜ) ekranındaki [AE LEVEL] (AE DÜZEYİ) ayarına taşıyın.

2. Sağ tuşa basın,otomatik pozlama düzeyi ayar menüsü belirir.

3. İmleci istenilen seçeneğe hareket ettirin.

4. Bir seçenek (veya değer) seçin.

5. [AE LEVEL] (AE DÜZEYİ) ayarını fabrika ayarına sıfırlamak için [AE LEVEL] (AE DÜZEYİ) menüsündeki [INITIAL SET] (BAŞLANGIÇ AYARI) seçeneğini kullanın.

6. Önceki menüye geri dönmek için [AE LEVEL] (AE DÜZEYİ) menüsündeki [RETURN] (GERİ DÖN)seçeneğini kullanın.

BLC (Arka Işık Telafisi) Düzeyi Ayarı

BLC (arka ışık telafisi) düzeyi seçer. [AE LEVEL] (AE DÜZEYİ) menüsündeki [BLC

LEVEL] (BLC DÜZEYİ) seçeneğini seçin ve istenilen düzeyi seçin (0-255).

WDR (Geniş Dinamik Aralık) Düzeyi ayarı

WDR (Geniş Dinamik Aralığı) için bir düzey seçer . [AE LEVEL] (AE DÜZEYİ) menüsündeki [WDR

LEVEL] (WDR DÜZEYİ) seçeneğini seçin ve istenilen düzeyi seçin (0-255).

MENU

CAMERA ID 0 FOCUS SET AWB SET AE MODE

AE LEVEL

SPECIAL SET MOTION DET F OSD DISP P MASKING EXIT

AE LEVEL

BLC LEVEL 176

WDR LEVEL 6 INITIAL SET ON RETURN

AE LEVEL

BLC LEVEL 176

WDR LEVEL 6 INITIAL SET ON RETURN

AE LEVEL

BLC LEVEL 176

WDR LEVEL 6

INITIAL SET ON RETURN

26

Özel Ayarlar

[SPECIAL] (ÖZEL) menüsünü kullanarak özel seçenekleri ayarlayabilirsiniz.

Genel İşlem

1. İmleci, [MENU] (MENÜ) ekranındaki [SPECIAL SET] (ÖZEL AYAR) ayarına taşıyın.

2. Sağ tuşa basın, [SPECIAL] (ÖZEL) ayar menüsü belirir.

3. İmleci istenilen seçeneğe hareket ettirin.

4. Bir seçenek (veya değer) seçin.

5. [SPECIAL] (ÖZEL)ayarını fabrika ayarına sıfırlamak için [SPECIAL] (ÖZEL)menüsündeki [INITIAL SET] (BAŞLANGIÇ AYARI) seçeneğini kullanın.

6. Önceki menüye geri dönmek için [SPECIAL] (ÖZEL) menüsündeki [RETURN] (GERİ DÖN) seçeneğini kullanın.

User Title (Kullanıcı Başlığı) Ayarı

Kamerayı bağımsız olarak adlandırabilirsiniz.

1. İmleci, [SPECIAL] (ÖZEL) menüsündeki [USER TITLE] (KULLANICI BAŞLIĞI) ayarına taşıyın. Ok işareti belirir.

2. Ok işaretini istenilen konuma taşıyın ve bir karak

-

ter seçin.

3. Adım 2’yi tekrarlayarak kalan karakterleri ayarlayın.

Sharpness (Netlik) Ayarı

Görüntü hatlarını netleştirir. [SPECIAL] (ÖZEL) menüsü üzerindeki

[SHARPNESS] (NETLİK) seçeneğini seçin ve bir değer seçin. (0 - 255)

MENU

CAMERA ID 0 FOCUS SET AWB SET AE MODE AE LEVEL

SPECIAL SET

MOTION DET F OSD DISP P MASKING EXIT

SPECIAL

m

USER TITLE

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

SHARPNESS 112 COLOR ON NEGATIVE OFF D EFFECT NONE INITIAL SET ON RETURN

SPECIAL

m

USER TITLE

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

SHARPNESS 112 COLOR ON NEGATIVE OFF D EFFECT NONE INITIAL SET ON RETURN

SPECIAL

USER TITLE

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

SHARPNESS 112

COLOR ON NEGATIVE OFF D EFFECT NONE INITIAL SET ON RETURN

27

Color (Renk) Ayarı

Görüntülenen resmi gri ölçü veya renge değiştirebilirsiniz.

[SPECIAL] (ÖZEL) menüsü üzerindeki [COLOR] (RENK) seçeneğini seçin ve bir seçenek seçin (ON veya OFF) (AÇIK veya KAPALI). Resmi renkli görüntülemek için [ON] (AÇIK) seçeneğini ayarlayın. Resmi gri ölçülü görüntülemek için [OFF] (KAPALI) seçeneğini ayarlayın.

Negative (Negatif) Ayarı

Negatif efektini seçebilirsiniz. [SPECIAL] (ÖZEL) menüsü üzerindeki [NEGATIVE]

(NEGATİF) seçeneğini seçin ve bir seçenek seçin (ON veya OFF) (AÇIK veya KAPALI).

Digital Effect (Dijital Efekt) Ayarı

Dijital Efekt seçeneği ayarlanamaz.

SPECIAL

USER TITLE

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

SHARPNESS 112

COLOR ON

NEGATIVE OFF D EFFECT NONE INITIAL SET ON RETURN

SPECIAL

USER TITLE

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

SHARPNESS 112 COLOR ON NEGATIVE OFF

D EFFECT NONE

INITIAL SET ON RETURN

SPECIAL

USER TITLE

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

SHARPNESS 112 COLOR ON

NEGATIVE OFF

D EFFECT NONE INITIAL SET ON RETURN

28

Motion Detection (Hareket Algılama) Ayarı

Hareket algılama, parlaklık düzeyindeki değişiklikleri izleyerek sahnedeki nesneleri tespit edebilir. Hareket algılama için hassasiyet düzeyini seçebilirsiniz. Bu kamera uyumlu bir akıllı CCTV sistemine bağlandığında, kamera video sinyaliyle çoklayarak bir alarm sinyali iletir.

1. İmleci, [MENU] (MENÜ) ekranındaki [MOTION DET] (HAREKET ALGILAMA) ayarına taşıyın.

2. Sağ tuşa basın, [MOTION] (HAREKET) ayar menüsü belirir.

3. Kullanmak için [DETECTION] (ALGILAMA) seçeneğini [ON] (AÇIK) olarak ayarlayın.

4. [LEVEL] (DÜZEY) seçeneğini kullanarak optimum düzeyde algılama sağlayın (21 düzey).

5. Gündüz / Gece işlevi için [DAY/NIGHT] (GÜNDÜZ/GECE) seçeneğini kullanın. AUTO (OTOMATİK): Resim karanlık ise kamera siyah-beyaz modu seçer, resim yeterince parlaksa renkli modu seçer. NIGHT (GECE): Siyah-beyaz modu etkin. DAY (GÜNDÜZ): Renk modu etkin.

6. [MOTION] (HAREKET) ayarını fabrika ayarına sıfırlamak için [MOTION] (HAREKET) menüsündeki [INITIAL SET] (BAŞLANGIÇ AYARI) seçeneğini kullanın.

7. Önceki menüye geri dönmek için [MOTION] (HAREKET) menüsündeki [RETURN] (GERİ DÖN) seçeneğini kullanın.

Function On-Screen Display (İşlevi Ekranda Görüntüleme) Ayarı

[F OSD] (OSD İŞLEVİ) menüsünü kullanarak İşlevi Ekranda Görüntüleme seçeneklerini ayarlayabilirsiniz.

Bu kameradaki İşlevi Ekranda Görüntüle ayarı açılabilir veya kapatılabilir.

1. İmleci, [MENU] (MENÜ) ekranındaki [F OSD DISP] (OSD İŞLEVİ EKRANI) ayarına taşıyın.

2. Sağ tuşa basın, [F OSD] (OSD İŞLEVİ) ayar menüsü belirir.

3. Bir seçenek seçin (DISP ON veya OFF) (EKRAN AÇIK veyaKAPALI).

• DISP ON (EKRAN AÇIK): İşlevi Ekranda

Görüntüleme ayarını ekranda görüntüler.

• OFF (KAPALI): İşlevi Ekranda Görüntüle ayarı

ekranda görüntülenmez.

4. [F OSD] (OSD İŞLEVİ) ayarını fabrika ayarına sıfırlamak için [F OSD] (OSD İŞLEVİ) menüsündeki [INITIAL SET] (BAŞLANGIÇ AYARI) seçeneğini kullanın.

5. Önceki menüye geri dönmek için [F OSD] (OSD İŞLEVİ) menüsündeki [RETURN] (GERİ DÖN) seçeneğini kullanın.

MENU

CAMERA ID 0 FOCUS SET AWB SET AE MODE AE LEVEL SPECIAL SET

MOTION DET

F OSD DISP P MASKING EXIT

MOTION

DETECTION ON

LEVEL 10 DAY/NIGHT AUTO INITIAL SET ON RETURN

MENU

CAMERA ID 0 FOCUS SET AWB SET AE MODE AE LEVEL SPECIAL SET MOTION DET

F OSD DISP

P MASKING EXIT

F OSD

FUNCTION DISP ON

MOTION DET DISP ON CAMERA ID DISP ON ZOOM MAG DISP ON USER TITLE DISP ON INIT TITLE DISP ON INITIAL SET ON RETURN

29

Privacy Masking (Gizlilik Maskeleme) Ayarı

Gizlilik Bölgesi Ayarı için LCC-K1000 kullanma veya denetleyiciyi Multix protokolüyle birlikte kullanma.

Bu işlevin amacı, ekran siyah bölmesini seçerek ekranda görüntülenmemesini sağlayarak kişisel gizliliği korumaktır.

En fazla 8 bölge kaydedilebilir. Bölge numarası seçimi ve parametre ayarı için alt menüler sağlanmıştır.

LCC-K1000 kullanarak yeni bir gizlilik bölgesi kaydetme

1. Set Up (Ayarla) düğmesine basın ve [PRIVACY ZONE] (GİZLİ BÖLGE) simgesini seçin.

2. SEL (SEÇ) düğmesine basın. [PRIVACY ZONE] (GİZLİ BÖLGE) ayarı için alt menü belirecektir.

3. [Set Zone Area] (Bölge Alanını Ayarla) seçeneğini belirleyip SEL (SEÇ) düğmesine basın. Alt menü görüntülenir.

4. Bölge dizin numarasını seçmek için sayı düğmelerini kullanın ve ardından SEL (SEÇ) düğmesine basarak onaylayın. Monitörün ortasında mavi bölge çerçevesi görüntülenir.

5. Hareket çubuğuyla istediğiniz konum bölge çer

-

çevesine gelecek şekilde yatay kaydırma, eğme ve yakınlaştırma konumunu ayarlayın. Gizlilik maskesi bölgesini taşıyamazsınız ve gizlilik maskesi bölgesinin boyutunu değiştiremezsiniz.

6. SEL (SEÇ) düğmesine basın. Maske rengi gri olarak değişecektir. Gizlilik bölgesi ayarı tamamlanır ve ayar kameranın belleğine alınır.

7. Başka konumlar eklemek için 3-6 adımlarını tekrarlayın.

Multix protolüyle başka bir denetleyici kullanarak yeni bir gizlilik bölgesi kaydetmek için

Gizlilik maskesi bölgesi ayarlamak için LCCK1000 kullanmalısınız. Başka bir denetleyiciyi

kullanıyorsanız veya üniteyi Multix Protokolüyle kullanıyorsanız, aşağıdaki adımlara başvurunuz.

1. Gizlilik maskesi bölgesini ayarlarken, monitörün merkezinde mavi bölge çerçevesini görüntülemek için aşağıdaki komutu kullanın.

2. İstediğiniz konum bölge çerçevesine gelecek şekilde yatay kaydırma, eğme ve yakınlaştırma konumunu ayarlayın.

3. Gizlilik maskesi ayarını onaylamak için aşağıdaki komutu kullanın.

4. Gizlilik bölgesi ayarları tamamlandığında, maske rengi gri olarak değiştirilir. Ayarlar kameranın belleğine alınır.

Notlar:

• Sağlama Toplamı, sağlama toplamı haricindeki bütün baytların 8 bit sağlaması yapılarak hesaplanır.

• Kameranın P MASKING(P MASKELEME) menüsü seçeneği fabrika kontrolü için kullanılır. Gizlilik maskesi bölgesini kameranın (P MASKELEME) menüsü seçeneğini kullanarak ayarlarsanız, gizlilik maskesi işlevi bozukluğa yol açabilir.

• Bütün protokolü öğrenmek için lütfen yetkili servis merkezine veya satın aldığınız yere başvurunuz.

Guide Code 0x01 Dome ID 0x81 0x01 Index of 0x00 Check (0xE5) Mask sum

Guide Code 0x01 Dome ID 0x81 0x02 Index of 0x00 Check (0xE5) Mask sum

30

Teknik Özellikler

Sinyal Sistemi NTSC (Yüksek Çözünürlük) PAL (Yüksek çözünürlük)

Kaldırma Cihazı 1/4 inç EX-view HAD CCD Toplam Piksel Sayısı 410K 470K S/N Oranı 50 Db’den Fazla Yatay Çözünürlük 520 TV Hattından Daha Fazla Lens X 27 Zoom (F 1.5 (W), F 3.8 (T) f= 3,25-88.0 mm) Çekme Mesafesi Tele (1,2m), Wide (Geniş) (0,01 m) Ekran Menüsü On/Off Minimum Aydınlatma 1 Lux (F1.5, normal deklanşör)

0.03 Lux (20 Alan Toplamı)/ 0 Lux (Kızılötesi ON (AÇIK): Gece Modu)

Dijital Zoom x 2: Temel (WDR’de Off (Kapalı) Senk. Sistemi Dahili Beyaz Dengesi Auto (ATW) (Otomatik)/ Indoor (İç Mekan)/ Outdoor (Dış Mekan)/

Manual (Manuel)/ Push Auto (Otomatik Bas) Kontrol Yöntemi RS-485 Kontrolü Alarm Girişi 4 Kanal Video Çıkışı Kompozit Çıkış 1 Vp-p, 75Ω Elektronik Deklanşör 1/60 - 1/50,000 San (10 Adım) 1/50 - 1/50,000 San (10 Adım) Titreşim Giderme Modu Manuel On/Off (Açık/Kapalı) İris Kontrolü Auto (Otomatik) / Manual (Manuel) Geniş Dinamik Aralık Çift Deklanşör kontrolü (Dinamik Aralık’ın 128 katı) Yatay Kaydırma Aralığı (Hızı) 0° - 350° (120° / San) Eğme Aralığı (Hızı) 0° - 180° (120° / San) Gizlilik Bölgesi 8 Alan Aktif Programlanabilir Bölge Ön Ayar / Kimlik 128 Konum / 256 Otomatik Yatay Kaydırma 2 - 8 nokta Desen Maks. 5 dakika Group Tour (Grup Gezintisi) Maks. 9 Grup Çalışma Sıcaklığı -10° - 50°C Muhafaza Sıcaklığı -20° - 60°C Güç Kaynağı DC 12V Güç Tüketimi Maks. 12W Boyut (ø x H) ø174 x 167.3 mm Ağırlık Yaklaşık 2,9Kg

Referans

31

P/NO : MFL40426679

Lg LPT-OS551HQ, LPT-OS553HQ user Manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual
