Lg L1752T, L1952T, L1752TX, L1952TX, L1752TQ User Manual [pt]

Guia do usuário

L1752T

L1952T
L1752TX
L1952TX

L1752TQ
L1952TQ

L1752TR
L1952TR

Certifique-se de que lê as Precauções Importantes antes de utilizar o

produto.
Mantenha o Guia do usuário (CD) em um local de fácil acesso, para
futuras consultas.

Observe a etiqueta colada no produto e passe essas informações ao

revendedor quando solicitar manutenção.

Cuidados importantes

Este aparelho foi projetado e produzido para assegurar sua segurança pessoal. No
entanto, o uso indevido pode provocar choque elétrico ou incêndio. Para permitir a
operação correta de todas as proteções incorporadas neste monitor, observe as
seguintes regras básicas para instalação, uso e manutenção.

Segurança

Use somente o cabo elétrico fornecido com o aparelho. Caso seja utilizado outro cabo
elétrico, que não o fornecido pelo fornecedor, verifique se ele é aprovado pelos padrões
nacionais aplicáveis. Se o cabo de alimentação estiver com algum tipo de problema, entre em
contato com o fabricante ou com o fornecedor de serviço autorizado mais próximo para
substituí-lo.

O cabo de alimentação é utilizado como o dispositivo principal de desconexão. Depois da
instalação, verifique se o acesso à tomada é fácil.

Somente use o monitor com uma das fontes de alimentação indicadas nas especificações
deste manual ou listadas no monitor. Caso não tenha certeza do tipo de fonte de alimentação
que possui em casa, consulte o revendedor.

Tomadas de corrente alternada sobrecarregadas e cabos de extensão são perigosos. Assim
como o são cabos de alimentação desfiados e conectores quebrados, que podem provocar
incêndio ou choque elétrico. Procure um técnico de manutenção para troca.

Não abra o monitor:

Nenhuma peça pode ser manuseada pelo usuário.
Há voltagens perigosas, até mesmo quando estiver desligado.
Se o monitor não estiver funcionando adequadamente, entre em contato com o
revendedor.

Para evitar ferimentos pessoais:

Não coloque o monitor em uma prateleira inclinada, a menos que esteja seguro.
Somente use suportes recomendados pelo fabricante.

Para evitar incêndio ou riscos:

Sempre DESLIGUE o monitor quando deixar o recinto por um período longo. Nunca deixe
o monitor LIGADO quando sair de casa.
Não deixe que crianças joguem objetos dentro das aberturas do gabinete do monitor.
Algumas partes internas possuem voltagens perigosas.
Não acrescente acessórios que não tenham sido projetados para este monitor.
Durante uma tempestade com relâmpagos ou quando o monitor for deixado desligado e
sem uso por longos períodos, desligue-o da tomada.

F1

Cuidados importantes

Instalação

Não deixe que nada fique ou passe sobre o cabo de alimentação e não coloque o monitor
em lugares onde o cabo esteja sujeito a danos.

Não use este monitor próximo à água como, por exemplo, banheiras, lavatórios, pias de
cozinha, tanques de lavar roupa, em pisos molhados ou próximo a piscinas.
Os monitores são equipados com aberturas de ventilação no gabinete que permitem a
liberação do calor gerado durante seu funcionamento. Se essas aberturas forem
bloqueadas, o superaquecimento pode causar falhas que podem provocar incêndio. Então,
NUNCA:

bloqueie as aberturas de ventilação localizadas na parte inferior colocando o monitor em
cima de camas, sofás, tapetes etc.
posicione o monitor em uma instalação embutida a menos que haja ventilação
apropriada,
cubra as aberturas com panos ou qualquer outro tipo de material.
coloque o monitor próximo ou sobre um aquecedor ou outra fonte de calor.

Não esfregue ou bata o Active Matrix LCD em nada rígido uma vez que pode arranhá-lo,
estragá-lo ou danificá-lo permanentemente.

Não pressione a tela de cristal líquido com o dedo durante um longo período porque pode
resultar em fantasmas na imagem.

Alguns defeitos de ponto podem aparecer como manchas vermelhas, verdes ou azuis na
tela. No entanto, isso não terá nenhum impacto ou efeito no desempenho do monitor.

Se possível, use a resolução recomendada para obter uma melhor qualidade de imagem no
monitor de cristal líquido. Caso seja usado em um modo diferente da resolução
recomendada, algumas imagens escaladas ou processadas podem ser exibidas.
Entretanto, essa é uma característica do painel de cristal líquido de resolução fixa.

Limpeza

Desligue o monitor da tomada antes de limpar a tela.
Use um pano ligeiramente umedecido (e não molhado). Não use aerossol diretamente na

tela do monitor, porque o produto em excesso pode provocar choque elétrico.

Empacotamento

Não jogue fora a caixa de papelão nem o material de empacotamento para o caso de
precisar transportar o aparelho. Se precisar mandar o aparelho para outro lugar, coloque-o
novamente em sua embalagem original.

Descarte com segurança

A lâmpada fluorescente usada neste produto contém uma pequena quantidade de
mercúrio.
Não descarte este produto com o resto do lixo comum.
O descarte deste produto deve ser feito de acordo com a legislação de sua região.

F2

Conectando o monitor

REAR

REAR

R

E

A

R

R

E

A

R

FR
O

N

T

FR
O

N

T

Antes de conectar o monitor, verifique se ele, o sistema do computador e
outros dispositivos conectados estão desligados.

Conectando a base de sustentação

1. Coloque o monitor com a parte da frente para virada para baixo num pano

macio.

2. Monte o corpo da base no produto na direção correta, conforme mostrado na

figura. Empurre até escutar um clique.

corpo da base

3. Monte o apoio da base no corpo da base na direção correta.

4. Depois de montado que a base estiver montada, levante cuidadosamente o monitor

com a tela para frente.

corpo da base

apoio da base

Importante

A ilustração representa o modelo geral de conexão. O seu monitor pode ter
alguns itens diferentes dos mostrados na figura.

Uma vez conectada a base de sustentação, tente não desconectá-la.

Não coloque o produto de cabeça para baixo segurando-o pela base de
sustentação. O produto pode cair, ser danificado e ainda machucar o seu pé.

F3

Conectando o monitor

Para remover a coluna:

1. Coloque uma almofada ou um pano macio

sobre uma superfície plana.

2. Coloque o monitor virado para baixo

sobre a almofada ou pano macio.

3. Segure o produto da forma indicada e levante ligeiramente a coluna.

4. Mude a forma como segura a coluna da forma indicada e rode a base da coluna

na direcção da seta até ouvir um estalido.

parte superior

parte da base
da coluna

5. Puxe a coluna para fora para remover.

F4

Conectando o monitor

Para remover a base da coluna:

Tipo A

1. Certifique-se de que existem dois trincos

na parte inferior da base da coluna.

2.

Segure o corpo da coluna da forma indicada.

3. Pressione os dois trincos ao mesmo

tempo da forma indicada.

4. Continue a pressionar os dois trincos e utilize

a outra mão para segurar o corpo da coluna,
a fim de empurrar a base da coluna na
direcção da seta para remover.

5. O corpo da coluna e a base da coluna são separados com êxito.

F5

Conectando o monitor

Para remover a base da coluna:

Tipo B

2.

1. Certifique-se de que existem quatro trincos

na parte inferior da base da coluna.

Segure o corpo da coluna da forma
indicada.

3. Pressione os quatro trincos individualmente em direcção a cada extremidade.

4. Coloque a base da coluna numa superfície

plana e puxe o corpo da coluna para cima
enquanto segura a base da coluna com a
outra mão.

F6

5. O corpo da coluna e a base da coluna

são separados com êxito.

Conectando o monitor

20

Antes de conectar o monitor, verifique se ele, o computador e outros
dispositivos conectados estão desligados.

Posicionando o monitor

1. Ajuste a posição do painel de várias maneiras até encontrar a que lhe

proporciona mais conforto.

Movimento giratório : -5˚~20˚

Aviso : Quando ajustar o ângulo do ecrã, não coloque o dedo entre

a parte de cima do monitor e a base da coluna. Pode
magoar o(s) dedo(s).

Ergonômico

Para manter uma posição de visualização ergonômica e confortável, recomenda-se que o
ângulo de inclinação do monitor não exceda 5 graus.

F7F7

Conectando o monitor

Utilização do computador

1. Coloque o monitor em um local conveniente e bem ventilado perto da CPU..

2. Conecte o cabo de sinal. Quando conectado, aperte o parafuso para assegurar a conexão.

3. Conecte o cabo de alimentação em uma tomada adequada, de fácil acesso e perto do

monitor.

2

1

Cabo de alimentação

NOTA

Esta é uma representação
simplificada da visão da parte
traseira.
Essa visão traseira representa
um modelo geral; o seu
monitor pode ter um aspecto
diferente do mostrado.

Cabo de sinal

Sinal analógico

D-sub

Varia de acordo com o modelo.

PC

PC

MAC

Sinal digital

DVI

Conectado à
tomada

Conectado ao PC

Sinal digitalDVI(Esse recurso não está disponível em todos os países.)

Adaptador para Mac

Para Apple Macintosh, é preciso adquirir um adaptador para mudar
o conector D-sub VGA de 15 pinos e alta densidade (3 filas) do
cabo fornecido para um conector de 15 pinos de 2 filas.

2

1

4. Pressione o botão no painel frontal para ligar o monitor.

Quando o monitor é ligado, a "Função de configuração
automática da imagem" é executada.

(Somente modo analógico)

NOTA

‘Função de configuração automática da imagem’? Essa função fornece ao usuário as configurações ideais da

tela. Quando o usuário conecta o monitor pela primeira vez, essa função ajusta automaticamente a tela de acordo
com a configuração ideal para os sinais de entrada individuais. Se desejar ajustar o monitor enquanto em uso ou
executar essa função manualmente de novo, pressione o botão "AUTO/SET" no painel frontal do monitor.
Caso contrário você pode executar a opção "Conf fabrica" no menu de ajuste do OSD. Entretanto, note que essa
opção inicializa todos os itens de menu, exceto "Idioma".

F8

Funções do Painel de controle

Controles do painel frontal

Controle Função

Botão MENU

Use esse botão para começar ou terminar a exibição na tela.

OSD BLOQUEADO/DESBLOQUEADO

Esta função permite bloquear as configurações atuais de
controle, de forma que elas não possam ser alteradas
inadvertidamente.
Mantenha premido o botão MENU alguns segundos.
A mensagem "OSD BLOQUEADO" deve aparecer.
Pode desbloquear os controlos OSD quando desejar,
premindo o botão MENU alguns segundos. A mensagem
"OSD DESBLOQUEADO" deve aparecer.

Laterais

Botão

Tecla de acesso SOURCE (Origem)

Utilize esses botões para selecionar ou ajustar funções na
tela OSD.

Para obter mais informações, consulte a página F16.

Use este botão para ativar o conector D-Sub ou DVI. Este
recurso é usado quando dois computadores estão
conectados ao monitor. A definição padrão é D-Sub.

F9

Funções do Painel de controle

Controle Função

Botão AUTO /SET

Botão Power

Indicador Power
(gerenciamento de
energia)

Use esse botão para fazer uma seleção na tela.

AJUSTE AUTOMÁTICO DE IMAGEMNT

Quando ajustar as configurações de exibição,
sempre pressione o botão AUTO/SET antes de
realizar alguma modificação na tela. Isso ajustará
automaticamente a imagem do monitor para as
configurações ideais para o tamanho atual de
resolução de tela (modo de exibição).

O melhor modo de exibição é

Monitor de 17 polegadas: 1280 x 1024
Monitor de 19 polegadas: 1280 x 1024

Use esse botão para ligar ou desligar o monitor.

Esse indicador acende uma luz
monitor está operando normalmente(Modo ligado).
Se o monitor estiver no Modo Sleep (Espera - Economia
de energia), a cor deste indicador fica âmbar.

verde ou

azul quando o

F10F10F10

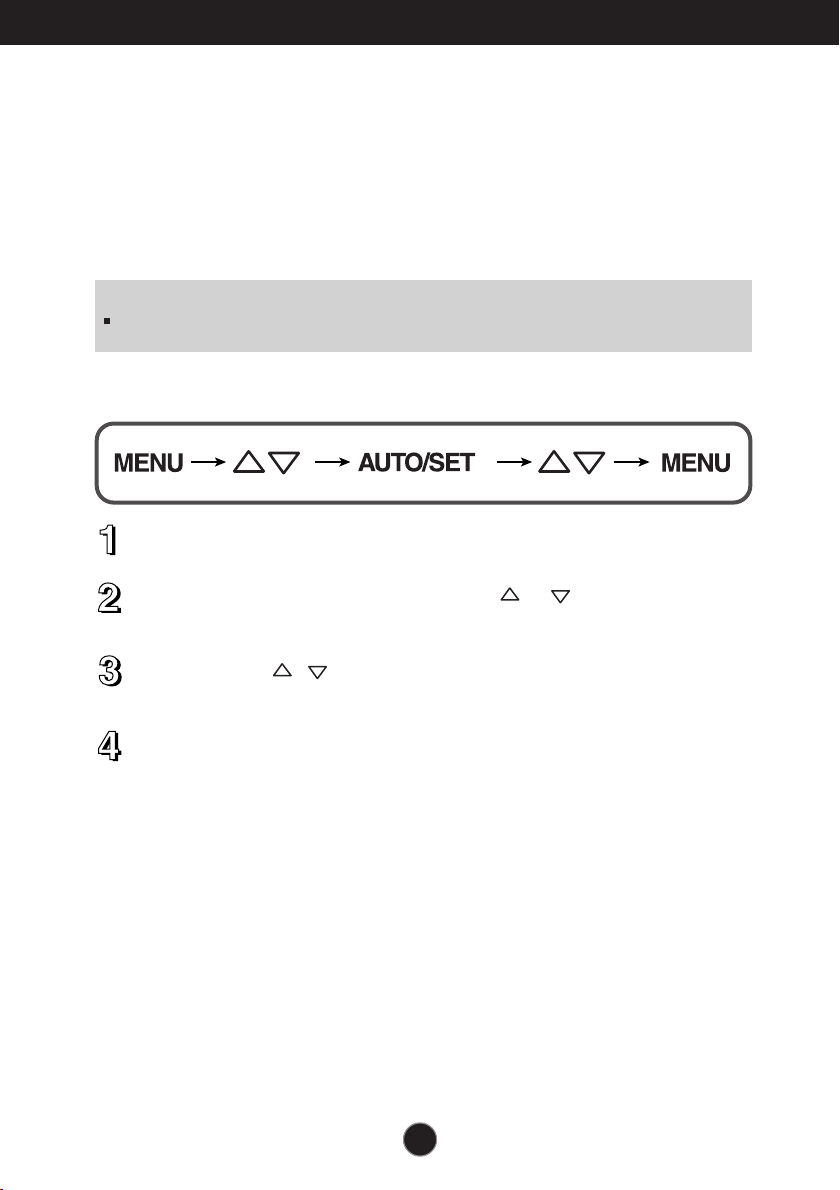

Ajuste do On Screen Display (OSD) Control (Controle na tela)

Ajuste da tela

Com o sistema On Screen Display Control, é rápido e fácil fazer ajustes no
tamanho da imagem, na posição e nos parâmetros operacionais do monitor
Abaixo, segue um pequeno exemplo para familiarizá-lo com o uso dos
controles. A próxima seção apresenta um perfil dos ajustes e das seleções
disponíveis que podem ser feitos usando o OSD.

NOTA

Espere pelo menos 30 minutos para que o monitor se estabilize antes de fazer qualquer
ajuste na imagem.

Para fazer ajustes no On Screen Display, siga estas etapas:

Pressione o botão MENU para exibir o menu principal do OSD.

Para ter acesso a um controle, use os botões ou . Quando o ícone
desejado estiver em destaque, pressione o botão AUTO/SET .

Utilize os botões / para ajustar a imagem para o nível desejado. Utilize
o botão AUTO/SET para selecionar outros itens do submenu.

Pressione o botão MENU uma vez para retornar ao menu principal para
selecionar outra função. Pressione o botão MENU duas vezes para sair da
tela OSD.

F11F11

Ajuste e seleção do On Screen Display (OSD)

A tabela a seguir indica todos os menus de configuração, controle e ajuste do
On Screen Display.

Menu principal

IMAGEM

COR

POSIÇÃO

SEGUIR

INSTALAÇÃO

Submenu A D Referência

BRILHO

CONTRASTE

GAMMA

PRÉ DEF

sRGB
6500K

Para ajustar o brilho e o
contraste da tela

Para personalizar a cor da
tela.

9300K

VERMELHO
VERDE

AZUL

HORIZONTAL
VERTICAL

RELOGIO
FASE

Para ajustar a posição da
tela.

Ajustar a frequência, ajuste
optimizado e nitidez do ecrã.

NITIDEZ

IDIOMA

POSIÇÃO
OSD

HORIZONTAL
VERTICAL

Para alterar o status da tela
para um ambiente
operacional personalizado.

BALANÇO BRANCOS
LUZ DE ALIMENTAÇÃO

CONF FABRICA

FLATRON
F-ENGINE

FILME/TEXTO
UTILIZADOR
NORMAL

Para selecionar ou
personalizar configurações
desejadas para imagens

: Ajustáveis
A: Entrada analógica
D: Entrada digital

NOTA

A ordem dos ícones pode ser diferente da apresentada dependendo do modelo (F12~F16).

F12F12

Ajuste e seleção do On Screen Display (OSD)

Anteriormente, foi apresentado o procedimento para seleção e ajuste de um
item usando o sistema OSD. Abaixo, estão listados os ícones, os nomes dos
ícones e as descrições dos ícones de todos os itens do Menu.

Pressione o botão MENU e o menu principal da tela OSD será exibido.

Nome do menu

Ícones

Submenus

Dica dos
botões

NOTA

Talvez os idiomas do menu OSD (On Screen Display, informações na tela) do monitor sejam
diferentes dos descritos no manual.

MENU : Sair

: Ajustar (reduzir/aumentar)

SET : Enter

: Selecionar outro submenu

F13F13

Ajuste e seleção do On Screen Display (OSD)

Menu principal Submenu Descrição

IMAGEM

BRILHO

CONTRASTE

GAMMA

MENU : Sair

: Reduzir
: Aumentar

SET : Selecionar outro submenu

COR

PRÉ DEF

VERMELHO

MENU : Sair

: Reduzir
: Aumentar

SET : Selecionar outro submenu

VERDE
AZUL

Para ajustar o brilho da tela.n.

Para ajustar o contraste da tela.

Defina seu valor gamma.-50/0/50
No monitor, os valores gamma altos
exibem imagens esbranquiçadas, e os
valores gamma baixos exibem imagens
de alto contraste.

Selecione a cor da tela.

• sRGB: Defina a cor da tela para
corresponder a especificação
de cor padrão SRGB.

• 6500K: Branco ligeiramente

avermelhado.

• 9300K: Branco ligeiramente azulado.

Configurar seus próprios níveis de cor
vermelha.

Configurar seus próprios níveis de cor verde.
Configurar seus próprios níveis de cor azul.

POSIÇÃO

HORIZONTAL

VERTICAL

MENU : Sair

: Reduzir
: Aumentar

SET : Selecionar outro submenu

Para mover a imagem para a esquerda
ou direita.

Para mover a imagem para cima ou para
baixo.

F14F14

Ajuste e seleção do On Screen Display (OSD)

Menu principal Submenu Descrição

SEGUIR

RELOGIO

FASE

MENU : Sair

: Reduzir
: Aumentar

SET : Selecionar outro submenu

NITIDEZ

INSTALAÇÃO

LANGUAGE

POSIÇÃO

Hz

Hz

MENU : Sair

: Ajustar
: Ajustar

SET : Selecionar outro

submenu

BALANÇO
BRANCOS

LUZ DE
ALIMENT
AÇÃO

Para minimizar listras ou barras verticais
visíveis no fundo da tela
O tamanho da tela horizontal também
mudará.

Para ajustar o foco da tela.
Este item permite remover qualquer ruído
horizontal e torna a imagem de caracteres
mais limpa e nítida.

Ajuste a nitidez do ecrã.

Para escolher o idioma no qual os
nomes dos controles serão exibidos.

Para ajustar a posição da janela do

OSD

OSD na tela.
Se a saída da placa de vídeo for diferente

das especificações necessárias, o nível
da cor pode se deteriorar devido à
distorção do sinal de vídeo. Quando você
utilizar essa função, o nível do sinal é
ajustado de acordo com o nível de saída
padrão da placa de vídeo para que se
possa obter a imagem ideal.
Ative essa função quando as cores preta
e branca estiverem presentes na tela.

Use essa função para definir o indicador
de energia como ON ou OFF, na parte
frontal do monitor.
Caso coloque na opção OFF, será
desligado.
Se você o definir como ON em qualquer
momento, o indicador de energia será
ligado automaticamente.

CONF
FABRICA

Caso a imagem da tela não melhore, restaure as configurações padrão de fábrica. Se for
necessário, execute novamente a função de equilíbrio da cor branca. Essa função será
ativada somente quando o sinal de entrada for um sinal analógico.

Restaura todas as configurações padrão
de fábrica exceto a de "IDIOMA".
Pressione o botão para redefinir
imediatamente.

F15F15

Ajuste e seleção do On Screen Display (OSD)

BRILHO

ACE

1

2

RCM

SALVAR

UTILIZADOR

NO

SALVAR

0

1

2

3

A A A A tela OSD aparecerá quando você tocar o botão na parte frontal do

monitor.

Nome do menu

Ícones

Submenus

FLATRON F-ENGINE

Tela com ajuste Tela sem ajuste

Quando você executar o recurso F-ENGINE, duas
tonalidades aparecerão na tela, conforme mostrado.
A tela com as tonalidades aplicadas aparecerá no lado
esquerdo, enquanto a outra tela aparecerá no lado direito.
Toque o botão SET (Configurar) para usar a tela
ajustada.

Menu principal Submenu Descrição

FILME
TEXTO

UTILIZADOR

Para ajustar a função de submenu
UTILIZADOR1 pressione o botão SET

Este recurso permite que você selecione facilmente a
melhor condição de imagem desejada, otimizada para
o ambiente (iluminação local, tipos de imagem etc.).

FILME: Para imagens com animação em vídeos ou

filmes

TEXTO: Para imagens de texto (Processamento de texto etc)

Usuário
Você pode ajustar o brilho, ACE ou RCM manualmente.
Você pode salvar ou restaurar o valor ajustado mesmo quando
estiver usando uma configuração de ambiente diferente.

...

(Brilho): ajusta o brilho da tela.

...

ACE

(Adaptive Clarity Enhancer):

...

RCM(Real Color Management): seleciona o modo de cores.

Não aplicado
Intensificador de verde
Tonalidade da tela
Intensificador de cor

seleciona o modo de nitidez.

Selecione o submenu u tilizando o botão

SET e salve o valor SIM utilizando os botões

NORMAL

Em condições normais de operação.

F16

-

.

Solução de problemas

Antes de chamar a assistência técnica, verifique os seguintes itens.

Não há imagem

●

O cabo de alimentação do
monitor está conectado?

●

A luz do indicador de
energia está acesa?

●

O monitor está ligado? O
indicador de energia está
azul ou verde?

●

O indicador de energia
está laranja?

●

A mensagem "FORA DA
ESCALA" é exibida na
tela?

• Verifique se o cabo de alimentação está
devidamente conectado à tomada de
alimentação.

• Pressione o botão Power.

• Ajuste o brilho e o contraste.

• Se o computador estiver no modo de economia
de energia, tente mover o mouse ou pressionar
qualquer tecla do teclado para que a tela
apareça.

• Tente ligar no PC.

• Essa mensagem é exibida quando o sinal do
PC (placa de vídeo) está fora da faixa de
freqüência horizontal ou vertical do monitor.

Consulte a seção ‘Especificações’ deste
manual e configure novamente o monitor.

●

Uma mensagem "VERIF
SINAL" é exibida na tela?

Uma mensagem "

●

Uma mensagem

"

OSD
BLOQUEADO
exibida quando você
pressiona o botão
MENU?

OSD BLOQUEADO

" é

• Essa mensagem é exibida quando o cabo de
sinal entre o PC e o monitor não está
conectado. Verifique o cabo de sinal e tente
novamente.

" é exibida na tela?

• É possível proteger as configurações atuais dos
controles, de forma que não possam ser
alteradas inadvertidamente. Pode desbloquear os
controlos OSD quando desejar, premindo o botão
MENU alguns segundos. A mensagem "OSD
DESBLOQUEADO" deve aparecer.

F17

F17F17

Solução de problemas

A imagem exibida está incorreta

● A posição da imagem

está incorreta.

● No fundo da tela,

listras ou barras
verticais estão visíveis.

● Qualquer ruído

horizontal que apareça
em uma imagem ou
caractere não é
claramente
representado.

•

Pressione o botão AUTO/SET para ajustar
automaticamente a imagem do monitor para a
configuração ideal

Se os resultados não forem satisfatórios, ajuste a
posição da imagem usando os ícones H position e
V position na tela.

•

Verifique Painel de controle --> Vídeo -->
Configurações e veja se a freqüência ou a resolução
foi alterada. Em caso positivo, reajuste a placa de
vídeo com a resolução recomendada.

•

Pressione o botão AUTO/SET para ajustar
automaticamente a imagem do monitor para a
configuração ideal. Se os resultados não forem
satisfatórios, diminua as listras ou as barras verticais
usando o ícone RELOGIO na tela.

•

Pressione o botão AUTO/SET para ajustar
automaticamente a imagem do monitor para a
configuração ideal

Se os resultados não forem satisfatórios, diminua as
barras horizontais usando o ícone FASE na tela.

•

Verifique Painel de controle --> Vídeo -->
Configurações e ajuste o vídeo para a resolução
recomendada ou ajuste a imagem do monitor para a
definição ideal. Ajuste a resolução das cores para um
valor acima de 24 bits (true color).

● A cor da tela é

monocromática ou
está anormal.

● A tela pisca.

•

Verifique se o cabo de sinal está conectado
corretamente e use uma chave de fenda para soltá-lo,
se necessário.

•

Verifique se a placa de vídeo está inserida
corretamente no slot.

•

Ajuste a resolução das cores para um valor acima de
24 bits (true color) em Painel de controle -
Configurações.

•

Verifique se a tela está configurada no modo
entrelaçado. Caso esteja, mude para a resolução
recomendada.

•

Verifique se a voltagem é suficientemente alta. Ela
deve ser superior a AC100-240V 50/60Hz.

F18

Solução de problemas

O driver do monitor foi instalado?

●

O driver do monitor foi

instalado?

●

Uma mensagem

"Monitor desconhecido,
monitor Plug&Play
(VESA DDC)
encontrado" é exibida?

• Verifique se o driver do monitor foi instalado a
partir do CD (ou disquete) do driver do monitor
que acompanha este produto. Ou também é
possível fazer um download do driver a partir do
web site: http://www.lge.com.

• Certifique-se de verificar se a placa de vídeo é
compatível com a função Plug&Play.

F19

Especificações 17 polegadas

Monitor

Entrada de
sincronismo

Entrada de vídeo

Resolução

Plug&Play (conecte e ligue)
Consumo de energia

Dimensões & peso
(com a base giratória)

Movimentação da
base giratória

Entrada de alimentação
Condições ambientais

Base giratória
Cabo de sinal
Cabo de alimentação

17 polegadas (43,2 cm), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
17 polegadas visualizáveis
0,264 mm pixel pitch

Freq. horizontal

Freq. vertical 56 - 75Hz (Automático)
Forma de entrada

Entrada de sinal Conector D-Sub de 15 pinos

Forma de entrada
Máx Analógica: VESA 1280 x 1024@75Hz

Recomendada VESA 1280 x 1024@60Hz

DDC 2B

Modo ligado :
Modo de dormir
Modo desativado ≤ 1W

Largura
Altura

Profundidade
Peso líquido 3,5kg (7,72 libras)

Variação da inclinação

CA 100-240V~ 50/60Hz 0,8A

Condições operacionais

Temperatura 10°C a 35°C
Umidade 10% a 80% sem condensação

Condições de armazenamento

Temperatura -20°C a 60°C
Umidade 5% a 95% sem condensação

Anexada( ), Não-anexada ( O )
Anexada( O ), Não-anexada ( )
Conectado à tomada ou ao PC

Analógica:
Digital:

Separado nível TTL, Positivo/Negativo
SOG (Sync On Green) (verde indica
sincronismo)
Digital

Conector DVI - D (Digital)
Analógico RGB (0,7Vp-p/75ohm), Digital

Digital: VESA 1280 x 1024@60Hz

≤ 1W

Suporte incluído

36,45 cm / 14,35 polegadas 36,45 cm / 14,35 polegadas
37,82 cm / 14,89 polegadas 30,50 cm / 12,08 polegadas

18,00 cm / 7,08 polegadas 5,80 cm / 2,28 polegadas

-5°~ 20°

30 - 83kHz (Automático)

30 - 71kHz (Automático)

30W(Típico)

Suporte excluído

NOTA

As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.

F20

Especificações 19 polegadas

Monitor

Entrada de
sincronismo

Entrada de vídeo

Resolução

Plug&Play (conecte e ligue)
Consumo de energia

Dimensões & peso
(com a base giratória)

Movimentação da
base giratória

Entrada de alimentação
Condições ambientais

Base giratória
Cabo de sinal
Cabo de alimentação

19 polegadas (48,19cm), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
19 polegadas visualizáveis
0,294 mm pixel pitch

Freq. horizontal

Freq. vertical 56 - 75Hz (Automático)
Forma de entrada

Entrada de sinal Conector D-Sub de 15 pinos

Forma de entrada
Máx Analógica: VESA 1280 x 1024@75Hz

Recomendada VESA 1280 x 1024@60Hz

DDC 2B

Modo ligado :
Modo de dormir
Modo desativado ≤ 1W

Largura
Altura

Profundidade
Peso líquido 4,4kg (9,70 libras)

Variação da inclinação

CA 100-240V~ 50/60Hz 0,8A

Condições operacionais

Temperatura 10°C a 35°C
Umidade 10% a 80% sem condensação

Condições de armazenamento

Temperatura -20°C a 60°C
Umidade 5% a 90% sem condensação

Anexada( ), Não-anexada ( O )
Anexada( O ), Não-anexada ( )
Conectado à tomada ou ao PC

Analógica:
Digital:

Separado nível TTL, Positivo/Negativo
SOG (Sync On Green) (verde indica
sincronismo)
Digital

Conector DVI - D (Digital)
Analógico RGB (0,7Vp-p/75ohm), Digital

Digital: VESA 1280 x 1024@60Hz

≤ 1W

Suporte incluído

40,20 cm / 15,83 polegadas 40,20 cm / 15,83 polegadas
40,75 cm / 16,04 polegadas 33,30 cm / 13,11 polegadas

18,00 cm / 7,08 polegadas 5,80 cm / 2,28 polegadas

-5°~ 20°

30 - 83kHz (Automático)

30 - 71kHz (Automático)

33W(Típico)

Suporte excluído

NOTA

As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.

F21F21

Especificações

Modos preestabelecidos (Resolução)

Modos de exibição

(Resolução)

1

VGA

2

VGA

3

VGA

4

VESA

5

VESA

6

VESA

7

MAC

8

VESA

9

VESA

10

MAC

11

VESA

*12

VESA

**13

VESA

Indicator

MODO

Modo ligado
Modo de dormir
Modo desativado

640 x 350
720 x 400
640 x 480
640 x 480
800 x 600
800 x 600

832 x 624
1024 x 768
1024 x 768
1152 x 870
1152 x 900

1280 x 1024
1280 x 1024

LED Colorido

Verde ou Azul

Âmbar

Desligado

Freq. horizontal (kHz) Freq. vertical (Hz)

31,469
31,468
31,469
37,500
37,879
46,875
49,725
48,363
60,023
68,681
61,805
63,981
79,976

*

Modo Recomendada

**

Somente modo analógico

70
70
60
75
60
75
75
60
75
75
65
60
75

F22F22

Especificações

1

8

9

17

24

16

Indicação de pinos do conector de sinal

Conector DVI-D

Pino Sinal (DVI-D)

T. M. D. S. Data2-

1

T. M. D. S. Data2+

2

T. M. D. S. Data2/4 Shield

3

T. M. D. S. Data4-

4

T. M. D. S. Data4+

5

DDC Clock

6

DDC Data

7

Analog Vertical Sync.

8

T. M. D. S. Data1-

9

T. M. D. S. Data1+

10

T. M. D. S. Data1/3 Shield

11

T. M. D. S. Data3-

12

T. M. D. S. Data3+

13

+5V Power

14

Ground (retorno para +5V, H. Sync.

15

e V. Sync.)

T. M. D. S. (Transition Minimized Differential Signaling)

Pino Sinal (DVI-D)

Hot Plug Detect

16

T. M. D. S. Data0-

17

T. M. D. S. Data0+

18

T. M. D. S. Data0/5 Shield

19

T. M. D. S. Data5-

20

T. M. D. S. Data5+

21

T. M. D. S. Clock Shield

22

T. M. D. S. Clock+

23

T. M. D. S. Clock-

24

F23

Instalar a placa de montagem na parede

Este produto cumpre as especificações da placa de montagem na
parede ou do dispositivo de intercâmbio.

1. Coloque uma almofada ou um pano macio

sobre uma superfície plana.

2. Coloque o monitor virado para baixo

sobre a almofada ou pano macio.

parte superior

parte da base
da coluna

3. Segure o produto da forma indicada e levante ligeiramente a coluna.

4. Mude a forma como segura a coluna da forma indicada e rode a base da coluna

na direcção da seta até ouvir um estalido.

5. Puxe a coluna para fora para remover.

F24F24

Instalar a placa de montagem na parede

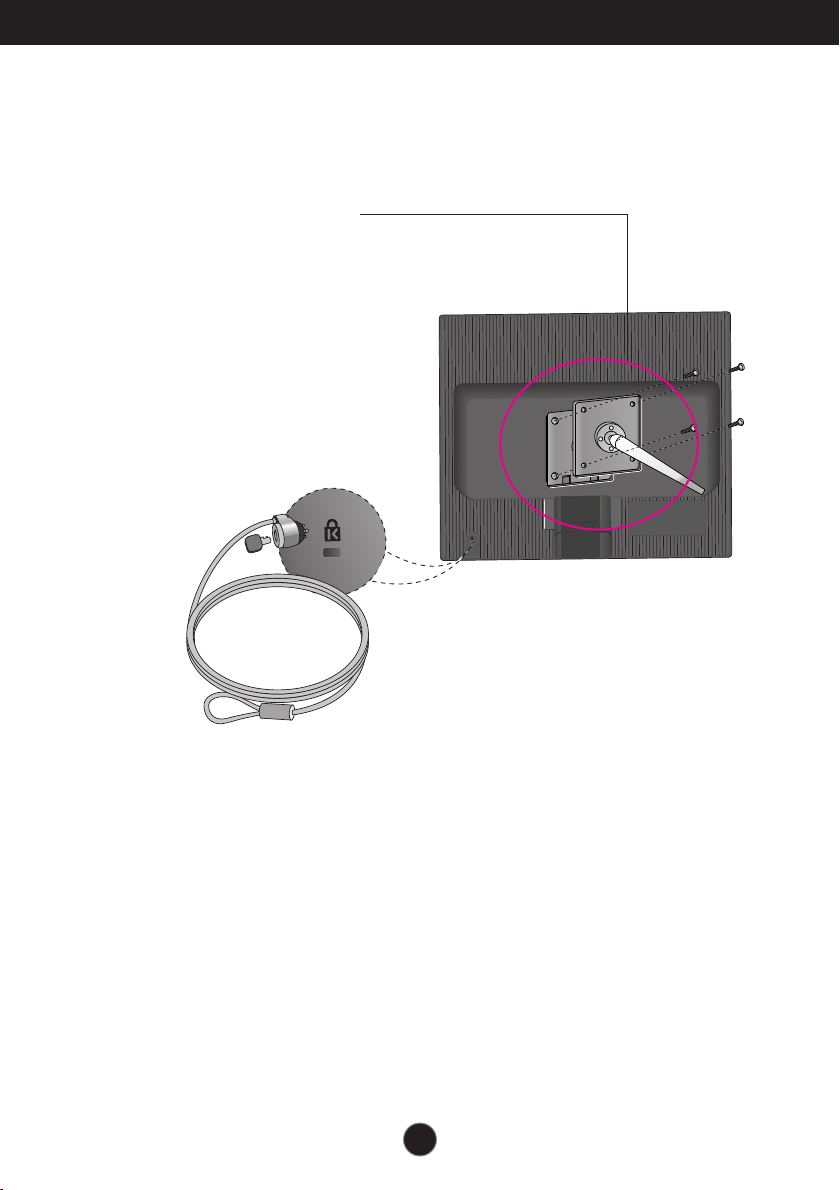

6. Instalar a placa de montagem na parede.

Placa de montagem na parede

(comprada separadamente)

É do tipo vertical ou de montagem na
parede e pode ser fixado com a Placa de
montagem na parede.
Para mais detalhes, consulte o manual de
instalação que é fornecido quando
adquire a Placa de montagem na parede.

Slot de segurança Kensington

conectado a um cabo de retenção que
pode ser comprado separadamente na
maioria das lojas de produtos de
informática.

F25

Digitally yours
