Lg L1732S, L1932S User Manual [pt]

Guia do usuário

L1732S
L1932S

Não deixe de ler a seção Cuidados importantes antes de utilizar o

produto.
Mantenha o Guia do usuário (CD) em um local de fácil acesso, para
futuras consultas.

Observe a etiqueta colada no produto e passe essas informações ao

revendedor quando solicitar manutenção.

Cuidados importantes

Este aparelho foi projetado e produzido para assegurar sua segurança pessoal. No entanto, o uso
indevido pode provocar choque elétrico ou incêndio. Para permitir a operação correta de todas
as proteções incorporadas neste monitor, observe as seguintes regras básicas para instalação, uso
e manutenção.

Segurança

Use somente o cabo elétrico fornecido com o aparelho. Caso seja utilizado outro cabo
elétrico, que não o fornecido pelo fornecedor, verifique se ele é aprovado pelos padrões
nacionais aplicáveis. Se o cabo de alimentação estiver com algum tipo de problema, entre em
contato com o fabricante ou com o fornecedor de serviço autorizado mais próximo para
substituí-lo.

O cabo de alimentação é utilizado como o dispositivo principal de desconexão. Depois da
instalação, verifique se o acesso à tomada é fácil.

Somente use o monitor com uma das fontes de alimentação indicadas nas especificações
deste manual ou listadas no monitor. Caso não tenha certeza do tipo de fonte de alimentação
que possui em casa, consulte o revendedor.

Tomadas de corrente alternada sobrecarregadas e cabos de extensão são perigosos. Assim
como o são cabos de alimentação desfiados e conectores quebrados, que podem provocar
incêndio ou choque elétrico. Procure um técnico de manutenção para troca.

Não abra o monitor:

Nenhuma peça pode ser manuseada pelo usuário.
Há voltagens perigosas, até mesmo quando estiver desligado.
Se o monitor não estiver funcionando adequadamente, entre em contato com o
revendedor.

Para evitar ferimentos pessoais:

Não coloque o monitor em uma prateleira inclinada, a menos que esteja seguro.
Somente use suportes recomendados pelo fabricante.

Para evitar incêndio ou riscos:

Sempre DESLIGUE o monitor quando deixar o recinto por um período longo. Nunca deixe
o monitor LIGADO quando sair de casa.
Não deixe que crianças joguem objetos dentro das aberturas do gabinete do monitor.
Algumas partes internas possuem voltagens perigosas.
Não acrescente acessórios que não tenham sido projetados para este monitor.
Durante uma tempestade com relâmpagos ou quando o monitor for deixado desligado e
sem uso por longos períodos, desligue-o da tomada.

F1

Cuidados importantes

Instalação

Não deixe que nada fique ou passe sobre o cabo de alimentação e não coloque o monitor
em lugares onde o cabo esteja sujeito a danos.

Não use este monitor próximo à água como, por exemplo, banheiras, lavatórios, pias de
cozinha, tanques de lavar roupa, em pisos molhados ou próximo a piscinas.
Os monitores são equipados com aberturas de ventilação no gabinete que permitem a
liberação do calor gerado durante seu funcionamento. Se essas aberturas forem
bloqueadas, o superaquecimento pode causar falhas que podem provocar incêndio. Então,
NUNCA:

bloqueie as aberturas de ventilação localizadas na parte inferior colocando o monitor em
cima de camas, sofás, tapetes etc.
posicione o monitor em uma instalação embutida a menos que haja ventilação
apropriada,
cubra as aberturas com panos ou qualquer outro tipo de material.
coloque o monitor próximo ou sobre um aquecedor ou outra fonte de calor.

Não esfregue ou bata o Active Matrix LCD em nada rígido uma vez que pode arranhá-lo,
estragá-lo ou danificá-lo permanentemente.

Não pressione a tela de cristal líquido com o dedo durante um longo período porque pode
resultar em fantasmas na imagem.

Alguns defeitos de ponto podem aparecer como manchas vermelhas, verdes ou azuis na
tela. No entanto, isso não terá nenhum impacto ou efeito no desempenho do monitor.

Se possível, use a resolução recomendada para obter uma melhor qualidade de imagem no
monitor de cristal líquido. Caso seja usado em um modo diferente da resolução
recomendada, algumas imagens escaladas ou processadas podem ser exibidas.
Entretanto, essa é uma característica do painel de cristal líquido de resolução fixa.

Limpeza

Desligue o monitor da tomada antes de limpar a tela.
Use um pano ligeiramente umedecido (e não molhado). Não use aerossol diretamente na

tela do monitor, porque o produto em excesso pode provocar choque elétrico.

Empacotamento

Não jogue fora a caixa de papelão nem o material de empacotamento para o caso de
precisar transportar o aparelho. Se precisar mandar o aparelho para outro lugar, coloque-o
novamente em sua embalagem original.

Descarte com segurança

A lâmpada fluorescente usada neste produto contém uma pequena quantidade de
mercúrio.
Não descarte este produto com o resto do lixo comum.
O descarte deste produto deve ser feito de acordo com a legislação de sua região.

F2

Conectando o monitor

Antes de conectar o monitor, verifique se ele, o sistema do computador e
outros dispositivos conectados estão desligados.

Conectando a base de sustentação

1. Posicione o monitor com a parte da frente voltada para baixo sobre um colchão

ou tecido macio.

2. Alinhe os ganchos da base com as aberturas correspondentes na base do

monitor.

3. Insira os ganchos nas aberturas.

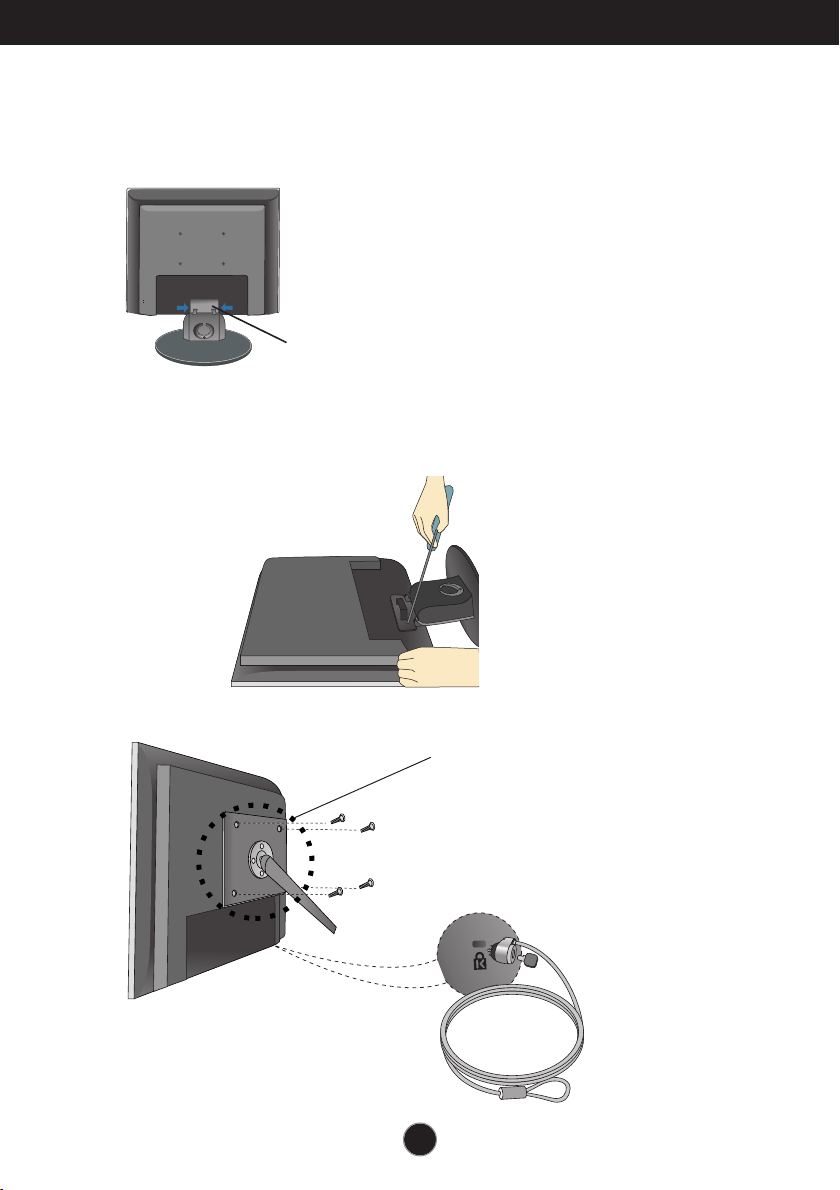

Remoção da base do suporte.

Gancho

1. Posicione o monitor com a frente voltada para baixo sobre uma almofada ou

pano macio.

2. Para remover a base do suporte, segure a parte inferior do suporte com uma

mão e puxe a trava inferior da base com a outra mão, conforme mostrado na
figura.

Trava inferior

Importante

A ilustração representa o modelo geral de conexão. O seu monitor pode ter
alguns itens diferentes dos mostrados na figura.
Uma vez conectada a base de sustentação, tente não desconectá-la.

Não coloque o produto de cabeça para baixo segurando-o pela base de

sustentação. O produto pode cair, ser danificado e ainda machucar o seu pé.
Para evitar ferimentos, tenha cuidado com seus dedos quando estiver
movendo alguma tampa deslizante ou encaixando/desencaixando a tampa do
suporte.

F3

Conectando o monitor

Antes de conectar o monitor, verifique se ele, o computador e outros
dispositivos conectados estão desligados.

Posicionando o monitor

1. Ajuste a posição do painel de várias maneiras até encontrar a que lhe

proporciona mais conforto.

Movimento giratório : -5˚~25˚

Ergonômico

Para manter uma posição de visualização ergonômica e confortável, recomenda-se que o
ângulo de inclinação do monitor não exceda 5 graus.

Variação do movimento giratório :

345

345˚

F4

Conectando o monitor

Utilização do computador

1. Coloque o monitor em um local conveniente e bem ventilado perto da CPU.

2. Conecte o cabo de sinal. Quando conectado, aperte o parafuso para assegurar a conexão.

3. Conecte o cabo de alimentação em uma tomada adequada, de fácil acesso e perto do

monitor.

Cabo de alimentação

Varia de acordo com o modelo.

NOTA

Esta é uma representação
simplificada da visão da parte
traseira.
Essa visão traseira representa
um modelo geral; o seu
monitor pode ter um aspecto
diferente do mostrado.

PC

MAC

Cabo de sinal

Conectado à
tomada

Conectado ao PC

Adaptador para Mac

Para Apple Macintosh, é preciso adquirir um adaptador para
mudar o conector D-sub VGA de 15 pinos e alta densidade (3
filas) do cabo fornecido para um conector de 15 pinos de 2 filas.

2

1

4. Pressione o botão no painel frontal para ligar o monitor.

Quando o monitor é ligado, a "Função de configuração
automática da imagem" é executada.

NOTA

‘Função de configuração automática da imagem’? Essa função fornece ao usuário as configurações ideais da

tela. Quando o usuário conecta o monitor pela primeira vez, essa função ajusta automaticamente a tela de acordo
com a configuração ideal para os sinais de entrada individuais. Se desejar ajustar o monitor enquanto em uso ou
executar essa função manualmente de novo, pressione o botão "AUTO/SET" no painel frontal do monitor.
Caso contrário você pode executar a opção "Conf fabrica" no menu de ajuste do OSD. Entretanto, note que essa
opção inicializa todos os itens de menu, exceto "Idioma".

F5

Utilizar a função Fine Window (Ajustar Janela)

Este modelo suporta a função Fine Window (Ajustar Janela).
Para utilizar esta função, instale o software fornecido, o Forte Manager.

- Consulte o Manual do Utilizador do Forte Manager, fornecido com o CD do
software, para obter instruções de instalação.

NOTA

O software Forte Manager requer o Microsoft Explorer 6.0 ou posterior.
A função Fine Window (Ajustar Janela) suporta o Preset Mode (Modo Predefinido) e

poderá não funcionar com outros modos.

Fine Window (Ajustar Janela)

:

Esta função permite aos utilizadores melhorar a imagem do ecrã no campo
seleccionado.
Existem duas formas de seleccionar o campo. Seleccionando a área e

seleccionando o destino.

Seleccionando uma área : Este método permite seleccionar o tamanho

da área.
A área seleccionada pode ser movimentada e o tamanho pode ser ajustado,
mas não será automaticamente movimentada com janelas ou um destino

Seleccionando um destino :

Este método permite seleccionar uma

definição de Windows (Janelas) específica.

A área seleccionada seguir-se-á à definição de Windows (Janelas)

seleccionada, sendo o local e tamanho da área ajustados automaticamente.

NOTA

Quando seleccionar o campo para a função Fine Window (Ajustar Janela), prima o botão

AUTO/SET (AUTO/DEFINIR) se o campo seleccionado for diferente do seleccionado pelo
utilizador.

F6

Funções do Painel de controle

-

+

Controles do painel frontal

Parte inferior

Controle Função

Botão MENU

Botão

Use esse botão para começar ou terminar a exibição na tela.

OSD BLOQUEADO/DESBLOQUEADO

Esta função permite bloquear as configurações atuais de
controle, de forma que elas não possam ser alteradas
inadvertidamente.
Mantenha pressionado o botão MENU por alguns segundos.
A mensagem "OSD BLOQUEADO" deve aparecer.
É possível desbloquear os controles da tela OSD a qualquer
momento, pressionando o botão MENU por alguns segundos.
A mensagem "OSD DESBLOQUEADO" deve aparecer.

Utilize esses botões para selecionar ou ajustar funções na
tela OSD.

Tecla de acesso de

Para obter mais informações, consulte a página F14.

F7

Funções do Painel de controle

Controle Função

Botão AUTO/SET

Botão Power

Indicador Power
(gerenciamento de
energia)

Use esse botão para fazer uma seleção na tela.

AJUSTE AUTOMÁTICO DE IMAGEMNT

Quando ajustar as configurações de exibição,
sempre pressione o botão AUTO/SET antes de
realizar alguma modificação na tela. Isso ajustará
automaticamente a imagem do monitor para as
configurações ideais para o tamanho atual de
resolução de tela (modo de exibição).

O melhor modo de exibição é

Monitor de 17 polegadas: 1280x1024
Monitor de 19 polegadas: 1280x1024

Use esse botão para ligar ou desligar o monitor.

Esse indicador acende uma luz azul quando o monitor está
operando normalmente(Modo ligado).
Se o monitor estiver no Modo Sleep (Espera - Economia de
energia), a cor deste indicador fica âmbar.

F8

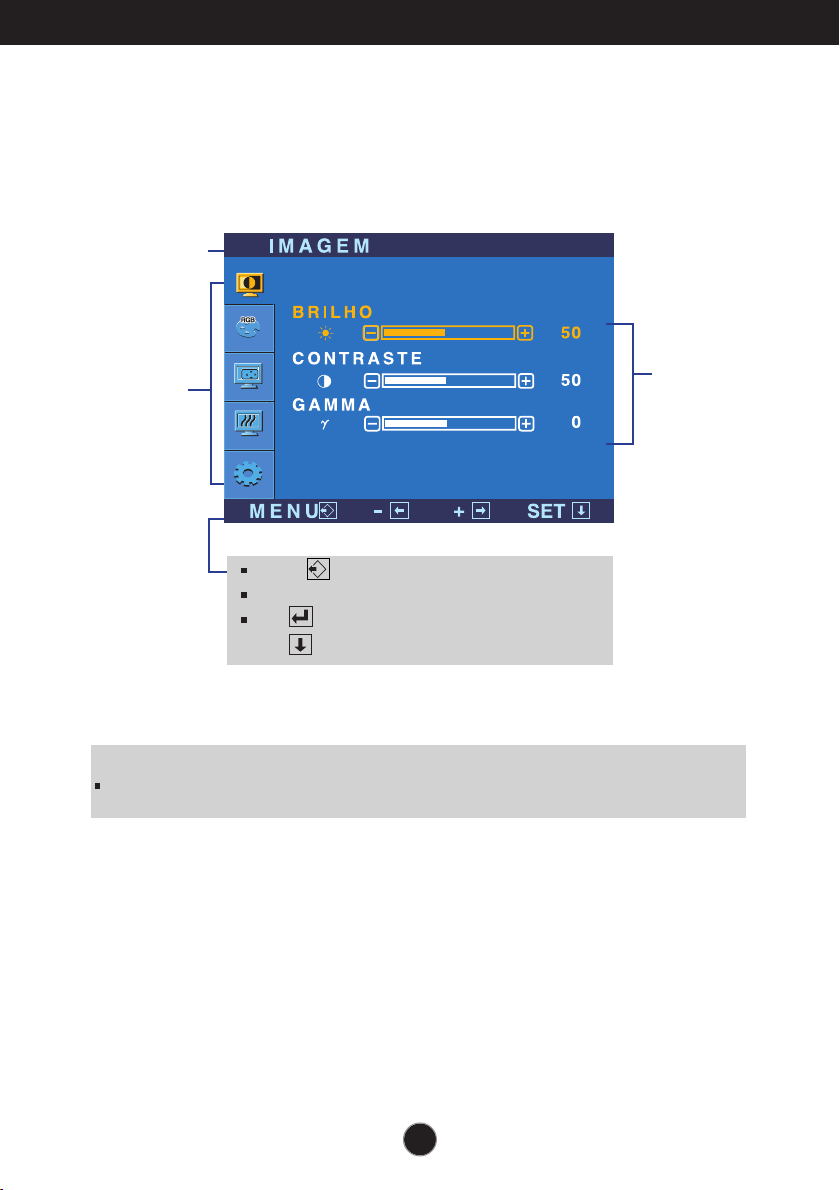

Ajuste do On Screen Display (OSD) Control (Controle na tela)

AUTO/SET

MENU MENU

-

+

-

+

Ajuste da tela

Com o sistema On Screen Display Control, é rápido e fácil fazer ajustes no
tamanho da imagem, na posição e nos parâmetros operacionais do monitor
Abaixo, segue um pequeno exemplo para familiarizá-lo com o uso dos
controles. A próxima seção apresenta um perfil dos ajustes e das seleções
disponíveis que podem ser feitos usando o OSD.

NOTA

Espere pelo menos 30 minutos para que o monitor se estabilize antes de fazer qualquer
ajuste na imagem.

Para fazer ajustes no On Screen Display, siga estas etapas:

Pressione o botão MENU para exibir o menu principal do OSD.

Para ter acesso a um controle, use os botões ou . Quando o ícone
desejado estiver em destaque, pressione o botão AUTO/SET.

Utilize os botões / para ajustar a imagem para o nível desejado. Utilize
o botão AUTO/SET para selecionar outros itens do submenu.

Pressione o botão MENU uma vez para retornar ao menu principal para
selecionar outra função. Pressione o botão MENU duas vezes para sair da
tela OSD.

+

-

+

-

Salvamento automático

Com a tela OSD aberta, o monitor salva automaticamente qualquer ajuste
feito, mesmo que você saia do menu ou abra outro menu. Se você fizer um
ajuste e aguardar até que a tela OSD desapareça, o ajuste também será salvo.

F9

Ajuste e seleção do On Screen Display (OSD)

A tabela a seguir indica todos os menus de configuração, controle e ajuste do
On Screen Display.

Menu principal

IMAGEM

COR

POSIÇÃO

SEGUIR

INSTALAÇÃO

Submenu Referência

BRILHO

CONTRASTE

GAMMA

PRÉ DEF

6500K
9300K

Para ajustar o brilho e o
contraste da tela

Para personalizar a cor da
tela.

VERMELHO
VERDE

AZUL

HORIZONTAL
VERTICAL

RELOGIO
FASE

IDIOMA

POSIÇÃO
OSD

HORIZONTAL
VERTICAL

Para ajustar a posição da
tela.

Para melhorar a nitidez e a
estabilidade da tela.

Para alterar o status da tela
para um ambiente
operacional personalizado.

BALANÇO BRANCOS
LUZ DE ALIMENTAÇÃO

CONF FABRICA

FLATRON
F-ENGINE(

FILME/TEXTO

-

)

UTILIZADOR
NORMAL

Para selecionar ou
personalizar configurações
desejadas para imagens

: Ajustáveis

NOTA

A ordem dos ícones pode ser diferente da apresentada dependendo do modelo (F10~F14).

F10

Ajuste e seleção do On Screen Display (OSD)

Anteriormente, foi apresentado o procedimento para seleção e ajuste de um
item usando o sistema OSD. Abaixo, estão listados os ícones, os nomes dos
ícones e as descrições dos ícones de todos os itens do Menu.

Pressione o botão MENU e o menu principal da tela OSD será exibido.

Nome do menu

Ícones

Submenus

Dica dos
botões

NOTA

Talvez os idiomas do menu OSD (On Screen Display, informações na tela) do monitor sejam
diferentes dos descritos no manual.

MENU : Sair

+

-

: Ajustar (reduzir/aumentar)

SET : Enter

: Selecionar outro submenu

F11

Ajuste e seleção do On Screen Display (OSD)

Menu principal Submenu Descrição

IMAGEM

BRILHO

Para ajustar o brilho da tela.n.

CONTRASTE

GAMMA

MENU : Sair

: Reduzir

-

+

: Aumentar

SET : Selecionar outro submenu

COR

PRÉ DEF

VERMELHO

MENU : Sair

: Reduzir

-

+

: Aumentar

SET : Selecionar outro submenu

VERDE

AZUL

POSIÇÃO

HORIZONTAL

Para ajustar o contraste da tela.

Defina seu valor gamma. : -50/0/50
No monitor, os valores gamma altos
exibem imagens esbranquiçadas, e os
valores gamma baixos exibem imagens
de alto contraste.

Selecione a cor da tela.

• 6500K: Branco ligeiramente
avermelhado.

• 9300K: Branco ligeiramente azulado.

Configurar seus próprios níveis de cor
vermelha.

Configurar seus próprios níveis de cor verde.

Configurar seus próprios níveis de cor azul.

Para mover a imagem para a esquerda
ou direita.

VERTICAL

MENU : Sair

: Reduzir

-

+

: Aumentar

SET : Selecionar outro submenu

Para mover a imagem para cima ou para
baixo.

F12

Ajuste e seleção do On Screen Display (OSD)

Menu principal Submenu Descrição

SEGUIR

RELOGIO

Para minimizar listras ou barras verticais
visíveis no fundo da tela
O tamanho da tela horizontal também
mudará.

MENU : Sair

: Reduzir

-

+

: Aumentar

SET : Selecionar outro

submenu

INSTALAÇÃO

+

MENU

MENU

-

+

-

MENU : Sair

: Ajustar

-

+

: Ajustar

SET : Selecionar outro

submenu

SET

SET

FASE

LANGUAGE

POSIÇÃO

BALANÇO
BRANCOS

LUZ DE
ALIMENT
AÇÃO

Para ajustar o foco da tela.
Este item permite remover qualquer ruído
horizontal e torna a imagem de caracteres
mais limpa e nítida.

Para escolher o idioma no qual os
nomes dos controles serão exibidos.

Para ajustar a posição da janela do

OSD

OSD na tela.
Se a saída da placa de vídeo for diferente

das especificações necessárias, o nível
da cor pode se deteriorar devido à
distorção do sinal de vídeo. Quando você
utilizar essa função, o nível do sinal é
ajustado de acordo com o nível de saída
padrão da placa de vídeo para que se
possa obter a imagem ideal.
Ative essa função quando as cores preta
e branca estiverem presentes na tela.

Use essa função para definir o indicador
de energia como ON ou OFF, na parte
frontal do monitor.
Caso coloque na opção OFF, será
desligado.
Se você o definir como ON em qualquer
momento, o indicador de energia será
ligado automaticamente.

CONF
FABRICA

Caso a imagem da tela não melhore, restaure as configurações padrão de fábrica. Se for
necessário, execute novamente a função de equilíbrio da cor branca. Essa função será
ativada somente quando o sinal de entrada for um sinal analógico.

Restaura todas as configurações padrão
de fábrica exceto a de "IDIOMA".
Pressione o botão para redefinir
imediatamente.

+

F13

Ajuste e seleção do On Screen Display (OSD)

BRILHO

ACE

1

2

RCM

SAVE

UTILIZADOR

MENU

-+-

+

SET

NO

MENU SET

SAVE

0

1

2

3

A tela OSD aparecerá quando você tocar o botão (-) na parte frontal do
monitor.

Nome do menu

Ícones

Submenus

FLATRON F-ENGINE

Tela com ajuste Tela sem ajuste

Quando você executar o recurso F-ENGINE, duas
tonalidades aparecerão na tela, conforme mostrado.
A tela com as tonalidades aplicadas aparecerá no lado
esquerdo, enquanto a outra tela aparecerá no lado direito.
Toque o botão SET (Configurar) para usar a tela
ajustada.

Menu principal Submenu Descrição

FILME
TEXTO

UTILIZADOR

Para ajustar a função de submenu
UTILIZADOR1 pressione o botão SET

Este recurso permite que você selecione facilmente a
melhor condição de imagem desejada, otimizada para
o ambiente (iluminação local, tipos de imagem etc.).

FILME

Para imagens com animação em vídeos ou
filmes

TEXTO Para imagens de texto (Processamento de texto etc)

Usuário
Você pode ajustar o brilho, ACE ou RCM manualmente.
Você pode salvar ou restaurar o valor ajustado mesmo quando
estiver usando uma configuração de ambiente diferente.

(Brilho): ajusta o brilho da tela.

ACE

(Adaptive Clarity Enhancer)

RCM(Real Color Management) seleciona o modo de cores.

Não aplicado
Intensificador de verde
Tonalidade da tela
Intensificador de cor

seleciona o modo de nitidez.

Selecione o submenu utilizando o botão

SET e salve o valor SIM utilizando os botões

NORMAL

Em condições normais de operação.

-

.

F14

Solução de problemas

Antes de chamar a assistência técnica, verifique os seguintes itens.

Não há imagem

O cabo de alimentação do
monitor está conectado?

A luz do indicador de
energia está acesa?

O monitor está ligado?
O indicador de energia
está azul ou verde?

O indicador de energia
está laranja?

A mensagem "FORA DA
ESCALA" é exibida na
tela?

Uma mensagem "VERIF
SINAL" é exibida na tela ?

Verifique se o cabo de alimentação está
devidamente conectado à tomada de
alimentação.

Pressione o botão Power.

Ajuste o brilho e o contraste.

Se o computador estiver no modo de
economia de energia, tente mover o mouse
ou pressionar qualquer tecla do teclado
para que a tela apareça.

Tente ligar no PC.

Essa mensagem é exibida quando o sinal
do PC (placa de vídeo) está fora da faixa
de freqüência horizontal ou vertical do
monitor.
Consulte a seção ‘Especificações’ deste
manual e configure novamente o monitor.

Essa mensagem é exibida quando o cabo
de sinal entre o PC e o monitor não está
conectado. Verifique o cabo de sinal e tente
novamente.

Uma mensagem "

Uma mensagem
"

OSD
BLOQUEADO
exibida quando você
pressiona o botão
MENU?

" é

OSD BLOQUEADO

É possível proteger as configurações atuais dos
controles, de forma que não possam ser alteradas
inadvertidamente. É possível desbloquear os
controles da tela OSD a qualquer momento,
pressionando o botão MENU por alguns segundos.
A mensagem "OSD DESBLOQUEADO" deve
aparecer.

F15

" é exibida na tela?

Solução de problemas

A imagem exibida está incorreta

A posição da imagem
está incorreta.

No fundo da tela,
listras ou barras
verticais estão visíveis.

Qualquer ruído
horizontal que apareça
em uma imagem ou
caractere não é
claramente
representado.

Pressione o botão AUTO/SET para ajustar
automaticamente a imagem do monitor para a
configuração ideal
Se os resultados não forem satisfatórios, ajuste a
posição da imagem usando os ícones H position
e V position na tela.

Verifique Painel de controle --> Vídeo -->
Configurações e veja se a freqüência ou a
resolução foi alterada. Em caso positivo, reajuste a
placa de vídeo com a resolução recomendada.

Pressione o botão AUTO/SET para ajustar
automaticamente a imagem do monitor para a
configuração ideal. Se os resultados não forem
satisfatórios, diminua as listras ou as barras
verticais usando o ícone RELOGIO na tela.

Pressione o botão AUTO/SET para ajustar
automaticamente a imagem do monitor para a
configuração ideal
Se os resultados não forem satisfatórios, diminua
as barras horizontais usando o ícone FASE na
tela.

Verifique Painel de controle --> Vídeo -->
Configurações e ajuste o vídeo para a resolução
recomendada ou ajuste a imagem do monitor para
a definição ideal. Ajuste a resolução das cores para
um valor acima de 24 bits (true color).

A cor da tela é
monocromática ou
está anormal.

A tela pisca.

Verifique se o cabo de sinal está conectado
corretamente e use uma chave de fenda para soltá­lo, se necessário.
Verifique se a placa de vídeo está inserida
corretamente no slot.
Ajuste a resolução das cores para um valor acima
de 24 bits (true color) em Painel de controle -
Configurações.

Verifique se a tela está configurada no modo
entrelaçado. Caso esteja, mude para a resolução
recomendada.
Verifique se a voltagem é suficientemente alta. Ela
deve ser superior a AC100-240V 50/60Hz.

F16

Solução de problemas

O driver do monitor foi instalado?

O driver do monitor foi

instalado?

Uma mensagem
"Monitor desconhecido,
monitor Plug&Play
(VESA DDC)
encontrado" é exibida?

Verifique se o driver do monitor foi instalado
a partir do CD (ou disquete) do driver do
monitor que acompanha este produto. Ou
também é possível fazer um download do
driver a partir do web site:
http://www.lge.com.

Certifique-se de verificar se a placa de vídeo é
compatível com a função Plug&Play.

F17

Especificações 17 polegadas

Monitor

Entrada de
sincronismo

Entrada de vídeo

Resolução

Plug&Play (conecte e ligue)
Consumo de

energia

Dimensões & peso
(Com base giratória)

Movimento gíratório

Entrada de alimentação
Condições

ambientais

Base giratória
Cabo de sinal
Cabo de alimentação

17 polegadas (43,2 cm), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
17 polegadas visualizáveis
0,264 mm pixel pitch

Freq. horizontal 30 - 83kHz (Automático)
Freq. vertical 56 - 75Hz (Automático)
Forma de entrada

Entrada de sinal Conector D-Sub de 15 pinos
Forma de entrada

Máx VESA 1280 x 1024@75Hz
Recomendada VESA 1280 x 1024@60Hz

DDC 2B

Modo ligado
Modo de dormir
Modo desativado ≤ 1W

Largura 39,00 cm / 15,35 polegadas
Altura 40,60 cm / 15,98 polegadas
Profundidade 23,20 cm / 9,13 polegadas
Peso líquido 4,10 kg (9,04 libras)

Vertical -5° ~ 25°
Rotação 345°

CA 100-240V~ 50/60Hz 1,0A

Condições operacionais

Temperatura 10°C a 35°C
Umidade 10% a 80% sem condensação

Condições de armazenamento

Temperatura -20°C a 60°C
Umidade 5% a 95% sem condensação

Conectado( ), Não-conectado ( O )
Anexada( O ), Não-anexada ( )
Conectado à tomada ou ao PC

Separado nível TTL, Positivo/Negativo
Composto nível TTL, Positivo/Negativo
SOG

(Sync On Green) (verde indica sincronismo)

Analógico RGB (0,7Vp-p/75ohm)

: 35W
≤ 1W

NOTA

As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.

F18

Especificações 19 polegadas

Monitor

Entrada de
sincronismo

Entrada de vídeo

Resolução

Plug&Play (conecte e ligue)
Consumo de

energia

Dimensões & peso
(Com base giratória)

Movimento gíratório

Entrada de alimentação
Condições

ambientais

Base giratória
Cabo de sinal

Cabo de alimentação

19 polegadas (48,18 cm), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
19 polegadas visualizáveis
0,294 mm pixel pitch

Freq. horizontal 30 - 83kHz (Automático)
Freq. vertical 56 - 75Hz (Automático)
Forma de entrada

Entrada de sinal Conector D-Sub de 15 pinos
Forma de entrada

Máx VESA 1280 x 1024@75Hz
Recomendada VESA 1280 x 1024@60Hz

DDC 2B

Modo ligado
Modo de dormir
Modo desativado ≤ 1W

Largura 43,00 cm / 16,92 polegadas
Altura 42,90 cm / 16,88polegadas
Profundidade 23,20 cm / 9,13 polegadas
Peso líquido 4,6 kg (10,14 libras)

Vertical -5° ~ 25°
Rotação 345°

CA 100-240V~ 50/60Hz 1,0A

Condições operacionais

Temperatura 10°C a 35°C
Umidade 10% a 80% sem condensação

Condições de armazenamento

Temperatura -20°C a 60°C
Umidade 5% a 95% sem condensação

Conectado( ), Não-conectado ( O )
Anexada( O ), Não-anexada ( )
Conectado à tomada ou ao PC

Separado nível TTL, Positivo/Negativo
Composto nível TTL, Positivo/Negativo
SOG

(Sync On Green) (verde indica sincronismo)

Analógico RGB (0,7Vp-p/75ohm)

: 39W
≤ 1W

NOTA

As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.

F19

Especificações

Modos preestabelecidos (Resolução)

1

VGA

2

VGA

3

VGA

4

VESA

5

VESA

6

VESA

7

MAC

8

VESA

9

VESA
10
11

*12

13

MAC

VESA

VESA

VESA

Indicator

MODO

Modos de exibição

(Resolução)

640 x 350
720 x 400
640 x 480
640 x 480
800 x 600
800 x 600

832 x 624
1024 x 768
1024 x 768
1152 x 870
1152 x 900

1280 x 1024
1280 x 1024

LED Colorido

Freq. horizontal (kHz) Freq. vertical (Hz)

31,469
31,468
31,469
37,500
37,879
46,875
49,725
48,363
60,023
68,681
61,805
63,981
79,976

*Modo Recomendada

70
70
60
75
60
75
75
60
75
75
65
60
75

Modo ligado
Modo de dormir
Modo desativado

Azul

Âmbar

Desligado

F20

Como instalar o suporte de parede padrão VESA

Este monitor atende às especificações de placas de suporte de
interface compatíveis com VESA.

1. Remova a tampa do suporte.

Tampa do suporte

2.

Coloque o monitor sobre um pano ou outra superfície macia com a
frente voltada para baixo.

3.

Separe a base de sustentação usando uma chave de fenda, conforme
mostra a figura.

4.

Instale o suporte de parede padrão VESA.

Slot de segurança Kensington –
opcional

conectado a um cabo de retenção que
pode ser comprado separadamente na
maioria das lojas de produtos de
informática.

F21

Montagem em parede VESA

Ligado a outro objecto (tipo prateleira e
tipo montado na parede. Esse monitor é
compatível com placas de suporte de
interface da VESA.) Para obter mais
informações, consulte o Guia de
instruções de montagem em parede
VESA.

Digitally yours
