ITALIANO
MANUALE DELL'UTENTE
MONITOR LCD
Leggere attentamente il presente manuale prima di utilizzare
l'apparecchio e conservarlo come riferimento futuro.
MODELLO MONITOR LCD
IPS225P
IPS235P
www.lg.com
INDICE
2
ITALIANO
IT
SOMMARIO
3 MONTAGGIO E PREPARAZ-
IONE
3 Disimballaggio
4 Componenti e pulsanti
6 Allestimento del monitor
6 - Collegamento della base del sostegno
6 - Si sta individuando il supporto
7 - Montaggio su un tavolo
9 - Impiego della funzione Pivot

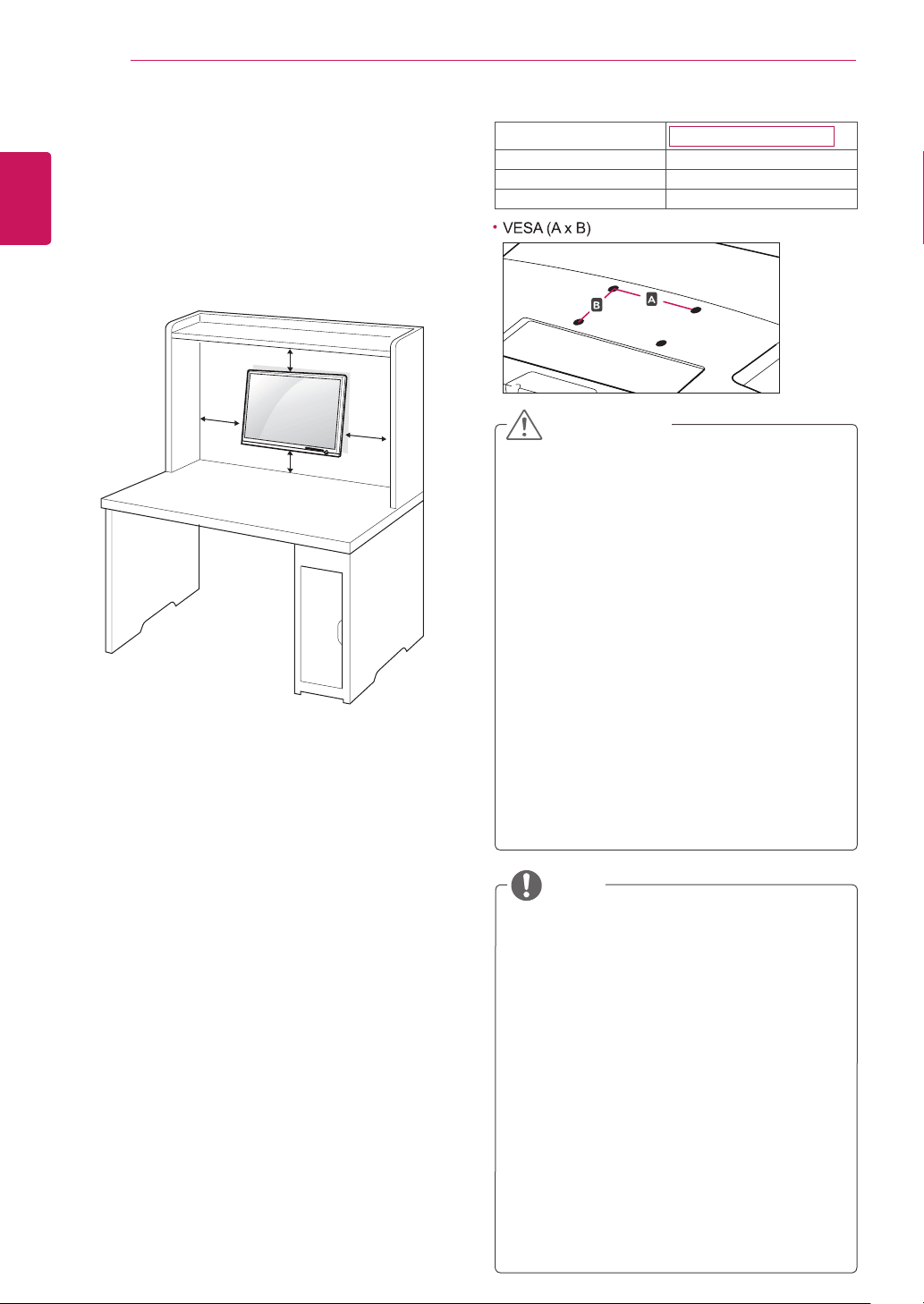

10 - Montaggio a parete
11 UTILIZZO DEL MONITOR
11 Collegamento a un PC
11 - Connessione D-SUB
11 - Connessione DVI-D
11 - Collegamento HDMI
21 RISOLUZIONE DEI PROBLEMI
23 SPECIFICHE TECNICHE
23 IPS225P
24 IPS235P
25 Modalità preimpostate (risoluzione)
25 Indicatore
13 PERSONALIZZAZIONE DELLE
IMPOSTAZIONI
13 Accesso ai menu principali
14 Personalizzazione delle impostazioni
14 - Impostazioni dei menu
15 - IMMAGINE
16 - COLORE
17 - VISUALIZZA
17 - VOLUME
18 - ALTRO
19 Impostazioni dei MODE
20 Impostazioni dei DUAL PACKAGE
MONTAGGIO E PREPARAZIONE
3
MONTAGGIO E PREPARAZIONE
Disimballaggio
Verificare che nella confezione siano presenti i seguenti articoli. Se manca qualche accessorio, contattare il
rivenditore presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire
dal prodotto e dagli accessori effettivi.
CD (Manuale dell'utente)/
Scheda
Cavo di alimentazione
ITALIANO
IT
Cavo D-SUB
(Questo cavo del segnale potrebbe
essere stato collegato al prodotto
prima della spedizione.)
Base del sostegno
(Questo cavo non è disponibile
Mostra resoconto Garanzia di Qualità
Cavo DVI-D
in tutti i paesi.)
ATTENZIONE
Per garantire la sicurezza e la durata del prodotto, non utilizzare accessori non compatibili.
y
Eventuali danni o lesioni provocati dall'uso di accessori non compatibili non sono coperti dalla
y
garanzia.
NOTA
Gli accessori forniti con il prodotto potrebbero variare in base al modello.
y
Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza
y
preavviso in caso di aggiornamento delle funzioni del prodotto.
Gli utenti devono utilizzare con un nucleo in ferrite (interfaccia Lin all'interno del nucleo) del cavo di
y
interfaccia maschera del segnale (D-sub 15-pin cavo, DVI-D cavo), per continuare a garantire che i
prodotti conformi agli standard.
MONTAGGIO E PREPARAZIONE
4
ITALIANO
IT
Componenti e pulsanti
Indicatore di alimentazione
Spia illuminata: acceso
y
Spia non illuminata:
y
spento
(Pulsante di accensione)
Pulsante (Vedere pag.13)
Pannello dei collegamenti (Vedere pag.11)
MONTAGGIO E PREPARAZIONE
Pulsante Descrizione
MENU Consente di accedere ai menu principali.(Vedere pag.13)
OSD BLOCCATO/
SBLOCCATO
MODE Usare questo pulsante per accedere ai menù UTENTE, MOVIE, TESTO, FOTO, sRGB
DUAL Usare questo pulsante per accedere ai menù DUAL MONITOR e DUAL WEB (vedere
AUTO Quando si regolano le impostazioni del display, premere sempre il pulsante AUTO
INPUT È possibile scegliere il segnale di ingresso.
EXIT (ESCI) Consente di uscire dall'OSD (On Screen Display).
(Pulsante di accensione)
(vedere pag. 19)
pag. 20)
nell'OSD MONITOR SETUP (CONFIGURAZIONE MONITOR). (Supportata solo in
modalità Analogica)
La modalità migliore
per il display
yQuando sono connessi almeno due segnali di ingresso, è possibile scegliere il
segnale di ingresso desiderato (D-SUB/DVI/HDMI).
yQuando è connesso un solo segnale, questo viene automaticamente rilevato.
L'impostazione predefinita è D-SUB.
Consente di accendere o spegnere il dispositivo.
Indicatore di
alimentazione
Questa funzione consente di bloccare le impostazioni correnti
dei controlli in modo che non possano essere inavvertitamente
modificate.
Tenere premuto il pulsante MENU per alcuni secondi.
Dovrebbe essere visualizzato il messaggio "OSD
BLOCCATO".
È possibile sbloccare in qualsiasi momento i controlli
OSD tenendo premuto il pulsante MENU per alcuni
secondi. Dovrebbe essere visualizzato il messaggio "OSD
SBLOCCATO".
1920 x 1080
L'indicatore di alimentazione rimane di colore blu se il display
è in funzione nella modalità appropriata (Modalità Acceso).
Se il display è in Modalità Sospensione, l'indicatore di
alimentazione lampeggia in blu.
5
ITALIANO
IT
MONTAGGIO E PREPARAZIONE
6
ITALIANO
IT
Allestimento del monitor
Collegamento della base del sostegno
Poggiare il monitor con lo schermo rivolto verso
1
il basso su una superficie piana e morbida.
ATTENZIONE
Mettere sulla superficie un tappetino o un
panno morbido per proteggere lo schermo
da eventuali danni.
Collegare la base del sostegno e serrare la
2
vite ruotandola verso destra con una moneta.
Si sta individuando il supporto
Poggiare il monitor con lo schermo rivolto verso
1
il basso su una superficie piana e morbida.
Ruotare la vite verso sinistra con una moneta,
2
quindi estrarre la base del sostegno dal
corpo.
Base del sostegno
Base del sostegno
1
ATTENZIONE
Questa figura illustra il metodo generale di
y
collegamento. Gli elementi mostrati nella
figura potrebbero differire da quelli del
monitor.
Non trasportare il prodotto capovolto
y
tenendolo solo dalla base del sostegno
poiché potrebbe cadere danneggiandosi e
provocare lesioni ai piedi.
MONTAGGIO E PREPARAZIONE
7
Montaggio su un tavolo
Sollevare e inclinare il monitor in posizione
1
verticale su un tavolo.
Lasciare uno spazio (minimo) di 10 cm
dalla parete per assicurare una ventilazione
adeguata.
10 cm
10 cm
10 cm
10 cm
NOTA
Inclinare il monitor da +15 a -5 gradi verso l'alto
o il basso per regolare l'angolo, in modo da
adattarlo alla posizione dell'utente.
5 - 51
Lato anteriore Lato posteriore
Intervallo di rotazione : -45° ~ 45°(+/- 2°)
•
ITALIANO
IT
Collegare il cavo di alimentazione a una
2
presa a muro.
Premere il pulsante sullo switch fondo
3
(potenza) per aprire l'alimentazione.
ATTENZIONE
Scollegare il cavo di alimentazione prima di
spostare il monitor in un'altra posizione. In
caso contrario, potrebbero verificarsi scosse
elettriche.
-45° ~ 45°(+/- 2°)
Estensione massima in altezza :5,12 pollici (130,0
•
mm) circa
130,0 mm
* Accertarsi di rimuovere il
perno di bloccaggio per
regolare l'altezza.
MONTAGGIO E PREPARAZIONE
8
ITALIANO
IT
Utilizzo del sistema di sicurezza Kensington
Il connettore del sistema di sicurezza Kensington
è situato sul retro del monitor. Per ulteriori
informazioni sull'installazione e l'utilizzo, consultare
il manuale fornito in dotazione con il sistema di
sicurezza Kensington o visitare il sito
kensington.com
Collegare il cavo del sistema di sicurezza
Kensington tra il monitor e un tavolo.
.
http://www.
NOTA
Il sistema di sicurezza Kensington è un
accessorio opzionale. È possibile acquistarlo
presso la maggior parte dei negozi di
elettronica.
AVVERTENZA
• Al momento della regolazione
dell'angolazione dello
schermo non inserire le dita
tra la testata del monitor
ed il corpo del supporto. È
possibile riportare lesioni alle
dita.
• Quando aggiustate l’altezza
dello schermo, non mettere
le vostre dita tra la testa del
monitor e la base d’appoggio
che potrebbe far male alle
dita.
AVVERTENZA
• Non è necessario sostituire il perno di bloccaggio
una volta sostituito, per regolarne l'altezza.
ERGONOMIA
• Per una visualizzazione ergonomica e comoda è
consigliabile mantenere un angolo di inclinazione
anteriore del monitor inferiore ai 5°.
MONTAGGIO E PREPARAZIONE
Impiego della funzione Pivot
- La funzione Pivot consente di ruotare lo schermo di 90 gradi in senso orario.
Sollevare il monitor fino a raggiungere il punto più alto per utilizzare la funzione Pivot.
1.
Verticale e orizzontale: è possibile ruotare il pannello di 90° in senso orario. Prestare attenzione ed
2.
evitare il contatto tra la testata del monitor e la base del cavalletto quando si ruota lo schermo per
accedere alla funzione Pivot. Se la testata del monitor va a toccare la base del cavalletto, quest'ultima
potrebbe riportare incrinature.
9
ITALIANO
IT
Sezione frontale
Sezione cavalletto
Fare attenzione ai cavi quando si ruota lo schermo.
3.
．．．．．．．
．．．．．
