Table des matières

Enregistrement

Instructions importantes pour la sécurité

Où installer l'appareil

Comment enlever la porte

Comment replacer de la porte

Installation du tube d'alimentation en eau

Réglage de la hauteur

Mise en marche

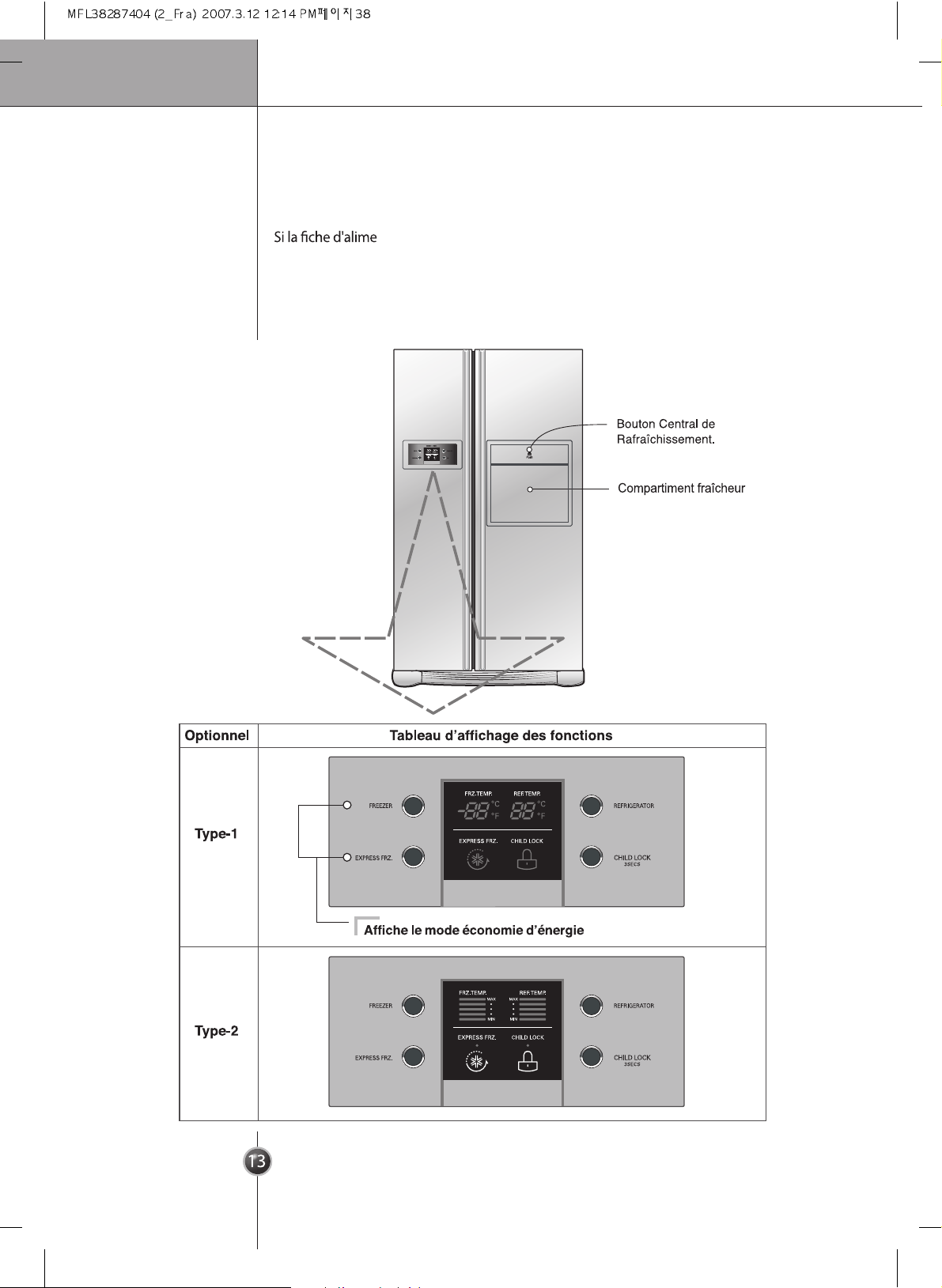

Réglage des températures et fonctions

Compartiment fraîcheur (sur certains modèles uniquement)

Etagèresr (sur certains modèles uniquement)

Porte-bouteillesr (sur certains modèles uniquement)

Casier à œufs

Contrôle de l'humidité dans le bac à légumes

Conversion en compartiment légumes ou viande (sur certains modèles uniquement)

Désodoriseur (Sur certains modèles uniquement)

Compartiment de transition thermique Zone Miracle (Sur certains modèles uniquement)

Changement de la température dans la Zone Miracle (Sur certains modèles uniquement)

Zone Miracle (Sur certains modèles uniquement)

Emplacement des aliments

Conservation des aliments

Informations générales

Nettoyage

Recherche des pannes

Introduction

Installation

Fonctionnement

Conseils pour la

conservation des

aliments

Nettoyage et

entretien

2

Le présent produit ne peut marcher que sous tension égale à 230 V et avec la fréquence de 50 Hz.
Si la tension disponible est égale à 110 V, il faut s’équiper d’un convertisseur de 2.0 KVA au minimum.

3

4

5

8

9

10

10

11

12

12

22

23

23
23

24
24

24
25

25

25

27

28

29
31

31

32

Enregistrement

Les numéros de modèle et de série se trouvent à l'intérieur ou à l'arrière du
compartiment réfrigérateur de l'unité. Ces numéros ne concernent que cette unité
et ne se trouvent pas sur d'autres appareils. Vous pouvez noter ici les
informations nécessaires et conserver ce manuel comme un enregistrement
permanent de votre achat. Agrafez votre reçu ici.

Date d'achat :
Nom du vendeur :
Adresse du vendeur :
Numéro de téléphone du vendeur :
Modèle N° :
Numéro de série :

Avant d'être utilisé, ce réfrigérateur doit être installé correctement et placé
conformément aux instructions d'installation.

Ne débranchez jamais votre réfrigérateur en tirant sur le câble d'alimentation.
Saisissez toujours fermement la fiche pour la retirer de la prise, sans tourner.

Quand votre réfrigérateur fonctionne, ne touchez jamais les surfaces froides du
compartiment congélateur, surtout avec des mains humides ou mouillées. La peau
risque d'adhérer à ces surfaces extrêmement froides.

Débranchez la fiche du câble d'alimentation avant de nettoyer le réfrigérateur ou avant
toute autre manipulation. Ne touchez jamais le câble avec des mains humides car
vous risqueriez d'être électrocuté(e) ou blessé(e).

N'endommagez pas, ni ne raccourcissez, pliez, tirez ou tordez le câble d'alimentation,
car un câble d'alimentation endommagé peut causer un incendie ou une décharge
électrique. Consultez un électricien si vous avez des doutes sur le fait que l'appareil
ait été raccordé correctement à la terre.

Ne placez jamais d'objets en verre dans le congélateur car ils pourraient se briser
suite à la congélation de leur contenu.

N'introduisez jamais vos mains dans le compartiment de fabrication des glaçons ni
dans le distributeur de glaçons. Leur mise en route risquerait de vous blesser.

Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes moins
valides sans surveillance.

Il est interdit de laisser les enfants jouer avec l'appareil.
N'autorisez jamais quelqu'un à escalader la porte du compartiment réfrigérateur, à

s'asseoir ou se tenir dessus, ou s'y suspendre. Cela pourrait endommager le
réfrigérateur, voire le faire basculer et provoquer de graves blessures.

Dans la mesure du possible, branchez le réfrigérateur à une prise électrique individuelle
afin d'éviter que d'autres appareils ou lampes ne provoquent une éventuelle surcharge
électrique et donc une coupure de courant.

Le réfrigérateur-congélateur doit être positioné pour que la prise d’alimentation est
accessible pour la déconnexion en cas d’accident.

Si la corde d’alimentation est endommagée, elle doit remplacée par le fabricant ou par
l’agent de service ou par quelqu’un qualifié similaire pour éviter le hasard.

Ne modifiez ni ne rallongez le cordon d'alimentation.



Autrement, vous risquez de provoquer un choc
électrique ou un incendie.

Ne pas utiliser

de rallonge

Accessibilité de la

Prise d’Alimentation

Remplacement de la

Corde d’Alimentation

Attention

Introduction

Instructions importantes pour la sécurité

3

Introduction

Attention

Il est interdit de couvrir les ouvertures de ventilation encastrées dans
la machine ou dans son enveloppe.
Il est interdit d’utiliser les outils mécaniques ou les moyens d’accélération
de la décongélation diérents de ceux proposés par le fabricant.
Il faut faire très attention an de ne pas endommager le circuit de uide
de refroidissement.
Il est interdit d’utiliser les dispositifs électriques dans les bacs destinés
à la conservation des aliments, à moins que le fabricant le recommande.
Le uide de refroidissement et le gaz d’isolation utilisés dans la machine exigent
l’application d’une procédure de recyclage spéciale. Pour le recyclage,
veuillez contacter le service ou une personne qui possède les qualications nécessaires.

La machine contient une faible quantité de uide de refroidissement
avec isobutane (R600a) qui est un gaz naturel non oensif pour
l’environnement, mais qui présente un risque d’ignition.
Pendant le transport et l’installation de la machine, il faut faire très
attention an de ne pas endommager le circuit de refroidissement.
La fuite de uide de refroidissement peut causer une ignition ou une
lésion des yeux. En cas de détection d'une fuite, il faut éviter le feu
ouvert ou les sources d'ignition potentielles et ventiler pendant
quelques minutes le lieu d'installation de la machine.
An d’éviter l’apparition d’un mélange ignifuge de gaz avec air au
cas de fuite dans le circuit de refroidissement, il faut bien choisir le
local dans lequel la machine sera installée. Sa surface doit répondre à
la quantité de uide de refroidissement utilisée. Le local doit
posséder 1m2 pour chaque 8 g de uide de refroidissement R600a
qui se trouve dans la machine. La quantité de uide de refroidisse­ment est dénie sur la plaque d’identication à l'intérieur. Il est
interdit de mettre en marche la machine qui semble être endomma­gée. Au cas de doutes, n’hésitez pas à contacter votre vendeur.

4

Introduction

Attention

Attention

Attention

DANGER: Risque d'enfermement d'un enfant.
Avant de jeter votre vieux réfrigérateur ou congélateur:
Enlevez les portes mais laissez les étagères en place d'empêcher des enfants de
se glisser facilement à l'intérieur.
Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes moins
valides sans surveillance.
Il est interdit de laisser les enfants jouer avec l'appareil.

s

ou gazeux) à proximité de cet appareil ou d'autres appareils.

En cas de court-circuit, la mise à la terre réduit le risque de décharge électrique en
permettant au courant électrique de s'échapper par la terre.
L'appareil doit être mis à la terre pour prévenir toute décharge électrique. Une utilisation

n

e
mise à la terre ou si vous avez des doutes sur le fait que l'appareil ait été raccordé
correctement à la terre.

Avertissement

concernant les

enfants

Ne pas conserver

Mise à la terre

4

Introduction

Space plus

Clayette de porte

Étagère ou tiroir

Lampe

Étagère ou tiroir

Clayette de porte

Tiroir (2 ou 3)

Clayette de porte

Protection inférieure

*Modèle sans distributeur

Compartiment
congélateur

Compartiment
réfrigérateur

-Type 1

Compartiment laitages

Lampe
Étagère

Support bouteille de vin (Plastique ou métallique)

(Optionnel)

Clayette de porte (1 ou 2)
Étagère

Tiroir collation (Optionnel)
Étagère (Pliante ou normale)

Casier rafraîchissement (Optionnel)

Compartiment à œufs

Guide Pitcher
(Optional)

Clayette de porte (1 ou 2)
Bac à légumes (1 ou 2)

Clayette de porte

Commutateur d’humidité
Zone miracle (Optionnelle)

Compartiment fraîcheur
(Optionnel)

Commutateur de conversion
(Viandes/Légumes) (Optionnel)

(Optionnel)

(Optionnel)

Clayette de porte

Lampe

Étagère

Ice Maker

Clayette de porte

Tiroir

Clayette de porte

Protection inférieure

*Modèle sans distributeur

Compartiment
congélateur

-Type 2

Compartiment

réfrigérateur

Compartiment laitages

Lampe
Étagère

Clayette de porte

Étagère

Étagère

Étagère

Clayette de porte

Tiroir

Clayette de porte

Étagère

Commutateur de conversion
(Viandes/Légumes) (Optionnel)

NOTE

4

Si vous constatez que certaines pièces manquent sur votre appareil, il se peut que ce soient
des pièces uniquement présentes sur d'autres modèles (ex. le compartiment fraîcheur
n'existe pas dans tous les modèles).

Introduction

Compartiment
congélateur

Compartiment
réfrigérateur

Compartiment laitages

Lampe
Étagère

Lampe

Machine à glaçons

automatique

Étagère ou tiroir

Étagère ou tiroir

Clayette de porte

Tiroir (2 ou 3)

Clayette de porte

Protection inférieure

Étagère

Casier rafraîchissement (Optionnel)
Compartiment à oeufs

Tiroir à légumes (1 ou 2)

Clayette de porte

Support bouteille de vin (Plastique ou métallique)

Clayette de porte

Commutateur de conversion
(Viandes/Légumes) (Optionnel)

Tiroir

Tiroir collation (Optionnel)
Étagère (Pliante ou normale)

Zone miracle (Optionnelle)
Compartiment fraîcheur (Optionnel)

Commutateur d’humidité

•

Si vous constatez que certaines pièces manquent sur votre appareil, il se peut que ce soient
des pièces uniquement présentes sur d'autres modèles (ex. le compartiment fraîcheur
n'existe pas dans tous les modèles).

NOTE

*Modèle avec distributeur - Type

1

(Optionnel)

Plateau métallique (Optionnel)

Guide Pitcher
(Optional)

(Optionnel)

(Optionnel)

Fabrication automatique

de glace

Etagère

Lampe

Etagère

Tiroir

Paniers de porte

Tiroir

Panier de porte

Plinthe

*Modèle avec distributeur - Type

Compartiment
congélateur

Compartiment
réfrigérateur

2

Compartiment produits
laitiers

Lampe

Porte-bouteilles

Etagère
Réservoir à conserves

Porte-bouteilles
(En plastique ou en métal)
Compartiment fraîcheur (option)

Étagère (Pliante ou Normale)
Casier à œufs

Bac à légumes

Interrupteur de contrôle

humidité

d

'
Zone Mirade (option)
Bac à légumes (option)

Porte-bouteilles

Interrupteur de
conversion
(viande/légumes)
(en option)

(option)

NOTE

•

Si vous constatez que certaines pièces manquent sur votre appareil, il se peut que ce
soient des pièces uniquement présentes sur d'autres modèles (ex. le compartiment

5

fraîcheur n'existe pas dans tous les modèles).

Introduction

Filter (internal filter model

only)

Filter (internal filter model

only)

Space plus

Clayette de porte

Automatic icemaker

Lampe

Étagère

Clayette de porte

Tiroir

Clayette de porte

Protection inférieure

*Modèle avec distributeur

Compartiment
congélateur

Compartiment
réfrigérateur

-Type 3

Compartiment laitages

Lampe

Étagère

Clayette de porte

Étagère

Étagère

Étagère

Clayette de porte

Tiroir

Clayette de porte

Étagère

Commutateur de conversion

(Viandes/Légumes) (Optionnel)

Space plus

Clayette de porte

Automatic icemaker

Lampe

Étagère

Clayette de porte

Tiroir

Clayette de porte

Protection inférieure

*Modèle avec distributeur

Compartiment

congélateur

Compartiment
réfrigérateur

-Type 4

Compartiment laitages

Lampe

Étagère

Clayette de porte

Étagère

Étagère

Guide Pitcher
(Optional)

Étagère

Clayette de porte

Tiroir

Clayette de porte

Étagère

Commutateur de conversion
(Viandes/Légumes) (Optionnel)

NOTE

Si vous constatez que certaines pièces manquent sur votre appareil, il se peut que ce soient

6

des pièces uniquement présentes sur d'autres modèles (ex. le compartiment fraîcheur
n'existe pas dans tous les modèles).

Installation

Choisissez

un bon

emplacement.

Où installer l'appareil

1. Placez votre appareil dans un endroit où il est facile
à utiliser.

2. Evitez de placer l'appareil à proximité d'une source de
chaleur, de la lumière directe du soleil ou d'une source
d'humidité.

3. Pour garantir une bonne circulation de l'air autour du
réfrigérateur, veuillez aménager susamment
d'espace des deux côtés comme au-dessus de
l’appareil et conserver un intervalle de 5 cm entre
l’arrière de l’unité et le mur.

4. Pour éviter les vibrations, l'appareil doit être mis à
niveau.

5. N'installez pas l'appareil dans un endroit où la température est inférieure à 5°C.
Ceci pourrait perturber son fonctionnement.

Mise au rebut du

vieil appareil

Cet appareil contient du uide (frigorigène, lubriant) et il est composé de pièces et
de matériaux qui sont réutilisables et/ou recyclables.
Tous les matériaux importants doivent être envoyés au centre de collecte de
matériaux de rebut et ils peuvent être réutilisés après retouche (recyclage). Pour les
ramener, veuillez contacter l'agence locale.

6

Installation

Comment enlever la porte

Si l'ouverture de la porte est trop étroite, vous
pouvez ôter la porte du réfrigérateur et faire
passer celui-ci latéralement.

Risque de décharge électrique

Veillez à couper l'alimentation électrique de votre appareil avant de l'installer.
Ne pas le faire peut provoquer de sérieuses blessures, voire entraîner la mort.

Ôtez le couvercle inférieur en tirant vers le haut pour
le soulever, enlevez l’agrafe, puis soulevez le tuyau
d’arrivée d’eau d’alimentation tout en pressant sur la
zone comme indiqué dans la gure à droite.

Enlevez la plinthe

puis le tube

d'alimentation en

eau

Attention

Enlevez la

porte du

compartiment

congélateur

Enlevez la

porte du

compartiment

réfrigérateur

1)

Enlevez le cache de la charnière en
desserrant les vis. Détachez tous les câbles
de raccordement excepté le câble de mise à la
terre.

2) Enlevez l'arrêt en le faisant tourner dans le
sens contraire des aiguilles d'une montre

( )

puis soulevez la charnière supérieure ( ).

3) Enlevez la porte du compartiment congélateur
en la soulevant. Cette fois, la porte doit être
soulevée susamment pour que le tube
d'alimentation en eau sorte complètement.

1) Desserrez les vis du cache de la charnière et
enlevez le cache. Détachez les éventuels
câbles de raccordement, excepté celui de
mise à la terre.

2) Enlevez l'arrêt en le faisant tourner dans
le sens des aiguilles d'une montre ( )
puis enlevez la charnière supérieure en
la soulevant ( ) .

3) Enlevez la porte du compartiment
réfrigérateur en la soulevant.

•

Si une extrémité du tube est déformée ou usée, coupez la partie endommagée.

NOTE

•

Lorsque vous enlevez la charnière supérieure, veillez à ce que la porte ne bascule pas
vers l'avant.

NOTE

•

Passez la porte du compartiment réfrigérateur par la porte du local et déposez-la à
terre en veillant à ne pas endommager le tube d'alimentation en eau.

NOTE

plinthe

Charnière inférieure

Charnière inférieure

Arrêt

Tube d'alimentation en eau

Câbles de
raccordement

Câbles de

raccordement

Cache de la
charnière

Charnière

supérieure

Charnière supérieure

Arrêt

7

Installation

Comment replacer de la porte

Installation du tube d'alimentation en eau

(*Modèle avec distributeur seulement)

Faites passer le réfrigérateur latéralement par la
porte d'accès, comme indiqué sur le schéma de
droite.

La fabrication automatique de glace requiert une pression d'eau de 147-834 kPa
(1,5-8,5 kgf/cm

2

) (c'est-à-dire qu'un gobelet en plastique de 180 cc sera rempli en

3 sec.).
Veillez à ce que la longueur du tube d'alimentation en eau ne dépasse pas 8 m et

qu'il ne soit pas plié. Si la longueur du tube dépasse 8 m, cela peut causer des
problèmes au niveau de l'alimentation en eau suite à un manque de pression.

Veillez à installer le tube d'alimentation en eau dans un endroit à l'abri des sources
de chaleur.

Raccordez l'appareil uniquement à une source d'eau potable.
Lire les instructions d'installation du ltre à eau.

Replacez les portes suivant l'ordre inverse du démontage après les avoir fait passer
par la porte d'accès.

Faites passer le

réfrigérateur

Avant l'installation

Attention

1

2

3

4

5

Ma
x

FRZ
T
EM
P
REF
TEMP

Mi
n 5

4

32

1

M
a
x

8
