BRUKSANVISNING

TVÄTTMASKIN

Läs denna bruksanvisning noga innan installationen påbörjas. Det kommer att förenkla installationen och säkerställa att produkten installeras på ett korrekt och säkert sätt. Förvara dessa instruktioner i närheten av produkten efter installationen för framtida referens.

SV SWEDISH

FH4G1JCH(P)(0~9)N

MFL70740948

Rev.00_071618

www.lg.com

INNEHÅLLSFÖRTECKNING

SÄKERHETSANVISNINGAR .................................................. 4

VIKTIGA SÄKERHETSANVISNINGAR .......................................................4

Kassera den gamla apparaten ..................................................................10

INSTALLATION .......................................................................11

Delar .......................................................................................................... 11

Tillbehör ..................................................................................................... 11

Specifikationer ........................................................................................... 12

Krav på installationsplatsen ....................................................................... 13

Uppackning och borttagande av transportskruvar ..................................... 14

Användning av antiglidplattor (tillval) ......................................................... 15

Trägolv (sviktande golv).............................................................................15

Nivellering av apparaten ............................................................................ 16

Anslutning av tilloppsslangen .................................................................... 16

Installera avloppsslangen .......................................................................... 19

DRIFT ...................................................................................... 20

Använda tvättmaskinen ............................................................................. 20

Sortering av tvätt .......................................................................................21

Fylla på rengöringsprodukter ..................................................................... 22

Kontrollpanel ..............................................................................................24

Programtabell ............................................................................................ 25

Alternativa program ................................................................................... 30

Dry (Tork) ( ) ......................................................................................... 34

Det kan nnas bilder eller innehåll i denna bruksanvisning som skiljer sig från modellen du köpt.

Denna bruksanvisning är föremål för

revidering av tillverkaren.

SMARTA FUNKTIONER ........................................................ 36

Använd Smart ThinQ applikationen ........................................................... 36

Användning av Smart Diagnosis™ ............................................................ 38

UNDERHÅLL .......................................................................... 39

Rengöring av tvättmaskin .......................................................................... 39

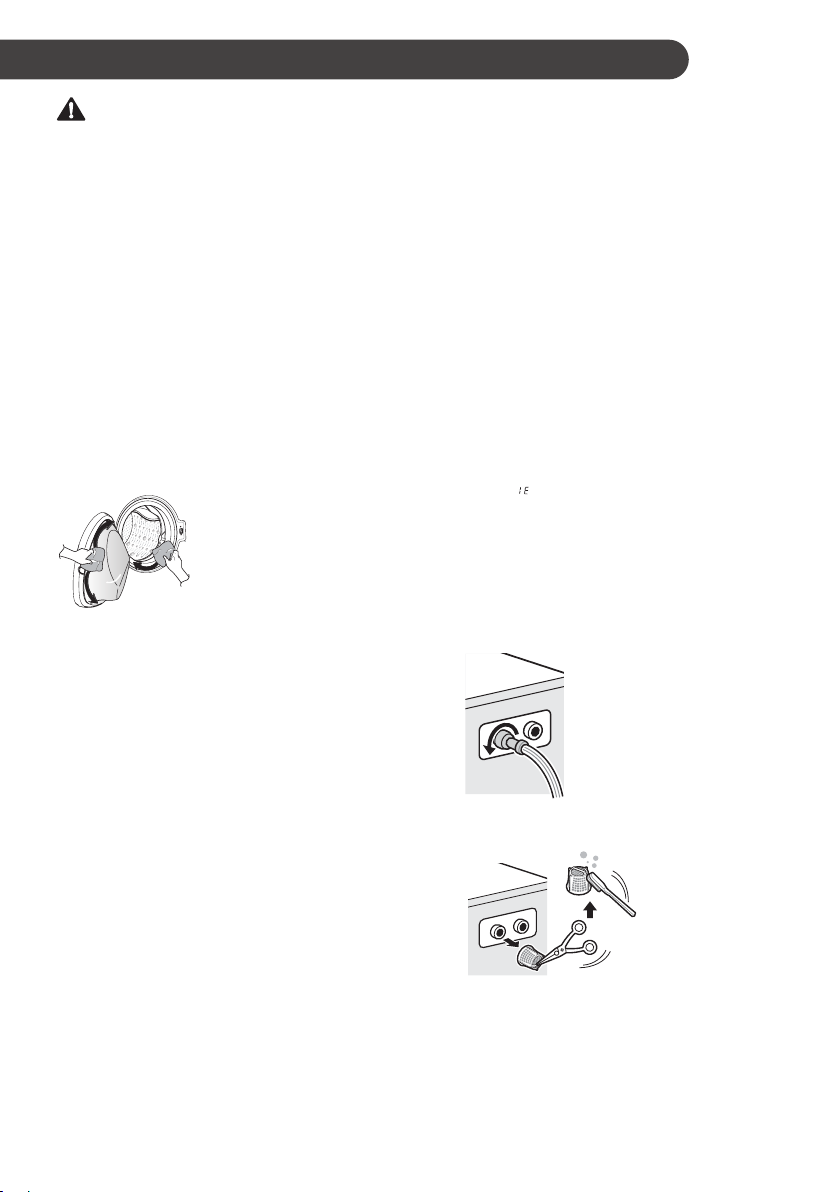

Rengöring av vatteninloppsfiltret ............................................................... 39

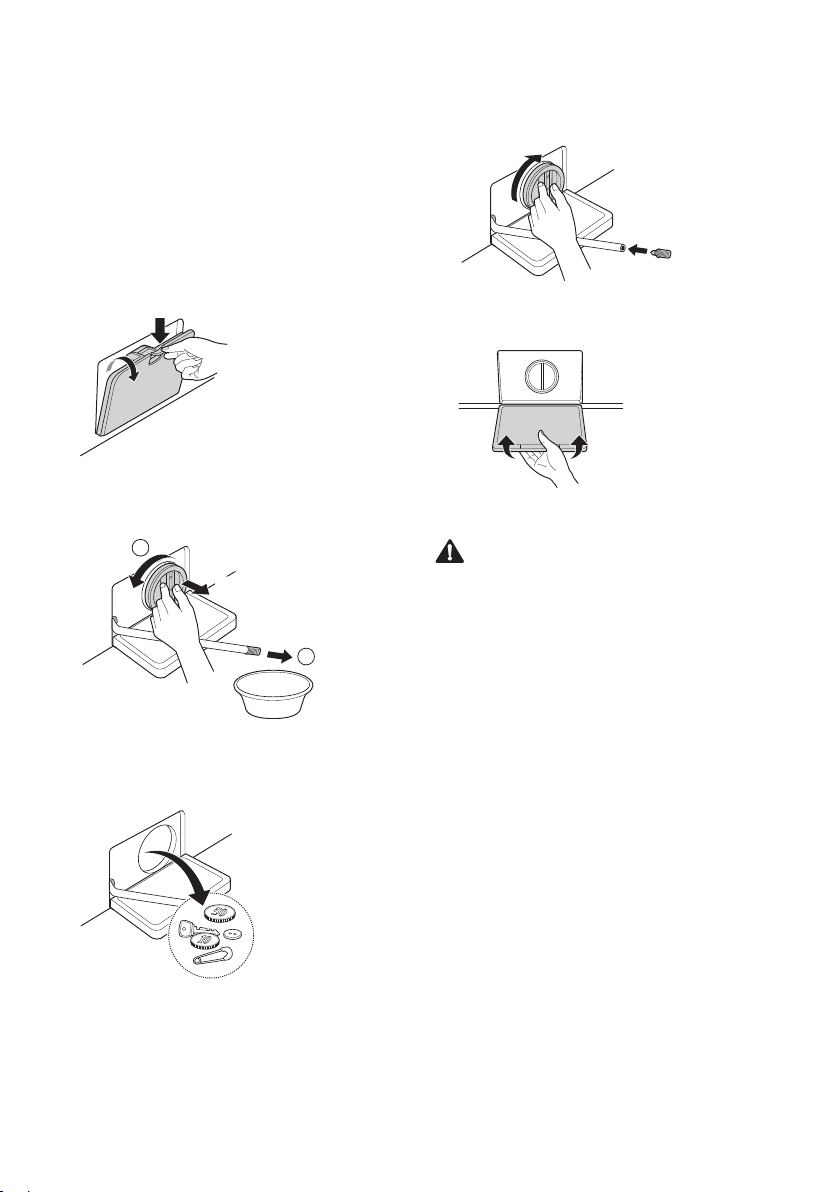

Rengöring av avloppspumpfiltret ............................................................... 40

Rengöring av tvättmedelsfacket ................................................................ 41

Tub Clean (Rengöring av trumman) (tillval) ............................................... 41

Exponering mot kyla vintertid ....................................................................42

FELSÖKNING ......................................................................... 44

Problemdiagnostik ..................................................................................... 44

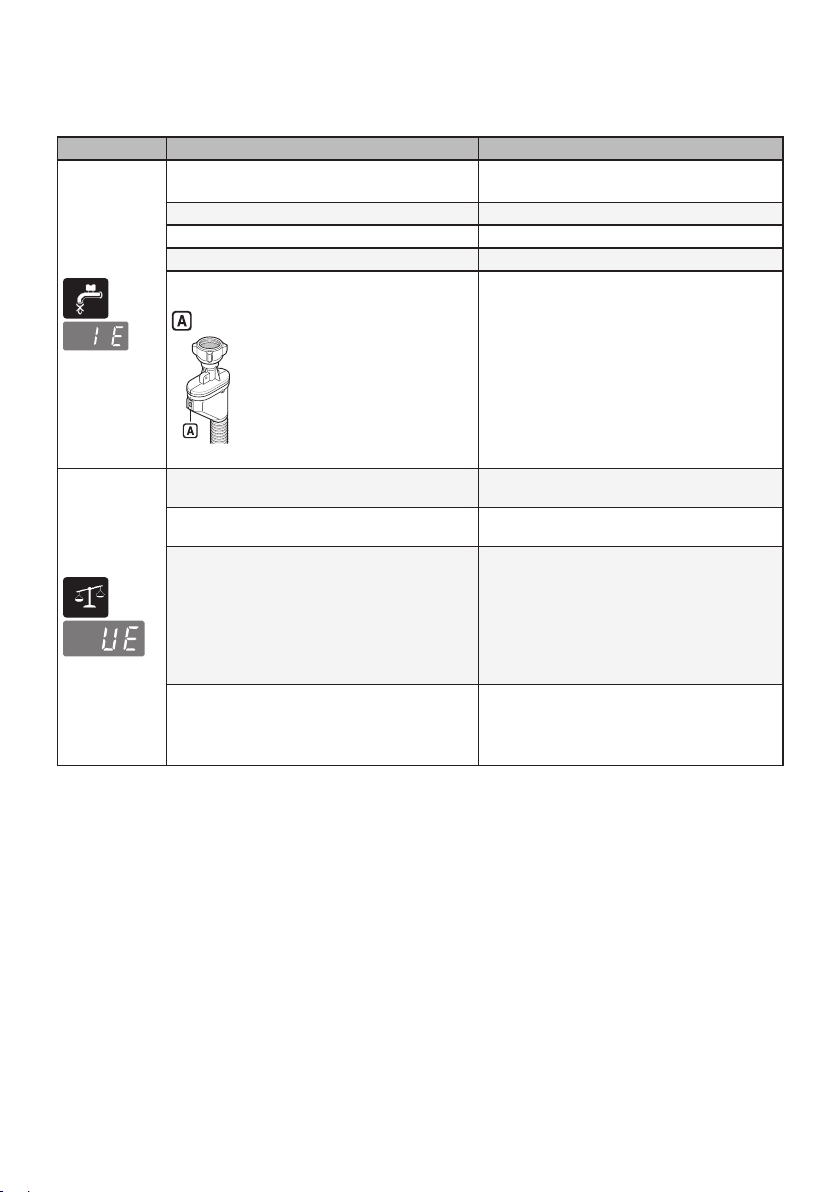

Felmeddelanden ........................................................................................ 47

BEGRÄNSNING AV GARANTIN .......................................... 49

DRIFTDATA............................................................................. 52

SÄKERHETSANVISNINGAR

Följande säkerhetstriktlinjer är avsedda att förhindra oförutsedda risker och skador till följd av osäker eller felaktig användning av produkten. Riktlinjerna är uppdelade i ”VARNING” resp.”FÖRSIKTIGHET” enligt beskrivning nedan.

Denna symbol indikerar situationer och åtgärder för vilka risker föreligger. Läs avsnitt med denna symbol noggrant och följ anvisningarna för att undvika risker.

VARNING

Indikerar att risk för allvarlig personskada eller dödsfall föreligger om anvisningarna inte följs.

FÖRSIKTIGHET

Indikerar att risk för lätta personskador eller skador på produkten föreligger om anvisningarna inte följs.

VIKTIGA SÄKERHETSANVISNINGAR

VARNING

För att minska risken för explosion, brand, dödsfall, elstötar, personskador eller skållning när man använder denna produkt, ska man vidta grundläggande försiktighetsåtgärder, däribland:

Barn i hushållet

Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller av personer med brist på erfarenhet och kunskap, såvida inte användningen sker under tillsyn eller en person som är ansvarig för deras säkerhet har gett anvisningar gällande apparatens användning. Barn ska hållas under uppsikt för att säkerställa att de inte leker med apparaten.

För användning i Europa:

Denna apparat kan användas av barn från och med 8 års ålder och av personer som har nedsatt fysisk, sensorisk eller psykisk förmåga eller bristande erfarenhet och kunskap, förutsatt att användningen sker under tillsyn eller att dessa erhållit anvisningar gällande säker användning av apparaten och förstår därmed förknippade risker. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

Barn under 3 år ska hållas borta från apparaten såvida de inte hålls under ständig tillsyn.

Installation

•Försök aldrig att använda apparaten om den är skadad, fungerar på ett felaktigt sätt, är delvis demonterad eller om delar saknas eller är skadade, inklusive skadad kabel eller kontakt.

•Denna apparat ska endast transporteras av två eller era personer som håller i den ordentligt.

•Installera inte apparaten på en fuktig och dammig plats. Installera inte eller förvara inte apparaten utomhus, eller något vid annat område som utsätts för direkt solljus, vind eller regn eller temperaturer under fryspunkten.

•Se till att avloppsslangen är tät för att undvika läckor.

•Använd inte strömsladden om den är skadad eller om uttaget sitter

löst – kontakta behörigt servicecenter för hjälp.

•Koppla inte in apparaten i ett grenuttag, en skarvsladd eller med en adapter.

•Denna apparat får inte installeras bakom en låsbar dörr, en skjutdörr eller en dörr med gångjärn på motsatt sida av apparaten på ett sådant sätt att apparatens lucka inte kan öppnas fullständigt.

•Denna apparat måste jordas. I händelse av fel eller haveri kommer jordningen att minska risken för elektriska stötar genom att tillhandahålla en väg med minsta motstånd för den elektriska strömmen.

•Denna apparat är utrustad med en elkabel med jordledare och jordad kontakt. Elkontakten får endast anslutas i ett lämpligt uttag som är korrekt installerat och jordat i enlighet med tillämpliga lokala regler och förordningar.

•Felaktigt utförd anslutning av jordledaren kan medföra risk för elektriska stötar. Rådgör med en kvalicerad elektriker eller servicetekniker vid tvekan om apparaten är korrekt jordad.

•Modiera inte stickkontakten som medföljer apparaten. Låt en kvalicerad elektriker installera ett passande vägguttag om kontakten inte passar i vägguttaget.

Drift

•Försök inte att separera paneler eller montera ned apparaten. Använd inte några vassa föremål när du använder kontrollpanelen.

•Reparera eller byt inte ut någon del av apparaten. Alla reparationer och underhåll måste utföras av behörig servicetekniker om det inte specikt anges något annat i bruksanvisningen. Använd endast

reservdelar godkända av tillverkaren.

•Placera inga djur, exempelvis husdjur, i apparaten.

•Håll området under och runt apparaten fritt från antändligt material,

exempelvis ludd, papper, trasor eller kemikalier.

•Lämna inte luckan till apparaten öppen. Barn kan hänga på luckan eller krypa in i apparaten vilket kan leda till sak- och personskador.

•Använd den nya slangen eller slanguppsättningen som medföljer

apparaten. Om man återanvänder gamla slangar kan det orsaka vattenläckor och efterföljande egendomsskada.

•Fyll inte på med våt eller torr tvätt som har tvättats, sköljts, lagts i blöt med eller blivit nedstänkt av antändbara eller explosiva ämnen (exempelvis vax, vaxborttagare, olja, färg, gasolin, avfettning, kemiska lösningsmedel, kerosen, bensin, äckborttagning, terpentin, vegetabilisk olja, matolja, aceton, alkohol, etc.). Vid felaktig användning föreligger risk för brand och explosion.

•För aldrig in händer i apparaten när den är i drift. Vänta tills trumman har stannat helt.

•Vid översvämning: Koppla ur elkontakten och kontakta LG Electronics kundinformationscentrum.

•Tryck inte ner apparatens lucka med överdriven kraft när den är öppen.

•Vidrör inte luckan under program med hög temperatur.

•Använd inte brandfarlig gas eller brännbara ämnen (bensen,

bensin, thinner, petroleum, alkohol etc.) i närheten av apparaten.

•Använd endast efter upptining om utloppsslangen eller tilloppsslangen fryser på vintern.

•Håll alla typer av tvättmedel, sköljmedel och blekmedel borta från barn.

•Vidrör inte elkontakten eller apparatens kontroller med våta händer.

•Se till att elkabeln inte böjs för mycket och placera inga tunga

föremål på den.

•Tvätta endast kläder och sängkläder med denna maskin, inte andra föremål som mattor, skor eller djurltar.

•Denna apparat får endast användas för hushållsbruk och får inte användas i mobila enheter.

•Vid gasläcka (isobutan, propan, naturgas etc.): Vidrör inte apparaten eller elkontakten och ventilera området omedelbart.

Teknisk säkerhet för användning av torktumlaren

•Torka inte otvättade artiklar i denna apparat.

•Föremål som har smutsats ned med ämnen som matolja,

vegetabilisk olja, aceton, alkohol, bensin, fotogen, äckborttagningsmedel, terpentin, vax och vaxborttagningsmedel ska tvättas i varmt vatten med extra mycket tvättmedel innan de

torkas i apparaten.

•Stoppa aldrig apparaten innan torkcykeln avslutats, om inte alla

artiklar snabbt kan tas ur och spridas ut så att värmen leds bort.

•Föremål som skumgummi (latex), duschmössor, vattentäta textilier, gummerade artiklar och kläder eller kuddar med skumgummistoppning får inte torkas i apparaten.

•Sköljmedel eller liknande produkter ska användas enligt anvisningarna för respektive produkter.

•Avlägsna alla föremål, exempelvis tändare och tändstickor, från plaggens ckor innan de läggs in i apparaten.

•Apparaten får inte användas om rengöring skett med industrikemikalier.

Underhåll

•Efter att du har tagit bort all fukt och damm ska du säkert koppla in elkontakten i eluttaget.

•Koppla ur apparaten från eluttaget innan du rengör den. Man kopplar inte ut apparaten från eluttaget genom att ställa in kontrollerna på OFF eller ställa dem i viloläge.

•Spreja inte vatten på apparaten, varken invändigt eller utvändigt, i samband med rengöring.

•Koppla aldrig ur apparaten genom att dra i elkabeln. Grip alltid tag i elkontakten ordentligt och dra ut den rakt från eluttaget.

Bortskaffande

•Koppla ur innan kassering av en gammal apparat. Klipp av kabeln direkt bakom apparaten för att förhindra felaktig användning.

•Allt förpackningsmaterial (t.ex. plastpåsar och frigolit) ska bortskaffas så att barn inte kan få tillgång till det. Förpackningsmaterialet kan orsaka kvävning.

•Avlägsna luckan innan apparaten tas ur drift eller bortskaffas så att barn eller små djur inte riskerar att stängas in inuti apparaten.

Kassera den gamla apparaten

• Den överkorsade soptunnesymbolen indikerar att elektroniskt och elektrickt avfall (WEEE) ska kasseras separat från hushållsavfallet och lämnas in till av kommunen anvisat ställe för återvinning.

• Gamla elektroniska och elektriska produkter kan innehålla farliga substanser så korrekt avfallshantering av produkten förhindrar negativa konsekvenser för miljön och den mänskliga hälsan. Din gamla apparat kan innehålla återanvändningsbara delar som används för att reparera andra produkter och andra värdefulla material som kan återvinnas för att spara begränsade resurser.

• Du kan ta din gamla apparat till butiken där du köpte produkten, eller kontakta din kommun för information om närmaste WEEE-uppsamlingsställe. För den mest uppdateade informationen i ditt land, gå till www.lg.com/global/recycling

INSTALLATION

Delar

Transportskruvar

Elkontakt

Tvättmedelsfack

Kontrollpanel

Trumma

Lucka

Avloppsslang

Avloppsplugg

Avloppspumplter

Täckpanel (placering kan

variera beroende på produkt)

Justerbara fötter

Knappen Till/Från

Tillbehör

Tilloppsslang för

kallvatten (1 EA) (Tillval:

Varmvatten (1 EA))

Vinkelfäste för att fästa

avloppsslangen (tillval)

Skruvnyckel Pluggar till

transportskruvhålen

(tillval)

Fästband (Tillval)

Antiglidplattor (2 EA)

(tillval)

Specikationer

Modell FH4G1JCH(P)(0~9)N

Tvättkapacitet 10.5 kg (Tvätt) / 7 kg (Torkning)

Strömförsörjning 220 - 240 V~, 50 Hz

Storlek 600 mm (B) x 610 mm (D) x 850 mm (H)

Produktvikt 86 kg

Tillåtet vattentryck 0.1 - 1.0 MPa (1.0 - 10.0 kgf / cm²)

• Utseende och specikationer kan ändras utan varsel för att förbättra produktens kvalité.

• Inget ytterligare skydd för backöde krävs för anslutningen till vattentillförseln.

2 cm

0.5 cm

2 cm10 cm

Krav på installationsplatsen

Placering

Plant golv : Tillåten lutning under hela apparaten

är 1°.

Eluttag : Måste nnas inom 1 meter från apparaten.

• Anslut inte er än en apparat till uttaget.

Fritt utrymme : För väggen, 10 cm: bak/2 cm: höger & vänster sida

• Placera eller förvara aldrig några tvättprodukter ovanpå apparaten. Dessa produkter kan skada ytan eller kontrollelementen.

VARNING

• Kontakten får endast anslutas i ett lämpligt uttag som är korrekt installerat och jordat i enlighet med tillämpliga lokala regler och förordningar.

Positionering

• Installera apparaten på ett plant och hårt golv.

• Säkerställ att luftcirkulationen kring apparaten inte

hindras av mattor o.dyl.

• Försök aldrig att korrigera ojämnheter i golvet genom att placera träbitar, papp eller liknande material under apparaten.

• Om apparaten måste installeras intill en gasspis eller en koleldad kamin måste isolering (85 x 60 cm) täckt med aluminiumfolie mot sidan som vetter mot spisen eller kaminen placeras mellan de två

apparaterna.

• Installera inte apparaten i rum där temperaturen

kan sjunka till under fryspunkten. Frysta slangar

riskerar att spricka. Den elektroniska styrenhetens

tillförlitlighet kan försämras vid temperaturer under fryspunkten.

• Se till att apparaten installeras på ett sådant sätt att den är lättåtkomlig för en tekniker i händelse av

ett haveri.

• När apparaten är installerad ska de fyra fötterna

justeras med hjälp av en skruvnyckel för att se till att apparaten står stabilt och att ett mellanrum på cirka 5 mm lämnas mellan apparatens översida och undersidan på eventuell bänkskiva.

• Om apparaten levereras på vintern och temperaturen ligger under fryspunkten ska apparaten förvaras i rumstemperatur under några timmar innan den tas i drift.

VARNING

• Denna utrustning är inte avsedd för bruk till sjöss eller för användning i mobila installationer, exempelvis husvagnar och ygplan.

Elanslutning

• Använd inte en förlängningssladd eller ett grenuttag.

• Koppla alltid ur apparaten och stäng av vattenkranen efter användning.

• Anslut apparaten till ett jordat uttag i enlighet med gällande elsäkerhetsföreskrifter.

• Apparaten måste placeras så att kontakten är lättåtkomlig.

• Apparaten får endast repareras av kvalicerad personal. Om reparationer utförs av oerfarna personer föreligger risk för personskador och allvarliga felfunktioner. Kontakta ditt lokala

servicecenter.

Uppackning och borttagande av transportskruvar

Lyft bort apparaten från frigolitbasen.

• Lyft bort apparaten från frigolitbasen efter att kartongen och fyllnadsmaterialet avlägsnats. Se till att stödet avlägsnas tillsammans med basen och inte fastnar i undersidan av

apparaten.

• Om du måste lägga ned apparaten för att

ta bort kartongbasen, skydda då sidan på apparaten och lägg den försiktigt på sidan. Lägg inte apparaten med fram- eller baksidan nedåt.

Stöd (tillval) Frigolitbas

Sätt i pluggar i hålen.

• Leta rätt på hylsorna till hålen som nns i tillbehörsförpackningen eller fästa på baksidan.

Plugg

ANMÄRKNING

• Spara transportskruvarna för framtida bruk. För att undvika skador på interna komponenter får tvättmaskinen inte transporteras utan att transportskruvarna först installeras.

• Om transportskruvarna inte avlägsnas före användning kan kraftiga vibrationer och buller uppstå, vilket kan leda till permanenta skador på tvättmaskinen. Kabeln är fäst med en transportskruv på baksidan av tvättmaskinen för att förhindra drift med transportskruvarna på plats.

Avlägsna transportskruvarna.

• Använd den medföljande skruvnyckeln och lossa alla transportskruvar helt genom att skruva ut dem medurs. Börja med de två nedre transportskruvarna. Avlägsna transportskruvarna genom att vicka på dem en aning samtidigt som de dras ut.

Användning av antiglidplattor (tillval)

Om apparaten installeras på halt underlag kan den föryttas på golvet till följd av kraftiga vibrationer. Felaktig höjdinställning kan orsaka felfunktion till följd av buller och vibrationer. Om detta problem uppstår installera antiglidplattorna under justeringsfötterna och ställ sedan in höjden korrekt.

Rengör golvet innan antiglidplattorna fästs.

• Använd en torr trasa för att rengöra ytan från partiklar och fukt. För att säkerställa att antiglidplattorna sitter på plats måste all fukt

avlägsnas.

Justera höjden efter att apparaten har placerats

på installationsplatsen.

Placera den häftande sidan av antiglidplattan

mot golvet.

• Det är mest effektivt att installera antiglidplattorna under de främre benen. Om det är svårt att placera plattorna under de främre benen kan de i stället placeras under de bakre benen.

Denna sida upp

Fästande sida

Trägolv (sviktande golv)

• Trägolv är särskilt känsliga för vibrationer.

• För att förhindra vibrationer rekommenderar vi att

gummitassar som är minst 15 mm tjocka placeras under apparatens alla fötter och fästs i minst två golvbalkar med skruvar.

Gummitass

• Installera om möjligt apparaten i ett av rummets hörn där golvet är som stabilast.

• Montera på gummikoppar för att minska vibrationer.

ANMÄRKNING

• Korrekt placering och höjdinställning av tvättmaskinen säkerställer lång, regelbunden och tillförlitlig drift.

• Tvättmaskinen måste stå stadigt och helt vågrätt på golvet.

• Den får inte ‘gungas’ från sin position under drift.

• Installationsytan måste vara ren och fri från

golvvax och andra smörjande ytbeläggningar.

• Se till att tvättmaskinens fötter inte bli våta. I annat fall kan vibrationer och buller uppstå.

• Gummitassar (p/no.4620ER4002B) kan erhållas från LG:s servicecenter.

Säkerställ att apparaten står vågrätt.

• Tryck ner eller rucka på apparatens övre kanter försiktigt för att kontrollera att den står stabilt. Om apparaten skakar, nivellera den på nytt.

ANMÄRKNING

• Antiglidplattor kan erhållas från LG:s servicecenter.

Nivellering av apparaten

Skruva på de justerbara fötterna för att kompensera för ett ojämnt golv (placera inte träbitar etc. under fötterna). Säkerställ att alla fyra fötter vilar stadigt mot golvet och kontrollera sedan att apparaten står helt vågrätt (använd ett vattenpass).

• När apparaten står vågrätt, dra åt låsmuttrarna upp mot apparatens undersida. Samtliga låsmuttrar måste dras åt.

Höj Sänk

Låsmutter

Dra åt alla 4

låsmuttrar ordentligt

Diagonal kontroll

• Om kanterna på apparatens övre platta trycks ned diagonalt ska apparaten inte röra sig upp eller ned (kontrollera båda riktningarna). Om apparaten gungar när den övre plattan trycks ned diagonalt måste fötterna justeras igen.

ANMÄRKNING

• Trägolv eller annat sviktande golv kan medföra att kraftiga vibrationer och obalans uppstår.

• Om tvättmaskinen installeras på en upphöjd plattform måste den vara säkert fastgjord i underlaget så att den inte riskerar att falla ned.

Anslutning av tilloppsslangen

• Vattentrycket måste vara mellan 0,1 MPa och 1,0 MPa (1,0‒10,0 kgf/cm2).

• Se till att inte skada gängan när tilloppsslangen

ansluts till ventilen.

• Om vattentrycket är högre än 1,0 MPa ska en dekompressionsanordning installeras.

• Kontrollera regelbundet slangens skick och byt vid behov ut slangen.

Kontroll av vattentilloppsslangens gummitätning

Två gummitätningar medföljer tilloppsslangarna. De används för att förhindra vattenläckor. Se till att anslutningen till vattenkranen är tillräckligt tät.

Slangkoppling

Gummitätning

Slangkoppling

Gummitätning

Anslutning av slang till vattenkran

Anslutning av slang med skruvkoppling till kran med gänga

Skruva fast slangkopplingen på vattenkranen.

Anslutning av slang med skruvkoppling till kran utan gänga

Lossa de fyra fästskruvarna.

Övre

anslutning

Fästskruv

Avlägsna passringen om kranen är för stor för

adaptern.

Gummi- tätning

Skjut på adaptern med gummitätningen på

kranens ände så att en vattentät anslutning bildas. Dra åt de fyra fästskruvarna.

Tryck tilloppsslangen vertikalt uppåt så att

gummitätningen inuti slangen kan fästa helt vid kranen och dra sedan åt genom att skruva den åt höger.

Platta

Tillops

slang

Anslutning av slang med snabbkoppling till kran utan gänga

Skruva av adapterringen och lossa de fyra

fästskruvarna.

Passring

Adapterring

Avlägsna passringen om kranen är för stor för

adaptern.

Passring

Skjut på adaptern med gummitätningen på

kranens ände så att en vattentät anslutning bildas. Dra åt adapterringen och de fyra fästskruvarna.

Dra ner låsringen, för på tilloppsslangen på

adaptern och släpp upp låsringen. Säkerställ att slangen låses fast i adaptern.

Låsring

Anslutning av slang till apparaten

Anslut den varma vattenledningen till inloppet för varmvatten på tvättmaskinens baksida. Anslut den kalla vattenledningen till inloppet för kallvatten på tvättmaskinens baksida.

Inlopp för

kallvatten

ANMÄRKNING

• Om vatten läcker efter slutförd anslutning måste stegen ovan upprepas. Undvik om möjligt att använda okonventionella kranar för vattentillförseln. Om kranen är fyrkantig eller för stor ska guideplattan avlägsnas innan adaptern förs på kranen.

Använd horisontell kran

Horisontell kran

Inlopp för varmvatten

(tillval)

ANMÄRKNING

• Öppna kranen när tilloppsslangen har anslutits för att spola ut främmande partiklar (smuts, sand, sågspån etc.) från vattenledningen. Låt vattnet rinna ut i en hink och kontrollera vattentemperaturen.

Förlängningskran

Fyrkantig kran

+ 39 hidden pages
