LIETOTĀJA ROKASGRĀMATA

VEĻAS MAZGĀJAMĀ MAŠĪNA

Pirms sākat uzstādīšanu, uzmanīgi izlasiet šo rokasgrāmatu. Rezultātā būs vieglāk veikt uzstādīšanu un tiks nodrošināts, ka izstrādājums ir uzstādīts pareizi un droši. Pēc uzstādīšanas atstājiet rokasgrāmatu izstrādājuma tuvumā, lai varētu to skatīt arī turpmāk.

LV LATVIAN

FH4G1JCH(P)(0-9)N

MFL70921340

Rev.00_101118

www.lg.com

SATURA RĀDĪTĀJS

DROŠĪBAS NORĀDĪJUMI.......................................................3

Svarīgi drošības norādījumi ........................................................................3

Jūsu vecās ierīces likvidēšana ................................................................... 9

UZSTĀDĪŠANA .......................................................................10

Specifikācijas ............................................................................................10

Piederumi .................................................................................................10

Specifikācijas ............................................................................................ 11

Uzstādīšanas vietas prasības ...................................................................12

Izsaiņošana un transportēšanas skrūvju izņemšana ................................ 13

Pretslīdes lokšņu lietošana (papildaprīkojums) ........................................ 14

Koka grīdas (paceltās grīdas) ...................................................................14

Iekārtas līmeņa izlīdzināšana ................................................................... 15

Ūdens padeves šļūtenes pievienošana ....................................................15

Drenāžas šļūtenes uzstādīšana ...............................................................18

EKSPLUATĀCIJA ..................................................................19

Veļas mazgājamās mašīnas izmantošana ............................................... 19

Veļas šķirošana ........................................................................................ 20

Tīrīšanas līdzekļu pievienošana ............................................................... 21

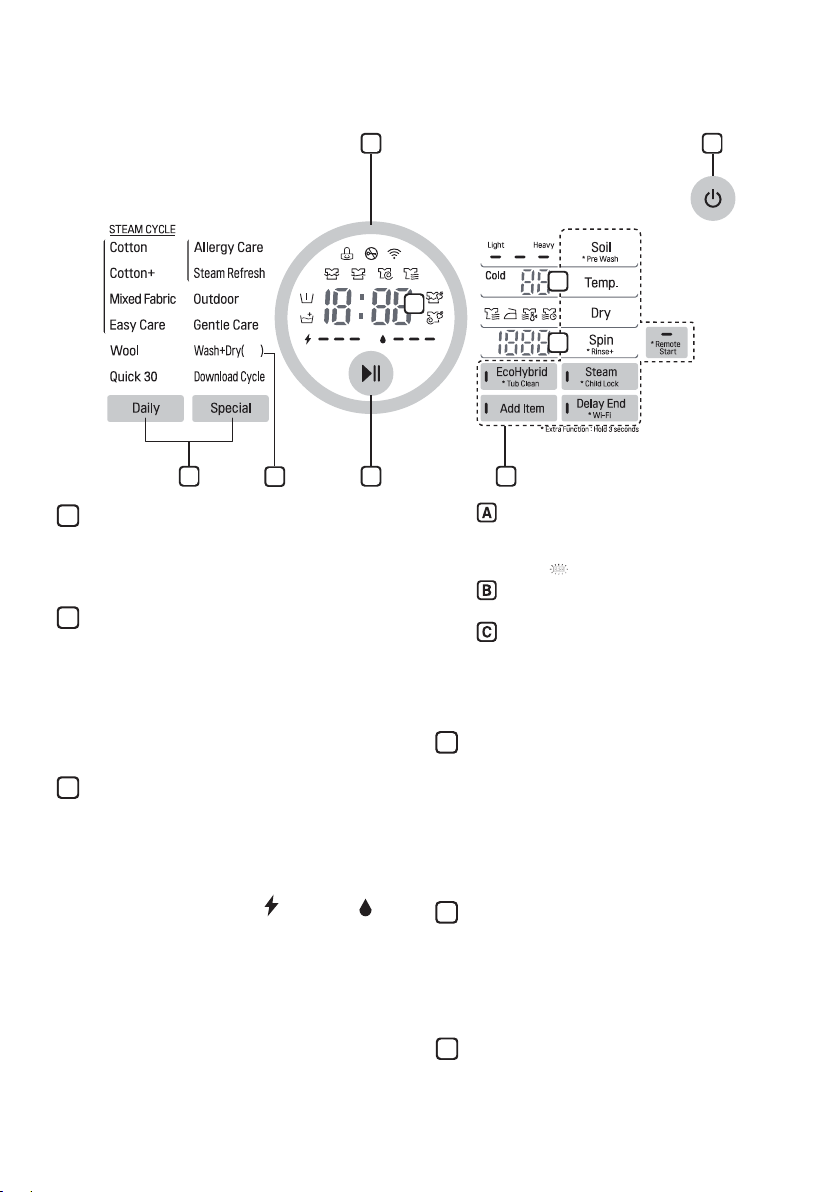

Vadības panelis ........................................................................................23

Režīmu tabula ..........................................................................................24

Izvēles programma ...................................................................................29

Dry (Žāvēšana) ( ) ............................................................................... 33

Šajā rokasgrāmatā var būt iekļauti attēli vai informācija, kas atšķiras no jūsu iegādātā modeļa.

Ražotājam ir tiesības pārskatīt šo rokasgrāmatu.

VIEDĀS FUNKCIJAS .............................................................35

LG SmartThinQ lietotnes lietošana ...........................................................35

Smart Diagnosis™ lietošana .................................................................... 38

APKOPE ..................................................................................39

Veļas mazgājamās mašīnas tīrīšana ........................................................39

Ūdens ieplūdes filtra tīrīšana ....................................................................39

Drenāžas sūkņa filtra tīrīšana ................................................................... 40

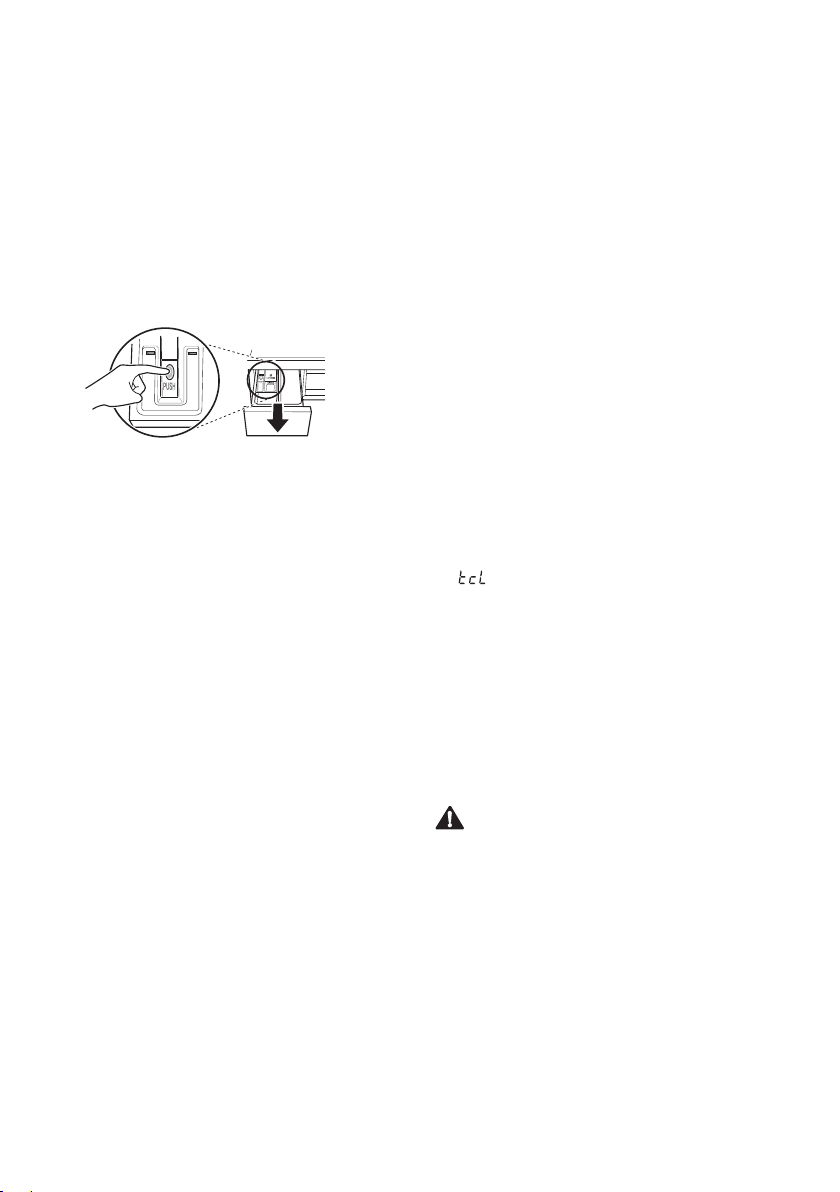

Sadalītāja atvilktnes tīrīšana .....................................................................41

Tub Clean (Tvertnes tīrīšana) (papildaprīkojums) ....................................41

Brīdinājums par sasalšanu ziemas periodā .............................................. 42

TRAUCĒJUMU MEKLĒŠANA ..............................................44

Problēmu diagnostika ...............................................................................44

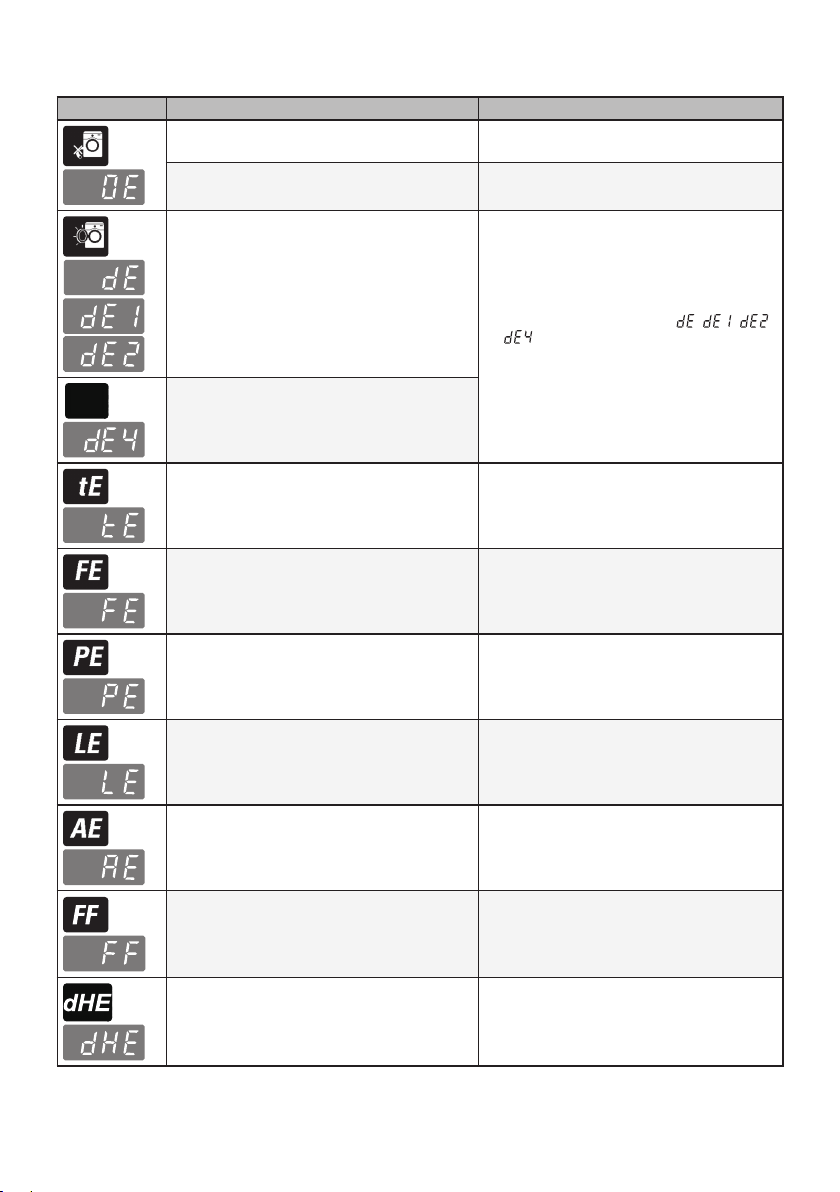

Kļūdas ziņojumi ........................................................................................47

GARANTIJA ............................................................................49

EKSPLUATĀCIJAS DATI ......................................................52

DROŠĪBAS NORĀDĪJUMI

Tālāk izklāstīto drošības vadlīniju mērķis ir novērst neparedzētus riskus vai bojājumus, kas izriet no nedrošas vai nepareizas izstrādājuma ekspluatācijas. Kā redzams tālāk, vadlīnijās tiek lietoti apzīmējumi “BRĪDINĀJUMS!” un “UZMANĪBU!”.

Šis simbols norāda uz lietām un darbībām, kas var radīt risku. Uzmanīgi izlasiet ar šo simbolu apzīmēto daļu un ievērojiet norādījumus, tādējādi novēršot risku.

BRĪDINĀJUMS!

Šis apzīmējums norāda, ka, neievērojot norādījumus, iespējams gūt smagus miesas bojājumus vai var iestāties nāve.

UZMANĪBU!

Šis apzīmējums norāda, ka, neievērojot norādījumus, iespējams gūt vieglus miesas bojājumus vai iespējami izstrādājuma bojājumi.

Svarīgi drošības norādījumi

BRĪDINĀJUMS!

Lai mazinātu ugunsgrēka, elektriskās strāvas trieciena vai miesas bojājumu gūšanas risku, ievērojiet galvenos drošības pasākumus, tostarp šādus:

Bērni mājsaimniecībā

Nav paredzēts, ka šo iekārtu izmanto personas (tostarp bērni) ar pazeminātām fiziskām, sensorām vai garīgām spējām vai nepietiekamu pieredzi un zināšanām, izņemot gadījumus, ja šīs personas rīkojas par viņu drošību atbildīgās personas uzraudzībā vai saskaņā ar šādas personas norādījumiem par iekārtas izmantošanu. Bērni ir jāuzrauga, lai nodrošinātu, ka viņi nespēlējas ar iekārtu.

Izmantošanai Eiropā

Šo iekārtu var izmantot bērni no 8 gadu vecuma, kā arī personas ar pazeminātām fiziskām, sensorām vai garīgām spējām vai nepietiekamu pieredzi un zināšanām, ja šīm personām tiek nodrošināta uzraudzība vai sniegti norādījumi par iekārtas izmantošanu drošā veidā un šīs personas saprot iespējamo apdraudējumu. Bērni nedrīkst spēlēties ar iekārtu. Bērni bez uzraudzības nedrīkst veikt tīrīšanu un apkopi.

Bērni, kas jaunāki par 3 gadiem, nedrīkst atrasties iekārtas tuvumā, ja netiek nodrošināta pastāvīga uzraudzība.

Uzstādīšana

•Nekad nemēģiniet izmantot iekārtu, ja tā ir bojāta, tai ir darbības traucējumi, tā ir daļēji izjaukta, tai trūkst detaļu vai detaļas ir bojātas, tostarp, ja ir bojāts vads vai spraudnis.

•Šī iekārta jāpārvadā vismaz diviem vai vairāk cilvēkiem, stingri turot iekārtu.

•Neuzstādiet iekārtu mitrā un putekļainā vietā. Neuzstādiet un neuzglabājiet iekārtu ārpus telpām vai telpā, kas ir pakļauta nepiemērotiem laika apstākļiem, piem., tiešiem saules stariem, vējam, lietum vai temperatūrai, kas ir zemāka par 0 °C.

•Pievelciet drenāžas šļūteni, lai novērstu tās atdalīšanos.

•Ja strāvas vads ir bojāts vai kontaktligzdas atvere ir vaļīga, nelietojiet šo strāvas vadu un sazinieties ar pilnvarotu tehniskā atbalsta centru.

•Nepievienojiet šo iekārtu tīklam, izmantojot vairākligzdu kontaktrozeti, barošanas vada pagarinātāju vai adapteri.

•Šo iekārtu nedrīkst uzstādīt aiz aizslēdzamām durvīm, bīdāmām durvīm vai durvīm, kurām eņģes ir iekārtai pretējā pusē, veidā, kas ierobežo pilnīgu iekārtas durvju atvēršanu.

•Šai iekārtai ir jābūt sazemētai. Zemējums samazina elektriskās strāvas trieciena risku iekārtas darbības traucējumu vai bojājumu gadījumā, nodrošinot elektrības novadi pa dzīslu ar mazāko pretestību.

•Iekārtas strāvas vadam ir zemējuma dzīsla un kontaktdakša ar zemējumu. Kontaktdakša ir jāiesprauž atbilstošā kontaktligzdā, kas ir uzstādīta un zemēta saskaņā ar valstī spēkā esošajām normām un noteikumiem.

•Nepareizs zemējuma dzīslas savienojums var radīt elektriskās strāvas trieciena risku. Ja šaubāties, vai iekārta ir pareizi sazemēta, lūdziet kvalificētam elektriķim vai tehniskajam speciālistam to pārbaudīt.

•Nedrīkst pārveidot iekārtas vada strāvas kontaktdakšu. Ja tas nav piemērots kontaktrozetei, lūdziet kvalificētam elektriķim uzstādīt pareizu kontaktrozeti.

•Uzstādot vai pārvietojot ierīci, nenolieciet to. Tas var radīt troksni vai iekārtas bojājumus.

Ekspluatācija

•Nemēģiniet atdalīt paneļus vai izjaukt ierīci. Nelietojiet asus priekšmetus, lai vadītu iekārtas darbību no vadības paneļa.

•Neremontējiet un nenomainiet iekārtas detaļas. Visus remonta un apkopes darbus drīkst veikt tikai kvalificēti apkopes darbinieki, izņemot, ja šajā lietotāja rokasgrāmatā nav noteikts citādi. Izmantojiet tikai atļautas rūpnīcā ražotas detaļas.

•Iekārtā nedrīkst likt dzīvas būtnes, piemēram, mājdzīvniekus.

•Sekojiet, lai zonā zem iekārtas un tai apkārt nebūtu uzliesmojošu materiālu, piemēram, plūksnas, papīrs, grīdsegas, ķimikālijas u.tml.

•Neatstājiet iekārtas durvis atvērtas. Bērni var ķerties pie durvīm vai ielīst iekārtas tvertnē, izraisot iekārtas bojājumus vai miesas bojājumus.

•Izmantojiet kopā ar iekārtu piegādātas jaunas šļūtenes vai šļūteņu komplektu. Vecu šļūteņu lietošana var izraisīt ūdens noplūdi un tam sekojošus īpašuma bojājumus.

•Nemazgājiet vai nežāvējiet drēbes, kas tīrītas, mazgātas, mērcētās vai notraipītas ar uzliesmojošām vai sprādzienbīstamām vielām (piemēram, vaski, vasku noņēmējiem, eļļām, krāsām, benzīnu, tīrīšanas līdzekļiem, ķīmiskās tīrīšanas šķīdumiem, petroleju, benzīnu, traipu tīrīšanas līdzekļiem, terpentīnu, augu eļļu, cepam eļļu, acetonu, alkoholu utt.). Nepareiza lietošana var izraisīt ugunsgrēku vai eksploziju.

•Nekad netveriet ar rokām šajā iekārtā laikā, kad tā darbojas. Pagaidiet, līdz tvertne ir pilnībā apstājusies.

•Applūšanas gadījumā atvienojiet kontaktdakšu un sazinieties ar LG Electronics tehniskā atbalsta centru.

•Kad iekārtas durvis ir atvērtas, tās nedrīkst spēcīgi spiest uz leju.

•Augstas temperatūras programmas laikā neaiztieciet iekārtas durvis.

•Iekārtas tuvumā nedrīkst izmantot viegli uzliesmojošu gāzi un sprādzienbīstamas vielas (benzolu, benzīnu, atšķaidītāju, naftu, spirtu u.tml.).

•Ja ziemas laikā drenāžas šļūtene vai ieplūdes šļūtene ir sasalusi, izmantojiet iekārtu tikai pēc tam, kad tās ir atkusušas.

•Glabājiet mazgāšanas līdzekļus, veļas mīkstinātājus un balinātājus bērniem nepieejamā vietā.

•Neaiztieciet kontaktdakšu vai iekārtas vadības pulti ar mitrām rokām.

•Vadu nedrīkst pārmērīgi salocīt vai novietot uz tā smagus priekšmetus.

•Nemazgājiet mašīnā grīdsegas, paklājus, kurpes vai dzīvnieku segas, vai citus izstrādājumus, kas nav apģērbs vai gultasveļa.

•Šī iekārta jālieto tikai mājsaimniecības nolūkiem, un tā nav jālieto mobilās lietojumprogrammās.

•Ja rodas gāzes noplūde (izobutāna, propāna, dabīgās gāzes u.c.), nepieskarieties iekārtai vai kontaktdakšai un nekavējoties izvēdiniet telpu.

Tehniskā drošība Izmantojot žāvētāju

•Iekārtā nedrīkst žāvēt priekšmetus, kas nav mazgāti.

•Pirms iekārtā žāvējat izstrādājumus ar pārtikas eļļas, augu eļļas, acetona, spirta, benzīna, petrolejas, traipu izņēmēju, terpentīna, vaska un vaska noņēmēju traipiem, tie ir jāizmazgā karstā ūdenī ar mazgāšanas līdzekļa papildu devu.

•Nekad neapturiet iekārtu pirms žāvēšanas cikla beigām, izņemot tad, ja visi izstrādājumi tiek ātri izņemti un izklāti, izkliedējot karstumu.

•Šajā iekārtā nedrīkst žāvēt tādus izstrādājumus kā, piemēram, porolonu (putulateksu), dušas cepurītes, ūdensnecaurlaidīgus tekstilizstrādājumus, izstrādājumus ar gumijas pārklājumu un apģērbus vai spilvenus ar porolona pildījumu.

•Veļas mīkstinātājs vai līdzīgi izstrādājumi ir jālieto atbilstoši veļas mīkstinātāja lietošanas norādījumiem.

•Izņemiet no kabatām visus priekšmetus, piemēram, šķiltavas un sērkociņus.

Šo iekārtu nedrīkst izmantot, ja tīrīšanai ir izmantotas rūpnieciskās ķimikālijas.

Apkope

•Pēc pilnīgas mitruma un putekļu notīrīšanas uzmanīgi ievietojiet kontaktdakšu kontaktligzdā.

•Pirms iekārtas tīrīšanas atvienojiet to no strāvas padeves. Iestatot vadības pogu pozīcijā "OFF" vai dīkstāves pozīcijā, iekārta netiek neatvienota no strāvas padeves.

•Tīrot iekārtu, nedrīkst smidzināt ūdeni nedz uz tās ārpuses, nedz iekšpusē.

•Nekādā gadījumā neatvienojiet iekārtu, raujot aiz strāvas vada. Vienmēr cieši satveriet kontaktdakšu un taisni izraujiet to kontaktligzdas.

Utilizācija

•Pirms vecās iekārtas utilizācijas, atvienojiet spraudni no kontaktrozetes. Nogrieziet kabeli tieši pie iekārtas, lai nepieļautu nepareizu iekārtas izmantošanu.

•Visus iepakojuma materiālus (piem., plastmasas maisus un putustirolu) utilizējiet bērniem nepieejamā vietā. Iepakojuma materiāli var izraisīt nosmakšanu.

•Pirms šī iekārta tiek izņemta no ekspluatācijas vai tiek utilizēta, noņemiet tās durvis, lai novērstu iespēju, ka bērni vai nelieli dzīvnieki tiek iesprostoti tvertnē.

Jūsu vecās ierīces likvidēšana

• Šis simbols – pārsvītrota atkritumu tvertne uz riteņiem – norāda, ka elektrisko un elektronisko iekārtu atkritumi (EEIA) jālikvidē atsevišķi no sadzīves atkritumu plūsmas.

• Veci elektriskie izstrādājumi var saturēt bīstamas vielas, tādēļ jūsu vecās ierīces pareiza likvidēšana palīdzēs novērst iespējamās negatīvās sekas videi un cilvēka veselībai. Jūsu vecā ierīce var saturēt vairākkārt izmantojamas detaļas, kuras var izmantot citu izstrādājumu remontam, un citus vērtīgus materiālus, kurus var pārstrādāt, tādējādi saglabājot ierobežotus resursus.

• Jūs varat aiznest ierīci vai nu uz veikalu, kurā šo izstrādājumu iegādājieties, vai sazināties ar vietējās pašvaldības atkritumu savākšanas iestādi un uzzināt sīkāku informāciju par tuvāko oficiālo EEIA savākšanas punktu. Jaunāko informāciju par savu valsti skatiet vietnē www.lg.com/global/recycling

UZSTĀDĪŠANA

Specifikācijas

Transportēšanas skrūves

Spraudnis

Atvilktne

Vadības panelis

Tvertne

Durvis

Drenāžas šļūtene

Drenāžas aizbāznis

Drenāžas sūkņa filtrs

Korpusa vāciņš (atkarībā no izstrādājuma atrašanās vieta var atšķirties)

Regulējamas kājas

Iedarbināšanas poga

Piederumi

Aukstā ūdens piegādes

šļūtene (1 EA) (variants:

karstā ūdens (1 EA)

Līkuma balstenis

drenāžas šļūtenes

nostiprināšanai

(papildaprīkojums)

Uzgriežņu atslēga Vāciņi transportēšanas

skrūvju atverēm

(papildaprīkojums)

Saites skava

(papildaprīkojums)

Neslīdošie paliktņi (2

EA) (papildaprīkojums)

Specifikācijas

Modelis FH4G1JCH(P)(0-9)N

Ietilpība 10,5 kg (Mazgāšana) /7 kg (Žāvēšana)

Barošanas avots 220 - 240 V~, 50 Hz

Izmērs 600 mm (V) x 610 mm (D) x 850 mm (A)

Izstrādājuma svars 86 kg

Pieļaujamais ūdens spiediens 0,1 - 1,0 MPa (1,0 - 10,0 kgf/cm²)

• Iekārtas kvalitātes uzlabošanas nolūkos izskats un specifikācija var tikt mainīti bez iepriekšēja paziņojuma.

• Pievienošanai pie ūdens padeves nav nepieciešama papildu atpakaļplūsmas aizsardzība.

2 cm

0.5 cm

2 cm10 cm

Uzstādīšanas vietas prasības

Atrašanās vieta

Līdzena grīda : pieļaujamais slīpums zem visas

iekārtas ir 1°. Kontaktrozete : Tai jābūt 1 metra attālumā no

iekārtas atrašanās vietas.

• Nepārslogojiet kontaktrozeti, pievienojot vairāk nekā vienu iekārtu.

Papildu attālumi : no sienas: 10 cm aizmugurē, 2 cm labajā un kreisajā pusē

• Nenovietojiet un neglabājiet veļas mazgāšanas līdzekļus uz iekārtas. Tie var bojāt apdari vai vadības ierīces.

BRĪDINĀJUMS!

• Spraudnis ir jāiesprauž atbilstošā kontaktrozetē, kas ir pareizi uzstādīta un sazemēta saskaņā ar valstī spēkā esošajām normām un noteikumiem.

Novietošana

• Uzstādiet iekārtu uz līdzenas, cietas virsmas.

• Pārliecinieties, ka gaisa plūsmu ap iekārtu neierobežo nekādi paklāji, grīdsegas u.c.

• Nekad nemēģiniet izlīdzināt nevienmērīgu virsmu, liekot zem iekārtas koka gabalus, kartonu vai līdzīgus materiālus.

• Ja iekārta tiek novietota blakus gāzes plītij vai apkures katlam, starp minētajām iekārtām ir jānovieto izolācija (85 x 60 cm), kā arī tā puse, kas vērsta pret plīti vai krāsni, ir pārklāta ar alumīnija foliju.

• Neuzstādiet iekārtu telpās, kurās temperatūra var būt zemāka par nulli. Spiediena ietekmē sasalušas šļūtenes var saplīst. Temperatūras, kas ir zemākas par nulli, var izraisīt elektroniskās vadības ierīces bojājumus.

• Nodrošiniet, lai pēc uzstādīšanas mehāniķis bojājumu gadījumā varētu viegli piekļūt iekārtai.

• Kad iekārta ir uzstādīta, noregulējiet visas četras iekārtas kājas, izmantojot transportēšanas skrūvēm paredzēto uzgriežņu atslēgu, un pārliecinieties, ka iekārta ir stabila un ka starp jebkādu darbvirsmu un iekārtas augšdaļu ir aptuveni 5 mm attālums.

• Ja veļas iekārtas piegāde notiek ziemā un temperatūra ir zemāka par nulli, pirms sākat lietot iekārtu, novietojiet to uz vairākām stundām istabas temperatūrā.

BRĪDINĀJUMS!

• Šī iekārta nav paredzēta izmantošanai uz kuģiem vai uzstādīšanai pārvietojamos objektos, piemēram, furgonos, lidmašīnās u.c.

Elektrības savienojums

• Neizmantojiet pagarinātāju vai sadalītāju.

• Pēc izmantošanas vienmēr izņemiet iekārtas spraudni no kontaktrozetes un izslēdziet ūdens padevi.

• Savienojiet iekārtu ar sazemētu kontaktrozeti atbilstoši spēkā esošajiem elektroinstalācijas noteikumiem.

• Novietojiet iekārtu tā, lai varētu viegli piekļūt spraudnim.

• Iekārtu drīkst remontēt tikai kvalificēts speciālists. Remonts, ko veikusi nepieredzējusi persona, var izraisīt miesas bojājumus vai nopietnus darbības traucējumus. Sazinieties ar vietējo tehniskā atbalsta centru.

Izsaiņošana un transportēšanas skrūvju izņemšana

Noceliet iekārtu no putuplasta pamatnes.

• Pēc iepakojuma un pārvadāšanas materiāla noņemšanas noceliet iekārtu no putuplasta pamatnes. Pārliecinieties, vai tvertnes balsts nāk nost kopā ar pamatni un nav pieķēries iekārtas apakšdaļai.

• Ja iekārtu nepieciešams nolikt guļus stāvoklī, lai noņemtu kartona pamatni, vienmēr nodrošiniet iekārtas sānu aizsardzību un uzmanīgi noguldiet iekārtu uz sāna. Iekārtu nedrīkst noguldīt uz priekšdaļas vai aizmugurējās daļas.

Tvertnes balsts (papildaprīkojums)

Kartona pamatne

Uzstādiet vāciņus atverēm.

• Atrodiet atverēm paredzētos vāciņus, kas ir iekļauti piederumu iesaiņojumā vai piestiprināti iekārtas aizmugurē.

Vāciņš

PIEZĪME

• Saglabājiet skrūves izmantošanai turpmāk. Lai novērstu iekšējo komponentu bojājumus, veļas mazgājamo mašīnu nedrīkst transportēt, ja nav ieskrūvētas transportēšanas skrūves.

• Fiksatoru un pārvadāšanas skrūvju nenoņemšana var izraisīt smagas vibrācijas un troksni, kas savukārt var radīt paliekošus bojājumus veļas mašīnai. Barošanas vads ir piestiprināts veļas mašīnas aizmugurē, lai novērstu darbu ar nenoņemtām pārvadāšanas skrūvēm.

Izņemiet skrūves.

• Izmantojiet uzgriežņu atslēgu (iekļauta komplektācijā), lai pilnībā atskrūvētu visas transportēšanas skrūves, griežot pretēji pulksteņa rādītāja kustības virzienam, sākot ar abām apakšējām transportēšanas skrūvēm. Viegli kustinot, izvelciet skrūves.

Pretslīdes lokšņu lietošana (papildaprīkojums)

Ja iekārta tiek uzstādīta uz slidenas pamatnes, spēcīgu vibrāciju rezultātā tā var pārvietoties. Nepareizas izlīdzināšanas rezultātā radītais troksnis un vibrācija var izraisīt darbības traucējumus. Šādā gadījumā zem regulējamām kājām uzstādiet pretslīdes loksnes un noregulējiet līmeni.

Lai uzstādītu pretslīdes loksnes, grīdai ir

jābūt tīrai.

• Izmantojiet sausu drānu, lai saslaucītu un notīrītu jebkādus svešķermeņus un mitrumu. Ja grīda ir mitra, pretslīdes loksnes var slīdēt.

Pēc iekārtas novietošanas uzstādīšanas

vietā noregulējiet līmeni.

Novietojiet pretslīdes loksnes uz grīdas ar

lipīgo pusi uz leju.

• Pretslīdes loksnes ieteicams uzstādīt zem priekšējām kājām. Ja neslīdošos paliktņus ir grūti uzstādīt zem priekšējām kājām, uzstādiet tos zem aizmugurējām kājām.

Ar šo pusi uz augšu

Lipīgā puse

Koka grīdas (paceltās grīdas)

• Koka grīdas ir īpaši jutīgas pret vibrāciju.

• Lai nepieļautu vibrāciju, ieteicams zem katras iekārtas kājas uzstādīt vismaz 15 mm biezus gumijas paliktņus, kas piestiprināti ar skrūvēm pie vismaz diviem grīdas dēļiem.

Gumijas paliktnis

• Ja iespējams, uzstādiet iekārtu kādā no istabas stūriem, kur grīda ir stabilāka.

• Pielāgojiet gumijas paliktņus, lai samazinātu vibrāciju.

PIEZĪME

• Veļas mazgājamās mašīnas pareizs novietojums un izlīdzināšana nodrošinās ilgu, pastāvīgu un drošu darbību.

• Veļas mazgājamai mašīnai ir jābūt 100% horizontālā stāvoklī un stabilā pozīcijā.

• Piemērojot slodzi uz stūriem, tā nedrīkst “svārstīties”.

• Uzstādīšanas vietā virsmai ir jābūt tīrai, uz tās nedrīkst būt uzklāts vasks vai cits eļļains pārklājums.

• Neļaujiet veļas mazgājamās mašīnas kājām samirkt. Pretējā gadījumā var rasties vibrācija un troksnis.

• Gumijas paliktņus (detaļas Nr. 4620ER4002B) varat iegādāties LG tehniskā atbalsta centrā.

Pārliecinieties, ka iekārta ir izlīdzināta.

• Viegli pastumiet vai pašūpojiet iekārtas stūrus, lai pārliecinātos, ka iekārta nešūpojas. Ja iekārta šūpojas, vēlreiz izlīdziniet ierīci.

PIEZĪME

• Pretslīdes loksnes varat iegādāties LG tehniskā atbalsta centrā.

Iekārtas līmeņa izlīdzināšana

Ja grīda ir nelīdzena, pēc nepieciešamības pagrieziet regulējamās kājas (nenovietojiet zem kājām koka gabalus u.tml.). Pārliecinieties, vai visas četras kājas ir stabilas un atrodas uz grīdas, pēc tam pārbaudiet, vai iekārta ir izlīdzināta (izmantojiet līmeņrādi).

• Kad iekārta ir izlīdzināta, pievelciet pretuzgriežņus iekārtas pamatnes virzienā. Jāpievelk visi pretuzgriežņi.

Pacelt Nolaist

Pretuzgrieznis

Cieši pievelciet visus četrus

pretuzgriežņus

Diagonālā pārbaude

• Uzspiežot pa diagonāli uz iekārtas augšējiem stūriem, iekārta nedrīkst kustēties uz augšu un uz leju (pārbaudiet abus virzienus). Ja, uzspiežot pa diagonāli uz mašīnas augšējiem stūriem, tā kustās, noregulējiet kājas vēlreiz.

PIEZĪME

• Koka vai paceltās grīdas var radīt lielāku vibrāciju un nelīdzsvarotību.

• Ja veļas mazgājamā mašīna tiek uzstādīta uz paceltas platformas, tai ir jābūt cieši nostiprinātai, lai samazinātu nokrišanas risku.

Ūdens padeves šļūtenes pievienošana

• Ūdens spiedienam ir jābūt 0,1 MPa un 1,0 MPa (1,0‒10,0 kgf/cm2) robežās.

• Savienojot padeves šļūteni ar vārstu, nedrīkst noraut vītni vai pievilkt pārāk cieši.

• Ja ūdens spiediens ir lielāks par 1,0 MPa, ir jāuzstāda spiediena mazināšanas ierīce.

• Regulāri pārbaudiet šļūtenes stāvokli un, ja vajadzīgs, nomainiet to.

Ūdens padeves šļūtenes gumijas blīves pārbaude

Kopā ar ūdens ievades šļūtenēm komplektā ir iekļautas divas gumijas blīves. Tās lieto ūdens noplūžu novēršanai. Pārliecinieties, vai savienojums ar krāniem ir pietiekami ciešs.

Šļūtenes savienotājs

Gumijas blīve

Šļūtenes savienotājs

Gumijas blīve

Šļūtenes savienošana ar ūdens krānu

Skrūvējamas šļūtenes savienošana ar vītņotu krānu

Uzskrūvējiet šļūtenes savienotāju uz ūdens padeves krāna.

Skrūvējamas šļūtenes savienošana ar krānu bez vītnes

Atskrūvējiet četras stiprinājuma skrūves.

Augšējais

savienotājs

Stiprinājuma skrūve

Gumijas blīve

Uzstumiet savienotāju uz krāna gala tā,

lai gumijas blīve izveidotu hermētisku savienojumu. Pievelciet četras stiprinājuma skrūves.

Uzstumiet piegādes šļūteni vertikāli uz

augšu, lai šļūtenes iekšpusē esošā gumijas starplika cieši piekļautos krānam, un pēc tam pievelciet to, griežot to pa labi.

Plāksne

Piegādes

šļūtene

Ātra savienojuma tipa šļūtenes savienošana ar krānu bez vītnes

Atskrūvējiet savienotāju gredzenveida plāksni

un četras stiprinājuma skrūves.

Ja krāns ir pārāk liels un savienotājs neder,

noņemiet vadplāksni.

Vadplāksne

Gredzenveida

plāksne

Ja krāns ir pārāk liels un savienotājs neder,

noņemiet vadplāksni.

Vadplāksne

Uzstumiet savienotāju uz krāna gala tā,

lai gumijas blīve izveidotu hermētisku savienojumu. Pievelciet četras stiprinājuma skrūves un savienotāju gredzenveida plāksni.

Pavelciet fiksācijas plāksni uz leju, uzstumiet

piegādes šļūteni uz savienotāju un atlaidiet savienotāja fiksācijas plāksni. Pārliecinieties, vai savienotājs ir fiksēts.

Fiksācijas plāksne

Šļūtenes pievienošana pie ierīces

Pievienojiet karstā ūdens vadu karstā ūdens padevei veļas mazgājamās mašīnas aizmugurē. Pievienojiet aukstā ūdens vadu aukstā ūdens padevei veļas mazgājamās mašīnas aizmugurē.

Aukstā ūdens

padeve

PIEZĪME

• Ja pēc savienošanas šļūtenē ir ūdens noplūde, atkārtojiet iepriekš minētās darbības. Ūdens padevei izmantojiet visparastāko ūdens krānu. Ja krāns ir kvadrātveida vai pārāk liela izmēra, pirms savienotāja uzstādīšanas uz krāna izņemiet vadplāksni.

Horizontāla krāna izmantošana

Horizontāls krāns

Karstā ūdens padeve

PIEZĪME

• Pirms piegādes šļūtenes pievienošanas pie ūdens krāna, atgrieziet ūdens krānu, lai no ūdensvada izskalotu jebkādus svešķermeņus (netīrumus, smiltis, zāģu skaidas u.c.). Ļaujiet ūdenim plūst spainī un pārbaudiet ūdens temperatūru.

Pagarināts krāns

Kvadrātveida krāns

+ 39 hidden pages
