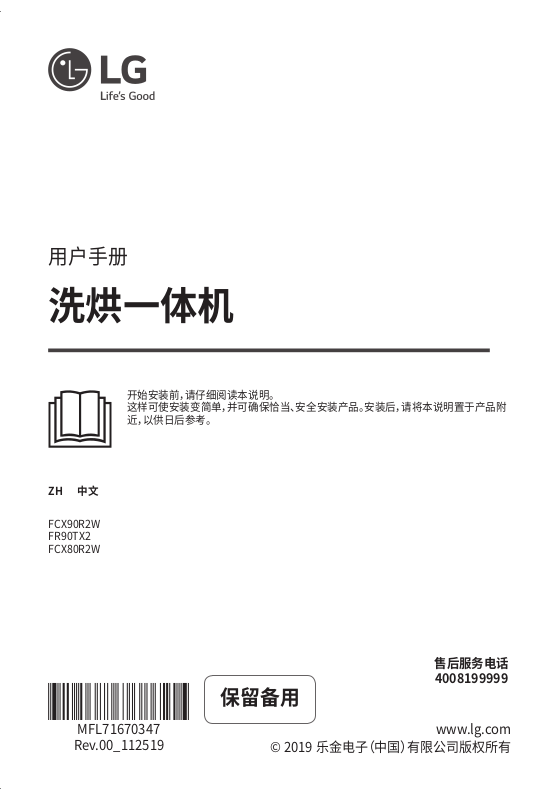

用户手册

洗烘一体机

开始安装前，请仔细阅读本说明。这样可使安装变简单，并可确保恰当、安全安装产品。安装后，请将本说明置于产品附近，以供日后参考。

ZH 中文

FCX90R2W FR90TX2 FCX80R2W

MFL71670347

Rev.00_112519

售后服务电话 4008199999

保留备用

www.lg.com

TABLE OF CONTENTS

重要安全注意事项 .............................................. 3

请在使用前阅读所有说明 .....................................................3

警告 .....................................................................................3

安装 ................................................................ 9

零件和规格 ..........................................................................9

安装位置要求 .....................................................................12

本电器的拆箱 .....................................................................13

调平电器 ............................................................................14

连接进水管 ........................................................................15

安装排水管 ........................................................................17

操作 .............................................................. 18

操作概述 ............................................................................18

衣物洗前准备 .....................................................................18

添加洗涤剂和织物软化剂 ...................................................19

控制面板 ............................................................................22

程序表 ................................................................................23

其他选项与功能 .................................................................27

本手册可能包含与您购买型号不同的图片或内容。

制造商可随时修改本手册。

智能功能 ........................................................ 31

使用 LG SmartThinQ 应用程序 ..........................................31

使用智能诊断 .....................................................................33

维护 .............................................................. 35

每次洗完后清洁 .................................................................35

定期清洁本机 .....................................................................35

故障排除 ........................................................ 38

呼叫服务之前 .....................................................................38

保修............................................................... 45

电路原理图...................................................... 46

LG电子产品包修说明........................................ 47

产品中有害物质的名称及含量............................. 48

重要安全注意事项

请在使用前阅读所有说明

以下安全指南旨在预防因不安全或不正确操作本电器出现的意外风险或损坏。

该安全指南分为“警告”和“注意”两个部分，如下所述。

安全信息

显示此符号，即表明某些事项和操作会产生风险。请仔细阅读显示此符号的部分并遵循指示，以规避风险。

警告

表示不遵循所述说明可能会导致严重伤亡。

注意

表示不遵循所述说明可能会导致轻微受伤或产品损坏。

警告

为降低使用本电器时发生爆炸、失火、死亡、触电、人员受伤或烫伤的风险，请遵守基本的预防措施，包括如下：

技术安全

• 本机并非设计供身体、感官或精神有残障、或者缺乏经验和必要知识的人员（包括儿童）使用，除非负责其安全之人员给予监督或就设备使用提供指导。

• 有儿童在场时，应监督儿童，以确保其不玩弄本机。

• 如果电源线受损，则必须由电器制造商、其服务代理商或类似的合资格人员予以更换，以避免造成危险。

• 使用本机附带的新软管或软管套件。再次使用旧软管可能导致漏水，从而造成财产损失。

• 通风开孔不得被毯子等物覆盖阻挡。

• 本机仅适用于家庭，不适用于以下场景：

− 商店、办公室或其他工作环境的员工厨房；

− 农舍；

− 酒店、汽车旅馆和其他居住型环境的客户用途；

− 提供住宿加早餐的旅馆；

− 公寓楼或洗衣房的公共使用区

• 进水时的水压必须在 30 至 1000kPa 之间。

• 一些程序中的最大待洗干衣容量为:

FCX90R2W / FR90TX2 9 kg (洗衣) / 5 kg (烘干)

8 kg (洗衣) / 5 kg (烘干)

FCX80R2W

安装

• 如果设备已损坏、出现故障、部分拆卸或部件丢失或损坏（包括电源线或插头损坏），请勿尝试操作本机。

• 本机应在两人或更多人员安全托住的情况下才可以搬运。

• 请勿在潮湿和有灰尘的地方安装本机。请勿在任何户外地区，或任何阳光直射、风吹、淋雨或冰点以下的温度环境中安装或存放本机。

• 拧紧排水管，以免脱离。

• 如果电源线损坏或插座孔松脱，请勿使用电源线，并联系授权服务中心。

• 本机请勿连接多孔插座、电源延长线或适配器。

• 本机不得安装在闭锁门、滑动门或在本机相对面装有铰链的门后方，否则可能会限制机门完全打开。

• 本设备必须接地。如果出现故障或停止运行，接地可提供最小电流阻力路径，从而降低电击风险。

• 本机配有一根带有设备接地线的电源线和接地电源插头。电源插头必须插入合适电源插座内，插座应依据所有当地规范和条例正确安装并接地。

• 未正确连接设备接地导线可导致电击风险。如果您对设备是否正确接地表示怀疑，请由合格电工或维修人员进行检查。

• 请勿对本机配带的电源插头做任何修改。若插头不适配插座，请由合格电工安装合适的插座。

操作

• 请不要试图拆分任何面板或拆解本机。

• 不要用尖锐的工具操作控制面板。

• 请勿自行维修或更换本机的任何部件。除本用户手册特别建议外，所有修理和维修工作均必须由合格的维修人员执行。仅使用经授权的原装配件。

• 请勿将动物，如宠物，放入本机中。

• 保持本机底部和周围区域无可燃物质，如线头、纸、碎布、化学物质等。

• 请勿一直打开机门。儿童可能会挂在机门上，或爬入设备内，从而造成损坏或人身伤害。

• 使用本机附带的新软管或软管套件。再次使用旧软管可能导致漏水，从而造成财产损失。

• 请勿放入、洗涤或烘干已用可燃或爆炸物质（如蜡、去蜡器、机油、油漆、石油、脱脂剂、干洗剂、煤油、汽油、除斑剂、松节油、植物油、食用油、丙酮、乙醇等）清洗、洗涤、浸泡或被这些物质弄脏的衣物。使用不当会引发火灾或爆炸。

• 操作时请勿接触本机。请耐心等待，直到滚筒完全停止。

• 若遇水淹时，请断开电源插头并请联系 LG 电子客户信息中心。

• 机门打开时，请勿过度向下推机门。

• 使用高温程序时，请勿触碰机门。

• 请勿在本机附近使用可燃性气体和物质（苯、汽油、稀释剂、石油、酒精等）。

• 如果在冬季排水管或进水管结冰，则仅在融化后使用。

• 请将所有洗涤剂、软化剂和漂白剂置于儿童接触不到的地方。

• 请勿用湿手触碰电源插头或电器控件。

• 请勿过度弯曲电源线或在其上放置重物。

• 除衣服或床单外，请勿在本机内洗涤地毯、垫子、鞋子或者宠物毯子或任何其他类似物品。

• 本机仅用于家用洗衣，不得用于移动设备中。

• 如果发生气体泄漏（异丁烷、丙烷、天然气等），请勿触摸电器或电源插头，并立即对现场进行通风。

烘干功能使用技术安全

• 请勿在本设备中烘干未洗物品。

• 对于被食用油、植物油、丙酮、酒精、汽油、煤油、除斑剂、松节油、蜡和去蜡剂等物质弄脏的衣物，在放入机器烘干之前，应在热水中加入额外量的洗涤剂进行洗涤。

• 在烘干周期结束之前，请勿停止本设备，除非快速取出物品并展开，以便分散热量。

• 请勿在本设备中烘干发泡橡胶（乳胶泡沫）、浴帽、防水纺织品、橡胶支撑制品和衣服或发泡橡胶垫填充的枕头。

• 应根据织物柔软剂指示的规定，使用织物柔软剂或类似产品。

• 从口袋中取出所有物品，例如打火机和火柴。

• 在使用工业化学品进行清洗的情况下，请勿使用本设备。

维护

• 完全拭去水分和灰尘后，将插头安全插入电源插座中。

• 清洁本机前，请断开本机电源。将控制装置设为“关”或待机位置，不会（要）断开本机电源。

• 清洗本机时，请勿向本机内部或外部喷水。

• 不得通过拉拽电源线拔下本机电源插头。务必握住插头并将其直接从电源插座中拔出。

处置

• 在丢弃旧机前，请将插头拔出。请直接切断电器后方的电源线，以防误用。

• 在远离儿童之处处置（处理）所有包装材料（如塑料袋和泡沫塑料）。包装材料可能导致窒息。

• 处理或丢弃本机前请拆下机门，以免儿童或小动物困入其内造成危险。

安装

零件和规格

须知

• 为提高洗衣机的质量，其外形和规格可能会有变更，恕不另行通知。

正面视图

控制面板

洗涤剂投放格

滚筒

机门

罩盖

排水泵过滤器

排水塞

可调支脚

背面视图

电源插头

运输螺栓

排水管

耗电量 (千瓦时/工作周期) 耗水量 (升/工作周期）洗净比洗涤/脱水容量能耗等级电源外形尺寸（宽 X 深 X 高) 产品重量最大洗涤容量最大烘干容量洗涤消耗功率加热消耗功率蒸汽消耗功率烘干消耗功率脱水转速洗涤噪音脱水噪音标准水压

FCX90R2W/FR90TX2

0.800 60

1.03

9kg/9kg

220V~，50Hz

600mm×470mm×850mm

63kg

9kg 5kg

0/400/600/800/1000/1200 53dB (A) 71dB (A)

30 ~ 1000 kPa (0.3 ~ 10.0 kgf / cm

150W 1900W 1900W 1500W

FCX80R2W

0.750 55

1.03

8kg/8kg

63kg

8kg

5kg

53dB (A) 71dB (A)

)

•

除菌率

1200

12021.4

（）

;)

x 犜姺佞縨㖈杞㼭涸넞〵䧴荈ⵖ涸卹㶩♳կ

;)



通风

• 确保电器周围空气流通，未被地毯、毛毯等阻碍。

环境温度

• 请勿在温度可能降至零度的室内安装本机。在压力下，结冰的软管可能会爆裂。在低于冰点的温度条件下，电子控制部件的可靠性会受到损害。

• 如果电器在冬天运送且温度低于冰点，则在开始运行前请将电器在室温下放置几小时。

电气连接

• 请勿使用延长线或双头接口。

• 使用后，请务必拔下电源插头并关闭进水端（水源）。

• 请根据现行的接线规范将电器接入接地插座。

• 洗衣机必须正确定位，以方便插拔电源插头。

• 电源插座必须在本机任意一侧的 1 米之内。

本电器的拆箱

从泡沫保护座中提起本机

*只有某些机型提供该功能。拆除纸箱和发运材料后，提起本机让它脱

离泡沫保护座。

• 确保滚筒支架而不是卡在本机的底部。

• 如果你必须放下本机来拆下纸箱底座

b，请总是保护好本机的侧面，然后小

心地将它的侧面朝下。不要将本机的正面和背面朝下。

拆卸螺栓组件

先从底部的两个运输螺栓 a 开始，使

用内附扳手逆时针转动，完全松开所有运输螺栓。

a* 与保护座一起脱离，

警告

• 只能由合格人员对洗衣机进行维修。由缺乏经验的人员进行维修，可能会造成人身伤害或使设备出现严重故障。请联系 LG Electronics 服务中心。

• 电源插头必须插入合适电源插座内，插座应依据所有当地规范和条例正确安装并接地。

抽出螺栓组件，抽出时上下左右摆动。

检查水平

当沿对角线下推顶板边缘，电器应完全不会上下晃动（检查两个方向）。如果在沿对角线推动电器顶板时洗衣机出现晃动，请再次调平支脚。

水压必须处在 30 kPa 和 1000 kPa (0.3‒10.0 kgf/cm²) 之间。如果水压超过 1000 kPa，应安装减压装置。

须知

• 在将进水管连接到水龙头之前，打开水龙头冲洗掉水管中的异物（灰尘、沙子、锯末等）。让水排入水桶，并检查水温。

向上垂直推动进水管，从而使水管中

的橡胶密封圈能完全粘合水龙头，然后向右转动拧紧。

将螺纹式软管连接到无螺纹水龙头。

旋松四个固定螺丝。

上接头

固定螺丝

如果水龙头过大而与接头不匹配，请

拆下导向板。

导向板

将接头往上推至水龙头末端，从而使

橡胶密封圈形成水密连接。拧紧四颗固定螺丝。

橡胶密封圈

板

进水管

将一根接触式软管连接至无螺纹水龙头

旋开接头环板，并旋松四颗固定螺丝。

环板

如果水龙头过大而与接头不匹配，请

拆下导向板。

导向板

将接头往上推至水龙头末端，从而使

橡胶密封圈形成水密连接。拧紧四颗固定螺丝和接头环板。
