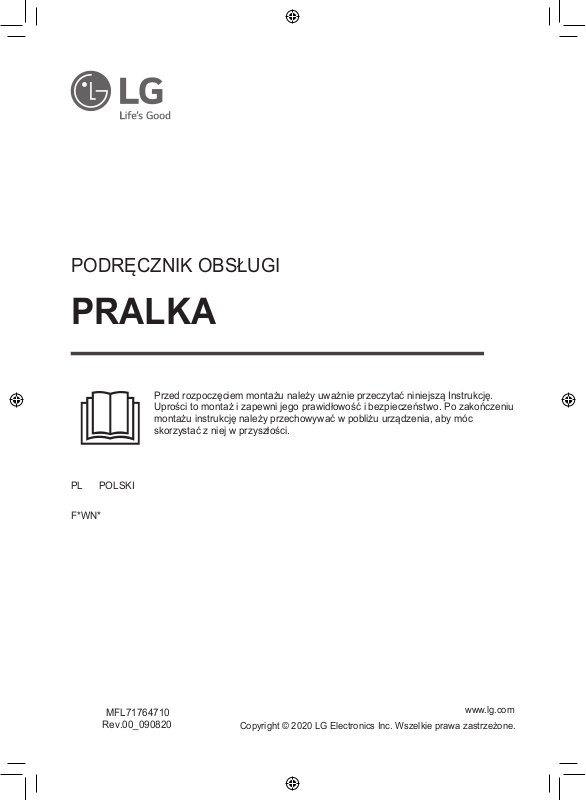

LG F2WN2S6N4E, F2WN2S6N3E User manual [pl]

PODRĘCZNIK OBSŁUGI

PRALKA

Przed rozpoczęciem montażu należy uważnie przeczytać niniejszą Instrukcję. Uprości to montaż i zapewni jego prawidłowość i bezpieczeństwo. Po zakończeniu montażu instrukcję należy przechowywać w pobliżu urządzenia, aby móc skorzystać z niej w przyszłości.

PL POLSKI

F*WN*

MFL71764710

Rev.00_090820

www.lg.com

SPIS TREŚCI

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA........... 3

MONTAŻ..........................................................................................9

UŻYTKOWANIE.............................................................................15

Zamieszczone w instrukcji ilustracje lub treści mogą różnić się w zależności od modelu posiadanego przez użytkownika. Niniejszy podręcznik może podlegać zmianom wprowadzanym przez producenta.

PRZED UŻYCIEM NALEŻY ZAPOZNAĆ SIĘ ZE WSZYSTKIMI

INSTRUKCJAMI ................................................................................................3

OSTRZEŻENIE .................................................................................................3

TROSKA O ŚRODOWISKO ..............................................................................8

Utylizacja starego urządzenia ...........................................................................8

Części i specyfikacja .........................................................................................9

Wymagania dotyczące miejsca montażu ........................................................10

Rozpakowywanie urządzenia..........................................................................12

Poziomowanie urządzenia ..............................................................................12

Podłączanie węża doprowadzającego wodę ..................................................13

Instalacja węża odpływowego .........................................................................14

Informacje ogólne dotyczące użytkowania......................................................15

Przygotowywanie prania .................................................................................15

Dodawanie detergentów i płynów do płukania ................................................16

Panel sterowania.............................................................................................18

Tabela programów...........................................................................................19

Dane o zużyciu................................................................................................22

Dodatkowe opcje i funkcje ..............................................................................23

FUNKCJE SMART........................................................................ 25

Aplikacja LG ThinQ..........................................................................................25

Smart Diagnosis................................................ ................................................25

KONSERWACJA...........................................................................27

Czyszczenie urządzenia po każdym praniu ....................................................27

Okresowe czyszczenie urządzenia .................................................................28

ROZWIĄZYWANIE PROBLEMÓW...............................................30

Zanim zadzwonisz do centrum serwisowego ..................................................30

DANE ROBOCZE..........................................................................36

Karta produktu.................................................................................................36

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

PRZED UŻYCIEM NALEŻY ZAPOZNAĆ SIĘ ZE WSZYSTKIMI INSTRUKCJAMI

Poniższe wytyczne dotyczące bezpieczeństwa mają za zadanie zapobiegać nieprzewidzianym zagrożeniom i uszkodzeniom wynikającym z nieprawidłowej lub niezgodnej z zasadami bezpieczeństwa obsługi urządzenia�

Wytyczne podzielono na kategorie „OSTRZEŻENIE” oraz „PRZESTROGA” opisane poniżej�

Komunikaty dotyczące bezpieczeństwa

Symbol ten wskazuje działania oraz zagadnienia, z którymi może wiązać się zagrożenie. Należy uważnie przeczytać sekcje oznaczone tym symbolem i postępować zgodnie z instrukcją, aby uniknąć zagrożeń.

OSTRZEŻENIE

Wskazuje, że nieprzestrzeganie instrukcji może powodować poważne obrażenia lub śmierć.

PRZESTROGA

Wskazuje, że nieprzestrzeganie instrukcji może powodować lekkie obrażenia lub uszkodzenia produktu.

OSTRZEŻENIE

Aby zmniejszyć ryzyko eksplozji, pożaru, śmierci, porażenia elektrycznego, obrażeń lub poparzenia osób podczas używania produktu, należy przestrzegać środków ostrożności obejmujących poniższe:

Bezpieczeństwo techniczne

• Urządzenie to może być obsługiwane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub nieposiadające wymaganej wiedzy i doświadczenia pod warunkiem zapewnienia im odpowiedniego instruktażu oraz nadzoru w zakresie bezpieczeństwa obsługi urządzenia oraz związanego z nią ryzyka. Należy uniemożliwić dzieciom wykorzystywanie urządzenia do zabawy. Niedozwolone jest czyszczenie urządzenia oraz wykonywanie zabiegów konserwacyjnych przez dzieci bez nadzoru.

• Dzieci poniżej 3 roku życia powinny być trzymane z dala od urządzenia, chyba że są pod stałym nadzorem.

• Jeśli przewód zasilania jest uszkodzony, musi zostać wymieniony przez producenta, pracownika serwisu lub innego technika o zbliżonych kwalifikacjach w celu uniknięcia zagrożenia.

• Nie zakrywać otworów wentylacyjnych wykładziną.

• To urządzenie jest przeznaczone jedynie do użytku domowego i nie

powinno być wykorzystywane w:

− Kuchniach dla pracowników w sklepach, biurach i innych pomieszczeniach pracowniczych;

− Budynkach gospodarczych;

− Hotelach, motelach i innych obiektach wypoczynkowych;

− Obiektach typu bed and breakfast;

− Ogólnodostępnych pomieszczeniach w blokach lub pralniach.

• Należy zainstalować nowego węża lub zestaw węży dołączony do

urządzenia. Zamontowanie zużytych węży może doprowadzić do wycieku i zalania mieszkania.

• Ciśnienie wody musi wynosić od 100 kPa do 1000 kPa.

• Maksymalny ciężar suchego prania w niektórych cyklach to 6,5 kg.

Montaż

• Nie wolno podejmować prób używania urządzenia, jeśli jest ono uszkodzone, częściowo zdemontowane, działa nieprawidłowo lub jeśli stwierdzono brak lub uszkodzenie jego części, w tym uszkodzenie przewodu lub wtyczki.

• Urządzenie musi w bezpieczny sposób być transportowane przez dwoje lub większą liczbę osób.

• Nie instalować urządzenia w wilgotnym i zakurzonym miejscu. Nie instalować i nie przechowywać urządzenia poza budynkami lub w miejscu narażonym na działanie warunków atmosferycznych, takich jak promienie słońca, wiatr lub deszcz oraz temperatury poniżej zera stopni Celsjusza.

• Należy dokręcić wąż odpływowy tak, aby się nie odłączył.

• Jeśli przewód zasilania jest uszkodzony lub gniazdko zasilania jest

poluzowane, nie należy korzystać z przewodu i należy skontaktować się z autoryzowanym centrum serwisowym.

• Nie podłączać urządzenia do listw zasilających, rozgałęźników lub przedłużaczy.

• Urządzenia nie należy montować za zamykanymi drzwiami, drzwiami suwanymi ani drzwiami na zawiasach po stronie przeciwnej do zawiasów urządzenia w sposób utrudniający pełne otwarcie urządzenia.

• Urządzenie musi zostać uziemione. W przypadku uszkodzenia lub awarii urządzenia uziemienie posłuży jako droga odprowadzenia prądu o najmniejszym oporze, redukując ryzyko porażenia

elektrycznego.

• Urządzenie jest wyposażone w przewód zasilający z żyłą uziemiającą

oraz uziemioną wtyczkę. Wtyczka musi być podłączona do odpowiedniego gniazdka, które jest poprawnie zainstalowane i uziemione zgodnie z lokalnymi przepisami i normami.

• Niewłaściwe podłączenie przewodu uziemiającego urządzenie może skutkować porażeniem elektrycznym. W przypadku wątpliwości co do poprawności uziemienia urządzenia należy skontaktować się z wykwalifikowanym elektrykiem lub pracownikiem serwisu.

• Nie należy przerabiać wtyczki zasilania dołączonej do urządzenia. Jeśli nie pasuje ona do gniazdka, należy zlecić instalację właściwego gniazda wykwalifikowanemu elektrykowi.

Działanie

• Nie należy próbować zdejmować żadnych paneli ani demontować urządzenia.

• Nie używać żadnych ostrych przedmiotów na panelu sterowania w celu obsługi urządzenia.

• Nie należy podejmować prób naprawy lub wymiany jakichkolwiek elementów urządzenia. Wszelkie naprawy i prace serwisowe muszą być wykonywane przez wykwalifikowanych pracowników serwisu, chyba że w Instrukcji zamieszczono inne zalecenia. Należy stosować tylko części zamienne zatwierdzone przez producenta pralki.

• Nie należy wkładać do urządzenia zwierząt.

• Obszar pod urządzeniem i wokół niego musi być wolny od

łatwopalnych materiałów, takich jak kłaczki, papier, szmaty, chemikalia itp.

• Nie należy pozostawiać drzwi urządzenia otwartych. Dzieci mogą zawisnąć na drzwiach lub wczołgać się do środka, co spowoduje szkody lub obrażenia ciała.

• Należy zainstalować nowy zestaw węży dołączony do urządzenia. Zamontowanie zużytych węży może doprowadzić do wycieku i zalania mieszkania.

• Nie należy wkładać do urządzenia, prać ani suszyć w urządzeniu odzieży, która była czyszczona, prana, namoczona w substancjach łatwopalnych lub wybuchowych, lub miejscowo zwilżona takimi substancjami (jak wosk, substancja do usuwania wosku, ropa, farba, benzyna, środki odtłuszczające, rozpuszczalniki do prania chemicznego, nafta, benzyna, środki odplamiające, terpentyna, olej roślinny, olej spożywczy, aceton, alkohol itp.). Nieprawidłowe wykorzystanie urządzenia może spowodować pożar lub porażenie

elektryczne.

• Nie należy sięgać do urządzenia w trakcie jego pracy. Należy

poczekać, aż bęben zatrzyma się całkowicie.

• W razie zalania wodą należy odłączyć wtyczkę od sieci zasilającej i skontaktować się z centrum obsługi klienta LG Electronics.

• Nie należy wywierać nacisku (z góry na dół) na otwarte drzwi.

• Podczas cyklu prania w wysokiej temperaturze nie należy dotykać drzwiczek pralki

• Nie należy stosować palnych gazów ani substancji wybuchowych

(takich jak benzen, benzyna, rozcieńczalnik, ropa naftowa, alkohol itp.) w pobliżu produktu.

• Jeśli wąż odpływowy lub wąż doprowadzający wodę uległ zimą zamrożeniu, może być używany wyłącznie po odtajaniu.

• Wszystkie detergenty, zmiękczacze i wybielacze należy przechowywać poza zasięgiem dzieci.

• Nie wolno dotykać wtyczki ani elementów sterujących urządzeniem mokrymi rękami.

• Nie należy nadmiernie zaginać przewodu zasilania ani stawiać na nim ciężkich przedmiotów.

• W pralce nie należy prać chodników, mat, butów, koców dla zwierząt oraz innych artykułów innych niż ubrania i pościel.

• Urządzenie to służy do stosowania w gospodarstwie domowym i nie może być traktowane jako urządzenie przenośne.

• Jeśli wystąpi wyciek gazu (izobutanu, propanu, gazu ziemnego itp.), nie należy dotykać urządzenia ani wtyczki zasilania. Należy za to natychmiast przewietrzyć pomieszczenie.

Konserwacja

• Po całkowitym wytarciu wilgoci i kurzu ostrożnie włożyć wtyczkę do gniazda.

• Przed rozpoczęciem czyszczenia pralkę należy odłączyć od

zasilania. Ustawienie przełącznika w pozycję WYŁĄCZONA nie powoduje odłączenia pralki od zasilania.

• W celu wyczyszczenia urządzenia nie należy spryskiwać go wodą wewnątrz ani na zewnątrz.

• Nie wolno odłączać wtyczki z gniazdka, ciągnąc za przewód zasilający. Należy zawsze mocno trzymać wtyczkę i ruchem do siebie wyciągnąć ją z gniazda.

Utylizacja

• Przed wyrzuceniem starego urządzenia należy odłączyć je od zasilania. Należy odciąć kabel bezpośrednio za urządzeniem, aby uniemożliwić niepożądane użycie.

• Opakowania (np. worki plastikowe i styropian) należy zutylizować w sposób, który nie narazi dzieci na kontakt z nimi. Materiały opakowaniowe mogą doprowadzić do uduszenia się.

• Przed zakończeniem eksploatacji lub przekazaniem do utylizacji należy zdemontować drzwi, aby zapobiec ryzyku, że w środku uwięzione zostanie dziecko lub niewielkie zwierzę.

TROSKA O ŚRODOWISKO

Utylizacja starego urządzenia

• Symbol przekreślonego pojemnika na odpady oznacza, że produkty elektryczne lub elektroniczne (WEEE) należy zutylizować poza obiegiem odpadów komunalnych.

• Stare produkty elektroniczne mogą zawierać niebezpieczne substancje. Właściwa utylizacja starego urządzenia pozwoli uniknąć potencjalnych negatywnych skutków dla środowiska i zdrowia. Stare urządzenie może zawierać części wielokrotnego użytku, które mogą zostać wykorzystane do naprawy innych produktów, lub inne wartościowe materiały, które można przetworzyć, aby oszczędzać zasoby naturalne.

• Możesz zanieść urządzenie do sklepu, w którym zostało kupione, lub skontaktować się z lokalnym urzędem gospodarki odpadami, aby uzyskać informacje o najbliższym punkcie zbiórki WEEE. Aby uzyskać aktualne informacje z zakresu gospodarki odpadami obowiązującej w Twoim kraju, odwiedź stronę http://www. lg.com/global/sustainability/environment/take-back-recycling/global-networkeurope (plik PDF: „For more information about how to recycle LG products in your country”.)

MONTAŻ

Części i specyfikacja

UWAGA

• Wygląd i dane techniczne mogą ulegać zmianom w celu poprawy jakości urządzenia.

Widok od przodu

a Panel sterowania b Szuflada zasobnika na proszek/płyn c Bęben d Drzwi e Zaślepka f Filtr pompy odpływowej g Korek spustowy h Regulowane nóżki

Widok od tyłu

a Wtyczka zasilania b Bolce zabezpieczające c Wąż odpływowy

Akcesoria

* Ta funkcja jest dostępna tylko w wybranych modelach.

a Wąż doprowadzający zimną wodę* b Klucz c Osłony otworów na śruby transportowe* d Kolanko zabezpieczające węża odpływowego*

Dane techniczne

Model

Zasilanie 220 - 240 V~, 50 Hz

Wymiary

(szerokość x głębokość x

wysokość)

Waga produktu 63 kg

• Na wlocie wody nie jest wymagane zabezpieczenie przed zassaniem brudnej wody do sieci.

600 mm x 450 mm x 850 mm

F*WN*

Wymagania dotyczące miejsca montażu

Przed instalacją urządzenia należy zwrócić uwagę na poniższe informacje dla pewności, że zostanie ono zainstalowane we właściwym miejscu.

Miejsce instalacji

• Urządzenie należy zainstalować na płaskim podłożu. (Dopuszczalne pochylenie pod urządzeniem: 1°)

• Nie wolno korygować nierówności podłoża za pomocą podkładanych pod urządzenie listew, tektury czy podobnych materiałów.

• Jeśli nie można uniknąć umieszczenia urządzenia obok kuchenki gazowej lub pieca węglowego, pomiędzy urządzeniami należy zamontować izolację (850 x 600 mm) pokrytą folią aluminiową po stronie kuchenki lub pieca.

• Urządzenie należy instalować w taki sposób, by w przypadku awarii była ona łatwo dostępna dla pracownika serwisu.

• Podczas instalacji urządzenia należy wyregulować wszystkie cztery nóżki za pomocą klucza do bolców zabezpieczających, aby zapewnić stabilność urządzenia oraz odległość wynoszącą około 5 mm pomiędzy górną powierzchnią urządzenia i elementami, które mogą się nad nim znajdować.

Należy zapewnić dodatkowy odstęp od ścian

•

wynoszący co najmniej tylnej oraz stronie.

20 mm

100 mm

od ścian po lewej i prawej

od ściany

20 mm

OSTRZEŻENIE

• Urządzenie to służy do stosowania w gospodarstwie domowym i nie może być traktowane jako urządzenie przenośne.

UWAGA

• Jeśli urządzenie zostało ustawione na podniesionej platformie, należy ją solidnie przymocować, aby wyeliminować ryzyko przewrócenia.

100 mm

20 mm

5 mm

Drewniane podłogi (podłogi podniesione)

W przypadku instalowania urządzenia na drewnianych podłogach należy zastosować gumowe nakładki, aby zapobiec nadmiernym drganiom i niestabilności urządzenia.

• Aby zapobiec drganiom, zaleca się umieszczenie na każdej nóżce gumowej nakładki a o grubości co najmniej 15 mm, przymocowanej do co najmniej dwóch belek stropowych za pomocą śrub.

• Jeśli jest taka możliwość, należy zamontować pralkę w rogu pomieszczenia, gdzie podłoga jest bardziej stabilna.

• Zamocować gumową nakładkę, aby zmniejszyć drgania.

PRZESTROGA

• Urządzenie to służy do stosowania w gospodarstwie domowym i nie może być traktowane jako urządzenie przenośne.

• Jeśli urządzenie zainstalowano na niestabilnym podłożu (np. na drewnianej podłodze), wszelkie wynikające z tego uszkodzenia lub dodatkowe koszty nie są objęte gwarancją.

UWAGA

• Gumowe nakładki (nr katalogowy 4620ER4002B) można nabyć w centrum serwisowym LG

Electronics.

Wentylacja

• Należy upewnić się, że przepływ powietrza wokół urządzenia nie jest blokowany przez dywany,

dywaniki itp.

Temperatura otoczenia

• Nie należy montować urządzenia w pomieszczeniach, w których temperatura powietrza może spaść poniżej 0 stopni C. Zamarznięte węże mogą pęknąć pod ciśnieniem. Działanie elektronicznej jednostki sterującej może się pogorszyć pod wpływem ujemnej temperatury.

• Jeśli urządzenie zostało dostarczone zimą, w temperaturach poniżej zera, przed uruchomieniem należy pozostawić je w temperaturze pokojowej na kilka godzin.

Podłączanie do zasilania

• Nie należy używać przedłużaczy ani podwójnych adapterów.

• Po każdym użyciu należy odłączyć urządzenie i wyłączyć źródło doprowadzania wody.

• Podłączyć urządzenie do uziemionego gniazda zgodnie z normami dotyczącymi instalacji elektrycznej.

• Urządzenie należy zamontować w sposób pozwalający na łatwy dostęp do wtyczki.

• Gniazdo elektryczne musi znajdować się w odległości co najmniej 1 metra od jednego z boków urządzenia.

OSTRZEŻENIE

• Napraw urządzenia może dokonywać wyłącznie wykwalifikowany personel. Naprawy przeprowadzane przez osoby niedoświadczone mogą skutkować obrażeniami ciała oraz poważnymi awariami sprzętu. Należy skontaktować się z centrum serwisowym LG

Electronics.

• Wtyczka zasilania musi być podłączona do

odpowiedniego gniazda, które jest zainstalowane oraz uziemione zgodnie z lokalnymi przepisami i normami.

Rozpakowywanie urządzenia

Unoszenie urządzenia z piankowej podstawy

* Ta funkcja jest dostępna tylko w wybranych modelach.

Po wyjęciu urządzenia z kartonu i materiału do pakowania unieść urządzenie z piankowej

podstawy.

• Upewnić się, że podpora bębna a* została

usunięta razem z podstawą i nie przywarła do spodu urządzenia.

• Jeśli konieczne jest położenie urządzenia na podłodze w celu usunięcia podstawy kartonowej b, należy zadbać o odpowiednią ochronę bocznej ścianki urządzenia i delikatnie ułożyć urządzenie na boku. Nie kłaść urządzenia na przedniej lub tylnej stronie.

Usunąć bolce, nieznacznie poruszając nimi

podczas wyjmowania.

Zamontować osłony.

• Należy znaleźć osłony b znajdujące się w paczce z akcesoriami lub zamocowane z tyłu urządzenia.

Poziomowanie urządzenia

Sprawdzanie wypoziomowania

Wypoziomowanie urządzenia zapobiega niechcianemu hałasowi i wibracjom. Po zakończeniu instalacji należy sprawdzić, czy urządzenie zostało idealnie wypoziomowane.

• Jeśli urządzenie chwieje się w wyniku dociskania jego górnej powierzchni po przekątnej, należy ponownie wyregulować nóżki.

Usuwanie bolców

Rozpoczynając od dolnych bolców

zabezpieczających a, za pomocą klucza (w zestawie) poluzować wszystkie bolce zabezpieczające, odkręcając je w kierunku przeciwnym do ruchu wskazówek zegara.

Regulacja i poziomowanie nóżek

Podczas montażu urządzenie należy ustawić równo i idealnie je wypoziomować.

• Jeśli urządzenie nie zostanie ustawione równo i odpowiednio wypoziomowane, może ulec uszkodzeniu albo nie działać prawidłowo.
