LG F147W2DB User manual [nl]

Nederlands

HANDLEIDING

WASMACHINE

Lees deze handleiding zorgvuldig voordat u
de wasautomaat in gebruik neemt en bewaar de
handleiding om later iets op te zoeken.

Français

F14B9Q/TD(W)(A)(1~9) / F147W2DB
F12B9Q/TD(W)(A)(1~9)
F10B9Q/TD(W)(A)(1~9)

P/No.: MFL68027605

ver. 25102013.00

www.lg.com

roductkenmerken

Economischer door het Intelligent WassysteemEconomischer door het Intelligent WassysteemEconomischer door het Intelligent WassysteemEconomischer door het Intelligent WassysteemEconomischer door het Intelligent Wassysteem

P

Bescherming tegen kreuken

Bescherming tegen kreukenBescherming tegen kreukenBescherming tegen kreuken

Door de links-/rechtsdraaiende beweging van de trommel wordt het
kreukelen van het wasgoed tot een strikt minimum beperkt.

Ingebouwde verwarmer

Ingebouwde verwarmer Ingebouwde verwarmer

De ingebouwde verwarmer verwarmt het water op de beste
temperatuur voor de ingestelde wascyclus.

Om het energiegebruik en het waterverbruik tot een minimum te
beperken, detecteert het Intelligent Wassysteem de grootte van de
lading en de watertemperatuur. Ook bepaalt het op basis hiervan het
optimale waterniveau en de wastijd.

Kinderslot

추가선택 예약

KinderslotKinderslotKinderslot

Het kinderslotsysteem wordt gebruikt om te vermijden dat kinderen
op een knop duwen om het programma te wijzigen terwijl de machine
draait.

Ruisarm snelheidscontrolesysteemRuisarm snelheidscontrolesysteemRuisarm snelheidscontrolesysteemRuisarm snelheidscontrolesysteem

Door de washoeveelheid en de balans te meten, zorgt het systeem
ervoor dat de was gelijkmatig verdeeld wordt zodat het geluidsniveau
bij het centrifugeren tot een minimum herleid wordt.

Direct Drive-systeem

Direct Drive-systeemDirect Drive-systeemDirect Drive-systeem

De moderne Blushless DC-motor drijft de trommel rechtstreeks aan
zonder gebruik te maken van riem of riemschijf.

6 Motion.

6 Motion.6 Motion.6 Motion.6 Motion.6 Motion.6 Motion.

De wasmachine kan diverse trommelacties of een combinatie van
verschillende acties, afhankelijk van het geselecteerde wasprogramma
uitvoeren.
Gecombineerd met een gecontroleerde rotatiesnelheid en de capaciteit
van de trommel zowel links als rechts te roteren, zijn de wasprestaties
van de machine uitstekend met als resultaat een perfect wasresultaat.

nhoudsopgave

I

Waarschuwingen ...................................................................... 3

Kenmerken ............................................................................... 4

Installatie....................................................................................5

Aandachtspunten voor het wassen .........................................10

Zeep toevoegen ......................................................................11

Functies .................................................................................. 13

Gebruik van de wasmachine ...................................................15

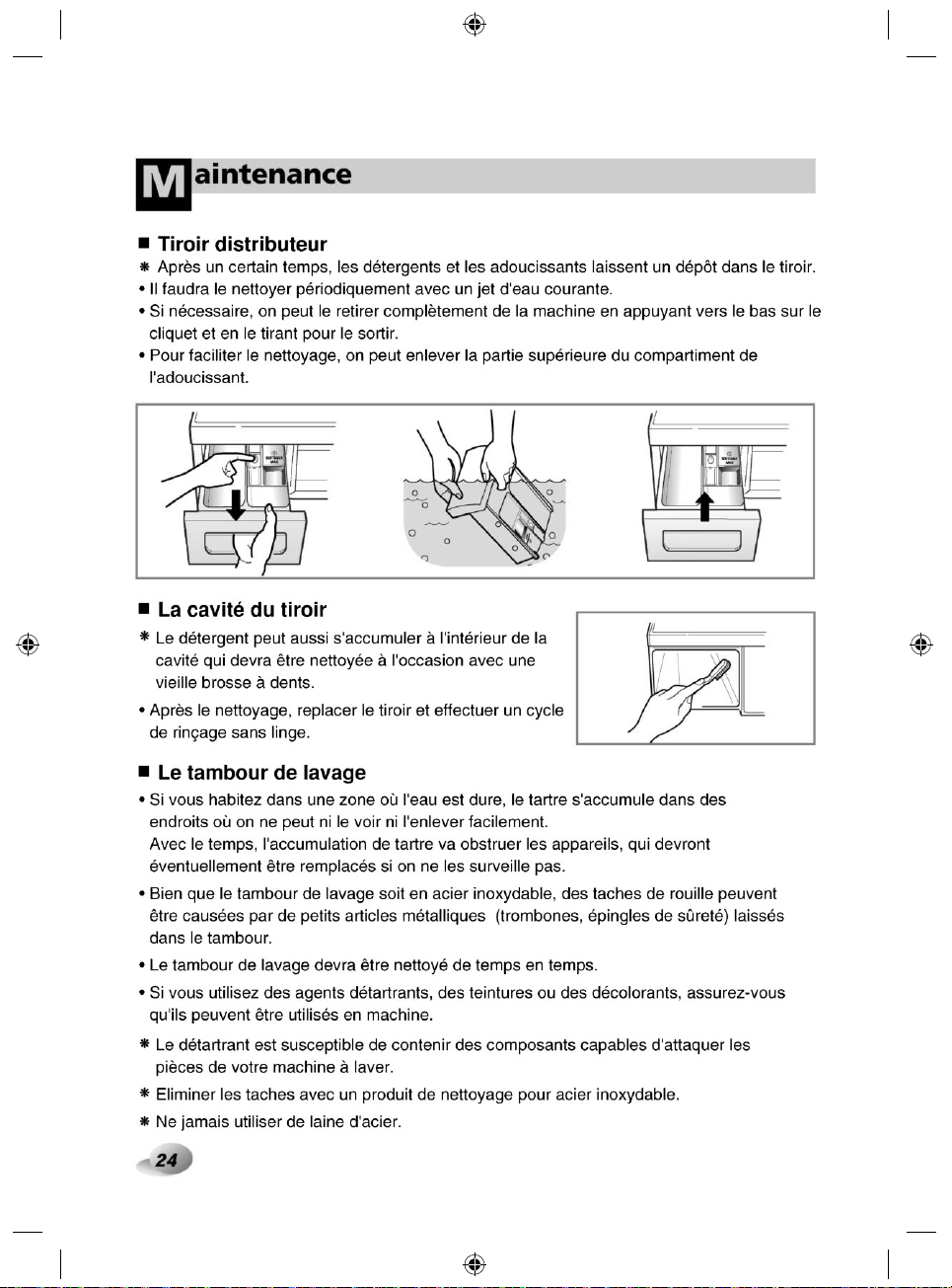

Onderhoud...............................................................................22

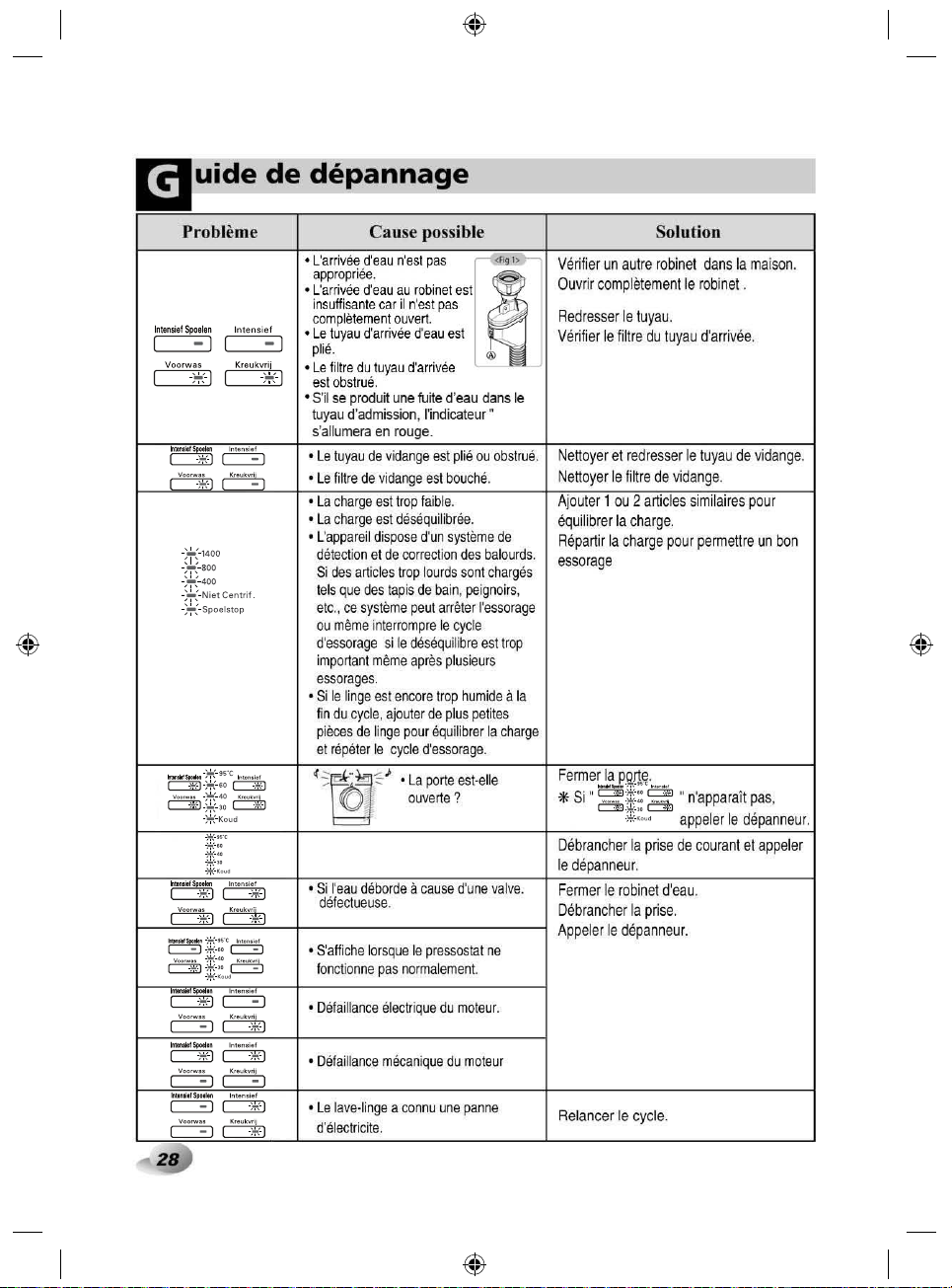

Storingsindex ...........................................................................26

Garantiebepalingen .................................................................30

2

aarschuwingen

W

LEES ALLE INFORMATIE ALVORENS U HET TOESTEL IN GEBRUIK NEEMT.

Nederlands

Waarschuwing

Voor uw veiligheid: alle informatie in deze handleiding dient te worden opgevolgd om het
risico voor brand, explosie of een elektrische schok tot een minimum te beperken, en om
schade aan eigendommen, verwondingen of dodelijk letsel te voorkomen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• Installeer of plaats het apparaat op een plaats waar
het niet aan temperaturen onder het vriespunt of aan
de weerelementen kan worden blootgesteld.

• Het is gevaarlijk om de kenmerken van dit toestel op
enigerlei wijze aan te passen.

• Probeer de machine niet zelf te herstellen.
Herstellingen die uitgevoerd zijn door onervaren of
niet-gekwalificeerd personeel kunnen verwondingen
en/of nog ernstigere fouten veroorzaken aan de
machine.

• Hou de plaatsen onder en rondom de toestellen vrij
van brandbare materialen zoals pluizen, papier,
vodden, chemicaliën, enz.

• Nauw toezicht is nodig indien het apparaat door of in
de buurt van kinderen wordt gebruikt.

• Sta niet toe dat kinderen op, met of in dit toestel of
enig ander apparaat spelen.

• Laat de wasmachinedeur nooit open staan.

• Kinderen zouden op de geopende deur kunnen gaan
hangen of in de wasmachine kruipen.

• Breng uw hand of arm nooit in de wasmachine terwijl
deze nog draait. Wacht tot de trommel geheel tot
stilstand is gekomen.

• Het wasproces kan de brandvertrager van textiel
verminderen.

• Was of droog geen artikelen die zijn gereinigd,
gewassen, gedrenkt in of besprenkeld met brandbare

of explosieve stoffen (zoals was, olie, verf, dieselolie,
ontvetters, oplosmiddelen voor droog reinigen,
kerosine, enz.) die zouden kunnen ontvlammen of
exploderen. Olie kan achterblijven in de trommel,
waardoor er brand kan ontstaan tijdens het drogen.
Laad dus geen kleding met olievlekken.

• Om dit te vermijden volgt u zorgvuldig de was- en
verzorgingsinstructies op van de fabrikant die in het
kledingstuk zijn opgenomen.

• Sla de wasmachinedeur nooit met kracht dicht en
probeer deze niet geforceerd te openen wanneer hij
op slot zit . Dit kan schade veroorzaken aan de
wasmachine.

• Om risico op een elektrische schok tot een minimum
te beperken, trekt u de stekker van het apparaat uit
het stopcontact of haalt u de zekering van de
wasmachine uit de stoppenkast of zet de
hoofdschakelaar van het elektrisch circuit in uw huis
uit alvorens u begint met onderhoud of reiniging.

• Gebruik het apparaat nooit wanneer het beschadigd
is, niet goed functioneert, gedeeltelijk is
gedemonteerd, of er onderdelen aan ontbreken of
stuk zijn. Dit geldt ook wanneer het snoer of de
stekker zijn beschadigd.

• Neem contact op met het service centrum indien het
apparaat onder water heeft gestaan.
Risico op elektrische schokken en brand.

• Alle elektriciteitswerken, die noodzakelijk zijn voor de installatie van het toestel, moeten uitgevoerd worden
door een erkende elektricien of een deskundig persoon.

• Gebruik uitsluitend een geaard stopcontact van 220 –240 V.Gebruik geen verlengkabel of een verdeelstekker.

• Om gevaar te vermijden moet de stroomtoevoerkabel, wanneer deze beschadigd is, vervangen worden door
de fabrikant, door zijn erkende verdelers of door gelijkwaardig gekwalificeerde personen.

• Sluit de machine aan op een geaard stopcontact. Volg hierbij de stroombedradingsrichtlijnen.

3

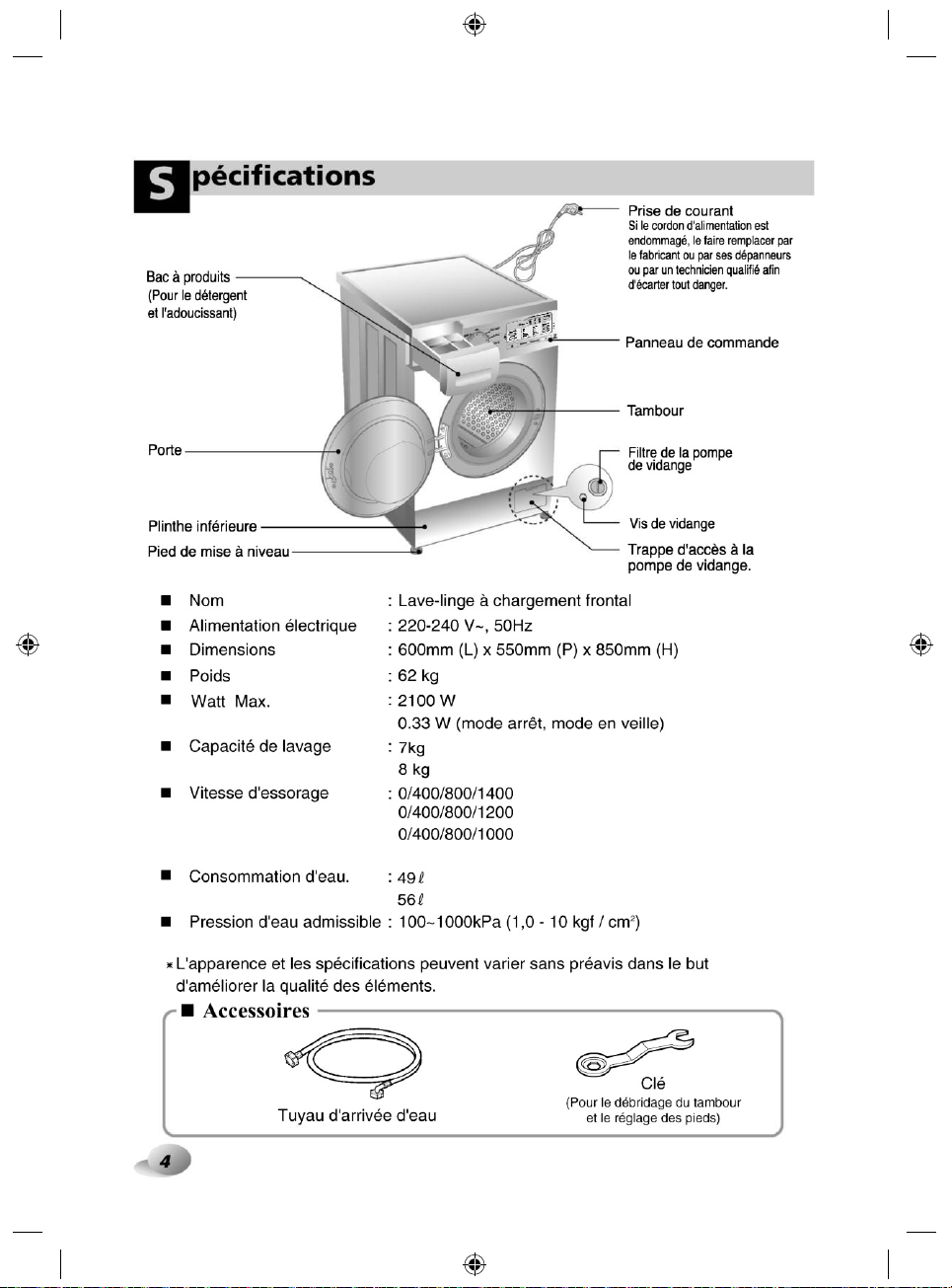

enmerken

K

Naam
Stroomtoevoer :

Afmetinges
Gewicht.
Wascapaciteit :

Max. vermogen. :
Centrifugeersnelheid :

Waterverbruik :

Toegelaten waterdru : 0,3-10kgf/cm

Het uitzicht en de kenmerken kunnen zonder voorafgaande kennisgeving afwijken.
Dit enkel om de kwaliteit van het toestel te verbeteren.

: Wasmachine, voorlader

220-240V~, 50Hz

: 600mm (B) X 550mm (D) X 850mm (H)
: 62 kg

7kg [F10/12/14 B 9QD(W) (A)(1~9)] /[F147W2DB]
8kg [F10/12/14 B 9TD(W) (A)(1~9)]

2100W

Niet Centrif. / 400 / 800 / 1400 [F14B9Q/TD(W) (A) (1~9)]/

Niet Centrif. / 400 / 800 / 1200 [F12B9Q/TD(W) (A) (1~9)]
Niet Centrif. / 400 / 800 / 1000 [F10B9Q/TD(W) (A) (1~9)]

49 [F10/12/14 B 9QD(W) (A)(1~9)] /[F147W2DB]
56 [F10/12/14 B 9TD(W) (A)(1~9)]

0.33 W (uit-stand, standby-stand)

/




-1000 kPa)

(30

[F147W2DB]

Accessoires

Toevoerleiding (1EA)

4

Moersleutel

nstallatie

I

Installeer of plaats het apparaat op een plaats waar het niet aan temperaturen onder het
vriespunt of aan schommelende weersomstandigheden kan worden blootgesteld.

Als de wasmachine geplaatst werd op een vast tapijt, mag de het tapijt de plintopening niet
hinderen.

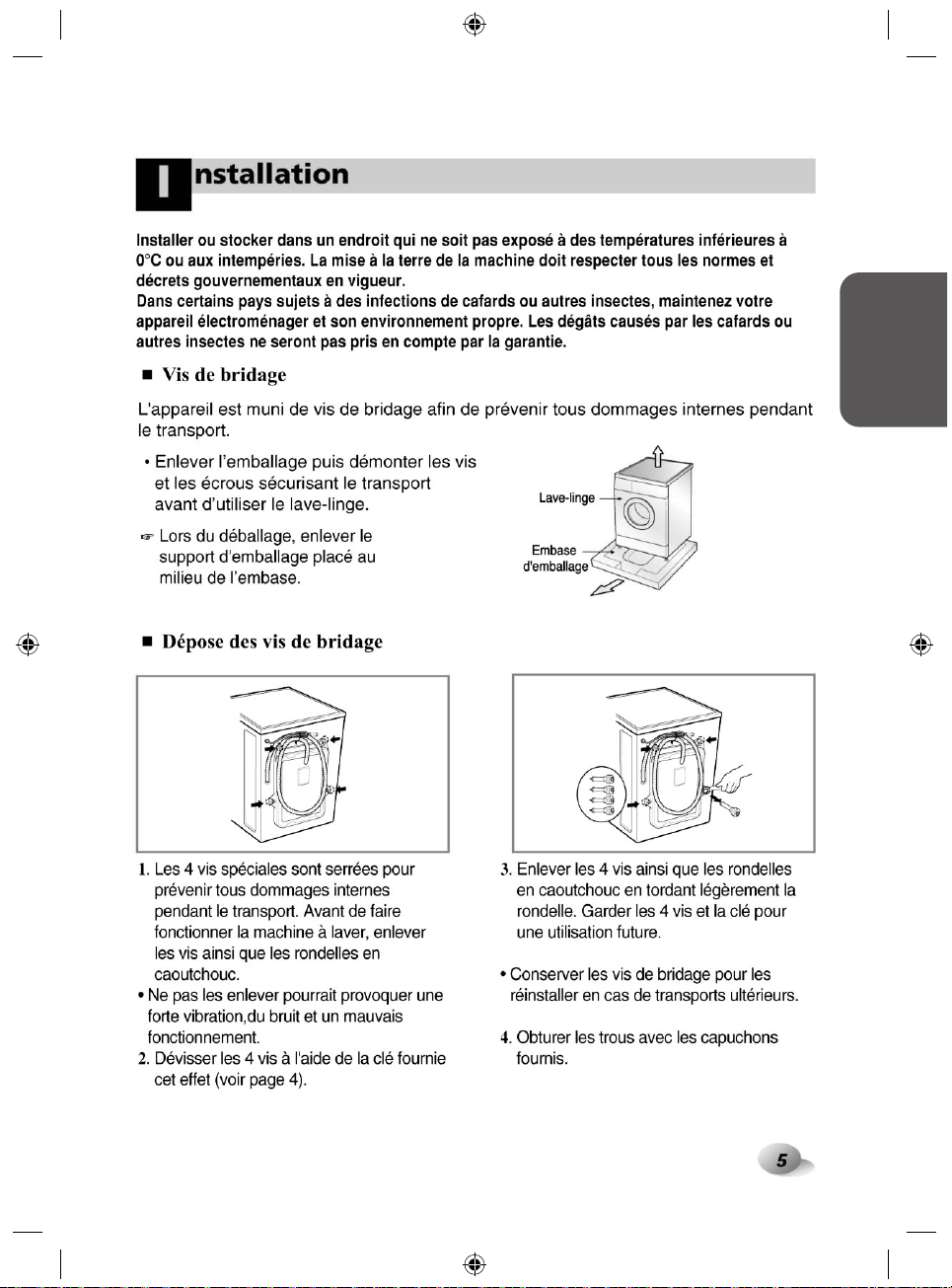

Vergrendelingsbouten voor vervoer

Het toestel is uitgerust met vergrendelingsbouten voor vervoer om interne schade
tijdens het transport te vermijden.

De verpakking en alle transportbouten moeten worden
verwijderd alvorens de wasmachine te gebruiken.

Wanneer u de verpakking onderaan verwijdert, zorg er dan
voor ook de bijkomende verpakkingsplaat in het midden
onderaan te verwijderen.

Wasmachine

Verpakking

onderkant

Verwijderen van de vergrendelingsbouten

Nederlands

Nederlands

1. Om interne schade tijdens het transport
te vermijden zijn de 4 speciale
vergrendelingsbouten vastgeschroefd.
Vooraleer de wasmachine in gebruik te
nemen, moet u de bouten en de rubberen
stoppen verwijderen.

• Als ze niet verwijderd worden, zal de

machine hevig schudden, veel geluid
veroorzaken en uiteindelijk in storing gaan.

2. Draai de 4 bouten los met de
meegeleverde moersleutel.

3. Verwijder de 4 bouten samen met de
rubberen stoppen door zachtjes aan de
stop te draaien. Houd de 4 bouten en de
moersleutel bij voor eventueel later
gebruik.

• Telkens wanneer het toestel verplaatst

wordt, moeten deze vergrendelingsbouten
opnieuw geplaatst worden.

4. Sluit de gaten af met de meegeleverde
afdekhoedjes.

5

nstallatie

I

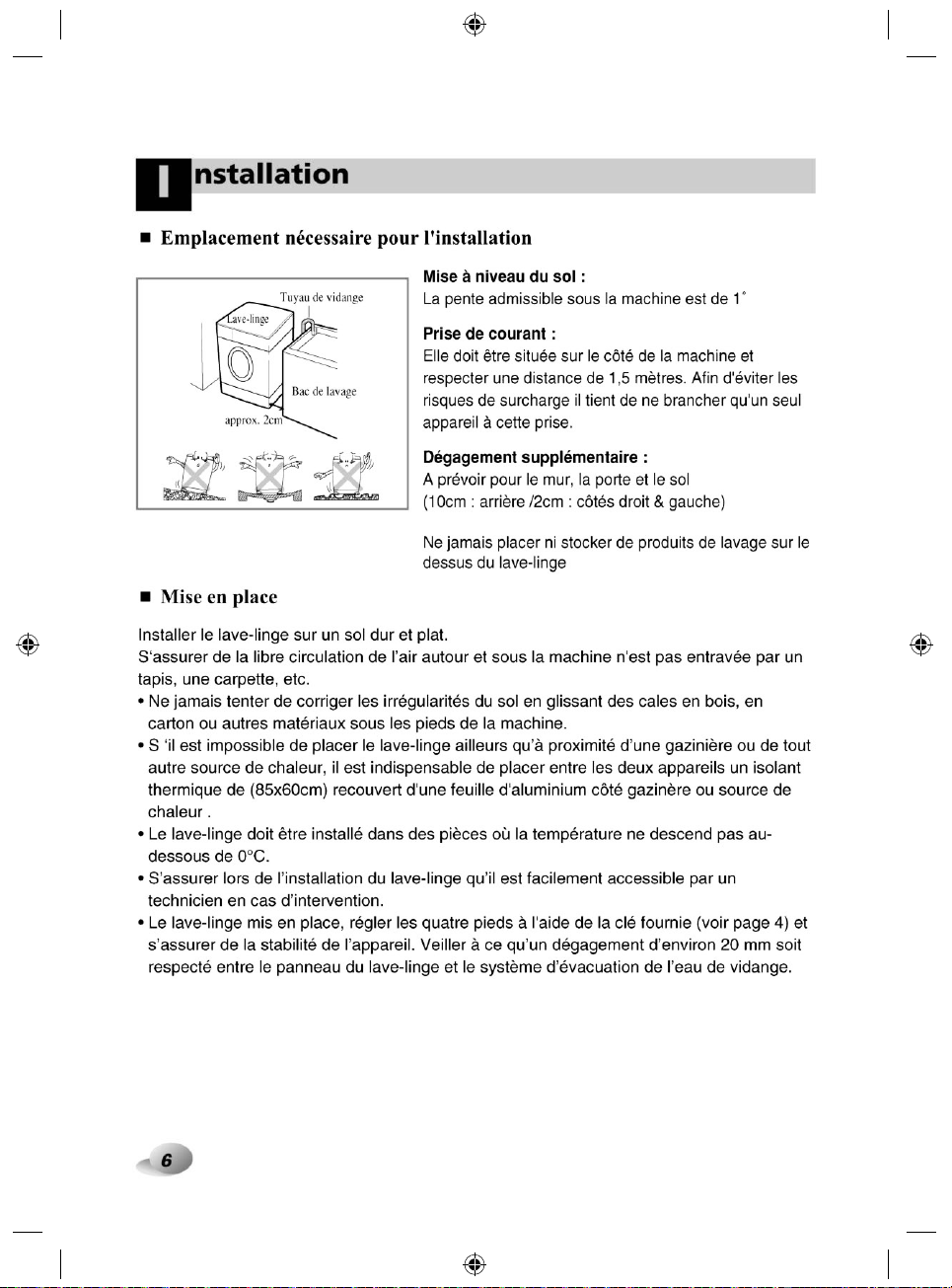

Ruimtelijke installatievereisten

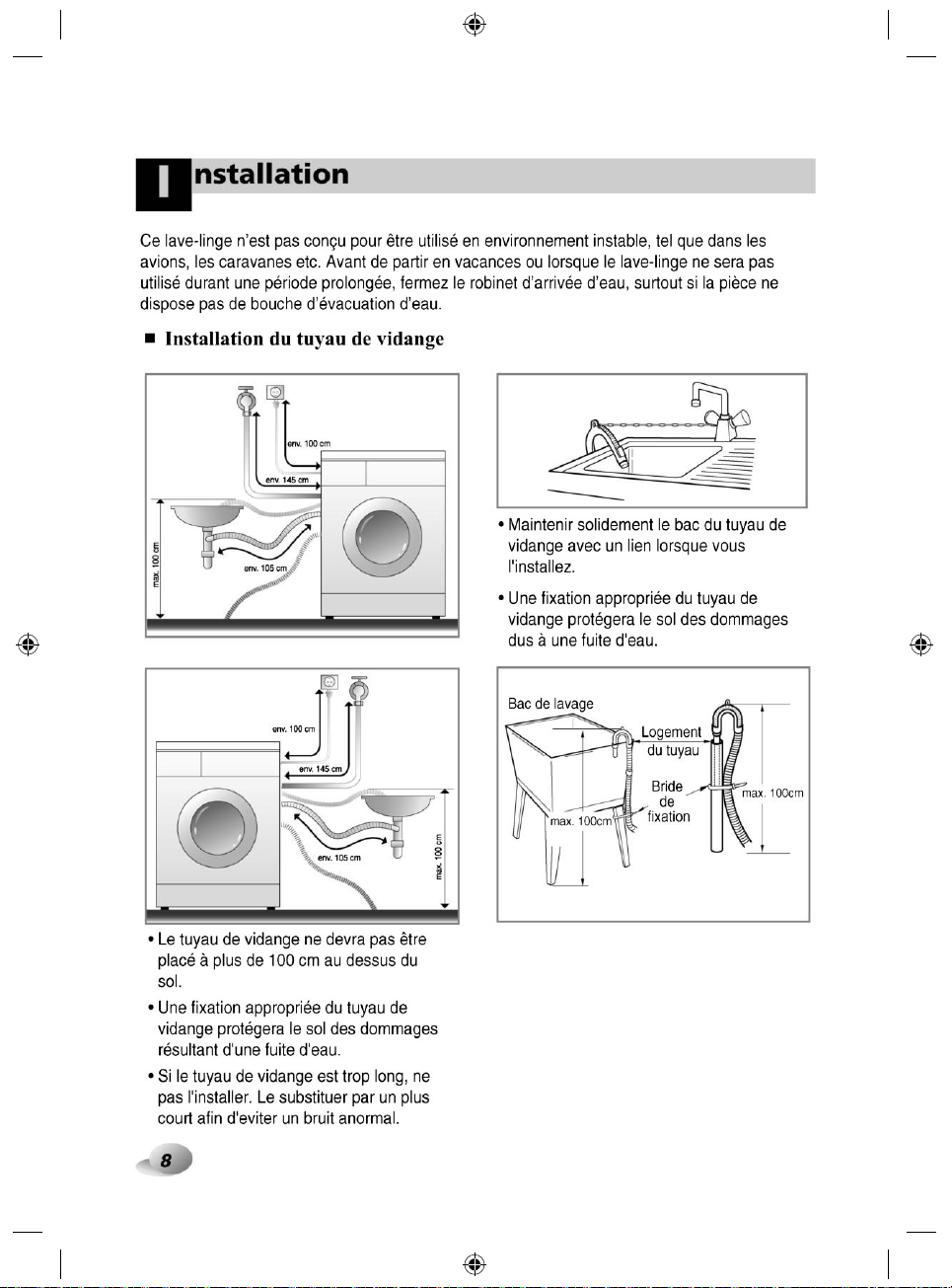

Passtelling met de vloer:

wasmachine

ong.
2cm

afvoerleiding

was­Kuip

De toegelaten hellingsgraad onder de wasmachine

bedraagt 1˚

Stopcontact :

Moet geplaatst zijn op maximaal 1,5 meter links of
rechts van de wasmachine. Niet meer dan één toestel
aansluiten op het stopcontact.

Bijkomende vrije ruimte :

Voor inbouw tegen muur, deur en vloer is volgende vrije
ruimte noodzakelijk.
(10 cm: achterzijde / 2 cm: rechter- en linkerzijde)
Plaats of bewaar nooit wasproducten op de
wasmachine.

Positioneren

Installeer de wasmachine op een vlakke harde vloer.
Zorg ervoor dat de luchtcirculatie rond de wasmachine niet wordt gehinderd door tapijten,
matten enz.

• Probeer nooit om een oneffenheid in de vloer te corrigeren door stukken hout, karton of

soortgelijke materialen onder de wasmachine te plaatsen.

• Als de wasmachine naast een gasfornuis of een kolenkachel geplaatst moet worden,

voorzie dan een isolatie (85x60cm), bedekt met aluminiumfolie, op de zijkant van het
fornuis of de kachel tussen de twee toestellen.

• Installeer de wasmachine niet in ruimtes waar de temperatuur tot onder 0°C kan dalen.

• Zorg ervoor dat de wasmachine ook na de installatie nog gemakkelijk bereikbaar is voor

de technicus in geval van een defect.

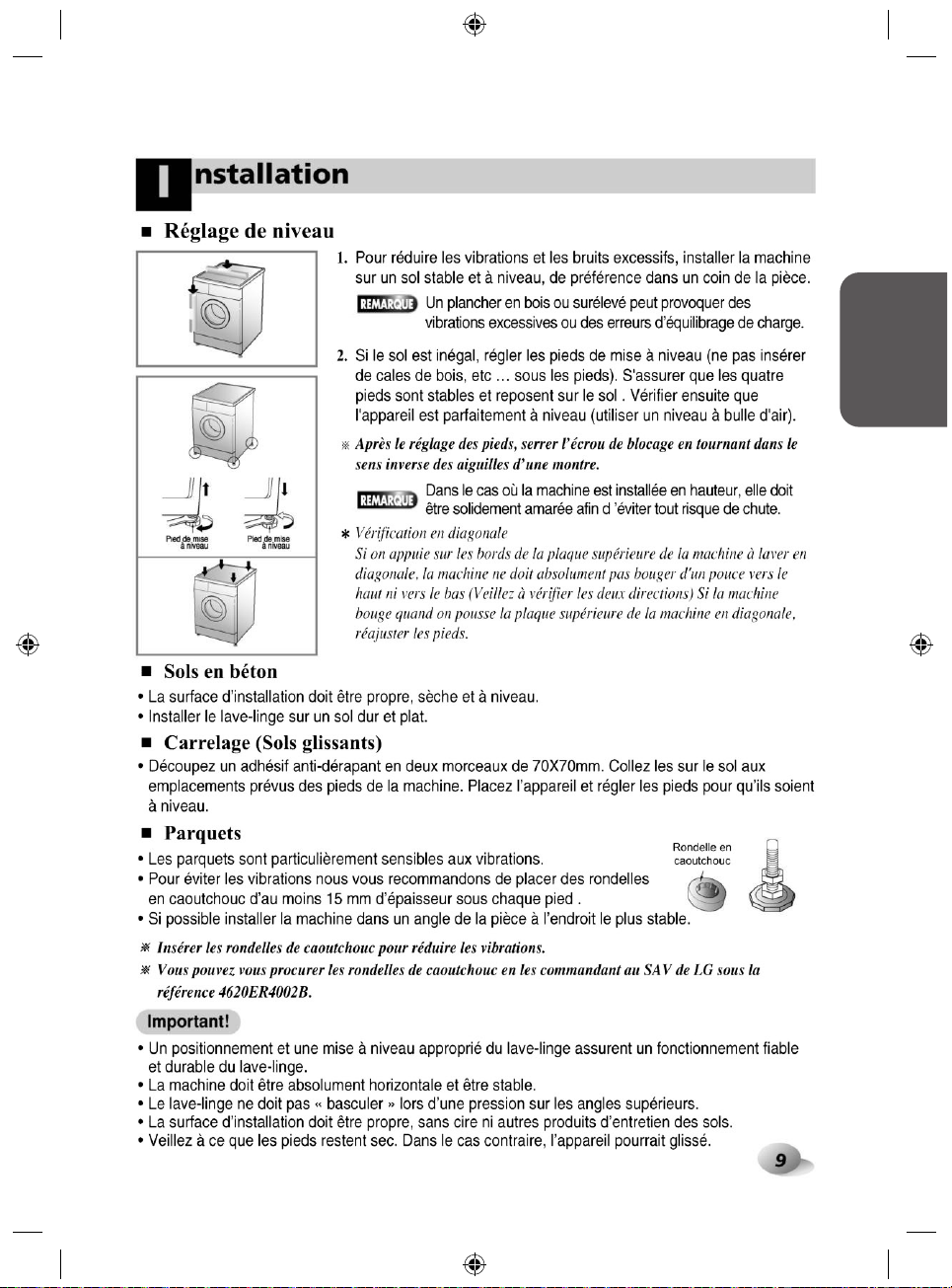

• Eens de wasmachine is geïnstalleerd, de vier pootjes bijregelen met de meegeleverde

boutsleutel zodat het toestel stabiel staat en er een open ruimte is van ongeveer 20 mm
tussen de bovenkant van de wasmachine en de onderkant van het werkblad.

6

Nederlands

nstallatie

I



Elektrische aansluiting

1. Gebruik nooit een verlengkabel of een verdeelstekker.

2. Om gevaar te vermijden moet de stroomtoevoerkabel in geval van beschadiging, vervangen worden door de

fabrikant, zijn erkende verdelers of door gelijkwaardig gekwalificeerde personen.

3. Trek de stekker na gebruik steeds uit het stopcontact en draai de waterkraan dicht.

4. Sluit de machine aan op een geaard stopcontact. Volg hierbij de stroombedradingsrichtlijnen.

5. Het toestel moet zo geplaatst worden dat de stekker gemakkelijk toegankelijk is.

LET OP

Het product is niet gemaakt voor het gebruik en als speelgoed door jonge kinderen zonder toezicht of voor
personen die niet in staat zijn zonder toezicht een apparaat te dedienen.

LET OP

LET OP het netsnoer

Het wordt aanbevolen de meeste machines aan te sluiten op een eigen circuit; dat wil zeggen, een circuit met
stopcontact dat alleen voor die machine gebruikt wordt, zonder verdere stopcontacten of aansluitingen op het circuit.
Controleer voor de zekerheid de specificatie-pagina van deze handleiding.
U mag de stopcontacten niet overbelasten. Overbelaste/losse/beschadigde stopcontacten of verlengsnoeren, versleten
netsnoeren, of beschadigde snoerisolatie vormen een gevaar. Dit kan leiden tot brand of een elektrische schok. Kijk
regelmatig het netsnoer van uw machine na; indien dit er beschadigd uitziet, haalt u dan de stekker uit het stopcontact
en laat het snoer vervangen door een authentiek snoer aangeleverd door een bevoegde dealer, alvorens de machine
opnieuw te gebruiken. Zorg ervoor dat het snoer niet beschadigd raakt: zorg ervoor dat het b.v. niet in de knoop ligt of
afgeknepen wordt, of dat men erop kan lopen. Let vooral op stekkers, stopcontacten, en de snoeruitgang op de
machine.

Als de wasautomaat door een verlengkabel of een draagbaar aggregaat van stroom wordt voorzien, moeten de
verlengkabel of het aggregaat zodanig worden geplaatst dat er geen (was)water op geknoeid kan worden.



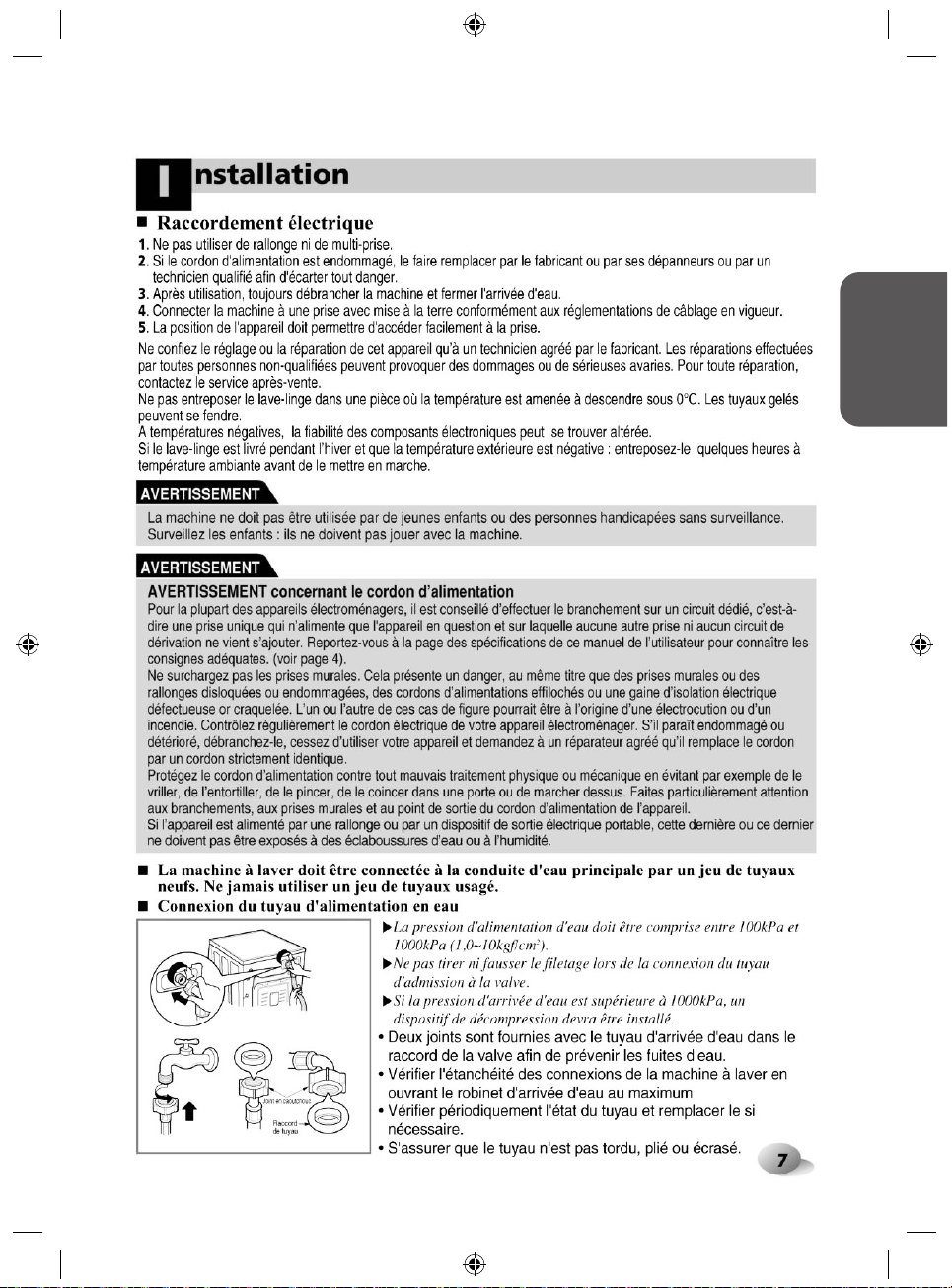

De wasmachine moet op de waterleiding aangesloten worden met nieuwe leidingen. Oude
leidingen mogen niet worden gebruikt.



Aansluiting van de watertoevoerleidingen

Joint en caoutchouc

aansluiting

Raccord

rubberen

de tuyau

ringen

De toegeleverde waterdruk moet tussen 30 kPa en 1000 kPa
(0,3~10kgf/cm
Ontbloot of kruis de leiding niet wanneer u de toevoerleiding
aansluit op de klep.
Wanneer de toegeleverde waterdruk hoger is dan 1000 kPa, moet u
een decompressietoestel laten installeren.

• Om lekkage te vermijden werden twee ringen voorzien op het

aansluitpunt in de aansluiting van de watertoevoerleiding.

• Controleer de waterdichtheid van de aansluitingen tussen

wasmachine en toevoerleiding door de kraan helemaal open te
draaien.

• Controleer regelmatig de toestand van de leiding en vervang

deze indien nodig.

• Zorg ervoor dat er geen knik zit in de leiding en dat deze niet geklemd is.

2

)liggen.

7

nstallatie

I

Deze uitrusting is niet bedoeld voor maritiem gebruik of voor gebruik in mobiele installaties zoals
caravans, vliegtuigen, enz.
Draai de plugkraan dicht wanneer de machine een langere periode niet wordt gebruikt (bijv. tijdens een
vakantie), zeker wanneer er geen vloerafloop (goot) is in de onmiddellijke omgeving van de machine.
Wanneer het toestel moet worden afgevoerd, moet u het netsnoer afknippen en de stekker vernietigen.
Maak de deurgrendel onklaar om te voorkomen dat kinderen in de machine gevangen raken.
Het verpakkingsmateriaal (bijvoorbeeld folie en styrofoam) kan voor kinderen gevaarlijk zijn.
Er is gevaar voor verstikking!
Houd verpakkingsmateriaal uit de buurt van kinderen.



Installatie van de afvoerleiding

ong. 100 cm

ong. 145 cm

•

Wanneer de afvoerleiding aan een wasbak
bevestigd wordt, maak ze dan stevig vast

ong. 105 cm

met een kettinkje.

•

Een goede bevestiging van de afvoerleiding
zal ervoor zorgen dat de vloer niet
beschadigd wordt door waterlekkage.

ong. 100 cm

ong. 145 cm

ong. 105 cm

• De afvoerleiding mag niet hoger dan 100 cm
boven de vloer geplaatst worden.

• Een goede bevestiging van de afvoerleiding
zal ervoor zorgen dat de vloer niet
beschadigd wordt door waterlekkage.

• Wanneer de afvoerleiding te lang is, duw ze
dan niet in de wasmachine. Hierdoor
ontstaat nl. een abnormaal geluid.

8

waskuip

Bac de lavage

max. 100cm
min. 60cm

leiding-houder

Logement

du tuyau

Bride

kabel-binder

de

fixation

max. 100cm
min. 60cm

Nederlands

nstallatie

I

Niveauregeling

1. Door een wasmachine goed waterpas op te stellen voorkomt u
overgeluid en trillingen. Plaats het toestel op een stevige vloer die
waterpas is, bij voorkeur in een hoek van de kamer.

OPMERKING

2. Wanneer de vloer oneffen is, kan u de stelvoetjes aanpassen tot op

de gewenste hoogte (gebruik geen stukjes hout en dergelijke
onder de voetjes). Zorg ervoor dat alle vier de voetjes stevig op de
vloer rusten, en controleer of het toestel waterpas staat (gebruik een
waterpas)

Nadat u de pootjes bijgeregeld hebt, de borgmoer in tegenwijzerzin
aandraaien.

OPMERKING

Diagonale controle
Wanneer u op de overlangse hoeken van de bovenplaat van de wasmachine
aandrukt, mag de machine absoluut niet op en neer bewegen (controleer
beide richtingen). Wanneer de machine bij deze duwbewegingen wel
beweegt, moet u de stelvoetjes weer aanpassen.

Een houten of zwevende vloer kan voor overmatige trillingen
of stabiliteitsproblemen bij een geladen machine zorgen.

Zet de wasmachine goed vast als hij op een verhoogd
platform staat: anders loopt u het risico dat hij eraf valt.

Betonnen vloeren

• Het installatieoppervlak moet proper, droog en waterpas zijn.

• Installeer de wasmachine op een vlakke harde vloer.

Tegelvloeren (gladde vloeren)

• Ga met beide voeten op de Tread Mate staan en stel de machine af totdat hij recht staat. (Knip de

Tread Mate in stukken van 70x70 mm en plak de stukken op de droge tegels waar u de machine wilt
plaatsen.)

Tread Mate is een zelfklevend materiaal dat gebruikt wordt op ladders & trappen, om het uitglijden tegen
te gaan.

Houten vloeren

• Houten vloeren zijn bijzonder gevoelig voor trillingen.

• Om trillingen te voorkomen, raden wij aan rubber doppen van ten minste 15

mm dik te plaatsen onder elk pootje van de wasmachine en deze met
behulp van schroeven te bevestigen aan ten minste 2 vloerbalken.

• Indien mogelijk de wasmachine installeren in een van de hoeken van de

ruimte waar de vloer stabieler is.

Gebruik rubber doppen om de trillingen te verminderen.
Rubber doppen (onderdeelnr. .4620ER4002B) kunt u verkrijgen bij de LG-afdeling onderdelen.

Belangrijk!

• Correcte plaatsing van de wasmachine verzekert een lange, regelmatige en betrouwbare werking.

• De wasmachine moet volledig horizontaal en stevig vast staan.

• De wasmachine mag niet gaan schommelen tijdens het wassen.

• Het installatieoppervlak moet proper zijn, vrij van vloerwas en andere smeermiddelen.

• Zorg ervoor dat de onderkant van de wasmachine niet nat wordt. Als de onderkant van de

wasmachine nat wordt, zou u kunnen uitglijden.

Rubber dop

Rubber Cup

9

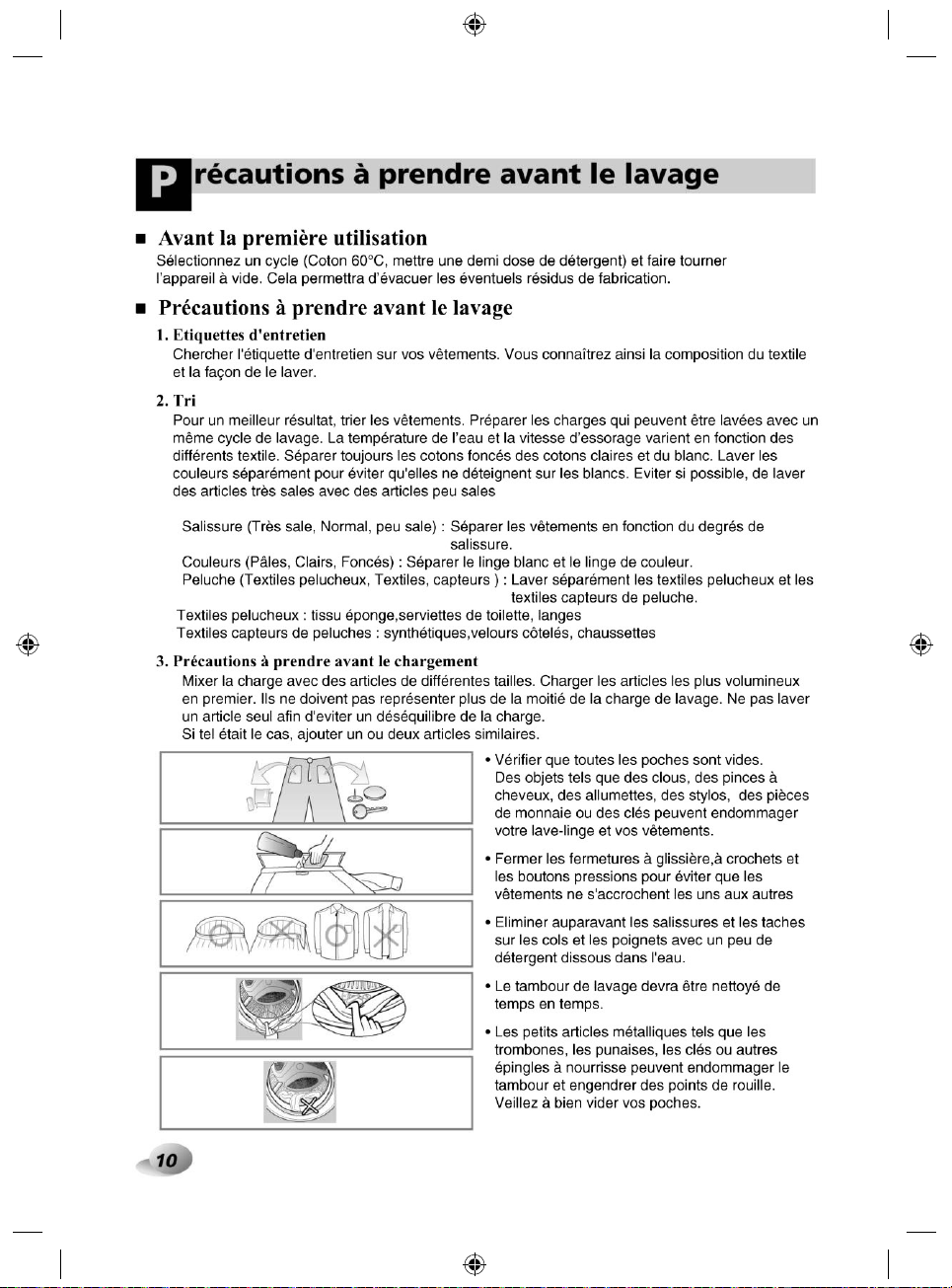

andachtspunten voor het wassen

A

Voor het in gebruik nemen van de wasmachine

Kies een wascyclus (KATOEN 60°C, voeg een halve lading wasmiddel toe), zet de machine in

werking (zonder kleding). Hiermee verwijdert u eventueel in de trommel resterende aanslag.

Aandacht voor het wassen

1. Aandacht voor de labels

Controleer of uw kledingstuk een label heeft met wasinstructies. Dit zal aangeven uit welke stoffen
het stuk gemaakt is en hoe het gewassen moet worden.

2. Was sorteren

Voor de beste wasresultaten, sorteert u uw kledingstukken in ladingen die met hetzelfde
wasprogramma gewassen kunnen worden. De watertemperatuur en de centrifugeersnelheid zijn
afhankelijk van het soort stof waaruit de kledingstukken gemaakt zijn. Sorteer donkere was van
lichte was en witgoed. Was afzonderlijk als kleuren kunnen doorlopen of pluis in elkaar kan klitten
waardoor wit kan verkleuren, enz. Indien mogelijk wast u zwaar vervuilde stoffen apart van licht
vervuild goed.

- Vuil (zwaar, normaal, licht) : Sorteer kleding volgens de vuilheidsgraad.

- Kleur (witte was, lichte was, donkere was) Sorteer witgoed van gekleurde was.

- Pluis (pluisproducerende was, pluisverzamelende was)Was pluisproducerende was

3. Aandacht bij het vullen

• Combineer grote en kleine stukken in één lading. Laad de grote stukken eerst. Grote stukken

mogen niet meer dan de helft van de gehele waslading beslaan.

• Laat de machine niet draaien met slechts één artikel erin. Dit kan instabiliteit veroorzaken. Voeg

een of twee gelijksoortige stukken toe.

afzonderlijk van pluisverzamelende was.

10

• Controleer alle zakken en zorg ervoor dat ze leeg

zijn. Nagels, haarpennen, lucifers, potloden,
muntstukken en sleutels kunnen zowel uw
wasmachine als uw kleding beschadigen.

• Sluit ritsen, haken en koorden om ervoor te

zorgen dat deze geen andere kledingsstukken
scheuren.

• Behandel vuil en plekken voor door een

beetje in water opgeloste zeep op boord­en omslagplekken aan te brengen.
Dit om het vuil reeds gedeeltelijk op te lossen.

• Verwijder al het vreemde materiaal.

eep toevoegen

Z

Toevoegen van wasmiddel en wasverzachter

1. De verdeellade

• Hoofdwas alleen ➔

• Voorwas + hoofdwas ➔

Opgelet

Wasverzachter

Wasmiddel

de hoofdwas

Wasmiddel

voor de voorwas

2. Wasverzachter toevoegen

Houd waspoeder en reinigingsproducten
buiten het bereik van kinderen i.v.m.
vergiftigingsgevaar.
Bij te veel wasmiddel en of wasverzachter
bestaat het risico dat er water overstroomt.
Gebruik alleen de aanbevolen hoeveelheid
wasmiddel.

• Niet hoger vullen dan tot aan het

maximale vulstreepje. Als het bakje
overvol is kan de wasverzachter te
vroeg vrijkomen, waardoor er vlekken
op de kleding kunnen ontstaan.

Nederlands

• Laat wasverzachter niet langer dan 2

dagen in de zeeplade (wasverzachter
kan uitharden)

• De wasverzachter wordt automatisch

toegevoegd gedurende de laatste
spoelcyclus.

• De lade niet openen wanneer er water

wordt aangevoerd.

• Solventen (benzeen, enz..) zijn niet

toegelaten.

OPMERKING

Geen wasverzachter rechtstreeks
op de kledij gieten.

11

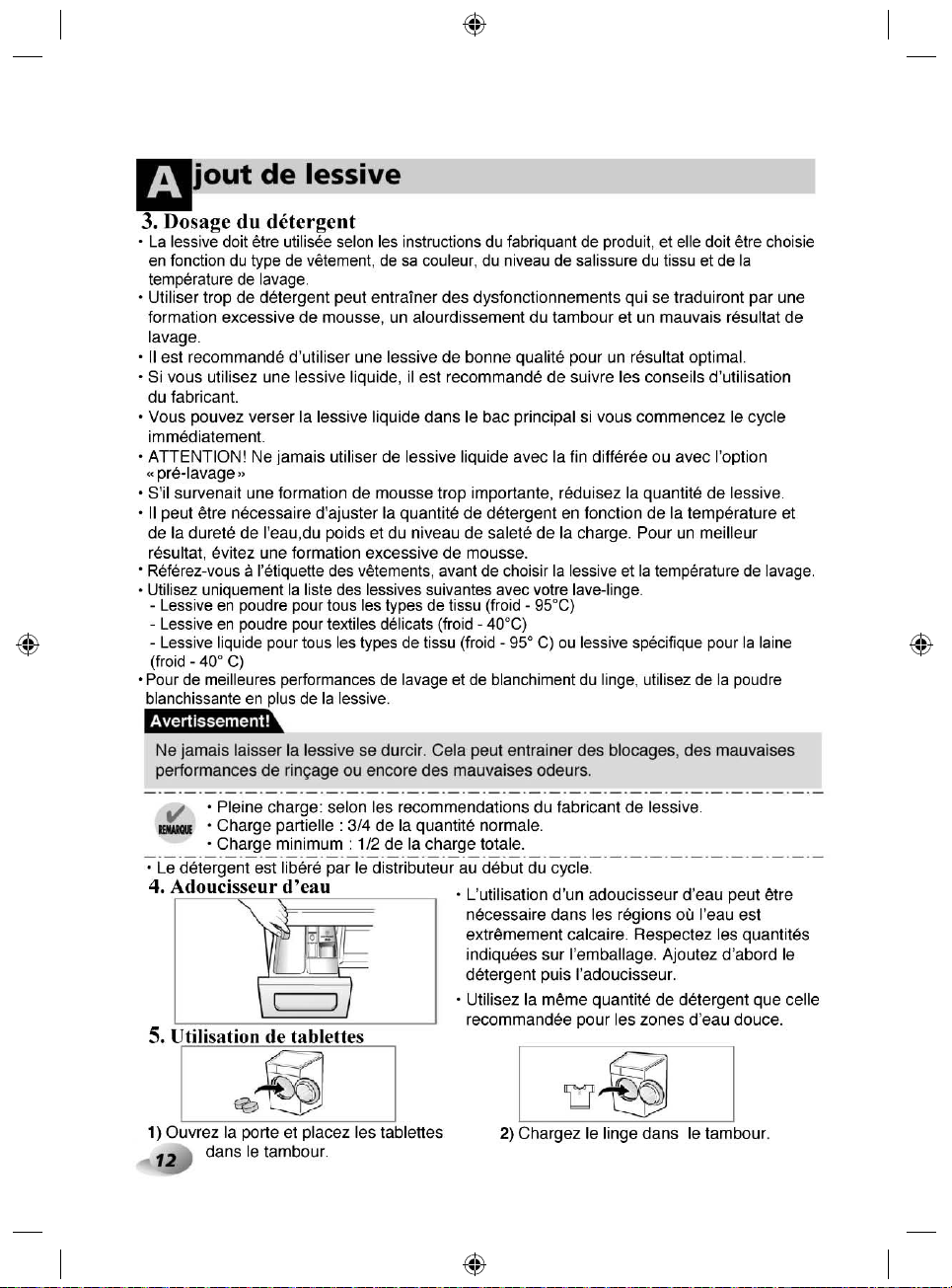

Zeep toevoegen

• Het wasmiddel wordt bij het begin van de wascyclus uit de verdeler gespoeld.

Hoeveelheid wasmiddel

• Het wasmiddel dient gebruikt te worden volgens de aanwijzingen van de fabrikant en moet worden
gekozen op basis van type, kleur, de mate van vervuiling van de stof en de wastempratuur.

• Als u meer wasmiddel gebruikt dan is voorgeschreven, ontstaat er veel schuim waardoor het
wasresultaat afneemt en zal de motor te sterk belast worden (oorzaak van storing).

• Het is aan te raden geconcentreerd wasmiddel te gebruiken voor het beste resultaat.

• Als gebruik wordt gemaakt van vloeibaar wasmiddel neem dan de aanwijzingen van de

wasmiddelfabrikant in acht.

• U kunt gebruik maken van vloeibaar wasmiddel in de wasmiddeldoseerlade zodra het wascyclus
direct van start gaat.

• Vloeibaar wasmiddel kan uitharden, gebruik daarom geen vloeibaar wasmiddel tijdens uitgestelde start.

• Heeft u last van zeepsop resten, verminder dan de hoeveelheid wasmiddel.

• De hoeveelheid wasmiddel moet mogelijk aangepast worden aan het programma, watertemperatuur,

de hardheid van het water, de was hoeveelheid, en de vuilheid van het wasgoed. Zorg ervoor dat er

niet te veel schuim ontstaat.

• Raadpleeg het label van de kleding voordat u het wasmiddel en de watertemperatuur kiest.

• Gebruik enkel het aangegeven wasmiddel voor gebruik in de wasmachine.

- Algemene waspoeders voor alle stofsoorten (Koud - 95°C)

- Waspoeder voor delicate stof (Koud - 40°C)

- Vloeibaar wasmiddel voor alle stofsoorten (Koud - 95°C) of alleen aangegeven wasmiddelen
voor wol (Koud - 40°C)

• Voor een beter was- en wit-resultaat gebruikt u een wasmiddel met een algemeen bleekmiddel.

WAARSCHUWING

• Zorg ervoor dat vloeibaar wasmiddel niet uithard.

Dit kan leiden tot blokkeringen, verminderde spoeling en geurtjes.

OPMERKING

• Volle lading: volgens de aanbevelingen van de producent.

• Gedeeltelijke lading: 3/4 van de normale hoeveelheid.

• Minimumlading: 1/2 van een volle lading.

• Het wasmiddel wordt bij het begin van de wascyclus uit de verdeler gespoeld.

Waterverzachter

• Een water verzachter, zoals Calgon, kan

worden gebruikt in regio’s met extreem hard
water. Voeg toe volgens de aanwijzingen op de
verpakking.
Voeg eerst wasmiddel toe en vervolgens de
water verzachter.

• Gebruik de hoeveelheid wasmiddel voor zacht

water.

Gebruik van wastabletten

1. Open de deur en stop de tabletten in de
trommel.

12

2. Laad het wasgoed in de trommel.

uncties

F



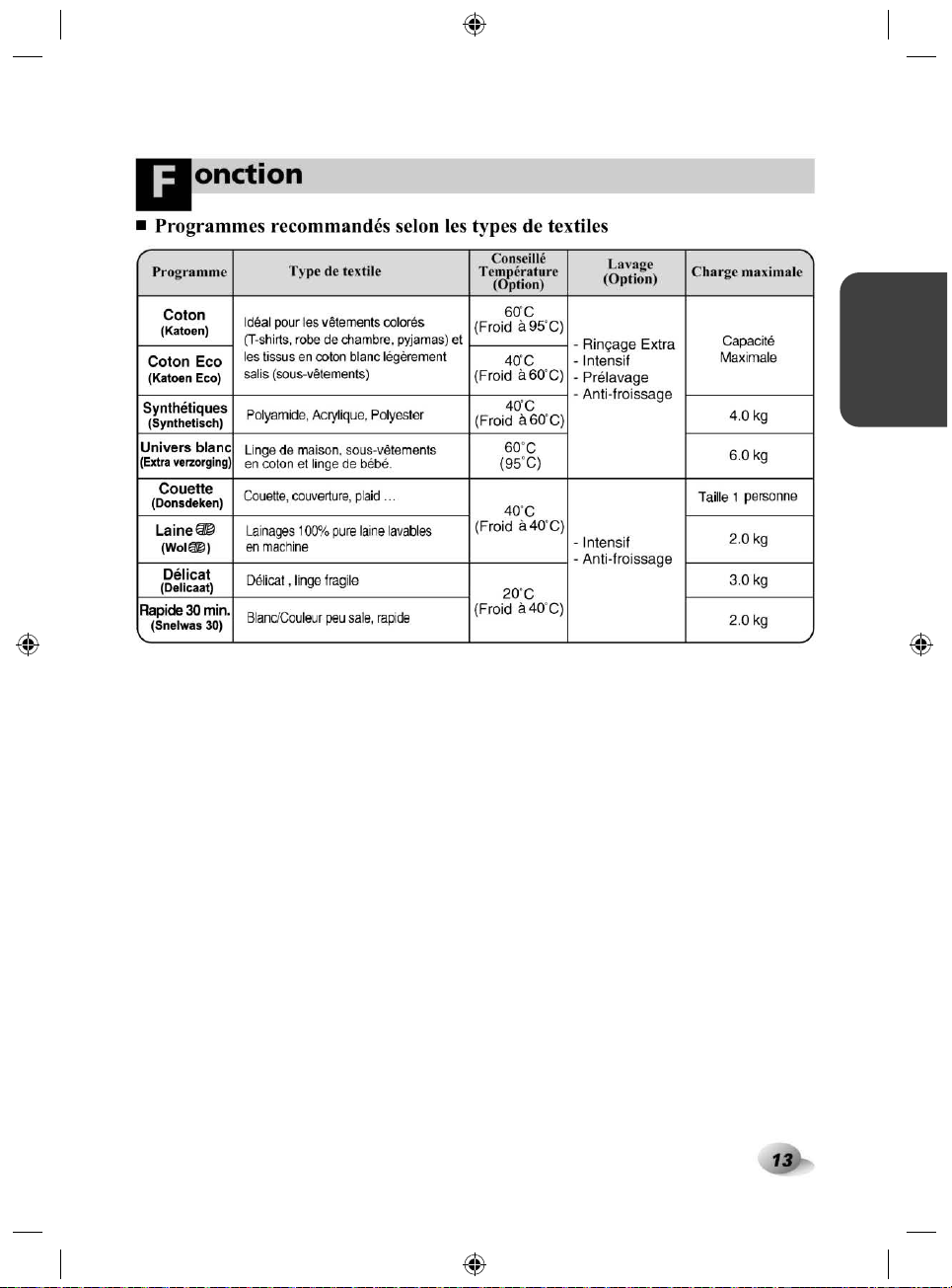

Aanbevolen wasprogramma's rekening houdende met het type wasgoed

Nederlands

Programma Stof- Type Maximale lading

Katoen

Katoen Eco

Extra verzorging

Synthetisch

Donsdeken

Wol

Delicaat

Snelwas 30

Kleurvaste kledingstukken (shi rts en
pyjama•s) en licht bevui lde
wi tkat oenen kled ingstukken
(ondergoed)

Licht bevui lde babykledi ng

Polyamid, Acryl , Polyester

Katoen bedlinnen, donsdeken,
kussen, deken, grand fo ulard met
lichte bevuiling.

Mach ine wasbare wol .

Deli cate was die snel beschadigd

Licht bevui ld, gekl eurd wasgoed.

Instelling

.

Temp

60ºC

(Koud tot 95ºC)

40ºC

(Koud tot 60ºC)

60ºC

(95ºC)

40ºC

(Koud tot 60ºC)

40ºC

(Koud tot 40ºC)

20ºC

(Koud tot 40ºC)

Wassen

(Optie)

Intensief Spoelen

-

- Voorwas

- Intensief

- Kreukvrij

- Intensief

- Kreukvrij

Evaluatie

6.0 kg

4.0 kg

1 enkel

stuk

2.0 kg

3.0 kg

2.0 kg

13

F

uncties

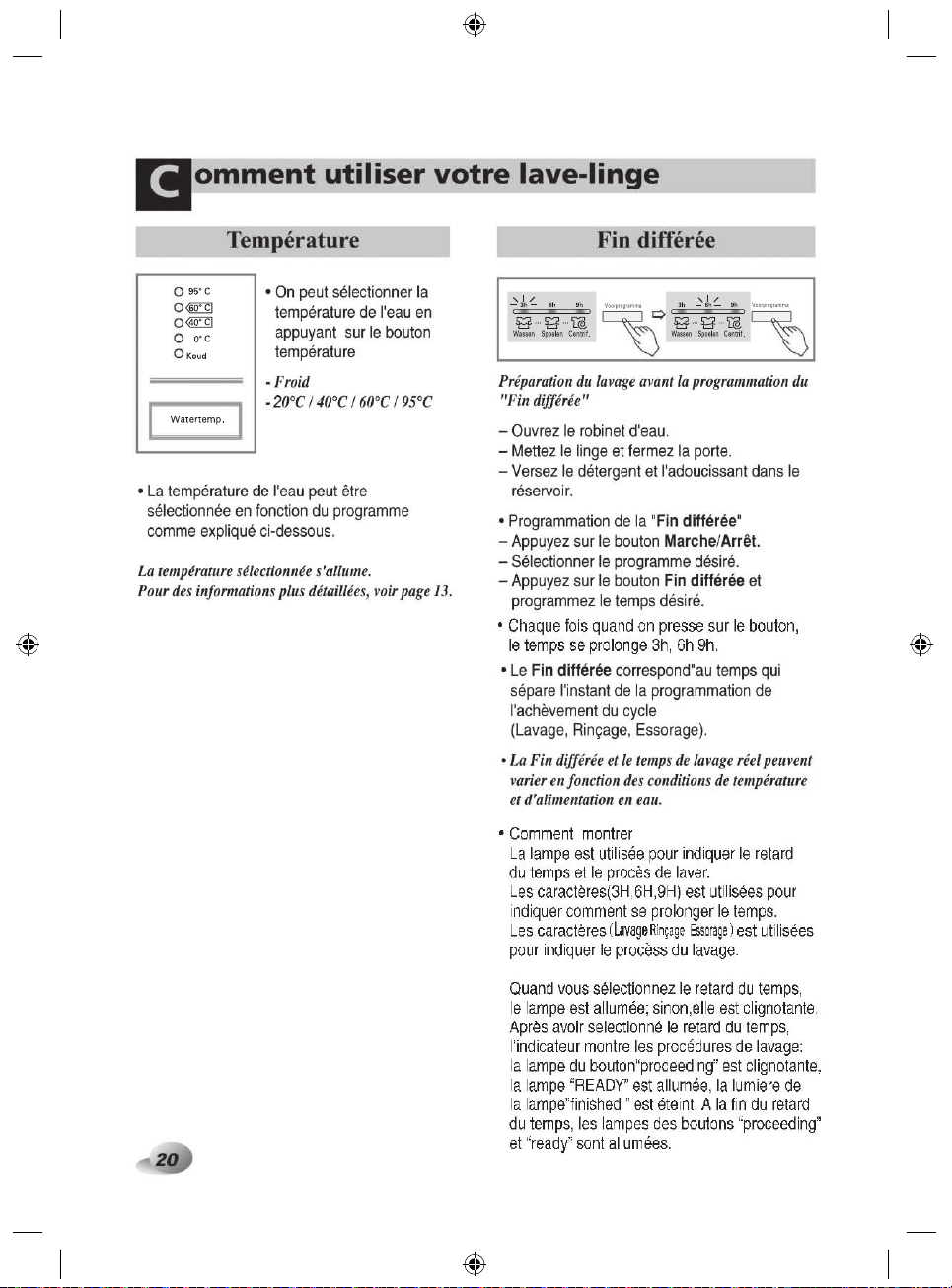

Watertemperatuur : kies de watertemperatuur bij het wasprogramma. Volg bij het wassen altijd de wasvoorschriften of
Voorwas : Voorwas zwaar vervuilde en prote´ negevlekte stukken.

Intensief : Voor zeer vuile was, kies de optie "Intensief".

De programma-afstelling met testoptie "Katoen 60ç C+Intensief" is in overeenstemming met IEC60456 en EN60456 .

Intensief Spoelen : Voor grotere effectiviteit of een nog schoner resultaat na het spoelen kunt u de mogelijkheid Spoelen

Kreukvrij : Als u het kreuken van kleding wilt voorkomen, selecteer dan deze functie bij het centrifugeren.

Stel programma in op de opties "Katoen Eco 40ç C + Intensief (Halve Belading)",
"Katoen Eco 60ç C +Intensief (Halve Belading)", "Katoen Eco 60ç C + Intensief (Volle Belading)"
voor test volgens EN60456 en Verordening 1015/2010

- Standaard 60ç C katoenprogramma: Katoen Eco + 60ç C + Intensief

- Standaard 40ç C katoenprogramma: Katoen Eco + 40ç C + Intensief
(Zij zijn geschikt om normaal vervuild, katoen wasgoed te reinigen.)

(Dit zijn de meest efficiï nte programma's wat betreft gecombineerd energie- en waterverbruik
voor het wassen van dat type katoenen wasgoed.)
* De werkelijke watertemperatuur kan afwijken van de opgegeven cyclustemperatuur.
De testresultaten zijn afhankelijk van de waterdruk, de hardheid van het water, de
waterinlaattemperatuur, de kamertemperatuur, de soort en hoeveelheid belading, mate van
vervuiling, gebruikt wasmiddel, netspanningsfluctuaties en de gekozen extra opties.

Opmerkingen : Normaal synthetisch wasmiddel wordt aanbevolen. Het wolprogramma werkt met rustige

instructies op het label van de fabrikant.

Extra selecteren.

.

bewegingen en rotaties op lage snelheid om de kleding te beschermen.

Informatie over hoofdwasprogramma's bij halve belading.

Resterend

Programma

Katoen (40°C)

Katoen Eco (60°C)

Tijd in minuten

94

120

vochtgehalte

1400 rpm

44 %

44 %

1200/1000rpm

53 %

53 %

Water in liter

39

49

Energie in kWh

0.66

0.74

14

ebruik van de wasmachine

machine op te starten.

gebruiken door telkens de
overeenstemmende knoppen in te
drukken.

G

TM

De SmartDiagnosis
alleen aanwezig voor producten
met een SmartDiagnosis

2

functie is

Nederlands

TM

logo.

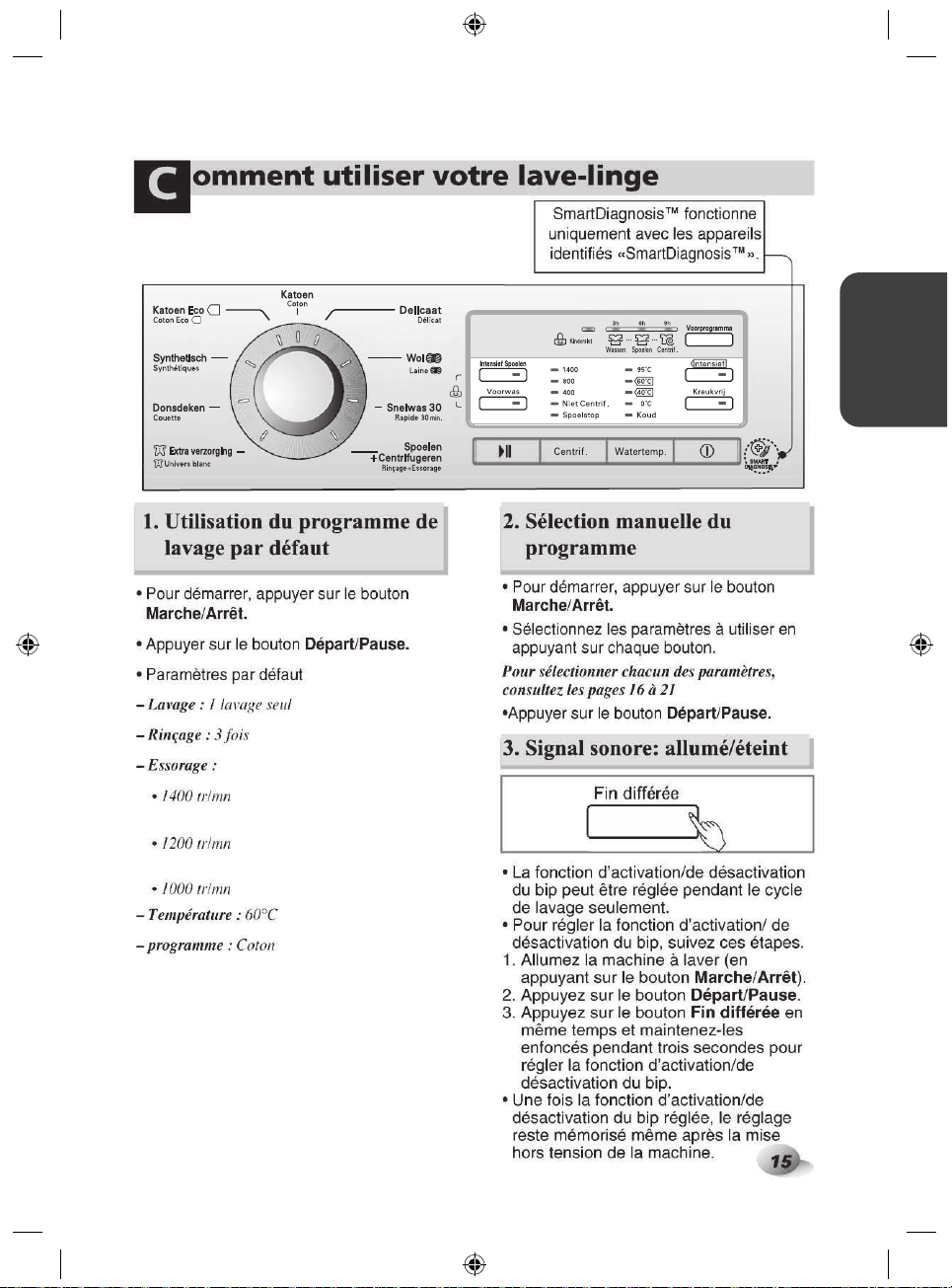

1. Bij gebruik van de wascyclus met
de standaardvoorwaarden

• Om de machine t e start en drukt u op de
knop "Inschakelen".

• Dr uk op de "Start /Pause"-knop.

• Stand aardinst ell ing

– Wa ssen : alleen hoofdwas
– Spoelen : 3 k eer
– Essor a ge :

1000 r pm [F10B9Q/TD(W)(A)(1~9)]

•

•

1200 rpm [F12B9Q/TD(W)(A)(1~9)]

•

1400 rpm [F14B9Q/TD(W)(A)(1~9)]/

– Watertemperatuur: 60°C
– Programma: Kat o en

[F147W2DB]

2. Manuele instelling

Druk op de knop Aan/Uit om de

•

•

•
machine op te starten.

machine op te starten.

machine op te starten.

• Select eer de voorwaarden die u wenst te
gebruiken door telkens de
overeenstemmende knoppen in t e
drukken.

Om de voorwaarden van elk programma te
selecteren verwijz en we na ar pagin a’s 1 5 to t 2 0 .

• Druk de "Start/Pause"-knop in.

3. Piepsignaal aan/uit

Voorprogramma

• De Pieptoon- functie kan alleen worden
geactiveerd tijdens het wassen:

1. Zorg ervoor dat de wasmachine aan is

( Inschakelen aan)

2. Druk op de knop Start/Pause.

3. Druk en houd ingedrukt beide knoppen

tegelijk voor 3 sec: Voorprogramma.

• Nu is de Pieptoon-functie aangezet. Deze
blijft aan staan, ook nadat de wasmachine
is uitgeschakeld.

15

ebruik van de wasmachine

G

2

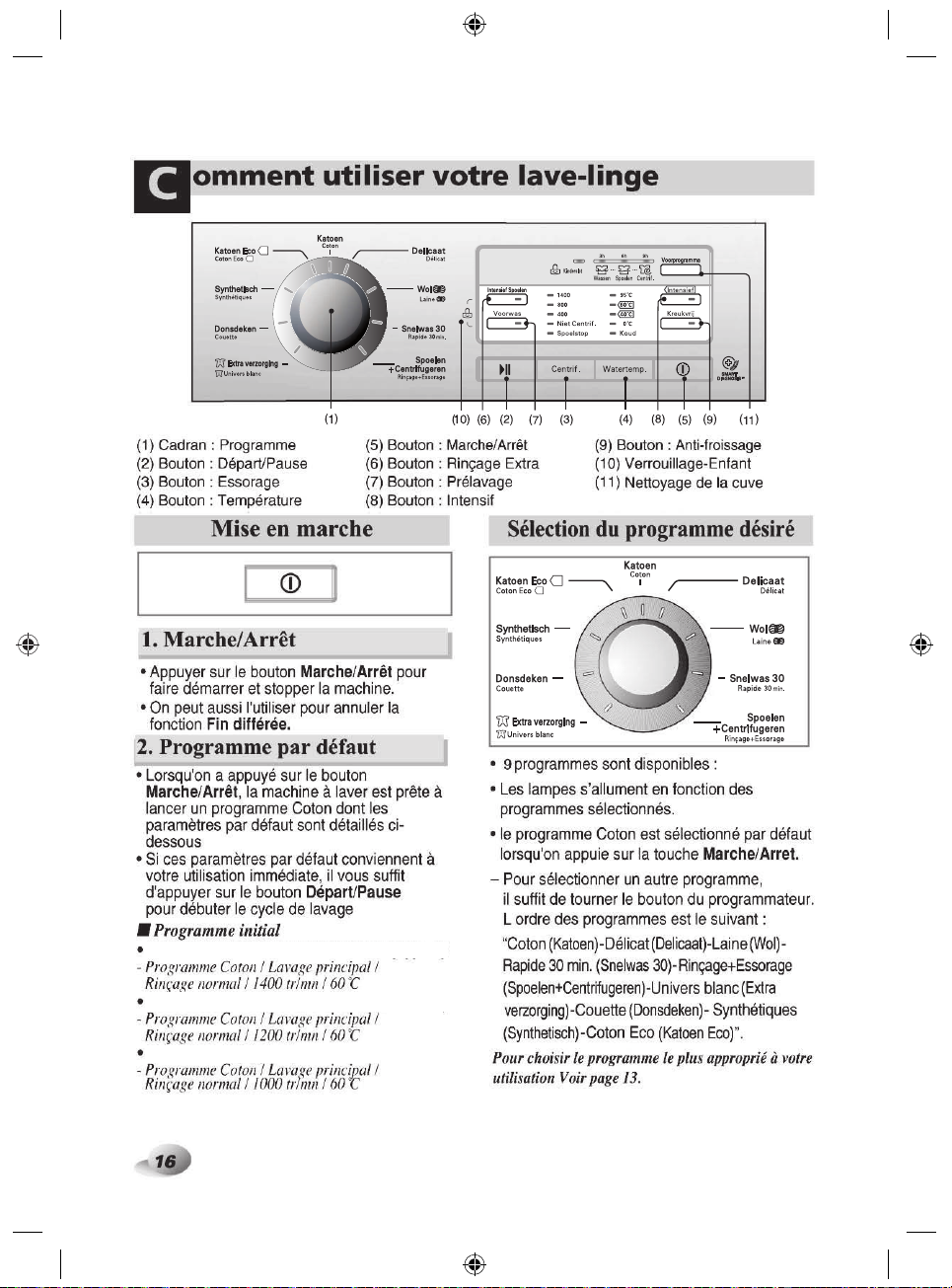

(1) draaiknop: Programma
(2) drukknop: Start/Pause
(3) drukknop: Centrifugeren
(4) drukknop: Watertemp.

(5) drukknop: Inschakelen
(6) drukknop: Spoelen Extra
(7) drukknop: Voorwas
(8) drukknop: Intensief

Inschakelen

1. Inschakelen

• Druk de “Inschakelen”-knop in om de stroom
in- en uit t e schakelen

• Hij kan ook gebruikt worden om de functie
“Voorprogramma” te onderbreken.

2. Startprogramma

• Wanneer u de Ò InschakelenÓ -knop indrukt,
selecteert de wasmachine automatisch het
programma Ò KatoenÓ . De andere
standaardinstellingen worden ingesteld zoals
hieronder vermeld.

• Als u dus een wascyclus wil kiezen zonder
een programma te selecteren, drukt u op de
Ò Start/PauseÓ -knop en de wasmachine zal
het programma opstarten.

Standaardprogramma

•

[F14B9Q/TD(W)(A)(1~9)]/[F147W2DB]

- K atoen was programma / hoofdwas / normaal

spoelen / 1400tpm / 60

•

[F12B9Q/TD(W)$(1~9)]

- Katoen was programma / hoofdwas / normaal
spoelen / 1200tpm / 60 C

•

[F10B9Q/TD(W)(A)(1~9)]

- K atoen was programma / hoofdwas / normaal
spoelen / 1000tpm / 60 °C

16

C

(9) drukknop: Kreukvrij
(10) Kinderslot
(11) drukknop: Voorprogramma

Programme

Programme

Programme

Programme

• Afhankelijk van het type wasgoed kan u

•

•

kiezen uit 9 programma's.

• Wanneer u de "Start/Pause"-knop indrukt,

• Start/Pause"-knop indrukt,

•

wordt het bontewas programma automatisch
geselecteerd.

- Door aan de programmaknop te draaien
wordt het programma in de volgende

wordt het programma in de volgende
volgorde geselecteerd: "Katoen - Delicaat -

volgorde geselecteerd: "

volgorde geselecteerd: "

Wol - Snelwas 30 - Spoelen+Centrifugeren ­Katoen Eco - Synthetisch - Donsdeken ­Extra verzorging”.

Rekening houdende met het type wasgoed voor elk
programma.
Kijk op pagina 13.

ebruik van de wasmachine

G

Nederlands

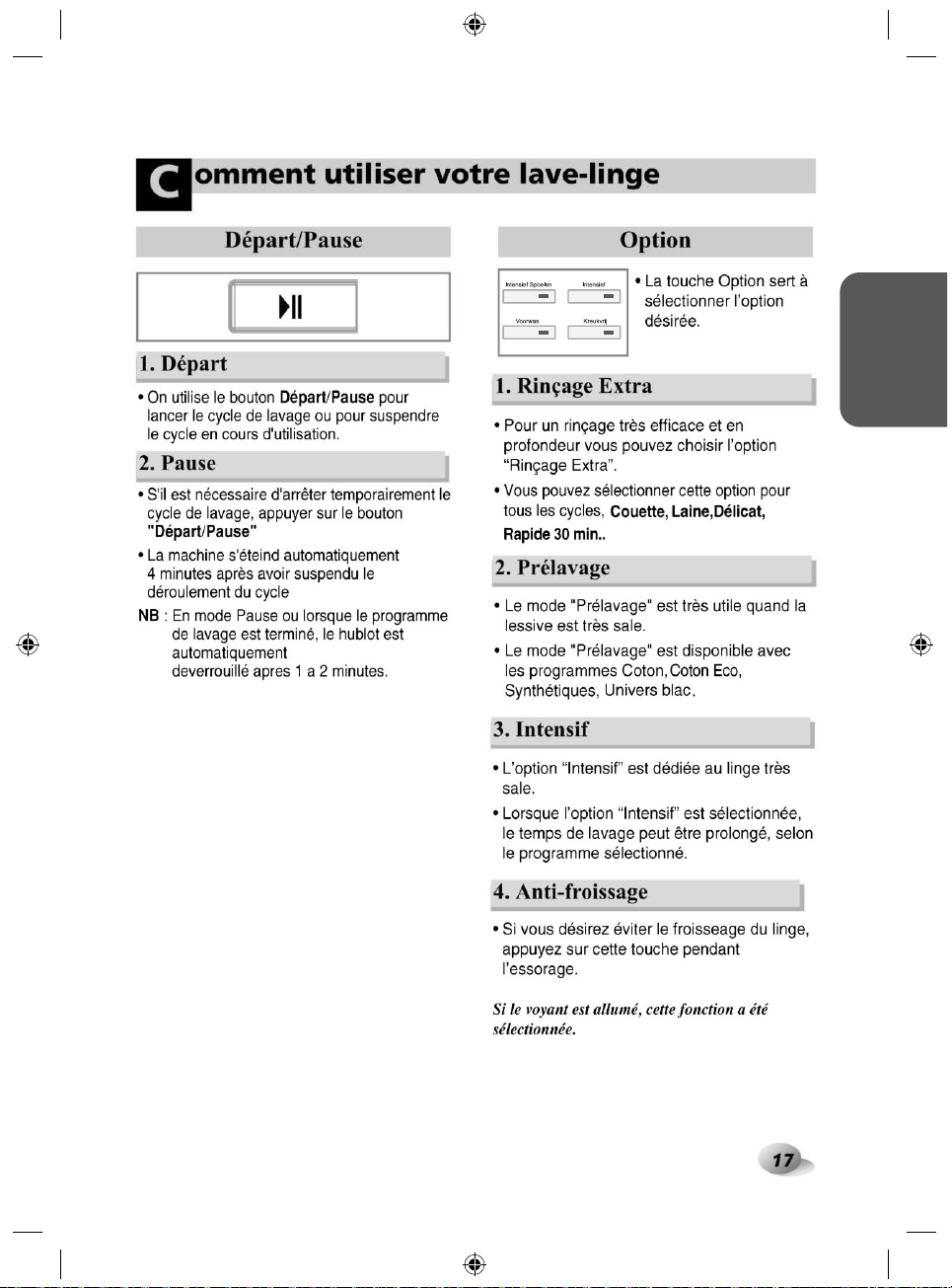

Start/Pause

1. Start

• Deze “Start/Pause”-knop wordt gebruikt om
de wascyclus en andere programma’s te
starten of de cyclus tijdelijk te onderbreken.

2. Pause

• Druk op de “Start/Pause”-knop wanneer u de
wascyclus tijdelijk wenst te onderbreken.

• Nadat u de pauzeknop heeft ingedrukt wordt

de machine na vier minuten automatisch
uitgeschakeld.

• NB. De deur kan pas na 1 of 2 minuten

geopend worden als de modus Pause is
geselecteerd of na het einde van de
wascyclus.

Optie

• Door de knop Optie in te drukken kunnen alle

•

optiefuncties geselecteerd worden.

1. Intensief Spoelen

• Voor grotere effectiviteit of een nog schoner

resultaat na het spoelen kunt u de mogelijkheid
Extra verzorging spoelen selecteren.

2. Voorwas

• Als het wasgoed erg bevuild is, is het

“Voorwas” -programma erg effectief.

3. Intensief

• Voor zeer vuile was, kies de optie

"Intensief".

• Door Intensief te kiezen, wordt de duur van

het wasprogramma verlengd, afhankelijk van
het gekozen programma.

4. Kreukvrij

• Als u het kreuken van kleding wilt

voorkomen, selecteer dan deze functie bij
het centrifugeren.

Als het controlelampje brandt, is de functie
geselecteerd.

17

ebruik van de wasmachine

G

Kinderslot

Intensief Spoelen

Voorwas

• A ls u alle knoppen wilt vergrendelen om te
vermijden d at kinderen of geest elijk zwakke
personen de machine kunnen bedienen, k u n t
u deze functie gebruiken.

• Het kinderslot kan worden ingesteld door
gelijktijdig de Ò Intensif Spoelen Ó -knop en de
Ò VoorwasÓ -knop in te drukken.
(ongeveer 3 seconden)

Intensief Spoelen

Voorwas

• Om het ki nderslotsysteem weer u it t e

schakel e n drukt u opnieu w gelijktijdig op de
de Ò Intensif Spoelen Ó -knop en de Ò VoorwasÓ -
knop. (on geveer 3 secRnden)

( )

Intensief Spoelen

Voorwas

• Als u de programma-instellingen wilt wijzigen
terwijl het kinderslot actief is:

1. Druk gelijktijdig op Ò Intensif Spoelen Ó -knop en

de Ò VoorwasÓ -knop. (ongeveer 3 seconden)

2. Druk op de Ò SW a rt/PauseÓ -knop.

3. Wijzig het gewenste programma e n druk

opnieuw op de Ò Start/Pause Ó -knop.

Intensief Spoelen

Voorwas

• Ki nderslot kan op iede r gewenst m oment
worden ingest eld, uitzetten van het kinderslot
geschiedt door het volgen van de beschreven
procedure. Het ont breken van stroom of
operat ionele fouten heeft geen

kinderslot.

Kies het
gewenste
programma

ect op het

18

ebruik van de wasmachine

G

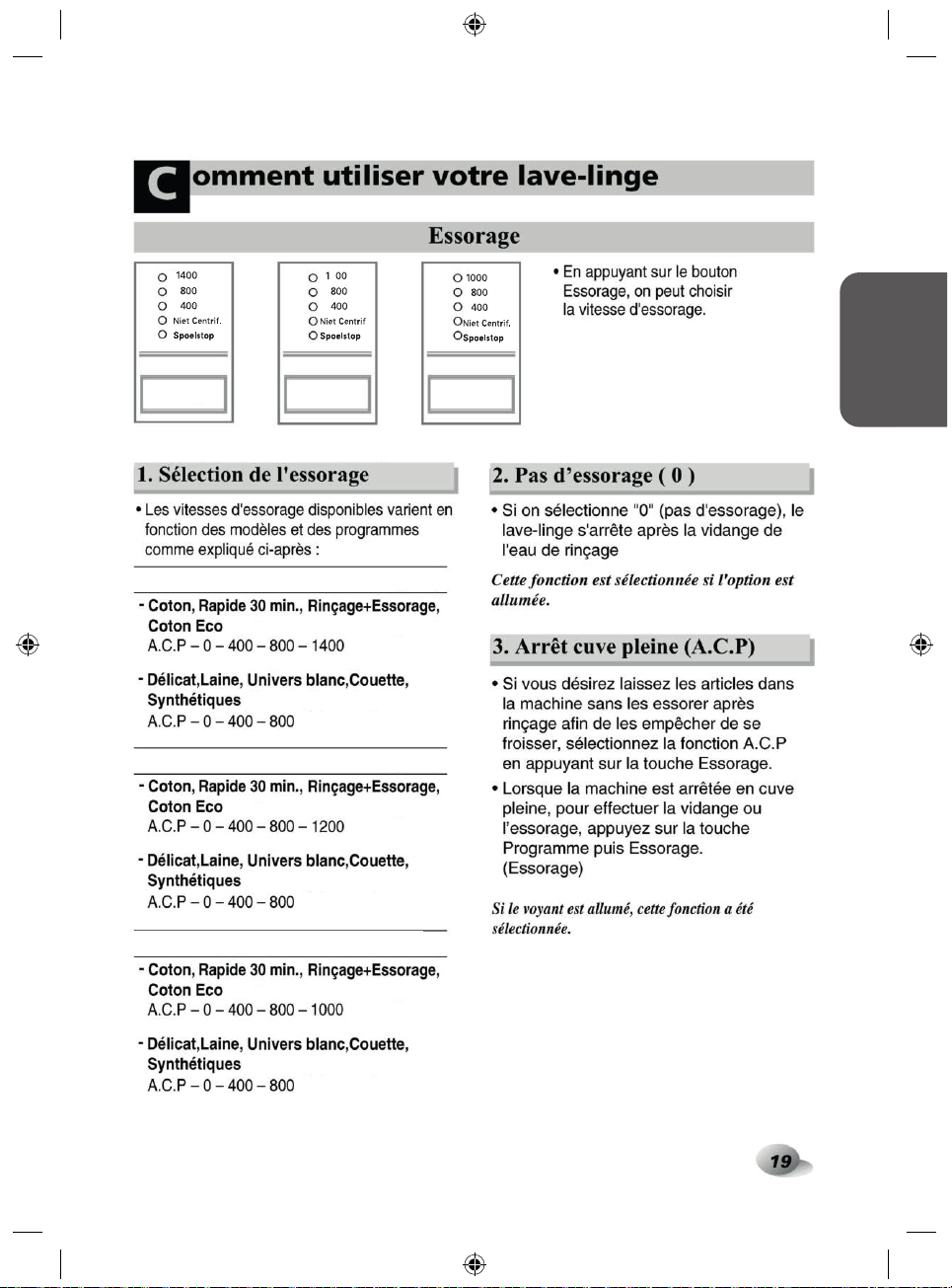

Centrifugeren

Nederlands

2

Centrif. Centrif.Centrif.

[F10B9Q/TD(W)(A)(1~9)][F12B9Q/TD(W)(A)(1~9)][F14B9Q/TD(W)(A)(1~9)]

[F147W2DB]

• Door op de centrifugeerknop
te drukken kan de
cent rif ugeersnelheid ingesteld
worden.

1. Keuze centrifugeersnelheid 2. Niet Centrifugeren

• De volgende centrifugeersnelheid is
beschikbaar, afhankelijk van het programma:

[F14B9Q/TD(W)(A)(1~9)]/[F147W2DB]

- Katoen, Snelwas 30, Spoelen+
Centrifugeren, Katoen Eco

Spoelstop - Niet Centrif. - 400 - 800 - 1400

• Als er geen centrifugeersnelheid
ingesteld is, stopt de wasmachine nadat
het water weggepompt is.

Als het cont rolelampje brandt , is de functie
geselecteerd.

3. Spoelstop

- Delicaat, Wol, Extra verzorging,
Donsdeken, Synthetisch,

Spoelstop - Niet Centrif. - 400 - 800

[F12B9Q/TD(W)(A)(1~9)]

- Katoen, Snelwas 30, Spoelen+
Centrifugeren, Katoen Eco

Spoelstop - Niet Centrif. - 400 - 800 - 1200

- Delicaat, Wol, Extra verzorging,

Donsdeken, Synthetisch,

Spoelstop - Niet Centrif. - 400 - 800

• Als u kleren in de machine wilt laten
zonder te centriguren na het spoelen om
te voorkomen dat ze worden gekreukt,
druk dan op de toets "Centrifugeren" om
"Spoelstop" te selecteren.

• Om na activering van de spoelstopfunctie
verder te gaan met afpompen of
centrifugeren moet u het gewenste
programma instellen met de
programmadraaiknop.

[F10B9Q/TD(W)(A)(1~9)]

- Katoen, Snelwas 30, Spoelen+
Centrifugeren, Katoen Eco

Spoelstop - Niet Centrif. - 400 - 800 - 1000

- Delicaat, Wol, Extra verzorging,

Donsdeken, Synthetisch,

Spoelstop - Niet Centrif. - 400 - 800

Wanneer dit controlelamp je brandt, is de functie
ingeschakeld.

19

ebruik van de wasmachine

G

Watertemperatuur

• Door de

2

• Naargelang het programma kan de

watertemperatuur als volgt ingesteld worden:

Het controlelampje van de gekozen temperatuur
licht op Voor verdere details verwijzen we naar
pagina 13.

programmadraaiknop te
draaien kan de
watertemperatuur
geselecteerd worden.

- Koud

- 20°C / 40°C / 60°C / 95°C

Voorprogramma

Wasvoorb ereiding vooraleer " V oorp rogramma"
wordt opgestart

- Draai de wat erkraan open.

- Laad het wasgoed en sluit de deu r.

- Breng wasmi ddel en wasverzacht er aan in de
lade.

• Instelling “Voorprogramma”

- Druk op de “Inschakelen” -knop.

- Dr aai de “Programma” -knop op het gekozen
program ma.

- Druk d e “Voorprogramma” -knop in en stel
de gewenste tijd in.

• Elke druk op de knop doet het
voorprogramma één uur opschuiven.

• Voorprogrammais de “ verw acht e tijd” vanaf
nu tot het beëindigen van de wascyclus of het
geselecteerde proces (wassen, spoelen,
cent rifugeren).

• Afha nkelijk van de toes tan d v an de wa t ertoevoer
en de temperatu u r ku nn en h et v oorpro gramma
en de ec hte wa stijd lic htjes v ersch illen.

Instellen

De lamp wordt gebrui kt voor h et aangeven v an de
uitgestel de tijd en het was programma.
De pictogra mmen (3h, 6h, 9h) tonen de
uitgestelde ti jd.
De pic togrammen (wa s sen , spoel en en
cen t rifugeren) to n en h oev er het wasprogramma is.
W ann eer u de uitgestel de tijd in s telt is de lamp aan.
Al s de lamp knippert na het instellen van de
uitgestel de tijd k an je deze func tie ni et gebrui ken.
Nada t de uitges t elde tijd is inges teld geeft h et
display het wasprogramma aan, dan knippert de
pictogram ‘doorgaan met programma’ . D e
pictogram ‘klaar voor programma’ brand en ‘einde
programma’ pictogram is uit.
Nada t de uitges t elde tijd a fgelopen i s de
pictogrammen ‘ doorgaan met programma’ en
‘klaar voor programma’ branden.

20

ebruik van de wasmachine

G

Scherm

1. Scherm voor speciale functies

• Wanneer het kinderslot ingeschakeld is wordt
" " getoond.

• Wanneer de tijdvertraging ingeschakeld is,
toont het scherm de resterende tijd om het
gekozen programma af te werken.

3. Einde wasprogramma

• Wanneer het programma is beeindigd en het
alarm is afgegaan wordt de stroom automatisch
uitgeschakeld.

• Schakel de wasmachine uit en draai de
waterkraan dicht.

4. Resterende tijd

• Tijdens de wascyclus wordt de resterende
wastijd getoond.

• Aanbevolen programmatijden door de
fabrikant.

Katoen 95°C

Katoen 60°C

Katoen Eco

Synthetisch

Donsdeken

Extra verzorging

Delicaat

Wol

Snelwas 30

Spoelen+Centrifugeren

F14B9Q/T

D(W)(A)(1~9)

F147W2DB

124’

161’

139’

120’

100’

147’

47’

35’

30’

20’

F10/12B9Q/

TD(W )(1~9)

122’

159’

137’

118’

100’

145’

47’

35’

30’

18’

Nederlands

• De wastijd kan verschillen afhankelijk van de
grootte van de lading, de druk van het
leidingwater, de watertemperatuur en andere
gebruiksvoorwaarden.

• Wanneer een instabiliteit wordt vastgesteld of
wanneer het programma om schuim te
verwijderen werkt, zal de wastijd langer dan
gemiddeld zijn.
(De maximale tijdsverlenging bedraagt 45
minuten.)

21

nderhoud

O

Verwijder de kledingstukken uit de wasmachine van zodra de wascyclus
beëindigd is. Kledingstukken die in de wasmachine achterblijven kunnen erg
kreuken en verkleuren en ze kunnen allerlei geuren opnemen.
Om elektrische schokken te vermijden trekt u de stekker uit het stopcontact
vooraleer u de binnenzijde van de wasmachine reinigt.

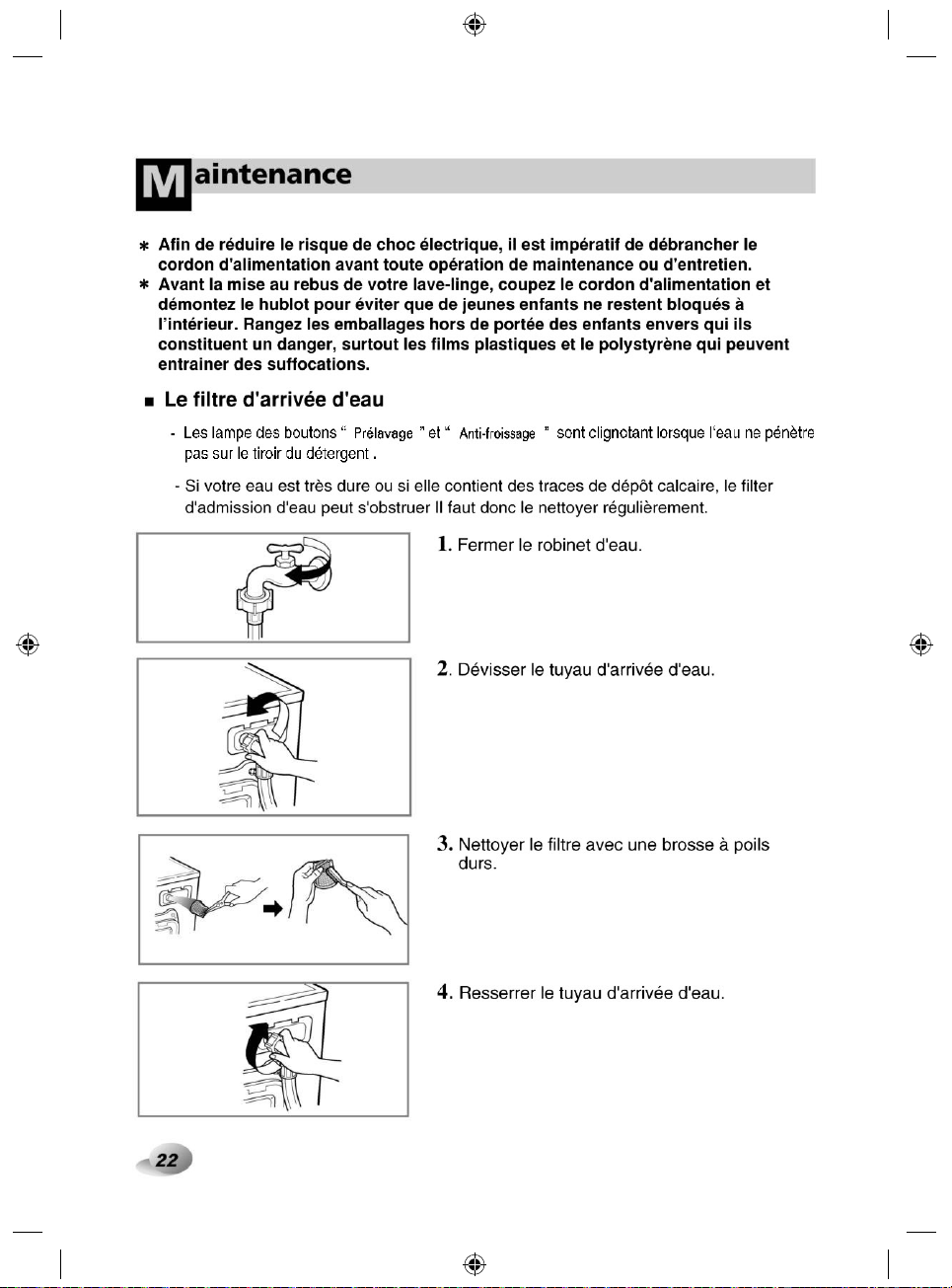

Watertoevoerlter

- ’Voorwas & Anti Kreuk knop licht op wanneer het water niet in de wasmiddellade komt.

- Wanneer uw water zeer hard is of sporen draagt van kalkafzetting, kan de
watertoevoerlter dichtslibben. Het is daarom noodzakelijk om de lter regelmatig te
reinigen.

1. Draai de waterkraan dicht.

2. Draai de watertoevoer- leiding los.

22

3. Reinig de lter met een harde borstel.

4. Breng de toevoerleiding weer aan.

nderhoud

O

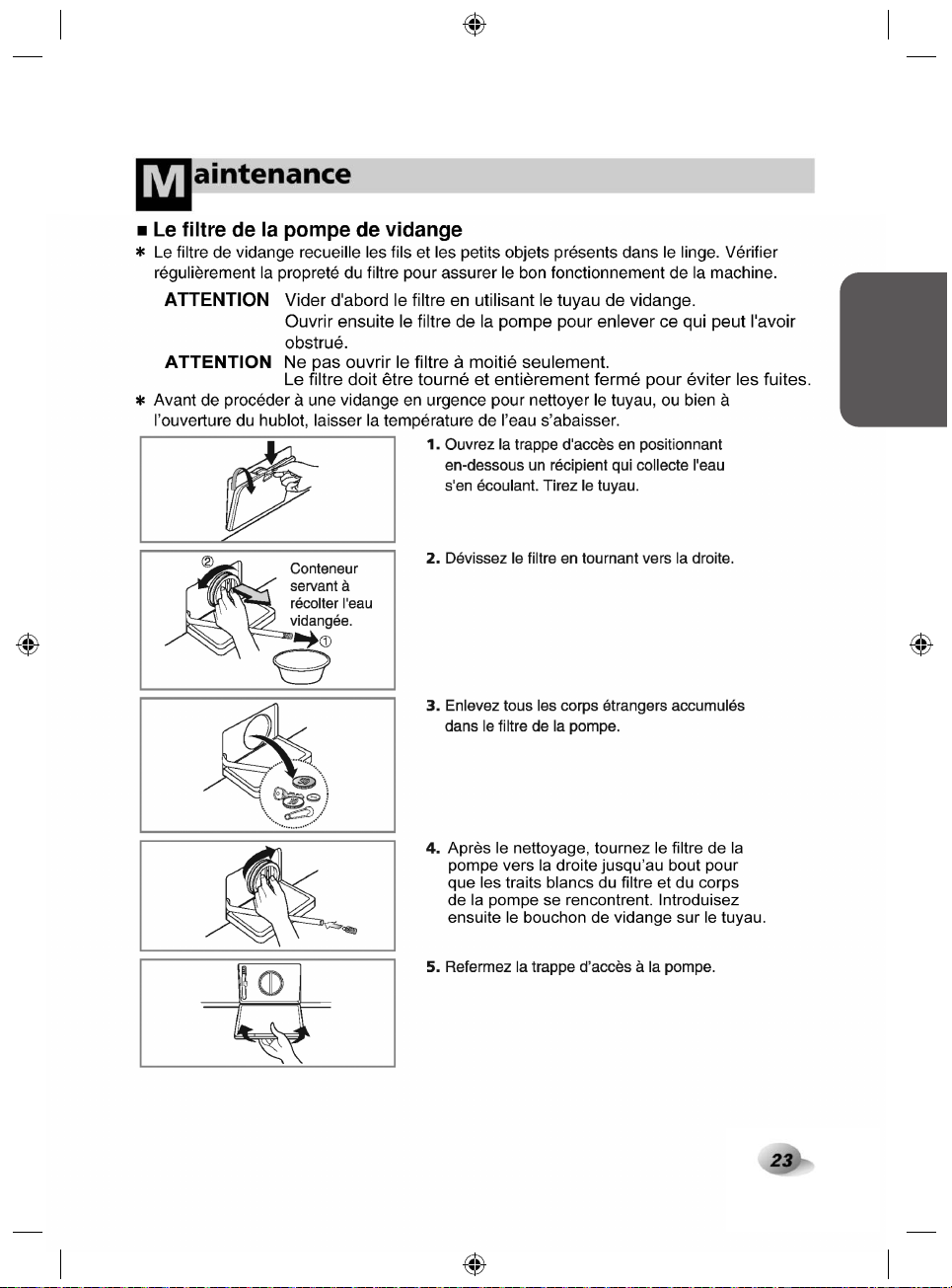

Pompfilter spoelen

De afvoerfilter verzamelt draadjes en andere kleine voorwerpen die in de was zijn
achtergebleven. Door regelmatig te controleren of de filter nog zuiver is, zal uw machine
beter blijven draaien.

!

OPGELET Laat de filter eerst leeglopen via de afvoerleiding, open vervolgens de

pomp en verwijder alles wat de filter eventueel heeft kunnen
verstoppen.

!

OPGELET

Open het filter niet voor de helft. Het filter dient uitgeschakeld te
worden en volledig gesloten te worden om lekkage te voorkomen.

Nederlands

100

1

3

2

3

2

1. Open de plintdekselkap ( ) met een
muntstuk. Draai aan de afvoerstop (
leiding naar buiten te brengen.

2. Trek de afvoerstop eruit (
water uit de filter loopt. Gebruik een kom om
het water op te vangen. Als er geen water
meer uitkomt, draai dan de pompfilter (
naar links open.

3. Verwijder al het vreemde materiaal uit de
pompfilter (

4. Draai het pompfilter na het reinigen naar rechts
tot het eind totdat het de witte lijnen op het

filter en het filterhuis bereikt. Steek vervolgens

de aftapplug in de slag.

).

), waardoor het

) om de

)

23

nderhoud

O

 Reinigen van de verdeellade

❋ Na een tijdje zullen de wasmiddelen en de wasverzachters sporen nalaten in de lade.

• De lade moet regelmatig onder stromend water gereinigd worden.

• Indien nodig kan de lade volledig uit de machine verwijderd worden door de klep naar

beneden te drukken en de lade eruit te nemen.

• Om het reinigen te vergemakkelijken kan het bovenste gedeelte van het compartiment voor

de wasverzachter verwijderd worden.

 De holte van de lade

❋ Het wasmiddel kan zich eveneens ophopen aan de

binnenzijde van de holte. Deze moet regelmatig met
een oude tandenborstel gereinigd worden.

• Wanneer u de lade gereinigd heeft, plaatst u ze terug op

zijn plaats in de machine .Vervolgens voert u een
spoelcyclus zonder wasgoed uit.

 De wastrommel

• Als u in een gebied met hard water woont, kan er zich op den duur kalkaanslag vormen

op plekken waar u het niet kunt zien en niet gemakkelijk kunt verwijderen. Na een tijd kan
de kalkaanslag de machine verstoppen en als dit niet goed in de gaten wordt gehouden,
moet de machine worden vervangen.

• Hoewel de wastrommel uit roestvrij staal bestaat, kunnen er kleine roestvlekken ontstaan

die worden veroorzaakt door kleine metalen voorwerpen (paperclips, veiligheidsspelden)
die in de trommel zijn achtergebleven.

• De wastrommel moet af en toe worden gereinigd.

• Zorg, als u anti-kalkmiddel, verf of bleekmiddel gebruikt, dat deze geschikt zijn voor

gebruik in een wasmachine.

❋

Anti-kalkmiddel kan chemicaliën bevatten die delen van uw wasmachine kunnen beschadigen.

❋ Verwijder eventuele vlekken met een reinigingsmiddel voor roestvrij staal.
❋ Gebruik nooit staalwol.

24

nderhoud

O



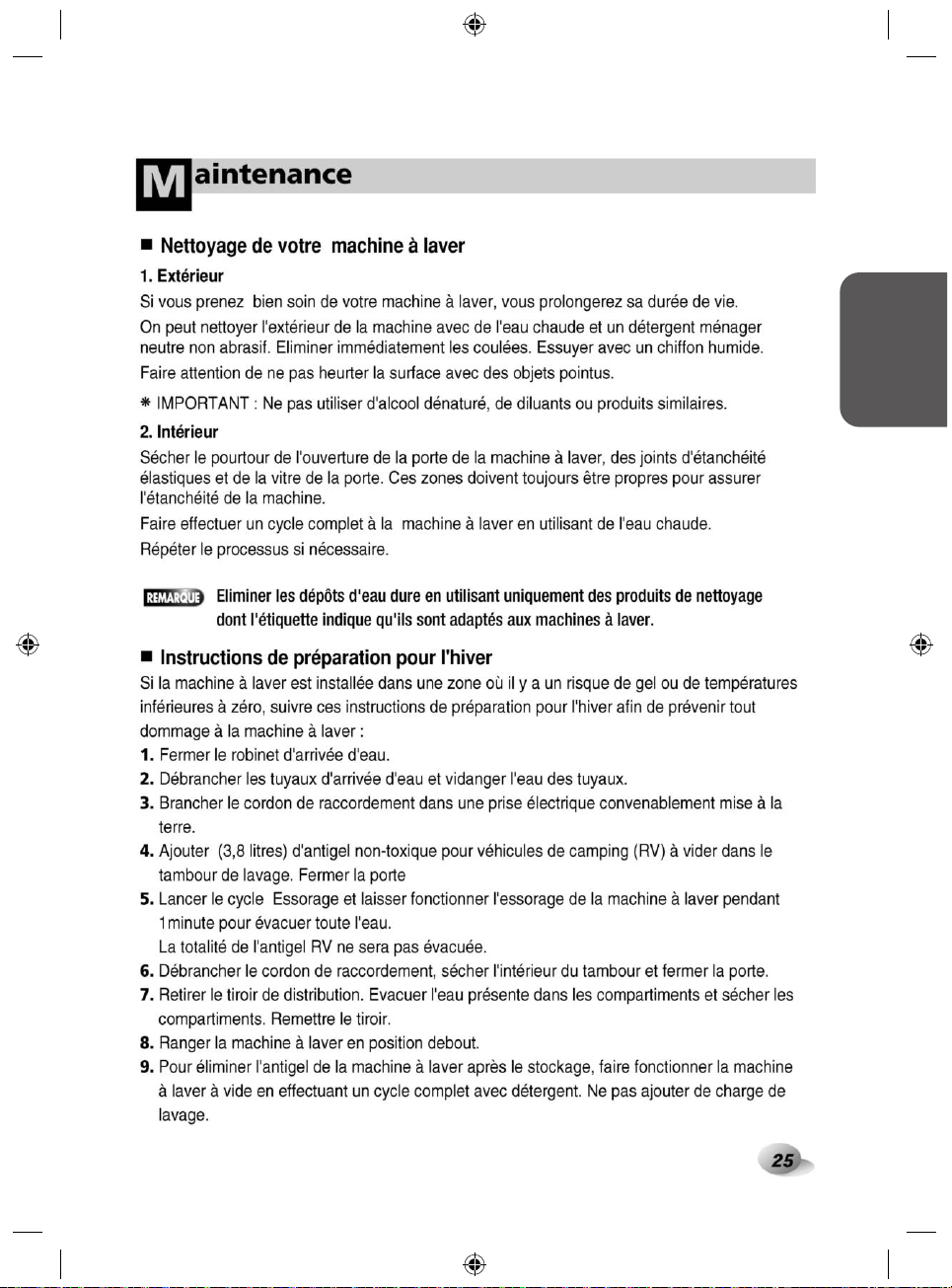

De wasmachine reinigen

1. Buitenzijde

Een goede zorg voor uw wasmachine kan de levensduur in belangrijke mate verlengen.
De buitenzijde van de machine kan het beste worden gereinigd met warm water en een

neutraal niet-agressief huishoudmiddel.
Poets gemorst waspoeder e.d. onmiddellijk af met een vochtige doek. Stoot niet tegen het

oppervlak of bewerkt het niet met scherpe voorwerpen.

❋

BELANGRIJK: Gebruik geen methylalcohol, verdunners of gelijkaardige producten.

2. Binnenzijde

Droog na rond de flexibele ring in de opening van de wasmachinedeur en het glas.
Deze plaatsen moeten altijd goed schoon zijn om een waterdichte afsluiting te kunnen

garanderen.
Voer een volledige wascyclus met warm water uit.
Herhaal deze procedure indien nodig.

Nederlands

OPMERKING



Voorzorgsmaatregelen voor de winter

Als de machine zich bevindt in een ruimte waar het kan vriezen of verplaatst wordt wanneer
het vriest, moeten de volgende voorzorgsmaatregelen getroffen worden om te vermijden dat
de wasmachine beschadigd wordt:

1. Sluit de watertoevoerkraan af.

2. Koppel de leidingen van de watertoevoer en de afvoer los, en laat ze leeglopen.

3. Steek de stekker van de elektrische stroomkabel in een goed geaard stopcontact.

4. Giet 3,8 liter van een niet-toxisch antivriesmiddel in de lege wastrommel. Sluit de deur.

5. Stel de centrifugeercyclus in en laat de wasmachine 1 minuut centrifugeren om al het water

uit de machine af te voeren. Een beetje antivries zal in de machine blijven zitten.

6. Trek de stekker uit het stopcontact, droog de binnenzijde van de trommel, en sluit de deur.

7. Verwijder de verdeellade. Spoel al het water uit de compartimenten weg en maak ze

droog. Plaats de lade terug.

8. Bewaar de machine rechtopstaand.

9. Om het antivriesmiddel na opslag uit de machine te verwijderen, laat u de machine een

volle cyclus doorlopen met zeep zonder een . waslading toe te voegen.

Verwijder hardwaterafzettingen alleen met reinigingsmiddelen die
wasmachineveilig zijn.

25

toringsindex

S

❋ De wasmachine is voorzien van automatische veiligheidsfuncties die fouten tijdig detecteren,

diagnosticeren en ook nog eens dienovereenkomstig reageren.
Wanneer de machine niet naar behoren werkt of helemaal niet meer werkt, kan u de
hiernavolgende punten nakijken vooraleer contact op te nemen met een servicepunt.

Symptoom Mogelijke oorzaak Oplossing

Rammelend geluid

Bonkend geluid

Trillend geluid

Waterlekkage

Te veel schuim

Het water komt niet of
te traag in de machine

Het water wordt niet of
te traag uit de machine
afgevoerd.

• Vreemde voorwerpen zoals
muntstukken of veiligheidsspelden
kunnen in de trommel of in de
pomp zitten.

• Een zware lading kan een
bonkend geluid produceren. Dit is
meestal normaal.

• Zijn alle vergrendelingsbouten en
verpakkingen verwijderd?

• Rusten alle stelvoetjes stevig op
de grond?

• De aansluiting van de
toevoerleiding is los aan de zijde
van het kraantje of aan de zijde
van de wasmachine.

• De afvoerleidingen van de woning
zijn verstopt.

• Onvoldoende watertoevoer in de
regio.

• Watertoevoerkraan niet helemaal
opengedraaid.

• Watertoevoerleiding geplooid.

• Filter van de toevoerleiding is
verstopt.

• De afvoerleiding is geklemd of
verstopt.

• De afvoerfilter is verstopt.

Leg de wasmachine stil en controleer
de trommel en de afvoerfilter.
Als het geluid blijft voortduren nadat
de wasmachine opnieuw werd
opgestart, neem dan contact op met
uw plaatselijke verdeler.

Als het geluid doorgaat, is de
wasmachine waarschijnlijk uit balans.
Stop de machine en herverdeel de
was.

Als u hem niet verwijderd heeft bij de
installatie: zie "Installatie" voor het
verwijderen van de
vergrendelingsbouten. Waslading
ongelijk verdeeld in de trommel. Stop
de wasmachine en herverdeel de was.

Controleer en draai de
leidingaansluitingen vast.

Ontstop de afvoerpijpen. Contacteer
indien nodig een loodgieter.

Te veel wasmiddel of een verkeerd
wasmiddel? De vorming van schuim
kan waterlekkage veroorzaken.

Controleer een andere kraan in huis.

Draai de kraan helemaal open.

Leg de leiding recht.
Controleer de filter van de
toevoerleiding.

Reinig de afvoerleiding en leg hem
recht.
Reinig de afvoerfilter.

26

toringsindex

S

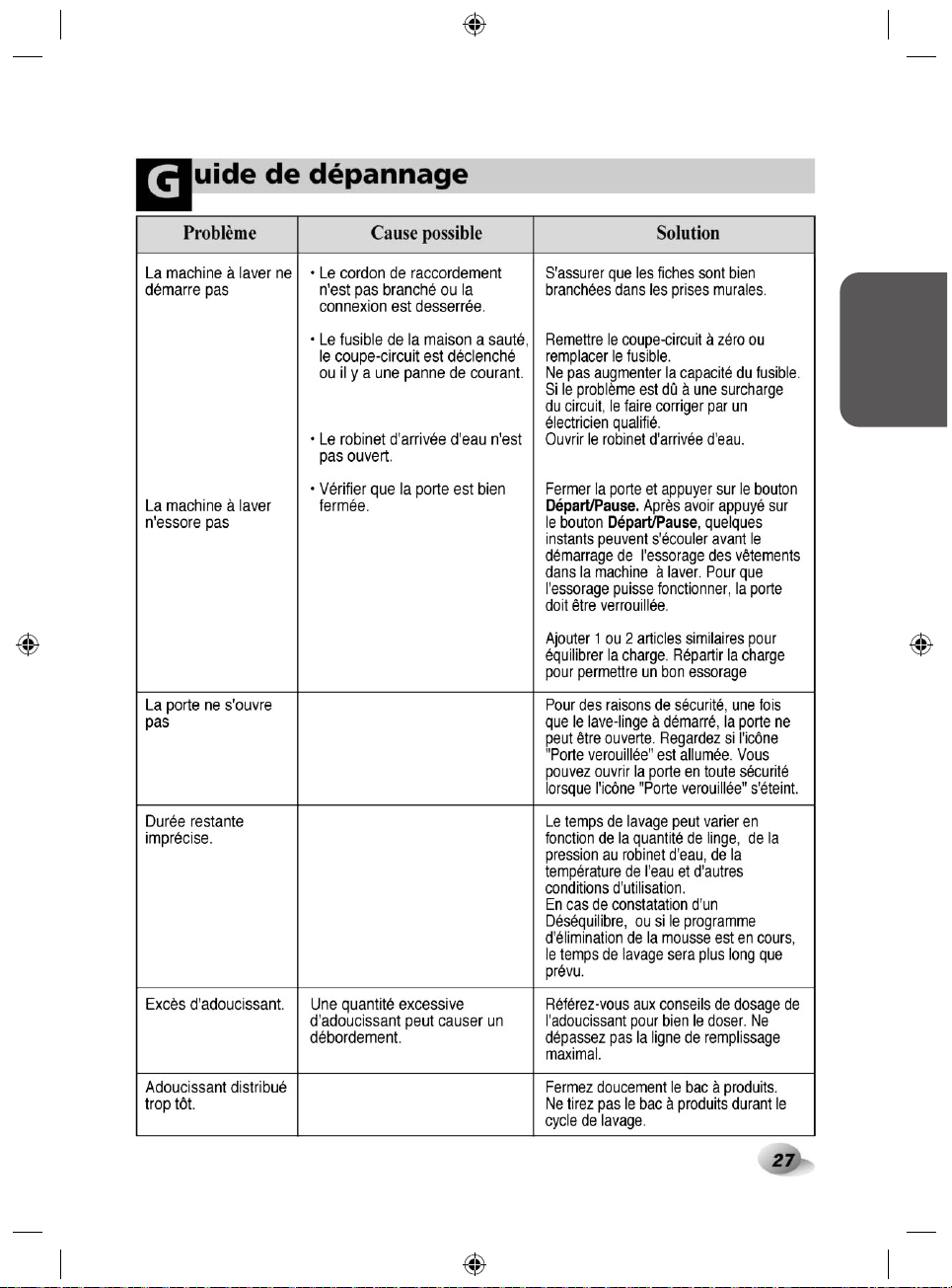

Symptoom Mogelijke oorzaak Oplossing

Nederlands

De wasmachine wil
niet starten.

De wasmachine wil
niet centrifugeren.

De deur gaat niet
open.

• De stekker steekt niet in het
stopcontact of de aansluiting is
los.

• De zekering is doorgeslagen, de
stroomonderbreker is
aangeslagen of er was een
stroompiek.

• De watertoevoer is niet
aangesloten.

❋ Controleer of de deur goed

gesloten is.

Zorg ervoor dat de stekker stevig in het
stopcontact zit.

Reset de stroomonderbreker of vervang
de zekering.
De capaciteit van de zekering niet
verhogen.
Indien het een probleem van overlading
is, moet dit worden hersteld door een
erkend elektricien.
Draai de watertoevoerkraan open.

Sluit de deur en druk de "Start/Pause"­knop in.
Nadat u op de "Start/Pause"-knop
gedrukt heeft kan het een aantal
minuten duren vooraleer de kleding in
de wasmachine begint te centrifugeren.
De deur moet vergrendeld zijn
vooraleer het centrifugeren kan
beginnen.

Wanneer de machine ingeschakeld is,
kan de deur, om
veiligheidsredenen, niet geopend
worden.
Wacht één of twee minuten vooraleer u
de deur opent.
Hierdoor heeft het elektrisch
deurmechanisme voldoende tijd om de
deur vrij te geven.

De wascyclus wordt
vertraagd.

De wastijd kan verschillen naargelang
de washoeveelheid, de druk van de
waterleiding, de watertemperatuur en
andere gebruiksvoorwaarden.
Wanneer instabiliteit wordt vastgesteld
of wanneer het programma voor de
verwijdering van schuim actief is, zal de
wastijd de verwachte tijd overschrijden.

27

toringsindex

S

Symptoom Mogelijke oorzaak Oplossing

•

Onvoldoende watertoevoer in de regio

•

Watertoevoerkraan niet volledig open.

• Knik in watertoevoerleiding.

• De

verstopt.

• Als waterlekkage optreedt in de
toevoerslang, licht de indicator
rood op vervang de toevoerslang.

• Afvoerleiding is geklemd of verstopt.

de toevoerleiding is

“ ”

<Fig 1>

Controleer een ander kraantje in huis.
Zet het kraantje helemaal open.
Trek de leiding recht.

Reinig de afvoerleiding en trek ze recht.

• Te kleine lading

• Lading uit balans

• Het toestel heeft een instabiliteitsdetectie- en
correctiesysteem. Wanneer individueel zware
artikelen zoals badkamermatten, gordijnen, enz. in
de machine geladen worden is het mogelijk dat het
systeem de centrifugeercyclus onderbreekt of zelfs
helemaal stopt wanneer vastgesteld wordt dat de
instabiliteit te groot is, zelfs na verschillende
pogingen om te centrifugeren.

• Wanneer het wasgoed nog te nat is op het einde
van de cyclus, breng dan kleine kledingstukken in
de trommel om de balans te herstellen en herhaal
de centrifugeercyclus.

Is de deur geopend ?

•

•

Als het teveel aan water te wijten is aan een
defecte waterklep, dan krijgt u het volgende
icoon " ".

•

" " wordt getoond wanneer de sensor voor

het waterpeil defect is.

• Overbelasting in de motor.

Voeg 1 of 2 gelijksoortige artikelen toe om
de lading in balans te brengen.
Herschik de lading om het centrifugeren
mogelijk te maken.

Sluit de deur.

Als " "niet vrijgegeven wordt,

moet u contact opnemen met de verdeler.
Trek de stekker uit het stopcontact en
neem contact op met de verdeler.

Draai de waterkraan dicht.
Trek de stekker uit het stopcontact.
Neem contact op met de verdeler.

28

• Overbelasting in de motor.

• Er is een fout opgetreden tijdens het programma

Start het programma oprieuw.

toringsindex

S

De SMARTD IAGNOSIS™f u nctie i s alleen aanwezig voor producten met een SMARTD IAGNOSI S™l o g o .
Sommige mobiele tel efoon toestellen kunnen het geluid onderdrukken waardoor de SMARTD IAGNOSIS™
functi e niet werkt.

Gebruiksaanwijzing SMARTDIAGNOSIS™

• Gebruik deze funct ie alleen wanneer service erom vraagt.
De informatie overdracht werkt hetzelfde als een fax, en werkt all een wanneer u belt naar
service.

• SMARTDIAGNOSIS™kan alleen geactiveerd worden wanneer de wasmachine aan staat.
Wanneer de wasmachine uit staat kan SMARTDIAGNOSIS™niet worden gebruikt.

Wanneer er een probleem optreedt met uw wasmachine, belt u service.
Volg de instructie van service, en de stappen die service aangeeft.

1. Druk op d e aan/ uit knop om de wasmachi ne

aan te zetten.
Druk of draai ni et aan andere knoppen.

2. Zodra service aangeeft kunt u de microfoon van

uw telefoon vlakbij de aan/uit knop houden.

Nederlands

Max. 10 mm

3. Houd de temperatuur knop voor 3 seconde ingedrukt terwijl u de microfoon van uw t elefoon

vl akbi j de aan/ uit knop ho udt.

4. Houd de microfoon van uw telefoon bij de aan/uit knop totdat de data overdracht is voltooid.

De dat a overdracht duurt ongeveer 17 seconde, di t kunt u op het wasmachine display
volgen.

• Voor het beste data overdracht adviseren wij de telefoon niet te bewegen.

• Wanneer de data overdracht mislukt kunt u gevraagd worden de voorgaande stappen te

herhalen.

• Wanneer u de aan/uit knop tijdens de data overdracht indrukt zal de data overdracht via

SMARTDIAGNOSIS™geannuleerd worden.

5. Zodra het aft ellen voorbij is en u geen geluid meer hoort, kunt u het gesprek met service

hervatt en. Service kan u verder adviseren en assisteren middels de ont vangen data.

Smart Diagnosis is een probleemoplossende funtie ont worpen als aanvulling op de t raditionele

manier van het servi ce-p roces. De e�ectivit ei t van deze funct i e is afhankel ijk van verschillende

fact oren, waaronder de ont vangstkwalit eit van de mob iele t elefoon en externe geluiden tijdens de
t r ansmissie.

Daarom kan LG niet garanderen dat Smart Diag nosis alt i j d een exact e di agno se kan st ellen in elke

situatie.

29

arantiebepalingen

G

Uw oude toestel wegdoen

1. Als het symbool met de doorgekruiste verrijdbare afvalbak op een
product staat, betekent dit dat het product valt onder de Europese
Richtlijn 2002/96/EC.

2. Elektrische en elektronische producten mogen niet worden
meegegeven met het huishoudelijk afval, maar moeten worden
ingeleverd bij speciale inzamelingspunten die door de lokale of
landelijke overheid zijn aangewezen.

3. De correcte verwijdering van uw oude toestel helpt negatieve
gevolgen voor het milieu en de menselijke gezondheid voorkomen.

4. Wilt u meer informatie over de verwijdering van uw oude toestel?
Neem dan contact op met uw gemeente, de afvalophaaldienst of de
winkel waar u het product hebt gekocht.

De garantie geldt niet in geval van:

• Voorrijkosten naar uw huis om u te leren het product te gebruiken.

• Als het product aangesloten is op een ander net dan het aangegeven op de plaat.

• Als de fout veroorzaakt is door ongeluk, nalatigheid, misbruik of bovenmachtige redenen.

• Als de fout veroorzaakt is door een ander dan het gewoon huishoudelijk gebruik of niet

volgens de gebruikershandleiding.

• De gebruikinstructies van het product aanpassen of de instelling van het product

veranderen.

• Als de fout veroorzaakt is door ongedierte, zoals ratten, kakkerlakken, enz.

• Lawaai of vibratie als normaal beschouwd, zoals water afvoeren, centrifugeren of de

inname van warm water.

• De installatie corrigeren, bijvoorbeeld, het product waterpas stellen of

• Verwijderen van vreemde voorwerpen/stoffen uit de machine, pomp of filter, zoals gruis,

nagels, bh-beugels, knopen, enz.

• Verwijderen van zekeringen of veranderen van kabels of waterleidingen.

• Niet toegestane reparaties.

• Directe of indirecte schade aan persoonlijke eigendom veroorzaakt door eventuele

gebreken aan dit apparaat.

• Als dit product voor commerciële doeleinden is, wordt hij niet gewaarborgd.

(bijvoorbeeld, voor verkoop-en marketing activiteiten, zoals in openbare toiletten,
sportscholen, hotels, enz.)

30

Nederlands

31

Operationele gegevens

Productkaart_Gedelegeerde Verordening (EU) nr. 1061/2010 van de Commissie

De naam van de leverancier of het handelsmerk

De typeaanduiding van de leverancier

De nominale capaciteit in kg

De energie-efficiëntieklasse

Krachtens Verordening (EG) nr. 66/2010 een "EU-milieukeur" is
toegekend aan de huishoudelijke wasmachine

LG LG LG

F14B9Q

D(W)(A)(1~9)

F147W2DB

A+++ A+++ A+++

No No No

F12B9Q

D(W)(A)(1~9) D(W)(A)(1~9)

7 7 7 kg

Het gewogen jaarlijkse energieverbruik (AEC) in kWh per jaar gebaseerd
op 220 standaard wascycli voor de katoenprogramma’s op 60°C en 40°C
bij volledige en gedeeltelijke lading, en het verbruik in de

156 156 156

energiebesparende standen. Het werkelijke verbruik wordt bepaalddoor
de wijze waarop het apparaat wordt gebruikt.

Het energieverbruik

- Het standaard katoen 60°C bij volledige lading

- Het standaard katoen 60°C bij gedeeltelijke lading

- Het standaard katoen 40°C bij gedeeltelijke lading

Het gewogen energieverbruik in de uitstand en de
sluimerstand.

0.80

0.64

0.60

0.33 0.33 0.33

0.80

0.64

0.60

Het gewogen jaarlijkse waterverbruik (AWC) in liter per jaar gebaseerd
op 220 standaard wascycli voor de katoenprogramma’s op 60°C en 40°C
bij volledige en gedeeltelijke lading. Het werkelijke waterverbruik wordt

10 000 10 000 10 000

bepaald door de wijze waarop het apparaat wordt gebruikt.

Centrifuge-efficiëntieklasse op een schaal van G (minst efficiënt)
tot A (meest efficiënt).

A B B

De maximale centrifugesnelheid voor het standaard katoenprogramma op
60°C bij volledige lading of het standaard katoenprogramma op 40°C bij
gedeeltelijke lading, indien deze lager is, en het resterend vochtgehalte
voor het standaard katoenprogramma op 60°C bij volledige lading of

1400 1200 1000

het standaard katoenprogramma op 40°C bij gedeeltelijke lading,
indien dit hoger is.

44 53 53

De vermelding dat het "Katoen Eco 60°C / 40°C + Intensief" de standaard wasprogramma’s zijn waarop de
informatie op het etiket en de productkaart betrekking heeft, dat deze programma’s geschikt zijn voor het
wassen van normaal bevuild katoenen wasgoed en dat ze de meest efficiënte programma’s zijn wat het
gecombineerd energie- en waterverbruik betreft;

Het programma tijd

- Het standaard katoen 60°C bij volledige lading

- Het standaard katoen 60°C bij gedeeltelijke lading

- Het standaard katoen 40°C bij gedeeltelijke lading

De duur van de sluimerstand (Tl)

240

209

212

10 10 10

240

209

212

De geluidsemissie via de lucht, uitgedrukt in dB(A) re 1 pW en afgerond
tot op het dichtstbijzijnde gehele getal, tijdens de was- en centrifugefasen
van het standaard katoenprogramma op 60°C bij volledige lading.

54 (Wassen) 54 (Wassen) 54 (Wassen)
75 (Centrif.) 74 (Centrif.) 74 (Centrif.)

F10B9Q

0.80

0.64

0.60

240

209

212

kWh/Jear

kWh

kWh

kWh

W

Litres/
year

rpm

%

min

min

min

min

dB(A)

Als de huishoudelijke wasmachine bestemd is voor inbouw, dient dit te worden vermeld.

32

Français

F14B9Q/TD(W)(A)(1~9)/F147W2D

F74892WH

F12B9Q/TD(W)(A)(1~9)

F72892WH

F10B9Q/TD(W)(A)(1~9)

F84892WH

F1496Q/TD(W)(1~9)
F1296Q/TD(W)(1~9)

F1096Q/TD(W)(1~9)

F82892WH

P/No.:MFL67463241

ver. 26032012.00

Français

[F14/12/10B9QD(W)(A)(1~9)]/[F147W2DB]
[F14/12/10B9TD(W)(A)(1~9)]

[F14B9Q/TD(W)(A)(1~9)]/[F147W2DB]

[F7489WH/F84892WH/F1496Q/TD(W)(1~9)]

[F12B9Q/TD(W)(A)(1~9)]

[F728WH/F82892WH/F1296Q/TD(W)(1~9)]

[F10B9Q/TD(W)(A)(1~9)]

[F1296Q/TD(W)(1~9)]

[F14/12/10B9QD(W)(A)(1~9)]/[F147W2DB]
[F14/12/10B9TD(W)(A)(1~9)]

Français

Français

Français

Français

Français

[F14B9Q/TD(W)(A)(1~9)]

F74892WH/F84892WH/

[F147W2DB]

F1496Q/TD(W)(1~9)

[F12B9Q/TD(W)(A)(1~9)]

F72892WH/F82892WH/
F1296Q/TD(W)(1~9)

[F10B9Q/TD(W)(A)(1~9)]

F1096Q/TD(W)(1~9)

Français

2

2

[F14B9Q/TD(W)(A)(1~9)]/[F147W2DB]

[F12B9Q/TD(W)(A)(1~9)]

[F10B9Q/TD(W)(A)(1~9)]

Français

Intensief Spoelen

Voorwas

Intensief Spoelen

Voorwas

Intensief Spoelen

Voorwas

Intensief Spoelen

Voorwas

2

Français

Français

Centrif.

[F14B9Q/TD(W)(A)(1~9)]

[F147W2DB]

[F14B9Q/TD(W)(A)(1~9)]/[F147W2DB]

F74892H/F84892WH/F1496Q/TD(W)(1~9)

[F12B9Q/TD(W)(A)(1~9)]

F72892WH/F82892WH/F1296Q/TD(W)(1~9)

[F10B9Q/TD(W)(A)(1~9)]

F1096Q/TD(W)(1~9)

Centrif.

[F12B9Q/

TD(W)(A)(1~9)]

Centrif.

[F10B9Q/

TD(W)(A)(1~9)]

2

Français

F14B9Q/TD(W)(A)(1~9)

F147W2DB

F10/12B9Q/

TD(W)(A)(1~9)

Français

Français

Français

Français

Fiche produit

Fiche produit_Règlement délégué (UE) no 1061/2010 de la Commission

Nom du fournisseur ou marque

Référence du modèle établie par le fournisseur

Capacité nominale en kg

Classe d’efficacité énergétique

a reçu "le label écologique de l’Union européenne" en application du
règlement (CE) no 66/2010

LG LG LG

F14B9QD

(W)(A)(1~9)

F147W2DB

A+++ A+++ A+++

No No No

F12B9QD F10B9QD

(W)(A)(1~9) (W)(A)(1~9)

7 7 7 kg

Consommation d’énergie annuelle pondérée (AEC), exprimée en kWh
par an sur la base de 220 cycles de lavage standard par an pour les
programmes coton à 60 °C et à 40 °C à pleine charge et à demi-charge,

156 156 156

kWh/an

et de la consommation des modes à faible puissance. La consommation
réelle d’énergie dépend des conditions d’utilisation de l’appareil

La consommation d'énergie

- le programme standard à 60°C de coton à pleine charge

- le programme standard à 60°C de coton à charge partielle

- le programme standard à 40°C de coton à charge partielle

Consommation d’énergie pondérée en mode arrêt et en mode laissé sur
marche

0.80

0.64

0.60

0.33 0.33 0.33

0.80

0.64

0.60

0.80

0.64

0.60

Consommation d’eau annuelle pondérée (AWC), exprimée en litres par an sur
la base de 220 cycles de lavage standard par an pour les programmes coton
à 60 °C et à 40 °C à pleine charge et à demi-charge. La consommation réelle

10 000 10 000 10 000

litres/an

d’eau dépend des conditions d’utilisation de l’appareil
Classe d’efficacité d’essorage sur une échelle allant de G (appareils les

moins efficaces) à A (appareils les plus efficaces)
Vitesse d’essorage maximale pour le programme "coton" standard à 60°C

à pleine charge ou pour le programme "coton" standard à 40°C à

A B B

1400 1200 1000

demi-charge, la vitesse la plus basse des deux étant retenue, et taux
d’humidité résiduelle atteint avec le programme "coton" standard à 60°C
à pleine charge ou avec le programme "coton" standard à 40 °C à
demi-charge, la taux le plus élevé étant retenu;

44 53 53

Programme "Coton 60°C/40° + Intensif de lavage standard auxquels se rapportent les informations qui figurent sur
l’étiquette et sur la fiche, que ces programmes conviennent pour nettoyer du linge en coton normalement sale et qu’il
s’agit des programmes les plus efficaces en termes de consommation combinée d’eau et d’énergie;

La durée du programme

- le programme standard à 60°C de coton à pleine charge

- le programme standard à 60°C de coton à charge partielle

- le programme standard à 40°C de coton à charge partielle

Durée du mode laissé sur marche (Tl)

Émissions acoustiques dans l’air, exprimées en dB(A) re 1 pW et
arrondies à l’entier le plus proche, au cours des phases de lavage et
d’essorage, pour le programme "coton" standard à 60 °C à pleine charge

240

209

212

10 10 10

54 54 54
75 74 74

240

209

212

240

209

212

d’essorage, pour le programme "coton" standard à 60 °C à pleine charge

Librement-permanent

Français

kWh

kWh

kWh

W

rpm

%

min

min

min

min

dB(A)

31
