LG F1479FDS, F1409TDS, F14792DS User Manual [fr]

P/No.: MFL49491509

F1409TDS(1~9) F1409QDS(1~9) F14792DS

aractéristiques du produit

ommaire

Mises en garde............................................................................................................3

Spécifications ..............................................................................................................4

Installation ...................................................................................................................5

Précautions à prendre avant le lavage......................................................................10

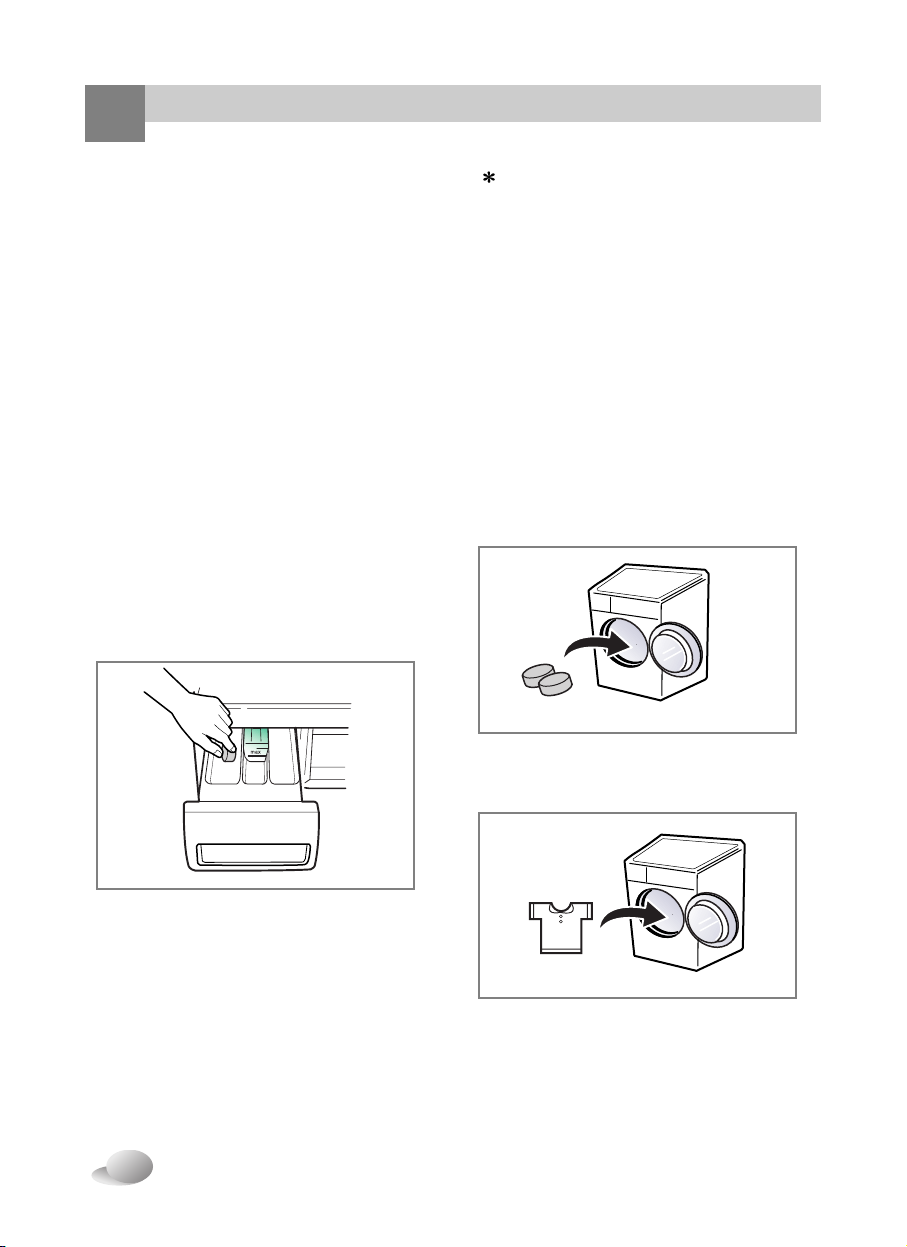

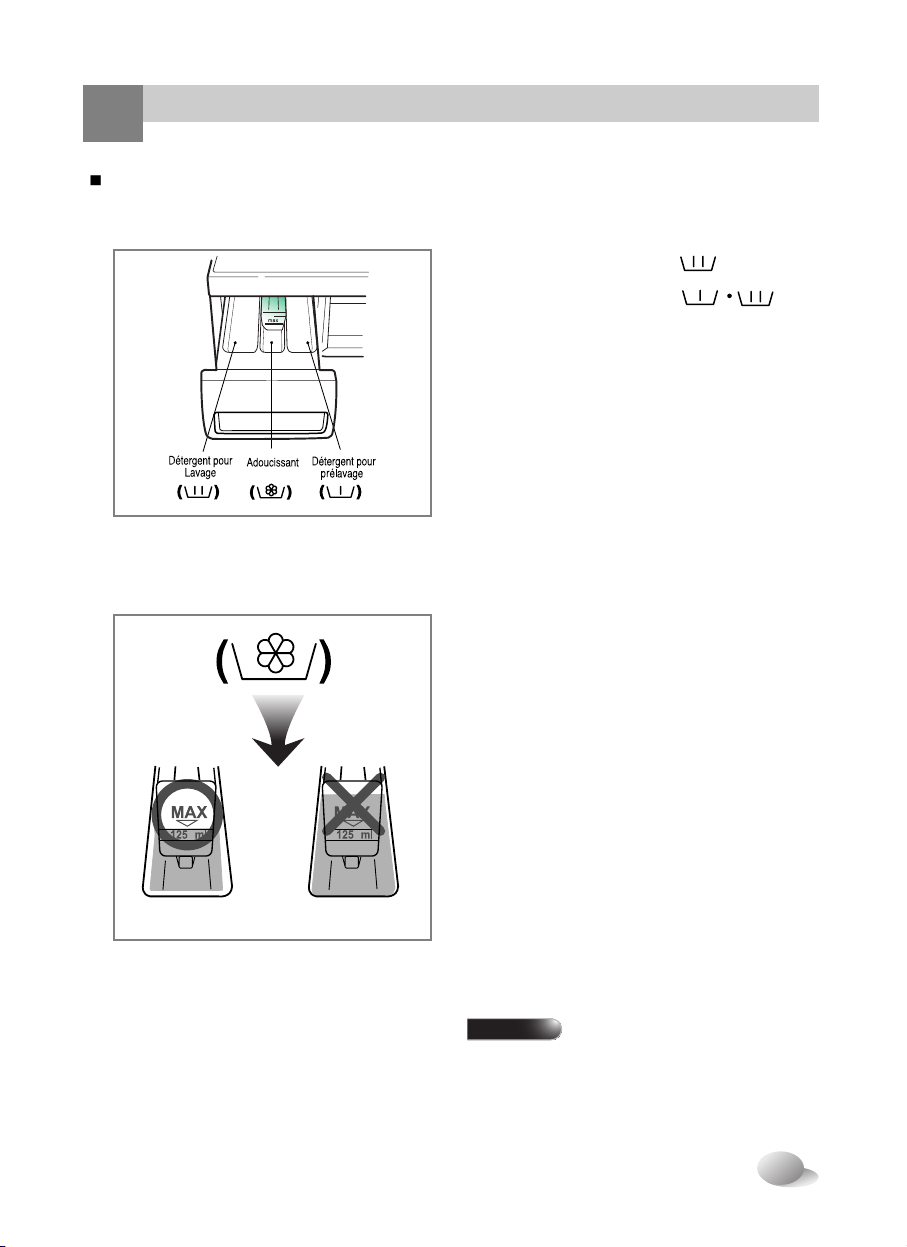

Apport de lessive.......................................................................................................11

Fonction ....................................................................................................................13

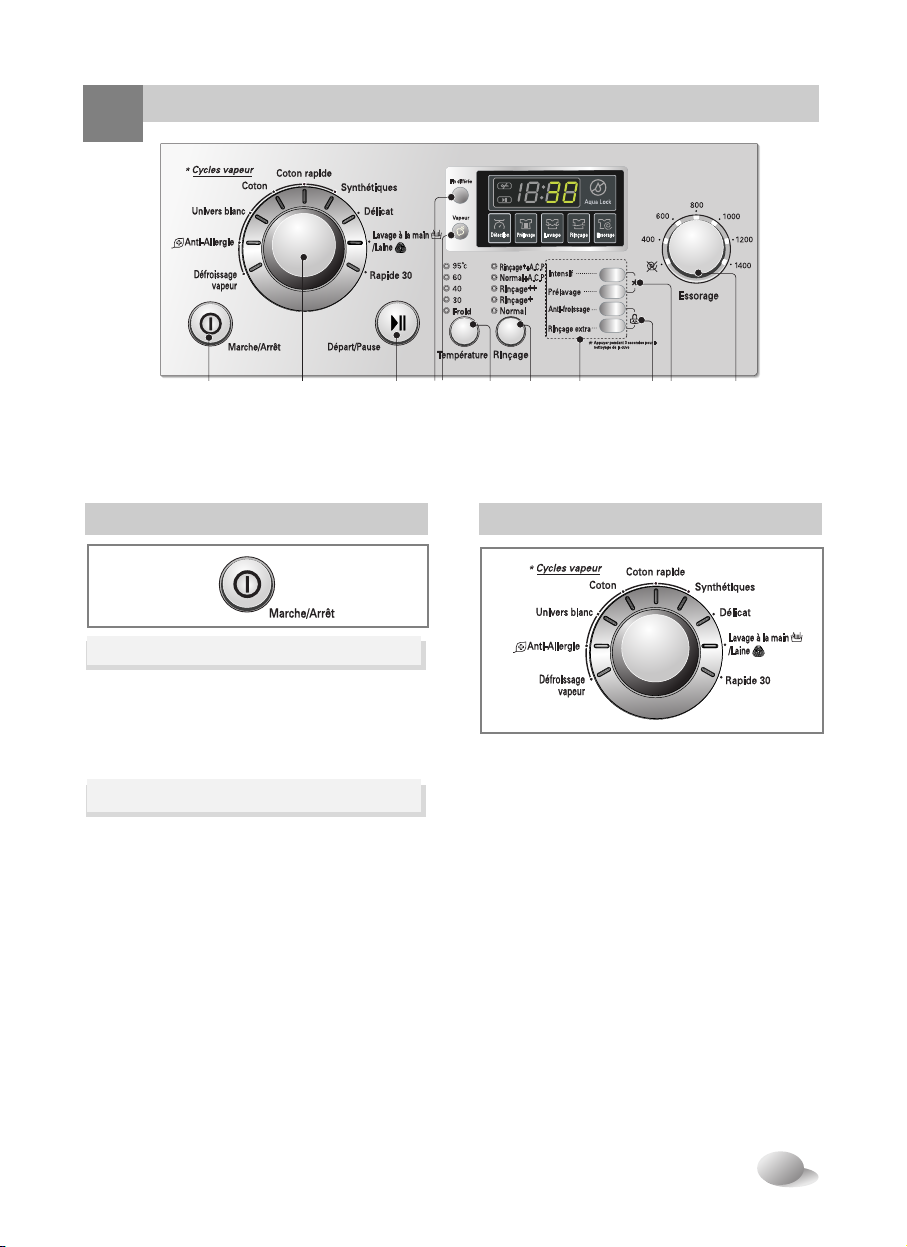

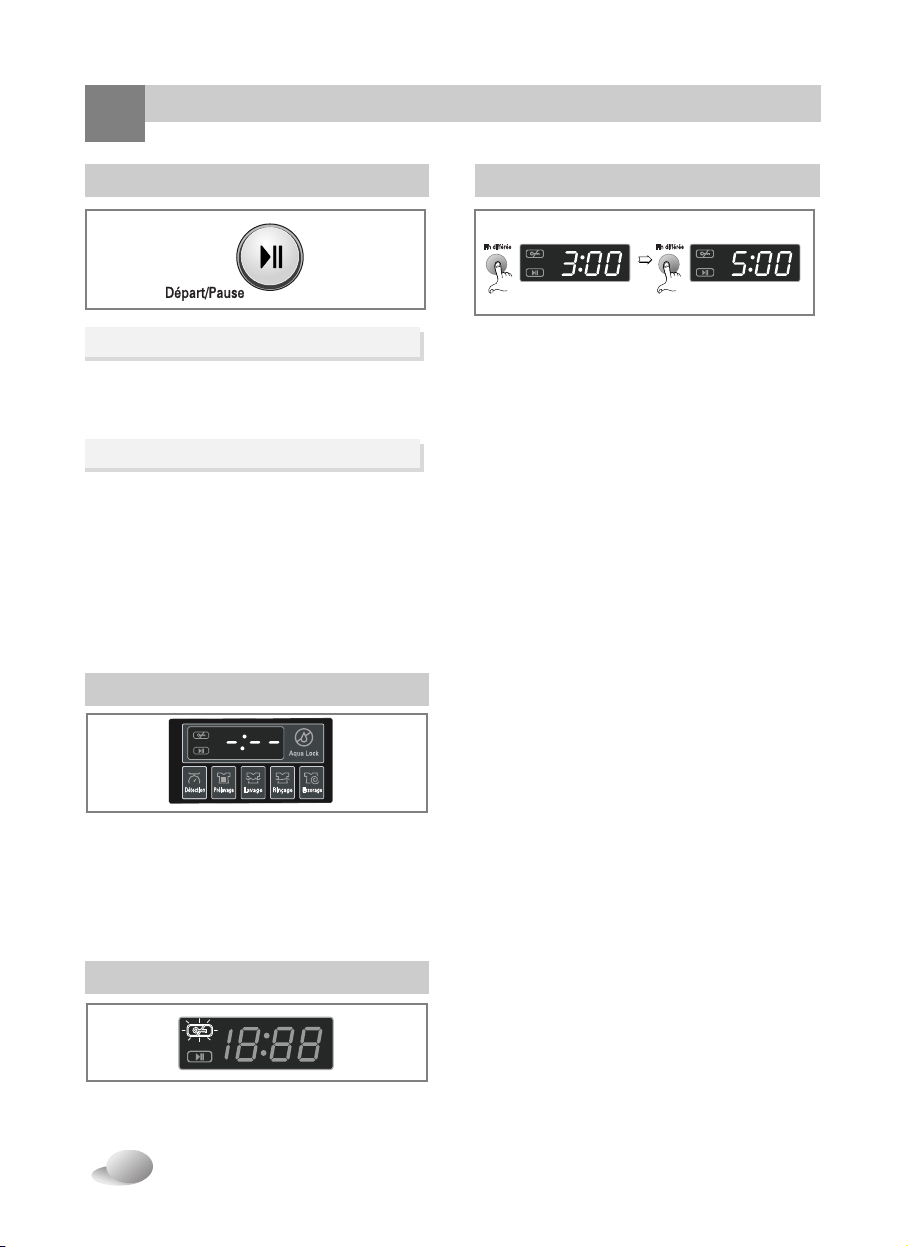

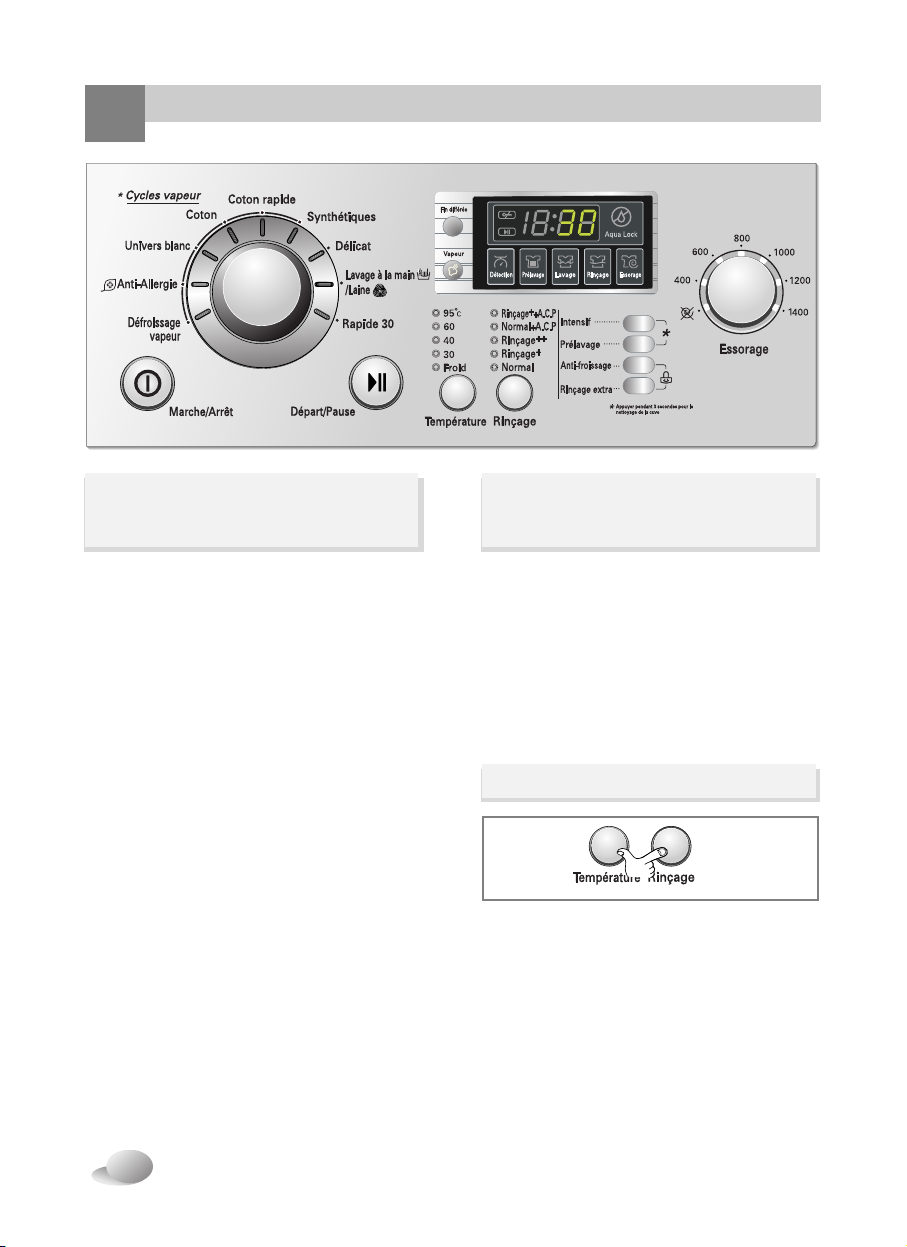

Comment utiliser votre lave-linge .............................................................................14

Maintenance .............................................................................................................22

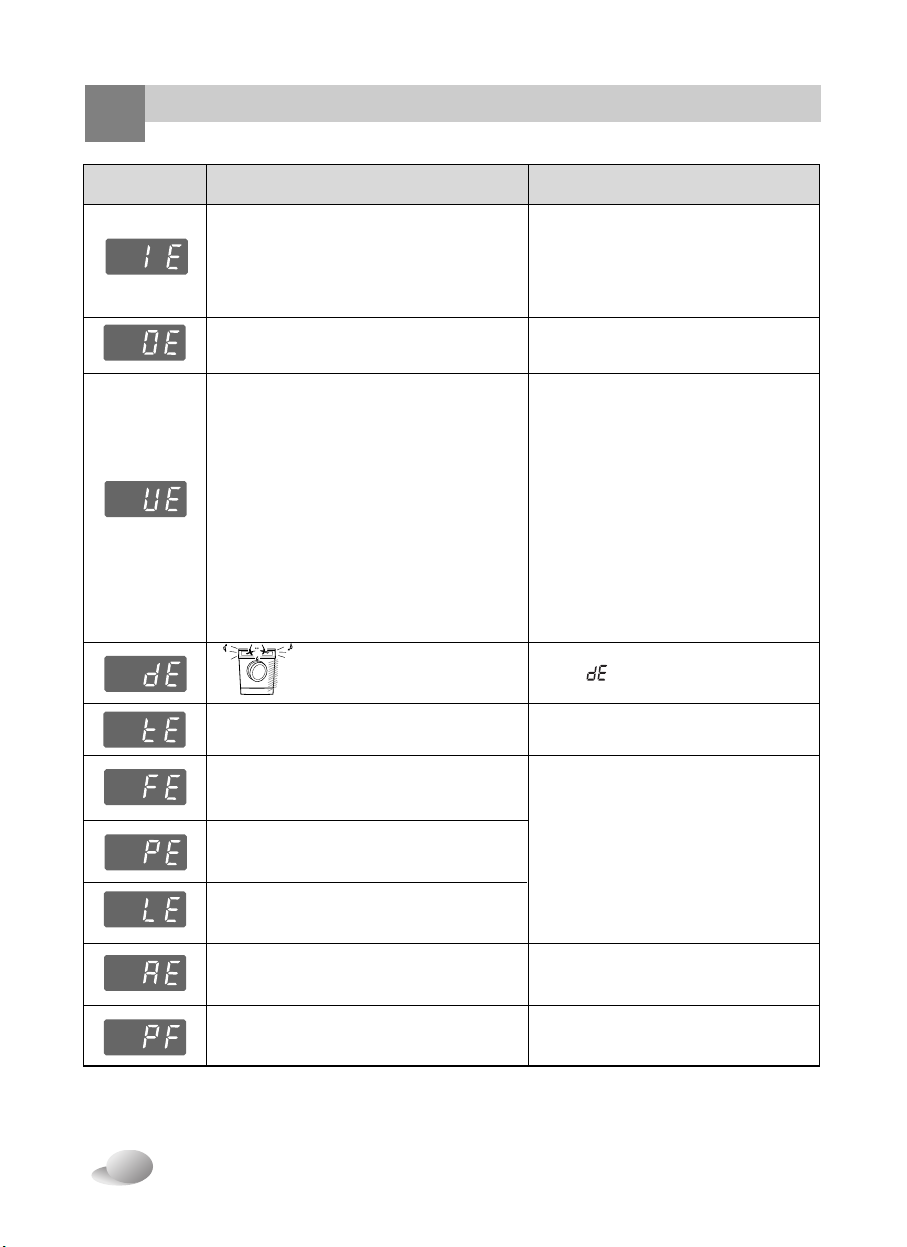

Guide de dépannage.................................................................................................26

Termes de la garantie ...............................................................................................29

■ Technologie Direct Drive

Le moteur induction sans balais est en transmission directe sur le tambour sans courroie ni poulie. Le lave-linge est fiable, performant et silencieux.

■ Effet douche

Un circuit hydraulique récupère l’eau de lavage en fond de cuve et arrose le linge par le dessus. Ce système facilite le trempage du linge et dissout efficacement les résidus de lessive. Il permet donc d’optimiser le lavage et le rinçage ainsi que la consommation d’eau.

■ Elément chauffant

La résistance incorporée au lave linge chauffe automatiquement l'eau à la température adéquate correspondant au programme de lavage choisi.

■ Verrouillage-Enfant

Cette fonction permet de vérouiller les boutons du panneau de commandes afin de prévenir toute manipulation involontaire ou intempestive.

■ Programmateur Fuzzy Logic

Il simplifie l'utilisation de votre lave-linge en associant automatiquement une température de lavage et une vitesse d'essorage au type de textile sélectionné. Il adapte également les consommations d'eau et d'énergie en fonction du poids de linge detecté dans le tambour. De plus, il assure l'équilibrage de la charge afin d'empécher la formation de balourds et de réduire le niveau sonore lors de l'essorage.

■ Système de contrôle de la vitesse à faible niveau de bruit

En détectant la charge et l'équilibrage, il répartit uniformément la charge pour réduire le niveau de bruit de l'essorage.

■ Sécurité anti fuites (Aqua lock)

Conçu pour détecter les fuites éventuelles, le système Aqua lock prévient tout risque d’inondation lorsque la machine est en fonctionnement.

■ Lavage et défroissage vapeur

La vapeur permet de réduire la consommation d’eau et d'énergie tout en optimisant le résultat de lavage. Utilisée seule lors du cycle de défroissage, elle réduit notablement le nombre de plis sur le linge sec.

■ Pesée électronique

Détécte automatiquement le poids de la charge et y adapte le temps de lavage.

추가선택, 예약,

ises en garde

Pour votre sécurité, les instructions contenues dans ce manuel doivent être suivies afin de minimiser le risque d'incendie ou d'explosion, de choc électrique ou prévenir les dommages aux biens, les blessures, ou un décès.

LIRE TOUTES LES INSTRUCTIONS AVANT L'UTILISATION

Avertissement!

•

Ne pas mettre la main dans la machine si le panier ou l'agitateur est en mouvement.

•

Ne pas installer ni stocker le machine á laver dans un endroit exposé aux intempéries.

•

Ne pas toucher aux commandes.

•

Ne pas réparer ni remplacer une pièce de la machine à laver, Ne pas essayer d'effectuer l'entretien, sauf si c'est spécifiquement recommandé dans les instructions de maintenance de l'utilisateur ou dans les instructions de réparation par l'utilisateur, et à condition de les comprendre et d'avoir les compétences nécessaires.

•

Ne pas laisser de matériaux combustibles tels que des peluches, du papier, des chiffons, des produits chimiques, etc … en dessous et autour de la machine.

•

Une surveillance étroite est nécessaire si cet appareil est utilisé par ou près des enfants. Ne pas laisser les enfants jouer sur, avec ou à l'intérieur de la machine ou de tout autre appareil.

•

Ne pas laisser la porte du machine á laver ouverte Une porte ouverte peut inciter les enfants à se suspendre à la porte ou à se glisser à l'intérieur de la machine à laver.

•

Ne jamais mettre la main dans la machine à laver quand elle est en mouvement. Attendre l'arrêt complet du tambour.

•

Ne pas laver ni sécher des articles qui ont été nettoyés, lavés, trempés dans des substances combustibles ou explosives ou tachées par ces substances (telles que la cire, l'huile, la peinture,

l'essence, les dégraissants, les solvants de nettoyage à sec, le kérosène, etc …) qui peuvent s'enflammer ou exploser. Il se peut que l’huile reste dans la cuve après un cycle complet de lavage, ce qui peut provoquer un incendie pendant le séchage. Par conséquent, ne pas insérez de vêtements imprégnés d’huile.

•

Le processus de lessivage peut réduire le caractère ignifuge des tissus.

•

Pour éviter cela, suivre soigneusement les instructions de lavage et de précaution du fabricant du vêtement.

•

Ne pas fermer brusquement la porte de la machine à laver et ne pas essayer d'ouvrir la porte de force quand elle est verrouillée (Indicateur de verrouillage de la porte ON) pour ne pas endommager la porte de la machine à laver.

•

Pour réduire la possibilité d'un choc électrique, retirer la prise de cet appareil ou débrancher la machine à laver sur le panneau de distribution domestique en retirant le fusible ou en déconnectant le coupe circuit avant de commencer à effectuer la maintenance ou le nettoyage.

•

Ne jamais essayer de faire fonctionner cet appareil s'il est endommagé, s'il fonctionne mal, s'il est partiellement démonté ou si des pièces manquent ou sont brisées, y compris un cordon ou une prise endommagés.

•

Si l’appareil a été en contact avec de l’eau, veuillez appeler votre service client. Risque de choc électrique ou d’incendie.

AVERTISSEMENT : Afin de réduire le risque d'incendie, de choc électrique, ou de blessures pendant l'utilisation du machine á laver prendre les précautions de base suivantes :

ATTENTION : Un mauvais branchement du conducteur de terre peut entraîner un risque de choc électrique. Si vous avez des doutes sur la mise à la terre correcte de l'appareil, faites appel à un électricien ou à un dépanneur qualifié. Ne pas modifier la fiche fournie avec l'appareil - si elle ne va pas dans la prise, faire installer une prise adaptée par un électricien qualifié.

Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant un chemin de moindre résistance pour le courant électrique. Cet appareil est équipé d'un cordon comportant un conducteur de terre et une prise de terre

• Ne pas utiliser d'adaptateur et ne pas retirez la prise de terre.

• Si vous ne disposez pas d'une prise adaptée, consultez un électricien.

INSTRUCTIONS IMPORTANTES

INSTRUCTIONS DE MISE A LA TERRE

CONSERVER CES INSTRUCTIONS

L'apparence et les spécifications peuvent varier sans préavis dans le but d'améliorer la qualité des éléments.

pécifications

Accessoires

Tuyau d'arrivée d'eau

(Pour le débridage du tambour

et le réglage des pieds)

Clé

Lave-linge à chargement frontal

220 – 240V~, 50Hz

0,3-10 kgf/cm2(30~1000 kPa)

/400/600/800/1000/1200/1400

Nom

Alimentation électrique

Dimensions

Poids

Watt Max.

Capacité de lavage

Consommation d'eau

Pression d'eau admissible

Vitesse d'essorage

F1409QDS(1~9) / F14792DS

F1409TDS(1~9)

600(L)×590(P)×850mm(H)

2100 W (Lavage), 1100 W (Vapeur)

600(L)×590(P)×850mm(H)

7,0 kg

8,0 kg

ℓ(

7,0ℓ/ kg)

ℓ(

6,5ℓ/ kg)

63 kg

nstallation

1. Les 4 vis spéciales sont serrées pour prévenir tous dommages internes pendant le transport. Avant de faire fonctionner la machine à laver, enlever les vis ainsi que les rondelles en caoutchouc.

• Ne pas les enlever pourrait provoquer une

forte vibration,du bruit et un mauvais fonctionnement.

2. Dévisser les 4 vis à l'aide de la clé fournie cet effet (voir page 6).

3. Enlever les 4 vis ainsi que les rondelles en caoutchouc en tordant légèrement la rondelle. Garder les 4 vis et la clé pour une utilisation future.

• Conserver les vis de bridage pour les

réinstaller en cas de transports ultérieurs.

4. Obturer les trous avec les capuchons fournis.

L'appareil est muni de vis de bridage afin de prévenir tous dommages internes pendant le transport.

Enlever l’emballage puis démonter les vis et les écrous sécurisant le transport avant d’utiliser le lave-linge.

Lors du déballage, enlever le support d'emballage placé au milieu de l’embase.

Vis de bridage

Installer ou stocker dans un endroit qui ne soit pas exposé à des températures inférieures à 0°C ou aux intempéries. La mise à la terre de la machine doit respecter tous les normes et décrets gouvernementaux en vigueur. Dans certains pays sujets à des infections de cafards ou autres insectes, maintenez votre appareil électroménager et son environnement propre. Les dégâts causés par les cafards ou autres insectes ne seront pas pris en compte par la garantie.

Dépose des vis de bridage

nstallation

Mise à niveau du sol :

La pente admissible sous la machine est de 1˚

Prise de courant :

Elle doit être située sur le côté de la machine et respecter une distance de 1,5 mètres. Afin d'éviter les risques de surcharge il tient de ne brancher qu'un seul appareil à cette prise.

Dégagement supplémentaire :

A prévoir pour le mur, la porte et le sol (10 cm : arrière /2cm : côtés droit & gauche)

Ne jamais placer ni stocker de produits de lavage sur le dessus du lave-linge

Emplacement nécessaire pour l'installation

Lave-linge

Mise en place

Installer le lave-linge sur un sol dur et plat.

- S’assurer que la libre circulation de l’air autour et sous la machine n’est pas entravée par un tapis, une carpette, etc …

• Ne jamais tenter de corriger les irrégularités du sol en glissant des cales en bois, en carton ou autres matériaux sous les pieds de la machine.

• S ‘il est impossible de placer le lave-linge ailleurs qu’à proximité d’une gazinière ou de tout autre source de chaleur, il est indispensable de placer entre les deux appareils un isolant thermique de (85 x 60cm) recouvert d'une feuille d'aluminium côté gazinère ou source de chaleur .

• Le lave-linge doit être installé dans une pièce dont la température ne descend pas au-dessous de 0°C.

• S’assurer lors de l’installation du lave-linge qu’il est facilement accessible par un technicien en cas d’intervention.

• Le lave-linge mis en place, régler les quatre pieds à l'aide de la clé fournie (voir page 6) et s’assurer de la stabilité de l’appareil. Veiller à ce qu’un dégagement d’environ 20 mm soit respecté entre le panneau du lave-linge et le système d’évacuation de l’eau de vidange.

650

850

600

nstallation

▶La pression d'alimentation d'eau doit être comprise entre 30kPa et

1000kPa (0,3~10kgf/cm2).

▶Ne pas tirer ni fausser le filetage lors de la connexion du tuyau

d'admission à la valve.

▶Si la pression d'arrivée d'eau est supérieure à 1000kPa, un dispositif de

décompression devra être installé.

• Deux joints sont fournies avec le tuyau d'arrivée d'eau dans le raccord de la valve afin de prévenir les fuites d'eau.

• Vérifier l'étanchéité des connexions de la machine à laver en ouvrant le robinet d'arrivée d'eau au maximum.

• Vérifier périodiquement l'état du tuyau et remplacer le si nécessaire.

• S'assurer que le tuyau n'est pas tordu, plié ou écrasé.



La machine à laver doit être connectée à la conduite d'eau principale par un jeu de tuyaux neufs. Ne jamais utiliser un jeu de tuyaux usagé.



Connexion du tuyau d'alimentation en eau.

1. Ne pas utiliser de rallonge ni de multi-prise.

2. Si le cordon d'alimentation est endommagé, le faire remplacer par le fabricant, ses dépanneurs ou un technicien

qualifié afin d'écarter tout danger.

3. Après utilisation, toujours débrancher la machine et fermer l'arrivée d'eau.

4. Connecter la machine à une prise avec mise à la terre conformément aux réglementations de câblage en vigueur.

5. La position de l'appareil doit permettre d'accéder facilement à la prise.

Ne confiez le réglage ou la réparation de cet appareil qu’à un technicien agréé par le fabricant. Les réparations effectuées par toutes personnes non-qualifiées peuvent provoquer des dommages ou de sérieuses avaries. Pour toute réparation, contactez le service après-vente. Ne pas entreposer le lave-linge dans une pièce où la température est amenée à descendre sous 0°C. Les tuyaux gelés peuvent se fendre. A températures négatives, la fiabilité des composants électroniques peut se trouver altérée. Si le lave-linge est livré pendant l’hiver et que la température extérieure est négative : entreposez-le quelques heures à température ambiante avant de le mettre en marche.



Raccordement électrique

AVERTISSEMENT concernant le cordon d’alimentation

Pour la plupart des appareils électroménagers, il est conseillé d’effectuer le branchement sur un circuit dédié, c’est-à- dire une prise unique qui n’alimente que l'appareil en question et sur laquelle aucune autre prise ni aucun circuit de dérivation ne vient s’ajouter. Reportez-vous à la page des spécifications de ce manuel de l’utilisateur pour connaître les consignes adéquates. (voir page 35). Ne surchargez pas les prises murales. Cela présente un danger, au même titre que des prises murales ou des rallonges disloquées ou endommagées, des cordons d’alimentations effilochés ou une gaine d’isolation électrique défectueuse or craquelée. L’un ou l’autre de ces cas de figure pourrait être à l’origine d’une électrocution ou d’un incendie. Contrôlez régulièrement le cordon électrique de votre appareil électroménager. S’il paraît endommagé ou détérioré, débranchez-le, cessez d’utiliser votre appareil et demandez à un réparateur agréé qu’il remplace le cordon par un cordon strictement identique. Protégez le cordon d’alimentation contre tout mauvais traitement physique ou mécanique en évitant par exemple de le vriller, de l’entortiller, de le pincer, de le coincer dans une porte ou de marcher dessus. Faites particulièrement attention aux branchements, aux prises murales et au point de sortie du cordon d’alimentation de l’appareil.

AVERTISSEMENT

Raccord de tuyau

Joint en caoutchouc

nstallation

Installation du tuyau de vidange

• Le tuyau de vidange ne devra pas être placé à plus de 100 cm au dessus du sol.

• Une fixation appropriée du tuyau de vidange protégera le sol des dommages résultant d'une fuite d'eau.

• Si le tuyau de vidange est trop long, ne pas l'installer. Le substituer par un plus court afin d'eviter un bruit anormal.

• Lors de l'installation veillez à fixer solidement le tuyeau de vidange des eaux usées.

• Une fixation appropriée du tuyau de vidange protégera le sol des dommages dus à une fuite d'eau.

Ce lave-linge n’est pas conçu pour être utilisé en environnement instable, tel que dans les avions, les caravanes etc. Avant de partir en vacances ou lorsque le lave-linge ne sera pas utilisé durant une période prolongée, fermez le robinet d’arrivée d’eau, surtout si la pièce ne dispose pas de bouche d’évacuation d’eau.

nstallation

Réglage de niveau

1. Pour réduire les vibrations et les bruits excessifs, installer la machine sur un sol stable et à niveau, de préférence dans un coin de la pièce.

Un plancher en bois ou surélevé peut provoquer des vibrations excessives ou des erreurs d’équilibrage de charge.

2. Si le sol est inégal, régler les pieds de mise à niveau (ne pas insérer de cales de bois, etc … sous les pieds). S'assurer que les quatre pieds sont stables et reposent sur le sol . Vérifier ensuite que l'appareil est parfaitement à niveau (utiliser un niveau à bulle d'air).

Après le réglage des pieds, serrer le contre écrou en le tournant dans le sens inverse des aiguilles d’une montre.

Dans le cas où la machine est installée en hauteur, elle doit être solidement amarée afin d ’éviter tout risque de chute.

Vérification en diagonale Le lave-linge doit rester parfaitement stable lorsqu'on appuie sur l'un des angles supérieurs. Dans le cas contraire, il tient de réajuster les pieds de la machine.

Sols en béton

• La surface d’installation doit être propre, sèche et à niveau.

• Installer le lave-linge sur un sol dur et plat.

Carrelage (Sols glissants)

• Découpez un adhésif anti-dérapant en deux morceaux de 70X70mm. Collez les sur le sol aux emplacements prévus des pieds de la machine. Placez l’appareil et régler les pieds pour qu’il soit à niveau.

Parquets

• Les parquets sont particulièrement sensibles aux vibrations.

• Pour éviter les vibrations nous vous recommandons de placer des rondelles en caoutchouc d’au moins 15 mm d’épaisseur sous chaque pied .

• Si possible installer la machine dans un angle de la pièce à l’endroit le plus stable.

Insérer les rondelles de caoutchouc pour réduire les vibrations. Vous pouvez vous procurer les rondelles de caoutchouc en les commandant au SAV de LG sous la référence 4620ER4002B.

• Un positionnement et une mise à niveau approprié du lave-linge assurent un fonctionnement fiable et durable du lave-linge.

• La machine doit être absolument stable et à niveau.

• Le lave-linge ne doit pas « basculer » lors d’une pression sur l'un des angles supérieurs.

• La surface d’installation doit être propre, sans cire ni autres produits d’entretien des sols.

• Veillez à ce que les pieds restent sec. Dans le cas contraire, l’appareil pourrait glissé.

REMARQUE

Important!

elles en

Rondelles en

caoutchouc
