MANUAL DE INSTRUÇÕES

PORTUGUÊS

LED MONITOR LCD

Leia este manual com atenção antes de utilizar o dispositivo e
guarde-o para futuras consultas.

MODELOS MONITOR LED LCD

E2290V

www.lg.com

Cuidados importantes

Este aparelho foi projetado e produzido para assegurar sua segurança pessoal. No
entanto, o uso indevido pode provocar choque elétrico ou incêndio. Para permitir a
operação correta de todas as proteções incorporadas neste monitor, observe as
seguintes regras básicas para instalação, uso e manutenção.

Segurança

Use somente o cabo elétrico fornecido com o aparelho. Caso seja utilizado outro cabo
elétrico, que não o fornecido pelo fornecedor, verifique se ele é aprovado pelos padrões
nacionais aplicáveis. Se o cabo de alimentação estiver com algum tipo de problema, entre
em contato com o fabricante ou com o fornecedor de serviço autorizado mais próximo para
substituí-lo.

O acoplador do aparelho é usado como dispositivo para desligar.
Por favor verifique se o aparelho é instalado na parede da tomada à qual está ligado e que a

tomada é de fácil acesso.
Somente use o monitor com uma das fontes de alimentação indicadas nas especificações

deste manual ou listadas no monitor. Caso não tenha certeza do tipo de fonte de
alimentação que possui em casa, consulte o revendedor.

Tomadas de corrente alternada sobrecarregadas e cabos de extensão são perigosos.
Assim como o são cabos de alimentação desfiados e conectores quebrados, que podem
provocar incêndio ou choque elétrico. Procure um técnico de manutenção para troca.

Desde que a unidade esteja conectada á saída AC da parece, não é desconectada da fonte
de alimentação AC mesmo que a unidade esteja desligada.

Não abra o monitor:

Nenhuma peça pode ser manuseada pelo usuário.
Há voltagens perigosas, até mesmo quando estiver desligado.
Se o monitor não estiver funcionando adequadamente, entre em contato com o
revendedor.

Para evitar ferimentos pessoais:

Não coloque o monitor em uma prateleira inclinada, a menos que esteja seguro.
Somente use suportes recomendados pelo fabricante.
Não deixe cair objectos nem exerça impacto sobre o produto. Não atire brinquedos ou
objectos para o ecrã do produto.

Para evitar incêndio ou riscos:

Sempre DESLIGUE o monitor quando deixar o recinto por um período longo. Nunca
deixe o monitor LIGADO quando sair de casa.
Não deixe que crianças joguem objetos dentro das aberturas do gabinete do monitor.
Algumas partes internas possuem voltagens perigosas.
Não acrescente acessórios que não tenham sido projetados para este monitor.
Se não pretender utilizar o ecrã durante um longo período de tempo, desligue-o da
tomada eléctrica.
Em caso de trovada, nunca toque no cabo eléctrico nem no cabo do sinal, pois pode ser
muito perigoso. Pode provocar choques eléctricos.

1

Cuidados importantes

Instalação

Não deixe que nada fique ou passe sobre o cabo de alimentação e não coloque o monitor
em lugares onde o cabo esteja sujeito a danos.

Não use este monitor próximo à água como, por exemplo, banheiras, lavatórios, pias de
cozinha, tanques de lavar roupa, em pisos molhados ou próximo a piscinas.
Os monitores são equipados com aberturas de ventilação no gabinete que permitem a
liberação do calor gerado durante seu funcionamento. Se essas aberturas forem
bloqueadas, o superaquecimento pode causar falhas que podem provocar incêndio. Então,
NUNCA:

Bloqueie as aberturas de ventilação localizadas na parte inferior colocando o monitor em
cima de camas, sofás, tapetes etc.
Posicione o monitor em uma instalação embutida a menos que haja ventilação
apropriada,
Cubra as aberturas com panos ou qualquer outro tipo de material.
Coloque o monitor próximo ou sobre um aquecedor ou outra fonte de calor.

Não esfregue ou bata o Active Matrix LCD em nada rígido uma vez que pode arranhá-lo,
estragá-lo ou danificá-lo permanentemente.

Não pressione a tela de cristal líquido com o dedo durante um longo período porque pode
resultar em fantasmas na imagem.

Alguns defeitos de ponto podem aparecer como manchas vermelhas, verdes ou azuis na
tela. No entanto, isso não terá nenhum impacto ou efeito no desempenho do monitor.

Se possível, use a resolução recomendada para obter uma melhor qualidade de imagem no
monitor de cristal líquido. Caso seja usado em um modo diferente da resolução
recomendada, algumas imagens escaladas ou processadas podem ser exibidas.
Entretanto, essa é uma característica do painel de cristal líquido de resolução fixa.

Deixar uma imagem fixa no ecrã durante muito tempo pode danificar o ecrã e queimar a imagem.
Certifique-se de que utiliza uma protecção de ecrã no monitor. Este fenómeno também ocorre
em produtos de outros fabricantes, e esta ocorrência não está coberta pela garantia.

Não bata nem arranhe as partes frontal e laterais do ecrã com objectos metálicos. Caso contrário,
pode danificar o ecrã.

Certifique-se de que o painel fica virado para a frente e segure-o com ambas as mãos para o
mover. Se deixar cair o produto, o produto danificado pode causar choques eléctricos ou um
incêndio. Contacte um centro de assistência autorizado para a reparação.

Evite altas temperaturas e humidade.

2

Cuidados importantes

Limpeza

Desligue o monitor da tomada antes de limpar a tela.
Use um pano ligeiramente umedecido (e não molhado). Não use aerossol diretamente
na tela do monitor, porque o produto em excesso pode provocar choque elétrico.
Quando está a limpar o produto, desligue o cabo de corrente e esfregue-o gentilmente
com um pano macio para prevenir qualquer arranhão.
Não limpe com um pano húmido ou com spray de água ou quaisquer outros líquidos
directamente no produto. Pode ocorrer um choque eléctrico.
(Não utilize químicos tais como benzina, diluente de pintura ou álcool)
Pulverize água para um pano macio 2 a 4 vezes, e use-o para limpar a estrutura frontal;
limpe apenas numa direcção. Demasiada humidade pode causar manchas.

Empacotamento

Não jogue fora a caixa de papelão nem o material de empacotamento para o caso de
precisar transportar o aparelho. Se precisar mandar o aparelho para outro lugar, coloque-o
novamente em sua embalagem original.

Descarte com segurança(Usar apenas lâmpadas Hg com o Monitor LCD)

A lâmpada fluorescente usada neste produto contém uma pequena quantidade de
mercúrio.
Não descarte este produto com o resto do lixo comum.
O descarte deste produto deve ser feito de acordo com a legislação de sua região.

3

Acessórios

!!! Obrigada por seleccionar os produtos LGE !!!

Certifique-se que os seguintes itens estão incluídos com o seu
monitor. Se faltarem alguns itens, contacte o seu vendedor.

Guia do Utilizador /

Cartões

Cabo de

alimentação

(Dependendo do país)

Cabo de Sinal DVI-D

(Esta característica não

está disponível em todos

os países.).

Cabo de Sinal D-Sub 15-pinos

Adaptador AC-DC

NOTA

Estes acessórios podem parecer diferentes dos apresentados neste manual.
O utilizador deve utilizar cabos de interface de sinais protegidos (cabo de 15 pinos Dsub, cabo
DVI-D) com núcleos de ferrite para manter o cumprimento das normas em relação ao produto.

4

Conectando o monitor

Antes de conectar o monitor, verifique se ele, o computador e outros
dispositivos conectados estão desligados.

Posicionando o monitor

Ajuste a posição do painel de várias maneiras até encontrar a que lhe proporciona mais

conforto.

Movimento giratório : -5˚ 15˚

-5

IMPORTANTE

Para manter uma posição de visualização ergonômica e confortável,
recomenda-se que o ângulo de inclinação do monitor não exceda 5
graus.
Não toque nem pressione no ecrã quando está a ajustar o ângulo do
monitor.

15

5

Conectando o monitor

Emparelhando com o PC

1. Antes de ajustar o monitor, certifique-se de que a corrente no monitor, no sistema do

computador e outros dispositivos ligados, está desligada.

2. Ligue o cabo de entrada de sinal e o cabo de energia por ordem, em seguida

1

aperte o parafuso do cabo de sinal.

A

Ligue o Cabo DVI-D (Sinal digital)

B

Ligue o Cabo D-sub (Sinal analógico)

C

Ligue o Cabo HDMI

NOTA

Esta é uma representação simplificada da visão da parte traseira.
Essa visão traseira representa um modelo geral; o seu monitor pode ter um aspecto diferente do
mostrado.

2

Equipamento AV

(Caixa Set-Top, DVD,

Vídeo, consola de jogos)

*Não suportado por PC

Sinal digitalDVI-D (Esse

recurso não está disponível

em todos os países.)

Varia de acordo com o modelo.

Ligar o cabo do
sinal de entrada e
fixar o mesmo
rodando no
sentido da seta,
como apresentado
na figura.

Entrada de auscultadores

Quando está a utilizar o adaptador de
entrada sinal D-Sub para Macintosh:

Adaptador para Mac

Para Apple Macintosh, é preciso adquirir um
adaptador para mudar o conector D-sub VGA
de 15 pinos e alta densidade (3 filas) do cabo
fornecido para um conector de 15 pinos de 2
filas.

6

Conectado à tomada

Conectando o monitor

3. Pressione o botão Ligar/desligar na base para ligar o equipamento. Quando o monitor

estiver ligado, a ‘Função Definir Auto Imagem’ é executada automaticamente.
(Apenas Modo Analógico)

Botão de Ligar

NOTA

‘Função de configuração automática da imagem’? Essa função fornece ao usuário as

configurações ideais da tela. Quando o usuário conecta o monitor pela primeira vez, essa função
ajusta automaticamente a tela de acordo com a configuração ideal para os sinais de entrada
individuais.
Função ‘AUTO’? Caso se depare com problemas, como um ecrã ofuscado, letras ofuscadas, ecrã
cintilante ou com inclinação enquanto utiliza o dispositivo ou depois de alterar a resolução do ecrã,
prima o botão de função AUTO para melhorar a resolução.

7

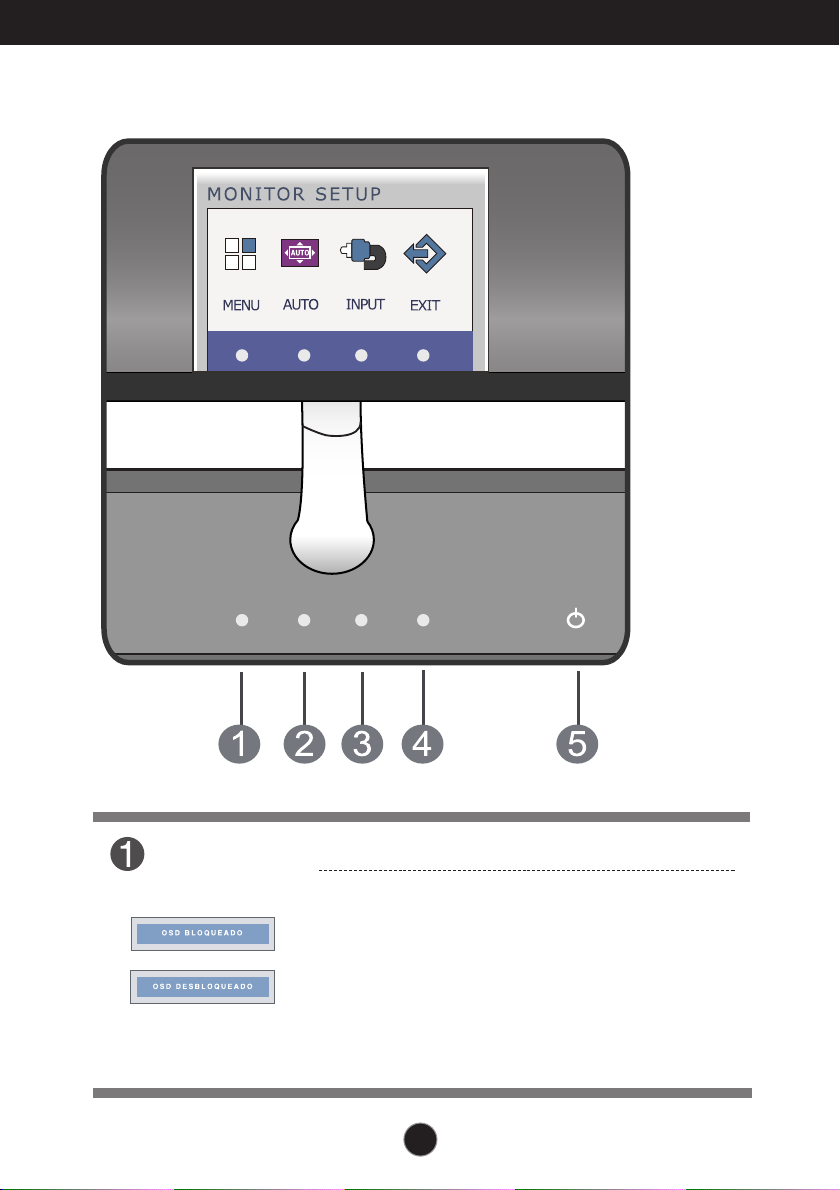

Funções do Painel de controle

Controles do painel frontal

Botão MENU

Use esse botão para começar ou terminar a exibição na tela.

OSD BLOQUEADO / DESBLOQUEADO

Esta função permite bloquear as configurações atuais de
controle, de forma que elas não possam ser alteradas
inadvertidamente.
Mantenha premido o botão MENU alguns segundos.
A mensagem "OSD BLOQUEADO" deve aparecer.
Pode desbloquear os controlos OSD quando desejar,
premindo o botão MENU alguns segundos. A mensagem
"OSD DESBLOQUEADO" deve aparecer.

8

Funções do Painel de controle

Botão AUTO

Botão

INPUT

(Atalho SOURCE)

Botão

EXIT

AJUSTE AUTOMÁTICO DE IMAGEMNT

Quando ajustar as configurações de exibição, sempre
pressione o botão AUTO antes de realizar alguma
modificação na tela. (Apenas Modo Analógico)
Isso ajustará automaticamente a imagem do monitor
para as configurações ideais para o tamanho atual de
resolução de tela (modo de exibição).

O melhor modo de exibição é

1920 x 1080

Quando estão ligados 2 sinais de entrada, pode
seleccionar o sinal que deseja ( D-SUB/DVI/HDMI).

Quando está ligado apenas um sinal o monitor será
automaticamente detectado.

A configuração padrão é D-Sub.

Saia do OSD (Menu no Ecrã)

Botão de Ligar/
Desligar e Indicador
de Energia

Use esse botão para ligar ou desligar o monitor.

O indicador de corrente ficará branco se o monitor estiver
a funcionar devidamente (Modo Ligado).
Se o ecrã estiver em Modo Standby (Poupança de
Energia), o indicador de potência fica azul.

9

Ajuste do On Screen Display (OSD) Control (Controle na tela)

Ajuste da tela

Com o sistema On Screen Display Control, é rápido e fácil fazer ajustes no
tamanho da imagem, na posição e nos parâmetros operacionais do monitor
Abaixo, segue um pequeno exemplo para familiarizá-lo com o uso dos
controles. A próxima seção apresenta um perfil dos ajustes e das seleções
disponíveis que podem ser feitos usando o OSD.

Para fazer ajustes no On Screen Display, siga estas etapas:

Pressione o Botão discricionário, e o menu principal do OSD irá aparecer.

1

Para aceder ao controlo, utilize os botões correspondentes.

2

Utilize os Botões ( / ) para ajustar a imagem para o nível desejado.

3

Utilize o Botão ( ) para seleccionar outros itens no submenu.

Pressione o Botão EXIT para sair do OSD.

4

10

Ajuste e seleção do On Screen Display (OSD)

A tabela a seguir indica todos os menus de configuração, controle e ajuste do On
Screen Display.

: Entrada D-SUB (Sinal analógico)

DSUB

: Entrada DVI-D (Sinal digital)

DVI-D

: HDMI sinal

HDMI

Menu principal Submenu Entrada suportada Descrição

IMAGEM

BRILHO
CONTRASTE
NITIDEZ

BALANÇO BRANCOS
NÍVEL DE PRETO

D-SUB

DVI-D
HDMI

D-SUB

HDMI

Para ajustar o brilho, contraste
e nitidez do écran (tela)

COR

F-ENGINE

EFFECT

VOLUME

OUTROS

TEMP COR

(PREDEFINIR) (UTILIZADOR)

sRGB
6500K
7500K
8500K
9300K

VERMELHO
VERDE
AZUL

GAMMA

NORMAL
FILME
INTERNET

STANDARD
FILME
JOGOS
DESPORTO

NORMAL
ECRÃ CRISTALINO
SÉPIA
MONOCROMáTICO

VOLUME

IDIOMA
RATIO ORIGINAL
RTC
SOM
LUZ DE ALIMENTAÇÃ
BOTÃO INDICADOR
CONF FABRICA

D-SUB

DVI-D
HDMI

DSUB
DVI-D

HDMI

DSUB
DVI-D

HDMI

HDMI

D-SUB

DVI-D
HDMI

Para personalizar a cor da
tela

Para seleccionar ou
personalizar as definições da
imagem desejada

Para ajustar o modo de cor do
ecrã.

O volume de ajuste

Para alterar o status da tela
para um ambiente
operacional personalizado

NOTA

A ordem dos ícones pode ser diferente da apresentada dependendo do modelo (11 a 19).

11

Ajuste e seleção do On Screen Display (OSD)

Anteriormente, foi apresentado o procedimento para seleção e ajuste de um
item usando o sistema OSD. Abaixo, estão listados os ícones, os nomes dos
ícones e as descrições dos ícones de todos os itens do Menu.

Pressione o botão MENU e o menu principal da tela OSD será exibido.

Nome do

menu

Ícones

Subme­nus

Retroceder no menu
Ajustar (reduzir/aumentar)

Selecionar outro submenu

NOTA

Talvez os idiomas do menu OSD (On Screen Display, informações na tela) do monitor sejam
diferentes dos descritos no manual.

Dica dos
botões

12

Ajuste e seleção do On Screen Display (OSD)

Menu principal Submenu Descrição

BRILHO

CONTRASTE

NITIDEZ

BALANÇO

: Retroceder no menu

BRANCOS

: Reduzir
: Aumentar
: Selecionar outro submenu

NÍVEL DE
PRETO

Para ajustar o brilho da tela.n.

Para ajustar o contraste da tela.

Ajuste a nitidez do ecrã.

Se a saída da placa de vídeo for
diferente das especificações
necessárias, o nível da cor pode se
deteriorar devido à distorção do sinal de
vídeo. Quando você utilizar essa
função, o nível do sinal é ajustado de
acordo com o nível de saída padrão da
placa de vídeo para que se possa obter
a imagem ideal.
Ative essa função quando as cores
preta e branca estiverem presentes na
tela. (apenas para entrada D-SUB)

Pode configurar o nível offset. Se
seleccionar ‘ELEVADO’ , o ecrã fica
brilhante e se seleccionar ‘BAIXO’ o
ecrã escurecerá. (apenas para entrada
HDMI)

* Offset? Conforme os critérios para o sinal

de vídeo, é o ecrã mais escuro
que o monitor pode exibir.

NOTA

Se isto não melhorar a imagem no monitor, restaure as definições de fábrica. Se necessário execute a
função WHITE BALANCE (
quando o sinal de entrada é analógico.

BALANÇO BRANCOS

) novamente. Esta função será permitida apenas

13

Ajuste e seleção do On Screen Display (OSD)

Menu principal Submenu Descrição

PREDEFINIR

UTILIZADOR Molde

Molde

: Retroceder no menu
: Reduzir
: Aumentar
: Selecionar outro submenu

TEMP COR

PREDEFINIR

UTILIZADOR

GAMA

Escolha
para ajustar o cor da tela.

Select the screen color.

• sRGB: Set the screen color to fit the

• 6500K

• 8500K a 9300K: Slightly bluish white.

Set your own red color levels.

Set your own green color levels.

Set your own blue color levels.

Defina o seu próprio valor gama
: 0/ 1 / 2
No monitor, altos valores gama
apresentam imagens claras e baixos
valores gama apresentam imagens
escuras.

PREDEFINIR

sRGB standard color
specification.

VERMELHO

VERDE

BLUE

ou UTILIZADOR

: Slightly reddish white.

14

Ajuste e seleção do On Screen Display (OSD)

Menu principal Submenu Descrição

Entrada D-SUB/DVI-D

NORMAL

Entrada HDMI

STANDARD

Entrada D-SUB/DVI-D

FILME

Seleccione quando quiser utilizar o
produto no ambiente de utilização mais
geral.

Seleccione quando quiser utilizar o
vídeo padrão original.

* No modo Geral (Padrão),

encontra-se desligado.

Seleccione quando estiver a visionar
um vídeo ou filme.

Entrada HDMI

: Retroceder no menu

,

: Mover

15

Ajuste e seleção do On Screen Display (OSD)

Menu principal Submenu Descrição

Entrada D-SUB/DVI-D

INTERNET

Entrada HDMI

JOGOS

Entrada HDMI

DESPORT
O

Seleccione quando estiver a
trabalhar num documento (Word,
etc.)

Seleccione quando estiver a jogar
um jogo.

Seleccione quando estiver a visionar
desportos gerais.

: Retroceder no menu

,

: Mover

16

Ajuste e seleção do On Screen Display (OSD)

•

Menu principal Submenu Descrição

NORMAL

ECRÃ
CRISTAL­INO

SÉPIA

A função PHOTO EFFECT está desactivada.

Este menu modifica o monitor de forma a ficar
mais colorido e suave.

Esta opção altera o ecrã para o tom Sépia. O tom
Sépia é um tom de cor castanho.

: Retroceder no menu

,

: Mover

MONOC­ROMÁTI­CO

Este menu altera o monitor para Cinzento
(Fotografia Preto e branco).

17

Ajuste e seleção do On Screen Display (OSD)

Menu principal Submenu Descrição

Entrada HDMI

VOLUME Para ajustar o volume do telefone de

: Retroceder no menu
: Reduzir
: Aumentar
: Mudo

cabeça/fone de ouvido. (somente
para a entrada de HDMI)

18

Ajuste e seleção do On Screen Display (OSD)

Menu principal Submenu Descrição

IDIOMA

RATIO
ORIGINAL

RTC

: Retroceder no menu
: Reduzir
: Aumentar
: Selecionar outro submenu

SOM

LUZ DE
ALIMENT
AÇÃO

BOTÃO
INDICADOR

Para escolher o idioma no qual os
nomes dos controles serão exibidos.

Para ajustar o tamanho da imagem.

Se definir ON, activa a função de
Controlo de Tempo de Resposta e
reduz a imagem consecutiva no ecrã.
Se definir OFF, desactiva a função de
Controlo de Tempo de Resposta.

Para seleccionar ou desligar o som
Buzzer.
O som Buzzer é utilizado nos
seguintes casos:

• Energia DC Ligar/Desligar

• Energia AC Ligada

• Configuração OSD do Monitor

Menu OSD On/Off

• Menu OSD On/Off
Utilize esta função para configurar o

indicador de energia na base do monitor
de forma a LIGÁ-LO ou DESLIGÁ-LO.
Caso coloque na opção OFF, será
desligado.
Se você o definir como ON em qualquer
momento, o indicador de energia será
ligado automaticamente.

Utilize esta função para configurar o
indicador de teclas de controlo na base do
monitor para LIGÁ-LO ou DESLIGÁ-LO.

Se você definir OFF, será desligado.
Se você definir ON, ele será ligado.

CONF
FABRICA

19

Restaura todas as configurações padrão
de fábrica exceto a de "IDIOMA".

Pressione o botão , para redefinir
imediatamente.

Solução de problemas

Antes de chamar a assistência técnica, verifique os seguintes itens.

Não há imagem

●

O cabo de alimentação do

ecrã está ligado?

• Verifique e confirme se o cabo de alimentação
está correctamente ligado à saída de potência.

●

A luz do indicador de

potência está ligada?

●

O indicador de energia

está vermelho?

●

A mensagem "FORA DA

ESCALA" é exibida na
tela?

●

Uma mensagem "VERIF

SINAL" é exibida na
tela?

Uma mensagem "

OSD BLOQUEADO

• Pressione o botão de Potência.

• Se o computador estiver no modo de economia

de energia, tente mover o mouse ou pressionar
qualquer tecla do teclado para que a tela
apareça.

• Tente ligar no PC.

• Essa mensagem é exibida quando o sinal do

PC (placa de vídeo) está fora da faixa de
freqüência horizontal ou vertical do monitor.
Consulte a seção ‘Especificações’ deste
manual e configure novamente o monitor.

• Essa mensagem é exibida quando o cabo de
sinal entre o PC e o monitor não está
conectado. Verifique o cabo de sinal e tente
novamente.

" é exibida na tela?

●

Uma mensagem

OSD

"
BLOQUEADO
exibida quando você
pressiona o botão
MENU?

" é

• É possível proteger as configurações atuais dos
controles, de forma que não possam ser
alteradas inadvertidamente. Pode desbloquear
os controlos OSD quando desejar, premindo o
botão MENU alguns segundos. A mensagem
"OSD DESBLOQUEADO" deve aparecer.

20

Solução de problemas

A imagem exibida está incorreta

● A posição da imagem

está incorreta.

● No fundo da tela,

listras ou barras
verticais estão visíveis.

● Qualquer ruído

horizontal que apareça
em uma imagem ou
caractere não é
claramente
representado.

•

Pressione o botão AUTO para ajustar
automaticamente a imagem do monitor para a
configuração ideal.

•

Pressione o botão AUTO para ajustar
automaticamente a imagem do monitor para a
configuração ideal.

•

Pressione o botão AUTO para ajustar
automaticamente a imagem do monitor para a
configuração ideal.

•

Verifique Painel de controle --> Vídeo -->
Configurações e ajuste o vídeo para a resolução
recomendada ou ajuste a imagem do monitor para a
definição ideal. Ajuste a resolução das cores para um
valor acima de 24 bits (true color).

IMPORTANTE

Verifique Painel de controle --> Vídeo --> Configurações e veja se a freqüência ou a
resolução foi alterada. Em caso positivo, reajuste a placa de vídeo com a resolução
recomendada.

Se a resolução recomendada (resolução ideal) não for seleccionada, as letras podem
ficam desfocadas e o ecrã pode ficar indistinto, truncado ou indistinto. Certifique-se de
que selecciona a resolução recomendada.

O método de ajuste pode ser diferente consoante o computador e o S/O
(Sistema Operativo) e a resolução acima mencionada poderá não ser
suportada pelo desempenho da placa gráfica. Neste caso, consulte o
fabricante do computador ou da placa gráfica.

21

Solução de problemas

A imagem exibida está incorreta

● A cor da tela é

monocromática ou
está anormal.

● A tela pisca.

•

Verifique se o cabo de sinal está conectado
corretamente e use uma chave de fenda para soltá-lo,
se necessário.

•

Verifique se a placa de vídeo está inserida
corretamente no slot.

•

Ajuste a resolução das cores para um valor acima de
24 bits (true color) em Painel de controle -
Configurações.

•

Verifique se a tela está configurada no modo
entrelaçado. Caso esteja, mude para a resolução
recomendada.

Uma mensagem "Monitor desconhecido, monitor Plug&Play (VESA

DDC) encontrado" é exibida?

●

O driver do monitor foi

instalado?

• Verifique se o driver do monitor foi instalado a
partir do CD (ou disquete) do driver do monitor
que acompanha este produto. Ou também é
possível fazer um download do driver a partir do
web site: http://www.lg.com.

• Certifique-se de verificar se a placa de vídeo é
compatível com a função Plug&Play.

A função Áudio não está a funcionar.

●

Imagem OK & Sem

Som.

• Verifique se o volume é “0”.

• Verifique o som “Mute”.

• Cabo HDMI instalado propriamente.

• Cabo de auscultador instalado propriamente.

• Verifique o formato de som. Não suporta

formato de som comprimido.

22

Especificações

Monitor

Entrada de
sincronismo

Entrada de
vídeo

Resolução

Plug&Play

(conecte e ligue)

Consumo de
energia

Dimensões
& peso

54,6 cm (21,5 polegada), Flat Panel Active matrix-TFT LCD
Revestimento anti-luminosidade
Tamanho diagonal visível : 54,6 cm
0,248 x 0,248 mm (Pixel Pitch)

Freq. horizontal Analógica,Digital: 30 Hz a 83 Hz (Automático)
Freq. vertical Analógica,Digital: 56 Hz a 75 Hz (Automático)

Forma de entrada Sinc. Separada Digital

Entrada de sinal Conector D-Sub de 15 pinos

Forma de entrada Analógico (0,7Vp-p/75ohm), Digital, HDMI

Máx VESA 1920 x 1080 @ 60 Hz
Recomendada VESA 1920 x 1080 @ 60 Hz

DDC 2B (Analógica,Digital, HDMI)

Modo ligado : 26 W(Típico)
Modo de dormir ≤ 0,5 W
Modo desativado ≤ 0,5 W

Largura 51,14 cm (20,13 polegada)
Altura 39,93 cm (15,72 polegada)

Profundidade 13,5 cm (5,31 polegada)

Peso (excl. embalagem) 2,8 kg (6,17 lb)

Suporte incluído

HDMI: 30 Hz a 83 Hz (Automático)
HDMI: 56 Hz a 61 Hz (Automático)

Conector DVI - D (Digital)
Conector HDMI de 19 pinos

Movimentação da
base giratória

Entrada de
alimentação

Adaptador CA-

Variação da inclinação : -5˚ a 15˚

19 V 2,1 A

Tipo SHA1010L, foi produzido pela Sungho Electronics

CC

Condições
ambientais

Base giratória

Cabo de
alimentação

NOTA

As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.

Condições operacionais

Temperatura 10 °C a 35 °C
Umidade 10 % a 80 % sem condensação

Condições de armazenamento

Temperatura -20 °C a 60 °C
Umidade 5 % a 90 % sem condensação

Anexada ( O ), Não-anexada ( )

Conectado à tomada

23

Especificações

Pré-defina os Modos (Resolução)

– D-sub (Analógico) / ENTRADA DVI-D (Digital)

Modos de exibição (Resolução)

1
2
3
4
5
6
7
8

9
10
11

*12

720 x 400
640 x 480
640 x 480
800 x 600

800 x 600
1024 x 768
1024 x 768
1152 x 864

1280 x 1024
1280 x 1024
1680 x 1050
1920 x 1080

Freq. horizontal (kHz) Freq. vertical (Hz)

31,468
31,469
37,500
37,879
46,875
48,363
60,123
67,500
63,981
79,976
65,290
67,500

Modo Recomendada

*

HDMI Vedio INPUT

Modos de exibição (Resolução) Freq. horizontal (kHz) Freq. vertical (Hz)

1
2
3
4
5
6
7
8

480P
576P
720P
720P
1080i

1080i
1080P
1080P

31,50
31,25
37,50
45,00
28,12
33,75
56,25
67,50

70
60
75
60
75
60
75
75
60
75
60
60

60
50
50
60
50
60
50
60

Indicator

MODO

Modo ligado
Modo de dormir
Modo desativado

LED Colorido

Branco

Vermelho

Desligado

24

Certifique-se de que lê as Precauções de
segurança antes de utilizar o equipamento.
Mantenha o Manual do utilizador (CD) num
local acessível para futura referência.
O m od el o e o nú me ro d e sé r ie do
equipamento situa-se na parte traseira e num
lado do equipamento. Registe-o abaixo, caso
necessite de assistência.

MODELO

SÉRIE

ENERGY STAR is a set of power-savi ng
guidelines issued by the U.S. Environmental
Protection Agency(EPA).

As an ENERGY STAR Partner LGE U. S. A.,Inc.
has determined that this product meets the
ENERGY STAR guidelines for energy efficiency.
