LG D6952W, DLE0442S, D5955WM, DLE5944WM, DLE6942W User Manual

...
DLE0442W/DLG0452W
DLE0442S/DLG0452S
DLE5944WM/DLG5955WM
DLE6942W/DLG6952W
Gracias por comprar una Secadora LG. Por favor lea su
manual correctamente, ya que
contiene informaciòn importante de una instalaciòn segura,
Uso y mantenimiento. Guarde el modelo y nùmero de serie y
Para más información, visite nuestro sitio web http//us.lge.com
P/No.: 3828EL4001H
DLE0442W/DLG0452W DLE0442S/DLG0452S DLE5944WM/DLG5955WM DLE6942W/DLG6952W
Thank you for buying a LG Dryer. Please read your manual carefully, as it provides instructions on safe Installation, Use and Maintenance. Record the Model and Serial Numbers, and retain the manual for future reference. For more information, visit our website at http://us.lge.com
PRODUCT FEATURES
TABLE OF CONTENTS
22
PART1. SPECIFICATIONS ..................................................................................................................................................................................3
PART2. IMPORTANT WARRANTY AND SAFETY INSTRUCTIONS ..............................................................................................................4-6
PART3. INITIAL STEPS FOR INSTALLING YOUR DRYER ..........................................................................................................................7-12
PART4. ACCESSORIES INSTALLATION .........................................................................................................................................................13
PART5. ELECTRICAL REQUIREMENTS FOR ELECTRIC DRYER ............................................................................................................14-17
PART6. ELECTRICAL REQUIREMENTS FOR GAS DRYERS .........................................................................................................................18
PART7. GAS REQUIREMENTS AND INSTRUCTIONS.....................................................................................................................................19
PART8. EXHAUST REQUIREMENTS AND MAINTENANCE.......................................................................................................................20-21
PART9. OPERATING YOUR DRYER............................................................................................................................................................22-27
PART10. TROUBLESHOOTING GUIDE .......................................................................................................................................................28-30
LG DRYER LIMITED WARRANTY .....................................................................................................................................................................31
OUTSTANDING PERFORMANCE
Not to mention unmatched big capacity, you can benefit from good time efficiency, quiet operation and energy saving system.
STAINLESS STEEL DRUM
Stainless steel drum doesn’t generate any rust by nature so that rust-free drum keeps clothes away from stain all time.
ARTISTIC DESIGN
Modern front panel look and big crystal-clear glass door make your dryer look stylish.
DIGITAL FABRIC CARE
Multi-Level temperature control takes better care of your clothes
EASY OF USE
An entire selection of user-friendly functions make operating the dryer easy.
USING THE RLM (REMOTE LAUNDRY MONITOR)
The RLM monitors status of your washer and/or dryer. You can plug the display unit into any power outlet in your home. The RLM Display Unit can be purchased separately for this dryer.
1
2
3
4
5
6
(DLE5944WM, DLG5955WM)
What are Sensor Dry and Time Dry?
Your dryer provides sensor drying and time drying programs.
Sensor Dry : Dryer senses electronically laundry humidity and it automatically determines operation time based on the dryness of the load and the selected program. At times, you can see sudden increase or decrease on operation time. It happens because a sensor will detect laundry humidity with a certain period. Sudden change on operation time is not a malfunction.
Time Dry : Time Dry is that you can set operation time manually to complete drying. Or use Time Dry to have drying performance if clothes are still damp after sensor dry cycle is finished. Time Dry is more effective for heavyweight and bulky items such as king-size bed sheets and thick work clothes.
3
Part 1 SPECIFICATIONS
Type : Electric and Gas Dryer
Rating : Please refer to the rating label regarding detailed information.
Size : 27 x 30 x 42.75(inch)
Capacity : IEC 7.3cu.ft. (22.5 lb)
Weight : 126 Ibs (57.2 kg)
Specifications are subject to change by manufacturer.
ACCESSORIES
Dryer rack (1 each)
See page 26 for how to use. See page 14 for how to use.
Pedestal (1 each)
Purchased Separately
Remote Laundry
Monitor
Purchased Separately
(DLE5944WM, DLG5955WM)
Part 2
4
IMPORTANT WARRANTY AND SAFETY INSTRUCTIONS
SEEKING WARRANTY ASSISTANCE
WARNING!
For your safety, the recommendations in this manual must be followed. To reduce the risk of fire or explosion, electric shock, or to prevent property damage, personal injury, or death when using your appliance, follow basic precautions, including the following.
The Warranty for your Dryer is located at the end of this manual. Warranty Service is available by contacting your nearest LG Service Center. If this product is installed and operated per this manual, LG will repair or replace any parts defective in material or workmanship throughout the Warranty period, beginning the Date of Purchase.
Warranty Restriction: If the dryer is subjected to other than private family use, all warranty coverage is effective for only 90 days.
You will need the complete Model and Serial Number when requesting Warranty Service. Proof of purchase date is required.
Use the space below to record the model number and serial number of your new LG dryer.
Model No.
Serial No.
Date of Purchase
Staple your receipt HERE.
!
5
Part 2 IMPORTANT WARRANTY AND SAFETY INSTRUCTIONS
1) Read all instructions before using the appliance.
2) Do not dry articles that have come into contact with gasoline, dry-cleaning solvents, or other flammable or explosive substances, as they give off vapors that could ignite or explode.
3) Do not allow children to play on or in the appliance. Close supervision of children is necessary when using the appliance.
4) Before the appliance is removed from service or discarded, remove the door to the drying compartment.
5) Do not reach into the appliance if the drum is moving.
6) Do not install or store this appliance where it will be exposed to the weather.
7) Do not tamper with controls.
8) Do not repair or replace any part of the appliance or attempt any servicing unless specifically recommended in the user-maintenance instructions.
9) Do not use heat to dry articles containing foam rubber or similarly textured rubber-like materials.
10) Clean lint screen before or after each load.
11) Keep area around the exhaust opening and adjacent
surrounding areas free from the accumulation of lint, dust, and dirt.
12) The interior of the appliance and exhaust duct
should be cleaned periodically by qualified service personnel.
13) Do not place items exposed to cooking oils in your
dryer. Items contaminated with cooking oils may contribute to a chemical reaction that could cause a load to catch fire.
14) Do not use fabric softners or products to eliminate
static unless recommended by the manufacturer of the fabric softner or product.
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.
WARNING - Improper connection of the equipment­grounding conductor can result in a risk of electric shock. Check with a qualified electrician or service person if you are in doubt as to whether the appliance is properly grounded.
Do not modify the plug provided with the appliance: if it will not fit the outlet, have a proper outlet installed by a qualified electrician.
This appliance must be connected to a grounded metal, permanent wiring system or an equipment-grounding conductor must be run with the circuit conductors and connected to the equipment-grounding terminal or lead on the appliance.
WARNING!
To help reduce any risk of electric shock, fire, or other personal or property injury when using your dryer, please exercise care and follow basic safety precautions, including the following:
!
IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
Part 2
6
IMPORTANT WARRANTY AND SAFETY INSTRUCTIONS
• Do not try to light a match or cigarette, or turn on any gas or electrical appliance.
• Do not touch any electrical switches. Do not use any phone in your building.
• Clear the room, building or area of all occupants.
• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions carefully.
• If you cannot reach your gas supplier, call the fire department.
To reduce the risk of fire or explosion, electric shock, property damage, personal injury or death when using this appliance, please follow all instructions and information, including those in this manual and instructions and information provided by your gas supplier, including the following:
• Do not store or use any gasoline, dry-cleaning solvents any other flammable vapors or liquids in the area surrounding this appliance.
• Do not dry anything that has ever had anything flammable on it, even after washing.
• No washer can completely remove oil. Do not dry any articles that have ever had any kind of oil on them, including cooking oil.
• Articles containing foam, rubber, rubber-like materials, plastic or similar materials should be dried on a clothesline or by using an air cycle.
• Failure to follow these instructions can result in fire, death or serious injury.
• A qualified service person or company must perform installation and service of this appliance.
California Safe Drinking Water and Toxic Enforcement Act
This act requires the governor of California to publish a list of substances known to the state to cause cancer, birth defects or other reproductive harm and requires businesses to warn customers of potential exposure to such substances.
Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon monoxide, formaldehyde and soot, caused primarily by the incomplete combustion of natural gas or LP fuels.
Properly adjusted dryers will minimize combustion. Exposure to these substances can be minimized further by properly venting the dryer to the outdoors.
WHAT TO DO IF YOU SMELL GAS:
WARNING!
• Keep flammable materials and vapors, such as gasoline, away from dryer.
• Place dryer at least 18 inches above the floor for a garage installation.
• Failure to do so can result in death, explosion or fire.
!
!
WARNING
!
7
Part 3 INITIAL STEPS FOR INSTALLING YOUR DRYER
The following instructions will help guide you through the initial steps of setting up your dryer for use. Please note that every section of this manual provides important information regarding the preparation and use of your dryer, and it is important that you review this entire manual before proceeding with any installation or use. More detailed instructions concerning electrical connections, gas connections, and exhaust requirements are provided at other parts of this manual.
Choose a location with a solid floor for your dryer. Place the dryer at least eighteen inches above the floor for a garage installation. After placing the dryer in the desired location, please make sure that it has the required clearances shown below, and sections on Exhaust and Maintenance requirements. If you are installing your dryer in a manufactured or mobile home, please refer to STEP 9 below for additional instructions.
Certain minimum clearances are required above, behind, and to the sides of the unit, as shown below. Those required minimum clearances
are set forth in the picture below. Please also keep the following instructions in mind when installing in a closet or recessed area:
• Consider allowing additional clearance for installation and servicing.
• Wall, door and floor molding may force additional clearances.
• An additional inch of clearance is recommended to minimize noise transfer .
• Consider space needed for companion appliances.
• For closet installations, the picture below shows the minimum required ventilation openings for the door. A louvered door with comparable ventilation openings is also acceptable.
* Most installations require a minimum 5 1/2 in.
(14 cm) clearance behind the dryer for the exhaust vent with elbow.
<Closet-Side view><Closet door>
ventilation hole
ventilation hole
<Closet-Front view>
50.5”
(128.27 cm)
27”
(68.6 cm)
29.96”
(76.1 cm)
423/4”
(108.6 cm)
STEP 1 Positioning the Dryer.
Leveling legs should be secured. All four legs are stably placed on the solid and even floor. If dryer is not level, laundry may not tumble properly and sensor will not detect the accurate humidity information. When adjusting leveling, please be cautious not to have serious injuries on your fingers and toes.
Note
8
Part 3 INITIAL STEPS FOR INSTALLING YOUR DRYER
Once in position, adjust the leveling legs of the dryer until it is level from left to right and from front to back. The leveling legs must remain firmly on the floor and the dryer should not rock. The maximum slope of the dryer from left to right or from front to back should not exceed 2.5 cm (1 inch). If the dryer is not level, and if the slope exceeds 2.5 cm (1 inch), a load may not tumble properly and internal sensors may malfunction. Note: Other sections of this manual also provide important information concerning the placement of and clearances for your dryer. Please review this entire manual before proceeding with any installation.
The door on your dryer can be installed to open either to the left or the right. Follow these procedures to reverse the direction in which your door opens:
STEP 2:
1
2
3
STEP 2 Procedure for Reversing
the Door
Door and latch should be aligned at the center when closed. Otherwise, door is improperly closed and opened.
Note
9
Part 3 INITIAL STEPS FOR INSTALLING YOUR DRYER
In addition to the following warnings, please refer to manual section on Exhaust Requirements and Maintenance. IMPORTANT: To reduce the risk of fire, combustion, and gas accumulation, the dryer must be vented to the outdoors. Please follow the instructions (and all others in this manual) very carefully.
• Do not use thin plastic or foil ducting.
• Use 4" (10.2 cm) diameter rigid or flexible metal duct (note: venting materials are not supplied with the dryer, and you should obtain the venting materials necessary for proper installation)
• Position the Dryer such that the exhaust duct run is as short as possible.
Clean old ducts before installing this dryer
• The male end of each section of exhaust duct must point away from the dryer
• Use as few elbow joints as possible.
• Use duct tape on all duct joints
• Insulate ductwork that runs through unheated areas in order to reduce condensation and lint build-up on pipe walls; and
PLEASE BE AWARE THAT FAILURE TO
EXHAUST THE DRYER CORRECTLY WILL VOID THE DRYER’S WARRANTY.
WARNING!
• Use a heavy metal vent.
• Do not use a plastic vent.
• Do not use a metal foil vent.
• Failure to follow these instructions can result in death or fire.
• Clean old ducts before installing this dryer
!
ALTERNATE EXHAUST DIRECTIONS
1.
Remove a screw and exhaust duct.
2-1.
Detach and remove the knockout that matches the desired venting direction (Right side not available on Gas Dryers)
, , the order of work.
2-2.
Reconnect the duct to the blower housing and attach the duct to the base.(Duct is a SVC part)
3-1.
Pre-assemble 4" elbow with 4" duct. Wrap duct tape around joint.
3-2.
Insert elbow duct assembly first through the side opening and connect the elbow to the internal duct.
STEP 3 Connecting the Exhaust
and Venting System.
Vent end will face to the outside home and improper taping and unstable installation of vent will cause undesirable drying performance.
Note
10
Part 3 INITIAL STEPS FOR INSTALLING YOUR DRYER
(Gas dryer only). In addition to the following, please refer to manual section on Gas Requirements and Instructions.
1. Confirm that the type of gas available in your laundry room is appropriate for the dryer. The dryer is prepared for Natural Gas with a 3/8" NPT gas connection.
2. Remove the shipping cap from the gas connection at the back of the dryer. Make sure that you don’t damage the threads of the gas connection pipe when you remove the shipping cap.
3. Connect the dryer to your laundry room’s gas supply using a new flexible stainless steel connector (as noted below, only use a new stainless steel flexible connector if allowed by your local codes).
4. Securely tighten all connections between the dryer and your laundry room’s gas supply. Turn on your laundry room’s gas supply and check all pipe connections (both internal and external) for gas leaks with a non-corrosive leak detection fluid. Refer to Part 7(page 20)
5. For LP (Liquefied Petroleum) gas connection, refer to this manual’s section entitled Gas Requirements and Instructions.
1. New stainless steel flexible connector. Use this type of connector only if allowed by local codes. Use Design AGA Certified Connector.
2. 1/8" NPT Pipe Plug (for checking inlet gas pressure)
3. Equipment Shut-Off Valve­Installed within 6’ (1.8 m) of dryer
4. Iron Pipe. Shorter than 20’ (6.1 m) Use 3/8" pipe. Longer than 20’ (6.1 m) - Use 1/2" pipe.
5. 3/8" N.P.T. Gas Connection
Following are several warnings and instructions concerning making the electrical connection for electric dryers. More detailed information concerning the electrical connection is provided at the manual section entitled Electrical Requirements For Electric Dryer and it is important that you thoroughly review that section, and the remainder of this manual, before taking any steps to install or use this dryer.
1. Use only a new U.L. listed No. 10 (copper wire only) three conductor power supply cord kit rated 240 Volts (minimum) 30 Amperes and labeled as suitable for use in a clothes dryer.
2. Four-wire cord is required for manufactured (mobile) home installations and use and where local codes do not allow grounding of this appliance through neutral.
3. Electrical Plug Connections.
4. For additional instruction on connecting the dryer to an electrical power source, please refer to this manual’s section on Electrical Requirements and Electric Dryer.
2 3
5
1
4
WARNING!
• Use a new UL approved 30 amp power supply cord or 10 gauge solid copper wire.
• Use a UL approved strain relief.
• Disconnect power before making electrical connections.
• Connect neutral wire(white or center wire) to center terminal.
• Ground wire(green or bare wire) must be connected to green ground connector.
• Securely tighten all electrical connections
• See installation instructions for complete instructions.
Failure to do so can result in fire or electrical shock.
!
STEP 4
Connection of Gas Supply
Make sure the burner nozzle is proper for the type of gas you are provided with. For instance, using LPG with LNG nozzle will result in death, fire or explosion. Or using LNG with LPG nozzle will not ignite burner. If needed, nozzle conversion should be done by a qualified service technician and mark or put the label of the current type of nozzle on the dryer.
Note
Burner input requirements
If your house is located at the elevation up to 10,000 feet. Adjusting burner input setting is not needed in this elevation because A.G.A certifies this dryer will not have any problem with the B.T.U rating at this altitude. If your house is at above 10,000 feet, you are required to adjust a four percent(4%) reduction of the burner B.T.U rating indicated on the model/serial rating plate.
Note
STEP 5
Electrical Plug Connections
11
Part 3 INITIAL STEPS FOR INSTALLING YOUR DRYER
Prior to the first use of this appliance, use all­purpose cleaning products or a solution of detergent and water, with damp clothes to remove from the inside of the dryer drum/drying compartment any dust or dirt that may have accumulated the inside of the dryer. Plug-in your dryer after reviewing the following parts on your dryer’s Electrical Requirements.
Effective dryer operation requires appropriate dryer airflow. The adequacy of the airflow can be measured by evaluating the static pressure. Static pressure in the exhaust duct can be measured with a manometer, placed on the exhaust duct approximately 2 ft. (60.9 cm) from the dryer. Static pressure in the exhaust duct should not exceed 0.6 inches (1.5 cm). The dryer should be checked with the dryer running with no load.
Confirming Heat Source in Gas Dryers
Close the door to the dryer drum/drying compartment and, after completing all steps in this manual for proper installation of this dryer, start the dryer on a heat setting, as described more fully in the operating instructions that accompany the dryer. After the dryer starts, the igniter will glow red and the main burner will ignite.
Warning: If all air is not purged from the gas line, the gas igniter may go off before the gas and the main burner have ignited. If this happens, the igniter will re-attempt gas ignition after approximately two minutes.
Confirming Heat Source in Electric Dryers
Close the door to the dryer drum/drying compartment and, after completing all steps in this manual for proper installation of this dryer, start the dryer on a heat setting, as described more fully in the operating instructions that accompany the dryer. The exhaust air or the exhaust pipe should be warm after the dryer has been operating for three minutes.
2
1
Measuring Static pressure
0.6 inche (1.5 cm)
MAXIMUM STATIC
PRESSURE IN
WATER COLUMN
STEP 6
Preparation of the Dryer.
STEP 8
Dryer Airflow.
STEP 7
Confirming Heat Source Operation.
Manometer
Exhaust Duct
12
Part 3 INITIAL STEPS FOR INSTALLING YOUR DRYER
The following instructions are applicable to installations of the dryer in a manufactured or mobile home. Any installation in a manufactured or mobile home must comply with the Manufactured Home Construction and Safety Standards Title 24 CFR, Part 32-80 or Standard CAN/CSA0Z240 MH and local codes and ordinances. If you are uncertain whether your proposed installation will comply with these standards, please contact a service and installation professional for assistance.
The following instructions apply to any installation of the dryer in a manufactured or mobile home:
1) The gas dryer must be permanently attached to the floor.
2) The electrical connection for an electric dryer must be a 4-wire connection. More detailed information concerning the electrical connection is provided at the manual section entitled Electrical Requirements for Electric Dryer
3) To reduce the risk of combustion and fire, the dryer must be vented to the outside.
4) Electric dryers may be vented to the outside using the back, left, right, or bottom panel.
5) Gas dryers may be vented to the outside using the back, left, or bottom panel. Gas dryer may not be vented to the outside using the right side panel because of the burner housing.
6) The dryer exhaust duct must be affixed securely to the manufactured or mobile home structure, and the exhaust duct must be made of a material that will resist fire and combustion, and it is recommended that you use a rigid or flexible metal pipe.
7) DO NOT connect the exhaust duct with any other duct, vent, chimney, or other exhaust duct.
8) Make sure the dryer has adequate access to outside fresh air to ensure proper operation. The opening for outside fresh air must be at least 25 in
2
(163 cm2).
9) It is important that the clearance of the duct from any combustible construction be at least 2 inches (5 cm), and, when venting the dryer to the outdoors, the dryer can be installed with a clearances of 1 inch at the sides and back of the dryer.
10) Please be aware that venting materials are not
supplied with the dryer. You should obtain the venting materials necessary for proper installation.
WARNING!
DO NOT connect exhaust ducts with metal screws or fasteners that extend into the duct.
!
WARNING!
DO NOT vent the exhaust duct under the manufactured or mobile home.
!
STEP 9
Additional Instructions for Installation of Your Dryer in a Manufactured or Mobile Home.
13
Part 4 ACCESSORIES INSTALLATION
Pedestal Installation Instructions
3
1 4
5
6
7
2
1) Shut off Gas
2) Unplug Power Cord
3) Disconnect Gas Line from Dryer
4) Pull away and loosen vent clamp. Disconnect venting.
for dryer
for washer/ combo
for washer/ combo
for dryer
14
Part 5 ELECTRICAL REQUIREMENTS FOR ELECTRIC DRYERS
Following are additional instructions regarding electrical connections and requirements for electric dryers.
Important Warning: To help prevent fire, electric shock, serious injury or death, the wiring and grounding
must conform to the latest edition of the National Electrical Code, ANSI/NFPA 70 and all applicable local regulations. Please contact a qualified electrician to check your home’s wiring and fuses to ensure that your home has adequate electrical power to operate the dryer.
120V/ 208V, 60 Hertz, 3-Wire Installation 120V/ 240V, 60 Hertz, 3-Wire Installation
!
Instructions for Grounding of your Electric Dryer:
a) Please note that the wiring diagram is provided
Inside the dryer cabinet.
b) This dryer must be connected to a grounded
metal, permanent wiring system; or an equipment-grounding conductor must be run with the circuit conductors and connected to the equipment-grounding terminal or lead on the dryer.
c) The dryer has its own terminal block that must
be connected to a separate branch, 60 Hertz, single phase circuit, AC (alternating current) circuit, fused at 30 Amperes (the circuit must be fused on both sides of the line). ELECTRICAL SERVICE FOR THE DRYER SHOULD BE OF MAXIMUM RATE VOLTAGE LISTED ON THE NAMEPLATE. DO NOT CONNECT DRYER TO 110, 115, OR 120 VOLT CIRCUIT. Heating elements are available for field installation in dryers which are to be connected to electrical service of different voltage than that listed on nameplate.
d) If branch circuit to dryer is fifteen feet (4.50 m)
or less in length, use U.L. (Underwriters Laboratories) listed No. 10 A.W.G. wire (copper wire only), or as required by local codes. If over fifteen feet (4.50 m), use U.L. (Underwriters Laboratories) listed No. 8 A.W.G. wire (copper wire only), or as required by local codes. Allow sufficient slack in wiring so dryer can be moved from its normal location when necessary.
e) The power cord (pigtail) connection between wall
receptacle and dryer terminal block IS NOT supplied with dryer. Type of pigtail and gauge of wire must conform to local codes and with instructions mentioned on the following pages.
f) The method of wiring the dryer is optional and
subject to local code requirements. Refer to examples on next page.
g) You must select the method by which to wire
your dryer according to local code and ordinance requirements. Sample methods are included in the following pages.
WARNING!
Label all wires prior to disconnection when servicing the dryer, because wiring errors can cause serious injury
to you and your dryer.
!
15
Part 5 ELECTRICAL REQUIREMENTS FOR ELECTRIC DRYERS
Use the instructions at this section if your home has a 3-wire receptacle (NEMA type 10-30R) and you will be using a UL listed, 120/240 volt minimum, 30 amp, dryer power supply cord.
Review the following options to determine the appropriate electrical connection for your home:
If this type is available at your home. you will be connecting to a fused disconnect or circuit breaker box
Important : use 4-wire connection in the places such as mobile homes and areas where 3-wire connections is not available.
Prepare minimum 5ft(1.52m) of length in order for dryer to be replaced.
First, peel 5 inch (12.7cm) of covering material from end. Make a 5 inch of ground wire bared. After cutting 1
1
/2 inch (3.8cm) from 3 other wires. peel insulation back 1inch (2.5cm). Make ends of 3 wires a hook shape.
Then, put the hooked shape end of the wire under the screw of the terminal block(hooked end facing rightward) and pinch the hook together and screw tightly.
Use the instructions at this section if your home has a 4-wire receptacle (NEMA type 14-30R) and you will be using a UL listed, 120/240 volt minimum, 30 amp, dryer power supply cord.
If this type is available at your home. you will be connecting to a fused disconnect or circuit breaker box
1. Connect neutral wire(white) of power cord to center
terminal block screw.
2. Connect red and black wire to the left and right
terminal block screws.
3. Connect ground wire(green) of power cord to external
ground screw and move neutral ground wire of appliance and connect it to center screw.
4. Make sure that the strain relief screw is tightened.
and be sure that all terminal block nuts are on tight and power cord is in right position.
3-wire direct
4-wire receptacle (NEMA type14-30R)
3-wire receptacle (NEMA type10-30R)
4-wire direct
4-wire connection : Direct wire
• Screw power supply wire to the terminal block. Colored wire should be connected to same color screw. Wire color indicated on manual is connected to the same color screw in block. Otherwise, excessive current is applied resulting in damages on product and heating failure.
• Appropriate screwing is essential. Imcomplete screwing also may cause loose connection or unscrewing because of excessive screw abrasion.
• Loose screwing may cause connection error, which result in death, fire or serious injury.
Note
16
Part 5 ELECTRICAL REQUIREMENTS FOR ELECTRIC DRYERS
Important : use 3-wire connection in the places such as mobile homes and areas where 3-wire connections is not available.
Prepare minimum 5ft(1.52m) of length in order for dryer to be replaced.
First, peel 3
1
/2 inch (8.9cm) of covering material
from end and bare 1 inch from the ends.
1. Connect neutral wire(white) of power cord to center terminal block screw.
2. Connect red and black wire to the left and right terminal block screws.
3. Make sure that the strain relief screw is tightened and be sure that all terminal block nuts are on tight and power cord is in right position.
Then, put the hooked shape end of the wire under the screw of the terminal block(hooked end facing rightward) and pinch the hook together and screw tightly.
3-wire connection : Direct wire
1. Connect neutral wire(white) of power cord to center terminal block screw.
2. Connect red and black wire to the left and right terminal block screws.
3. Connect ground wire(green) of power cord to external ground screw and move neutral ground wire of appliance and connect it to center screw.
4. Make sure that the strain relief screw is tightened. and be sure that all terminal block nuts are on tight and power cord is in right position.
• lf your local codes or ordinances do not allow the use of a 3 wire connection, or you are installing your dryer in a mobile home, you must use a 4­wire connection.
Option 1: 4-wire connection with
a Power supply cord.
17
1. Connect neutral wire(white) of power cord to center terminal block screw.
2. Connect ground wire of appliance and neutral wire of power cord to center terminal block screw.
3. Connect red and black wire to the left and right terminal block screws.
4. Make sure that the strain relief screw is tightened. and be sure that all terminal block nuts are on tight and power cord is in right position.
5. Connect a independent ground wire from external ground connector to proper ground.
Part 5 ELECTRICAL REQUIREMENTS FOR ELECTRIC DRYERS
lf your local codes or ordinances permit the connection of a frame-grounding conductor to the neutral wire, use these instructions. If your local codes or ordinances do not allow the connection of a frame-grounding conductor to the neutral wire, use the instructions under Section 3: Optional
3-wire connection.
Option 2: 3-Wire Connection with
a Power Supply Cord
• If your local codes or ordinances do not allow the connection of a frame-grounding conductor to the neutral wire, use the instructions under this section.
Option 3: Optional 3-wire
connection.
18
Part 6 ELECTRICAL REQUIREMENTS FOR GAS DRYERS
120 Volt, 60 Hertz, with 3-Prong Grounding Plug
Following are additional instructions regarding electrical connections and requirements for gas dryers.
Important Warning: To help prevent fire, electric shock, serious injury or death, the wiring and grounding
must conform to the latest edition of the National Electrical Code, ANSI/NFPA 70, or the Canadian Electrical Code, CSA C22.1, and all applicable local regulations. Please contact a qualified electrician to check your home’s wiring and fuses to ensure that your home has adequate electrical power to operate the dryer.
Electrical Requirements for Your Dryer:
!
a) Please note that the wiring diagram is provided
inside the dryer control hood. Label all wires prior to disconnection when servicing the dryer, because wiring errors can cause serious injury to you and your dryer.
b) Your dryer is designed to be used on a separate
branch, polarized, three-wire, effectively grounded, 120 Volt, 60 Hertz, AC (alternating current) circuit protected by a 15 Ampere fuse, equivalent fusetron or circuit breaker.
c) Use separately fused circuits for washers and
dryers, and DO NOT operate a washer and a dryer on the same circuit.
a) The dryer has a three-prong plug to help guard
against shock. The plug should be plugged directed into a properly grounded three-prong receptacle that is rated 120 Volts AC (alternating current) 15 Amps. This plug, in order to be properly and fully effective, must be plugged into a properly installed outlet that is grounded in accordance with all local codes and ordinances.
b) The dryer must be grounded in order to reduce
the risk of electric shock, including a malfunction or breakdown.
c) If your laundry room does not meet the
specifications required by this manual, or if you are uncertain whether or not your laundry room meets these specifications, please have a qualified service person or company, for example a qualified electrician or your local electric company, review your laundry room’s electrical supply for any problems.
WARNING!
Do not overload the circuit by operating other appliances on the same circuit when this appliance is operating, by using an extension cord to connect the dryer to the power source, or by using any adapter to allow additional cords to connect to the same outlet.
!
STANDARD 120 VOLT, 60 HERTZ, 3-WIRE EFFECTIVELY GROUNDED CIRCUIT
1 L1 2 Ground 3 Neutral Side 4 Round Grounding Prong 5 Neutral
WARNING!
DO NOT modify the plug provided with the dryer. If it does not fit the outlet in your
laundry room, a proper outlet will need to be installed in your laundry room by a qualified service person or company.
!
19
Part 7 GAS REQUIREMENTS AND INSTRUCTIONS
Following are important instructions and information concerning the requirements for the gas supply and service for gas dryers. Important Warning: The gas supply and service for a gas dryer must comply with all local codes and ordinances. In the absence of any local codes or ordinances in your area, the gas supply and service for your gas dryer must comply with the latest edition of the National Fuel Gas Code, ANSI Z223.1/NFPA 54.
1. Gas supply requirements: Liquefied Petroleum (L.P.) Gas (2,500 Btu/ft3 (93.1 MJ/m3)) service must be provided at 10 + 1.5 in. water column pressure.
2. Do not attempt to connect Dryer to Liquified Petroleum (LP Gas) Gas service without a qualified professional.
3. Isolate the dryer from the gas supply piping system by closing its individual manual shut-off valve, during any pressure testing of the gas supply system at test pressure equal to or less than 2/1 psi (3.45 kPa).
4. Supply Line Requirements. Your laundry room must have a rigid gas supply line to your dryer. In the United States, an individual manual shutoff valve MUST be installed within at least 6 feet (1.8m) of the dryer, in accordance with the National Fuel Gas Code ANSI Z223.1. A 1/8 in. N.P.T. pipe plug must be installed as shown.
5. If using a rigid pipe, the rigid pipe should be 1/2 inch IPS. If acceptable under local codes and ordinances and when acceptable to your gas supplier, 3/8 inch approved tubing may be used where lengths are less than 20 feet (6.1m). Larger tubing should be used for lengths in excess of 20 feet (6.1m). It is also important that you use pipe joint compound that is insoluble in LP gas.
6. To reduce the danger of gas leaks, explosion, and fire, please follow and observe the following
instructions and WARNINGS:
• Connect the dryer to the type of gas shown on the
nameplate;
• Use new flexible stainless steel connectors;
• Use Teflon tape and pipe joint compound
insoluble in LP gas on all pipe threads;
• Purge gas supply of air and sediment before
connecting the gas supply to the dryer; in order to prevent gas valve contamination, before tightening connection between gas supply and dryer, purge remaining air until odor of gas is identified; and
• DO NOT use an open flame to inspect for gas
leaks; instead, use a non-corrosive leak detection fluid.
WARNING!
Use a new AGA or CSA approved gas supply line.
Install a shut-off valve.
Securely tighten all gas connections.
If connected to LP, have a qualified person
make sure gas pressure does not exceed 13 in. water column.
Examples of a qualified person include licensed heating personnel, authorized gas company personnel, and authorized service personnel.
Failure to do so can result in death, explosion, or fire.
!
WARNING!
DO NOT attempt any disassembly of the dryer, any disassembly requires the attention and tools of an authorized and qualified service person or company.
!
!
20
Part 8 EXHAUST REQUIREMENTS AND MAINTENANCE
Following are important instructions and information concerning the exhaust requirements for your dryer.
Important Warning: To reduce the risk of fire, combustion, or accumulation of combustible gases, DO NOT
exhaust dryer air into an enclosed and unventilated area, such as an attic, wall, ceiling, crawl space, chimney, gas vent, or concealed space of a building. To reduce the risk of fire, DO NOT exhaust the dryer with plastic or thin foil ducting.
Exhaust Requirements and Instructions:
1. Venting materials are not provided with the dryer and you should obtain the necessary venting materials locally. For example, the outer end of exhaust pipe must have a weather hood with hinged dampers to prevent back-draft when the dryer is not in use.
2. The exhaust duct must be four inches (10.2 cm) in diameter with no obstructions. The exhaust duct should be kept as short as possible. Make sure to clean any old ducts before installing your new dryer.
3. Rigid metal duct is recommended. Do not install flexible duct in concealed spaces. Non-combustible flexible metal duct is acceptable. Do not use plastic or thin foil ducting.
4. DO NOT use sheet metal screws on exhaust pipe joints or other fastening means which extend into the duct that could catch lint and reduce the efficiency of the exhaust system. Secure all joints with duct tape.
5. To maximize operating results, please observe the duct length limitations noted in the chart above.
!
Number of 90°
Elbows
Weather Hood
Type
Recommended
Maximum length of 4”
(10.2 cm) diameter rigid
metal duct
Maximum length of 4”
(10.2 cm) diameter flexible metal duct
NOTE : Deduct 6 feet (1.8 m) for each additional elbow.
It is not recommended to use more than 4 90° elbows.
Use Only for Short Run
Installations
0
1
2
3
4
0
1
2
3
4
65 feet (19.8 m)
55 feet (16.8 m)
47 feet (14.3 m)
36 feet (11.0 m)
28 feet (8.5 m)
45 feet (13.7 m)
35 feet (10.7 m)
30 feet (9.1 m)
25 feet (7.6 m)
20 feet (6.1 m)
55 feet (16.8 m)
47 feet (14.3 m)
41 feet (12.5 m)
30 feet (9.1 m)
22 feet (6.7 m)
35 feet (10.7 m)
27 feet (8.2 m)
21 feet (6.4 m)
17 feet (5.2 m)
15 feet (4.5m)
4”
(10.2 cm)
4”
(10.2 cm)
2-1/2”
(6.35 cm)
21
Part 8 EXHAUST REQUIREMENTS AND MAINTENANCE
Exhaust and Dryer Maintenance
1. After one year of use, the interior and complete exhaust system of the dryer should be examined and cleaned if necessary.
2. Before one year of use, when drying performance has been suddenly unsatisfied in the past several cases, please examine and clean the exhaust duct for better drying performance.
3. Check the weather hoods frequently to ensure the dampers are moving freely, that the dampers are not pushed in and that nothing has been set against the dampers.
4. A qualified service person or company should be used to perform this maintenance.
5. A Flexible Metal Vent Kit, available at extra cost, can be used to exhaust the dryer when it is placed in hard to reach places. This Kit comes in two pieces, one of which is attached to the dryer and the other is attached to the wall exhaust outlet. Following attachment of the two separate pieces to the dryer and the wall, the dryer may be returned to its final position, after which the two pieces themselves can be connected.
7. Ordinarily, the dryer drum will need no care. Wipe the exterior of the dryer as required, and always immediately wipe the exterior of the dryer in the event any detergent, bleach, or other washing products is spilled on the dryer, because these products may cause permanent damage to the exterior finish of the dryer.
8. Clean the control panel with a damp cloth as
necessary. Warning: spray pre-wash products may damage the finish of the control panel.
9. Please clean the lint filter either before drying each load or after drying each load.
10. Always make sure the lint filter is clean before
starting a new load, because a clogged lint filter may increase drying times.
11. Annually remove the lint filter and attach it to
the vacuum duct. See item #2 above.
12. Please note that the wiring diagram is provided
inside the dryer control hood. Label all wires prior to disconnection when servicing the dryer, because wiring errors can cause serious injury to you and your dryer.
Cleaning the Lint Screen
1. Clean the lint filter either before drying each load or after drying each load. Always make sure the lint filter is clean before starting a new load, because a clogged lint filter may increase drying times.
2. To clean, pull the lint screen straight up and roll any lint off the screen with your fingers. Do not rinse or wash screen to remove lint, because wet lint is hard to remove. Push the lint screen firmly back into place.
3. Always ensure the lint screen is firmly secured before running the dryer. Running the dryer with a loose lint screen may cause overheating and damage to the dryer and articles being dried.
4. Some articles of clothing may shed more lint than others (towels for example), causing the Lint Screen to rapidly fill. Remove lint from the lint screen before and after drying these articles, such as new towels.
5. In the event lint falls off of the lint screen and into the dryer during removal, inspect the exhaust hood and remove any lint.
6. Laundry detergent and fabric softener residue can build up on the lint screen, causing longer drying times. The screen is likely blocked if lint falls off the screen. In order to prevent this type of build up, and help ensure proper operation of your dryer, clean the lint screen with a nylon brush every six months or, if necessary, more frequently. The lint filter can also be washed as follows:
a) After rolling the lint off of the screen with your
fingers, wet both sides of the screen with hot or warm water.
b) Wet a nylon brush with hot water and liquid
detergent and scrub the lint screen with the brush to remove the buildup of detergent and fabric softener.
c) Repeat as necessary.
d) After the residue has been removed, rinse screen
with hot water.
e) After drying the lint screen with a clean towel,
firmly replace the lint screen in your dryer.
WARNING!
Disconnect the dryers electric power prior to any cleaning or maintenance.
!
22
Part 9 OPERATING YOUR DRYER
Following are instructions for starting and using your new dryer. Please refer to specific sections of this manual for more detailed information. Important Warning: To reduce the risk of fire, electric shock, or injury to person, read this entire manual, including the Important Safety Instructions, before operating this dryer.
WARNING!
Fire Hazard
No washer can completely remove oil. Do not dry anything that has ever had any
type of oil on it (including cooking oils). Items containing foam, rubber, or plastic
must be dried on a clothesline or by using an Air Dry Cycle. Failure to follow these instructions can result in death or fire.
!
WARNING!
Explosion Hazard
Keep flammable materials and vapors, such as gasoline, away from dryer.
Do not dry anything that has ever had anything flammable on it (even after washing). Failure to follow these instructions can result in death, explosion, or fire.
!
• Use this button for power on or off.
1
Power Button
1
23456
7
8910
Status/Clean Filter/ Wrinkle Care Indicator
Custom Program
23
Part 9 OPERATING YOUR DRYER
• Press MORE TIME or LESS TIME until the desired drying time is set.
Time change button is available only with Manual Dry, Time Dry and Rack Dry programs.
Note
2
Option Button
4. Wrinkle Care
This option helps to prevent the wrinkle on your laundry.
When you select the wrinkle free option, the dryer will periodically tumble for up to three hours after the cycle has completed.
You can use this option in case that you can not remove laundry after drying is done.
2. Anti Bacterial
1. More Time / Less Time
This option reduces bacteria under high temperature during the cycle. This option can only be used with the Heavy Duty, Cotton/Towels and Normal cycles.
3. Damp Dry Beep
When you select the damp dry beep option, a beep will alert you when your load is approximately 80% dry.
This notice will allow you to remove lightweight items that are dry or other items that you may wish to iron.
Do not use this cycle with delicate fabrics.
Note
Child Lock
Child Lock can be used to prevent your children from undesirable use on control panel while the dryer is running.
When Child Lock is enabled, all the button will be locked and Child Lock glows. To lock Child Lock, Press and hold Rack Dry for 3 seconds, A single beep tone is heard and CL is displayed on the status window. To unlock Child Lock, press and hold Rack Dry for 3 seconds again.
5. Rack Dry
Rack Dry is designed for use with items which are not available for tumble drying such as sweaters, silk or lingerie. Sneakers also will be great with this option.
To use the RACK DRY
1.Open the door. Hold the dryer rack with
both hands.
2. Put the dryer rack into
the drum
3. Make sure Dryer RACK
is evenly spaced right onto the drum inside and door rim.
1
3
2
Low
20
20/30
50/30
50
20
Low/Ultra Low
Air Dry/ Ultra Low
Air Dry
Air Dry
* Reset time as needed to complete drying.
Suggested Items for Rack Drying
Temperature Setting
Suggested Time* (Minutes)
Washable wool items
Stuffed toys with cotton or polyester fiber filling
Stuffed toys, foam rubber filled.
Foam rubber pillows
Athletic shoes
Don’t use Rack for normal tumble drying. Rack Dry is shipped in place in your dryer so remove rack for normal laundry.
Note
24
Manual Dry Cycles Load Type
Temp.
High
Medium High
Air Dry
Default Time* (Minutes)
25
20
30
SPEED DRY
SMALL LOADS
FRESHEN UP
Remove Wrinkles
AIR DRY
Manual Preset Cycle Settings
The BEEPER controls the volume of the beep that is made when you press any of the buttons on the control panel and the termination of any cycle is indicated.
Press BEEPER to adjust the sound level or turn off the signal.
6
Beeper
Use Time Dry Option to change Drying Time on your own. You can select the desired operation time manually by pressing Time Dry button which ranges from 20 to 60 minutes.
5
Time Dry
Part 9 OPERATING YOUR DRYER
Custom Programming Set up your favorite combination of settings and save them here for one­touch recall.
1. Select a cycle
2. Change DRY LEVEL and TEMP. CONTROL.
3. Select OPTIONS you want.
4. Press and hold the CUSTOM PROGRAM.
To recall your stored CUSTOM PROGRAM
Press CUSTOM PROGRAM button, then press START/PAUSE.
7
CUSTOM PROGRAM
Use Time Control Option to select temperatures for the Manual Cycles. Press TEMP. CONTROL until the desired temperature setting glows. Temperature modifiers cannot be used with the Sensor Dry Cycles.
Type of Load Default Time*
(Minutes)
Foam rubber-pillows, padded bras, stuffed toys
20 - 30
20 - 30
40 - 50
10 - 20
Plastic-Shower curtains, tableclothes
Rubber-backed rugs
Olefin, polypropylene, shear nylon
4
Temp Control
• Use this button to set dry level
• First, select sensor dry cycle.
• Select dry level to adjust how much you want to dry the load. As the cycle runs, the control senses the dryness of the load and adjusts the time automatically based on the selected dryness level.
3
Dry Level
DRY LEVEL selections can only be made while using Sensor Dry Cycles. Selecting
MORE Dry or LESS Dry automatically adjusts the needed time which is already sensed.
Note
25
Part 9 OPERATING YOUR DRYER
• It shows status of drying operation. When Wrinkle Care is selected, this option light will glow. When power is on, Clean Filter flashes until start/pause is selected.
WARNING!
For better drying performance and safety, clean lint filter every single use.
!
9
Status/Clean Filter/Wrinkle Care Indicator
• By dialing the knob, select the desired cycle based on laundry types and conditions.
2
Cycle Selection
8
Cycle Selection
Sensor Dry Cycles allow you to match the cycle to the load you are drying. Each cycle dries certain fabrics at the recommended temperature. A sensor detects the moisture in the load and automatically adjusts the drying time for optimal drying
Heavy Duty
Use this cycle to get high heat for heavy fabrics such as jeans, corduroys or work clothes
Cotton/T
owels
Use for drying denims, towels, heavy cottons (medium-high heat)
Nor
mal
Use for drying sturdy fabrics such as work casual clothes (medium heat)
Per
m press
Use for permanent press and synthetic items (medium-heat)
Delicates
Use for drying synthetic fabrics, washable knit fabrics and no-iron finishes (low heat)
Ultra Delicate
Use to gently dry items such as workout wear, shear and lace items (extremely low heat)
1. Sensor Dry Cycles
2. Manual Dry Cycles
Use Manual Cycles to select a specific amount of drying time and a drying temperature. When a Manual Cycle is selected, the ESTIMATED TIME REMAINING display shows the actual time remaining in your cycle. You can change the actual time in the cycle by pressing MORE TIME or LESS TIME.
Speed Dr
y
Use for small loads or loads that need a short drying time.
Freshen Up
Use this cycle to remove wrinkles from items, such as clothes packed in a suitcase or items wrinkled from being left in the dryer too long.
Air Dr
y
Use the Air Dry Modifier for items that require drying without heat such as rubber, plastic and heat­sensitive fabrics.
Sensor Dry Cycles Load Type
Temp.
High
Medium High
Medium
Low
Low
Ultra Low
Time* (Minutes)
54
55
41
36
32
34
HEAVY DUTY
Jeans, heavyweight
COTTON/TOWELS
Towel, denim pants
NORMAL
Work clothes,corduroys
PERM PRESS
Synthetics , permanent press
DELICATES
Lingerie, sheets, blouses
ULTRA DELICATE
Shear, workout wear and lace items
Sensor Dry Preset Cycle Settings
• The Display shows the estimated time remaining. In addition to this, if the dryer has some problem, it displays error messages.
10
Estimated Time Remaining
26
4. To use a sensor dry cycle
• Select a Manual Dry Cycle.
• Press MORE TIME or LESS TIME until the
desired drying time is displayed. Tap MORE TIME or LESS TIME and the time will change by 1 minute interval.
• Press TEMP. CONTROL until the desired
temperature indicator glows.
• (OPTIONAL STEP) If desired, select OPTIONS.
For more details, see Options.
• Press START/PAUSE. Be sure the door is closed.
• If you do not press START/PAUSE within 10
minutes of selecting the cycle, the dryer automatically shuts off.
• If you wish to end your drying cycle after pressing
START/PAUSE, press START/PAUSE again.
To stop your dryer at any time
Press START/PAUSE or open the door.
5.
Pausing or restarting To pause the dryer at
any time
Open the door or press START/PAUSE once.
To restart the dryer
Close the door. Press START/PAUSE.
Drying will continue from where the cycle was interrupted if you close the door and press START within 10 minutes. If the cycle is interrupted for more than 10 minutes, the dryer will shut off. Select new cycle settings before restarting the dryer.
Note
The MORE TIME or LESS TIME feature can be used with Manual Dry, Time Dry and Rack Dry Cycles.
Note
WARNING!
Improper wire connection or related wiring error will can cause fire or electric shock or death.
!
Part 9 OPERATING YOUR DRYER
1. Before use
• Clean lint screen before or after each cycle.
• Place laundry into dryer and shut door. See Loading.
• Turn the knob to select the drying cycle you want. The preset setting for Sensor Dry Cycles or Manual Cycles will glow. The estimated or actual cycle time (in minutes) will show in the display.
2. Loading
• Determine load size by the amount of space the load requires rather than the weight of the load.
• Avoid overloading the dryer. Following these instruction can help reduce your utility bill, prolong the life of your clothes, and decrease the likelihood of uneven drying and wrinkle.
3. To use a sensor dry cycle
Select DRY LEVEL to adjust how dry you want
the load. As the cycle runs, the control senses the dryness of the load and adjusts the time automatically for the selected dryness level.
Select the desired Options.
Press START/PAUSE
Heavy Work Clothes
4 jeans 4 workpants 4 work shirts
2 sweatpants 2 sweatshirts
Cotton/Towels
10 bath towels 10 hand towels
14 wash cloths
Mixed Load
3 sheets (1 king, 2 twin) 4 pillowcases 3 shirts 3 blouses
9 T-shirts 9 shorts 10 handkerchiefs
Following are sample loads for Super Capacity Dryers:
DRY LEVEL selections can only be made while using Sensor Dry Cycles. Selecting MORE Dry or LESS Dry automatically adjusts the sensed time needed.
Note
Starting your dryer
27
Part 9 OPERATING YOUR DRYER

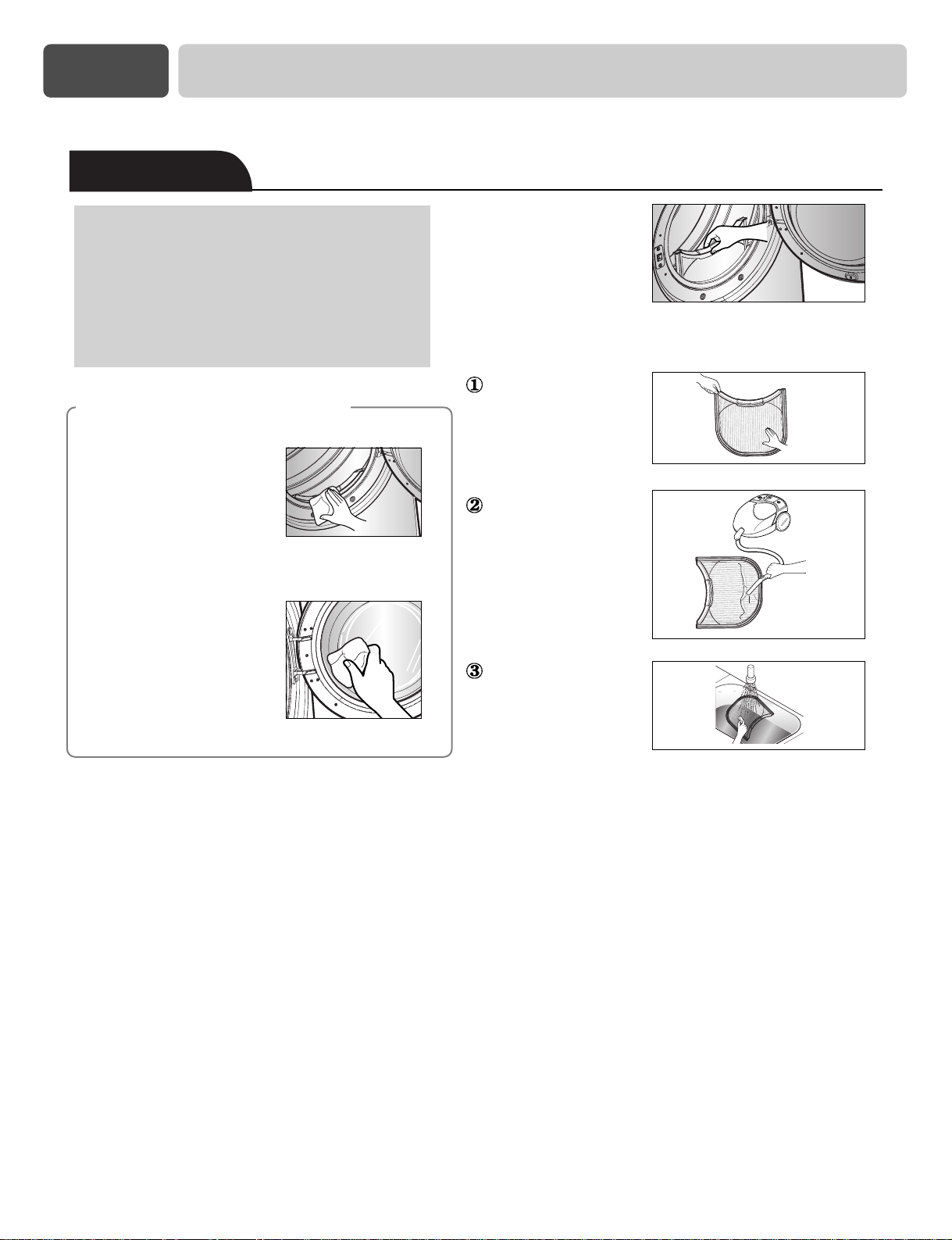

Clean lint filter
Clean the lint filter after each use and check it before use. Not cleaning or emptying the filter will increase drying time and energy consumption, therefore dryer life expectancy could be shortened after all.
1.Open the door and pull the filter straight up
1. Wipe out the door opening. Otherwise, build-ups of dirty and foreign objects will damage sealing of door.
2. Clean the transparent glass door to keep inside view clear through the glass.
Run the fingers across the filter
2.Clean the filter using one of following ways in cases.
Vacuum the lint filter
Wash the lint screen in warm, soapy water. Dry thoroughly and replace.
Clean the door and its opening
Maintenance
28
Part 10 TROUBLESHOOTING GUIDE
Troubleshooting Tips Save time and money! Review the charts on the following pages first and you may not need to call for service.
1.Problem:My Dryer Won ’t Start
• Is the dryer plugged in?
• Is the fuse blown, or is the circuit breaker tripped?
Confirm that the dryer’s plug is securely and completely pushed into the laundry room’s power outlet
Check your home’s or laundry room’s fuse box/circuit breaker box and replace the fuse or reset the circuit breaker. (IMPORTANT: electric dryers generally use two fuses or breakers.)
Question What to Do
2.Problem:My Dryer Doesn ’t Heat
Question What to Do
• Is the fuse blown, or is the circuit breaker tripped?
• Is the gas supply or service blocked or off?
If the fuse is blown or the circuit breaker tripped, the dryer might tumble but not heat. Check your home’s or laundry room’s fuse box / circuit breaker box and replace the fuse or reset the circuit breaker. (IMPORTANT: electric dryers generally use two fuses or breakers.)
Confirm that the house gas shutoff and the dryer gas shutoff are both fully open.
3.Problem:There are Greasy Spots on My Clothes
Question What to Do
• Did you follow the instructions on your fabric softener product?
• Are you drying clean and dirty clothes together?
• Were your clothes entirely clean?
Confirm and follow the instructions provided with your fabric softener product.
Make sure to use your dryer to dry only clean items, because dirty items can soil clean clothes placed in the same load or later placed in the dryer drum.
Stains on dried clothes are actually stains that weren’t cleansed during the washing process. Please review and confirm that you are following your washing instructions and that the clothes are being completely cleaned.
29
Part 10 TROUBLESHOOTING GUIDE
5.Problem:There is static in my clothes after drying
Question What to Do
4.Problem:There is Lint on my Clothes
Question What to Do
Please refer to the manual section on cleaning the lint filter, and please confirm that the lint filter is clean. It is important that the lint filter is clean before each new load of laundry.
In order to reduce the amount of lint in a load of laundry, sort lint producers (like a fuzzy white cotton towel) separately from clothes that might catch lint (such as a pair of black linen pants).
See comments below under There is static in my clothes after drying.
Divide your larger load into smaller loads.
Sometimes a person might forget to take a piece of paper or a tissue out of the pocket of a pair of pants, and this paper, tissue, or similar material can cause excess lint in a load of laundry. Confirm that the pockets of pants, shirts, and other articles of clothing are empty before washing and drying.
• Is your lint filter full?
• Did you properly sort your load of laundry?
• Do your clothes have excess static electricity?
• Did you overload your dryer?
• Did you place any paper, tissue, or other similar material in the load?
• Did you use fabric softener?
• Did you over dry the load of laundry?
• Are you drying synthetic, permanent press and blends?
Try using a fabric softener to reduce static electricity.
Over-drying a load of laundry can cause a build up of static electricity. Try using a fabric softener or adjust your settings and use a shorter drying time.
These materials can cause static to build up in a load of dried clothes. Try using a fabric softener.
6.Problem:The drying time is not consistent
Question
• Are you using consistent heat settings and consistent load sizes?
The drying time for a load will vary depending on the heat setting, the type of heat used (electric, natural or LP gas), the size of the load, the type of fabrics, the wetness of the clothes and the condition of the exhaust ducts and lint filer.
What to Do
30
Part 10 TROUBLESHOOTING GUIDE
7.Problem:It takes too long for my clothes to dry
Question What to Do
• Did you properly sort your loads of laundry?
• Are you drying large loads of heavy fabrics?
• Are the dryer controls properly set?
• Is the lint filter clean before each new load of laundry?
• Are the exhaust ducts clear and properly configured?
• Is the fuse blown, or is the circuit breaker tripped?
• Did you overload your dryer?
• Did you under load your dryer?
Separate heavy weight items from light weight items when creating loads.
Heavy fabrics take longer to dry because they tend to retain more moisture. To help reduce and maintain more consistent drying times for large and heavy fabrics, separate these items into smaller loads of a consistent size.
Use the appropriate control settings for the type of load you are drying.
Please confirm that the lint filter is clean prior to each new load of laundry.
Confirm through review of the appropriate sections of this manual that the exhaust venting ductwork is properly configured. Confirm that the venting is free of obstructions. Confirm that the outside wall dampers are moving freely, that the dampers are not pushed in, and that nothing has been set against the dampers.
Check your home’s or laundry room’s fuse box/circuit breaker box and replace the fuse or reset the circuit breaker. (IMPORTANT: electric dryers generally use two fuses or breakers.)
Divide your larger load into a number of smaller loads.
If you are only drying a handful of items, add a few extra pieces to help ensure proper tumbling action.
8.Problem:My clothes are wrinkled
Question What to Do
• Are you over drying your laundry?
• Are you removing your laundry from the dryer soon after the drying cycle is complete?
Over drying a load of laundry can lead to wrinkled clothes. Try a shorter drying time, and remove items while they still retain a slight amount of moisture.
Remove your laundry from the dryer after the drying cycle ends and either hang or fold the items.
9.Problem:My clothes are shrinking
Question What to Do
• Are you following the care instructions for your garment?
• PLM problem
To avoid shrinkage, please carefully follow the care and use instructions for your garment, because some fabrics will naturally shrink when washed. Other fabrics can be washed but will shrink when dried in a dryer.
See the Owner’s Manual of RLM & PLC modem.
31
LG DRYER LIMITED WARRANTY – USA
6
6
2
CARACTERÍSTICAS DEL PRODUCTO
CONTENIDO
PARTE 1. ESPECIFICACIONES.............................................................................................................................................................................3
PARTE 2. GARANTÍA E INSTRUCCIONES DE SEGURIDAD IMPORTANTES................................................................................................4-6
PARTE 3. PASOS INICIALES PARA LA INSTALACIÓN DE SU SECADORA.. .............................................................................................7-12
PARTE 4. INSTALACIÓN DE ACCESORIOS.. ....................................................................................................................................................13
PARTE 5. REQUERIMIENTOS ELÉCTRICOS PARA SECADORA ELÉCTRICA............... ..........................................................................14-17
PARTE 6. REQUERIMIENTOS ELÉCTRICOS PARA SECADORAS A GAS....................... ..............................................................................18
PARTE 7. REQUERIMIENTOS E INSTRUCCIONES SOBRE EL GAS...............................................................................................................19
PARTE 8. REQUERIMIENTOS Y MANTENIMIENTO SOBRE EL ESCAPE..................................................................................................20-21
PARTE 9. USANDO SU SECADORA..............................................................................................................................................................22-27
PARTE 10. GUÍA PARA LA SOLUCIÓN DE PROBLEMAS...........................................................................................................................28-30
GARANTÍA LIMITADA DE LA SECADORA LG...................................................................................................................................................31
DESEMPEÑO EXTRAORDINARIO
Sin mencionar su incomparable gran capacidad, puede beneficiarse por su Eficiencia en tiempo, operaciòn silenciosa y su sistema de ahorro de energìa
TINA DE ACERO INOXIDABLE
Las tinas de acero inoxidable no se oxidan por naturaleza asì que el òxido nunca se presentarà en sus prenda
DISEÑO ARTÍSTICO
Atractivo y moderno panel frontal y gran puerta de cristal limpio para ue su secadora tenga el mejor aspecto.
CUIDADO DIGITAL DE LOS TEJIDOS
Calentador con control de la temperatura multinivel para cuidar mejor sus prendas más queridas.
FACILIDAD DE USO
Una amplia selección de funciones sencillas de usar para facilitar la operación de la secadora.
USO DEL RLM (MONITOR REMOTO DE LA SECADORA)
El RLM controla el estado de su lavadora y/o secadora. Puede conectar la unidad de visualización en cualquier toma de su casa. La Unidad de Visualización RLM puede comprarse separadamente para esta secadora.
1
2
3
4
5
6
Qué significa secado por sensor o secado por tiempo?
Su secadora le proporciona la posibilidad de programar acciones de secado por sensor o por tiempo. Secado por sensor: La secadora detectará automáticamente la humedad de la colada y determinará el tiempo de funcionamiento necesario basándose en el nivel de sequedad de la carga y el programa seleccionado. En ocasiones, podrá observar un incremento o disminución repentinos del tiempo de operación. Si esto ocurriera, será debido a que el sensor detecta la humedad de la colada dentro de un período de tiempo determinado. Un cambio repentino en el tiempo de operación no significa un mal funcionamiento. Secado por tiempo: Significa que puede programar el tiempo de operación manualmente para completar el secado. Alternativamente, puede usar esta función para secar la ropa si las prendas aún están húmedas pese a haber terminado un ciclo de secado. El secado por tiempo es más efectivo cuando tenga prendas pesadas u objetos voluminosos como sábanas de camas tamaño superdoble o ropa de trabajo gruesa.
(DLE5944WM, DLG5955WM)
3
Parte 1 ESPECIFICACIONES
Nombre : Secadora Eléctrica y de Gas
Suministro de Energìa : Favor de consultar la etiqueta de medición
referente a la información detallada
Tamaño : 27 x 30 x 42.75(inch)
Capacidad de la Secadora : IEC 7.3cu.ft. (22.5 lb)
Peso : 126 Ibs (57.2 kg)
Las especificaciones son sujetas a cambio por el fabricante.
ACCESORIOS
Parrilla de secado (1) Pedestal (1)
comprado separadamente
Monitor remoto de la colada
Se adquiere por separado
Vea la página 26 para su uso Vea la página 14 para su uso
(DLE5944WM, DLG5955WM)
Parte 2
4
GARANTÍA E INSTRUCCIONES DE SEGURIDAD IMPORTANTES
BÚSQUEDA DE ASISTENCIA SOBRE LA GARANTÍA
ADVERTENCIA!
Para su seguridad, debe seguir las recomendaciones de
este manual. Para reducir el riesgo de incendio o explosión, o choque eléctrico, o para prevenir daños a la propiedad, lesiones personales, o muerte cuando use su artefacto, siga las precauciones básicas, incluyendo las siguientes.
Encontrará la garantía de su secadora en la parte final de este manual. El servicio de garantía está disponible contactando con su Centro de Servicio LG más próximo. Si este producto se instala y se opera siguiendo las instrucciones de este manual, LG reparará o recambiará cualquier pieza defectuosa en material o mano de obra a lo largo del período cubierto por la garantía, comenzando desde el día de compra.
Restricción de la Garantía : Si la secadora es utilizada para otro propósito que no sea el uso familiar privado, toda cobertura de la garantía es efectiva por sólo 90 días.
Necesitará el número de modeloo y de serie completo al solicitar la garantía de servicio. Es necesaria la prueba de la compra (ticket o recibo).
Utilice el siguiente espacio para anotar el número de modelo y de serie de su nueva secadora LG.
Modelo No. No. de Serie Fecha de Adquisición
Grape su recibo AQUÍ.
!
5
Parte 2
GARANTÍA E INSTRUCCIONES DE SEGURIDAD IMPORTANTES
1) Lea todas las instrucciones antes de usar el artefacto.
2) No seque artículos que hayan estado en contacto con gasolina, solventes para lavado en seco, o cualquier otra sustancia inflamable o explosiva, ya que despiden vapores que pueden incendiarse o explotar.
3) No permita que los niños jueguen sobre o dentro del artefacto Es necesario que supervise de cerca a los niños cuando utiliza el artefacto.
4) Antes de que el artefacto sea removido del servicio o desechado, quite la puerta del compartimiento de secado.
5) No meta la mano en el aparato si el tambor está en movimiento.
6) No instale o almacene este artefacto donde esté expuesto a la intemperie.
7) No fuerce los controles.
8) No repare o reemplace ninguna pieza del artefacto ni intente darle servicio a menos que esté específicamente recomendado en las instrucciones de mantenimiento para el usuario
9) No use calor para secar artículos que contengan hule espuma o materiales de textura similares al hule.
10) Limpie la malla para pelusas antes o después de
cada carga.
11) Mantenga el área alrededor de la abertura de escape
y las áreas adyacentes libres de acumulación de pelusa, polvo y sucio.
12) El interior del artefacto y el ducto de escape deben
ser limpiados periódicamente por personal de servicio calificado.
13) No coloque artículos que hayan sido expuestos a
aceite de cocina dentro de la secadora. Artículos contaminados con aceite de cocina pueden contribuir a una reacción química causante de incendiar una carga.
14) No use suavizantes de telas o productos para
eliminar la estática a menos que sea recomendado por el fabricante de estos productos.
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este artefacto debe estar conectado a tierra. En caso de mal funcionamiento o avería, la conexión a tierra reduce el riesgo de choque eléctrico al proveer una ruta de menor resistencia a la corriente eléctrica. Este artefacto está equipado con un cordón que contiene un conductor equipo-tierra y un enchufe con conexión a tierra. El enchufe debe ser conectado a un tomacorriente adecuado, debidamente instalado y conectado a tierra de acuerdo con todos los códigos locales y ordenanzas.
ADVERTENCIA- Una incorrecta conexión del conductor equipo-tierra puede resultar en un riesgo de choque eléctrico.
Verifique con un electricista calificado o un técnico de servicio si tiene alguna duda si el artefacto está debidamente conectado a tierra.
No modifique el enchufe suministrado con el artefacto; si éste no encajase en el tomacorriente, haga que le instalen un tomacorriente adecuado por un electricista calificado.
ADVERTENCIA!
Para ayudar a reducir el riesgo de choque eléctrico, incendio, o lesión personal o daño a la propiedad cuando use su secadora, por favor sea precavido y siga las precauciones de seguridad básicas, incluyendo las siguientes:
!
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
GUARDE ESTAS INSTRUCCIONES
Parte 2
6
GARANTÍA E INSTRUCCIONES DE SEGURIDAD IMPORTANTES
• No intente encender un fósforo, o cigarrillo, o encender ningún artefacto de gas o eléctrico.
• No toque ningún interruptor eléctrico. No use ningún teléfono en su casa o edificio.
• Evacúe la habitación, edificio o el área de todos los ocupantes.
• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga cuidadosamente las instrucciones de su proveedor de gas.
• Si no puede contactar a su proveedor de gas, llame al departamento de bomberos.
Para reducir el riesgo de incendio o explosión, choque eléctrico, daño a la propiedad, lesiones personales, o muerte cuando use este artefacto, por favor siga todas las instrucciones e información, incluyendo las de este manual y las instrucciones e información suministradas por su proveedor de gas, incluyendo las siguientes:
• No almacene o use gasolina, solventes para lavado en seco, o cualquier otro vapor o líquido inflamable en el área adyacente a este artefacto.
• No seque nada que alguna vez haya tenido contacto con algo inflamable, aún después de lavarlo.
• Ninguna lavadora puede remover completamente el aceite. No seque ningún artículo que haya tenido contacto con cualquier clase de aceite, incluyendo aceite de cocinar.
• Artículos que contienen espuma, hule, materiales similares al hule, plástico, o materiales similares deben secarse en el tendedero o utilizando el ciclo de aire.
• La falta de cumplimiento de estas instrucciones puede resultar en incendio, muerte o lesiones serias.
• Un técnico o una compañía calificada debe efectuar la instalación y proveer el servicio a este artefacto.
Agua libre para Beber de California y Acto de Aplicaciòn Tòxica
Este decreto exige al gobernador de California publicar una lista de substancias conocidas por el estado por causar cáncer, defectos congénitos o cualquier otro daño reproductivo y exige a los negocios a advertir a sus consumidores sobre la posible exposición a dichas substancias.
Aparatos a gas pueden causar una exposición menor a cuatro de estas substancias, a saber benceno, monóxido de carbono, formaldehído y hollín, causadas principalmente por la combustión incompleta de gas natural o combustibles de petróleo licuado.
Secadoras debidamente ajustadas minimizarán la combustión. La exposición a estas substancias puede ser minimizada más allá, ventilando adecuadamente la secadora a la intemperie.
QUE HACER EN CASO DE OLER GAS:
ADVERTENCIA!
• Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la secadora.
• Coloque la secadora al menos 18 pulgadas sobre el piso para instalación en el garaje.
• Si no cumple con estas instrucciones puede resultar en muerte, explosión o incendio.
!
!
ADVERTENCIA
!
7
Parte 3
PASOS INICIALES PARA LA INSTALACIÓN DE SU SECADORA
Las siguientes instrucciones le servirán de guía a través de los pasos iniciales para la preparación de su secadora para el uso. Por favor note que cada sección de este manual proporciona información importante sobre la preparación y uso de su secadora, y es muy importante que lea este manual completamente antes de proceder con cualquiera instalación o con su uso. Instrucciones detalladas adicionales concernientes a las conexiones eléctricas, conexiones del gas, y los requerimientos sobre el escape son suministrados en otras partes de este manual.
Elija un lugar de suelo sólido en el que poder ubicar su secadora. Colóquela al menos 18 pulgadas sobre el suelo si la instala en un garaje. Una vez la secadora ha sido instalada en el lugar deseado, asegúrese de que cuenta con las holguras necesarias que puede ver en la siguiente ilustración y en las secciones de los requisitos de salida y de mantenimiento. Si está instalando su secadora en una casa prefabricada o móvil, favor refiérase al PASO 9 abajo para instrucciones adicionales.
Son necesarias ciertas holguras mínimas de separación arriba, por debajo y a los lados de la unidad, como puede apreciar en las ilustraciones siguientes. Las holguras
mínimas necesarias son las que marcan las ilustraciones de abajo. Recuerde siempre las instrucciones siguientes al instalar en un recinto cerrado o hueco.
• Considere dejar más holgura para la instalación y las tareas de servicio.
• La existencia de protuberancias en la pared, puerta o el suelo puede necesitar de holguras mayores.
• Se recomienda un pulgada adicional de holgura para reducir al mínimo la transferencia de ruido.
• Considere el espacio necesario para los electrodomésticos que puedan acompañar a éste.
• En las instalaciones en recintos cerrados, la ilustración de abajo muestra las aberturas de ventilación mínimas necesarias para la puerta. Es aceptable también una puerta con rendijas con aberturas para lograr una ventilación comparable.
* La mayoría de las instalaciones requieren un
mínimo de 5 1/2 pulgadas de espacio libre (14 cm) detrás de la secadora para el conducto de escape con el codo.
PASO 1 Colocación de la
Secadora
<Vista lateral del Clóset><Puerta del Clóset >
Agujero de Ventilación
Agujero de Ventilación
<Vista Frontal del Clóset>
Debería asegurar las patas niveladoras. Las cuatro patas deben quedar sentadas con total seguridad en un suelo sólido y nivelado. Si la secadora no está nivelada, la colada podría no dar vueltas debidamente y el sensor no detectará la humedad correcta. Al ajustar el nivel, tenga cuidado de no lesionarse seriamente los dedos de la mano ni del pie.
Nota
50.5”
(128.27 cm)
27”
(68.6 cm)
29.96”
(76.1 cm)
423/4”
(108.6 cm)
8
Parte 3
PASOS INICIALES PARA LA INSTALACIÓN DE SU SECADORA
Una vez en posición ajuste las patas niveladoras de la secadora hasta que esté nivelada de izquierda a derecha y del frente hacia atrás. Las patas niveladoras deben permanecer firmes en el piso y la secadora no debe mecerse. La máxima inclinación de la secadora de izquierda a derecha o del frente hacia atrás no debe ser mayor de 2.5 cm (1 pulgada). Si la secadora no está nivelada, y si la inclinación excede los 2.5 cm (1 pulgada), la carga puede que no gire adecuadamente y los sensores internos pueden no funcionar correctamente. Nota: Otras secciones de este manual también proveen información importante sobre la ubicación y los espacios libres para su secadora.Por favor lea este manual completamente antes de proceder con cualquier instalación.
La puerta de su secadora puede ser instalada de manera que abra hacia la izquierda o hacia la derecha. Siga estos procedimientos para invertir la dirección en que su puerta abre:
1
2
3
PASO 2 Procedimiento para
Invertir la Puerta
La puerta y la bisagra deberían alienarse en el centro al cerrarse. De lo contrario la puerta se cerrará y abrirá mal.
Nota
9
Parte 3
PASOS INICIALES PARA LA INSTALACIÓN DE SU SECADORA
Además de las siguientes advertencias, por favor refiérase a la sección del manual sobre Requerimientos y Mantenimientodel Escape. IMPORTANTE: Para reducir el riesgo de incendio, combustión y acumulación de gas, la secadora debe estar ventilada hacia la intemperie. Por favor siga las siguientes instrucciones (y todas las otras en este manual) muy cuidadosamente.
• No use ductos de plástico o de lámina delgada.
• Utilice ducto rígido o flexible de metal de 4" (10.2 cm) de diámetro (nota: Los materiales para ventilación no son suministrados con la secadora, y usted debe obtenerlos por separado para una adecuada instalación)
• Coloque la secadora en tal posiciòn que el ducto corra de la menor forma posible.
Limpie los ductos viejos antes de instalar esta secadora.
• El extremo macho de cada sección del ducto de escape debe apuntar contrario a la secadora.
• Use las menores conyucturas posibles.
• Utilice cinta selladora de ductos en todas las uniones de ductos.
• Aísle la instalación de escape que pase a través de áreas sin calentamiento con el fin de reducir la condensación y la acumulación de pelusas en las paredes de la tubería; y
POR FAVOR TENGA CUIDADO YA QUE DE NO
INSTALAR CORRECTAMENTE EL SISTEMA DE ESCAPE ANULARÁ LA GARANTÍA DE LA SECADORA
ADVERTENCIA!
• Utilice material para ventilación de metal pesado
• No utilice material para ventilación de plástico.
• No utilice material para ventilación de lámina de metal
• Si no cumple con estas instrucciones puede resultar en muerte o incendio.
!
DIRECCIONES ALTERNAS PARA EL ESCAPE
1.
Quite el tornillo y el ducto de escape.
2-1.
Separe y extraiga la seguridad de la parte inferior, izquierda o derecha según desee. (La ventilación del lado derecho no está disponible en la secadora a gas).
, , es el orden del trabajo.
2-2.
Reconecte el otro conducto (11 pulgadas o 28 cm)
al alojamiento del soplador y acople el conducto a
la base. (El conducto es una pieza SVC).
3-1.
Arme previamente un codo de 4 con un ducto de 4". Envuelva la cinta selladora para ducto alrededor de la unión.
3-2.
Inserte el montaje del ducto, el codo primero a través de la abertura lateral y conecte el codo al ducto interno de la secadora.
PASO 3 Conexión del Sistema
de Escape y Ventilación
El extremo de la ventilación mirará hacia el lado externo y el mal roscado o una instalación inestable de la ventilación provocarán niveles de secado no deseados.
Nota
10
Parte 3
PASOS INICIALES PARA LA INSTALACIÓN DE SU SECADORA
(Secadora a Gas solamente). Además de lo siguiente, por favor refiérase a la sección del manual sobre Requerimientos e Instrucciones del Gas.
1. Confirme que el tipo de gas disponible en su cuarto de lavado sea el adecuado para su secadora. La secadora está preparada para Gas Natural con una conexión de gas NPT de 3/8".
2. Remueva la tapa protectora de la conexión de gas detrás de la secadora. Asegúrese de no dañar la rosca de la tubería de la conexión de gas cuando remueva la tapa protectora.
3. Conecte la secadora al suministro de gas en su cuarto de lavado utilizando un conector nuevo flexible de acero inoxidable (como se mencionó antes, sólo use un conector nuevo flexible de acero inoxidable si es permitido por códigos locales)
4. Asegúrese de apretar todas las conexiones entre la secadora y el suministro de gas en su cuarto de lavado. Abra el suministro de gas en su cuarto de lavado y verifique todas las conexiones de la tubería (internas y externas) para detectar fugas de gas utilizando un detector líquido de fugas no corrosivo.
5. Para una conexión a gas LP (Petróleo Licuado), refiérase a la sección de este manual sobre Requerimientos e Instrucciones del Gas.
1. Conector flexible nuevo de acero inoxidable. Utilice este tipo de conector sólo si es permitido por los códigos locales. Use un conector de diseño AGA Certificado.
2. Conector de tubo NPT de 1/8" (para verificar la presión de entrada de gas)
3. Válvula de Cierre de Equipo instalada a una distancia de 6’ (1.8 m) de la secadora.
4. Tubería de hierro. Más corta de 20’ (6.1 m) Use tubería de 3/8" . Más larga de 20’ (6.1 m) - Use tubería de 1/2".
5. Conexión de Gas N.P.T de 3/8" .
A continuación encontrará advertencias e instrucciones concernientes a la confección de la conexión eléctrica para secadoras eléctricas. Información detallada adicional concerniente a la conexión eléctrica es suministrada en la sección del manual Requerimientos Eléctricos para la Secadora Eléctrica y es importante que usted lea esta sección completamente, así como el resto del manual, antes de tomar algún paso para instalar o usar esta secadora.
1. Use solamente un cordón de alimentación nuevo listado No. 10 por U.L.(alambre de cobre únicamente) de tres conductores clasificado para 240 Voltios (mínimo) 30 Amperios y que está indicado de uso aceptable para una secadora de ropa.
2. Un cordón de 4 alambres es requerido para instalaciones y uso en casas prefabricadas (móvil) y donde los códigos locales no permitan conexión a tierra de este aparato a través del neutral.
3. Electrical Plug Connections Conecciòn Elèctrica
4. Para instrucciones adicionales de como conectar la secadora a una fuente eléctrica, favor refiérase a la sección de este manual sobre Requerimientos Eléctricos para Secadora Eléctrica.
ADVERTENCIA!
• Use un cordón de alimentación nuevo aprobado por U.L. de 30 amp.o alambre de cobre sólido calibre 10.
• Use un liberador de tensión aprobado por UL .
• Desconecte la corriente antes de hacer las conexiones eléctricas.
• Conecte el alambre neutral (alambre blanco o central) al terminal central.
• El alambre a tierra alambre verde o descubierto) debe conectarse al conector a tierra verde.
• Asegúrese de apretar todas las conexiones eléctricas.
• Vea las instrucciones de instalación para unas instrucciones completas.
• De no seguir estas advertencias puede resultar en incendio o choque eléctrico.
!
2
3
5
1
4
PASO 5
Electrical Plug Connections Conecciòn Elèctrica
PASO 4
Conexión del Suministro de Gas
Asegúrese de que la boquilla del zumbador es la adecuada para el tipo de gas que utiliza. Por ejemplo, usar LPG con una boquilla LNG ocasionaría la muerte del usuario, el incendio o una explosión. Del mismo modo, LNG con una boquilla LPG no provocarán la ignición del quemador. Si fuese necesario, la conversión de la boquilla debería realizarla un técnico de servicio cualificado y marcar o poner la etiqueta del tipo actual de boquilla en la secadora.
Nota
Requisitos de admisión al quemador Si su casa está situada en alturas hasta los 10.000 pies. Ajustar la admisión al quemador no es necesario en estas elevaciones porque A.G.A. certifica que esta secadora no tiene problemas con los rangos BTU a estas alturas. Si su casa está situada a alturas superiores a los 10.000 pies, necesitará ajustar un cuatro por cien (4%) de reducción en el quemador, que es el rango indicado por el BTU en la placa de modelo/rango de serie.
Nota
11
Parte 3
PASOS INICIALES PARA LA INSTALACIÓN DE SU SECADORA
Antes de usar por primera ves esta secadora, utilice un producto limpiador para todo propósito, o una solución de detergente y agua, con un paño húmedo para remover de la parte interior del tambor de la secadora /compartimiento de secado cualquier polvo o sucio que se haya podido acumular dentro de la secadora. Enchufe su secadora después de haber revisado las siguientes partes en los Requerimientos Eléctricos de su secadora.
La efectiva operación de la secadora requiere de un flujo de aire adecuado. El flujo de aire adecuado puede ser medido evaluando la presión estática. La presión estática en el ducto de escape puede ser medida con un manómetro, colocado en el ducto de escape aproximadamente a a 2 pies (60.9 cm) de la secadora. La presión estática en el ducto de escape no debe exceder 0.6 pulgadas (1.5 cm). La secadora debe ser verificada cuando está operando sin carga.
Confirmación de la Fuente de Calor en Secadoras a Gas
Cierre la puerta al tambor / compartimiento de secado de la secadora y después de haber completado todos los pasos de este manual para la instalación correcta de esta secadora, encienda la secadora en temperatura caliente, como mejor se describe en las instrucciones de operación provistas con la secadora. Después que la secadora se enciende, el encendedor resplandecerá en rojo y el quemador principal encenderá.
Advertencia: Si no todo el aire es purgado fuera de la línea de gas, el encendedor podría apagarse antes de que el gas y el quemador principal se hayan encendido. Si esto sucede, el encendedor intentará encender el gas después de aproximadamente dos minutos.
Confirmación de la Fuente de Calor en Secadoras Eléctricas
Cierre la puerta al tambor / Compartimiento de secado de la secadora y después de haber completado todos los pasos en este manual para una instalación correcta de esta secadora, encienda la secadora en temperatura caliente, como mejor se describe en las instrucciones de operación provistas con la secadora. El aire de escape o el tubo de escape deben calentarse después que la secadora haya operado por tres minutos.
Medición de la Presión Estática.
0.6 pulgadas (1.5 cm)
PRESIÓN ESTÁTICA
MÁXIMA EN
COLUMNA DE AGUA
2
1
PASO 8
Flujo de Aire
PASO 7
Confirmación de la Operación de la Fuente de Calor.
PASO 6
Preparación de la Secadora
Man ó ro
Ducto de Escape
12
Parte 3
PASOS INICIALES PARA LA INSTALACIÓN DE SU SECADORA
Las siguientes instrucciones se aplican a instalaciones de la secadora en casas prefabricadas o móvil. La instalación en una casa prefabricada o móvil debe cumplir con los estándares de Seguridad y Construcción de Casas Prefabricadas, Título 24 CFR, Parte 32-80 o el Estándar CAN/CSA0Z240 MH y los códigos y ordenanzas locales. Si no está seguro de que la instalación cumplirá con estos estándares, por favor contacte a un profesional de mantenimiento e instalación para que le ayude.
Las siguientes instrucciones se aplican a cualquier instalación de la secadora en una casa prefabricada o móvil
1) Las secadoras a gas deben estar fijas al piso permanentemente.
2) La conexión eléctrica para una secadora eléctrica debe ser de conexión de 4 alambres. Información adicional detallada concerniente a la conexión eléctrica es suministrada en la sección del manual Requerimientos Eléctricos para la Secadora Eléctrica.
3) Para reducir el riesgo de combustión e incendio, la secadora debe estar ventilada hacia la intemperie.
4) Las secadoras eléctricas pueden ser ventiladas hacia el exterior usando el panel trasero, izquierdo, derecho o inferior
5) Las secadoras a gas pueden ser ventiladas hacia el exterior usando el panel trasero, izquierdo o inferior. Las secadoras a gas no pueden ser ventiladas al exterior usando el panel del lado derecho debido a la cubierta del quemador.
6) El ducto de escape de la secadora debe estar fijo a la estructura de la casa prefabricada o móvil, y el ducto de escape debe estar hecho de un material que resista fuego y combustión, y es recomendable que utilice una tubería de metal flexible o rígido.
7) NO conecte el ducto de escape con ningún otro ducto, ducto de ventilación, chimenea u otro ducto de escape.
8) Asegúrese que la secadora tenga un buen acceso al aire fresco del exterior para una operación adecuada. La abertura para el aire fresco del exterior debe ser de por lo menos 25 pulgadas (163 cm).
9) Es importante que el espacio libre del ducto de
cualquier construcción combustible sea de por lo menos 2 pulgadas (5 cm), y cuando ventila la secadora hacia la intemperie, la secadora puede ser instalada con un espacio libre de 1 pulgada a los lados y en la parte posterior de la secadora.
10) Favor notar que los materiales para la
ventilación no son provistos con la secadora. Usted debe obtener los materiales para la ventilación necesarios para una adecuada instalación.
ADVERTENCIA!
NO conecte los ductos de escape con tornillos de metal o sujetadores que se extiendan dentro del ducto.
!
ADVERTENCIA!
NO ventile el ducto de escape hacia abajo
de la casa prefabricada o móvil.
!
PASO 9
Instrucciones Adicionales para la Instalación de su Secadora en una Casa Prefabricada o Móvil.
Parte 4 INSTALACIÒN DE ACCESORIOS
Instalacion de la secadora (Cinta de tipo doble-cara)
lavadora/combo
3
14
5
6
7
2
1. Cierre el gas
2. Desenchufe el cable de alimentación.
3. Desconecte la línea de gas de la secadora.
4. Deje a un lado y afloje la brida de ventilación. Desconecte la ventilación.
B. Desinstalación de una secadora a gas:
lavadora/combo
14
Parte 5
REQUERIMIENTOS ELÉCTRICOS PARA SECADORAS ELÉCTRICAS
Las siguientes son instrucciones adicionales sobre las conexiones y requerimientos eléctricos para las secadoras eléctricas.
Advertencia Importante: Para ayudar a prevenir incendios, choque eléctrico, lesiones serias o muerte,
el cableado y la conexión a tierra deben estar de acuerdo con la edición más reciente del código Eléctrico Nacional, ANSI/NFPA 70 y todas las regulaciones locales aplicables. Por favor contacte a un electricista calificado para verificar el cableado y fusibles de su casa y para asegurar que tiene la energía eléctrica adecuada para el funcionamiento de la secadora.
120V/208V, 60 Hertz, Instalación de 3-Alambres
120V/ 240V, 60 Hertz, Instalación de 3-Alambres
!
Instrucciones para la Conexión a Tierra de su Secadora Eléctrica:
a) Por favor note que el diagrama de cableado está
localizado dentro de la cubierta del control de la secadora.
b) Esta secadora debe ser conectada a un metal
con conexión a tierra, sistema de cableado permanente, o un conductor equipo-tierra debe correr con los conductores de circuito y estar conectado al terminal equipo-tierra o línea principal de la secadora.
c) La secadora tiene su propia caja terminal la cual
debe estar conectada a una línea separada,
60 Hertz, circuito de fase sencilla, circuito AC (corriente alterna), con fusible de 30 Amperios (el circuito debe tener fusibles en ambos lados de la línea). EL SERVICIO ELÉCTRICO PARA LA SECADORA DEBE SER DEL MÁXIMO RANGO DE VOLTAJE DESCRITO EN LA PLACA. NO CONECTE LA SECADORA A UN CIRCUITO DE 110, 115, Ó 120 VOLTIOS. Hay elementos calefactores disponibles para secadoras que se conectarán a servicios eléctricos de diferente voltaje que los que se listan en la placa, tal como de 208 voltios.
d) Si la distancia entre la caja de circuito y la
secadora es de 15 pies (4.50 m) o menos, use un cable No. 10 A.W.G. (de cobre únicamente) listado por U.L. (Underwriters Laboratories), o como lo requieran los códigos locales. Si es de más de 15 pies (4.50 m), use un cable No. 8 A.W.G. (de cobre únicamente) listado por U.L (Underwriters Laboratories) o como lo requieran los códigos locales. Deje suficiente holgura en el cableado de manera que la secadora pueda ser movida de su posición cuando sea necesario.
e) La conexión del cordón de alimentación (cable
flexible) entre el tomacorriente y la caja terminal de la secadora NO ES suministrada con la secadora. El tipo del cable flexible y el calibre del alambre deben estar conforme con los códigos locales y con las instrucciones de las páginas siguientes.
f) El método de cableado de la secadora es opcional
y sujeto a los requerimientos del código local. Refiérase a los ejemplos en la próxima página.
g) Usted debe seleccionar el método para cablear su
secadora de acuerdo a los requerimientos de los códigos locales y ordenanzas. Métodos de ejemplo están incluidos en las siguientes páginas.
ADVERTENCIA!
Etiquete todos los cables antes de desconectarlos para darle mantenimiento a la secadora, ya que errores en el cableado pueden causar lesiones serias a usted y dañar su secadora.
!
15
Parte 5
REQUERIMIENTOS ELÉCTRICOS PARA SECADORAS ELÉCTRICAS
Utilice las instrucciones en esta sección si su casa tiene un tomacorriente de 3-alambres (Tipo NEMA 10-30R) y si usará un cordón de alimentación para secadora listado por UL, de 120/240 voltios mínimo y de 30 amp.
Revise las siguientes opciones para determinar la conexión eléctrica adecuada para su casa:
Utilice las instrucciones en esta sección si su casa tiene un tomacorriente de 4-alambres (Tipo NEMA 14-30R) y si usará un cordón de alimentación para secadora listado por UL, de 120/240 voltios mínimo y de 30 amp.
Si este tipo està disponible en su casa, lo conectarà a una caja de corto circuito o una pipa desconectada
Si este tipo està disponible en su casa, lo conectarà a una caja de corto circuito o una pipa desconectada
Importante : use conexiones de 4 cables en casas movibles y el áreas donde no hay conexiones de 3 cables.
Prepare un mínimo de 5 ps (1.52 m) de longitud para poder reemplazar la secadora.
Primero, despegue 5 pulg (12.7 cm) de la cubierta del cable desde el final. Descubra 5 pulgadas del cable de tierra. Después de cortar 11/2 pul (3.8cm) de los otros 3 cables, aisle lo despegado. atràs 1pul (2.5cm). haga los finales de los cables en forma de gancho.
Luego, ponga el final de esas puntas debajo del tornillo de la terminal (la parte de la punta con forma de gancho mostrandose derecho) y una el cable con el tornillo fuertemente.
1. Conecte un cable neutral (blanco) al cordón de poder para centrar la terminal del tornillo.
2. Conecte un cable rojo y otro Negro en las terminales
izquierdas y derechas de los tornillos.
3. Conecte el cable de tierra(verde) del cordón de poder al
tornillo de tierra externo y mueva el cable de tierra neutral fuera del aparato y conéctelo al tornillo central.
4. Asegúrese que el tornillo de alivio de tensión este apretado.
Asegure que todo el bloque de tuercas esten bien apretados, y el cable eléctrico de poder este en la posición correcta.
Tomacorriente de 3-alambres (Tipo NEMA 10-30R)
Tomacorriente de 4-alambres (Tipo NEMA 14-30R).
3-cables directos
4-cables directos
Conexiòn de 4-cables: Cableado directo
• Atornille el cable de la alimentación al bloque terminal. El cable de color debería conectarse a los tornillos del mismo color. El color del cable indicada en el manual está conectado al tornillo del mismo color del bloque. De lo contrario, se aplicará una corriente excesiva que ocasionará daños al producto y un fallo en la calefacción.
• Es esencial un buen atornillamiento. Atornillar incompletamente puede causar que las conexiones se aflojen o que se desatornillen debido a una abrasión excesiva de los tornillos.
• Atornillar con poca tensión puede provocar errores de conexión que pueden ocasionar la muerte, incendios o lesiones de consideración.
Nota
16
Parte 5
REQUERIMIENTOS ELÉCTRICOS PARA SECADORAS ELÉCTRICAS
Importante :
Use cable de 3 conexiones en lugares como casas móviles o áreas donde los cables de 3 conexiones no son disponibles.
Prepare un mínimo de 5 ps (1.52 m) de longitud para poder reemplazar la secadora.
Primero, despegue 5 pulg (12.7 cm) de la cubierta del cable desde el final. Descubra 5 pulgadas del cable de tierra. Después de cortar 11/2 pul (3.8cm) de los otros 3 cables, aisle lo despegado. atràs 1pul (2.5cm). haga los finales de los cables en forma de gancho.
Luego, ponga el final de esas puntas debajo del tornillo de la terminal (la parte de la punta con forma de gancho mostrandose derecho) y una el cable con el tornillo fuertemente.
1. Conecte un cable neutral (blanco) al cordón de poder para centrar la terminal del tornillo.
2. Conecte un cable rojo y otro Negro en las
terminales izquierdas y derechas de los tornillos.
3. Asegúrese que el tornillo de alivio de tensión
este apretado. Asegure que todo el bloque de tuercas esten bien apretados, y el cable eléctrico de poder este en la posición correcta.
Conexiòn de 3-cables: Cable Directo
Opción 1
Conexión de 4-alambres con un Cordón de Alimentación.
1. Conecte un cable neutral (blanco) al cordón de poder para centrar la terminal del tornillo.
2. Conecte un cable rojo y otro Negro en las
terminales izquierdas y derechas de los tornillos.
3. Conecte el cable de tierra(verde) del cordón de
poder al tornillo de tierra externo y mueva el cable de tierra neutral fuera del aparato y conéctelo al tornillo central.
4. Asegúrese que el tornillo de alivio de tensión
este apretado. Asegure que todo el bloque de tuercas esten bien apretados, y el cable eléctrico de poder este en la posición correcta.
• Si los códigos y ordenanzas locales no permiten el
uso de una conexión de 3 alambres, o está instalando la secadora en una casa móvil, debe usar una conexión de 4-alambres.
17
Parte 5
REQUERIMIENTOS ELÉCTRICOS PARA SECADORAS ELÉCTRICAS
Si los códigos y ordenanzas locales permiten la conexión de un conductor estructura-tierra al alambre neutral, utilice estas instrucciones. Si los códigos y ordenanzas locales no permiten la conexión de un conductor estructura-tierra al alambre neutral, utilice las instrucciones bajo la
Sección 3: Conexión opcional de 3-alambres.
Opción 2
Conexión de 3-alambres con un Cordón de Alimentación.
Opción 3
Conexión Opcional de 3-alambres.
• Si los códigos y ordenanzas locales no permiten la
conexión de un conductor estructura-tierra a un cable neutral, utilice las instrucciones bajo esta sección.
1. Conecte un cable neutral (blanco) al cordón de poder para centrar la terminal del tornillo.
2. Conecte el cable de tierra(verde) del cordón de
poder al tornillo de tierra externo y mueva el cable de tierra neutral fuera del aparato y conéctelo al tornillo central.
3. Conecte un cable rojo y otro Negro en las
terminales izquierdas y derechas de los tornillos.
4. Asegúrese que el tornillo de alivio de tensión este
apretado. Asegure que todo el bloque de tuercas esten bien apretados, y el cable eléctrico de poder este en la posición correcta.
5. Conecte un alambre de tierra independiente del conectador de tierra externo con la tierra apropiada.
18
Parte 6
REQUERIMIENTOS ELÉCTRICOS PARA SECADORAS A GAS
120 Voltios, 60 Hertz, con Enchufe de 3-Clavijas con Conexión a Tierra
Las siguientes son instrucciones adicionales sobre las conexiones y requerimientos eléctricos para las secadoras a gas.
Advertencia Importante: Para ayudar a prevenir incendios, choque eléctrico, lesiones serias o muerte, el
cableado y la conexión a tierra deben estar de acuerdo con la edición más reciente del código Eléctrico Nacional, ANSI/NFPA 70, o el Código Eléctrico Canadiense, CSA C22.1, y todas la regulaciones locales aplicables. Por favor contacte un electricista calificado para verificar el cableado y fusibles de su casa y asegurar que tiene la energía eléctrica adecuada para el funcionamiento de la secadora.
Requerimientos Eléctricos para su Secadora:!
!
a) Recuerde que el diagrama de cableado se encuentra
dentro de la caperuza de control de la secadora. Etiquete todos los cables antes de la desconexión al realizar tareas de servicio porque errores en el cableado pueden ser causa de serias lesiones para usted y para su secadora.
b) Su secadora está diseñada para ser operada en un
circuito separado, polarizado, de tres alambres efectivamente conectados a tierra, 120 Voltios, 60 Hertz, AC (corriente alterna) circuito protegido por un fusible de 15 Amperios, fusetron equivalente o disyuntores.
c) Utilice circuitos de fusibles separados para la
lavadora y la secadora, NO opere una lavadora y una secadora en el mismo circuito.
a) La secadora tiene un enchufe de tres clavijas para
protección contra choques eléctricos. El enchufe debe ser conectado directamente a un tomacorriente para tres clavijas debidamente conectado a tierra clasificado para 120 Voltios AC (corriente alterna) 15 Amperios. Este enchufe, para que sea debidamente y completamente efectivo, debe estar enchufado en un tomacorriente debidamente instalado que esté conectado a tierra de acuerdo a todos los códigos y ordenanzas locales.
b) La secadora debe estar conectada a tierra con el fin
de reducir el riesgo de choques eléctricos, incluyendo mal funcionamiento o avería.
c) Si su cuarto de lavado no cumple con las
especificaciones requeridas por este manual, o si no está seguro de que su cuarto de lavado cumple con estas especificaciones, por favor haga que un técnico o compañía calificada, por ejemplo un electricista calificado o su compañía eléctrica local, verifique el suministro eléctrico de su cuarto de lavado y corrija cualquier problema.
ADVERTENCIA!
No sobrecargue el circuito operando otros artefactos en el mismo circuito cuando este artefacto está funcionando, utilizando una extensión eléctrica para conectar la secadora a la fuente de energía, o utilizando cualquier adaptador que permita que se conecten cordones adicionales al mismo tomacorriente.
!
CIRCUITO ESTÁNDAR DE 120 VOLT,60 HERTZ, 3-ALAMBRES EFECTIVAMENTE CONECTADO A TIERRA.
1 L1 2 Tierra 3 Lado Neutral 4 Clavija Redondeada a Tierra 5 Neutral
ADVERTENCIA!
NO modifique el enchufe provisto con la secadora. Si éste no encaja en el
tomacorriente de su cuarto de lavado, un tomacorriente adecuado necesitará ser instalado por un técnico o compañía calificada.
!
19
Parte 7 REQUERIMIENTOS E INSTRUCCIONES SOBRE EL GAS
Las siguientes son instrucciones e información importante concernientes a los requerimientos para el suministro y servicio del gas para las secadoras a gas. Advertencia Importante: El suministro y servicio del gas para las secadoras a gas debe cumplir con los códigos y ordenanzas locales. Si no existen códigos y ordenanzas locales en su área, el suministro y servicio del gas para su secadora a gas debe cumplir con la más reciente edición del Código Nacional de Gas Combustible, ANSI Z223.1 / NFPA 54.
1. Requerimientos del suministro de gas: El servicio de Gas Petróleo Licuado (L.P.) (2,500 Btu/ft3 (93.1 MJ/m3)) debe ser suministrado a una presión de columna de agua de 10 + 1.5 pulgadas.
2. No intente conectar la Secadora al Servicio de Gas Petròleo Lìquido (LP Gas) sin personal calificado.
3. Aísle la secadora del sistema de tuberías del suministro de gas cerrando la válvula individual de cierre manual, durante las pruebas de presión del sistema de suministro de gas a la presión de prueba igual o menor que 2/1 psi (3.45 kPa).
4. Requerimientos de la Línea de Suministro. Su cuarto de lavado debe tener una línea rígida de suministro de gas hasta la secadora. En USA, una válvula individual de cierre manual DEBE ser instalada a no más de 6 pies (1.8 m) de la secadora de acuerdo con Código Nacional de Gas Combustible ANSI Z223.1. Un conector de tubería N.P.T. de 1/8 pulgada debe ser instalado como se muestra.
Instrucciones y ADVERTENCIAS:
• Conecte la secadora al tipo de gas indicado en la placa de la secadora;
• Utilice conectores nuevos flexibles de acero inoxidable;
• Utilice cinta de Teflón y sellador de uniones insoluble en gas LP en todas las roscas de las tuberías;
• Purgue el suministro de gas de aire y sedimentos antes de conectarlo a la secadora; con el propósito de evitar contaminación de la válvula de gas, antes de apretar la conexión entre el suministro de gas y la secadora, purgue el aire que queda hasta que el olor a gas sea detectado; y
• NO use una flama para detectar fugas de gas; en su lugar, utilice un líquido detector de fugas no corrosivo.
ADVERTENCIA!
• Utilice una línea nueva de suministro de gas aprobada por AGA o CSA.
• Instale una válvula de cierre.
• Asegúrese de apretar todas las conexiones de gas
• Si está conectado a LP, haga que un técnico calificado se asegure que la presión de gas no exceda la columna de agua de 13 pulgadas.
• Ejemplos de los técnicos calificados incluyen personal con licencia sobre calefacción personal autorizado de la compañía de gas, y personal autorizado de servicio.
• De no cumplir lo aquí indicado puede ocasionar
la muerte, explosión o incendio.
!
ADVERTENCIA!
NO intente desmontar la secadora, esta acción requiere la atención y herramientas de un técnico o compañía autorizada y calificada.
!
!
20
Parte 8
REQUERIMIENTOS Y MANTENIMIENTO SOBRE EL ESCAPE
Las siguientes son instrucciones e información importante concernientes a los requerimientos del escape para su secadora.
Advertencia Importante: Para reducir el riesgo de incendio, combustión, o acumulación de gases
combustibles, NO dirija el escape de la secadora hacia un área cerrada y no ventilada, como un ático, pared, techo, sótano, chimenea, salidas de gas, o espacio oculto de un edificio. Para reducir el riesgo de incendio, NO utilice ductos de plástico o lámina delgada para el escape de la secadora.
Requerimientos e Instrucciones del Escape
1. Los materiales para la ventilación no son suministrados con la secadora y usted deberá obtener los materiales necesarios localmente. Por ejemplo, el extremo exterior de la tubería de escape debe tener una campana con compuertas con bisagras para evitar corrientes de aires cuando la secadora no está en uso.
2. El ducto de escape debe ser de 4 pulgadas
(10.2 cm) de diámetro sin obstrucciones. El ducto de escape debe mantenerse lo más corto posible. Asegúrese de limpiar cualquier ducto viejo antes de instalar su nueva secadora.
3. Se recomienda un ducto de metal rígido. No instale un ducto flexible en espacios ocultos. Un ducto de metal flexible no-combustible es aceptado. No utilice ductos de plástico o lámina delgada.
4. NO use tornillos para láminas de metal en las uniones de las tuberías de escape u otros sujetadores que puedan introducirse en el ducto y que puedan atrapar pelusas y reducir la eficiencia del sistema de escape. Asegure todas las uniones con cinta para ductos.
5. Para maximizar los resultados de la operación, por favor observe las limitaciones del largo del ducto según la tabla de arriba.
!
Número de
Codos de 90°
Tipos de
Campana
Recomendado
Longitud máxima del ducto de metal rígido de 4" (10.2 cm) de diámetro
Longitud máxima del
ducto de metal flexible
de 4" (10.2 cm) de
diámetro
NOTA : Deduzca 6 pies (1.8 m) por cada codo adicional. No se recomienda usar más de 4 codos de 90°.
Úsese únicamente para
instalaciones
de carrera corta
0
1
2
3
4
0
1
2
3
4
65 pies (19.8 m)
55 pies (16.8 m)
47 pies (14.3 m)
36 pies (11.0 m)
28 pies (8.5 m)
45 pies (13.7 m)
35 pies (10.7 m)
30 pies (9.1 m)
25 pies (7.6 m)
20 pies (6.1 m)
55 pies (16.8 m)
47 pies (14.3 m)
41 pies (12.5 m)
30 pies (9.1 m)
22 pies (6.7 m)
35 pies (10.7 m)
27 pies (8.2 m)
21 pies (6.4 m)
17 pies (5.2 m)
15 pies (4.5m)
4”
(10.2 cm)
4”
(10.2 cm)
2-1/2”
(6.35 cm)
21
Parte 8
REQUERIMIENTOS Y MANTENIMIENTO SOBRE EL ESCAPE
Mantenimiento del Escape y la Secadora
1. Después de un año de uso, el interior y todo el sistema de escape de la secadora debe ser examinado y limpiado si es necesario.
2. Antes de que transcurra un año de uso, si el rendimiento del secado ha bajado repentinamente a niveles insatisfactorios, examine y limpie el conducto de salida para conseguir un mejor nivel de secado.
3. Verifique la campana frecuentemente para asegurarse que las compuertas se están moviendo libremente, que no hayan sido empujadas hacia adentro, y que nada haya sido recargado contra las compuertas.
4. Un técnico de servicio o compañía calificada debe ser utilizada para realizar este mantenimiento.
5. Un equipo de Ventilación Flexible, disponible a costo extra, puede utilizarse cuando el escape de la secadora esta situado en lugares difíciles de alcanzar. Este equipo viene en dos piezas, una se adjunta a la secadora y la otra a la salida del escape de la pared. Después de haber fijado las dos piezas por separado a la secadora y a la pared, la secadora puede retornar a su posición final, para luego conectar las dos piezas entre si.
7. Usualmente, el tambor de la secadora no necesita cuidado. Limpie el exterior de la secadora cuando sea necesario, y siempre inmediatamente cuando se derrame en la secadora cualquier detergente, blanqueador, u otro producto para lavar, debido que estos productos pueden causar daños permanentes al acabado exterior de la secadora.
8. Limpie el panel de control con un paño húmedo cuando sea necesario. Advertencia: los productos de pre-lavados en spray pueden dañar el acabado del panel de control.
9. Por favor limpie el filtro de pelusa antes o después de secar cada carga.
10. Siempre asegúrese que el filtro de pelusa esté limpio
antes de empezar una nueva carga, debido a que un filtro de pelusa obstruido puede aumentar el tiempo de secado.
11. Anualmente remueva el filtro de pelusa y colóquelo
bajo el ducto de la aspiradora. Vea el ítem #2 arriba.
12. Por favor note que el diagrama de cableado se
localiza dentro de la cubierta de los controles de la secadora. Etiquete todos los cables antes de desconectarlos al darle mantenimiento a la secadora, debido a que errores en el cableado pueden causar lesiones serias a usted y daño a su secadora.
Limpieza de la Malla de Pelusa
1. Limpie el filtro de pelusa antes o después de haber secado cada carga. Siempre asegúrese que el filtro de pelusa esté limpio antes de empezar una nueva carga, debido a que un filtro de pelusa obstruido puede aumentar el tiempo de secado.
2. Para limpiarlo, tire de la malla de pelusa hacia arriba y enrolle la pelusa fuera de la malla con los dedos. No enjuague o lave la malla para remover la pelusa, debido a que la pelusa mojada es difícil de quitar. Empuje la malla de pelusa firmemente de vuelta a su lugar.
3. Siempre asegúrese que la malla de pelusa esté firmemente colocada antes de operar la secadora. Operar la secadora sin la malla de pelusa puede causar sobrecalentamiento y causar daño a la secadora como a los artículos que está secando.
4. Algunas prendas pueden vertir màs pelusa que otras (toallas por ejemplo), ocasionando que el filtro atrapapelusa se llene muy ràpido. Remueva la pelusa de la malla de pelusa antes y después de haber secados estos artículos, tales como toallas nuevas.
5. En el caso que la pelusa se caiga de la malla dentro de la secadora durante la remoción, verifique el conducto de escape y quite cualquier pelusa.
6. El detergente para lavar y los residuos del suavizante de tela se pueden acumular en la malla de pelusa, causando tiempos de secado más largos. La malla probablemente se bloqueará si cae pelusa sobre ella. Con el fin de prevenir este tipo de acumulación, y ayudar a asegurar un funcionamiento adecuado de su secadora, limpie la malla de pelusa con un cepillo de nailon cada seis meses, o si es necesario, más frecuentemente. El filtro de pelusa también puede lavarse de la siguiente manera:
a) Después de haber enrollado la pelusa fuera de la
malla con los dedos, moje ambos lados de la malla con agua caliente o tibia.
b) Moje un cepillo de nailon con agua caliente y
detergente líquido y restriegue la malla de pelusa para remover la acumulación de residuos de
detergente y suavizante de tela. c) Repita el proceso como sea necesario. d) Después que los residuos hayan sido removidos,
enjuague la malla con agua caliente. e) Después de secar la malla de pelusa con una toalla
limpia, Coloqué firmemente la malla de vuelta en la secadora.
ADVERTENCIA!
Desconecte la energía eléctrica de la secadora antes de efectuar limpieza o mantenimiento.
!
1
23456
7
8910
Status/Clean Filter/ Wrinkle Care Indicator
Custom Program
22
Parte 9 USANDO SU SECADORA
Las siguientes son las instrucciones para encender y utilizar su nueva secadora. Por favor refiérase a las secciones especificas de este manual para información más detallada. Advertencia Importante: Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales lea este manual completamente, incluyendo las Instrucciones de Seguridad Importantes, antes de operar esta secadora.
ADVERTENCIA!
Peligro de Incendio
Ninguna lavadora puede remover por completo el aceite. Nunca seque nada que haya tenido contacto con algún tipo de aceite (incluyendo aceite de cocinar). Artículos que contengan espuma, hule, o plástico deben secarse en un tendedero o utilizando un Ciclo de Aire. El no llevar a cabo estas instrucciones puede resultar en muerte o incendio.!
!
ADVERTENCIA!
Peligro de Explosión
Mantenga materiales y vapores inflamables como gasolina, lejos de la secadora. No seque nada que haya tenido contacto con algo inflamable (aún habiéndolo lavado). El no llevar a cabo estas instrucciones puede resultar en muerte, explosión, o incendio.MUY
!
• Use este botón para encender o apagar el aparato.
11
Botón de encendido
SELECTOR DE CICLO
Botón de encendido
Control de la intensidad del secado
Control temp.
Control tiempo secado
Zumbador enc/apag
PROGRAMA PERSONALIZADO
Botones OPCIÓN
TIEMPO REST. ESTIMADO
Indicador estado/ limpiar filtro/cuidado arrugas
23
Parte 9 USANDO SU SECADORA
• Pulse MORE TIME o LESS TIME hasta ajustar el tiempo de secado deseado.
El botón de cambio del tiempo está disponible sólo con secado manual, secado por tiempo y secado por nivel.
Nota
22
Botón de cambio de tiempo
1. MORE TIME, LESS TIME
4. Cuidado arrugas
Esta opción le ayuda a evitar que queden arrugas en sus prendas de vestir.
Cuando seleccione la opción libre de arrugas, la secadora dará vueltas periódicamente hasta 3 horas una vez completado el ciclo.
Puede usar esta opción en casi de que no pueda sacar la colada terminado el secado.
2. ANTI BACTERIAL
Esta opciòn sòlo puede ser utilizada con NORMA, HEAVY DUTY, CONNTON/TOWELS [TRABAJO HEAVY DUTY, ALGODÓN/TOALLAS], y ciclos
Esta opciòn reduce algunos tipos de bacterias.
El proceso ANTIBACTERIAL produce altas temperaturas durante el ciclo.
Control paterno
El control paterno puede usarse para evitar que sus niños hagan un uso indebido del panel de control mientras la secadora está funcionando. Cuando el control paterno está activado, todos los botones estarán bloqueados y el botón del control paterno se iluminará. Para bloquear Pulse y mantenga pulsado Rack Dry por 3 segundos. Oirá un tono de zumbador y verá aparecer CL en la ventana de estado. Para desbloquear el control paterno, pulse y mantenga pulsado Rack Dry por 3 segundos de nuevo.
3. Beeper de Secado Húmedo
Cuando selecciona la opción de Alarma de Secado Húmedo, una alarma lo alertará cuando su carga esté aproximadamente al 80% seco.
Esta alarma le permitirá retirar las prendas ligeras que estén ya secas u otras prendas que quiera planchar.
No utilice este ciclo con las telas delicadas.
Nota
5. Rack Dry[Secado con Parrilla]
El perchero de secado viene incluido en su secadora. Retire y deseche el material envolvente antes de usarlo. Use el Rack Dry[Secado con Parrilla] para artículos que usted no quiera secar dando vueltas, así como suéteres. Cuando use el perchero de secado con calor, el aire caliente dentro de la secadora fluirá en una trayectoria concentrada que permitirá un secado uniforme y eficiente. Utilice el Tempo de Secado para determinar el tiempo de secado deseado.
PARA USAR LA PARRILLA DE SECADO
1. Abra la puerta Sostenga la parrilla de secado con ambas manos
2. Inserte la parilla de secado dentro de la tina
3. Asegùrese que la parilla estè bien puesta dentro de la tina
1
3
No use Rack para un secado normal. El secado con niveles se envía colocado en su sitio en su secadora, de modo que debe sacar la estantería para secados normales.
Nota
Artículos sugeridos para secado con Parrilla
Temperatura Tiempo
Sugerido* (Minutos)
Prendas de Lana lavables
Low [Bajo]
20
20/30
50/30
50
20
Low/Ultra Low [Bajo/Ultra Bajo]
Air Dry[Aire Seco] Ultra Low[Ulta Bajo]
Air Dry [Aire Seco]
Air Dry [Aire Seco]
Juguetes rellenos de algodón o de poliéster
Juguetes rellenos de hule espuma
Almohadas de hule espuma
Zapatos atléticos
* Reinicie el tiempo lo necesario para completar el secado.
2
24
Tipo de Carga TIEMPO FIJADO EN
FABRICA (MINUTOS)
Características Predeterminadas del Ciclo Manual
Seco Manualmente
Carga de Ciclos Tipo
TEMP. TIEMPO
FIJADO EN FABRICA* (MINUTOS)
SPEED DRY [Secado Rápido]
Cargas Pequeñas
FRESHEN UP [Fresco]
Quita Arrugas
AIR DRY[Aire Seco]
High[Alto]
Medium HIgh [Medio Alto]
Aire Seco
25
20
30
Almohadas de hule espuma, sostenes y juguetes con relleno
Cortinas de Baño (plástico), mantelerìa
Tapetes de goma
Olefin, polipropileno, nailon puro
20 - 30
20 - 30
40 - 50
10 - 20
La beeper[Alarma] controla el volumen de la señal que se emite cuando se presiona algún botón en el panel de control y cuando la conclusión de algún ciclo es indicado. Presione beeper[Alarma] para ajustar el nivel del sonido o para apagar la señal.
Use la opción de control del tiempo para seleccionar las temperaturas par alos ciclos manuales. Pulse TEMP CONTROL hasta que se ilumine el ajuste de temperatura. Los modificadores de la temperatura no pueden usarse con los ciclos del secado por sensor.
66
beeper[Alarma]
Opción seca del tiempo del uso para cambiar tiempo de secado en sus el propios usted puede seleccionar el
tiempo deseado de la operación manualmente presionando el botón seco del tiempo que se extiende a partir del 20 a 60 minutos.
55
Time Dry [Tempo de secado]
44
Control temp
Parte 9 USANDO SU SECADORA
1. PROGRAMA PERSONALIZADO
Programación personalizada para ajustar su combinación favorita de distintos ajustes y guardarlos aquí para rellamarlos con un simple toque de un botón.
1. Seleccione un ciclo.
2. Cambie DRY LEVEL y TEMP CONTROL.
3. Seleccione OPTIONS, las que desee.
4. Mantenga pulsdao CUSTOM PROGRAM.
Para volver a llamar su CUSTOM PROGRAM (PROGRAMA PERSONALIZADO) guardado Pulse CUSTOM PROGRAM y, a continuación, START/PAUSE.
77
Botones OPCIÓN
• Use este botón para ajustar el nivel de secado.
• Primero, seleccione el ciclo de secado por sensor.
• Seleccione el nivel de secado para ajustar cuánto desea secar la carga. Según se ejecuta el ciclo, el control detecta el nivel de sequedad de la carga y ajusta el tiempo automáticamente basándose en el nivel de sequedad seleccionado.
33
Nivel secado
Las selecciones de NIVEL DE SECADO sólo pueden realizarse mientras se usan ciclos de secado por sensor seleccionando MORE (más) secado o LESS (menos) secado para ajustar automáticamente el tiempo necesario ya detectado.
Nota
25
Parte 9 USANDO SU SECADORA
• Muestra el estado de la operación de secado. Cuando se seleccione el cuidado de arrugas, esta opción se iluminará. Cuando el encendido esté activado, limpiar filtro parpadeará hasta que se seleccione arrancar/pausa.
ADVERTENCIA!
Para lograr un mejor secado y seguridad, limpie el filtro de pelusillas o hilos con cada uso.
!
99
Indicador estado/limpiar filtro/cuidado arrugas
Tipos de Cargas del Ciclo de Sensor Dry [sensor de secado]
Temperatura
Tiempo* (Minutos)
Características Predeterminadas del Ciclo de Sensor Dry[sensor de secado]
HEAVY DUTY[PESADO]
Jeans, carga pesada
COTTON/TOWELS [ALGODÓN/TOALLAS]
Toallas, pantalones de algodón
NORMAL
Ropa de Trabajo, pana
PERM PRESS [PLANCHADO PERMNENTE]
Sintéticos, planchado permanente
DELICATES[DELICADOS]
Ropa Interior, playeras, blusas
ULTRA DELICATE
Prendas de ejercicio, encaje, etc
High[Alto]
Medium High [Medio Alto]
Medium[Medio]
Low[Bajo]
Low[Bajo]
Ultra Low [Ultra Bajo]
54
55
41
36
32
34
• Marcando con la perilla, seleccione el ciclo deseado basándose en los tipos de colada y las condiciones existentes.
2288
Selección del ciclo
Seleccione el ciclo de secado que concuerde con el tipo de carga que desea secar. (Vea la tabla de Características Preestablecidas de los Ciclos Sensor Dry[sensor de secado] y Manual. Los Ciclos de Sensor Dry[sensor de secado] le permiten ajustar el ciclo con la carga que está secando. Cada ciclo seca ciertas telas a la temperatura recomendada. Un sensor detecta la humedad en la carga y ajusta automáticamente el tiempo de secado para un secado óptimo.
Heavy duty(carga Pesada)
Use para secar algodón, toallas, algodones fuertes (temperatura media-alta)
Cotton/Towels Algodón/Toallas
Use este ciclo para obtener temperatura medio-high para secar toallas, mezclilla.
Normal
Use para secar telas firmes como ropa de trabajo casual (temperatura mediana)
wrinkle care (Perm Press)(cuidado anti-arrugas)
Use para planchado permanente y para prendas sintéticas (temperatura media)
Delicates (Delicados)
Use para secar telas sintéticas, tejidos lavables y telas de no planchar (temperatura baja)
Ultra delicates (Ultra delicatos)
Use para secar delicadamente prendas de ejercicio, encaje, etc (temperatura ultra baja)
1. Ciclo de Sensor Dry[sensor de secado]
2. Ciclos Manuales
Use los Ciclos Manuales para seleccionar una cantidad especifica de tiempo de secado y una temperatura de secado. Cuando un Ciclo Manual es seleccionado, la pantalla del estimated time remaining(Tiempo Restante Estimado) muestra el tiempo actual restante en su ciclo. Usted puede cambiar el tiempo actual presionando los botones more time y less time(Más Tiempo y Menos Tiempo).
Secado Rápido
Use para cargas pequeñas o cargas que necesiten poco tiempo de secado.
Freshen up [Fresco]
Use este ciclo para eliminar arrugas de las prendas, tales como aquellas guardadas en maletas o prendas arrugadas por haberse quedado mucho tiempo en la secadora.
Air dry [Aire Seco]
Use el Modificador de Air Seco para prendas que no necesiten calor para secarse como el hule, plástico y telas sensibles al calor.
• La pantalla muestra el tiempo restante estimado. Además de ello, si la secadora tiene algún problema, aparecerán mensaje de error en pantalla.
1100
Tiempo rest. estimado
26
4. Para usar un ciclo de secado por sensor
• Seleccione un ciclo de secado manual.
• Pulse MORE TIME o LESS TIME hasta que el tiempo de secado aparezca en pantalla. Seleccione MORE TIME o LESS TIME y el tiempo cambiará en intervalos de 1 minuto.
• Pulse TEMP. CONTROL hasta que se ilumine el indicador de temperatura deseado.
• (PASO OPCIONAL) Si lo desea, seleccione OPTIONS. Para más detalles, consulte Opciones.
• Pulse START/PAUSE. Asegúrese de que la puerta está cerrada.
• Si no pulsa START/PAUSE antes de que pasen 10 minutos una vez realizada la selección del ciclo, la secadora se apagará automáticamente.
• Si desea terminar su ciclo de secado una vez pulsado START/PAUSE, pulse de nuevo START/PAUSE.
Para detener su secadora en cualquier momento Pulse START/PAUSE o abra la puerta.
La función MORE TIME o LESS TIME puede usarse con secado manual, secado por tiempo y secado rack (con niveles).
Nota
Parte 9 USANDO SU SECADORA
1. Antes de usar
• Limpie la pantalla de hilos antes y después de cada ciclo.
• Coloque la colada en la secadora y cierre la puerta. Consulte el apartado de carga.
• illegible parts - cannot read properly - please re-send
2. Car
ga
• Determine el tamaño de la carga por la cantidad de espacio que la carga requiere más bien que el peso de la carga.
• Evite de sobrecargar el secador. Después de estos la instrucción puede ayudar a reducir su cuenta para uso general, a prolongar la vida de sus ropas, y a disminuir la probabilidad de la sequedad y de la arruga desiguales.
3. Para usar un ciclo de secado por sensor
• Seleccione DRY LEVEL para ajustar el nivel de sequedad que desea alcanzar en la carga. Según se ejecuta el ciclo, el control detecta la sequedad existente en la carga y ajusta el tiempo automáticamente para alcanzar el nivel seleccionado.
• Seleccione las opciones deseadas.
• Pulse START/PAUSE.
Las selecciones de NIVEL DE SECADO sólo pueden realizarse mientras se usan ciclos de secado por sensor seleccionando MORE (más) secado o LESS (menos) secado para ajustar automáticamente el tiempo necesario ya detectado.
Nota
Arranque de seu secadora
Heavy Work Clothes [Ropas de Uso Pesado]
4 pantalones vaqueros 4 pantalones de trabajo 4 camisas de trabajo
2 pantalones de ejercicios 2 sudaderas
Towels[Toallas]
10 toallas de baño 10 toallas de mano
14 paños para limpiar
Mixed Load[Carga Mixta]
3 sabanas (1 grande, 2 medianas) 4 fundas de almohadas 3 camisas 3 blusas
9 camisetas 9 calzoncillos 10 pañuelos
Los siguientes son ejemplos de cargas para Secadoras de Súper Capacidad:
27
Parte 9 USANDO SU SECADORA
No es muy difìcil mantener cuidada su secadora.
Todo lo que tiene que hacer es seguir los siguientes pasos.
Limpie el filtro y asegúrese de tenerlo limpio antes de cualquier uso.
No limpiarlo ocasiona que el secado sea màs tardado y gaste màs energìa
Sin seguir estas instrucciones, la vida de la secadora se acorta mucho
1. Abra la puerta y
jale el filtro atrapapelusa
Usar los dedos a traves del filtro
2. Limpiar el filtro usando una de las siguientes
formas en los casos.
Aspire el filtro
Lave el filtro con jabòn y agua caliente. Seque fuertemente y reemplace.
Limpiar el filtro atrapapelusa
Mantenimiento
2.Limpie la puerta transparente para mantener una vista clara a traves del vidrio.
1.Limpie la apertura de la puerta De otra manera, se genera polvo y residuos que pueden dañar la cerradura de la puerta
5. Pausar o reiniciar. Para pausar la secadora en cualquier momento
Abra la puerta o pulse START/PAUSE una vez.
Para reiniciar la secadora
Cierre la puerta. Pulse START/PAUSE.
El secado continuará desde el punto en el que se interrumpió el ciclo si cierra la puerta y pulsa START antes de que pasen 10 minutos. Si el ciclo se interrumpió más de 10 minutos, la secadora se apagará. Seleccione nuevos ajustes de ciclo antes de reiniciar la secadora.
Nota
ADVERTENCIA!
La conexión indebida del cable o un error de cableado relacionado puede provocar incendios, descargas eléctricas o incluso la muerte.
!
28
Parte 10 GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
Consejos para la solución de problemas Ahorre tiempo y dinero! Primero revise las tablas en las siguientes p áginas y quizás no necesite llamar a servicio.
29
Parte 10 GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
30
Parte 10 GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
31
GARANTÍA LIMITADA DE LA SECADORA LG-USA
Loading...
