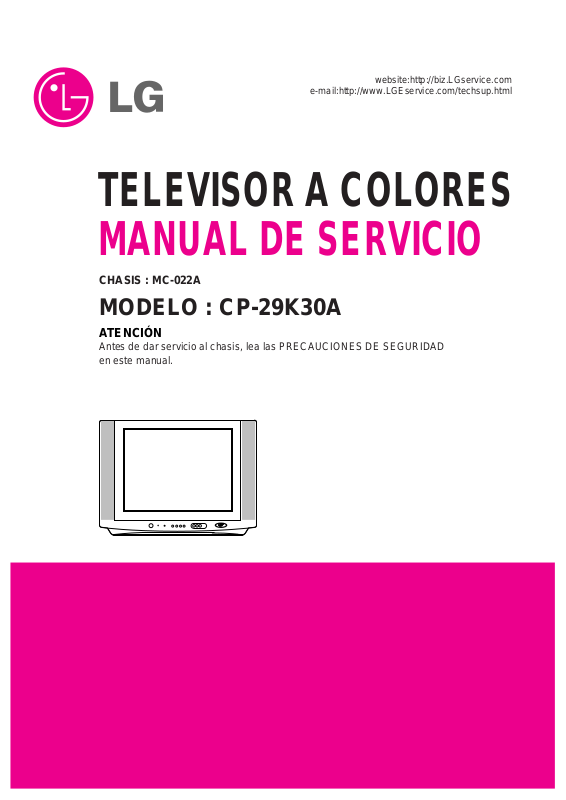

LG CP-29K30A Service Manual
TELEVISOR A COLORES
MANUAL DE SERVICIO
ATENCIÓN
Antes de dar servicio al chasis, lea las PRECAUCIONES DE SEGURIDAD
en este manual.
CHASIS : MC-022A
MODELO : CP-29K30A
website:http://biz.LGservice.com
e-mail:http://www.LGEservice.com/techsup.html
- 2 -
CONTENIDO
PRECAUCIONES DE SEGURIDAD............................................................................................................................................................3
INSTRUCCIONES DE AJUSTE .................................................................................................................................................................4
BÚSQUEDA DE FALLAS..........................................................................................................................................................................12
DIAGRAMA EN BLOQUE .........................................................................................................................................................................16
VISTA EN DESPIECE ..............................................................................................................................................................................18
LISTA DE VISTA EN DESPIECE..............................................................................................................................................................19
LISTA DE PARTES DE REPUESTO ........................................................................................................................................................20
DIAGRAMA ESQUEMÁTICO .......................................................................................................................................................................
TABLERO DE CIRCUITO IMPRESO ...........................................................................................................................................................
GUÍA PARA UBICAR LOS COMPONENTES ..............................................................................................................................................
ESPECIFICACIONES
POTENCIA DE ENTRADA ..................................................................................................................................... AC100/240V, 50/60Hz
CONSUMO DE ELECTRICIDAD .......................................................................................................................................................125W
IMPEDANCIA DE ENTRADA EN LA ANTENA .......................................................... VHF/UHF: 75 Ohmios desbalanceado (solamente.)
RANGO DE LOS CANALES
12 canales VHF..................................................................................................................................................................... Canales 2-13
56 canales UHF .................................................................................................................................................................. Canales 14-69
125 canales CATV ................................................................................................................................... Canales 01, 02 al 13, 14 al 125
FRECUENCIAS INTERMEDIAS
Frecuencia Intermedia portadora de la Imagen ........................................................................................................................ 45.75MHz
Frecuencia Intermedia portadora del Sonido ............................................................................................................................ 41.25MHz
Frecuencia sub-portadora del color ........................................................................................................................................... 42.17MHz
Frecuencia del centro ..................................................................................................................................................................... 44MHz
CONSTRUCCIÓN DEL CHASIS .................................................................................................. Chasis Estado Sólido ("solid state") I.C.
TUBO DE IMAGEN.................................................................................................................................................................A68QBC230X
SALIDA DE SONIDO ............................................................................................................... (a 10% de distorsión armónica) 5W (MAX)
GABINETE ................................................................................................................................................................... De Madera, portátil
ABREVIACIONES UTILIZADAS EN ESTE MANUA
AC ...................................................................... Corriente alterna
ACC ............................................... Control automático del croma
ADJ ..................................................................................... Ajuste
AFC ...................................... Control automático de la frecuencia
AGC ........................................... Control automático de ganancia
AF ..................................................................... Audio Frecuencia
APC ................................................... Control automático de fase
AMP .......................................................................... Amplificador
CRT ....................................................... Tubo de rayos catódicos
DEF ............................................................................... Deflexión
DET ................................................................................. Detector
DY ........................................... Yugo deflector ("deflection yoke")
ES ................................................... Electrostáticamente sensible
FBP .................................................................... Pulso de retorno
FBT ...................................................... Transformador de retorno
GND .................................................................................... Tierra
H.V. ............................................................................ Alto Voltaje
ITC ......................................... Centro intermedio de conmutación
OSC ......................................................................... Osciloscopio
OSD ............ Desplegado en pantalla ("ON SCREEN DISPLAY")
PCB ................................................. Tablero del Circuito impreso
RF ............................................................. RADIO FRECUENCIA
SEP .............................................................................. Separador
SYNC .................................................................... Sincronización
SVC ..................................... Controles de volúmen de la pantalla
S.I.F. ........................................ Frecuencia intermedia de sonido
V.I.F. ......................................... Frecuencia intermedia del video
H ................................................................................... Horizontal
V .......................................................................................Vertical
IC ...................................................................... Circuito integrado
- 3 -
PRECAUCIONES DE SEGURIDAD
ADVERTENCIA: Antes de dar servicio a este chasis, lea "PRECAUCIONES RESPECTO A RADIACION POR RAYOS X",
"INSTRUCCIONES DE SEGURIDAD" y "AVISO SOBRE SEGURIDAD DE PRODUCTOS"
Muchas de las partes, electricas y mecánicas en este chasis tienen caracteristicas relacionadas con la seguridad. Estas
caracteristicas frecuentemente pasan desapercibidas en las inspecciones visuales y la proteccion que proporcionan contra la
RADIACION DE RAYOS-X no siempre necesariamente se obtiene al mismo grado cuando se reemplazan piezas o componentes
diseñados para voltajes o vatajes mayores, etc. Las piezas que tienen estas caracteristicas de seguridad se identifican por la
marca impresa sobre el diagrama esquematico y la marca
¡ impresa en la lista de partes. Antes de reemplazar alguno de
esos componente, lea cuidadosamente la lista de este manual. El uso de partes de reemplazo que no tengan las mismas
caracteristicas de seguridad, como se especifica en la lista de partes, puede crear Radiacion de Rayos-X.
1. El voltaje excesivo puede causar RADIACIÓN POR RAYOS
"X" potencialmente peligrosa. Para evitar tales peligros, el
voltaje no debe exceder el límite especificado. El valor
nominal para el alto voltaje de este receptor es de 25KV en
brillantez máxima bajo la fuente especificada. El alto voltaje
no deberá exceder, bajo ninguna circunstancia, de 28KV.
Cada vez que el receptor requiera servicio, se debe verificar
el alto voltaje y registrarlo como parte del historial de servicio
del aparato.
Es importante utilizar un medidor de voltaje que sea preciso y
confiable.
2. La única fuente de RADIACION DE RAYOS-X en este
receptor de televisión es el tubo de la imagen. Para
protección contínuada de la RADIACION DE RAYOS-X, el
reemplazo que se haga del tubo debe ser con otro del mismo
tipo especificado en la lista de partes.
3. Algunas partes de este receptor tienen caractéristicas
especiales relacionadas con la protección contra RADIACION
DE RAYOS-X. Para que la protección sea continua, la
selección de partes de repuesto se debe hacer solo después
de haberse referido al AVISO SOBRE SEGURIDAD DE
PRODUCTOS que aparece mas abajo.
PRECAUCIONES RESPECTO A RADIACION POR RAYOS "X"
1. Cuando el receptor está en operación, se producen voltajes
potencialmente tan altos como 25,000-29,000 voltios. Operar
el receptor fuera de su gabinete o con la tapa trasera
removida puede causar peligro de choque eléctrico.
(1)Nadie debe intentar dar servicio si no está debidamente
familiarizado con las precauciones que son necesarias
cuando se trabaja con un equipo de alto voltaje.
(2)Siempre descargue el ánodo del tubo de la imagen a tierra
para evitar el riesgo de choque eléctrico antes de remover
la tapa del ánodo.
(3)Descargue completamente el alto potencial del tubo de
imagen antes de manipularlo. El tubo de la imagen es de
alto vacío y, si se rompe, los fragmentos de vidrio salen
despedidos violentamente.
2. Si se quemara algún fusible de este receptor de televisión,
reemplácelo con otro especificado en la lista de partes.
3. Cuando reemplace tableros o plaquetas de circuitos,
cuidadosamente enrolle sus alambres alrededor de las
terminales antes de soldar.
4. Cuando reemplace un resistencia de vataje (resistor de
película de óxido metálico) en el Tablero o Plaqueta de
circuitos, mantenga la resistencia a un mínimo de 10mm de
distancia.
5. Mantenga los alambres lejos de componentes de alto voltaje
o de alta temperatura.
6. Este receptor de televisión debe conectarse a una fuente de
100 a 240 V AC.
7. Antes de devolver este aparato al cliente, haga una
verificación de fuga de corriente sobre las partes metálicas
del gabinete expuestas, tales como antenas, terminales,
cabezas de tornillos, tapas de metal, palancas de control etc.,
para estar seguro de que el equipo funciona sin peligro de
choque eléctrico. Enchufe el cordón directamente al
tomacorriente de la línea de AC 100-240V.
No utilice una línea aislada de transformador durante esta
verificación. Use un voltímetro de 1000 Ohmios por voltio
de sensibilidad o más, en la forma que se describe a
continuación.
Cuando la unidad está ya conectada a la AC, pulse el
conmutador primero poniéndolo en "ON" (encendiendo) y
luego en "OFF" (apagando), mida desde un punto de tierra
conocido, tal como una (cañería de metal, una manija
metálica, una tubería etc.) a todas las partes metálicas
expuestas del receptor de televisión (antenas, manijas de
metal, gabinetes de metal, cubiertas de metal, palancas de
control etc.,) especialmente cualquiera de las partes
metálicas expuestas que puedan ofrecer un camino hacia el
chasis. Ninguna medición de corriente eléctrica debe exceder
de 0.5 miliamperios. Repita la prueba cambiando la posición
del enchufe en el tomacorriente. Cualquier medición que no
esté dentro de los límites especificados aquí representan un
riesgo potencial de choque eléctrico que debe ser eliminado
antes de devolver el equipo al cliente.
INSTRUCCIONES DE SEGURIDAD
AVISO SOBRE SEGURIDAD DE PRODUCTOS
DEVICE
UNDER
TEST
TEST ALL
EXPOSED METAL
SURFACES
2-WIRE CORD
ALSO TEST WITH
PLUG REVERSED
(USING AC ADAPTER
PLUG AS REQUIRED)
EARTH
GROUND
LEAKAGE
CURRENT
TESTER
(READING SHOULD
NOT BE ABOVE
0.5mA)
+ -
Aparato
bajo
examen
Probador
de fuga de
corriente
La lectura no debe
exceder de 0.5mA
Pruebe todas
las superficies
metálicas
Tambien pruebe cón
los enchufes al reves
(utilizando adaptador
en caso necesario)
Tierra
suelo
- 4 -
1.Objeto de Aplicación
Estas instrucciones se aplican al chasís MC-022A.
2.Notas
(1) Como éste es un chasís aislado, no es necesario usar un
transformador de aislamiento. Sin embargo, el uso del
transformador de aislamiento ayudará a proteger el
instrumento de prueba.
(2) El ajuste debe ser realizado en el orden correcto.
(3) El ajuste debe ser realizado en circunstancia de 25±5
cC
de temperatura y 65±10% de humedad relativa, si no hay
designación específica.
(4) El voltaje de entrada del receptor debe mantener 100-
240V~50/60Hz en el ajuste.
(5) El receptor debe ser operado por alrededor de 15 minutos
antes del ajuste.
3. Ajuste de DVCO
(1) Éste es para el ajuste del VCT38XX, frecuencia del
oscilador de cristal después de recibir un patrón Digital de
la compañía (PAL:EU05CH, NTSC:13CH)
(2) Cuando entra al modo de ajuste presionando el botón IN-
START, el ajuste de DVCO está operando automáticamente.
(T/X no opera ocasionalmente durante el ajuste de DVCO.)
4. Ajuste del Enfoque
4-1. Preparación para el Ajuste
Sintonice la unidad de TV para recibir un patrón digital.
4-2. Ajuste 1 (Usando Enfoque Sencillo CPT)
Ajuste la perilla del Enfoque superior del FBT para el mejor
enfoque de la línea horizontal A y línea vertical B.
4-3. Ajuste 2 (Usando Enfoque Doble CPT)
(1) Ajuste la perilla del Enfoque inferior del FBT para el mejor
enfoque de la línea vertical B.
(2) Ajuste la perilla del Enfoque superior del FBT para el
mejor enfoque del área A.
(3) Repita los pasos (1) y (2) de arriba para el mejor enfoque
en conjunto.
5. Voltaje de Pantalla y Ajuste del
Balance de Blanco
5-1. Ajuste de la Pantalla Manualmente
(Usando el Ajuste del Control Remoto)
(1) Reciba la señal NTSC o PAL M/N en modo RF sin
considerar el canal.
(2) Si presiona el botón "ADJ" en el modo LINE SVC (botón
IN-START), el modo LINE SVC cambia al modo de ajuste
de la pantalla.
(3) Gire la perilla de Pantalla del FBT para cambiar la
luminancia del centro de la señal Blanca como se muestra
abajo.(Desviación
!1FL)
(4) Presione el botón EXIT (Como en TV/AV) para salir del
modo SVC.
5-2. Ajuste del Balance de Blanco
Manualmente (LINE-SVC 1)
(1) Sintonice la unidad de TV para recibir 100% de patrón
blanco.
(2) Ajuste el estado de luz BAJA de CUT R, CUT B a CUT G:50.
(3) Ajuste el estado de luz ALTO de WDR R, WDR B a WDR
G:380.
(4) Repita los pasos (2) y (3) de arriba para la mejor
condición de cada estado de Luz Alta y Luz Baja.
NOTA : Cuando ajuste el balance de blanco automáticamente,
conecte el ajuste JIG en el modo SVC. (Cuando
presione el botón IN-START, MUTE en el control
remoto para ajustar ordenadamente, cambia al modo
SVC y la pantalla despliega SVC.)
Luminancia (Manual)
8!1FL
8!1FL
6!1FL
6!1FL
8!1FL
6!1FL
CPT Y PULGADAS
29” PLANA
25” PLANA
29” NORMAL
25” NORMAL
28” NORMAL
27” NORMAL
Nota
Enfoque Sencillo
INSTRUCCIONES DE AJUSTE
(Fig. 1)
Menú
X
Y
Temperatura del Color
282
288
10000
o
K
Menú
CUR R
CUR G
CUR B
WDR R
WDR G
WDR B
0 ~ 511
0 ~ 511
0 ~ 511
0 ~ 511
0 ~ 511
0 ~ 511
50
50
50
380
380
380
Rango
Dato
* Analizador de Color del Balance de Blanco
(Tabla 1) Datos Iniciales del Balance de Blanco
A
B
- 5 -
6.Ajuste de los Datos de Deflexión
NOTA : Cómo entrar al Modo de Servicio en Línea con el
control remoto.
(1) Apagado.
(2) Presione el botón Rojo.
(3) Presione el botón Verde.
(4) Presione el botón amarillo.
(5) Presione el botón Cyan.
(6) Presione el botón OK.
(7) Encendido.
6-1. Preparación para el Ajuste de Deflexión
(1) En el modo de ajuste (botón IN-START en el control
remoto de ajuste), cambie para el modo LINE SVC 2 para
ajustar la deflexión.
(2) Presione el botón de Canal ARRIBA/ABAJO para el ajuste
de la función deseada.
(3) Presione el botón de Volumen ARRIBA/ABAJO para
ajustar los datos.
(4) Sintonice la unidad de TV para recibir un patrón Digital.
NOTA : Si la línea de producción no es de los televisores LG
reciba el patrón disponible de ajuste de la deflexión.
6-2. Método de Ajuste
NOTA : Primero, ajuste la deflexión a 60Hz de la señal NTSC.
Luego ajuste la deflexión a 50Hz de la señal PAL.
Sólo en el caso del modelo NTSC, ajuste la deflexión
de 60Hz de la señal NTSC.
Almacene los datos del ajuste de la deflexión en
EEPROM utilizando el botón ENTER antes de ajustar la
posición PIP.
Después de finalizar el ajuste de la deflexión, presione el
botón ENTER para entrar o salir del modo SVC.
VA (Amplitud Vertical)
Ajuste de manera que el círculo de un patrón de círculo digital
pueda ser localizado dentro de la pantalla efectiva del CPT.
VL (Linealidad Vertical)
Ajuste de manera que la línea límite entre la mitad superior e
inferior concuerde con el centro horizontal geométrico del
CPT.
SC (Corrección Vertical "S")
Ajuste de manera que todas las distancias entre cada línea
horizontal sean iguales.
VS (Giro Vertical)
Ajuste de manera que la línea del centro horizontal de un
patrón de círculo digital concuerde con el centro horizontal
geométrico del CPT.
HS (Giro Horizontal)
Ajuste de manera que la línea del centro vertical de un patrón de
círculo digital concuerde con el centro vertical geométrico del
CPT.
EW (Ancho Horizontal)
Ajuste de manera que un patrón de círculo digital parezca un
círculo exacto.
ET (Trapecio Este-oeste)
Ajuste para hacer el largo de la línea horizontal superior igual a
la línea horizontal inferior.
EP (Parábola Este-oeste)
Ajuste de manera que la porción media de la línea vertical
izquierda y derecha más exterior parezca paralela con las líneas
verticales del CPT.
ES(East-West Symmetric)
Ajuste hasta symmetrize la esquina superior y más baja de la
pantalla.
EC (Esquina Este-oeste)
Ajuste de manera que la línea vertical en cada una de las 4
esquinas de la pantalla parezcan paralelas con las líneas
verticales del CPT.
BOW
Ajuste las líneas curvas de la izquierda y derecha tanto
inferiores como superiores.
ANGLE
Ajuste la inclinación vertical.
PIP (Posición PIP)
Ajuste hasta que la distancia entre el PIP y la imagen principal
sea alrededor de 1~2mm.
(Fig. 2)
- 6 -
SERVICE 4
SERVICE 3
SERVICE 2
CUT R
CUT G
CUT B
WDR R
WDR G
WDR B
VA
VL
SC
VS
HS
EW
ET
EP
ES
EC
BOW
ANGLE
PIP-P
DVCO
HBSO
VBSO
BCLT
CBLTM
CBLGA
HBST
SVGA
SVDEL
SVD1
LDLY
DSCC
DSCV
FP
NP
SP
S1VOL
S2VOL
AGC-L
CUT OFF RED
CUT OFF GREEN
GUT OFF BLUE
WHITE DRIVE RED
WHITE DRIVE GREEN
WHITE DRIVE BLUE
VERTICAL AMPLITUDE
VERTICAL LINEARITY
S-CORRECTION
VERTICAL SHIFT
HORIZONTAL SHIFT
EAST-WEST WIDTH
EAST-WEST TRAPEZIUM
EAST-WEST PARABOLA
EAST-WEST SYMMETRIC
EAST-WEST CONNER
BOW
ANGLE
PIP POSITION
DIGITAL VCO
HORIZONTAL BLANKING STOP
VERTICAL BLANKING STOP
BCL THERSHOLD
BCL TIME
BCL GAIN
HORIZONTAL BLANKING START
SVM GAIN
SVM DELAY
SVM DELAY 1
LUMA/CHROMA DELAY
DISCHARGE SAMPLE
VERTICAL DISCHARGE
FM PRE-SCALER
NICAM PRE-SCALER
SCART PRE-SCALER
SCART1 PRE-SCALER
SCART2 PRE-SCALER
AUTO GAIN CONT. LIMIT
50
50
50
380
380
380
00AC
00F5
00DA
0765
0020
0832
07F0
07EE
0820
0828
0000
0000
0009
XXXX
015C
0012
0050
0007
0007
00F7
000B
0007
0002
00FE
000B
FC60
0016
0056
0013
0064
0064
00C5
50
50
50
380
380
380
008C
00FA
00DE
075C
0018
099A
07F0
07C0
0820
0840
0000
0000
0009
XXXX
0150
0012
0050
0007
0007
00F0
000B
0007
0002
00FE
000A
FD30
0016
0056
0013
0064
0064
00C5
50
50
50
380
380
380
009A
00F9
00DE
075C
0017
0A6C
07B0
07C0
0820
0840
0000
0000
0009
XXXX
0150
0012
0050
0007
0007
00F0
000B
0007
0002
00FE
000A
FDD0
0016
0056
0013
0064
0064
00C5
50
50
50
380
380
380
009D
00F6
00D1
074D
001A
0B66
07E7
07BD
083E
0822
0000
0000
0009
XXXX
0150
0012
0055
0007
0007
00F0
000B
0007
0002
00FE
000A
FC60
0016
0056
0013
0064
0064
00C5
50
50
50
380
380
380
00A8
00F2
00D0
0762
0016
09F4
07DE
07CA
083E
0822
0000
0000
0009
XXXX
0150
0012
0055
0007
0007
00F0
000B
0007
0002
00FE
000B
FB90
0016
0056
0013
0064
0064
00C5
SERVICE 1
27”
NORMAL
DESCRIPTIONITEM
29”
NORMAL
(LG)
29”
NORMAL
(ORION)
25” FALT 29” FALT
MODEL
7. SVC FUNCTION
- 7 -
8.Ajuste de OPCIÓN (OPCIÓN-1,2, 3,Teletext)
8-1. Preparación para el Ajuste
(1) Decide la función de acuerdo al modelo.
Presione el botón de ajuste SVC TX (botón IN-START) en el modo de SVC, luego ajuste la opción al modo de OPCIÓN 1,2,3,4.
(2) Marque los datos de ajuste de opción [111,11,111,11] en BOM.
8-2. Método de Ajuste
(1) Ingrese los datos directamente por los botones correspondientes a OPCIÓN1 ??(0~255), OPCIÓN2 ??(0~255), OPCIÓN3
???(0~127), OPCIÓN 4 ???(0 ~255).
(2) Seleccione cada función de OPCIÓN con el botón de Canal Arriba/Abajo y luego fije cada OPCIÓN con el botón de Volumen
Arriba/Abajo.
[113,63,112,128]
OPCIÓN 1
OPCIÓN 2
OPCIÓN 3
OPCIÓN 4
D D D D
O Marca de BOM
NIVEL PARTE NO. ESPECIFICACIÓN DESCRIPCIÓN EXP. DE TRABAJO
1. 3141VMN382A PRINCIPAL[MC-022A] MONTAJE DEL CHASÍS OP[113,63,112,128]
El dato de la OPCIÓN 1 es 113, de la OPCIÓN 2 es 63, de la OPCIÓN 3 es 112, de la OPCIÓN 4 es 128 en este modelo.
OPTION 1
OPTION ITEM CODE DESCRIPTION REMARK
CSM
BAKUP
CCMOD
EYE
DEG
TILT
KEY
Without CSM(Color Status Memory) Function
With CSM(Color Status Memory) Function
Without BACK-UP Function
With BACK-UP Function
Closed CAPTION Mode(1/2)
Closed CAPTION Mode(1/2/3/4)
Without EYE
With EYE
Without DEGAUSSING
With DEGAUSSING
Without TILT
With TILT
4 KEY
6 KEY
7 KEY
8 KEY
0
1
0
1
0
1
0
1
0
1
0
1
0
1
2
3
North America
9. OPTION FUNCTION
- 8 -
OPTION 2
OPTION 3
OPTION 4
OPTION ITEM CODE DESCRIPTION REMARK
VCHIP
DCF
VM
DOLBY
V-CUR
DVD
HOTEL
M-VOL
GAME
MONO
AV2
TBS
WOOFER
PIP
SYS
OSD
LANG
CPT
Without V-CHIP
With CHIP
Without DCF
With DCF
Without VM ON/OFF Function
With VM ON/OFF Function
Without DOLBY
With DOLBY
Normal Volume Curve
Rushed Volume Curve
Without DVD Input
With DVD Input
Without HOTEL Option
With HOTEL Option
MAX Volume
Without GAME MODULE
With GAME MODEULE
ST MODEL(With MSP34XX)
MONO MODEL(Without MSP34XX)
Without AV2
Wtih AV2
Don’t BOOSTER Control
BOOSTER Control
Without WOOFER
With WOOFER
1 TUNER PIP or W/O PIP
2 TUNER PIP
3 SYSTEM(NTSC-M, PAL-M/N)
NTSC Only
NTSC Only
NTSC Only
ENG(ENG/SPA/POR)
SPAN(SPA/POR/ENG)
POR(POR/SPA/ENG)
FREN(ENG/FRE)
MULTI
ENG ONLY
29” Normal(LG)
29” Normal(ORION)
29” FLAT
27” Normal
25” FLAT
Reserved
Reserved
Reserved
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0~100
0
1
0
1
0
1
0
1
0
1
0
1
0
1
2
3
0
1
2
3
0
1
0
1
2
3
4
5
6
7
North America
Using HOTEL OPT
2 TUNER PIP Only
1 TU PIP or W/O PIP
2 TU PIP
PHILIPPINES
North America
- 9 -
AJUSTE DE CONVERGENCIA Y PUREZA
Precaución:
La convergencia y pureza han sido alineadas de fábrica.
No intente mover estos alineamientos.
Sin embargo, los efectos de componentes receptores
adyacentes, o el reemplazo del tubo de imagen o el yugo de
deflexión pueden requerir reajustar la pureza y convergencia.
¯ Ajuste de Pureza
Este procedimiento NO aplica al yugo pegado y los montajes del
tubo de imagen.
El instrumento debe estar a temperatura ambiente (60 grados F
o más alto) por seis (6) horas y estar operando a corriente de
rayo bajo (fondo oscuro) por aproximadamente 20 a 30 minutos
antes de realizar los ajustes de pureza.
PRECAUCIÓN: No remueva ningún magneto de corrección que
puedan estar adjuntos a la campana del tubo de imagen.
1. Remueva la alimentación AC y desconecte la bobina de
desmagnetización interna.
2. Remueva el yugo del cuello del tubo de imagen.
3. Si el yugo tiene desviador de rayos de tipo cinta, remuévala y
reemplácela con un desviador de rayo de tipo ajustable (siga
las instrucciones proporcionadas con el nuevo desviador de
rayo).
4. Reemplace el yugo en el cuello del tubo de imagen,
temporalmente remueva las tres (3) cuñas de caucho de la
campana del tubo de imagen y luego deslice el yugo
completamente hacia adelante.
5. Reconecte la bobina de desmagnetización interna.
6. Coloque los anillos de bloqueo del desviador de rayos en la
posición de las 9 en punto y los otros tres pares de
indicadores (magnetos de 2, 4 y 6 polos) en la posición de las
12 en punto.
7. Realice los siguientes pasos en el orden dado para preparar
al receptor para el procedimiento de ajuste de pureza.
a. Coloque de frente el receptor en dirección al "norte
magnético".
b. Externamente desmagnetice la pantalla del receptor con el
televisor apagado.
c. Encienda el televisor por aproximadamente 10 segundos
para realizar la desmagnetización interna y luego apague
el TV.
d. Desconecte la bobina de desmagnetización interna.
Permite al termistor enfriarse mientras está realizando el
ajuste de pureza. NO MUEVA AL RECEPTOR DE SU
POSICIÓN AL "NORTE MAGNÉTICO".
e. Encienda el receptor y obtenga un barrido rojo
aumentando el control de la polarización del rojo (CW) y
disminuyendo los controles de polarización para los dos
colores restantes (CCW).
f. Una los dos magnetos redondos en la pantalla del tubo de
imagen en las posiciones de las 3 y 9 en punto,
aproximadamente a una (1) pulgada del borde de la
máscara (use cinta de ambos lados)
YUGO DE DEFLEXIÓN
MONTAJE DEL MAGNETO
DE PUREZA Y CONVERGENCIA
CUÑA
DE CAUCHO
CINTA DE FIBRA DE VIDRIO
MAGNETO DE PUREZA
6-POLOS
4-POLOS
MONTAJE DEL MAGNETO DE CONVERGENCIA
MAGNETOS
DE 6 POLOS
MAGNETO
DE 4 POLOS
POSICIÓN DEL
YUGO DEL
EJE X(PUREZA L/R)
MAGNETO DE PUREZA(2 POLOS)
Loading...
