LG CM24 User manual

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

КОНДИЦИОНЕР

www.lg.com

001

Перед эксплуатацией устройства внимательно прочитайте данное
руководство и сохраните его для использования в будущем.
ƓВ данном устройстве используются фторсодержащие газы,

вызывающие парниковый эффект. (R410A)

СКРЫТЫЙ ПОТОЛОЧНЫЙ КАНАЛ
Перевод инструкции-оригинала

РУССКИЙ ЯЗЫК

2 Внутренний блок

СОДЕРЖАНИЕ

ДЛЯ ЗАПИСЕЙ

Запишите номер модели и серийный номер здесь:

Модель:
Серийный номер:

Вы найдете эти номера на информационной табличке, распо­ложенной сбоку каждого блока.

Наименование поставщика
Дата покупки

n Прикрепите квитанцию к этой странице, чтобы иметь под-

тверждение даты покупки на случай, если потребуется га­рантийное обслуживание.

ПРОЧТИТЕ ЭТО РУКОВОДСТВО

Здесь вы найдете множество полезных советов по правильной эксплуатации и
обслуживанию воздушно-водяного теплового насоса.
Небольшие предупредительные меры с вашей стороны помогут сэкономить вам
массу времени и денег на протяжении срока эксплуатации вашего изделия.
В таблице советов по устранению неполадок вы найдете множество способов ре­шения часто возникающих проблем.
Предварительное ознакомление с таблицей советов по устранению неисправно­стей может избавить вас от необходимости звонить в сервисный центр.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Для ремонта и обслуживания устройства обращайтесь к специали­стам авторизованного сервисного центра.

• Для монтажа устройства обратитесь к установщику.

• Воздушно-водяным тепловым насосом не должны пользоваться
маленькие дети и инвалиды без соответствующего присмотра.

• Не позволяйте детям играть с воздушно-водяным тепловым насо­сом.

• Замена шнура питания должна производиться только авторизован­ным персоналом с использованием сертифицированных комплек­тующих.

• Работы по установке должны проводиться в соответствии с нацио­нальными правилами по установке электрооборудования и только
уполномоченными сотрудниками.

Меры предосторожности

.........3

Мероприятия перед

эксплуатацией ......................6

Описание устройства ..........7

Инструкции по

эксплуатации ......................10

Техническое

обслуживание.....................22

Прежде чем обращаться в

сервисный центр ..............24

Меры предосторожности

Руководство пользователя 3

РУССКИЙ ЯЗЫК

Меры предосторожности

Во избежание травм при использовании изделия, а также для предотвращения материального ущерба необходимо следо­вать инструкциям, приведенным ниже.

n

Неправильное использование вследствие игнорирования инструкции может причинить вред или приведет к поломке.
Уровень опасности классифицируется по следующим обозначениям.

ОСТОРОЖНО

ВНИМАНИЕ

Этот символ указывает на возможность смерти или серьезной травмы.

Этот символ указывает на возможность травмы или только причинения материального ущерба.

n

Значения символов, использованных в настоящей инструкции, соответствуют приведенным ниже.

Избегайте следующих действий.

Следите за соблюдением инструкции.

ОСТОРОЖНО

n Монтаж

Не пользуйтесь размыкателями, ко­торые имеют неисправности или
рассчитаны на меньшую нагрузку.
Подключать устройство следует
только к выделенной цепи.

• Существует риск возгорания или
поражения электрическим током.

Для проведения электротехнических
работ обращайтесь к поставщику, про­давцу, квалифицированному электрику
или в авторизованный сервисный
центр.

•

Не разбирайте и не ремонтируйте из­делие. Существует риск возгорания
или поражения электрическим током.

Всегда заземляйте устройство.

• Существует риск возгорания или
поражения электрическим током.

Прочно закрепите панель и
крышку блока управления.

• Существует риск возгорания или
поражения электрическим током.

Всегда устанавливайте выде­ленную цепь и автоматический
выключатель.

•

Неправильная электропроводка или уста­новка могут привести к возгоранию или
поражению электрическим током.

Используйте автоматический вы­ключатель или плавкий предохрани­тель необходимого номинала.

• Существует риск возгорания или
поражения электрическим током.

Не меняйте и не удлиняйте ка­бель питания.

• Существует риск возгорания или
поражения электрическим током.

Не устанавливайте, не снимайте и не пере­устанавливайте блок самостоятельно.

• Существует риск возгорания, по­ражения электрическим током,
взрыва или травмы.

Будьте осторожны при распа­ковке и монтаже изделия.

•

Можно пораниться об острые края.
Будьте особенно осторожны с краями
корпуса и острыми кромками конден­сатора и испарителя.

Для установки всегда пользуйтесь услугами
поставщика или авторизованного центра.

• Существует риск возгорания, по­ражения электрическим током,
взрыва или травмы.

Не устанавливайте изделие на неис­правные крепежные элементы.

• Это может привести к травме, не­счастному случаю или поврежде­нию изделия.

Убедитесь, что место установки
не разрушится со временем.

•

При разрушении основы, на которой он уста­новлен, кондиционер может упасть, причинив
материальный ущерб, а также привести к по­вреждению имущества и травмам.

4 Внутренний блок

Меры предосторожности

Не допускайте попадания воды
в электрические части.

• Это может привести к возгора­нию, отказу устройства или пора­жению электрическим током.

Не храните и не используйте горючий
газ или другие горючие вещества рядом
с кондиционером воздуха.

• Существует риск возгорания или
отказа изделия.

Не пользуйтесь изделием дли­тельное время в условиях за­мкнутого пространства.

• Это может привести к недостатку
кислорода.

При утечке горючего газа перед
включением изделия от­ключите газ и откройте окно,
чтобы проветрить помещение.

•

Не пользуйтесь телефоном и электри­ческими выключателями. Это может
привести к возгоранию или взрыву.

При возникновении странных
звуков, запахов или дыма из из­делия. Установите размыка­тель в положение или
отсоедините кабель питания.

• Существует риск возгорания или
поражения электрическим током.

Выключите кондиционер и за­кройте окно на время бури или
урагана. Если возможно, перед
началом урагана уберите изде­лие от окна.

• Существует риск травмы, пора­жения электрическим током или
отказа изделия.

Не открывайте впускную ре­шетку изделия во время ра­боты. (Не прикасайтесь к
электростатическому фильтру,
если прибор им оснащен.)

• Существует риск травмы, пора­жения электрическим током,
взрыва или поломки изделия.

Если изделие намочилось (оказа­лось залитым водой или попало
в воду), обратитесь в авторизо­ванный центр по техническому
обслуживанию.

• Существует риск возгорания или
поражения электрическим током.

Будьте осторожны, не допус­кайте попадания воды внутрь
изделия.

• Существует риск травмы, пора­жения электрическим током или
отказа изделия.

n Эксплуатация

Не подключайте и не отклю­чайте розетку питания во время
работы.

• Существует риск возгорания или
поражения электрическим током.

Не прикасайтесь (не переклю­чайте) устройство мокрыми ру­ками.

• Существует риск возгорания или
поражения электрическим током.

Не размещайте рядом с сило­вым кабелем нагревательные и
другие приборы.

• Существует риск возгорания или
поражения электрическим током.

Не включайте кондиционер на­долго, если открыта дверь или
окно при очень высокой влаж­ности воздуха.

• Образование конденсата может
намочить или испортить мебель.

Во время эксплуатации соблю­дайте осторожность, чтобы не
выдернуть и не повредить си­ловой кабель.

• Существует риск возгорания или
поражения электрическим током.

Ничего не кладите на электри­ческий кабель.

• Существует риск возгорания или
поражения электрическим током.

Время от времени продувайте изделие, если оно
эксплуатируется рядом с плитой.

• Существует риск возгорания или поражения элек­трическим током.

Перед чисткой и техническим обслуживанием из­делия отключите главный выключатель.

• Существует риск поражения электрическим током.

Если изделие долго не будет использоваться, от­соедините разъем источника питания или от­ключите размыкатель.

• Существует риск повреждения или поломки изде­лия, а также неправильной работы изделия.

Убедитесь, что никто не может наступить или
упасть на внешний блок.

• Это может привести к травме или повреждению из­делия.

Руководство пользователя 5

РУССКИЙ ЯЗЫК

Меры предосторожности

Избегайте длительного воздей­ствия холодного воздуха на
кожу. (Не сидите под потоком
воздуха.)

• Это может причинить вред здоро­вью.

Не используйте изделие для каких­либо специальных целей, например,
для хранения продуктов, произведений
искусства и т. д. Это бытовой конди­ционер, а не система точной заморозки.

• Существует риск повреждения или
материальных потерь.

Не закрывайте входное или вы­ходное отверстие.

• Это может привести к выходу изде­лия из строя.

Для очистки пользуйтесь мягкой тканью. Не
пользуйтесь агрессивными моющими сред­ствами, растворителями и т. д.

•

Это может привести к возгоранию, пора­жению электрическим током или повреж­дению пластиковых деталей изделия.

Не прикасайтесь к металлическим де­талям изделия при снятии воздушного
фильтра. Они очень острые!

• Это может привести к травмам.

Не вставайте на изделие и не кла­дите на него никаких предметов
(наружные блоки).

• Существует риск возгорания или
отказа изделия.

Всегда вставляйте фильтр плотно. Про­изводите очистку фильтра раз в две не­дели или чаще при необходимости.

• Загрязненный фильтр снижает эф­фективность работы кондиционера
и может привести к поломке или
неправильной работе изделия.

Не засовывайте руки или другие предметы во
входные и выходные воздушные отверстия во
время работы кондиционера.

• Здесь есть острые и подвижные де­тали, которые могут стать причиной
травмы.

Не пейте воду, отводимую из из­делия.

• Это негигиенично и может нанести
серьезный вред здоровью.

При попадании жидкости из батареек на кожу или
одежду необходимо немедленно смыть ее водой. За­прещается пользоваться пультом управления в слу­чае протекания батареек.

• Химические вещества, содержащиеся в батарейке,
могут вызвать возгорание или нанести вред здоровью.

При случайном попадании жидкости из батарей в по­лость рта, прополощите рот и обратитесь к врачу.
Запрещается пользоваться пультом управления в
случае протекания батареек.

• Химические вещества, содержащиеся в батарейке,
могут вызвать возгорание или нанести вред здоровью.

При проведении чистки или тех­нического обслуживания конди­ционера пользуйтесь устойчивым
табуретом или стремянкой.

• Будьте осторожны и избегайте
травм.

Следует заменять батарейки в пульте управле­ния только новыми батарейками того же типа.
Не рекомендуется устанавливать старые бата­рейки вместе с новыми, а также использовать
батарейки разных типов.

• Существует риск возгорания или
взрыва.

Не пытайтесь разбирать или пере­заряжать батареи. Не кидайте ба­тареи в огонь.

• Это может привести к пожару или
взрыву.

n Монтаж

ВНИМАНИЕ

Всегда проверяйте изделие на нали­чие утечки газа (хладагента) после
установки или ремонта изделия.

• При низком уровне хладагента может
произойти поломка изделия.

Чтобы обеспечить правильный
отвод воды, правильно устано­вите сливной шланг.

• Плохое соединение может приве­сти к утечке воды.

Держите изделие горизон­тально даже во время монтажа.

• Чтобы избежать вибрации или
утечки воды.

n Эксплуатация

Не устанавливайте изделие в местах,
где шум или нагретый воздух от наруж­ного блока может повредить окружаю­щие предметы или помешать людям.

• Это может создать проблемы для
соседей.

Поднимать и транспортировать
изделие должны не менее двух
человек.

• Избегайте травм.

Не устанавливайте изделие в местах,
где оно будет подвержено непосред­ственному воздействию морского воз­духа (солевого тумана).

•

Это может привести к коррозии изделия.
Коррозия, в частности, конденсатора и
ребер испарителя, может привести к не­правильному функционированию изде­лия или недостаточной эффективности.

6 Внутренний блок

Перед началом эксплуатации

Перед началом эксплуатации

1. Для выполнения установки обратитесь к специалисту по установке.

2. Обеспечьте выделенную электрическую цепь.

1. Длительное нахождение в прямом потоке воздуха может причинить вред вашему здоровью.
Не оставляйте надолго в прямом воздушном потоке людей, животных и растения.

2. При эксплуатации рядом с плитой или нагревательными устройствами чаще проветривайте помеще­ние во избежание возникновения недостатка кислорода.

3. Не пользуйтесь кондиционером для тех целей, для которых он не предназначен (для хранения точных
устройств, пищи, произведений искусства, охлаждения растений и домашних животных).
Это может привести к их порче.

1. Не прикасайтесь к металлическим деталям агрегата при удалении воздушного фильтра. Можно поре­заться об острые металлические края.

2. Не мойте внутренние детали кондиционера водой. Вода может нарушить изоляцию и привести к по­ражению электрическим током.

3. При чистке блока сначала отключите питание и размыкатель.
Во время работы вентилятор крутится с очень высокой скоростью.
Существует возможность поражения, если во время чистки внутренних деталей блока на нем слу­чайно повысится напряжение.

Для проведения ремонта и обслуживания обратитесь в ближайший авторизованный сервисный центр.

Подготовка к работе

Использование

Чистка и обслуживание

Ремонт

Руководство пользователя 7

РУССКИЙ ЯЗЫК

Описание устройства

Описание устройства

1: Внутренний блок
2: Наружный блок
3: Пульт дистанционного упавления
4: Впускное отверстие
5: Выпускное отверстие
6: Трубы для циркуляции

хладагента, соединительная

электропроводка
7: Сливной трубопровод
8: Провод заземления

Заземлите внешний блок для

предотвращения поражения

электрическим током.

Если используется заказная
система управления, узнайте у
продавца товаров компании LG,
какие операции соответствуют
вашей системе.

Пульт дистанционного Пульт дистанционного
управленияуправления

Пульт дистанционного
управления

2

8

4

5

3

Воздухозаборные
отверстия

1

Воздухов­ыпускные
отверстия

6

7

Спаренная система или система одновременного использования

Пульт дистанционного
управления

Название и функции деталей

Операции перед эксплуатацией

Описание устройства

8 Внутренний блок

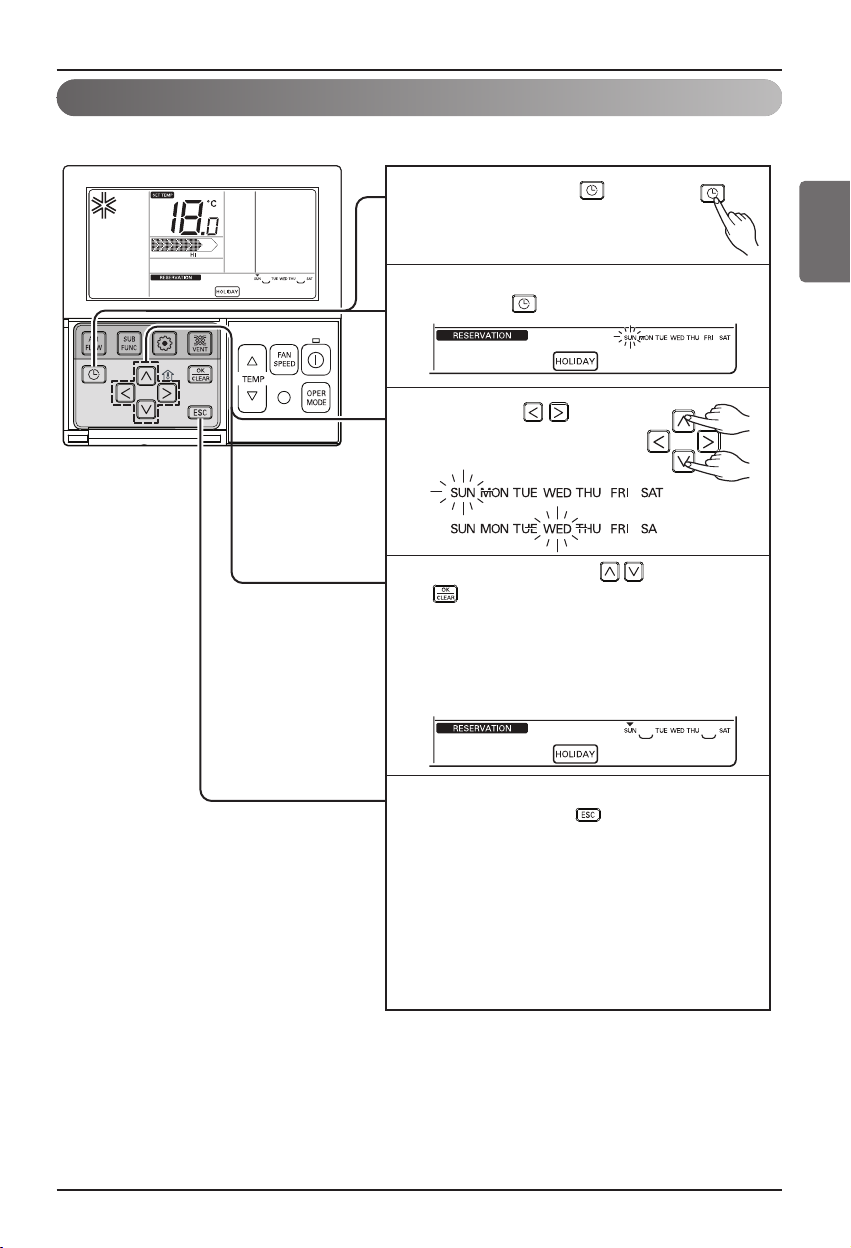

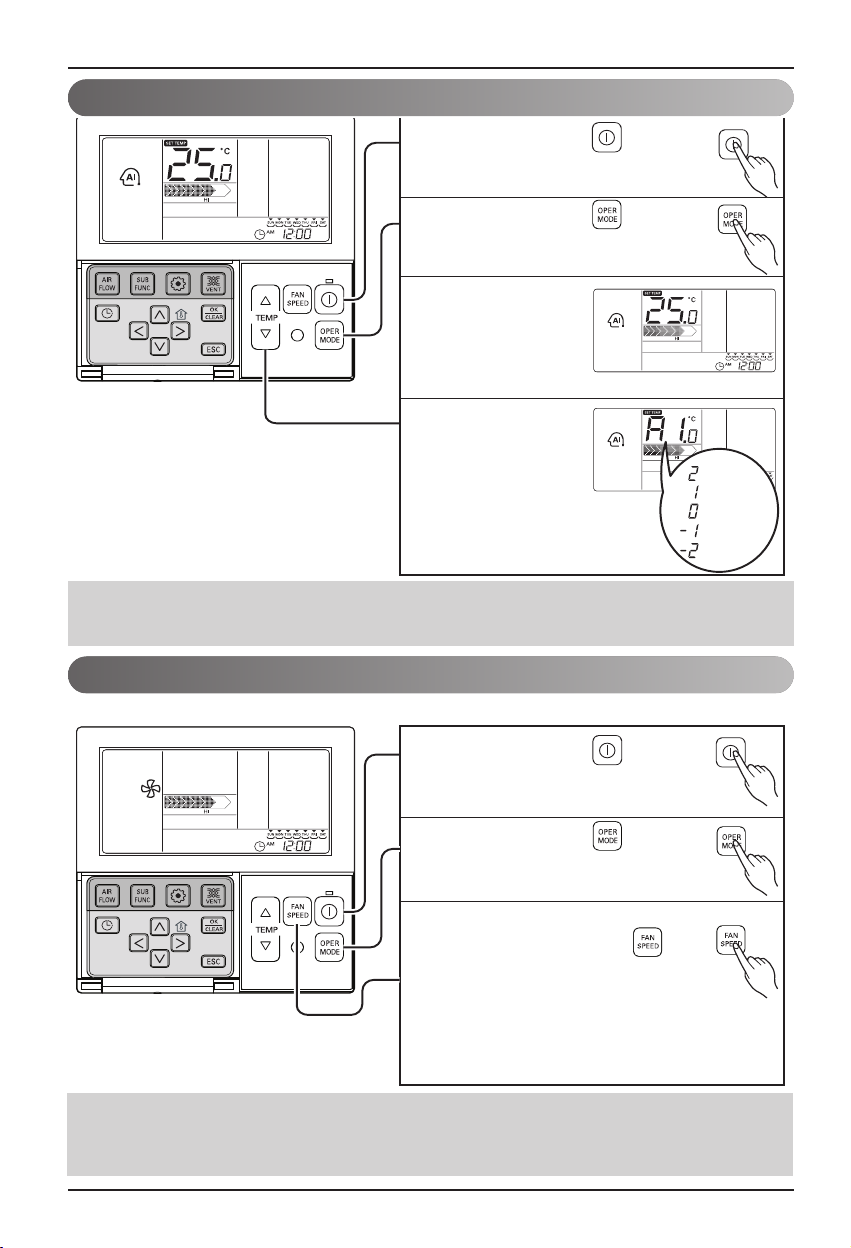

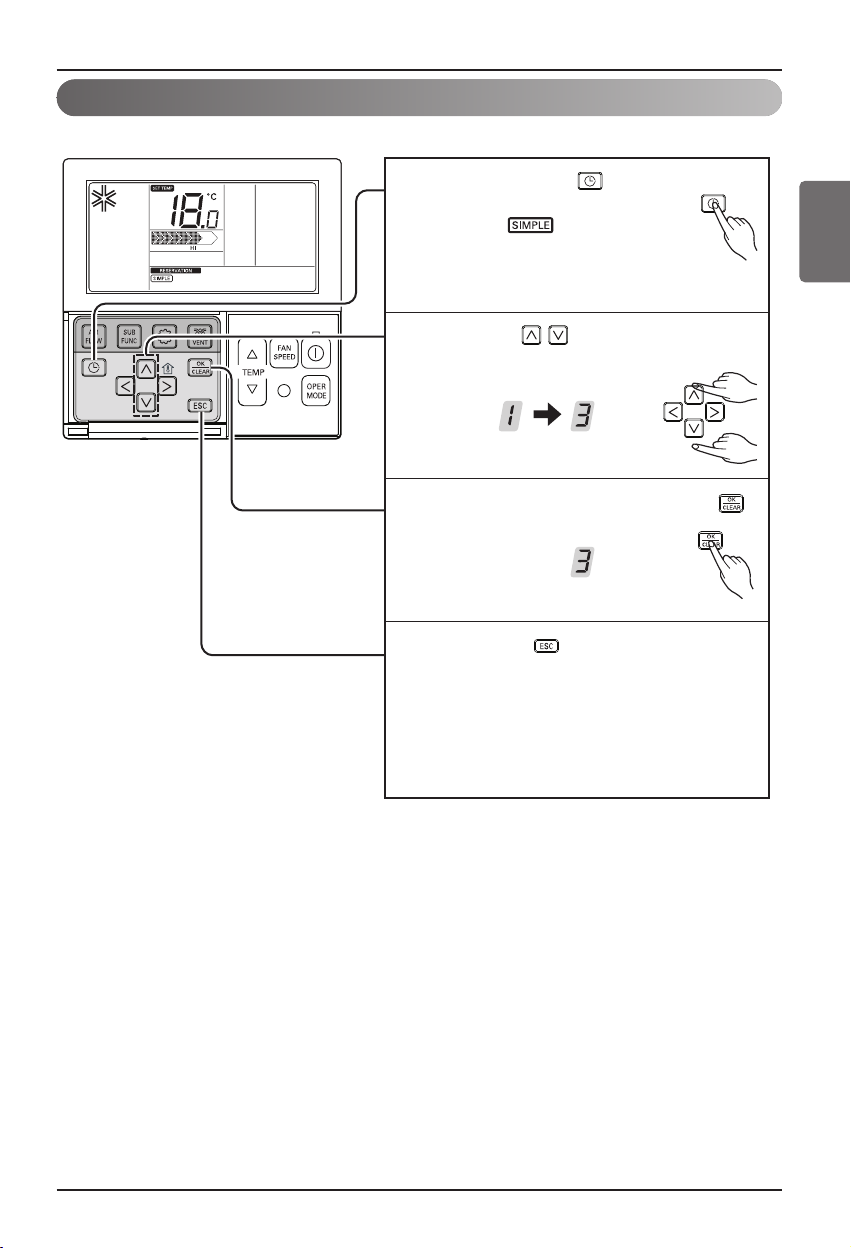

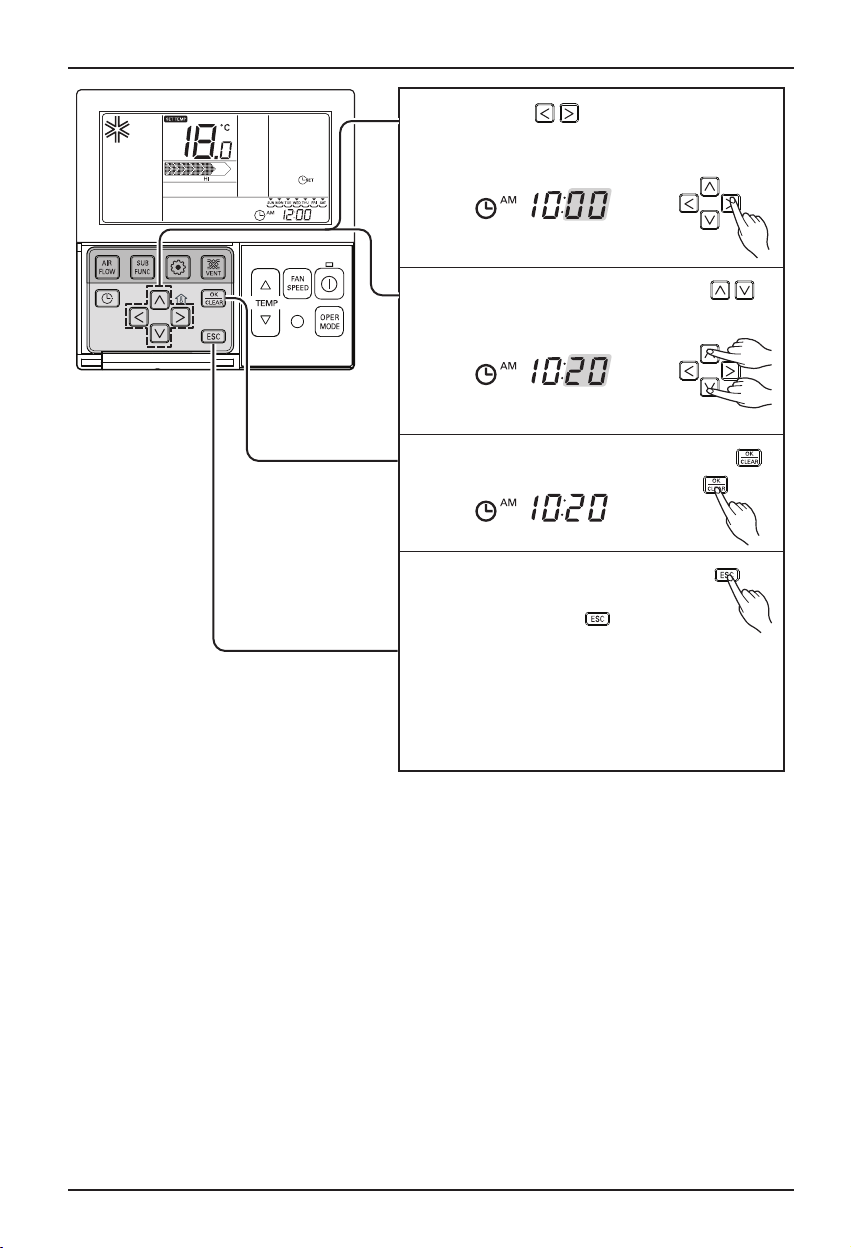

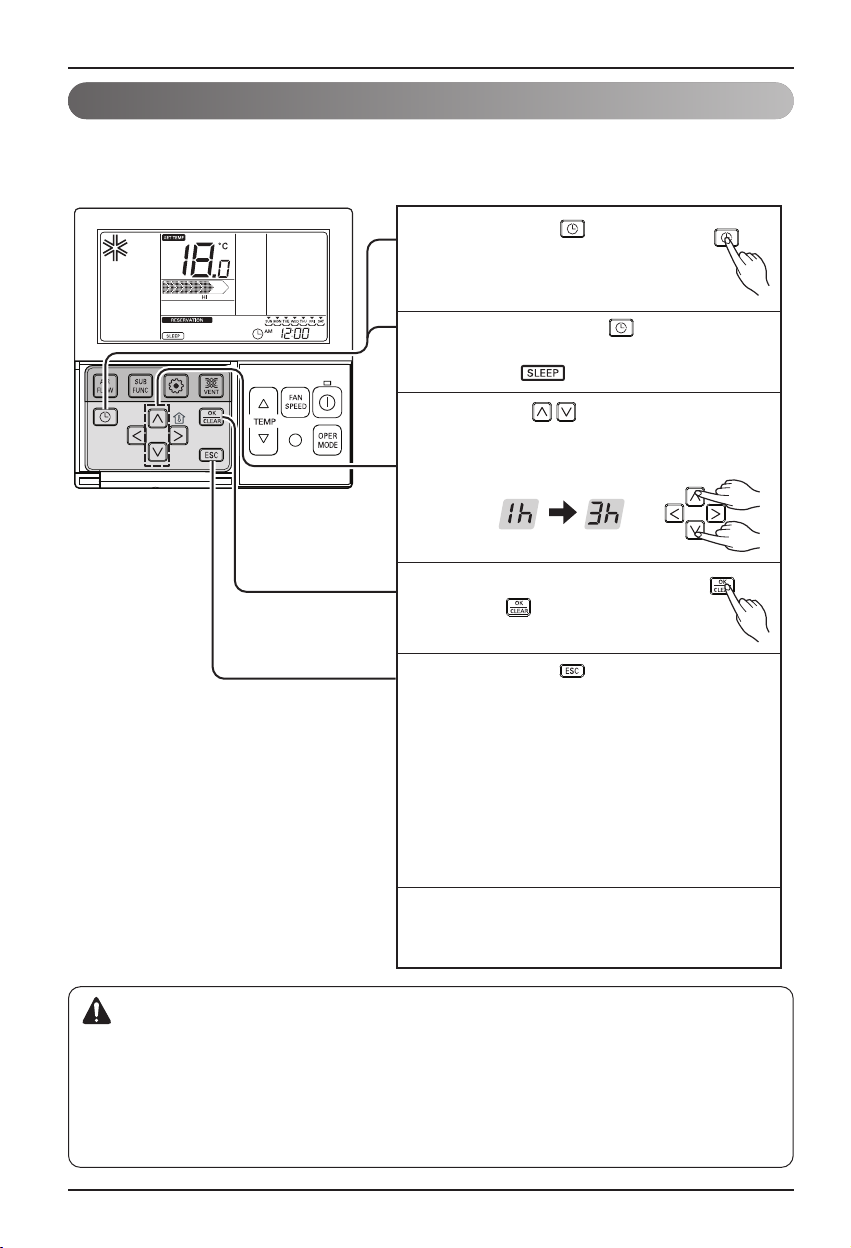

Пульт проводного дистанционного управления

h Температура, отображаемая на экране, может отличаться от действительной температуры в

помещении, если пульт ДУ подвергается воздействию прямых солнечных лучей или находится рядом
с источником тепла.

h Устройство может отличаться от описанного выше в зависимости от используемой модели.
h Если вы пользуетесь системой одновременного использования, при нажатии кнопки ДУ система

начнет работать примерно через 1-2 минуты.

ПРИМЕЧАНИЕ

Прикрепите справочную табличку на внутренней
стороне дверцы.
Выберите язык в соответствии со страной
проживания.

1

4

5

7

11

10

9
8

2
3

6

13

12

14

15

j Некоторые функции могут не работать и не отображаться в зависимости от типа

устройства.

ЭКРАН ИНДИКАЦИИ
ОПЕРАЦИЙ

КНОПКА УСТАНОВКИ ТЕМПЕРАТУРЫ
КНОПКА СКОРОСТИ ВЕНТИЛЯТОРА
КНОПКА ВКЛ/ВЫКЛ
КНОПКА ВЫБОРА РЕЖИМА

РАБОТЫ
ПРИЕМНИК СИГНАЛОВ С

ПУЛЬТА БЕСПРОВОДНОГО ДУ

•

Некоторые устройства не
принимают беспроводные
сигналы.

КНОПКА ВОЗДУШНОГО ПОТОКА
КНОПКА ПОДФУНКЦИИ
КНОПКА НАСТРОЙКИ ФУНКЦИЙ
КНОПКА ВЕНТИЛЯЦИИ

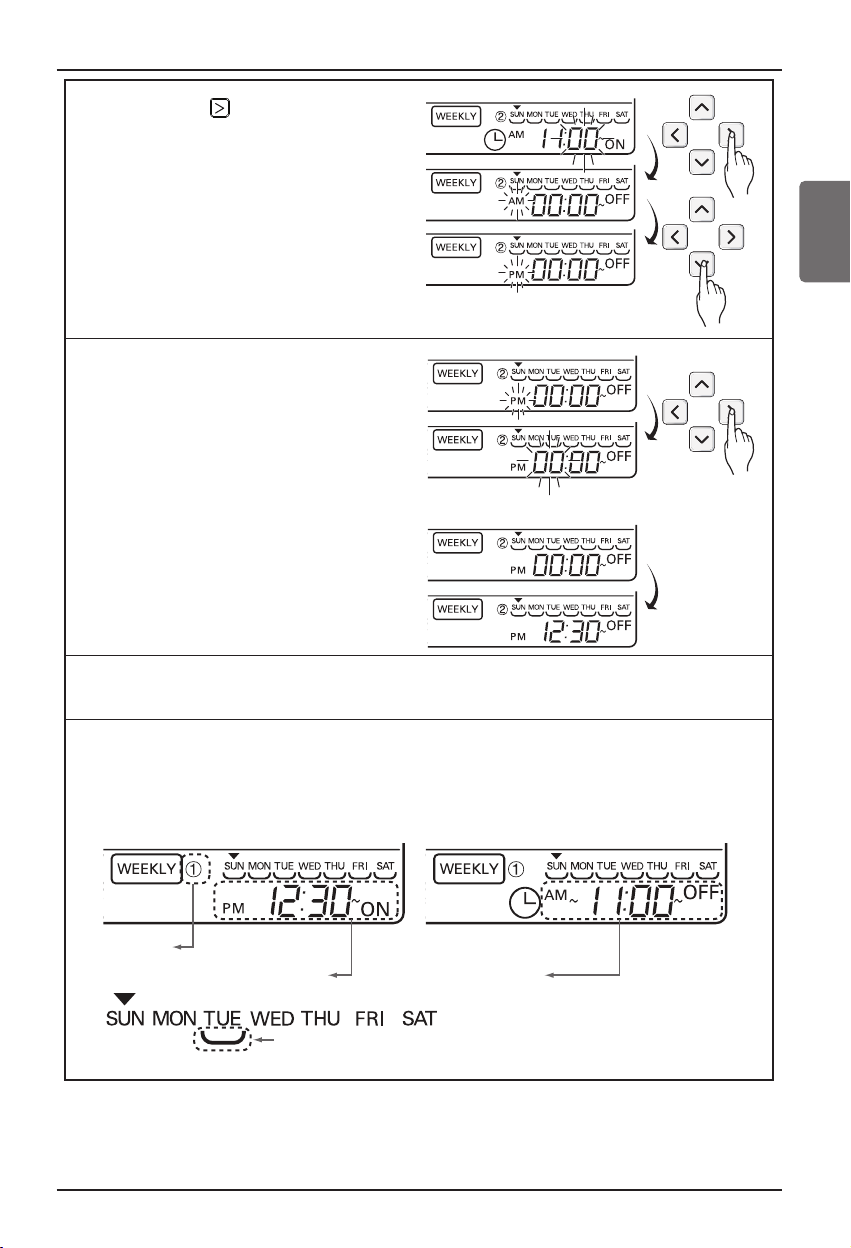

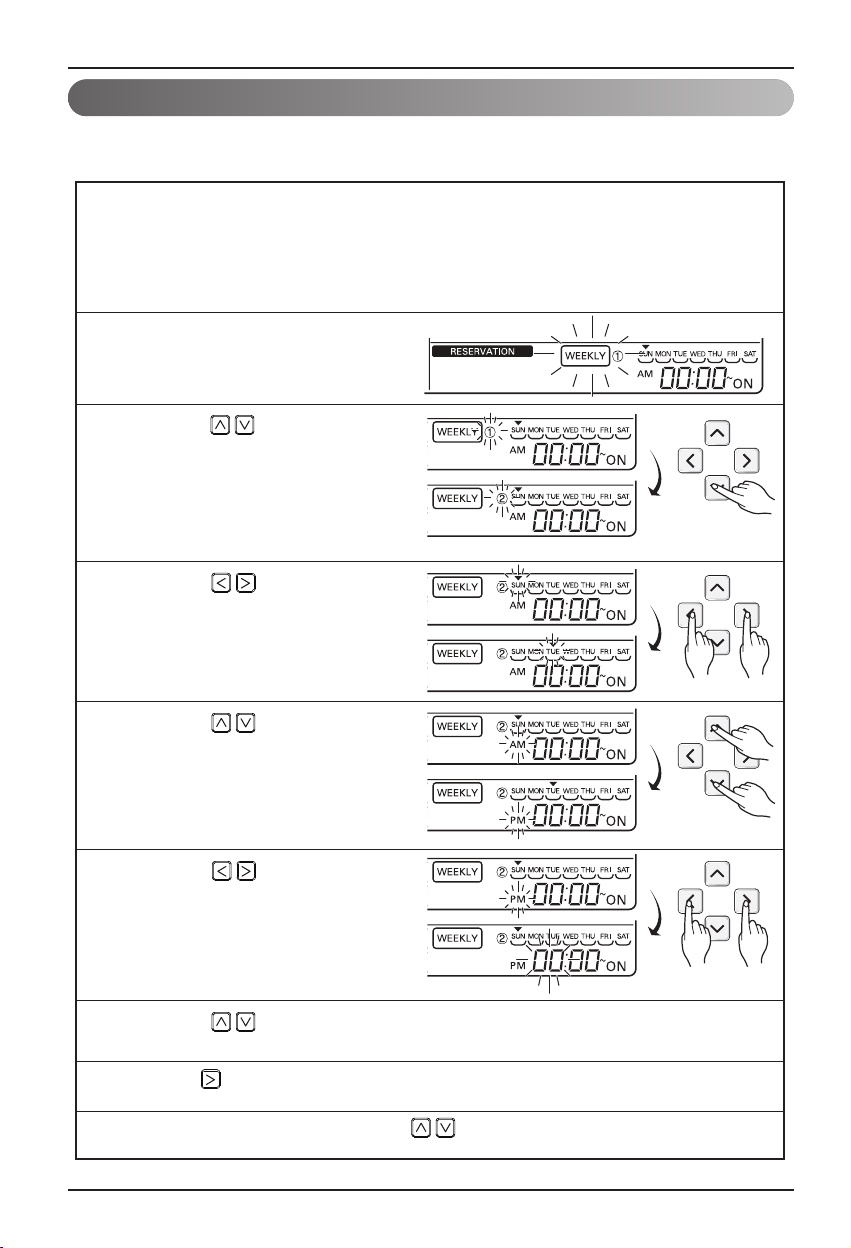

ГРАФИК РАБОТЫ

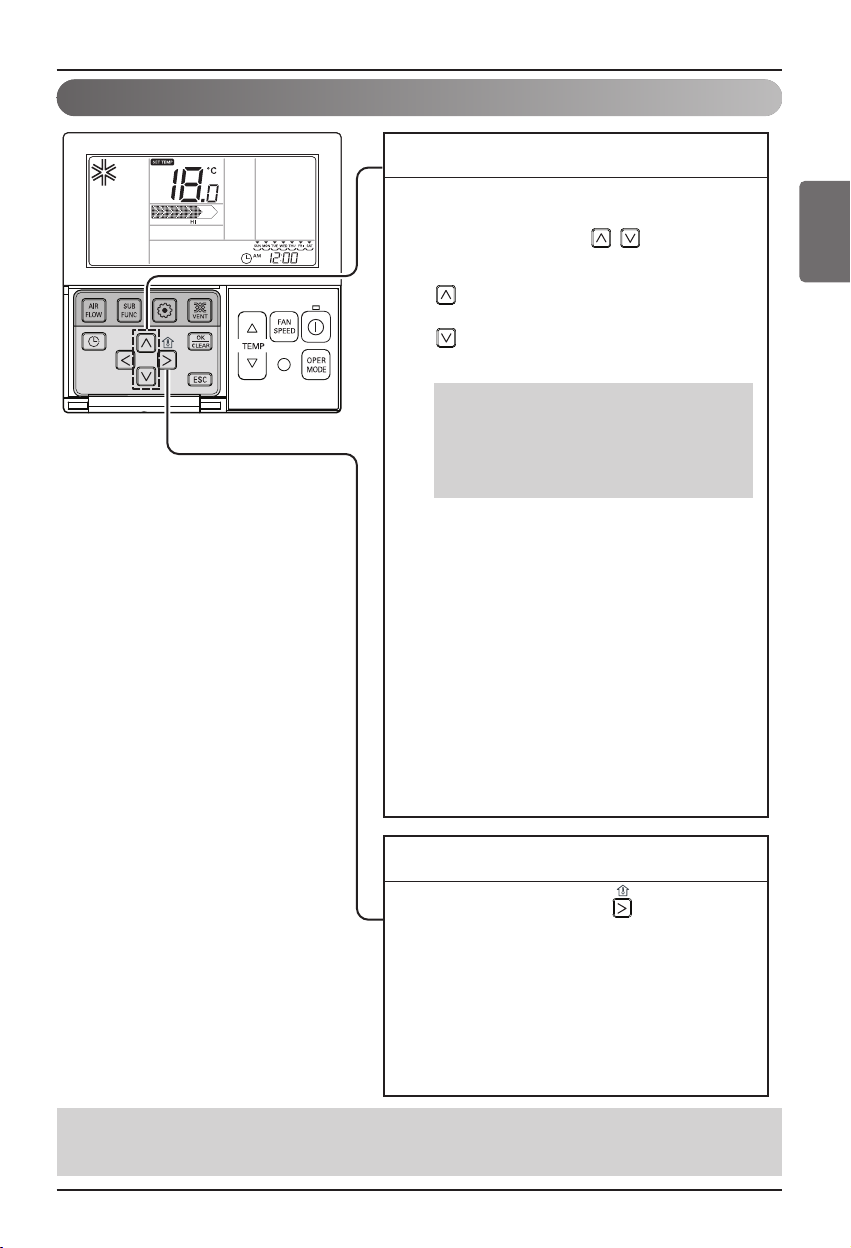

КНОПКИ ВВЕРХ, ВНИЗ, ВЛЕВО, ВПРАВО

•

Для проверки температуры в
помещении нажмите кнопку
( ).

КНОПКА КОМНАТНОЙ ТЕМПЕРАТУРЫ
КНОПКА УСТАНОВКИ/ОТМЕНЫ
КНОПКА ВЫХОДА

1

2
3
4
5

6

7
8

9
10
11
12

13
14
15
