KULLANICI EL KİTABI

Bu ürünü kullanmaya başlamadan önce “GÜVENLİK TALİMATLARI” dikkatlice okuduğunuzdan emin olun.

Lütfen bu Kullanıcı El Kitabını kullanıcının kolayca erişebileceği bir yerde tutun.

Ürün ev temizliği gibi iç mekan kullanımına göre tasarlandığı için ticari, deneysel veya endüstriyel amaçlarla kullanılmamalıdır.

Satın aldıktan sonra ilk kullanımdan önce ürünün bataryasını tam olarak şarj ettiğinizden emin olun.

TR TÜRKÇE

www.lg.com

MFL69883635

İÇİNDEKİLER	Bu el kitabında satın aldığınızdan
	farklı modellerin görselleri veya
	içerikleri olabilir.
	Bu el kitabı imalatçı tarafından
	revize edilebilir.

GÜVENLİK TALİMATLARI..........................................	4
Güvenlik Mesajları........................................................	4
KURULUM.................................................................	11
Parçalar ve Teknik Özellikler......................................	11
Şarj İstasyonunun Kurulumu .....................................	14
Aksesuarların Saklanması..........................................	18
ÇALIŞTIRMA.............................................................	19
Başlarken....................................................................	19
Bataryayı Şarj Etme....................................................	20
Nozulları Kullanma.....................................................	22
Araçları Kullanma.......................................................	22
BAKIM.......................................................................	25
Aleti Temizleme .........................................................	25
SORUN GİDERME....................................................	29
Servisi Çağırmadan Önce..........................................	29
YETKILI SERVISLER................................................	31
GARANTİ...................................................................	42
ÖNEMLİ UYARILAR...................................................	44

Rev.00_022020

GÜVENLİK TALİMATLARI

Güvenlik Mesajları

Güvenlik Mesajlarını Okuma

Aşağıdaki güvenlik kılavuzları cihazın güvenli olmayan veya yanlış kullanımından kaynaklanabilecek beklenmedik riskleri veya hasarları önlemek içindir.

Kılavuzlar aşağıda açıklandığı gibi “UYARI” ve “DİKKAT” olarak ayrılmıştır.

Bu sembol, riske neden olabilecek konuları ve işlemleri belirtmek için gösterilir. Bu sembolün bulunduğu kısmı dikkatle okuyun ve riskten kaçınmak için talimatları izleyin.

UYARI

Bu, talimatlara uyulmamasının ciddi yaralanmaya ve ölüme neden olabileceğini ifade etmektedir.

DİKKAT

Bu, talimatlara uyulmamasının hafif yaralanmaya ve cihazda hasara neden olabileceğini ifade etmektedir.

UYARI

Ürünü kullanırken patlama, yangın, ölüm, elektrik çarpması, insanların yaralanmasına veya haşlanmasına dair riski azaltmak için aşağıdakiler de dahil temel tedbirleri uygulayın:

Teknik Güvenlik

•• Bu cihaz, denetim altındayken veya cihazın güvenli bir şekilde kullanımıyla ilgili talimat verildiyse ve dahil olan tehlikeleri anladılarsa 8 yaş ve üzeri çocuklar ve azalmış fiziksel, duyusal veya mental kabiliyete sahip veya tecrübe ve bilgi eksikliği olan insanlar tarafından kullanılabilir. Temizlik ve kullanıcı bakımı denetimsiz çocuklar tarafından yapılmamalıdır.

•• Elektrik kablosu hasarlıysa olası bir tehlikeden kaçınmak için LG Electronics servis merkezi veya bayisi tarafından değiştirilmelidir.

•• Çocukların cihazla oynamasına veya cihaza asılmasına izin vermeyin.

•• Cihazı ıslak yüzeyde kullanmayın.

•• Diğer cihazların kablolarını temizlenecek alanın dışına yerleştirin.

Batarya

•• Asla diğer cihazların bataryasını, adaptörünü ve şarj istasyonunu bu cihazla birlikte kullanmayın. Yalnızca LG Electronics tarafından temin edilen batarya ve şarj istasyonunu kullanın.

•• Asla bu cihazın bataryasını, adaptörünü ve şarj istasyonunu diğer cihazlarla birlikte kullanmayın.

•• Sızdırıyorsa veya şekli değişmişse bataryayı kullanmayın. Cilt veya gözler batarya sıvısıyla temas ederse etkilenen alanı derhal temiz su kullanarak iyice yıkayın ve tıbbi yardıma başvurun.

•• Şarj tutamaz hale geldiyse bataryayı değiştirin.

•• Bataryayı değiştirme yöntemi için Şarj Etme bölümü talimatlarına bakın.

•• Cihazı atarken bataryayı cihazdan çıkarttığınıza emin olun.

•• Bataryayı taşırken veya atarken tüm yerel kurallara ve düzenlemelere uyun.

Batarya Teknik Özellikleri

•• Bir veya iki batarya temin edilmiştir, batarya sayısı satın alınan modele bağlı olarak değişir.

Model İsmi	EAC63382***
Tip	Şarj Edilebilir Lityum-iyon Batarya
Nominal Kapasite	25.55 V	, 2000 mAh

Kurulum

•• Elektrik çarpması veya yangından kaçınmak için cihazı suya, yağmura veya yüksek neme maruz kalabileceği yerlerde kurmayın, şarj etmeyin veya saklamayın.

•• Cihazı iyi havalandırılmış bir yerde kurun, şarj edin ve saklayın.

•• Yanıcı gaz, endüstriyel yağ veya metalik toz sızıntısı riski olan yerlerde cihazı kullanmaktan kaçının.

•• Cihazı, elektrik kablosunu veya fişi ısıtma cihazlarının veya açık alevlerin yakınında saklamayın veya kurmayın.

•• Şarj istasyonunu sabit, terazide bir yüzeye kurun.

•• Takılmayı önlemek için zemin standı modu kurulumları sağlanan stant bağlantı vidası, bağlantı bloğu ve çift taraflı bant kullanılarak duvara bağlanmalıdır.

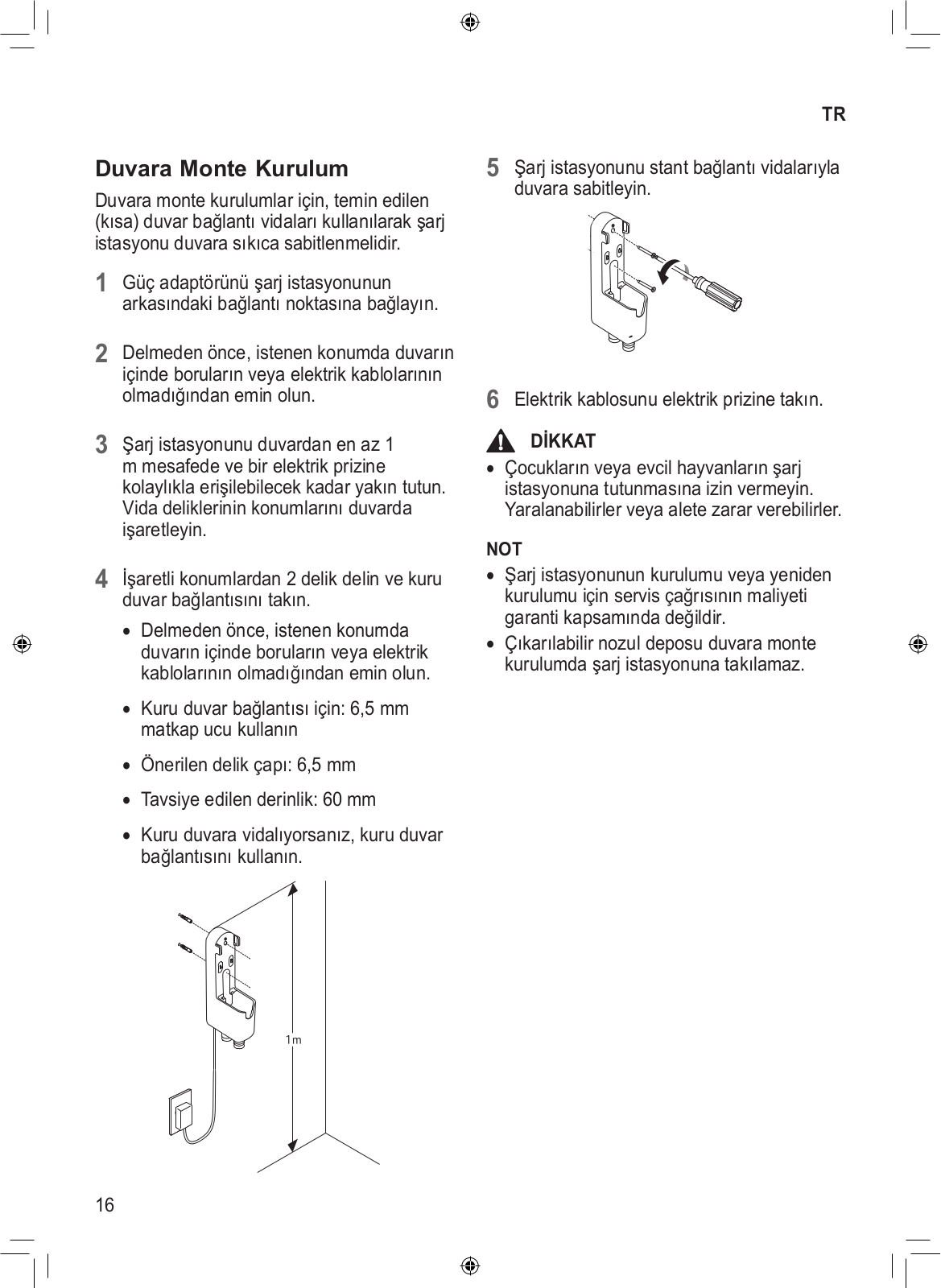

•• Duvara monte kurulumlarda sağlanan duvar bağlantı vidaları kullanılarak şarj istasyonu duvara sıkıca sabitlenmelidir.

•• Bağlantı vidalarını yalnızca beton veya benzeri katı yüzeylere iliştirirken kullanın.

•• Asla arkadaki alanda cebri boru, tesisat, havalandırma veya kablolar olup olmadığını kontrol etmeden duvarı delmeyin.

•• Cihazı 5 °C altındaki veya 38 °C üzerindeki sıcaklıklarda kullanmayın veya saklamayın.

•• Cihazı donma derecesi altındaki sıcaklıklara veya dış hava koşullarına maruz kaldığı yerlerde saklamayın veya kurmayın.

•• Cihazı kurarken veya taşırken elektrik kablosunu veya fişi sıkıştırmamaya, ezmemeye veya hasara uğratmamaya dikkat edin.

Çalıştırma

•• Cihazı kullanmadan önce tüm talimatları okuyun ve bu talimatları kaydedin.

•• Yalnızca bu el kitabında açıklandığı gibi kullanın. Yalnızca imalatçının önerdiği eki kullanın.

•• Bu cihaz yalnızca normal iç mekan ev kullanımı için tasarlanmıştır. Konut harici, ticari veya endüstriyel uygulamalarda kullanılmamalıdır.

•• Cihazı herhangi bir dış mekan konumunda, garaj ortamında veya ıslak yüzeyde kullanmayın veya saklamayın.

•• Bu cihaz yalnızca 100 V - 240 V ~ 50/60 Hz. Cihazı kullanma niyetinde olduğunuz yerdeki elektrik teknik özelliklerini kontrol ettiğinizden emin olun.

•• Elektrik kablosunu, fişi veya cihaz kontrollerini ıslak elle ellemeyin.

•• Kablo veya fişteki tüm nemi veya kiri kuru bir bezle silin.

•• Elektrik kablosunu fişi kullanarak prizden çekin, kabloya değil. Kablodan çekmek zarar verebilir ve elektrik çarpması veya yangınla sonuçlanabilir.

•• Hasarlıysa, bozuksa, kısmi olarak sökülmüşse veya hasarlı kablo veya fiş dahil parçaları eksik veya bozuksa asla cihazı kullanmayı denemeyin. Yardım için yetkili LG Electronics servis merkezine veya bayisine götürün.

•• Elektrik kablosuna bükmek için aşırı güç uygulamayın veya ağır bir nesnenin altına koymayın çünkü bunlar kabloya zarar verir.

•• Bu cihazla birlikte çoklu priz adaptörleri kullanmayın. 10Akapasiteli bir elektrik prizi kullandığınızdan emin olun.

•• Cihazın fişini hasarlı veya gevşek bir prize takmayın.

•• Cihaz uzun bir süre kullanılmayacaksa elektrik kablosu fişten çektiğinizden emin olun.

•• Elektrik kablosuna zarar vermeyin, üzerinde değişiklik yapmayın, aşırı bükmeyin, burmayın, çekmeyin, sıkıştırmayın veya ısıtmayın.

•• Cihazı kullanmadan önce zemindeki tüm kablo veya telleri çıkartın.

•• Elektrik kablosunu prizden çekerken parmaklarınızla elektrik prizinin tırnaklarına dokunmaktan kaçının.

•• Elektrik kablosunu kilim veya halıyla örtmeyin.

•• Elektrik kablosunu gevşek olmayacak şekilde sıkıca duvar prizine itin.

•• Ürün suya daldırılmışsa, kullanmaya devam etmeden önce talimatları almak için bir LG Electronics servis merkezine veya bayisine danışın.

•• Üründen garip sesler çıkıyorsa veya koku ya da duman yayılıyorsa, kullanmayı bırakın ve bir LG Electronics müşteri bilgilendirme merkeziyle iletişim kurun.

•• Yalnızca eğitimli LG Electronics teknisyenleri veya servis personeli aleti sökebilir, onarabilir veya değiştirebilir.

•• Aletin veya şarj istasyonunun üzerindeki bir deliğe veya boşluğa pim, çivi veya bıçak gibi keskin bir metal nesne yerleştirmeyin.

•• Bu aletle sıvıları çekmeyin.Aletin veya şarj istasyonunun için su, içecek veya deterjan girmediğinden emin olun.

•• Aletin bıçakların, raptiyelerin, testerenin, keskin nesnelerin veya sıcak ya da soğuk küllerin

üzerinden geçmesine izin vermeyin.

•• Çocukların aleti kullanmasına izin vermeyin.

•• Çocukların veya evcil hayvanların kullanım, şarj veya depolama sırasında alete yaklaşmasına izin vermeyin.

•• Nozulu veya aletleri ağzınıza sokmayın.

•• Elbiseleri ve saçları, parmakları ve vücudun diğer parçalarını açıklıklardan ve hareketli parçalardan uzak tutun.

•• Aleti emiş giriş çıkışı tıkalıyken çalıştırmayın.

•• Boya tinerinden, güveye karşı dayanıklı maddelerden, yanıcı tozdan veya diğer patlayıcı ya da zehirli malzemelerden kaynaklanan buharların olduğu kapalı alanda kullanmayın.

•• Kullanmadan önce filtrenin takıldığından emin olun.

•• Çöp kutusu açıkken kullanmayın.

•• Alet veya şarj istasyonu üzerindeki şarj terminallerine dokunmayan veya aletin ya da istasyonun içine elektriklenmiş nesne sokmayın.

•• Kullanılmadığında aleti daima zemin standında veya duvara takılı şarj istasyonunda saklayın.

•• Aleti duvara, sandalyeye veya masaya dayamayın.

•• Ürün şarj istasyonuna koyulduğunda Toprak kaçağı devre kesici takılırsa, aleti derhal şarj istasyonundan çıkarın. LG Electronics müşteri hizmetleri merkeziyle iletişim kurun.

•• Merdivenlerde temizlik yaparken fazladan dikkatli olun.

•• Bir ısıtma cihazını veya yanıcı maddeyi (eter, benzen, alkol, kimyasallar, yanıcı spreyler, böcek ilaçları, oda parfümü veya kozmetikler) aletin yakınlarında kullanmayın veya depolamayın.

•• Sıvı bir maddeyi (su, içecek), kokulu maddeleri (mum, çikolata, evcil hayvan dışkısı), metal nesneleri (bıçaklar, çiviler), tutuşabilir maddeleri, sürfaktanları veya cam kırıklarını bu aletle temizlemeye çalışmayın.

•• Gaz sızıntısı halinde (doğal gaz, propan gazı vs.) bu aleti veya farklı bir aleti çalıştırmayın. Alanı derhal havalandırmak için bir pencere veya kapı açın.

•• Batarya şarj istasyonundayken şarj istasyonunu baş aşağı tutmayın.

•• Bataryayı parçalarına ayırmayın, sökmeyin veya kısa devre yaptırmayın.

•• Aleti ve özellikle bataryayı ısıya, ısıtma cihazına veya doğrudan güneş ışığına maruz bırakmayın.

•• Aleti veya bataryasını doğrudan güneş ışığına maruz kalan bir araç içerisinde tutmayın.

•• Bataryanın içine su, içecek veya deterjan girmesine izin vermeyin

•• Bataryaya fiziksel darbe uygulamayın.

Bakım

•• Şarj istasyonunu temizlerken veya istasyonun bakımını yaparken elektrik kablosunu prizden

çektiğinizden emin olun.

•• Giriş portunu veya çöp kutusunu su veya deterjanla yıkamayın.

•• Çöp kutusunu temizlemek için deterjan, cila veya oda parfümü kullanmayın.

•• Alete yanıcı madde (gaz veya tiner) veya sürfaktan (deterjan veya banyo sabunu) uygulamayın veya püskürtmeyin.

•• Nozullara dokunduktan sonra ellerinizi yıkayın. Nozullar karbon fiber içerir ve temas edilmesi hafif cilt tahrişine neden olabilir.

İmha Etme

•• Ambalaj malzemelerini çocukların ulaşamayacağı yerlerde saklayın.Ambalaj malzemeleri çocuklarda boğulma tehlikesi oluşturabilir.

•• Alet açıldıktan sonra kartonu, plastik torbayı ve diğer ambalaj malzemelerini imha edin. Çocuklar bunları oyun oynamak için kullanabilir. Kilimler, yatak örtüleri veya plastik örtülerle kapalı kartonlar hava geçirmez haznelere dönüşebilir.

•• Bu aleti yerel, eyalete ait veya bölgesel kanunlar ve yönetmeliklere göre imha edin.

•• Bu aleti imha etmeden önce yerel kent konseyiniz veya ilgili hükümet yetkilisiyle iletişim kurun.

DİKKAT

Aleti kullanırken insanların yaralanması, ürünün ve malların arızalanması veya hasar görmesi riskini azaltmak için aşağıdakiler de dahil temel güvenlik önlemlerini takip edin:

Çalıştırma

•• Aşırı ısınmadan kaynaklanan hasarı önlemek için bu alet yerleşik bir güvenlik cihazına sahiptir.Alet uzun süreli kullanımdan sonra aşırı ısınırsa, otomatik olarak kapanabilir. Böyle bir durumda aleti tekrar çalıştırmadan önce iyi havalandırılmış bir yerde yaklaşık yarım saat boyunca soğumaya bırakın.

•• Ürünü darbelere maruz bırakmayın veya düşürmeyin.

•• Kullanılmadığında düşmesini önlemek için aleti şarj istasyonuna sabitleyin.

•• Islak veya nemli filtreler takmayın.

•• Aleti kullanmadan önce su veya yağ gibi sıvıları ve evcil hayvan dışkılarını yerden sildiğinizden emin olun.

•• Ürünü uçucu veya organik çözücülerle (tiner veya aseton) temizlemeyin.

•• Aleti temizlemek için daima yumuşak bir bez kullanın.

•• İnsanlara veya hayvanlara çarpmamak için aleti kullanırken daima etrafınızdakilerin farkında olun.

•• Aleti tekmelemeyin veya alete kuvvet uygulamayın.

•• Şarj istasyonuna alet dışında başta metal veya manyetik bir nesne olmak üzere hiçbir nesne koymayın.

•• Aynı noktayı uzun bir süre tekrar tekrar temizlemeyin.

•• Giriş portundan ven döner fırçadan kaynaklanan titreşim zemine veya halıya zarar verebilir.

•• Aleti veya şarj istasyonunu monte ederken parmaklarınızı sıkışma noktalarından uzak tutun.

•• Bir çocuğun veya evcil hayvanın şarj istasyonuna tutunmasına izin vermeyin.

•• Destek istasyonunun kurulumunda yürürlükteki tüm eyalete ait ve yerel kanunları ve yönetmelikleri izleyin.

•• Şarj istasyonunu duvar kağıdına tutturmak için çift taraflı bant kullanmayın. Şarj istasyonunu tutturmak için temin edilen vidaları kullanın. Şarj istasyonunun ve aletin ağırlığı kağıda hasar verebilir.

•• SiklonAğ Filtresine kuvvet uygulamayın veya darbeye maruz bırakmayın.

•• Çalışma sırasında bataryayı çıkarmayın.

Eski cihazınızın atılması

•• Tüm elektrikli ve elektronik atıklar, devlet ya da yerel yetkililer tarafından belirlenen toplama merkezlerinde ayrı olarak imha edilmelidir.Atık eletrikli ve elektronik aletler belediyeler tarafından kurulan toplama noktalarına teslim edilmeli veya aldığınız yeni ürünü satıcınız adresinize teslim

ederken, satıcınızdan atık elektrikli ve elektronik aletinizi teslim almasını istemelisiniz.

•• Atık ürünün doğru imhası çevre ve insan sağlığı üzerindeki potansiyel olumsuz sonuçların engellenmesine yardımcı olacaktır.

•• Bu işareti içeren ürünler tehlikeli madde içerebilir. Ürünler içerisindeki tehlikeli maddeler çevre kirlenmesine veya yaralanma/ölüme sebebiyet verebilir.

•• AEEE Yönetmeliğine Uygundur.

•• Eski ürününüzün imhası hakkında daha fazla bilgi için lütfen belediyeniz ya da ürünü aldığını mağaza ile iletişime geçiniz. (www.lg.com/global/ recycling)

Atık pillerin/akümülatörlerin imha edilmesi

•• Eğer pil %0,0005 üzerinde civa, %0,002 üzerinde kadmiyum, %0,004 üzerinde kurşun içeriyorsa bu sembol yanında, civa(Hg), kadmiyum(Cd) ve kurşun(Pb) sembolleri de bulunur.

•• Tüm piller/akümülatörler, belediye atık sisteminden ayrı olarak, yerel

makamlarca ya da devlet tarafından belirlenmiş toplama tesislerinde imha edilmelidir.

•• Eski pillerinizin/akümülatörlerinizin doğru şekilde atılması, çevre ve insan sağlığı üzerinde oluşabilecek potansiyel olumsuz sonuçların önlenmesine yardımcı olacaktır.

•• Eski pillerinizin/akümülatörlerinizin imha edilmesi ile ilgili daha ayrıntılı bilgi için lütfen belediye, ilgili yerel çöp toplama hizmet merkezi ya da

ürünü satın aldığınız mağaza ile temasa geçin. (http://www.lg.com/global/ sustainability/environment/take-back-recycling/global-network-europe)

KURULUM

Parçalar ve Teknik Özellikler

Zemin Standı Modu

Duvara Monte Modu

A Adaptör	E
B Alet Tutacaklarıyla Şarj İstasyonu	F
C Batarya	G
D Ürün Gövdesi	H
	I

Uzatma Borusu

Nozul

Zemin Standı Kızağı Zemin Standı Borusu Çıkarılabilir Nozul Deposu

Ürün Gövdesi

A Egzoz Filtresi

B Ön Filtre

C SiklonAğ Filtresi

Aksesuarlar

Dahil Olan Aksesuarlar

* Bu aksesuar yalnızca bazı modellerde mevcuttur.

A Şarj İstasyonu

B Uzatma Borusu

C Adaptör

DYarıkAracı

EBirleştirmeAracı

F Ön Filtre

G Batarya (Çift Batarya*)

Nozullar

A Multi Yüzey Power Drive başlığı*

B Sert zemin Power Drive başlığı* C Yatak takımı Dövme başlığı*

Kurulum Kiti

A Zemin Standı Kızağı*

BZemin Standı Borusu*

CÇıkarılabilir Nozul Deposu*

D Duvar Bağlantı Bloku*

E Çift Taraflı Bant*

F Kuru Duvar Bağlantısı*

G Duvar Bağlantı Vidası*

H Stant Bağlantı Vidası*

Aletler ve Aksesuar Çantası

A Zorlu KirAracı*

BŞilteAracı*

CÇokAçılıAraç*

D Esnek YarıkAracı*

E Esnek Hortum Uzantısı*

F Aksesuar Çantası*

NOT

Bataryalar, egzoz filtresi ve ön filtrenin nihayetinde değiştirilmesi gerekir. Sorun devam ederse LG Electronics müşteri hizmetleri departmanına başvurun.

Teknik özellikler

Alet

Model	A9**********
Boyutlar	260 mm (G) x 270 mm (D) x 1120 mm (Y)
Ağırlık	Yaklaşık 2,7 kg
Güç Tüketimi	Turbo Modunda 400 W (Maksimum 450 W)
	Güç Modunda 250 W
	Normal Modda 80 W
Batarya	Turbo Modda 6 dakikaya kadar
Çalışma Süresi	Güç Modunda 9 dakikaya kadar
	Normal Modda 30 dakikaya kadar (Güç Tahrik Nozulu ile)
	Normal Modda 40 dakikaya kadar (Güç Tahrik Nozulu olmadan)

Şarj Cihazı Adaptörü

Giriş	100 V - 240 V~ 50/60 Hz
Çıkış	29.4 V

•• Boyutlar, monte edilmiş ürün gövdesi, uzatma borusu ve nozul için verilmiştir.

•• Batarya çalışma süresi, şarjı tam dolu bataryanın LG Electronics test standardı uyarınca kullanılmasının sonucudur. Sonuçlar, fiili kullanım ortamı ve kullanım süresine bağlı olarak farklılık gösterebilir.

•• Güç Tahrik Nozulu, nozulun temizlik başlığını doğrudan döndüren doğrudan döndürücülü motor içerir.

Şarj İstasyonunun Kurulumu

Zemin Standı Kurulumu

Şarj istasyonunu sert ve düz bir yüzeye kurun.

UYARI

•• Takılmayı önlemek için zemin standı modu kurulumları sağlanan stant bağlantı vidası, bağlantı bloğu ve çift taraflı bant kullanılarak duvara bağlanmalıdır.

DİKKAT

•• Aleti veya şarj istasyonunu monte ederken parmaklarınızı sıkışma noktalarından uzak tutun.

•• Çocukların veya evcil hayvanların şarj istasyonuna tutunmasına izin vermeyin. Yaralanabilirler veya alete zarar verebilirler.

•• Aletin zarar görmesini veya kişisel yaralanmayı önlemek için ambalajı açarken

ürün parçalarının düşmemesine özen gösterin.

•• Şarj istasyonunu duvar kağıdına tutturmak için çift taraflı bant kullanmayın. Şarj istasyonunun ve ürün gövdesinin ağırlığı kağıda hasar verebilir.

1	Şarj istasyonuna, ürün gövdesine ve
1	nozula takılı koruyucu filmi çıkarın.
	•• Filmin çıkarılmaması ürün
	performansını etkileyebilir.
2	Zemin standı kızağı B sert ve düz bir
2	zemine yerleştirin ve zemin standı

borusunu A takın.

•• Birleştirildikten sonra zemin standı kızağı ve zemin standı borusu sökülemez.

3 Elektrik kablosunu zemin standı borusunun arkasındaki kablo koruyucuya C düzgün bir şekilde klipsleyin.

4 Şarj istasyonunu D zemin standı borusunun E üstüne takın.

•• Şarj istasyonu gerekirse sökülebilir. Sökmek için zemin standı kızağını sabit tutun ve şarj istasyonunu yukarı çekin.

5 Güç adaptörünü F şarj istasyonunun arkasındaki bağlantı noktasına bağlayın.

6	Bir delik delin ve kuru duvar bağlantısını
	G takın.

•• Delmeden önce, istenen konumda duvarın içinde boruların veya elektrik kablolarının olmadığından emin olun.

•• Kuru duvar bağlantısı için: 6,5 mm matkap ucu kullanın

•• Önerilen delik çapı: 6,5 mm

•• Tavsiye edilen derinlik: 60 mm

•• Kuru duvara vidalıyorsanız, kuru duvar bağlantısını kullanın.

7	Şarj istasyonunu stant bağlantı vidasıyla
	H duvara sabitleyin.

Çift Taraflı Bant Kullanma

Duvar bağlantı blokunu A şarj istasyonuna ve duvara takmak için çift taraflı bant kullanın.

•• Çift taraflı bandı duvar kağıdı üzerinde kullanmayın.

•• Çift taraflı bandın orta kısmını çıkarın.

Duvar bağlantı blokunu bant kullanarak

şarj istasyonuna takın.

•• Çift taraflı bandın ikinci parçasını duvar bağlantı blokunun diğer tarafına takın ve şarj istasyonunu geçici olarak duvarda istenen yere sabitlemek için kullanın.

8 Elektrik kablosunu elektrik prizine takın.

+ 37 hidden pages
