LG 65SM5B-B QUICK SETUP GUIDE

Download

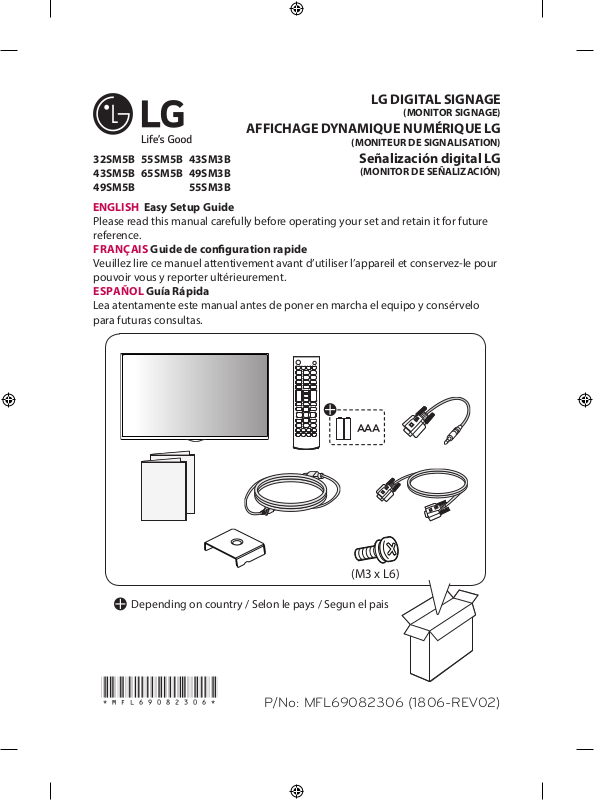

LG DIGITAL SIGNAGE
(MONITOR SIGNAGE)
AFFICHAGE DYNAMIQUE NUMÉRIQUE LG
(MONITEUR DE SIGNALISATION)
32SM5B 43SM5B 49SM5B
ENGLISH Easy Setup Guide
Please read this manual carefully before operating your set and retain it for future reference.
FRANÇAIS Guide de conguration rapide
Veuillez lire ce manuel attentivement avant d’utiliser l’appareil et conservez-le pour pouvoir vous y reporter ultérieurement.
ESPAÑOL Guía Rápida
Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.
55SM5B 65SM5B
43SM3B 49SM3B 55SM3B
Señalización digital LG
(MONITOR DE SEÑALIZACIÓN)
AAA
Depending on country / Selon le pays / Segun el pais
*MFL69082306*
P/No: MFL69082306 (1806-REV02)
(M3 x L6)
ENGLISH
FRANÇAIS
ESPAÑOL
You can download the owner’s manual for this product at the following websites. (Keyword : SM5B / SM3B)
Vous pouvez télécharger le guide d’utilisation pour ce produit sur les sites suivants. (Mot- clé : SM5B / SM3B)
Puede descargar el manual de usuario de este producto en los siguientes sitios web. (Palabra clave: SM5B / SM3B)
www.lg.com/b2b
SuperSign : http://partner.lge.com
ENGLISH
Dimensions (Width x Height x Depth) / Weight
32SM5B
43SM5B 43SM3B
49SM5B 49SM3B
55SM5B 55SM3B
65SM5B
Head 729.4 mm x 428.9 mm x 55.5 mm / 5.2 kg
(28.7 inches x 16.8 inches x 2.1 inches / 11.4 lbs)
Head + Stand 729.4 mm x 481 mm x 154.2 mm / 6 kg
(28.7 inches x 18.9 inches x 6.0 inches / 13.2 lbs)
Head + Speaker 729.4 mm x 428.9 mm x 95.7 mm / 5.7 kg
(28.7 inches x 16.8 inches x 3.7 inches / 12.5 lbs)
Head + Speaker + Stand 729.4 mm x 481 mm x 154.2 mm / 6.5 kg
(28.7 inches x 18.9 inches x 6.0 inches / 14.3 lbs)
Head 969.6 mm x 563.9 mm x 38.6 mm / 9.8 kg
(38.1 inches x 22.2 inches x 1.5 inches / 21.6 lbs)
Head + Stand 969.6 mm x 622.2 mm x 193 mm / 12.3 kg
(38.1 inches x 24.4 inches x 7.5 inches / 27.1 lbs)
Head + Speaker 969.6 mm x 563.9 mm x 67.9 mm / 10.3 kg
(38.1 inches x 22.2 inches x 2.6 inches / 22.7 lbs)
Head + Speaker + Stand 969.6 mm x 622.2 mm x 193 mm / 12.8 kg
(38.1 inches x 24.4 inches x 7.5 inches / 28.2 lbs)
Head 1102.2 mm x 638.5 mm x 38.6 mm / 14.1 kg
(43.3 inches x 25.1 inches x 1.5 inches / 31.0 lbs)
Head + Stand 1102.2 mm x 696.8 mm x 219.6 mm / 17.4 kg
(43.3 inches x 27.4 inches x 8.6 inches / 38.3 lbs)
Head + Speaker 1102.2 mm x 638.5 mm x 67.9 mm / 14.6 kg
(43.3 inches x 25.1 inches x 2.6 inches / 32.1 lbs)
Head + Speaker + Stand 1102.2 mm x 696.8 mm x 219.6 mm / 17.9 kg
(43.3 inches x 27.4 inches x 8.6 inches / 39.4 lbs)
Head 1238 mm x 714.9 mm x 38.6 mm / 17.3 kg
(48.7 inches x 28.1 inches x 1.5 inches / 38.1 lbs)
Head + Stand 1238 mm x 773.4 mm x 219.6 mm / 20.6 kg
(48.7 inches x 30.4 inches x 8.6 inches / 45.4 lbs)
Head + Speaker 1238 mm x 714.9 mm x 67.9 mm / 17.8 kg
(48.7 inches x 28.1 inches x 2.6 inches / 39.2 lbs)
Head + Speaker + Stand 1238 mm x 773.4 mm x 219.6 mm / 21.1 kg
(48.7 inches x 30.4 inches x 8.6 inches / 46.5 lbs)
Head 1456.9 mm x 838 mm x 41.1 mm / 27.7 kg
(57.3 inches x 32.9 inches x 1.6 inches / 61.0 lbs)
Head + Stand 1456.9 mm x 898.1 mm x 293.7 mm / 32.9 kg
(57.3 inches x 35.3 inches x 11.5 inches / 72.5 lbs)
Head + Speaker 1456.9 mm x 838 mm x 70.4 mm / 28.2 kg
(57.3 inches x 32.9 inches x 2.7 inches / 62.1 lbs)
Head + Speaker + Stand 1456.9 mm x 898.1 mm x 293.7 mm / 33.4 kg
(57.3 inches x 35.3 inches x 11.5 inches / 73.6 lbs)
FRANÇAIS
Dimensions (largeurxhau­teurxprofon­deur)/Poids
32SM5B
43SM5B 43SM3B
49SM5B 49SM3B
55SM5B 55SM3B
65SM5B
Écran 729,4 mm x 428,9 mm x 55,5 mm / 5,2 kg
(28,7 po x 16,8 po x 2,1 po / 11,4 lb)
Écran + socle 729,4 mm x 481 mm x 154,2 mm / 6 kg
(28,7 po x 18,9 po x 6,0 po / 13,2 lb)
Écran + enceintes 729,4 mm x 428,9 mm x 95,7 mm / 5,7 kg
(28,7 po x 16,8 po x 3,7 po / 12,5 lb)
Écran + enceintes + socle 729,4 mm x 481 mm x 154,2 mm / 6,5 kg
(28,7 po x 18,9 po x 6,0 po / 14,3 lb)
Écran 969,6 mm x 563,9 mm x 38,6 mm / 9,8 kg
(38,1 po x 22,2 po x 1,5 po / 21,6 lb)
Écran + socle 969,6 mm x 622,2 mm x 193 mm / 12,3 kg
(38,1 po x 24,4 po x 7,5 po / 27,1 lb)
Écran + enceintes 969,6 mm x 563,9 mm x 67,9 mm / 10,3 kg
(38,1 po x 22,2 po x 2,6 po / 22,7 lb)
Écran + enceintes + socle 969,6 mm x 622,2 mm x 193 mm / 12,8 kg
(38,1 po x 24,4 po x 7,5 po / 28,2 lb)
Écran 1 102,2 mm x 638,5 mm x 38,6 mm / 14,1 kg
(43,3 po x 25,1 po x 1,5 po / 31,0 lb)
Écran + socle
Écran + enceintes 1 102,2 mm x 638,5 mm x 67,9 mm / 14,6 kg
Écran + enceintes + socle
Écran 1 238 mm x 714,9 mm x 38,6 mm / 17,3 kg
Écran + socle 1 238 mm x 773,4 mm x 219,6 mm / 20,6 kg
Écran + enceintes 1 238 mm x 714,9 mm x 67,9 mm / 17,8 kg
Écran + enceintes + socle 1 238 mm x 773,4 mm x 219,6 mm / 21,1 kg
Écran 1 456,9 mm x 838 mm x 41,1 mm / 27,7 kg
Écran + socle
Écran + enceintes 1 456,9 mm x 838 mm x 70,4 mm / 28,2 kg
Écran + enceintes + socle
1 102,2 mm x 696,8 mm x 219,6 mm / 17,4 kg
(
43,3 po x 27,4 po x 8,6 po / 38,3 lb)
(43,3 po x 25,1 po x 2,6 po / 32,1 lb) 1 102,2 mm x 696,8 mm x 219,6 mm / 17,9 kg
(43,3 po x 27,4 po x 8,6 po / 39,4 lb)
(48,7 po x 28,1 po x 1,5 po / 38,1 lb)
(48,7 po x 30,4 po x 8,6 po / 45,4 lb)
(48,7 po x 28,1 po x 2,6 po / 39,2 lb)
(48,7 po x 30,4 po x 8,6 po / 46,5 lb)
(57,3 po x 32,9 po x 1,6 po / 61,0 lb) 1 456,9 mm x 898,1 mm x 293,7 mm / 32,9 kg
(57,3 po x 35,3 po x 11,5 po / 72,5 lb)
(57,3 po x 32,9 po x 2,7 po / 62,1 lb) 1 456,9 mm x 898,1 mm x 293,7 mm / 33,4 kg
(57,3 po x 35,3 po x 11,5 po / 73,6 lb)
ESPAÑOL
Dimensiones (ancho x alto x profundidad) / Peso
Alimentación
32SM5B
43SM5B 43SM3B
49SM5B 49SM3B
55SM5B 55SM3B
65SM5B
32SM5B
43SM5B/43SM3B
49SM5B/49SM3B
55SM5B/55SM3B
65SM5B
Cabezal 729,4 mm x 428,9 mm x 55,5 mm / 5,2 kg Cabezal + Soporte 729,4 mm x 481 mm x 154,2 mm / 6 kg Cabezal + Altavoz 729,4 mm x 428,9 mm x 95,7 mm / 5,7 kg Cabezal + Altavoz + Soporte 729,4 mm x 481 mm x 154,2 mm / 6,5 kg Cabezal 969,6 mm x 563,9 mm x 38,6 mm / 9,8 kg Cabezal + Soporte 969,6 mm x 622,2 mm x 193 mm / 12,3 kg Cabezal + Altavoz 969,6 mm x 563,9 mm x 67,9 mm / 10,3 kg Cabezal + Altavoz + Soporte 969,6 mm x 622,2 mm x 193 mm / 12,8 kg Cabezal 1 102,2 mm x 638,5 mm x 38,6 mm / 14,1 kg Cabezal + Soporte Cabezal + Altavoz 1 102,2 mm x 638,5 mm x 67,9 mm / 14,6 kg Cabezal + Altavoz + Soporte Cabezal 1 238 mm x 714,9 mm x 38,6 mm / 17,3 kg Cabezal + Soporte 1 238 mm x 773,4 mm x 219,6 mm / 20,6 kg Cabezal + Altavoz 1 238 mm x 714,9 mm x 67,9 mm / 17,8 kg Cabezal + Altavoz + Soporte 1 238 mm x 773,4 mm x 219,6 mm / 21,1 kg Cabezal 1 456,9 mm x 838 mm x 41,1 mm / 27,7 kg Cabezal + Soporte Cabezal + Altavoz 1 456,9 mm x 838 mm x 70,4 mm / 28,2 kg Cabezal + Altavoz + Soporte
1 102,2 mm x 696,8 mm x 219,6 mm / 17,4 kg
1 102,2 mm x 696,8 mm x 219,6 mm / 17,9 kg
1 456,9 mm x 898,1 mm x 293,7 mm / 32,9 kg
1 456,9 mm x 898,1 mm x 293,7 mm / 33,4 kg
100-240 V ~ 50/60 Hz 1,4 A
100-240 V~ 50/60 Hz 0,9 A 100-240 V~ 50/60 Hz 1,0 A 100-240 V~ 50/60 Hz 1,1 A 100-240 V~ 50/60 Hz 1,4 A
1
32SM5B 43SM3B
43SM5B 49SM5B 55SM5B 49SM3B 55SM3B

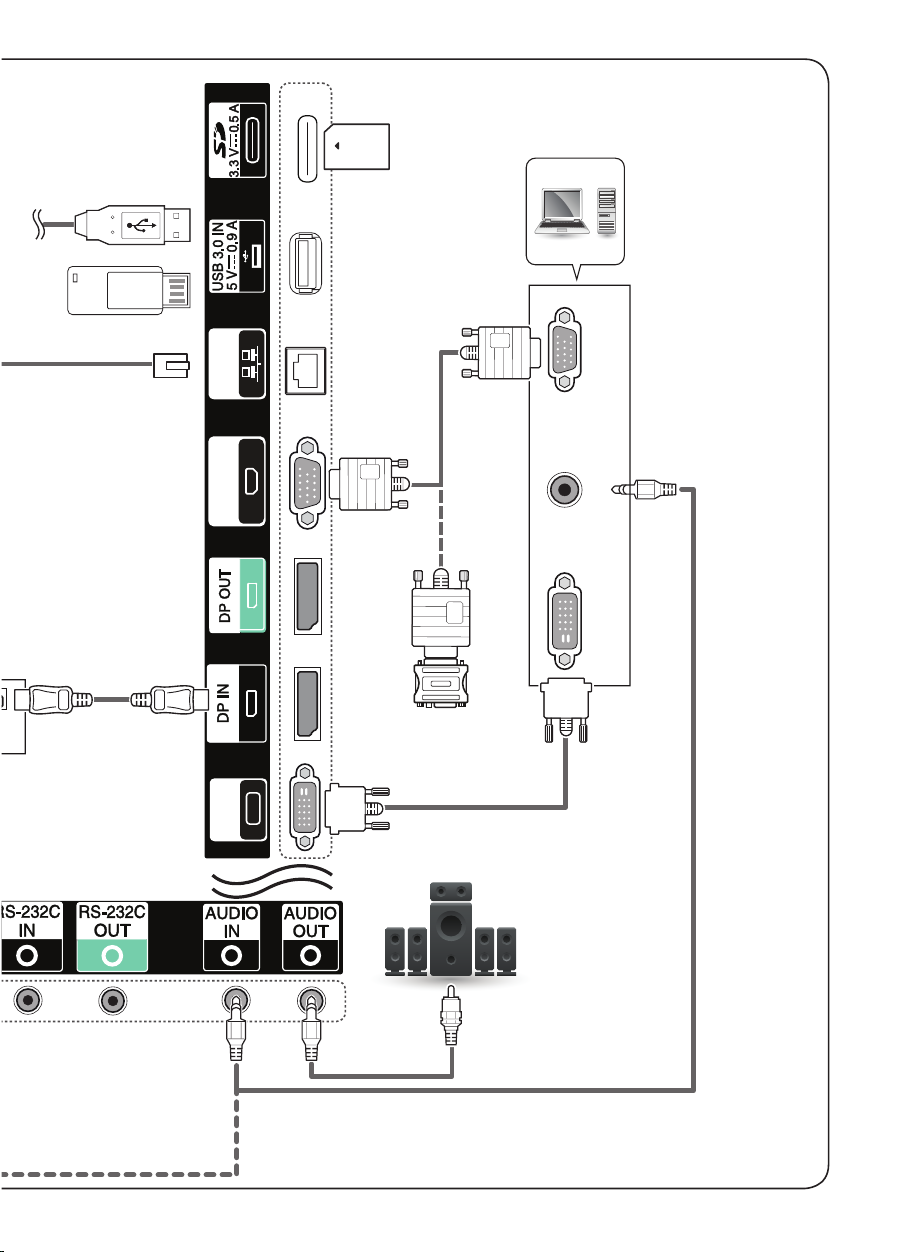

Network
AUDIO OUT
DVI OUT
HDMI OUT
.
DP OUT
.
or / ou / o
LAN
RGB IN
DVI OUT AUDIO OUTRGB OUT
Mac
DVI-D IN
65SM5B
RGB IN
LAN
Network
HDMI OUT
DP OUT
DVI-D IN
.
.
or / ou / o
RGB IN
LAN
AUDIO OUT
RGB OUT
DVI OUT
AUDIO OUT
DVI-D IN
Mac
2
3
2
1
1
2
3
4
4
A
or / ou / o
B
