Page 1

PLASMA TV

MANUAL DE SERVIÇO

ATENÇÃO

Antes de reparar este chassis, leia as PRECAUÇÕES DE SEGURANÇA contidas neste manual.

CHASSIS : RF-052C

MODELO : 60PY2R 60PY2R-MC

website:http://biz.LGservice.com

e-mail:http://www.LGEservice.com/techsup.html

Page 2

- 2 -

CONTEÚDO

CONTEÚDO.................................................................................................................... 2

PRECAUÇÕES DE SEGURANÇA .................................................................................3

INSTRUÇÕES DE AJUSTE.............................................................................................4

GUIA DE SOLUÇÃO DE PROBLEMAS..........................................................................9

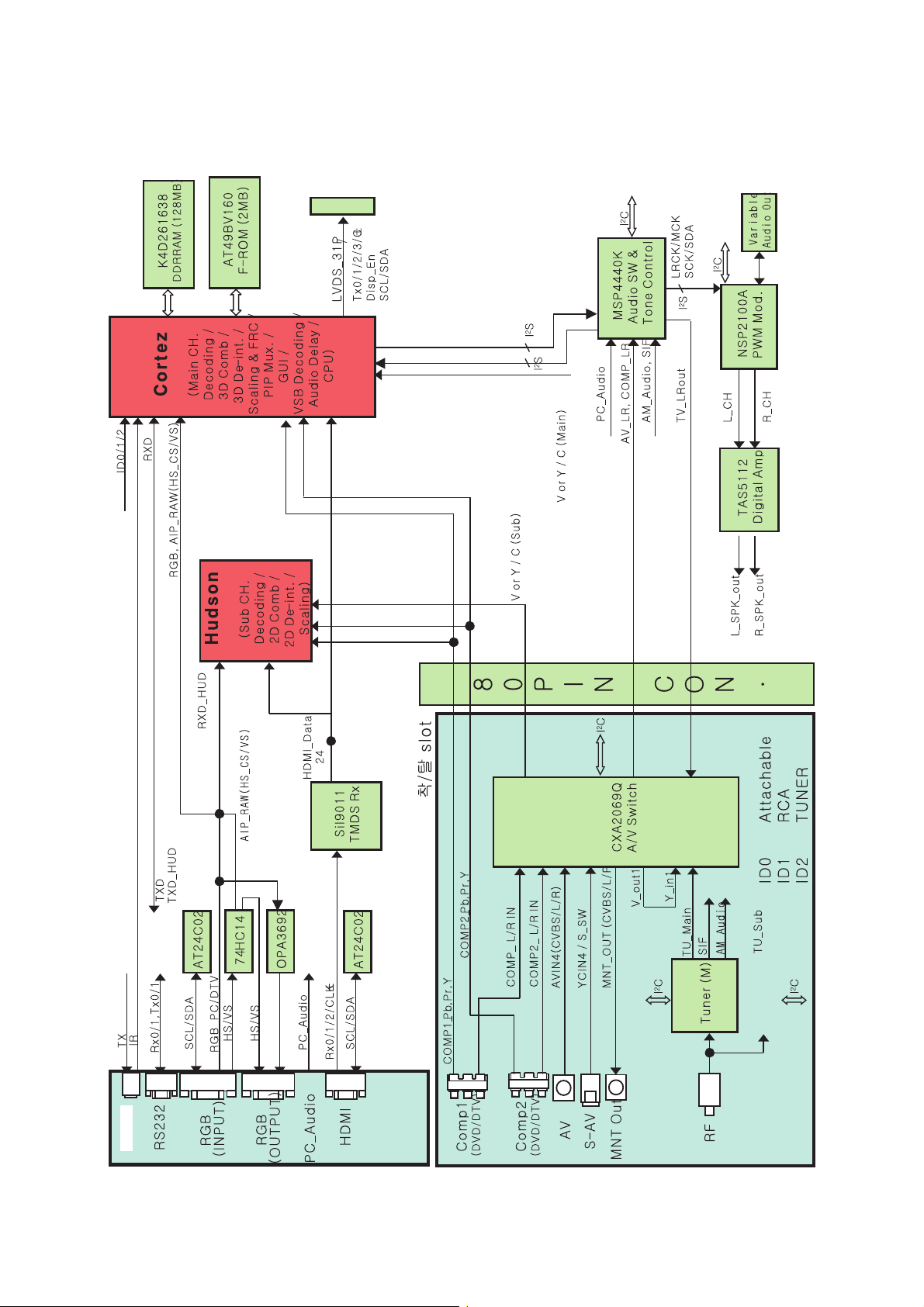

DIAGRAMA DE BLOCOS..............................................................................................18

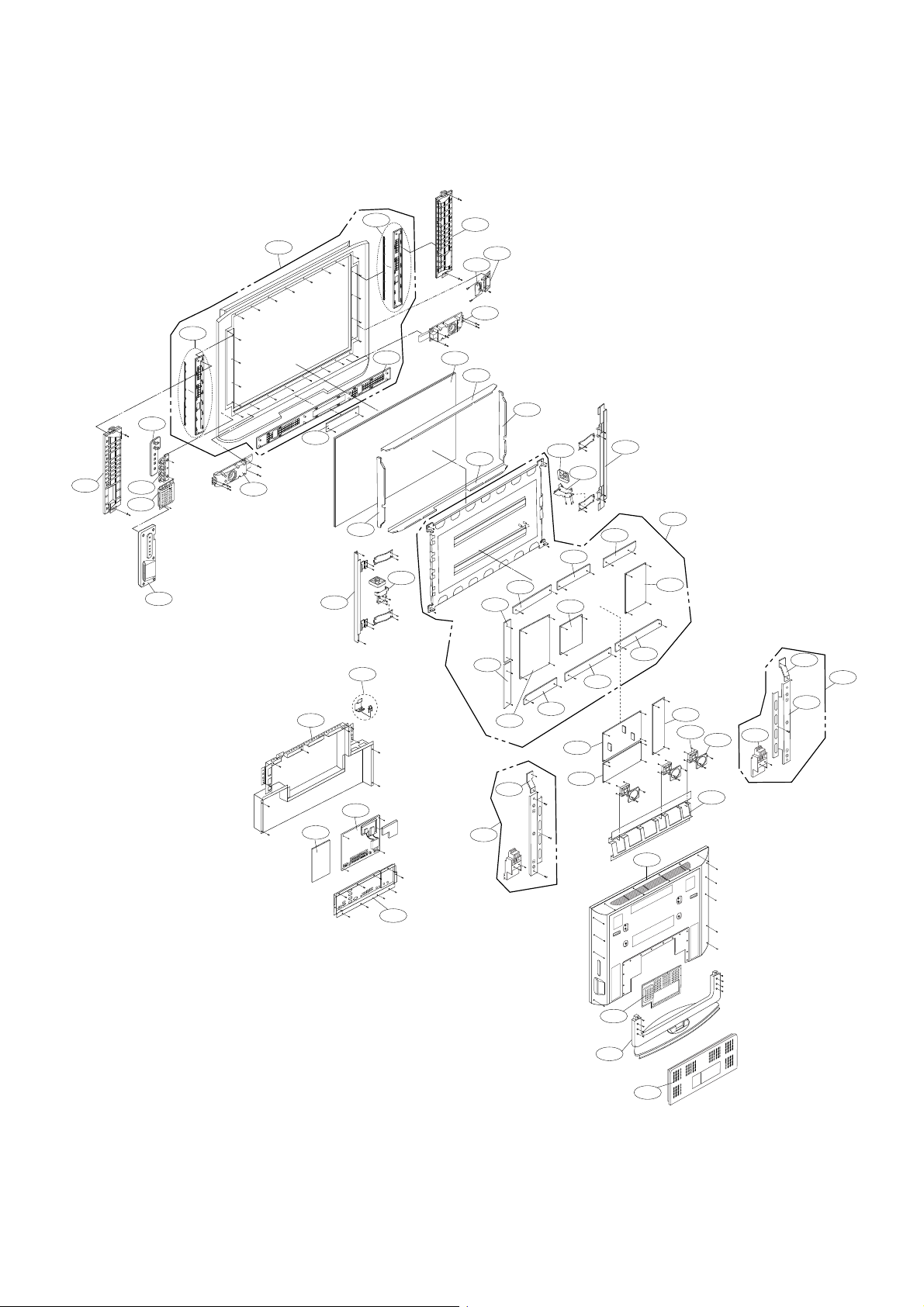

VISTAS EXPLODIDAS.................................................................................................. 20

LISTA DAS VISTAS EXPLODIDAS...............................................................................21

LISTA DE PEÇAS DE REPOSIÇÃO............................................................................. 22

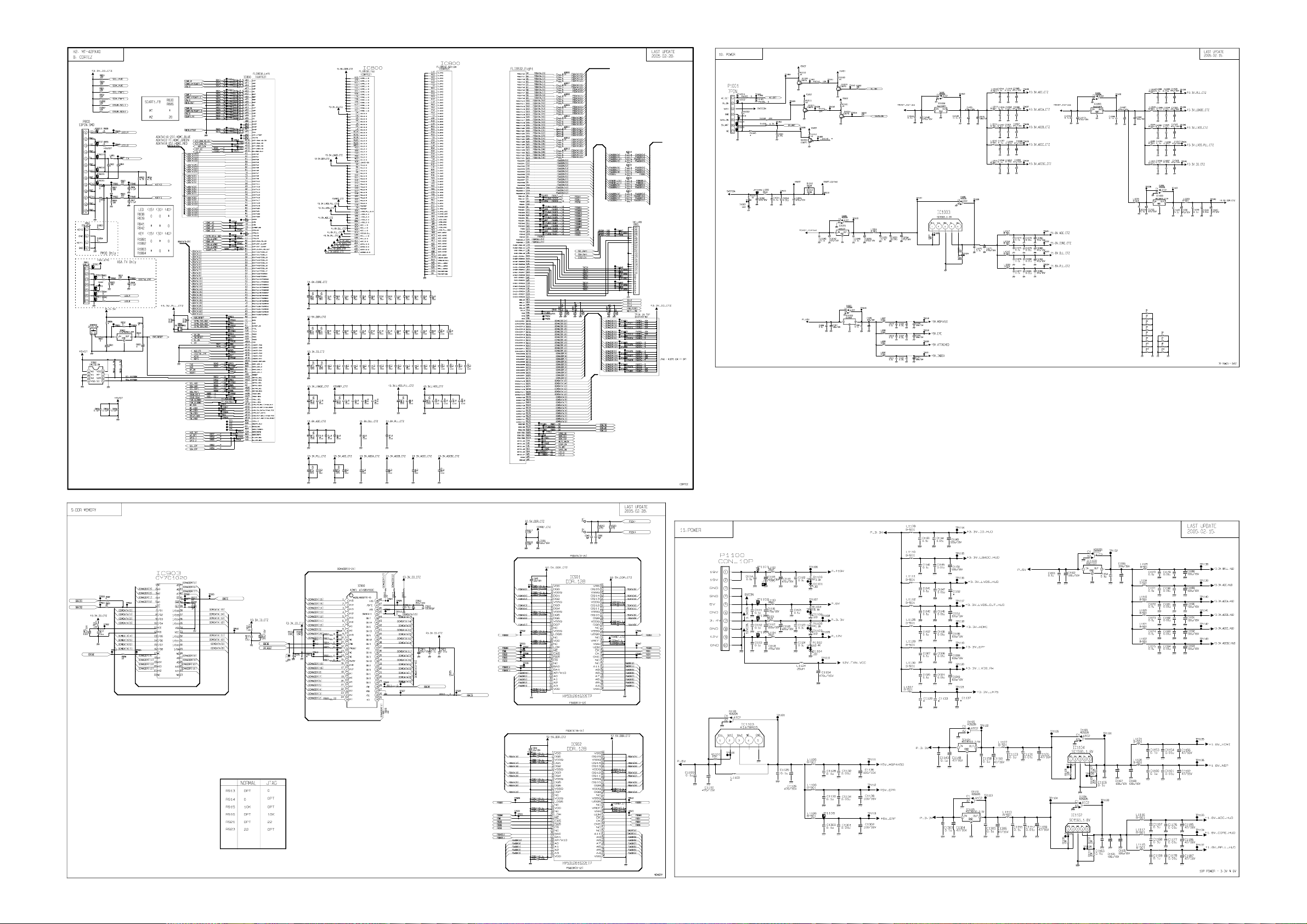

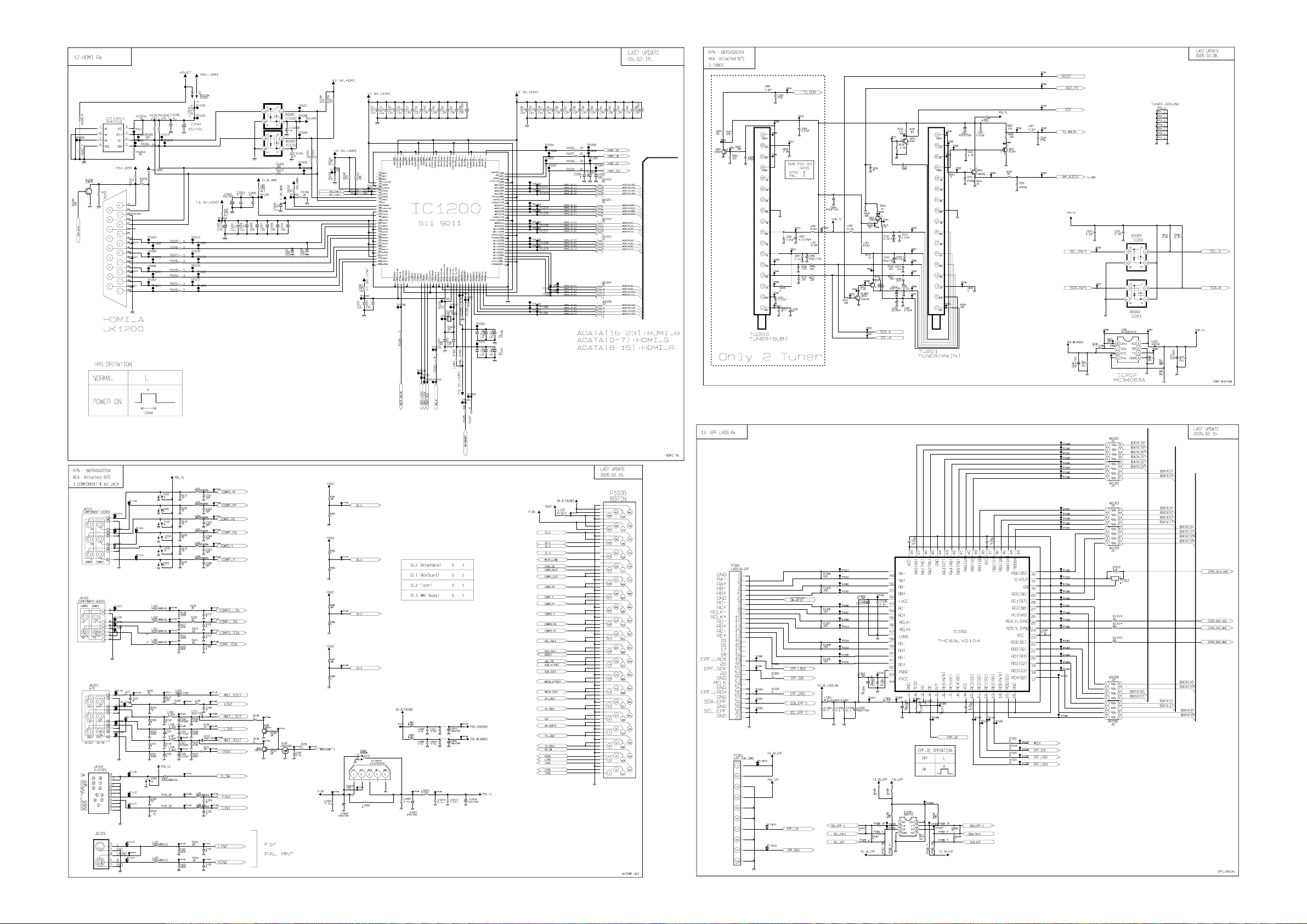

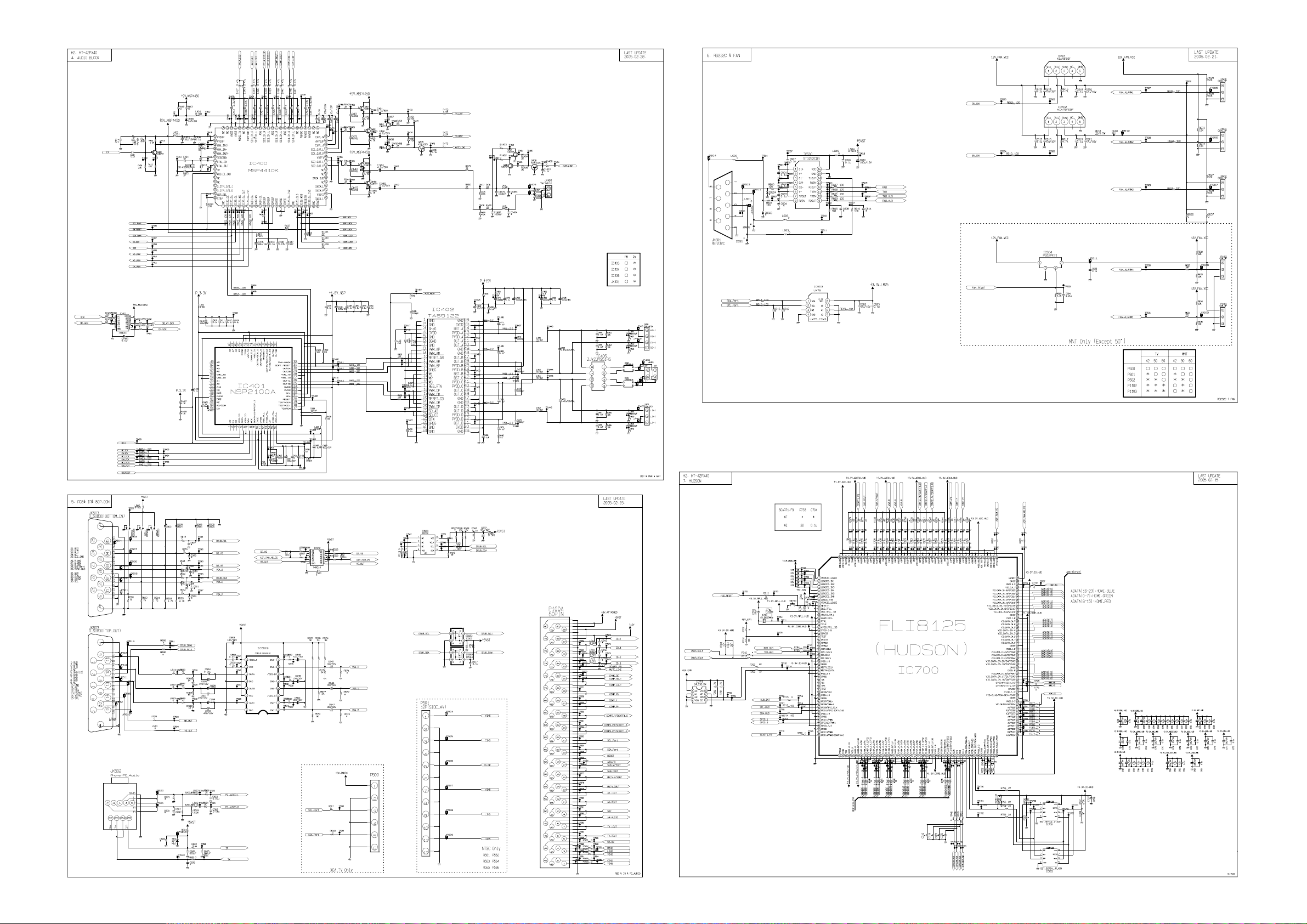

DIAGRAMA ELÉTRICO.....................................................................................................

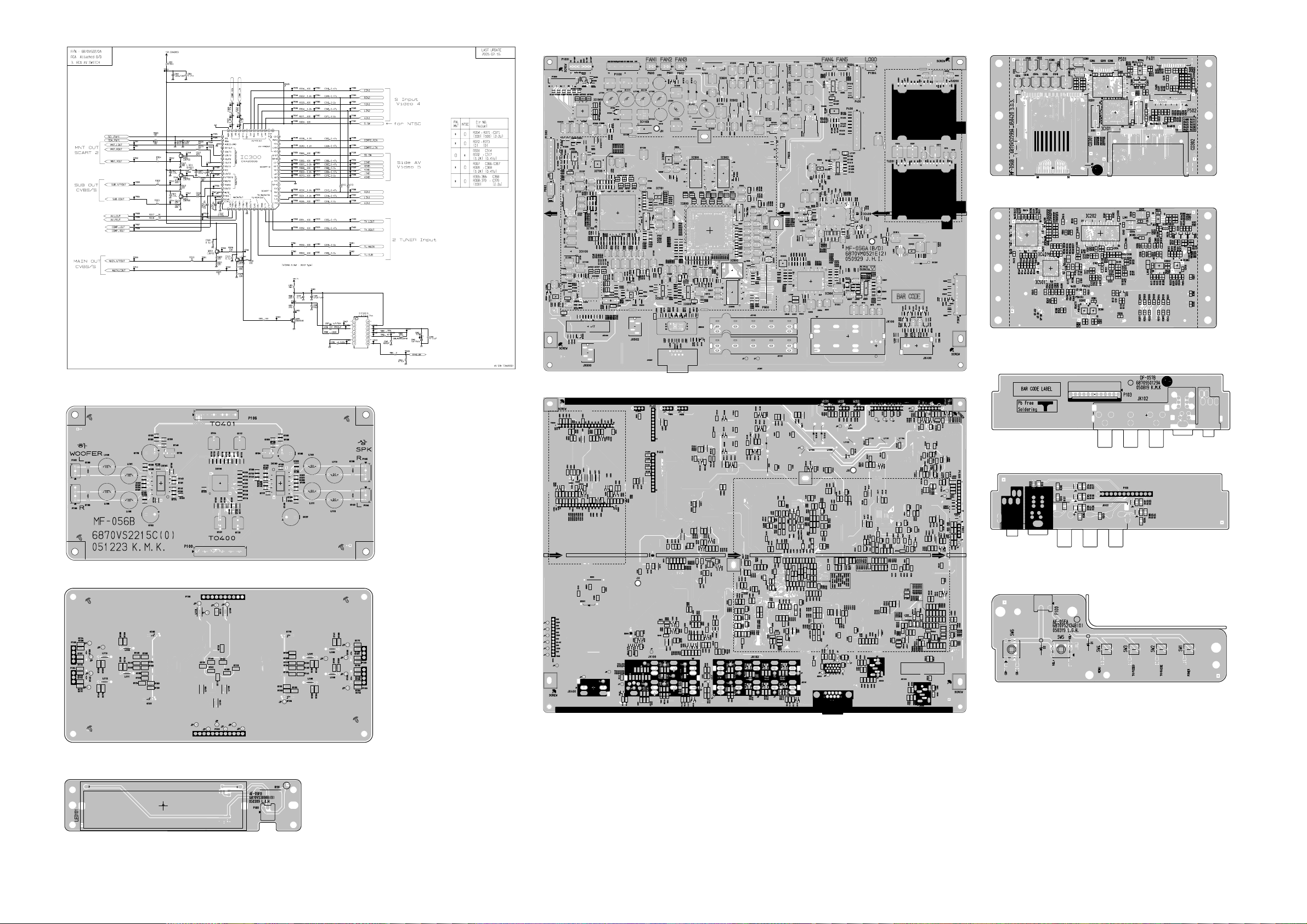

PAINEL DE CIRCUITO IMPRESSO...................................................................................

Page 3

- 3 -

PRECAUÇÕES DE SEGURANÇA

ADVERTÊNCIA : Antes de reparar este chassis., leia as “ PRECAUÇÕES DE RADIAÇÃO POR RAIO X “, “ INSTRUÇÕES

DE SEGURANÇA “ e “ AVISO SOBRE SEGURANÇA DE PRODUTOS “.

Muitas partes elétricas e mecânicas neste chassis, tem características relacionadas com a segurança. Estas características frequentemente não são verificadas nas inspeções visuais e a proteção que proporcionam contra a RADIAÇÃO DE RAIO “ X “ nem sempre se obtem utilizando componente com maior potência ou de maior isolação. As peças que têm essas características de segurança são identificadas por uma marca [ ] impressa sobre o diagrama esquemático e a marca [

¡ ] impressa na lista de partes elétricas. Antes de substituir algum destes componentes, leia cuidadosamente este manual. O uso de peças de reposição que não tenham as mesmas características de segurança, como especificado na lista de material de reposição, pode gerar Radiação de Raios “X”.

1. Quando o receptor está em operação, são geradas tensões potencialmente altas em torno de 25-29 kV. Operar o receptor fora de seu gabinete ou com a tampa traseira removida pode causar perigo de choque elétrico. (1) Ninguém deverá tentar reparar o aparelho sem estar familiarizado com as precauções que são necessárias quando se trabalha com um equipamento de alta tensão. (2) Sempre descarregue o anodo do cinescópio ao terra para evitar o risco de choque elétrico antes de remover o conector do anodo (chupeta de alta tensão). (3) Descarregue completamente o potencial do cinescópio antes de manuseá-lo. O cinescópio é de alto vácuo, e se quebrar, os fragmentos de vidro são expelidos violentamente.

2. S e queimar algúm fusível deste receptor de televisão, substitua-o por outro especificado na lista de peças elétricas.

3. Quando substituir placas de circuito impresso ou módulos, fixe seus fios nos terminais antes de soldar.

4. Quando substituir uma resistência de potência (resistor de película de óxido metálico) no painel de circuito impresso, mantenha os seus terminais com 10mm de distância do painel.

5. Mantenha os fios e cabos distantes de componentes de alta potência e de alta temperatura.

6. Este receptor deve operar em redes de 100 a 240 V AC.

7. Antes de devolver este aparelho ao cliente, faça uma verificação de fuga de corrente sobre as partes metálicas expostas do gabinete, tais com antenas, terminais, cabeças de parafusos, tampas de metal, alavancas de controle, etc., e certifique-se de que o aparelho funciona sem perigo de choque elétrico. Ligue o cabo de rede do aparelho diretamente a uma tomada de força de 100-240 V AC. Não

utilize um transformador de isolação durante este teste. Utilize um voltímetro de no mínimo 1KW por Volt de sensibilidade, da forma que se segue. Quando a unidade estiver conectada ao AC, pulse o comutador primeiramente em “ON” (ligado) e em seguida em “OFF” (desligado), meça desde um ponto de terra conhecido (tal como um terminal de terra central da rede elétrica) a todas as partes metálicas expostas do televisor ( antenas, teclas metálicas, capas metálicas, alavancas de controle, etc..) especialmente qualquer parte metálica que possa oferecer um caminho ao chassis. Nenhuma medição de corrente elétrica deve exceder 0,5 mA. Repita a prova mudando a posição do pluque de rede na tomada AC. Qualquer medição que não esteja dentro dos limites aqui especificados, representam risco potencial de choque elé trico que deve ser sanado antes que o aparelho retorne ao cliente.

INSTRUÇÕES DE SEGURANÇA

AVISO SOBRE SEGURANÇA DE PRODUTO

DEVICE UNDER

TEST

TEST ALL

EXPOSED METAL

SURFACES

2-WIRE CORD

ALSO TEST WITH PLUG REVERSED (USING AC ADAPTER PLUG AS REQUIRED)

EARTH GROUND

LEAKAGE CURRENT TESTER

(READING SHOULD

NOT BE ABOVE

0.5mA)

+ -

Aparelho a ser examinado

Probador de fuga de corriente

A leitura não deve exceder 0.5mA

Prove todas as superficies metálicas

Também prove com o plugue de rede invertendo a polaridade

Terra

Page 4

- 4 -

INSTRUÇÕES PARA AJUSTE

1. Objeto de Aplicação

Estas instruções se aplicam ao chassis RF-052C.

2. Especificações

(1) Por ser um chassis frio, não é necessário um transformador

de isolação. Porém, o uso de um transformador de isolação

protegerá os instrumentos de teste. (2) Todos o ajustes devem ser realizados na seqüência correta. (3) O ajuste deve ser efetuado a uma temperatura de 25±5°C

e umidade relativa de 65±10%, a menos que exista

designação específica. (4) A tensão de entrada do receptor deve ser mantida entre

100~220V, 50/60Hz. (5) O receptor deve ser operado por cerca de 15 minutos

antes de efetuar o ajuste.

O Após operar o modo HEAT-RUN com RGB totalmente

branco, o receptor deve ser operado previamente ao ajuste.

O Entre no MODO HEAT-RUN.

(1) Através do R/C para Ajuste pressione a TECLA

POWER ON (Ligar).

(2) O OSD será mostrado e a tela aparecerá totalmente

preenchida com padrão 100% Branco.

[ Neste modo o aparelho habilita o HEAT-RUN sem a

necessidade do gerador de sinais. [ O padrão de cor simples (RED-Vermelho/BLUE-Azul/

GREEN-Verde) do modo HEAT-RUN utiliza verificar o

PAINEL.

Atenção) Se você ligar a tela por mais que 20 minutos

(Especialmente no padrão digital, padrão cross hatch), uma imagem subseqüente pode ocorrer na porção preta da tela.

3. Memória de Canal

3-1. Ajuste do LGIDS

(1) Instale o LGIDS. (idsinst.exe) (2) Após a instalação, reinicie o PC. (3) Extraia [files.zip] para a pasta [c:\LGIDS\files]. (4) Inicie o LGIDS.

3-2. Método de Memória do Canal

(1) Selecione no diálogo do Modelo “PDP” e “Hurricane”.

Verifique sua conexão no diálogo de Comunicação. (Se a conexão for “NG”, então ajuste adequadamente sua PORTA (COM1, 2, 3, ...)

(2) Conecte o cabo RS-232C e ligue o aparelho.

(Se a conexão estiver concluída você irá ver )

[ Se o seu equipamento não for um final, mas apenas uma

placa, você deve colocá-la em modo Stand-by (LED_R). Você deve efetuar o Download em modo Stand-by.

(3) Selecione o arquivo CH_memory (*.nvm) corretamente

para cada modelo no [Download NVRAM]

$[ Write Batch] (Escrita de Banco). Então, selecione o arquivo binário (*.bin) adequado incluindo a informação CH de cada modelo em [Arquivo NVRAM].

(4) Clique sobre o botão [Download].

Isto significa a conclusão do download da memória CH se todos os itens mostrados estiverem ‘OK’ e o Status é alterado para ‘PASS’ no canto direito inferior da janela.

(5) Se você desejar verificar de a informação CH foi

memorizada corretamente, clique sobre o botão [Verify]. Então compare o arquivo NVRAM (*.bin) com a informação CH que foi efetuada o download.

(Fig. 1)

(Fig. 2)

(Fig. 3)

Page 5

- 5 -

4. Ajustes das Tensões do Conjunto POWER PCB

(Ajuste de Tensão Va, Vs)

4-1. Equipamento de Teste:D.M.M. 4-2. Diagrama de Conexões para Medidas

Verifique a Fig. 4.

4-3. Método de Ajuste Para o P/No

3501V00221A B/D

(1) Ajuste Va

1) Após receber Padrão Branco Total 100%, opere o HEAT-RUN.

2) Conecte o terminal + do D.M.M. ao pino Va do P805 e conecte o terminal - ao pino TERRA do P805.

3) Após isto, ajuste o RV601, ajuste a tensão do D.M.M. para ser a mesma tensão Va que é mostrada no label (mostrador) do painel direito/superior (Desvio: ±0,5V).

(2) Ajuste Vs

1) Conecte o terminal + do D.M.M. ao pino Vs do P805 e conecte o terminal - ao pino TERRA do P805.

2) Após isto, ajuste o RV401, ajuste a tensão do D.M.M. para ser a mesma tensão Va que é mostrada no label (mostrador) do painel direito/superior (Desvio: ±0,5V).

5. Download EDID(Dados de Identificação Estendidos do Display)/DDC (Canal de Dados do Display)

5-1. Equipamento de Teste Requerido

(1) Ajuste PC com S/W para escrita de Dados EDID.

(S/W: EDID TESTER Ver. 2.5) (2) Jig para Download EDID. (3) Cabo: Cabo serial (9 pinos ou USB) para D-Sub 15 pinos,

cabo D-Sub 15 pinos, cabo DVI para HDMI.

5-2. Disposição para Ajuste

5-3. Preparação para Ajuste

(1) Conforme a Fig. 5, conecte o Aparelho, Jig para Download

EDID, PC & Cabo. (2) Ligue o Jig para Download PC & EDID e execute o S/W:

EDID TESTER Ver. 2.5. (3) Ajuste a opção S/W.

Repeat Number : 5

Device Address : A0

PageByte : 8

4) Ligue o Aparelho.

5-4. Seqüência de Ajuste

(1) Dados DDC para RGB Analógico

1) Dados iniciais.

Cada Conjunto PCB deve ser verificado pelo Equipamento de Verificação JIG. (Seja cuidadoso com o Conjunto Power PCB para não danificar o módulo PDP)

Va ADJ

RV601

P806

P805

P807

GND

NC VS

DMM

+ -

P804

P801

P802

Vs ADJ RV401

P803

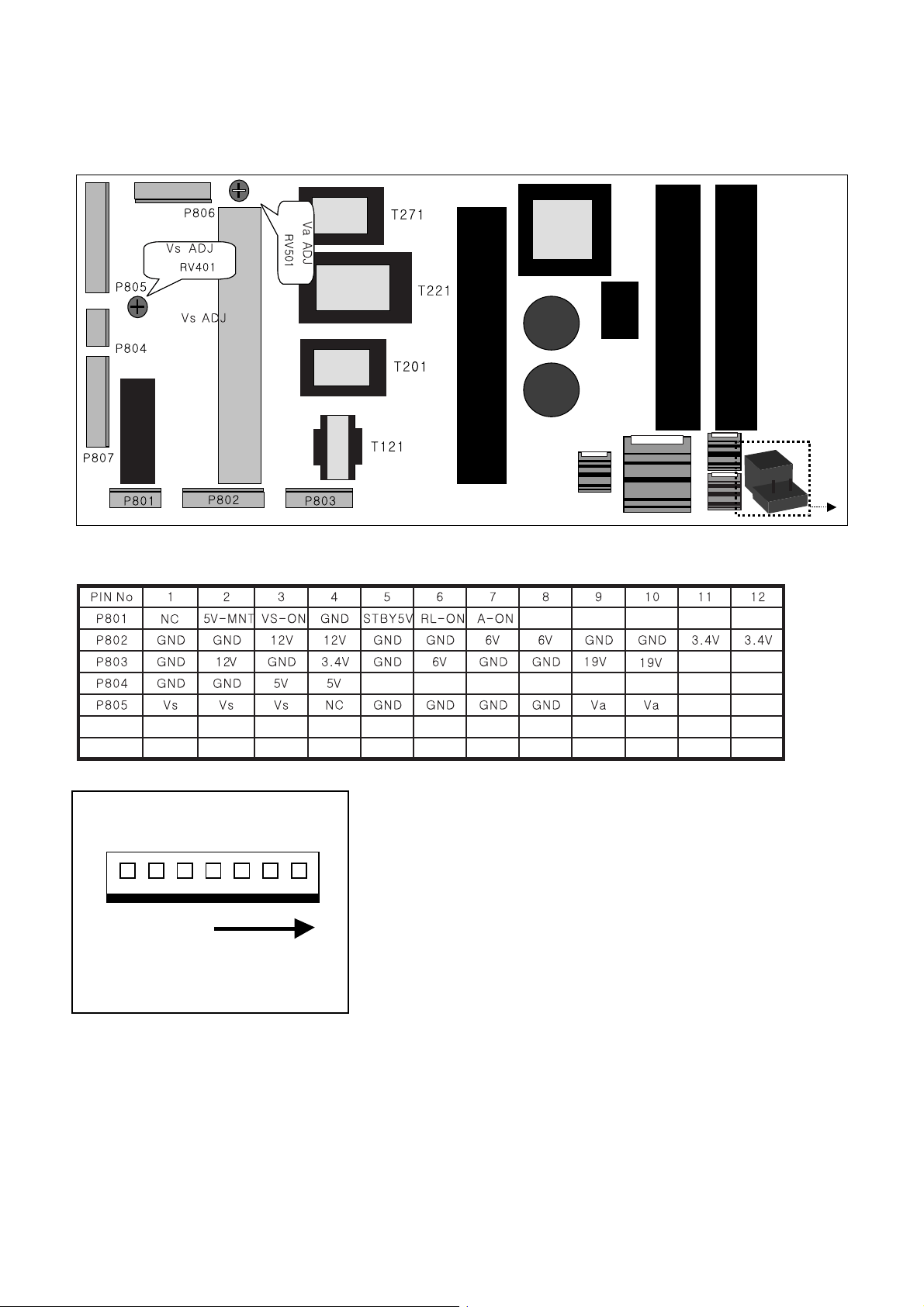

(Fig. 4) Diagrama de Conexões do Ajuste de Alimentação para

Medidas

(Fig. 5) Diagrama de Conexões do Download DDC

Page 6

- 6 -

2) Carregue os Dados EDID. (Abra o arquivo)

3) Ajuste o S/W conforme mostrado a seguir.

4) Aperte o botão “Write Data & Verify” e confirme “Yes”.

5) Se a escrita for finalizada, será apresentada uma mensagem “OK”.

6. Balanço de Cor AV(CVBS) Automático

6-1. Requerimentos

O ajuste do balanço de cor AV deve ser realizado previamente ao ajuste de White Balance.

6-2. Equipamento Padrão

(1) Controle remoto para o ajuste. (2) Gerador de Padrões AV:

Gerador de Padrão 802F, Master (MSPG-925FA), etc. (Que possua saída com formato de Vídeo Composto PAL com Padrão (1,0Vpp) e Barra de Cores 100% Vertical conforme a a Fig. 7)

6-3. Método do Balanço de Cor RGB

Automático

(1) Insira Vídeo Composto PAL (Fig. 7 Padrão Barra de Cores

100%) na entrada de vídeo.

(RCA: AV1, SCART: entrada AV3, PAL: 50Hz, NTSC: 60Hz) (2) Ajuste o PSM para modo Padrão no menu de Imagem. (3) Através do R/C para ajuste pressione a tecla INSTART. (4) Pressione a tecla

G(Vol. +) para operar o ajuste.

Este será efetuado automaticamente. (5) A mensagem Auto RGB OK significa que o ajuste foi

finalizado.

7. Ajuste de White Balance

7-1. Equipamento Requerido

(1) Controle Remoto para o ajuste. (2) Analisador de Cores. (CA-100 ou produto semelhante) (3) Instrumento de ajuste W/B Automático. (Somente para o

ajuste Automático) (4) Gerador de Padrões AV.

7-2. Diagrama de Conexão do Equipamento

para Medidas (Ajuste Automático)

216 Level (85 IRE)

[RGB Analógico: RF052ABC_RGB.ANA]

[Digital (HDMI): RF052ABC_HDMI.DVI]

(Fig. 6) DADOS EDID

(Fig. 7) Padrão de Teste do Balanço de Cor AV (CVBS)

Automático

(Fig. 8) Diagrama de Conexão do Ajuste W/B Automático

Page 7

- 7 -

W Mapa do Ajuste Automático (RS-232C)

7-3. Ajuste de White Balance

(Ajuste Manual)

O Opere a Calibração-Zero do CA-100, e então posicione o

sensor na superfície do módulo PDP durante o ajuste.

O O ajuste manual também é possível através da seguinte

seqüência.

(1) Selecione padrão branco do modo heat-run pressionando

a tecla Power On (Ligar) no controle remoto para ajuste e então opere o modo heat-run por mais que 15 minutos.

(2) Conforme a Fig. 9, forneça padrão de tela cheia (85 IRE)

nivel 216 para a entrada de Vídeo. (RCA: AV1, SCART: AV3, PAL: 50Hz, NTSC: 60Hz)

(3) Através do R/C pressione a TECLA TV/AV para o modo de

entrada de conversão. (4) Ajuste o PSM para modo Padrão no menu de Imagem. (5) Pressione a tecla INSTART duas vezes (White Balance)

no R/C para entrar no modo de ajuste de White Balance. (6) Posicione o sensor ao centro da tela e selecione cada item

(Offset e Ganho Red-Vermelho/Green-Verde/Blue-Azul)

utilizando as teclas

D/E (CH+/-) do R/C.

(7) Ajuste somente High Light (Luz Alta) com Ganho R/B

utilizando as teclas

F/G (VOL +/-) do R/C.

(8) Ajuste até que as coordenadas se tornem as seguintes.

(Inicialmente, valores de Ganho R/G/B e de Offset R/G/B são fixados conforme a seguir: Ganho Red: 82, Ganho Green: 80, Ganho Blue: 86 Offset Red: 7D, Offset Green: 7E, Offset Blue 80)

Brilho: High Light : 80 ± 20cd Coordenada de Cor: High Light : X : 0,285 ±0,002

Y : 0,290 ± 0,002

Temperatura de Cor: 9,300°K ± 500°K

(9) Quando concluir o ajuste, pressione a tecla EXIT no R/C

para finalizar o ajuste.

8. Balanço de Cor Componente Automático

[Requerimentos]

Isto é muito importante para utilizar o padrão de ajuste correto conforme a fig. 9.

1) Dentro do padrão, a seqüência de cores deve ser alinhada: W-Y-C-G-M-R-BLUE-BLACK ser alinhada: W-Y-C-G-M-R-BLUE-BLACK (Se a seqüência de cores for reversa (Preto -> ... -> Branco), reverta o padrão com a tecla REV ao utilizar um Gerador de Padrões Master como o MSPG-925)

2) Se o nível Mínimo de Preto e/ou o nível Maximo de Branco não estiver correto, faça seleção do Padrão de Barra de Cores 100%.

8-1. Equipamento de Teste Requerido

(1) Controle remoto para o ajuste. (2) Gerador de Padrões 802F:

(Que possua saída 720p Ypbpr & @60Hz 1024x768 PC com Padrão (0,7Vpp) e Padrão Barra de Cores 100% Vertical conforme a Fig. 10)

8-2. Método do Balanço de Cor Componente

Automático

(1) Insira um sinal da Barra de Cores 100% 720p Componente

na entrada Componente 1 ou 2.

(2) Ajuste o PSM para modo Padrão no menu de Imagem. (3) Através do R/C para ajuste pressione a tecla ADJ. (4) Pressione a tecla

G(Vol. +) para operar o ajuste.

Este será efetuado automaticamente.

(5) A mensagem Auto RGB OK significa que o ajuste foi

finalizado.

216 Level (85 IRE)

Tipo

Baud Rate

115200

Índice

R Gain G Gain B Gain

R Offset G Offset B Offset

Bit de Dados

Cmd1 Cmd2

j a j b j c j d j e j f

Bit de Parada1Paridade

NÃO

RF-052A/B/C

Ajuste do Protocolo

Dado

Valor Mín.

00(00) 00(00) 00(00) 00(00) 00(00) 00(00)

Valor Máx.

255(FF) 255(FF) 255(FF) 255(FF) 255(FF) 255(FF)

(Fig. 9) Padrão para Ajuste de White Balance

(Fig. 10) Padrão de Teste do Balanço de Cor Componente

Automático

Page 8

- 8 -

9. Balanço de Cor RGB Automático

[Requerimentos]

Isto é muito importante para utilizar o padrão de ajuste correto conforme a fig. 11.

1) Dentro do padrão, a seqüência de cores deve ser alinhada: W-Y-C-G-M-R-BLUE-BLACK (Se a seqüência de cores for reversa (Preto -> ... -> Branco), reverta o padrão com a tecla REV ao utilizar um Gerador de Padrões Master como o MSPG-925)

2) Se o nível Mínimo de Preto e/ou o nível Maximo de Branco não estiver correto, faça seleção do Padrão de Barra de Cores 100%.

9-1. Equipamento de Teste Requerido

(1) Controle remoto para o ajuste. (2) Gerador de Padrões 802F:

(Que possua saída com Formato PC 60Hz VGA com Padrão (0,7Vpp) e Escala de Cinza 16 Vertical conforme a Fig. 11)

9-2. Método do Balanço de Cor RGB

Automático

(1) Insira a Barra de Cores 100% @ 60Hz 1024x768 PC no

RGB.

(2) Ajuste o PSM para modo Padrão no menu de Imagem. (3) Através do R/C para ajuste pressione a tecla ADJ. (4) Pressione a tecla

G(Vol. +) para operar o ajuste.

Este será efetuado automaticamente.

(5) A mensagem Auto RGB OK significa que o ajuste foi

finalizado.

10. Valor Padrão no Modo de Ajuste

10-1. Balanço de Cor Automático

(Componente/RGB)

10-2. White Balance

Auto Color Balance(HEX)

Auto-RGB G To Set

Source Cortez Red Offset1 22 Green Offset1 24 Blue Offset1 23 Red Offset2 45 Green Offset2 43 Blue Offset2 37 Red Gain 014 Green Gain 031 Blue Gain 011 Reset G To Set

White Balance(Hex)

Red Gain 82

Red Offset 80 Green Gain 86 Green Offset 7D Blue Gain 7E Blue Offset 80

Reset G To Set

(Fig. 11) Padrão de Teste do Balanço de Cor RGB

Automático

(Fig. 12) Valor Padrão no OSD

(Fig. 13) Valor Padrão no OSD

Page 9

- 9 -

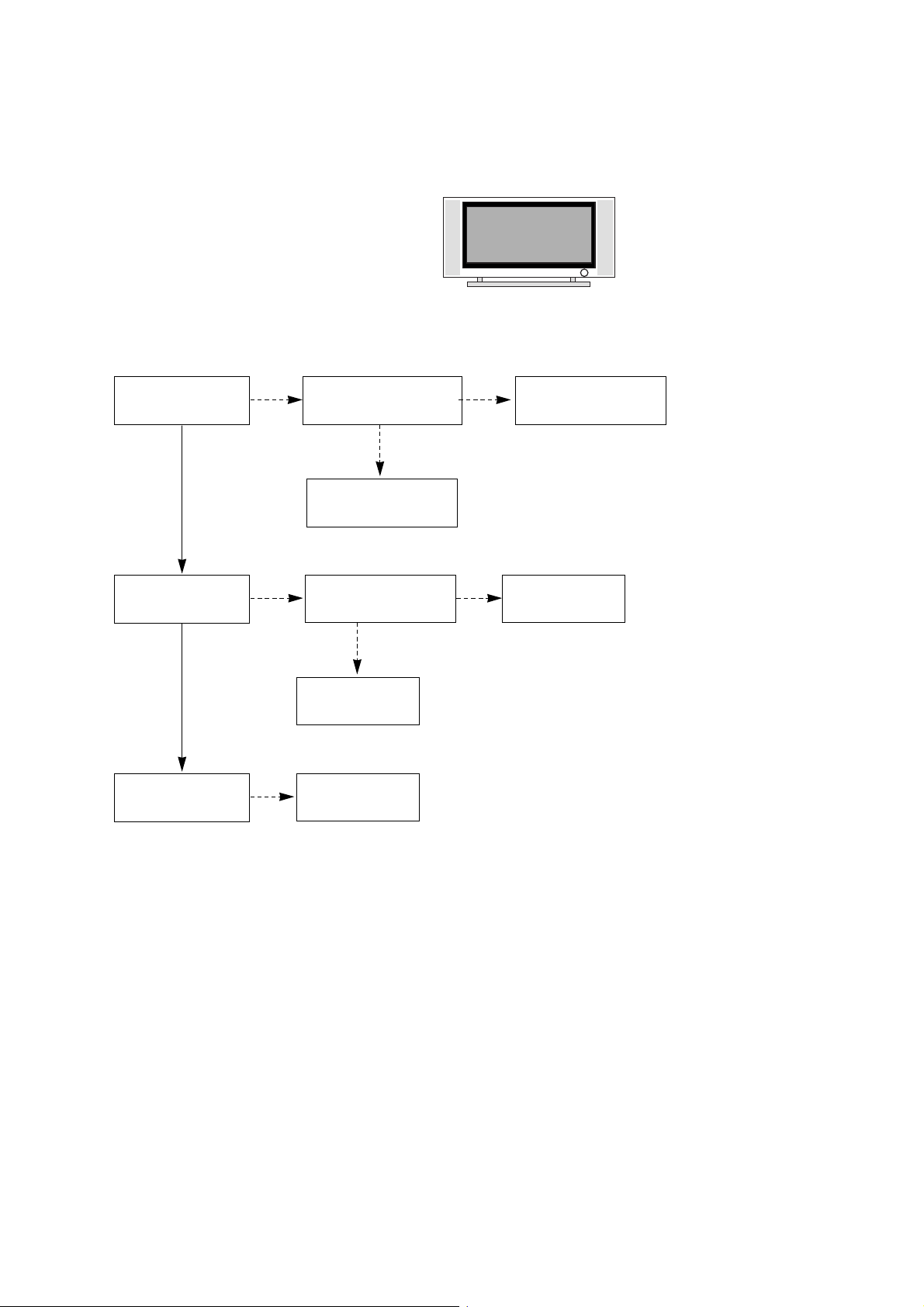

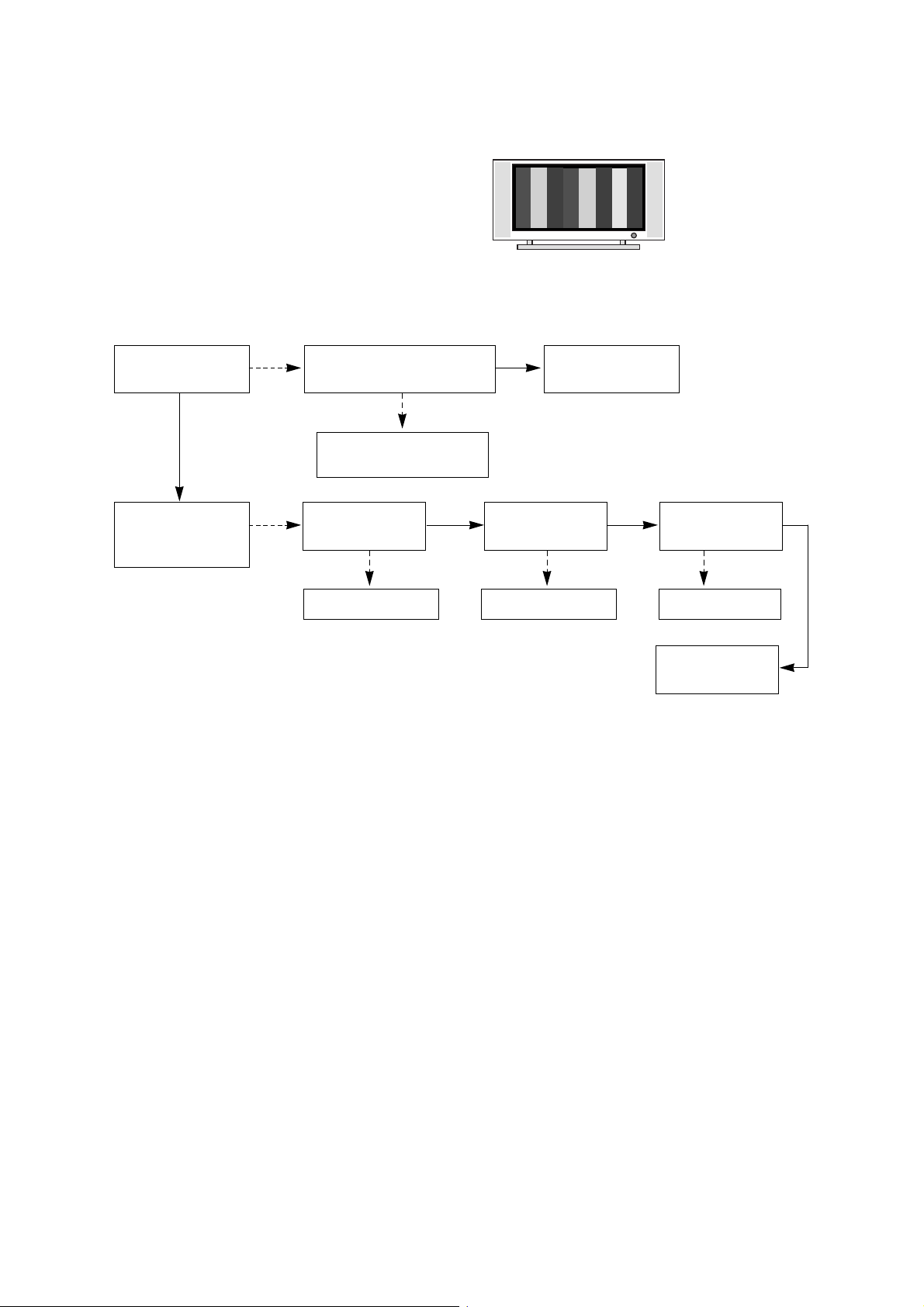

GUIA DE SOLUÇÃO DE PROBLEMAS

1. Placa de Alimentação

1-1. O fluxograma inteiro a seguir está apresentado no estado de saída de tensão.

Início da Verificação

Meio de fabricação da

empresa de uma passagem.

1. Verifique a condição Power Off (deslidado).

Toda a tela não

aparece?

Está idêntica

a condição Power Off

(desligada)?

Sim

Não

2. Verifique a condição do sinal da interface.

O sinal da

interface está

operando?

Sim

3. Verifique o circuito do sinal St-By 5V.

A baixa

pressão de saída

não aparece?

O sinal St-By 5V

não aparece?

Sim

Não

4. Verifique o circuito do sinal monitor 5V.

O sinal monitor

5V não aparece?

Sim

7. Verifique o sinal VCS do Vs-ON.

Não há saída

de alta tensão?

O sinal VSC

do Vs-ON não

aparece?

Sim

A queda

de tensão de

saída de alta tensão

ocorre?

Ao remover

o conector de entrada

do módulo Y B/D, há uma

queda de tensão de

saída?

Ao remover

o conector de entrada

do módulo Y, Z B/D, há uma

queda de tensão na saída de

alta tensão da Placa de

Alimentação?

Sim Não Não

9. Verifique o circuito de alta tensão da Saída da

Placa de Alimentação.

Sim

10. Verifique o circuito de saída do módulo Z B/D.

Sim

Ao remover

o conector de entrada

do módulo Z B/D, há uma

queda de tensão de

saída?

11. Verifique o circuito de saída do módulo Y B/D.

Sim

Não

8. Verifique o circuito das

tensões de saída Vs e Va.

As tensões de

saída Vs e Va não

aparecem?

Sim

Não

5. Verifique o sinal VSC do RL-ON.

O sinal VSC

do RL-ON não

aparece?

Sim

6. Verifique a saída VSC de baixa pressão.

O VCS de

saída de baixa

pressão não

aparece?

Sim

Page 10

- 10 -

1-2. Estrutura da Placa de Alimentação Sony.

1 2 3

T502: Trans Vs T702: Trans Va T101: Trans St-by T103: Trans de Baixa Tensão

ENTRADA AC

Page 11

- 11 -

1-3. Estrutura da Placa de Alimentação LGIT, Sanken.

1 2 3

T221: Trans Vs T271: Trans Va T121: Trans St-by T201: Trans de Baixa Tensão

ENTRADA AC

Page 12

- 12 -

2. Sem Alimentação

(1) Sintoma

¯ Não minuta a descarga no módulo. ¯ Não há sinal entrando no LED frontal.

(2) Verificação a seguir

O cabo de força está conectado? Conecte o cabo de força.

Sim

Não

O Filtro de Linha e o Cabo da

Placa de Alimentação estão

conectados?

Conecte o cabo.

Sim

Não

O Fusível (F101) da Placa de

Alimentação está normal?

Substitua o fusível.

Sim

Não

A Placa de Alimentação e o

7P do Cabo da Placa VSC

estão conectados?

Conecte o cabo.

Sim

Não

Após que o conector do cabo seja

removido à Placa de Alimentação

(exceto para o cabo de conexão do

CN101), a marcação da tensão AC

é autorizada manualmente. Quando

ST-BY 5V não operar, substitua a

Placa de Alimentação.

Page 13

- 13 -

3. Modo de Proteção

(1) Sintoma

¯ Após piscar uma vez, ele não irá descarregar

minuciosamente do módulo.

¯ O relê irá cair. (O som continua audível através

de um “clique”)

¯ Ele é convertido com a cor quando o

LED frontal se altera de vermelho para verde.

(2) Verificação a seguir

A placa de Alimentação

está normal?

Substitua a Placa

da Alimentação.

A saída de tensão Alta/Baixa está

normalizada, exceto para

Stand-By 5V?

Sim

Não

Cada conector está

Ok?

Substitua o

conector.

Substitua a

Placa Y.

Após reconectar cada conector

corretamente, ele opera

normalmente?

Sim

Não

A Placa Ctrl está Ok?

Substitua a

Placa X.

A tensão de saída está normal,

após remover os conectores P1, 2, 4, 9 e 10 do Ctrl-B/D?

Sim

Não

Sim

A Placa Y está Ok?

A tensão de saída está

normal, após remover

os conectores P5 e P6

do Y-B/D?

O Fusível (FS2) do Y-B/D está Ok?

(Caso esteja aberto, substitua-o.)

Sim

Não

Sim Sim

Substitua a

Placa Z.

A Placa Z está Ok?

A tensão de saída está normal, após

remover o conector

P1 do Z-B/D?

O Fusível (FS1 e FS2) do Z-B/D

está Ok?

(Caso esteja aberto, substitua-o.)

Sim

Não

Sim

A Placa X está Ok?

A tensão de saída está normal,

após remover os conectores

P1, 2, 3, 4, 5 do X-B/D?

Após remover P1, P2, P3, a tensão de saída normaliza: Substitua o X-B/D Direito. Após remover P4, P5, a tensão de saída normaliza: Substitua o X-B/D Esquerdo.

Sim

Não

Sim

A Placa VSC está

Ok?

A tensão de saída está normal, após

remover o P1001 e P1100?

Após a alteração COF de cada Placa, verifique se opera normalmente. Caso operar normalmente, substitua o módulo onde ocorre a falha COF correspondente.

Após remover o P1001, P1100, opera normalmente: Substitua a Placa VSC.

Sim

Não

O COF de X, Y e Z

está Ok?

Não

Sim

Page 14

- 14 -

4. Sem Raster (Feixe de Varredura)

(1) Sintoma

¯ Não minuta a descarga no módulo. ¯ Mantém a condição quando o LED frontal é verde.

(2) Verificação a seguir

A Placa de Alimentação

está normal?

Substitua a Placa da

Alimentação.

A saída de tensão Alta/Baixa está

normalizada, exceto para Stand-By

5V?

Sim

Não

Cada conector está

Ok?

Substitua o

conector.

Substitua a

Placa Y.

Após reconectar cada conector

corretamente, ele opera

normalmente?

Sim

Não

A Placa Ctrl está Ok?

Substitua a

Placa X.

A tensão de saída está normal, após

remover os conectores P1, 2, 4, 9, e

10 do Ctrl-B/D?

Sim

Não

Sim

A Placa Y está Ok?

A tensão de saída está

normal, após remover

os conectores P5 e P6

do Y-B/D?

O Fusível (FS2) do Y-B/D está Ok?

(Caso esteja aberto, substitua-o.)

Sim

Não

Sim Sim

Substitua a

Placa Z.

A Placa Z está Ok?

A tensão de saída está

normal, após remover o

conectores P1 do Z-

B/D?

O Fusível (FS1 e FS2) do Z-B/D está

Ok? (Caso esteja aberto, substitua-o.)

Sim

Não

Sim

A Placa X está Ok?

A tensão de saída está normal, após

remover os conectores P1, 2, 3, 4, e

5 do X-B/D?

Após remover P1, P2, P3, a tensão de saída normaliza: Substitua o X-B/D Direito. Após remover P4, P5, a tensão de saída normaliza: Substitua o X-B/D Esquerdo.

Sim

Não

Sim

A Placa VSC está

Ok?

A tensão de saída está normal, após

remover o P1001 e P1100?

Após a alteração COF de cada Placa, verifique se opera normalmente. Caso operar normalmente, substitua o módulo onde ocorre a falha COF correspondente.

Após remover o P1001 e P1100, opera normalmente: Substitua a Placa VSC.

Sim

Não

O COF de X, Y e Z

está Ok?

Não

Sim

Page 15

- 15 -

5. Ocorrência de uma tela estranha em um modo específico

5-1. OSD não é mostrado.

(1) Sintoma

¯ LED verde. ¯ A descarga minuto continua a ser concluída

pelo módulo.

(2) Verificação a seguir

O cabo LVDS está

normal?

A Placa Digital VSC

está normal?

O cabo LVDS está

conectado corretamente?

Insira o cabo

corretamente.

Sim

Não

Sim

O IC FIL8532(IC800)

está funcionando?

Substitua o IC

FIL8532(IC800).

Não

O módulo da Placa

Ctrl está normal?

Substitua a B/D

Ctrl.

Não

Sim

Substitua a B/D

VSC.

Substitua o cabo.

Sim

Page 16

- 16 -

5-2. Não é mostrada a tela em um modo específico.

(1) Sintoma

¯ A tela não é mostrada para um modo de entrada específico.

(RF, AV, Componente, RGB, DVI).

(2) Verificação a seguir

¯ Verifique se todos os modos de entrada se tornaram normais para visualização. ¯ Verifique se o Vídeo (Main-Principal) / Data (Sub-Secundário), Vídeo (Main-Principal)/

Vídeo (Sub-Secundário) se apresentam normalmente no modo PIP ou DW. (Verifique isto novamente em Swap)

(3) Caso apresentar modo RF de forma incomum.

(4) Caso apresentar modo RF, AV de forma incomum.

(5) Caso apresentar modo RGB, Componente de forma incomum.

(6) Caso apresentar modo HDMI de forma incomum.

O Tuner

(Sintonizador) está

normal?

O CXA2069Q está

normal?

O cabo do Tuner está

conectado corretamente?

Conecte-o corretamente.

Sim

Não

Sim

O FIL8532 está

normal?

Substitua o Tuner.

Não

A tensão de entrada, Comunicação

IIC e saída CVBS estão normais?

Sim

A tensão de entrada,

Comunicação IIC e HV Sync

estão normais?

Não

Substitua o IC.

Não

A tensão de entrada,

Comunicação IIC e HV Sync

estão normais?

Não

Substitua o IC.

Não

O CXA2069Q está

normal?

Sim

O FIL8532 está

normal?

A tensão de entrada,

Comunicação IIC e HV Sync

estão normais?

Não

Substitua o IC.

Não

A tensão de entrada,

Comunicação IIC e HV Sync

estão normais?

Não

Substitua o IC.

Não

O FIL8532 está

normal?

A tensão de entrada,

Comunicação IIC e HV Sync

estão normais?

Não

Substitua o IC.

Não

O Sil9011 está

normal?

Sim

O FIL8532 está

normal?

A tensão de entrada,

Comunicação IIC e HV Sync

estão normais?

Não

Substitua o IC.

Não

A tensão de entrada,

Comunicação IIC e HV Sync

estão normais?

Não

Substitua o IC.

Não

Page 17

- 17 -

6. Sem Som

(1) Sintoma

¯ LED verde. ¯ A imagem aparece, mas o som não aparece.

(2) Verificação a seguir

O cabo do SPK(Alto-

Falante) está normal?

O cabo do SPK(Alto-Falante)

está conectado corretamente?

Conecte corretamente o

cabo do SPK (Alto-Falante).

Não

Substitua o IC400.

Não

Substitua o IC401.

Não

Substitua o cabo do

SPK(Alto-Falante).

Sim

O som

RF/AV/Componente/

RGB/HDMI está

normal?

Não

O IC400 está

operando?

O IC401 está

operando?

Substitua o IC402.

Não

O IC402 está

operando?

Substitua a B/D

VSC.

Sim Sim

Page 18

- 18 -

Cable IR

DIAGRAMA DE BLOCOS

Page 19

- 19 -

MEMO

Page 20

- 20 -

590

501

502

400

401

430

402

250

244

241

242

240

243

300

301

121

123

303

122

611

610

120

560

302

561

601

600

570

305

306

307

309

308

200

209

205

207

211

201

210

202

203

204

208

206

582

580

581

103

260

106

108

104

105

270

107

520

530

VISTAS EXPLODIDAS

Page 21

- 21 -

LISTA DAS VISTAS EXPLODIDAS

103 5900V08004A FAN,F8025L12B2-RG DONG YANG 80MM 12V 120MA 2300RPM 79G L 300MM 104 4980V00A48B SUPPORTER,FAN EGI PRESS DU-60PY10 105 4980V00C98B SUPPORTER,FAN AL FOR 60PY20 . 106 5900V06008B FAN,G6015S12B2-RG DONGYANG 60*60*15 7V 1900RPM 6/12V L=500MM 107 4980V00E64A SUPPORTER,FAN EGI FOR 60PY2DR 108 4980V00E66A SUPPORTER,FAN SECC(EGI) 60PY2DR 120 6401VD0026A SPEAKER ASSEMBLY,FULL RANGE(R) NON TN-50PY20 121 6401VD0026B SPEAKER ASSEMBLY,FULL RANGE(L) NON TN-50PY20 122 6401VD0030A SPEAKER ASSEMBLY,WOOFER(R) NON 60PY20 123 6401VD0030B SPEAKER ASSEMBLY,WOOFER(L) NON 60PY20 200 6348Q-B040A PDP,60 1365*768 PDP60X60000.AKLGG 201 6871QCH080A PCB ASSEMBLY,DISPLAY CTRL ASSY 60 X6 4024 6 LAYER 202 6871QDH123A PCB ASSEMBLY,DISPLAY YDRV ASSY 60 X6 MOLEX 203 6871QDH124A PCB ASSEMBLY,DISPLAY YDRV ASSY 60 X6 BOTTOM MOLEX 204 6871QLH053A PCB ASSEMBLY,DISPLAY XRLT ASSY 60 X6 TCP 4024 LVDS LEFT TOP 205 6871QLH054A PCB ASSEMBLY,DISPLAY XRLT ASSY 60 X6 TCP 4024 LVDS LEFT BOTTOM 206 6871QRH062A PCB ASSEMBLY,DISPLAY XRRT ASSY 60 X6 TCP 4024 LVDS RIGHT TOP 207 6871QRH063A PCB ASSEMBLY,DISPLAY XRRT ASSY 60 X6 TCP 4024 LVSD RIGHT BOTTOM 208 6871QXH031A PCB ASSEMBLY,DISPLAY XRCT ASSY 60 X6 TCP 4024 LVDS CENTER TOP 209 6871QXH032A PCB ASSEMBLY,DISPLAY XRCT ASSY 60 X6 TCP 4024 LVDS CENTER BOTTOM 210 6871QYH057A PCB ASSEMBLY,DISPLAY YSUS ASSY 60 X6 4LAYER 211 6871QZH060A PCB ASSEMBLY,DISPLAY ZSUS ASSY 60 60X6 4LAYER 240 4980V00C96B SUPPORTER,MODULE AL LEFT 60PY20 241 4980V00E22B SUPPORTER,MODULE EGI FOR 60PY20(RIGHT) 242 4980V00A40D SUPPORTER,MODULE EGI VERTICAL PRESS DU-60PY10 NEW 243 4980V00A45A SUPPORTER,MODULE AL STAND DU-60PY10 244 4980V00E22A SUPPORTER,MODULE EGI FOR 60PY20 250 4980V00C96A SUPPORTER,MODULE AL RIGHT 60PY20 260 4980V00E26B SUPPORTER,MODULE EGI SUPP. SIDE. L 270 4980V00E26A SUPPORTER,MODULE EGI SUPP. SIDE 300 3091V00753G CABINET ASSEMBLY,60PY2R-MC STEREO E_PHONE ANALOG .. 301 4811V00181B BRACKET ASSEMBLY,SPEAKER 60PY20. AF04HA LEFT 302 4811V00181A BRACKET ASSEMBLY,SPEAKER 60PY20 AF04HA RIGHT 303 4811V00183A BRACKET ASSEMBLY,WOOFER 60PY20 AF04HA FRONT 305 5230V00018A FILTER(MECH),LGM60-01 MITSUI 60 CLASS B GLASS FILTER 306 4980V01164B SUPPORTER,FILTER AL TOP FOR 60PY20 PRESS 307 4980V01165B SUPPORTER,FILTER AL BOTT. FOR 60PY20 PRESS 308 4980V01166B SUPPORTER,FILTER AL FOR 60PY20 RIGHT 309 4980V01167B SUPPORTER,FILTER AL FOR 60PY20 LEFT 400 3809V00526H BACK COVER ASSEMBLY,60PY2R-TB NON WITHOUT W/LABEL 401 3300V00456B PLATE,B/COVER AL 612X294 PRESS 402 3301V00059A PLATE ASSEMBLY,B/COVER 3300V00463 60PY20 430 3501V00223A BOARD ASSEMBLY,STAND 60PY20 AF05GA WITHOUT PACKING 501 3301V00061E PLATE ASSEMBLY,3300V00455 VSC TUNER ASSY RT-60PY21 502 3301V00060E PLATE ASSEMBLY,B/COVER 3300V00456 FOR RT-60PY21 PRESS 520 6871VMMF59B PCB ASSEMBLY,MAIN RF-052C H2 RP-60PY21(60PY2R-MC) FOR BRAZIL . 530 6871VSMS60A PCB ASSEMBLY,SUB A/V MF056B HURRICANE2 AUDIO ASSAY 560 6871VSMS62A PCB ASSEMBLY,SUB CONT MF056B HURRICANE2 RT-60PY21 CONTROL 561 5020V01020A BUTTON,CONTROL 50PY20 ABS, AF-303S 1KEY STICK 570 6871VSMQ68A PCB ASSEMBLY,SUB LED AF05FA MAMUAL TU-50PY22 580 6709V00007A POWER SUPPLY ASSEMBLY,PDP 60INCH AF05GA 780W 1H258WI SANKEN 60 INCH PFC PSU 581 6709V00008A POWER SUPPLY ASSEMBLY,PDP 60INCH AF05GA 780W 1H258WI SANKEN 60INCH MAIN PSU 582 6709V00009B POWER SUPPLY ASSEMBLY,PDP 60INCH AF05GA 780W 1H258WI SANKEN 60INCH ACIN PSU(WAFER) 590 3141VSN939D CHASSIS ASSEMBLY,SUB RF043A ACINLET ASSY SANKEN MODEL 600 68719SMH45A PCB ASSEMBLY,SUB MF056B 50/60PY SIDE A/V FOR DMS 601 4811V00177F BRACKET ASSEMBLY,COVER SIDE AV,RT-50PY21 MF056B NON 610 31419SN065A CHASSIS ASSEMBLY,SUB RF052C H2 60PY2R-MC. EPF MAIN 611 4811V00176F BRACKET ASSEMBLY,COVER EPF&BUTTON

Pos. n˚

Peça n˚

Descrição da Peça

Page 22

LISTA DE PEÇAS DE REPOSIÇÃO

Pos. n˚ Peça n˚ Descrição da Peça

IC902

IC1202 IC1203 IC200 IC201 IC503 IC503 IC504 IC803 IC804 Q100 Q100 Q1000 Q1001 Q1002 Q1003 Q1004 Q101 Q101 Q102 Q1200 Q200 Q201 Q202 Q203 Q204 Q205 Q207 Q300 Q301 Q302 Q303 Q304 Q305 Q400 Q401 Q402 Q403 Q404 Q405 Q407 Q408 Q409 Q410 Q411 Q501 Q502

0IMMRHY052C

0TR830009BA 0TR830009BA 0TR830009BA 0TR830009BA 0TR830009BA

0TRON80020A

0TR830009BA 0TR830009BA 0TR830009BA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR102008AA 0TR387500AA 0TR150400BA 0TR387500AA 0TR387500AA 0TR150400BA 0TR150400BA 0TR387500AA 0TR150400BA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR150400BA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR102008AA 0TR387500AA 0TR102008AA 0TR387500AA 0TR387500AA

0TR387500AA 0TFON80009A 0TFON80004C

HY5DU281622ETP-5 66P

BSS83 BSS83 BSS83 BSS83 BSS83 NUS2401SNT1G SC-75 60V 200MA BSS83 BSS83 BSS83 CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC KRA102S R/TP KEC SOT23 CHIP TR CHIP 2SC3875S(ALY) BK KEC CHIP 2SA1504S(ASY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SA1504S(ASY) BK KEC CHIP 2SA1504S(ASY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SA1504S(ASY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SA1504S(ASY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC KRA102S R/TP KEC SOT23 CHIP TR CHIP 2SC3875S(ALY) BK KEC KRA102S R/TP KEC SOT23 CHIP TR CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC CHIP 2SC3875S(ALY) BK KEC NTS2101PT1G SOT-323 VDS(-8V) NTR4501NT1G SOT23 20V 3.2A

Pos. n˚ Peça n˚ Descrição da Peça

IC100 IC1000 IC1001 IC1002 IC1003 IC1004 IC1005 IC101 IC101 IC103 IC1100 IC1101 IC1102 IC1103 IC1104 IC1105 IC1200 IC1201 IC1300 IC202 IC202 IC300 IC301 IC301 IC302 IC303 IC400 IC401 IC401 IC402 IC500 IC501 IC502 IC502 IC505 IC506 IC600 IC601 IC602 IC603 IC604 IC700 IC701 IC703 IC800 IC802 IC901

0ILNR00015A

0IPRPML001A

0IMCRRH001A

0IMCRFA010A

0IPMG00027A 0IMCRRH001A 0IMCRRH001A

0IMCRTI028C 0IPRPAL005A 0IMCRTI028C

0IMCRRH001A

0IPRPML001A

0IPMG00027A

0IPMGKE030A

0IPMG00027A

0IPRPML001A

0IPRPS5005A

0IMMRAL014B

0IMCRTH003B 0IMMRHY038E 0IPMGON013B

0ISO206900A 0ISA721700C

0ISTL00002A 0ISTL00002A 0ISTL00002A

0IMCRMN027D

0IMCRAT005A

0IPH741400E

0IMCRTI021A 0IMMRAL014B 0IMCRTH002A 0IPRPPH041A

0IPH741400E 0IMCRSJ001A 0IPMGS1012A

0IPRP00009A 0IPMGKE032A 0IPMGKE032A 0IPRPNS054A

0IPH743200A

0IMCR02006A 0IMMRAL025A 0IMMR00004A

0IMCR02005A 0IMMR00024A

0IMMRHY052C

NSP-2100A 64P DIGTAL AUDIO MIC39100 3P SOT223 BA033FP-E2 3P-SOP,TO252-3 KA7809R, FAIRCHILD 2P SC156515M-1.8TR 5P/TO-263-5 BA033FP-E2 3P-SOP,TO252-3 BA033FP-E2 3P-SOP,TO252-3 TAS5122DCARG4 56P AT76C120H-MU1-ZJ208 208P TAS5122DCARG4 56P BA033FP-E2 3P-SOP,TO252-3 MIC39100 3P SOT223 SC156515M-1.8TR 5P/TO-263-5 KIA78R05F 5PIN DPAK R/TP 1A,5V SC156515M-1.8TR 5P/TO-263-5 R/TP 1.5A MIC39100 3P SOT223 SII9011CLU(PB FREE) 128P AT24C02N-10SI-2.7 8P THC63LVD104A 64P HY57V561620CTP-H 54PIN MC34063ADR2G SO-8P CXA2069Q QFP64 BK I2C BUS AV S/W LA7217M MFP14 TP SN74CBTLV3257DGVR 16P SN74CBTLV3257DGVR 16P SN74CBTLV3257DGVR 16P MSP4440K MICRONAS 80P EPM3128ATC100-10 ALTERA 100P 74HC14D 14SOP SN74LVTH541PWR 20P AT24C02N-10SI-2.7 ATMEL 8P THC63LVD103 THINE ELECTRONICS 64P UDA1334BTS PHILIPS SSOP 16P 74HC14D 14SOP SC1565IST-1.8 3P SOT223 SC1592ISTRT SOIC-8P ICL3232CBNZ 16P KIA78R09F 5PIN DPAK R/TP 1A,9V KIA78R09F 5PIN DPAK R/TP 1A,9V LM75CIMX-3 8P/SOP 74HC32D 14SOP FLI8125BB-LF 208P AT24C32AN-10SU-2.7 8PIN SST25VF040-20-4C-S2AE-T 8P FLI8532BD-LF 416P 24LC256T-I/SMG(PB FREE) 8P HY5DU281622ETP-5 66P

TRANSISTOR

- 22 -

RUN DATE : 2006.2.7

Page 23

- 23 -

Pos. n˚ Peça n˚ Descrição da Peça

Q503

D1 D1003 D1005 D1006 D1007 D1008 D1009 D1010 D1012 D1013 D106 D107 D108 D109 D1100 D1103 D1105 D1106 D1107 D1109 D1110 D1200 D1201 D2 D300 D500 D501 D502 D504 D505 D506 D600 LED101 ZD300 ZD301 ZD400 ZD600

C1000 C1005 C1007 C1009 C101 C1010 C1019 C102 C103 C1030

0TFON80009A

0DZ620009BB

0DL233309AC 0DD226239AA 0DD226239AA 0DD226239AA 0DD226239AA 0DD226239AA 0DD226239AA 0DD200009AF 0DD200009AF 0DD226239AA 0DD226239AA 0DD226239AA 0DD226239AA 0DD226239AA

0DL233309AC 0DD226239AA 0DD226239AA 0DD226239AA 0DD226239AA 0DD226239AA 0DD184009AA

0DS113379BA

0DZ620009BB 0DD226239AA 0DD226239AA 0DD226239AA 0DD226239AA 0DR050008AA 0DR050008AA 0DR050008AA 0DD100009AM

6301V00005A 0DR050008AA 0DR050008AA

0DZRM00248A

0DR050008AA

0CE477SF6DC 0CE477SF6DC 0CE107SF6DC 0CE107SF6DC

0CK104CF56A

0CE107SF6DC 0CE476SF6DC

0CK104CF56A 0CK104CF56A

0CE476SF6DC

NTS2101PT1G SOT-323 VDS(-8V)

ZENERS,MTZJ6.2B LED,SAM2333 KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC RU2M V(1) 400V 1.1A 20A RU2M V(1) 400V 1.1A 20A KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC LED,SAM2333 KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC KDS184 TP KEC - 85V - 300MA 1SS133 T-72 TP ZENERS,MTZJ6.2B KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC KDS226 TP KEC SD05.TC SOD323 5V 5A 15A SD05.TC SOD323 5V 5A 15A SD05.TC SOD323 5V 5A 15A EU1ZV(1) 200V 0.25A 15A 0.4US LED ASSEMBLY SD05.TC SOD323 5V 5A 15A SD05.TC SOD323 5V 5A 15A ZENERS,RLZ8.2B-TE11 SD05.TC SOD323 5V 5A 15A

470UF MVG 16V 20% 470UF MVG 16V 20% 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 100UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R

0.1UF 1608 16V 10% R/TP X7R 47UF MVG 16V 20% SMD R/TP

Pos. n˚ Peça n˚ Descrição da Peça

C104 C104 C1043 C1046 C1047 C105 C1050 C1051 C106 C1064 C1065 C1066 C1067 C1068 C1069 C107 C107 C1071 C1073 C108 C108 C108 C1082 C1083 C1084 C1085 C1087 C109 C109 C1098 C1099 C110 C1102 C1105 C1107 C1108 C111 C111 C1110 C1115 C1116 C1117 C1118 C1119 C112 C1120 C1126 C113 C113 C113 C1135 C1136

0CK104CF56A 0CE107SF6DC 0CE476SF6DC 0CE477SF6DC 0CE476SF6DC 0CK104CF56A 0CE477SF6DC 0CE477SF6DC 0CK104CF56A 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC 0CK104CF56A 0CE107SF6DC 0CE477SF6DC 0CE477SF6DC 0CK105DF64A 0CK104CF56A 0CE227SF6DC 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC 0CE477SF6DC 0CK105DF64A 0CK104CF56A 0CE476SF6DC 0CE476SF6DC 0CK104CF56A 0CE476SF6DC 0CE476SF6DC 0CE107SF6DC 0CE107SF6DC 0CK105DF64A 0CK104CF56A 0CE477SF6DC

0CE477DJ618 0CE477SF6DC 0CE227VF6DC 0CE477SF6DC

0CE477DJ618 0CK104CF56A 0CE227VF6DC 0CE477SF6DC 0CK104CF56A 0CE106SF6DC 0CE107SF6DC 0CE107SF6DC 0CE107SF6DC

0.1UF 1608 16V 10% R/TP X7R 100UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 470UF MVG 16V 20% 47UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 470UF MVG 16V 20% 470UF MVG 16V 20%

0.1UF 1608 16V 10% R/TP X7R 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 100UF MVG 16V 20% SMD R/TP 470UF MVG 16V 20% 470UF MVG 16V 20% 1UF 2012 16V 20% F(Y5V) R/TP

0.1UF 1608 16V 10% R/TP X7R 220UF MVG 16V 20% 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 470UF MVG 16V 20% 1UF 2012 16V 20% F(Y5V) R/TP

0.1UF 1608 16V 10% R/TP X7R 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 1UF 2012 16V 20% F(Y5V) R/TP

0.1UF 1608 16V 10% R/TP X7R 470UF MVG 16V 20% 470UF STD 35V 20% FL TP 5 470UF MVG 16V 20% 220UF MV 16V 20% 470UF MVG 16V 20% 470UF STD 35V 20% FL TP 5

0.1UF 1608 16V 10% R/TP X7R 220UF MV 16V 20% 470UF MVG 16V 20%

0.1UF 1608 16V 10% R/TP X7R 10UF MVG 16V 20% 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

CAPACITOR

DIODE

Page 24

- 24 -

Pos. n˚ Peça n˚ Descrição da Peça

C1137 C1138 C114 C114 C1148 C1149 C115 C1150 C1151 C1154 C1159 C116 C1162 C1165 C1166 C117 C1185 C1186 C1187 C1188 C1189 C119 C1190 C1191 C1192 C1193 C1194 C1195 C1199 C1200 C1201 C122 C1225 C123 C1230 C1231 C1245 C1247 C127 C128 C1302 C1304 C1306 C1309 C1311 C1312 C1313 C1314 C1315 C1316 C1317 C1318

0CE107SF6DC 0CE107SF6DC

0CK104CF56A 0CE106SF6DC 0CE476SF6DC 0CE107SF6DC 0CE227SF6DC 0CE107SF6DC 0CE107SF6DC 0CE476SF6DC 0CE476SF6DC

0CK103CK56A 0CE107SF6DC 0CE107SF6DC 0CE107SF6DC 0CE107SF6DC 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC 0CE107SF6DC 0CE107SF6DC

0CK104CF56A 0CE107SF6DC 0CE107SF6DC 0CE107SF6DC 0CE107SF6DC 0CE477SF6DC 0CE107SF6DC 0CE107SF6DC 0CE106SF6DC 0CE106SF6DC

0CK103CK56A 0CE106SF6DC

0CC102CK41A

0CK105DF64A

0CK105DF64A 0CE106SF6DC 0CE476SF6DC

0CE108DJ618

0CF4741L438 0CE107SF6DC 0CE476SF6DC 0CE476SF6DC 0CE107SF6DC 0CE107SF6DC 0CE107SF6DC 0CE107SF6DC 0CE107SF6DC 0CE107SF6DC 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC

100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 10UF MVG 16V 20% 47UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 220UF MVG 16V 20% 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP

0.01UF 1608 50V 10% R/TP X7R 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 470UF MVG 16V 20% 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 10UF MVG 16V 20% 10UF MVG 16V 20%

0.01UF 1608 50V 10% R/TP X7R 10UF MVG 16V 20% 1000PF 1608 50V 5% R/TP NP0 1UF 2012 16V 20% F(Y5V) R/TP 1UF 2012 16V 20% F(Y5V) R/TP 10UF MVG 16V 20% 47UF MVG 16V 20% SMD R/TP 1000UF STD 35V 20% FL TP 5

0.47UF D 63V 5% TP 5 M/PE NI 100UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP

Pos. n˚ Peça n˚ Descrição da Peça

C1333 C1334 C1335 C1338 C1410 C1411 C142 C143 C172 C173 C174 C175 C176 C177 C178 C179 C184 C185 C192 C193 C196 C201 C202 C203 C203 C204 C204 C205 C206 C207 C208 C208 C209 C210 C211 C214 C215 C221 C238 C241 C300 C301 C302 C303 C304 C304 C305 C305 C306 C307 C307 C308

0CE336VF6DC 0CE336VF6DC 0CE336VF6DC 0CE336VF6DC 0CE475SK6DC 0CE475SK6DC

0CF4741L438 0CF4741L438 0CF4741L438

0CF4741L438 0CK105DF64A 0CK105DF64A 0CK105DF64A 0CK105DF64A 0CE106SK6DC

0CE108DJ618

0CE106SK6DC

0CE108DJ618 0CE108DJ618

0CF4741L438

0CF4741L438 0CK104CF56A 0CK104CF56A 0CK104CF56A 0CE475SK6DC 0CK104CF56A 0CE477SF6DC 0CK104CF56A 0CK104CF56A 0CK104CF56A 0CK104CF56A 0CE477SF6DC 0CK104CF56A 0CE475SK6DC 0CE477SF6DC 0CE106SF6DC 0CE475SK6DC 0CE477SF6DC 0CE107SF6DC 0CE476SK6D8 0CE107SF6DC 0CK104CF56A 0CK104CF56A 0CK104CF56A 0CK104CF56A 0CE226SF6DC 0CK104CF56A 0CE107SF6DC 0CK104CF56A 0CK104CF56A 0CE476SF6DC 0CK104CF56A

33UF MV 16V 20% 33UF MV 16V 20% 33UF MV 16V 20% 33UF MV 16V 20%

4.7UF MVG 50V 20% SMD R/TP

0.47UF D 63V 5% TP 5 M/PE NI

0.47UF D 63V 5% TP 5 M/PE NI 1UF 2012 16V 20% F(Y5V) R/TP 1UF 2012 16V 20% F(Y5V) R/TP 1UF 2012 16V 20% F(Y5V) R/TP 1UF 2012 16V 20% F(Y5V) R/TP 10UF MVG 50V 20% SMD R/TP 1000UF STD 35V 20% FL TP 5 10UF MVG 50V 20% SMD R/TP 1000UF STD 35V 20% FL TP 5 1000UF STD 35V 20% FL TP 5

0.47UF D 63V 5% TP 5 M/PE NI

0.1UF 1608 16V 10% R/TP X7R

4.7UF MVG 50V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 470UF MVG 16V 20%

0.1UF 1608 16V 10% R/TP X7R

0.1UF 1608 16V 10% R/TP X7R 470UF MVG 16V 20%

0.1UF 1608 16V 10% R/TP X7R

4.7UF MVG 50V 20% SMD R/TP 470UF MVG 16V 20% 10UF MVG 16V 20%

4.7UF MVG 50V 20% SMD R/TP 470UF MVG 16V 20% 100UF MVG 16V 20% SMD R/TP 47UF MVG,MC 50V 20% SMD TAPPING 100UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R

0.1UF 1608 16V 10% R/TP X7R 22UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 100UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R

0.1UF 1608 16V 10% R/TP X7R 47UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

Page 25

- 25 -

Pos. n˚ Peça n˚ Descrição da Peça

C309 C315 C318 C319 C320 C321 C325 C327 C329 C337 C402 C403 C404 C405 C406 C407 C408 C409 C410 C412 C413 C425 C457 C462 C463 C464 C481 C482 C501 C502 C503 C504 C505 C506 C507 C508 C509 C510 C511 C512 C513 C514 C515 C516 C517 C518 C519 C520 C521 C522 C523 C524

0CK104CF56A 0CK225DFK4A 0CK225DFK4A 0CK225DFK4A 0CK225DFK4A 0CK225DFK4A

0CK225DFK4A 0CE476SF6DC 0CE105SK6DC 0CE105SK6DC 0CE476SF6DC 0CE226SF6DC

0CK104CF56A

0CK104CF56A 0CE335VK6DC 0CE226SF6DC 0CE335VK6DC 0CE107SF6DC 0CE106SF6DC 0CE106SF6DC 0CE475SK6DC 0CE475SK6DC 0CE476SF6DC

0CK104CF56A 0CE476SF6DC

0CK104CF56A 0CE107SF6DC

0CK104CF56A 0CE476SF6DC

0CK104CF56A 0CE226SF6DC

0CK104CF56A 0CE107SF6DC

0CK104CF56A

0CK104CF56A 0CE105VK6DC

0CK104CF56A 0CE476SF6DC

0.1UF 1608 16V 10% R/TP X7R

2.2UF 2012 16V 20%,-20% F(Y5V) R/TP

2.2UF 2012 16V 20%,-20% F(Y5V) R/TP 47UF MVG 16V 20% SMD R/TP 1UF MVG 50V 20% SMD R/TP 1UF MVG 50V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R

3.3UF MV 50V 20% 22UF MVG 16V 20% SMD R/TP

3.3UF MV 50V 20% 100UF MVG 16V 20% SMD R/TP 10UF MVG 16V 20% 10UF MVG 16V 20%

4.7UF MVG 50V 20% SMD R/TP

4.7UF MVG 50V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 47UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 100UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 47UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 22UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R 100UF MVG 16V 20% SMD R/TP

0.1UF 1608 16V 10% R/TP X7R

0.1UF 1608 16V 10% R/TP X7R 1UF MV 50V 20%

0.1UF 1608 16V 10% R/TP X7R 47UF MVG 16V 20% SMD R/TP

Pos. n˚ Peça n˚ Descrição da Peça

C525 C526 C527 C527 C528 C529 C530 C531 C532 C533 C534 C610 C614 C615 C620 C621 C622 C625 C728 C729 C730 C731 C735 C737 C739 C745 C750 C752 C760 C762 C764 C767 C771 C832 C833 C834 C835 C836 C837 C838 C839 C840 C851 C853 C884 C896 C901 C904 C905 C930

0CK103CK56A 0CE476SF6DC 0CK103CK56A 0CE476SF6DC 0CK103CK56A 0CK104CF56A 0CK103CK56A 0CK104CF56A 0CK104CF56A 0CK103CK56A 0CK104CF56A 0CE107SF6DC 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC 0CE476SF6DC 0CE107SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC 0CE226SF6DC

0.01UF 1608 50V 10% R/TP X7R 47UF MVG 16V 20% SMD R/TP

0.01UF 1608 50V 10% R/TP X7R

0.1UF 1608 16V 10% R/TP X7R

0.01UF 1608 50V 10% R/TP X7R

0.1UF 1608 16V 10% R/TP X7R

0.01UF 1608 50V 10% R/TP X7R

0.1UF 1608 16V 10% R/TP X7R 100UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 47UF MVG 16V 20% SMD R/TP 100UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP 22UF MVG 16V 20% SMD R/TP

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

Page 26

- 26 -

Pos. n˚ Peça n˚ Descrição da Peça

C950

L1000 L105 L106 L107 L108 L109 L110 L1101 L1102 L1103 L1104 L111 L112 L1124 L503

C23 P100 P1001 P102 P103 P103 P104 P105 P106 P106 P1100 P1300 P1302 P1303 P1304 P300 P400 P401 P401 P501 P502 P600 P601 P602 P603 P604 P802 P803

C10 C11

0CE226SF6DC

6140VB0004B 6140VB0032A 6140VB0032A 6140VB0032A 6140VB0032A 6140VB0032A 6140VB0032A 6140VB0004B 6140VB0004B 6140VB0004B 6140VB0004B 6140VB0032A 6140VB0032A 6140VB0004B 6140VB0003A

366-036B 366-921L 366-921F 366-932B 366-921L 366-932C 366-932B 366-932C 366-921L 366-921J 366-921J

6602T12007D

6630VF00710

366-921J 366-932B 366-922L 366-921L 366-921J

6602V12001H

6630VF01810

6602T12007D

366-932B 366-932B 366-932B 366-932B 366-932B 366-932C

6602T12007D

387-J12H 387-J12N

22UF MVG 16V 20% SMD R/TP

COIL,CHOKE 26UH COIL,CHOKE DBF-1015A 15.5UH COIL,CHOKE DBF-1015A 15.5UH COIL,CHOKE DBF-1015A 15.5UH COIL,CHOKE DBF-1015A 15.5UH COIL,CHOKE DBF-1015A 15.5UH COIL,CHOKE DBF-1015A 15.5UH COIL,CHOKE 26UH COIL,CHOKE 26UH COIL,CHOKE 26UH COIL,CHOKE 26UH COIL,CHOKE DBF-1015A 15.5UH COIL,CHOKE DBF-1015A 15.5UH COIL,CHOKE 26UH COIL,CHOKE LQH31CN4R7M03L 4.7UH 10%

CONNECTOR,WAFER STAPLE CONNECTOR,WAFER 12PIN 2.54MM CONNECTOR,WAFER 7PIN 2.54MM CONNECTOR,WAFER IL-G-03P CONNECTOR,WAFER 12PIN 2.54MM CONNECTOR,WAFER IL-G-04P CONNECTOR,WAFER IL-G-03P CONNECTOR,WAFER IL-G-04P CONNECTOR,WAFER 12PIN 2.54MM CONNECTOR,WAFER 10PIN 2.54MM CONNECTOR,WAFER 10PIN 2.54MM CONNECTOR,WAFER GT121-31P-TD CONNECTOR,WAFER 12505WS-10A00 CONNECTOR,WAFER 10PIN 2.54MM CONNECTOR,WAFER IL-G-03P CONNECTOR,WAFER 12PIN 2.54MM CONNECTOR,WAFER 12PIN 2.54MM CONNECTOR,WAFER 10PIN 2.54MM CONNECTOR,WAFER 1.25MM 12PINP CONNECTOR,WAFER 12505WR-10 CONNECTOR,WAFER GT121-31P-TD CONNECTOR,WAFER IL-G-03P CONNECTOR,WAFER IL-G-03P CONNECTOR,WAFER IL-G-03P CONNECTOR,WAFER IL-G-03P CONNECTOR,WAFER IL-G-03P CONNECTOR,WAFER IL-G-04P CONNECTOR,WAFER GT121-31P-TD

CONNECTOR ASSEMBLY,12P 2.5MM 450MM CONNECTOR ASSEMBLY,12P 2.5MM 900MM

Pos. n˚ Peça n˚ Descrição da Peça

C12 C13 C14 C15 C16 C17 C18 C19 C20 C21 C22 C30 C31 C5 C6 C7 C8 C9 CD301 CD302 JK500 JK601 P830A P840A

JK100 JK101 JK102 JK102 JK1200 JK400 JK502 JK600

AR1200 AR1201 AR1202 AR1203 AR1204 AR1205 AR1301 AR1302 AR1303 AR1304 AR1305 AR1306 AR700 AR701 AR702 AR703

6631V25032C

387-G05C

387-G09B 6631V00045G 6631V25083E 6631V25189G 6631V25190D 6631V39002C 6631V39002P 6631V63001E 6631V63002D 6631V25032E 6631V25032K

387-J10R

387-G03P 6631V12036P

387-J04T

387-J10J 6630C00010B 6630C00012C 6630G70016A 6630G70017A 6631V39032A 6631V39032A

6612J00040B 6612J10012A

6613V00026A

6612J10012A

6612B00015B

6612J00037A 6612F00087A 6612F00087A

0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D 0RRZVTA001D

CONNECTOR ASSEMBLY,3P 2.5MM 200MM CONNECTOR ASSEMBLY,5P 2.5MM 200MM CONNECTOR ASSEMBLY,9P 2.5MM 150MM CONNECTOR ASSEMBLY,10P 2.5MM 400MM CONNECTOR ASSEMBLY,7P 2.5MM 300MM CONNECTOR ASSEMBLY,3P 2.5MM 400MM CONNECTOR ASSEMBLY,6P 2.5MM 300MM CONNECTOR ASSEMBLY,4P 3.96MM 400MM CONNECTOR ASSEMBLY,10P 3.96MM 400MM CONNECTOR ASSEMBLY,3P 6.35MM 300MM CONNECTOR ASSEMBLY,2P 6.35MM 250MM CONNECTOR ASSEMBLY,3P 2.5MM 300MM CONNECTOR ASSEMBLY,3P 2.5MM 600MM CONNECTOR ASSEMBLY,10P 2.5MM 1400MM CONNECTOR ASSEMBLY,3P 2.5MM 1000MM CONNECTOR ASSEMBLY,10P 1.25MM 1000MM CONNECTOR ASSEMBLY,4P 2.5MM 1200MM CONNECTOR ASSEMBLY,10P 2.5MM 500MM CONNECTOR,CARD BUS 152-1001005000-CV CONNECTOR,CARD BUS 149-1110012901 CONNECTOR,D-SUB A03-7071-094 CONNECTOR,D-SUB A02-0915-101 CONNECTOR ASSEMBLY,5P 3.96MM CONNECTOR ASSEMBLY,5P 3.96MM

JACK,RCAUJB-06-23B JACK,RCAUJB-05-02C JACK ASSEMBLY,UJB-03-28A JACK,RCAUJB-05-02C JACK,DIN DC1R019WDH JAE 0.5MM JACK,RCAUJB-02-12A JACK,PHONE UEJ-CV-032 JACK,PHONE UEJ-CV-032

22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5%

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

JACK

CONNECTOR

WAFER

COIL

RESISTOR

Page 27

- 27 -

Pos. n˚ Peça n˚ Descrição da Peça

AR704 AR705 R101 R230 R618

SW1 SW2 SW3 SW4 SW5 SW6 SW700 SW800

L100 L100 L1004 L1005 L1006 L1007 L1008 L1009 L101 L1010 L1011 L1012 L1013 L1014 L1015 L1016 L1017 L1018 L1019 L102 L102 L1020 L1021 L1022 L1023 L1024 L103 L103 L104 L109 L110 L1105 L1106 L1107 L1108

0RRZVTA001D 0RRZVTA001D

0RD0102H609 0RD0331H609 0RD0152H609

140-313B 140-313B 140-313B

140-313B 6600H000008 6600H000008

6600VR1004A 6600VR1004A

6200JB8010L

6210VC0006A

6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013

6200JB8010L

6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013

6200JB8010L

6210VC0006A

6200J000013 6200J000013 6200J000013 6200J000013 6200J000013

6200JB8010L

6210VC0006A 6210VC0006A

6200JB8010L 6200JB8010L

6200J000013 6200J000013 6200J000013 6200J000013

22 OHM 1 / 16 W 1608 5% 22 OHM 1 / 16 W 1608 5% 10 OHM 1/2 W 5.00% TA52

3.3 OHM 1/2 W 5.00% TA52 15 OHM 1/2 W 5.00% TA52

SWITCH,TACT 2LEAD 160G(TA) SWITCH,TACT 2LEAD 160G(TA) SWITCH,TACT 2LEAD 160G(TA) SWITCH,TACT 2LEAD 160G(TA) SWITCH,LEVER KTM-1502D SWITCH,LEVER KTM-1502D SWITCH,TACT SKHMPW 5P SWITCH,TACT SKHMPW 5P

FILTER,EMC MLB-201209-1000L-N2 FILTER,EMC FBMH3216 HM501NT FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-201209-1000L-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-201209-1000L-N2 FILTER,EMC FBMH3216 HM501NT FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-201209-1000L-N2 FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC MLB-201209-1000L-N2 FILTER,EMC MLB-201209-1000L-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2

Pos. n˚ Peça n˚ Descrição da Peça

L1109 L111 L1110 L1111 L1112 L1113 L1115 L1116 L1117 L1118 L1119 L1120 L1121 L1122 L1123 L1125 L1126 L1127 L1128 L1129 L113 L1204 L1205 L1206 L1207 L1208 L1209 L1301 L200 L201 L202 L203 L204 L300 L301 L302 L303 L400 L401 L403 L405 L500 L501 L502 L502 L503 L506 L604 L606 L607 L803 L805

6200J000013 6200JB8010L 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013

6210VC0006A

6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200JB8010L 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013

6200VJT006A

6200JB8010L

6200VJT006A

6200JB8010L 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013 6200J000013

FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-201209-1000L-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC FBMH3216 HM501NT FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-201209-1000L-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC STC222D 50VOLT 4A 2200PF FILTER,EMC MLB-201209-1000L-N2 FILTER,EMC STC222D 50VOLT 4A 2200PF FILTER,EMC MLB-201209-1000L-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2 FILTER,EMC MLB-321611-0500P-N2

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

FILTER & CRYSTAL

SWITCH

Page 28

- 28 -

Pos. n˚ Peça n˚ Descrição da Peça

R140 R141 R142 R143 R144 R145 X101 X102 X1200 X300 X400 X700 X800

C1 C2 C3 C4 D1 IC201 IC703 IC900 P100 P100 TU200 TU201

A1 A2 A3 A7

6210VC0005A 6210VC0005A 6210VC0005A 6210VC0005A 6210VC0005A 6210VC0005A 6202VDT002A 6212AB2851A 6212AB2845A

166-E02F

156-A02M 6212AB2844A 6212AB2844A

6850J00005H

68509A0001A

6850J00005D 6851V00022C 3720V00275C

692791014AF

692791162AA

692791161AA

366-922B

366-922C 6700NF0020B 6700NF0020C

38289U0572A 6710V00142K

6410VWH013A

4810V00509B

FILTER,EMC BK2125 HS 750 FILTER,EMC BK2125 HS 750 FILTER,EMC BK2125 HS 750 FILTER,EMC BK2125 HS 750 FILTER,EMC BK2125 HS 750 FILTER,EMC BK2125 HS 750 RESONATOR,CRYSTAL SX-1SMD 12.0MHZ RESONATOR,CRYSTAL ABLS-18.5625MHZ RESONATOR,CRYSTAL ABLS-27.000MHZ RESONATOR,CERAMIC CSBLA500KECZF09-B0 RESONATOR,CRYSTAL HC49U 18.432MHZ RESONATOR,CRYSTAL ABLS-19.6608MHZ RESONATOR,CRYSTAL ABLS-19.6608MHZ

CABLE,DVI LVDS UL20276 AWG30 1000MM CABLE,COAXIAL NTSC(ANGLE) TO PLUG CABLE,DVI LVDS UL20276 AWG30 800MM CABLE,COAXIAL UL1365#26 VW-1 150MM DIGITRON ASSY,VFD SDI 10ML03HS1 SOFT WARE,1.43V 4186 PDP RF052C SOFT WARE,3.00V A786 PDP RF052C SOFT WARE,3.00V 74A8 PDP RF052C WAFER,IL-G-03P LGC 2.5MM R/A WAFER,IL-G-04P LGC 2.5MM R/A TUNER,TAFM-H102P TUNER,TAUM-H107P

MANUAL,USER RF052C REMOTE CONTROLLER POWER CORD,BR10S3+V1625 2800MM BRACKET,WALL AP-60DA10

Pos. n˚ Peça n˚ Descrição da Peça

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

ACCESSORIES

MISCELLANEOUS

Page 29

Depto de Assistência Técnica Av. D. Pedro I, W7777 - Distrito Industrial Piracangagua II - Taubaté - SP - Brasil Cx. Postal 324 - CEP 12.010-970 Tel. : (012) 221-8555 Fax. : (012)221-8550

Feb., 2006

Printed in KoreaP/NO : 3828VD0224X

LG Electronics Inc.

Page 30

Page 31

Page 32

Page 33

EPF(TOP)

EPF(BOTTOM)

LOCAL KEY

SIDE A/V(TOP)

SIDE A/V(BOTTOM)

LOGO

AUDIO(TOP)

AUDIO(BOTTOM)

MAIN(TOP)

MAIN(BOTTOM)
