AAA
LED TV
UH65**
43/49/55UH65**
a
X 2
43/49/55UH65**
: Depending on model / Abhängig vom Modell / Selon le modèle / In base al modello / En función del modelo / Dependendo do modelo / Afhankelijk van het model
/ Ανάλογα με το μοντέλο / Odvisno od modela / Típusfüggő / Zależnie od modelu / Závisí na modelu / V závislosti od modelu / În funcţie de model / В зависимост
от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu / Во
зависност од моделот / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan /
b
X 2
60/65UH65**
www.lg.com
60/65UH65**
X 4
(M4 X L20)
43/49/55UH65**
X 6
(M4 X L30)
60/65UH65**
P/No: MFL69361332 (1605-REV02)
Printed in Korea
1 32-A
43/49/55UH65**
2-B
60/65UH65**
43/49/55UH65**
4-A
4-B
a
60/65UH65**
b
A
B
5
ANTENNA/
CABLE IN
HDMI IN
HDMI IN/ARC
USB IN
LAN
LAN
USB IN
AUDIO OUT/
H/P OUT
Satellite IN
OPTICAL DIGITAL
AUDIO OUT
PCMCIA CARD SLOT
PCMCIA CARD SLOT
VIDEO/Y P
B
PRL/MONO AUDIO R
COMPONENT IN AV IN
VIDEO L/MONO AUDIO R
VIDEO AUDIO
VIDEO/Y P
B
PRL/MONO AUDIO R
1
2
43
A
1
2
0
E
D
G
43UH650V-ZB
43UH6509-ZB
43UH6507-ZB
43UH651V-ZE
43UH656V-ZB
49UH650V-ZB
49UH6509-ZB
49UH6507-ZB
49UH651V-ZE
49UH656V-ZB
B
1
F
A
973 622 199 572 77.2 9.7 9.5
1106 701 216 646 77.2 12.3 12.0
G
2
C
B
C
D
E
F
F
G
2
G
1
1
2
0
55UH650V-ZB
55UH6509-ZB
55UH6507-ZB
55UH651V-ZE
55UH656V-ZB
60UH650V-ZB
60UH6509-ZB
60UH6507-ZB
60UH651V-ZE
60UH656V-ZB
65UH650V-ZB
65UH6509-ZB
65UH6507-ZB
65UH651V-ZE
65UH656V-ZB
A
1240 776 216 721 60.9 16.8 16.5
1350 837 265 782 62.0 23.3 22.5
1461 900 265 845 62.0 27.6 26.8
B
C
D
E
F
G
F
G
2
1
*MFL69361332*
MANUAL DE USUARIO
Seguridad y Referencias
LED TV*
* Los TV LED de LG disponen de una pantalla
LCD con iluminación posterior LED.
Antes de utilizar el equipo, lea este manual con atención y
consérvelo para consultarlo cuando lo necesite.
www.lg.com
ESPAÑOL
Instrucciones de seguridad
Lea detenidamente estas instrucciones de seguridad
antes de utilizar el producto.
ADVERTENCIA
Asegúrese de conectar el cable de alimentación a una toma de
corriente con toma de tierra. (Excepto para dispositivos sin toma a
tierra). Podría electrocutarse o sufrir daños personales.
No coloque la TV ni el mando a distancia en los siguientes entornos:
• Una ubicación expuesta a luz solar directa
• Un área con mucha humedad, como un cuarto de baño
• Cerca de cualquier fuente de calor, como hornos u otros
dispositivos que emitan calor
• Cerca de la encimera de la cocina o de un humidicador, donde
puede estar expuesta a vapor o aceite
• Un área expuesta a la lluvia o al viento
• Cerca de recipientes que contengan agua, como oreros
De lo contrario, podrían producirse incendios, descargas eléctricas,
averías o deformaciones en el producto.
No coloque el producto donde pueda verse expuesto al polvo. Esto
supone un riesgo de incendio.
El enchufe de la toma de corriente es el dispositivo de desconexión.
Debe poder acceder en todo momento a dicho enchufe.
Asegúrese de enchufar el cable de alimentación hasta el nal.
Si el cable de alimentación no está completamente conectado, puede
provocar un incendio.
Asegúrese de que el cable de alimentación no entra en contacto con
objetos calientes, como una estufa. Esto puede suponer un riesgo de
incendio o de descarga eléctrica.
No coloque objetos pesados, ni el propio producto, sobre los cables de
alimentación. De lo contrario, podría provocar incendios o descargas
eléctricas.
Pliegue el cable de antena que conecta la TV con la antena externa del
edicio para evitar que se moje con la lluvia. El agua podría dañar el
interior del producto y podrían producirse descargas eléctricas.
No toque el enchufe de alimentación con las manos húmedas. Si las
clavijas están húmedas o cubiertas de polvo, séquelas o límpielas.
Si hay un exceso de humedad, podría sufrir una descarga.
2
Cuando monte la TV en la pared, asegúrese de no hacerlo dejando los
cables de señal y de alimentación colgando por la parte trasera.
Podría causar un incendio o producir una descarga eléctrica.
No enchufe demasiados dispositivos eléctricos a una misma toma de
alimentación eléctrica múltiple. De lo contrario, podría producirse un
incendio por exceso de calentamiento.
ESPAÑOL
No golpee ni deje caer el producto cuando lo conecta a dispositivos
externos. De lo contrario, podrían producirse lesiones personales o
daños en el producto.
Mantenga el embalaje de vinilo o de material aislante lejos del alcance
de los niños. El material aislante es nocivo si se ingiere. En caso de
ingestión por error, provoque el vómito del paciente y acuda al hospital
más cercano. El embalaje de vinilo también puede provocar asxia.
Manténgalo fuera del alcance de los niños.
No introduzca objetos metálicos (como monedas, horquillas, varillas o
alambres) ni inamables (como papel o cerillas) dentro del producto.
Debe prestarse una atención especial a los niños. Pueden producirse
descargas eléctricas, incendios o daños personales. Si se introduce un
objeto extraño en el producto, desconecte el cable de alimentación y
póngase en contacto con el centro de atención al cliente.
No pulverice agua sobre el producto ni frote con ninguna sustancia
inamable (como disolvente o benceno). Puede causar un incendio o
una descarga eléctrica.
No permita que los niños se suban ni se agarren a la TV. De lo contrario,
la TV podría caerse y ocasionar daños personales.
Deseche adecuadamente las pilas usadas para evitar que los niños
las ingieran. En caso de que esto suceda, consulte con un médico
inmediatamente.
No introduzca materiales conductores (como una varilla de metal) en
un extremo del cable de alimentación mientras el otro extremo está
enchufado a la toma de corriente de pared. Tampoco toque el cable
de alimentación una vez enchufado a la toma de corriente. Podría
electrocutarse. (En función del modelo)
No coloque ni almacene sustancias inamables cerca del producto.
Una manipulación imprudente de estas sustancias podría provocar una
explosión o un incendio.
No deje que el producto sufra impactos o que caigan objetos sobre él
o sobre la pantalla. Podría electrocutarse y el producto podría sufrir
daños.
No toque el producto o la antena durante una tormenta eléctrica.
Podría electrocutarse.
No toque la toma de corriente cuando se produzca una fuga de gas.
Abra las ventanas y ventile la habitación. Una chispa podría provocar
un incendio o causarle quemaduras.
No desmonte, repare ni modique el producto según su criterio.
Puede causar un incendio o una descarga eléctrica.
Póngase en contacto con el centro de atención al cliente para cualquier
comprobación, calibración o reparación.
3
ESPAÑOL
Si ocurre algo de lo indicado a continuación, desenchufe inmediatamente
el producto y póngase en contacto con su centro de servicio local.
• El producto ha sufrido un impacto
• Se ha dañado el producto
• Se han introducido objetos extraños en el producto
• El producto emitió humo o un olor extraño
Esto podría provocar incendios o descargas eléctricas.
Si no tiene previsto utilizar el producto durante mucho tiempo,
desenchufe el cable de alimentación. La acumulación de polvo puede
provocar incendios, mientras que el deterioro del revestimiento aislante
puede provocar fugas eléctricas, descargas o incendios.
No desmonte nunca el adaptador de CA ni el cable de alimentación.
Esto podría provocar incendios o descargas eléctricas.
Tenga cuidado al manipular el adaptador para evitar golpes externos.
Los golpes externos pueden causar daños en el adaptador.
Asegúrese de que el cable de alimentación está correctamente
conectado a la clavija de la TV. (En función del modelo)
PRECAUCIÓN
El aparato no debe quedar expuesto a goteras ni salpicaduras. Tampoco
deberá colocar encima objetos con contenido líquido, como oreros.
No instale este producto en una pared si puede quedar expuesto al
aceite o al vapor de aceite. Esto podría dañar el producto y provocar
que se caiga.
Si entra agua u otra sustancia en el producto (como un adaptador de
CA, cable de alimentación, TV), desconecte el cable de alimentación
y póngase en contacto con el centro de atención al cliente
inmediatamente. De lo contrario, podría provocar incendios o descargas
eléctricas.
Utilice únicamente un adaptador de CA autorizado y un cable de
alimentación aprobado por LG Electronics. De lo contrario, podrían
producirse incendios, descargas eléctricas, averías o deformaciones en
el producto.
Instale el producto en un lugar alejado de ondas de radio.
Entre la antena exterior y las líneas de alimentación debe dejarse una
distancia suciente como para evitar que se entren en contacto, incluso
en caso de caída de la antena. Podría producirse una descarga eléctrica.
No instale el producto en lugares como un estante poco estable o una
supercie inclinada. Evite también los lugares donde haya vibraciones o
en los que no se pueda sostener totalmente. De lo contrario, el producto
podría caerse o darse la vuelta, lo cual podría producir daños personales
o daños en el producto.
4
ESPAÑOL

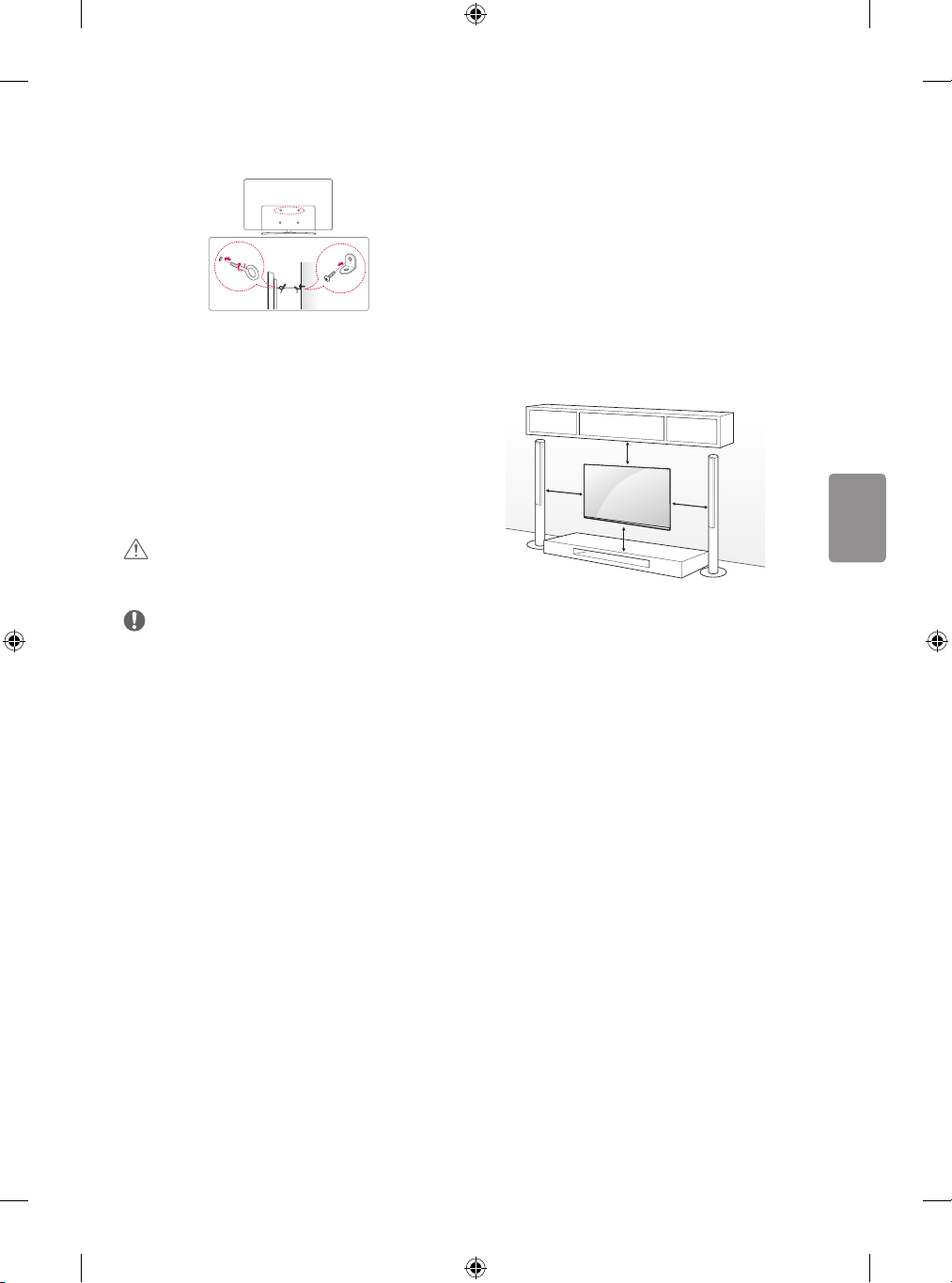

Si instala la TV en un soporte, es necesario que tome medidas para
evitar que el producto vuelque. De lo contrario, el producto podría darse
la vuelta, lo cual podría producir daños personales.
Si tiene intención de montar el producto en la pared, je la interfaz
de montaje estándar VESA (piezas opcionales) a la parte posterior
del producto. Cuando instale el equipo de forma que vaya a utilizar el
soporte de pared (piezas opcionales), fíjelo cuidadosamente para que
no se caiga.
Utilice únicamente los elementos adjuntos/accesorios especicados por
el fabricante.
Cuando instale la antena, consulte con un técnico cualicado.
De lo contrario, corre riesgo de incendio o de descarga eléctrica.
NO coloque baterías no recargables en el dispositivo mientras se esté
cargando.
Asegúrese de que no hay objetos entre el mando a distancia y el sensor.
La señal del mando a distancia puede verse afectada por la luz del sol
por otra luz fuerte. En este caso, oscurezca la habitación.
Cuando conecte dispositivos externos como videoconsolas, asegúrese de
que los cables que se conectan sean lo sucientemente largos.
De lo contrario, el producto podría darse la vuelta, lo cual podría
producir daños personales o daños en el producto.
Le recomendamos que mantenga una distancia de 2 a 7 veces la
longitud diagonal de la pantalla cuando vea la TV.
Si ve la TV durante un largo período de tiempo, es posible que vea
borroso.
Utilice solamente el tipo especicado de pila.
De lo contrario, podrían producirse daños en el mando a distancia.
No mezcle pilas nuevas y antiguas.
De lo contrario, podrían sobrecalentarse las pilas y presentar fugas.
No exponga las baterías a temperaturas muy elevadas y manténgalas
alejadas de la luz solar directa, el fuego y emisores de calor eléctricos.
No encienda ni apague el producto enchufando y desenchufando
la clavija a la toma de pared. (No utilice la clavija para como un
interruptor). Puede provocar un fallo mecánico o una descarga eléctrica.
Siga las instrucciones de instalación que se indican a continuación para
evitar que el producto se sobrecaliente.
• La distancia entre el producto y la pared ha de ser de al menos
10cm.
• No instale el producto en un lugar sin ventilación (p. ej., en un
estante o en un armario).
• No instale el producto en una alfombra o un cojín.
• Asegúrese de que la rejilla de ventilación no está bloqueada por
manteles o cortinas.
De lo contrario, se pueden producir incendios.
5
ESPAÑOL
Procure no tocar las aberturas de ventilación cuando la TV haya estado
funcionando durante largos períodos de tiempo, ya que pueden
calentarse. Esto no afecta al funcionamiento ni al rendimiento del
producto.
Revise periódicamente el cable del aparato, y si su aspecto indica daños
o deterioro, desenchúfelo, deje de utilizarlo y haga que un profesional
de servicio autorizado lo sustituya por una pieza de repuesto idéntica.
Evite que el polvo se acumule en las clavijas del enchufe de
alimentación o en la toma. Esto supone un riesgo de incendio.
Proteja el cable de alimentación de un mal uso físico o mecánico:
no lo retuerza, no lo doble ni lo punce y evite que se cierre ninguna
puerta sobre él. No camine sobre el cable. Preste especial atención a
los enchufes, las tomas de pared y el punto de salida del cable en el
aparato.
Cuando limpie el producto y sus componentes, desconecte la corriente
primero y límpielo con un paño suave. Una fuerza excesiva podría
producir arañazos o decoloración. No pulverice agua ni limpie el
producto con un paño húmedo. No utilice nunca limpiacristales,
productos industriales o para vehículos, abrasivos o cera, benceno,
alcohol, etc., ya que pueden dañar el producto y el panel.
De lo contrario, podrían producirse incendios, descargas eléctricas o
daños en el producto (deformación, corrosión o roturas).
Siempre que la unidad esté conectada a la toma de corriente, no estará
desconectada de la fuente de alimentación aunque el INTERRUPTOR de
la unidad esté apagado.
Cuando desconecte el cable, agárrelo por el enchufe y desenchúfelo.
Si los cables que se encuentran en el interior del cordón alimentación se
desconectan, puede producirse un incendio.
Cuando mueva el producto, asegúrese de apagarlo primero. A
continuación, desenchufe los cables de alimentación, los cables de
antena y los demás cables de conexión.
Puede que el equipo de la TV o el cable de alimentación estén dañados,
lo que puede provocar un incendio o una descarga eléctrica.
No presione el panel con fuerza usando la mano ni ningún objeto
alado como un clavo, lápiz o bolígrafo, ni tampoco lo raye.
Evite tocar la pantalla o colocar los dedos sobre ella durante un tiempo
prolongado. Si lo hace, podría provocar una distorsión temporal en la
pantalla.
6
Dado el elevado peso del producto, muévalo o desembálelo siempre con
la ayuda de alguien.
De lo contrario, se pueden producir daños personales.
ESPAÑOL
Solicite cualquier reparación necesaria al personal cualicado. Las
reparaciones son necesarias cuando el aparato sufre cualquier tipo de
daños, como daños en el cable de alimentación o el enchufe, vertido de
líquidos o caída de objetos sobre el aparato, exposición del aparato a la
lluvia o la humedad, o cuando no funciona con normalidad o ha sufrido
una caída.
Si toca el producto y está frío, podría producirse un pequeño
«parpadeo» al encenderlo. Esto es normal; el producto no tiene ningún
problema.
Este panel es un producto avanzado que contiene millones de píxeles.
Puede que vea pequeños puntos negros o puntos de colores brillantes
(rojo, azul o verde) de 1ppm en el panel. Esto no signica que haya una
avería y no afecta al rendimiento ni a la abilidad del producto.
Este fenómeno también ocurre en productos de otros fabricantes y no
está sujeto a cambios ni reembolsos.
Podría ver una luminosidad y un color diferentes en el panel según su
posición de visualización (izquierda/derecha/arriba/abajo).
Este fenómeno ocurre debido a las propias características del panel. No
está relacionado con el rendimiento del producto y no es una avería.
Mostrar una imagen ja durante un período de tiempo prolongado
puede provocar la adherencia de imágenes. Impida que se quede
una imagen ja en la pantalla del TV durante un periodo de tiempo
prolongado.
Sonido generado
“Crujido”: el sonido que se produce cuando se ve o cuando se apaga la
TV está generado por la contracción térmica del plástico debido a la
temperatura y a la humedad. Este ruido es común en los productos para
los que se requiere deformación térmica. Zumbido del circuito eléctrico/
panel: un circuito de conmutación de alta velocidad, que suministra una
gran cantidad de energía para hacer funcionar un producto, genera un
ruido de nivel bajo. Varía según el producto.
Este sonido generado no afecta al rendimiento ni a la abilidad del
producto.
No utilice productos eléctricos de alto voltaje cerca de la TV (por
ejemplo, un mata mosquitos eléctrico).
Esto podría provocar un funcionamiento incorrecto.
Visualización de imágenes 3D (solo
para modelos 3D).
PRECAUCIÓN
• Los niños deben contar con la supervisión de un adulto cuando
vean vídeos 3D. Si el niño siente cansancio en la vista, dolores de
cabeza o visión borrosa mientras ve imágenes 3D, debe tomarse un
descanso antes de volver a ver contenidos 3D.
• Durante la visualización de un vídeo 3D, algunas personas pueden
experimentar molestias como dolor de cabeza, mareos, fatiga o
visión borrosa. En ese caso, deje de ver el vídeo 3D y tómese un
descanso.
• Si se ven vídeos 3D durante un período de tiempo prolongado, es
posible que experimente fatiga visual. En ese caso, deje de ver el
vídeo 3D y tómese un descanso.
• Utilice únicamente gafas 3D de LG. De lo contrario, podría no ver los
vídeos 3D correctamente.
• No utilice las gafas 3D como gafas de ver, gafas de sol o gafas de
protección.
• No guarde las gafas 3D en lugares con temperaturas
extremadamente altas o bajas. Esto hará que se deformen.
• No utilice las gafas 3D mientras camine o se mueva de un sitio a
otro. Esto podría provocar accidentes o lesiones.
• Evite visualizar las imágenes por fuera de los bordes de las gafas
3D.
• No vea contenido en 3D si tiene ataques de fotosensibilidad,
epilepsia o problemas cardíacos.
7
ESPAÑOL
A
A
<
Preparación
NOTA
• La primera vez que se encienda la TV tras su envío, puede tardar
unos minutos en iniciarse.
• La imagen que se muestra puede diferir de la de su TV.
• Es posible que el menú en pantalla (OSD) de la TV no coincida
exactamente con el de las imágenes incluidas en este manual.
• Los menús y las opciones disponibles pueden diferir según la
fuente de entrada o modelo de producto que emplee.
• Puede que en el futuro se incorporen nuevas funciones a esta TV.
• Los elementos proporcionados con el producto pueden variar en
función del modelo.
• Las especicaciones del producto o el contenido de este manual
pueden cambiar sin previo aviso debido a la actualización de las
funciones del producto.
• Para obtener una conexión óptima, los cables HDMI y los
dispositivos USB deberían tener biseles de menos de 10mm de
grosor y 18mm de ancho. Utilice un cable de extensión compatible
con USB 2.0 si el cable USB o la memoria USB no son válidos para el
puerto USB de su TV.
B
• Utilice un cable certicado con el logotipo HDMI.
• Si no utiliza un cable HDMI certicado, es posible que la pantalla
no se muestre o que se produzca un error de conexión. (Tipos de
cable HDMI recomendados)
- Cable HDMI®/TM de alta velocidad (3 m o menos)
- Cable HDMI®/TM de alta velocidad con Ethernet (3 m o menos)
• Cómo utilizar el núcleo de ferrita (En función del modelo)
- Utilice el núcleo de ferrita para reducir las interferencias
electromagnéticas en el cable de alimentación. Enrolle el cable
de alimentación una vez alrededor del núcleo de ferrita.
[Lado pared]
B
*A < 10 mm
18 mm
*B
[Lado TV]
• Guía de instalación del aislador de antena (En función del modelo)
- Use estas instrucciones para instalar la TV en un lugar en el
que hay una diferencia de voltaje entre la toma del receptor de
televisión y la de TIERRA de la señal de antena.
» Si hay una diferencia de voltaje entre la toma del receptor de
televisión y la de TIERRA de la señal de antena, el contacto
de la antena se puede calentar y el exceso de calor puede
provocar un accidente.
- Puede aumentar la seguridad al ver la TV si se elimina de
forma ecaz el voltaje de alimentación de la antena de TV.
Se recomienda montar el aislador en la pared. Si no se puede
montar en la pared, móntelo en la TV. Evite desconectar el
aislador de antena tras la instalación.
- Antes de comenzar, asegúrese de la antena de TV está
conectada.
1. Conectar a la TV.
Pared
ANTENNA/
CABLE IN
o
Cable /
Antena
Aislador
2. Conectar al receptor de
televisión digital.
- Conecte un extremo del aislador a la toma de cable/antena y el
otro a la televisión o receptor de televisión digital.
- “Los equipos conectados a la toma de tierra de protección de
la instalación del edicio mediante la conexión a la toma de
corriente o mediante otro equipo con conexión a la toma de
tierra de protección y a un sistema de distribución de cables
con un cable coaxial pueden suponer un riesgo de incendio
en determinadas circunstancias. Por lo tanto, la conexión a un
sistema de distribución de cables se debe realizar mediante
un dispositivo que ofrezca aislamiento eléctrico bajo un
determinado rango de frecuencias (aislador galvánico, consulte
EN 60728-11).”
- Al aplicar el aislador de RF, se puede producir una leve pérdida
de sensibilidad de la señal.
10 cm (+ / -2 cm)
8
ESPAÑOL
PRECAUCIÓN
• Para garantizar la seguridad y la vida útil del producto, no utilice
elementos no aprobados.
• Los daños o lesiones causados por el uso de elementos no
aprobados no están cubiertos por la garantía.
• Algunos modelos incluyen una delgada película adherida a la
pantalla. No la retire.
• Para instalar el soporte en la TV, coloque la pantalla mirando hacia
abajo sobre una mesa o una supercie plana amortiguadas para
evitar que se raye la pantalla.
• Asegúrese de que los tornillos están colocados y apretados
correctamente. (De no ser así, la TV podría inclinarse hacia delante
tras su instalación.) No aplique demasiada fuerza a los tornillos
ni los apriete en exceso, ya que podría dañarlos y éstos no se
apretarían correctamente.
• Asegúrese de escurrir cualquier exceso de agua o limpiador del
paño.
• No pulverice agua ni limpiador directamente sobre la pantalla de
TV.
• Compruebe que pulveriza suciente agua o limpiador sobre el paño
seco para limpiar la pantalla.
• Cuando limpie el producto, tenga cuidado de no permitir que
ningún líquido ni objetos extraños se introduzcan en el hueco entre
la parte superior, derecha o izquierda del panel y el panel de la
guía. (En función del modelo)
Compra por separado
Elevación y desplazamiento
de la TV
Antes de levantar o mover la TV, lea la información siguiente para
evitar arañar o dañar la TV y transportarla de manera segura,
independientemente del tipo y tamaño de que se trate.
• Se recomienda mover la TV en el interior de la caja o envuelta en su
material de embalaje original.
• Antes de levantar o mover la TV, desenchufe el cable de
alimentación y los demás cables.
• Al sostener la TV, la pantalla debería orientarse hacia el lado
contrario al que se encuentra usted para evitar dañarla.
• Sujete con rmeza la parte superior e inferior del marco de la TV.
Asegúrese de no sujetar la TV por la zona transparente, la zona del
altavoz o la zona de la rejilla del altavoz.
• Para transportar una TV grande, se necesitan como mínimo dos
personas.
• Cuando transporte la TV con las manos, sujétela como se muestra
en la ilustración siguiente.
Los artículos que se compran por separado pueden cambiarse o
modicarse sin noticación alguna para mejorar la calidad. Póngase
en contacto con el distribuidor para comprar estos artículos. Estos
dispositivos solo funcionan en ciertos modelos. El nombre de modelo
o su diseño pueden cambiar en función de la actualización de las
funciones del producto, las circunstancias o las políticas del fabricante.
(En función del modelo)
AG-F***
Gafas de cine 3D
AN-VC550
Smart Cámara
AN-MR650
Mando a distancia Magic Control
AG-F***DP
Gafas de reproducción dual
• Al transportar la TV, no la exponga a sacudidas ni a vibraciones
excesivas.
• Cuando transporte la TV, manténgala en vertical, nunca la gire
hacia uno de sus lados ni la incline hacia la izquierda o la derecha.
• No aplique demasiada presión sobre la sobre la estructura del
marco porque podría doblarse o deformarse y dañar la pantalla.
• Al manipular la TV, asegúrese de no dañar los botones que
sobresalen.
PRECAUCIÓN
• Procure en todo momento no tocar la pantalla, ya que podría
dañarla.
• No mueva la TV sujetándola por los organizadores de cables, ya
que estos podrían romperse y podrían ocasionarse lesiones físicas
o daños a la TV.
9
ESPAÑOL
Uso del botón
Funciones básicas
(En función del modelo)
Puede utilizar las funciones de la TV fácilmente con solo pulsar o mover
el botón.
NOTA
• La serie 43/49UH60, 43/49UH61, 43/49UH62 no tiene funciones de
joystick, solo un botón de encendido/apagado.
<Tipo A>
Botón de cúpula
<Tipo B>
Botón joystick
o
Encendido (Pulsar)
Apagado (Mantener
1
pulsado)
Control de volumen
Control de programas
1 Todas las aplicaciones en ejecución se cerrarán, y las grabaciones en
curso se detendrán.
Ajuste del menú
Cuando la TV esté encendida, pulse el botón una vez. Puede ajustar
los elementos de menú pulsando o moviendo los botones.
Apaga la televisión.
Permite salir de todas las pantallas y volver al modo de
visualización de TV.
Permite cambiar la fuente de entrada.
Permite acceder al menú de ajustes.
Montaje en una mesa
1 Levante la TV e inclínela hasta la posición vertical sobre una mesa.
• Deje un espacio de 10cm (como mínimo) con respecto a la pared
para permitir una ventilación adecuada.
10
Botón joystick
10 cm
10 cm
2 Enchufe el cable de alimentación a una toma de pared.
PRECAUCIÓN
• No coloque la TV cerca ni sobre fuentes de calor, ya que esto podría
provocar un incendio u otros daños.
10 cm
10 cm
10 cm
ESPAÑOL
Cómo jar la TV a una pared
(Esta función no está disponible en todos los modelos.)
1 Inserte y apriete los cáncamos o los sopor tes y los pernos de la TV en
la parte posterior de esta.
• Si hay pernos insertados en la posición de los cáncamos, quite
primero los pernos.
2 Monte las abrazaderas de pared junto con los pernos en la pared.
Haga coincidir la ubicación del soporte de pared y los cáncamos en la
parte posterior de la TV.
3 Conecte los cáncamos y las abrazaderas de pared rmemente con
una cuerda resistente.
Asegúrese de mantener la cuerda horizontal con respecto a la
supercie plana.
PRECAUCIÓN
• Asegúrese de que los niños no se suban a la TV ni se cuelguen de
esta.
NOTA
• Utilice una plataforma o una carcasa que sea lo sucientemente
resistente y grande como para soportar la TV de forma segura.
• Los soportes, pernos y cuerdas no se suministran. Puede solicitar
accesorios adicionales a su distribuidor local.
Montaje a pared
Monte un soporte de montaje en pared opcional en la parte posterior
de la TV con cuidado e instale el soporte de montaje en una pared
robusta y perpendicular con respecto al suelo. Si desea jar la TV
sobre otros materiales del edicio, póngase en contacto con personal
cualicado. LG recomienda que un profesional cualicado instale el
soporte de pared. Recomendamos el uso del soporte de montaje en
pared de LG. El soporte de montaje en pared de LG permite conectar los
cables y moverlos con facilidad. Cuando no use el soporte de montaje
en pared de LG, use uno en el que se pueda asegurar adecuadamente
el dispositivo a la pared, con espacio suciente para poder conectar
otros dispositivos externos. Si se va a jar el soporte a la pared, instálelo
después de conectar los cables.
10 cm
10 cm
Asegúrese de utilizar tornillos y un soporte de montaje en pared que
cumplan con el estándar VESA. Las dimensiones estándar de los kits de
montaje en pared se describen en la tabla siguiente.
10 cm
10 cm
11
ESPAÑOL
A
B
Soporte de montaje en pared (se adquiere
por separado)
43UH60**
43UH61**
40/43UH62**
40UH63**
43UH65**
43UH66**
Modelo
40/43UH67**
43UH74**
43UH75**
VESA (A x B) (mm) 200 x 200 300 x 300
Tornillo estándar M6 M6
Número de tornillos 4 4
Se adquiere por
separado
LSW240B
MSW240
60/65UH60**
60/65UH61**
60/65UH62**
58UH63**
60/65UH65**
60/65UH66**
Modelo
58/60/65UH67**
60UH74**
60/65UH75**
60/65UH77**
60/65UH80**
60UH84**
60/65UH85**
VESA (A x B) (mm) 300 x 300 600 x 400
Tornillo estándar M6 M8
Número de tornillos 4 4
Se adquiere por
separado
LSW350B LSW640B
Modelo 55/65UH95**
VESA (A x B) (mm) 300 x 200
Tornillo estándar M6
Número de tornillos 4
Se adquiere por
separado
OTW420B
49/55UH60**
49/55UH61**
49/55UH62**
50UH63**
49/55UH65**
49/55UH66**
49/50/55UH67**
49/55UH74**
49/55UH75**
49/55UH77**
49/55UH79**
49/55UH80**
49/55UH84**
49/55UH85**
LSW350B
MSW240
70UH63**
75UH65**
70UH67**
70UH70**
75UH77**
75UH78**
75UH80**
75UH85**
79/86UH95**
PRECAUCIÓN
• Retire el soporte antes de instalar la TV en una pared realizando el
procedimiento inverso del montaje.
NOTA
• Utilice la etiqueta adhesiva o cubierta de protección suministrada
cuando instale el soporte de montaje en pared. La etiqueta
adhesiva o cubierta de protección impedirá que se acumule polvo
y suciedad en la abertura. (Solo si se suministra la etiqueta o
cubierta)
Artículo proporcionado
Etiqueta adhesiva
Artículo proporcionado
Etiqueta adhesiva
Artículo proporcionado
Cubierta de protección
12
ESPAÑOL
• Cuando instale el soporte de montaje en pared, se recomienda
tapar con cinta el oricio del soporte para evitar la entrada de
polvo e insectos. (En función del modelo)
Oricio del soporte
• Cuando instale el TV a un soporte de pared, introduzca los
separadores del soporte en los oricios del TV destinados a tal n,
para ajustar el ángulo vertical de la TV. (Solo si se proporciona el
artículo de la siguiente forma)
Artículo
proporcionado
Separadores para
montaje en pared
• En función de la forma del soporte, utilice una herramienta plana
para retirar la tapa del soporte como se muestra a continuación. (p.
ej. un destornillador plano)
(Solo si se proporciona el artículo de la siguiente forma)
Conexiones (noticaciones)
Puede conectar varios dispositivos externos a la TV y cambiar entre los
modos de entrada para seleccionar un dispositivo externo. Para obtener
más información sobre la conexión de dispositivos externos, consulte el
manual que se incluye con cada dispositivo.
Los dispositivos externos disponibles son: receptores HD, reproductores
de DVD, vídeos, sistemas de audio, dispositivos de almacenamiento USB,
PC, consolas de juegos, etc.
NOTA
• La conexión de dispositivos externos puede variar entre distintos
modelos.
• Conecte los dispositivos externos a la TV independientemente del
orden de los puertos de la TV.
• Si graba un programa de TV en un grabador de DVD o un vídeo,
asegúrese de conectar el cable de entrada de señal de TV a la
TV a través del grabador de DVD o del vídeo. Para obtener más
información sobre la grabación, consulte el manual que se incluye
con el dispositivo que se conecte.
• Consulte el manual del equipo externo para obtener las
instrucciones de funcionamiento.
• Si conecta una consola de juegos a la TV, emplee el cable
proporcionado con el dispositivo en cuestión.
• En el modo PC, puede que se genere ruido asociado a la resolución,
al patrón vertical, al contraste o a la luminosidad. Si se produce
ruido, cambie la salida PC a otra resolución, cambie la frecuencia
de actualización o ajuste la luminosidad y el contraste del menú
IMAGEN hasta que la imagen se muestre más clara.
• En el modo PC, puede que algunos ajustes de la resolución no
funcionen correctamente en función de la tarjeta gráca.
• Si se reproduce contenido ULTRA HD en el PC, la imagen o el sonido
puede interrumpirse de forma intermitente, dependiendo del
rendimiento del PC. (En función del modelo)
Herramienta plana
13
ESPAÑOL
Conexión de la antena
Conecte la TV a una toma de pared de antena con un cable RF (75 Ω).
• Emplee un divisor de señal cuando desee utilizar más de dos TV.
• Si la imagen es de poca calidad, instale un amplicador de señal
correctamente para mejorar la calidad de imagen.
• Si la imagen es de poca calidad con una antena conectada, intente
volver a orientar la antena en la dirección adecuada.
• No se suministran el cable de antena ni el conversor.
• Audio DTV admitido: MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
• En una ubicación que no sea compatible con la emisión ULTRA HD,
esta TV no puede recibir emisiones ULTRA HD directamente. (En
función del modelo)
Conexión de la antena parabólica
(Solo los modelos de satélite)
Para conectar la TV a una antena parabólica, enchufe un cable de RF de
satélite a una toma de satélite (75Ω).
Conexión del módulo CI
(En función del modelo)
Puede visualizar los servicios de abono (de pago) en el modo de DTV.
• Compruebe si el módulo CI se ha insertado en la ranura para tarjeta
PCMCIA en la dirección correcta. Si el módulo no se ha insertado
correctamente, podría causar daños en la TV y en la ranura para
tarjeta PCMCIA.
• Si la TV no reproduce vídeo ni audio cuando se conecta CI+ CAM,
póngase en contracto con el operador del servicio por satélite/
cable/digital terrestre.
Conexión USB
Es posible que algunos concentradores USB no funcionen. Si no se
detecta un dispositivo USB conectado mediante un concentrador USB,
conéctelo directamente al puerto USB de la TV.
Otras conexiones
Conecte la TV a los dispositivos externos. Para conseguir la mejor calidad
de imagen y sonido, conecte el dispositivo externo y la TV con el cable
HDMI. Algunos cables no se incluyen.
• General HDMI ULTRA HD Deep
Colour
- Encendido : Compatible con 4K a 50/60 Hz (4:4:4, 4:2:2, 4:2:0)
- Apagado : Compatible con 4K a 50/60 Hz 8 bits (4:2:0)
Si el dispositivo conectado al puerto Entrada también es compatible
con ULTRA HD Deep Colour, la imagen será más clara. Sin embargo,
si el dispositivo no es compatible, es posible que no funcione
correctamente. En tal caso, conecte el dispositivo a un puerto HDMI
distinto o cambie la conguración de HDMI ULTRA HD Deep
Colour del televisor a Apagado.
(Esta función solo está disponible en determinados modelos
compatibles con Colour intenso ULTRA HD)
NOTA
• Formato de audio HDMI admitido :
Dolby Digital (32 kHz, 44,1 kHz, 48 kHz),
DTS (44,1 kHz, 48 kHz),
PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz, 192 kHz)
(En función del modelo)
Mando a distancia
Las descripciones que aparecen en este manual se basan en los botones
del mando a distancia. Lea este manual con detenimiento y utilice la TV
correctamente.
Para cambiar las pilas, abra la tapa del compartimento, sustitúyalas
(AAA de 1,5V) haciendo coincidir los polos y con las
indicaciones de la etiqueta del interior del compartimento, y vuelva a
colocar la tapa. Para quitar las pilas, realice el proceso de instalación en
orden inverso.
Asegúrese de apuntar con el mando a distancia hacia el sensor
correspondiente de la TV.
(En función del modelo)
14
ESPAÑOL
1 2
A
Permiten ajustar el nivel de volumen.
Permite desplazarse por los programas o canales
almacenados.
Permite ir a la pantalla anterior o siguiente.
3
4
5
B
A
(ENCENDIDO/APAGADO) Permite encender y apagar la TV.
Permite seleccionar un programa de radio, TV o
DT V.
(ENTRADA) Permite cambiar la fuente de entrada.
(Ajustes rápidos) Permite acceder a los Ajustes rápidos.
1
, 2 Al hacer zoom en el área seleccionada, puede
verla a pantalla completa. (En función del modelo)
1
, 2
Permite visualizar la información del programa
actual y la pantalla. (En función del modelo)
1
(BUSCAR) Permite buscar contenidos como programas de
TV, películas y otros vídeos, o realizar una búsqueda en la web
introduciendo los términos de búsqueda en el cuadro de búsqueda.
(En función del modelo)
2
Recupera la opción de subtítulos preferida en modo
digital. (En función del modelo)
Botones numéricos Permite introducir números.
Permite el acceso a la lista de programas almacenados.
(Espacio) Escribe un espacio en blanco en el teclado de la
pantalla.
3
Muestra la guía de programación.
3
Permite volver al programa visto anteriormente. (En
(En función del modelo)
función del modelo)
B
4
Permite visualizar la información del programa actual y
la pantalla. (En función del modelo)
4
, 5 (BUSCAR) Permite buscar contenidos como programas
de TV, películas y otros vídeos, o realizar una búsqueda en la web
introduciendo los términos de búsqueda en el cuadro de búsqueda.
(En función del modelo)
4
, 5
modelo)
Muestra la guía de programación.
5
Usado para ver vídeos 3D. (En función del modelo)
(SILENCIO) Permite silenciar el sonido completamente.
(En función del
RECENT
6
8 9
LIVE
MENU
7
10
C
D
C
Muestra el historial anterior.
(INICIO) Permite acceder al menú de inicio.
Muestra la lista de Canales y Recomendados. (En función
del modelo)
6
, 8 Permite volver al nivel anterior. (En función del
modelo)
6
, 7 , 8 , 9 Botones del teletexto ( ) Estos
botones se usan para el teletexto. (En función del modelo)
7
, 9 Permite salir de todas las pantallas y volver al modo de
visualización de TV. (En función del modelo)
Botones de navegación (arriba/abajo/izquierda/derecha)
Permiten desplazarse por los menús y las opciones.
Permite seleccionar menús u opciones y conrmar las
entradas.
D
Pulsando el botón AD, se activará la función de descripción de
audio.
10
Comienza a grabar y muestra el menú de grabación.
(Solo modelo compatible con Time Machine
modelo)
10
Al hacer zoom en el área seleccionada, puede verla a
pantalla completa. (En función del modelo)
10
Permite seleccionar el origen del menú de TV MHP. (En
función del modelo)
Permite volver a TV en vivo.
Botones de control ( ) Permite controlar los
contenidos de medios.
Botones de colores Permiten acceder a funciones especiales de
algunos menús.
( : rojo, : verde, : amarillo, : azul)
Ready
) (En función del
15
ESPAÑOL
Funciones del mando a
distancia Magic Control
(En función del modelo)
Cuando aparezca el mensaje “La batería del mando a distancia Magic
Control está baja. Cambie la batería.”, sustituya la pila.
Para cambiar las pilas, abra la tapa del compartimento, sustitúyalas
(AA de 1,5V) haciendo coincidir los polos y de acuerdo con la
etiqueta del interior del compartimento, y vuelva a colocar la tapa.
Asegúrese de apuntar con el mando a distancia hacia el sensor de la TV.
Para quitar las pilas, realice el proceso de instalación en orden inverso.
A
B
Permiten ajustar el nivel de volumen.
Permite desplazarse por los programas o canales almacenados.
(SILENCIO) Permite silenciar el sonido completamente.
* Al mantener pulsado el botón se activarán las funciones de
descripción de audio. (En función del modelo)
(BUSCAR) Permite buscar contenidos como programas de
TV, películas y otros vídeos, o realizar una búsqueda en la web
introduciendo los términos de búsqueda en el cuadro de búsqueda.
(Reconocimiento de voz)
(En función del modelo)
Se necesita una conexión de red para utilizar la función de
reconocimiento de voz.
1 Pulse el botón de reconocimiento de voz.
2 Comience a hablar cuando aparezca la ventana de visualización de
voz a de la pantalla de TV.
(INICIO) Permite acceder al menú de inicio.
Muestra el historial anterior.
Muestra el menú de inicio del receptor digital.
* Cuando no se está viendo con un receptor digital: se muestra la pan-
talla del receptor digital.
A
(ENCENDIDO/APAGADO) Permite encender y apagar la TV.
(ENCENDIDO DEL RECEPTOR DIGITAL) Puede encender o
apagar el receptor digital añadiéndolo al mando a distancia universal
de su TV.
Botones numéricos Permite introducir números.
Permite el acceso a la lista de programas almacenados.
(Espacio) Escribe un espacio en blanco en el teclado de la
pantalla.
(Mando de pantalla) Muestra el Mando de pantalla.
* Permite acceder al menú del mando a distancia universal en algu-
nas regiones. (En función del modelo)
16
B
C
D
ESPAÑOL
C
Rueda(OK) Pulse el centro del botón de rueda para seleccionar
un menú. Puede cambiar de programa con el botón de rueda.
(arriba/abajo/izquierda/derecha) Pulse el botón
arriba, abajo, izquierda o derecha para desplazarse por el menú. Si
pulsa los botones mientras el puntero está en uso, el
puntero desaparecerá de la pantalla y el mando a distancia Mágico
funcionará como un mando a distancia general. Para que se vuelva a
mostrar el puntero en la pantalla, agite el mando a distancia Mágico
de izquierda a derecha.
D
Permite volver al nivel anterior.
Permite despejar las pantallas y volver al último modo de
visualización seleccionado.
Muestra la guía de programación.
Usado para ver vídeos 3D. (Solo para los modelos 3D)
(ENTRADA) Permite cambiar la fuente de entrada.
* Al mantener pulsado el botón de se muestran todas las listas
de entradas externas.
(Ajustes rápidos) Permite acceder a los Ajustes rápidos.
* Al mantener pulsado el botón de se muestra el menú Toda la
configuración.
Botones de colores Permiten acceder a funciones especiales de
algunos menús.
( : rojo, : verde, : amarillo, : azul)
Botones del teletexto ( , ) Estos botones se usan para
el teletexto.
Puede hacer zoom en la zona a la que apunta el mando a
distancia.
Al hacer zoom en el área seleccionada, puede verla a
pantalla completa.
Registro del mando a distancia
Magic Control
Cómo registrar el mando a distancia Magic Control
Para utilizar el mando a distancia Mágico, primero debe vincularlo con la
TV.
1 Coloque las pilas en el mando a distancia Mágico y encienda la TV.
2 Apunte con el mando a distancia Mágico a la TV y pulse el botón
Rueda (OK).
* Si la TV no puede registrar el mando a distancia Mágico, apague y
encienda de nuevo la TV y vuelva a intentarlo.
Cómo cancelar el registro del mando a
distancia Magic Control
Pulse los botones
segundos para desvincular el mando a distancia Mágico de la TV.
* Al mantener pulsado el botón podrá cancelar el registro y volv-
er a registrar el mando a distancia Mágico de una sola vez.
BACK
y (INICIO) al mismo tiempo durante cinco
Licencias
Las licencias admitidas pueden diferir según el modelo. Para obtener más
información acerca de las licencias, visite www.lg.com.
(Solo UH95**, UH85**, UH77**,
75UH78**, 70UH70**)
Información del aviso de
software de código abierto
Para obtener el código fuente correspondiente GPL, LGPL, MPL y otras
licencias de código abierto que contiene este producto, visite http://
opensource.lge.com.
Además del código fuente, podrá descargar las condiciones de las
licencias, exención de responsabilidad de la garantía y avisos de
copyright.
LG Electronics también le proporcionará código abierto en CD-ROM por un
importe que cubre los gastos de su distribución (como el soporte, el envío
y la manipulación) previa solicitud por correo electrónico a opensource@
lge.com. Esta oferta es válida durante tres (3) años a partir de la fecha de
adquisición del producto.
17
ESPAÑOL
Conguración del
dispositivo de control
externo
Para obtener más información sobre la conguración del dispositivo de
control externo, visite www.lg.com.
Solución de problemas
No se puede controlar la TV con el mando a distancia.
• Compruebe el sensor para el mando a distancia del producto e
inténtelo de nuevo.
• Compruebe si hay algún obstáculo entre el producto y el sensor
para el mando a distancia.
• Compruebe si las pilas aún funcionan y si están bien colocadas (
a y a ).
No se muestra ninguna imagen ni se produce ningún sonido.
• Compruebe si el producto está encendido.
• Compruebe si el cable de alimentación está conectado a una toma
de pared.
• Compruebe si hay algún problema con la toma de pared. Para ello,
conecte otros productos.
La TV se apaga repentinamente.
• Compruebe los ajustes de control de alimentación. Puede que se
haya cortado el suministro eléctrico.
• Compruebe si las funciones Temporizador / Apagar
Temporizador están activadas en la opción de ajustes de
Temporizadores.
• Compruebe si el Apagado automático está activado en los
ajustes General - > Modo Eco. (En función del modelo)
• Si no hay señal cuando la TV está encendida, la TV se apagará
automáticamente transcurridos 15 minutos de inactividad.
Al conectar al PC (HDMI), aparecerá el mensaje “No signal” (Sin señal) o
“Invalid Format” (Formato no válido).
• Encienda y apague la TV con el mando a distancia.
• Vuelva a conectar el cable HDMI.
• Reinicie el PC con la TV encendida.
Especicaciones
Especicaciones del Módulo Wireless
• Dado que los canales de banda pueden variar según el país,
el usuario no puede cambiar ni ajustar la frecuencia de
funcionamiento. Este producto está congurado para la tabla de
frecuencias de la región.
• Por seguridad del usuario, este dispositivo se debe instalar y utilizar
con una distancia mínima de 20 cm entre el dispositivo y el cuerpo.
(Solo UH60**, UH61**, UH62**)
Especificación del módulo de LAN inalámbrico (TWFM-B006D)
Estándar IEEE802.11a/b/g/n
Rango de frecuencias Potencia de salida (máx.)
De 2.400 a 2.483,5 MHz
De 5.150 a 5.250 MHz
De 5.725 a 5.850 MHz (Fuera
de la UE)
(Solo UH63**, UH65**, UH66**, UH67**, UH70**, UH74**, UH75**,
UH77**, UH78**, UH79**, UH80**, UH84**, UH85**, UH95**)
Especificaciones del Módulo Wireless (LGSBWAC61)
LAN inalámbrico (IEEE 802.11a/b/g/n/ac)
Rango de frecuencias Potencia de salida (máx.)
De 2.400 a 2.483,5 MHz
De 5.150 a 5.725 MHz
De 5.725 a 5.850 MHz (Fuera
de la UE)
Bluetooth
Rango de frecuencias Potencia de salida (máx.)
De 2.400 a 2.483,5 MHz 10 dBm
* “IEEE802.11ac” no está disponible en todos los países.
14 dBm
12,5 dBm
15,5 dBm
15,5 dBm
17,5 dBm
8,0 dBm
18
ESPAÑOL
Módulo CI (An x Al x P) 100,0 mm x 55,0 mm x 5,0 mm
Temperatura de funcion-
Humedad de funcion-
Condiciones del
entorno
(En función del país)
Sistema de televisión DVB-S/S2*
Cobertura de canal
(banda)
Número máximo
de programas
almacenables
Impedancia de
antena externa
Temperatura de alma-
Humedad de almacenami-
Satélite Terrestre Cable Terrestre / Cable
950 ~ 2.150 Mhz
6.000 3.000
amiento
amiento
cenamiento
ento
De 0 °C a 40 °C
Menos del 80 %
De -20 °C a 60 °C
Menos del 85 %
TV digital TV analógica
DVB-T
DVB-T2*
VHF III : 174 ~ 230 Mhz
UHF IV : 470 ~ 606 Mhz
UHF V : 606 ~ 862 Mhz
Banda S II : 230 ~ 300 Mhz
Banda S III : 300 ~ 470 Mhz
75 Ω
DVB-C
46 ~ 862 Mhz 46 ~ 862 Mhz
PAL/SECAM B/G, D/K, I,
SECAM L
* Solo modelos compatibles con DVB-T2/C/S2.
19
MANUAL DEL USUARIO
CONFIGURACIÓN
DEL DISPOSITIVO
DE CONTROL EXTERNO
Lea este manual atentamente antes de utilizar el monitor y consérvelo para
consultarlo cuando lo necesite.
www.lg.com
ENG
ESPAÑOL
CÓDIGOS CLAVE
2
2
CÓDIGOS CLAVE
• Esta función no está disponible en todos los modelos.
Código
(hexad
Función Nota
ecimal)
00 CH +, PR +
01 CH -, PR -
02 Volume +
03 Volume -
> (Botón de flecha / Tecla
06
izquierda)
< (Botón de flecha / Tecla
07
izquierda)
08 Power
09 Mute
0B Input
0E SLEEP
0F TV, TV/RAD
10 - 19 * Botones numéricos del 0 al 9
1A Q.View / Flashback
1E FAV (Canal favorito)
20 Text (Teletexto)
21 T. Opt (Opción de teletexto)
28 Return (ATRÁS)
30 AV Mode (Audio / Vídeo)
39 Caption/Subtitle
Λ
40
41
(Botón de flecha / Cursor
hacia arriba)
V (Botón de flecha / Cursor
hacia abajo)
42 My Apps
43 Menu / Settings
44 OK / Enter
45 Q.Menu
4C List (Solo ATSC)
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
* El código clave 4C (0x4C) está disponible en los modelos ATSC/ISDB que usan un canal mayor/menor.
(Para Corea del Sur, Japón, Norteamérica y Latinoamérica, excepto los modelos de Colombia)
Código
(hexad
Función Nota
ecimal)
53 List
5B Exit
60 PIP(AD)
61 Azul
63 Amarillo
71 Verde
72 Rojo
79 Ratio / Aspect Ratio
91 AD (Audio Description)
7A User Guide
7C Smart / Home
7E SIMPLINK
8E ►►(Avanzar)
8F ◄◄(Retroceder)
AA Info
AB Program Guide
B0 ►(Reproducir)
ꕗ (Detener / Lista de
B1
archivos)
ꕘ (Congelar / Reproducción a
BA
BB Soccer
BD
DC 3D
99 Configuración automática
9F App / *
9B TV/PC
cámara lenta / Pausa)
ꔄ (GRABAR)
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
Botón del mando
a distancia
ENGESPAÑOL
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
USB IN
(TV)
(PC)
CONFIGURACIÓN DEL DISPOSITIVO DE
CONTROL EXTERNO
• La imagen visualizada puede diferir de su TV.
Conecte el USB al conversor en serie/la toma de entrada RS-232C al dispositivo de control externo (como
un ordenador o un sistema de control A/V) y gestione las funciones del producto externamente.
Nota: el tipo de puerto de control de la televisión puede variar en función de los distintos modelos y series.
* Tenga en cuenta que no todos los modelos admiten esta conectividad.
* No se incluye el cable.
Conversor en serie con cable USB
Tipo de USB
3
3
(PC)
• LGTV es compatible con el USB con chip PL2303 (ID del fabricante: 0x0557; ID del producto: 0x2008)
para el conversor en serie, que no es distribuido ni fabricado por LG.
• Puede adquirirse en tiendas de informática con accesorios para profesionales de asistencia de TI.
USB IN
(TV)
RS-232C con cable RS232C
Tipo DE9 (D-sub de 9 patillas)
• Debe adquirir el cable RS-232C (tipo DE9, D-Sub de 9 patillas de hembra a hembra) a RS-232C
necesario para conectar el PC y la TV, tal como se indica en el manual.
RS-232C IN
(CONTROL & SERVICE)
(PC)
La interfaz de conexión puede diferir de la de su TV.
(TV)
ENG
ESPAÑOL
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(PC
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(PC
SERVICE ONLY
1
3
2
4
4
Tipo de toma telefónica
• Debe adquirir la toma telefónica para el cable RS-232 necesario para conecta el PC y la TV, tal como se
indica en el manual.
* Para el resto de modelos, conéctelos al puerto USB.
* La interfaz de conexión puede diferir de la de su TV.
1
3
(TV)
(TV)
- o
)
2
1
3
SERVICE ONLY
)
RS-232C IN
2
(CONTROL & SERVICE)
Ordenador del cliente Configuraciones de RS-232C
Configuraciones de 3 cables (no estándar)
1
6
RS-232C
(Puerto serie)
Set ID
Para configurar el número de identificación del equipo, consulte el apartado "Asignación de datos reales"
en la página 6
1. Presione CONFIGURACIÓN para acceder a los menús principales.
2. Presione los botones de navegación para desplazarse hasta (*General → Acerca de esta TV o
OPCIÓN) y presione OK.
3. Presione los botones de navegación para desplazarse hasta SET ID y pulse OK.
4. Desplácese a la izquierda o la derecha para seleccionar un número de identificación del equipo y
seleccione CERRAR. El rango de ajuste es de 1 a 99.
5. Cuando haya finalizado, pulse SALIR.
* (En función del modelo)
5
RXD 2 2 TXD
TXD 3 1 RXD
GND 5 3 GND
9
RXD 3 2 TXD
TXD 2 1 RXD
GND 5 3 GND
PC TV
O
D-Sub 9 Teléfono
ENGESPAÑOL
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
5
5
Parámetros de comunicación
• Velocidad en baudios 9.600 bps (UART)
• Longitud de datos: 8 bits
• Paridad: ninguna
• Bit de parada: 1 bit
• Código de comunicación: código ASCII
• Utilice un cable trenzado (inverso).
Lista de referencia de comandos
(En función del modelo)
COMAN
DO1
01. Encender* k a de 00 a 01 15. Balance k t de 00 to 64
02. Relación de
aspecto
03. Screen Mute
(Silencio de pantalla)
04. Volume Mute
(Silencio de
volumen)
05. Volume Control
(Control de volumen)
06. Contraste k g de 00 a 64
07. Brillo k h de 00 a 64
08. Color k i de 00 a 64 22. Key (Clave) m c
09. Tint k j de 00 a 64
10. Nitidez k k de 00 a 32
11. OSD Select
(Selección OSD)
12. Remote Control
Lock Mode
13. Treble k r de 00 a 64
14. Bass k s de 00 a 64
k c (p.7)
k d (p.7)
k e de 00 a 01 18. Ecualizador j v (p.8)
k f de 00 a 64
k l de 00 a 01
k m de 00 a 01
COMAN
DO2
DATA
(Hexad
ecimal)
16. Temperatura de
color
17. ISM Method
(Método ISM) (Solo
TV de plasma)
19. Ahorro de
energía
20. Tune Command
(Comando de
sintonización)
21. Canal
(Programme)
(Programa) Add/
Del(Skip) (Añadir/
eliminar[Omitir])
23. Control Back
Light (Control de luz
de fondo), Control
Panel Light (Luz del
panel de control)
24. Input select
(Main) (Selección de
entrada [principal])
25. 3D (Solo para
los modelos 3D)
26. Extended 3D
(Only 3D models)
27.
Configuración
automática
COMAN
DO1
x u de 00 to 64
j p (p.8)
j q 00 a 05
m a (p.9)
m b 00 a 01
m g de 00 a 64
x b (p.11)
x t (p.11)
x v (p.11)
j u (p.12)
COMAN
DO2
* Note: Durante la reproducción o la grabación de contenidos multimedia, no se ejecutará ningún
comando, excepto Encendido(ka) y Clave(mc), y se tratarán todos como NG.
Con el cable RS232C, la TV puede comunicar el "comando ka" en estado de encendido o
apagado, pero con el cable conversor de USB-a serie, el comando solo funciona si la TV está
encendida.
DATA
(Hexad
ecimal)
CÓDIGOS
clave
ENG
ESPAÑOL
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
6
6
Protocolo de transmisión / Recepción
Transmisión
[Command1][Command2][ ][Set ID][ ][Data][Cr]
[Command 1] : Primer comando para controlar la TV. (j, k, m o x)
[Command 2] : Segundo comando para controlar la TV.
[Set ID] : Permite ajustar la identificación del equipo [Set ID] para elegir el número de identificación
del monitor que desee en el menú de opciones. El rango de ajuste en la TV es de 1 a 99.
Si el valor de [Set ID] es ‘0’, se pueden controlar todos los equipos conectados.
* [Set ID] se expresa como un decimal (1 a 99) en el menú y como un hexadecimal (0x00
a 0x63) en el protocolo de transmisión/recepción.
[DATA] : Para transmitir datos de los comandos (hexadecimal). Transmite datos 'FF' para leer el
estado del comando.
[Cr] : Retorno de carro: código ASCII "0x0D"
[ ] : Espacio: código ASCII "0x20"
Confirmación correcta
[Command2][ ][Set ID][ ][OK][Data][x]
* El aparato transmite una confirmación basada en este formato al recibir datos normales. En ese
momento, si los datos están en modo de lectura, indicará el estado actual de los mismos. Si están en
modo de escritura, devolverá los datos del PC.
Confirmación de error
[Command2][ ][Set ID][ ][NG][Data][x]
* El aparato transmite una confirmación basada en este formato al recibir datos anormales de funciones
no viables o errores de comunicación.
Data 00: código no admitido
Asignación de datos reales (Hexadecimal → Decimal)
* Cuando introduzca [data] en valor hexadecimal, consulte la siguiente tabla de conversión.
* El comando de sintonización de canal (ma) utiliza un valor hexadecimal ([data]) para seleccionar el
número de canal.
00 : Paso 0 32 : Paso 50 (Set ID 50) FE : Paso 254
01 : Paso 1 (Set ID 1) 33 : Paso 51 (Set ID 51) FF : Paso 255
... ... ...
0A : Paso 10 (Set ID 10) 63 : Paso 99 (Set ID 99) 01 00 : Paso 256
... ... ...
0F : Paso 15 (Set ID 15) C7 : Paso 199 27 0E : Paso 9998
10 : Paso 16 (Set ID 16) C8 : Paso 200 27 0F : Paso 9999
... ... ...
ENGESPAÑOL
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
* Los comandos podrían funcionar de un modo distinto en función del modelo y la señal.
7
7
01. Encender (Command: k a)
► Controla el *encendido y apagado del equipo.
Transmission[k][a][ ][Set ID][ ][Data][Cr]
Data 00 : Apagado 01 : *Encendido
Ack [a][ ][Set ID][ ][OK/NG][Data][x]
► Muestra si la TV está encendida o *apagada
Transmission [k][a][ ][Set ID][ ][FF][Cr]
Ack [a][ ][Set ID][ ][OK][Data][x]
* De forma similar, si otras funciones transmiten
datos "FF" basados en este formato, la respuesta
de confirmación de datos presenta el estado de
cada función.
02. Relación de aspecto (Command: k c)
(Tamaño de imagen principal)
► TAjusta el formato de la pantalla. (Formato de
imagen principal)También puede ajustar el formato
de la pantalla con la opción Relación de aspecto
de Q.MENU o en el menú PICTURE.
Transmission [k][c][ ][Set ID][ ][Data][Cr]
Datos 01 : Normal screen
(Pantalla normal)
(4:3)
02 : Wide screen
(Pantalla
panorámica)
(16:9)
04 : Zoom
05 : Zoom 2
(Solo
Latinoamérica
excepto Colombia)
06 : Set by the program
(Establecido por el
programa)/Original
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
07 : 14:9
(Europa; Colombia;
Oriente Medio y Asia,
excepto Corea del Sur y
Japón)
09 : * Solo leer
0B : Ancho completo
(Europa; Colombia;
Oriente Medio y Asia,
excepto Corea del Sur
y Japón)
De 10 a 1F : Zoom
cine de 1
a 16
* Con la entrada de PC es posible seleccionar la
relación de aspecto 16:9 o 4:3.
* En el modo DTV/HDMI/Componente (alta
definición), Solo leer está disponible.
* El modo de ancho completo podría funcionar
de un modo distinto en función del modelo y es
totalmente compatible con DTV y parcialmente
con ATV y AV.
03. Screen Mute
► Para desactivar o activar el silencio de pantalla.
Transmission [k][d][ ][Set ID][ ][Data][Cr]
Data 00 : Silencio de pantalla desactivado (imagen
activada)
Silencio de vídeo desactivado
01 : Silencio de pantalla activado (imagen
desactivada)
10 : Silencio de vídeo activado
(Silencio de pantalla) (Command: k d)
Ack [d][ ][Set ID][ ][OK/NG][Data][x]
* En caso de silenciar solamente el vídeo, la TV
mostrará los menús en pantalla (OSD). Pero en el
caso de silenciar la pantalla, la TV no mostrará las
opciones en pantalla.
04. Volume Mute (Silencio de volumen)
(Command: k e)
► Para activar y desactivar silencio de volumen.
También puede ajustar el silencio con el botón
MUTE del mando a distancia.
Transmission [k][e][ ][Set ID][ ][Data][Cr]
Data 00 : Silencio de volumen activado (volumen
desactivado)
01 : Silencio de volumen desactivado (volumen
activado)
Ack [e][ ][Set ID][ ][OK/NG][Data][x]
05. Volume Control (Control de volumen)
(Command: k f)
► Para ajustar el volumen.
También puede ajustarlo con los botones de
volumen del mando a distancia.
Transmission [k][f][ ][Set ID][ ][Data][Cr]
Data Mín. : 00 a Máx.: 64
Ack [f][ ][Set ID][ ][OK/NG][Data][x]
06. Contraste (Command: k g)
► Para ajustar el contraste de la pantalla.
También puede ajustarlo en el menú IMAGEN.
Transmission [k][g][ ][Set ID][ ][Data][Cr]
Data Mín. : 00 a Máx.: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
07. Brillo (Command: k h)
► Para ajustar el brillo de la pantalla.
También puede ajustarlo en el menú PICTURE.
Transmission [k][h][ ][Set ID][ ][Data][Cr]
Data Mín. : 00 a Máx.: 64
Ack [h][ ][Set ID][ ][OK/NG][Data][x]
08. Color (Command: k i)
► Para ajustar el color de la pantalla.
También puede ajustarlo en el menú PICTURE.
Transmission [k][i][ ][Set ID][ ][Data][Cr]
ENG
ESPAÑOL
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
8
8
Data Mín. : 00 a Máx.: 64
Ack [i][ ][Set ID][ ][OK/NG][Data][x]
09. Tinte (Command: k j)
► Para ajustar el tinte de la pantalla.También puede
ajustarlo en el menú PICTURE.
Transmission [k][j][ ][Set ID][ ][Data][Cr]
Data Rojo: 00 a Verde: 64
Ack [j][ ][Set ID][ ][OK/NG][Data][x]
10. Nitidez (Command: k k)
► Para ajustar la nitidez de la pantalla.
También puede ajustarla en el menú PICTURE.
Transmission [k][k][ ][Set ID][ ][Data][Cr]
Data Mín. : 00 a Máx.: 32
Ack [k][ ][Set ID][ ][OK/NG][Data][x]
11. OSD Select (Selección OSD) (Command: k l)
► Para activar o desactivar el menú OSD (menú
de visualización en pantalla) desde el mando a
distancia.
Transmission [k][l][ ][Set ID][ ][Data][Cr]
Data 00 : OSD Apagado 01: OSD activado
Ack [l][ ][Set ID][ ][OK/NG][Data][x]
* (En función del modelo)
14. Bass (Bajos) (Command: k s)
► Para ajustar los graves.
También puede ajustarlos en el menú AUDIO.
Transmission [k][s][ ][Set ID][ ][Data][Cr]
Data Mín. : 00 a Máx.: 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
* (En función del modelo)
15. Balance (Command: k t)
► Para ajustar el balance.
También puede ajustarlo en el menú AUDIO.
Transmission [k][t][ ][Set ID][ ][Data][Cr]
Data Mín. : 00 a Máx.: 64
Ack [t][ ][Set ID][ ][OK/NG][Data][x]
16. Color(Colour) Temperature (Temperatura de
color) (Command: x u)
► Para ajustar la temperatura del color. También es
posible ajustarla en el menú PICTURE.
Transmission [x][u][ ][Set ID][ ][Data][Cr]
Data Mín. : 00 a Máx.: 64
Ack [u][ ][Set ID][ ][OK/NG][Data][x]
12. Remote control lock mode (Modo de bloqueo
del mando a distancia) (Command: k m)
► Para bloquear el mando a distancia y los controles
del panel frontal del monitor.
Transmission [k][m][ ][Set ID][ ][Data][Cr]
Data 00 : Bloqueo desactivado 01: Bloqueo activado
Ack [m][ ][Set ID][ ][OK/NG][Data][x]
* Si no está utilizando el mando a distancia, emplee
este modo.
Si la alimentación está activada o desactivada (se
conecta y desconecta tras 20 o 30 segundos), se
libera el bloqueo de control externo.
* Si la TV está en modo de inactividad (CC apagada
con el temporizador o los comandos "ka" y "mc") y
el bloqueo de teclados se encuentra activado, ésta
no se encenderá al pulsar la tecla de IR ni la tecla
local.
13. Treble (Agudos) (Command: k r)
► Para ajustar los agudos.
También puede ajustarlos en el menú AUDIO.
Transmission [k][r][ ][Set ID][ ][Data][Cr]
Data Mín. : 00 a Máx.: 64
Ack [r][ ][Set ID][ ][OK/NG][Data][x]
17. ISM Method (Método ISM) (Command: j p)
(sólo TV de plasma)
► Para controlar el método ISM. También puede
ajustar el método ISM en el menú OPTION.
Transmission [j][p][ ][Set ID][ ][Data][Cr]
Data Mín : 02: Orbiter
08: Normal
20: Borrado de color
Ack [p][ ][Set ID][ ][OK/NG][Data][x]
18. Ecualizador (Command : j v)
► Para ajustar el ecualizador de la TV.
Transmission [j][v][ ][Set ID][ ][Data][Cr]
MSB
0 0 0 0 0 0 0 0
Frecuencia Data
7 6 5
0 0 0 1ª banda 0 0 0 0 0 0(decimal)
0 0 1 2ª banda 0 0 0 0 1 1(decimal)
0 1 0 3ª banda ... ... ... ... ... ...
0 1 1 4ª banda 1 0 0 1 1 19(decimal)
Frecuencia
4 3 2 1 0 Paso
LSB
ENGESPAÑOL
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
9
9
1 0 0 5ª banda 1 0 1 0 0 20(decimal)
Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]
* Depende del modelo y se puede ajustar cuando
el modo de sonido es un valor ajustable de
ecualizador.
19. Ahorro de energía (Command: j q)
► TPara reducir el consumo de energía de la TV.
También puede ajustar la función de ahorro de
energía en el menú PICTURE.
Transmission [j][q][ ][Set ID][ ][Data][Cr]
Data
00 : Apagado
01 : Mínimo
02 : Medio
03 : Máximo
04 : Automático (para TV LCD / TV LED) / Sensor
inteligente (para TV PDP)
05 : Apagar pantalla
* (En función del modelo)
Ack [q][ ][Set ID][ ][OK/NG][Data][x]
20. Tune Command (Comando de sintonización)
(Command: m a)
* Este comando podría funcionar de un modo
distinto en función del modelo y la señal.
• Para modelos de Europa; Oriente Medio;
Colombia y Asia, excepto Corea del Sur y Japón
► Permite seleccionar el canal con el siguiente
número físico.
Transmission [m][a][ ][Set ID][ ][Data 00][ ]
[Data 01][ ][Data 02][Cr]
* Cable analógico/antena
[Data 00][Data 01] Datos de canales
Data 00 : Dato de canal de byte alto
Data 01 : Dato de canal de byte bajo
- 00 00 ~ 00 C7 (Decimal : 0 ~ 199)
Data 02 : Fuente de entrada (analógica)
- 00 : TV antena (ATV)
- 80 : Cable TV (CATV)
* Digital Antena/Cable/Satélite
[Data 00][Data 01]: Datos de canales
Data 00 : Dato de canal alto
Data 01 : Dato de canal bajo
- 00 00 ~ 27 0F (Decimal: 0 ~ 9999)
Data 02 : Fuente de entrada (digital)
- 10 : TV antena (DTV)
- 20 : Radio antena (Radio)
- 40 : TV por satélite (SDTV)
- 50 : Radio por satélite (S-Radio)
- 90 : Cable TV (CADTV)
- a0 : Cable Radio (CA-Radio)
* Ejemplos de comandos de sintonización:
1. Sintonización del canal 10 a analógico antena (PAL).
Set ID = Todos = 00
Data 00 y 01 = El dato de canal es 10 = 00 0a
Data 02 = TV analógica antena = 00
Resultado = ma 00 00 0a 00
2. Sintonización del canal 01 a digital antena (DVB-T).
Set ID = Todos = 00
Data 00 y 01 = El dato de canal es 1 = 00 01
Data 02 = TV analógica antena = 10
Resultado = ma 00 00 01 10
3. Sintonización del canal 1000 a satélite (DVB-S).
Set ID = Todos = 00
Data 00 y 01 = El dato de canal es 1000 = 03 E8
Data 02 = TV analógica antena = 40
Resultado = ma 00 03 E8 40
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]
• Para modelos de Corea del Sur y Norteamérica/
Latinoamérica, excepto Colombia
► Para sintonizar el canal para el siguiente número
físico/mayor/menor.
Transmission [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
Los canales digitales tienen un número de canal
físico, mayor y menor. El número físico es el número
real del canal digital, el mayor es el número al que
debería estar asignado el canal y el menor es el
subcanal. Siempre que el sintonizador ATSC asigne
automáticamente el canal desde un número mayor
/ menor, no será necesario el número físico para
enviar un comando al digital.
* Cable analógico/antena
Data 00 : Número físico del canal
- Antena (ATV): 02~45 (Decimal: 2 ~ 69)
- Cable (CATV): 01, 0E~7D (Decimal: 1, 14~125)
[Data 01 ~ 04]: Número de canal mayor/menor
Data 01 y 02: xx (indiferente)
Data 03 y 04: xx (indiferente)
Data 05: Fuente de entrada (analógica)
- 00 : TV antena (ATV)
- 01 : Cable TV (CATV)
* Digital Antena/Cable
Data 00 : xx (indiferente)
[Data 01][Data 02]: Número de canal mayor
Data 01 : Dato de canal de byte alto
Data 02 : Dato de canal de byte bajo
- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)
[Data 03][Data 04]: Número de canal menor
Data 03 : Dato de canal de byte alto
Data 04 : Dato de canal de byte bajo
Data 05 : Fuente de entrada (digital)
- 02 : TV antena (DTV): Utilice el número físico del
canal
- 06 : Cable TV (CADTV): Utilice el número físico
ENG
ESPAÑOL
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
10
10
del canal
- 22 : TV antena (DTV): No utilice el número físico
del canal
- 26 : Cable TV (CADTV): No utilice el número
físico del canal
- 46 : Cable TV (CADTV): Utilice sólo el número
de canal más alto (One Part Channel)
Hay dos bytes disponibles para el mayor y el menor
pero normalmente el byte más bajo se utiliza en
solitario (el byte alto es 0).
* Ejemplos de comandos de sintonización:
1. Sintonización del canal 35 a cable analógico (NTSC).
Set ID = Todos = 00
Data 00 = El dato de canal es 35 = 23
Data 01 y 02 = Sin canal mayor = 00 00
Data 03 y 04 = Sin canal menor = 00 00
Data 05 = TV analógica por cable = 01
Total = ma 00 23 00 00 00 00 01
2. Sintonización del canal 30-3 a digital antena (ATSC).
Set ID = Todos = 00
Data 00 = Canal físico indiferente = 00
Data 01 y 02 = El mayor es 30 = 00 1E
Data 03 y 04 = El menor es 3 = 00 03
Data 05 = TV digital antena = 22
Total = ma 00 00 00 1E 00 03 22
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
• Para modelos de Japón
► Para sintonizar el canal para el siguiente número
físico/mayor/menor.
Transmission [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
* Digital Antena/Satélite
Data 00: xx (indiferente)
Data 05 = TV digital antena = 02
Total = ma 00 00 00 11 00 01 02
2. Sintonización del canal 30 a BS (ISDB-BS).
Set ID = Todos = 00
Data 00 = Canal físico indiferente = 00
Data 01 y 02 = El mayor es 30 = 00 1E
Data 03 y 04 = Indiferente = 00 00
Data 05 = TV digital BS = 07
Total = ma 00 00 00 1E 00 00 07
* Esta función varía en función del modelo.
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
21. Canal (Programa) Añadir/eliminar(Omitir)
(Command: m b)
► Para omitir el canal actual (programa) la próxima vez.
Transmission [m][b][ ][Set ID][ ][Data][Cr]
Data 00 : Del (Borrar) (ATSC,ISDB)/
Omitir (DVB)
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Establezca el estado del canal guardado en
del(ATSC,ISDB)/skip(DVB) (Eliminar[ATSC,ISDB]/
Omitir[DVB]) o añadir.
01 : Agregar
22. Key (Clave) (Command: m c)
► Envía el código de tecla del mando a distancia.
Transmission [m][c][ ][Set ID][ ][Data][Cr]
Data Código clave - p.2.
[Data 01][Data 02]: Número de canal mayor
Data 01: Dato de canal de byte alto
Data 02: Dato de canal de byte bajo
- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)
[Data 03][Data 04]: Número de canal menor/
bifurcado(Indiferente en satélite)
Data 03: Dato de canal de byte alto
Data 04: Dato de canal de byte bajo
Data 05 : Fuente de entrada (Digital/Satélite para Japón)
- 02 : TV antena (DTV)
- 07 : BS (emisión por satélite)
- 08 : CS1 (comunicación por satélite 1)
- 09 : CS2 (comunicación por satélite 2)
* Ejemplos de comandos de sintonización:
1
Sintonización del canal 17-1 a digital antena (ISDB-T).
Set ID = Todos = 00
Data 00 = Canal físico indiferente = 00
Data 01 y 02 = El mayor es 17 = 00 11
Data 03 y 04 = El menor/bifurcado es 1 = 00 01
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
23. Control Back Light (Control de luz de fondo)
(Command: m g)
• Para TV LCD/TV LED
► Para controlar la iluminación de fondo.
Transmission [m][g][ ][Set ID][ ][Data][Cr]
Data Mín. : 00 a Máx.: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
Control Panel Light (Luz del panel de control)
(Command: m g)
• Para TV de plasma
► Para controlar la luz del panel.
Transmission [m][g][ ][Set ID][ ][Data][Cr]
Data Mín. : 00 a Máx.: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
ENGESPAÑOL
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
11
11
24. Selección de entrada (Command: x b)
(entrada de imagen principal)
► Para seleccionar la fuente de entrada de la
imagen principal.
Transmission [x][b][ ][Set ID][ ][Data][Cr]
Data
00 : DTV
02 : Satélite DTVISDB-BS
(Japón)
03 : ISDB-CS1 (Japón)
04 : ISDB-CS2 (Japón)
11 : CATV
20 : AV o AV1 21 : AV2
40 : Component1
(Componente 1)
60 : RGB
90 : HDMI1
92 : HDMI3
01 : CADTV
10 : ATV
41 : Component2
(Componente 2)
91 : HDMI2
93 : HDMI4
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Esta función varía en función del modelo y la señal.
25. 3D (Command: x t) (solo para los modelos 3D)
(en función del modelo)
► Para cambiar el modo 3D de la TV.
Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]
[ ][Data 02][ ][Data 03][Cr]
* (En función del modelo)
Estructura de datos
[Data 00] 00 : 3D activado
[Data 01] 00 : arriba y abajo
[Data 02] 00 : derecha a izquierda
[Data 03] Efecto 3D(3D Depth): Mín.: 00 - Máx.: 14
01 : 3D desactivado
02 : 3D a 2D
03 : 2D a 3D
01 : lado a lado
02 : tablero
03 : fotograma secuencial
04 : columna entrelazada
05 : fila entrelazada
01 : izquierda a derecha
(*transmitido mediante código hexadecimal)
* Las funciones [Data 02], [Data 03] varían en
función del modelo y la señal.
* Si [Data 00] es 00 (3D activado), [Data 03] carece
de significado.
* Si [Data 00] es 01 (3D desactivado) o 02 (3D a
2D), [Data 01], [Data 02] y [Data 03] carecen de
significado.
* Si [Data 00] es 03 (2D a 3D), [Data 01] y [Data 02]
carecen de significado.
* Si [Data 00] es 00 (3D activado) o 03 (2D a 3D),
[Data 03] funciona cuando el modo 3D (Género) es
sólo manual.
* Es posible que no todas las opciones de patrón 3D
([Data 01]) estén disponibles con la señal de vídeo/
transmisión.
[Data 00] [Data 01] [Data 02] [Data 03]
00 O O O
01 X X X
02 X X X
03 X O O
X: indiferente
Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]
[Data03][x]
[t][ ][Set ID][ ][NG][Data00][x]
26. Extended 3D (3D ampliado) (Command: x v)
(solo modelo en 3D)(en función del modelo)
► Para cambiar la opción 3D de la TV.
Transmission [x][v][ ][Set ID][ ][Data 00][ ]
[Data 01][Cr]
[Data 00] Opción 3D
00 : Corrección de imágenes 3D
01 : Profundidad en 3D (el modo 3D solo
es manual)
02 : Punto de vista 3D
06 : Corrección de color 3D
07 : Ampliación de sonido 3D
08 : Vista imagen normal
09 : Modo 3D (Género)
[Data 01] Tiene su propio rango para cada opción
3D determinada por [Data 00].
1) Cuando [Data 00] es 00
00 : derecha a izquierda
01 : izquierda a derecha
2) Cuando [Data 00] es 01, 02
Data Mín: 0 - Máx: 14 (* transmitido mediante
código hexadecimal)
El rango de valor de datos (0 - 20) convierte
la distancia de punto de vista (-10 - +10)
automáticamente (en función del modelo)
* Esta función está operativa únicamente cuando el
Modo 3D (Género) es solo manual.
3) Cuando [Data 00] es 06, 07
00 : Apagado
01 : Encendido
4) Cuando [Data 00] es 08
00 : Volver a vídeo 3D desde 3D - a - 2D
convertido en vídeo 2D
01 : Cambia vídeo 3D a vídeo 2D, pero no
de vídeo 2D a vídeo 3D
* Si no se cumple la condición de conversión, el
comando se interpreta como NG.
5) Cuando [Data 00] es 09
00 : Estándar
02 : Cine
04 : Manual
01 : Deportes
03 : Extremo
05 : Automático
Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]
[v][ ][Set ID][ ][NG][Data00][x]
ENG
ESPAÑOL
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
12
12
27. Auto Configure (Config. auto) (Command: j u)
(En función del modelo)
► Para ajustar la posición de la imagen y minimizar
las vibraciones automáticamente. Funciona
solamente en modo RGB (PC).
Transmission [j][u][ ][Set ID][ ][Data][Cr]
Dado 01 : Ejecutar configuración automática
Ack [u][ ][Set ID][ ][OK/NG][Data][x]
Loading...
