ITALIANO
MANUALE DELL’UTENTE
LED LCD TV
Raccomandiamo inoltre di conservare questo manuale in previsione di eventuali consultazioni future.
www.lg.com
Acquistabile separatamente
Staffa di montaggio a parete
LSW200BX o |
LSW400B o LSW400BG o |
LSW200BXG |
DSW400B o DSW400BG |
(47LX9***)
(55LX9***)
Gli optional extra possono subire cambiamenti o modifiche senza preavviso ai fini del miglioramento della qualità.
Contattare il rivenditore per l'acquisto di questi elementi.
Questo dispositivo funziona solo con TV LCD LED LG compatibili.
Wireless Media Box |
Adattatore Wireless LAN for |
(AN-WL100E / AN-WL100ET) |
Broadband/DLNA |
|
(AN-WF100) |
AV1 |
AV2 |
COM |
RGB |
HDMI 1 |
HDMI 2 |
HDMI 3 |
HDMI 4 |
WIRELESS |
(Ad eccezione di 47/55LEX8*)
HDMI, il logo HDMI e la High-Definition Multimedia Interface sono marchi commerciali o marchi registrati di HDMI Licensing LLC.
SOMMARIO |
|
PREPARAZIONE |
|
Modelli TV LCD LED: 47/55LX9***.................. |
A-1 |
Modelli TV LCD LED : 47/55LEX8*............... |
A-11 |
CONFIGURAZIONEDEIDISPOSITIVIESTERNI |
|
COLLEGAMENTO ANTENNA............................. |
1 |
Collegamento con cavo component.................... |
2 |

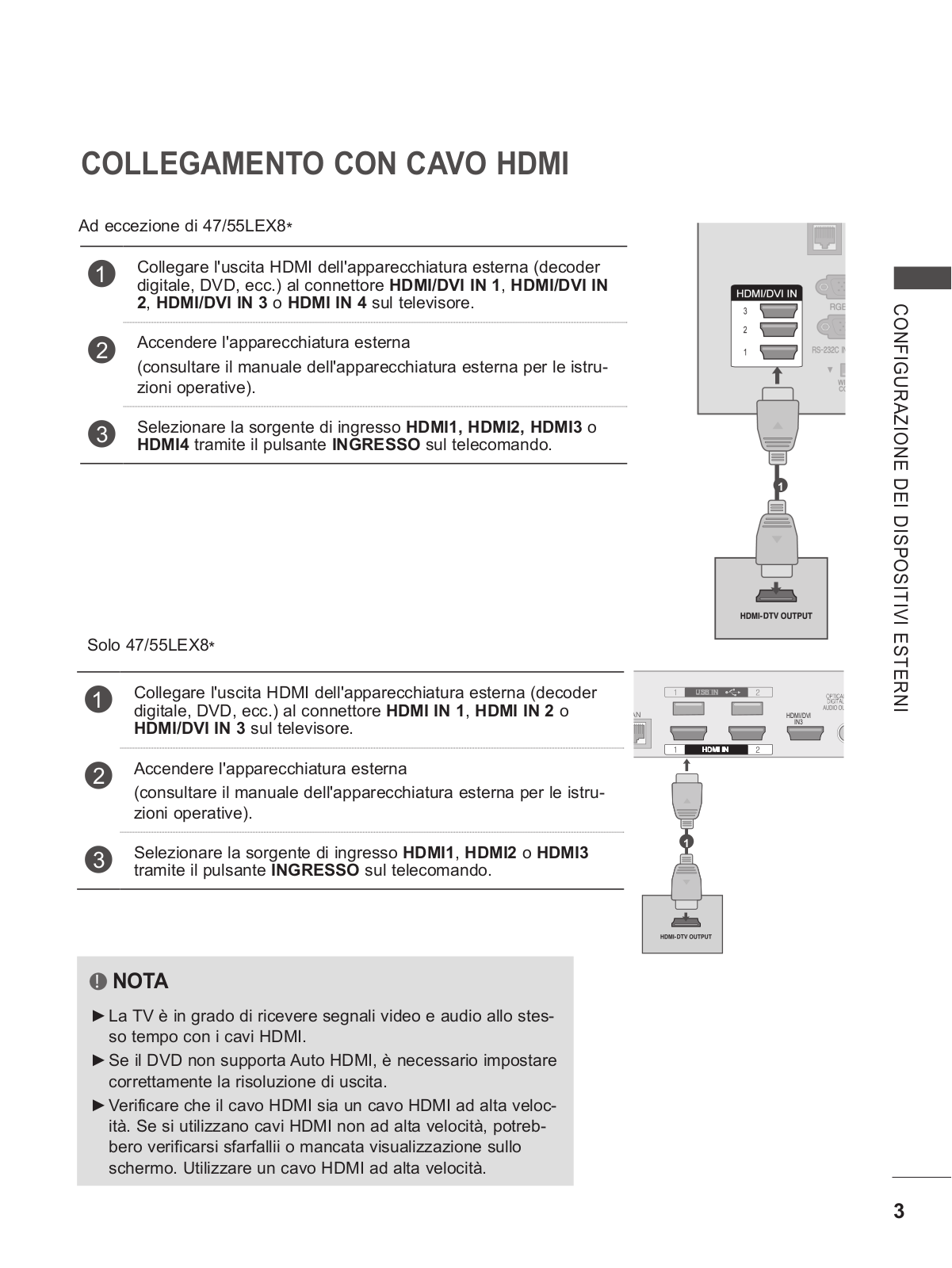

Collegamento con cavo HDMI............................. |
3 |
Collegamento con cavo da HDMI a DVI............. |
4 |

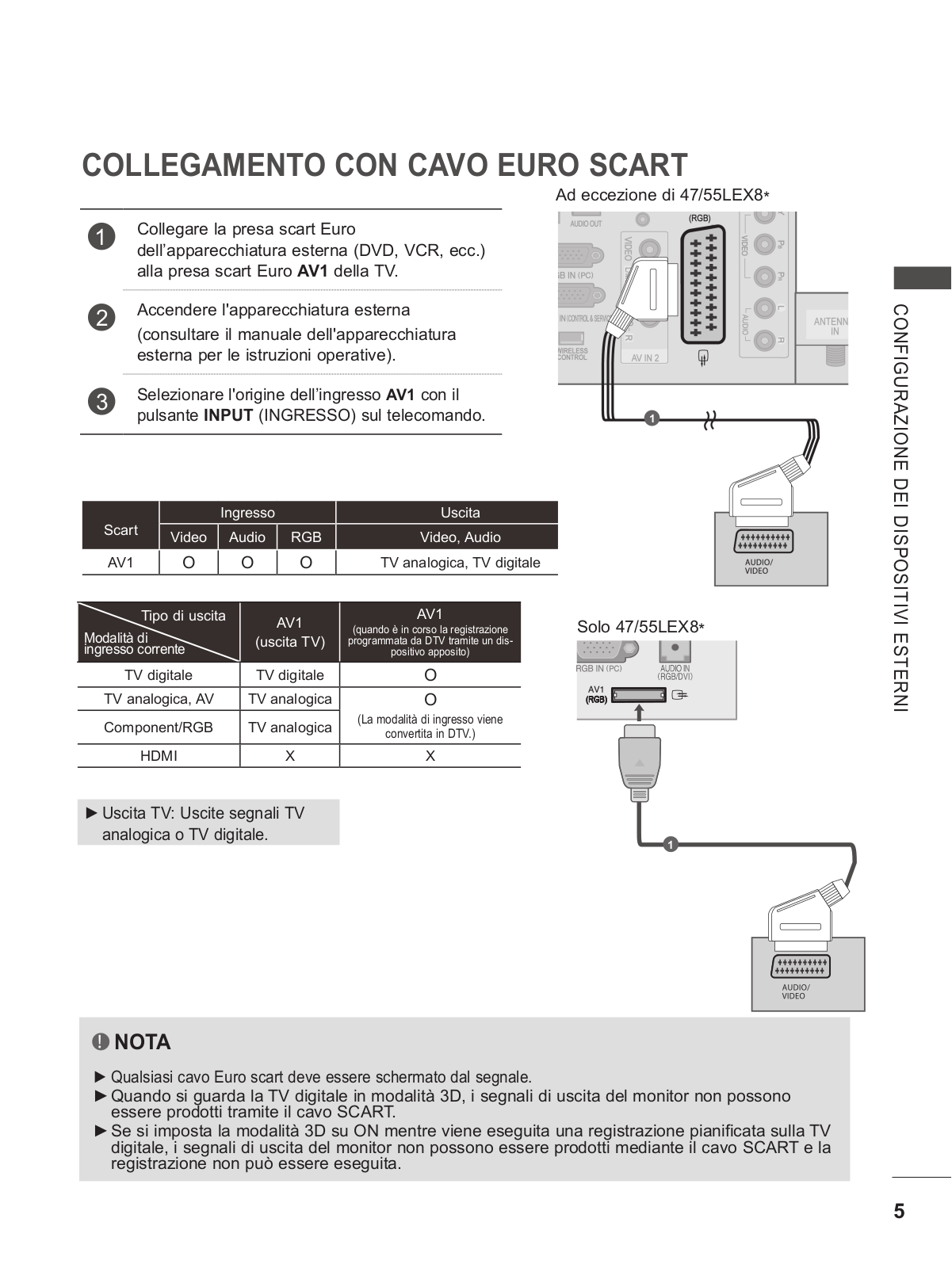

Collegamento con cavo Euro Scart..................... |
5 |
Impostazione USB............................................... |
6 |
Collegamento con cavo RF................................. |
6 |

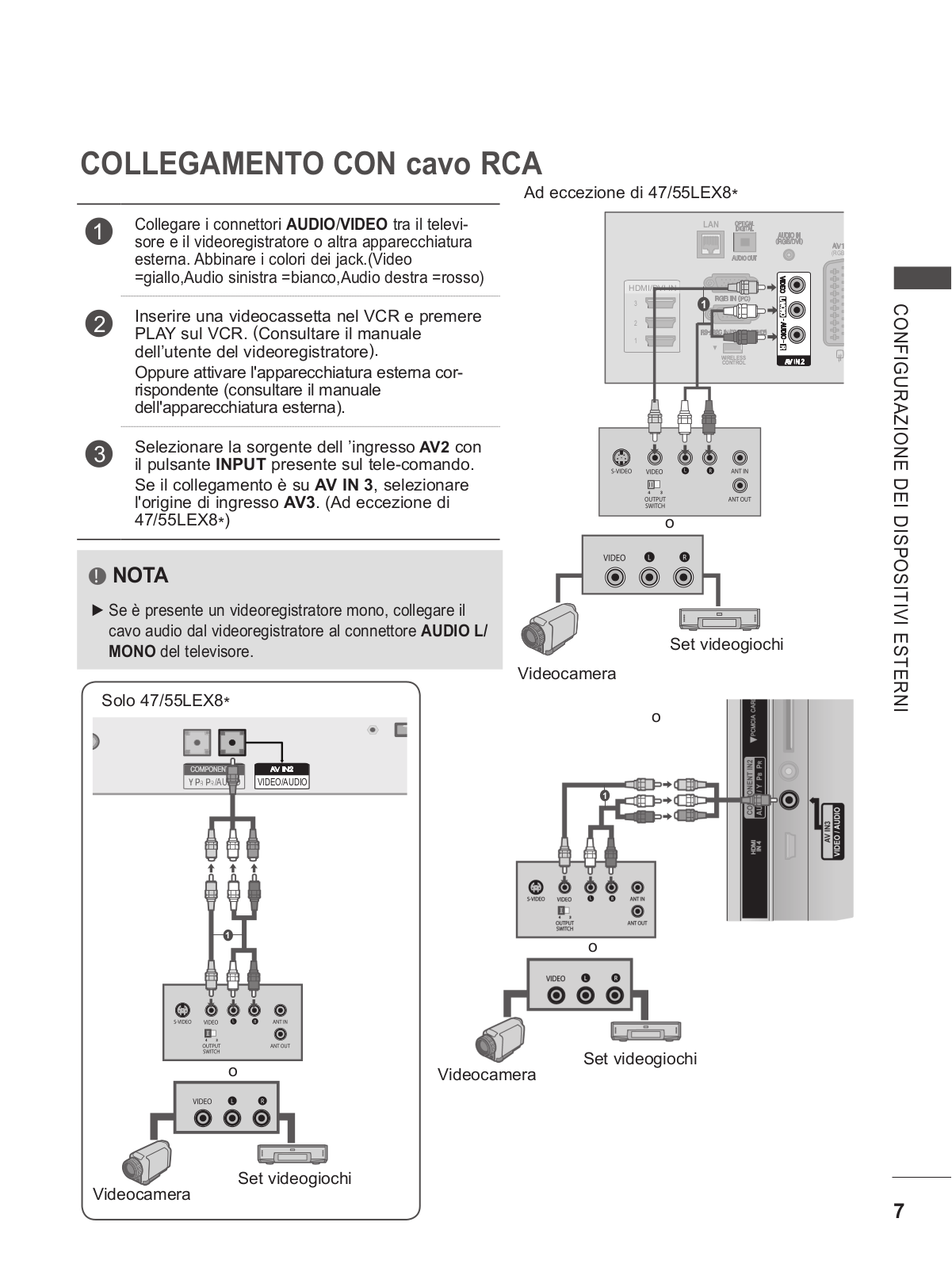

Collegamento con cavo RCA ............................. |
7 |
Collegamento con cavo a 15 pin D-sub.............. |
8 |

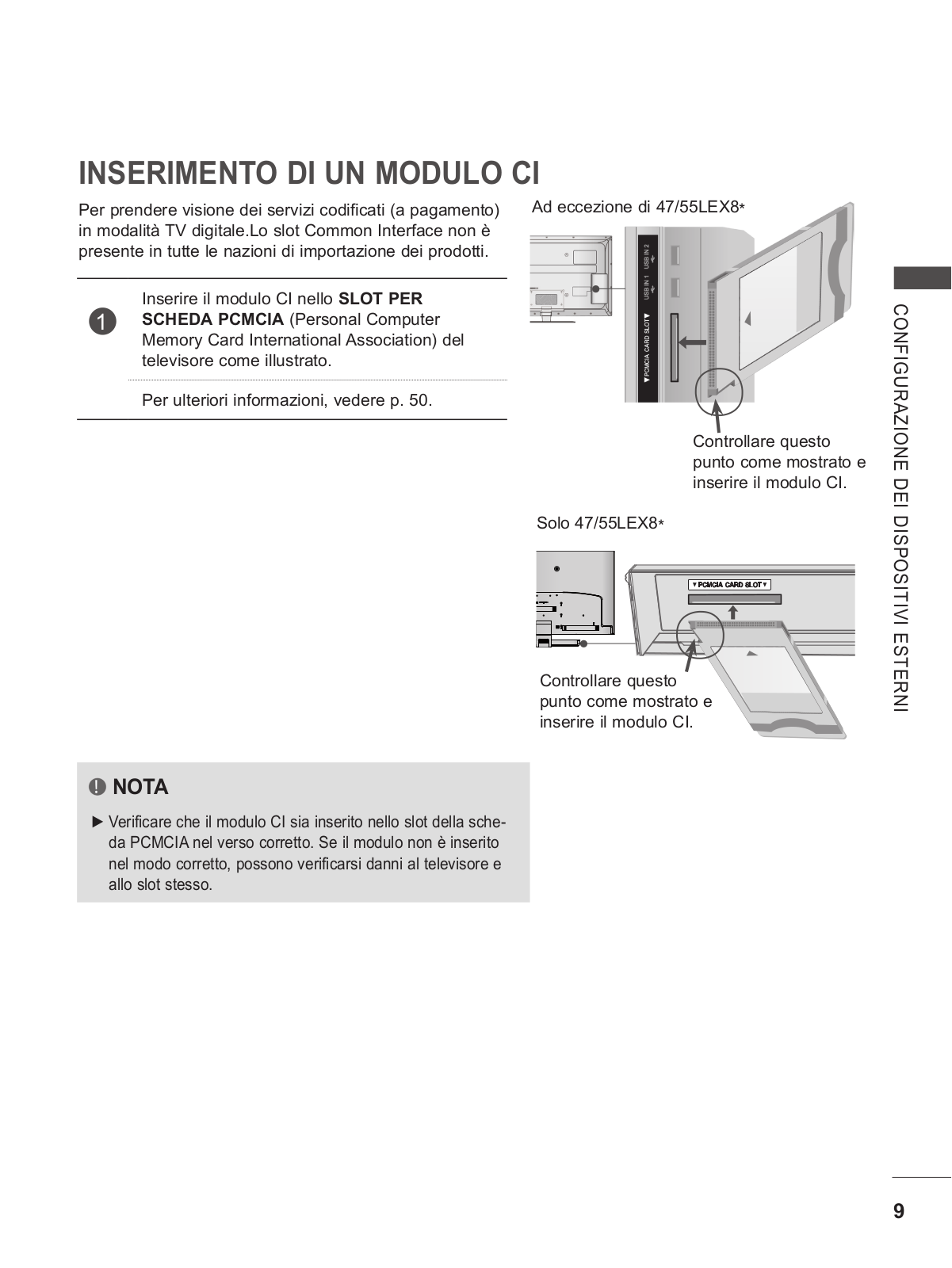

Inserimento di un modulo CI............................... |
9 |
CONFIGURAZIONE USCITAAUDIO DIGITALE.10 |
|
CONNESSIONEAPPARECCHIATUREWIRELESSESTERNE.11 |
|
Risoluzione display supportata.......................... |
12 |

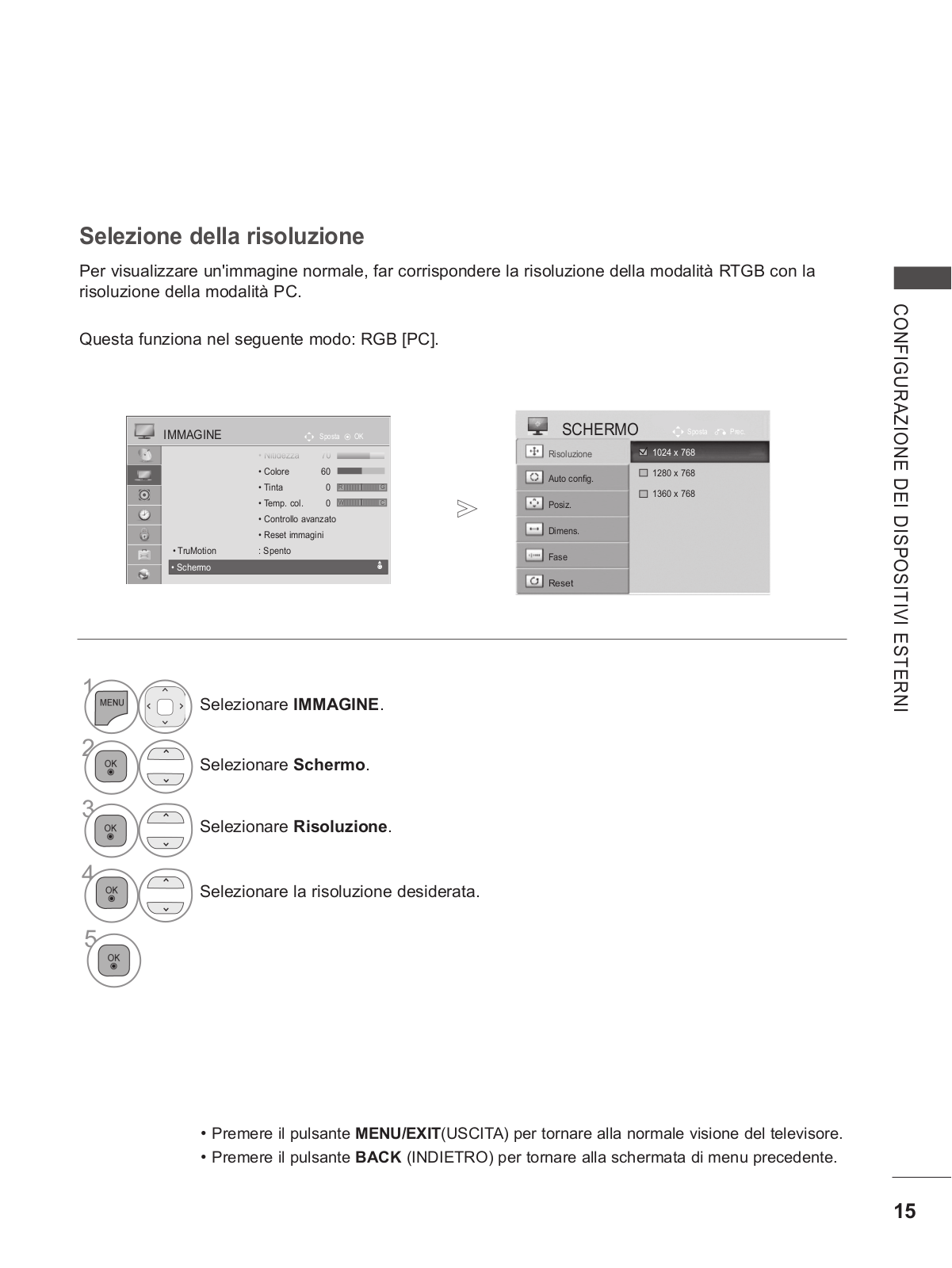

Configurazione dello schermo per la MODALITAPC.13 |
|

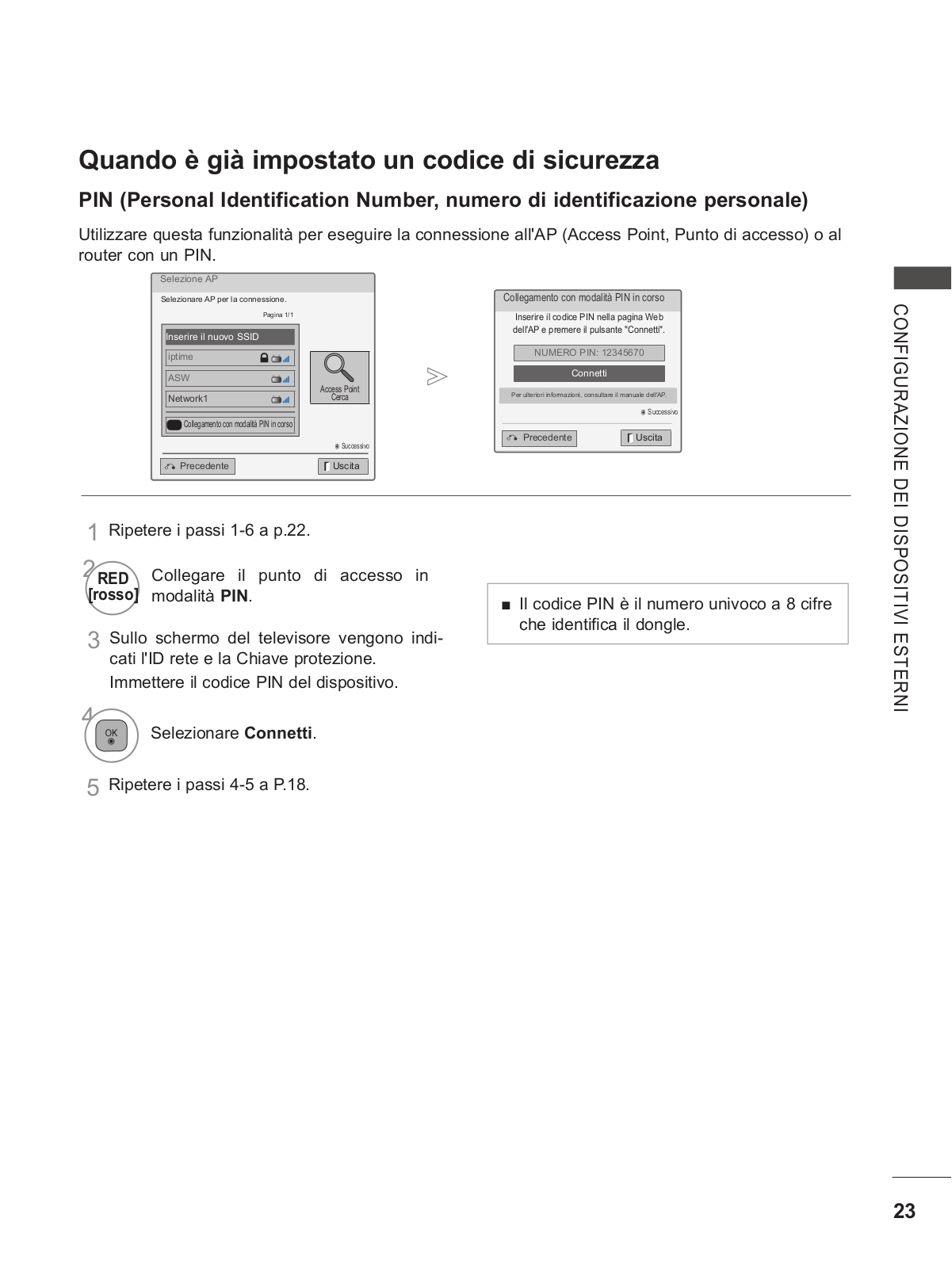

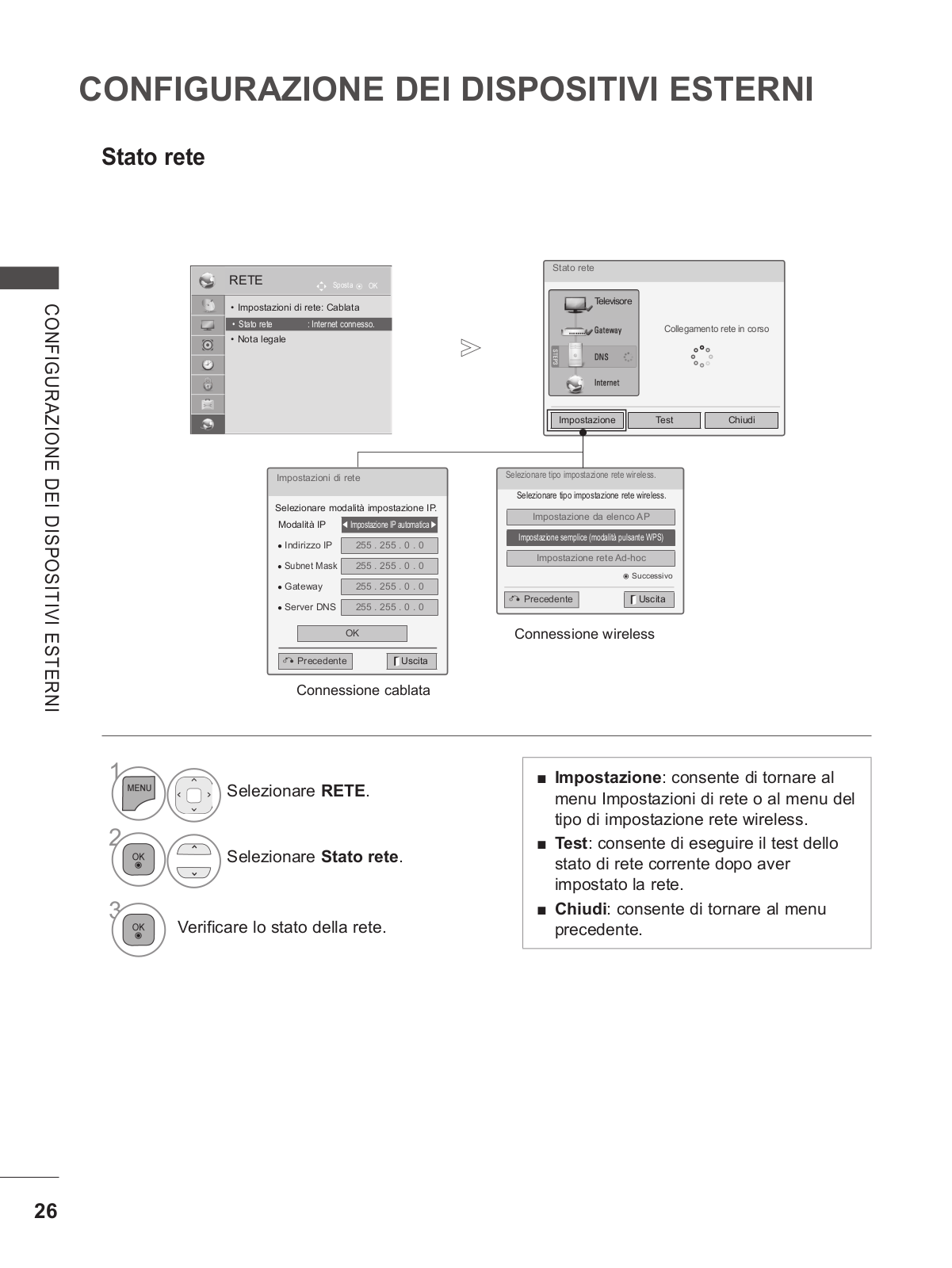

Impostazione della rete..................................... |
17 |
INFORMAZIONISUCI(COMMONINTERFACE[INTERFACCIA].50 |
|

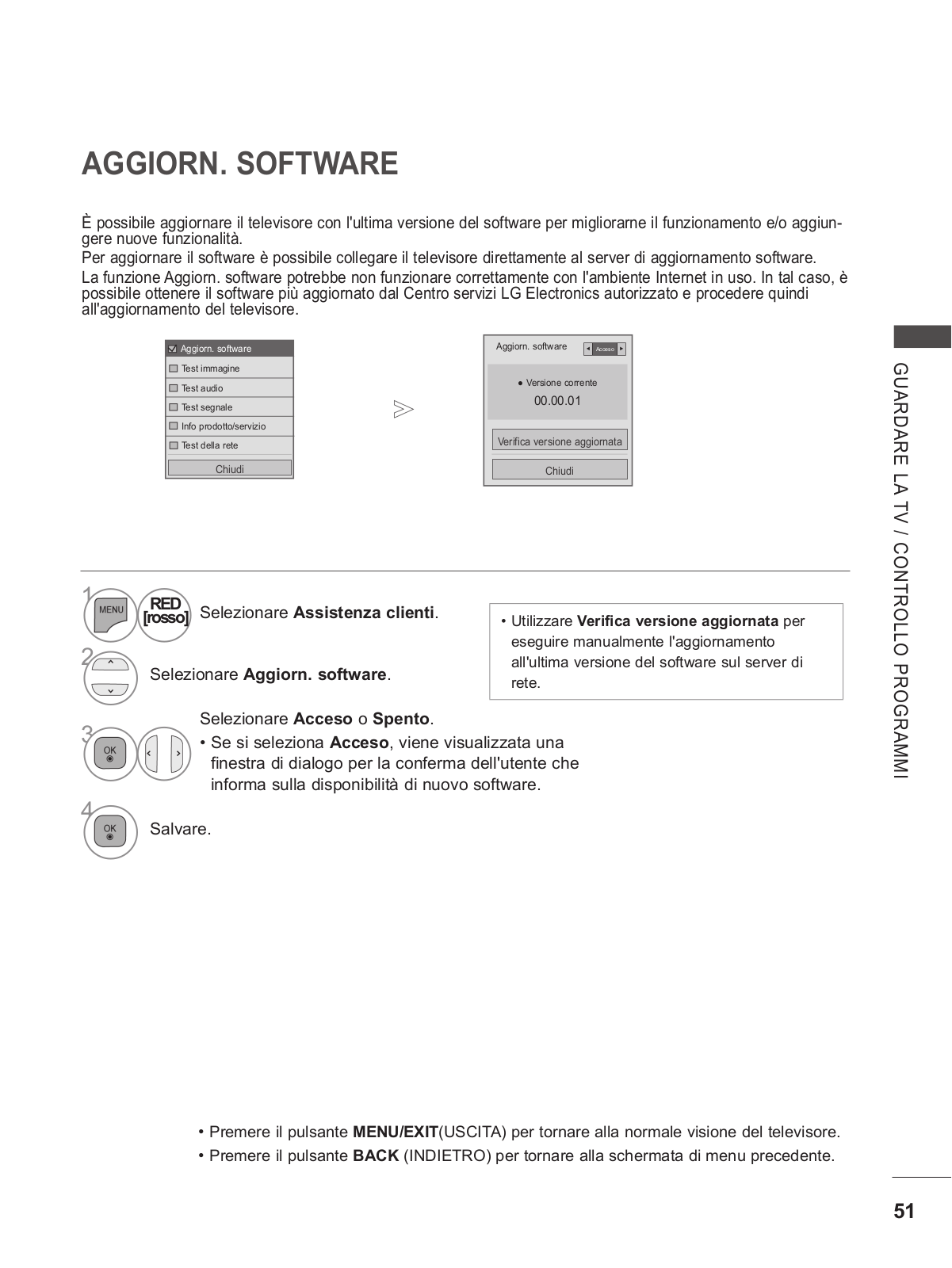

Aggiorn. software............................................... |
51 |
TEST DI IMMAGINE/AUDIO............................. |
53 |
Test segnale....................................................... |
54 |
INFORMAZIONI PRODOTTO/SERVIZIO......... |
55 |
Test della rete.................................................... |
56 |
Guida semplificata............................................. |
56 |

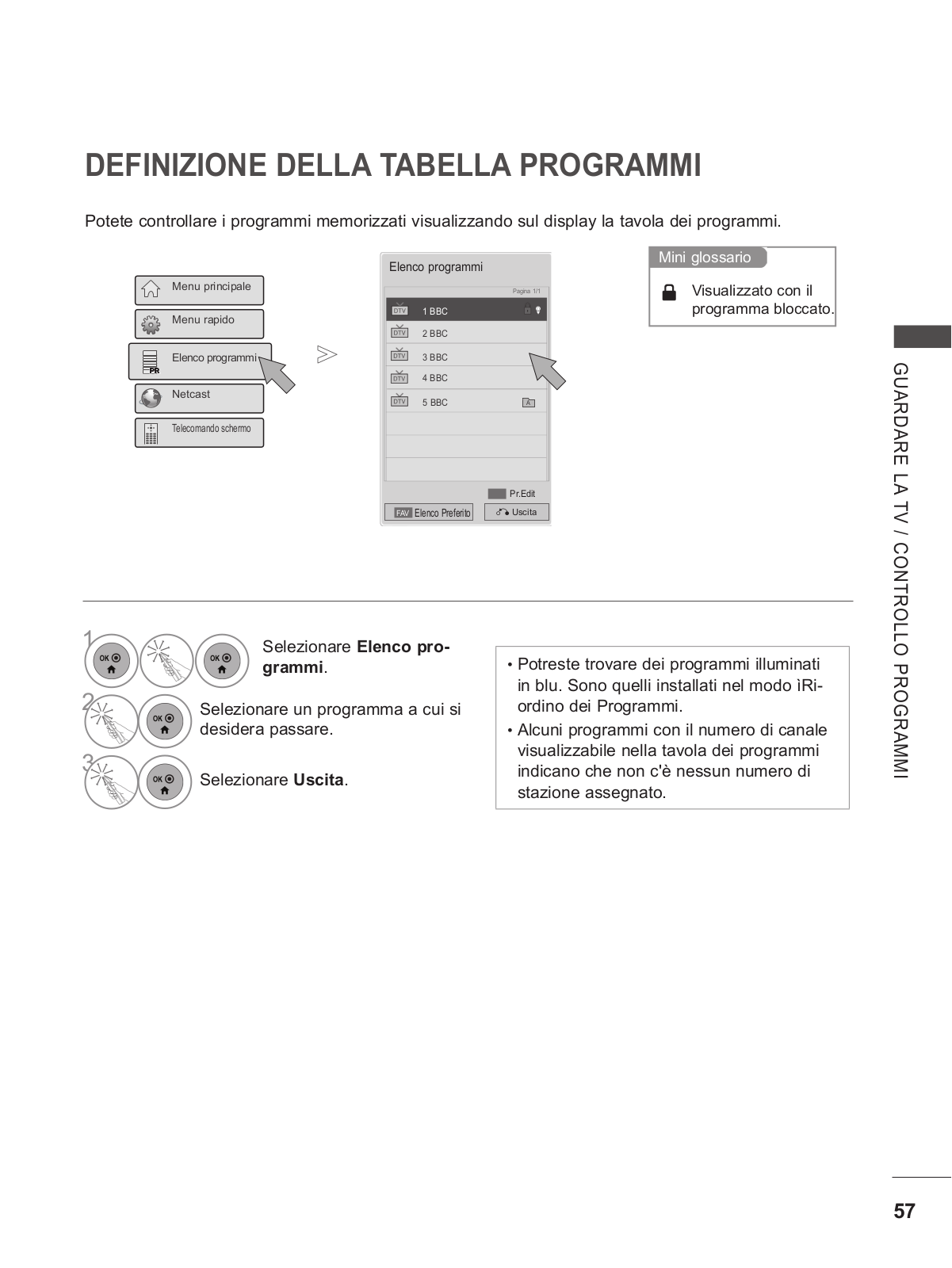

DEFINIZIONE DELLATABELLA PROGRAMMI..57 |
|

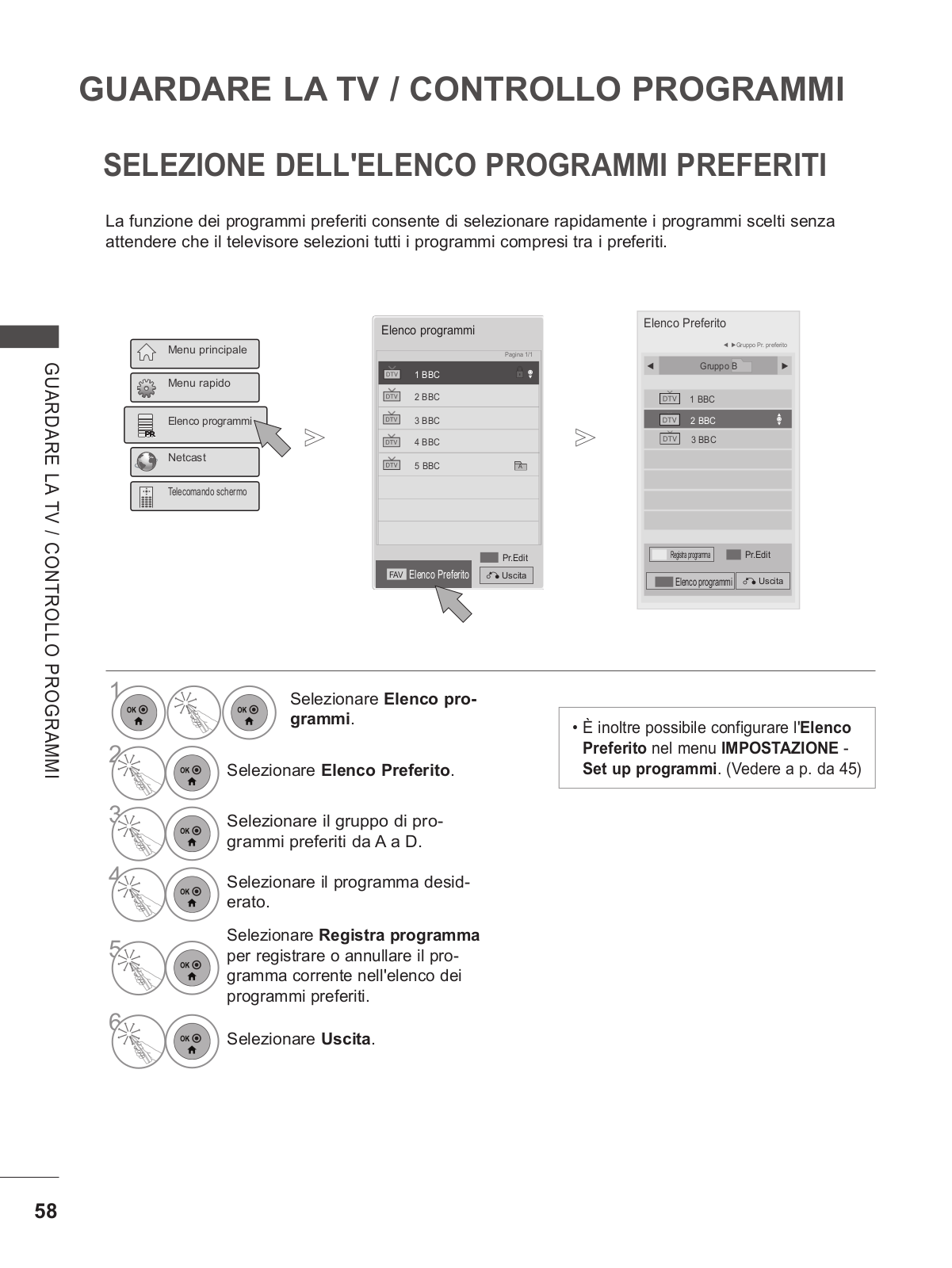

Selezione dell'Elenco programmi preferiti......... |
58 |

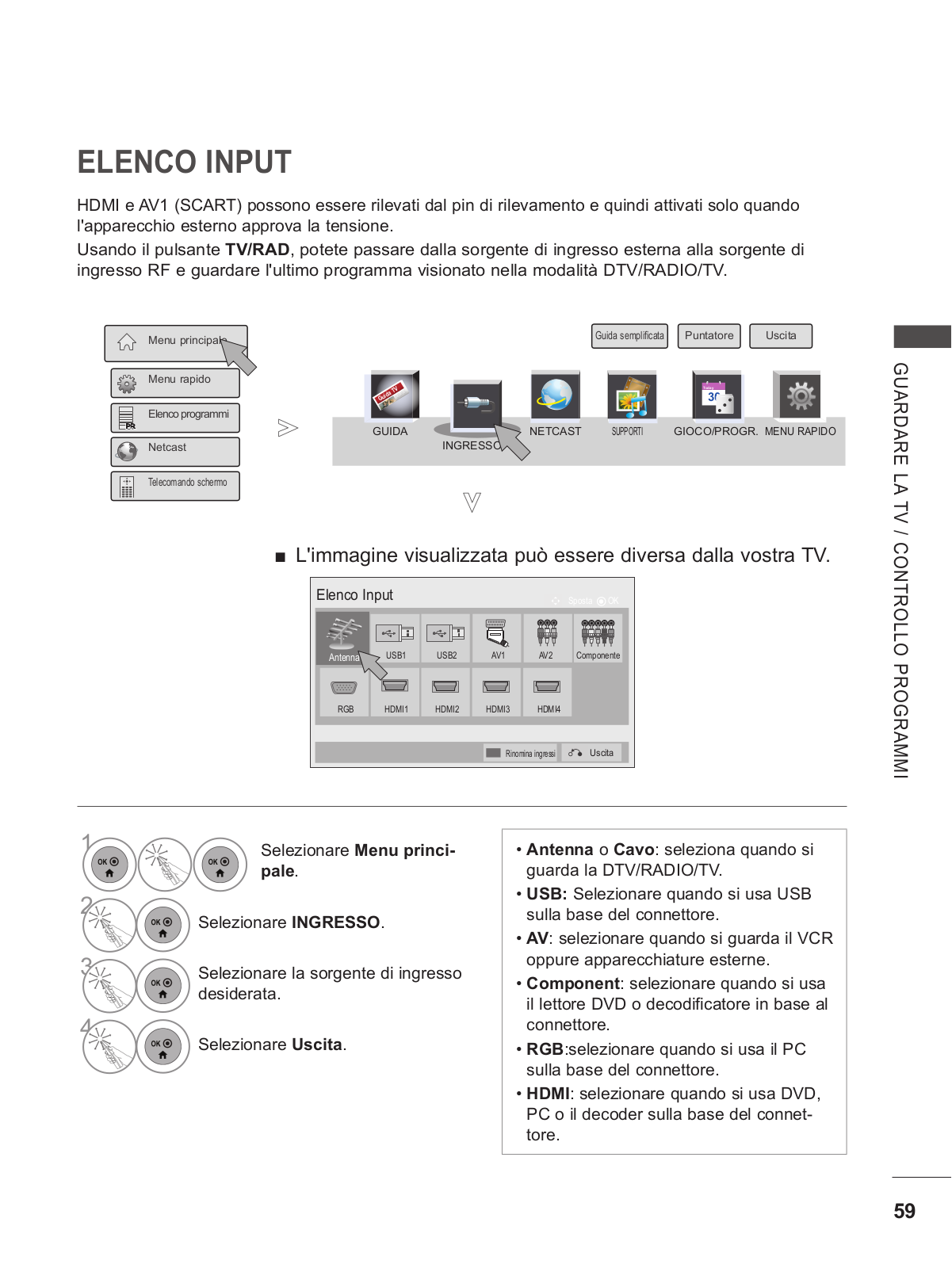

Elenco Input....................................................... |
59 |

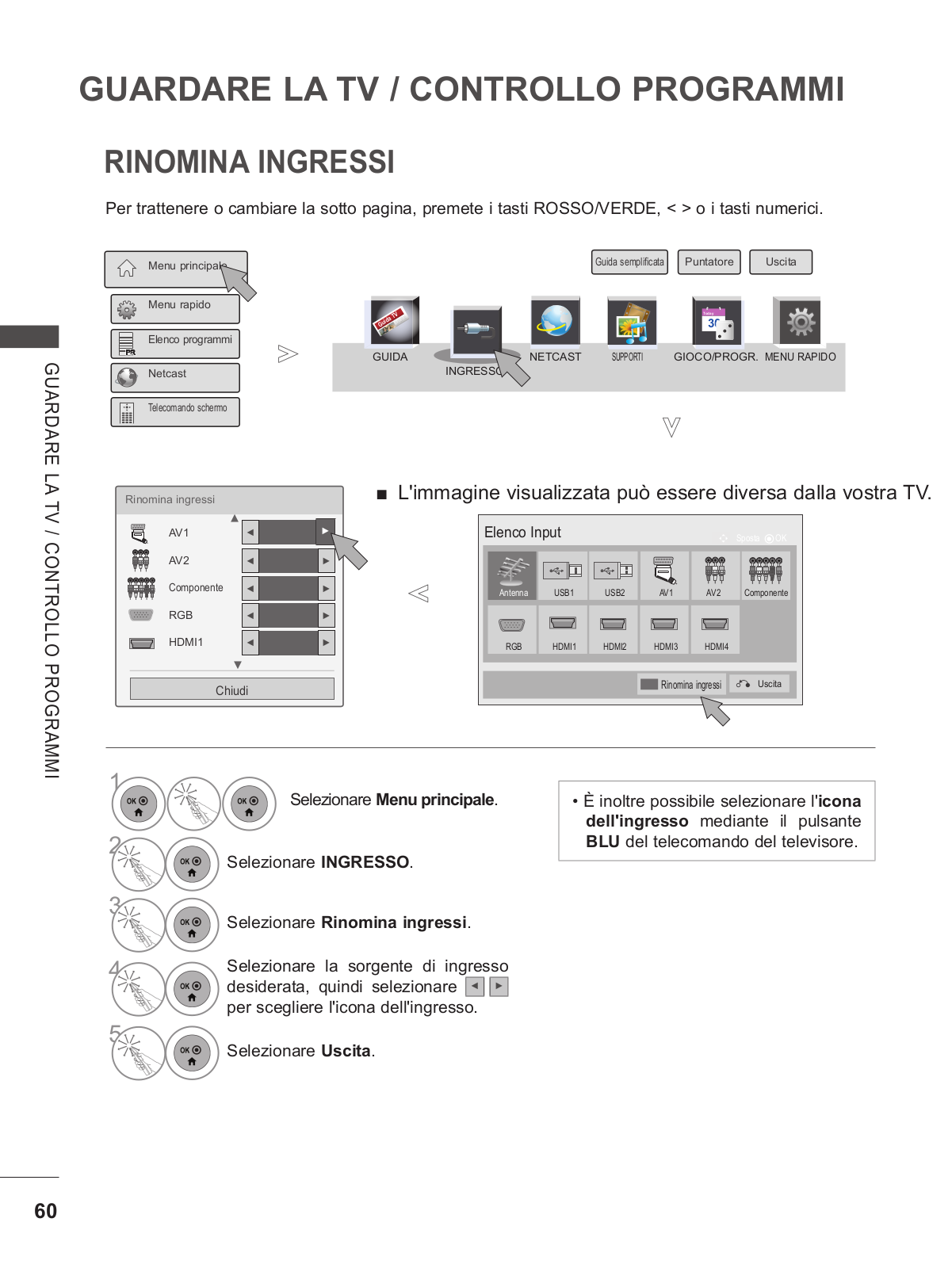

Rinomina ingressi.............................................. |
60 |
SERVIZIO DATI................................................. |
61 |

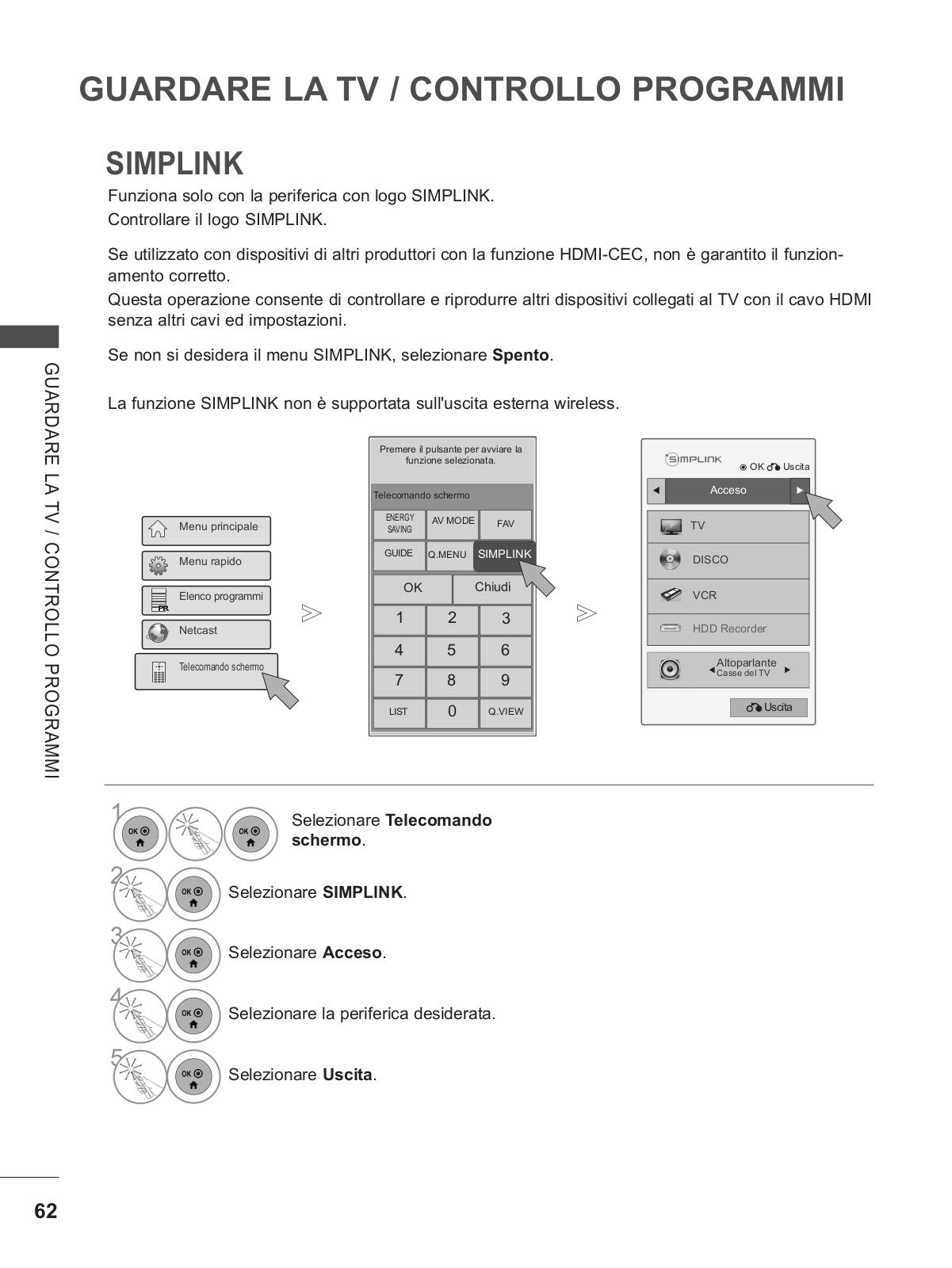

SIMPLINK.......................................................... |
62 |

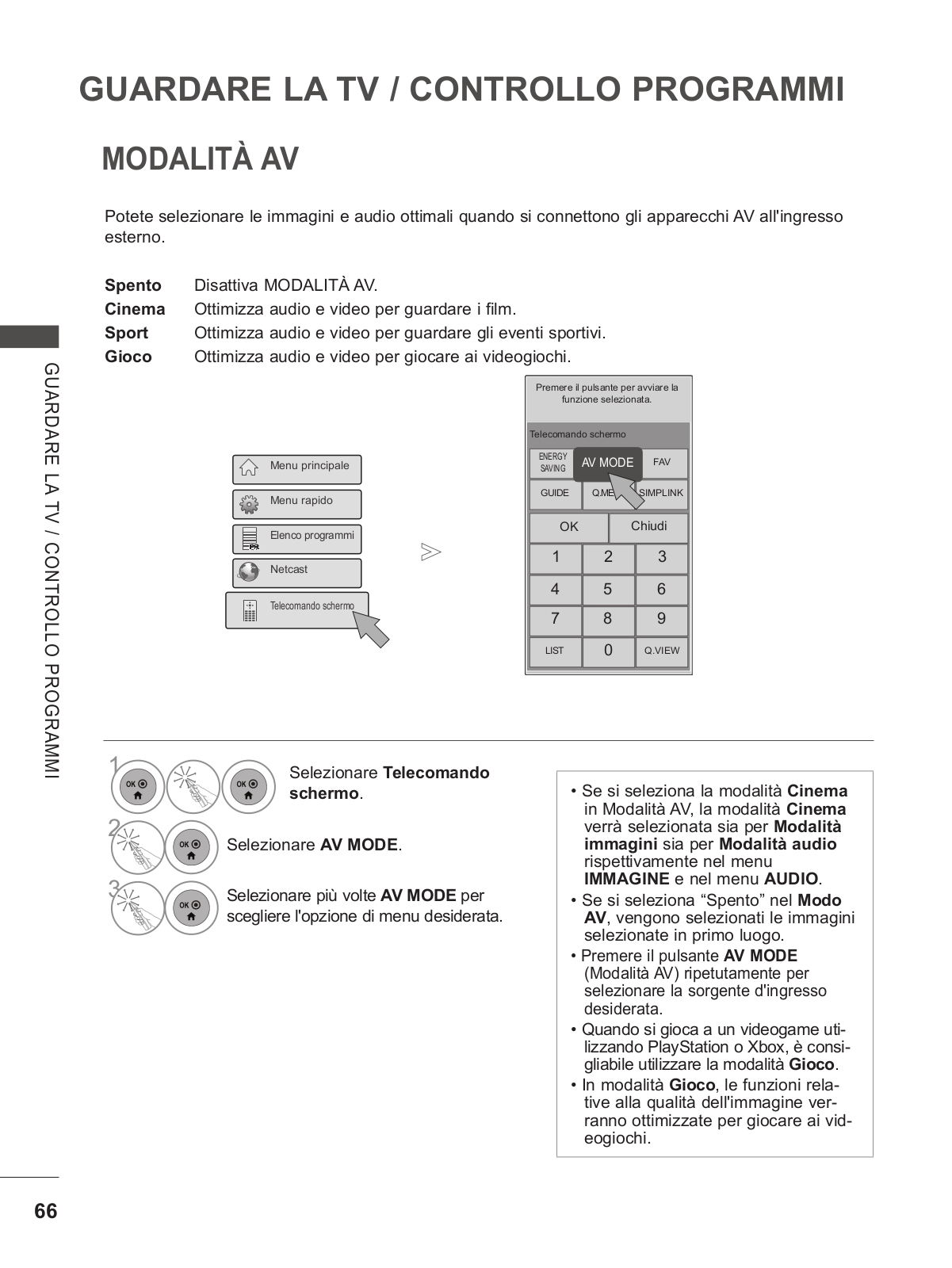

Modalità AV........................................................ |
66 |
Inizializzazione(perripristinareleimpostazionioriginalidifabbrica).67 |
|
NETCAST |
|
Nota legale......................................................... |
68 |

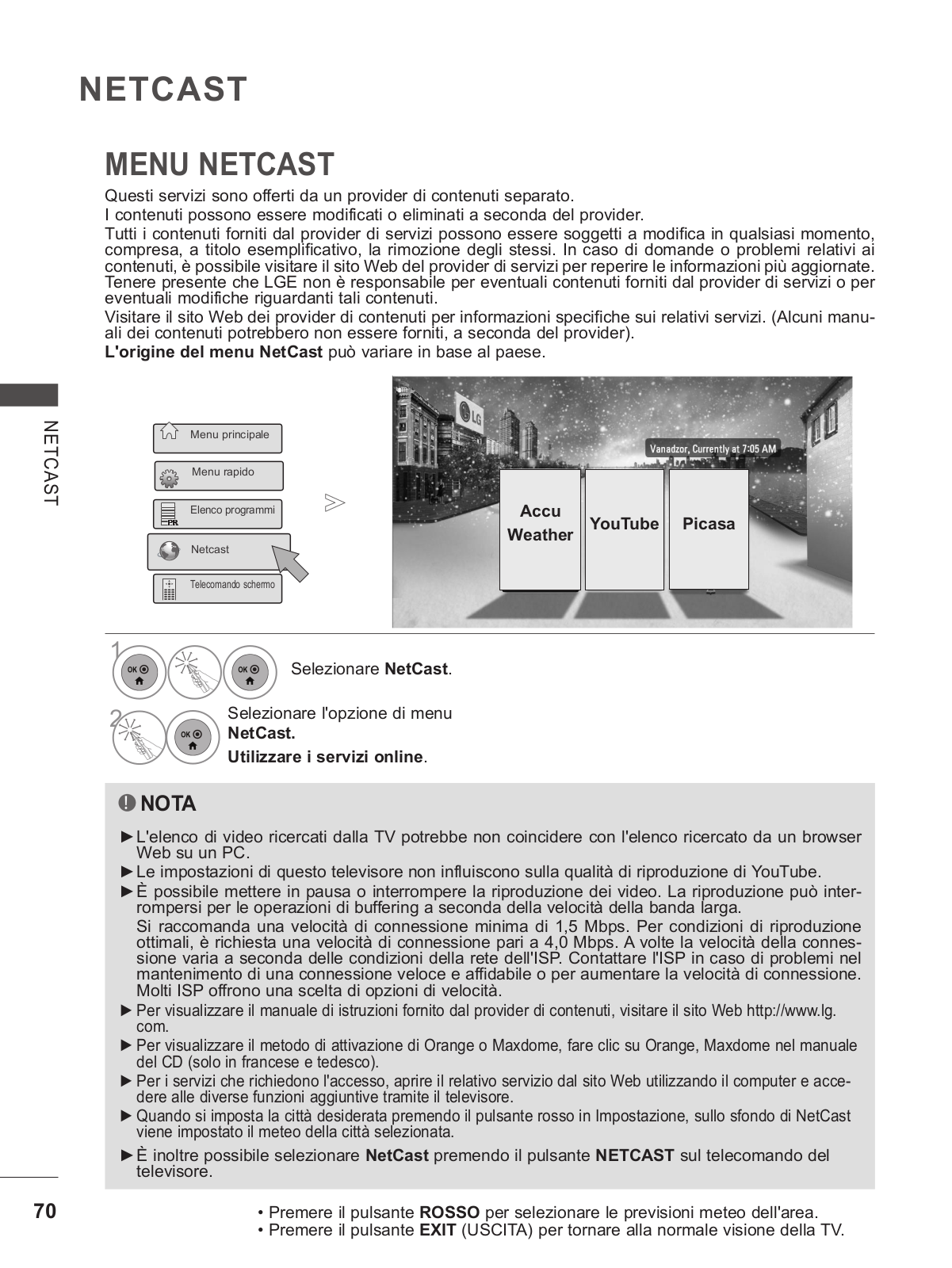

Menu Netcast..................................................... |
70 |

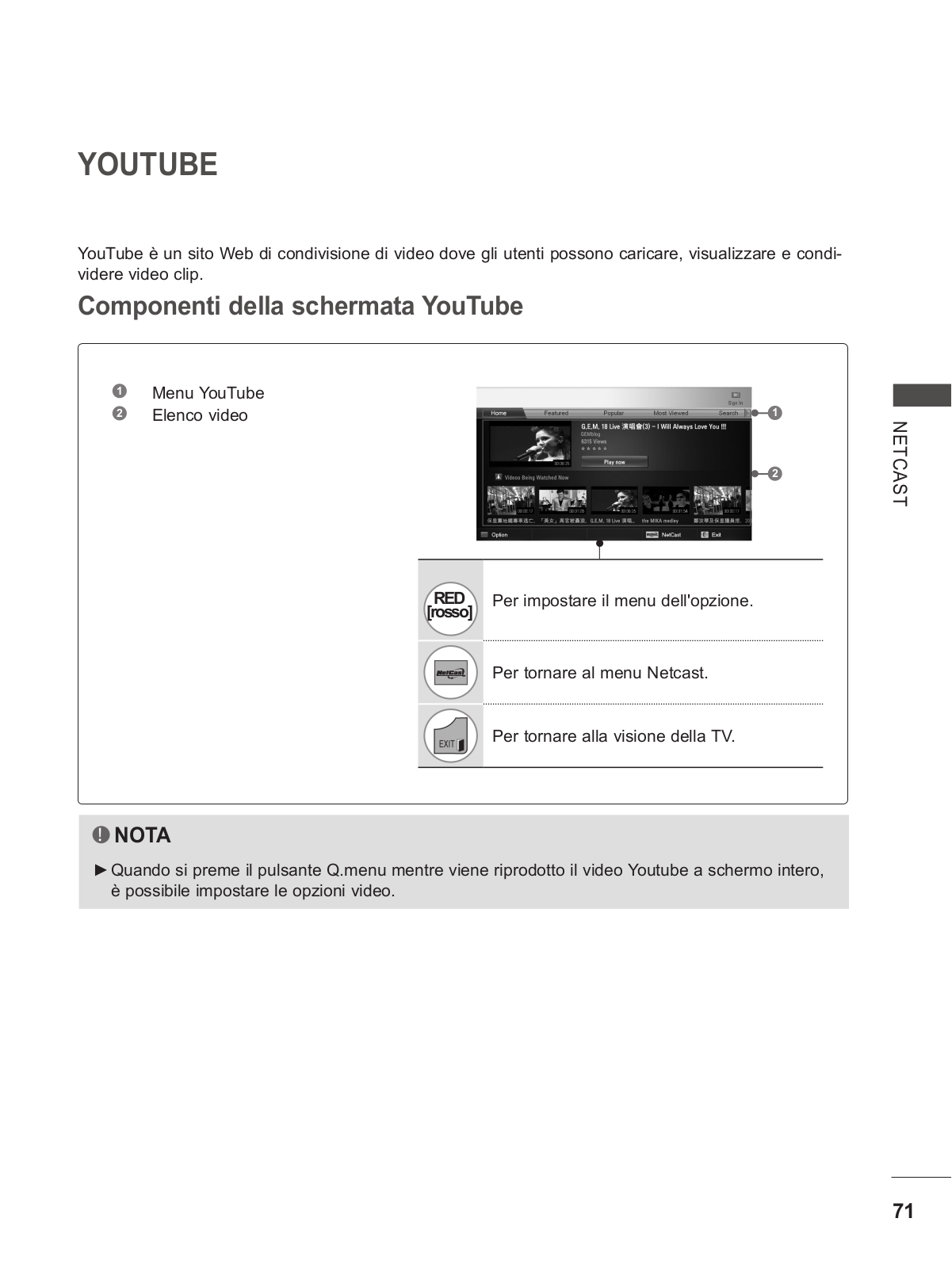

YOUTUBE.......................................................... |
71 |
AccuWeather..................................................... |
73 |
picasa................................................................. |
74 |
GUARDARELATV/CONTROLLOPROGRAMMI

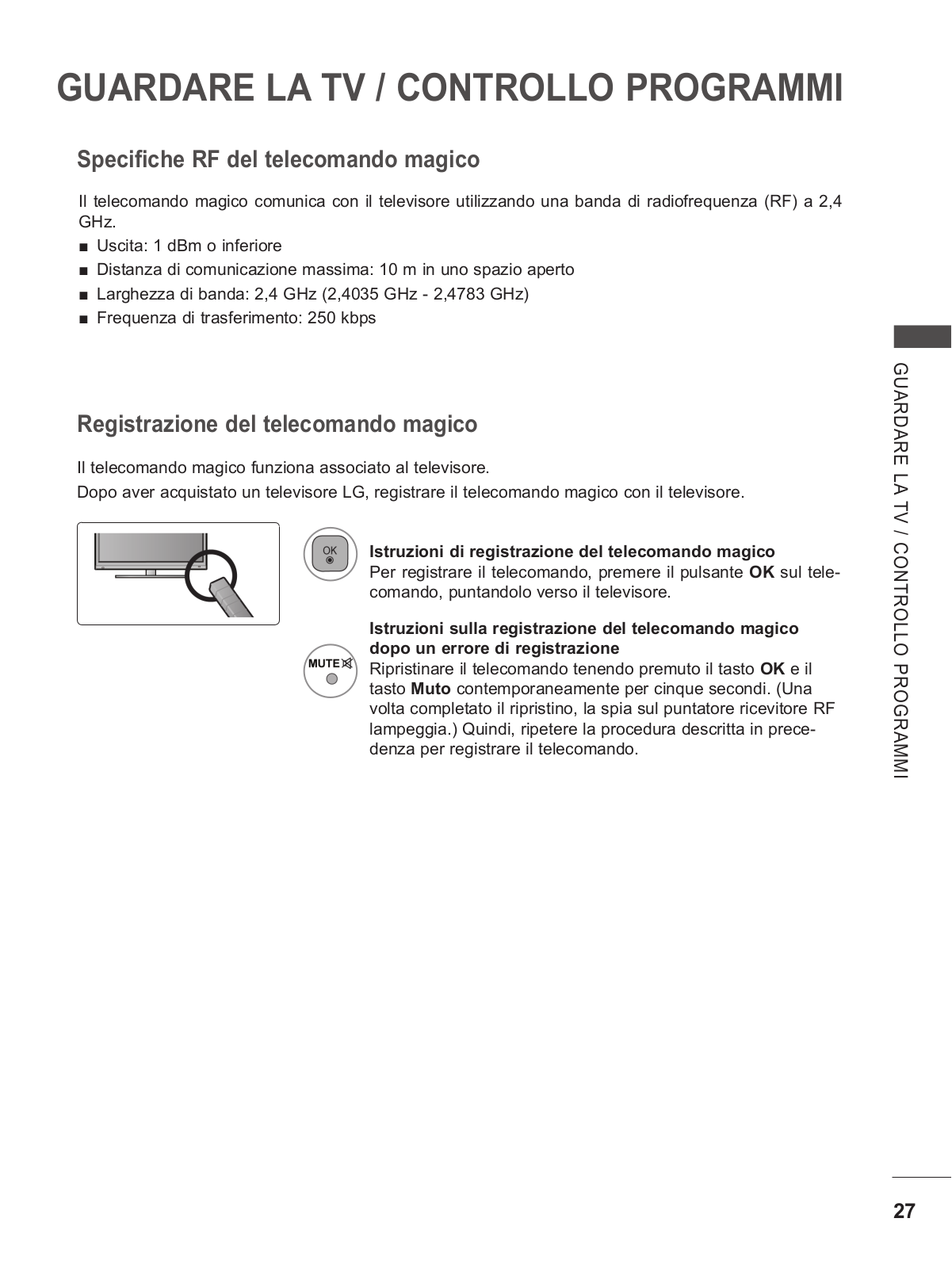

Specifiche RF del telecomando magico............ |
27 |
Registrazione del telecomando magico............ |
27 |

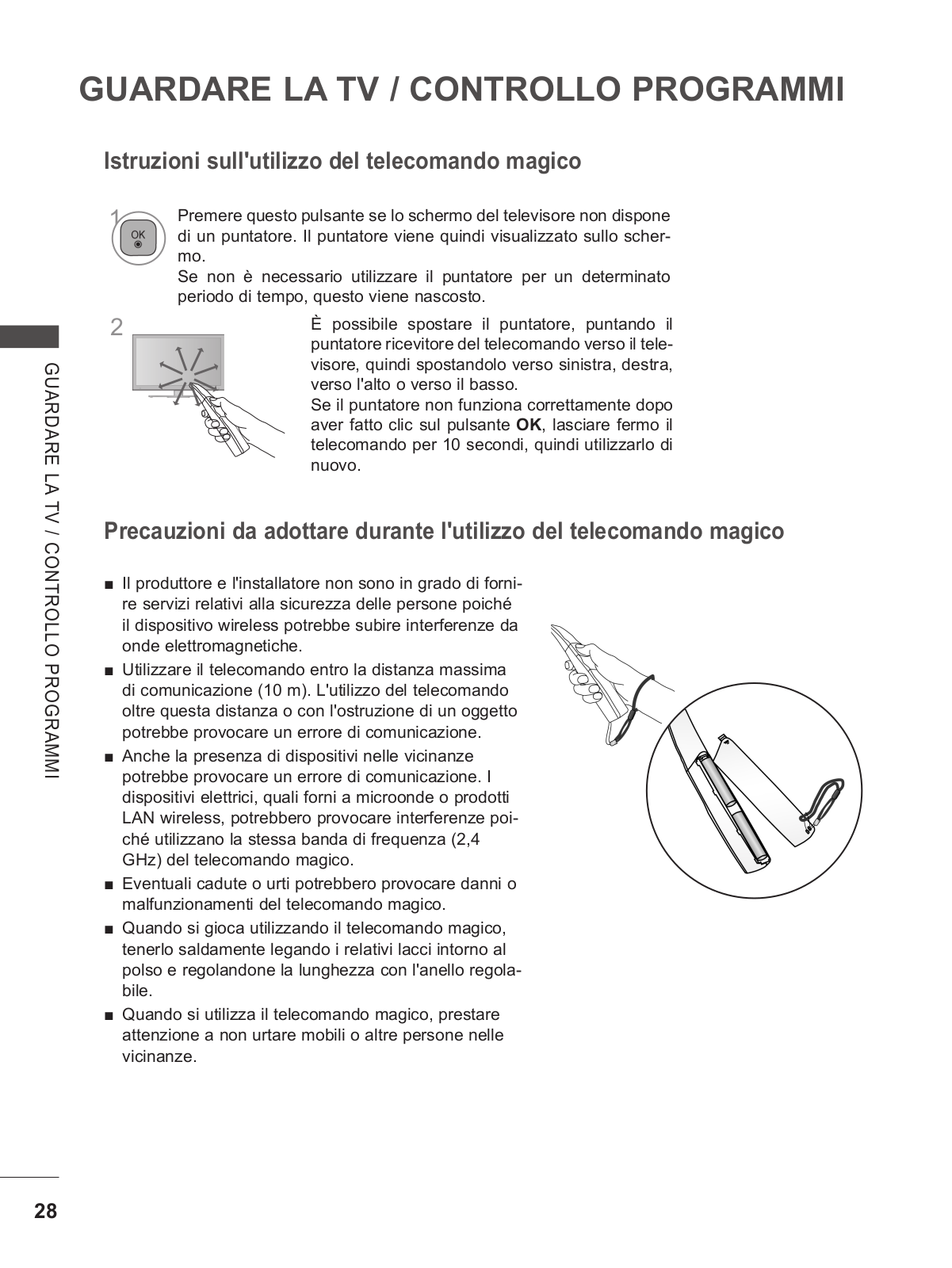

Istruzioni sull'utilizzo del telecomando magico..28 |
|
Precauzioni da adottare durante l'utilizzo del tele- |
|
comando magico............................................... |
28 |
Opzioni menu Puntatore.................................... |
29 |

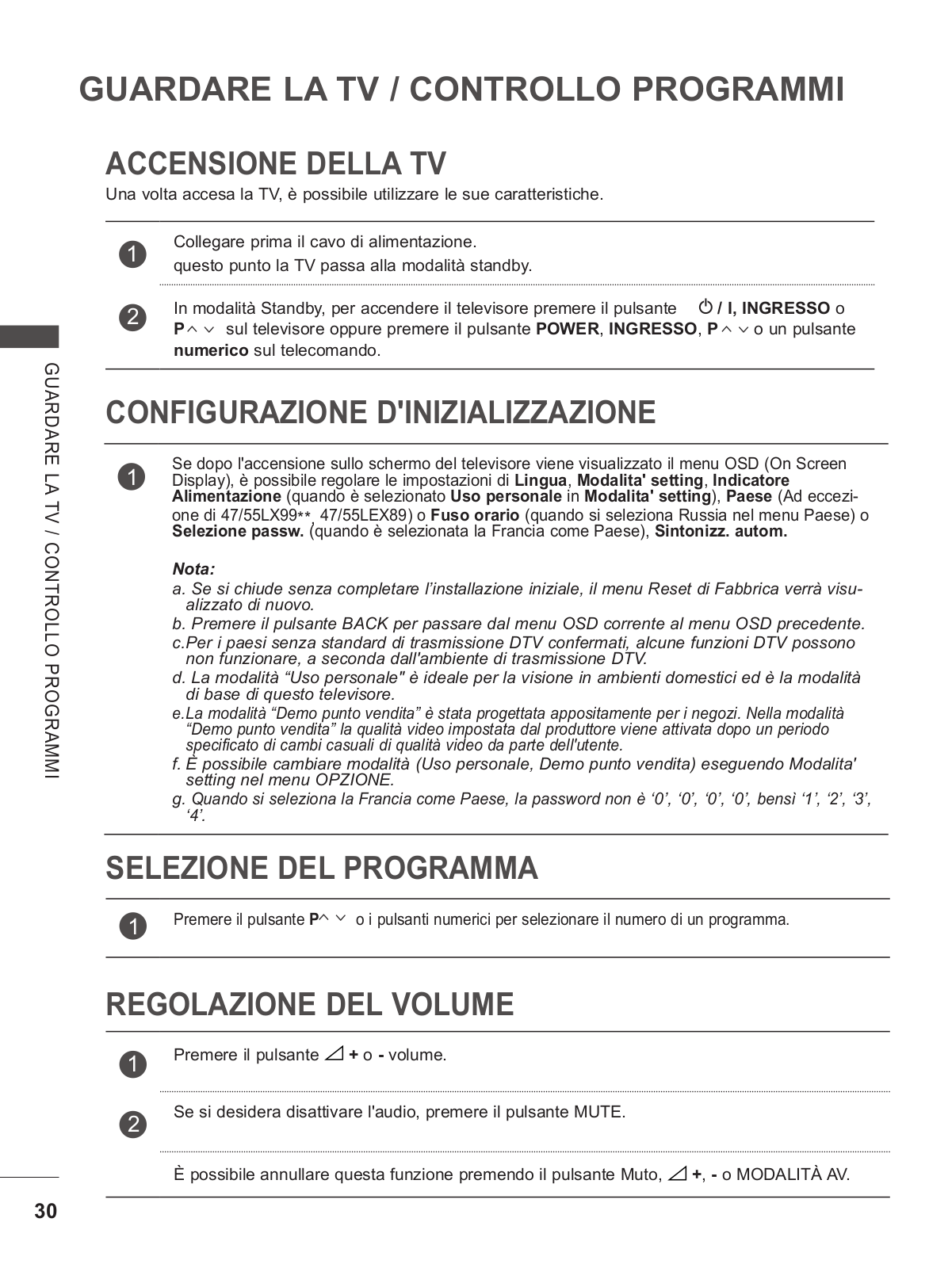

ACCENSIONE DELLA TV................................. |
30 |
Configurazione d'inizializzazione ...................... |
30 |
SELEZIONE DEL PROGRAMMA...................... |
30 |
REGOLAZIONE DEL VOLUME........................ |
30 |
Menu rapido....................................................... |
31 |

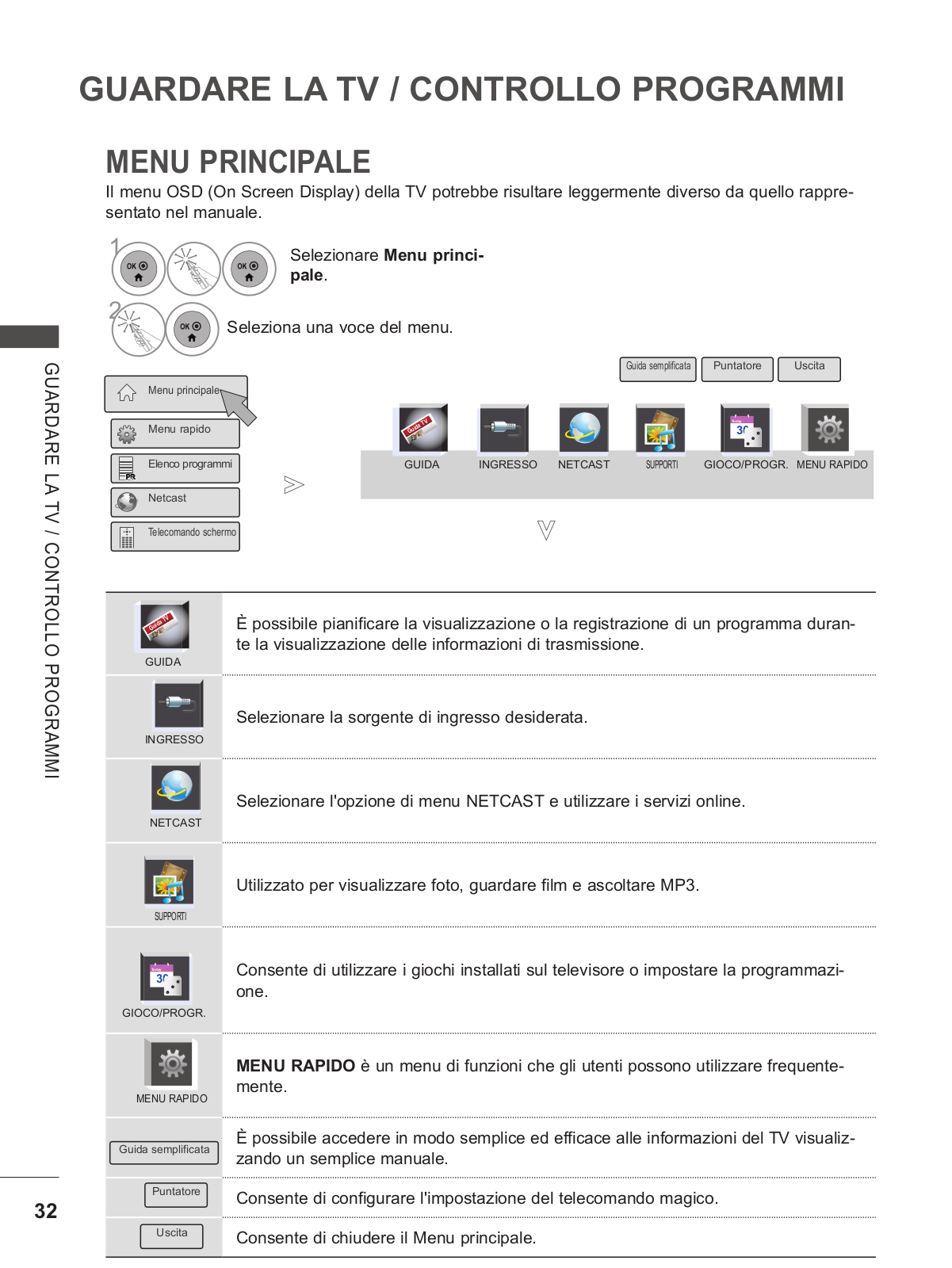

Menu principale................................................. |
32 |

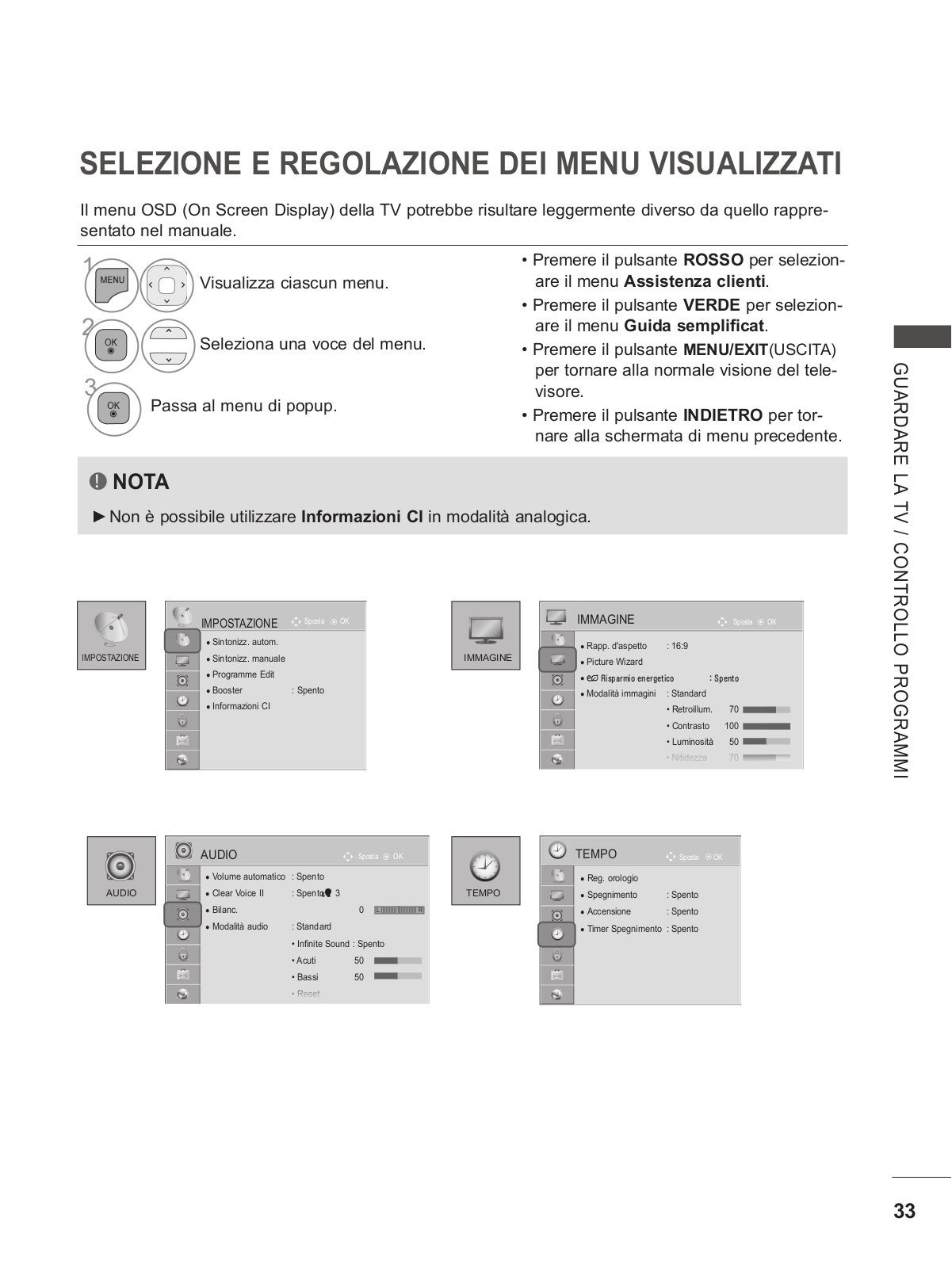

SELEZIONE E REGOLAZIONE DEI MENU |
|
VISUALIZZATI................................................... |
33 |

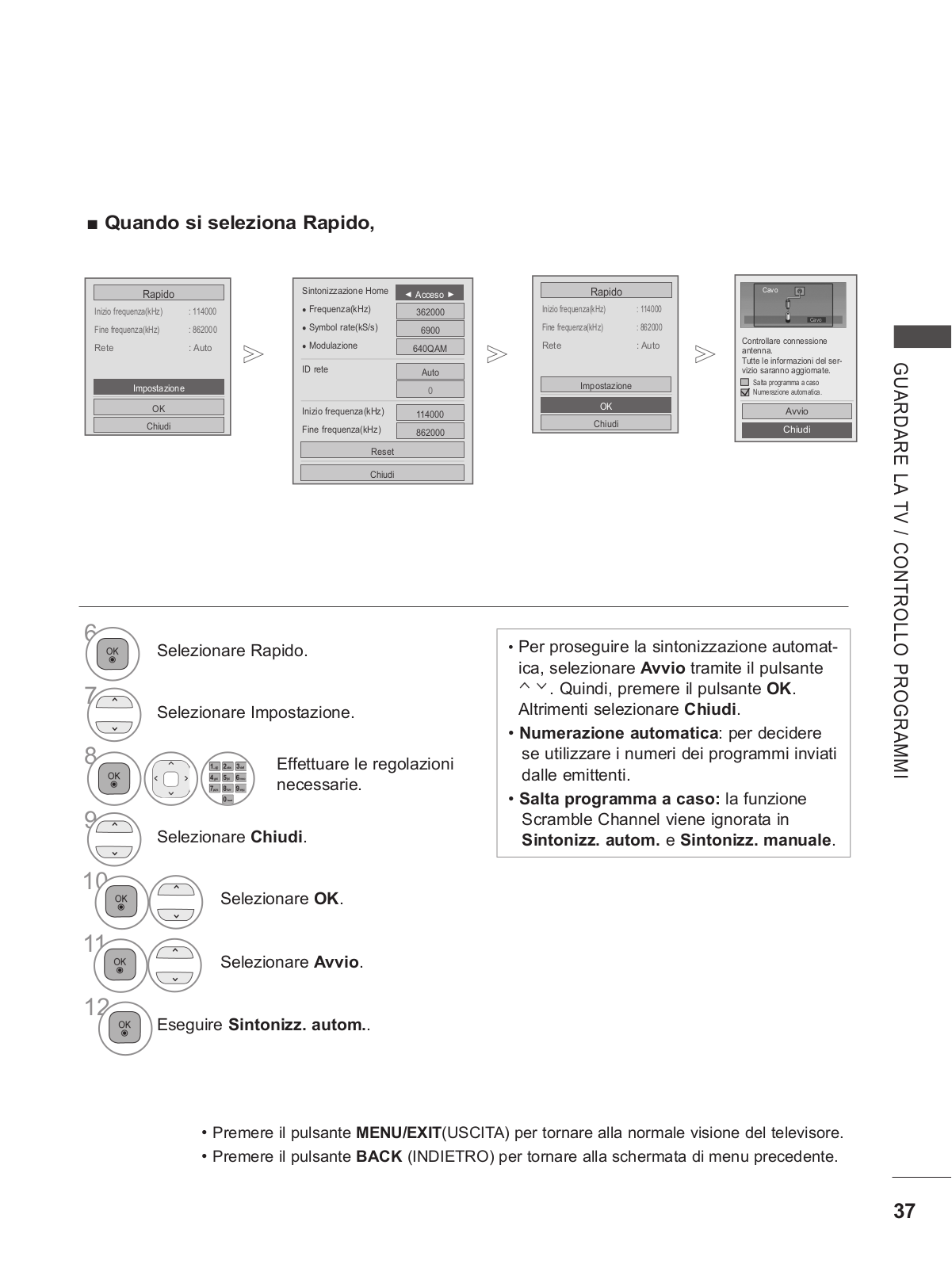

SINTONIZZAZIONE AUTOMATICA DEI |
|
PROGRAMMI ................................................... |
35 |

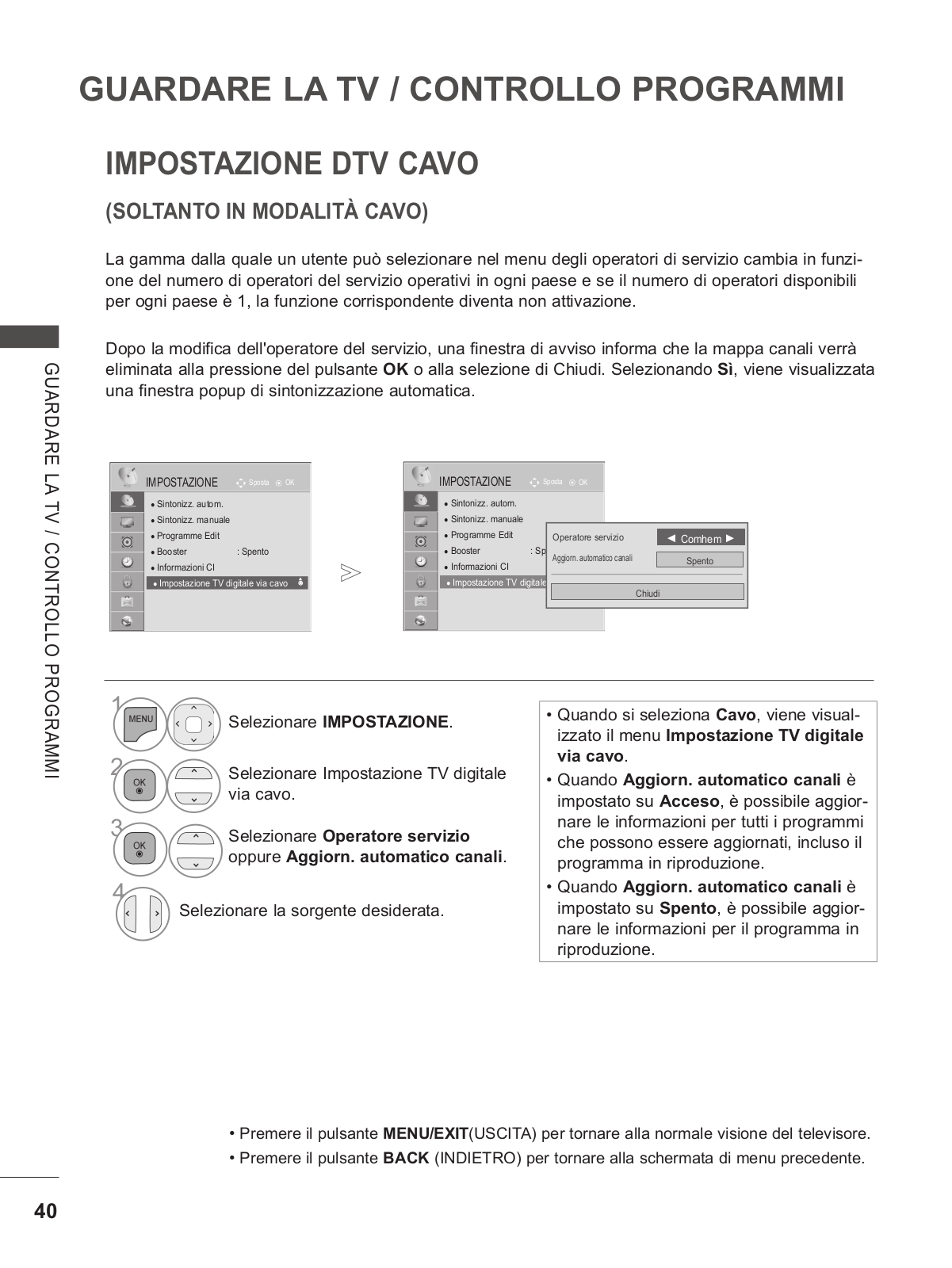

IMPOSTAZIONE DTV CAVO............................ |
40 |

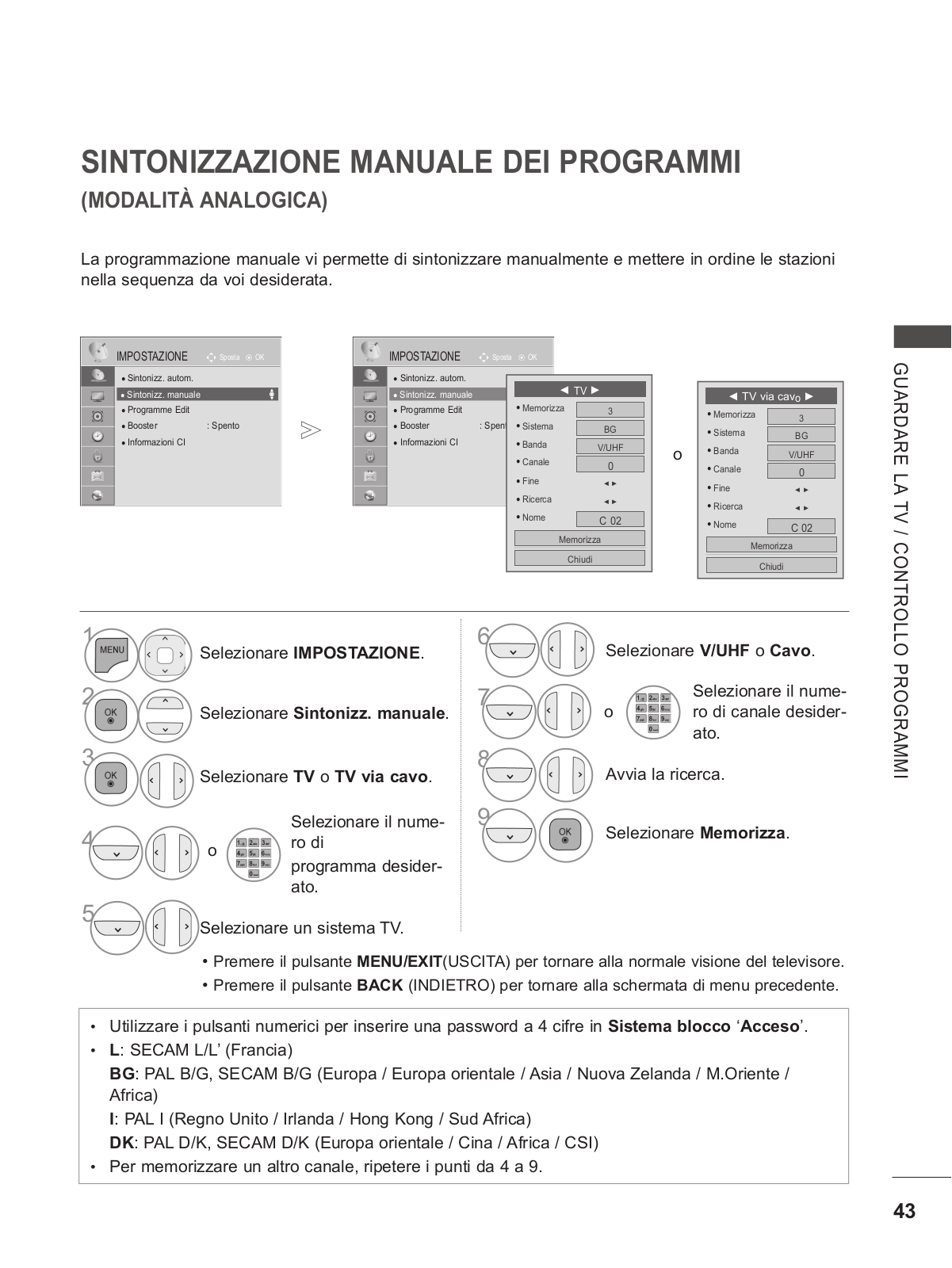

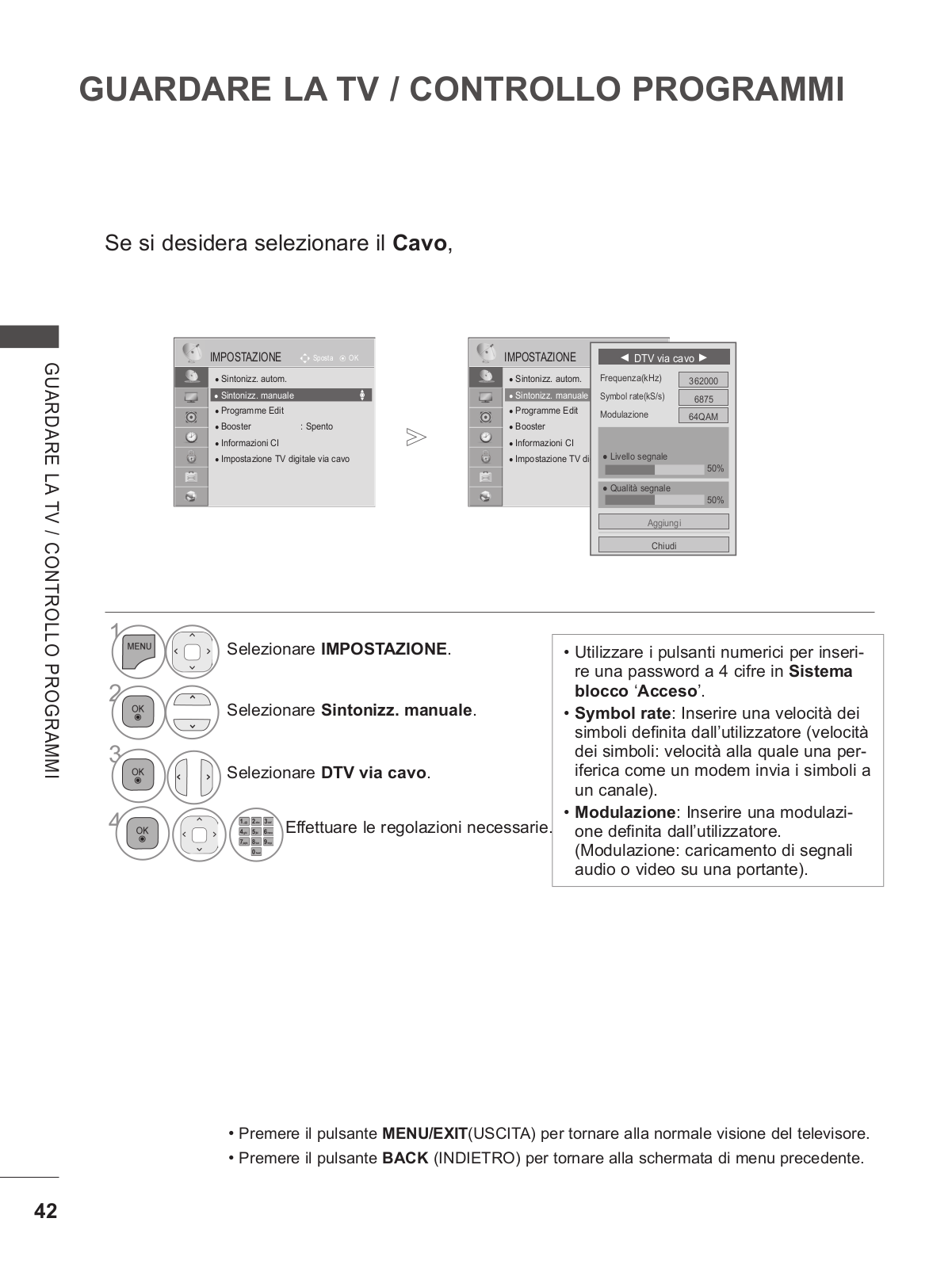

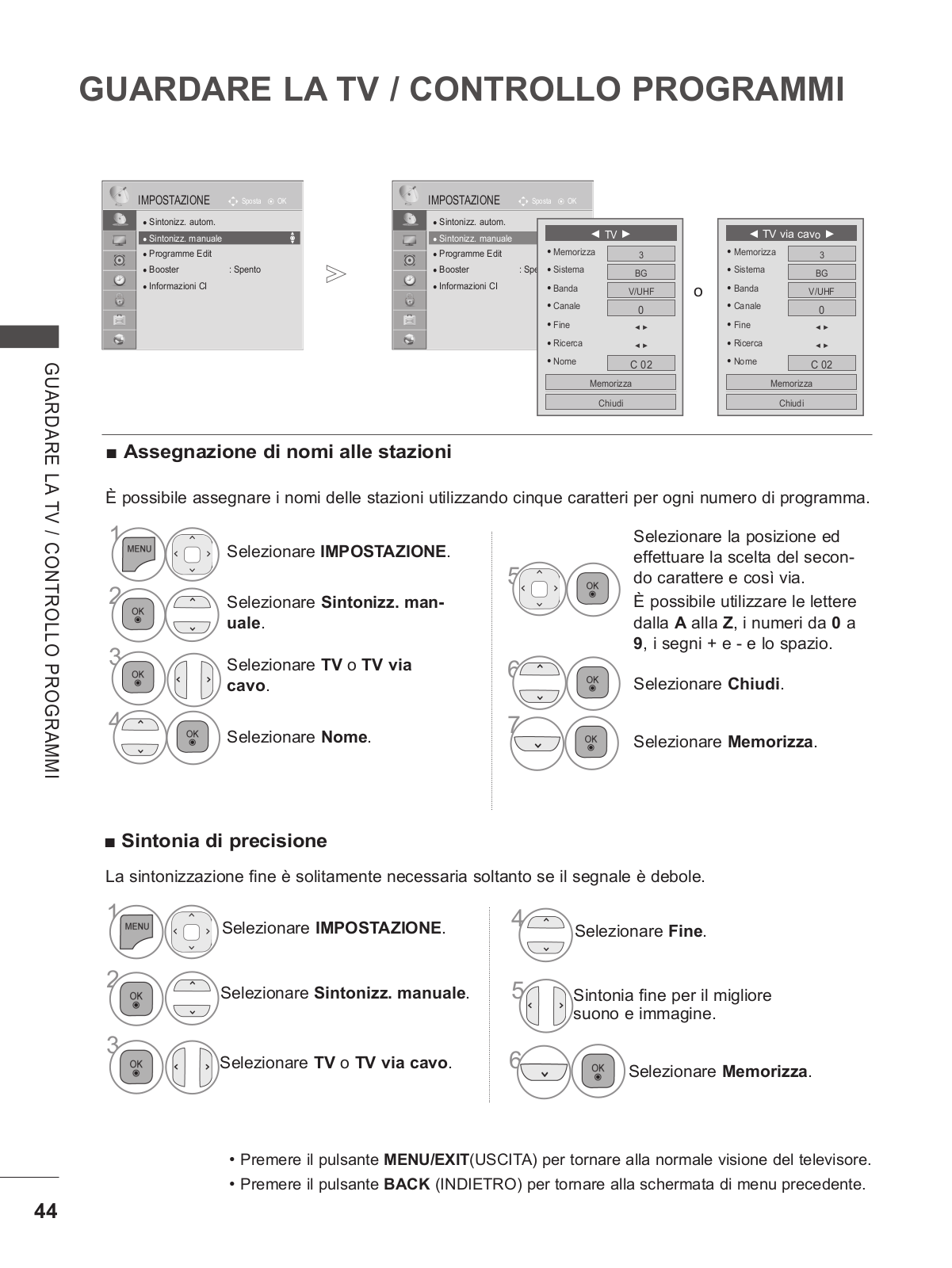

SINTONIZZAZIONE MANUALE DEI |
|
PROGRAMMI.................................................... |
41 |
Set up programmi ............................................. |
45 |

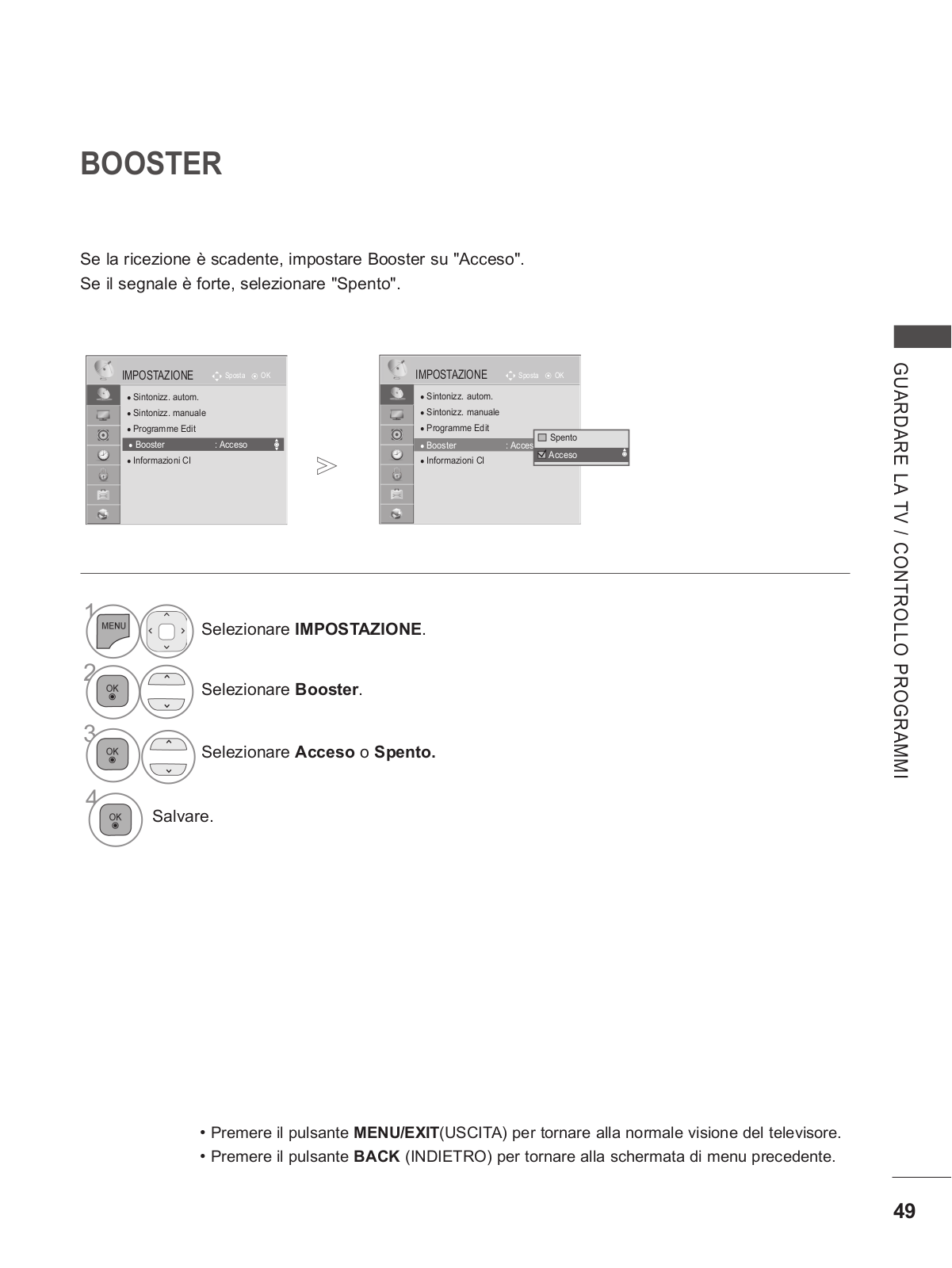

Booster............................................................... |
49 |
IMMAGINI 3D |
|
TECNOLOGIA 3D.............................................. |
76 |
Visualizzazione delle immagini 3D.................... |
76 |
QUANDO SI UTILIZZANO GLI OCCHIALI 3D.77 |
|
DISTANZADIVISUALIZZAZIONEDELLEIMMAGINI3D.77 |
|
Visualizzazione di un video 3D.......................... |
78 |
USODIUNDISPOSITIVOUSBODELCOMPUTER |
|
MODO ENTRY (MODO FOTO)......................... |
80 |
Modalità di connessione.................................... |
81 |
DLNA.................................................................. |
83 |
Elenco filmati...................................................... |
87 |
ELENCO FOTO................................................. |
96 |
ELENCO MUSICA........................................... |
104 |
Codice di registrazione DivX........................... |
110 |
Disattivazione................................................... |
111 |
SOMMARIO
I
|
SOMMARIO |
|
|
GIOCHI/PROGRAMMAZIONE |
|
SOMMARIO |
|
|
|
Giochi/Programmazione.................................. |
112 |
|
EPG (ELECTRONIC PROGRAMME |
|
|
GUIDE [GUIDA ELETTRONICA AI |
|
|
PROGRAMMI]) (MODALITÀ DIGITALE) |
|
|
EPG (Electronic Programme Guide, GUIDA |
|
|
ELETTRONICAAI PROGRAMMI).................. |
117 |
|
Descrizione estesa.......................................... |
118 |
|
Programmazione.............................................. |
119 |
|
Elenco programmaz......................................... |
120 |
|
CONTROLLO DELLE IMMAGINI |
|
|
CONTROLLO DELLE DIMENSIONI DELLE IMMAGINI |
|
|
(RAPPORTO LARGHEZZA-ALTEZZA)................ |
121 |
|
Picture Wizard................................................. |
123 |
|
RISPARMIO ENERGETICO...................... |
124 |
|
IMPOSTAZIONI IMMAGINI PRECONFIGURATE.125 |
|
|
REGOLAZIONE MANUALE DELLE IMMAGINI..126 |
|
|
TECNOLOGIA DI MIGLIORAMENTO DELLE |
|
|
IMMAGINI........................................................ |
128 |
|
Controllo avanzato immagine.......................... |
129 |
|
Reset immagini................................................ |
132 |
|
TruMotion......................................................... |
133 |
|
LED LOCAL DIMMING.................................... |
134 |
|
Indicatore Alimentazione.................................. |
135 |
|
IMPOSTAZIONE DELLA MODALITÀ.............. |
136 |
|
MODALITÀ DEMO........................................... |
137 |
DESCRIZIONE AUDIO (SOLO MODALITÀ |
|
DIGITALE)........................................................ |
147 |
I/II |
|
Stereo/Doppia ricezione (solo modalità analogica).148 |
|
Ricezione NICAM (solo modalità analogica)... |
149 |
Selezione dell'uscita audio degli altoparlanti... |
149 |
SELEZIONE DELLA LINGUA DEI MENU / DEL |
|
PAESE A SCHERMO...................................... |
150 |
Selezione della lingua...................................... |
151 |
IMPOSTAZIONE ORA |
|
Impostazione dell'orologio............................... |
153 |
IMPOSTAZIONE TIMER ON/OFFAUTOMATICO.154 |
|
IMPOSTAZIONE TIMER SLEEP..................... |
155 |
CONTROLLO GENITORI/CLASSIFICAZIONI |
|
IMPOSTAZIONE DELLA PASSWORD E |
|
SISTEMA DI BLOCCOA.................................. |
156 |
BLOCCO DEL PROGRAMMA......................... |
157 |
CONTROLLODEIGENITORI(SOLOMODALITÀDIGITALE).158 |
|
BLOCCO INGRESSO ESTERNO................... |
159 |
BLOCCO TASTI............................................... |
160 |
TELETEXT |
|
ACCENSIONE/SPEGNIMENTO .................... |
161 |
TESTO SIMPLE [SEMPLICE]......................... |
161 |
TESTO TOP [IN ALTO].................................... |
162 |
FASTTEXT [TESTO VELOCE]........................ |
162 |
FUNZIONI SPECIALI DEL TELETEXT........... |
163 |
CONTROLLO AUDIO E LINGUA |
|
Regolazione automatica del volume............... |
138 |
CLEAR VOICE(VOCE CHIARA) II.................. |
139 |
IMPOSTAZIONI AUDIO PRECONFIGURATE - |
|
MODALITÀ AUDIO.......................................... |
140 |
REGOLAZIONE DELLE IMPOSTAZIONI AUDIO |
|
-MODALITÀ UTENTE...................................... |
141 |
Infinite Sound................................................... |
141 |
Bilanciamento.................................................. |
142 |
CONFIGURAZIONEACCESO/OFF DIFFUSORITV.143 |
|
IMPOSTAZIONEAUDIODTV(SOLOMODALITÀDIGITALE).144 |
|
SELEZIONE DELL'USCITAAUDIO DIGITALE..145 |
|
Audio Reset..................................................... |
146 |
TELETEXT DIGITALE |
|
TELETEXT NEL SERVIZIO DIGITALE........... |
164 |
TELETEXT NEL SERVIZIO DIGITALE........... |
164 |
APPENDICE |
|
Risoluzione dei problemi................................. |
165 |
MANUTENZIONE............................................ |
167 |
Specifiche del prodotto ................................... |
168 |
CODICI IR........................................................ |
172 |
SETUP DISPOSITIVO DI CONTROLLO |
|
ESTERNO........................................................ |
173 |
Avviso per il software Open source................. |
180 |
II
ACCESSORI
Assicurarsi che i seguenti accessori siano inclusi con il televisore. Contattare il rivenditore presso il quale stato effetuato l'acquisto in caso manchino event uali accessori.
■■ L'immagine visualizzata può essere diversa dalla vostra TV.
x 2
|
|
|
|
Occhiali 3D |
|
|
|
Telecomando magico, |
(AG-S100) |
Manuale |
Batterie |
Telecomando |
|
|
laccio |
|
|||
dell'utente |
(AAA x 2, AA x 2) |
|
|
|
Articolo non incluso in tutti i modelli.
* Strofinare delicatamente la zona sporca nella parte esterna utilizzando solo il panno detergente per la parte esterna del prodotto se sono presenti macchie o impronte digitali sulle superfici esterne.
Non strofinare con forza quando si rimuovono le macchie. Prestare attenzione al fatto che applicando un'energia eccessiva si possono causare graffi o scolorimenti.
|
Nucleo di ferrite |
|
CD Nero |
(Articolo non incluso in |
|
tutti i modelli.) |
||
MediaHome 4 |
||
Essentials |
|
PREPARAZIONE
x 4 |
x 4 |
|
x 2 |
|
|
|
|
|
|
||
M4x12 |
M4x22 |
|
Cavo generico componente, |
|
|
Bulloni per il gruppo |
Supporto per |
Coperchio |
|||
cavi |
cavo generico AV |
posteriore |
|||
Piedistallo |
|||||
|
|
base |
USO DEL NUCLEO DI FERRITE (Questa funzione non è disponibile in tutti i paesi.)
Il nucleo di ferrite può essere utilizzato per ridurre l'onda elettromagnetica quando si connette il cavo di alimentazione.
Più vicina è la posizione del nucleo di ferrite alla spina di alimentazione, più l’onda elettromagnetica sarà ridotta.
Montare la spina vicina.
A-1
PREPARAZIONE
PREPARAZIONE
CONTROLLI PANNELLO FRONTALE
NOTA
►Per► ridurre il consumo di energia è possibile sfruttare la modalità standby. Per ridurre il consumo energetico è inoltre possibile spegnere il televisore dall'interruttore, se non si intende guardarla per periodi lunghi.
È possibile ridurre il consumo energetico in maniera significativa se si riduce il livello di luminosità dell'immagine; in questo modo si riducono anche i costi di funzionamento complessivo.
ATTENZIONE
►Non► camminare sopra il sostegno di vetro o urtarlo. Potrebbe rompersi, provocando lesioni a causa dei frammenti di vetro oppure il televisore potrebbe cadere.
►Non► trascinare il televisore. Il pavimento o il prodotto potrebbero danneggiarsi.
■■ L'immagine visualizzata può essere diversa dalla vostra TV.
ALTOPARLANTE
Trasmettitore
Componente che contiene il trasmettitore per lo scambio del segnale con gli occhiali 3D.
Fare attenzione a non posizionare oggetti o persone davanti allo schermo durante la visualizzazione di un video 3D.
PROGRAMMA
VOLUME
OK
MENU
INPUT
POWER
Sensore intelligente Regola le immagini in basealle condizioni circostanti.
Sensore telecomando
Indicatore alimentazione/standby
(Può essere regolato utilizzando l'Indicatore Alimentazione nel menu OPZIONE.)
A-2
INFORMAZIONI SUL PANNELLO POSTERIORE
■■ L'immagine visualizzata può essere diversa dalla vostra TV.
1
2 3 4 5 6
6
7
7 |
8 |
9 |
10 |
11 |
12 |
1Presa del cavo di alimentazione
La TV funziona con l'alimentazione elettrica AC. La tensione è indicata nella pagina relativa alle Specifiche. (► p. 168-171) Non tentare di attivare il televisore utilizzando l'alimentazione elettrica CC.
2LAN
Connessione di rete per AccuWeather,
Picasa, YouTube, ecc.
Utilizzata anche per file video, foto e musica su una rete locale.
3OPTICAL DIGITAL AUDIO OUT(jack uscitaaudio digitale)
Collegare l'audio digitale ai vari dispositivi. Collegare a un componente digitale audio. Utilizzare un cavo audio ottico.
4Ingresso audio RGB/DVI
Connessione audio da un PC o DTV.
5Presa Euro Scart (AV1)
Collegare l'ingresso o l'uscita della presa scart prove niente da un dispositivo esterno a questi jack.
6Ingresso component
Collegare un dispositivo video/audio Component a questi jack.
7Ingresso HDMI/DVI IN
Collegare un segnale HDMI a HDMI IN. In alternativa collegare il segnale DVI (VIDEO) alla porta HDMI/DVI con il cavo DVI a HDMI.
13 ATTENZIONE
14
►►Utilizzare un prodotto con lo
11 spessore indicato per un colle-
gamento ottimale al cavo HDMI (solo HDMI IN 4) / periferica USB.
*A 10 mm
8Ingresso RGB IN
Per la connessione dell'uscita da un PC.
9PORTA D'INGRESSO RS-232C(CONTROL LO/SERVIZIO)
Collegare la porta seriale del dispositivo di controllo al jack RS-232C.
Questa porta è utilizzata per la modalità diservizio o hotel.
10Comando WIRELESS
Collegamento del Wireless Ready Dongle alla TV per il controllo wireless dei dispositivi di ingresso esterni collegati al Wireless Media Box.
11Ingresso Audio/Video
Connettere un'uscita audio/video di un dispositivo esterno a questi connettori.
12Ingresso antenna
Collegare l’antenna o il cavo a questo jack.
13Ingresso USB
Collegare la periferica di archiviazione USB a questo jack.
14Slot della scheda PCMCIA (Personal Computer Memory Card International Association).
Inserire il modulo CI nello SLOT PER SCHEDE PCMCIA.
(Questa funzione non è disponibile in tutti i paesi.)
PREPARAZIONE
A-3
PREPARAZIONE
PREPARAZIONE
MONTAGGIO DELSOSTEGNO
■■L'immagine visualizzata può essere diversa dalla vostra TV.
Quando si monta il supporto del tipo da scrivania assicurarsi che il bullone sia ben serrato. (Se non è completamente serrato, il prodotto può cadere in avanti terminata l'installazione.) Se si serra il bullone con forza eccessiva, il bullone può deviare dall'abrasione della zona di serraggio dello stesso.
1Appoggiare con attenzione lo schermo della TV su una superficie morbida per evitare di danneggiare lo schermo.
PANNELLO POSTERIORE PER LA SISTEMAZIONE DEI CAVI
■■L'immagine visualizzata può essere diversa dalla vostra TV.
1 Fissare il cavo di alimentazione con il supporto per cavi sulla copertura posteriore del televisore.
In questo modo se ne previene la rimozione accidentale.
Montare i componenti del corpo del sos-
2tegno con la base del sostegno del televisore.
A questo punto, serrare le viti che sorreggono il corpo del sostegno.
Corpo piedistallo
M4 X 22
Base delsostegno
3Fissare saldamente i 4 bulloni usando i fori posti sul retro della TV.
M4 X 12
4Montare i componenti del coperchio posteriore del sostegno sul televisore.
Coperchio posteriore base
Supporto per cavi
2Dopo averli collegati, installare il supporto per cavi come illustrato e raggruppare i cavi.
Supporto per cavi
SUPPORTO RUOTANTE
■■L'immagine visualizzata può essere diversa dalla vostra TV.
Dopo aver installato l’apparecchio televisivo, è possible regolarne la posizione manualmente verso sinistra o verso destra di 20 gradi, perché si adatti alla posizione dell’utente.
A-4
SISTEMA DI SICUREZZAKENSINGTON
■■Questa funzione non è disponibile su tutti i modelli.
■■L'immagine visualizzata può essere diversa dalla vostra TV.
La TV è dotata di un connettore per il sistema di sicurezza Kensington posto sul pannello posteriore. Collegare cavo del sistema di sicurezza Kensington come mostrato di seguito.
Per maggiori dettagli in merito all'installazione e all'impiego del sistema di sicurezza Per maggiori dettagli in merito all'installazione e all'impiego del sistema di sicurezza Kensington, consultare la guida dell'utente fornita in dotazione con il sistema di sicurezza Kensington.
Per maggiori informazioni, contattare http://www. kensington.com, la homepage su internet di
Kensington. Kensington commercializza sistemi di sicurezza per attrezzature elettroniche costosecome PC portatili e proiettori LCD.
NOTA
►Il► sistema di sicurezza Kensington è un accessorio opzionale.
►Se► la TV risulta fredda al tatto, si potrebbe verificare una leggero "tremolio" all’accensione.
Si tratta di un effetto normale e la TV è perfettamente funzionante.
►Sullo► schermo possono essere visualizzati alcuni minuscoli punti difettosi, che sembrano rossi, verdi o blu. Tuttavia non producono effetti negativi sulle prestazioni del monitor.
►Evitare► di toccare lo schermo LCD o di tenere le dita sulla sua superficie per periodi di tempo prolungati.
Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.
SI CONSIGLIA DI INSTALLARE CON CURA
■■ Acquistare i componenti necessari per fissare il televisore alla parete.
■■ Posizionare la TV il più possibile vicina alla parete per evitare che possa cadere in avanti se urtata.
■■ Le istruzioni indicate sotto sono il modo più sicuro per impostare la TV, vale a dire fissarla alla parete, in questo modo si evita che caschi in avanti se tirata. Queste impedirà alla TV di cadere in avanti provocando lesioni. Questo previene anche danni alla TV. Impedire ai bambini di arrampicarsi o aggrapparsi alla TV.
1 1
2
2
1Utilizzare gli occhielli o le staffe / i bulloni TV per fissare il prodotto alla parete come mostrato nella figura.
(Se la vostra TV ha bulloni inseriti nei bulloni adocchiello e allentare i bulloni.)
* inserire gli occhielli o le staffe / i bulloni della TV e stringerli a fondo nei fori in alto.
2Assicurare alla parete le staffe a muro con i bulloni. Fare combaciare l'altezza della staffa montata a muro.
3
3Utilizzare una corda robusta per legare il prodotto per allinearlo. È più sicuro annodare la fune in modo che si trovi in posizione orizzontale tra la parete e il prodotto.
NOTA
►Quando► si sposta il prodotto in un altro punto, slacciare innanzitutto le funi.
►Utilizzare► un supporto per il prodotto o un alloggiamento che sia sufficientemente grande e robusto per le dimensioni ed il peso del prodotto.
►Per► impiegare il prodotto in modo sicuro accertarsi del fatto che l'altezza della staffa che montata alla parete sia la stessa del prodotto.
PREPARAZIONE
A-5
PREPARAZIONE
ad es. ad una parete o su una scrivania, ecc. |
NOTA |
|
||
■■ La TV è progettata per un montaggio orizzontale. |
►Installare► su una parete solida perpendico- |
|||
MESSA A TERRA |
lare al pavimento. |
|
||
►Installare► un supporto da parete speciale, se |
||||
si desidera installare al soffitto o a una |
||||
Accertarsi di collegare il filo di terra per impedire |
parete inclinata. |
|
||
►La► superficie su cui montare il supporto deve |
||||
eventuali scosse elettriche. Se non è possibile |
||||
essere in grado di sostenere il peso del tele- |
||||
attuare i sistemi di messa a terra, fare installare |
||||
visore, ad esempio cemento, roccia naturale, |
||||
ad un elettricista qualificato un interruttore sepa- |
mattoni o blocchi cavi. |
|
||
rato. |
|
►Il► tipo e la lunghezza delle viti di installazione |
||
Non tentare di mettere a terra l'unità collegandola |
dipendono dal tipo di supporto utilizzato. Per |
|||
ulteriori informazioni, fare riferimento alle |
||||
ai cavi telefonici, agli spinotti d'accensione o ai |
||||
istruzioni fornite con il supporto. |
||||
tubi del gas. |
|
|||
Alimentazione elettrica |
►LG► non è responsabile di incidenti o danni |
|||
|
|
alla proprietà o al televisore, derivanti |
||
|
|
dall'installazione non corretta: |
||
|
|
- Qualora venga utilizzato un supporto a |
||
|
|
parete non conforme al VESA. |
||
|
Interruttore |
- Serraggio non corretto delle viti alla super- |
||
|
ficie, che possono far cadere il televisore, |
|||
|
dicorto circuiti |
|||
|
|
causando danni alle persone. |
||
|
|
- Mancata osservanza del metodo di instal- |
||
INSTALLAZIONE PIEDIS- |
lazione consigliato. |
|
||
|
|
|||
TALLO DA SCRIVANIA |
10 cm |
|
||
|
10cm |
|||
■■ L'immagine visualizzata può essere diversa |
|
|||
10 cm |
10 cm |
|||
dalla vostra TV. |
||||
|
|
|||
Per fornire una ventilazione adeguata lasciare |
|
|
||
uno spazio di 10 cm intorno alla TV. |
10 cm |
|
||
|
|
|
||
|
10 cm |
|
|
|
|
10 cm |
|
|
|
10 cm |
10 cm |
|
|
MONTAGGIO A PARETE: INSTALLAZIONE ORIZZONTALE
■■Si consiglia di utilizzare una staffa LG, per montare il televisore alla parete.
■■Si consiglia di acquistare una staffa di montaggio a parete che conforme allo standard VESA.
■■LG consiglia di far eseguire il montaggio a parete a un installatore qualificato esperto.
|
Modello |
VESA Standard |
Quantità |
||
|
(A * B) |
Viti |
|||
|
47LX9*** |
200 * 200 |
M6 |
4 |
|
|
55LX9*** |
400 * 400 |
M6 |
4 |
|
|
|
|
|
|
|
A-6
CONTROLLI DEL TELECOMANDO
Quando si utilizza il telecomando, puntarlo verso il sensore del telecomando presente sul televisore.
 (POWER) Per accendere il televisore quando è in "stanby"e riportarlo alla funzione di attesa.
LIGHT È possibile accendere o spegnere la luce sul pulsante del telecomando.
RISPARMIOENERGIA Consente di regolare la modalità Risparmio energetico del televisore.(► p.124)
MODO AV (MODO Facilita la selezione e l'impostazione di immagini e
FOTO) suoni nella connessione di dispositivi AV.(► p.66)
INPUT Le modalità di ingresso esterne vengono alternate in sequenza a intervalli regolari.(► p.59)
TV/RAD Seleziona canale Radio, TV, DTV.
MENU Per selezionare un menù.
Consente di eliminare dalla visualizzazione tutte le schermate e ripristinare la modalità TV da qualsiasi menu.(► p.33)
NetCast Consente di selezionare la sorgente NetCast desiderata. (►p.68) (AccuWeather, Picasa, YouTube ecc.)
L'origine del menu NetCast può variare in base al paese.
Q. MENU Selezionare la sorgente menu rapido desiderato. (Rapp. d'aspetto, Voce chiara II , Modalità
immagini, Modalità audio, Audio o Lingua audio, Timer Spegnimento, Salta Spento/Acceso, Periferica USB).(►p.31)
THUMBSTICK Consente di navigare i menu visualizzati sullo scher- (Su/Giù/Sinistra) mo e di regolare le impostazioni di sistema in base
alle proprie esigenze.
OK Per far accettare le vostre selezioni o far apparire sullo schermo il modo corrente.
INDIETRO Permette all'utente di spostarsi indietro in un applicazione interattiva, EPG o altra funzione interattiva utente.
EXIT Annulla tutte le visualizzazioni su schermo e ritorna alla visione TV da qualsiasi menu.
GUIDE [guida] Mostra la Guida al programma. (► p.116)
INFO i Mostra le informazioni correnti dello schermo.
AD Attiva e disattiva la descrizione audio On o Off.
APP/* Nessuna funzione
PREPARAZIONE
A-7
PREPARAZIONE
PREPARAZIONE
1
1
Pulsantinumerici |
Seleziona un programma. |
0 a 9 |
Seleziona gli elementi numerati in un menu. |
(Spazio) |
Inserisce uno spazio vuoto sulla tastiera a schermo. |
] |
|
LIST |
Per far apparire sullo schermo la tavola dei pro- |
|
grammi. (►p.57) |
Q.VIEW |
Per tornare al programma precedente. |
PULSANTI Questi pulsanti sono impiegati per il teletext (solo COLORATI nei modelli con TELETEXT), Programme edit.
L/R SELECT Utilizzare questo pulsante per vedere il video 3D. (► p.79)
visualizza un elenco di dispositivi AV collegati alla TV.
Quando si seleziona questo pulsante, viene visualizzato il menu Simplink.(► p.62)
@ Accesso diretto al portale Internet di intrattenimento e servizi di notizie sviluppato da Orange. (Solo Francia)
1 TASTIDELTLV Questi tasti vengono utilizzati per il televideo. Per ulteriori dettagli, vedere la sezione ‘Teletext’. (► p.161)
SUBTITLE Richiama i sottotitoli preferiti in modalità digitale. [sottotitoli]
A-8
VOLUME UP Per regolare il volume. /DOWN
MARK Consente di selezionare l'origine a cui applicare le impostazioni di Picture Wizard.
Seleziona e deseleziona i programmi nel menu USB.
FAV Visualizza il programma preferito selezionato.
CHAR/NUM Consente di alternare tra lettere e numeri per il menu NetCast.
3D Utilizzare questo pulsante per vedere il video 3D. (► p.78)
DELETE Consente di eliminare il carattere immesso durante l'inserimento sulla tastiera a schermo.
MUTE Per attivare e disattivare l ’audio. ProgrammaUP/DOWN Seleziona un programma.
SU/GIÙ Scorre da una serie completa di una schermata di informazioni alla successiva.
Pulsanti di Controllano il menu SIMPLINK o SUPPORTI controllo (Elenco foto, Elenco musica ed Elenco filmati).
menu SIMPLINK / SUPPORTI
Inserimento delle pile
■■Aprire il coperchietto del vano batterie sul retro del telecomando.
■■Inserire due batterie AAA da 1,5 V. Non usare bat-terie vecchie e nuove allo stesso tempo.
■■Chiudere il coperchietto.
■■Per rimuovere le batterie, eseguire le operazioni dell’installazione in senso inverso.
PREPARAZIONE
A-9
PREPARAZIONE
PREPARAZIONE
CONTROLLI DEL TELECOMANDO MAGICO
Puntatore ricevitore Blu lampeggiante durante il funzionamento.
 POWER
OK/ HOMEMENU
Per accendere il televisore quando è in "stanby"e riportarlo alla funzione di attesa.
Fa comparire il puntatore.
VOLUME UP Per regolare il volume. /DOWN
ProgrammaUP/DOWN Seleziona un programma.
MUTE Per attivare e disattivare l ’audio.
Inserimento delle pile |
■■ Quando viene visualizzato il mes- |
|
saggio "Batteria telecomando |
|
magico quasi scarica. Sostituire |
|
batteria.", sostituire la batteria. |
|
■■ Aprire il coperchietto del vano bat- |
|
terie sul retro del teleco-mando. |
|
■■ Inserire due batterie AA da 1,5 |
|
V. Non usare bat-terie vecchie e |
|
nuove allo stesso tempo. |
|
■■ Chiudere il coperchietto. |
|
■■ Per rimuovere le batterie, |
|
eseguire le operazioni |
|
dell’installazione in senso inverso. |
A-10
ACCESSORI
Assicurarsi che i seguenti accessori siano inclusi con il televisore. Contattare il rivenditore presso il quale stato effetuato l'acquisto in caso manchino event uali accessori.
■■ L'immagine visualizzata può essere diversa dalla vostra TV.
PREPARAZIONE
Manuale |
Batterie |
Telecomando |
Telecomando magico, |
dell'utente |
(AAA x 2, AA x 2) |
|
laccio |
x 2 |
x 2 |
|
Occhiali 3D
(AG-S100)
Base delsostegno
x 2
Cavo di collegamento dello schermo (per montaggio con sostegno e a parete)
CD Nero |
Supporto per |
|
MediaHome 4 |
||
cavi |
||
Essentials |
Corpo piedistallo |
Coperchio |
|
posteriore |
|
base |
Cavo generico componente, cavo generico AV
Coperchio del cavo di collegamento dello schermo
x 2
Staffa per montag- |
Puntina della staffa per |
Staffa di protezione |
|
gio a parete (una per |
|||
il montaggio a parete |
dell'apparecchio |
||
l'apparecchio e una per |
|||
|
|
||
la parete) |
|
|
A-11
PREPARAZIONE
PREPARAZIONE
x 4 |
x 6 |
x 6 |
M3 x 6 |
M4 x 7 |
M4 x 14 |
Bulloni per il gruppo sostegno e staffa per il montaggio a parete
x 2 |
x 2 |
Ancoraggio a parete |
Vite |
Cavo SCART generico |
Nucleo di ferrite |
|
(Articolo non incluso in |
|
tutti i modelli.) |
Articolo non incluso in tutti i modelli.
Panno per la pulizia
Pulire lo schermocon il panno.
* Strofinare delicatamente la zona sporca nella parte esterna utilizzando solo il panno detergente per la parte esterna del prodotto se sono presenti macchie o impronte digitali sulle superfici esterne.
Non strofinare con forza quando si rimuovono le macchie. Prestare attenzione al fatto che applicando un'energia eccessiva si possono causare graffi o scolorimenti.
USO DEL NUCLEO DI FERRITE (Questa funzione non è disponibile in tutti i paesi.)
Il nucleo di ferrite può essere utilizzato per ridurre l'onda elettromagnetica quando si connette il cavo di alimentazione.
Più vicina è la posizione del nucleo di ferrite alla spina di alimentazione, più l’onda elettromagnetica sarà ridotta.
Montare la spina vicina.
A-12
CONTROLLI PANNELLO FRONTALE
NOTA
►Per► ridurre il consumo di energia è possibile sfruttare la modalità standby. Per ridurre il consumo energetico è inoltre possibile spegnere il televisore dall'interruttore, se non si intende guardarla per periodi lunghi.
È possibile ridurre il consumo energetico in maniera significativa se si riduce il livello di luminosità dell'immagine; in questo modo si riducono anche i costi di funzionamento complessivo.
ATTENZIONE
►Non► camminare sopra il sostegno di vetro o urtarlo. Potrebbe rompersi, provocando lesioni a causa dei frammenti di vetro oppure il televisore potrebbe cadere.
►Non► trascinare il televisore. Il pavimento o il prodotto potrebbero danneggiarsi.
■■ L'immagine visualizzata può essere diversa dalla vostra TV.
Trasmettitore
Componente che contiene il trasmettitore per lo scambio del segnale con gli occhiali 3D.
Fare attenzione a non posizionare oggetti o persone davanti allo schermo durante la visualizzazione di un video 3D.
Sensore telecomando
PREPARAZIONE
3 |
2. |
0(18 |
,1387 |
Indicatore alimentazione/standby
(Può essere regolato utilizzando l'Indicatore Alimentazione nel menu OPZIONE.)
PROGRAMMA |
VOLUME |
OK |
MENU |
INPUT |
POWER |
A-13
PREPARAZIONE
PREPARAZIONE
A-14
INFORMAZIONI SUL PANNELLO POSTERIORE
■■ L'immagine visualizzata può essere diversa dalla vostra TV.
6
|
2 |
|
|
1 |
|
|
|
6 |
|
|
|
8 |
11 |
12 |
14 |
|
|
USB IN |
|
|
|
HDMI/DVI |
|
|
|
IN3 |
|
|
AV IN2 |
ANTENNA/ |
(RGB) |
Y PB PR/AUDIO |
VIDEO/AUDIO |
CABLE IN |
|
HDMI IN |
|
3 |
4 |
5 |
6 |
7 |
9 |
10 |
13 |
1Presa del cavo di alimentazione
La TV funziona con l'alimentazione elettrica AC. La tensione è indicata nella pagina relativa alle Specifiche. (► p. 168-171) Non tentare di attivare il televisore utilizzando l'alimentazione elettrica CC.
2Slot della scheda PCMCIA (Personal Computer Memory Card International Association).
Inserire il modulo CI nello SLOT PER SCHEDE PCMCIA.
(Questa funzione non è disponibile in tutti i paesi.)
3PORTA D'INGRESSO RS-232C(CONTROL LO/SERVIZIO)
Collegare la porta seriale del dispositivo di controllo al jack RS-232C.
Questa porta è utilizzata per la modalità diservizio o hotel.
4Ingresso component
Collegare un dispositivo video/audio Component a questi jack.
5Ingresso Audio/Video
Connettere un'uscita audio/video di un dispositivo esterno a questi connettori.
6Ingresso per il collegamento dello schermo
Collegare la base del sostegno e lo schermo del televisore con il cavo di collegamento dello schermo.
7LAN
Connessione di rete per AccuWeather, Picasa, YouTube, ecc.
Utilizzata anche per file video, foto e musica su una rete locale.
8Ingresso USB
Collegare la periferica di archiviazione USB a questo jack.
9Ingresso HDMI/DVI IN
Collegare un segnale HDMI a HDMI IN. In alternativa collegare il segnale DVI (VIDEO) alla porta HDMI/DVI con il cavo DVI a HDMI.
10Ingresso Antenna/Cavo
Collegare l’antenna o il cavo a questo jack.
11OPTICAL DIGITAL AUDIO OUT(jack uscitaaudio digitale)
Collegare l'audio digitale ai vari dispositivi. Collegare a un componente digitale audio. Utilizzare un cavo audio ottico.
12Ingresso RGB IN
Per la connessione dell'uscita da un PC.
13Presa Euro Scart (AV1)
Collegare l'ingresso o l'uscita della presa scart prove niente da un dispositivo esterno a questi jack.
14Ingresso audio RGB/DVI
Connessione audio da un PC o DTV.
MONTAGGIO DELSOSTEGNO
■■ L'immagine visualizzata può essere diversa dalla vostra TV.
Quando si monta il supporto del tipo da scrivania assicurarsi che il bullone sia ben serrato. (Se non è completamente serrato, il prodotto può cadere in avanti terminata l'installazione.) Se si serra il bullone con forza eccessiva, il bullone può deviare dall'abrasione della zona di serraggio dello stesso.
1 |
Posizionare la base del sostegno rivolta |
4 |
Utilizzare il cavo di collegamento dello |
verso il basso su un tavolo o una superficie |
schermo (per il sostegno, quello più corto) |
||
|
piana. Fissare il corpo del sostegno alla |
|
per collegare la base del sostegno e |
|
|
l'ingresso per il collegamento dello schermo |
|
|
base del sostegno utilizzando le viti in dot- |
|
|
|
|
al televisore. Una volta collegato, serrare le |
|
|
azione con il televisore. |
|
|
|
|
viti con un cacciavite per fissare saldamente |
|
|
|
|
il cavo. |
Base delso-
stegno M4 X 7
Corpo piedistallo
2Appoggiare con attenzione lo schermo della TV su una superficie morbida per evitare di danneggiare lo schermo.
3Fissare il sostegno al televisore inserendolo nelle scanalature in direzione delle frecce come mostrato in figura. Allineare il televisore con i fori per inserire le viti. Fissare il corpo del sostegno al televisore utilizzando le viti fornite in dotazione con il televisore.
5Posizionare correttamente il coperchio posteriore del sostegno.
6Posizionare il coperchio del cavo di collegamento dello schermo e collegarlo al corpo del sostegno utilizzando le viti in dotazione con il televisore.
M4 X 14 |
M3 X 6 |
PREPARAZIONE
A-15
PREPARAZIONE
PANNELLO POSTERIORE PER LA SISTEMAZIONE DEI CAVI
PREPARAZIONE |
■■ L'immagine visualizzata può essere diversa |
|
dalla vostra TV. |
||
1 |
Fissare il cavo di alimentazione con il sup- |
|
|
porto per cavi sulla copertura posteriore |
del televisore.
In questo modo se ne previene la rimozione accidentale.
Supporto per cavi
2Dopo averli collegati, installare il supporto per cavi come illustrato e raggruppare i cavi.
Supporto per cavi
SISTEMA DI SICUREZZAKENSINGTON
■■Questa funzione non è disponibile su tutti i modelli.
■■L'immagine visualizzata può essere diversa dalla vostra TV.
La TV è dotata di un connettore per il sistema di sicurezza Kensington posto sul pannello posteriore. Collegare cavo del sistema di sicurezza Kensington come mostrato di seguito.
Per maggiori dettagli in merito all'installazione e all'impiego del sistema di sicurezza Per maggiori dettagli in merito all'installazione e all'impiego del sistema di sicurezza Kensington, consultare la guida dell'utente fornita in dotazione con il sistema di sicurezza Kensington.
Per maggiori informazioni, contattare http://www. kensington.com, la homepage su internet di
Kensington. Kensington commercializza sistemi di sicurezza per attrezzature elettroniche costosecome PC portatili e proiettori LCD.
NOTA
►Il► sistema di sicurezza Kensington è un accessorio opzionale.
►Se► la TV risulta fredda al tatto, si potrebbe verificare una leggero "tremolio" all’accensione.
Si tratta di un effetto normale e la TV è perfettamente funzionante.
►Sullo► schermo possono essere visualizzati alcuni minuscoli punti difettosi, che sembrano rossi, verdi o blu. Tuttavia non producono effetti negativi sulle prestazioni del monitor.
►Evitare► di toccare lo schermo LCD o di tenere le dita sulla sua superficie per periodi di tempo prolungati.
Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.
A-16
SI CONSIGLIA DI INSTALLARE CON CURA
■■ Acquistare i componenti necessari per fissare il televisore alla parete.
■■ Posizionare la TV il più possibile vicina alla parete per evitare che possa cadere in avanti se urtata.
■■ Le istruzioni indicate sotto sono il modo più sicuro per impostare la TV, vale a dire fissarla alla parete, in questo modo si evita che caschi in avanti se tirata. Queste impedirà alla TV di cadere in avanti provocando lesioni. Questo previene anche danni alla TV. Impedire ai bambini di arrampicarsi o aggrapparsi alla TV.
1 1
2
2
1Utilizzare gli occhielli o le staffe / i bulloni TV per fissare il prodotto alla parete come mostrato nella figura.
(Se la vostra TV ha bulloni inseriti nei bulloni adocchiello e allentare i bulloni.)
* inserire gli occhielli o le staffe / i bulloni della TV e stringerli a fondo nei fori in alto.
2Assicurare alla parete le staffe a muro con i bulloni. Fare combaciare l'altezza della staffa montata a muro.
3
3Utilizzare una corda robusta per legare il prodotto per allinearlo. È più sicuro annodare la fune in modo che si trovi in posizione orizzontale tra la parete e il prodotto.
NOTA
►Quando► si sposta il prodotto in un altro punto, slacciare innanzitutto le funi.
►Utilizzare► un supporto per il prodotto o un alloggiamento che sia sufficientemente grande e robusto per le dimensioni ed il peso del prodotto.
►Per► impiegare il prodotto in modo sicuro accertarsi del fatto che l'altezza della staffa che montata alla parete sia la stessa del prodotto.
■■È possibile installare la TV in diversi modi come ad es. ad una parete o su una scrivania, ecc.
■■La TV è progettata per un montaggio orizzontale.
MESSA A TERRA
Accertarsi di collegare il filo di terra per impedire eventuali scosse elettriche. Se non è possibile attuare i sistemi di messa a terra, fare installare ad un elettricista qualificato un interruttore separato.
Non tentare di mettere a terra l'unità collegandola ai cavi telefonici, agli spinotti d'accensione o ai tubi del gas.
Alimentazione elettrica
Interruttore dicorto circuiti
INSTALLAZIONE PIEDISTALLO DA SCRIVANIA
■■L'immagine visualizzata può essere diversa dalla vostra TV.
Per un'adeguata ventilazione, lasciare uno spazio come mostrato nella figura riportata di seguito.
10 cm
21 cm
10 cm |
10 cm |
PREPARAZIONE
A-17
PREPARAZIONE
PREPARAZIONE
INSTALLAZIONE DELLASTAFFAPER MONTAGGIOAPARETE
■■ L'immagine visualizzata può essere diversa dalla vostra TV.
1 |
Appoggiare con attenzione lo schermo |
3 |
|
2 Pulire i fori ottenuti. |
|
||||
della TV su una superficie morbida per |
|
|
|
evitare di danneggiare lo schermo.
3 3 Inserire il tassello di ancoraggio a parete in dotazione nel foro.
2Fissare le viti per montare la staffa per montaggio a parete e le staffe di protezione all'apparecchio.
M4 X 7
M4 X 14
3Montare la staffa per il montaggio a parete nella posizione desiderata utilizzando i tasselli di ancoraggio a parete e le viti come mostrato di seguito. È possibile regolare il livello della staffa per il montaggio a parete con l'indicatore di livello fornito in dotazione.
Ancoraggio
aparete
Vite
3 1 Praticare i fori con una profondità di
80-100 mm nella posizione di ancoraggio con una punta da trapano da 8 mm.
A-18
34 Premere la staffa per il montaggio a parete contro la parete, allineandola al foro. Assicurarsi che la manopola di regolazione dell'inclinazione sia posizionata sul lato superiore della staffa per il montaggio a parete.
35 Avvitare la vite per la staffa di montaggio a parete nel foro. A questo punto, fissare la vite applicando una forza rotatoria di almeno 45 kgf•cm.
NOTA
►Controllare► il materiale della parete e lo spessore del materiale di finitura.
►È► possibile utilizzare i tasselli e le viti forniti in dotazione con il televisore per pareti realizzate con cemento, calcestruzzo leggero, calcestruzzo duro, mattoni o blocchi di calcestruzzo cellulari.
►Non► eseguire il montaggio su pareti realizzate con pannelli in cartongesso o pannelli di fibra a media densità (MDF, Medium density fibreboard).
In questo caso, il tassello e le viti devono essere inseriti nel calcestruzzo all'interno del materiale di finitura. Se non è presente calcestruzzo, è necessario installare dapprima un gancio separato e fissare i tasselli e le viti.
►Per► gli altri casi, assicurarsi che ogni parte fissa possa resistere al carico di resistenza di 70 kgf (686 N) e al carico di taglio di 100 kgf.
4
5
Inserire il cavo di collegamento dello schermo (per la staffa di montaggio a parete, quella più lunga) nell'ingresso per il collegamento dello schermo sul retro del televisore. In seguito, montare il televisore alla parete nella direzione della freccia, come mostrato in figura.
Fissare l'apparecchio con la puntina della staffa per il montaggio a parete.
Puntina della staffa per il montaggio a parete
MONTAGGIOAPARETE: INSTALLAZIONE ORIZZONTALE
■■Si raccomanda di utilizzare la staffa per il montaggio a parete fornita in dotazione con il televisore durante il montaggio a parete.
■■LG consiglia di far eseguire il montaggio a parete a un installatore qualificato esperto.
NOTA
►Installare► su una parete solida perpendicolare al pavimento.
►Installare► un supporto da parete speciale, se si desidera installare al soffitto o a una parete inclinata.
►La► superficie su cui montare il supporto deve essere in grado di sostenere il peso del televisore, ad esempio cemento, roccia naturale, mattoni o blocchi cavi.
►Il► tipo e la lunghezza delle viti di installazione dipendono dal tipo di supporto utilizzato. Per ulteriori informazioni, fare riferimento alle istruzioni fornite con il supporto.
►LG► non è responsabile di incidenti o danni alla proprietà o al televisore, derivanti dall'installazione non corretta:
-Se si utilizza una staffa per il montaggio a parete di terze parti:
-Serraggio non corretto delle viti alla superficie, che possono far cadere il televisore, causando danni alle persone.
-Mancata osservanza del metodo di installazione consigliato.
►La► staffa per il montaggio a parete in dotazione è fissa. Tirarla troppo può causare danni al televisore.
|
|
10 cm |
6 |
10 cm |
10 cm |
Posizionare la base del sostegno in una |
|
|
|
posizione adeguata e collegarla al cavo di |
|
|
collegamento dello schermo. |
10 cm |
|
|
PREPARAZIONE
A-19
PREPARAZIONE
PREPARAZIONE
A-20
CONTROLLI DEL TELECOMANDO
Quando si utilizza il telecomando, puntarlo verso il sensore del telecomando presente sul televisore.
 (POWER) Per accendere il televisore quando è in "stanby"e riportarlo alla funzione di attesa.
LIGHT È possibile accendere o spegnere la luce sul pulsante del telecomando.
RISPARMIOENERGIA Consente di regolare la modalità Risparmio energetico del televisore.(► p.124)
MODO AV (MODO Facilita la selezione e l'impostazione di immagini e
FOTO) suoni nella connessione di dispositivi AV.(► p.66)
INPUT Le modalità di ingresso esterne vengono alternate in sequenza a intervalli regolari.(► p.59)
TV/RAD Seleziona canale Radio, TV, DTV.
MENU Per selezionare un menù.
Consente di eliminare dalla visualizzazione tutte le schermate e ripristinare la modalità TV da qualsiasi menu.(► p.33)
NetCast Consente di selezionare la sorgente NetCast desiderata. (►p.68) (AccuWeather, Picasa, YouTube ecc.)
L'origine del menu NetCast può variare in base al paese.

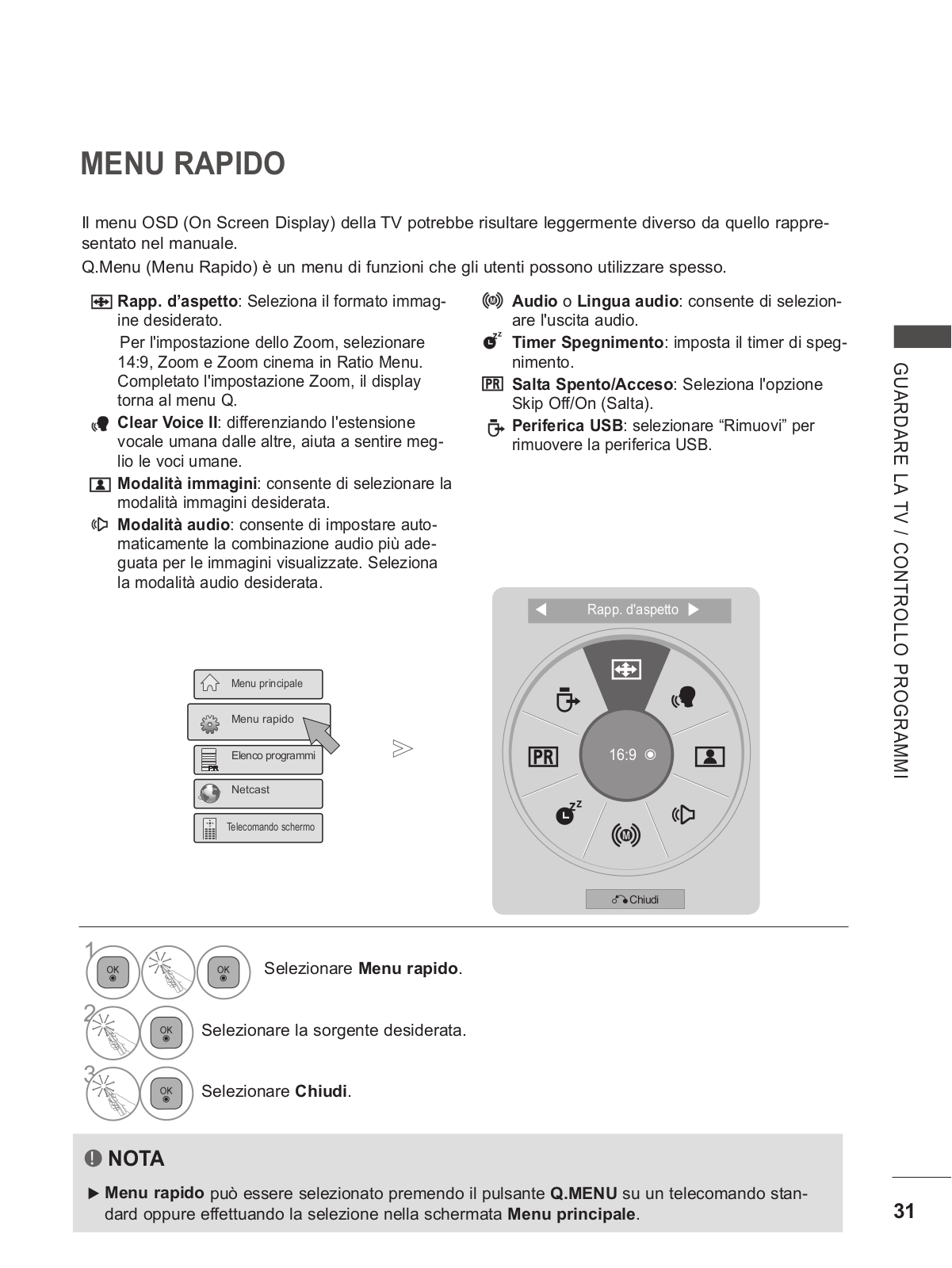

Q. MENU Selezionare la sorgente menu rapido desiderato. (Rapp. d'aspetto, Voce chiara II , Modalità
immagini, Modalità audio, Audio o Lingua audio, Timer Spegnimento, Salta Spento/Acceso, Periferica USB).(►p.31)
THUMBSTICK Consente di navigare i menu visualizzati sullo scher- (Su/Giù/Sinistra) mo e di regolare le impostazioni di sistema in base
alle proprie esigenze.
OK Per far accettare le vostre selezioni o far apparire sullo schermo il modo corrente.
INDIETRO Permette all'utente di spostarsi indietro in un applicazione interattiva, EPG o altra funzione interattiva utente.
EXIT Annulla tutte le visualizzazioni su schermo e ritorna alla visione TV da qualsiasi menu.
GUIDE [guida] Mostra la Guida al programma. (► p.116)
INFO i Mostra le informazioni correnti dello schermo.
AD Attiva e disattiva la descrizione audio On o Off.
APP/* Nessuna funzione
Pulsantinumerici |
Seleziona un programma. |
0 a 9 |
Seleziona gli elementi numerati in un menu. |
(Spazio) |
Inserisce uno spazio vuoto sulla tastiera a schermo. |
] |
|
LIST |
Per far apparire sullo schermo la tavola dei pro- |
|
grammi. (►p.57) |
Q.VIEW |
Per tornare al programma precedente. |
PULSANTI Questi pulsanti sono impiegati per il teletext (solo
COLORATI nei modelli con TELETEXT), Programme edit.
L/R SELECT Utilizzare questo pulsante per vedere il video 3D. (► p.79)
visualizza un elenco di dispositivi AV collegati alla TV.
Quando si seleziona questo pulsante, viene visualizzato il menu Simplink.(► p.62)
1
@Accesso diretto al portale Internet di intrattenimento e servizi di notizie sviluppato da Orange. (Solo Francia)
1 |
|
|
|
|
|
TASTIDELTLV |
Questi tasti vengono utilizzati per il televideo. |
|
|
|
|
1 |
|||
|
|
|
|
||||
|
|
|
|
|
|
|
Per ulteriori dettagli, vedere la sezione ‘Teletext’. |
|
|
|
|
|
|
|
(► p.161) |
|
|
|
|
|
|
SUBTITLE |
Richiama i sottotitoli preferiti in modalità digitale. |
|
|
|
|
|
|
[sottotitoli] |
|
PREPARAZIONE
A-21
PREPARAZIONE
PREPARAZIONE
VOLUME UP Per regolare il volume. /DOWN
MARK Consente di selezionare l'origine a cui applicare le impostazioni di Picture Wizard.
Seleziona e deseleziona i programmi nel menu USB.
FAV Visualizza il programma preferito selezionato.
CHAR/NUM Consente di alternare tra lettere e numeri per il menu NetCast.
3D Utilizzare questo pulsante per vedere il video 3D. (► p.78)
DELETE Consente di eliminare il carattere immesso durante l'inserimento sulla tastiera a schermo.
MUTE Per attivare e disattivare l ’audio. ProgrammaUP/DOWN Seleziona un programma.
SU/GIÙ Scorre da una serie completa di una schermata di informazioni alla successiva.
Pulsanti di Controllano il menu SIMPLINK o SUPPORTI controllo (Elenco foto, Elenco musica ed Elenco filmati).
menu SIMPLINK / SUPPORTI
Inserimento delle pile
■■Aprire il coperchietto del vano batterie sul retro del telecomando.
■■Inserire due batterie AAA da 1,5 V. Non usare bat-terie vecchie e nuove allo stesso tempo.
■■Chiudere il coperchietto.
■■Per rimuovere le batterie, eseguire le operazioni dell’installazione in senso inverso.
A-22
CONTROLLI DEL TELECOMANDO MAGICO
Puntatore ricevitore Blu lampeggiante durante il funzionamento.
 POWER
OK/ HOMEMENU
Per accendere il televisore quando è in "stanby"e riportarlo alla funzione di attesa.
Fa comparire il puntatore.
VOLUME UP Per regolare il volume. /DOWN
ProgrammaUP/DOWN Seleziona un programma.
MUTE Per attivare e disattivare l ’audio.
Inserimento delle pile |
■■ Quando viene visualizzato il mes- |
|
saggio "Batteria telecomando |
|
magico quasi scarica. Sostituire |
|
batteria.", sostituire la batteria. |
|
■■ Aprire il coperchietto del vano bat- |
|
terie sul retro del teleco-mando. |
|
■■ Inserire due batterie AA da 1,5 |
|
V. Non usare bat-terie vecchie e |
|
nuove allo stesso tempo. |
|
■■ Chiudere il coperchietto. |
|
■■ Per rimuovere le batterie, |
|
eseguire le operazioni |
|
dell’installazione in senso inverso. |
PREPARAZIONE
A-23
■■Per impedire di causare danni al dispositivo, non collegare mai eventuali cavi di alimentazione fino a quando non è stato completato il collegamento di tutti i dispositivi.
■■ Per ottenere una qualità ottimale delle immagini, regolare l’orientamento dell’antenna.
■■ Non sono forniti il cavo e il convertire dell’antenna. |
|
Solo 47/55LEX8* |
Ad eccezione di 47/55LEX8* |
Abitazioni / Appartamenti plurifamiliari
Presa (Collegamento all’antenna centralizzata) antenna
centralizzata
Antenna esterna
(VHF, UHF)
Antenna
Cavo coassiale RF (75 Ω)
Abitazioni / case monofamiliari (collegamento con antenna esterna)
UHF
Amplificatore segnale
VHF
ANTENNA/ o CABLE IN
oANTENNA/ CABLE IN
■■Nelle zone con una scarsa ricezione del segnale installare un amplificare del segnale per l’antenna, come mostrato a destra, per ottenere una migliore qualità delle immagini.
■■Se il segnale deve essere suddiviso tra due televisori, utilizzare uno sdoppiatore del segnale dell’antenna per stabilire il collegamento.
ESTERNI DISPOSITIVI DEI CONFIGURAZIONE
1
CONFIGURAZIONE DEI DISPOSITIVI ESTERNI
ESTERNI DISPOSITIVI DEI CONFIGURAZIONE
2

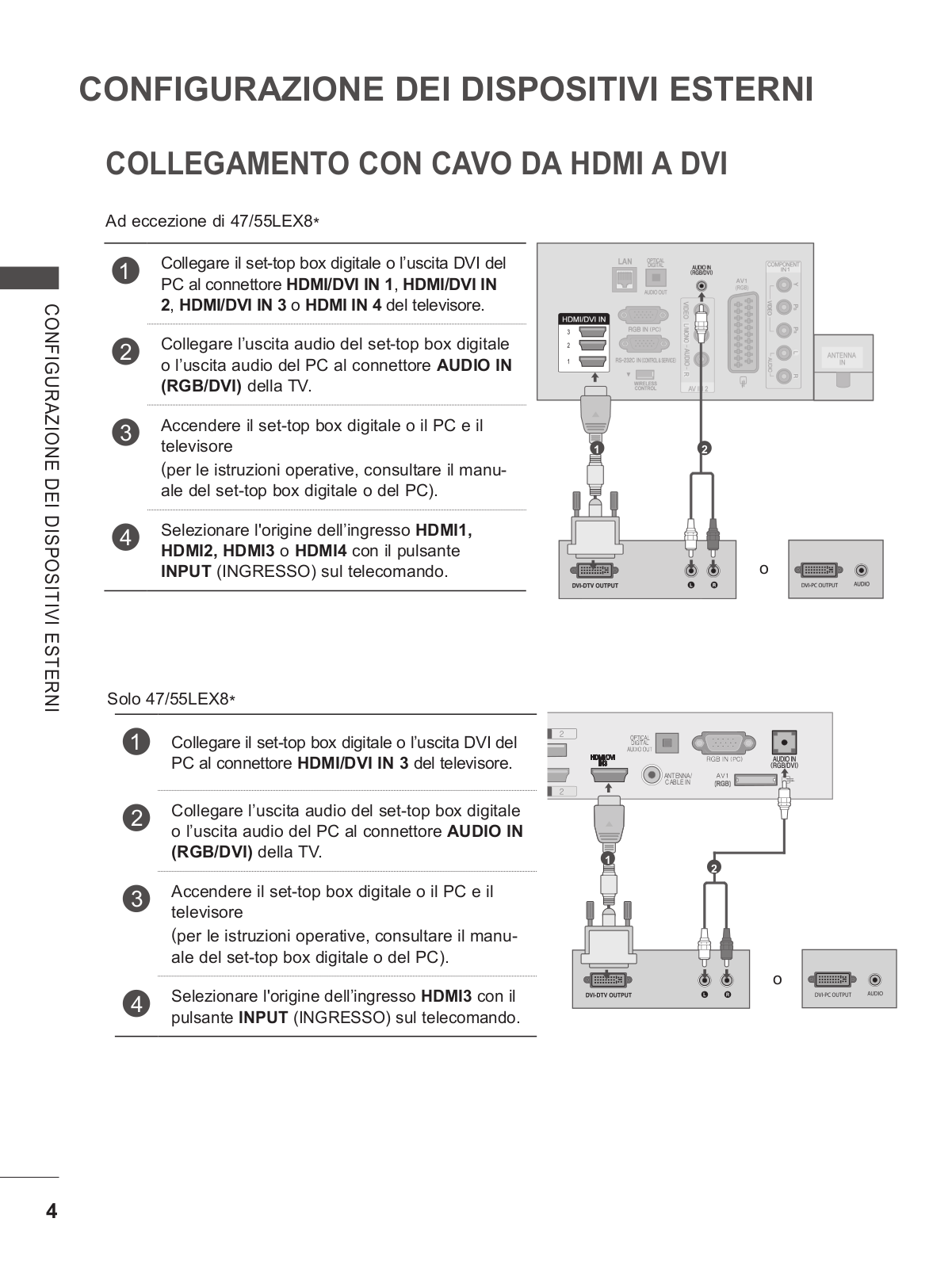

■■Per evitare di danneggiare il dispositivo, collegare il cavo di alimentazione solo dopo aver connesso tutte le apparecchiature.
■■Questa sezione sulla CONFIGURAZIONE DEI DISPOSITIVI ESTERNI utilizza principalmente schemi dei modelli 47/55LX9***.
■■L'immagine visualizzata può essere diversa dalla vostra TV.
Questa TV è in grado di ricevere segnali Digital RF/Cavo senza necessità di un decoder esterno. Tuttavia, se si ricevono segnali digitali da un decoder esterno o altro apparecchio esterno, vedere lo schema indicato sotto.
1Collegare le uscite video (Y, PB, PR) dell’apparecchiatura esterna (set-top box digitale, DVD, ecc.) ai connettori video COMPONENT IN del televisore.
2Collegare l’uscita audio dell’apparecchiatura esterna (set-top box digitale, DVD, ecc.) ai connettori audio COMPONENT IN del televisore.
3Accendere l'apparecchiatura esterna (consultare il manuale dell'apparecchiatura esterna per le istruzioni operative).
4Selezionare l'origine dell’ingresso
Component1 con il pulsante INPUT
(INGRESSO) presente sul telecomando.
Se il collegamento è su COMPONENT IN 2, selezionare
l'origine di ingresso Component2. (Ad eccezione di 47/55LEX8*)
►Formato► audio HDMI supportato: Dolby Digital, PCM. Il formato audio DTS non è supportato.
Amplificatore |
Componente |
HDMI |
|
480i/576i |
O |
X |
|
480p/576p |
O |
O |
|
720p/1080i |
O |
O |
|
1080p |
O |
O |
|
(24 Hz / 30 Hz / |
|||
(solo 50 Hz / 60 Hz) |
|||
|
50 Hz / 60 Hz) |
||
|
|
Porte di ingresso component
Ad eccezione di 47/55LEX8*
1
2
o
1
2
Solo 47/55LEX8*
AV IN2
PR VIDEO/AUDIO
12
Perottenereunaqualitàdiimmagineottimale,collegareunlettoreDVD alleportediingressocomponentcomemostratodiseguito.
Ingressi Component del |
Y |
PB |
PR |
|
|
Monitor |
|
|
|
|
|
|
|
|
|
|
|
|
Y |
PB |
PR |
|
|
Porte di uscita video |
Y |
B-Y |
R-Y |
|
|
|
|
||||
sul lettore DVD |
Y |
Cb |
Cr |
|
|
|
Y |
Pb |
Pr |
|
|
|
|
|
