OWNER’S MANUAL
LED TV
*LG LED TV applies LCD screen with LED backlights.
Please read this manual carefully before operating your set and retain it
for future reference.
LA643*
LA61**
LN54**
LN53**
P/NO : MFL67688517(1303-REV02)
Printed in Korea
www.lg.com
A-2
TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-5 Tidying cables
A-6 MAKING CONNECTIONS
A-6 Antenna Connection
A-7 Satellite dish Connection
A-8 HDMI Connection
A-9 MHL Connection
A-11 Component Connection
A-12 Composite Connection
A-13 Headphone Connection
A-14 Audio Connection
A-14 - Digital optical audio connection
A-15 USB Connection
A-16 CI module Connection
A-17 Euro Scart Connection
COMMON
LANGUAGE LIST
English
Русский
Қазақша
Українська
B-1 SPECIFICATIONS
LANGUAGE
COMMON
SETTING UP THE TV
Image shown may differ from your TV.
Attaching the stand
LA643*/LA61**
SETTING UP THE TV
A-3
1
M4 x 14
Stand Body
2
(Only LA643*)
4 EA
Stand Base
Top View
3
(Only LA643*)
4EA
M4 x 14
Front
(Only LA61**)
(Only LA61**)
4EA
M4 x 14
A-4
LN54/53**
SETTING UP THE TV
1
2
Stand Base
Stand Body
Front
3EA
P5 x 25
CAUTION
When attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect the
screen from scratches.
Make sure that the screws are inserted
correctly and fastened securely. (If they are
not fastened securely enough, the TV may
tilt forward after being installed.)
Do not use too much force and over tighten
the screws; otherwise screw may be
damaged and not tighten correctly.
NOTE
Remove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.
3
M4 x 14
4EA
Tidying cables
(Only LA643*/LA61**)
1 Use Cable Holder to neatly secure and position
cables together.
2 Fix the Cable Management rmly to the TV.
SETTING UP THE TV
A-5
Cable Management
(Only LN54/53**)
1 Use Cable Holder to neatly secure and position
cables together.
Cable Holder
Cable Holder
CAUTION
Do not move the TV by holding the cable
holder, as the cable holders may break, and
injuries and damage to the TV may occur.
A-6
MAKING CONNECTIONS
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the 47LN5400 models.
Antenna Connection
Wall Antenna
Socket
ANTENNA/
CABLE IN
Русский
Подключите телевизор к настенной антенной
розетке с помощью телевизионного кабеля (75 Ω).
ПРИМЕЧАНИЕ
Для подключения нескольких телевизоров
используйте антенный разветвитель.
При плохом качестве изображения
правильно установите усилитель сигнала,
чтобы обеспечить изображение более
высокого качества.
Если после подключения антенны
качество изображение плохое, направьте
антенну в правильном направлении.
Антенный кабель и преобразователь в
комплект поставки не входят.
Поддерживаемый формат DTV Audio:
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Қазақша
RF кабелі (75 Ω) арқылы теледидарды
қабырғадағы антенна ұясына жалғаңыз.
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
Use a signal splitter to use more than 2 TVs.
If the image quality is poor, install a signal
amplifier properly to improve the image
quality.
If the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
An antenna cable and converter are not
supplied.
Supported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
ЕСКЕРТПЕ
2-ден көп ТД пайдалану үшін сигнал
сплиттерін пайдаланыңыз.
Егер бейне сапасы нашар болса,
бейне сапасын жақсарту үшін сигнал
күшейткішін тиісті түрде орнатыңыз.
Егер антенна қосылған күйде бейне
сапасы нашар болса, антеннаның
бағытын түзетіңіз.
Антенна кабелі және конвертер
қамтамасыз етілмеген.
Қолдау көрсетілетін DTV аудио: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC
MAKING CONNECTIONS
A-7
Українська
За допомогою кабелю для передачі радіочастотного сигналу під’єднайте телевізор до настінного гнізда для антени (75 Ω).
ПРИМІТКА
Для під’єднання двох і більше телевізорів
використовуйте розгалужувач сигналу.
Якщо зображення низької якості, для
його покращення встановіть підсилювач
сигналу.
Якщо під’єднано антену і якість
зображення погана, спрямуйте її в
сторону з належним прийомом сигналу.
Кабель антени і перетворювач сигналу не
додаються.
Підтримуваний аудіоформат цифрового
телебачення: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC
Satellite dish Connection
(Only satellite models)
13/18V
Satellite
Dish
700mA Max
LNB
Satellite IN
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Русский
Подключите телевизионный кабель,
подсоединенный к телевизору, к спутниковой
антенной розетке (75 Ω).
Қазақша
Теледидарды жерсеріктің ұяшығына жерсерік
RF кабелімен (75 Ω) жалғаңыз.
Українська
Під’єднайте телевізор до гнізда супутникової антени за допомогою кабелю для передачі супутникового радіочастотного сигналу (75 Ω).
A-8
HDMI
IN
1
MAKING CONNECTIONS
HDMI Connection
DVD / Blu-Ray /
HD Cable Box / HD STB / PC
(*Not Provided)
Русский
Передача цифровых видео и аудио сигналов от
внешнего устройства на телевизор. Подключите
внешнее устройство к телевизору с помощью
кабеля HDMI, как показано на следующем
рисунке.
ПРИМЕЧАНИЕ
Для получения наилучшего качества
изображения рекомендуется подключать
телевизор через HDMI.
Используйте высокоскоростной кабель
HDMI™ самой последней версии с функцией
CEC (Customer Electronics Control).
Высокоскоростные кабели HDMI™
тестируются на способность передачи
сигнала высокой четкости с разрешением
до 1080p и выше.
Поддерживаемый формат HDMI Audio:
Dolby Digital, PCM (до 192 кГц, 32 кГц /
44.1 кГц / 48 кГц / 88 кГц / 96 кГц / 176
кГц / 192 кГц, DTS не поддерживается.)
При использовании кабеля DVI/HDMI для
соединения с компьютером необходимо
использовать внешний динамик для
проигрывания звука с компьютера.
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
NOTE
It is recommended to use the TV with the
HDMI connection for the best image quality.
Use the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
High Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
Supported HDMI Audio format : Dolby
Digital, PCM (Up to 192 KHz, 32 KHz / 44.1
KHz / 48 KHz / 88 KHz / 96 KHz / 176 KHz /
192 KHz, DTS Not supported.)
If you use DVI to HDMI cable for PC, you
have to use external speaker for PC audio
sound.
Қазақша
Сандық бейне және дыбыс сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей сыртқы құрылғы
мен теледидарды HDMI кабелімен жалғаңыз.
ЕСКЕРТПЕ
Кескін сапасын жақсарту үшін
теледидарды HDMI байланысын орнатып
пайдалану ұсынылады.
CEC (Тұрмыстық электроника басқармасы)
функциясымен ең жаңа жылдамдығы
жоғары HDMI™ кабелін қолданыңыз.
High Speed HDMI™ кабельдері тексеріліп,
1080 р және одан жоғары HD сигналды
өткізетіні анықталған.
Қолдау көрсетілетін HDMI аудио пішімі:
Dolby Digital, PCM (192 KHz, 32 KHz /
44.1 KHz / 48 KHz / 88 KHz / 96 KHz / 176
KHz / 192 KHz дейін DTS үшін қолдау
көрсетілмейді.)
Компьютерде DVI-HDMI кабелін
қолдансаңыз, компьютердегі дыбысты есту
үшін сыртқы динамикті қосу қажет болады.
MAKING CONNECTIONS
IN
2
(MHL)
IN 2 (MHL)
A-9
Українська
Передає на телевізор цифровий відеота аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора за
допомогою кабелю HDMI, як це зображено на
малюнку.
ПРИМІТКА
Для отримання найкращої якості
зображення рекомендовано підключати
телевізор через інтерфейс HDMI.
Використовуйте найновіший
високошвидкісний кабель HDMI™ із
функцією CEC (Customer Electronics
Control).
Високошвидкісні кабелі HDMI™
розраховані для передавання сигналу
високої чіткості до 1080p і вище.
Підтримуваний аудіоформат HDMI: Dolby
Digital, PCM (до 192 кГц, 32 кГц / 44.1 кГц
/ 48 кГц / 88 кГц / 96 кГц / 176 кГц / 192
кГц, формат DTS не підтримується).
У разі використання кабелю DVI – HDMI
для ПК, слід скористатися зовнішнім
гучномовцем для відтворення звуку з ПК.
MHL Connection
or
MHL passive cable
(*Not Provided)
Mobile phone
English
Mobile High-denition Link (MHL) is an interface
for transmitting digital audiovisual signals from
mobile phones to television sets.
NOTE
Connect the mobile phone to the HDMI IN
(MHL) 2 or HDMI IN 2 (MHL) port to view
the phone screen on the TV.
The MHL passive cable is needed to
connect the TV and a mobile phone.
This only works for the MHL-enabled phone.
Some applications can be operated by the
remote control.
Remove the MHL passive cable from the TV when:
- The MHL function is disabled
- Your mobile device is fully charged in
standby mode
A-10
MAKING CONNECTIONS
Русский
Mobile High-definition Link (MHL) представляет
собой интерфейс для передачи цифровых
аудиовизуальных сигналов от мобильных
телефонов к телевизорам.
ПРИМЕЧАНИЕ
Подключите мобильный телефон к порту
HDMI IN (MHL) 2
чтобы экран телефона отображался на
телевизоре.
Для подключения телевизора и
мобильного телефона требуется
пассивный кабель MHL.
Это возможно только для мобильных
телефонов, поддерживающих MHL.
Некоторыми приложениями можно
управлять с помощью пульта ДУ.
Отсоединять пассивный кабель MHL от
телевизора можно в том случае, если:
- функция MHL отключена
- мобильное устройство полностью
заряжено в режиме ожидания
или
HDMI IN 2 (MHL),
Українська
Mobile High-denition Link (MHL) – це інтерфейс
для передачі аудіовідеосигналів із мобільного
телефону на телевізор.
ПРИМІТКА
Щоб переглянути вміст екрана мобільного
телефону на екрані телевізора, з’єднайте
мобільний телефон із роз’ємом HDMI IN
(MHL) 2
Пасивний кабель MHL потрібний для
під’єднання мобільного телефону до
телевізора.
Ця можливість забезпечується лише
телефонами з підтримкою MHL.
Управління окремими програмами
можна здійснювати за допомогою пульта
дистанційного керування.
Від’єднуйте пасивний кабель MHL від
телевізора, коли:
- функцію MHL вимкнено;
- ваш мобільний пристрій повністю
заряджений у режимі очікування;
або
HDMI IN 2 (MHL).
Қазақша
MHL (Mobile High-definition Link) — сандық
аудиовизуалды сигналдарды қалта
телефонынан теледидарға жіберуге арналған
интерфейс.
ЕСКЕРТПЕ
Телефон экранын теледидиарда көру
үшін қалта телефоныны HDMI IN (MHL)
2 немесе HDMI IN 2 (MHL) портына
жалғаңыз.
y MHL пассив кабелі теледидар мен қалта
телефонын жалғау үшін қажет.
Бұл тек MHL қосылатын телефонда
жұмыс істейді.
Кейбір бағдарламаларды қашықтан
басқару құралынан орындауға болады.
Мына жағдайларда MHL пассив кабелін
теледидардан ажыратыңыз:
- MHL функциясы істемей қалды;
- ұялы құрылғы күту режимінде толық
зарядталған;
MAKING CONNECTIONS
2
AUDIO
VIDEO
L R
A-11
Component Connection
GREEN
BLUE
(*Not Provided)
GREEN
BLUE
RED
RED
WHITE
WHITE
RED
RED
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью компонентного кабеля, как показано
на следующем рисунке.
ПРИМЕЧАНИЕ
При неправильном подключении кабелей
изображение может быть черно-белым
или иметь искаженный цвет.
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
ЕСКЕРТПЕ
Егер кабельдер дұрыс орнатылмаса,
бейне қара және ақ түсте немесе
бұрмаланған түсте көрсетілуі мүмкін.
DVD/ Blu-Ray / HD Cable Box
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component cable as
shown.
NOTE
If cables are not installed correctly, it could
cause this image to display in black and
white or with distorted colours.
Українська
Передає на телевізор цифровий відеота аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою компонентного кабелю, як це
зображено на малюнку.
ПРИМІТКА
Якщо кабель не під’єднано належним
чином, може відображатись чорно-
біле зображення або зображення зі
спотвореними кольорами.
A-12
2
VIDEO
MONO
( )
AUDIO
L R
MAKING CONNECTIONS
Composite Connection
YELLOW
WHITE
WHITE
YELLOW
(*Not Provided)
RED
RED
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей, сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
Українська
Передає на телевізор цифровий відеота аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою композитного кабелю, як це
зображено на малюнку.
VCR/ DVD/ Blu-Ray / HD Cable Box
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with the composite cable as
shown.
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору с
помощью композитного кабеля, как показано на
следующем рисунке.
MAKING CONNECTIONS
A-13
Headphone Connection
(Only LA643*/LA61**)
H/P OUT
(*Not Provided)
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown.
NOTE
AUDIO menu items are disabled when
connecting a headphone.
When changing AV MODE with a
headphone connected, the change is
applied to video but not to audio.
Optical Digital Audio Out is not available
when connecting a headphone.
Headphone impedance: 16 Ω
Max audio output of headphone: 9mW to 15 mW
Headphone jack size: 0.35 cm
Русский
Передача сигнала от телевизора к наушникам.
Подключите наушники к телевизору, как
показано на следующем рисунке.
Қазақша
Құлақаспап сигналдарын теледидардан
сыртқы құрылғыға жібереді. Келесі суретте
көрсетілгендей сыртқы құрылғы мен
теледидарды құлақаспаппен жалғаңыз.
ЕСКЕРТПЕ
ДЫБЫС мәзірінің тармақтары құлақаспап
жалғанғанда өшіріледі.
Құлақаспапты жалғап, AV MODE
өзгерткенде, өзгертулер дыбысқа емес,
тек бейнеге қатысты болады.
Оптикалық сандық дыбыс шығысы
құлақаспап жалғанғанда өшіріледі.
Құлақаспаптың толық кедергісі: 16 Ω
Құлақаспаптың ең жоғарғы дыбыс шығысы
мөлшері: 9-15 мВт
Құлақаспап ұясының өлшемі: 0,35 см
Українська
Забезпечує передачу на зовнішній пристрій
сигналу навушників із телевізора. Під’єднайте
зовнішній пристрій до телевізора за допомогою
навушників, як зображено на малюнку.
ПРИМІТКА
У режимі навушників пункти меню “ЗВУК”
вимкнено.
Якщо з підключеними навушниками зміни-
ти AV MODE сигналу, ці зміни буде засто-
совано лише до відео, але не до звуку.
У режимі навушників оптичний цифровий
аудіовихід недоступний.
Опір навушників: 16 Ω
Максимальна потужність звуку на виході в
навушниках: від 9 мВт до 15 мВт
Розмір роз’єму навушників: 0,35 см
ПРИМЕЧАНИЕ
При подключении наушников элементы меню
настройки ЗВУК становятся недоступными.
Если при подключенных наушниках
изменить режим AV MODE, изменение будет
касаться только изображения, но не звука.
При подключенных наушниках оптический
выход цифрового аудиосигнала недоступен.
Сопротивление наушников: 16 Ω
Максимальная мощность звука наушников:
9 мВт до 15 мВт
Гнездо наушников: 0,35 см
A-14
MAKING CONNECTIONS
Audio Connection
(*Not Provided)
Digital Audio System
OPTICAL DIGITAL
AUDIO OUT
OPTICAL
AUDIO IN
Русский
Вместо встроенного динамика можно
использовать дополнительную внешнюю
аудиосистему.
Подключение цифрового
оптического аудиоустройства
Передача цифрового оптического аудиосигнала
от телевизора к внешнему устройству.
Подключите внешнее устройство к телевизору
с помощью оптического аудиокабеля, как
показано на следующем рисунке.
ПРИМЕЧАНИЕ
Не смотрите внутрь оптического
выходного порта. Попадание лазерного
луча в глаза может повредить зрение.
Функция аудио с ACP (защита от
копирования аудио) может блокировать
вывод аудио на цифровые выходы.
Қазақша
Іште орнатылған динамиктің орнына қосымша
сыртқы аудио жүйесін қолдануға болады.
English
You may use an external audio system instead of
the built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
Do not look into the optical output port.
Looking at the laser beam may damage
your vision.
Audio with ACP (Audio Copy Protection)
function may block digital audio output.
Сандық оптикалық аудио
байланыс
Сандық дыбыс сигналын теледидардан
сыртқы құрылғыға жібереді. Келесі суретте
көрсетілгендей сыртқы құрылғы мен
теледидарды оптикалық дыбыс кабелімен
жалғаңыз.
ЕСКЕРТПЕ
Оптикалық шығыс портына қарауға
болмайды. Лазер сәулесіне қарау көзіңізге
зақым келтіруі мүмкін.
ACP (аудионы көшіруден қорғау)
функциясы бар аудио сандық аудио
шығысын бұғаттауы мүмкін.
MAKING CONNECTIONS
A-15
Українська
Замість вбудованого динаміка можна
використовувати додаткову зовнішню
аудіосистему.
ПРИМІТКА
Якщо замість вбудованого динаміка
використовується додатковий зовнішній
аудіопристрій, потрібно вимкнути динамік
телевізора.
Цифрове оптичне
аудіоз’єднання
Передає на зовнішній пристрій цифровий
аудіосигнал із телевізора. Під’єднайте зовнішній
пристрій до телевізора за допомогою оптичного
аудіокабелю, як це зображено на малюнку.
ПРИМІТКА
Не зазирайте в оптичний вихідний роз’єм.
Лазерний промінь може завдати шкоди
вашому зору.
Аудіо із захистом від копіювання може
блокувати виведення цифрового
аудіосигналу.
USB Connection
USB IN
USB
English
Connect a USB storage device such as a USB
ash memory, external hard drive, or a USB
memory card reader to the TV and access the MY
MEDIA menu to use various multimedia les.
Русский
Подключите к телевизору USB-устройство
хранения данных, например устройство флэшпамяти USB, внешний жесткий диск или USBустройство для чтения карт памяти и откройте
меню МУЛЬТИМЕДИА для использования
различных мультимедийных файлов.
(*Not Provided)
Қазақша
USB флэш жады, сыртқы қатты диск немесе
USB жад картасын оқу құрылғысы сияқты USB
сақтау құрылғыларын теледидарға жалғап,
МЕНІҢ МУЛЬТИМЕДИАМ мәзірі арқылы әртүрлі
мультимедиа файлдарын пайдаланыңыз.
Українська
Під’єднуйте до телевізора USB-накопичувачі,
такі як флеш-пам’ять USB, зовнішній жорсткий
диск або пристрій читання карт пам’яті USB, та
використовуйте різні мультимедійні файли за
допомогою меню “МУЛЬТИМЕДИА”.
A-16
MAKING CONNECTIONS
CI module Connection
(*Not Provided)
Русский
Просмотр зашифрованных (платных) служб в
режиме цифрового ТВ. Эта функция доступна
не во всех странах.
ПРИМЕЧАНИЕ
Проверьте, правильно ли установлен
модуль CI в разъем для карты PCMCIA.
Неправильная установка модуля может
привести к повреждению телевизора и
разъема для карты PCMCIA.
Если в телевизоре отсутствуют
видеоизображение и звук при
подключенном CI+ CAM, свяжитесь с
оператором клиентской службы наземного/
кабельного/спутникового вещания.
Қазақша
Шифрленген (ақылы) қызметтерді сандық
теледидар режимінде көру. Бұл мүмкіндік
барлық елде жоқ.
English
View the encrypted (pay) services in digital TV
mode. This feature is not available in all countries.
NOTE
Check if the CI module is inserted into the
PCMCIA card slot in the right direction. If
the module is not inserted properly, this can
cause damage to the TV and the PCMCIA
card slot.
If the TV does not display any video and
audio when CI+ CAM is connected, please
contact to the Terrestrial/Cable/Satellite
Service Operator.
ЕСКЕРТПЕ
CI модулінің PCMCIA карта ұясына дұрыс
салынғанын тексеріңіз. Егер модуль
сәйкесінше енгізілмесе, теледидар
немесе PCMCIA карта ұяшығына зақым
келуі мүмкін.
CI+ CAM қосылғанда теледидарда ешбір
бейне немесе аудио көрсетілмесе, Жер/
Кабель/Жерсерік қызмет операторымен
хабарласыңыз.
Українська
Дає змогу переглядати закодовані (платні)
канали у режимі цифрового мовлення. Ця
функція доступна не в усіх країнах.
ПРИМІТКА
Модуль стандартного інтерфейсу має
бути встановлено у гнізді для карт
PCMCIA у правильному напрямку. Якщо
модуль не встановлено належним чином,
це може призвести до пошкодження
телевізора чи гнізда для карт PCMCIA.
Якщо після підключення CI+ CAM телевізор
не відображає ні відео, ні аудіо, слід
звернутися до оператора послуг наземного/
кабельного/супутникового мовлення.
MAKING CONNECTIONS
AV 1
IN / OUT
AUDIO / VIDEO
A-17
Euro Scart Connection
(*Not Provided)
English
Transmits the video and audio signals from an
external device to the TV set. Connect the external
device and the TV set with the euro scart cable as
shown.
Output
Type
Current
input mode
Digital TV Digital TV
Analogue TV, AV
HDMI
1 TV Out : Outputs Analogue TV or Digital TV
signals.
NOTE
Any Euro scart cable used must be signal
shielded.
When watching digital TV in 3D imaging
mode, only 2D out signals cannot be output
through the SCART cable. (Only 3D models)
AV1
(TV Out1)
Analogue TVComponent
Русский
Для передачи аналоговых видео- и
аудиосигналов от внешнего устройства на
телевизор подключите внешнее устройство к
телевизору с помощью кабеля Euro Scart, как
показано на следующем рисунке.
Тип выхода
Текущий
режим ввода
Цифровое ТВ Цифровое ТВ
Аналоговое ТВ, AV
HDMI
1 ТВ-выход. Вывод аналогового или
цифрового ТВ-сигнала.
AV1
(ТВ-выход1)
Аналоговое ТВКомпонентный
ПРИМЕЧАНИЕ
Используемый кабель Scart Euro должен
иметь защиту сигнала.
При просмотре цифрового ТВ в режиме
3D-изображения только выходные сигналы
2D могут выводиться через кабель SCART.
(Только для моделей с поддержкой 3D)
Қазақша
Бейне және дыбыс сигналдарын сыртқы
құрылғыдан теледидарға жібереді. Келесі
суретте көрсетілгендей, сыртқы құрылғы және
теледидарды Euro Scart кабелі арқылы жалғаңыз.
Шығыс түрі
Ағымдағы
кіріс режимі
Сандық ТД Сандық ТД
Analogue TV, AV
HDMI
1 ТД шығысы : Analogue TV немесе Digital TV
сигналдарын шығарады.
AV1
(TV Out1)
Аналогтық ТДComponent
ЕСКЕРТПЕ
Кез келген Евро «Scart» кабелі сигналдан
қорғалған болу керек.
Сандық теледидарды 3D бейне режимінде
көргенде, 2D шығыс сигналдары SCART
кабелі арқылы шығарылады. (Тек 3D
үлгілерінде)
A-18
Передає на телевізор аудіо- та відеосигнали
із зовнішнього пристрою. З’єднайте зовнішній
пристрій і телевізор за допомогою кабелю Euro
Scart так, як це показано на малюнку.
1 Телевізійний вихід: виведення аналогових
MAKING CONNECTIONS
Українська
Тип виходу
Поточний
режим
вхідного сигналу
Цифрове ТБ Цифрове ТБ
Аналогове ТБ, аудіовідео
HDMI
або цифрових телесигналів.
АВ1
(телевізійний вихід1)
Аналогове ТБКомпонентний
ПРИМІТКА
Кабель Euro Scart має бути екранований
для захисту сигналу.
У разі перегляду цифрового телеканалу
в режимі 3D лише вихідні 2D-сигнали
надсилатимуться за допомогою кабелю
SCART. (тільки для моделей із підтримкою
режиму 3D).
MAKING CONNECTIONS
A-19
English
Connect various external devices to the TV
and switch input modes to select an external
device. For more information of external device’s
connection, refer to the manual provided with each
device.
Available external devices are: HD receivers,
DVD players, VCRs, audio systems, USB storage
devices, PC, gaming devices, and other external
devices.
NOTE
The external device connection may differ
from the model.
Connect external devices to the TV
regardless of the order of the TV port.
If you record a TV program on a DVD
recorder or VCR, make sure to connect the
TV signal input cable to the TV through a
DVD recorder or VCR. For more information
of recording, refer to the manual provided
with the connected device.
Refer to the external equipment’s manual for
operating instructions.
If you connect a gaming device to the TV,
use the cable supplied with the gaming
device.
In PC mode, there may be noise associated
with the resolution, vertical pattern, contrast
or brightness. If noise is present, change
the PC output to another resolution, change
the refresh rate to another rate or adjust the
brightness and contrast on the PICTURE
menu until the picture is clear.
In PC mode, some resolution settings may
not work properly depending on the graphics
card.
Русский
Подключите к телевизору различные
внешние устройства и переключайте режимы
источников для выбора внешнего устройства.
Для получения дополнительной информации
о подключении внешнего устройства см.
руководства пользователя каждого устройства.
Допустимо подключение следующих
внешних устройств: ресиверов HD, DVDпроигрывателей, видеомагнитофонов,
аудиосистем, устройств хранения данных
USB, ПК, игровых приставок и других внешних
устройств.
ПРИМЕЧАНИЕ
Процесс подключения внешнего
устройства отличается в зависимости от
модели.
Подключите внешние устройства
независимо от порядка расположения
разъемов телевизора.
При записи телевизионной передачи
с помощью устройства записи DVD
или видеомагнитофона проверьте, что
входной телевизионный сигнал поступает
на вход телевизора через устройство
записи DVD или видеомагнитофон. Для
получения дополнительной информации
о записи см. руководство пользователя
подключенного устройства.
Инструкции по эксплуатации см. в
документации внешнего устройства.
При подключении к телевизору игровой
приставки используйте кабель, который
поставляется в комплекте игровой
приставки.
В режиме PC (ПК) может наблюдаться
шум, из-за выбранного разрешения,
частоты вертикальной развертки,
контрастности или яркости. При
возникновении помех выберите для
выхода PC другое разрешение, измените
частоту обновления или отрегулируйте
яркость и контрастность в меню PICTURE
(КАРТИНКА) так, чтобы изображение
стало четким.
В режиме PC (ПК) некоторые настройки
разрешения экрана могут не работать
должным образом в зависимости от
видеоплаты.
A-20
MAKING CONNECTIONS
Қазақша
Теледидарға әр түрлі сыртқы құрылғыларды
жалғап, сыртқы құрылғыны таңдау үшін, кіріс
сигналы режимдерін ауыстырып қосыңыз.
Құрылғының сырртқы қосылымы туралы
қосымша ақпарат алу үшін әр құрылғымен бірге
берілетін нұсқаулықты қараңыз.
Қолдануға болатын сыртқы құрылғылар:
HD ресиверлері, DVD ойнатқыштары,
бейнемагнитофондар, дыбыстық жүйелер,
USB жад құрылғылары, компьютерлер,
ойын құрылғылары және басқа да сыртқы
құрылғылар.
ЕСКЕРТПЕ
Сыртқы құрылғыны жалғау түрі үлгіге
қарай әртүрлі болуы мүмкін.
Теледидарға сыртқы құрылғыларды
теледидар портының ретіне қарамастан
жалғаңыз.
Егер теледидар бағдарламасын DVD
рекордеріне немесе бейнемагнитофонға
жазсаңыз, теледидардың сигнал кіріс
кабелін теледидарға міндетті түрде DVD
рекордері немесе бейнемагнитофон
арқылы жалғаңыз. Жазу туралы қосымша
ақпаратты жалғанған құрылғының
нұсқаулығынан қараңыз.
Пайдалану туралы нұсқауларды сыртқы
құрылғының нұсқаулығынан қараңыз.
Ойын құрылғысын теледидарға жалғаған
кезде, құрылғымен бірге жабдықталған
кабельді қолданыңыз.
Компьютер режимінде ажыратымдылық,
тік өрнек, түс контрасты немесе
жарықтыққа байланысты кедергілер
тууы мүмкін. Шу бар болса, компьютер
шығысын басқа ажыратымдылыққа
немесе жаңалау жиілігін басқа жиілікке
өзгертіңіз немесе PICTURE (СУРЕТ)
мәзіріндегі жарықтық және түс контрастын
бейне таза болғанға дейін реттеңіз.
Компьютер режимінде кейбір
ажыратымдылық параметрлері
графикалық тақтаға байланысты дұрыс
жұмыс істемеуі мүмкін.
Українська
До телевізора можна під’єднувати різні зовнішні
пристрої; щоб вибрати зовнішній пристрій, слід
змінити режим вхідного сигналу. Детальніше
про під’єднання зовнішнього пристрою читайте
в інструкції з використання кожного пристрою.
Доступні такі зовнішні пристрої: приймачі
високої чіткості, DVD-програвачі,
відеомагнітофони, аудіосистеми, USBнакопичувачі, ПК, ігрові пристрої та інші
зовнішні пристрої.
ПРИМІТКА
Спосіб під’єднання зовнішнього пристрою
може бути дещо іншим залежно від
моделі.
Під’єднувати зовнішні пристрої до
телевізора можна не зважаючи на
порядок роз’ємів телевізора.
Щоб записувати телевізійні програми на
DVD-програвач або відеомагнітофон,
під’єднайте кабель вхідного сигналу
до пристрою запису, а пристрій – до
телевізора. Детальніше про запис читайте
в посібнику користувача під’єднаного
пристрою.
Інструкції з експлуатації читайте в
посібнику користувача зовнішнього
пристрою.
Під’єднуючи ігровий пристрій до
телевізора, використовуйте кабель,
який додається в комплекті з ігровим
пристроєм.
У режимі комп’ютера можуть
спостерігатися шуми, що пов’язано з
налаштуванням роздільної здатності,
вертикальної частоти, контрастності
чи яскравості. У такому разі виберіть
для сигналу комп’ютера іншу роздільну
здатність, змініть частоту оновлення або
відрегулюйте яскравість і контрастність у
меню “ЗОБРАЖЕННЯ”, щоб зображення
стало чітким.
У режимі комп’ютера деякі налаштування
роздільної здатності можуть не
спрацьовувати належним чином залежно
від відеокарти.
OWNER’S MANUAL
LED TV
*LG LED TV applies LCD screen with LED backlights.
Please read this manual carefully before operating your set and retain it
for future reference.
www.lg.com
TABLE OF CONTENTS
2
ENGLISH
ENG
TABLE OF CONTENTS
3 LICENSES
3 OPEN SOURCE SOFTWARE NOTICE
4 SAFETY INSTRUCTIONS
10 - Viewing 3D Imaging (Only 3D models)
12 INSTALLATION PROCEDURE
12 ASSEMBLING AND PREPARING
12 Unpacking
15 Separate purchase
16 Parts and buttons
17 Lifting and moving the TV
18 Mounting on a table
20 Mounting on a wall

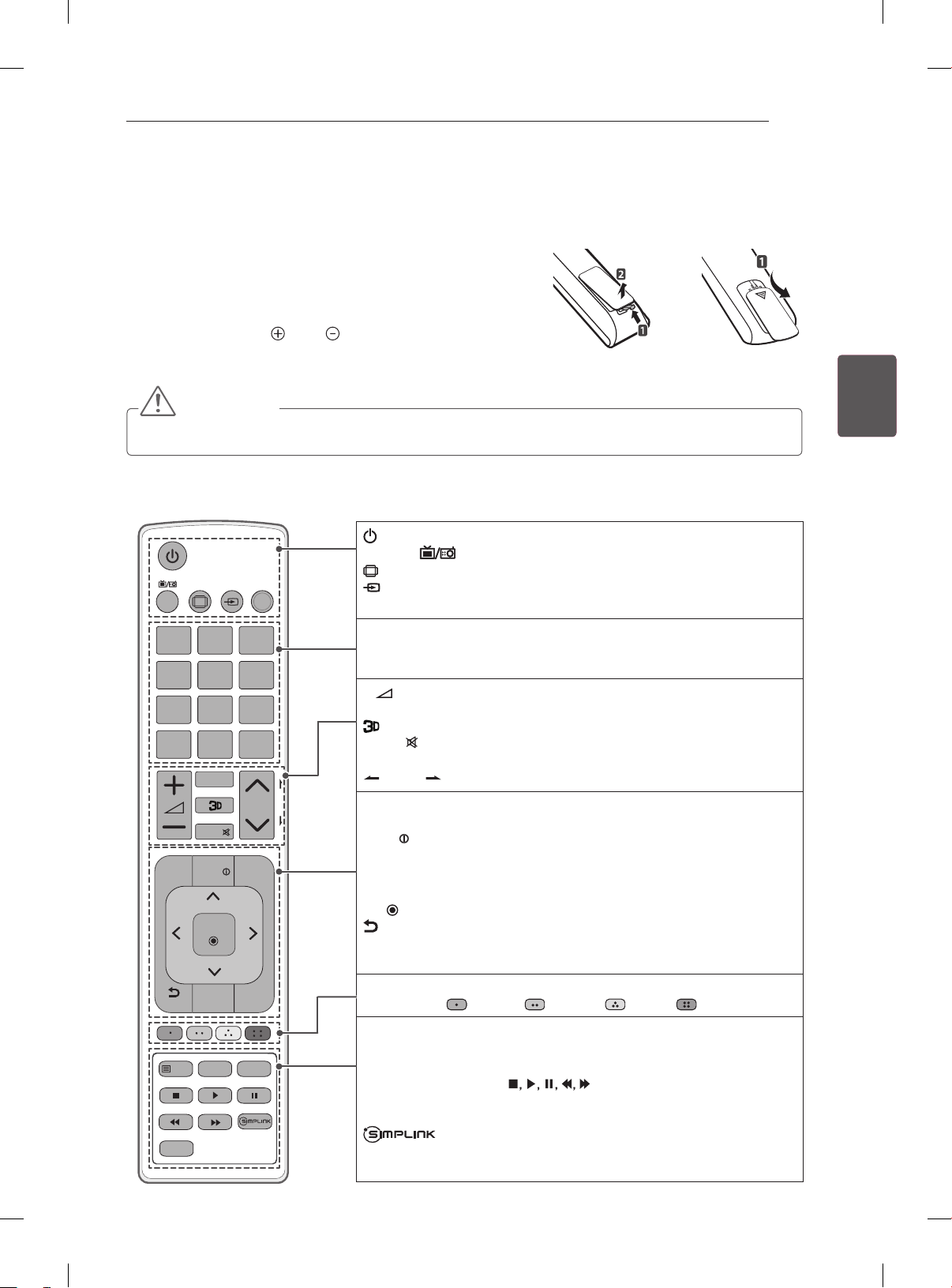

21 REMOTE CONTROL
23 ENTERTAINMENT
23 Wired network connection
23 Network setting
24 USING THE USER GUIDE
25 MAINTENANCE
25 Cleaning your TV
25 - Screen, frame, cabinet and stand
25 - Power cord
26 TROUBLESHOOTING
26 EXTERNAL CONTROL DEVICE
SETUP
WARNING
If you ignore the warning message, you may
be seriously injured or there is a possibility
of accident or death.
CAUTION
If you ignore the caution message, you may
be slightly injured or the product may be
damaged.
NOTE
The note helps you understand and use
the product safely. Please read the note
carefully before using the product.
LICENSES / OPEN SOURCE SOFTWARE NOTICE
3
LICENSES
Supported licenses may differ by model. For more information about licenses, visit www.lg.com.
Manufactured under license from Dolby Laboratories. “Dolby” and the double-D
symbol are trademarks of Dolby Laboratories.
The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI logo
are trademarks or registered trademarks of HDMI Licensing LLC in the United States
and other countries.
ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX, LLC, a
subsidiary of Rovi Corporation. This is an ofcial DivX Certied® device that plays
DivX video. Visit divx.com for more information and software tools to convert your
les into DivX video.
ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certied® device must be registered
in order to play purchased DivX Video-on-Demand (VOD) movies. To obtain your
registration code, locate the DivX VOD section in your device setup menu. Go to vod.
divx.com for more information on how to complete your registration.
“DivX Certied® to play DivX® video up to HD 1080p, including premium content.”
ENGENGLISH
“DivX®, DivX Certied® and associated logos are trademarks of Rovi Corporation or
its subsidiaries and are used under license.”
“Covered by one or more of the following U.S. patents :
7,295,673; 7,460,668; 7,515,710; 7,519,274”
OPEN SOURCE SOFTWARE NOTICE
To obtain the source code under GPL, LGPL, MPL and other open source licenses, that is contained in this
product, please visit http://opensource.lge.com.
In addition to the source code, all referred license terms, warranty disclaimers and copyright notices are
available for download.
LG Electronics will also provide open source code to you on CD-ROM for a charge covering the cost of
performing such distribution (such as the cost of media, shipping and handling) upon email request to
opensource@lge.com. This offer is valid for three (3) years from the date on which you purchased the
product.
SAFETY INSTRUCTIONS
4
ENGLISH
ENG
SAFETY INSTRUCTIONS
Please read these safety precautions carefully before using the product.
WARNING
Do not place the TV and/or remote control in the following environments:
- A location exposed to direct sunlight
- An area with high humidity such as a bathroom
- Near any heat source such as stoves and other devices that produce heat
- Near kitchen counters or humidifiers where they can easily be exposed to steam
or oil
- An area exposed to rain or wind
- Near containers of water such as vases
Otherwise, this may result in fire, electric shock, malfunction or product deformation.
Do not place the product where it might be exposed to dust.
This may cause a fire hazard.
Mains Plug is the TV connecting/disconnecting device to AC mains electric supply.
This plug must remain readily attached and operable when TV is in use.
Do not touch the power plug with wet hands. Additionally, if the cord pin is wet or
covered with dust, dry the power plug completely or wipe dust off.
You may be electrocuted due to excess moisture.
Make sure to connect Mains cable to compliant AC mains socket with Grounded
earth pin. (Except for devices which are not grounded on earth.)
Otherwise possibility you may be electrocuted or injured.
Insert power cable plug completely into wall socket otherwise if not secured
completely into socket, fire ignition may break out.
Ensure the power cord does not come into contact with hot objects such as a
heater.
This may cause a fire or an electric shock hazard.
Do not place a heavy object, or the product itself, on power cables.
Otherwise, this may result in fire or electric shock.
Bend antenna cable between inside and outside building to prevent rain from
flowing in.
This may cause water damaged inside the Product and could give an electric
shock.
When mounting TV onto wall make sure to neatly install and isolate cabling from
rear of TV as to not create possibility of electric shock/fire hazard.
SAFETY INSTRUCTIONS
Do not plug too many electrical devices into a single multiple electrical outlet.
Otherwise, this may result in fire due to over-heating.
Do not drop the product or let it fall over when connecting external devices.
Otherwise, this may result in injury or damage to the product.
Keep the anti-moisture packing material or vinyl packing out of the reach of
children.
Anti-moisture material is harmful if swallowed. If swallowed by mistake, force the
patient to vomit and visit the nearest hospital. Additionally, vinyl packing can cause
suffocation. Keep it out of the reach of children.
Do not let your children climb or cling onto the TV.
Otherwise, the TV may fall over, which may cause serious injury.
Dispose of used batteries carefully to ensure that a small child does not consume
them.
Please seek Doctor- Medical Attention immediately if child consumes batteries.
Do not insert any metal objects/conductors (like a metal chopstick/cutlery/
screwdriver) between power cable plug and input Wall Socket while it is connected
to the input terminal on the wall. Additionally, do not touch the power cable right
after plugging into the wall input terminal.
You may be electrocuted.
(Depending on model)
Do not put or store inflammable substances near the product.
There is a danger of combustion/explosion or fire due to careless handling of the
inflammable substances.
5
ENGENGLISH
Do not drop metallic objects such as coins, hair pins, chopsticks or wire into the
product, or inflammable objects such as paper and matches. Children must pay
particular attention.
Electrical shock, fire or injury can occur. If a foreign object is dropped into the
product, unplug the power cord and contact the service centre.
Do not spray water on the product or scrub with an inflammable substance (thinner
or benzene). Fire or electric shock accident can occur.
Do not allow any impact, shock or any objects to fall into the unit, and do not drop
anything onto the screen.
You may be injured or the product can be damaged.
Never touch this product or antenna during a thunder or lighting storm.
You may be electrocuted.
Never touch the wall outlet when there is leakage of gas, open the windows and
ventilate.
It may cause a fire or a burn by a spark.
SAFETY INSTRUCTIONS
6
ENGLISH
ENG
Do not disassemble, repair or modify the product at your own discretion.
Fire or electric shock accident can occur.
Contact the service centre for check, calibration or repair.
If any of the following occur, unplug the product immediately and contact your local
service centre.
- The product has been impacted by shock
- The product has been damaged
- Foreign objects have entered the product
- The product produced smoke or a strange smell
This may result in fire or electric shock.
Unplug the TV from AC mains wall socket if you do not intend to use the TV for a
long period of time.
Accumulated dust can cause fire hazard and insulation deterioration can cause
electric leakage/shock/fire.
Apparatus shall not be exposed to dripping or splashing and no objects filled with
liquids, such as vases, shall be placed on the apparatus.
SAFETY INSTRUCTIONS
7
CAUTION
Install the product where no radio wave occurs.
There should be enough distance between an outside antenna and power lines to
keep the former from touching the latter even when the antenna falls.
This may cause an electric shock.
Do not install the product on places such as unstable shelves or inclined surfaces.
Also avoid places where there is vibration or where the product cannot be fully
supported.
Otherwise, the product may fall or flip over, which may cause injury or damage to
the product.
If you install the TV on a stand, you need to take actions to prevent the product
from overturning. Otherwise, the product may fall over, which may cause injury.
If you intend to mount the product to a wall, attach VESA standard mounting interface (optional
parts) to the back of the product. When you install the set to use the wall mounting bracket (optional
parts), fix it carefully so as not to drop.
Only use the attachments / accessories specified by the manufacturer.
When installing the antenna, consult with a qualified service technician. If not
installed by a qualified technician, this may create a fire hazard or an electric shock
hazard.
ENGENGLISH
We recommend that you maintain a distance of at least 2 to 7 times the diagonal
screen size when watching TV.
If you watch TV for a long period of time, this may cause blurred vision.
Only use the specified type of battery.
This could cause damage to the remote control.
Do not mix new batteries with old batteries.
This may cause the batteries to overheat and leak.
Batteries should not be exposed to excessive heat. For example, keep away from direct sunlight,
open fireplace and electric heaters .
Do not place non-rechargeable batteries in charging device.
Make sure there are no objects between the remote control and its sensor.
Signal from Remote Control can be interrupted due to external/internal lighting eg
Sunlight, fluorescent lighting.
If this occurs turn off lighting or darken viewing area.
When connecting external devices such as video game consoles, make sure the
connecting cables are long enough.
Otherwise, the product may fall over, which may cause injury or damage the
product.
SAFETY INSTRUCTIONS
8
ENGLISH
ENG
Do not turn the product On/Off by plugging-in or unplugging the power plug to the
wall outlet. (Do not use the power plug for switch.)
It may cause mechanical failure or could give an electric shock.
Please follow the installation instructions below to prevent the product from
overheating.
- The distance between the product and the wall should be more than 10 cm.
- Do not install the product in a place with no ventilation (e.g., on a bookshelf or in
a cupboard).
- Do not install the product on a carpet or cushion.
- Make sure the air vent is not blocked by a tablecloth or curtain.
Otherwise, this may result in fire.
Take care not to touch the ventilation openings when watching the TV for long
periods as the ventilation openings may become hot. This does not affect the
operation or performance of the product.
Periodically examine the cord of your appliance, and if its appearance indicates damage or
deterioration, unplug it, discontinue use of the appliance, and have the cord replaced with an exact
replacement part by an authorized servicer.
Prevent dust collecting on the power plug pins or outlet.
This may cause a fire hazard.
Protect the power cord from physical or mechanical abuse, such as being twisted,
kinked, pinched, closed in a door, or walked upon. Pay particular attention to plugs,
wall outlets, and the point where the cord exits the appliance.
Do not press strongly upon the panel with a hand or sharp object such as nail,
pencil or pen, or make a scratch on it, as it may cause damage to screen.
Avoid touching the screen or holding your finger(s) against it for long periods of
time. Doing so may produce some temporary or permanent distortion/damage to
screen.
When cleaning the product and its components, unplug the power first and wipe it
with a soft cloth. Applying excessive force may cause scratches or discolouration.
Do not spray with water or wipe with a wet cloth. Never use glass cleaner, car or
industrial shiner, abrasives or wax, benzene, alcohol etc., which can damage the
product and its panel.
Otherwise, this may result in fire, electric shock or product damage (deformation,
corrosion or breakage).
As long as this unit is connected to the AC wall outlet, it is not disconnected from the AC power
source even if you turn off this unit by SWITCH.
When unplugging the cable, grab the plug and unplug it, by pulling at the plug.
Don’t pull at the cord to unplug the power cord from the power board, as this could
be hazardous.
When moving the product, make sure you turn the power off first. Then, unplug the
power cables, antenna cables and all connecting cables.
The TV set or power cord may be damaged, which may create a fire hazard or
cause electric shock.
SAFETY INSTRUCTIONS
When moving or unpacking the product, work in pairs because the product is
heavy.
Otherwise, this may result in injury.
Contact the service centre once a year to clean the internal parts of the product.
Accumulated dust can cause mechanical failure.
Refer all servicing to qualified service personnel. Servicing is required when the
apparatus has been damaged in any way, such as power supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture, does not operate normally, or has
been dropped.
If the product feels cold to the touch, there may be a small “flicker” when it is turned
on. This is normal, there is nothing wrong with product.
The panel is a high technology display product with resolution of two million to six
million pixels. You may see tiny black dots and/or brightly coloured dots (red, blue
or green) at a size of 1 ppm on the panel. This does not indicate a malfunction and
does not affect the performance and reliability of the product.
This phenomenon also occurs in third-party products and is not subject to
exchange or refund.
You may find different brightness and colour of the panel depending on your
viewing position(left/right/top/down).
This phenomenon occurs due to the characteristic of the panel. It is not related with
the product performance, and it is not malfunction.
9
ENGENGLISH
Displaying a still image (e.g., broadcasting channel logo, on-screen menu, scene from a video
game) for a prolonged time may cause damage to the screen, resulting in retention of the image,
which is known as image sticking. The warranty does not cover the product for image sticking.
Avoid displaying a fixed image on your television’s screen for a prolonged period (2 or more hours
for LCD, 1 or more hours for Plasma).
Also, if you watch the TV at a ratio of 4:3 for a long time, image sticking may occur on the borders of
the panel.
This phenomenon also occurs in third-party products and is not subject to exchange or refund.
Generated Sound
“Cracking” noise: A cracking noise that occurs when watching or turning off the TV is generated by
plastic thermal contraction due to tempera-ture and humidity. This noise is common for products
where thermal deformation is required. Electrical circuit humming/panel buzzing: A low level noise is
generated from a high-speed switching circuit, which supplies a large amount of current to operate a
product. It varies depending on the product.
This generated sound does not affect the performance and reliability of the product.
SAFETY INSTRUCTIONS
10
ENGLISH
ENG
Viewing 3D Imaging (Only 3D models)
WARNING
Viewing Environment
Viewing Time
- When watching 3D contents, take 5 - 15 minute breaks every hour. Viewing 3D contents for a long
period of time may cause headache, dizziness, fatigue or eye strain.
Those that have a photosensitive seizure or chronic illness
Some users may experience a seizure or other abnormal symptoms when they are exposed to a
ashing light or particular pattern from 3D contents.
Do not watch 3D videos if you feel nausea, are pregnant and/ or have a chronic illness such as epilepsy,
cardiac disorder, or blood pressure disease, etc.
3D Contents are not recommended to those who suffer from stereo blindness or stereo anomaly. Double
images or discomfort in viewing may be experienced.
If you have strabismus (cross-eyed), amblyopia (weak eyesight) or astigmatism, you may have trouble
sensing depth and easily feel fatigue due to double images. It is advised to take frequent breaks than
the average adult.
If your eyesight varies between your right and left eye, revise your eyesight prior to watching 3D
contents.
Symptoms which require discontinuation or refraining from watching 3D contents
Do not watch 3D contents when you feel fatigue from lack of sleep, overwork or drinking.
When these symptoms are experienced, stop using/watching 3D contents and get enough rest until the
symptom subsides.
- Consult your doctor when the symptoms persist. Symptoms may include headache, eyeball pain,
dizziness, nausea, palpitation, blurriness, discomfort, double image, visual inconvenience or fatigue.
Loading...
