OWNER’S MANUAL

Please read this manual carefully before operating your set and retain
it for future reference.

*MFL68823616*

EG91** EG92**
EG96** EF95**

P/NO : MFL68823616 (1507-REV01)

Printed in Korea

TABLE OF CONTENTS

A-2

TABLE OF CONTENTS

A-3 SETTING UP THE TV

A-3 Attaching the stand
A-10 Tidying cables

A-10 MAKING CONNECTIONS

A-10 Antenna connection
A-12 Satellite dish connection
A-12 HDMI connection
A-15 - ARC (Audio return channel)
A-15 DVI to HDMI connection
A-17 Component connection
A-18 Composite connection
A-20 Headphone connection
A-21 Audio connection
A-21 - Digital optical audio connection
A-22 USB connection
A-24 CI module connection
A-25 Euro Scart connection

COMMON

LANGUAGE LIST

ENGLISH
SVENSKA
NORSK
DANSK
SUOMI

B-1 SPECIFICATIONS

B-3 REGULATORY

LANGUAGE

COMMON

SETTING UP THE T V

A-3

SETTING UP THE TV

Image shown may dier from your TV.

Attaching the stand

55EG91**

1

Protective package

1

1

Stand cover

1 When assembling the stand, lay the front screen Protec-

tive package included in the product box on a table or
product box and then place the TV screen face down on
the Protective package.

CAUTION

Do not lift your TV without the stand. The protrud-

ing Joystick Button may be damaged.

3

M4 x L20
4 EA

4

2

Stand cover

Stand assy

CAUTION

Insert the protruding parts of the Stand cover into

the holes.

SETTING UP THE T V

A-4

5

Cover holder

CAUTION

Insert the Cover holder of the Stand cover into the

holes until it clicks. Press the Stand cover gently so
that the non-woven fabric inside is attached tightly.

55EG92**, 55EG96**

Stand

2

cover

Stand assy

3

1

1

1 When assembling the stand, lay the front screen Protec-

tive package included in the product box on a table or
product box and then place the TV screen face down on
the Protective package.

Protective package

1

Stand cover

CAUTION

Do not lift your TV without the stand. The protrud-

ing Joystick Button may be damaged.

M4 x L20
5 EA

SETTING UP THE T V

A-5

4

Stand cover

CAUTION

Insert the protruding parts of the Stand cover into

the holes.

5

Stand
cover

65EG96**

1

Protective package

1

1

Stand cover

1 When assembling the stand, lay the front screen Protec-

tive package included in the product box on a table or
product box and then place the TV screen face down on
the Protective package.

CAUTION

Do not lift your TV without the stand. The protrud-

ing Joystick Button may be damaged.

2

Cover holder

CAUTION

Insert the Cover holder of the Stand cover into the

holes until it clicks. Press the Stand cover gently so
that the non-woven fabric inside is attached tightly.

Stand assy

SETTING UP THE T V

A-6

3

M4 x L20
8 EA

4

5

Stand
cover

Cover holder

CAUTION

Insert the Cover holder of the Stand cover into the

holes until it clicks. Press the Stand cover gently so
that the non-woven fabric inside is attached tightly.

Stand cover

CAUTION

Insert the protruding parts of the Stand cover into

the holes.

SETTING UP THE T V

A-7

55EF95**

1

CAUTION

Do not lift your TV without the stand. The protrud-

ing Joystick Button may be damaged.

Use a flat tool to remove the Stand cover.

Stand cover

3

M4 x L14
5 EA

4

2

Stand cover

Stand assy

CAUTION

Insert the protruding parts of the Stand cover into

the holes.

SETTING UP THE T V

A-8

5

Stand
cover

Cover holder

CAUTION

Insert the Cover holder of the Stand cover into the

holes until it clicks.

65EF95**

1

Stand cover

CAUTION

Do not lift your TV without the stand. The protrud-

ing Joystick Button may be damaged.

Use a flat tool to remove the Stand cover.

2

Stand assy

SETTING UP THE T V

A-9

3

M4 x L14
8 EA

4

5

Stand
cover

Cover holder

CAUTION

Insert the Cover holder of the Stand cover into the

holes until it clicks.

Stand cover

CAUTION

Insert the protruding parts of the Stand cover into

the holes.

NOTE

Remove the stand before installing the TV on a

wall mount by performing the stand attachment in
reverse.

CAUTION

When attaching the stand to the TV set, place the

screen facing down on a cushioned table or flat
surface to protect the screen from scratches.

Make sure that the screws are inserted correctly

and fastened securely. (If they are not fastened
securely enough, the TV may tilt forward after being
installed.)
Do not use too much force and over tighten the
screws; otherwise screw may be damaged and not
tighten correctly.

A-10

SETTING UP THE TV / MAKING CONNECTIONS

Tidying cables

MAKING CONNECTIONS

Image shown may dier from your TV.

Gather and bind the cables with the cable holder.

Cable holder

CAUTION

Do not move the TV by holding the cable holder,

as the cable holder may break, and injuries and
damage to the TV may occur.

This section on MAKING CONNECTIONS mainly uses
diagrams for the EG9609 models.

Antenna connection

(*Not
provided)

Wall

antenna

socket

English

Connect the TV to a wall antenna socket with an RF cable
(75 Ω).

NOTE

The external device connection may differ from the

model.

Use a signal splitter to use more than 2 TVs.
If the image quality is poor, install a signal amplifier

properly to improve the image quality.

If the image quality is poor with an antenna

connected, try to realign the antenna in the correct
direction.

An antenna cable and converter are Not provided.
Supported DTV Audio: MPEG, Dolby Digital, Dolby

Digital Plus, HE-AAC

For a location that is not supported with ULTRA

HD broadcasting, this TV cannot receive ULTRA HD
broadcasts directly. (Depending on model)

MAKING CONNECTIONS

A-11

Svenska

Anslut TV:n till ett antennuttag i väggen med en RF-kabel
(75 Ω).

OBS!

Anslutningen för den externa enheten kan skilja sig

från modellen.

Använd en signalfördelare om du använder fler än

två TV-apparater.

Om bildkvaliteten är dålig kan du installera en

signalförstärkare för att förbättra bildkvaliteten.

Om bildkvaliteten är dålig via antenn bör du

bekräfta att antennen är riktad åt rätt håll.

Antennkabel och omvandlare medföljer ej.
DTV-ljud som stöds: MPEG, Dolby Digital, Dolby

Digital Plus, HE-AAC

Om platsen inte har stöd för ULTRA HD-sändningar

kan tv:n inte ta emot ULTRA HD-sändningar direkt.
(Beroende på modell)

Norsk

Koble TV-en til en antennekontakt på veggen med en
RF-kabel (75 Ω).

MERK

Hvilke eksterne enheter som kan kobles til,

avhenger av modell.

Bruk en signalsplitter hvis du vil bruke mer enn to

TV -er.

Hvis bildekvaliteten er dårlig, installerer du en

signalforsterker for å forbedre bildekvaliteten.

Hvis bildekvaliteten er dårlig når en antenne er

koblet til, justerer du antennen i riktig retning.

Antennekabel og -omformer følger ikke med.
Støttet DTV-lyd: MPEG, Dolby Digital, Dolby Digital

Plus, HE-AAC

Dette TV-apparatet kan ikke motta ULTRA HD-

kringkastinger direkte ved en plassering som
ikke støtter ULTRA HD-kringkasting. (Avhengig av
modell)

Dansk

Tilslut TV’et til et vægantennestik med et RF-kabel (75 Ω).

BEMÆRK

Tilslutningen af den eksterne enhed varierer,

afhængigt af modellen.

Hvis der skal kobles to fjernsyn til det samme signal,

skal du bruge en signalfordeler.

Hvis billedkvaliteten er dårlig, kan du forbedre

billedkvaliteten ved at installere en signalforstærker.

Hvis billedkvaliteten er dårlig med en tilsluttet

antenne, kan du prøve at flytte på antennen indtil at
den peger i den korrekte retning.

Der følger ikke antennekabel og omsætter med

apparatet.

Understøttet DTV-lyd: MPEG, Dolby Digital, Dolby

Digital Plus, HE-AAC

Dette tv kan ikke modtage ULTRA HD-udsendelser

direkte, hvis placeringen ikke understøtter tv­transmissioner i ULTRA HD. (Afhængigt af modellen)

Suomi

Kytke TV antennipistorasiaan RF-kaapelilla (75 Ω).

HUOMAUTUS

Ulkoisen laitteen kytkentä voi vaihdella mallin

mukaan.

Käytä antennijakajaa, jos käytät useampaa kuin

kahta televisiota.

Jos kuvanlaatu on heikko, asenna signaalinvahvistin

oikein, jotta kuvanlaatu paranee.

Jos kuvanlaatu on heikko, vaikka antenni on

kytketty, säädä antennin suuntaa.

Antennikaapeli ja muunnin on hankittava erikseen.
Tuettu DTV-ääni: MPEG, Dolby Digital, Dolby Digital

Plus, HE-AAC

Jos ULTRA HD -lähetystä ei tueta TV:n

käyttöpaikassa, TV ei voi vastaanottaa ULTRA HD

-lähetyksiä suoraan. (Riippuen mallista)

MAKING CONNECTIONS

A-12

Satellite dish connection

(Only satellite models)

(*Not provided)

Satellite
Dish

English

Connect the TV to a satellite dish to a satellite socket with a
satellite RF cable (75 Ω).

Svenska

Anslut TV:n till ett parabolantennuttag med en satellit-RF­kabel (75 Ω).

Norsk

Anslut TV:n till ett parabolantennuttag med en satellit-RF­kabel (75 Ω).

Dansk

Tilslut TV’et til en parabol og til et satellitstik ved hjælp af et
satellit-RF-kabel (75 Ω).

HDMI connection

(Only EG91**)

(*Not
Provided)

HDMI

DVD / Blu-Ray / PC /
HD Cable Box / HD STB

Suomi

Kytke TV satelliittiantenniin ja satelliittiliitäntään RF­kaapelilla (75 Ω).

MAKING CONNECTIONS

A-13

(Only EG92**, EG96**, EF95**)

(*Not
Provided)

HDMI

DVD / Blu-Ray / PC /
HD Cable Box / HD STB

English

Transmits the digital video and audio signals from an
external device to the TV. Connect the external device and
the TV with the HDMI cable as shown.

(Only EG92**, EG96**, EF95**)

➡ ➡ ➡ Picture ➡ HDMI ULTRA HD Deep

Colour :

On - Support 4K @ 50/60 Hz (4:4:4, 4:2:2, 4:2:0)
O - Support 4K @ 50/60 Hz (4:2:0)

If the device connected to Input Port also supports ULTRA
HD Deep Colour, your picture may be clearer.
However, if the device doesn’t support it, it may not work
properly.
In that case, connect the device to a dierent HDMI port or
change the TV ’s HDMI ULTRA HD Deep Colour setting to
O. (This feature is available on certain models which are
supported ULTRA HD Deep Colour only. )

NOTE

The external device connection may differ from the

model.

It is recommended to use the TV with the HDMI

connection for the best image quality.

Use the latest High Speed HDMI™ Cable with CEC

(Customer Electronics Control) function.

High Speed HDMI™ Cables are tested to carry an

HD signal up to 1080p and higher.

Supported HDMI Audio format : Dolby Digital

(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz, 48Khz), PCM
(32Khz, 44.1Khz, 48Khz, 96Khz, 192Khz)

Svenska

Sänder de digitala video- och ljudsignalerna från en extern
enhet till TV:n. Anslut den externa enheten till TV:n med en
HDMI-kabel som bilden visar.

(Endast EG92**, EG96**, EF95**)

➡ ➡ ➡ Bild ➡ HDMI ULTRA HD Deep Colour :

På - Stöd för 4K @ 50/60 Hz (4:4:4, 4:2:2, 4:2:0)
Av - Stöd för 4K @ 50/60 Hz (4:2:0)

Om enheten som är ansluten till Inmatning också har stöd
för ULTRA HD Deep Colour kan bilden bli tydligare. Men
om enheten inte har stöd för det kanske det inte fungerar
som det ska. I så fall ska du ansluta enheten till en annan
HDMI-port eller ändra TV:ns inställning för ULTRA HD Deep
Colour till Av.
(Den här funktionen nns endast på vissa modeller som har
stöd för ULTRA HD 30 bitars färgdjup.)

OBS!

Anslutningen för den externa enheten kan skilja

sig från modellen.

Vi rekommenderar att använda TV:n med HDMI-

anslutningen för att få bästa bildkvalitet.

Använd den senaste HDMI™-höghastighetskabeln

med CEC-funktion (Customer Electronics Control).

HDMI™-höghastighetskablar testas för HD-

signaltransport på 1080p och mer.

HDMI-ljudformat som stöds: Dolby Digital(32Khz,

44.1Khz, 48Khz), DTS(44.1Khz, 48Khz), PCM(32Khz,

44.1Khz, 48Khz, 96Khz, 192Khz)

Norsk

Sender digitalvideo- og lydsignaler fra en ekstern enhet
til TV. Koble til den eksterne enheten til TV-en med HDMI­kabelen som i illustrasjonen nedenfor.

(Kun EG92**, EG96**, EF95**)

➡ ➡ ➡ Bilde ➡ HDMI ULTRA HD Deep Colour :

På - Støtter 4K ved 50/60Hz (4:4:4, 4:2:2, 4:2:0)
Av - Støtter 4K ved 50/60Hz (4:2:0)

MAKING CONNECTIONS

A-14

Hvis enheten som er koblet til Inngang, også støtter ULTRA
HD Deep Colour, kan det hende at bildet blir klarere. Hvis
enheten imidlertid ikke støtter det, kan det hende at det
ikke fungerer på riktig måte. I slike tilfeller kobler du en­heten til en annen HDMI-port eller endrer TV-ens innstilling
for ULTRA HD Deep Colour til Av.
(Denne funksjonen er tilgjengelige på enkelte modeller
som kun støtter ULTRA HD Deep Colour.)

MERK

Hvilke eksterne enheter som kan kobles til,

avhenger av modell. Tilslutningen af den eksterne
enhed varierer, afhængigt af modellen.

Det anbefales at du bruker TV-en med HDMI-

tilkobling, da dette gir best bildekvalitet.

Bruk den nyeste HDMI™-kabelen for høy hastighet

med CEC-funksjon (Customer Electronics Control).

HDMI™-kabler med høy hastighet har blitt testet

for å kunne bære et HD-signal på 1080p og høyere.

Støttet HDMI-lydformat : Dolby Digital(32Khz,

44.1Khz, 48Khz), DTS(44.1Khz, 48Khz), PCM(32Khz,

44.1Khz, 48Khz, 96Khz, 192Khz)

Dansk

Overfører de digitale video- og lydsignaler fra en ekstern
enhed til TV’et. Tilslut den eksterne enhed og TV’et med
HDMI-kablet som vist i følgende illustration.

(Kun EG92**, EG96**, EF95**)

➡ ➡ ➡ Billede ➡ HDMI ULTRA HD Deep

Colour :

Til - Understøtter 4K med 50/60 Hz (4:4:4, 4:2:2, 4:2:0)
Fra - Understøtter 4K med 50/60 Hz (4:2:0)

Hvis den enhed, der er tilsluttet Input, også understøtter
ULTRA HD Deep Colour, kan dit billede blive tydeligere.
Hvis enheden ikke understøtter funktionen, fungerer den
muligvis ikke korrekt.
Hvis det er tilfældet, skal du tilslutte enheden til en anden
HDMI-port eller ændre tv'ets indstilling for ULTRA HD
Deep Colour til Fra.
(Denne funktion er kun tilgængelig på visse modeller, som
understøtter ULTRA HD Deep Colour. )

Suomi

Siirtää digitaalisen video- ja äänisignaalin ulkoisesta
laitteesta televisioon. Kytke ulkoinen laite ja televisio HDMI­kaapelilla seuraavan kuvan mukaisesti.

(Vain EG92**, EG96**, EF95**)

➡ ➡ ➡ Kuva ➡ HDMI ULTRA HD Deep Colour :

Käytössä - 4K @ 50/60 Hz -tuki (4:4:4, 4:2:2, 4:2:0)
Pois päältä - 4K @ 50/60 Hz -tuki (4:2:0)

Jos Tulo-porttiin kytketty laite tukee myös ULTRA HD Deep
Colour -kokoonpanoa, voit nähdä kuvat selkeämpinä. Jos
laite ei kuitenkaan tue sitä, se ei välttämättä toimi kunnolla.
Kytke tässä tapauksessa laite eri HDMI-porttiin tai kytke
ULTRA HD Deep Colour -asetus Pois päältä.
(Tämä toiminto on käytettävissä vain tietyissä malleissa,
jotka tukevat ULTRA HD-syvävärejä.)

HUOMAUTUS

Ulkoisen laitteen kytkentä voi vaihdella mallin

mukaan.

Suosittelemme TV:n kytkemistä HDMI-kaapelilla

parhaan kuvanlaadun varmistamiseksi.

Käytä viimeisintä High Speed HDMI™ -kaapelia ja

CEC (Customer Electronics Control) -toimintoa.

High Speed HDMI™ -kaapelit siirtävät HD-signaalin

vähintään 1080p tarkkuudella.

Tuettu HDMI-äänimuoto: Dolby Digital(32Khz,

44.1Khz, 48Khz), DTS(44.1Khz, 48Khz), PCM(32Khz,

44.1Khz, 48Khz, 96Khz, 192Khz)

BEMÆRK

Tilslutningen af den eksterne enhed varierer,

afhængigt af modellen.

Det anbefales at bruge TV’et sammen med HDMI-

tilslutningen for at få den bedste billedkvalitet.

Brug det nyeste højhastigheds-HDMI™-kabel med

CEC-funktion (Customer Electronics Control).

Højhastigheds-HDMI™-kabler testes for at føre et

HD-signal op til 1080 p og højere.

Understøttet HDMI-lydformat: Dolby Digital(32Khz,

44.1Khz, 48Khz), DTS(44.1Khz, 48Khz), PCM(32Khz,

44.1Khz, 48Khz, 96Khz, 192Khz)

MAKING CONNECTIONS

IN

AV2

( Audio in)

A-15

ARC (Audio return channel)

English

An external audio device that supports SIMPLINK



and ARC must be connected using HDMI/DVI IN 3
(ARC) or HDMI(4K @ 60 Hz)/DVI IN 2 (ARC) port.

When connected with a high-speed HDMI cable,



the external audio device that supports ARC
outputs optical SPDIF without additional optical
audio cable and supports the SIMPLINK function.

Svenska

En extern ljudenhet som är kompatibel med SIM-



PLINK och ARC måste anslutas med HDMI/DVI IN 3
(ARC) eller HDMI(4K @ 60 Hz)/DVI IN 2 (ARC)-port.

När den den externa ljudenheten med ARC-funk-



tion är ansluten med en HDMI-höghastighetskabel
kan du få optiskt SPDIF-ljud utan att det behövs
någon extra ljudkabel och SIMPLINK-funktionen
stöds.

Norsk

En ekstern lydenhet med støtte for SIMPLINK og



ARC, må kobles til gjennom HDMI/DVI IN 3 (ARC)
eller HDMI(4K @ 60 Hz)/DVI IN 2 (ARC) inngangen.
En ekstern lydenhet med støtte for ARC samt støtte



for SIMPLINK-funksjonen, vil sende ut optisk SPDIF
uten noen ekstra optisk kabel ved tilkobling med

en høyhastighets HDMI-kabel.

Dansk

En ekstern lydenhed, der understøtter SIMPLINK og



ARC, skal tilsluttes via porten HDMI/DVI IN 3 (ARC)

-porten eller HDMI(4K @ 60 Hz)/DVI IN 2 (ARC).
Ved tilslutning med et HDMI-kabel med høj



hastighed, vil den eksterne lydenhed der
understøtter ARC , sende optisk SPDIF ud , uden
yderligere brug af optisk kabel med støtte for

SIMPLINK- funktionen.

DVI to HDMI connection

(Only EG91**)

(*Not
Provided)

AUDIO OUT

DVI OUT

DVD / Blu-Ray / PC /
HD Cable Box / HD STB

Suomi

Ulkoinen äänilaite, joka tukee SIMPLINK- ja ARC-



ominaisuutta, on kytkettävä HDMI/DVI IN 3 (ARC)

-tai HDMI(4K @ 60 Hz)/DVI IN 2 (ARC) -tuloporttiin.
Kun ARC-ominaisuutta tukeva ulkoinen äänilaite on



kytketty nopealla HDMI-kaapelilla, se toistaa SPDIF­signaalia ilman optista lisäkaapelia ääntä varten ja

tukee SIMPLINK-toimintoa.

MAKING CONNECTIONS

IN

AV2

( Audio in)

A-16

(Only EG92**, EG96**, EF95**)

(*Not
Provided)

AUDIO OUT

DVI OUT

DVD / Blu-Ray / PC /
HD Cable Box / HD STB

English

Transmits the digital video signal from an external device
to the TV. Connect the external device and the TV with the
DVI-HDMI cable as shown. To transmit an audio signal,
connect an audio cable.

NOTE

Depending on the graphics card, DOS mode may

not work if a DVI-HDMI cable is in use.

When using the DVI-HDMI cable , Single link is only

supported.

Svenska

Sänder de digitala videosignalerna från en extern enhet
till TV:n. Anslut den externa enheten till TV:n med en
DVI-HDMI-kabel enligt bilden nedan. Om en ljudsignal ska
kunna sändas till TV:n måste en ljudkabel vara ansluten.

OBS!

Beroende på grafikkortet kanske DOS-läget inte

fungerar om en HDMI-till-DVI-kabel används.

När du använder HDMI/DVI-kabeln är det bara

Single Link som kan användas.

Norsk

Sender digitalvideosignalet fra en ekstern enhet til TV-en.
Koble den eksterne enheten til TV-en med DVI-HDMI-kabel­en, som vist i illustrasjonen nedenfor. Koble til en lydkabel
for å sende lydsignaler.

MERK

Avhengig av skjermkortet er det ikke sikkert at DOS-

modus fungerer ved bruk av en HDMI til DVI-kabel.

Når du bruker HDMI/DVI-kabel, støttes bare

enkelttilkobling.

Dansk

Overfører det digitale videosignal fra en ekstern enhed
til TV’et. Tilslut den eksterne enhed og TV’et med DVI­HDMI-kablet som vist i følgende illustration. Hvis der skal
overføres et lydsignal, skal du tilslutte et lydkabel.

BEMÆRK

Afhængigt af grafikkortet vil DOS-tilstanden

muligvis ikke være funktionel, hvis et kabel af typen
HDMI til DVI er i brug.

Når du bruger HDMI/DVI-kablet, understøttes kun

Enkelt link.

Suomi

Siirtää digitaalisen videosignaalin ulkoisesta laitteesta
televisioon. Kytke ulkoinen laite ja televisio DVI–HDMI­kaapelilla seuraavan kuvan mukaisesti. Kytke äänikaapeli
äänisignaalin siirtämistä varten.

HUOMAUTUS

Näytönohjaimesta riippuen DOS-tila ei välttämättä

toimi, jos käytössä on HDMI–DVI-kaapeli.

Käytettäessä HDMI/DVI-kaapelia vain Single Link

-liitäntää tuetaan.

MAKING CONNECTIONS

IN

COMPONENT

YP

B

AUDIO

AV2

P

R

VIDEO

VIDEO

AUDIO

LR

A-17

Component connection

YELLOW

YELLOW

gender cable provided.)

(Use the composite

(*Not provided)

WHITE

WHITE

WHITE

GREEN
(Use the component
gender cable provided.)

RED

GREEN

BLUE

GREEN

RED

RED

GREEN

BLUE

BLUE

RED

RED

RED

English

Transmits analogue video and audio signals from an exter­nal device to the TV. Connect the external device and the
TV with a component gender cable as shown.

NOTE

If cables are not installed correctly, it could cause

this image to display in black and white or with
distorted colours.

Svenska

Sänder video- och ljudsignalerna från en extern enhet till
TV:n. Anslut den externa enheten till TV:n med en kompo­nentkabel som bilden visar.

OBS!

Om kablarna installeras fel kan det resultera i att

bilden visas i svartvitt eller felaktiga färger.

Norsk

Sender de analoge video- og lydsignalene fra en ekstern
enhet til TV-en. Koble den eksterne enheten til TV-en med
en komponentkabel (eller en komponentskjøtekabel) som
vist.

MERK

Hvis kablene er installert på feil måte, kan det

forårsake at bildet vises i svart/hvitt eller med
forvrengte farger.

Dansk

Overfører analoge video- og lydsignaler fra en ekstern
enhed til TV’et. Tilslut den eksterne enhed til tv'et med et
komponentkabel (eller komponentomformerkabel) som
vist.

DVD / Blu-Ray / HD Cable Box

BEMÆRK

Hvis kablerne er installeret korrekt, kan det resultere

i, at billedet vises i sort/hvid eller med forvrængede
farver.

MAKING CONNECTIONS

A-18

Suomi

Siirtää analogisen video- ja äänisignaalin ulkoisesta laittees­ta televisioon. Liitä ulkoinen laite ja televisio komponent­tikaapelilla (tai komponentti-sukupuolenvaihtajakaapelilla)
kuvan mukaisesti.

HUOMAUTUS

Jos kaapelit asennetaan väärin, kuva saattaa näkyä

mustavalkoisena tai sen värit saattavat vääristyä.

Composite connection

AV2

AUDIO

VIDEO

(Use the composite gender

YELLOW

cable provided.)

YELLOW

IN

COMPONENT

P

R

WHITE

B

RED

YP

DVD / Blu-Ray /
HD Cable Box / VCR

WHITE

YELLOW

YELLOW

WHITE

( )

VIDEO

MONO

LR

RED

(*Not provided)

RED

AUDIO

English

Transmits analog video and audio signals from an external
device to the TV. Connect the external device and the TV
with the composite cable as shown.

Svenska

Sänder video- och ljudsignalerna från en extern enhet till
TV:n. Anslut den externa enheten till TV:n med en kom­positkabel som bilden visar.

Norsk

Sender de analoge video- og lydsignalene fra en ekstern
enhet til TV-en. Koble den eksterne enheten til TV-en med
en komposittkabel som vist.

Dansk

Overfører analoge video- og lydsignaler fra en ekstern
enhed til TV’et. Tilslut den eksterne enhed til tv'et med
komponentkablet som vist.

Suomi

Siirtää analogisen video- ja äänisignaalin ulkoisesta lait­teesta televisioon. Liitä ulkoinen laite ja televisio komposiit­tikaapelilla kuvan mukaisesti.

MAKING CONNECTIONS

A-19

MAKING CONNECTIONS

A-20

Headphone connection

(Only EG96**, EF95**)

Headphone

English

Transmits the headphone signal from the TV to an external
device. Connect the external device and the TV with the
headphone as shown.

NOTE

AUDIO menu items are disabled when connecting a

headphone.

Optical Digital Audio Out is not available when

connecting a headphone.

Headphone impedance: 16 Ω
Max audio output of headphone: 0.627 mW to 1.334

mW

Headphone jack size: 0.35 cm

Svenska

Sänder hörlurssignalen från TV:n till en extern enhet. Anslut
den externa enheten och TV:n med hörlurarna så som visas
på bilden.

OBS!

Funktionerna för menyn LJUD avaktiveras vid

anslutning av hörlurar.

Optisk digital ljudutgång är inte tillgänglig då

hörlurar ansluts.

Hörlursimpedans: 16 Ω
Maximal ljuduteffekt för hörlur: 0,627 – 1,334 mW
Hörlurkontakternas storlek: 0,35 cm

(*Not provided)

Norsk

Sender hodetelefonsignalene fra TV til en ekstern enhet.
Koble den eksterne enheten og TV til hodetelefonene som
vist i illustrasjonen nedenfor.

MERK

Elementer i LYD -meny deaktiveres når

hodetelefoner kobles til.

Optisk digital lyd ut vil ikke være tilgjengelig med

hodetelefoner tilkoblet.

Impedans for hodetelefoner: 16 Ω
Maksimal utgangseffekt for hodetelefoner: 0,627 til

1,334 mW

Størrelse på hodetelefonkontakt: 0,35 cm

Dansk

Overfører hovedtelefonsignalet fra TV’et til en ekstern
kilde. Tilslut den eksterne enhed til ernsynet som vist i
illustrationen.

BEMÆRK

LYD -menupunkterne er deaktiverede, når du har

tilsluttet hovedtelefonerne.

Den optiske, digitale lydudgang er ikke tilgængelig,

når hovedtelefonerne er tilsluttet.

Hovedtelefonsimpedans: 16 Ω
Maks. lydoutput for hovedtelefon: 0,627 mW til 1,334

mW

Størrelse på telefonstik: 0,35 cm

Suomi

Siirtää kuulokesignaalin televisiosta ulkoiseen laitteeseen.
Kytke ulkoinen laite ja televisio kuulokekaapelilla seuraavan
kuvan mukaisesti.

HUOMAUTUS

ÄÄNI-valikon nimikkeet ovat poissa käytössä

kuulokeliitännässä.

Optinen digitaalinen äänentoisto ei ole käytössä

kuulokeliitännässä.

Kuulokkeiden impedanssi: 16 Ω
Kuulokkeiden äänen enimmäislähtö: 0,627 mW -

1,334 mW

Kuulokeliitännän koko: 0,35 cm

MAKING CONNECTIONS

A-21

Audio connection

(*Not provided)

OPTICAL

AUDIO IN

Svenska

Använd ett externt ljudsystem som tillbehör istället för den
inbyggda högtalaren.

Digital optisk ljudanslutning

Sänder en digital ljudsignal från TV:n till en extern enhet.
Anslut den externa enheten till TV:n med en optisk ljudka­bel som bilden nedan visar.

SE UPP!

Titta inte in i den optiska porten. Dina ögon kan

skadas av laserstrålen.

Ljud med funktionen ACP (Audio Copy Protection)

kan eventuellt blockera den digitala ljudutgången.

Norsk

Det nnes muligheter for å benytte eksterne lydsystem i
stedet for den integrerte høyttaleren.

Tilkobling av digital optisk lyd

Det digitale lydsignalet blir sendt fra TV til en ekstern
enhet. Koble til den eksterne enheten med TV-en ved hjelp
av den optiske lydkabelen, illustrert nedenfor.

FORSIKTIG

La vær med å titte inn i den optiske utgangsporten.

Dersom du ser på laserstrålen, kan øynene skades.

Funksjonen for lyd med ACP (Audio Copy

Protection) kan blokkere digital lyd ut.

Digital Audio System

English

You may use an external audio system instead of the built­in speaker.

Digital optical audio connection

Transmits a digital audio signal from the TV to an external
device. Connect the external device and the TV with the
optical audio cable as shown.

CAUTION

Do not look into the optical output port. Looking at

the laser beam may damage your vision.

Audio with ACP (Audio Copy Protection) function

may block digital audio output.

Dansk

Du kan bruge en ekstern lydenhed i stedet for den ind­byggede højttaler.

Digital optisk lydtilslutning

Overfører et digitalt lydsignal fra TV’et til en ekstern kilde.
Tilslut den eksterne enhed og TV’et med det optiske lydka­bel som vist i følgende illustration..

FORSIGTIG

Kig ikke ind i den optiske udgangsport. Det kan give

synsskader, hvis du kigger på laserstrålen.

Funktionen Lyd med ACP (lydkopieringsbeskyttelse)

blokerer muligvis for digitalt lydoutput.

MAKING CONNECTIONS

A-22

Suomi

Voit käyttää lisävarusteena hankittavaa ulkoista äänijärjest­elmää sisäisen kaiuttimen sijasta.

Digitaalinen optinen ääniliitäntä

Siirtää digitaalisen äänisignaalin televisiosta ulkoiseen
laitteeseen. Kytke ulkoinen laite televisioon optisella ääni­kaapelilla seuraavan kuvan mukaisesti.

VAARA

Älä katso optiseen lähtöporttiin. Lasersäde saattaa

vahingoittaa näköä.

Jos ääni on ACP (Audio Copy Protection) -suojattu,

se voi estää digitaalisen äänilähdön.

USB connection

(Only EG91**)

(*Not provided)

HDD

HUB

(*Not provided)

USB

(*Not provided)

MAKING CONNECTIONS

A-23

(Only EG92**, EG96**, EF95**)

HUB

HDD

(*Not provided)

(*Not provided)

(*Not provided)

USB

English

Connect a USB storage device such as a USB ash memory,
external hard drive or a USB memory card reader to the TV
and access the Smart Share menu to use various multime­dia les.

NOTE

Some USB Hubs may not work. If a USB device

connected through a USB Hub is not detected,
connect it to the USB IN port on the TV directly.

Connect the external power source if your USB is

needed.

Connecting via USB 3.0 : Some USB device may

not work if it does not meet USB 3.0 standard. In
case, connect it to USB IN 2 or USB IN 3 port. (Only
EG92**, EG96**, EF95**)

Svenska

Anslut en USB-lagringsenhet, t.ex. ett USB-ashminne, en
extern hårddisk eller en USB-minneskortläsare, till TV:n
och öppna SmartShare-menyn för att komma åt olika
multimedialer.

OBS!

Vissa USB-hubbar kanske inte fungerar. Om en

USB-enhet som är ansluten via en USB-hubb inte
identifieras, ansluter du den direkt till USB IN­ingången på tv:n.

Anslut USB-enheten till en extern strömkälla om det

krävs.

Anslutningsguide för USB 3.0: Vissa USB-enheter

kanske inte fungerar om de inte motsvarar USB

3.0-standard. I sådana fall ansluter du via USB IN
2- eller USB IN 3-porten. (Endast EG92**, EG96**,
EF95**)

Norsk

Koble en USB-lagringsenhet, for eksempel USB-ashminne,
ekstern harddisk eller en USB-minnekortleser, til TV-en, og
åpne SmartShare-menyen for å bruke ulike multimedieler.

MERK

Det er ikke sikkert at alle USB-huber vil fungere.

Hvis en USB-enhet tilkoblet via en USB-hub ikke
oppdages, kobler du den direkte til TV-ens USB IN­port.

Koble til en ekstern strømkilde hvis USB-enheten

krever dette.

Veiledning for tilkobling av USB 3.0: Enkelte USB-

enheter fungerer kanskje ikke hvis enheten ikke
møterUSB 3.0-standarder. Koble i så tilfelle enheten
til via USB IN 2- eller USB IN 3-porten. (Kun EG92**,
EG96**, EF95**)

Dansk

Tilslut en USB-lagerenhed, f.eks. en USB-flash-hukommelse,
en ekstern harddisk eller en USB-hukommelseskortlæser, til
TV’et, og få adgang til Smart Share-menuen, hvor du kan

bruge mange forskellige multimediefiler.

BEMÆRK

Nogle USB-hubs fungerer muligvis ikke. Hvis en

tilsluttet USB-enhed, som benytter en USB-hub, ikke
bliver fundet, skal den sluttes direkte til USB IN­porten på tv'et.

Tilslut om nødvendigt den eksterne strømforsyning

til din USB.

Vejledning til tilslutning af USB 3.0: Visse USB-

enheder fungerer ikke korrekt, hvis de ikke opfylder
USB 3.0-standarden. Hvis det er tilfældet, skal du
tilslutte den til USB IN 2- eller USB IN 3-porten. (Kun
EG92**, EG96**, EF95**)

MAKING CONNECTIONS

A-24

Suomi

Kytke televisioon USB-tallennuslaite, kuten USB-Flash-muis­ti, ulkoinen kiintolevy tai USB-muistikortinlukija, ja käytä
multimediatiedostoja SmartShare -valikosta.

HUOMAUTUS

Jotkin USB-jakolaitteet eivät välttämättä toimi. Jos

USB-jakolaitetta käyttävää USB-laitetta ei löydy,
kytke laite suoraan TV:n USB IN-sisääntuloporttiin.

Kytke ulkoinen virtalähde, jos USB on tarpeen.
USB 3.0:n kytkentäohje: Jotkin USB-laitteet eivät

ehkä toimi, jos ne eivät ole USB 3.0 -standardin
mukaisia. Liitä se siinä tapauksessa USB IN 2- tai

USB IN 3 -porttiin. (Vain EG92**, EG96**, EF95**)

CI module connection

PCMCIA CARD SLOT

(*Not provided)

PCMCIA CARD SLOT

English

View the encrypted (pay) services in digital TV mode. To
watch pay services, you need to subscribe and get CI/CI+
card from pay TV operator. This feature depends on pay TV
operator.

NOTE

Check if the CI module is inserted into the PCMCIA

CARD SLOT in the right direction. If the module is
not inserted properly, this can cause damage to the
TV and the PCMCIA CARD SLOT.

If the TV does not display any video and audio when

CI/CI+ CAM is connected, Please contact to pay
service provider which you subscribe.

Svenska

Titta på kanaler med kodad signal (betal-TV) i läget
digital-TV. För att se betal-tv-kanaler måste du prenumerera
och få ett CI/CI+-kort från betal-tv-operatören. Den här
funktionen kan variera beroende på betal-tv-operatör.

OBS!

Kontrollera att CI-modulen sitter åt rätt håll i

kortöppningen för PCMCIA. Om modulen inte sätts i
ordentligt kan TV-apparaten och kortöppningen för
PCMCIA skadas.

Om tv:n saknar bild och ljud när CI/CI+ CAM är

anslutet kan du kontakta betaltjänstoperatören som
du prenumererar på.

MAKING CONNECTIONS

A-25

Norsk

Brukes til å vise krypterte (betalingsbaserte) tjenester i
digital-TV-modus. Hvis du vil se på betalingstjenester, må
du abonnere og skae deg et CI/CI+-kort fra TV-operatøren
din. Denne funksjonen avhenger av TV-operatøren.

MERK

Kontroller om CI-modulen er satt inn riktig vei i

PCMCIA-kortsporet. Hvis modulen ikke er riktig satt
inn, kan den forårsake skade på TV-en og PCMCIA­kortsporet.

Hvis TV-en ikke viser lyd eller bilde når CI/CI+ CAM

er koblet til, kontakter du tjenesteleverandøren du
abonnerer på.

Dansk

Få vist de krypterede (betalings)tjenester i digital
TV-tilstand. For at kunne se betalingstjenester skal du
abonnere på dem og have et CI/CI+-kort fra din udbyder af
betalings-tv. Denne funktion afhænger af din udbyder af
betalings-tv.

BEMÆRK

Kontroller, at CI-modulet er sat i PCMCIA-kortstikket

i den korrekte retning. Hvis modulet ikke er isat
korrekt, kan det forårsage skader på TV’et og
PCMCIA-kortstikket.

Hvis tv'et ikke viser video og lyd, når CI/CI+

CAM er tilsluttet, skal du kontakte udbyderen af
betalingstjenesten, som du abonnerer på.

Euro scart connection

(Use the Scart gender

cable provided

- Depending on model)

(*Not provided)

Suomi

Katsele salattuja (maksullisia) palveluja digitaalisessa
TV-tilassa. Jos haluat katsella maksullisia kanavia, sinun on
hankittava tilaus ja CI/CI+ -kortti TV-palveluiden tarjoajalta.
Tämä toiminto riippuu maksullisen TV-palvelun tarjoajasta.

HUOMAUTUS

Varmista, että CI-moduuli on asetettu PCMCIA-

korttipaikkaan oikeassa suunnassa. Jos moduulia ei
ole asetettu oikein, se voi vahingoittaa televisiota ja
PCMCIA-korttipaikkaa.

Jos TV ei toista videota tai ääntä, kun CI/CI+ CAM

kytketty, ota yhteyttä palveluntarjoajaan, jolta
hankit maksullisen tilauksen.

English

Transmits the video and audio signals from an external
device to the TV set. Connect the external device and the
TV set with the Scart gender cable as shown.

Output

Current

Typ e

input mode

Digital TV

Analogue TV, AV

Component

HDMI

1 TV Out : Outputs Analogue TV or Digital TV signals.

AV1

(TV Out1)

Digital TV

Analogue TV

MAKING CONNECTIONS

A-26

NOTE

Any Euro scart cable used must have a signal shield.
When watching digital TV in 3D imaging mode, only

2D out signals can be output through the SCART
cable.

If you use the Time Machine function on digital TV,

TV out signals cannot be output through the SCART
cable.

Svenska

Sänder video- och ljudsignalerna från en extern enhet till
TV:n. Anslut den externa enheten till TV:n med Euro Scart­kabeln som bilden visar.

Typ av utgång

Aktuellt
insignalsläge

Digital-TV

Analog-TV, AV

Komponent

HDMI

1 TV-utgång: Sänder ut signaler för analog- eller digital-TV.

AV1

(TV-utgång1)

Digital-TV

Analog-TV

OBS!

Om du vill använda dig av en scartanslutning bör

du välja en signalavskärmande scartkabel.

När du tittar på digital-tv i 3D-läget är det endast

2D-signalerna från utgången som kan gå via SCART­kabeln.

Om du använder funktionen Time Machine

på digital-tv kan inte tv-signalerna från
monitorutgången gå via SCART-kabeln.

Norsk

Transmits the video and audio signals from an external
device to the TV set. Connect the external device and the
TV set with the Scart gender cable as shown.

Utgangstype

Gjeldende
modus for
innsignal

Digital-TV

Analog-TV, AV

Komponent

HDMI

1 TV-uttak: Genererer analoge eller digitale TV-signaler.

AV1

(TV-uttak1)

Digital-TV

Analog-TV

MERK

EURO scart-kabelen som brukes, må være

signalskjermet.

Hvis du ser på digital-TV i 3D-modus, kan bare ut-

signaler i 2D sendes via SCART-kabelen.

Hvis du bruker Time Machine-funksjonen på en

digital TV, kan ikke ut-signaler fra TV-en sendes via
SCART-kabelen.

Dansk

Transmits the video and audio signals from an external
device to the TV set. Connect the external device and the
TV set with the Scart gender cable as shown.

Udgangstype

Aktuel
indgangstilstand

Digitalt TV

Analogt TV, AV

Component

HDMI

1 TV ud: udsender analoge eller digitale TV-signaler.

AV1

(TV ud1)

Digitalt TV

Analogt TV

BEMÆRK

Brug et Scart-kabel, der er afskærmet.
Når du ser digitalt tv i 3D-billedtilstand, kan kun

signaler fra 2D-udgangen udsendes gennem SCART­kablet.

Hvis du benytter Time Machine-funktionen på

digitalt tv, kan signaler fra tv-udgangen ikke sendes
ud gennem SCART-kablet.

MAKING CONNECTIONS

A-27

Suomi

Transmits the video and audio signals from an external
device to the TV set. Connect the external device and the
TV set with the Scart gender cable as shown.

Lähdön tyyppi

AV1

(TV-lähtö1)

Nykyinen tulotila

Digitaalinen TV

Analoginen TV, AV

Komponentti

HDMI

1 TV-lähtö: ulostulot analogisen television tai digitaalisen
television signaaleille.

Digitaalinen TV

Analoginen TV

HUOMAUTUS

Kaikkien käytettävien Euro scart -kaapelien on

oltava suojattuja.

Katsottaessa digitelevisiota 3D-tilassa vain

2D-signaalia voidaan lähettää näytöstä SCART­kaapelilla.

Käyttäessäsi Time Machine -toimintoa digitaalisessa

televisiossa signaalia ei voida lähettää televisiosta
SCART-kaapelilla.

English

Connect various external devices to the TV and switch
input modes to select an external device. For more infor­mation on external device’s connection, refer to the manual
provided with each device.
Available external devices are: HD receivers, DVD players,
VCRs, audio systems, USB storage devices, PC, gaming
devices, and other external devices.

NOTE

The external device connection may differ from the

model.

Connect external devices to the TV regardless of the

order of the TV port.

If you record a TV program on a DVD recorder or

VCR, make sure to connect the TV signal input
cable to the TV through a DVD recorder or VCR. For
more information of recording, refer to the manual
provided with the connected device.

Refer to the external equipment’s manual for

operating instructions.

If you connect a gaming device to the TV, use the

cable supplied with the gaming device.

In PC mode, there may be noise associated with the

resolution, vertical pattern, contrast or brightness.
If noise is present, change the PC output to another
resolution, change the refresh rate to another rate or
adjust the brightness and contrast on the PICTURE
menu until the picture is clear.

In PC mode, some resolution settings may not work

properly depending on the graphics card.

If ULTRA HD content is played via PC, the video

or audio may have disruptions intermittently
depending on your PC’s performance. (Depending
on model)

MAKING CONNECTIONS

A-28

Svenska

Anslut olika externa enheter till TV:n och byt inställning­släge för att välja en extern enhet. Mer information om
anslutning av externa enheter nns i manualen för varje
enhet.
Tillgängliga externa enheter är: HD-mottagare, DVD­spelare, videobandspelare, ljudanläggningar, USB-lagring­senheter, datorer, spelenheter och andra externa enheter.

OBS!

Anslutningen för den externa enheten kan skilja sig

från modellen.

Externa enheter kan anslutas till TV:n oberoende av

ordningen på TV:ns portar.

För att spela in ett TV-program på en DVD-

spelare eller videobandspelare måste du se till
att signalkabeln till TV:n går genom en DVD­spelare eller videobandspelare. Mer information
om inspelning finns i manualen till den anslutna
enheten.

Användningsinstruktioner hittar du i

användarhandboken för den externa enheten.

Om du ansluter en spelenhet till TV:n ska du

använda den kabel som följer med spelenheten.

I datorläge kan det uppstå störningar i upplösning,

vertikalt mönster, kontrast eller ljusstyrka. Om det
inträffar störningar, kan du prova med att ändra
datorutgången till en annan upplösning, ändra
uppdateringsfrekvensen till en annan inställning
eller justera ljusstyrka och kontrast på menyn BILD
tills bilden blir tydlig.

I PC-läge kanske inte vissa upplösningsinställningar

fungerar som de ska beroende på grafikkortet.

Om du visar ULTRA HD-material på datorn kan det

hända att bild och ljud hackar beroende på datorns
prestanda. (Beroende på modell)

Norsk

Koble ulike eksterne enheter til TV-en og bytt innsig­nalsmodus for å velge en ekstern enhet. Hvis du vil ha mer
informasjon om tilkobling av eksterne enheter, kan du se
manualen som fulgte med enhetene.
De tilgjengelige eksterne enhetene er: HD-mottakere, DVD­spillere, videospillere, lydsystemer, USB-lagringsenheter,
PC-er, spillenheter og andre eksterne enheter.

MERK

Hvilke eksterne enheter som kan kobles til,

avhenger av modell.

Koble eksterne enheter til TV-en uavhengig av

rekkefølgen på TV-portene.

Hvis du tar opp et TV-program på en DVD-spiller

eller en videospiller, må du koble innsignalkabelen
for TV-signalet til TV-en via en DVD-spiller eller
videospiller. Hvis du vil ha mer informasjon om
opptak, kan du se manualen som fulgte med den
tilkoblede enheten.

Du finner instruksjoner for bruk i brukerhåndboken

for det eksterne utstyret.

Hvis du kobler en spillenhet til TV-en, må du bruke

kabelen som fulgte med spillenheten.

Det kan forekomme støy i forbindelse med

oppløsning, vertikalt mønster, kontrast eller
lysstyrke i PC-modus. Hvis det finnes støy, kan du
endre PC-modusen til en annen oppløsning, endre
oppdateringsfrekvensen eller juster lysstyrken og
kontrasten på menyen BILDE for å få et klart bilde.

I PC-modus er det ikke sikkert at alle

oppløsningsinnstillinger fungerer, avhengig av
skjermkortet.

Hvis innhold i ULTRA HD spilles av på PC-en, kan

det oppstå periodiske forstyrrelser på videoen eller
lyden avhengig av PC-ens ytelse. (Avhengig av
modell)

MAKING CONNECTIONS

A-29

Dansk

Tilslut forskellige eksterne enheder til TV’et, og skift
indgangstilstand for at vælge en ekstern tilstand. Du nder
ere oplysninger om tilslutning af eksterne tilstande i
manualen, der følger med hver enkelt enhed.
Tilgængelige eksterne enheder er følgende: HD-mod­tagere, DVD-afspillere, videoafspillere, lydsystemer,
USB-lagerenheder, PC’er, spilleenheder og andre eksterne
enheder.

BEMÆRK

Tilslutningen af den eksterne enhed varierer,

afhængigt af modellen.

Tilslut eksterne enheder til TV’et, uanset rækkefølgen

på TV-porten.

Hvis du optager et TV-program på en DVD-

eller videooptager, skal du sørge for at forbinde
indgangssignalkablet til TV’et via en dvd- eller
videooptager. Du finder flere oplysninger om
optagelse i den vejledning, der følger med den
tilsluttede enhed.

Se vejledningen til det eksterne udstyr for at få

oplysninger om betjening.

Hvis du tilslutter en spilleenhed til TV’et, skal du

bruge kablet, der følger med spilleenheden.

I PC-tilstand kan der opstå støj tilknyttet opløsning,

lodret mønster, kontrast eller lysstyrke. Hvis der
er støj til stede, skal PC’ens output ændres til en
anden opløsning, opdateringen ændres til en anden
hastighed eller lysstyrken og kontrasten justeres i
menuen BILLEDE, indtil billedet bliver klart.

I PC-tilstand kan visse indstillinger for opløsning

muligvis ikke fungere korrekt afhængigt af
grafikkortet.

Når ULTRA HD-indhold afspilles på din pc, kan video

eller lyd blive afbrudt midlertidigt afhængigt af
pc'ens ydeevne. (Afhængigt af modellen)

Suomi

Kytke ulkoisia laitteita televisioon ja valitse ulkoinen laite
vaihtamalla tulolähdettä. Lisätietoja ulkoisen laitteen
kytkemisestä on kyseisen laitteen käyttöoppaassa.
Hyväksytyt ulkoiset laitteet: HD-vastaanottimet, DVD-soit­timet, videonauhurit, äänijärjestelmät, USB-tallennuslait­teet, tietokoneet, pelilaitteet ja muut ulkoiset laitteet.

HUOMAUTUS

Ulkoisen laitteen kytkentä voi vaihdella mallin

mukaan.

Kytke ulkoiset laitteet televisioon riippumatta TV-

portin järjestyksestä.

Jos tallennat TV-ohjelmaa DVD-tallentimella

tai videonauhurilla, muista kytkeä TV:n
tulosignaalikaapeli DVD-tallentimeen tai
videonauhuriin. Lisätietoja tallentamisesta on
ulkoisen laitteen käyttöoppaassa.

Katso lisätietoja ulkoisen laitteen käyttöoppaasta.
Jos kytket pelilaitteen televisioon, käytä pelilaitteen

mukana toimitettua kaapelia.

PC-tilassa voi esiintyä tarkkuuteen, pystykuvioihin,

kontrastiin tai kirkkauteen liittyviä häiriöitä. Jos
häiriöitä esiintyy, muuta tietokoneen kuvan
resoluutiota ja virkistystaajuutta tai säädä KUVA­valikon kirkkautta ja kontrastia, kunnes kuva on
selkeä.

PC-tilassa jotkin tarkkuusasetukset eivät ehkä toimi

oikein joidenkin näytönohjainten kanssa.

Jos ULTRA HD -sisältöä toistetaan tietokoneessa,

video tai ääni voi keskeytyä satunnaisesti
tietokoneen suorituskyvyn mukaan. (Riippuen
mallista)

www.lg.com

Please read this manual carefully before operating your set and retain it for
future reference.

OWNER’S MANUAL

OLED TV

ENGLISH

ENGLISH

TABLE OF CONTENTS

2

TABLE OF CONTENTS

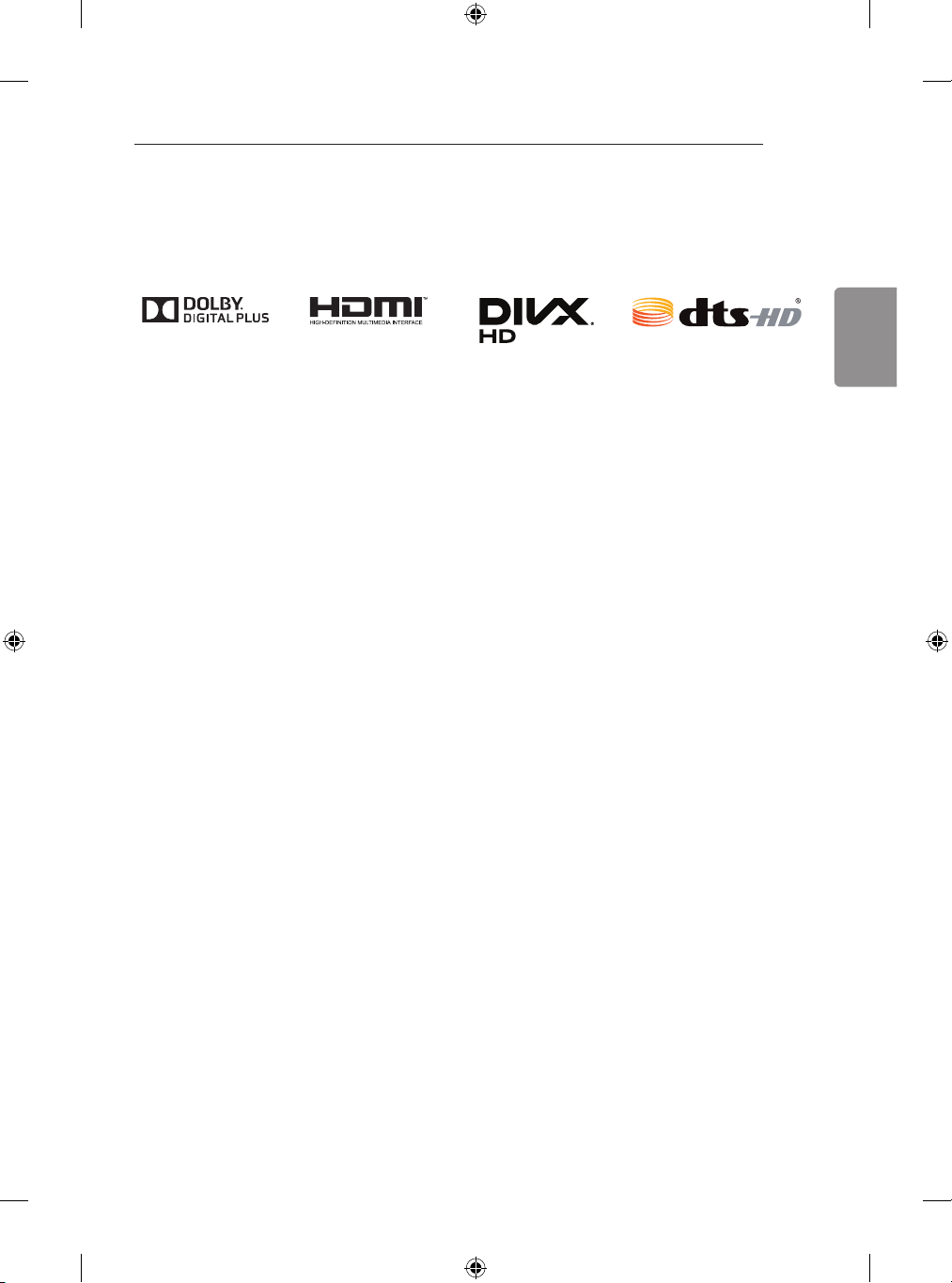

3 LICENSES

3 OPEN SOURCE SOFTWARE

NOTICE INFORMATION

27 MAINTENANCE

27 Cleaning your T V
27 - Screen, frame, cabinet and stand
27 - Power cord

4 SAFETY INSTRUCTIONS

11 - Viewing 3D Imaging

(Only 3D models)

13 INSTALLATION PROCEDURE

14 ASSEMBLING AND

PREPARING

14 Unpacking
16 Separate purchase
17 Parts and buttons
19 - Using the joystick button
20 Lifting and moving the TV
21 Mounting on a table
22 Mounting on a wall

23 MAGIC REMOTE FUNCTIONS

25 Registering magic remote
25 How to use magic remote
26 Precautions to Take when Using the Magic Remote

26 USING THE USER GUIDE

28 TROUBLESHOOTING

28 SPECIFICATIONS

WARNING

yIf you ignore the warning message, you may be

seriously injured or there is a possibility of accident or
death.

CAUTION

yIf you ignore the caution message, you may be

slightly injured or the product may be damaged.

NOTE

yThe note helps you understand and use the product

safely. Please read the note carefully before using the
product.

LICENSES / OPEN SOURCE SOFTWARE NOTICE INFORMATION

ENGLISH

ENGLISH

LICENSES

Supported licenses may dier by model. For more information about licenses, visit www.lg.com.

OPEN SOURCE SOFTWARE NOTICE INFORMATION

To obtain the source code under GPL, LGPL, MPL, and other open source licenses, that is contained in this product, please
visit http://opensource.lge.com.
In addition to the source code, all referred license terms, warranty disclaimers and copyright notices are available for
download.
LG Electronics will also provide open source code to you on CD-ROM for a charge covering the cost of performing such
distribution (such as the cost of media, shipping, and handling) upon email request to [email protected]. This oer is

valid for three (3) years from the date on which you purchased the product.

3

ENGLISH

SAFETY INSTRUCTIONS

4

SAFETY INSTRUCTIONS

Please read these safety precautions carefully before using the product.

WARNING

yDo not place the TV and/or remote control in the following environments:

- A location exposed to direct sunlight

- An area with high humidity such as a bathroom

- Near any heat source such as stoves and other devices that produce heat

- Near kitchen counters or humidifiers where they can easily be exposed to steam or oil

- An area exposed to rain or wind

- Near containers of water such as vases

Otherwise, this may result in re, electric shock, malfunction or product deformation.

yDo not place the product where it might be exposed to dust.

This may cause a fire hazard.

yMains Plug is the TV connecting/disconnecting device to AC mains electric supply. This plug

must remain readily attached and operable when TV is in use.

yDo not touch the power plug with wet hands. Additionally, if the cord pin is wet or covered

with dust, dry the power plug completely or wipe dust off.
You may be electrocuted due to excess moisture.

yMake sure to connect Mains cable to compliant AC mains socket with Grounded earth pin.

(Except for devices which are not grounded on earth.) Otherwise possibility you may be
electrocuted or injured.

yInsert power cable plug completely into wall socket otherwise if not secured completely into

socket, fire ignition may break out.

yEnsure the power cord does not come into contact with hot objects such as a heater.

This may cause a fire or an electric shock hazard.

yDo not place a heavy object, or the product itself, on power cables.

Otherwise, this may result in fire or electric shock.

ENGLISH

SAFETY INSTRUCTIONS

Desiccant

yBend antenna cable between inside and outside building to prevent rain from flowing in.

This may cause water damaged inside the Product and could give an electric shock.

5

yWhen mounting TV onto wall make sure to neatly install and isolate cabling from rear of TV as

to not create possibility of electric shock/fire hazard.

yDo not plug too many electrical devices into a single multiple electrical outlet.

Otherwise, this may result in fire due to over-heating.

yDo not drop the product or let it fall over when connecting external devices.

Otherwise, this may result in injury or damage to the product.

yKeep the anti-moisture packing material or vinyl packing out of the reach of children.

Anti-moisture material is harmful if swallowed. If swallowed by mistake, force the patient to
vomit and visit the nearest hospital. Additionally, vinyl packing can cause suffocation. Keep it
out of the reach of children.

yDo not let your children climb or cling onto the TV.

Otherwise, the TV may fall over, which may cause serious injury.

yDispose of used batteries carefully to ensure that a small child does not consume them.

Please seek Doctor- Medical Attention immediately if child consumes batteries.

yDo not insert any metal objects/conductors (like a metal chopstick/cutlery/screwdriver)

between power cable plug and input Wall Socket while it is connected to the input terminal
on the wall. Additionally, do not touch the power cable right after plugging into the wall
input terminal.
You may be electrocuted.
(Depending on model)

yDo not put or store inflammable substances near the product.

There is a danger of combustion/explosion or fire due to careless handling of the inflammable
substances.

yDo not drop metallic objects such as coins, hair pins, chopsticks or wire into the product, or

inflammable objects such as paper and matches. Children must pay particular attention.
Electrical shock, fire or injury can occur. If a foreign object is dropped into the product,
unplug the power cord and contact the service centre.

ENGLISH

SAFETY INSTRUCTIONS

6

yDo not spray water on the product or scrub with an inflammable substance (thinner or

benzene). Fire or electric shock accident can occur.

yDo not allow any impact, shock or any objects to fall into the unit, and do not drop anything

onto the screen.
You may be injured or the product can be damaged.

yNever touch this product or antenna during a thunder or lighting storm.

You may be electrocuted.

yNever touch the wall outlet when there is leakage of gas, open the windows and ventilate.

It may cause a fire or a burn by a spark.

yDo not disassemble, repair or modify the product at your own discretion.

Fire or electric shock accident can occur.
Contact the service centre for check, calibration or repair.

yIf any of the following occur, unplug the product immediately and contact your local service

centre.

- The product has been impacted by shock

- The product has been damaged

- Foreign objects have entered the product

- The product produced smoke or a strange smell

This may result in fire or electric shock.

yUnplug the TV from AC mains wall socket if you do not intend to use the TV for a long period

of time.
Accumulated dust can cause fire hazard and insulation deterioration can cause electric
leakage/shock/fire.

yApparatus shall not be exposed to dripping or splashing and no objects filled with liquids,

such as vases, shall be placed on the apparatus.

yDo not install this product on a wall if it could be exposed to oil or oil mist.

This may damage the product and cause it to fall.

yIf water enters or comes into contact with TV, AC adapter or power cord please disconnect

the power cord and contact service centre immediately. Otherwise, this may result in electrice
shock or fire.

yOnly use an authorized AC adapter and power cord approved by LG Electronics. Otherwise,

this may result in fire, electric shock, malfunction or product deformation.

yNever Disassemble the AC adapter or power cord. This may result in fire or electric shock.

ENGLISH

SAFETY INSTRUCTIONS

CAUTION

yInstall the product where no radio wave occurs.

yThere should be enough distance between an outside antenna and power lines to keep the

former from touching the latter even when the antenna falls.
This may cause an electric shock.

yDo not install the product on places such as unstable shelves or inclined surfaces. Also avoid

places where there is vibration or where the product cannot be fully supported.
Otherwise, the product may fall or flip over, which may cause injury or damage to the
product.

yIf you install the TV on a stand, you need to take actions to prevent the product from

overturning. Otherwise, the product may fall over, which may cause injury.

yIf you intend to mount the product to a wall, attach standard mounting interface (optional parts) to the back of the

product. When you install the set to use the wall mounting bracket (optional parts), fix it carefully so as not to drop.

yOnly use the attachments / accessories specified by the manufacturer.

yWhen installing the antenna, consult with a qualified service technician. If not installed by a

qualified technician, this may create a fire hazard or an electric shock hazard.

7

yWe recommend that you maintain a distance of at least 2 to 7 times the diagonal screen size

when watching TV.
If you watch TV for a long period of time, this may cause blurred vision.

yOnly use the specified type of battery.

This could cause damage to the remote control.

yDo not mix new batteries with old batteries.

This may cause the batteries to overheat and leak.

yBatteries should not be exposed to excessive heat. For example, keep away from direct sunlight, open fireplace and

electric heaters .

yDo not place non-rechargeable batteries in charging device.

ENGLISH

SAFETY INSTRUCTIONS

8

yMake sure there are no objects between the remote control and its sensor.

ySignal from Remote Control can be interrupted due to external/internal lighting eg Sunlight,

fluorescent lighting.
If this occurs turn off lighting or darken viewing area.

yWhen connecting external devices such as video game consoles, make sure the connecting

cables are long enough.
Otherwise, the product may fall over, which may cause injury or damage the product.

yDo not turn the product On/Off by plugging-in or unplugging the power plug to the wall

outlet. (Do not use the power plug for switch.)
It may cause mechanical failure or could give an electric shock.

yPlease follow the installation instructions below to prevent the product from overheating.

- The distance between the product and the wall should be more than 10cm.

- Do not install the product in a place with no ventilation (e.g., on a bookshelf or in a
cupboard).

- Do not install the product on a carpet or cushion.

- Make sure the air vent is not blocked by a tablecloth or curtain.

Otherwise, this may result in fire.

yTake care not to touch the ventilation openings when watching the TV for long periods as the

ventilation openings may become hot. This does not affect the operation or performance of
the product.

yPeriodically examine the cord of your appliance, and if its appearance indicates damage or deterioration, unplug

it, discontinue use of the appliance, and have the cord replaced with an exact replacement part by an authorized
servicer.

yPrevent dust collecting on the power plug pins or outlet.

This may cause a fire hazard.

yProtect the power cord from physical or mechanical abuse, such as being twisted, kinked,

pinched, closed in a door, or walked upon. Pay particular attention to plugs, wall outlets, and
the point where the cord exits the appliance.

yDo not press strongly upon the panel with a hand or sharp object such as nail, pencil or pen,

or make a scratch on it, as it may causedamage to screen.

ENGLISH

SAFETY INSTRUCTIONS

yAvoid touching the screen or holding your finger(s) against it for long periods of time. Doing

so may produce some temporary or permanent distortion/damage to screen.

9

yWhen cleaning the product and its components, unplug the power first and wipe it with a

soft cloth. Applying excessive force may cause scratches or discolouration. Do not spray with
water or wipe with a wet cloth. Never use glass cleaner, car or industrial shiner, abrasives or
wax, benzene, alcohol etc., which can damage the product and its panel.
Otherwise, this may result in fire, electric shock or product damage (deformation, corrosion
or breakage).

yAs long as this unit is connected to the AC wall outlet, it is not disconnected from the AC power source even if you

turn off this unit by SWITCH.

yWhen unplugging the cable, grab the plug and unplug it, by pulling at the plug. Don’t pull at

the cord to unplug the power cord from the power board, as this could be hazardous.

yWhen moving the product, make sure you turn the power off first. Then, unplug the power

cables, antenna cables and all connecting cables.
The TV set or power cord may be damaged, which may create a fire hazard or cause electric
shock.

yWhen moving or unpacking the product, work in pairs because the product is heavy.

Otherwise, this may result in injury.

yContact the service centre once a year to clean the internal parts of the product.

Accumulated dust can cause mechanical failure.

yRefer all servicing to qualified service personnel. Servicing is required when the apparatus

has been damaged in any way, such as power supply cord or plug is damaged, liquid has
been spilled or objects have fallen into the apparatus, the apparatus has been exposed to
rain or moisture, does not operate normally, or has been dropped.

yIf the product feels cold to the touch, there may be a small “flicker” when it is turned on. This

is normal, there is nothing wrong with product.

yThe panel is a high technology display product with resolution of two million to six million

pixels. You may see tiny black dots and/or brightly coloured dots (white, red, blue or green)
at a size of 1ppm on the panel. This does not indicate a malfunction and does not affect the
performance and reliability of the product.
This phenomenon also occurs in third-party products and is not subject to exchange or
refund.

ENGLISH

SAFETY INSTRUCTIONS

10

yYou may find different brightness and colour of the panel depending on your viewing

position(left/right/top/down).
This phenomenon occurs due to the characteristic of the panel.
product performance, and it is not malfunction.

yDisplaying a still image (e.g., broadcasting channel logo, on-screen menu, scene from a video game or computer

screen) for a prolonged time may cause damage to the screen, resulting in retention of the image, which is known
as image sticking. It can remain for long time or never disappear. The warranty does not cover the product for image
sticking. Avoid displaying a fixed image on your television’s screen for a prolonged period (1 or more hours for OLED).
Also, if you watch the TV at a ratio of 4:3 for a long time, image sticking may occur on the borders of the panel.
This phenomenon also occurs in third-party products and is not subject to exchange or refund.

yGenerated Sound

“Cracking” noise: A cracking noise that occurs when watching or turning off the TV is generated by plastic thermal
contraction due to tempera-ture and humidity. This noise is common for products where thermal deformation is
required. Electrical circuit humming/panel buzzing: A low level noise is generated from a high-speed switching
circuit, which supplies a large amount of current to operate a product. It varies depending on the product.
This generated sound does not affect the performance and reliability of the product.

yDo not use high voltage electrical goods near the TV(e.g. electric mosquito-swatter). This may result in product

malfunction.

It is not related with the

ENGLISH

Viewing 3D Imaging
(Only 3D models)

SAFETY INSTRUCTIONS

11

WARNING

Viewing Environment

yViewing Time

- When watching 3D contents, take 5 - 15 minute breaks every hour. Viewing 3D contents for a long period of time
may cause headache, dizziness, fatigue or eye strain.

Those that have a photosensitive seizure or chronic illness

ySome users may experience a seizure or other abnormal symptoms when they are exposed to a flashing light or

particular pattern from 3D contents.

yDo not watch 3D videos if you feel nausea, are pregnant and/ or have a chronic illness such as epilepsy, cardiac disorder,

or blood pressure disease, etc.

y3D Contents are not recommended to those who suffer from stereo blindness or stereo anomaly. Double images or

discomfort in viewing may be experienced.

yIf you have strabismus (cross-eyed), amblyopia (weak eyesight) or astigmatism, you may have trouble sensing depth

and easily feel fatigue due to double images. It is advised to take frequent breaks than the average adult.

yIf your eyesight varies between your right and left eye, revise your eyesight prior to watching 3D contents.

Symptoms which require discontinuation or refraining from watching 3D contents

yDo not watch 3D contents when you feel fatigue from lack of sleep, overwork or drinking.
yWhen these symptoms are experienced, stop using/watching 3D contents and get enough rest until the symptom

subsides.

- Consult your doctor when the symptoms persist. Symptoms may include headache, eyeball pain, dizziness,
nausea, palpitation, blurriness, discomfort, double image, visual inconvenience or fatigue.

ENGLISH

SAFETY INSTRUCTIONS

12

CAUTION

Viewing Environment

yViewing Distance

- Maintain a distance of at least twice the screen diagonal length when watching 3D contents. If you feel discomfort
in viewing 3D contents, move further away from the TV.

Viewing Age

yInfants/Children

- Usage/ Viewing 3D contents for children under the age of 6 are prohibited.

- Children under the age of 10 may overreact and become overly excited because their vision is in development (for
example: trying to touch the screen or trying to jump into it. Special monitoring and extra attention is required for
children watching 3D contents.

- Children have greater binocular disparity of 3D presentations than adults because the distance between the eyes
is shorter than one of adults. Therefore they will perceive more stereoscopic depth compared to adults for the
same 3D image.

yTeenagers

- Teenagers under the age of 19 may react with sensitivity due to stimulation from light in 3D contents. Advise them
to refrain from watching 3D contens for a long time when they are tired.

yElderly

- The elderly may perceive less 3D effect compared to the youth. Do not sit closer to the TV than the recommended
distance.

Cautions when using the 3D glasses

yMake sure to use LG 3D glasses. Otherwise, you may not be able to view 3D videos properly.
yDo not use 3D glasses instead of your normal glasses, sunglasses or protective goggles.
yUsing modified 3D glasses may cause eye strain or image distortion.
yDo not keep your 3D glasses in extremely high or low temperatures. It will cause deformation.
yThe 3D glasses are fragile and are easily scratched. Always use a soft, clean piece of cloth when wiping the lenses. Do

not scratch the lenses of the 3D glasses with sharp objects or clean/wipe them with chemicals.

ENGLISH

INSTALLATION PROCEDURE

13

NOTE

yImage shown may differ from your TV.
yYour TV’s OSD (On Screen Display) may differ slightly from that shown in this manual.
yThe available menus and options may differ from the input source or product model that you are using.
yNew features may be added to this TV in the future.
yThe TV can be placed in standby mode in order to reduce the power consumption. And the TV should be turned off

if it will not be watched for some time, as this will reduce energy consumption.

yThe energy consumed during use can be significantly reduced if the level of brightness of the picture is reduced,

and this will reduce the overall running cost.

INSTALLATION PROCEDURE

1 Open the package and make sure all the accessories are included.
2 Attach the stand to the TV set.
3 Connect an external device to the TV set.
4 Make sure the network connection is available. You can use the TV network functions only when the network

connection is made.

* If the TV is turned on for the first time after it was shipped from the factory, initialization of the TV may take a few

minutes.

ASSEMBLING AND PREPARING

ENGLISH

Magic remote,
Batteries (AA)

(See p. 23)

Component gender cable

(See p. A-13)

Stand Screw

6 EA, M4 x L14
(Only 55EF95**)
(See p. A-6, A-)

Stand assy
(Stand Body / Stand
Base)

(Only 65EG96**)
(See p. A-4)

<

14

ASSEMBLING AND PREPARING

Unpacking

Check your product box for the following items. If there are any missing accessories, contact the local dealer where you
purchased your product. The illustrations in this manual may dier from the actual product and item.

CAUTION

yDo not use any unapproved items to ensure the safety and product life span.
yAny damages or injuries by using unapproved items are not covered by the warranty.
ySome models have a thin film attached on to the screen and this must not be removed.

NOTE

yThe items supplied with your product may vary depending on the model.
yProduct specifications or contents of this manual may be changed without prior notice due to upgrade of product

functions.

yFor an optimal connection, HDMI cables and USB devices should have bezels less than 10 mm thick and 18 mm

width. Use an extension cable that supports USB 2.0 if the USB cable or USB memory stick does not fit into your TV’s
USB port.

*A < 10 mm

18 mm

*B

yUse a certified cable with the HDMI logo attached.
yIf you do not use a certified HDMI cable, the screen may not display or a connection error may occur. (Recommended

HDMI Cable Types)

- High-Speed HDMI ® / ™Cable (3m or less)

- High-Speed HDMI® / ™ Cable with Ethernet (3m or less)

15

ENGLISH

ASSEMBLING AND PREPARING

Magic remote,
Batteries (AA)

(See p. 23)

Component gender cable

(See p. A-17)

Stand Screw

5 EA, M4 x L14
(Only 55EF95**)
8 EA, M4 x L14
(Only 65EF95**)
(See p. A-7, A-9)

Owner’s manual Cinema 3D glasses

Composite gender cable

(See p. A-17, A-18)

Stand assy
(Stand body / stand
base)

(Only 55EG91**)
(See p. A-3)

The number of 3D glasses
may dier depending on
the model or country.

Scart gender cable

(Depending on model)
(See p. A-25)

Stand assy
(Stand body / stand
base)

(Only 55EG92**)
(See p. A-4)

Cable Holder

(See p. A-10)

Stand Screw

4 EA, M4 x L20
(Only 55EG91**)
5 EA, M4 x L20
(Only 55EG92**,
55EG96**)
8 EA, M4 x L20
(Only 65EG96**)
(See p. A-3, A-4, A-6)

Stand Assy
(Stand Body / Stand
Base)

(Only 55EG96**)
(See p. A-4)

Stand Assy
(Stand Body / Stand
Base)

(Only 65EG96**)
(See p. A-5)

Stand Assy
(Stand Body / Stand
Base)

(Only 55EF95**)
(See p. A-7)

Stand assy
(Stand body / stand
base)

(Only 65EF95**)
(See p. A-8)

ENGLISH

ASSEMBLING AND PREPARING

16

Separate purchase

Separate purchase items can be changed or modied for quality improvement without any notication.
Contact your dealer to buy these items.
These devices only work with certain models.

AG-F***

Cinema 3D Glasses

LG Audio Device

Compatibility

AG-F***

Cinema 3D Glasses

AN-MR600

Magic Remote

AN-VC550

Smart Camera

AG-F***DP

Dual Play Glasses

LG Audio Device •

The model name or design may be changed depending on the upgrade of product functions, manufacturer’s circum­stances or policies.

AN-MR600

Magic Remote

AN-VC550

Smart Camera

EG91**, EG92**, EG96**, EF95**

•

•

•

•

AG-F***DP

Dual Play Glasses

ENGLISH

Parts and buttons

Screen

ASSEMBLING AND PREPARING

17

B type : EG92**A type : EG91**

Screen

Speakers

Joystick Button

2

Joystick Button

Remote Control Sensor

Intelligent Sensor
(Depending on model)

1

Standby Light

C type : EG96** D type : EF95**

Screen

Speakers

2

Speakers

Remote Control Sensor

Intelligent Sensor
(Depending on model)

Standby Light

Speakers

1

Screen

Joystick Button

2

Remote Control Sensor

Intelligent Sensor
(Depending on model)

1

Joystick Button

LG Logo Light

2

Remote Control Sensor

Intelligent Sensor
(Depending on model)

LG Logo Light

1

ASSEMBLING AND PREPARING

ENGLISH

18

1 Intelligent Sensor - Adjusts the image quality and brightness based on the surrounding environment. (Depending on

model)

2 Joystick Button - This button is located below the TV screen.

NOTE

yYou can set the LG Logo Light or Standby Light to on or off by selecting GENERAL in the main menus. (Depending

on model)

ASSEMBLING AND PREPARING

ENGLISH

Using the joystick button

You can simply operate the TV functions, pressing or moving the joystick button up, down, left or right.

Basic Functions

19

Power On

Power O

Volume Control

Programmes Control

When the TV is turned o, place your nger on the joystick button
and press it once and release it.

When the TV is turned on, place your nger on the joystick button
and press it once for a few seconds and release it.
All running apps will close, and any recording in progress will stop.

If you place your nger over the joystick button and move it left or
right, you can adjust the volume level you want.

If you place your nger over the joystick button and move it up or
down, you can scrolls through the saved programmes you want.

NOTE

• When your nger over the joystick button and push it to the up, down, left or right, be careful not to press the
joystick button. If you press the joystick button rst, you may not be able to adjust the volume level and saved
programmes.

Adjusting the Menu

When the TV is turned on, press the joystick button one time. You can adjust the Menu items moving the joystick button
up, down, left or right.

Turns the power o.

Clears on-screen displays and returns to TV viewing.

Changes the input source.

Accesses the Quick Settings.

ENGLISH

ASSEMBLING AND PREPARING

ENGLISH

Mounting on a table

(Image shown may dier from your TV.)

1 Lift and tilt the TV into its upright position on a table.

- Leave a 10 cm (minimum) space from the wall for
proper ventilation.

10 cm

2 Connect the power cord to a wall outlet.

yDo not place the TV near or on sources of heat, as

this may result in fire or other damage.

CAUTION

20

Lifting and moving the TV

Please note the following advice to prevent the TV from
being scratched or damaged and for safe transportation
regardless of its type and size.

CAUTION

yAvoid touching the screen at all times, as this may

result in damage to the screen.

yIt is recommended to move the TV in the box or

packing material that the TV originally came in.

yBefore moving or lifting the TV, disconnect the power

cord and all cables.

yWhen holding the TV, the screen should face away from

you to avoid damage.

yHold the top and bottom of the TV frame firmly. Make

sure not to hold the transparent part, speaker, or
speaker grill area.

yWhen transporting a large TV, there should be at least 2

people.

yWhen transporting the TV by hand, hold the TV as

shown in the following illustration.

yWhen transporting the TV, do not expose the TV to jolts

or excessive vibration.

yWhen transporting the TV, keep the TV upright, never

turn the TV on its side or tilt towards the left or right.

yDo not apply excessive pressure to cause flexing/

bending of frame chassis as it may damage screen.

yBe sure to keep your TV upright instead of laying or

tilting it while moving the TV.

yWhen handling the TV, be careful not to damage the

protruding joystick button.

ASSEMBLING AND PREPARING

21

Mounting on a table

(Image shown may di er from your TV.)

1 Lift and tilt the TV into its upright position on a table.

- Leave a 10 cm (minimum) space from the wall for
proper ventilation.

10 cm

10 cm

5 cm

10 cm

10 cm

10 cm

Securing the TV to a wall

(This feature is not available for all models.)

To use the desk-type stand safely, make sure to securely
attach it to a wall.

1 Insert and tighten the eye-bolts, or TV brackets and

bolts on the back of the TV.

- If there are bolts inserted at the eye-bolts position,
remove the bolts first.

2 Mount the wall brackets with the bolts to the wall.

Match the location of the wall bracket and the eye­bolts on the rear of the TV.

3 Connect the eye-bolts and wall brackets tightly with a

sturdy rope.
Make sure to keep the rope horizontal with the  at
surface.

ENGLISH

ENGLISH

2 Connect the power cord to a wall outlet.

CAUTION

yDo not place the TV near or on sources of heat, as

this may result in fire or other damage.

CAUTION

yMake sure that children do not climb on or hang on

the TV.

NOTE

yUse a platform or cabinet that is strong and large

enough to support the TV securely.

yBrackets, bolts and ropes are not provided. You can

obtain additional accessories from your local dealer.

ENGLISH

ASSEMBLING AND PREPARING

A

C

B

A

C

B

22

Mounting on a wall

Attach an optional wall mount bracket at the rear of the TV
carefully and install the wall mount bracket on a solid wall
perpendicular to the oor. When you attach the TV to other
building materials, please contact qualied personnel.
LG recommends that wall mounting be performed by a
qualied professional installer.

10 cm

10 cm

10 cm

10 cm

Make sure to use screws and wall mount bracket that meet
the standard. Standard dimensions for the wall mount kits
are described in the following table.

Separate purchase(Wall Mounting Bracket)

Model

A x B x C
(mm)

55EG91**
55EG92**
55EG96**

200 x 340 x 195

65EG96**

55/65EF95**

200 x 330 x 120

CAUTION

yDisconnect the power first, and then move or

install the TV. Otherwise electric shock may occur.

yIf you install the TV on a ceiling or slanted wall, it

may fall and result in severe injury.
Use an authorized LG wall mount and contact the
local dealer or qualified personnel.

yDo not over tighten the screws as this may cause

damage to the TV and void your warranty.

yUse the screws and wall mounts that meet the

standard. Any damages or injuries by misuse or
using an improper accessory are not covered by
the warranty.

NOTE

yUse the screws that are listed on the standard screw

specifications.

yThe wall mount kit includes an installation manual

and necessary parts.

yThe wall mount bracket is not provided. You can

obtain additional accessories from your local dealer.

yThe length of screws may differ depending on the

wall mount. Make sure to use the proper length.

yFor more information, refer to the manual supplied

with the wall mount.

Standard
screw
Number of
screws

M6

4

OTW150

Wall mount
bracket

ENGLISH

MAGIC REMOTE FUNCTIONS

6

mno

9

wxyz

3

def

2

abc

1

. @

4

ghi

8

tuv

7

pqrs

0

5

jkl

GUIDE

LIST

INFO

EXIT

TEXT

T.OPT

SUBT.

23

MAGIC REMOTE FUNCTIONS

When the message “Magic Remote battery is low. Change the battery.” is displayed, replace the battery.
To replace batteries, open the battery cover, replace batteries (1.5 V AA) matching and ends to the label inside the
compartment, and close the battery cover. Be sure to point the remote control toward the remote control sensor on the TV.
To remove the batteries, perform the installation actions in reverse.

CAUTION

yDo not mix old and new batteries, as this may damage the remote control.

(POWER) Turns the TV on or o.

(INPUT) Changes the input source.

* Pressing and holding the button displays all the lists of external inputs.
Number buttons Enters numbers.

Accesses the saved programmes list.

(Space) Opens an empty space on the screen keyboard.

Views the information of the current programmes and screen.

Adjusts the volume level.
P Scrolls through the saved programmes.
(MUTE) Mutes all sounds.

* By pressing and holding the button, audio descriptions function will be
enabled. (Depending on model)

(HOME) Accesses the Home menu.

(BACK) Returns to the previous screen.

Clears on-screen displays and returns to last input viewing.

ENGLISH

6

mno

9

wxyz

3

def

2

abc

1

. @

4

ghi

8

tuv

7

pqrs

0

5

jkl

GUIDE

LIST

INFO

EXIT

TEXT

T.OPT

SUBT.

MAGIC REMOTE FUNCTIONS

24

Wheel (OK) Press the center of the Wheel button to select a menu. You can

change programmes by using the wheel button.

Navigation buttons (up/down/left/right)

Press the up, down, left or right button to scroll the menu.
If you press buttons while the pointer is in use, the pointer will disappear
from the screen and Magic Remote will operate like a general remote control.
To display the pointer on the screen again, shake Magic Remote to the left and
right.

Shows programme guide.

(Screen Remote) Displays the Screen Remote.

*Accesses the Universal Control Menu. (Depending on model)

Used for viewing 3D video. (Depending on model)

(Voice recognition)

(Depending on model)
Network connection is required to use the voice recognition function.

1. Press the voice recognition button.

2. Speak when the voice display window appears on the TV screen.

yUse the Magic Remote no further than 10 cm from your face.
yThe voice recognition may fail when you speak too fast or too slowly.
y The recognition rate may vary depending on the user’s characteristics (voice,

pronunciation, intonation, and speed) and the environment (noise and TV
volume).

(Q. Settings) Accesses the Quick Settings.

* Pressing and holding the button displays the Advanced menu.
Coloured buttons These access special functions in some menus.

( : Red, : Green, : Yellow, : Blue)

TELETEXT buttons( , ) These buttons are used for teletext.

Recalls your preferred subtitle in digital mode.

ENGLISH

MAGIC REMOTE FUNCTIONS

HOME

25

Registering magic remote

How to register the magic remote

To use the Magic Remote, rst pair it
with your TV.

(Wheel)

How to deregister the magic remote

(BACK)

(Home)

1 Put batteries into the Magic Remote

and turn the TV on.

2 Point the Magic Remote at your TV

and press the Wheel (OK) on the
remote control.

* If the TV fails to register the Magic

Remote, try again after turning the TV
o and back on.

Press the (BACK) and (HOME)
buttons at the same time, for ve
seconds, to unpair the Magic Remote
with your TV.

* Pressing and holding the button

will let you cancel and re-register Magic
Remote at once.

How to use magic remote

yShake the Magic Remote slightly

to the right and left or press
(HOME), (INPUT), buttons
to make the pointer appear on the
screen.
(In some TV models, the pointer will
appear when you turn the Wheel

(OK) button.)

y If the pointer has not been used for

a certain period of time or Magic
Remote is placed on a flat surface,
then the pointer will disappear.

y If the pointer is not responding

smoothly, you can reset the pointer
by moving it to the edge of the
screen.

y The Magic Remote depletes

batteries faster than a normal remote
due to the additional features.

ENGLISH

MAGIC REMOTE FUNCTIONS / USING THE USER GUIDE

ENGLISH

26

Precautions to Take when
Using the Magic Remote

yUse the remote control within the specified range

(within 10 m).
You may experience communication failures when
using the device outside the coverage area or if there
are obstacles within the coverage area.

yYou may experience communication failures depending

on the accessories.
Devices such as a microwave oven and wireless LAN
operate in the same frequency band (2.4 GHz) as the
Magic Remote. This may cause communication failures.

yThe Magic Remote may not work properly if a wireless

router (AP) is within 1 meter of the TV.
Your wireless router should be more than 1 m away
from the TV.

yDo not disassemble or heat the battery.
yDo not drop the battery. Avoid extreme shocks to the

battery.

yInserting the battery in the wrong way may result in

explosion.

USING THE USER GUIDE

User Guide allows you to more easily access the detailed TV
information.

1 Press the (Home) button to access the Home

menu.

2 Select User Guide and press the Wheel(OK)

button.



ENGLISH

MAINTENANCE

ENGLISH

MAINTENANCE

Cleaning your TV

Clean your TV regularly to keep the best performance and to extend the product lifespan.

CAUTION

yMake sure to turn the power off and disconnect the power cord and all other cables first.
yWhen the TV is left unattended and unused for a long time, disconnect the power cord from the wall outlet to

prevent possible damage from lightning or power surges.

Screen, frame, cabinet and stand

yTo remove dust or light dirt, wipe the surface with a dry, clean, and soft cloth.
yTo remove major dirt, wipe the surface with a soft cloth dampened in clean water or a diluted mild detergent. Then

wipe immediately with a dry cloth.

CAUTION

yAvoid touching the screen at all times, as this may result in damage to the screen.
yDo not push, rub, or hit the screen surface with your fingernail or a sharp object, as this may result in scratches and

image distortions.

yDo not use any chemicals as this may damage the product.
yDo not spray liquid onto the surface. If water enters the TV, it may result in fire, electric shock, or malfunction.

27

Power cord

Remove the accumulated dust or dirt on the power cord regularly.

TROUBLESHOOTING / SPECIFICATIONS

ENGLISH

0197

28

TROUBLESHOOTING

Problem Solution

Cannot control the
TV with the remote
control.

No image display and
no sound is produced.

The TV turns o sud­denly.

When connecting to
the PC (HDMI/DVI),
‘No signal’ or ‘Invalid
Format’ is displayed.

yCheck the remote control sensor on the product and try again.
yCheck if there is any obstacle between the product and the remote control.
yCheck if the batteries are still working and properly installed ( to , to ).

yCheck if the product is turned on.
yCheck if the power cord is connected to a wall outlet.
yCheck if there is a problem in the wall outlet by connecting other products.

yCheck the power control settings. The power supply may be interrupted.
yCheck if the Automatic Standby (Depending on model) / Sleep Timer / Timer Power off

feature is activated in the TIMERS settings.

yIf there is no signal while the TV is on, the TV will turn off automatically after 15 minutes of

inactivity.

yTurn the TV off/on using the remote control.
yReconnect the HDMI cable.
yRestart the PC with the TV on.

SPECIFICATIONS

(Only EG91**, EG92** EG96**, EF95**)

Wireless module(LGSBW41) Specications

Wireless LAN Bluetooth

Standard IEEE 802.11a/b/g/n Standard Bluetooth Version 4.0

Frequency Range

2400 to 2483.5 MHz

5150 to 5250 MHz

5725 to 5850 MHz (for Non EU)

Frequency Range 2400 to 2483.5 MHz

Output Power
(Max.)

yBecause band channel used by the country could be different, the user can not change or adjust the operating

frequency and this product is set for the regional frequency table.

yThis device should be installed and operated with minimum distance 20 cm between the device and your body. And

this phrase is for the general statement for consideration of user environment.

802.11a: 13 dBm

802.11b: 15 dBm

802.11g: 14 dBm

802.11n - 2.4 GHz: 16 dBm

802.11n - 5 GHz: 16 dBm

Output Power
(Max.)

10 dBm or Lower

www.lg.com

Läs den här handboken noggrant innan du använder produkten och spara
den för framtida bruk.

HANDBOK

OLED-TV

SVENSKA

INNEHÅLLSFÖRTECKNING

SVENSKA

2

INNEHÅLLSFÖRTECKNING

3 LICENSER

3 INFORMATION OM

PROGRAMVARA MED ÖPPEN

27 SKÖTSEL

27 Rengöra TV:n
27 - Skärm, ram, skåp och stativ
27 - Strömkabel

KÄLLKOD

28 FELSÖKNING

4 SÄKERHETSFÖRESKRIFTER

11 - Visa 3D-bilder

(endast för 3D-modeller)

28 SPECIFIKATIONER

13 INSTALLATION

SANVISNINGAR

14 MONTERA OCH FÖRBEREDA

14 Uppackning
16 Köpa separat
17 Delar och knappar
19 - Använda joystickknappen
20 Lyfta och flytta TV:n
21 Placera TV:n på ett bord
22 Montering på vägg

23 DEN MAGISKA

FJÄRRKONTROLLENS
FUNKTIONER

25 Registrera den magiska fjärrkontrollen
25 Så här använder du den magiska fjärrkontrollen
26 Att tänka på när du använder den magiska

fjärrkontrollen

VARNING

yOm du ignorerar varningstexten kan du råka ut för en

olycka och skada dig allvarligt.

SE UPP!

yOm du ignorerar varningstexten kan du få lättare

skador, eller så kan produkten skadas.

26 ANVÄNDA

ANVÄNDARHANDBOKEN

Obs!

yAnmärkningen hjälper dig att förstå och använda

produkten på ett säkert sätt. Läs anmärkningen
noggrant innan du använder produkten.

LICENSER / INFORMATION OM PROGRAMVARA MED ÖPPEN KÄLLKOD

SVENSKA

SVENSKA

LICENSER

Vilka licenser som kan användas varierar beroende på modellen. Mer information om de olika licenserna nns på www.
lg.com.

INFORMATION OM PROGRAMVARA MED ÖPPEN
KÄLLKOD

På webbplatsen http://opensource.lge.com kan du hämta källkoden för GPL, LGPL, MPL och andra öppna källkod-licenser
som ingår för den här produkten. Förutom källkoden kan du även hämta alla tillhörande licensvillkor, samt information om
garantifriskrivning och upphovsrätt.
Det nns en CD-ROM-skiva med öppen källkod som du kan köpa från LG Electronics till självkostnadspris (inkl. mediakost­nad, frakt och hanteringskostnader). Gör din beställning till LG Electroncis via e-post på o[email protected]: Erbjudandet
gäller i tre (3) år från produktens inköpsdatum.

3

SÄKERHETSFÖRESKRIFTER

SVENSKA

4

SÄKERHETSFÖRESKRIFTER

Läs säkerhetsföreskrifterna noggrant innan du använder produkten.

VARNING

yPlacera inte TV:n och fjärrkontrollen i följande omgivningar:

En plats med direkt solljus

-

En plats med hög fuktighet, t.ex. ett badrum

-

I närheten av en värmekälla, t.ex. en spis, och andra apparater som genererar värme

-

Nära diskbänkar eller luftfuktare där de lätt kan utsättas för ånga eller olja

-

En plats med regn och vind

-

Nära behållare med vatten, t.ex. vaser

-

Annars nns risk för brand, elektriska stötar eller tekniska fel.

yPlacera inte produkten där den kan utsättas för damm.

Detta medför risk för brand.

yKontakten till eluttaget används för bortkoppling. Kontakten måste alltid vara fullt

fungerande.

yRör aldrig nätkontakten med våta händer. Torka genast av hela nätsladden noga om

stickkontakten blir blöt eller täckt av damm.
Annars kan du få livshotande elektriska stötar på grund av fukten.

yAnslut nätkabeln till ett jordat uttag. (Med undantag för apparater som inte är jordade.)

Annars kan du få livsfarliga elektriska stötar.

yAnslut nätkabeln noga så den inte glappar.

Om kabeln glappar kan eldsvåda uppstå.

yKontrollera att strömsladden inte kommer i kontakt med varma föremål som element.

Detta ökar risken för brand och elektriska stötar.

yPlacera inte tunga föremål eller själva produkten på strömsladdar.

Detta kan resultera i eldsvåda eller elektriska stötar.

SÄKERHETSFÖRESKRIFTER

SVENSKA

Desiccant

yBöj antennkabeln längs med husfasaden, så nära som möjligt, för att förhindra att regn läcker

in.
Annars kan det uppstå vattenskador inuti produkten vilket kan leda till elektriska stötar.

yNär du monterar en TV på väggen ska du se till du inte installerar den genom att hänga

ström- och signalkablar på baksidan av den.
Detta kan orsaka eldsvåda eller elektriska stötar.

5

yAnslut inte för många elektriska apparater till en och samma förgreningsdosa.

Detta kan leda till att eldsvåda uppstår på grund av överhettning.

ySe till att inte tappa eller välta produkten när du ansluter externa enheter.

Det kan resultera i personskador eller skador på produkten.

yFörvara torkmedel, plast och annat förpackningsmaterial utom räckhåll för barn.

Antifuktmaterial är skadligt vid förtäring. Vid oavsiktlig förtäring ska du tvinga patienten att
kräkas och sedan besöka närmaste sjukhus. Plastemballaget kan dessutom orsaka kvävning.
Förvaras utom räckhåll för barn.

yLåt inte barn klättra eller hänga på TV:n.

Då kan TV:n ramla och detta kan orsaka allvarliga skador.

yKassera använda batterier noggrant så att barn inte kommer åt att äta dem.

Om detta händer ska du omedelbart ta barnet till en läkare.

ySätt inte in en strömledande produkt (som metallbestick) i ena änden av strömkabeln medan

den andra änden är ansluten till ingången i väggen. Rör inte heller strömkabeln direkt efter
att du anslutit den till ingången i väggen.
Då kan du få elektriska stötar.
(Beroende på modell)

yDu bör inte ställa eller förvara brandfarliga ämnen i närheten av produkten.

Vårdslös hantering av brandfarliga ämnen innebär risk för explosion eller eldsvåda.

ySe till att metallföremål som mynt, hårnålar och gem inte kan falla ner i produkten. Var också

försiktig med lättantändliga föremål som papper eller tändstickor. Barn måste vara extra
försiktiga.
Elektriska stötar, eldsvåda eller skador kan inträffa. Om ett främmande föremål hamnar i
produkten kopplar du från strömsladden och kontaktar servicecenter.

SÄKERHETSFÖRESKRIFTER

SVENSKA

6

ySpreja inte vatten på produkten och gnugga inte brandfarliga vätskor på den (som thinner

eller bensen). Det kan leda till elektriska stötar eller eldsvåda.

ySkydda produkten från stötar, se till att inte något objekt ramlar in i produkten eller på

skärmen.
Du eller produkten kan skadas.

yMontera inte produkten på väggen om den kan komma att exponeras för olja eller oljestänk.

Det kan skada produkten och få den att falla ned.

yVidrör aldrig denna produkt under åskväder.

Då kan du få elektriska stötar.

yRör aldrig vid vägguttaget vid gasläckor. Öppna fönstren och vädra.

Eldsvådor eller brännskador kan uppstå på grund av gnistor.

yTa inte själv isär produkten. Försök inte heller att reparera eller modifiera den på egen hand.

Det kan leda till elektriska stötar eller eldsvåda.
Kontakta servicecentret vid kontroll, finjustering eller reparation.

yOm något av följande inträffar kopplar du ur produkten och kontaktar ett lokalt servicecenter.

Produkten har utsatts för stötar

-

Produkten har skadats

-

Främmande föremål har kommit in i produkten

-

Det kom rök eller konstig lukt från produkten

-

Detta kan resultera i eldsvåda eller elektriska stötar.

yDra ur nätkabeln om du vet att du inte kommer att använda produkten under en längre tid.

Ansamlat damm kan orsaka eldsvåda, och försämrad isolering kan leda till krypströmmar,
kortslutning eller eldsvåda.

yProdukten får inte utsättas för vatten (droppar eller stänk). Placera inte föremål som innehåller

vätska, t.ex. vaser, på apparaten.

yOm vatten eller ett annat ämne hamnar i produkten (t.ex. en nätadapter, strömsladd, TV),

koppla från strömsladden och kontakta servicecentret omedelbart. Det kan leda till brand
och elektriska stötar.

yAnvänd endast en auktoriserad nätadapter och strömsladd som har godkänts av LG

Electronics. Annars finns risk for brand, elektriska stötar eller tekniska fel.

yMontera aldrig isär nätadaptern eller strömsladden. Det kan orsaka brand och elektriska

stötar.

SÄKERHETSFÖRESKRIFTER

SVENSKA

SE UPP!

yInstallera produkten på en plats där det inte förekommer radiovågor.

yAvståndet mellan utomhusantennen och eventuella kraftledningar ska vara tillräckligt stort

så att antennen inte nuddar kraftledningarna om den faller.
Ett för kort avstånd medför risk för elektriska stötar.

yInstallera inte produkten på platser som instabila hyllor eller lutande ytor. Undvik också

platser där det finns vibrationer eller där produkten inte har ordentligt stöd.
Annars kan produkten falla eller välta vilket kan orsaka personskada eller skada på produkten.

yOm du installerar TV:n på ett stativ måste den monteras på ett säkert sätt så att den inte kan

välta. Om produkten välter kan det orsaka allvarliga skador.

yOm du tänker montera apparaten på en vägg fäster du ett standardväggmonteringsfäste (valfri modell) på

apparatens baksida. När du installerar TV:n med hjälp av väggmonteringsfästet (valfri modell) ska du sätta fast det
ordentligt så att det inte ramlar ner.

yAnvänd endast tillbehör som angivits av tillverkaren.

yKontakta en kvalificerad serviceperson när du installerar antennen.

På så sätt minimeras risken för brand eller elektriska stötar.

7

yVi rekommenderar att du håller ett avstånd på minst två till sju gånger den diagonala

skärmstorleken när du tittar på TV.
Om du tittar på TV under lång tid kan du börja se suddigt.

yAnvänd enbart angiven typ av batteri.

Annars kan fjärrkontrollen gå sönder.

yBlanda inte gamla och nya batterier.

Detta kan leda till att batterierna överhettas och läcker.

yBatterier ska inte utsättas för stark värme, så utsätt dem inte för direkt solljus, och håll dem på avstånd från öppen eld

och element.

yAnvänd ENDAST återuppladdningsbara batterier i laddaren.

SÄKERHETSFÖRESKRIFTER

SVENSKA

8

yKontrollera att det inte finns några föremål mellan fjärrkontrollen och sensorn.

ySignalen från fjärrkontrollen kan störas av solljus eller annat starkt ljus. I så fall ska du göra det

mörkare i rummet.

yKontrollera produktens sladdar regelbundet, och om utseendet visar på skador eller nedbrytning kopplar du från

den, slutar att använda den och får sladden ersatt med exakt samma ersättningsprodukt från en auktoriserad
återförsäljare.

ySe till att anslutningskablarna är tillräckligt långa vid anslutning av externa enheter som t.ex

spelkonsoler.
Annars kan produkten ramla vilket kan orsaka personskada eller skada på produkten.

yAnvänd inte stickproppen för att knäppa på eller stänga av apparaten. (Använd inte

strömkabeln som kontakt.)
Det kan orsaka mekaniska fel eller leda till elektriska stötar.

yFölj installationsanvisningarna nedan för att förhindra att produkten överhettas.

Avståndet mellan apparat och vägg bör vara minst 10 cm.

-

Installera inte produkten på en plats som saknar ventilation (t.ex. i en bokhylla eller ett

-

skåp).
Installera inte produkten på en matta eller en dyna.

-

Se till att luftventilen inte blockeras av en duk eller gardin.

-

Annars kan eldsvåda uppstå.

yVidrör inte ventilationshålen när du tittar på TV eftersom dessa kan vara heta. Detta påverkar

inte produktens funktion eller prestanda.

ySe till att damm inte samlas på nätkontakten eller i vägguttaget.

Detta medför risk för brand.

ySkydda nätsladden från fysisk eller mekanisk felanvändning, t.ex. att böja, slå knutar på,

klämma i dörrar eller gå på den. Var extra uppmärksam på kontakter, vägguttag och området
där sladden kommer ut från apparatens hölje.

yTryck eller skrapa inte på skärmytan med handen eller med vassa föremål som naglar, spik,

pennor eller liknande, som kan orsaka repor.

SÄKERHETSFÖRESKRIFTER

SVENSKA

yUndvik att vidröra skärmen eller hålla fingrarna mot den en längre tid. Detta kan orsaka

tillfälliga förvrängningseffekter på skärmen.

yNär du rengör produkten och dess komponenter kopplar du bort strömmen och torkar

med en mjuk trasa. Om du trycker för hårt kan det leda till repor eller missfärgningar. Spraya
inte vatten på produkten eller torka den med en våt trasa. Använd aldrig fönsterputs,
rengöringsmedel för bilar, industriella rengöringsmedel, skurmedel, vax, bensen, alkohol o.s.v.
som kan skada produkten och dess panel.
Annars kan det uppstå eldsvåda, elektriska stötar eller produktskada (deformation, korrosion
eller att produkten går sönder).

ySå länge som den här enheten är ansluten till ett vägguttag kommer den inte att kopplas från växelströmkällan, även

om du stänger av enheten med strömbrytaren.

yNär du ska dra ur sladden tar du tag i stickproppen och drar ur den.

Om ledningarna inuti strömkabeln kopplas bort kan det orsaka eldsvåda.

ySe till att du stänger av strömmen innan du flyttar produkten. Sedan drar du ur

strömkablarna, antennkablarna och alla anslutningskablar.
TV:n eller strömsladden kan vara skadade vilket kan leda till brand eller orsaka elektriska
stötar.

yTa hjälp av någon annan när du flyttar eller packar upp produkten eftersom den är tung.

Annars kan personskador uppstå.

yKontakta servicecenter en gång om året för rengöring av produktens interna delar.

Damm som samlas inne i projektorn kan förorsaka mekaniska fel.

9

yLämna all service till kvalificerad servicepersonal. Service krävs när produkten har skadats, t.ex.

när strömsladden eller -kontakten har skadats, vätska har spillts i produkten, produkten har
utsatts för regn eller fukt, inte fungerar normalt eller har tappats.

yOm produkten är sval kan det hända att du ser lite ”flimmer” när den slås på. Det är helt

normalt. Det är inte fel på produkten.

yPanelen är en högteknologisk produkt med en upplösning på två miljoner till sex miljoner

pixlar. Det kan hända att du ser små svarta prickar och/eller färgade prickar (vit, röda, blå
eller gröna) i storleken 1ppm på panelen. Detta är inte ett tecken på att något är fel, och det
påverkar inte produktens prestanda eller pålitlighet.
Det här fenomenet förekommer också i produkter från tredje part och ger inte rätt till byte
eller återbetalning.

SÄKERHETSFÖRESKRIFTER

SVENSKA

10

yPanelens ljusstyrka och färg kan se olika ut beroende på vilken vinkel du tittar från (vänster/

höger/uppåt/nedåt).
Det här fenomenet uppstår på grund av panelens egenskaper. Det har inget med produktens
prestanda att göra och det är inte ett tecken på att något är fel.

yOm du visar en stillbild (t.ex. en TV-kanals logotyp, en meny på skärmen, någon scen från ett TVspel eller en

datorskärm) för länge, kan det skada skärmen och orsaka eftersläckning av bilden. Detta kallas frysta bilder. Det kan
sitta i länge eller aldrig försvinna. Produktens garanti täcker inte frysta bilder.
Undvik att visa stillbilder på TV-skärmen under en längre period (1 timme eller längre för OLED).
Om bildformatet är inställt på 4:3 under lång tid, kan det resultera i frysta bilder på panelens kanter. Det här
fenomenet förekommer också i produkter från andra tillverkare och ger inte rätt till byte eller återbetalning.

yGenererat ljud

”Knäppande” ljud: Ett knäppande ljud som hörs när du tittar på eller stänger av TV:n orsakas av termisk
sammandragning i plasten på grund av temperatur och fuktighet. Detta ljud är vanligt för produkter där termisk
deformation krävs. Brummande från elektrisk krets/surrande från panelen: Ett lågfrekvent ljud genereras från en
snabb växlingskrets som tillhandahåller en stor mängd ström för att driva produkten. Detta varierar beroende på
produkten.
De här genererade ljuden påverkar inte produktens prestanda eller pålitlighet.

yAnvänd inga elektriska produkter med hög spänning i närheten av tv:n (t.ex. en elektrisk flugsmälla). Då kan

produkten fungera sämre.

SÄKERHETSFÖRESKRIFTER

SVENSKA

Visa 3D-bilder
(endast för 3D-modeller)

VARNING

Tittarmiljö

yTittartid

- Ta pauser på 5–15 minuter varje timme när du tittar på 3D-innehåll. Om du tittar på 3D-innehåll länge kan du få
huvudvärk, känna yrsel, trötthet och trötthet i ögonen.

Personer som har ljuskänslig epilepsi eller någon kronisk sjukdom

yVissa användare kan drabbas av anfall eller andra symptom när de utsätts för blinkande ljus eller särskilda mönster i

3D-innehåll.

yTitta inte på 3D-video om du känner dig illamående, är gravid och/eller har en kronisk sjukdom som epilepsi,

hjärtsjukdom, blodtryckssjukdom, o.s.v.

y3D-innehåll rekommenderas inte för dem som lider av stereoblindhet eller stereoanomali. Dubbla bilder eller obehag

av att titta kan upplevas.

yOm du skelar, har nedsatt syn eller astigmatism kan du ha problem med att uppfatta djup, och du kan lätt bli trött i

ögonen på grund av dubbla bilder. Vi rekommenderar att du tar paus oftare än en genomsnittlig vuxen person.

yOm din syn varierar mellan höger och vänster öga, bör du kontrollera din syn innan du tittar på 3D-innehåll.

Symptom som kräver avbrott eller att du avstår från att titta på 3D-innehåll

yTitta inte på 3D-innehåll när du känner trötthet på grund av sömnbrist, överansträngning eller alkohol.
yOm du upplever dessa symptom ska du sluta använda/titta på 3D-innehåll och vila tills symptomen försvinner.

- Kontakta din läkare om symptomen inte försvinner. Symptomen kan inbegripa huvudvärk, smärta i ögongloberna,
yrsel, illamående, hjärtklappning, suddighet, obehag, dubbla bilder, obehagskänsla eller trötthet i ögonen.

11

SÄKERHETSFÖRESKRIFTER

SVENSKA

12

SE UPP!

Tittarmiljö

yTittaravstånd

- När du tittar på 3D-filmer bör avståndet till TV:n vara minst dubbla den diagonala storleken på den. Om du känner
obehag när du tittar på 3D-innehåll flyttar du dig längre bort från TV:n.

Tittarålder

ySpädbarn/Barn

- Det är förbjudet för barn under 6 år att utsättas för/titta på 3D-innehåll.

- Barn under 10 år kan överreagera och bli överdrivet upprymda eftersom deras syn är under utveckling (till
exempel: försöker peka på skärmen eller försöker hoppa in i den). Särskild tillsyn och extra uppmärksamhet krävs
när barn tittar på 3D-innehåll.

- Barn har större binokulär skillnad för 3D-bilder än vuxna eftersom avståndet mellan deras ögon är kortare än hos
vuxna. Därför uppfattar de mer stereoskopiskt djup jämfört med vuxna i samma 3D-bild.

yTonåringar

- Tonåringar under 19 år kan reagera med känslighet på grund av stimuleringen från ljuset i 3D-innehåll. Råd dem
att avstå från att titta på 3D under lång tid när de är trötta.

yÄldre

- Äldre personer kan uppfatta mindre 3D-effekt än unga. Sitt inte närmare TV:n än det rekommenderade avståndet.

Säkerhetstips när du använder 3D-glasögonen

ySe till att du använder 3D-glasögon från LG. Annars kanske du inte kan se 3D-innehåll korrekt.
yAnvänd inte 3D-glasögonen istället för dina vanliga glasögon, solglasögon eller skyddsglasögon.
yModifierade 3D-glasögon kan göra så att du bli trött i ögonen eller så att bilden förvrängs.
yFörvara inte 3D-glasögonen i extremt hög eller låg temperatur. Det leder till deformation.
y3D-glasögonen är ömtåliga och repas lätt. Använd alltid en mjuk, ren trasa när du torkar av glasen. Repa inte linserna

på 3D-glasögonen med vassa föremål och rengör inte med kemikalier.

INSTALLATIONSANVISNINGAR

SVENSKA

Obs!

yIllustrationen kan se annorlunda ut än den gör på TV:n.
yTV-apparatens skärmvisningar (OSD, On Screen Display) kan se lite annorlunda ut jämfört med vad som visas i

användarhandboken.

yTillgängliga menyer och alternativ kan skilja sig åt beroende på vilken ingångskälla eller produktmodell du

använder.

yI framtiden kommer den här TV:n att förses med nya funktioner.
yTV:n kan placeras i standby-läge för att minska strömförbrukningen. TV:n bör dessutom stängas av om den inte ska

användas på ett tag eftersom det minskar strömförbrukningen ytterligare.

yDen ström som förbrukas under användningen kan minskas rejält om bildens ljusstyrka minskas vilket minskar de

totala driftskostnaderna.

INSTALLATIONSANVISNINGAR

1 Öppna förpackningen och kontrollera att alla tillbehör nns med.
2 Fäst stativet på TV:n.
3 Anslut en extern enhet till TV:n.
4 Se till att nätverksanslutningen är tillgänglig.

Du kan bara använda TV:ns nätverksfunktioner när nätverksanslutningen är aktiv.

* Det kan ta några minuter att initiera TV:n den allra första gången du slår på den.

13

MONTERA OCH FÖRBEREDA

SVENSKA

Magisk ärrkontroll, Bat-
terier (AA)

(Se sid. 23)

Komponentkabel

(Se sid. A-17)

Stativskruvar

5 EA, M4 x L14
(Endast 55EF95**)
8 EA, M4 x L14
(Endast 65EF95**)
(Se sid. A-7, A-9)

Stativmontering
(Stativ / Fot)

(Endast 65EG96**)
(Se sid. A-5)

<

14

MONTERA OCH FÖRBEREDA

Uppackning

Kontrollera att din produktkartong innehåller följande föremål. Om några tillbehör saknas ska du kontakta den återförsäl­jare som du köpte produkten av. Bilderna i den här användarhandboken kan skilja sig från den verkliga produkten och det
verkliga föremålet.

SE UPP!

yAnvänd inte några ej godkända produkter eftersom det kan ha negativ inverkan på säkerheten och produktens

livslängd.

ySkador eller personskador som orsakats av användning av ej godkända produkter täcks inte av garantin.
yVissa modeller har en tunn film som sitter fast på skärmen och den här filmen får inte tas bort.

Obs!

yVilka föremål som medföljer din produkt kan variera beroende på modell.
yProduktspecifikationer och innehåll i den här användarhandboken kan ändras utan föregående meddelande på

grund av uppgradering av produktens funktioner.

yFör bästa möjliga anslutning bör HDMI-kablar och USB-enheter inte vara större än 10 mm tjocka och 18 mm breda.

Använd en förlängningskabel med stöd för USB 2.0 om USB-kabeln eller USB-minnet inte passar i TV:ns USB-port.

*A < 10 mm

18 mm

*B

yAnvänd en certifierad kabel med HDMI-logotypen på.
yOm du inte använder en certifierad HDMI-kabel kan det hända att skärmen inte visas eller att det uppstår

anslutningsfel. (Rekommenderade HDMI-kabeltyper)

- HDMI ® / ™-höghastighetskabel (upp till 3 m)

- HDMI ® / ™-höghastighetskabel med Ethernet (upp till 3 m)

MONTERA OCH FÖRBEREDA

SVENSKA

15

Magisk ärrkontroll, Bat­terier (AA)

(Se sid. 23)

Komponentkabel

(Se sid. A-17)

Stativskruvar

5 EA, M4 x L14
(Endast 55EF95**)
8 EA, M4 x L14
(Endast 65EF95**)
(Se sid. A-7, A-9)

Användarhandbok Cinema 3D-glasögon

Kompositkabel

(Se sid. A-17, A-18)

Stativmontering
(Stativ / Fot)

(Endast 55EG91**)
(Se sid. A-3)

Antalet 3D-glasögon
kan variera beroende på
modell eller land.

SCART-kabel

(Beroende på modell)
(Se sid. A-25)

Stativmontering
(Stativ / Fot)

(Endast 55EG92**)
(Se sid. A-4)

Kabelsamlare

(Se sid. A-10)

Stativskruvar

4 EA, M4 x L20
(Endast 55EG91**)
5 EA, M4 x L20
(Endast 55EG92**,
55EG96**)
8 EA, M4 x L20
(Endast 65EG96**)
(Se sid. A-3, A-4, A-6)

Stativmontering
(Stativ / Fot)

(Endast 55EG96**)
(Se sid. A-4)

Stativmontering
(Stativ / Fot)

(Endast 65EG96**)
(Se sid. A-5)

Stativmontering
(Stativ / Fot)

(Endast 55EF95**)
(Se sid. A-7)

Stativmontering
(Stativ / Fot)

(Endast 65EF95**)
(Se sid. A-8)

MONTERA OCH FÖRBEREDA

SVENSKA

16

Köpa separat

Tillbehör som köps separat kan ändras eller justeras för kvalitetsförbättring utan föregående meddelande.
Dessa tillbehör nns att köpa hos din återförsäljare.
Dessa enheter fungerar bara med vissa modeller.

AG-F***

Cinema 3D-glasögon

LG-ljudenhet

Kompatibilitet

AG-F***

Cinema 3D-glasögon

AN-MR600

Magisk ärrkontroll

AN-VC550

Smart Camera

AG-F***DP

Dual play-glasögon

LG-ljudenhet •

Modellnamnet och -designen kan ändras på grund av uppgraderingar av produktfunktioner, tillverkaren eller på
grund av olika regler.

AN-MR600

Magisk ärrkontroll

AN-VC550

Smart Camera

EG91**, EG92**, EG96**, EF95**

•

•

•

•

AG-F***DP

Dual play-glasögon

SVENSKA

Delar och knappar

MONTERA OCH FÖRBEREDA

17

Typ B : EG92**Typ A : EG91**

Skärm

Högtalare

Joystick-knappen

2

Joystick-knappen

Fjärrkontrollsensor

Intelligent Sensor
(Beroende på modell)

1

Standby-lampa

Typ C : EG96** Typ D : EF95**

Skärm

Högtalare

2

Fjärrkontrollsensor

Intelligent Sensor
(Beroende på modell)

Standby-lampa

Skärm

1

Skärm

Joystick-knappen

Högtalare

2

Fjärrkontrollsensor

Intelligent Sensor
(Beroende på modell)

Lampa med LGlogotypen

Högtalare

Joystick-knappen

1

2

Fjärrkontrollsensor

Intelligent Sensor
(Beroende på modell)

1

Lampa med LGlogotypen

MONTERA OCH FÖRBEREDA

SVENSKA

18

1 Intelligent Sensor - Justerar bildkvaliteten och ljusstyrkan beroende på rådande ljusförhållanden. (Beroende på

modell)

2 Joystick-knappen - Denna knapp nns under TV-skärmen.

Obs!

yDu kan slå på eller av lampan med LG-logotypen eller Standby-lampa genom att välja ALLMÄNT. i huvudmenyn.

(Beroende på modell)

MONTERA OCH FÖRBEREDA

SVENSKA

Använda joystickknappen

Om du håller joystickknappen nedtryckt eller rör den uppåt, nedåt, åt vänster eller höger kan du kontrollera TV:ns funk­tioner.

Grundläggande funktioner

19

Ström på

Ström av

Volymkontroll

Programkontroll

När TV:n är avstängd sätter du ngret på joystickknappen och
trycker på den en gång och släpper sedan.

När TV:n är på sätter du ngret på joystickknappen och håller den
nedtryckt en gång i några sekunder och släpper sedan. Alla appar
som körs stängs, och pågående inspelningar avbryts.

Om du sätter ngret på joystickknappen och rör den åt vänster eller
höger, kan du justera volymnivån.

Om du sätter ngret på joystickknappen och rör den uppåt eller
nedåt kan du bläddra igenom dina sparade program.

Obs!

• Var försiktig när du sätter ngret på joystickknappen och rör den uppåt, nedåt, åt vänster eller höger, annars kan
du råka trycka på den. Om du trycker på joystickknappen först kan du inte justera volymen eller sparade program.

Justera menyn

När TV:n är på trycker du en gång på joystickknappen. Justera menyfunktionerna genom att röra joystickknappen uppåt,
nedåt, åt vänster eller höger.

Stäng av strömmen.

Stänger alla skärmbilder och återgår till normalt TV-läge.

Ändrar ingångskällan.

Används för att öppna snabbinställningarna.

SVENSKA

MONTERA OCH FÖRBEREDA

SVENSKA

Placera TV:n på ett bord

(Illustrationen kan se annorlunda ut än den gör på TV:n.)
1 Lyft upp TV:n i upprätt position på ett bord.

- Lämna ett utrymme på (minst) 10 cm mellan
bildskärmen och väggen för god ventilation.

10 cm

2 Anslut strömsladden till ett eluttag.

yPlacera inte TV:n i närheten av eller på värmekällor

eftersom det kan leda till brand eller annan skada.

SE UPP!

20

Lyfta och ytta TV:n

Innan du lyfter eller yttar TV:n bör du läsa följande så att
den inte repas eller skadas, samt som en garanti för säker
transport oavsett TV-apparatens typ eller storlek.

SE UPP!

yUndvik att röra vid skärmen eftersom det kan skada

den.

yVi rekommenderar att TV:n är kvar i kartongen eller

förpackningsmaterialet när du flyttar den.

yKoppla bort strömsladden och alla kablar innan du

flyttar eller lyfter TV:n.

ySe till att skärmen är vänd bort från dig när du håller

TV:n för att skydda den mot skador.

yHåll den övre och undre delen av ramen i ett fast grepp.

Se till att inte hålla i den transparenta delen, högtalarna
eller högtalargallren.

yDet krävs minst 2 personer för att flytta en större TV.
yOm du ska bära TV:n ska den hållas på samma sätt som

bilden visar.

yUtsätt inte TV:n för stötar eller stora vibrationer vid

transport.

yHåll TV:n upprätt när du lyfter den och se till att inte

vända den på sidan eller luta den åt vänster eller höger.

yVar försiktig så att du inte trycker för hårt när du bär

bildskärmen, då kan den bli böjd och skadas.

ySe till att tv:n står upprätt och inte ligger ned eller lutar

när du flyttar den.

yVar försiktig så du inte skadar den utskjutande

joystickknappen när du flyttar på TV:n.

MONTERA OCH FÖRBEREDA

21

Placera TV:n på ett bord

(Illustrationen kan se annorlunda ut än den gör på TV:n.)
1 Lyft upp TV:n i upprätt position på ett bord.

- Lämna ett utrymme på (minst) 10 cm mellan
bildskärmen och väggen för god ventilation.

10 cm

10 cm

5 cm

10 cm

10 cm

10 cm

Säkra TV:n i en vägg

(Denna funktion  nns inte på alla modeller.)

Fäst bordsstativet i väggen så det står helt stadigt
och säkert.

1 Sätt i och skruva åt skruvöglorna eller vinkeljärnen och

skruvarna på baksidan av TV:n.

- Om det redan sitter skruvar där skruvöglorna ska
sättas fast tar du bort dem först.

2 Fäst vinkeljärnen med skruvarna på väggen. Passa in

vinkeljärnen på väggen mot skruvöglorna på baksidan
av TV:n.

3 Fäst ihop skruvöglorna och vinkeljärnen ordentligt

med ett stadigt rep.
Se till att repet är horisontellt mot den plana ytan.

SVENSKA

SVENSKA

2 Anslut strömsladden till ett eluttag.

SE UPP!

yPlacera inte TV:n i närheten av eller på värmekällor

eftersom det kan leda till brand eller annan skada.

SE UPP!

ySe till att barn inte klättrar på TV:n eller hänger i

den.

Obs!

yAnvänd en hållare eller ett skåp som är starkt och

stort nog att klara TV:ns vikt på ett säkert sätt.

yVinkeljärn, skruvar och rep medföljer inte. Du

kan köpa ytterligare tillbehör från din lokala
återförsäljare.

MONTERA OCH FÖRBEREDA

SVENSKA

A

C

B

A

C

B

22

Montering på vägg

Sätt försiktigt fast ett valfritt väggmonteringsfäste på
baksidan av TV:n och montera väggfästet på en bärkraftig
vägg i rät vinkel mot golvet. Kontakta kvalicerad personal
om du vill fästa TV:n i andra byggnadsmaterial.
LG rekommenderar att väggmonteringen utförs av en
professionell installatör.

SE UPP!

yKoppla först bort strömsladden innan du flyttar

eller installerar TV:n. Annars finns risk för elektriska
stötar.

yOm du installerar TV:n i taket eller på en lutande

vägg kan den falla och orsaka personskador.
Använd ett godkänt väggmonteringsfäste från
LG och kontakta en lokal återförsäljare eller
kvalificerad personal.

yDra inte åt skruvarna alltför hårt eftersom det kan

skada TV:n och medföra att garantin blir ogiltig.

10 cm

yAnvänd skruvar och väggfästen som uppfyller-

standarden. Skador eller personskador som
orsakats av felaktig användning eller olämpliga

10 cm

tillbehör täcks inte av garantin.

10 cm

Obs!

10 cm

Se till att använda skruvar och väggmonteringsfästen som
uppfyller-standarden. Standardmått för väggmontering­sutrustningen anges i tabellen nedan.

Köps separat (väggmonteringsfäste)

Modell

A x B x C
(mm)

55EG91**
55EG92**
55EG96**

200 x 340 x 195

65EG96**

55/65EF95**

200 x 330 x 120

yAnvänd skruvar som följer specifikationerna

i-standarden.

y I väggmonteringsutrustningen ingår en

installationsmanual och nödvändiga delar.

yVäggmonteringsfästet köps separat. Du kan köpa

ytterligare tillbehör från din lokala återförsäljare.

yLängden på skruvarna kan variera beroende på

väggmonteringen. Se till att använda rätt längd.

yMer information finns i den användarhandbok som

medföljde väggmonteringsutrustningen.

Standard­skruv
Antal skru­var

M6

4

OTW150

Väggmon­teringsfäste

DEN MAGISKA FJÄRRKONTROLLENS FUNKTIONER

SVENSKA

6

mno

9

wxyz

3

def

2

abc

1

. @

4

ghi

8

tuv

7

pqrs

0

5

jkl

GUIDE

LIST

INFO

EXIT

TEXT

T.OPT

SUBT.

23

DEN MAGISKA FJÄRRKONTROLLENS FUNKTIONER

När meddelandet ”Batterinivån i den magiska ärrkontrollen är låg. Byt batteri.” visas är det dags att byta batteri.
När du behöver byta batterier öppnar du luckan och byter ut batterierna (1,5 V AA) med och vänt åt det håll som
visas på etiketten inuti batterifacket. Stäng sedan luckan. Se till att rikta ärrkontrollen mot ärrkontrollsensorn på TV:n.
När du ska ta ur batterierna gör du precis som vid isättning, men tvärtom.

SE UPP!

yBlanda inte gamla och nya batterier, eftersom det kan skada fjärrkontrollen.

(STRÖMKNAPP) Tryck här för att slå på och stänga av tv:n.

(INGÅNG) Tryck här för att ändra ingångskällan.

* Om du håller in -knappen visas alla externa ingångar.
Sifferknappar Anger siror.

Ger åtkomst till listan med sparade program och kanaler.

(Mellanslag) Öppnar en tom plats på skärmtangentbordet.

Visar information om aktuella kanaler eller program och skärmbilden.

Används för att justera volymen.
P Används för att bläddra bland sparade program och kanaler.
(LJUD AV) Används för att stänga av allt ljud.

* Genom att trycka och hålla in knappen aktiveras
funktionen för video-/ljudbeskrivningar. (Beroende på modell)

(HEM) Används för att öppna hemmenyn.

(BAKÅT) Används om du vill gå tillbaka till föregående skärmbild.

Används för att stänga alla skärmbilder och återgå till den senaste ingångsvis-

ningen.

DEN MAGISKA FJÄRRKONTROLLENS FUNKTIONER

SVENSKA

6

mno

9

wxyz

3

def

2

abc

1

. @

4

ghi

8

tuv

7

pqrs

0

5

jkl

GUIDE

LIST

INFO

EXIT

TEXT

T.OPT

SUBT.

24

Mittknappen (OK) Tryck på mittknappen på Mittknappen för att välja en meny.

Du kan ändra kanaler eller program med hjälp av knappen mittknappen.

Navigeringsknappar (upp/ned/vänster/höger)

Tryck på upp-, ned-, vänster- eller högerknappen för att bläddra i menyn. Om du
trycker på -knapparna när pekaren används så försvinner pekaren från
skärmen och Magic-ärrkontrollen används som en vanlig ärrkontroll.
Om du vill visa pekaren på skärmen igen skakar du på Magic-ärrkontrollen i sidled.

Visa kanaler eller programguiden.

(Fjärrkontroll för skärm) Används för att visa ärrkontrollen för skärmen.

*Används för att visa menyn Universalkontroll i vissa regioner. (Beroende på modell)

Används för att visa 3D-video. (Beroende på modell)

(Röstigenkänning)

(Beroende på modell)
Du behöver en nätverksanslutning för att kunna använda röstigenkänningsfunk­tionen.

1. Tryck på knappen röstigenkänningsknappen.

2. När röstvisningsfönstret visas på tv-skärmen säger du det du vill.

yHåll Magic-fjärrkontrollen högst 10 cm från ansiktet.
yRöstigenkänningen kan misslyckas om du talar för snabbt eller för långsamt.
yHur snabbt identifieringen går kan variera beroende på användaren (röst, uttal,

intonation och hastighet) och omgivningen (bakgrundsljud och tv-volym).

(Snabbinställningar) Används för att öppna snabbinställningarna.

* Om du håller in -knappen visas menyn Avancerade inställningar.
Färgknappar Med de här knapparna kommer du åt specialfunktioner i vissa

menyer.
( : Röd, : Grön, : Gul, : Blå)

Text-tv-knappar( , )

Dessa knappar används för text-tv.

Visar önskad undertextning i digitalt läge.

DEN MAGISKA FJÄRRKONTROLLENS FUNKTIONER

SVENSKA

HOME

25

Registrera den magiska
ärrkontrollen

Så här registrerar du Magic-ärrkontrollen

Innan du kan använda Magic­ärrkontrollen måste du först para ihop

(Mitt-

knappen)

Så här avregistrerar du Magic-ärrkontrollen

(BAKÅT)

(HEM)

den med din tv.

1 Sätt i batterierna i Magic-

ärrkontrollen och sätt på tv:n.

2 Rikta Magic-ärrkontrollen mot tv:n

och tryck på Mittknappen (OK)
på ärrkontrollen.

* Om tv:n inte registrerar Magic­ärrkontrollen stänger du av och sätter på
tv:n igen och försöker på nytt.

Avbryt ihopparningen av Magic­ärrkontrollen och tv:n genom att trycka
in knapparna (BAKÅT) och
(HEM) samtidigt i 5 sekunder.

* Om du trycker på och håller in knappen

kan du avbryta och registrera om

Magic-ärrkontrollen med en gång.

Så här använder du den mag­iska ärrkontrollen

ySkaka Magic-fjärrkontrollen lätt i

sidled eller tryck på knapparna
(HEM), (INGÅNG), för att visa
pekaren på skärmen.
(På vissa tv-modeller visas pekaren
när du vrider på knappen

Mittknappen (OK).)

yOm pekaren inte har använts

under en viss tid eller om Magic­fjärrkontrollen ställs på en plan yta,
så försvinner pekaren.

yOm pekaren inte svarar som den ska

kan du nollställa den genom att dra
den till skärmens kant.

yMagic-fjärrkontrollen förbrukar

batterier snabbare än vanliga
fjärrkontroller på grund av de extra
funktionerna.

SVENSKA

DEN MAGISKA FJÄRRKONTROLLENS FUNKTIONER / ANVÄNDA ANVÄNDARHANDBOKEN

SVENSKA

26

Att tänka på när du använder
den magiska ärrkontrollen

yAnvänd fjärrkontrollen inom det angivna avståndet

(inom 10 m).
Det kan uppstå avbrott i kommunikationen om du
använder enheten utanför täckningsområdet eller om
det finns hinder inom täckningsområdet.

yTillbehör kan orsaka avbrott i kommunikationen.

Enheter som mikrovågsugnar och trådlösa nätverk
använder samma frekvensband som Magic­fjärrkontrollen (2,4 GHz). Det kan orsaka avbrott i
kommunikationen.

yMagic-fjärrkontrollen kanske inte fungerar som den ska

om en trådlös router (AP) finns inom 1 meter från tv:n.
Din trådlösa router ska vara placerad mer än 1 m från
tv:n.

yPlocka inte isär batteriet, och utsätt det inte för värme.
yTappa inte batteriet. Undvik att utsätta batteriet för

extrema stötar.

yOm du sätter i batteriet åt fel håll kan det orsaka en

kortslutning.

ANVÄNDA AN
VÄNDARHANDBOKEN

Användarhandboken gör det lättare för dig att få detaljerad
information om TV:n.

1 Tryck på knappen (HEM) så öppnas menyn för

Hem.

2 Välj Bruksanvisning och tryck på Mittknappen

(OK) .



SVENSKA

SVENSKA

SKÖTSEL

Rengöra TV:n

Rengör TV:n regelbundet för att bibehålla optimal prestanda och förlänga produktens livslängd.

SKÖTSEL

27

SE UPP!

ySe först till att stänga av strömmen och koppla bort strömkabeln och alla andra kablar.
yOm TV:n står oövervakad och oanvänd under lång tid bör du dra ur stickproppen för att förhindra skador p.g.a. åska

eller spänningsfall.

Skärm, ram, skåp och stativ

yTorka ytan med en torr, ren och mjuk trasa för att avlägsna damm och lätt smuts.
yFör att ta bort mer omfattande smuts kan du torka ytan med en mjuk trasa som har fuktats med rent vatten eller

utspätt, milt rengöringsmedel. Torka sedan direkt med en torr trasa.

SE UPP!

yUndvik att röra vid skärmen eftersom det kan skada den.
yDu bör inte trycka, gnugga eller slå på ytan med dina fingernaglar eller ett vasst objekt, eftersom det kan orsaka

repor på skärmen och bildförvrängning.

yAnvänd inte kemikalier eftersom det kan skada produkten.
ySpraya inte vätska på ytan. Om det kommer in vatten i TV:n kan det resultera i brand, elektriska stötar eller tekniska

fel.

Strömkabel

Ta regelbundet bort damm och smuts som samlats på strömkabeln.

FELSÖKNING / SPECIFIKATIONER

SVENSKA

0197

28

FELSÖKNING

Problem Lösning

Kan inte manövrera
TV:n med ärrkontrol­len.

Ingen bild visas och
inget ljud hörs.

TV:n stängs plötsligt
av.

När du ansluter till en
dator (HDMI/DVI) visas
“Ingen signal” eller
“Ogiltigt format”.

yKontrollera fjärrkontrollens sensor och försök igen.
yKontrollera om det finns något hinder mellan produkten och fjärrkontrollen.
yKontrollera om batterierna fortfarande fungerar och är korrekt isatta ( till , till ).

yKontrollera att produkten är påslagen.
yKontrollera att strömkabeln är ansluten till ett eluttag.
yKontrollera om det finns något problem med eluttaget genom att ansluta andra produkter.

yKontrollera inställningarna för strömkontroll. Strömförsörjningen kan avbrytas.
yKontrollera om Automatisk standby (Beroende på modell) / Insomningstimer /

Avstängningstid är aktiverat i menyn för TIDSINSTÄLLNINGAR.

yOm det inte finns någon signal medan TV:n är på kommer den att stängas av automatiskt

efter 15 minuters inaktivitet.

yStäng av/slå på TV:n med fjärrkontrollen.
yÅteranslut HDMI-kabeln.
yStarta om datorn när TV:n är på.

SPECIFIKATIONER

(Endast EG91**, EG92** EG96**, EF95**)

Specikationer för trådlös modul (LGSBW41)

Wireless LAN Bluetooth

Standard IEEE 802.11a/b/g/n Standard Bluetooth-version 4.0

Frekvensområde

Uteekt (Max.)

yDå kanalbandet som används i landet kan avvika kan användaren varken ändra eller justera funktionsfrekvensen.

Produkten är inställd efter den regionala frekvenstabellen.

yDen här enheten ska installeras och användas med ett avstånd på minst 20 cm mellan enheten och dig. Denna notis

gäller den allmänna rekomendationen om användarmiljö.

2400 till 2483,5 MHz

5150 till 5250 MHz

5725 till 5850 MHz (För icke-

EUländer)

802.11a: 13 dBm

802.11b: 15 dBm

802.11g: 14 dBm

802.11n - 2,4 GHz: 16 dBm

802.11n - 5 GHz: 16 dBm

Frekvensområde 2400 till 2483,5 MHz

Uteekt (Max.) 10 dBm eller lägre

www.lg.com

Les denne håndboken nøye før settet tas i bruk, og ta vare på denne infor­masjonen for fremtidig referanse.

BRUKERHÅNDBOK

OLED-TV

NORSK

INNHOLDSFORTEGNELSE

NORSK

2

INNHOLDSFORTEGNELSE

3 LISENSER

3 MELDING MED

INFORMASJON OM
PROGRAMVARE MED ÅPEN
KILDEKODE

4 SIKKERHETSINSTRUKSJONER

11 - Vise 3D-bilder

(Kun 3D-modeller)

13 INSTALLERING

14 MONTERE OG KLARGJØRE

14 Pakke ut
16 Kjøpes separat
17 Deler og knapper
19 - Bruk av joystickknappen
20 Løfte og flytte TV-en
21 Bordmontering
22 Veggmontering

23 FUNKSJONER FOR

DEN MAGISKE
FJERNKONTROLLEN

25 Registrere den magiske fjernkontrollen
25 Slik bruker du den magiske fjernkontrollen
26 Forholdsregler for bruk av den magiske

fjernkontrollen

26 BRUKE BRUKERHÅNDBOK

27 VEDLIKEHOLD

27 Rengjøre TV-en
27 - Skjerm, ramme, kabinett og stativ
27 - Strømledning

28 FEILSØKING

28 SPESIFIKASJONER

ADVARSEL

yDersom en ADVARSEL- melding blir ignorert, kan

dette medføre alvorlige personskader.

FORSIKTIG

yDersom en FORSIKTIG- advarsel kommer fram er det

viktig å være varsom slik at du undviker personskader.

MERK

yMerknadene inneholder informasjon som kan

gi deg en bedre forståelse samt hjelp med å ta
i bruk produktet på en sikker måte. Se til å lese
sikkerhetsforbeholdene nøye før du bruker produktet.

LISENSER / MELDING MED INFORMASJON OM PROGRAMVARE MED ÅPEN KILDEKODE

NORSK

NORSK

LISENSER

Hvilke lisenser som støttes, avhenger av modellen. Hvis du vil ha mer informasjon om lisenser, kan du gå til www. lg.com.

MELDING MED INFORMASJON OM PROGRAMVARE
MED ÅPEN KILDEKODE

Besøk http://opensource.lge.com for å motta kildekoden under GPL, LGPL, MPL og andre åpne kildelisenser som dette
produktet inneholder.
I tillegg til kildekoden er alle lisensvilkår, garantifraskrivelser og merknader om opphavsrett tilgjengelige for nedlasting.
LG Electronics vil også sende deg åpen kildekode på CD-ROM mot å få dekket distribusjonskostnadene, inkludert utgifter
til media, frakt og ekspedisjon. Send en forespørsel til [email protected]. Tilbudet gjelder i tre (3) år fra kjøpsdatoen for
dette produktet.

3

NORSK

SIKKERHETSINSTRUKSJONER

4

SIKKERHETSINSTRUKSJONER

Les disse forholdsreglene nøye før du bruker produktet.

ADVARSEL

yIkke plasser TV-en eller fjernkontrollen på følgende steder:

Steder som utsettes for direkte sollys.

-

Steder med mye fukt.

-

I nærheten av varmekilder som komfyrer eller andre enheter som avgir varme.

-

Nær kjøkkenbenker eller luftfuktere der produktet kan utsettes for damp eller olje.

-

Områder som utsettes for regn eller vind.

-

Nær vannbeholdere som vaser.

-

Resultatet bli elektrisk støt, brann, feil eller skader på produktet.

yIkke plasser produktet på steder hvor det kan utsettes for støv.

Dette kan utgjøre en brannrisiko.

yProduktet kobles fra via stikkontakten. Kontakten må være lett tilgjengelig.

yIkke berør kontakten med våte hender. Hvis pinnene på støpselet er våte eller dekket av støv,

må du tørke støpselet fullstendig eller tørke av støvet.
Fuktighet kan føre til elektrisk støt.

ySørg for at strømledningen kobles til en jordet stikkontakt. (Unntatt enheter som ikke er

jordet.)
Du kan få støt eller bli skadet.

yFest strømledningen skikkelig.

Hvis strømledningen ikke er skikkelig festet, kan det oppstå brann.

ySørg for at strømledningen ikke kommer i kontakt med varme gjenstander, for eksempel

varmeovner.
Dette kan forårsake brann eller elektrisk støt.

yIkke plasser tunge gjenstander eller selve produktet på strømledninger.

Hvis du gjør dette, kan det føre til elektrisk støt eller brann.

SIKKERHETSINSTRUKSJONER

NORSK

Desiccant

yPlasser antennekabelen slik at ikke regn kommer inn.

Dette kan forårsake vannskader på produktet og føre til elektrisk støt.

yHvis du monterer TV-en på en vegg, må den ikke installeres ved å henge strøm- og signalka-

bler på baksiden av TV-en.
Det kan føre til elektrisk støt eller brann.

yUnngå å koble for mange apparater til samme strømuttak.

Hvis du gjør dette, kan det føre til brann som følge av overoppvarming.

yIkke slipp produktet i bakken, og pass på at det ikke velter når du kobler til eksterne enheter.

Dette kan forårsake personskade eller skade på enheten.

yHold vinylemballasjen og tørkemiddelet unna barn.

Det fuktabsorberende materialet kan være helseskadelig ved svelging. Hvis noen svelger
dette, må du prøve å få personen til å kaste opp, og oppsøke nærmeste sykehus. Vinylembal­lasjen kan innebære kvelningsfare. Hold den utenfor rekkevidde for barn.

ySørg for at barn ikke klatrer eller henger på TV-en.

Ellers kan TV-en falle ned eller velte, noe som kan føre til alvorlig personskade.

yVær forsiktig når du kasserer brukte batterier, slik at barn ikke putter dem i munnen.

Hvis barn svelger batterier, må lege oppsøkes umiddelbart.

5

yIkke sett inn en strømleder (for eksempel en metallpinne) i en av endene av strømledningen

mens den andre er koblet til stikkontakten i veggen. I tillegg må du unngå å ta på strømled­ningen rett etter at du har koblet den til stikkontakten.
Dette kan føre til elektrisk støt.
(Avhengig av modell)

yIkke plasser eller oppbevar lettantennelig materiale i nærheten av produktet.

Uaktsom håndtering av lettantennelig materiale kan føre til eksplosjon eller brann.

yIkke la metallgjenstander, for eksempel mynter, hårnåler, spisepinner eller metalltråd, komme

inn i produktet. Dette gjelder også brennbare gjenstander som papir og fyrstikker. Barn må
være spesielt forsiktige.
Elektrisk støt, brann eller andre skader kan oppstå. Hvis et fremmedlegeme kommer inn i
produktet, må du koble fra strømledningen og kontakte kundestøtte.

SIKKERHETSINSTRUKSJONER

NORSK

6

yIkke spray vann på produktet eller vask det med lettantennelig materiale (tynner eller

benzen). Dette kan føre til brann eller elektrisk støt.

yIkke utsett produktet for støt eller slag, og pass på at gjenstander ikke kommer inn i produk-

tet. Ikke la noe falle ned på skjermen.
Hvis ikke kan du eller produktet bli skadet.

yUnngå å berøre produktet eller antennen i tordenvær.

Dette kan føre til elektrisk støt.

yBerør aldri stikkontakten i veggen ved gasslekkasje. Åpne vinduet og luft ut.

Det kan føre til brann eller brannskade som følge av gnister.

yIkke demonter, reparer eller endre produktet etter eget forgodtbefinnende.

Dette kan føre til brann eller elektrisk støt.
Kontakt kundestøtte ved behov for kontroll, kalibrering eller reparasjon.

yHvis noe av det følgende oppstår, må du umiddelbart koble fra produktet og kontakte ser-

vice.

Produktet har blitt utsatt for støt eller slag

-

Produktet har blitt skadet

-

Det har kommet fremmedelementer inn i produktet

-

Produktet avgir røyk eller lukt

-

Dette kan føre til elektrisk støt eller brann.

yHvis du ikke planlegger å bruke produktet på en stund, kobler du strømledningen fra produk-

tet.
Støv kan føre til brann, og ledningsslitasje kan føre strømlekkasjer, elektrisk støt eller brann.

yUnngå at det drypper eller sprutes væske på apparatet, og gjenstander som er fylt med

væske, for eksempel vaser, må ikke plasseres oppå det.

yIkke monter dette produktet på en vegg hvor det kan utsettes for olje eller oljetåke.

Dette kan skade produktet og føre til at det faller ned fra veggen.

yHvis vann eller andre fremmedelementer kommer inn i produktet (som en strømadapter,

strømledning eller TV), ma du koble fra strømledningen og kontakte servicesenteret
umiddelbart. Hvis du ikke gjør dette, kan det føre til elektrisk støt eller brann.

yBruk bare godkjente strømadaptere og strømledninger som er godkjent av LG Electronics.

Ellers kan resultatet bli elektrisk støt, brann, feil eller skader pa produktet.

yIkke demonter strømadapteren eller strømledningen. Dette kan føre til elektrisk støt eller

brann.

SIKKERHETSINSTRUKSJONER

NORSK

FORSIKTIG

yMonter produktet på et sted hvor det ikke forekommer radiobølger.

yDet må være tilstrekkelig avstand mellom en utendørsantenne og strømledninger til at disse

ikke vil berøre hverandre selv om antennen faller ned.
Dette kan føre til elektrisk støt.

yIkke plasser produktet på steder som ustabile hyller eller overflater som ikke er helt flate.

Unngå også plasseringer som utsettes for vibrasjoner, eller der det ikke er plass til hele TV-en
på underlaget.
Ellers kan produktet falle ned eller velte, noe som kan føre til personskade eller skade på
produktet.

yHvis du plasserer TV-en på et stativ, må du ta forholdsregler for å unngå at den velter. Ellers

kan produktet falle ned eller velte, noe som kan føre til personskade.

yHvis du skal montere produktet på en vegg, skal du feste veggmonteringsbraketten med-standard (tilleggsutstyr) til

baksiden av produktet. Når du installerer TV-en med veggmonteringsbraketten (tilleggsutstyr), må du feste den godt
så den ikke faller ned.

yBruk bare tilbehør/ekstrautstyr som angitt av produsenten.

yFå hjelp fra en kvalifisert servicetekniker til å montere antennen.

Eller så kan det oppstå brann eller elektrisk støt.

7

yNår du ser på TV, anbefaler vi en avstand til skjermen som er minst 2–7 ganger så lang som

skjermens diagonale lengde.
Hvis du ser på TV en lang stund, kan du oppleve uklart syn.

yBruk bare angitt type batteri.

Eller så kan det føre til skade på fjernkontrollen.

yBland ikke nye batterier med gamle batterier.

Eller så kan batteriene overopphetes og lekke.

yBatterier må ikke utsettes for høy varme – hold dem unna direkte sollys, ovner og peiser.
yDu må BARE bruke oppladbare batterier i batteriladeren.

SIKKERHETSINSTRUKSJONER

NORSK

8

ySørg for at det ikke finnes noen gjenstander mellom fjernkontrollen og sensoren.

ySollys eller annet kraftig lys kan forstyrre signalet fra fjernkontrollen. I slike tilfeller demper du

lyset i rommet.

yNår du skal koble til eksterne enheter som spillkonsoller, må du sørge for at kablene er lange

nok.
Ellers kan produktet falle ned, noe som kan føre til personskade eller skade på produktet.

yIkke slå produktet på eller av ved å sette inn eller ta ut støpselet fra stikkontakten. (Ikke bruk

støpselet som av/på-bryter.)
Dette kan føre til teknisk feil eller elektrisk støt.

yFølg monteringsinstruksjonene nedenfor for å forebygge overoppheting av produktet.

Avstanden mellom produktet og veggen bør være mer enn 10 cm.

-

Ikke monter produktet på et sted med utilstrekkelig ventilasjon (f.eks. på en bokhylle

-

eller i et skap).
Ikke plasser produktet på et teppe eller en polstret overflate.

-

Pass på at lufteventilen ikke blokkeres av tekstiler som duker eller gardiner.

-

Hvis du ikke følger disse anbefalingene, kan det føre til brann.

yPass på at du ikke berører luftehullene når du ser på TV i lengre perioder, siden luftehullene

kan bli varme. Dette berører ikke funksjonen eller ytelsen til produktet.

yUndersøk med jevne mellomrom ledningen til apparatet. Hvis ledningen ser skadet eller slitt ut, må du koble den fra,

slutte å bruke apparatet, og få en autorisert reparatør til å skifte ut ledningen med en tilsvarende reserveledning.

yUnngå at det samler seg støv på pinnene på støpselet eller i stikkontakten.

Dette kan utgjøre en brannrisiko.

yBeskytt strømledningen mot fysiske eller mekaniske belastninger, som å bli vridd, bøyd, klemt

i en døråpning, eller kjørt eller tråkket på. Vær oppmerksom på støpsler, veggkontakter, samt
stedet hvor strømledningen kommer ut av apparatet.

yIkke trykk hardt på panelet med hånden eller en skarp gjenstand, for eksempel en spiker,

blyant eller penn. Du må heller ikke lage riper i panelet.

SIKKERHETSINSTRUKSJONER

NORSK

yUnngå å berøre skjermen eller holde fingrene mot den i lengre tid. Dette kan forårsake

forbigående forvrengning på skjermen.

yVed rengjøring av produktet og komponentene kobler du fra strømmen og tørker av med

en myk klut. For kraftig trykk kan forårsake riper eller misfarging. Ikke spray med vann eller
tørk av med en fuktet klut. Bruk aldri vindusvask, pussemidler for bil eller industrielt bruk,
slipemidler eller voks, benzen, alkohol osv., fordi dette kan skade produktet og skjermen.
Ellers kan resultatet bli elektrisk støt, brann, feil eller skader på produktet.

ySå lenge denne enheten er koblet til stikkontakten i veggen, er den ikke koblet fra strømkilden selv om du slår av

enheten ved hjelp av bryteren.

yNår du skal koble fra kabelen, må du gripe selve kontakten og trekke den ut.

Hvis ledningene inne i strømkabelen rives løs, kan dette forårsake brann.

9

yNår du skal flytte produktet, må du først slå av strømmen. Deretter kobler du fra strømled-

ning, antennekabel og alle andre tilkoblede kabler.
TV-en eller strømledningen kan bli skadet, noe som kan utgjøre en brannrisiko eller forårsake
elektrisk støt.

ySamarbeid om å flytte eller pakke ut produktet fordi det er tungt.

Hvis du ikke gjør dette, kan det føre til personskade.

yKontakt kundestøtte én gang i året for å rengjøre delene inne i produktet.

Støv som samles opp, kan forårsake mekanisk svikt.

yLa kvalifisert servicepersonell utføre alt vedlikehold. Vedlikehold er nødvendig når apparatet

har blitt skadet på noe som helst vis. Dette kan for eksempel være hvis strømledningen eller
støpselet har blitt skadet, væske har blitt sølt eller gjenstander har kommet inn i apparatet,
eller hvis det har blitt utsatt for regn eller fuktighet, ikke fungerer som det skal, eller har blitt
mistet i bakken.

yHvis produktet er kaldt ved berøring, kan det forekomme en lett flimring når det slås på.

Dette er normalt, det er ingenting galt med produktet.

ySkjermen er et høyteknologisk produkt med en oppløsning på mellom to og seks millioner

piksler. Du kan se ørsmå svarte eller fargede (hvit, røde, blå eller grønne) prikker med en
størrelse på 1ppm på skjermen. Dette er ikke en feil og påvirker ikke produktets ytelse eller
driftssikkerhet.
Det samme fenomenet oppstår for tredjepartsprodukter og utgjør ikke grunnlag for bytte
eller refusjon av produktet.

NORSK

SIKKERHETSINSTRUKSJONER

10

yAvhengig av hvor du befinner deg i forhold til skjermen, kan lysstyrken eller fargene se ut til å

variere.
Dette fenomenet skyldes skjermens egenskaper. Det påvirker ikke produktets ytelse og er ikke
en feil.

yLangvarig visning av et stillestående bilde (f.eks. kanallogo, skjermmeny, scene fra TV-spill eller dataskjerm) kan skade

skjermen og føre til at bildet vises permanent. Det kan bli værende i lang tid eller for godt. Garantien dekker ikke
denne typen skade på produktet.
Ikke vis statiske bilder på TV-skjermen i lengre perioder (1 time eller mer for OLED), slik at du unngår bildebrenning.
Hvis bredde-/høydeforholdet er satt til 4:3 over en lengre periode, kan bildebrenning forekomme langs kantene av
skjermen.
Det samme fenomenet oppstår for tredjepartsprodukter og utgjør ikke grunnlag for bytte eller refusjon av produktet.

yGenerert lyd

"Knakende" lyd: En knakende lyd som oppstår når du ser på eller slår av TV-en, og som skyldes at plasten trekker
seg sammen som følge av endringer i temperatur og fuktighet. Denne lyden er normal for produkter der
temperaturendringer fører til at materialer trekker seg sammen eller utvides. Summing fra elektroniske kretser/
skjerm: En lav lyd som genereres av en krets med høy hastighet som leverer høy spenning som driver produktet.
Dette varierer avhengig av produktet.
Denne genererte lyden påvirker ikke produktets ytelse eller driftssikkerhet.

yIkke bruk høyspent elektronikk i nærheten av TV-en (f.eks. en elektrisk fluesmekker). Dette kan føre til funksjonsfeil i

produktet.

SIKKERHETSINSTRUKSJONER

NORSK

Vise 3D-bilder
(Kun 3D-modeller)

ADVARSEL

Visningsmiljø

yVisningstid

- Når du ser på 3D, bør du ta en pause på 5–15 minutter hver time. Hvis du ser på 3D en lang stund, kan du oppleve
hodepine, svimmelhet, tretthet eller slitne øyne.

Personer med kroniske lidelser eller anfall som utløses av lysfølsomhet

yNoen seere kan få krampeanfall, epilepsianfall eller andre symptomer når de blir utsatt for blinkende lys eller visse

mønstre i 3D-innhold.

yIkke se på video i 3D hvis du er kvalm, gravid og/eller har kroniske lidelser som epilepsi, hjertesykdom, problemer med

blodtrykk osv.

y3D-innhold anbefales ikke for personer med stereoblindhet eller stereoanomali. Disse personene kan oppleve

dobbeltsyn eller ubehag.

yHvis du er skjeløyd eller lider av amblyopi (svaksynthet) eller astigmatisme, kan du ha problemer med dybdesynet og

kan oppleve tretthet og dobbeltsyn. Hyppigere pauser enn for gjennomsnittspersonen anbefales.

yHvis du har ulikt syn på høyre og venstre øye, bør du korrigere synet før du ser på 3D-innhold.

Symptomer som krever at du slutter eller lar være å se på 3D-innhold

yIkke se på 3D-innhold når du er sliten, har sovet for lite, arbeidet for mye eller drukket alkohol.
yHvis du opplever slike symptomer, bør du la være å se på 3D-innhold til symptomene gir seg.

- Hvis slike symptomer vedvarer, bør du lontakte lege. Symptomene inkluderer hodepine, øyesmerter, svimmelhet,
kvalme, hjertebank, uskarpt syn, ubehag, dobbeltsyn, visuelt ubehag eller tretthet.

11

NORSK

SIKKERHETSINSTRUKSJONER

12

FORSIKTIG

Visningsmiljø

yVisningsavstand

- Når du ser på 3D, anbefaler vi en avstand til skjermen som er minst dobbelt så lang som skjermens diagonale
lengde. Hvis du opplever ubehag når du ser på 3D, bør du flytte deg lengre unna TV-en.

Visningsalder

ySmåbarn/barn

- Barn under 6 år skal ikke se på eller bruke 3D.

- Barn under 10 år kan overreagere eller bli svært oppspilte fordi synet deres fortsatt er under utvikling. De kan for
eksempel prøve å berøre skjermen eller hoppe inn i den. Vær spesielt forsiktig og oppmerksom når barn skal se på
3D-innhold.

- Fordi avstanden mellom barns øyne er mindre enn hos voksne, vil 3D-effekten virke sterkere på dem. Det samme
3D-bildet vil derfor se ut til å ha større stereoskopisk dybde for barn.

yTenåringer

- Tenåringer under 19 år kan være følsomme for lysstimulering fra 3D-innhold. De bør ikke se lenge på 3D-innhold
hvis de er slitne.

yEldre

- Sammenlignet med ungdom kan eldre oppleve en svakere 3D-effekt. Ikke sitt nærmere TV-en enn den anbefalte
avstanden.

Forholdsregler når du bruker 3D-briller

yBruk 3D-briller fra LG. Ellers er det ikke sikkert at 3D-innhold vises på riktig måte.
yIkke bruk 3D-brillene i stedet for korrigerende briller, solbriller eller vernebriller.
yModifiserte 3D-briller kan være anstrengende for øynene eller forvrenge bildet.
yIkke oppbevar 3D-brillene på svært varme eller kalde steder. Dette kan misforme brillene.
y3D-brillene er skjøre og kan lett ripes opp. Bruk alltid en myk, ren klut til å tørke av brilleglassene. Unngå å lage riper i

overflaten på 3D-brilleglassene med skarpe gjenstander. Bruk heller ikke kjemikalier når du rengjør dem.

INSTALLERING

NORSK

MERK

yIllustrasjonen kan avvike fra din TV.
ySkjermbildet på TV-en din kan være litt annerledes enn det som vises i denne håndboken.
yDe tilgjengelige menyene og alternativene kan variere avhengig av inndatakilde og produktmodell.
yTV-en kan få nye funksjoner i fremtiden.
yTV-en kan settes i standbymodus for å redusere strømforbruket. TV-en bør være slått av hvis den ikke skal brukes

på en stund, siden dette vil redusere strømforbruket.

yEnergiforbruket kan reduseres betydelig hvis lysstyrken for bildet reduseres, og dette vil redusere de totale

brukskostnadene.

INSTALLERING

13

1 Åpne pakken, og kontroller at tilbehøret følger med.
2 Fest stativet på TV-apparatet.
3 Koble en ekstern enhet til TV-apparatet.
4 Kontroller at nettverkstilkoblingen er tilgjengelig.

Du kan bare bruke TV-funksjonene når nettverkstilkoblingen er opprettet.

* Hvis TV-en slås på for første gang etter at den ble sendt fra fabrikken, kan initialisering av TV-en ta noen minutter.

NORSK

Den magiske ernkontrol-
len, batterier (AA)

(Se s. 23)

Komponentkabel

(Se s. A-17)

Stativskruer

5 EA, M4 x L14
(Kun 55EF95**)
8 EA, M4 x L14
(Kun 65EF95**)
(Se s. A-7, A-9)

Stativ
(Stativ / Stativsokkel)

(Kun 65EG96**)
(Se s. A-5)

<

MONTERE OG KLARGJØRE

14

MONTERE OG KLARGJØRE

Pakke ut

Kontroller at produktesken inneholder følgende artikler. Hvis det er noe som mangler, må du kontakte den lokale forhan­dleren du kjøpte produktet hos. Illustrasjonene i denne håndboken kan avvike fra faktisk produkt og artikkel.

FORSIKTIG

yIkke bruk kopier som ikke er godkjente, siden det kan påvirke produktets sikkerhet og levetid.
yGarantien dekker ikke eventuelle materielle skader eller personskader som skyldes bruk av kopier som ikke er

godkjent.

yNoen modeller har en tynn film festet til skjermen, og denne filmen må ikke fjernes.

MERK

yHvilke artikler som leveres med produktet, avhenger av modellen.
yProduktspesifikasjonene eller innholdet i denne håndboken kan endres uten forhåndsvarsel ved oppgradering av

produktfunksjoner.

yFor at tilkoblingen skal bli optimal, bør endene på HDMI-kabler og USB-enheter være mindre enn 10 mm tykke og

18 mm lange. Hvis USB-kabelen eller USB-minnepinnen ikke passer til USB-porten på TV-en, bruker du en USB­skjøtekabel som støtter USB 2.0.

*A < 10 mm

18 mm

*B

yBruk en sertifisert kabel merket med HDMI-logoen.
yHvis du ikke bruker en sertifisert HDMI-kabel, er det mulig at skjermbildet ikke vises, eller at en tilkoblingsfeil kan

oppstå. (Anbefalte typer HDMI-kabler)

- Rask HDMI ® / ™-kabel (3 m eller mindre)

- Rask HDMI ® / ™-kabel med Ethernet (3 m eller mindre)
