Instrukcja obsługi

MONITOR LCD LED

(Monitor LED *)

* Monitory LED firmy LG to monitory LCD z podświetleniem LED.

Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcję obsługi. Po przeczytaniu warto ją zachować na przyszłość.

49WQ95C

49WQ95X

www.lg.com

Page 2

SPIS TREŚCI

POLSKI

LICENCJE .....................................................2

LICENCJE

Różne licencje mają zastosowanie do różnych modeli. Więcej informacji na temat licencji można znaleźć na stronie www.lg.com.

INFORMACJA DOTYCZĄCA

OPROGRAMOWANIA OPEN SOURCE ...........3

MONTAŻ I PRZYGOTOWANIE DO PRACY ..... 3

KORZYSTANIE Z FUNKCJI MONITORA ....... 10

USTAWIENIA UŻYTKOWNIKA ...................14

ROZWIAZYWANIE PROBLEMÓW .............. 21

DANE TECHNICZNE PRODUKTU ................23

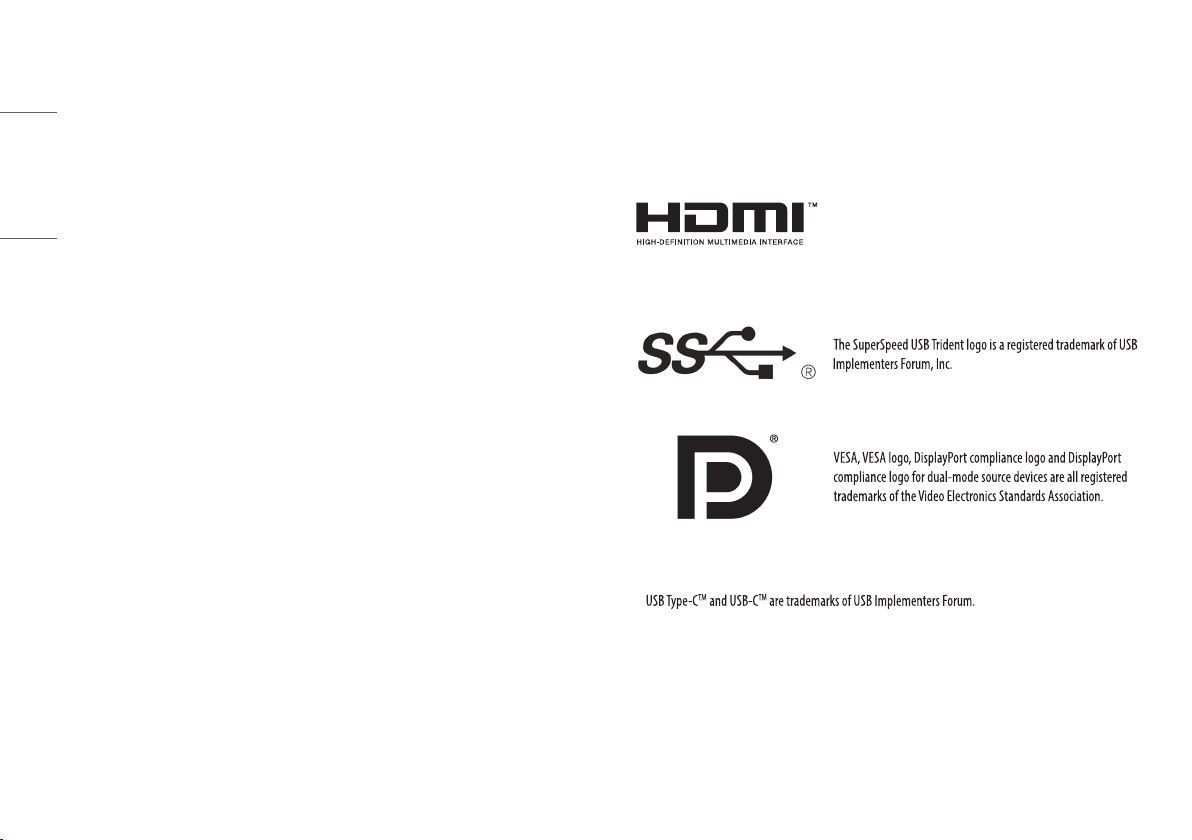

Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

Page 3

INFORMACJA DOTYCZĄCA

MONTAŻ I PRZYGOTOWANIE DO PRACY

OPROGRAMOWANIA OPEN SOURCE

Zawarty w tym produkcie kod źródłowy podlegający licencjom GPL, LGPL, MPL i innym licencjom open source można pobrać ze strony internetowej http://opensource.lge.com.

Oprócz kodu źródłowego ze strony można pobrać warunki wszystkich wymienionych licencji, zastrzeżenia gwarancyjne i informacje o prawach autorskich.

Firma LG Electronics oferuje także dostarczenie kodu źródłowego typu otwartego na CD-ROM za kwotę pokrywającą koszty takiej dystrybucji ( jak koszty nośnika, transportu i przechowania) po przesłaniu prośby na adres [email protected].

Ta oferta jest ważna przez okres trzech lat po ostatniej dostawie tego produktu. Oferta ta jest ważna dla każdego, kto otrzymał tę informację.

PRZESTROGA

• Należy zawsze korzystać z oryginalnych elementów, aby zapewnić bezpieczeństwo i prawidłowe działanie

produktu.

• Szkody i obrażenia ciała spowodowane stosowaniem niezatwierdzonych części nie są objęte gwarancją.

• Zaleca się korzystanie z części dostarczonych w zestawie.

• Ilustracje zawarte w tym dokumencie przedstawiają standardowe procedury, dlatego elementy na nich

prezentowane mogą różnić się od zakupionego produktu.

• Podczas montażu produktu przy użyciu wkrętów nie należy korzystać z substancji takich, jak oleje czy smary.

(Może to spowodować uszkodzenie produktu.)

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować uszkodzenie monitora. Spowodowane

w ten sposób uszkodzenia nie są objęte gwarancją.

• Nie wolno przenosić monitora w pozycji odwróconej, trzymając go jedynie za podstawę, Może on wówczas

wypaść z podstawy i spowodować obrażenia ciała.

• Nie wolno dotykać ekranu monitora podczas unoszenia lub przenoszenia urządzenia. Siła wywierana na

ekran monitora może spowodować jego uszkodzenie.

POLSKI

Page 4

UWAGA

• Poszczególne elementy zestawu mogą wyglądać inaczej niż przedstawiono na poniższym rysunku.

• Wszystkie informacje dotyczące produktu zawarte w tej instrukcji obsługi, w tym także dane techniczne,

POLSKI

mogą zostać zmienione w celu poprawy jakości produktu, bez powiadomienia.

• Dodatkowe akcesoria są dostępne w sklepach ze sprzętem elektronicznym i za pośrednictwem stron

internetowych. Informacje na ich temat można także uzyskać od sprzedawcy, u którego zakupiono produkt.

• Przewód zasilający dołączony do zestawu może być różny w zależności od regionu.

Obsługiwane sterowniki i oprogramowanie

Najnowszą wersję tego oprogramowania można pobrać z witryny firmy LGE (www.lg.com).

• Sterowniki i oprogramowanie: Sterownik monitora / OnScreen Control / Dual Controller

- Sterownik monitora: Zalecane

- OnScreen Control: Zalecane

- Dual Controller: Opcjonalne

Opis produktu i przycisków

UWAGA

• Przycisk joysticka znajduje się z tyłu monitora.

Korzystanie z przycisku joysticka

Naciskając przycisk joysticka lub poruszając go palcem w lewo/prawo/górę/dół, można z łatwością sterować funkcjami monitora.

Podstawowe funkcje

A B C

Zasilanie włączone: Aby włączyć monitor, naciśnij palcem jeden raz przycisk joysticka.

Zasilanie wyłączone: Naciśnij i przytrzymaj przycisk joysticka na dłużej niż 5 sekund, aby wyłączyć monitor.

Regulacja głośności: Głośność można regulować poruszając przyciskiem joysticka w lewo/prawo.

Page 5

Przenoszenie i podnoszenie monitora

Podczas przenoszenia lub podnoszenia monitora należy przestrzegać poniższych instrukcji. Pomogą one uniknąć jego zarysowania lub uszkodzenia, a także zapewnić bezpieczny transport niezależnie od kształtu i rozmiaru urządzenia.

• Przed przeniesieniem monitora zaleca się umieszczenie go w oryginalnym kartonie lub opakowaniu.

• Przed przeniesieniem lub uniesieniem monitora należy odłączyć przewód zasilający i wszystkie inne

przewody.

• Monitor należy chwycić mocno u dołu i z boku obudowy. Nie należy chwytać monitora za sam panel.

• Monitor należy trzymać ekranem na zewnątrz, aby zmniejszyć ryzyko jego zarysowania.

• Podczas transportu monitora należy chronić go przed wstrząsami i drganiami.

• Podczas transportu monitor należy trzymać w pozycji pionowej – nie wolno obracać go ani pochylać na bok.

PRZESTROGA

• Należy w miarę możliwości unikać dotykania ekranu monitora.

- Niezastosowanie się do tego zalecenia może spowodować uszkodzenie powłoki ekranu albo niektórych pikseli służących do generowania obrazu.

• W przypadku korzystania z panelu monitora bez przymocowanej stopki podstawy używanie przycisku

joysticka, znajdującego się na monitorze, może przyczynić się do zachwiania stabilności i upadku monitora, co może spowodować uszkodzenie urządzenia i zranić osoby znajdujące się w pobliżu. Dodatkowo przycisk joysticka może w takich warunkach nie działać prawidłowo.

POLSKI

Page 6

Montaż na płaskiej powierzchni

• Podnieś monitor i umieść go na płaskiej powierzchni w pozycji pionowej. Monitor należy ustawić w odległości

co najmniej 100mm od ściany, aby zapewnić właściwą wentylację.

POLSKI

A: 100 mm

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć go od zasilania. Istnieje ryzyko

porażenia prądem elektrycznym.

• Należy użyć przewodu zasilającego, który został dostarczony w pakiecie razem z produktem. Przewód ten

należy podłączyć do uziemionego gniazdka elektrycznego.

• W przypadku, gdy potrzebny jest dodatkowy przewód, należy zakupić go u lokalnego sprzedawcy lub udać

się do najbliższego sklepu ze sprzętem elektronicznym.

Regulacja wysokości podstawy

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej. 2 W sposób zdecydowany uchwyć monitor obiema rękoma i dokonaj regulacji. 3 Wysokość można wyregulować do 110,0 mm.

OSTRZEŻENIE

• Podczas regulacji wysokości ekranu nie należy umieszczać rąk na nóżce podstawy. Zapobiegnie to urazom

palców.

Page 7

Regulacja kąta

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej. 2 Dostosuj kąt nachylenia ekranu. Aby zapewnić sobie wygodę korzystania z urządzenia, można regulować kąt nachylenia ekranu w przód lub tył

w zakresie od -5° do 20°.

OSTRZEŻENIE

• Aby uniknąć urazów palców podczas regulacji kąta nachylenia ekranu, nie należy trzymać dolnej części

obudowy monitora w sposób przedstawiony poniżej.

• Podczas regulacji kąta nachylenia monitora nie należy dotykać ani naciskać obszaru ekranu.

Korzystanie z blokady Kensington

Złącze systemu zabezpieczającego Kensington znajduje się z tyłu monitora. Więcej informacji dotyczących instalacji oraz korzystania z blokady znajduje się w instrukcji obsługi blokady

Kensington oraz na stronie internetowej dostępnej pod adresem http://www.kensington.com. Przymocuj monitor do stołu za pomocą kabla systemu zabezpieczającego Kensington.

POLSKI

UWAGA

• Obróć o 15 stopni w lewo lub w prawo i wyreguluj kąt nachylenia monitora, dopasowując go do Twoich

potrzeb.

UWAGA

• System zabezpieczający Kensington jest wyposażeniem dodatkowym. Dodatkowe akcesoria można nabyć w

większości sklepów z artykułami komputerowymi.

Page 8

Montaż płyty montażowej

Monitor odpowiada specyfikacjom dotyczącym płyty montażowej oraz innych zgodnych urządzeń.

UWAGA

POLSKI

• Płyta montażowa jest sprzedawana oddzielnie.

• Więcej informacji na temat montażu znajduje się w instrukcji montażu płyty.

• Podczas montażu płyty nie należy stosować zbyt dużej siły, ponieważ może to spowodować uszkodzenie

ekranu.

• Przed umieszczeniem monitora wuchwycie ściennym należy zdemontować podstawę, wykonując czynności

wymagane do jej zamocowania wodwrotnej kolejności.

Montaż na ścianie

Monitor należy zamontować w odległości co najmniej 100mm od ściany oraz pozostawić po obu jego stronach wolną przestrzeń (co najmniej 100mm), aby zapewnić właściwą wentylację. Szczegółowe instrukcje dotyczące montażu można uzyskać u sprzedawcy. Informacje na temat montażu i ustawiania uchwytu ściennego o regulowanym nachyleniu można również znaleźć w dołączonej do niego instrukcji.

Aby zamontować monitor na ścianie, należy przykręcić uchwyt ścienny (opcjonalny) do tyłu monitora. Uchwyt ścienny musi być prawidłowo przymocowany do monitora i do ściany.

- Montaż ścienny (mm): 100 x 100

- Typ wkrętu: M4 x L10

- Liczba wkrętów: 4

UWAGA

• Wkręty, które nie spełniają wymagań standardu VESA, mogą uszkodzić urządzenie i spowodować upadek

monitora. Firma LG Electronics nie odpowiada za jakiekolwiek wypadki związane z użyciem wkrętów niezgodnych ze standardem VESA.

• W skład zestawu do montażu ściennego wchodzi instrukcja montażu i wszystkie niezbędne części.

• Uchwyt ścienny jest wyposażeniem dodatkowym. Dodatkowe akcesoria można nabyć u lokalnego

sprzedawcy.

• Długość wkrętu może być różna w zależności od modelu uchwytu ściennego. Użycie wkrętów dłuższych od

standardowych może spowodować powstanie uszkodzeń wewnątrz produktu.

• Więcej informacji można znaleźć w instrukcji obsługi uchwytu ściennego.

A: 100 mm

Page 9

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć przewód zasilający, aby uniknąć

porażania prądem.

• W przypadku montażu monitora na suficie lub pochylonej ścianie może on spaść, powodując obrażenia

ciała u osób znajdujących się w pobliżu. Do montażu należy użyć uchwytu ściennego dopuszczonego przez firmę LG do użytku z danym modelem urządzenia. W razie potrzeby należy skonsultować się z lokalnym sprzedawcą lub technikiem.

• Aby zapobiec obrażeniom ciała, urządzenie musi być bezpiecznie przymocowane do ściany zgodnie z

instrukcją instalacji.

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować uszkodzenie monitora. Spowodowane

w ten sposób uszkodzenia nie są objęte gwarancją.

• Zaleca się korzystanie z uchwytu ściennego i wkrętów zgodnych ze standardem VESA. Uszkodzenia wynikłe z

użycia nieprawidłowych akcesoriów lub niewłaściwego wykorzystania akcesoriów nie są objęte gwarancją.

• Długość każdego zamontowanego wkrętu, mierzona z tyłu monitora, powinna wynosić nie więcej niż 8mm.

A: Płyta montażowa B: Tył monitora C: Typ wkrętu D: Maks. 8mm

POLSKI

Page 10

KORZYSTANIE Z FUNKCJI MONITORA

• Produkt przedstawiony na ilustracjach w tej instrukcji może się różnić wyglądem od zakupionego przez

POLSKI

użytkownika.

Naciśnij przycisk joysticka, wybierz kolejno [Ustawienia] wejście.

PRZESTROGA

• W przypadku użycia przewodów niezatwierdzonych przez firmę LG na monitorze może nie być wyświetlany

obraz lub mogą pojawić się na nim zakłócenia.

• Nie wolno zbyt długo naciskać ekranu monitora. Może to spowodować zniekształcenie obrazu.

• Nie wolno wyświetlać na ekranie nieruchomych obrazów przez dłuższy czas. Może to spowodować wypalenie

się obrazu na ekranie. W miarę możliwości należy korzystać z komputerowego wygaszacza ekranu.

• Podłączając przewód zasilający do gniazdka sieciowego, należy skorzystać z przedłużacza z uziemieniem (3

otwory) lub gniazdka z uziemieniem.

• W niskiej temperaturze otoczenia ekran może migotać po włączeniu. To normalne zjawisko.

• Na ekranie mogą czasami pojawiać się czerwone, zielone lub niebieskie kropki. To normalne zjawisko.

[Źródło], a następnie wybierz odpowiednie

Podłączanie do komputera

• Ten monitor obsługuje funkcję Plug and Play*.

* Plug and Play: Funkcja, która umożliwia dodanie urządzenia do komputera bez konieczności

przeprowadzania ponownej konfiguracji komputera i ręcznej instalacji dodatkowych sterowników.

Połączenie HDMI

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera do monitora.

PRZESTROGA

• W przypadku korzystania z przewodu DVI–HDMI / DP(DisplayPort) – HDMI mogą występować problemy ze

zgodnością.

• Należy korzystać z certyfikowanego przewodu z logo HDMI. W przypadku używania niecertyfikowanego

przewodu HDMI może wystąpić problem z wyświetlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Ultra szybki Przewód HDMI®/

- Ultra szybki Przewód HDMI®/TM z obsługą sieci Ethernet

Page 11

Połączenie DisplayPort

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera do monitora.

UWAGA

• Sygnał wideo lub audio może nie być dostępny w zależności od wersji portów DP (DisplayPort) komputera.

• W przypadku korzystania z karty graficznej ze złączem Mini DisplayPort zaleca się użycie przewodu MiniDP–

DP (Mini DisplayPort – DisplayPort) lub przejściówki do łączenia przewodu DisplayPort1.4. (Do nabycia oddzielnie)

Podłączanie urządzeń do portu USB-C

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera do monitora.

UWAGA

• Przewody PD (Power Delivery), DP Alternate Mode (DP do USB-C) i nośniki danych USB należy podłączać do

portu USB-C.

• W zależności od specyfikacji podłączonego urządzenia i środowiska niektóre funkcje mogą nie działać

prawidłowo.

• Port USB-C służy jako źródło zasilania komputera, a nie monitora.

Podłącz kabel zasilający, aby włączyć monitor.

Podłączanie urządzeń audio-wideo

Połączenie HDMI

Połączenie HDMI umożliwia przesyłanie cyfrowych sygnałów audio i wideo z urządzenia audio-wideo do monitora.

UWAGA

• W przypadku korzystania z przewodu DVI–HDMI / DP(DisplayPort) – HDMI mogą występować problemy ze

zgodnością.

• Należy korzystać z certyfikowanego przewodu z logo HDMI. W przypadku używania niecertyfikowanego

przewodu HDMI może wystąpić problem z wyświetlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Ultra szybki Przewód HDMI®/

- Ultra szybki Przewód HDMI®/TM z obsługą sieci Ethernet

POLSKI

Page 12

Podłączanie urządzeń peryferyjnych

Podłączanie urządzeń USB

Port USB produktu działa jako koncentrator USB.

POLSKI

UWAGA

• Zalecane jest zainstalowanie wszystkich aktualizacji systemu Windows przed podłączeniem produktu do

komputera, aby system był aktualny.

• Urządzenia peryferyjne są do nabycia osobno.

• Do portu USB można podłączyć klawiaturę, mysz lub urządzenie USB.

• Szybkość ładowania zależy od ładowanego urządzenia.

PRZESTROGA

Uwagi dotyczące korzystania z urządzeń USB

• Urządzenia pamięci masowej USB z zainstalowanym programem do automatycznego rozpoznawania lub

wykorzystujące własny sterownik mogą nie być obsługiwane.

• Niektóre urządzenia USB mogą nie być obsługiwane lub mogą nie działać prawidłowo.

• Zaleca się stosowanie koncentratora USB lub dysku twardego USB z własnym zasilaniem. (Jeśli zasilanie

będzie niewystarczające, urządzenie pamięci masowej USB może nie zostać prawidłowo wykryte).

• W przypadku podłączenia urządzenia USB, którego długość wynosi ponad 40mm, do portu USB znajdującego

się z boku może dojść do uszkodzenia monitora w czasie manipulowania sprzętem. Takie urządzenie USB należy podłączyć do portu USB znajdującego się z tyłu.

A: 40 mm

Page 13

Podłączanie słuchawek

Urządzenia peryferyjne można podłączać do monitora za pomocą portu słuchawek.

UWAGA

• Urządzenia peryferyjne są do nabycia osobno.

• W zależności od ustawień dźwięku wybranych w komputerze oraz w urządzeniu zewnętrznym możliwość

korzystania ze słuchawek oraz głośnika może być ograniczona.

• W przypadku korzystania ze słuchawek z wtykiem kątowym mogą występować problemy z podłączaniem

innych urządzeń zewnętrznych do monitora. Dlatego zaleca się korzystanie ze słuchawek z wtykiem prostym.

Wtyk kątowy Wtyk prosty

(Zalecane)

POLSKI

Page 14

USTAWIENIA UŻYTKOWNIKA

POLSKI

UWAGA

• Menu ekranowe monitora użytkownika może się nieco różnić od przedstawionego w tej instrukcji.

Aktywacja menu głównego

Przycisk joysticka

A B C

• Menu główne jest nieaktywne: Aktywacja menu głównego.

• Menu główne jest aktywne: Wyjście z menu głównego. (Przytrzymywanie przycisku przez ponad 5 sekund w celu wyłączenia monitora: Monitor można wyłączyć w ten sposób w dowolnym momencie, także wtedy, gdy

włączone jest menu ekranowe).

• Menu główne jest nieaktywne: Regulacja głośności monitora. ( , )

• Menu główne jest aktywne: Zapewnia dostęp do funkcji [Źródło]. ( ) / Zapewnia dostęp do funkcji [Ustawienia]. ( )

• Menu główne jest nieaktywne: Wyświetla informacje dotyczące bieżącego wejścia. ( , )

• Menu główne jest aktywne: Wyłączanie monitora. ( ) / Zapewnia dostęp do funkcji [Tryb Obrazu]. ( )

1 Naciśnij przycisk joysticka znajdujący się ztyłu monitora. 2 Przesuwaj joystick w górę/dół oraz w prawo/lewo, aby wybrać poszczególne opcje. 3 Naciśnij jeszcze raz przycisk joysticka, aby wyjść z menu głównego.

Page 15

Funkcje menu głównego

Menu główne Opis

A: [Wyłącz zasilanie] Wyłączanie monitora.

B: [Źródło] Ustawienie trybu sygnału wejściowego.

C: [Ustawienia] Konfiguracja ustawień ekranu.

D: [Tryb Obrazu] Umożliwia ustawienie trybu obrazu.

E: [Wyjście] Wyjście z menu głównego.

Ustawienia w menu

1 Aby wyświetlić menu ekranowe, naciśnij przycisk joysticka ztyłu monitora, a następnie przejdź do menu [Ustawienia]. 2 Przesuwaj joystick w górę/dół oraz w prawo/lewo, aby wybrać poszczególne opcje. 3 Aby powrócić do wyższego poziomu menu lub ustawić inne pozycje menu, przesuń przycisk joysticka w stronę strzałki lub naciśnij joystick ( ). 4 Jeśli chcesz wyjść z menu ekranowego, przesuwaj joystick w stronę strzałki do momentu wyjścia z menu.

[Szybkie Ustawienia] [Źródło] [Obraz] [Ogólne]

UWAGA

• : Wł.

• : Wył.

POLSKI

Page 16

[Szybkie Ustawienia]

[Ustawienia] [Szybkie Ustawienia]

• [Jasność]: Dostosowanie jasności ekranu.

POLSKI

• [Automatyczna jasność]: Automatycznie optymalizuje jasność pod kątem natężenia światła w otoczeniu.

• [Kontrast]: Regulacja kontrastu obrazu na ekranie.

• [Głośność]: Regulacja głośności.

- Funkcje [Wyciszenie] / [Wł. dźwięk] można dostosować, naciskając strzałkę na przycisku joysticka w menu [Głośność].

• [Temp.Kol.]: Umożliwia ustawienie własnej temperatury barwowej.

- [Ust. Własne]: Użytkownik może wprowadzić własne ustawienia dotyczące kolorów: czerwonego, zielonego i niebieskiego.

- [Ciepła]: Ustawienie bardziej czerwonej tonacji kolorów ekranu.

- [Średnia]: Ustawienie tonacji kolorów ekranu pomiędzy czerwoną a niebieską.

- [Zimna]: Ustawienie bardziej niebieskiej tonacji kolorów ekranu.

- [Ręcznie]: Użytkownik może dostosować temperaturę barw.

• [PBP / PIP]: Umożliwia wybranie różnych ustawień trybu PBP lub PIP.

• [Wybieranie USB]: Wybierz por podłączenia kabla USB upstream, aby użyć koncentratora USB monitora.

[Źródło]

[Ustawienia] [Źródło]

• [Lista wejść]: Wybór trybu sygnału wejściowego.

• [Proporcje obrazu]: Dostosowanie proporcji ekranu. Po skonfigurowaniu zalecanej rozdzielczości obraz na

ekranie może wyglądać tak samo w trybach [Pełna szerokość], [Oryginalny] i [1:1 Piksel].

- [Pełna szerokość]: Wyświetlanie filmu w trybie szerokoekranowym niezależnie od wejściowego sygnału wideo.

- [Oryginalny]: Wyświetlenie filmu w proporcjach właściwych dla wejściowego sygnału wideo.

- [1:1 Piksel]: Oryginalny rozmiar obrazu; nie są wprowadzane zmiany proporcji obrazu.

- [Kino 1]: Powiększenie ekranu w proporcjach 32:9.

- [Kino 2]: Powiększenie ekranu w proporcjach 32:9 z uwzględnieniem czarnego pasa na napisy u dołu ekranu.

• [PBP / PIP]: Umożliwia wybranie różnych ustawień trybu PBP lub PIP.

[PBP / PIP]

• [Lista wejść]: Umożliwia wyświetlenie zawartości ekranów z wejścia głównego i pomocniczego

Połączenie PBP/PIP

HDMI 1 - O O O

Ekran główny

• [Proporcje obrazu]: Dostosowanie proporcji ekranu.

- [Pełna szerokość]: Wyświetlanie obrazu dopasowanego do wymiarów ekranu w trybie PBP / PIP, niezależnie od wejściowego sygnału wideo.

- [Oryginalny]: Wyświetlanie filmu na ekranie w trybie PBP / PIP w proporcjach właściwych dla wejściowego sygnału wideo.

• [PBP / PIP]: Umożliwia wybranie różnych ustawień trybu PBP lub PIP.

• [PIP Rozmiar]: Umożliwia ustawienie rozmiaru dodatkowego ekranu PIP. ([Duży] / [Mały])

• [Pozycja PIP]: ustawia pozycję pod-okna PIP (Dół Prawo / Dół Lewo / Góra Lewo / Góra Prawo)

• [Zamień obr. Główny/Pomocniczy]: Umożliwia przełączanie między ekranem głównym i pomocniczym w

trybie [PBP / PIP].

• [Zamień dźw. Główny/Pomocniczy]: Umożliwia przełączanie między dźwiękiem z ekranu głównego i

pomocniczego w trybie [PBP / PIP].

• [Przełącznik KVM]: Wybierz por podłączenia kabla USB upstream, aby użyć koncentratora USB monitora.

UWAGA

- Gdy funkcja [PBP / PIP] nie jest używana, ustawienia [PIP Rozmiar], [Pozycja PIP], [Zamień obr. Główny/ Pomocniczy], [Zamień dźw. Główny/Pomocniczy] i [Przełącznik KVM] są nieaktywne.

HDMI 2 O - O O

DP O O - O

USB-C O O O -

Ekran pomocniczy

HDMI 1 HDMI 2 DP USB-C

Page 17

[Obraz]

[Ustawienia] [Obraz] [Tryb Obrazu]

UWAGA

- Możliwe do skonfigurowania ustawienie opcji [Tryb Obrazu] zależy od sygnału wejściowego.

[Tryb Obrazu] w przypadku sygnału SDR (nie HDR)

• [Ust. Własne]: Umożliwia dostosowanie poszczególnych elementów. Pozwala dostosować tryb koloru menu

głównego.

• [Żywy]: Optymalizuje wygląd ekranu pod kątem punktów sprzedaży detalicznej poprzez zwiększenie

kontrastu, jasności iostrości.

• [Efekt HDR]: Optymalizuje ustawienia ekranu pod kątem technologii HDR.

• [Czytelnik]: Optymalizuje ekran pod kątem przeglądania dokumentów. Ekran można rozjaśnić z poziomu

menu ekranowego.

• [Kino]: Optymalizuje ekran pod kątem efektów wizualnych wfilmach.

• [sRGB]: Standardowa skala kolorów RGB monitora i drukarki.

• [DCI-P3]: To ustawienie jest odpowiednie do oglądania wideo cyfrowych.

• [FPS]: Ten tryb jest zoptymalizowany pod kątem gier FPS.

• [RTS]: Ten tryb jest zoptymalizowany pod kątem gier RTS.

• [Daltonizm]: Ten tryb jest przeznaczony dla użytkowników, którzy nie rozróżniają czerwonego i zielonego

koloru. Dzięki niemu użytkownicy mający powyższy problem mogą łatwo rozróżnić te kolory.

UWAGA

- Jeśli ustawienie opcji [Tryb Obrazu] zostanie zmienione, gdy źródłem sygnału jest DP (DisplayPort), ekran może zacząć migotać lub rozdzielczość ekranu komputera może być nieprawidłowa.

[Tryb Obrazu] w przypadku sygnału HDR

• [Ust. Własne]: Umożliwia dostosowanie poszczególnych elementów.

• [Żywy]: Optymalizuje obraz pod kątem żywych kolorów HDR.

• [Kino]: Optymalizuje obraz pod kątem wideo w technologii HDR.

• [FPS]: Ten tryb jest zoptymalizowany pod kątem gier FPS.

• [RTS]: Ten tryb jest zoptymalizowany pod kątem gier RTS.

UWAGA

- Zawartość HDR może nie być wyświetlana prawidłowo zależnie od ustawień systemu operacyjnego Windows 10; należy sprawdzić, czy dla ustawienia HDR w systemie Windows wybrano wartość Wł. czy Wył.

- Gdy funkcja HDR jest włączona, zależnie od wydajności karty graficznej, tekst lub obraz mogą mieć niską jakość.

- Gdy funkcja HDR jest włączona, zależnie od wydajności karty graficznej, mogą występować zakłócenia lub migotanie obrazu podczas zmiany źródła bądź włączania i wyłączania zasilania.

POLSKI

Page 18

[Ustawienia] [Obraz] [Regulacja Obrazu]

• [Jasność]: Dostosowanie jasności ekranu.

• [Automatyczna jasność]: Automatycznie optymalizuje jasność pod kątem natężenia światła w otoczeniu.

POLSKI

• [Kontrast]: Regulacja kontrastu obrazu na ekranie.

• [Ostrość]: Dostosowanie ostrości ekranu.

• [SUPER RESOLUTION+]: Funkcja ta powoduje zwiększenie ostrości obrazów o niskiej rozdzielczości, dlatego

nie jest zalecane używanie jej w przypadku normalnego tekstu lub ikon pulpitu. Może to spowodować uzyskanie obrazów o niepotrzebnie dużej ostrości.

- [Wysoki]: Optymalizacja ekranu zapewniająca kr ystalicznie czysty obraz. Idealny do gier i filmów w wysokiej rozdzielczości.

- [Średni]: Optymalizacja ekranu zapewniająca komfort oglądania obrazu o średnich parametrach (między trybem niskim i wysokim).

- [Niski]: Optymalizuje ekran tak, aby obraz był płynny i naturalny. Najlepszy do zdjęć oraz filmów o małej dynamice ruchu.

- [Wył.]: Wyświetlanie najczęściej używanego ustawienia. Wyłącza funkcję [SUPER RESOLUTION+].

• [Poziom Czerni]: Określenie poziomu zrównoważenia (tylko HDMI).

- Kompensacja: w przypadku sygnału wideo to ustawienie pozwala uzyskać możliwie najciemniejszy ekran monitora.

- [Wysoki]: Utrzymuje bieżąc y współczynnik kontrastu ekranu.

- [Niski]: Obniża poziom czerni i podnosi poziom bieli względem bieżącego współczynnika kontrastu ekranu.

• [Lokalne przyciemnianie]: Maksymalizuje współczynnik kontrastu poprzez rozjaśnienie jasnych obszarów

ekranu i zaciemnienie ciemnych obszarów ekranu. Wyłączenie tej opcji może zwiększyć zużycie energii.

- [Szybszy]: Ustaw lokalne ściemnianie na szybsz y.

- [Szybki]: Ustaw lokalne ściemnianie na szybki.

- [Normalny]: Ustaw lokalne ściemnianie na normalny.

- [Wył.]: Nie należy uży wać funkcji lokalnego ściemniania.

• [DFC]

- [Wł.]: Automatyczne dostosowanie jasności w oparciu o używany monitor.

- [Wył.]: Wyłączenie funkcji [DFC].

[Ustawienia] [Obraz] [Regulacja Gra]

• [Czas Odpowiedzi]: Ustawienie czasu odpowiedzi dla wyświetlanych obrazów w oparciu o prędkość

odtwarzanych obrazów na ekranie. W normalnych warunkach zaleca się korzystanie z ustawienia [Szybki]. Wprzypadku dynamicznych obrazów zaleca się korzystanie z ustawienia [Szybszy]. Wybór ustawienia [Szybszy] może spowodować pojawienie się pozostałości nieruchomego obrazu.

- [Szybszy]: Ustawienie wartości szybsz y dla czasu odpowiedzi.

- [Szybki]: Ustawienie wartości Szybki dla czasu odpowiedzi.

- [Normalny]: Ustawienie wartości normalny dla czasu odpowiedzi.

- [Wył.]: Funkcja poprawy czasu odpowiedzi nie jest używana.

• [Adaptive-Sync] / [VRR]: Zapewnia płynny i naturalny obraz dzięki synchronizacji częstotliwości pionowej

sygnału wejściowego z częstotliwością sygnału wyjściowego. Należy zwrócić uwagę, że w przypadku niektórych środowisk gry sporadycznie może występować migotanie obrazu.

• [Kontrola Czerni]: Regulacja kontrastu czerni pozwala uzyskać lepszą widoczność ciemnych scen.

Zwiększeniewartości funkcji [Kontrola Czerni] powoduje rozjaśnienie obszarów niskiego poziomu szarości na ekranie. (Można wówczas łatwo rozróżnić obiekty w ciemnych grach). Zmniejszenie wartości funkcji [KontrolaCzerni] powoduje przyciemnienie obszarów niskiego poziomu szarości i zwiększa dynamikę kontrastu na ekranie.

• [Crosshair]: Opcja celownika powoduje, że po środku ekranu pojawia się specjalne oznaczenie dla gier typu

First Person Shooter (FPS). Użytkownicy mogą wybrać Crosshair, które pasuje do ich środowiska gry z czterech różnych Crosshairs.

PRZESTROGA

• [Adaptive-Sync] / [VRR]

- Gdy uży wane jest wejście HDMI, wyświetlaną nazwą menu jest poziom certyfikowanej technologii, czyli AMD FreeSync Tier — zastępuje on nazwę Adaptive-Sync. (FreeSync / FreeSync Premium / FreeSync Premium Pro)

- Obsługiwany interfejs: DisplayPort (FreeSync), HDMI (FreeSync).

- Obsługiwana karta graficzna: Niezbędna jest kar ta graficzna obsługująca technologię FreeSync firmy AMD.

- Obsługiwana wersja: Pamiętaj, aby zaktualizować kartę graficzną do najnowszego sterownika.

- Więcej informacji, w tym o wymaganiach można znaleźć w witrynie internetowej firmy AMD (www.amd.com).

Page 19

[Ustawienia] [Obraz] [Regulacja Koloru]

• [Gamma]:

- [Tryb 1], [Tryb 2], [Tryb 3]: Im wyższa wartość parametru gamma, tym ciemniejszy jest obraz. Z kolei im niższa wartość parametru gamma, tym jaśniejszy jest obraz.

- [Tryb 4]: Jeśli nie trzeba regulować parametru gamma, należy wybrać opcję [Tryb 4].

• [Temp.Kol.]: Umożliwia ustawienie własnej temperatury barwowej.

- [Ust. Własne]: Użytkownik może wprowadzić własne ustawienia dotyczące kolorów: czerwonego, zielonego i niebieskiego.

- [Ciepła]: Ustawienie bardziej czerwonej tonacji kolorów ekranu.

- [Średnia]: Ustawienie tonacji kolorów ekranu pomiędzy czerwoną a niebieską.

- [Zimna]: Ustawienie bardziej niebieskiej tonacji kolorów ekranu.

- [Ręcznie]: Użytkownik może dostosować temperaturę barw.

• [Czerwony], [Zielony], [Niebieski]: Umożliwia dostosowanie obrazu poprzez określenie poziomów barw za

pomocą opcji: [Czerwony], [Zielony] i [Niebieski].

• [6 Kolorów]: Umożliwia uzyskanie pożądanych kolorów poprzez dostosowanie barwy i nasycenia 6 kolorów

(czerwonego, zielonego, niebieskiego, niebieskozielonego, purpurowego i żółtego) oraz zapisanie ustawień.

- Odcień: Dostosowanie tonacji ekranu.

- Nasycenie: Dostosowanie nasycenia kolorów wyświetlanych na ekranie. Im niższa wartość, tym mniejsze nasycenie i jaśniejsze kolory. Im wyższa wartość, tym większe nasycenie i ciemniejsze kolory.

[Ustawienia] [Obraz] [Resetuj obraz]

• [Chcesz zresetować ustawienia obrazu?]:

- [Tak]: Przywraca ustawienia domyślne.

- [Nie]: Anuluje wybraną operację.

[Ogólne]

[Ustawienia] [Ogólne]

• [Język]: Wybór języka menu ekranowego.

• [Wybieranie USB]: Wybierz por podłączenia kabla USB upstream, aby użyć koncentratora USB monitora.

• [SMART ENERGY SAVING]: Oszczędność energii dzięki zastosowaniu algorytmu kompensacji luminacji.

- [Wysoki]: Oszczędza energię dzięki wysokiej wydajności działania funkcji [SMART ENERGY SAVING].

- [Niski]: Oszczędza energię dzięki niskiej wydajności działania funkcji [SMART ENERGY SAVING].

- [Wył.]: Powoduje wyłączenie tej funkcji.

• [Tryb głębokiego uśpienia]: Gdy dla opcji [Tryb głębokiego uśpienia] wybrano ustawienie [Wł.], pobór energii

w trybie gotowości jest minimalizowany.

- [Wł.]: Włącza opcję [Tryb głębokiego uśpienia].

- [Wył.]: Wyłącza opcję [Tryb głębokiego uśpienia].

• [Automatyczne Wył.]: Jeżeli przez dłuższą chwilę na monitorze nie są wykonywane żadne operacje,

automatycznie przełącza się on w tryb czuwania.

POLSKI

Page 20

POLSKI

• [Standard wejścia]: Ustaw wersję kompatybilności wejścia na tę samą wersję, co podłączone urządzenie

zewnętrzne.

- W przypadku ustawienia DisplayPort i USB-C na wartość 1.4 lub więcej, aby korzystać z funkcji HDR .

- W przypadku wejścia HDMI ustaw wartość 2.1[AV] lub więcej, aby korzystać z funkcji HDR.

• [Brzęczyk]: Funkcja umożliwia wybranie ustawienia sygnału brzęczyka generowanego po włączeniu

monitora.

• [Przycisk definiowany]: Możesz dostosować menu główne, aby łatwo uzyskać dostęp do preferowanego

menu.

- [PBP / PIP]: Wyświetlenie ekranów 2 trybów sygnału wejściowego na jednym monitorze.

- [Tryb Obrazu]: Umożliwia ustawienie trybu obrazu.

- [Przełącznik KVM]: Wybierz por podłączenia kabla USB upstream, aby użyć koncentratora USB monitora.

• [OSD Zablokuj]: Funkcja uniemożliwia konfigurowanie i regulowanie pozycji menu.

Wyłączone są wszystkie funkcje z wyjątkiem opcji [Jasność], [Automatyczna jasność], [Kontrast], [Głośność] i [PBP / PIP] w menu [Szybkie Ustawienia], menu [Wejścia], a także [OSD Zablokuj] i [Informacje] w menu [Ogólne].

• [Informacje]: Zostaną wyświetlone następujące informacje na temat monitora: [Całkowity czas pracy] i

[Rozdzielczość].

• [Ustaw. Fabry.]: Przywraca ustawienia domyślne.

UWAGA

• [SMART ENERGY SAVING]

- Poziom oszczędzania energii może różnić się zależnie od panelu ijego dostawcy.

- W przypadku w ybrania dla opcji [SMART ENERGY SAVING] ustawienia [Wysoki] lub [Niski] luminancja monitora może zwiększyć się lub zmniejszyć zależnie od źródła.

Page 21

ROZWIAZYWANIE PROBLEMÓW

Obraz nie jest wyświetlany na ekranie.

• Czy monitor jest podłączony do zasilania?

- Sprawdź, czy przewód zasilający jest prawidłowo podłączony do gniazda sieciowego.

• Czy wyświetlany jest komunikat [Brak Sygnału]?

- Ten komunikat jest wyświetlany na ekranie w przypadku braku przewodu sygnałowego łączącego komputer z monitorem lub w przypadku rozłączenia tego przewodu. Sprawdź przewód i podłącz go ponownie.

• Czy wyświetlany jest komunikat [Sygnał Nieprawidłowy]?

- Ten komunikat jest wyświetlany, gdy sygnały przesyłane z komputera (karty graficznej) znajdują się poza zakresem poziomej lub pionowej częstotliwości monitora. Aby ustawić prawidłową częstotliwość, zapoznaj się z sekcją Dane techniczne produktu tej instrukcji obsługi.

Obraz jest niestabilny i drga. / Obrazy wyświetlane na monitorze pozostawiają po sobie ślady w tle.

• Czy została wybrana odpowiednia rozdzielczość?

- Jeśli wybrana rozdzielczość to HDMI 1080i 60/50Hz (z przeplotem), obraz może drgać. Zmień rozdzielczość na 1080p lub zalecaną rozdzielczość.

- Wybór rozdzielczości innej niż zalecana (optymalna) może sprawiać, że tekst będzie rozmazany, a ekran przyciemniony, obcięty lub przesunięty.

- Sposoby wyboru ustawień mogą się różnić w zależności od komputera lub systemu operacyjnego, a niektóre rozdzielczości mogą nie być dostępne w zależności od wydajności karty graficznej. W takim przypadku należy skontaktować się z producentem komputera lub karty graficznej w celu uzyskania pomocy.

Na ekranie pozostaje obraz.

• Czy obraz jest widoczny na monitorze nawet po jego wyłączeniu?

- Wyświetlanie na monitorze przez długi czas nieruchomego obrazu może spowodować uszkodzenie ekranu, czego wynikiem jest obraz pozostający na monitorze.

- Aby wydłużyć okres eksploatacji monitora, należy korzystać z wygaszacza ekranu.

• Czy na ekranie są widoczne kropki?

- Podczas korzystania z monitora na ekranie mogą być widoczne pojedyncze kolorowe piksele (czerwone, zielone, niebieskie, białe lub czarne). To normalne zjawisko w przypadku ekranów LCD. Nie jest to błąd ani problem z działaniem monitora.

Niektóre funkcje są wyłączone.

• Czy po naciśnięciu przycisku Menu niektóre funkcje nie są dostępne?

- Menu ekranowe jest zablokowane. Wyłącz funkcję [OSD Zablokuj] w menu [Ogólne].

- Sprawdź ustawienia komputera i sygnał wejściowy. (HDR, Brak sygnału)

POLSKI

Page 22

Czy na ekranie jest wyświetlany komunikat „Znaleziono nieznany monitor Plug and Play (VESA DDC)”?

• Czy w komputerze zainstalowano sterowniki urządzenia?

- Pobierz sterownik z naszej strony internetowej: http://www.lg.com.

POLSKI

- Sprawdź, czy karta graficzna obsługuje funkcję Plug and Play.

Brak dźwięku z portu słuchawek.

• Czy wyświetlany jest obraz, ale nie ma dźwięku?

- Sprawdź, czy przewody są prawidłowo podłączone do portu słuchawek.

- Spróbuj zwiększyć głośność za pomocą joysticka.

- Ustawa monitor, którego używasz, jako wyjście audio komputera. (Ustawienia mogą się różnić w zależności od systemu operacyjnego urządzenia).

Page 23

DANE TECHNICZNE PRODUKTU

Dane techniczne mogą zostać zmienione bez wcześniejszego powiadomienia. Symbol oznacza prąd przemienny, a symbol — prąd stały.

Głębia kolorów: Obsługa koloru 8-bitowego. Rozdzielczość:

- Maks. obsługiwana rozdzielczość: 5120 x 1440 / 144Hz

- Zalecana rozdzielczość: 5120 x 1440 / 144Hz

Zalecane warunki:

• Warunki eksploatacji

- Temperatura: Od 0 °C do 40 °C

- Wilgotność: Poniżej 80 %

• Warunki przechowywania

- Temperatura: Od -20 °C do 60 °C

- Wilgotność: Poniżej 85 %

Wymiary: Rozmiar monitora (szerokość x wysokość x głębokość)

• Z podstawą: 1215,1 x 585,8 x 281,0 (mm)

• Bez podstawy: 1215,1 x 365,7 x 114,2 (mm)

Masa (bez opakowania):

• Z podstawą: 14,7 (kg)

• Bez podstawy: 12,6 (kg)

Zasilanie:

• Moc znamionowa: AC 100 - 240 V, 50/60 Hz, 2,5 A

• Zużycie energii:

- Tryb eksploatacji: 103 W (Typowe)*

- Tryb uśpienia: ≤ 0,5W (Stan wejścia HDMI / DP)**

- Urządzenie wyłączone: ≤ 0,3 W

* Wartość zużycia energii w Trybie eksploatacji mierzona jest pod kątem standardu testowego LGE. (Wzorzec Biel w trybie pełnoekranowym, maksymalna rozdzielczość)

* Poziom zużycia energii może się różnić w zależności od warunków eksploatacji i ustawień monitora. ** W przypadku wejścia USB-C zużycie energii w trybie wstrzymania może się różnić w zależności od

podłączonego urządzenia. ** Monitor przejdzie w Stan Uśpienia w ciągu kilku minut (maks. 5 minut).

POLSKI

Page 24

Fabryczny tryb obsługi (Tryby Ustawienia wstępne, PC)

DisplayPort / USB-C

POLSKI

Rozdzielczość Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

640 x 480 31,469 59,94 -/-

800 x 600 37,879 60,317 +/+

1024 x 768 48,363 60 -/-

1280 x 1024 79,976 75,025 +/+

1920 x 1080 66,587 59,934 +/-

5120 x 1440 222,16 143,98 +/-

5120 x 1440 182,95 119,97 +/-

5120 x 1440 150,99 100 +/-

5120 x 1440 127,41 85 +/-

5120 x 1440 107,24 71,98 +/-

3840 x 1080 137,25 119,97 +/-

3840 x 1080 113,25 99,96 +/-

3440 x 1440 183 120 +/- PBP(21:9)

2560 x 1440 183 120 +/- PBP(16:9)

1680 x 1440 182,88 119,92 +/- PBP(11:9)

1280 x 720 91,49 119,91 +/- PIP(720P)

720 x 480 61,08 120 +/- PIP(480P)

Page 25

HDMI

Rozdzielczość Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

640 x 480 31,469 59,94 -/-

800 x 600 37,879 60,317 +/+

1024 x 768 48,363 60 -/-

1280 x 720 91,49 119,91 +/-

1280 x 1024 79,976 75,025 +/+

1920 x 1080 66,587 59,934 +/-

5120 x 1440 222,16 143,98 +/-

5120 x 1440 107,24 71,98 +/-

5120 x 1440 88,826 59,977 +/- PIP(32:9)

3840 x 1080 137,25 119,97 +/-

3840 x 1080 113,25 99,96 +/-

3840 x 1080 66,62 59,97 +/-

3440 x 1440 150,97 99,98 +/- PBP(21:9)

3440 x 1440 73,68 49,99 +/- PBP(21:9)

2560 x 1440 88,79 59,95 +/- PBP(16:9)

2560 x 1440 183 120 +/- PBP(16:9)

1680 x 1440 88,86 60 +/- PBP(11:9)

1680 x 1440 182,88 119,92 +/- PBP(11:9)

720 x 480 61,08 120 +/- PIP(480P)

1280 x 720 91,49 119,91 +/- PIP(720P)

POLSKI

Page 26

Uwagi

SINGLE

PBP(16:9) PBP(16:9)

PBP(11:9) PBP(21:9)

PBP(11:9)PBP(21:9)

POLSKI

Taktowanie HDMI (Wideo)

Tryby ustawień

wstępnych

480p 31,5 60

720p 45 60

1080p 67,5 60

2160p 135 60

Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)

Page 27

Nazwa modelu i numer seryjny urządzenia są umieszczone z tyłu i na jednym z jego boków. Warto zapisać je poniżej na wypadek, gdyby należało oddać urządzenie do naprawy.

Model

Numer seryjny
