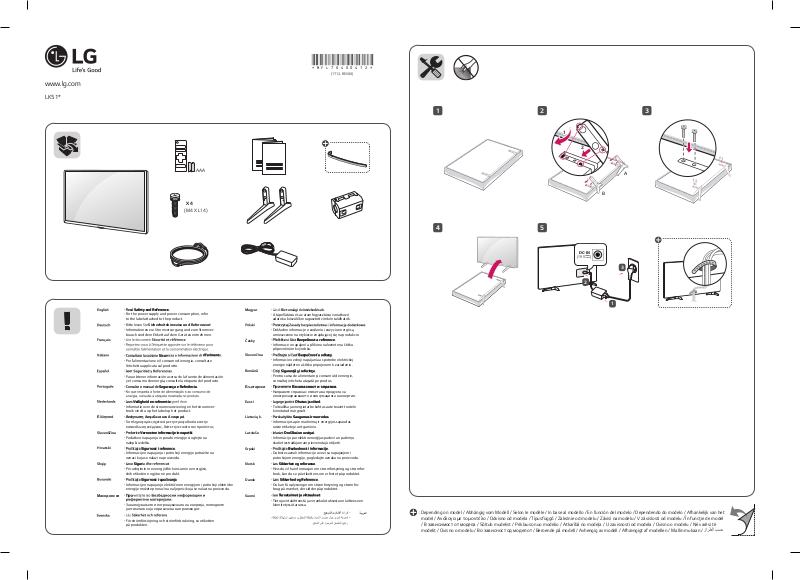

Page 1
www.lg.com
Read Safety and Reference.
Fr
Ελληνικ
Slovenščina
Magyar
Lásd: Biztonsági óvintézkedések
.
Hr
Shqi
Ма
LK51*
*MFL70400412*
(1712-REV00)
1 2 3
1
2
ançais
vatski
p
кедонски
AAA
X 4
(M4 X L14)
For the power supply and power consumption, refer
to the label attached to the product.
Bitte lesen Sie Sicherheitshinweise und Referenzen!
Informationen zur Stromversorgung und zum Stromverbrauch sind dem Etikett auf dem Gerät zu entnehmen.
.
Consultare la sezione Sicur
Per l'alimentazione e il consumo di energia, consultare
l'etichetta applicata sul prodotto.
Leer
Para obtener información acerca de la fuente de alimentación
y el consumo de energía, consulte la etiqueta del producto.
Consulte o manual de Segurança e Referência.
Lees Veiligheid en referentie
Informatie over de stroomvoorziening en het stroomverbruik vindt u op het label op het product.
Ανάγνωση
ά
Για πληροφορίες σχετικά με την τροφοδοσία και την
κατανάλωση ενέργειας, δείτε την ετικέτα του προϊόντος.
Preberite Varnostne informacije in napotki.
Podatke o napajanju in porabi energije si oglejte na
nalepki izdelka.
Pročitajte Sigurnost i reference.
Informacije o napajanju i potrošnji energije potražite na
oznaci koja se nalazi na proizvodu.
Lexo Sigur
Për ushqimin me energji dhe konsumin e energjisë,
shih etiketën e ngjitur në produkt.
Pročitajte Sigurnost i upućivanje.
Informacije o napajanju električnom energijom i potrošnji električne
energije možete pronaći na naljepnici koja se nalazi na proizvodu.
Про
За напојувањето и потрошувачката на енергија, погледнете
ја етикетата која е прикачена на производот.
För strömförsörjning och strömförbrukning, se etiketten
på produkten.
Ασφάλεια και Αναφορά.
.
riferiment
A tápellátásra és az áramfogyasztásra vonatkozó
adatok a készülékre ragasztott címkén találhatók.
Przeczytaj
Dokładne informacje o zasilaniu i zużyciu energii są
umieszczone na etykiecie znajdującej się na produkcie.
Česky
Slovenčina
Română
Български Прочетете Безопасност и справки.
Eesti
Lietuvių k.
Latviešu
Srpski
Norsk
Dansk
Suomi
Přečtěte si část Bezpečnost areference.
Informace onapájení apříkonu naleznete na štítku
připevněném kvýrobku.
Prečítajte si časť Bezpečnosť a odkazy.
Informácie o zdroji napájania a spotrebe elektrickej
energie nájdete na štítku pripojenom k zariadeniu.
Citiţi Siguranţă şi referinţe.
Pentru sursa de alimentare şi consumul de energie,
consultaţi eticheta ataşată pe produs.
Направете справка с етикета на продукта за
електрозахранването и консумацията на енергия.
Lugege jaotist Ohutus ja viited.
Toiteallika ja energiatarbe kohta saate teavet tootele
kinnitatud märgiselt.
Perskaitykite Saugumas ir nuorodos
Informacijos apie maitinimą ir energijos sąnaudas
rasite etiketėje ant gaminio.
Izlasiet Drošībai un uzziņai.
Informāciju par elektroenerģijas padevi un patēriņu
skatiet izstrādājumam pievienotajā etiķetē.
Pročitajte Bezbednost i informacije.
Da biste saznali informacije u vezi sa napajanjem i
potrošnjom energije, pogledajte oznaku na proizvodu.
Les Sikkerhet og referanse.
Hvis du vil ha informasjon om strømforsyning og strømforbruk, kan du se på etiketten som er festet på produktet.
Læs Sikkerhed og Reference.
Du kan få oplysninger om strømforsyning og strømforbrug på mærket, der sidder på produktet.
Lue Turvatoimet ja viittaukset.
Tietoja virtalähteestä ja virrankulutuksesta on laitteeseen
kiinnitetyssä tarrassa.
A
B
4 5
DC-IN
(19 V )
3
2
1
: Depending on model / Abhängig vom Modell / Selon le modèle / In base al modello / En función del modelo / Dependendo do modelo / Afhankelijk van het
model / Ανάλογα με το μοντέλο / Odvisno od modela / Típusfüggő / Zależnie od modelu / Závisí na modelu / V závislosti od modelu / În funcţie de model
/ В зависимост от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të
modelit / Ovisno o modelu / Во зависност од моделот / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan /
Page 2
1
2
0
ANTENNA /
CABLE IN
Satellite IN
PCMCIA CARD SLOT
HDMI IN
USB IN
COMPONENT IN
L/MONO AUDIO R
R
P
B
VIDEO/YP
AV IN
L/MONOAUDIO R
R
P
B
VIDEO/YP
LAN
AUDIO
VIDEO
VIDEO L/MONO AUDIOR
43LK5100PLA
43LK5100PLB
49LK5100PLA
49LK5100PLB
A
E
D
B
G
C
F
A
976 628 217.9 583 81.5 8.1 7.8
1108 702 217.9 657 81.5 10.9 10.6
B
C
D
E
19 V 2.7 A
19 V 3.2 A
F
F
G
OPTICAL DIGITAL
AUDIO OUT
Page 3
NAUDOTOJO VADOVAS
Saugumas ir nuorodos
LED TV*
* LG LED TV sudaro skystųjų kristalų ekranas su foniniu šviesos
diodų apšvietimu.
Prieš naudodami televizorių atidžiai perskaitykite šį vadovą ir pasilikite
jį ateičiai.
www.lg.com
Autorių teisės © 2018 LG Electronics Inc. Visos teisės saugomos.
Page 4
LIETUVIŲ K.
Įspėjimas! Saugos
instrukcijos
DĖMESIO
ELEKTROS SMŪGIO
PAVOJUS NEATIDARYTI
DĖMESIO: NORĖDAMI SUMAŽINTI ELEKTROS SMŪGIO PAVOJŲ,
NENUIMKITE DANGTELIO (ARBA GALINĖS DETALĖS). VIDUJE NĖRA
NAUDOTOJO APTARNAUJAMŲ DETALIŲ. VISUS DARBUS PATIKĖKITE
KVALIFIKUOTAM PERSONALUI.
Šis simbolis skirtas įspėti naudotoją apie neizoliuotą
„pavojingą įtampą“ gaminio korpuse, kuri gali būti
pakankamai aukšta, kad sukeltų žmonėms elektros smūgio
pavojų.
Šis simbolis skirtas įspėti naudotoją apie svarbias
naudojimo ir techninės priežiūros (aptarnavimo)
instrukcijas, pridedamas prietaiso dokumentacijoje.
ĮSPĖJIMAS: NORĖDAMI SUMAŽINTI GAISRO IR ELEKTROS SMŪGIO
PAVOJŲ, SAUGOKITE GAMINĮ NUO LIETAUS IR DRĖGMĖS.
• NORËDAMI APSISAUGOTI NUO UGNIES PLITIMO, ŽVAKES ARBA KITUS
DAIKTUS SU ATVIRA LIEPSNA VISADA LAIKYKITE ATOKIAU NUO ŠIO
GAMINIO.
• Nelaikykite televizoriaus ir nuotolinio valdymo pulto
tokioje aplinkoje:
- Saugokite gaminį nuo tiesioginių saulės spindulių.
- Drėgnose vietose, pavyzdžiui, vonios kambaryje
- Šalia bet kokių karščio šaltinių, tokių kaip viryklė, ir kitų karštį
skleidžiančių įrenginių.
- Šalia virtuvės įrangos arba drėkintuvų, kur lengvai gali patekti
garai arba alyva.
- Nuo lietaus ir vėjo neapsaugotose vietose.
- Saugokite prietaisą nuo varvėjimo ir lašėjimo, nestatykite daiktų
su vandeniu, pvz., vazų, puodelių ir pan., ant arba virš prietaiso
(pvz., ant lentynos, esančios virš prietaiso).
- Šalia degių daiktų, tokių kaip benzinas ar žvakės, saugokite
televizorių nuo tiesioginio oro kondicionieriaus poveikio.
- Neįrenkite labai dulkėtose vietose.
Priešingu atveju gali kilti gaisras, galima patirti elektros smūgį,
gaminys gali užsidegti / sprogti, sugesti ar deformuotis.
• Vėdinimas
- Įrenkite televizorių gerai vėdinamoje vietoje. Neįrenkite uždaroje
erdvėje, pavyzdžiui, knygų spintoje.
- Nestatykite gaminio ant kilimo ar pagalvės.
- Prijungę prie elektros tinklo, neblokuokite ir neuždenkite
gaminio audiniu ar kitomis medžiagomis.
• Nelieskite vėdinimo angų. Žiūrint televizorių ilgesnį laiką, vėdinimo
angos gali įkaisti.
• Saugokite maitinimo kabelį nuo neigiamo fizinio ar mechaninio
poveikio, pavyzdžiui, persukimo, sunarpliojimo, suspaudimo,
privėrimo durimis ar mindymo. Ypač atkreipkite dėmesį į kištukus,
sieninius lizdus ir vietas, kuriose kabelis išeina iš prietaiso.
• Neperkelkite televizoriaus, jei jo maitinimo kabelis yra prijungtas
prie elektros tinklo.
• Nenaudokite pažeisto arba netvirtai prijungto maitinimo laido.
• Ištraukdami maitinimo laidą, tvirtai laikykite už kištuko.
Atjungdami televizorių iš elektros tinklo, netraukite už maitinimo
laido.
• Nejunkite prie to paties elektros lizdo per daug prietaisų, nes gali
kilti gaisras, taip pat galima patirti elektros smūgį.
• Prietaiso atjungimas nuo elektros tinklo
- Šis prietaisas atjungiamas ištraukiant maitinimo laido kištuką.
Pavojaus atveju maitinimo laido kištukas turi būti lengvai
pasiekiamas.
• Neleiskite vaikams lipti ant televizoriaus arba už jo laikytis. Dėl to
televizorius gali apvirsti ir sunkiai sužeisti.
• Lauko antenos įžeminimas (gali skirtis pagal šalį):
- Įrengus lauko anteną, būtina laikytis toliau pateikiamų
atsargumo priemonių.
Neįrenkite lauko antenos sistemos šalia oro elektros linijų ar kitų
apšvietimo ar maitinimo grandinių ar vietose, kuriose galimas
kontaktas su tokiomis elektros linijomis ar grandinėmis, nes tai
gali sukelti rimtą kūno sužalojimą ar mirtį.
Kad būtų užtikrinta tam tikra apsauga nuo viršįtampių ir statinių
krūvių, antenos sistema turi būti įžeminta.
JAV nacionalinio elektros kodekso (NEC) 810 str. pateikiama
informacija apie tinkamą stiebo ir pagrindo konstrukcijos
įžeminimą, į antenos iškrovos prietaisą vedančio kabelio
įžeminimą, įžeminimo laidų dydį, antenos iškrovos prietaiso
įrengimo vietą, prijungimą prie įžeminimo elektrodų ir
reikalavimus įžeminimo elektrodams.
Antenos įžeminimas pagal nacionalinį elektros kodeksą, ANSI/
NFPA 70
2
Page 5
LIETUVIŲ K.
• Įžeminimas (Išskyrus prietaisus, kurie nėra įžeminami.)
- Televizorius su įžemintu trijų kontaktų kištuku turi būti
jungiamas prie įžeminto trijų kontaktų elektros lizdo. Būtinai
prijunkite įžeminimo kabelį, kad apsisaugotumėte nuo galimo
elektros smūgio.
• Niekada nelieskite šio prietaiso ir antenos perkūnijos metu. Jūs
galite patirti elektros smūgį.
• Įsitikinkite, kad maitinimo laidas yra tvirtai prijungtas prie
televizoriaus ir sieninio elektros lizdo. Priešingu atveju gali būti
sugadintas kištukas ir lizdas, o kraštutiniais atvejais gali kilti
gaisras.
• Nedėkite į gaminį metalinių ar degių daiktų. Pašaliniam daiktui
patekus į gaminį, atjunkite maitinimo laidą ir kreipkitės į klientų
aptarnavimo skyrių.
• Nelieskite prijungto maitinimo laido galo. Jūs galite patirti elektros
smūgį.
• Bet kuriuo iš toliau nurodytų atvejų nedelsdami ištraukite
maitinimo laido kištuką ir kreipkitės į vietos klientų
aptarnavimo skyrių.
- Gaminys buvo pažeistas.
- Jei į gaminį (elektros adapterį, maitinimo laidą ar televizorių)
pateko vandens ar kitokios medžiagos.
- Jei užuodžiate iš televizoriaus dūmus ar kitus kvapus
- Jei prietaisas paveiktas žaibo ar nėra naudojamas ilgesnį laiką.
Išjungus televizorių nuotolinio valdymo pultu arba mygtuku,
elektros maitinimas vis tiek yra prijungtas prie prietaiso, nes
neištrauktas jo kištukas.
• Nenaudokite šalia televizoriaus aukštos įtampos elektros prietaisų
(pvz., elektrinės vabzdžių gaudyklės). Dėl to gali sutrikti gaminio
veikimas.
• Nebandykite jokiu būdu modifikuoti šio gaminio be rašytinio „LG
Electronics“ leidimo. Gali netyčia kilti gaisras arba ištikti elektros
smūgis. Dėl techninės priežiūros ar remonto kreipkitės į vietos
klientų aptarnavimo skyrių. Dėl neleistino modifikavimo vartotojas
gali netekti teisės naudotis šiuo prietaisu.
• Naudokite tik „LG Electronics“ patvirtintus priedus. Priešingu atveju
gali kilti gaisras, galima patirti elektros smūgį, gaminys gali sugesti
arba veikti netinkamai.
• Niekada neišmontuokite AC adapterio arba maitinimo laido. Dėl to
gali kilti gaisro arba elektros smūgio pavojus.
• Su adapteriu elkitės atsargiai. Nenumeskite ir nedaužykite jo. Dėl
smūgio ar atsitrenkimo adapteris gali būti sugadintas.
• Kad sumažintumėte gaisro ar elektros smūgio riziką, nelieskite
televizoriaus šlapiomis rankomis. Jei maitinimo kištuko kontaktai
yra šlapi ar padengti dulkėmis, visiškai išdžiovinkite maitinimo
kištuką ir nuvalykite dulkes.
• Baterijos
- Priedus (baterijas ir pan.) laikykite saugioje, vaikams
nepasiekiamoje vietoje.
- Nesukelkite trumpojo jungimo, neardykite baterijų ir saugokite
jas nuo perkaitimo. Nemeskite baterijų į ugnį. Baterijas saugokite
nuo per didelio karščio.
• Perkėlimas
- Prieš perkeldami įsitikinkite, kad gaminys išjungtas, maitinimo
laido kištukas ištrauktas ir atjungti visi laidai. Didesnius
televizorius turi nešti 2 arba daugiau žmonių. Nespauskite ir
nesukelkite spaudimo ant priekinės televizoriaus plokštės.
Priešingu atveju galimas gaminio sugadinimas, gaisras ar kūno
sužalojimas.
• Nuo drėgmės saugančią pakavimo medžiagą ar vinilinę pakavimo
medžiagą laikykite vaikams nepasiekiamoje vietoje.
• Saugokite gaminį nuo smūgių, nemeskite į jį jokių daiktų,
nemeskite nieko į ekraną.
• Nespauskite stipriai plokštės ranka ar aštriu daiktu, pvz., nagu,
pieštuku ar rašikliu, ir nesubraižykite jos. Taip galite sugadinti
ekraną.
• Valymas
- Norėdami nuvalyti produktą, ištraukite maitinimo laidą ir
švelniai nuvalykite minkšta / sausa šluoste. Nepurkškite
tiesiai ant televizoriaus vandens ar kitokių skysčių. Niekada
nenaudokite langų valiklių, oro gaiviklių, insekticidų, tepalų,
vaško (automobilinio, pramoninio), abrazyvinių medžiagų,
skiediklių, benzolo, alkoholio ir kt., kurie gali pažeisti produktą ir
jo skydelį. Priešingu atveju gali ištikti elektros smūgis ir gali būti
sugadintas gaminys.
3
Page 6
LIETUVIŲ K.
Paruošimas
A
B
Atskiras pirkinys
• Jei po pristatymo iš gamyklos TV yra įjungiamas pirmą kartą, TV
inicijavimas gali trukti kelias minutes.
• Pateiktas vaizdas gali skirtis nuo jūsų televizoriaus.
• Jūsų televizoriaus ekrane rodomas meniu (OSD meniu) gali šiek tiek
skirtis nuo šiame vadove pateiktų paveikslėlių.
• Pasiekiami meniu ir parinktys gali skirtis pagal naudojamą įvesties
šaltinį ar gaminio modelį.
• Į šį televizorių ateityje gali būti įdiegtos naujos funkcijos.
• Prietaisas turi būti įrengtas ten, kur bus lengvai pasiekiamas
elektros lizdas. Kai kurie prietaisai neturi įjungimo / išjungimo
mygtuko. Jie yra išjungiami ištraukiant maitinimo laido kištuką.
• Su jūsų gaminiu pateikiami elementai priklauso nuo gaminio
modelio.
• Atnaujinus šio gaminio funkcijas, gaminio specifikacijos ir šio
vadovo turinys gali būti keičiami be išankstinio įspėjimo.
• Optimaliai jungčiai užtikrinti HDMI kabeliai ir USB įrenginiai turi
turėti mažesnius nei 10 mm storio ir 18 mm pločio apvadus.
Naudokite ilginamąjį kabelį, palaikantį , jei USB kabelis ar
USB atminties kortelė netinka jūsų televizoriaus USB prievadui.
B
B
A
• Naudokite sertifikuotą kabelį, ant kurio būtų HDMI logotipas.
• Jei nenaudosite sertifikuoto HDMI laido, ekranas gali nieko nerodyti
arba gali įvykti ryšio klaida. (Rekomenduojami HDMI laidų tipai)
- Didelės spartos HDMI®/TM kabelis (3 m arba mažesnis)
- Didelės spartos HDMI®/TM kabelis su eternetu (3 m arba
mažesnis)
• Kaip naudoti ferito šerdį (Priklauso nuo modelio)
- Norėdami sumažinti elektromagnetinius trukdžius maitinimo
kabelyje, naudokite ferito branduolį. Maitinimo kabeliu vieną
kartą apvyniokite ferito šerdį.
A
* A < 10 mm
* B < 18 mm
Atskirai įsigyjami elementai, gerinant jų kokybę, gali būti pakeičiami
arba modifikuojami iš anksto nepranešus. Norėdami įsigyti šiuos
gaminius, susisiekite su savo tiekėju. Šie įrenginiai veikia tik su tam
tikrais modeliais.
Modelio pavadinimas arba konstrukcija gali būti pakeisti atsižvelgiant
į gaminio funkcijų atnaujinimą, gamintojo aplinkybes ir politiką.
(Priklauso nuo modelio)
Prie sienos tvirtinamas laikiklis
Įsitikinkite, kad naudojate VESA standartą atitinkančius sraigtus ir
prie sienos tvirtinamus laikiklius. Standartiniai prie sienos tvirtinamų
laikiklių rinkinių matmenys pateikiami šioje lentelėje.
Modelis 32/43LK51* 49LK51*
VESA (A x B) (mm) 200 x 200 300 x 300
Standartinis sraigtas M6 M6
Sraigtų skaičius 4 4
Prie sienos
tvirtinamas laikiklis
LSW240B
MSW240
OLW480B
MSW240
[Sienos pusė]
10 cm (+ / -2 cm)
4
[TV pusė]
Page 7
LIETUVIŲ K.
Televizoriaus kėlimas ir
judinimas
Prieš judindami arba keldami televizorių, perskaitykite šią informaciją,
kad nesubraižytumėte ir nepažeistumėte televizoriaus ir galėtumėte jį
saugiai pervežti neatsižvelgiant į jo tipą ir dydį.
• Televizorių rekomenduojama pervežti naudojant originalią
televizoriaus pakuotę arba dėžę.
• Prieš judindami arba keldami televizorių, atjunkite jo maitinimo
kabelį ir visus kitus kabelius.
• Kai laikote televizorių, ekranas turi būti nusuktas nuo jūsų, kad
nesugadintumėte.
• Tvirtai laikykite televizorių už jo viršaus ir apačios. Jokiu būdu
nelaikykite už skaidrios dalies, garsiakalbio ar garsiakalbio grotelių.
• Didelį televizorių gali pernešti mažiausia 2 žmonės.
• Pernešdami televizorių rankomis laikykite jį taip, kaip parodyta
šiame paveikslėlyje.
• Pernešdami televizorių stenkitės jo nekratyti ir per daug nepurtyti.
• Pernešdami televizorių laikykite jį vertikaliai, niekada neverskite
ant šono ir nekreipkite į kairę ar dešinę.
• Nespauskite rėmo bloko per daug, nes jis gali susilankstyti / sulinkti
ir sugadinti ekraną.
• Valdydami televizorių būkite atsargūs, kad nesugadintumėte
išsikišusių mygtukų.
• Visada stenkitės neliesti ekrano, kad jo nepažeistumėte.
• Neneškite TV laikydami už kabelių laikiklių, nes jie gali
sulūžti ir galite susižaloti arba sugadinti TV.
• Tvirtindami stovą prie televizoriaus, padėkite televizorių
ekranu žemyn ant užkloto stalo arba ant lygaus paviršiaus
tam, kad ekranas būtų apsaugotas nuo įbrėžimų.
Montavimas ant stalo
1 Pakelkite ir pakreipkite televizorių į vertikalią padėtį.
• Palikite (mažiausia) 10 cm tarpą nuo sienos, kad užtikrintumėte
tinkamą vėdinimą.
10 cm
10 cm
10 cm
(Priklauso nuo modelio)
2 Prijunkite maitinimo kabelį prie elektros lizdo sienoje.
• Surinkdami produktą nepilkite pašalinių medžiagų (alyvų,
tepalų ir t.t.) ant varžtų. (Tai darydami galite sugadinti
produktą.)
• Jeigu įrengsite televizorių ant stovo, turite imtis veiksmų,
kad apsaugotumėte gaminį ir jis nenuvirstų. To nepadarius,
gaminys virsdamas gali sužeisti.
• Norėdami užtikrinti saugumą ir numatytą gaminio
eksploatavimo trukmę, nenaudokite nepatvirtintų priedų.
• Bet kokiai žalai ar sužalojimams, atsiradusiems dėl
nepatvirtintų priedų naudojimo, garantija netaikoma.
• Gerai įsukite ir priveržkite varžtus. (Jei juos priveršite
nepakankamai, sumontavus televizorius gali pakrypti į
priekį.) Nenaudokite per daug jėgos, nes gali būti sugadinti
varžtai arba televizoriaus stovas.
10 cm
10 cm
5
Page 8
LIETUVIŲ K.
Televizoriaus tvirtinimas prie sienos
(Priklauso nuo modelio)
1 Galinėje televizoriaus pusėje įkiškite ir priveržkite varžtus su
ąselėmis arba televizoriaus laikiklius ir varžtus.
• Jei vietoj varžtų su ąselėmis įsukti varžtai, pirmiausia išsukite
šiuos varžtus.
2 Pritvirtinkite sienos laikiklius varžtais prie sienos. Sutapatinkite
sienos laikiklį ir televizoriaus gale esančius varžtus su ąsomis.
3 Tvirtai sujunkite varžtus su ąsomis ir sienos laikiklius tvirta virvute.
Įsitikinkite, kad virvutė yra horizontali su plokščiu paviršiumi.
Įrengimas ant sienos
Pritvirtinkite atskirai įsigyjamą tvirtinimo prie sienos laikiklį ant
televizoriaus galinės pusės ir pritvirtinkite jį prie tvirtos sienos
statmenai grindims. Jei norite televizorių kabinti ant kitų statybinių
medžiagų, kreipkitės į kvalifikuotus meistrus. LG rekomenduoja, kad
montavimą atliktų kvalifikuotas profesionalus montuotojas. Mes
rekomenduojame naudoti LG prie sienos montuojamus laikiklius.
LG prie sienos montuojamą laikiklį paprasta pakreipti, kai laidai jau
prijungti. Kai nesinaudojate LG prie sienos montuojamais laikikliais,
prie sienos montuojamus laikiklius naudokite ten, kur įrenginys yra
atitinkamai pritvirtintas prie sienos ir palikta pakankamai vietos išorinių
įrenginių prijungimui. Rekomenduojama prijungti visus laidus prieš
montuojant fiksuojamą prie sienos montuojamą laikiklį.
10 cm
10 cm
10 cm
10 cm
• Naudokite paaukštinimą ar spintelę, kurie būtų pakankamai stiprūs
ir dideli, kad saugiai išlaikytų televizorių.
• Laikikliai, varžtai ir virvutės nepateikiami. Papildomų priedų galite
įsigyti iš vietos pardavėjo.
• Nuimkite stovą prieš montuodami TV ant sieninio laikiklio,
atvirkščia tvarka atlikę stovo surinkimo veiksmus.
• Daugiau informacijos apie varžtus ir sieninį laikiklį rasite
skyrelyje „Atskirai įsigyjami elementai“.
• Jei ketinate montuoti televizorių ant sienos, prie gaminio
galinės sienelės pritvirtinkite standartinę VESA montavimo
sąsają (papildomas dalis). Kai tvirtinate televizorių
naudodami tvirtinimo prie sienos laikiklį (atskirai įsigyjama
dalis), gerai jį pritvirtinkite, kad nenukristų.
• Tvirtindami televizorių ant sienos, įsitikinkite, kad
televizorius neužkabinamas už jo galinėje dalyje esančių
maitinimo ir signalo kabelių.
• Neinstaliuokite šio gaminio ant sienos, jei jis gali turėti
sąlytį su tepalu ar riebalų garais. Tai gali pažeisti gaminį ir
jis gali nukristi.
10 cm
(Priklauso nuo modelio)
6
Page 9
LIETUVIŲ K.
• Montuojant sieninį laikiklį rekomenduojama uždengti stovo skylę
juosta, kad joje nesikauptų dulkės ir vabzdžiai. (Priklauso nuo
modelio)
CI modulis
Žiūrėkite koduotas (mokamas) paslaugas skaitmeninės televizijos
režimu. (Priklauso nuo modelio)
• Patikrinkite, ar CI modulis teisinga kryptimi įdėtas į PCMCIA
kortelės lizdą. Jei modulis nėra įdėtas tinkamai, tai gali padaryti
žalos televizoriui ir PCMCIA kortelės lizdui.
• Jei televizoriuje nerodomas joks vaizdas ir garsas, kai yra prijungta
CI+ kamera, kreipkitės į antžemėninės / kabelinės / palydovinės
televizijos paslaugų operatorių.
Stovo skylė
Jungtys
Prijunkite įvairius išorinius įrenginius prie televizoriaus ir perjunkite
įvesties režimus, kad pasirinktumėte išorinį įrenginį. Daugiau
informacijos apie išorinių įrenginių prijungimą rasite su kiekvienu
įrenginiu pateiktame vadove.
Antena / kabelis
Prijunkite televizorių prie sieninio antenos lizdo RF kabeliu (75 Ω).
• Naudokite signalo skirstytuvą, jei norite naudoti daugiau nei 2
televizorius.
• Jei vaizdo kokybė prasta, jai pagerinti tinkamai sumontuokite
signalo stiprintuvą.
• Jeigu prijungus anteną vaizdo kokybė prasta, bandykite
reguliuodami rasti tinkamą antenos kryptį.
• Antenos kabelis ir konverteris nepridedami.
Kitos jungtys
Prijunkite televizorių prie išorinių įrenginių. Jei norite geriausios vaizdo
ir garso kokybės, išorinį įrenginį ir televizorių sujunkite HDMI kabeliu.
Atskiras kabelis nepridedamas.
HDMI
• Palaikomas HDMI garso formatas (Priklauso nuo modelio):
Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz),
PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)
Adapteris
(Priklauso nuo modelio)
• Prieš įjungdami televizoriaus maitinimo kištuką į sieninį
elektros lizdą, nepamirškite DC maitinimo adapterį
prijungti prie televizoriaus.
Palydovinė antena
Prijunkite televizoriaus palydovinę anteną prie palydovinio lizdo
palydovinės antenos RF kabeliu (75 Ω). (Priklauso nuo modelio)
7
Page 10
LIETUVIŲ K.
Išoriniai įrenginiai
Gali būti naudojami išoriniai įrenginiai: „Blu-ray“ leistuvai, HD imtuvai,
DVD leistuvai, VCR, garso sistemos, USB atminties įrenginiai, asmeniniai
kompiuteriai, žaidimų ir kitokie išoriniai įrenginiai.
• Išorinio įrenginio prijungimas gali skirtis, tai priklauso nuo modelio.
• Prijunkite išorinius įrenginius prie televizoriaus nepaisydami
televizoriaus jungties tvarkos.
• Jei „Blu-ray“ / DVD arba VCR įrenginiu įrašote televizijos laidą,
įsitikinkite, kad prijungėte televizoriaus signalo įvesties kabelį prie
televizoriaus per DVD arba VCR. Daugiau informacijos rasite su
prijungtu įrenginiu pateiktame vadove.
• Išorinio įrenginio naudojimo instrukcijas rasite vadove.
• Jei prie televizoriaus jungiate žaidimų įrangą, naudokite su ja
pateiktą kabelį.
• Kompiuterio režimu gali atsirasti skiriamosios gebos, vertikalaus
vaizdo, kontrasto ar šviesumo trikdžių. Jei yra trikdžių, nustatykite
kompiuterio išvestį į kitą skiriamąją gebą, pakeiskite atnaujinimo
dažnį arba VAIZDO meniu reguliuokite šviesumą ir kontrastą, kol
vaizdas taps ryškus.
• Kompiuterio režimu kai kurie raiškos nustatymai gali tinkamai
neveikti atsižvelgiant į vaizdo plokštę.
• Jungiantis per laidinį LAN tinklą, rekomenduojama naudoti CAT 7
kabelį. (Tik jei yra prievadas.)

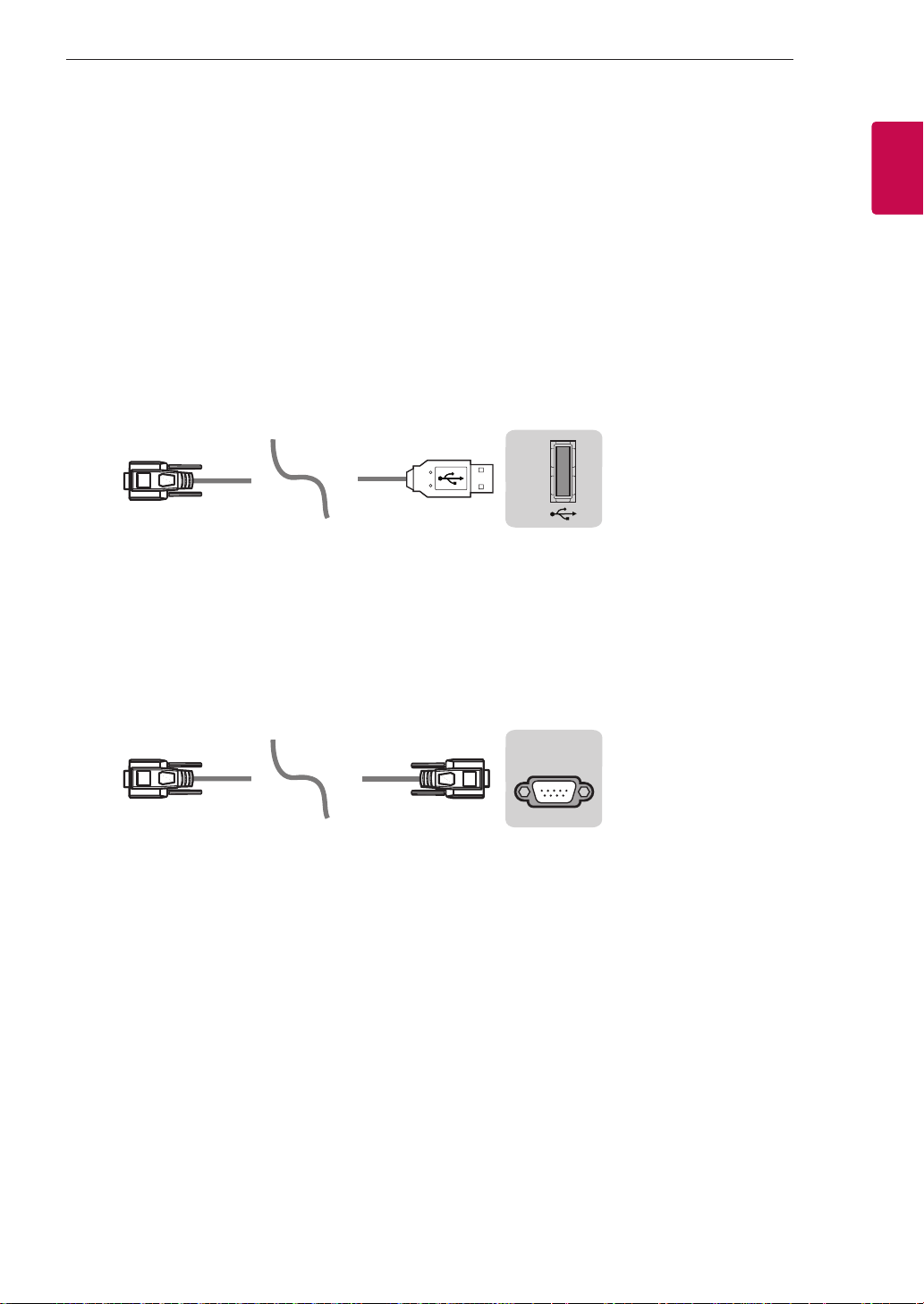

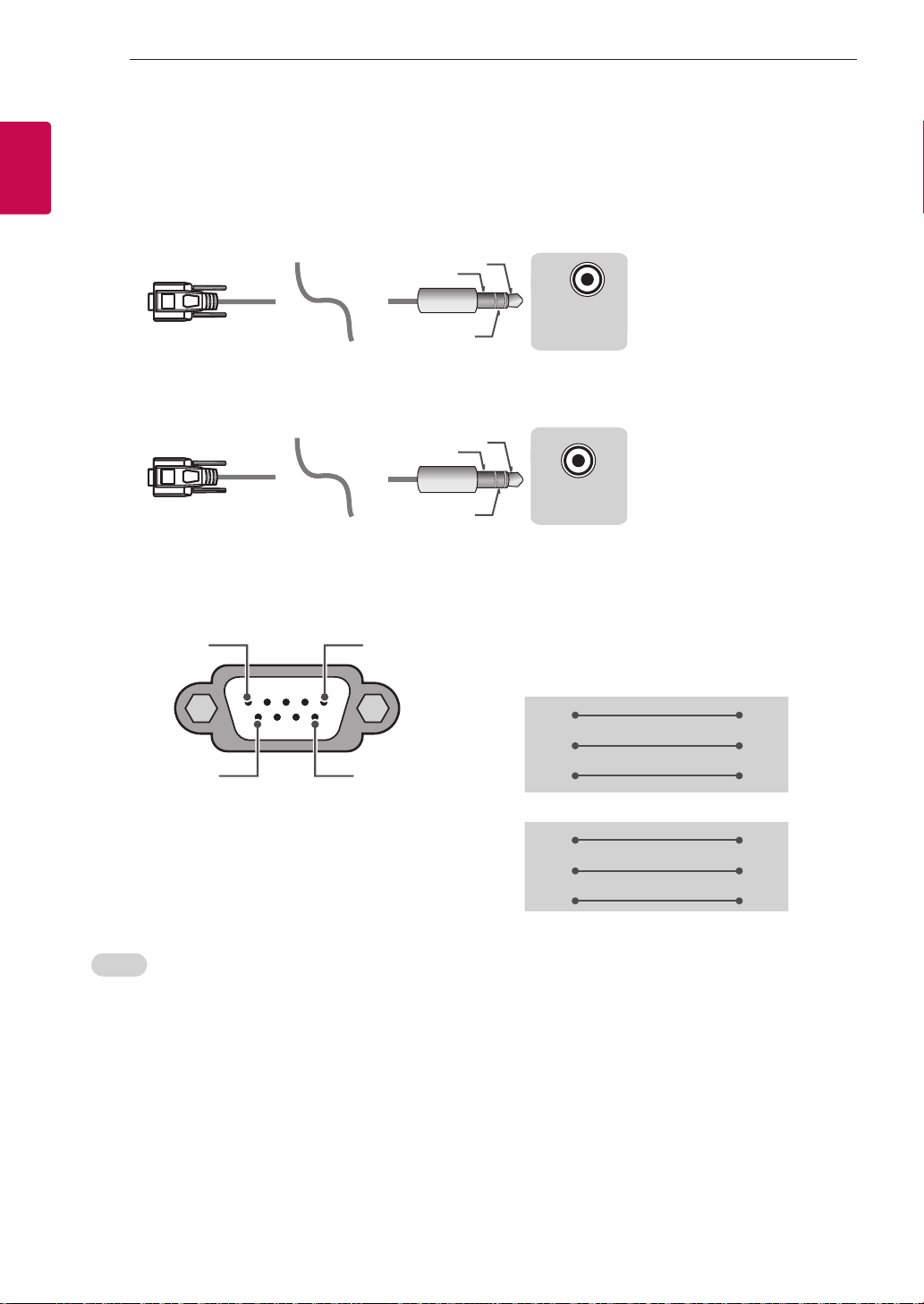

Nuotolinė RS-232C sąranka
Norėdami gauti informacijos apie RS-232C išorinio valdymo įtaiso
sąranką, apsilankykite www.lg.com. Atsisiųskite ir perskaitykite
naudojimo vadovą. (Priklauso nuo modelio)
• Nenumeskite gaminio ir saugokite, kad jis neapvirstų
jungiant išorinius įrenginius. Taip galite susižeisti arba
sugadinti gaminį.
• Kai prijungiate išorinius įrenginius, pvz., vaizdo žaidimų
pultą, įsitikinkite, kad jungiamieji kabeliai yra pakankamai
ilgi. To nesilaikant gaminys gali apvirsti, dėl to gali būti
sužeisti žmonės arba sugadintas gaminys.
Mygtuko naudojimas
Su šiuo mygtuku galite paprastai naudoti televizoriaus funkcijas.
(Priklauso nuo modelio)
Pagrindinės funkcijos
Maitinimo įjungimas (paspauskite)
Maitinimo išjungimas (Paspauskite ir palaikykite)
Meniu valdymas (Paspauskite1)
Meniu pasirinkimas (Paspauskite ir palaikykite2)
1 Norėdami vaikščioti po meniu, trumpai spustelėkite mygtuką, kol
televizorius įjungtas.
2 Galite naudoti šią funkciją prisijungę prie meniu valdymo.
Meniu reguliavimas
Kai televizorius yra įjungtas, paspauskite mygtuką vieną kartą.
Naudodamiesi mygtuku galite tvarkyti menu elementus.
Išjungiamas maitinimas.
Pakeičiamas įvesties šaltinis.
Slenkama per įrašytas programas.
Pritaiko garsumo lygį.
8
Page 11
LIETUVIŲ K.
Nuotolinio valdymo pulto
naudojimas
Šiame vadove aprašymai pateikiami pagal nuotolinio valdymo pulto
mygtukus. Atidžiai perskaitykite šį vadovą ir tinkamai naudokite
televizorių.
Norėdami pakeisti baterijas, atidarykite baterijų dangtelį, pakeiskite
baterijas (1,5V AAA), kad jų ir galai atitiktų ženklinimą skyrelio
viduje, ir uždarykite baterijų dangtelį. Norėdami išimti baterijas atlikite
įdėjimo veiksmus atvirkščia tvarka.
Nuotolinio valdymo pultą nukreipkite į televizoriaus nuotolinio valdymo
jutiklį.
(Maitinimas) Įjungia arba išjungia televizorių.
Pasirenkama radijo, televizijos ir skaitmeninės
televizijos programa.
Atkuria subtitrus, kuriems teikiate pirmenybę, jei įjungtas
skaitmeninis režimas.
Bus įjungta garsinių apibūdinimų funkcija. (Priklauso nuo
modelio)
Pakeičia vaizdo dydį.
(ĮVESTIS) Pakeičiamas įvesties šaltinis.
Skaičių mygtukai Įvedami skaičiai.
- Paspaudus ir laikant mygtuką atidaromas Sparčioji
Prieiga meniu.
Atveriamas įrašytų kanalų arba programų sąrašas.
Grįžta į prieš tai žiūrėtą programą.
Pritaiko garsumo lygį.
Atveria mėgstamiausių programų sąrašą.
Rodo programų vadovą.
(NUTILDYMAS) Nutildo visus garsus.
- Paspaudus ir laikant mygtuką atidaromas
Pasiekiamumas meniu.
Slenkama per įrašytas programas.
Pereinama prie ankstesnio arba kito ekrano.
Teleteksto mygtukai ( ) Šie mygtukai naudojami
teletekstui įvesti.
(PAGRINDINIS) Įjungiamas pagrindinis meniu.
(Nuostatos) Atveria pagrindinį meniu.
Prieiga prie greitų meniu.
Navigacijos mygtukai (aukštyn / žemyn / kairėn / dešinėn)
Slenkama per meniu langus ir parinktis.
Pasirenkami meniu ir parinktys ir patvirtinama jūsų įvestis.
Grįžtama į ankstesnį lygmenį.
Išvalo visus ekrano rodmenis ir vėl grįžta į TV žiūrėjimo režimą.
Rodo informaciją apie dabartinę programą ir ekraną.
Įrašymo paleidimo ir įrašo rodymo meniu. (Tik Time
Ready
Machine
Valdymo mygtukai ( ) Valdomas medijos
turinys.
langų funkcijos.
modeliai) (Priklauso nuo modelio)
, , , Jais pasiekiamos specialios tam tikrų meniu
(Kai kurie mygtukai ir paslaugos gali neveikti priklausomai nuo modelių
arba regionų.)
9
Page 12
LIETUVIŲ K.
• Senų ir naujų baterijų nedėkite kartu. Baterijos gali
perkaisti ir ištekėti.
• Įdėjus akumuliatorių neteisinga polių kryptimi, jis gali
sprogti arba tapti nesandarus, dėl to gali kilti gaisras,
galima susižeisti arba užteršti aplinką.
• Šiame prietaise naudojamos baterijos. Jūsų
bendruomenėje gali būti aplinkosauginių nuostatų, pagal
kurias jums reikia atitinkamai pašalinti šias baterijas. Dėl
informacijos apie šalinimą ar perdirbimą kreipkitės į savo
vietos valdžios institucijas.
• Gaminio viduje esančios ar nesančios baterijos turi būti
saugomos nuo didelio karščio, pvz., saulėkaitos, ugnies
ir pan.
Nuostatos
Automatinis programos nustatymas
(Nuostatos) → Kanalai → Automat. nustatymas
Automatiškai suderina programas.
• Jei įvesties šaltinis nėra tinkamai prijungtas, programos registracija
gali neveikti.
• Automat. nustatymas randa tik tuo metu transliuojamas
programas.
• Jei nustatymas Užrakinti sistemą yra įjungtas, iššokančiame
lange bus reikalaujama slaptažodžio.
Vaizdo režimo pasirinkimas
(Nuostatos) → Vaizdas → Vaizdo režimo nustatymai →
Vaizdo režimas
Parenkamas vaizdo režimas, kuris yra optimizuojamas pagal žiūrėjimo
aplinką arba programą.
• Ryškus : Padidina kontrastą, ryškumą ir aiškumą, kad būtų
rodomas vaizdintas vaizdas.
• Standartinis : Rodomas įprasto lygio kontrasto, ryškumo ir
aiškumo vaizdas.
• Eco / : [Priklauso nuo modelio]
Energijos taupymo funkcija pakeičia TV nustatymus taip, kad būtų
sumažintos energijos sąnaudos.
• Kinas / Žaidimai : Rodo optimalų vaizdą filmui, žaidimui ir
nuotraukai (nejudantis vaizdas).
• Sportas : [Priklauso nuo modelio]
Pritaiko vaizdą intensyviems ir dinamiškiems veiksmams,
sustiprinant pagrindines spalvas, pvz., baltą, žolės spalvą ar
dangaus mėlį.
• Ekspertas1 / Ekspertas2 : Vaizdo kokybės reguliavimo
meniu, kuris leidžia ekspertams ir entuziastams maksimaliai
mėgautis televizoriaus žiūrėjimu. Tai reguliavimo meniu, skirtas
vaizdo reguliavimo specialistams, turintiems ISF sertifikatą. (ISF
logotipą galima naudoti tik ant televizorių su ISF sertifikatu.)
ISFccc: Vaizdavimo mokslo fondo sertifikuotas kalibravimo
valdymas
• Priklausomai nuo įvesties signalo galimų vaizdo režimų skaičius
gali skirtis.
• Ekspertas režimas yra skirtas vaizdo reguliavimo
profesionalams, kurie moka specialiai keisti ir reguliuoti vaizdą.
Įprastai matomas vaizdas gali pakisti nežymiai.
• ISF funkcija galima tik kai kuriuose modeliuose.
• Keisdami Vaizdo režimas, galite keisti Energijos taupymas
ir Ryškumo reguliavimas pagal judėjimą nustatymus, kurie
taip pat gali turėti įtakos energijos suvartojimui.
10
Page 13
LIETUVIŲ K.
Vaizdo režimo reguliavimas
(Nuostatos) → Vaizdas → Vaizdo režimo nustatymai
Ši funkcija leidžia atlikti pasirinkto vaizdo režimo išsamius pakeitimus.
• Foninis apšvietimas : Valdomas ekrano šviesumas reguliuojant
foninį apšvietimą. Kuo vertė arčiau 100, tuo ekranas šviesesnis.
• Kontrastas : Reguliuoja šviesių ir tamsių vaizdo sričių kontrastą.
Kuo vertė arčiau 100, tuo didesnis kontrastas.
• Šviesumas : Nustatomas bendras ekrano šviesumas. Kuo vertė
arčiau 100, tuo ekranas šviesesnis.
• Aštrumas : Reguliuoja vaizdo aštrumą. Kuo vertė arčiau 50, tuo
aštresnis ir aiškesnis vaizdas.
• Spalva : Padidina arba sumažina ekrane rodomų spalvų toną. Kuo
vertė arčiau 100, tuo gilesnė spalva.
• Atspalvis : Reguliuoja ekrane rodomų raudonos ir žalios spalvų
balansą. Kuo vertė arčiau „Raudona 50“, tuo bus raudonesnė spalva.
Kuo vertė arčiau „Žalia 50“, tuo bus žalesnė spalva.
• Spalvų t. : Reguliuoja spalvų temperatūrą iš šaltos į šiltą.
• Priklausomai nuo įvesties signalo arba kitų vaizdo nustatymų,
detalių elementų reguliavimo diapazonas gali skirtis.
Išplėstinio valdymo nustatymas
(Nuostatos) → Vaizdas → Vaizdo režimo nustatymai →
Išplėstinis valdymas / Profesionalus valdymas
Kalibruojamas kiekvieno vaizdo režimo ekranas arba reguliuojami
vaizdo nustatymai konkrečiam ekranui.
• Dinamiškas kontrastas : Pagal vaizdo ryškumą sureguliuoja
kontrastą iki optimalaus lygio.
• Dinamiškos spalvos : Reguliuoja spalvas, kad vaizdas būtų kuo
natūralesnis.
• Pageidautina spalva : Reguliuoja odos, žolės ir dangaus spalvas
pagal jūsų asmeninius pageidavimus.
• Gama : Pagal vaizdo signalo išvesties ir įvesties santykį nustatoma
gradacijos kreivė.
• Spalvų diapazonas : Parenkamas išreiškiamų spalvų diapazonas.
• Spalvų filtras : Filtruojamas tam tikras RGB spalvų spektras, kad
būtų tiksliai sureguliuotas spalvų sodrumas ir atspalvis.
• Baltos spalvos balansas : Bendrasis ekrano tonas reguliuojamas
savo nuožiūra.
• Spalvų valdymo sistema : Tai sistema, kurią naudoja specialistai
reguliuodami spalvas pagal bandymo šabloną. Galima pasirinkti
iš šešių spalvų sričių (raudonos / žalios / mėlynos / žydros / rusvai
raudonos / geltonos) kitų spalvų neliečiant. Įprastai matomų
vaizdų spalvos gali pakisti nežymiai.
• Priklausomai nuo įvesties signalo arba kitų vaizdo nustatymų,
detalių elementų reguliavimo diapazonas gali skirtis.
Papildomų vaizdo parinkčių nustatymas
(Nuostatos) → Vaizdas → Vaizdo režimo nustatymai →
Vaizdo parinktys
Reguliuojami detalūs vaizdo nustatymai.
• Triukšmo mažinimas : Panaikina vaizdo triukšmą.
• MPEG triukšmo mažinimas : Panaikina triukšmą, atsiradusį dėl
skaitmeninio vaizdo signalų.
• Tamsumo lygis : Reguliuojamas ekrano ryškumas ir kontrastas,
kad įvesties vaizdo juodos spalvos lygis atitiktų ekrano juodumą
(tamsumo lygį).
• Tikras kinas : Ekrano vaizdas optimizuojamas filmams.
• Ryškumo reguliavimas pagal judėjimą : Automatiškai
reguliuojamas šviesumas ir pagal vaizdo duomenis sumažinamas
vaizdo suliejimas, kad būtų sumažintas akių varginimas.
• Priklausomai nuo įvesties signalo arba kitų vaizdo nustatymų,
detalių elementų reguliavimo diapazonas gali skirtis.
Vaizdo parametrų nustatymas iš naujo
(Nuostatos) → Vaizdas → Vaizdo režimo nustatymai →
Vaizdo atstatymas
Atstato vartotojo pasirinktus vaizdo parametrus. Atstatomi visi vaizdo
režimai. Pasirinkite vaizdo režimą, kurį norite atstatyti.
11
Page 14
LIETUVIŲ K.
Energijos taupymas naudojimas
Garso režimo pasirinkimas
(Nuostatos) → Vaizdas → Energijos taupymas
Sureguliavus didžiausią ekrano šviesumą sumažinamos energijos
sąnaudos.
• Automatinis : [Priklauso nuo modelio]
TV jutiklis atpažįsta aplinkos apšvietimą ir automatiškai reguliuoja
ekrano šviesumą.
• Išjungta : Išjungia Energijos taupymas.
• Minimalus / Vidutinis / Maksimalus : Pritaiko iš anksto
nustatytą Energijos taupymas.
• Ekrano išjungimas : Ekranas išjungiamas ir leidžiamas tik garsas.
Norėdami vėl įjungti ekraną, paspauskite bet kurį nuotolinio
valdymo pulto mygtuką (tik ne maitinimo mygtuką).
• Atsižvelgiant į Energijos taupymas (Automatinis /
Maksimalus), gali nepavykti sureguliuoti Foninis apšvietimas.
Tokiu atveju eikite į (Nuostatos) → Vaizdas →
Energijos taupymas ir nustatykite į Išjungta arba Minimalus.
Komfortiško vaizdo akims režimas funkcijos
naudojimas
(Nuostatos) → Vaizdas → Papildomos nuostatos →
Komfortiško vaizdo akims režimas
Jei įjungsite šią funkciją, automatiškai bus koreguojama spalvų
temperatūra, kad būtų sumažintas akių ištempimas.
• Įjungti : Ekrano spalvų temperatūra reguliuojama automatiškai.
• Išjungti : Išjungiama Komfortiško vaizdo akims režimas
funkcija.
(Nuostatos) → Garsas → Garso režimo nustatymai → Garso
režimas
Nustato optimalų TV garso lygį pagal pasirinktą garso režimą.
• Standartinis : Optimizuoja garsą visų tipų turiniui.
• Aiškus balsas : Padidinamas balso, sklindančio iš televizoriaus,
aiškumas.
• Muzika : [Priklauso nuo modelio] Optimizuoja garsą muzikai.
• Kinas : Optimizuoja garsą filmams.
• Sportas : [Priklauso nuo modelio] Optimizuoja garsą sportui.
• Žaidimai : Optimizuoja garsą žaidimams.
Garso balanso reguliavimas
(Nuostatos) → Garsas → Garso režimo nustatymai →
Balansas
Galite reguliuoti kairiojo ir dešiniojo garsiakalbio garsą.
Garso efektų funkcijos naudojimas
(Nuostatos) → Garsas → Garso režimo nustatymai
Vartotojas gali pasirinkti įvairius garso efektus.
• Virtualus erdvinis garsas : Mėgaukitės įtraukiančiu garsu su
virtualaus kelių kanalų erdvinio garso efektu.
• Glodintuvas : Galite nustatyti norimą garsą tiesiogiai
reguliuodami glodintuvą.
• Atstatymas : Galite atstatyti garso efektų nustatymus.
• Galima tik tuo atveju, jei Garso režimas nustatyta kaip
Standartinis.
TV garsiakalbio naudojimas
(Nuostatos) → Garsas → Garso išvestis → Vidinis
televizoriaus garsiakalbis
[Priklauso nuo modelio]
Garsas skleidžiamas per TV garsiakalbius.
12
Page 15
LIETUVIŲ K.
Išorinių kolonėlių naudojimas
Garso ir vaizdo sinchronizavimas
(Nuostatos) → Garsas → Garso išvestis → Garso išvestis
(Optinis)
[Priklauso nuo modelio]
Garsas skleidžiamas per garsiakalbius, prijungtus prie optinio prievado.
• „SimpLink“ palaikoma.
Vidinis televizoriaus garsiakalbis ir Garso
išvestis (optinė) naudojimas
(Nuostatos) → Garsas → Garso išvestis → Vidinis
televizoriaus garsiakalbis + garso išvestis (Optinis)
[Priklauso nuo modelio]
Garsas vienu metu yra leidžiamas per TV integruotus garsiakalbius
ir garso įrenginį, kuris yra prijungtas prie skaitmeninio optinio garso
išvesties prievado.
LG garso įrenginio prijungimas ir
naudojimas
(Nuostatos) → Garsas → Garso išvestis → LG Garso sinchr.
(Optinis)
[Priklauso nuo modelio]
Prijunkite LG garso įrenginį su logotipu prie optinio skaitmeninės
garso išvesties prievado. LG garso įrenginiu galite lengvai mėgautis
galingu garsu.
Skaitmeninio garso išvestis naudojimas
(Nuostatos) → Garsas → Garso išvestis → Vidinis
televizoriaus garsiakalbis + garso išvestis (Optinis) →
Skaitmeninio garso išvestis
[Priklauso nuo modelio]
Nustatoma Skaitmeninio garso išvestis.
Elementas Garso įvestis
MPEG
Automatinis
PCM Visi PCM
• Palaikomas DTV garsas: MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Dolby Digital
Dolby Digital Plus
HE-AAC
Skaitmeninė garso
išvestis
PCM
Dolby Digital
Dolby Digital
Dolby Digital
(Nuostatos) → Garsas → AV sinchr. reguliavimas
[Priklauso nuo modelio]
Sinchronizuojamas vaizdas ir garsas, kai tik jie nesutampa. Jei
nustatysite parinktį AV sinchr. Reguliavimas kaip Įjungti, galėsite
nustatyti garso išvestį (TV garsiakalbius arba Išorinis garsiakalbis) pagal
ekrano vaizdą.
• Jei pasirinksite Apėjimas, bus atkuriami transliuojami signalai
arba garsas iš išorinių įrenginių be garso vėlavimo. Garsas gali būti
atkuriamas anksčiau nei vaizdas, nes TV vaizdo įvestis apdorojama
ilgiau.
SIMPLINK naudojimas
[Priklauso nuo modelio]
SIMPLINK – tai funkcija, suteikianti galimybę patogiai valdyti ir tvarkyti
įvairius multimedijos įrenginius per SIMPLINK meniu, naudojant tik
televizoriaus nuotolinio valdymo pultą.
1 Sujunkite televizoriaus HDMI IN terminalą ir SIMPLINK įrenginio
HDMI išvesties terminalą HDMI laidu.
• [Priklauso nuo modelio]
Jei naudojate namų kino sistemą su SIMPLINK funkcija, sujunkite
HDMI terminalus kaip minėta anksčiau ir optiniu laidu sujunkite
televizoriaus optinę skaitmeninio garso išvestį su SIMPLINK
įrenginio optine skaitmenine garso įvestimi.
2 Pasirinkite (Nuostatos) → Bendra → SIMPLINK.
Rodomas SIMPLINK meniu langas.
3 SIMPLINK nustatymų lange pasirinkite SIMPLINK funkcijos
nustatymą Įjungti.
4 Sukonfigūruokite Automatinis galios sinchronizavimas
nustatymus į padėtį Įjungti arba Išjungti.
• Taip pat galite nustatyti SIMPLINK pasirinkę (PAGRINDINIS)
→ Įvestys → SIMPLINK. SIMPLINK meniu lange pasirinkite
įrenginį, kurį pageidaujate valdyti.
• Ši funkcija suderinama tik su įrenginiais, pažymėtais SIMPLINK
logotipu.
• Norint naudoti SIMPLINK funkciją, reikalingas didelio greičio HDMI®
laidas (su pridėta CEC (vartotojo elektroninės įrangos valdymo)
funkcija). Didelio greičio HDMI® laiduose prijungtas kaištis Nr. 13,
skirtas informacijai iš vieno įrenginio į kitą perduoti.
• Perjungus kitą įvestį SIMPLINK įrenginys sustabdomas.
• Jei kartu naudojamas trečiosios šalies įrenginys su HDMI-CEC
funkcija, SIMPLINK įrenginys gali veikti netinkamai.
• [Priklauso nuo modelio]
Jei pasirenkate ar leidžiate laikmenas įrenginiu su namų
kino funkcija, automatiškai prijungiamos HT kolonėlės
(Garsiakalbis).
Norėdami naudoti HT kolonėlės (Garsiakalbis) funkciją, turite
naudoti optinį laidą (parduodamas atskirai).
13
Page 16
LIETUVIŲ K.
SIMPLINK funkcijų apibūdinimas
• Tiesioginis paleidimas : Iškart paleidžia multimedijos įrenginio
turinį per televizorių.
• Įrenginių valdymas su televizoriaus nuotolinio valdymo
pultu : Valdo multimedijos įrenginį televizoriaus nuotolinio
valdymo pultu.
• Pagrindinis maitinimas išjungtas : Jei Automatinis galios
sinchronizavimas nustatote į Įjungti pasirinkę SIMPLINK
nustatymus ir išjungiate televizorių, prie televizoriaus per
SIMPLINK prijungti įrenginiai taip pat išjungiami.
• Pagrindinis maitinimas įjungtas : Jei Automatinis galios
sinchronizavimas nustatoma į Įjungti pasirinkus SIMPLINK
nustatymus, įjungiami ir kiti su SIMPLINK susieti įrenginiai.
(Elgsena gali skirtis priklausomai nuo prijungto įrenginio.)
• Garsiakalbis : [Priklauso nuo modelio]
Pasirinkite namų kino sistemos arba televizoriaus garsiakalbį.
Norint nustatyti slaptažodį
(Nuostatos) → Sauga → Nustatyti slaptažodį
Nustatomas ar keičiamas televizoriaus slaptažodis.
• Pradinis slaptažodis nustatytas kaip ‘0000’.
• Jei pasirinkta šalis yra Prancūzija, slaptažodis yra ne ‘0000’, bet
‘1234’.
• Kai pasirinkta šalis Prancūzija, negalima nustatyti slaptažodžio
‘0000’.
Gamyklinių parametrų atstatymas
USB įrenginio atjungimas
Pasirinkite prijungtą USB iš (PAGRINDINIS) → Įvestys ir pasirinkti
mygtuką Atjungti, kad atjungtumėte USB talpyklos įrenginį.
Pasirodžius pranešimui, kad USB įrenginys atjungtas, ištraukite įrenginį
iš televizoriaus.
• Pasirinkus atjungti USB įrenginį, jo nuskaityti nebegalima.
Ištraukite USB atmintinę ir vėl ją prijunkite.
USB atmintinės naudojimas – įspėjimas
• Jei USB talpyklos įrenginyje įtaisyta automatinio atpažinimo
programa arba naudojama sava tvarkyklė, jis gali neveikti.
• Kai kurie USB talpyklos įrenginiai gali neveikti ar veikti netinkamai.
• Naudokite tik USB talpyklos įrenginius, suformatuotus naudojant
„Windows“ failų sistemą FAT32 ar NTFS.
• Naudojant išorinius USB HDD įrenginius, rekomenduojama rinktis
įrenginius su mažesne nei 5 V nominalia įtampa ir mažesne nei 500
mA nominalia srove.
• Rekomenduojama naudoti 32 GB ar mažesnės talpos USB
atmintines ir 2 TB ar mažesnės talpos USB HDD įrenginius.
• Jei USB HDD įrenginys su energijos taupymo funkcija veikia
netinkamai, išjunkite ir vėl įjunkite maitinimą. Daugiau
informacijos rasite USB HDD įrenginio vartotojo vadove.
• USB talpyklos įrenginyje esantys duomenys gali būti pažeisti, tad
nepamirškite kituose įrenginiuose sukurti atsarginių svarbių failų
kopijų. Duomenų priežiūra – vartotojo atsakomybė, gamintojas už
duomenų praradimus neatsako.
(Nuostatos) → Bendra → Pradinių nustatymų nustatymas
iš naujo
Ištrinama visa saugoma informacija ir atstatomi TV nustatymai.
Televizorius išsijungia ir vėl įsijungia, visi nustatymai atstatomi.
• Kai naudojamas nustatymas Užrakinti sistemą, rodomas
iškylantysis langas, kuriame prašoma slaptažodžio.
• Neišjunkite maitinimo paleidžiant.
14
Page 17
LIETUVIŲ K.
Mano medijos palaikomi failai
• Maksimalus duomenų perdavimo greitis : 20 Mbps (megabitų per
sekundę)
• Palaikomi išorinių subtitrų formatai : *.smi, *.srt, *.sub
(„MicroDVD“, „SubViewer1.0/2.0“), *.ass, *.ssa, *.txt („TMplayer“),
*.psb („PowerDivX“)
Palaikomi vaizdo formatai
• Maksimalus : 1920 x 1080, 30p (tik „Motion JPEG“ 640 x 480, 30p)
Pailginimas Kodekas
MPEG-4 2 dalis, „Xvid“, H.264/AVC,
Vaizdas
.asf, .wmv
.avi
.ts, .trp, .tp,
.mts, .m2ts
.vob
.mp4, .m4v,
.mov
.mkv
„motion JPEG“
.mpg, .mpeg,
.mpe
.dat
.flv
.3gp
1 Priklauso nuo modelio
VC1(WMV3, WVC1)
WMA standartinis, WMA9 („Pro“),
Garsas
MP3, AAC, AC3
MPEG-2, MPEG-4 2 dalis, Xvid, H.264/
Vaizdas
AVC
HE-AAC, LPCM, ADPCM, MPEG-1 I
sluoksnis, MPEG-1 II sluoksnis, „Dolby
Garsas
Digital“, MPEG-1 III sluoksnis (MP3),
1
DTS
Vaizdas H.264/AVC, MPEG-2, H.265/HEVC
MPEG-1 I sluoksnis, MPEG-1 II
sluoksnis, MPEG-1 III sluoksnis (MP3),
Garsas
„Dolby Digital“, „Dolby Digital Plus“,
AAC, HE-AAC, DTS
1
Vaizdas MPEG-1, MPEG-2
„Dolby Digital“, MPEG-1 I sluoksnis,
Garsas
MPEG-1 II sluoksnis, DVD-LPCM
MPEG-2, MPEG-4 2 dalis, Xvid, H.264/
Vaizdas
AVC
Garsas AAC, MPEG-1 III sluoksnis (MP3), DTS
MPEG-2, MPEG-4 2 dalis, Xvid, H.264/
Vaizdas
AVC
HE-AAC, „Dolby Digital“, MPEG-1 III
Garsas
sluoksnis (MP3), LPCM, DTS
1
Vaizdas MJPEG
Garsas LPCM, ADPCM
Vaizdas MPEG-1, MPEG-2
MPEG-1 I sluoksnis, MPEG-1 II
Garsas
sluoksnis, „Dolby Digital“, LPCM
Vaizdas MPEG-1, MPEG-2
Garsas MP2
Vaizdas „Sorenson“ H.263, H.264/AVC
Garsas MP3, AAC, HE-AAC
Vaizdas H.264/AVC, MPEG-4 2 dalis
Garsas AAC, AMR(NB/WB)
Palaikomi garso formatai
Failo
formatas
WMA 10
1
Elementas Informacija
Sparta bitais 32–320 Kbps
Pavyzdžio
MP3
dažnis
Palaiko
Sparta bitais Laisvas formatas
AAC
Pavyzdžio
dažnis
Palaiko ADIF, ADTS
Sparta bitais Laisvas formatas
M4A
Pavyzdžio
dažnis
Palaiko MPEG-4
Sparta bitais 64 kbps ~ 1,5 Mbps
Pavyzdžio
WAV
dažnis
Palaiko LPCM
Gylis bitais 8 bitų / 16 bitų / 24 bitų
Sparta bitais 128–320 Kbps
WMA
Pavyzdžio
dažnis
Palaiko WMA7, WMA8, WMA9 standartinis
Sparta bitais ~768 Kbps
Kanalo /
pavyzdžio
Pro
dažnis
Palaiko WMA 10 Pro
Sparta bitais Laisvas formatas
OGG
Pavyzdžio
dažnis
Palaiko OGG Vorbis
16–48 kHz
MPEG-1, MPEG-2, 2 sluoksnis, 3
sluoksnis
8–48 kHz
8–48 kHz
8–48 kHz
8–48 kHz
M0 : iki 2 kanalų, 48 kHz (Išskyrus LBR
režimą),
M1 : iki 5.1 kanalų, 48 kHz,
M2 : iki 5.1 kanalų, 96 kHz
8–48 kHz
15
Page 18
LIETUVIŲ K.
Palaikomi nuotraukų formatai
Failo
formatas
jpeg, jpg, jpe
BMP
PNG
* Parodyti BMP ir PNG formato failus gali užtrukti ilgiau nei JPEG
formato failus.
Elementas Raiška
Galimas failo
Nuotraukos
Nuotraukos
Galimas failo
Nuotraukos
SOF0: „Baseline“
SOF1: Išplėstinis nuoseklusis
tipas
SOF2: Progresinis
Minimalus : 64 (P) x 64 (A)
Maksimalus (Įprastas tipas) :
15360 (P) x 8640 (A)
dydis
Maksimalus (Progresinis tipas) :
1920 (P) x 1440 (A)
Minimalus : 64 (P) x 64 (A)
dydis
Maksimalus : 9600 (P) x 6400 (A)
Persidengiantis, Nepersidengiantis
tipas
Minimalus : 64 (P) x 64 (A)
Maksimalus (Persidengiantis) :
1200 (P) x 800 (A)
dydis
Maksimalus (Nepersidengiantis) :
9600 (P) x 6400 (A)
Peržiūrėti internetinį
vadovą
Norėdami peržiūrėti išsamų vartotojo vadovą, apsilankykite www.
lg.com.
Gedimų šalinimas
Nepavyksta valdyti televizoriaus nuotolinio valdymo pultu.
• Patikrinkite gaminio nuotolinio valdymo jutiklį ir pabandykite dar
kartą.
• Patikrinkite, ar tarp gaminio ir nuotolinio valdymo pulto nėra
kliūčių.
• Patikrinkite, ar baterijos dar veikia ir yra tinkamai įdėtos ( prie
, prie ).
Nėra nei vaizdo, nei garso.
• Patikrinkite, ar gaminys yra įjungtas.
• Patikrinkite, ar maitinimo kabelis įjungtas į sieninį elektros lizdą.
• Patikrinkite, ar nėra problemų dėl sieninio elektros lizdo,
prijungdami prie jo kitus gaminius.
Televizorius netikėtai išsijungia.
• Patikrinkite maitinimo valdymo nustatymus. Gali būti pertrauktas
elektros tiekimas.
• Patikrinkite, ar su laiku susijusiose nuostatose nėra aktyvinta
automatinio išsijungimo funkcija.
• Jei įjungus televizorių jis negaus jokio signalo, po 15 minučių
televizorius išsijungs automatiškai.
Jungiantis prie kompiuterio (HDMI), neaptinkama signalo.
• Išjunkite / įjunkite TV naudodami nuotolinio valdymo pultą.
• Iš naujo prijunkite HDMI kabelį.
• Perkraukite kompiuterį, kai TV yra įjungtas.
16
Page 19
LIETUVIŲ K.
Nenormalus ekranas
• Jeigu televizorius šaltas, įjungiant jis gali šiek tiek sublyksėti. Tai yra
normalu ir nėra gaminio gedimas.
• Šis skydelis yra pažangus produktas, kuriame yra milijonai pikselių.
Ekrane galite matyti mažyčius juodus ir (arba) ryškių spalvų
taškelius (raudonus, mėlynus ar žalius), kurių dydis 1ppm. Tai nėra
gedimas ir neturi įtakos gaminio charakteristikoms ir patikimumui.
Šis reiškinys pastebimas ir trečiųjų šalių gaminiuose ir tai nėra
priežastis, dėl kurios gaminys turėtų būti pakeistas ar grąžintas.
• Galite pastebėti skirtingą ekrano šviesumą ir spalvą, atsižvelgiant į
jūsų žiūrėjimo padėtį (iš kairės / dešinės / viršaus / apačios).
Šis reiškinys atsiranda dėl ekrano charakteristikų. Tai nėra susiję su
gaminio charakteristikomis ir nėra gedimas.
• Jei ilgą laiką bus rodomas nejudantis vaizdas, galimas vaizdo
išdegimas. Venkite ilgą laiką televizoriaus ekrane rodyti nejudantį
vaizdą.
Skleidžiamas garsas
• Traškėjimas: Traškantis garsas žiūrint arba išjungiant televizorių
kyla termiškai susitraukiant plastikui dėl temperatūros ir drėgmės.
Šis triukšmas yra būdingas gaminiams, kuriuose reikalinga terminė
deformacija.
• Elektros grandinės gaudesys / ekrano dūzgimas: Žemo lygio
triukšmą sukuria aukštų dažnių grandinė, kuri tiekia srovę
gaminio elektroniniams komponentams. Kiekviename gaminyje
tai gali skirtis. Šis skleidžiamas garsas neturi įtakos gaminio
charakteristikoms ir patikimumui.
17
Page 20
LIETUVIŲ K.
Specifikacijos
(Priklauso nuo šalies)
Transliavimo specifikacijos
Skaitmeninė televizija Analoginė televizija
1
DVB-S/S2
Televizijos sistema
1
DVB-S/S2
Kanalo aprėptis
(Diapazonas)
Maksimalus saugomų
programų skaičius
950 – 2150 MHz 46 – 890 MHz
6000 2000
Išorinės antenos
impedansas
CI modulis (A x P x G) 100,0 mm x 55,0 mm x 5,0 mm
1 Tik DVB-T2/C/S2 palaikantys modeliai
AC / DC adapteris
32LK51* 43/49LK51*
Gamintojas : Lien Chang
Modelis : LCAP45
Gamintojas : APD
Modelis : DA-48G19
Gamintojas : Chicony
Modelis : A16-048N2A
Įvestis : AC 100 - 240 V ~ 50/60 Hz
Išvestis : DC 19 V 2,53 A
1
DVB-T/T2
DVB-C
DVB-C DVB-T/T2
VHF III : 174 – 230 MHz
UHF IV : 470 – 606 MHz
UHF V : 606 – 862 MHz
S diapazonas II : 230 – 300
S diapazonas III : 300 – 470
75 Ω
PAL/SECAM B/G, D/K, I
SECAM L
1
46 – 862 MHz
MHz
MHz
Gamintojas : Lien Chang
Modelis : LCAP40
Gamintojas : APD
Modelis : DA-65F19
Gamintojas : Chicony
Modelis : A16-065N4A
Įvestis : AC 100 - 240 V ~ 50/60 Hz
Išvestis : DC 19 V 3,42 A
Aplinkos sąlygos
Veikimo temperatūra Nuo 0 °C iki 40 °C
Drėgnumas naudojimo vietoje Mažiau nei 80 %
Laikymo temperatūra Nuo -20 °C iki 60 °C
Drėgnumas laikymo vietoje Mažiau nei 85 %
18
Page 21
LIETUVIŲ K.
HDMI-DTV palaikomas režimas
Raiška
640 x 480
720 x 480
Horizontalusis
dažnis (kHz)
31,46
31,50
31,47
31,50
720 x 576 31,25 50,00
37,50
1 280 x 720
45,00
44,96
28,12
33,75
33,72
56,25
1 920 x 1 080
67,50
67,43
27,00
26,97
33,75
33,71
Vertikalusis dažnis
(Hz)
59,94
60,00
59,94
60,00
50,00
60,00
59,94
50,00
60,00
59,94
50,00
60,00
59,94
24,00
23,97
30,00
29,97
HDMI-PC palaikomas režimas
Naudokite HDMI IN 1 įvestį kompiuterio režimui
Komponento jungties jungimo
informacija
Komponentų prievadai televizoriuje Y P
Vaizdo išvesties prievadai DVD grotuve
Signalas Komponentas
480i / 576i O
480p / 576p O
720p / 1 080i O
1 080p
(Tik 50 Hz / 60 Hz)
B
Y P
B
Y B-Y R-Y
Y Cb Cr
Y Pb Pr
O
P
R
P
R
Raiška
Horizontalusis
dažnis (kHz)
Vertikalusis dažnis
640 x 350 31,46 70,09
720 x 400 31,46 70,08
640 x 480 31,46 59,94
800 x 600 37,87 60,31
1 024 x 768 48,36 60,00
1 152 x 864 54,34 60,05
1 360 x 768 47,71 60,01
1 280 x 1 024
1 920 x 1 080
1
1
63,98 60,02
67,50 60,00
1 Išskyrus 32LK51*
(Hz)
19
Page 22
LIETUVIŲ K.
Informacija apie atvirojo
kodo programinės įrangos
naudojimą
Norėdami gauti šiame gaminyje esantį atvirąjį kodą pagal GPL, LGPL,
MPL ir kitas atvirojo kodo licencijas, apsilankykite http://opensource.
lge.com.
Atsisiųsti galima ne tik atvirąjį kodą, bet ir visas nurodytų licencijų
sąlygas, garantijų atsisakymus ir autorių teisių pastabas.
„LGE Electronics“ pateiks atvirąjį kodą CD-ROM laikmenoje sumokėjus
atitinkamas išlaidas padengiantį mokestį (laikmenos, siuntimo ir kt.
išlaidos) ir paštu pateikus prašymą [email protected].
Šis pasiūlymas galioja trejus metus nuo paskutinio šio produkto
siuntimo. Šis pasiūlymas galioja visiems, gavusiems šią informaciją.
Licencijos
Palaikomos licencijos priklauso nuo modelio.
The terms HDMI and HDMI High-Definition Multimedia Interface,
and the HDMI Logo are trademarks or registered trademarks of
HDMI Licensing Administrator, Inc. in the United States and other
countries.
Pagaminta pagal „Dolby Laboratories“ licenciją. „Dolby“, „Dolby
Vision“, „Dolby Audio“, „Dolby Atmos“ ir dvigubos D simbolis yra
„Dolby Laboratories“ registruotieji prekės ženklai.
20
Page 23
NAUDOTOJO VADOVAS
IŠORINIO VALDYMO
ĮTAISO SĄRANKA
Atidžiai perskaitykite šias instrukcijas prieš naudodami televizorių ir pasilikite
instrukcijas ateičiai.
www.lg.com
Page 24
2
LT
LIETUVIŲ K.
MYGTUKŲ KODAI
2
MYGTUKŲ KODAI
• Ši funkcija veikia ne visuose modeliuose.
Kodas
(šešioliktainis)
00 CH +, PR +
01 CH -, PR -
02 Garsumas +
03 Garsumas -
06
07
08 Maitinimas
09 Nutildyti
0B Įvestis
0E BUDĖJIMAS
0F TV, TV / RAD
10–19
1A „Q.View“ / atmintis
1E
20 „Text“ (teletekstas)
21
28 Grįžti (ATGAL)
30
39 Antraštė / subtitrai
40
41
42 Mano programos
43 Meniu / nuostatos
44 Gerai / įvesti
45 „Q.Menu“
4C
> (rodyklės
mygtukas / dešinė)
< (rodyklės
mygtukas / kairė)
* Skaičių mygtukai
0–9
FAV (mėgstamas
kanalas)
„T. Opt“ (teleteksto
parinktis)
AV (garso / vaizdo)
režimas
(rodyklės
Λ
mygtukas / žymeklis
į viršų)
V (rodyklės
mygtukas /
žymeklis į apačią)
Sąrašas, - (tik
ATSC)
Funkcija Pastaba
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Kodas
(šešioliktainis)
53 Sąrašas
5B Išeiti
60 PIP(AD)
61 Mėlynas
63 Geltonas
71 Žalias
72 Raudonas
79
91 AD (garso tipas)
7A Vartotojo vadovas
7C „Smart“ / „Home“
7E „SIMPLINK“
8E ►► (į priekį)
8F ◄◄ (atgal)
AA Informacija
AB Programų vadovas
B0 ► (leisti)
B1
BA
BB Futbolas
BD
DC 3D
99
9F Programa / *
9B TV/PC
Vaizdas / vaizdo
formatas
ꕗ (stabdyti / Failų
sąrašas)
ꕘ (sustabdyti / leisti
lėtai / pristabdyti)
ꔄ (REC)
Automatinis
konfigūravimas
Funkcija Pastaba
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
Valdymo pulto
mygtukas
* Mygtukų kodas 4C (0 x 4C) galimas ATSC / ISDB modeliuose, kurie naudoja pagrindinius ir šalutinius
kanalus. (Skirta Pietų Korėjos, Japonijos, Šiaurės Amerikos ir Lotynų Amerikos, išskyrus Kolumbiją,
modeliams)
Page 25
LT
LIETUVIŲ K.
IŠORINIO VALDYMO ĮTAISO SĄRANKA
USB IN
(TV)
(PC)
IŠORINIO VALDYMO ĮTAISO SĄRANKA
• Parodytas vaizdas gali skirtis nuo jūsų TV.
Prijunkite USB į serijinę jungtį keitiklį / RS-232C įvesties kištuką į išorinį valdymo įrenginį (pvz., kompiuterį
arba garso / vaizdo valdymo sistemą), kad televizoriaus funkcijas galima būtų valdyti iš išorės.
Pastaba: TV valdymo prievado tipas gali skirtis priklausomai nuo modelio serijos.
* Atkreipkite dėmesį, kad šį jungties tipą palaiko ne visi modeliai.
* Kabelis nesuteikiamas.
USB į serijinę jungtį keitiklis su USB kabeliu
USB tipas
3
3
(PC)
• LG TV palaiko PL2303 lusto pagrindo (tiekėjo ID: 0x0557, gaminio ID: 0x2008) USB į serijinį jungtį keitiklį,
kurio LG negamina ir neteikia.
• Jį galima įsigyti kompiuterių parduotuvėse, kuriose parduodamos IT priedai ir prekės.
USB IN
(TV)
RS-232C su RS232C kabeliu
DE9 (9 kaiščių „D-Sub“) tipas
• Turite įsigyti RS-232C (DE9, 9 kaiščių „D-Sub“ apgaubiančio tipo) į RS-232C kabelį, kurio reikia, kad
kompiuterį būtų galima sujungti su TV, kaip nurodyta vadove.
RS-232C IN
(CONTROL & SERVICE)
(PC)
Jungties sąsaja gali skirtis nuo jūsų TV.
(TV)
Page 26
LT
LIETUVIŲ K.
IŠORINIO VALDYMO ĮTAISO SĄRANKA
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(PC
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(PC
SERVICE ONLY
1
3
2
4
4
Telefono kištuko tipas
• Turite įsigyti telefono kištuką į RS-232 kabelį, kuriuo kompiuteris sujungiamas su TV, kaip nurodyta
vadove.
* Kitų modelių televizorius junkite prie USB prievado.
* Jungties sąsaja gali skirtis nuo jūsų TV.
- arba
Kliento kompiuteris RS-232C konfigūracijos
1
3
)
2
1
3
SERVICE ONLY
)
RS-232C IN
2
3 laidų konfigūracija (nestandartinis kabelis)
(CONTROL & SERVICE)
(TV)
(TV)
1
6
RS-232C
(Serijinis prievadas)
Set ID
Informacijos apie ID numerio nustatymą rasite skyriuje „Realių duomenų žymėjimas“, esantį p.6
1. Paspauskite „SETTINGS“, jei norite atidaryti pagrindinį meniu.
2. Paspauskite navigacijos mygtukus, kad nuslinktumėte iki „OPTION“ ir paspauskite „OK“.
3. Spausdami navigacijos mygtukus nuslinkite iki „SET ID“ ir paspauskite „OK“.
4. Paslinkite į kairę arba dešinę, kad pasirinktumėte nustatytą ID numerį, ir pasirinkite „CLOSE“.
Reguliavimo diapazonas yra nuo 1 iki 99.
5. Baigę, paspauskite mygtuką „EXIT“.
* (Priklauso nuo modelio)
5
9
Kompiuteris TV
RXD 2 2 TXD
TXD 3 1 RXD
GND 5 3 GND
ARBA
RXD 3 2 TXD
TXD 2 1 RXD
GND 5 3 GND
„D-Sub 9“ Telefonas
Page 27
LT
LIETUVIŲ K.
IŠORINIO VALDYMO ĮTAISO SĄRANKA
5
5
Ryšio parametrai
• Sparta bodais: 9600 bps (UART)
• Duomenų ilgis: 8 bitai
• Lygybė: nėra
• Stabdymo bitas: 1 bitas
• Ryšio kodas: ASCII kodas
• Naudokite kryžminį (atgalinį) kabelį.
Komandų sąrašas
(priklauso nuo modelio)
1 KOMANDA 2 KOMANDA
01.
Maitinimas*
02. Vaizdo
formatas
03. Ekrano
režimas
04. Garsumo
režimas
05. Garsumo
valdymas
06.
Kontrastas
07.
Šviesumas
08. Spalva k i 00 iki 64 22. Mygtukas m c
09. Atspalvis k j 00 iki 64
10. Aštrumas k k 00 iki 32
11. OSD
parinkimas
12. Nuotolinio
valdymo pulto
užrakinimo
režimas
13. Aukštieji
dažniai
14. Žemieji
dažniai
k a 00 iki 01 15. Balansas k t 00 iki 64
k c (p.7)
k d (p.7)
k e 00 iki 01
k f 00 iki 64
k g 00 iki 64
k h 00 iki 64
k l 00 iki 01
k m 00 iki 01
k r 00 iki 64
k s 00 iki 64
Duomenys
(Šešioliktainis)
16. Spalva
Temperatūra
17. ISM
metodas (tik
plazminiams
TV)
18.
Glodintuvas
19. Energijos
taupymas
20. Derinimo
komanda
21. Kanalas
(Programa)
Pridėti / ištrinti
(praleisti)
23. Valdyti
foninį
apšvietimas,
valdyti skydelio
apšvietimą
24. Įvesties
parinkimas
(pagrindinis)
25. 3D (tik 3D
modeliai)
26. Praplėstas
3D (tik 3D
modeliai)
27. Auto
Configure
(Automatinis
konfigūravimas
1 KOMAN-
DA
x u 00 iki 64
j p (p.8)
j v (p.8)
j q 00 iki 05
m a (p.9)
m b 00 iki 01
m g 00 iki 64
x b (p.11)
x t (p.11)
x v (p.11)
j u (p.12)
2 KOMANDA
Duomenys
(Šešioliktainis)
MYGTUKŲ
KODAI
* Pastaba. : Leidžiant ir įrašant mediją, nevykdomos ir kaip NG laikomos visos komandos, išskyrus
maitinimo (ka) ir mygtukų (mc) komandas.
Su RS232C kabeliu TV gali vykdyti komandą „ka command“ tiek įjungus, tiek išjungus
maitinimą. Tačiau naudojant USB į serijinį keitimo kabelį, komanda veikia tik įjungus TV.
Page 28
LT
LIETUVIŲ K.
IŠORINIO VALDYMO ĮTAISO SĄRANKA
6
6
Perdavimo / priėmimo protokolas
Transmission
[Command1][Command2][ ][Set ID][ ][Data][Cr]
[Command 1] : pirmoji TV valdymo komanda. (j, k, m arba x)
[Command 2] : antroji TV valdymo komanda.
[Set ID] : galite pakoreguoti parinktį [Set ID], kad pasirinktumėte pageidaujamą monitoriaus ID
* [Set ID] yra rodomas dešimtainiu skaičiumi (nuo 1 iki 99) meniu, o perdavimo / priėmimo
[DATA] : komandos duomenims perduoti (šešioliktainiams). * Perduoda „FF“ duomenis, kad
nuskaitytų komandos būklę.
[Cr] : atramos grąžinimas – ASCII kodas „0x0D“
[ ] : tarpas – ASCII kodas „0x20“
OK Acknowledgement
[Command2][ ][Set ID][ ][OK][Data][x]
* Kai televizorius gauna normalius duomenis, jis siunčia šiuo formatu pagrįstą patvirtinimą (patvirtinimo)
signalą. Jei tuo metu duomenys yra skaitomi, jis nustato realiąją duomenų būseną. Jei duomenys
naudojami rašymo režimu, grąžina kompiuterio duomenis.
numerį iš parinkčių meniu.
TV reguliavimo diapazonas yra nuo 1 iki 99. Jei parinkties [Set ID] vertė yra parenkama
kaip „0“, galima valdyti visus prijungtus televizorius.
protokole – šešioliktainiu (nuo 0 x 00 iki 0 x 63).
Error Acknowledgement
[Command2][ ][Set ID][ ][NG][Data][x]
* Televizorius siunčia šiuo formatu pagrįstą „ACK“ (patvirtinimo) signalą, kai jis gauna nenormalius
duomenis iš
negalimų atlikti funkcijų arba ryšio klaidas.
Data 00: negaliojantis kodas
Realiųjų duomenų žymėjimas (Hexadecimal b Decimal)
* Kai į laukelį [data] įvedate šešioliktainio formato vertę, žr. į toliau pateiktą keitimo lentelę.
* Kanalo derinimo (ma) komanda naudoja dviejų bitų šešioliktainę vertę ([data]), kad pasirinktumėte kanalo
numerį.
00: etapas 0 32: etapas 50 (Set ID 50) FE: etapas 254
01: etapas 1 (Set ID 1) 33: etapas 51 (Set ID 51) FF: etapas 255
... ... ...
0A: etapas 10 (Set ID 10) 63: etapas 99 (Set ID 99) 01 00: etapas 256
... ... ...
0F: etapas 15 (Set ID 15) C7: etapas 199 27 0E: etapas 9998
10: etapas 16 (Set ID 16) C8: etapas 200 27 0F: etapas 9999
... ... ...
Page 29
LT
LIETUVIŲ K.
IŠORINIO VALDYMO ĮTAISO SĄRANKA
7
7
* Komandų veikimas priklauso nuo modelio ir signalo.
01. Maitinimas (Command: k a)
► Norėdami įjungti arba išjungti įrenginį*.
Transmission[k][a][ ][Set ID][ ][Data][Cr]
Duomenys 00: maitinimas
išjungtas
Ack [a][ ][Set ID][ ][OK/NG][Data][x]
► Rodyti TV, kai maitinimas įjungiamas arba
išjungiamas*
Transmission[k][a][ ][Set ID][ ][Data][Cr]
Ack [a][ ][Set ID][ ][OK][Data][x]
* Jei kitos funkcijos perduoda šio formato „FF“
duomenis, patvirtinimo nurodymas reiškia
kiekvienos funkcijos būseną.
01: *maitinimas įjungtas
02. Vaizdo formatas (Command: k c)
(pagrindinis vaizdo dydis)
► Reguliuoti ekrano formatą. (Pagrindinio vaizdo
formatas)
Ekrano formatą galite reguliuoti ir naudodami
Vaizdo formato parinktį per „Q.MENU“ arba meniu
„PICTURE“.
Transmission [k][c][ ][Set ID][ ][Data][Cr]
Duomenys 01: įprastas
ekranas
(4:3)
02: platus ekranas
(16:9)
04: mastelis
05: mastelis 2
(Lotynų Amerika,
išskyrus Kolumbiją)
06: nustato
programa /
originalus
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
07: 14:9
(Europa, Kolumbija, Vidurinieji
Rytai, Azija, išskyrus Pietų
Korėją ir Japoniją)
09: * tik nuskaitymas
0B: visas plotis
(Europa, Kolumbija,
Vidurinieji Rytai, Azija,
išskyrus Pietų Korėją ir
Japoniją)
10 iki 1F: kino mastelis
nuo 1 iki 16
Ack [d][ ][Set ID][ ][OK/NG][Data][x]
* Jei vaizdo garsas nutildytas, televizoriaus ekrane
bus rodomos ekrano instrukcijos (OSD). Tačiau
įjungus parinktį „Ekrano nutildymas“, televizorius
OSD nerodo.
04. Garso nutildymas (Command: k e)
► Garsumo nutildymo įjungimas / išjungimas.
Nutildymą galite reguliuoti naudodami nuotolinio
valdymo pulto mygtuką „MUTE“.
Transmission [k][e][ ][Set ID][ ][Data][Cr]
Duomenys 00: garso nutildymas įjungtas (garsas
išjungtas)
01: funkcija išjungta (garsas įjungtas)
Ack [e][ ][Set ID][ ][OK/NG][Data][x]
05. „Volume Control“ (Garsumo reguliavimas)
(Command: k f)
► Garsumo reguliavimas.
Garsumą taip pat galite reguliuoti nuotolinio
valdymo pulto garsumo mygtukais.
Transmission [k][f][ ][Set ID][ ][Data][Cr]
Duomenys: min.: 00 iki maks.: 64
Ack [f][ ][Set ID][ ][OK/NG][Data][x]
06. Kontrastas (Command: k g)
► Ekrano kontrasto reguliavimas.
Kontrastą taip pat galima reguliuoti ir meniu
„PICTURE“.
Transmission [k][g][ ][Set ID][ ][Data][Cr]
Duomenys: min.: 00 iki maks.: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
* Naudojant kompiuterio įvestį galima pasirinkti
16:9 arba 4:3 ekrano formatą.
* DTV / HDMI / komponento režimas (aukštos
raiškos), galima funkcija „Tik nuskaitymas“.
* Plačiaekranio vaizdo režimas gali veikti
skirtingai, tai priklauso nuo modelio. Jį visiškai
palaiko DTV, o dalinai – ATV ir AV.
03. Ekrano nutildymas (Command: k d)
► Įjungti arba nutildyti ekraną.
Transmission [k][d][ ][Set ID][ ][Data][Cr]
Duomenys 00: ekrano nutildymas išjungtas (vaizdas
įjungtas)
vaizdo nutildymas išjungtas
01: ekrano nutildymas įjungtas) (vaizdo nėra)
10: vaizdo nutildymas įjungtas
07. Šviesumas (Command: k h)
► Ekrano šviesumo reguliavimas.
Šviesumą taip pat galima reguliuoti ir meniu
„PICTURE“.
Transmission [k][h][ ][Set ID][ ][Data][Cr]
Duomenys: min.: 00 iki maks.: 64
Ack [h][ ][Set ID][ ][OK/NG][Data][x]
08. Spalvos (Command: k i)
► Ekrano spalvų reguliavimas.
Spalvas taip pat galima reguliuoti ir meniu
„PICTURE“.
Transmission [k][i][ ][Set ID][ ][Data][Cr]
Page 30
LT
LIETUVIŲ K.
IŠORINIO VALDYMO ĮTAISO SĄRANKA
8
8
Duomenys: min.: 00 iki maks.: 64
09. Atspalvis (Command: k j)
► Ekrano atspalvio reguliavimas.
Atspalvį taip pat galima reguliuoti ir meniu
„PICTURE“.
Duomenys: raudona: 00 iki žalia: 64
10. Aštrumas (Command: k k)
► Ekrano aštrumo reguliavimas.
Aštrumą taip pat galima reguliuoti ir meniu
„PICTURE“.
Duomenys: min.: 00 iki maks.: 32
11. Ekrane rodomų meniu pasirinkimas
► Įjungti arba išjungti ekrane rodomus meniu, kai TV
valdomas nuotoliniu būdu
Duomenys 00: OSD
12. Nuotolinio valdymo pulto blokavimo režimas
► Užblokuoti nuotolinio valdymo pulto ir TV priekinės
plokštės valdymo mygtukus.
Duomenys 00: užraktas
išjungtas
* Jei nenaudojate nuotolinio valdymo pulto,
naudokite šį režimą.
Kai pagrindinis maitinimas yra išjungiamas ir
įjungiamas (po 20–30 sek.), išorinių valdiklių
užraktas yra atleidžiamas.
* Parengties režimu (DC išjungtas naudojant
išjungimo laikmatį arba komandas „ka“ ir „mc“) ir, jei
įjungtas mygtukų užraktas, TV nebus galima įjungti
vidiniu arba vietiniu maitinimo mygtuku.
13. Aukšti dažniai (Command: k r)
► Aukštųjų dažnių reguliavimas.
Reguliuoti galite ir meniu „AUDIO“.
Transmission [k][r][ ][Set ID][ ][Data][Cr]
Duomenys: min.: 00 iki maks.: 64
* (Priklauso nuo modelio)
Ack [i][ ][Set ID][ ][OK/NG][Data][x]
Transmission [k][j][ ][Set ID][ ][Data][Cr]
Ack [j][ ][Set ID][ ][OK/NG][Data][x]
Transmission [k][k][ ][Set ID][ ][Data][Cr]
Ack [k][ ][Set ID][ ][OK/NG][Data][x]
(Command: k l)
Transmission [k][l][ ][Set ID][ ][Data][Cr]
01: OSD įjungta
išjungta
Ack [l][ ][Set ID][ ][OK/NG][Data][x]
(„Command: k m“)
Transmission [k][m][ ][Set ID][ ][Data][Cr]
01: užraktas įjungtas
Ack [m][ ][Set ID][ ][OK/NG][Data][x]
Ack [r][ ][Set IėD][ ][OK/NG][Data][x]
14. Žemi dažniai (Command: k s)
► Žemųjų dažnių reguliavimas.
Reguliuoti galite ir meniu „GARSAS“.
Transmission [k][s][ ][Set ID][ ][Data][Cr]
Duomenys: min.: 00 iki maks.: 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
* (Priklauso nuo modelio)
15. Balansas (Command: k t)
► Balanso reguliavimas.
Balansą taip pat galima reguliuoti meniu „AUDIO“.
Transmission [k][t][ ][Set ID][ ][Data][Cr]
Duomenys: min.: 00 iki maks.: 64
Ack [t][ ][Set ID][ ][OK/NG][Data][x]
16. Spalvų temperatūra (Command: x u)
► Pasirinkite vieną iš trijų automatinių spalvos
reguliavimo pasirinkčių. Spalvų temperatūrą taip
pat galite reguliuoti meniu „PICTURE“.
Transmission [x][u][ ][Set ID][ ][Data][Cr]
Duomenys: min.: 00 iki maks.: 64
Ack [u][ ][Set ID][ ][OK/NG][Data][x]
17. ISM būdas (Command: j p) (tik plazminiams
televizoriams)
► Norint valdyti ISM būdą. Galite sureguliuoti ISM
būdą ir per meniu „OPTION“.
Transmission [j][p][ ][Set ID][ ][Data][Cr]
Duomenys: min.: 02: orbita
Ack [p][ ][Set ID][ ][OK/NG][Data][x]
08: normalus
20: spalvų plovimas
18. Glodintuvas (Command: j v)
► EQ reguliavimas.
Transmission [j][v][ ][Set ID][ ][Data][Cr]
MSB
0 0 0 0 0 0 0 0
LSB
Dažnis Duomenys
7 6 5
0 0 0
0 0 1
0 1 0
0 1 1
Dažnis
1-oji
juosta
2-oji
juosta
3-oji
juosta
4-oji
juosta
4 3 2 1 0 Žingsnis
0 0 0 0 0
0 0 0 0 1
... ... ... ... ...
1 0 0 1 1
0 (dešim-
tainis)
1 (dešim-
tainis)
...
19
(dešimtai-
nis)
Page 31
LT
LIETUVIŲ K.
IŠORINIO VALDYMO ĮTAISO SĄRANKA
9
9
1 0 0
Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]
* Priklauso nuo modelio ir gali būti reguliuojama, kai
garso režimu galimas EQ reguliavimas.
5-oji
juosta
1 0 1 0 0
20 (dešim-
tainis)
19. Energijos taupymas (Command: j q)
► Jei norite sumažinti televizoriaus elektros
sunaudojimą. Energijos taupymą galite reguliuoti ir
per meniu „PICTURE“.
Transmission [j][q][ ][Set ID][ ][Data][Cr]
Duomenys
00: išjungti
01: minimalus
02: vidutinis
03: maksimalus
04: automat. (LCD TV / LED TV) /
išmanus jutiklis (PDP TV)
05: ekranas išjungtas
* (priklauso nuo modelio)
Ack [q][ ][Set ID][ ][OK/NG][Data][x]
20. Derinimo komanda (Command: m a)
* Šios komandos veikimas priklauso nuo modelio ir
signalo.
• Europos, Viduriniųjų Rytų, Kolumbijos ir Azijos,
išskyrus Pietų Korėją ir Japoniją, modeliams
► Pasirinkite tokio fizinio numerio kanalą.
Transmission [m][a][ ][Set ID][ ][Data 00][ ]
[Data 01][ ][Data 02][Cr]
* Analoginis antžeminis / kabelis
[Data 00][Data 01] kanalo duomenys
Duomenys 00: aukšti bitų kanalo
duomenys
Duomenys 01: žemi bitų kanalo
duomenys
- 00 00 ~ 00 C7 (dešimtainis: 0 ~ 199)
Duomenys 02: įvesties šaltinis (Analoginis)
- 00: antžeminė TV (ATV)
- 80: kabelinė TV (CATV)
* Skaitmeninis antžeminė / kabelinė / palydovinė
- a0: kabelinis radijas („CA-Radio“)
* Derinimo komandų pavyzdžiai:
1. Analoginio antžeminio (PAL) kanalo 10 derinimas.
Set ID = Visi = 00
Duomenys 00 ir 01 = Kanalo duomenys yra 10 =
00 0a
Duomenys 02 = Analoginė antžeminė TV = 00
Rezultatas = ma 00 00 0a 00
2. Skaitmeninio antžeminio (DVB-T) kanalo 01
derinimas.
Set ID = Visi = 00
Duomenys 00 ir 01 = Kanalo duomenys yra 1 = 00
01
Duomenys 02 = Skaitmeninė antžeminė TV = 10
Rezultatas = ma 00 00 01 10
3. Palydovinio (DVB-S) kanalo 1000 derinimas.
Set ID = Visi = 00
Duomenys 00 ir 01 = Kanalo duomenys yra 1000
= 03 E8
Duomenys 02 = Skaitmeninė palydovinė TV = 40
Rezultatas = ma 00 03 E8 40
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]
• Pietų Korėjos, Šiaurės / Lotynų Amerikos,
išskyrus Kolumbiją, modeliams
► Kanalo derinimas pagal toliau pateiktą fizinį /
pagrindinį / šalutinį numerį.
Transmission [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
Skaitmeniniai kanalai turi fizinį, pagrindinį ir
šalutinį kanalo numerį. Fizinis numeris yra realus
skaitmeninis kanalo numeris, pagrindinis numeris
yra numeris, kuriuo kanalas turi būti pažymėtas,
o šalutinis numeris yra antrinio kanalo numeris.
Kadangi ATSC derinimo įtaisas automatiškai pažymi
kanalą kaip pagrindinį / šalutinį numerį, fizinis numeris
yra nebūtinas siunčiant skaitmeninę komandą.
* Analoginis antžeminis / kabelis
Duomenys 00: fizinis kanalo numeris
- Antžeminis (ATV): 02~45 (dešimtainis: 2 ~ 69)
- Kabelis (CATV): 01, 0E~7D (dešimtainis: 1,
14~125)
[Data 01 ~ 04]: pagrindinis / šalutinis kanalo numeris
Duomenys 01 ir 02: xx (nesvarbu)
Duomenys 03 ir 04: xx (nesvarbu)
Duomenys 05: įvesties šaltinis (analoginis)
- 00: antžeminė TV (ATV)
- 01: kabelinė TV (CATV)
* Skaitmeninė antžeminė / kabelinė
[Data 00][Data 01]: kanalo duomenys
Duomenys 00: aukšto kanalo duomenys
Duomenys 01: žemo kanalo duomenys
- 00 00 ~ 27 0F (Dešimtainis: 0 ~ 9999)
Duomenys 02: įvesties šaltinis (Skaitmeninis)
- 10: antžeminė TV (DTV)
- 20: antžeminis radijas (radijas)
- 40: palydovinė TV (SDTV)
- 50: palydovinis radijas („S-Radio“)
- 90: kabelinė TV (CADTV)
Duomenys 00: xx (nesvarbu)
[Data 01][Data 02]: pagrindinis kanalo numeris
Duomenys 01: aukšti bitų kanalo duomenys
Duomenys 02: žemi bitų kanalo duomenys
- 00 01 ~ 27 0F (Skaitmeninis: 1 ~ 9999)
[Data 03][Data 04]: šalutinis kanalo numeris
Duomenys 03: aukšti bitų kanalo duomenys
Duomenys 04: žemi bitų kanalo duomenys
Duomenys 05: įvesties šaltinis (Skaitmeninis)
- 02: antžeminė TV (DTV) – naudokite fizinį kanalo
numerį
Page 32
LT
LIETUVIŲ K.
IŠORINIO VALDYMO ĮTAISO SĄRANKA
10
10
- 06: kabelinė TV (CADTV) – naudokite fizinį
- 22: antžeminė TV (DTV) – nenaudokite fizinio
- 26: kabelinė TV (CADTV) – nenaudokite fizinio
- 46: kabelinė TV (CADTV) – naudokite tik
Kiekvienai pagrindinio ir šalutinio kanalo vertei galimi
du baitai, tačiau paprastai naudojamas tik mažesnis
baitas (didesnis baitas yra 0).
* Derinimo komandos pavyzdžiai:
1. Analoginio kabelinio (NTSC) kanalo 35 derinimas.
Set ID = Visi = 00
Duomenys 00 = Kanalo duomenys yra 35 = 23
Duomenys 01 ir 02 = Nėra pagrindinio = 00 00
Duomenys 03 ir 04 = Nėra šalutinio = 00 00
Duomenys 05 = Analoginė kabelinė TV = 01
Viso = ma 00 23 00 00 00 00 01
2. Skaitmeninio antžeminio (ATSC) kanalo 30-3
derinimas.
Set ID = Visi = 00
Duomenys 00 = Nežinomas fizinis numeris = 00
Duomenys 01 ir 02 = Pagrindinis yra 30 = 00 1E
Duomenys 03 ir 04 = Šalutinis yra 3 = 00 03
Duomenys 05 = Skaitmeninė antžeminė TV = 22
Viso = ma 00 00 00 1E 00 03 22
• Japonijos modelis
► Kanalo derinimas pagal toliau pateiktą fizinį /
pagrindinį / šalutinį numerį.
* Skaitmeninė antžeminė / palydovinė
Duomenys 00: xx (nesvarbu)
[Data 01][Data 02]: pagrindinis kanalo numeris
Duomenys 01: aukšti bitų kanalo duomenys
Duomenys 02: žemi bitų kanalo duomenys
- 00 01 ~ 27 0F (Skaitmeninis: 1 ~ 9999)
[Data 03][Data 04]: šalutinis / atšakos kanalo numeris
Duomenys 03: aukšti bitų kanalo duomenys
Duomenys 04: žemi bitų kanalo duomenys
Duomenys 05: įvesties šaltinis (skaitmeninė /
palydovinė, skirta Japonijai)
- 02: antžeminė TV (DTV)
- 07: BS (signalo perdavimo palydovas)
- 08: CS1 (ryšių 1 palydovas)
- 09: CS2 (ryšių 2 palydovas)
* Derinimo komandų pavyzdžiai:
Skaitmeninio antžeminio (ISDB-T) kanalo derinimas
1
17-1
Set ID = Visi = 00
Duomenys 00 = Fizinis nežinomas = 00
Duomenys 01 ir 02 = Pagrindinis yra 17 = 00 11
kanalo numerį
kanalo numerio
kanalo numerio
pagrindinį kanalo numerį (vienos dalies
kanalas)
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
Transmission [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
(nesvarbu palydovinei TV)
.
Duomenys 03 ir 04 = Šalutinis / atšakos yra 1 = 00
01
Duomenys 05 = Skaitmeninė antžeminė TV = 02
Viso = ma 00 00 00 11 00 01 02
2. BS (ISDB-BS) kanalo derinimas 30.
Set ID = Visi = 00
Duomenys 00 = Fizinis nežinomas = 00
Duomenys 01 ir 02 = Pagrindinis yra 30 = 00 1E
Duomenys 03 ir 04 = Netaikoma = 00 00
Duomenys 05 =
Viso = ma 00 00 00 1E 00 00 07
* Ši funkcija priklauso nuo modelio.
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
Skaitmeninė BS TV = 07
21. Kanalo (programos) pridėjimas / ištrynimas
(praleidimas) (Command: m b)
► Kitą kartą praleisti esamą kanalą (programą).
Transmission [m][b][ ][Set ID][ ][Data][Cr]
Duomenys 00: ištrinti (ATSC, ISDB) /
praleisti (DVB)
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Nustatyti išsaugoto kanalo būseną į trinti (ATSC,
ISDB) / praleisti (DVB) arba pridėti.
01: pridėti
22. Mygtukas (Command: m c)
► IR nuotolinio valdymo pulto mygtuko kodo
siuntimas.
Transmission [m][c][ ][Set ID][ ][Data][Cr]
Duomenys mygtuko kodas – p.2.
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
23. Galinės pusės apšvietimo valdymas
(Command: m g)
• LCD TV / LED TV
► Foninio apšvietimo valdymas.
Transmission [m][g][ ][Set ID][ ][Data][Cr]
Duomenys: min.: 00 iki maks.: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
Valdymo skydelio apšvietimas (Command: m g)
• Skirta plazminiam TV
► Skydelio apšvietimo valdymas.
Transmission [m][g][ ][Set ID][ ][Data][Cr]
Duomenys: min.: 00 iki maks.: 64
Page 33
LT
LIETUVIŲ K.
IŠORINIO VALDYMO ĮTAISO SĄRANKA
11
11
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
24. Įvesties pasirinkimas (Command: x b)
(pagrindinė vaizdo įvestis)
► Norint išrinkti pagrindinio vaizdo įvesties šaltinį.
Transmission [x][b][ ][Set ID][ ][Data][Cr]
Duomenys
00: DTV
02: palydovinė DTV
ISDB-BS (SDTV)
03: ISDB-CS1
(Japonija)
04: ISDB-CS2
(Japonija)
11: CATV
20: AV arba AV1 21: AV2
40: komponentas 1 41: komponentas 2
60: RGB
90: HDMI1
92: HDMI3
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Ši funkcija priklauso nuo modelio ir signalo.
01: CADTV
10: ATV
91: HDMI2
93: HDMI4
25. 3D (Command: x t) (tik 3D modeliai)
(priklauso nuo modelio)
► Norint pakeisti televizoriaus 3D režimą.
Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]
[ ][Data 02][ ][Data 03][Cr]
* (Priklauso nuo modelio)
Duomenys struktūra
[Data 00] 00: 3D įjungta
[Data 01] 00: viršus ir apačia
[Data 02] 00: iš dešinės į kairę
[Data 03] 3D efektas (3D gylis): Min.: 00 – Maks.: 14
* Funkcijos [Duomenys 02], [Duomenys 03] priklauso
nuo modelio ir signalo.
* Jei [Data 00] yra 00 (3D įjungta), [Data 03] neturi
reikšmės.
* Jei [Data 00] yra 01 (3D išjungta) arba 02 (3D į 2D),
[Data 01], [Data 02] ir [Data 03] neturi reikšmės.
* Jei [Data 00] yra 03 (2D į 3D), [Data 01]
ir [Data 02] neturi reikšmės.
* Jei [Data 00] yra 00 (3D įjungta) arba 03 (2D į 3D),
01: 3D išjungta
02: 3D į 2D
03: 2D į 3D
01: šonas prie šono
02: šachmatų lenta
03: kadrai nuosekliai
04: perdengiami stulpeliai
05: perdengiamos eilutės
01: iš kairės į dešinę
(*perduodama šešioliktainiu kodu)
[Data 03] veikia tik tada, kai 3D režimas (žanras)
yra rankinis.
* Visos 3D modelio parinktys ([Data 01]) gali būti
neprieinamos, tai priklauso nuo transliacijos /
vaizdo signalo.
[Data 00] [Data 01] [Data 02] [Data 03]
00 O O O
01 X X X
02 X X X
03 X O O
X: nesvarbu
Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]
[Data03][x]
[t][ ][Set ID][ ][NG][Data00][x]
26. Praplėstas 3D (Command: x v) (tik 3D
modeliai)
(priklauso nuo modelio)
► Norint pakeisti televizoriaus 3D parinktį.
Transmission [x][v][ ][Set ID][ ][Data 00][ ]
[Data 01][Cr]
[Data 00] 3D parinktis
00: 3D vaizdo taisymas
01: 3D gylis (tik 3D rankiniu režimu)
02: 3D peržiūros taškas
06: 3D spalvos taisymas
07: 3D garso mastelio keitimas
08: įprasto vaizdo peržiūra
09: 3D režimas (žanras)
[Data 01] Naudojamas atskiras kiekvienos 3D
parinkties diapazonas, nustatomas
[Duomenys 00].
1) Kai [Data 00] yra 00
00: iš dešinės į kairę
01: iš kairės į dešinę
2) Kai [Data 00] yra 01, 02
Duomenys min.: 0 – maks.:
14 (*perduodama
šešioliktainiu kodu)
Duomenų vertės diapazonas (0 - 20) konvertuoja
peržiūros tašką diapazoną (-10 - +10) automatiškai
(priklauso nuo modelio)
* Ši parinktis veikia tik tada, kai 3D režimas (žanras)
yra nustatytas į rankinį režimą.
3) Kai [Data 00] yra 06, 07
00: išjungta
01: įjungta
4) Kai [Data 00] yra 08
00: grąžinti į 3D vaizdą iš 3D į 2D
konvertuoto 2D vaizdo
01: keisti 3D vaizdą į 2D vaizdą, išskyrus 2D
į 3D vaizdą
* Jei konvertavimo sąlygos neišpildoma, komanda
laikoma kaip NG.
5) Kai [Data 00] yra 09
Page 34
LT
LIETUVIŲ K.
IŠORINIO VALDYMO ĮTAISO SĄRANKA
12
12
00: standartinis
02: kinas
04: rankinis
27. Auto Configure (Automatinis konfigūravimas)
► Reguliuojama vaizdo padėtis ir automatiškai iki
minimumo sumažinamas vaizdo kratymąas. Veikia
tik RGB (kompiuterio) režimu.
Data 01: Paleisti automatinį konfigūravimą
01: sportas
03: ekstremalus
05: automat.
Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]
[v][ ][Set ID][ ][NG][Data00][x]
(Command: j u) (Priklauso nuo modelio)
Transmission [j][u][ ][Set ID][ ][Data][Cr]
Ack [u][ ][Set ID][ ][OK/NG][Data][x]
