BENUTZERHANDBUCH

MONITOR SIGNAGE

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten

Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.

MONITOR SIGNAGE-MODELLE

42LS55A 47LS55A 55LS55A

32LS53A 42LS53A 47LS53A 55LS53A 65LS53A

www.lg.com

INHALTSVERZEICHNIS

DEUTSCH

INHALTSVERZEICHNIS

3 LIZENZ

4 MONTAGE UND

VORBEREITUNG

4 Zubehör 5 Optionales Zubehör 7 Teile und Tasten 8 Anschließen des Standfußes 8 Anschließen der Lautsprecher 10 Anschließen des IR- und

Lichtsensors 10 Portrait Layout 11 Installation an einer Wand

13 FERNBEDIENUNG

15 HERSTELLEN VON

VERBINDUNGEN

15 Anschluss eines PCs 16 Anschluss externer Geräte 18 Verwenden der Eingangsliste

29 BENUTZEREINSTELLUNGEN

29 Einstellungen im Hauptmenü 29 - Einstellungen unter Schnell

30 - Bildeinstellungen 34 - Toneinstellungen 35 - Netzwerkeinstellungen 38 - Allgemeine Einstellungen

39 FEHLERBEHEBUNG

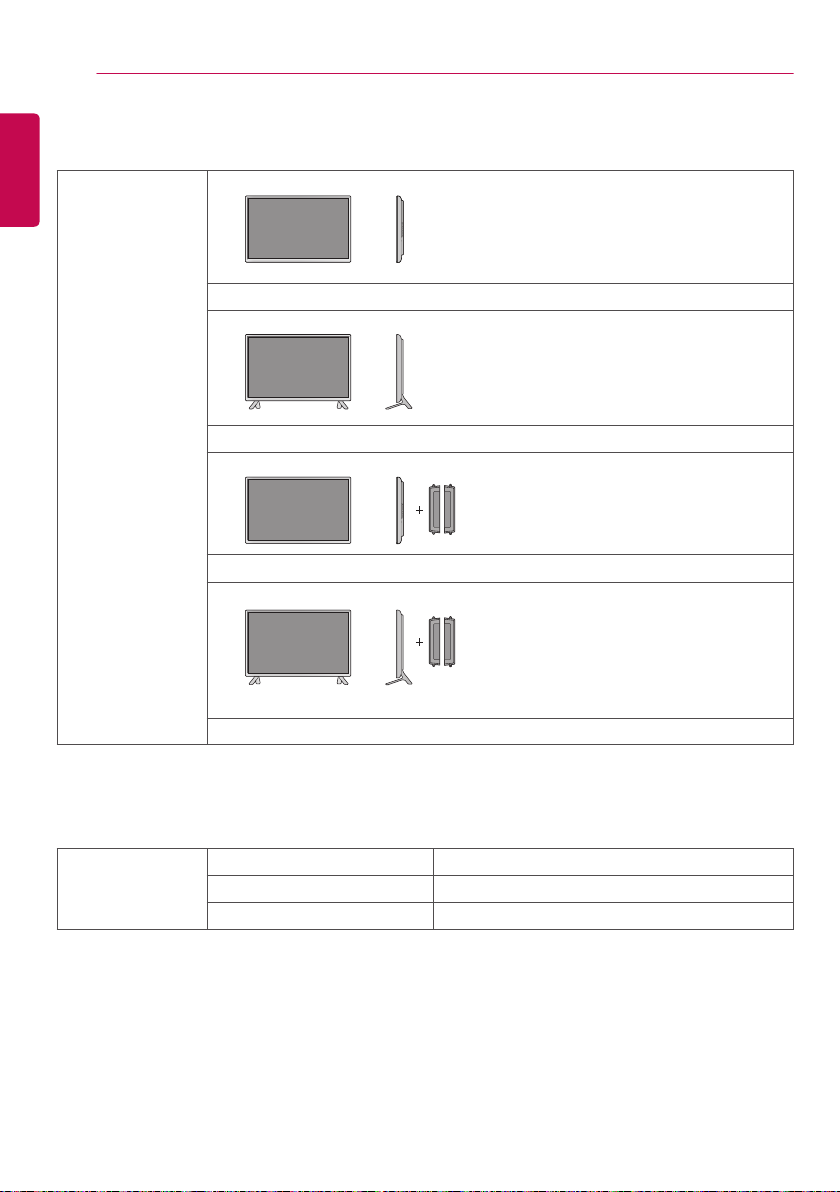

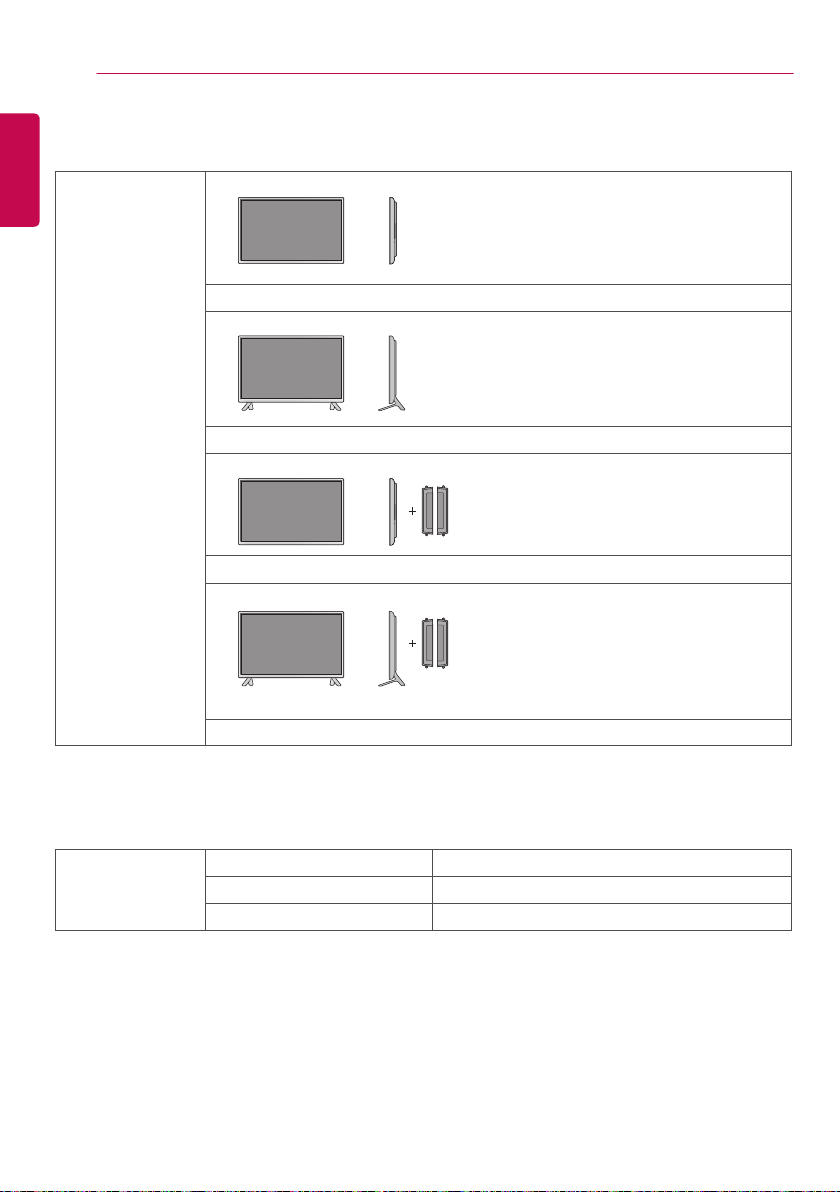

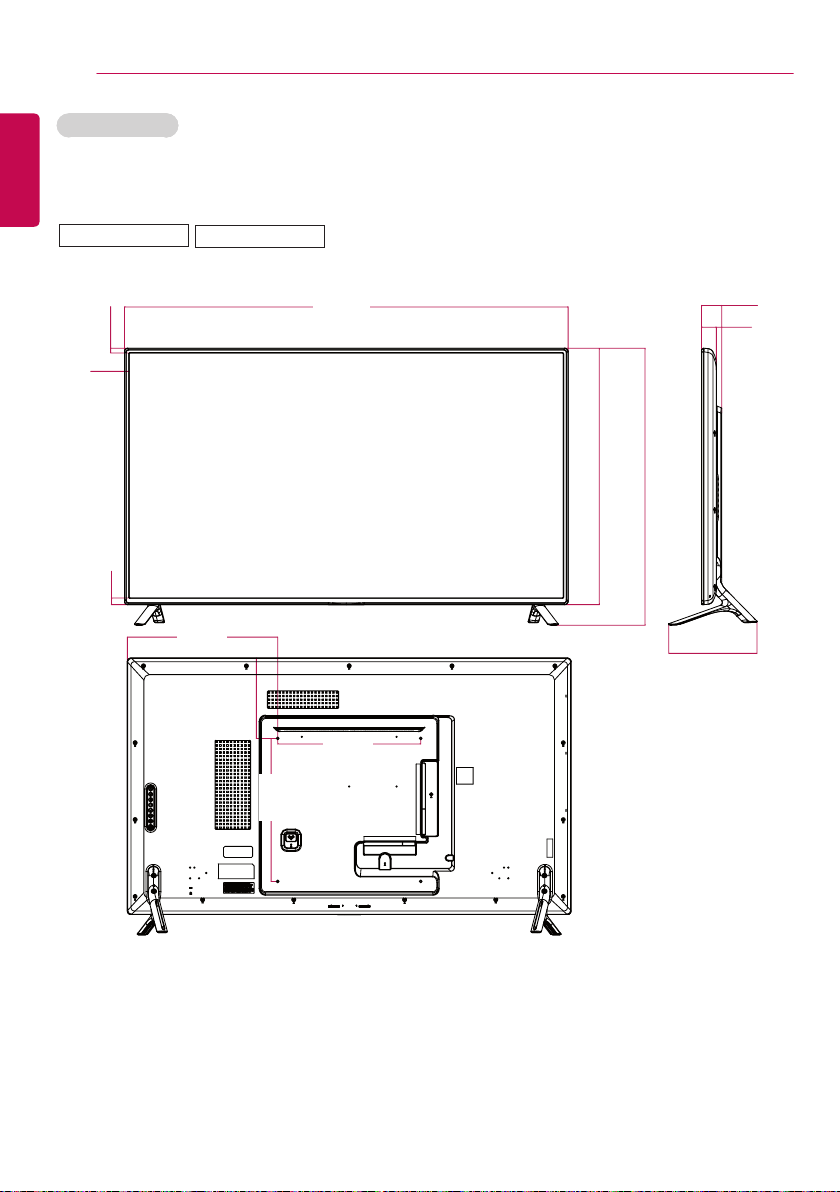

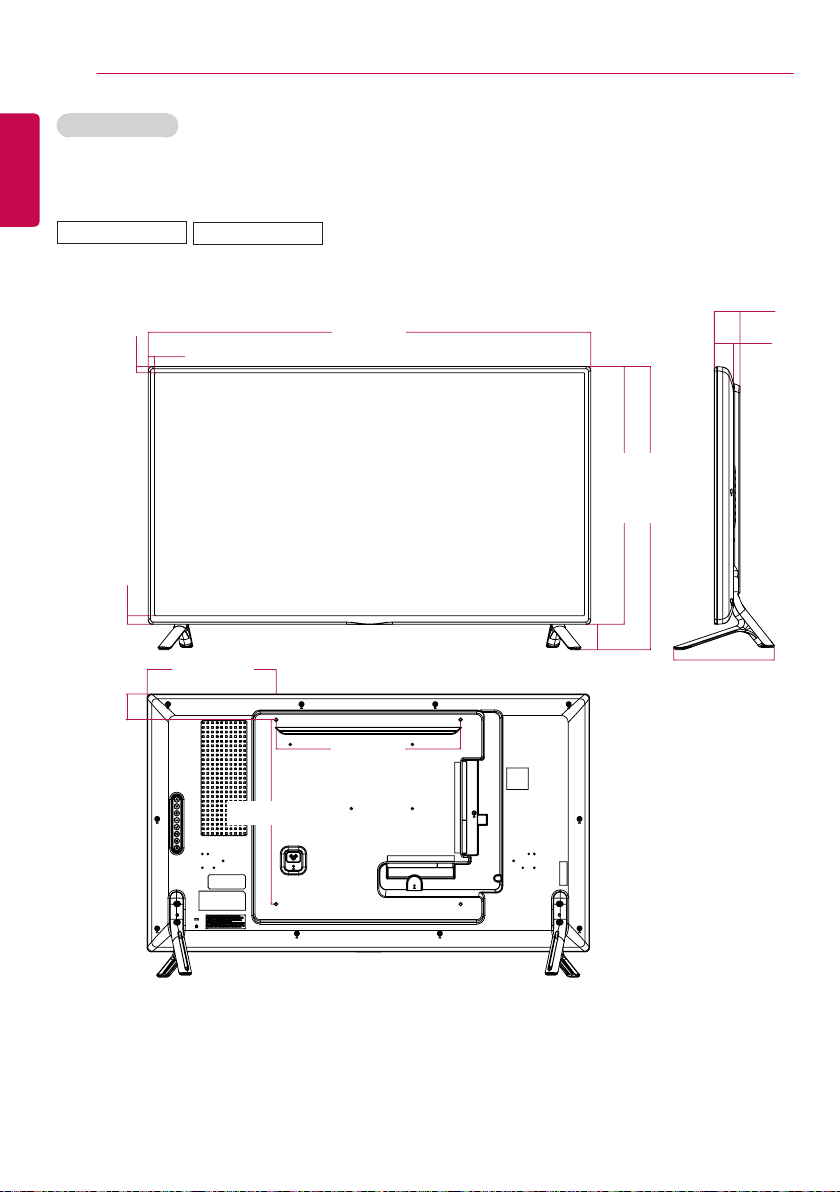

41 TECHNISCHE DATEN

57 IR-CODES

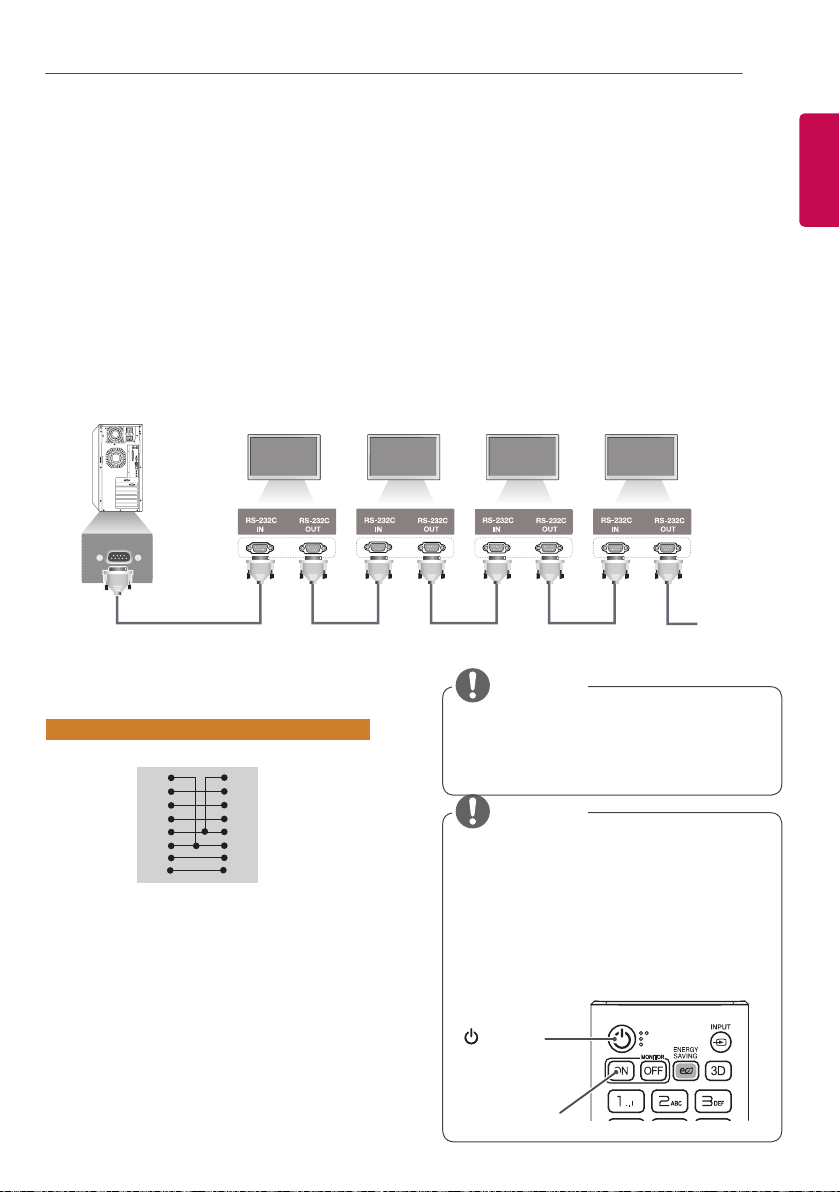

59 STEUERN MEHRERER

PRODUKTE

59 Anschließen des Kabels 59 RS-232C-Konfigurationen 59 Kommunikationsparameter 60 Befehlsreferenzliste 62 Übertragungs-/Empfangsprotokoll

18 UNTERHALTUNG

18 Verwenden von „Meine Medien“ 18 - Anschließen von USB-

Speichergeräten

20 - Von „Meine Medien“ unterstützte

Dateien 23 - Anzeigen von Videos 25 - Anzeigen von Fotos 25 - Wiedergabe von Musik 26 - Menü SETUP 27 SuperSign Inhalt

27 Information 27 FileManager 28 Bild-ID-Einstellungen

LIZENZ

Je nach Modell wird eine andere Lizenz unterstützt. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem Tochterunternehmen der Rovi Corporation. Dieses Gerät ist offiziell DivX Certified®; es wurde zur Bestätigung, dass es DivX-Videos wiedergibt, gründlich überprüft. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter divx.com.

ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX Certified® Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Geräts den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre Registrierung abschließen, finden Sie unter vod.divx.com.

DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschließlich Premium-Inhalte.

DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.

Abgedeckt durch ein oder mehrere der folgenden US-Patente: 7.295.673;

7.460.668; 7.515.710; 7.519.274

DEUTSCH

In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Informationen zu DTS-Patenten finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS Licensing Limited. DTS, das Symbol sowie DTS zusammen mit dem Symbol sind eingetragene Marken, und DTS 2.0 Channel ist eine Marke von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

HINWEIS

• Schäden durch die Verwendung des Geräts in übermäßig staubigen Umgebungen werden nicht

von der Garantie gedeckt.

MONTAGE UND VORBEREITUNG

DEUTSCH

MONTAGE UND VORBEREITUNG

Zubehör

Prüfen Sie, ob alle Komponenten enthalten sind, bevor Sie das Produkt verwenden. Sollten Komponenten fehlen, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör.

Fernbedienung,

Batterie (AAA) 2EA

CD (Benutzerhandbuch) /

Karte

Netzkabel IR- und Lichtsensor

HDMI-Kabel

VORSICHT

• Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie nur Originalteile.

• Durch nachgemachte Produkte verursachte Beschädigungen werden nicht von der Garantie

abgedeckt.

HINWEIS

• Das im Lieferumfang enthaltene Zubehör ist je nach Modell oder Region unterschiedlich.

• Änderungen an den Gerätespezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von

Aktualisierungen der Gerätefunktionen vorbehalten.

• SuperSign SW und Benutzerhandbuch

- Herunterladen von der Website von LG Electronics:

- Besuchen Sie die Website von LG Electronics (www.lgecommercial.com/supersign), und laden

Sie die neueste Software für Ihr Modell herunter.

MONTAGE UND VORBEREITUNG

Optionales Zubehör

Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör.

Standfuß

ST-321T 32LS53A ST-421T 42LS53A/ 42LS55A

ST-471T

ST-651T 65LS53A

47LS53A/ 47LS55A 55LS53A/ 55LS55A

Standfußsatz

Länge 14 mm (inklusive Spannscheibe)

Schrauben

Durchmesser 4,0 mm x

Gewindesteigung 0,7 mm x

DEUTSCH

Lautsprecher

SP-2100

Kabelhalter/ Kabelbinder

Schrauben

Durchmesser 4,0 mm x Gewindesteigung 0,7 mm x Länge 8 mm (inkl. Spannscheibe)

Schrauben

Durchmesser 4,0 mm x

Gewindesteigung 1,6 mm x

Länge 10 mm

Lautsprechersatz

HINWEIS

• Kabelhalter/Kabelbinder sind in einigen Ländern und für einige Modelle möglicherweise nicht

verfügbar.

• Für bestimmte Modelle ist optionales Zubehör verfügbar. Kaufen Sie dieses bei Bedarf separat.

DEUTSCH

MONTAGE UND VORBEREITUNG

Media Player

MP500/MP700

AN-WF500

Wi-Fi-Dongle-Kit

Schrauben Benutzerhandbuch

(auf CD-ROM geliefert)/

Karte

Media Player-Kit

KT-SP0

Pixelsensor-Kit

HINWEIS

• Für bestimmte Modelle ist optionales Zubehör verfügbar. Kaufen Sie dieses bei Bedarf separat.

• Pixelsensor ist separat erhältlich. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.

MONTAGE UND VORBEREITUNG

Teile und Tasten

3 4

PIXEL

SENSOR

___

3.3V 0.25mA

---

IR&LIGHT

SENSOR

DEUTSCH

Bildschirmtasten

Nr. Beschreibung

Nach oben und unten.

Nach links und rechts.

Zeigt das aktuelle Signal und den Modus an.

Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben.

Ändert das Eingangssignal.

Schaltet den Strom ein und aus.

Anschlussfeld

MONTAGE UND VORBEREITUNG

DEUTSCH

Anschließen des Standfußes

Anschließen der Lautsprecher

- Nur für bestimmte Modelle.

1 Legen Sie ein weiches Tuch auf den Tisch,

und legen Sie das Produkt dann mit dem Bildschirm nach unten darauf.

2 Sichern Sie den Standfuß auf der Rückseite

des Geräts mithilfe von Schrauben, wie unten dargestellt.

- Nur für bestimmte Modelle.

32LS53A

1 S chließen Sie vor dem Installieren der

Lautsprecher ein Eingangssignalkabel an.

2 Befestigen Sie den Lautsprecher mit

einer Schraube wie dargestellt. Stellen Sie vor dem Anschließen sicher, dass das Stromkabel nicht an eine Steckdose angeschlossen ist.

3 Schließen Sie die Lautsprecher an. Achten

Sie auf die richtige Polarität. Ordnen Sie die Lautsprecherkabel mit Kabelhaltern und Kabelbindern.

MONTAGE UND VORBEREITUNG

42LS55A

42LS53A

65LS53A

47LS55A

47LS53A

55LS55A

55LS53A

1 S chließen Sie vor dem Installieren der

Lautsprecher ein Eingangssignalkabel an.

2 Befestigen Sie den Lautsprecher mit

einer Schraube wie dargestellt. Stellen Sie vor dem Anschließen sicher, dass das Stromkabel nicht an eine Steckdose angeschlossen ist.

HINWEIS

• Schalten Sie das Gerät aus, bevor Sie das

Kabel entfernen. Das Anschließen oder Entfernen des Lautsprecherkabels bei angeschaltetem Gerät kann dazu führen, dass der Ton nicht funktioniert.

DEUTSCH

3 Schließen Sie die Lautsprecher an. Achten

Sie auf die richtige Polarität. Ordnen Sie die Lautsprecherkabel mit Kabelhaltern und Kabelbindern.

MONTAGE UND VORBEREITUNG

PIXEL

SENSOR

IR&LIGHT

SENSOR

3.3V 0.25mA

___

---

DEUTSCH

Anschließen des IR- und Lichtsensors

Wenn Sie das Kabel mit dem Produkt verbinden, wird die Funktion für den Empfang der Fernbedienungssignale aktiviert. Der IRund Lichtsensor ist magnetisch. Bringen Sie ihn an der Vorderseite des Produkts an.

[Vorderseite]

Verwenden des Kensington-Schlosses

Der Anschluss des KensingtonSicherheitssystems befindet sich an der Rückseite des Monitors. Weitere Informationen zur Installation und Verwendung des Systems finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter

http://www.

kensington.com.

Verbinden Sie das Kabel des KensingtonSicherheitssystems mit dem Monitor und einem Tisch.

VORSICHT

Portrait Layout

Wenn Sie die Installation im Portrait Layout durchführen, drehen Sie den Monitor im Uhrzeigersinn um 90 Grad (wenn Sie dem Bildschirm zugewandt sind).

HINWEIS

• Das Kensington-Sicherheitssystem ist

optional. Weiteres Zubehör erhalten Sie bei den meisten Elektro-Einzelhändlern.

MONTAGE UND VORBEREITUNG

Installation an einer Wand

Installieren Sie den Monitor mit einem Abstand von mindestens 10 cm zur Wand und mindestens 10 cm Abstand an jeder Seite, um eine ausreichende Belüftung zu gewährleisten. Detaillierte Installationsanweisungen erhalten Sie von Ihrem lokalen Händler. Zur Installation einer schwenkbaren Wandmontagehalterung

beachten Sie die Informationen im Handbuch.

10 cm

Um den Monitor an der Wand zu montieren, befestigen Sie die Wandhalterung (optionales Teil) an der Rückseite des Monitors.

Befestigen Sie die Wandhalterung sicher an der Wand und am Monitor.

1 Verwenden Sie nur Schrauben und

Wandmontagehalterungen, die dem VESAStandard entsprechen.

2 Schrauben, die die Standardlänge

überschreiten, können Schäden im Innern des Monitors verursachen.

3 Durch Schrauben, die nicht dem VESA-Standard

entsprechen, kann es zu Beschädigungen am Produkt kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch Verwendung nicht standardmäßiger Schrauben verursacht wurden.

4 Nutzen Sie die folgende VESA-Norm.

• 785 mm und darüber

* Befestigungsschraube: Durchmesser

6,0 mm x Steigung 1,0 mm x Länge 12 mm

10 cm

VORSICHT

• Trennen Sie das Stromkabel, bevor Sie

den Monitor bewegen oder aufbauen, um das Risiko eines elektrischen Stromschlags zu vermeiden.

• Wenn Sie den Monitor an einer Decke

oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten.

• Ziehen Sie die Schrauben nicht zu fest

an, da dies Beschädigungen am Monitor hervorrufen und zum Erlöschen der Garantie führen kann.

• Verwenden Sie nur Schrauben und

Wandhalterungen, die der VESA-Norm entsprechen. Jegliche Schäden und Verletzungen, die durch den Missbrauch des Produkts oder ungeeignetes Produktzubehör verursacht wurden, fallen nicht unter die Produktgarantie.

HINWEIS

• Der Wandmontagesatz umfasst die

Installationsanleitung und alle notwendigen Teile.

• Die Wandmontagehalterung ist optional.

Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.

• Die erforderliche Schraubenlänge hängt von

der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge.

• Weitere Informationen können Sie der

im Lieferumfang der Wandbefestigung enthaltenen Anleitung entnehmen.

DEUTSCH

785 mm

MONTAGE UND VORBEREITUNG

DEUTSCH

Befestigen des Monitors an der Wand (optional)

[Das Verfahren kann je nach Modell abweichen.]

1 Setzen Sie die Ringschrauben oder

Halterungen und Schrauben an der Rückseite des Monitors ein, und ziehen Sie sie fest.

- Wenn an den Ringschraubenpositionen

bereits Schrauben eingesetzt sind, entfernen Sie zunächst die anderen Schrauben.

2 Montieren Sie die Wandhalterungen mit

den Schrauben an der Wand. Richten Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des Monitors aus.

3 Verbinden Sie die Ringschrauben und

Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft.

WARNUNG

Wenn der Monitor nicht ausreichend



sicher aufgehängt ist, besteht Gefahr des Herabstürzens. Viele Unfälle, besonders solche, die Kindern passieren, lassen sich vermeiden, wenn Sie folgende einfache Sicherheitsvorkehrungen treffen:

» Verwenden Sie die vom Hersteller

empfohlenen Gehäuse und Standfüße.

» Montieren Sie den Monitor nur an oder

auf Möbelstücken, die dessen Gewicht sicher tragen können.

» Stellen Sie sicher, dass der Monitor

nicht über die Kanten der tragenden Möbelstücke hervorsteht.

» Montieren Sie den Monitor nicht an oder

auf hohen Möbelstücken wie Schränken oder Bücherregalen, ohne sowohl das Möbelstück als auch den Monitor ausreichend zu sichern.

» Stellen Sie den Monitor nicht auf ein

Tuch oder andere Materialien zwischen Monitor und tragendem Möbelstück.

» Erklären Sie Ihren Kindern, dass es

gefährlich ist, auf Möbelstücke zu klettern, um den Monitor oder dessen Fernbedienung zu erreichen.

VORSICHT

• Stellen Sie sicher, dass Kinder nicht auf den

Monitor klettern oder sich daran hängen.

HINWEIS

• Verwenden Sie eine Haltevorrichtung oder

einen Schrank, die bzw. der stabil und groß genug ist, um den Monitor sicher abzustützen.

• Halterungen, Schrauben und Seile sind

separat erhältlich. Zusätzliches Zubehör erhalten Sie bei Ihrem Einzelhändler.

• Die Abbildung stellt ein allgemeines

Installationsbeispiel dar und kann von Ihrem Produkt abweichen.

FERNBEDIENUNG

Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können.

Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem - und dem -Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach.

Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor. Die Abbildungen können von den eigentlichen Zubehörteilen abweichen.

VORSICHT

• Verwenden Sie niemals alte zusammen mit

neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.

• Richten Sie die Fernbedienung auf den

Fernbedienungssensor am Monitor aus.

(POWER)(Ein/Aus)

Ein- und Ausschalten des

Monitors.

MONITOR ON

Einschalten des Monitors.

MONITOR OFF

Ausschalten des Monitors.

Taste 1/a/A

Wechsel zwischen

Zahlen und Buchstaben.

(Bei manchen Modellen

wird diese Funktion

möglicherweise nicht

unterstützt.)

ARC

Auswählen des Formats.

Lautstärkeregelung

Regelt die Lautstärke.

PSM

Auswahl des „Picture

Mode“ (Bildmodus).

Mute

Ausschalten des Tons.

ENERGY SAVING ( )

Anpassen der Bildhelligkeit zur Senkung des Stromverbrauchs.

INPUT

Auswahl des Eingangsmodus.

Diese Funktion wird vom vorliegenden Modell nicht unterstützt.

Zahlen- und Buchstabentasten

Eingabe von Zahlen oder Buchstaben, je nach Einstellung. (Bei manchen Modellen wird diese Funktion möglicherweise nicht unterstützt.)

CLEAR

Löschen eingegebener Zahlen oder Buchstaben. (Bei manchen Modellen wird diese Funktion möglicherweise nicht unterstützt.)

Taste BRIGHTNESS

Dient zum Einstellen der Bildschirmhelligkeit. Die PAGE-Funktion wird bei diesem Modell nicht unterstützt. (Bei manchen Modellen wird diese Funktion möglicherweise nicht unterstützt.)

DEUTSCH

FERNBEDIENUNG

DEUTSCH

Aktivieren der Startleiste.

Öffnen der Hauptmenüs

oder Speichern Ihrer Eingaben

und Beenden von Menüs.

Einstellungen und speichert

Mit dieser Taste können Sie

Benutzerfunktion einen Schritt

Geräte ganz einfach mit der

SimpLink-Menü steuern und Multimediainhalte genießen.

(Bei manchen Modellen wird

diese Funktion möglicherweise

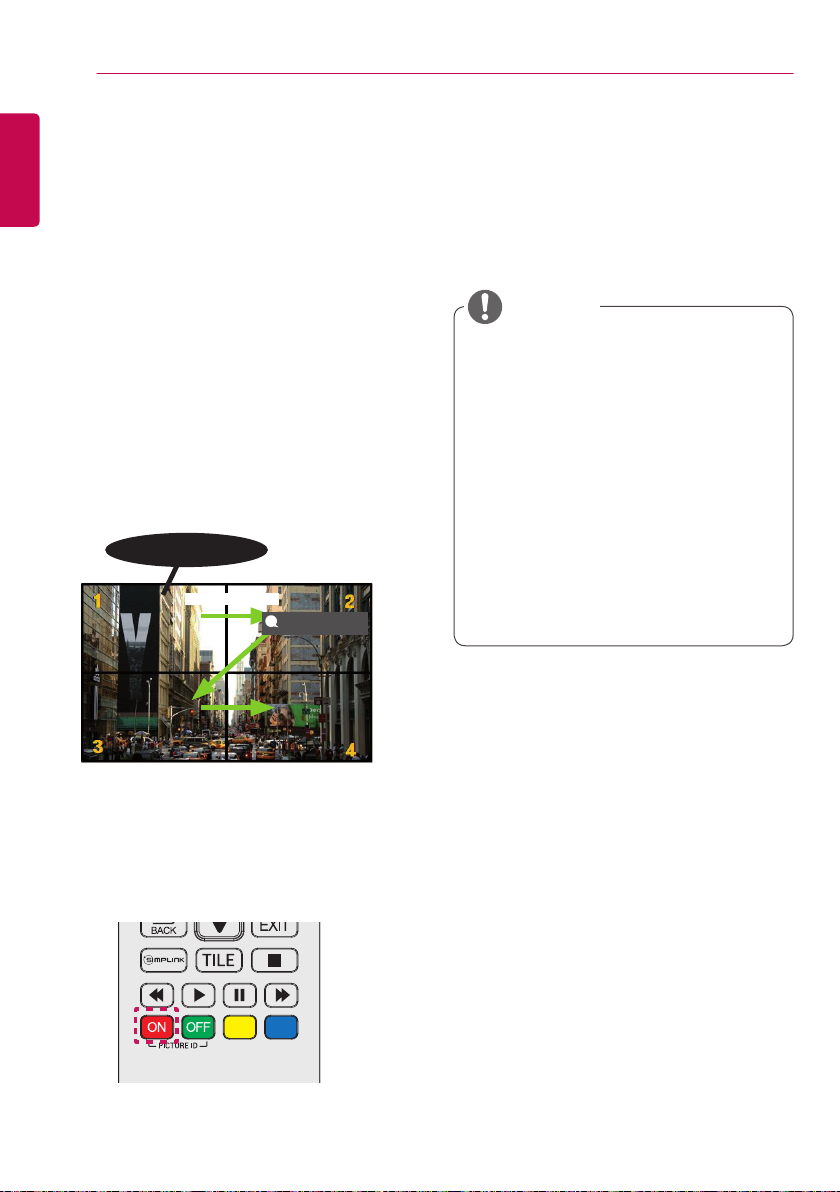

Wenn die Bild-ID-Nummer der

Set-ID entspricht, können Sie

jeden gewünschten Monitor

im Mehrfachbildschirm-Modus

Wählt Menüs oder

innerhalb der interaktiven

Hiermit können Sie

verschiedene Multimedia-

Fernbedienung über das

nicht unterstützt.)

HOME

SETTINGS

Ihre Eingaben.

BACK

zurückgehen.

ID ON/OFF

steuern.

AUTO

Automatisches Anpassen der Bildposition und Erhöhen der Bildstabilität (nur für RGB-Eingang verfügbar). (Bei manchen Modellen wird diese Funktion möglicherweise nicht unterstützt.)

W.BAL

Diese Funktion wird vom vorliegenden Modell nicht unterstützt.

S.MENU

SuperSign-Menütaste (Bei manchen Modellen wird diese Funktion möglicherweise nicht unterstützt.)

Navigationstaste

Navigiert durch Menüs und Einstellungen.

EXIT (Ausgang)

Schließen Sie alle OSD - Aufgaben und Anwendungen.

TILE

Diese Funktion wird vom vorliegenden Modell nicht unterstützt.

USB-Menütasten

Steuert die Medienwiedergabe.

HERSTELLEN VON VERBINDUNGEN

Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten.

Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts.

Anschluss eines PCs

Die Abbildungen können von den eigentlichen Zubehörteilen abweichen. Ein Teil der Kabel wird nicht mitgeliefert.

Dieser Monitor unterstützt die Plug & Play*-Funktion. * Plug & Play: eine Funktion, mit der ein PC vom Benutzer angeschlossene Geräte ohne

Gerätekonfiguration oder Benutzereingriff beim Einschalten erkennen kann.

(nicht enthalten)

DEUTSCH

(nicht enthalten)

DVI OUT

(nicht enthalten)

___

3.3V 0.25mA

---

DP OUT

DVI OUT

(nicht enthalten)

HDMI

HERSTELLEN VON VERBINDUNGEN

DEUTSCH

Anschluss externer Geräte

Verbinden Sie einen HD-Receiver, DVD-Player oder Videorekorder mit dem Monitor, und wählen Sie den entsprechenden Eingangsmodus aus.

Die Abbildungen können von den eigentlichen Zubehörteilen abweichen. Ein Teil der Kabel wird nicht mitgeliefert. Die bestmögliche Bild- und Tonqualität erzielen Sie, wenn Sie externe Geräte mit HDMIKabeln an den Monitor anschließen.

oder

(nicht enthalten)

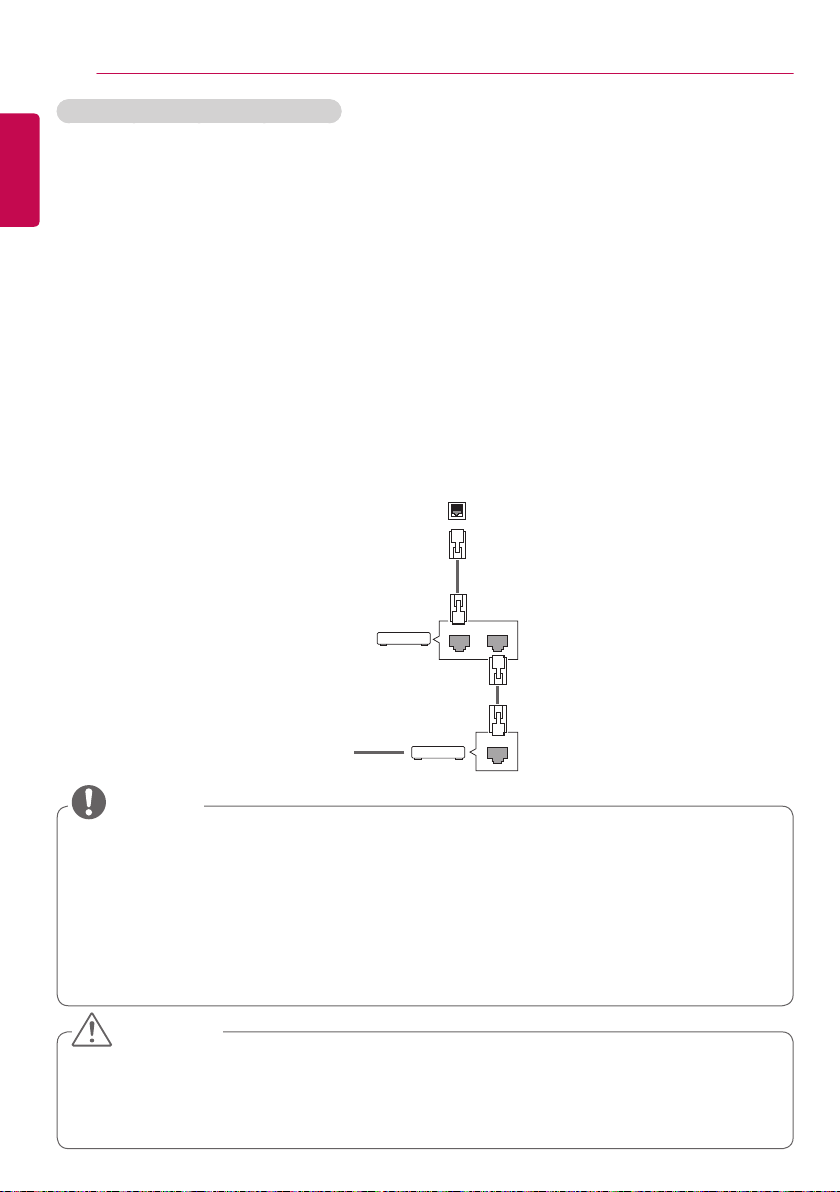

Direkte Verbindung/ Verwendung des Routers/ Verwendung des Internets

USB

(nicht enthalten)

___

3.3V 0.25mA

---

Network

HD-Receiver/DVD/VCR

Camcorder/Kamera/Spielekonsole

HDMI

HERSTELLEN VON VERBINDUNGEN

HINWEIS

• Die bestmögliche Bildqualität erzielen Sie bei Verwendung des Monitors mit einem HDMI-

Anschluss.

• Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. DVI-Kabel, die den

technischen Standarddaten des Produkts entsprechen.

• Wenn Sie den Monitor einschalten, wenn dieser kalt ist, kann das Bild flackern. Dies ist normal.

• Es können rote, grüne oder blaue Punkte auf dem Bildschirm erscheinen. Dies ist normal.

• Verwenden Sie ein High-Speed-HDMI

• Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo. Wenn Sie kein zertifiziertes HDMI-Kabel

verwenden, zeigt der Bildschirm eventuell nichts an, oder ein Verbindungsfehler tritt auf.

• Empfohlene Typen von HDMI-Kabeln

- High-Speed-HDMI

®/TM

-Kabel

®/TM

-Kabel mit Ethernet

• Wenn Sie im HDMI-Modus keinen Ton hören, prüfen Sie Ihre PC-Einstellungen. Bei einigen PCs

müssen Sie die Standardaudioausgabe manuell auf HDMI umstellen.

• Um den HDMI-PC-Modus zu verwenden, müssen Sie für PC/DTV den PC-Modus wählen.

• Im HDMI-PC-Modus können Probleme mit der Kompatibilität auftreten.

• Stellen Sie sicher, dass das Stromkabel nicht an eine Steckdose angeschlossen ist.

• Wenn Sie eine Spielekonsole mit dem Monitor verbinden, verwenden Sie das mit der Konsole

gelieferte Kabel.

• Es wird empfohlen, die als optionales Zubehör angebotenen Lautsprecher zu verwenden.

• High Speed HDMI

®/TM

-Kabel können HD-Signale von 1080p und höher übertragen.

®/TM

-Kabel.

DEUTSCH

VORSICHT

• Schließen Sie das Signaleingangskabel an, und sichern Sie es, indem Sie die

Schrauben im Uhrzeigersinn festziehen.

• Drücken Sie nicht über einen längeren Zeitraum mit dem Finger auf den

Bildschirm, da dies zu temporären Verzerrungen führen kann.

• Um das Einbrennen von Bildern auf dem Bildschirm zu verhindern, vermeiden

Sie die Anzeige statischer Bilder über längere Zeiträume. Verwenden Sie nach Möglichkeit einen Bildschirmschoner.

• Das Bild kann durch kabellose Kommunikationsgeräte in der Nähe des

Monitors beeinträchtigt werden.

UNTERHALTUNG

DEUTSCH

Verwenden der Eingangsliste

Fernbedienung (HOME)

Eingangsmodus Beschreibung

HDMI1 Sie können Inhalte von HDMI2

DisplayPort DVI

einem PC, DVD-Player, einer digitalen Set-Top Box oder anderen HD-Geräten wiedergeben.

UNTERHALTUNG

Verwenden von „Meine Medien“

Anschließen von USBSpeichergeräten

Schließen Sie USB-Speichergeräte, etwa USB-Flash-Speicher oder externe Festplatten, an das Display an, und nutzen Sie die Multimediafunktionen.

Schließen Sie einen USB-Flash-Speicher oder eine USB-Speicherkarte wie nachfolgend abgebildet an das Display an.

oder

VORSICHT

 Schalten Sie den Monitor nicht aus,

und entfernen Sie nicht das USBSpeichergerät, solange der Bildschirm Meine Medien aktiviert ist. Dies kann zu Dateiverlusten oder Beschädigung des USB-Speichergeräts führen.

 Sichern Sie die auf dem USB-Speicher-

gerät enthaltenen Dateien regelmäßig, da Verluste oder Schäden an Dateien nicht von der Garantie abgedeckt sind.

UNTERHALTUNG

Tipps zur Verwendung von USB-Speichergeräten

• Es werden nur USB-Speichergeräte erkannt.

• USB-Geräte, die über einen USB-Hub verbunden sind, funktionieren nicht ordnungsgemäß.

• Ein USB-Speichergerät mit automatischem Erkennungsprogramm wird möglicherweise nicht erkannt.

• USB-Speichergeräte, die einen eigenen Treiber verwenden, werden möglicherweise nicht erkannt.

• Die Dauer, bis ein USB-Speichergerät erkannt wird, hängt vom jeweiligen Gerät ab.

• Schalten Sie das Display nicht ab bzw. ziehen Sie das USB-Speichergerät nicht aus der Buchse,

wenn das angeschlossene Gerät in Betrieb ist. Wenn das USB-Speichergerät plötzlich abgetrennt wird, können die gespeicherten Daten oder das USB-Speichergerät beschädigt werden.

• Schließen Sie kein USB-Speichergerät an, das nicht für die Verwendung mit einem PC modifiziert

wurde. Das Gerät kann Fehlfunktionen des Monitors verursachen oder die Wiedergabe von Daten verhindern. Verwenden Sie nur USB-Speichergeräte, auf denen gängige Musik-, Bild- oder Videodateien enthalten sind.

• Falls ein USB-Speichergerät mit einem nicht von Windows unterstützten Dienstprogramm formatiert

wurde, wird es möglicherweise nicht erkannt.

• Ein USB-Speichergerät, das eine externe Stromversorgung benötigt (mehr als 0,5 A), muss selbst

an die Stromversorgung angeschlossen werden. Andernfalls wird das Gerät möglicherweise nicht erkannt.

• Verbinden Sie ein USB-Speichergerät mit dem vom Gerätehersteller gelieferten Kabel.

• Einige USB-Speichergeräte werden möglicherweise nicht unterstützt oder funktionieren nicht

störungsfrei.

• Die Dateizuordnung des USB-Speichergeräts erfolgt ähnlich wie bei Windows XP, und der

Dateiname kann bis zu 100 Zeichen des lateinischen Alphabets beinhalten.

• Sichern Sie wichtige Dateien regelmäßig, da Daten auf einem USB-Speichergerät auch beschädigt

werden können. LG übernimmt keine Verantwortung für entstehende Datenverluste.

• Wenn eine USB-Festplatte ohne externe Stromversorgung verbunden wird, wird das USB-Gerät

möglicherweise nicht erkannt. Um sicherzustellen, dass das Gerät erkannt wird, schließen Sie es an die externe Stromversorgung an.

- Verwenden Sie ein entsprechendes Netzteil für die externe Stromversorgung. Für eine externe Stromversorgung wird kein USB-Kabel mitgeliefert.

• Falls Ihr USB-Speichergerät mehrere Partitionen hat oder Sie einen USB-Mehrfachkartenleser

verwenden, können Sie bis zu vier Partitionen oder USB-Speichergeräte verwenden.

• Wenn ein USB-Speichergerät an einen USB-Mehrfachkartenleser angeschlossen ist, wird

möglicherweise die Datenträgerbezeichnung nicht erkannt.

• Falls das USB-Speichergerät nicht ordnungsgemäß funktioniert, trennen Sie das Gerät, und

schließen Sie es erneut an.

• Die Erkennungsgeschwindigkeit unterscheidet sich von Gerät zu Gerät.

• Falls das USB-Speichergerät im Standby-Modus angeschlossen wurde, wird die entsprechende

Festplatte automatisch geladen, wenn das Display eingeschaltet wird.

• Die empfohlene Speicherkapazität beträgt max. 1 TB für eine externe USB-Festplatte und max.

32 GB für einen USB-Speicherstick.

• Eine höhere Kapazität als die empfohlene kann das Funktionieren des jeweiligen Geräts

beeinträchtigen.

• Wenn eine externe USB-Festplatte mit aktivierter Stromsparfunktion nicht funktioniert, schalten Sie

die Festplatte aus und wieder ein.

• USB-Speichergeräte mit älteren Versionen als USB 2.0 werden ebenfalls unterstützt, funktionieren

bei Videos aber möglicherweise nicht ordnungsgemäß.

• In einem Ordner können maximal 999 Dateien oder Unterordner gespeichert werden.

DEUTSCH

UNTERHALTUNG

DEUTSCH

Von „Meine Medien“ unterstützte Dateien

Unterstützte Formate für externe Untertitel

• *.smi, *.srt, *.sub (MicroDVD, Subviewer 1.0/2.0), *.ass, *.ssa, *.txt (TMPlayer), *.psb (PowerDivX),

*.dcs (DLP Cinema)

Verwendung von Auswahl wiedergeben:

Fernbedienung (HOME) Fotos/ Videos/ Musik

• Auswahl wiedergeben: Wiedergabe ausgewählter Inhalte.

Festlegen der GERÄTEAUSWAHL:

Fernbedienung (HOME) Fotos/ Videos/ Musik

• GERÄTEAUSWAHL: Import von Inhalten vom angeschlossenen Gerät.

UNTERHALTUNG

Unterstützte Formate für interne Untertitel

• Full-HD-Video

1920 x 1080: XSUB (unterstützt von DivX6 generierte interne Untertitel)

Unterstützte Videocodecs

Endung Codec

.asf .wmv

.divx .avi

.mp4 .m4v .mov

.3gp .3g2

.mkv Video MPEG-2, MPEG-4, H.264/AVC, VP8

.ts .trp .tp .mts

.mpg .mpeg .dat

.vob Video MPEG-1, MPEG-2

Video VC-1 Erweitertes Profil (WMVA ausgenommen), VC-1 Einfaches Profil und

Hauptprofile

Audio WMA Standard (WMA v1/WMA Sprache ausgenommen), WMA 9 Professional

Video DivX3.11, DivX4, DivX5, DivX6, XViD (außer 3 warp-point GMC), H.264/AVC,

Motion Jpeg, MPEG-4

Audio MPEG-1 Layer I, II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus,

LPCM, ADPCM, DTS

Video H.264/AVC, MPEG-4

Audio Audio AAC, MPEG-1 Layer III (MP3)

Video H.264/AVC, MPEG-4

Audio AAC, AMR-NB, AMR-WB

Audio Dolby Digital, PCM, DTS, MPEG-1 Layer I, II, MPEG-1 Layer III (MP3), Vorbis,

AAC

Video H.264/AVC, MPEG-2

Audio MPEG-1 Layer I, II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus,

AAC, PCM

Video MPEG-1, MPEG-2

Audio MPEG-1 Layer I, II, MPEG-1 Layer III (MP3)

Audio Dolby Digital, MPEG-1 Layer I, II, DVD-LPCM

DEUTSCH

UNTERHALTUNG

DEUTSCH

Unterstützte Audiodateien

Dateiformat Bildschirmanzeigen Information

.MP3 Bitrate 32 kbit/s bis 320 kbit/s

Abtastfrequenz 16 KHz bis 48 KHz

Support MPEG1, MPEG2, Layer2, Layer3 .wav Support PCM .ogg Support Vorbis .wma Support WMA

Unterstützte Fotodateien

Dateiformat Format Bildschirmanzeigen

2D (jpeg, jpg, jpe)

2D (png) PNG  Minimum: 64 x 64

2D (bmp) BMP  Minimum: 64 x 64

JPEG  Minimum: 64 x 64

 Maximum: Normales Modell: 15.360 (B) x 8.640 (H) Progressive:

1.920 (B) x 1.440 (H)

 Maximum: 1.920 (B) x 1.080 (H)

UNTERHALTUNG

Anzeigen von Videos

Geben Sie auf dem Display Videodateien wieder. Alle gespeicherten Videodateien werden angezeigt.

Wiedergabe von Videodateien auf dem Display:

Fernbedienung (HOME) Videos

Tipps zur Wiedergabe von Videodateien

• Bestimmte vom Benutzer erzeugte Untertitel funktionieren möglicherweise nicht ordnungsgemäß.

• Einige Sonderzeichen werden in den Untertiteln nicht dargestellt.

• HTML-Tags werden in den Untertiteln nicht unterstützt.

• Untertitel in anderen Sprachen außer den unterstützten Sprachen sind nicht verfügbar.

• Auf dem Bildschirm kann es beim Wechseln der Audiosprache zu vorübergehenden

Unterbrechungen kommen (Bild wird angehalten, schnellere Wiedergabe usw.).

• Eine beschädigte Videodatei wird möglicherweise nicht ordnungsgemäß wiedergegeben, oder

einige der Player-Funktionen sind nicht verfügbar.

• Videodateien, die durch bestimmte Encoder erstellt wurden, werden möglicherweise nicht

ordnungsgemäß wiedergegeben.

• Bei Dateien mit nicht ineinander verschachtelter Video- und Audio-Struktur wird entweder Video oder

Audio abgespielt.

• Je nach Bildwiederholrate werden HD-Videos mit einer Auflösung von maximal 1920 x 1080 bei

25/30P bzw. 1280 x 720 bei 50/60P unterstützt.

• Je nach Bildwiederholrate werden Videos mit einer höheren Auflösung als 1920 x 1080 bei

25/30P bzw. 1280 x 720 bei 50/60P möglicherweise nicht korrekt wiedergegeben.

• Andere Videodateitypen und -formate als die angegebenen werden möglicherweise nicht

ordnungsgemäß wiedergegeben.

• Die maximale Bitrate für abspielbare Videodateien beträgt 20 Mbit/s. (Motion JPEG: nur

10 Mbit/s)

• LG garantiert keine einwandfreie Wiedergabe von Dateien, die in H.264/AVC mit Stufe 4.1 oder

höher codiert wurden.

• Videodateien mit mehr als 30 GB Größe werden nicht unterstützt.

• Eine DivX-Videodatei und die zugehörige Untertiteldatei müssen in demselben Ordner gespeichert

sein.

• Der Name der Videodatei und der Name der Untertiteldatei müssen identisch sein, damit die

Wiedergabe funktioniert.

• Die Wiedergabe eines Videos über eine USB-Verbindung, die keine hohe

Übertragungsgeschwindigkeit unterstützt, funktioniert möglicherweise nicht ordnungsgemäß.

• Dateien, die mit GMC (Global Motion Compensation) codiert wurden, können möglicherweise

nicht wiedergegeben werden.

DEUTSCH

UNTERHALTUNG

DEUTSCH

HINWEIS

• Optionswerte, die in Videos geändert wurden, haben keinen Einfluss auf Fotos und Musik und

werden selbst nicht von Optionswerten beeinflusst, die in Fotos oder Musik geändert wurden.

• Optionswerte, die in Fotos und Musik geändert wurden, beeinflussen sich gegenseitig.

• Die Wiedergabe einer Videodatei kann nach einem Stopp ab dem Punkt wieder aufgenommen

werden, an dem zuvor gestoppt wurde.

HINWEIS

• Innerhalb der Untertiteldatei können nur 10.000 Synchronisierungsblöcke unterstützt werden.

• Sie können die Bildgröße beim Abspielen von Videos anpassen, indem Sie die Taste ARC drücken.

• Koreanische Untertitel werden nur unterstützt, wenn das OSD-Menü koreanisch ist.

• Je nach Sprache der Untertiteldateien können die Optionen für die Codepage deaktiviert sein.

• Wählen Sie für die Untertiteldateien eine passende Codepage aus.

UNTERHALTUNG

Anzeigen von Fotos

Die Anzeige auf dem Bildschirm kann von Modell zu Modell unterschiedlich sein.

Anzeigen von Bilddateien

Fernbedienung (HOME) Fotos

Wiedergabe von Musik

Anzeigen von Musikdateien

Fernbedienung (HOME) Musik

HINWEIS

• Dateien mit nicht unterstützten Erweiterungen werden nicht angezeigt.

• Bei ungültigen Dateien werden ein zerbrochenes Bild und die Meldung angezeigt, dass die Datei

nicht erkannt wurde.

• Beschädigte Musikdateien werden als 00:00 angezeigt und nicht wiedergegeben.

• Musikdateien, die von einem Bezahldienst mit Urheberrechtsschutz heruntergeladen wurden,

werden nicht wiedergegeben, und während der Wiedergabe werden u. U. Informationen zu ungeeigneten Inhalten angezeigt.

• Die Tasten , , , und auf der Fernbedienung sind in diesem Modus ebenfalls

verfügbar.

• Mithilfe der Taste können Sie die nächste Musikdatei auswählen. Mithilfe der Taste können

Sie die vorherige Musikdatei auswählen.

• Wenn Sie die Schaltfläche 5 Sekunden nach Wiedergabe des Songs drücken, kehren Sie zum

vorherigen Song zurück; drücken Sie dieselbe Schaltfläche nach 5 Sekunden, kehren Sie zum Anfang des Songs zurück.

DEUTSCH

UNTERHALTUNG

DEUTSCH

Menü SETUP

Sie müssen Ihr Produkt registrieren, um ein DRM-geschütztes DivX-Video wiedergeben zu können.

Registrieren oder Abmelden gekaufter oder geliehener DivX® VOD-Inhalte

Fernbedienung (HOME) Einstellungen DivX® VOD

Um gekaufte oder geliehene DivX® VOD-Inhalte wiedergeben zu können, müssen Sie Ihr Gerät auf der Website www.divx.com/vod mit dem zehnstelligen DivX-Registrierungscode anmelden.

• Registrierung: Zeigen Sie den Registrierungscode Ihres Displays an.

• Abmeldung: Stornieren Sie die Registrierung.

HINWEIS

• Möglicherweise funktionieren einige Tasten nicht, während Sie den Registrierungscode prüfen.

• Wenn Sie den DivX-Registrierungscode eines anderen Geräts verwenden, können Sie geliehene

oder gekaufte DivX-Dateien nicht abspielen. Verwenden Sie nur den DivX-Registrierungscode, der Ihrem Produkt zugewiesen ist.

• Video- oder Audiodateien, die nicht mit dem Standard-DivX-Codec konvertiert wurden, sind

möglicherweise beschädigt oder werden nicht abgespielt.

• Mit dem DivX-VOD-Code können Sie bis zu 6 Geräte unter einem Konto aktivieren.

• Nach erfolgter Abmeldung müssen Sie Ihr Gerät erneut registrieren, um DivX® VOD-Inhalte

wiedergeben zu können.

UNTERHALTUNG

SuperSign Inhalt

Gibt gespeicherte Dateien wieder mithilfe der Export-Option im SuperSign Editor.

Wiedergabe der gespeicherten Dateien mithilfe der Option „Exportieren“.

Fernbedienung (HOME)

Nur von SuperSign Manager verteilte Inhalte werden angezeigt und können ausgewählt werden.

HINWEIS

• Wenn sich der Ordner „AutoPlay“ im

USB-Speichergerät befindet und die Dateiformate in diesem Ordner unterstützt werden, werden die Dateien beim Anschluss des USB-Speichergeräts an den Monitor automatisch wiedergegeben.

Information

Überprüfen der grundlegenden SignageInformationen

FileManager

Sie können Dateien verschieben, kopieren und löschen.

Dateien verschieben, kopieren und löschen

Fernbedienung (HOME)

• Sie können Dateien oder Ordner aus dem

internen Speicher in den externen Speicher kopieren oder verschieben.

• Sie können Dateien oder Ordner aus dem

externen Speicher in den internen Speicher kopieren oder verschieben.

• Sie können Dateien oder Ordner aus dem

internen oder externen Speicher löschen.

HINWEIS

• Mit dieser App können Sie Dateien

verwalten, jedoch keine Mediendateien abspielen. Starten Sie „Meine Medien“, um Mediendateien abzuspielen.

• Dateien, die größer sind als der verfügbare

interne Speicher, können nicht auf den internen Speicher verschoben oder kopiert werden.

DEUTSCH

Fernbedienung (HOME)

Die grundlegenden Informationen können Sie sich bei Signage ansehen.

Sie können auch in den „Intelligente Energieeinsparung“ wechseln oder die „Ausfallsicherung“ -Einstellungen konfigurieren. (Sie können nur in den „Intelligente Energieeinsparung“ wechseln, wenn „Energie sparen“ deaktiviert ist.)

UNTERHALTUNG

AUDIO

(RGB/DVI)

REMOTE

CONTROL IN

RS-232C OUT

RS-232C IN

RS-232C OUT

RS-232C IN

RS-232C OUT

RS-232C IN

DEUTSCH

Bild-ID-Einstellungen

Mit der Bild-ID können Sie die Einstellungen

eines bestimmten Geräts (Bildschirms) ändern, indem Sie einen einzelnen IR-Empfänger für Multi-Vision verwenden. Zwischen einem Monitor mit IR-Empfänger und anderen Monitoren, die über RS232-Kabel verbunden sind, kann eine Verbindung hergestellt werden. Jeder Monitor wird durch seine Set- ID identifiziert. Beachten Sie beim Zuweisen der Bild-ID per Fernbedienung, dass nur Bildschirme mit derselben Bild-ID und Set- ID über die Fernbedienung bedient werden können.

1 Weisen Sie die Set-ID wie unten dargestellt

den installierten Monitoren zu.

IR- und

Lichtsensor

RS232-Kabel

PICTURE ID ON [2]

3 Weisen Sie die gewünschte Set-ID zu.

• Ein Gerät mit einer anderen Set-ID als der

Bild-ID kann nicht über IR-Signale bedient werden.

HINWEIS

• Wenn die Bild-ID auf 2 gesetzt wurde,

kann der rechte obere Monitor, bei dem die Set-ID auf 2 eingestellt ist, über IR-Signale bedient werden.

• Wenn Sie die grüne Taste AUS für BILD

ID drücken, werden die Bild IDs für alle Monitore ausgeschaltet. Wenn Sie dann eine beliebige Taste auf der Fernbedienung drücken, können alle Monitore unabhängig von der Set ID über IR-Signale bedient werden.

• Wenn BILD-ID auf ON eingestellt ist,

können Sie die Bild-ID nur um 1 erhöhen. Sie können sie nicht vermindern.

2 Zum Zuweisen der BILD-ID drücken Sie die

rote ON-Taste auf der Fernbedienung.

BENUTZEREINSTELLUNGEN

Benutzereinstellungen

Einstellungen im Hauptmenü

Einstellungen unter Schnell

Konfiguration von häufig verwendeten Einstellungsmenüs.

Automatisches Ein- und Ausschalten des Monitors

Fernbedienung (SETTINGS) Schnell Einschalt-Timer/Ausschalt-Timer Sie können den Einschalt-/Ausschalt-Timer für den Monitor einstellen. Wenn Sie den Einschalt-/

Ausschalt-Timer nicht einstellen möchten, wählen Sie unter „Wiederholen“ die Option „Aus“.

Automatisches Festlegen von Beleuchtung und Kontrast

Fernbedienung (SETTINGS) Schnell Intelligente Energieeinsparung

Je nach Bildhelligkeit passt sich die Helligkeit des Monitors automatisch an, um Energie zu sparen.

• Aus: Deaktiviert die Funktion „Intelligente Energieeinsparung“

• Ein: Aktiviert die Funktion „Intelligente Energieeinsparung“

DEUTSCH

BENUTZEREINSTELLUNGEN

DEUTSCH

Bildeinstellungen

Bildmodusauswahl

Fernbedienung (SETTINGS) Bild Bildmodus

Wählen Sie den Bildmodus aus, der am besten zu Ihrem Videotyp passt.

• Lebhaft: Optimiert Kontrast, Helligkeit und Schärfe, um das Videobild an eine geschäftliche

Umgebung anzupassen.

• Standard: Passt das Videobild an eine normale Umgebung an.

• APS: Passt die Bildschirmhelligkeit an, um den Stromverbrauch zu reduzieren.

• Kino: Optimiert das Videobild für die Wiedergabe von Filmen.

• Sport: Optimiert das Videobild für das Anschauen von Sportveranstaltungen. Auch schnelle

Bewegungen wie das Schießen oder Werfen eines Balls werden auf dem Bildschirm deutlich wiedergegeben.

• Spiel: Optimiert das Videobild für Videospiele.

• Experte 1/Experte 2: Mit diesen Optionen können Experten oder an hoher Bildqualität Interessierte

das Bild auf die bestmögliche Qualität einstellen. Dieses Anpassungsmenü ist für ISF-zertifizierte Qualitätsexperten vorgesehen. (Das ISF-Logo darf nur auf ISF-zertifizierten Monitoren verwendet werden.)

HINWEIS

• Die verfügbare Auswahl an Bildmodi kann je nach Eingangssignal variieren.

• „Experte“ ist eine Option, mit deren Hilfe Experten die Bildqualität anhand eines bestimmten Bildes

fein abstimmen können. Daher eignet sie sich nicht für normale Bilder.

BENUTZEREINSTELLUNGEN

Feinabstimmung des Bildmodus

Fernbedienung (SETTINGS) Bild Bildanpassung

• Hintergrundbeleuchtung: Passt die Bildschirmhelligkeit durch Steuerung der LCD-Beleuchtung an.

Je näher der Wert an 100 ist, desto heller ist der Bildschirm.

• Kontrast: Stellt den Unterschied zwischen hellen und dunklen Bereichen des Bilds ein. Je näher der

Wert an 100 ist, desto größer ist der Unterschied.

• Helligkeit: Passt die gesamte Bildschirmhelligkeit an. Je näher der Wert an 100 ist, desto heller ist

der Bildschirm.

• Schärfe: Stellt die Schärfe der Kanten gezeigter Gegenstände ein. Je näher der Wert an 50 ist,

desto klarer und schärfer werden die Kanten.

• H. Schärfe: Stellt die Schärfe der Kontrastkanten auf dem Bildschirm aus horizontaler Sicht ein.

• V. Schärfe: Stellt die Schärfe der Kontrastkanten auf dem Bildschirm aus vertikaler Sicht ein.

• Color: Macht die Farbtöne des Bildschirms weicher oder tiefer. Je näher der Wert an 100 ist, desto

tiefer werden die Farben.

• Farbton: Passt die Balance zwischen den Farben Rot und Grün auf dem Bildschirm an. Je näher der

Wert an Rot 50 ist, desto tiefer wird die Farbe Rot, je näher der Wert an Grün 50 ist, desto tiefer wird die Farbe Grün.

• Farbtemperatur: Stellt die Farbtöne des Bildschirms so ein, dass ein Gefühl von Wärme oder Kälte

entsteht.

• Erweiterte Steuerung/Expertensteuerung: Passt die erweiterten Optionen an.

Dynamischer Kontrast Optimiert je nach Bildhelligkeit den Unterschied zwischen den hellen und den

dunklen Teilen des Bildschirms.

Super Resolution Schärft die verschwommenen oder nicht erkennbaren Teile des Bilds.

Farbumfang Wählt den angezeigten Farbbereich aus.

Dynamische Farbe Passt Farbton und Sättigung des Bilds so an, dass eine lebhaftere und

lebendigere Darstellung entsteht.

Kantenschärfer Lässt die Konturen des Bildes schärfer und klarer wirken.

Farbfilter Stellt Farben und Farbton genau ein, indem ein bestimmter Farbbereich des

RGB-Bereichs gefiltert wird.

Bevorzugte Farbe Passt die Farbtöne von Haut, Gras und Himmel an Ihre Vorlieben an.

GAMMA Passt die mittlere Helligkeit des Bildes an.

Weißabgleich Stellt die Farbtöne des Bilds insgesamt Ihren Vorlieben entsprechend ein.

Im Experten-Modus können Sie über die Optionen für Methode/Muster eine Feinabstimmung des Bildes vornehmen.

Farbverwaltungssystem Experten verwenden das Farbmanagementsystem zum Einstellen der Farben

über das Testmuster. Das Farbmanagementsystem ermöglicht Einstellungen durch Auswahl aus 6 unterschiedlichen Farbräumen (Rot/Gelb/Blau/Cyan/ Magenta/Grün), ohne die anderen Farben zu beeinflussen. Möglicherweise erkennen Sie die Änderungen an den Farbtoneinstellungen auf einem normalen Bild nicht.

DEUTSCH

HINWEIS

• Die verfügbaren Optionen hängen vom Eingangssignal und dem ausgewählten Bildmodus ab.

BENUTZEREINSTELLUNGEN

• Bildoptionen: Passt die Bildoptionen an.

DEUTSCH

Rauschunterdrückung Entfernt unregelmäßig erzeugte kleine Punkte, um ein klareres Bild zu erzielen.

MPEGRauschunterdrückung

Schwarzwert Passt den Schwarzwert des Bildes an, um Helligkeit und Kontrast des Bildes

Echtes Kino Optimiert das Videobild für ein kinoähnliches Erlebnis.

TruMotion Zeigt sich schnell bewegende Bilder mit optimaler Bildqualität an.

Reduziert Bildrauschen, das beim Erstellen von digitalen Videosignalen entsteht.

einzustellen.

- Aus: Deaktiviert TruMotion.

- Weich: Zeigt sich schnell bewegende Bilder weich an.

- Clear (Klar): Zeigt sich schnell bewegende Bilder klar an.

- Benutzer: Erlaubt manuelles Entruckeln. *Entruckeln: Passt das Ruckeln der Anzeige an.

HINWEIS

• Die erweiterten Einstellungen können nur im Benutzermodus vorgenommen werden.

• Zurücksetzen: Setzt die Bildeinstellungen zurück.

Einstellen des Formats:

Fernbedienung (SETTINGS) Bild Format

Ändert das Format, sodass das Bild mit der optimalen Größe angezeigt wird.

• 16:9: Zeigt das Bild im Format 16:9 an.

• Just Scan: Zeigt das Bild in der Originalgröße an, ohne Abschneiden von Bildrändern.

„Original“ ist im HDMI-Modus (720p oder höher) verfügbar.

• Set By Program: Ändert das Bildformat auf 4:3 oder 16:9, je nach eingehendem Videosignal.

• 4:3: Zeigt das Bild im Format 4:3 an.

• Zoom: Vergrößert das Bild auf die verfügbare Breite des Bildschirms. Der obere und der untere

Bildbereich werden möglicherweise abgeschnitten.

• Kino-Zoom: Vergrößert ein Bild auf das Kinoformat von 2,35:1, ohne Verzerrung.

BENUTZEREINSTELLUNGEN

VORSICHT

• Wenn auf dem Bildschirm über einen längeren Zeitraum ein stehendes Bild angezeigt wird, brennt

sich dieses ein und führt zu einer dauerhaften Veränderung des Bildschirms. Dieses „Einbrennen“ wird nicht durch die Garantie abgedeckt.

• Wird das Seitenverhältnis über einen längeren Zeitraum auf 4:3 eingestellt, kann es in dem

Letterbox-Bereich des Bildschirms zum Einbrennen kommen.

• Die Optionen können je nach Modell abweichen.

• Die verfügbare Auswahl an Formaten kann je nach Eingangssignal variieren.

• Im HDMI1-PC/ HDMI2-PC/ DisplayPort-PC/ DVI-PC -Modus können Sie nur die Formate 4:3 und

16:9 wählen.

Verwenden der Energiesparfunktion

Fernbedienung (SETTINGS) Bild Energie sparen

Passt die Bildschirmhelligkeit an, um den Stromverbrauch zu reduzieren.

• Auto: Passt die Helligkeit des Monitors an das Umgebungslicht an. (Diese Funktion ist nur bei

bestimmten Modellen verfügbar.)

• Aus: Schaltet den Energiesparmodus aus.

• Minimum/Mittel/Maximum: Verwendet die Energiesparfunktion je nach für den Monitor

angegebener Energiesparstufe.

• Bildschirm aus: Schaltet den Bildschirm aus. Nur die Audiowiedergabe wird fortgesetzt. Sie

können den Bildschirm wieder einschalten, indem Sie eine beliebige Taste auf der Fernbedienung drücken, mit Ausnahme der X-Taste.

Verwenden der intelligenten Energieeinsparung

DEUTSCH

Remote Control (SETTINGS) Bild Intelligente Energieeinsparung

Je nach Bildhelligkeit passt sich die Helligkeit des Monitors automatisch an, um Energie zu sparen.

• Aus: Deaktiviert die Funktion Intelligente Energieeinsparung.

• Ein: Aktiviert die Funktion Intelligente Energieeinsparung.

Ausführen eines Bildtests

Fernbedienung (SETTINGS) Bild Bildtest

Durchführung eines Bildtests, um zu überprüfen, ob Bildsignale normal ausgegeben werden, und Lösen eventueller Probleme durch Auswahl der relevanten Bildschirmoption. Wenn das Testbild keine Fehler aufweist, prüfen Sie die verbundenen externen Geräte.

BENUTZEREINSTELLUNGEN

DEUTSCH

Toneinstellungen

Auswählen eines Klangmodus

Fernbedienung (SETTINGS) Ton Klangmodus

Die beste Tonqualität wird automatisch entsprechend dem aktuellen Videotyp ausgewählt.

• Standard: Dieser Ton-Modus ist für alle Typen gut geeignet.

• Nachrichten: Optimiert den Klang für Nachrichtensendungen.

• Musik: Optimiert den Klang für die Wiedergabe von Musik.

• Kino: Optimiert den Klang für die Wiedergabe von Filmen.

• Sport: Optimiert den Ton für das Anschauen von Sportveranstaltungen.

• Spiel: Optimiert den Klang für das Spielen von Videospielen.

Verwenden der Audioeffekte-Funktion

Fernbedienung (SETTINGS) Ton Audioeffekte

• Klare Stimme II: Klarerer Klang mit der dreistufigen Einstellung.

• Equalizer: Manuell Toneinstellung mit dem Equalizer. .

• Balance: Einstellung der Lautstärke für den linken und den rechten Lautsprecher.

• Zurücksetzen: Zurücksetzen der Klangeinstellungen.

Auswählen eines Lautstärkeerhöhungsgrad

Fernbedienung (SETTINGS) Ton Lautstärkeerhöhungsgrad

Einstellung des Lautstärkebereichs durch Auswahl von „Niedring“, „Mittel“ oder „Hoch“.

Synchronisierung von Audio und Video

Fernbedienung (SETTINGS) Ton AV Sync. anpassen

• Lautsprecher: Anpassung der Synchronisation zwischen Video und Audio über externe

Lautsprecher, etwa mit dem digitalen Audioausgabeanschluss verbundene Lautsprecher, LG-Audiogeräte und Kopfhörer. Je näher der Wert vom Standardwert ausgehend an „-“ ist, desto schneller wird die Audioausgabe, je näher der Wert an „+“ ist, desto langsamer wird die Audioausgabe.

• Bypass: Audiodaten von externen Geräten ohne Verzögerung. Aufgrund der Verarbeitungszeit für

die an den Monitor gesendeten Videodaten werden die Audiodaten möglicherweise eher ausgegeben.

BENUTZEREINSTELLUNGEN

Ausführen eines Audiotest

Fernbedienung (SETTINGS) Ton Audiotest

Führen Sie einen Tontest durch, um zu überprüfen, ob Tonsignale normal ausgegeben werden, und lösen Sie eventuelle Probleme durch Auswahl der relevanten Bildschirmoption. Wenn der Tontest keine Fehler ergibt, prüfen Sie die verbundenen externen Geräte.

Netzwerkeinstellungen

Festlegen eines Signage Name

Fernbedienung (SETTINGS) Netzwerk Signage Name

Mithilfe der Bildschirmtastatur können Sie einen Namen für den Signage-Monitor festlegen, der im Netzwerk verwendet wird.

Einrichten des Netzwerks

Fernbedienung (SETTINGS) Netzwerk Drahtgebundene Verbindung (Ethernet)

Verbindung mit einem kabelgebundenen Netzwerk herstellen:

Verbinden Sie das Display über den LAN-Anschluss gemäß der folgenden Abbildung mit einem LAN (Local Area Network), und nehmen Sie die Netzwerkeinstellungen vor. Nur kabelgebundene Verbindungen werden unterstützt. Nach Herstellen der physischen Verbindung müssen Sie eventuell die Netzwerkeinrichtung des Displays anpassen. Bei den meisten Netzwerken wird das Display automatisch und ohne weitere Einstellungen verbunden. Detaillierte Informationen erhalten Sie von Ihrem Internetdienstanbieter oder aus Ihrem Routerhandbuch.

DEUTSCH

Einrichten eines drahtlosen Netzwerks

Fernbedienung (SETTINGS) Netzwerk Wi-Fi-Verbindung

Wenn Sie den Monitor für ein drahtloses Netzwerk eingerichtet haben, können Sie eine Verbindung zu den verfügbaren drahtlosen Internet-Netzwerken herstellen.

• Ausgeblendetes drahtloses Netzwerk hinzufügen:

Wenn Sie den Netzwerknamen direkt eingeben, können Sie sich mit einem drahtlosen Netzwerk verbinden.

• Über WPS-PBC verbinden: Stellt ganz einfach eine Verbindung her, indem an einem PBC-kompatiblen

Router die entsprechende Taste gedrückt wird.

• Über WPS-PIN verbinden: Stellt ganz einfach eine Verbindung her, indem auf der Weboberfläche

des Routers dessen PIN eingegeben wird.

• Erweiterte Einstellungen: Wenn Sie Netzwerk-Informationen direkt eingeben, können Sie sich

mit einem drahtlosen Netzwerk verbinden. Falls kein drahtloses Netzwerk verfügbar ist, klicken Sie auf „Advanced Settings“ (Erweiterte Einstellungen). Sie können ein Netzwerk hinzufügen.

BENUTZEREINSTELLUNGEN

Tipps für die Netzwerkeinstellungen

DEUTSCH

• Verwenden Sie für dieses Display ein LAN-Standardkabel (Cat5 oder höher mit RJ45-Stecker).

• Viele Probleme mit der Netzwerkverbindung, die während der Einrichtung auftreten, können gelöst

werden, indem der Router bzw. das Modem zurückgesetzt wird. Nach der Verbindung des Displays mit dem Heimnetzwerk müssen Sie das Gerät kurz ausschalten und/oder das Netzkabel des Routers bzw. Kabelmodems für das Heimnetzwerk ziehen. Schalten Sie das Gerät dann wieder ein, und/oder stecken Sie das Netzkabel wieder in die Steckdose.

• Je nach Internetdienstanbieter und dessen Nutzungsbedingungen kann die Anzahl der

Geräte, die für die Internetdienste vorgesehen sind, variieren. Details erfahren Sie von Ihrem Internetdienstanbieter.

• LG ist nicht für Fehlfunktionen des Displays und/oder der Internetverbindung verantwortlich, die

durch Kommunikationsfehler im Rahmen der Internetverbindung oder durch andere Geräte auftreten.

• LG ist nicht für Internetverbindungsprobleme verantwortlich.

• Möglicherweise treten unerwünschte Ergebnisse auf, wenn die Geschwindigkeit der

Netzwerkverbindung nicht den Anforderungen des Inhalts entspricht, auf den Sie zugreifen möchten.

• Einige Internetverbindungsvorgänge sind eventuell nicht möglich, wenn der Internetdienstanbieter,

der Ihre Internetverbindung bereitstellt, diese Vorgänge nicht unterstützt.

• Für Gebühren, die der Internetdienstanbieter Ihnen in Rechnung stellt (insbesondere

Verbindungsgebühren), müssen Sie selbst aufkommen.

LAN

LANWAN

Router

Internet

Cable modem

ETHERNET

HINWEIS

 Wenn Sie direkt über das Display auf das Internet zugreifen möchten, sollte die Internetverbin-

dung ständig eingeschaltet sein.

 Wenn Sie nicht auf das Internet zugreifen können, prüfen Sie die Netzwerkbedingungen über

einen PC in Ihrem Netzwerk.

 Wenn Sie Netzwerkeinstellungen verwenden, prüfen Sie das LAN-Kabel, oder prüfen Sie, ob

DHCP im Router aktiviert ist.

 Wenn Sie die Netzwerkeinstellungen nicht vollständig vornehmen, funktioniert das Netzwerk

möglicherweise nicht ordnungsgemäß.

VORSICHT

 Schließen Sie an den LAN-Port kein modulares Telefonkabel an.  Da mehrere Verbindungsmethoden möglich sind, sollten Sie sich an die Spezifikationen Ihres

Telekommunikations- oder Internetdienstanbieters halten.

 Das Menü „Netzwerkeinstellungen“ ist erst verfügbar, wenn das Display mit dem Netzwerk verbunden ist.

BENUTZEREINSTELLUNGEN

Tipps zur Drahtlosnetzwerkeinrichtung

• Drahtlose Netzwerke können von Interferenzen anderer Geräte, die das 2,4-GHz-Frequenzband

nutzen, beeinträchtigt werden (schnurlose Telefone, Bluetooth-Geräte oder Mikrowellen-Geräte). Störungen können auch durch Geräte verursacht werden, welche das 5-GHz-Frequenzband nutzen, z. B. andere Wi-Fi-Geräte.

• Je nach Wireless-Umgebung kann die Übertragungsgeschwindigkeit des Netzwerks begrenzt sein.

• Sie müssen gegebenenfalls das gesamte Heimnetzwerk ausschalten, damit kein Netzwerkverkehr

fließt.

• Für eine Verbindung über einen Router muss dieser drahtlose Verbindungen unterstützen, und

die entsprechende Funktion des Geräts muss aktiviert sein. Bei Fragen zur Verfügbarkeit einer drahtlosen Verbindung über Ihren Router wenden Sie sich an Ihren Dienstanbieter.

• Prüfen Sie die SSID- und Sicherheitseinstellungen des Routers, um eine Verbindung über diesen

herzustellen. Beachten Sie die entsprechende Dokumentation für SSID- und Sicherheitseinstellungen des Routers.

• Falsche Einstellungen an Netzwerkgeräten (kabelgebundene/drahtlose Geräte zur gemeinsamen

Nutzung einer Verbindung, Hubs) können dazu führen, dass der Monitor langsamer läuft oder nicht ordnungsgemäß funktioniert. Installieren Sie die Geräte ordnungsgemäß gemäß den Angaben in den entsprechenden Betriebsanleitungen, und sorgen Sie für korrekte Netzwerkeinstellungen.

• Die Verbindungsart kann bei Routern je nach Hersteller variieren.

DEUTSCH

BENUTZEREINSTELLUNGEN

DEUTSCH

Allgemeine Einstellungen

Konfigurieren der Sprache

Fernbedienung (SETTINGS) Allgemein Menüsprache

Wählen Sie eine der im Bildschirmmenü angezeigten Sprachen aus.

• Menüsprache: Hier können Sie eine Sprache für Signage festlegen.

Einstellen von Zeit und Datum

Fernbedienung (SETTINGS) Allgemein Zeit & Datum

Sie können die Uhrzeit ablesen oder ändern.

• Zeit: Hiermit können Sie die Uhrzeit manuell einstellen.

• Datum: Hiermit können Sie das Datum manuell einstellen.

Automatisches Ein- und Ausschalten des Monitors

Fernbedienung (SETTINGS) Allgemein Timer

Sie können den Einschalt-/Ausschalt-Timer für den Monitor einstellen.

• Einschalt-Timer: Sie können die Zeit einstellen, zu der sich der Monitor einschaltet.

• Ausschalt-Timer: Sie können die Zeit einstellen, zu der sich der Monitor ausschaltet.

• Ausschalten bei:›Kein Signal› (15 Min.): Wenn Sie innerhalb von 15 Minuten, nachdem der

Monitor über den Einschalt-Timer eingeschaltet wurde, keine Taste drücken, wird der Monitor automatisch ausgeschaltet. Um sicherzustellen, dass sich der Monitor nicht automatisch ausschaltet, setzen Sie „Autom. Aus“ auf „Aus“.

• Autom. Ausschalten: Wenn Sie innerhalb von vier Stunden, nachdem der Monitor eingeschaltet

wurde, keine Taste drücken, wird der Monitor automatisch in den StandbyModus versetzt.

HINWEIS

 Die Ein-/Ausschaltzeit kann für bis zu sieben Zeitpläne gespeichert werden. Der Monitor wird

jeweils zur voreingestellten Zeit ein- bzw. ausgeschaltet. Wenn in der Zeitplanliste mehrere Zeiten voreingestellt sind, wird der jeweils nächstliegende Zeitpunkt berücksichtigt.

 Nach Festlegung der Ein- bzw. Ausschaltzeit treten diese Funktionen täglich zur angegebenen

Zeit in Kraft.

 Die zeitgebundene Ausschaltfunktion funktioniert nur dann ordnungsgemäß, wenn die Gerätezeit

korrekt eingestellt ist.

 Wenn die festgelegten Zeiten zum Ein- und Ausschalten identisch sind, hat die Ausschaltzeit Prio-

rität über die Einschaltzeit, wenn das Gerät eingeschaltet ist. Die Einschaltzeit hat Priorität, wenn das Gerät ausgeschaltet ist.

Zurücksetzen der Monitoreinstellungen

Fernbedienung (SETTINGS) Allgemein Auf Werkseinstellungen zurücksetzen

Setzt alle Monitoreinstellungen zurück.

FEHLERBEHEBUNG

Es wird kein Bild angezeigt.

Problem Lösung

Ist das Netzkabel des Geräts angeschlossen?

Wird die Meldung „Außer Spezifikation“ angezeigt?

Wird die Meldung „Signalkabel prüfen“ angezeigt?

Nach Anschluss des Geräts wird die Meldung „Unbekanntes Gerät“ angezeigt.

Problem Lösung

Haben Sie den Treiber installiert?  Prüfen Sie, ob die Plug & Play-Funktion unterstützt wird.

 Prüfen Sie, ob das Stromkabel korrekt in die Steckdose

eingesteckt ist.

 Das Signal des PCs (Grafikkarte) befindet sich außerhalb des

vertikalen oder horizontalen Frequenzbereichs des Geräts. Stellen Sie den Frequenzbereich gemäß den technischen Daten in diesem Handbuch ein. Maximale Auflösung: 1920 x 1080 (60 Hz)

 Das Signalkabel zwischen PC und Gerät ist nicht

angeschlossen. Überprüfen Sie das Signalkabel.

 Drücken Sie zur Prüfung des Eingangssignals die Taste

INPUT auf der Fernbedienung.

Einzelheiten dazu finden Sie in der Bedienungsanleitung der Grafikkarte.

DEUTSCH

Es wird kein normales Bild angezeigt.

Problem Lösung

Ist der Bildschirm falsch positioniert?

Der Bildschirm wird nicht normal angezeigt.

 Prüfen Sie, ob Auflösung und Frequenz der Videokarte vom

Produkt unterstützt werden. Wenn die Frequenz außerhalb des Bereichs liegt, stellen Sie sie im Bedienfeld „Display“ im Einstellungsmenü auf den empfohlenen Wert.

 Das Eingangssignalkabel ist nicht ordnungsgemäß am

Signaleingang angeschlossen. Schließen Sie das Signalkabel an der entsprechenden Quelle für das Eingangssignal an.

HINWEIS

 Softwarebezogene Inhalte können sich aus Gründen der Funktionsverbesserung ohne Vorankün-

digung ändern.

FEHLERBEHEBUNG

DEUTSCH

Auf dem Gerät wird ein Nachbild angezeigt.

Problem Lösung

Wenn das Gerät ausgeschaltet wird, erscheint ein Nachbild.

 Wenn Sie ein Standbild über längere Zeit anzeigen,

können die Pixel beschädigt werden. Verwenden Sie den Bildschirmschoner.

 Wenn nach einem sehr kontrastreichen Bild (schwarzweiß

oder grau) ein dunkles Bild auf dem Bildschirm angezeigt wird, kann dies zum Einbrennen von Bildern führen. Dies ist bei LCD-Bildschirmprodukten normal.

Die Audiofunktion funktioniert nicht.

Problem Lösung

Kein Ton?  Überprüfen Sie, ob das Audiokabel ordnungsgemäß

angeschlossen ist.

 Passen Sie die Lautstärke an.  Überprüfen Sie, ob der Ton ordnungsgemäß eingestellt ist.

Der Ton ist zu dumpf.  Wählen Sie die geeignete Equalizer-Einstellung aus. Der Ton ist zu leise.  Passen Sie die Lautstärke an.

Die Bildschirmfarbe ist nicht normal.

Problem Lösung

Der Bildschirm hat eine zu geringe Farbauflösung (16 Farben).

 Setzen Sie die Anzahl der Farben auf mehr als 24 Bit

(True Color). Wählen Sie in Windows den Befehl Systemsteuerung – Anzeige – Einstellungen – Farbtabelle.

Die Bildschirmfarbe ist nicht stabil, oder das Bild ist einfarbig.

Werden auf dem Bildschirm schwarze Punkte angezeigt?

 Überprüfen Sie den Verbindungsstatus des Signalkabels.

Oder setzen Sie die Grafikkarte des PCs erneut ein.

 Auf dem Bildschirm werden u. U. einige Pixel (rot, grün, weiß

oder schwarz) angezeigt, was auf die Eigenschaften des LCD-Bildschirms zurückgeführt werden kann. Es handelt sich um keine Fehlfunktionen des LCD.

Der Betrieb funktioniert nicht normal.

Problem Lösung

Das Gerät schaltet sich plötzlich ab.  Ist die Timer eingestellt?

 Überprüfen Sie die Steuerungseinstellungen der

Stromversorgung. Stromversorgung ist unterbrochen.

TECHNISCHE DATEN

32LS53A

LCD-Bildschirm Bildschirmtyp 80 cm -Breitbild-TFT (Thin Film Transistor)

LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzeige)

Diagonale des Bildschirms: 80 cm

Pixelabstand 0,36375 mm (H) x 0,36375 mm (V)

Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz

- Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt.

Empfohlene Auflösung 1920 x 1080 mit 60 Hz

- Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt.

Horizontale Frequenz HDMI/ DVI / Display Port: 30 kHz bis 83 kHz Vertikale Frequenz HDMI / DVI / Display Port: 56 Hz bis 60 Hz Synchronisierung Digital

Eingänge Audio, LAN, HDMI 1, HDMI 2, IR & Light sensor,

Pixel Sensor ,DVI, DisplayPort IN , USB,

RS-232C IN Ausgänge DisplayPort OUT, RS-232C OUT, SPEAKER OUT Stromversorgung Nennleistung AC 100-240 V~ 50/60 Hz 1,3 A

Stromverbrauch Eingeschaltet: ca. 60 W (Typ.)

Ruhemodus (DVI , HDMI): ≤1,0 W

Ruhemodus (DisplayPort): ≤0,7 W

Ausgeschaltet: ≤0,5 W

Umgebungsbedingungen Temperatur im Betrieb

Luftfeuchtigkeit im Betrieb

Temperatur bei Lagerung

Luftfeuchtigkeit bei Lagerung

0 °C bis 40 °C

10 % bis 80 %

-20 °C bis 60 °C

5 % bis 95 %

DEUTSCH

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

DEUTSCH

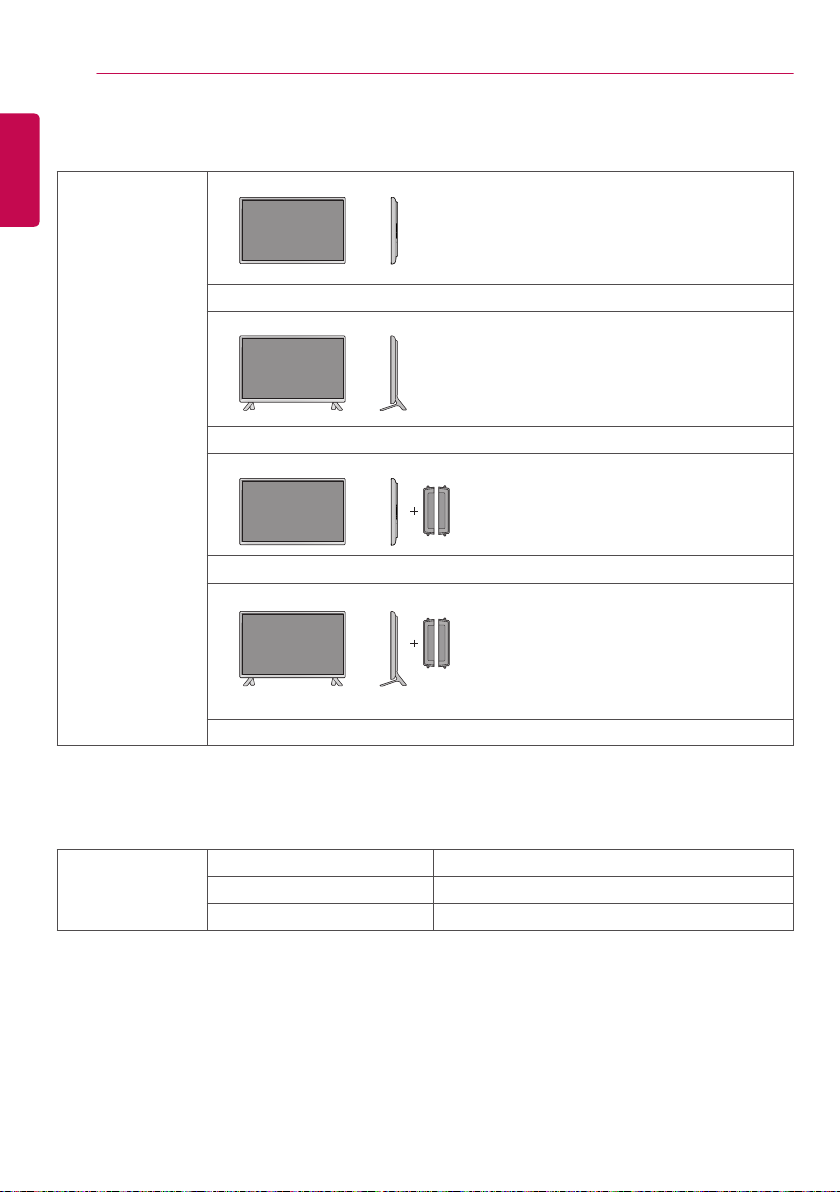

Abmessungen (Breite x Höhe x Tiefe)/Gewicht

TECHNISCHE DATEN

730,9 mm x 430,1 mm x 55,5 mm / 5,9 kg

730,9 mm x 480,2 mm x 207 mm / 6,1 kg

730,9 mm x 430,1 mm x 105,1 mm / 6,7 kg

730,9 mm x 480,2 mm x 207 mm / 6,9 kg

* Nur für Modelle verfügbar, die Lautsprecher unterstützen.

Audio RMS-Audioausgabe 10 W + 10 W (R + L)

Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

42LS55A

LCD-Bildschirm Bildschirmtyp 106 cm -Breitbild-TFT (Thin Film Transistor)

Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz

Eingänge Audio, LAN, HDMI 1, HDMI 2, IR & Light sensor,

Ausgänge DisplayPort OUT, RS-232C OUT, SPEAKER OUT Stromversorgung Nennleistung AC 100-240 V~ 50/60 Hz 1,2 A

Umgebungsbedingungen Temperatur im Betrieb

42LS53A

LCD-Bildschirm (Liquid Crystal Display,

Flüssigkristallanzeige)

Diagonale des Bildschirms: 106 cm

Pixelabstand 0,4833 mm (H) x 0,4833 mm (V)

- Je nach Betriebssystem oder Grafikkarte wird

diese Option möglicherweise nicht unterstützt.

Empfohlene Auflösung 1920 x 1080 mit 60 Hz

- Je nach Betriebssystem oder Grafikkarte wird

diese Option möglicherweise nicht unterstützt.

Horizontale Frequenz HDMI/ DVI / Display Port: 30 kHz bis 83 kHz Vertikale Frequenz HDMI / DVI / Display Port: 56 Hz bis 60 Hz Synchronisierung Digital

Pixel Sensor ,DVI, DisplayPort IN , USB,

RS-232C IN

Stromverbrauch Eingeschaltet: ca. 90 W (Typ.)

Ruhemodus (DVI , HDMI): ≤1,0 W

Ruhemodus (DisplayPort): ≤0,7 W

Ausgeschaltet: ≤0,5 W

0 °C bis 40 °C

Luftfeuchtigkeit im Betrieb

Temperatur bei Lagerung

Luftfeuchtigkeit bei Lagerung

10 % bis 80 %

-20 °C bis 60 °C

5 % bis 95 %

DEUTSCH

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

DEUTSCH

Abmessungen (Breite x Höhe x Tiefe)/Gewicht

TECHNISCHE DATEN

959,5 mm x 559 mm x 55,5 mm / 9,1 kg

959,5 mm x 610,8 mm x 218 mm / 9,3 kg

959,5 mm x 559 mm x 91 mm / 9,9 kg

959,5 mm x 610,8 mm x 218 mm / 10,1 kg

* Nur für Modelle verfügbar, die Lautsprecher unterstützen.

Audio RMS-Audioausgabe 10 W + 10 W (R + L)

Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

47LS55A

LCD-Bildschirm Bildschirmtyp 119 cm -Breitbild-TFT (Thin Film Transistor)

Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz

Eingänge Audio, LAN, HDMI 1, HDMI 2, IR & Light sensor,

Ausgänge DisplayPort OUT, RS-232C OUT, SPEAKER OUT Stromversorgung Nennleistung AC 100-240 V~ 50/60 Hz 1,3 A

Umgebungsbedingungen Temperatur im Betrieb

47LS53A

LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzeige)

Diagonale des Bildschirms: 119 cm

Pixelabstand 0,5415 mm (H) x 0,5415 mm (V)

- Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt.

Empfohlene Auflösung 1920 x 1080 mit 60 Hz

- Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt.

Horizontale Frequenz HDMI / DVI / Display Port: 30 kHz bis 83 kHz Vertikale Frequenz HDMI / DVI / Display Port: 56 Hz bis 60 Hz Synchronisierung Digital

Pixel Sensor ,DVI, DisplayPort IN , USB, RS-232C IN

Stromverbrauch Eingeschaltet: ca. 95 W (Typ.)

Ruhemodus (DVI , HDMI): ≤1,0 W

Ruhemodus (DisplayPort): ≤0,7 W

Ausgeschaltet: ≤0,5 W

0 °C bis 40 °C

Luftfeuchtigkeit im Betrieb

Temperatur bei Lagerung

Luftfeuchtigkeit bei Lagerung

10 % bis 80 %

-20 °C bis 60 °C

5 % bis 95 %

DEUTSCH

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

DEUTSCH

Abmessungen (Breite x Höhe x Tiefe)/Gewicht

TECHNISCHE DATEN

1071 mm x 621,6 mm x 55,8 mm / 12,2 kg

1071 mm x 675,1 mm x 247 mm / 12,5 kg

1071 mm x 621,6 mm x 90,4 mm / 13,0 kg

1071 mm x 675,1 mm x 247 mm / 13,3 kg

* Nur für Modelle verfügbar, die Lautsprecher unterstützen.

Audio RMS-Audioausgabe 10 W + 10 W (R + L)

Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

55LS55A

LCD-Bildschirm Bildschirmtyp 139 cm -Breitbild-TFT (Thin Film Transistor)

Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz

Eingänge Audio, LAN, HDMI 1, HDMI 2, IR & Light sensor,

Ausgänge DisplayPort OUT, RS-232C OUT, SPEAKER OUT Stromversorgung Nennleistung AC 100-240 V~ 50/60 Hz 1,5 A

Umgebungsbedingungen Temperatur im Betrieb

55LS53A

LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzeige)

Diagonale des Bildschirms: 139 cm

Pixelabstand 0,630 mm (H) x 0,630 mm (V)

- Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt.

Empfohlene Auflösung 1920 x 1080 mit 60 Hz

- Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt.

Horizontale Frequenz HDMI/ DVI / Display Port: 30 kHz bis 83 kHz Vertikale Frequenz HDMI / DVI / Display Port: 56 Hz bis 60 Hz Synchronisierung Digital

Pixel Sensor ,DVI, DisplayPort IN , USB, RS-232C IN

Stromverbrauch 55LS55A Eingeschaltet: ca. 120 W (Typ.)

Ruhemodus (DVI , HDMI): ≤1,0 W

Ruhemodus (DisplayPort): ≤0,7 W

Ausgeschaltet: ≤0,5 W

55LS53A Eingeschaltet: ca. 110 W (Typ.)

Ruhemodus (DVI , HDMI): ≤1,0 W

Ruhemodus (DisplayPort): ≤0,7 W

Ausgeschaltet: ≤0,5 W

0 °C bis 40 °C

Luftfeuchtigkeit im Betrieb

Temperatur bei Lagerung

Luftfeuchtigkeit bei Lagerung

10 % bis 80 %

-20 °C bis 60 °C

5 % bis 95 %

DEUTSCH

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

DEUTSCH

Abmessungen (Breite x Höhe x Tiefe)/Gewicht

TECHNISCHE DATEN

1240,9 mm x 717,2 mm x 56,8 mm/17,8 kg

1240,9 mm x 770,8 mm x 247 mm / 18,1 kg

1240,9 mm x 717,2 mm x 91,4 mm / 18,6 kg

1240,9 mm x 770,8 mm x 247 mm / 18,9 kg

* Nur für Modelle verfügbar, die Lautsprecher unterstützen.

Audio RMS-Audioausgabe 10 W + 10 W (R + L)

Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

65LS53A

LCD-Bildschirm Bildschirmtyp 164 cm -Breitbild-TFT (Thin Film Transistor)

LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzeige)

Diagonale des Bildschirms: 164 cm

Pixelabstand 0,744 mm (H) x 0,744 mm (V)

Videosignal Maximale Auflösung 1920 x 1080 mit 60 Hz

- Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt.

Empfohlene Auflösung 1920 x 1080 mit 60 Hz

- Je nach Betriebssystem oder Grafikkarte wird diese Option möglicherweise nicht unterstützt.

Horizontale Frequenz HDMI/ DVI / Display Port: 30 kHz bis 83 kHz Vertikale Frequenz HDMI / DVI / Display Port: 56 Hz bis 60 Hz Synchronisierung Digital

Eingänge Audio, LAN, HDMI 1, HDMI 2, IR & Light sensor,

Pixel Sensor ,DVI, DisplayPort IN , USB,

RS-232C IN Ausgänge DisplayPort OUT, RS-232C OUT, SPEAKER OUT Stromversorgung Nennleistung AC 100-240 V~ 50/60 Hz 2,0 A

Stromverbrauch Eingeschaltet: ca. 165 W (Typ.)

Ruhemodus (DVI , HDMI): ≤1,0 W

Ruhemodus (DisplayPort): ≤0,7 W

Ausgeschaltet: ≤0,5 W

Umgebungsbedingungen Temperatur im Betrieb

Luftfeuchtigkeit im Betrieb

Temperatur bei Lagerung

Luftfeuchtigkeit bei Lagerung

0 °C bis 40 °C

10 % bis 80 %

-20 °C bis 60 °C

5 % bis 95 %

DEUTSCH

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

DEUTSCH

Abmessungen (Breite x Höhe x Tiefe)/Gewicht

TECHNISCHE DATEN

1461,6 mm x 843 mm x 57,6 mm / 30,9 kg

1461,6 mm x 900,6 mm x 313 mm / 32,3 kg

1461,6 mm x 843 mm x 92,6 mm / 31,7 kg

1461,6 mm x 900,6 mm x 313 mm / 33,1 kg

* Nur für Modelle verfügbar, die Lautsprecher unterstützen.

Audio/AUDIO RMS-Audioausgabe 10 W + 10 W (R + L)

Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz 8 Ω

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

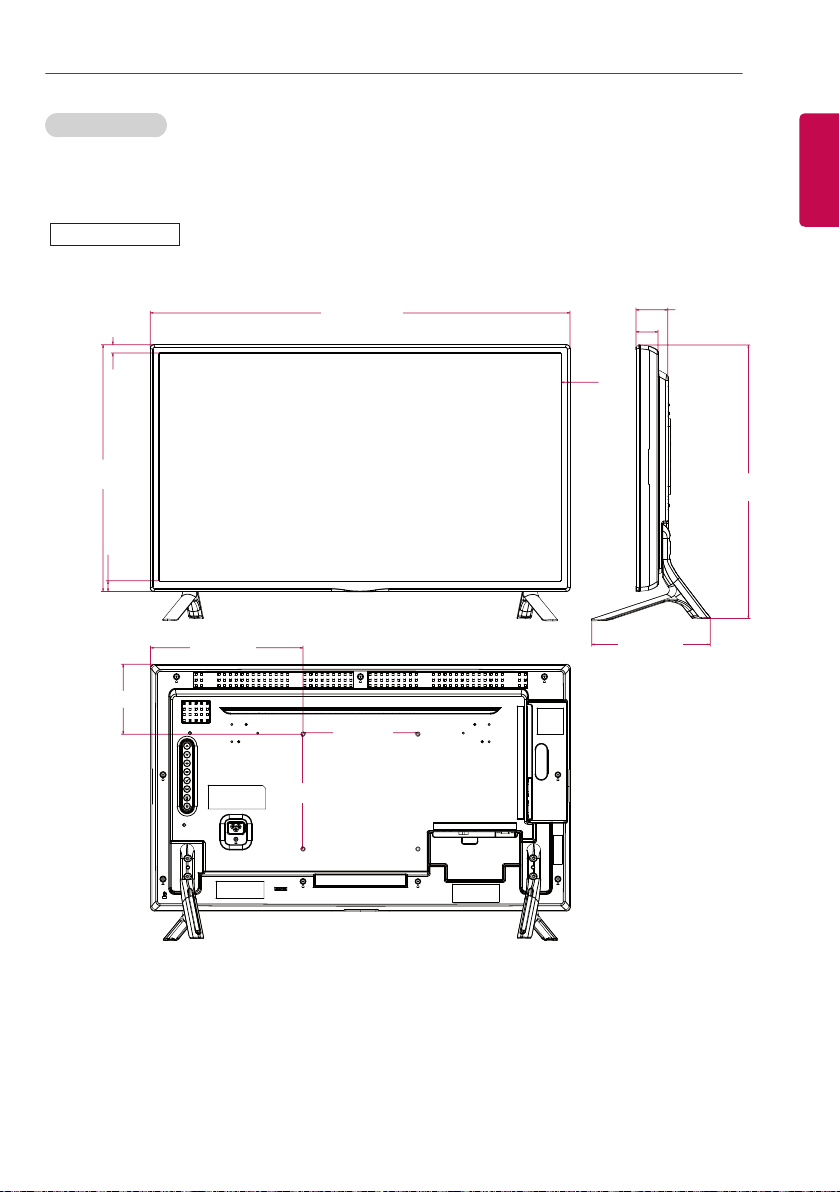

Abmessungen

Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Installation an einer Wand“.

32LS53A

14,6

430,1

18,6

121,7

730,9

38,5

15,1

265,4

200

(Einheit: mm)

55,5

480,2

207

DEUTSCH

200

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

DEUTSCH

Abmessungen

Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Installation an einer Wand“.

42LS55A

13,3

18,8

55,8

42LS53A

13,3

279,8

959,5

400

559

(Einheit: mm)

55,5

41,5

610,8

218

400

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

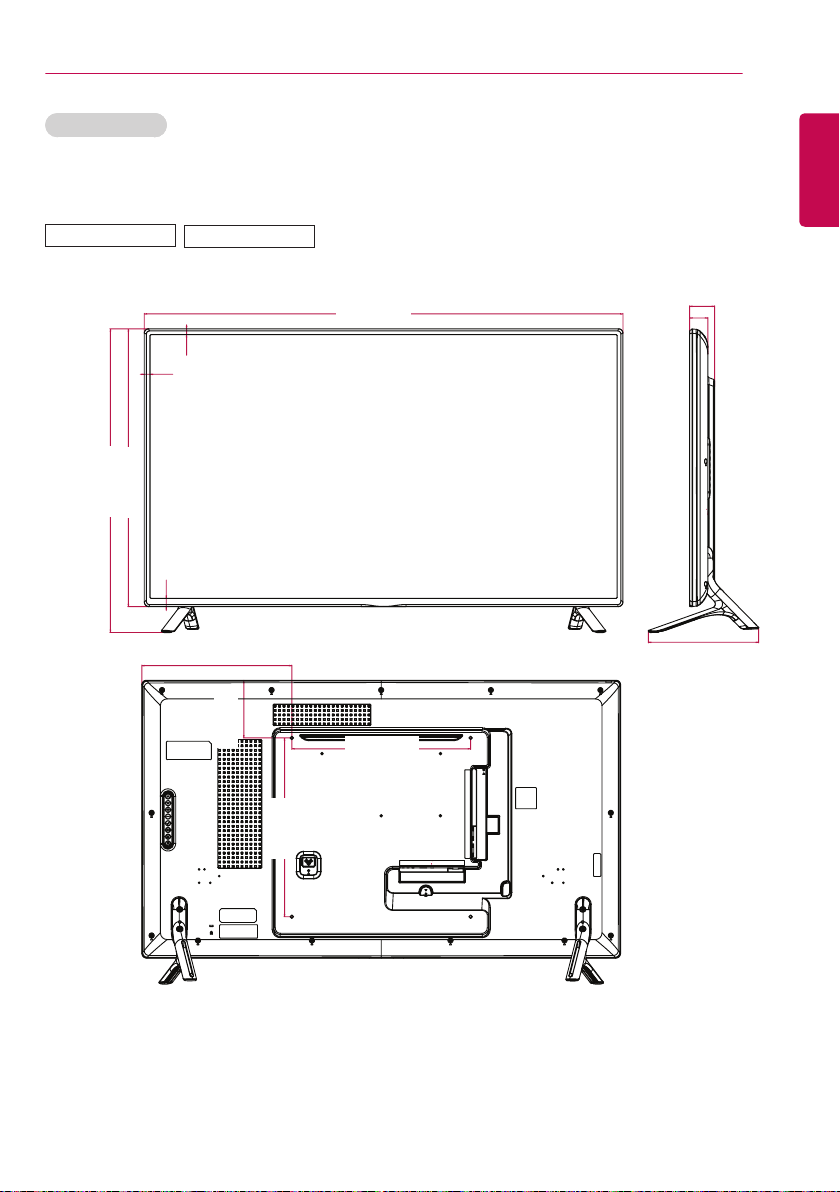

Abmessungen

Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Installation an einer Wand“.

47LS55A

675,1

621,6

47LS53A

1071

13,2

18,7

335,5

(Einheit: mm)

55,8

40,8

247

DEUTSCH

129

400

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

DEUTSCH

Abmessungen

Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Installation an einer Wand“.

55LS55A

13,2

13.2

18,7

55LS53A

420,5

224,6

400

1240,9

400

717,2

(Einheit: mm)

56,8

41,8

770,8

247

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

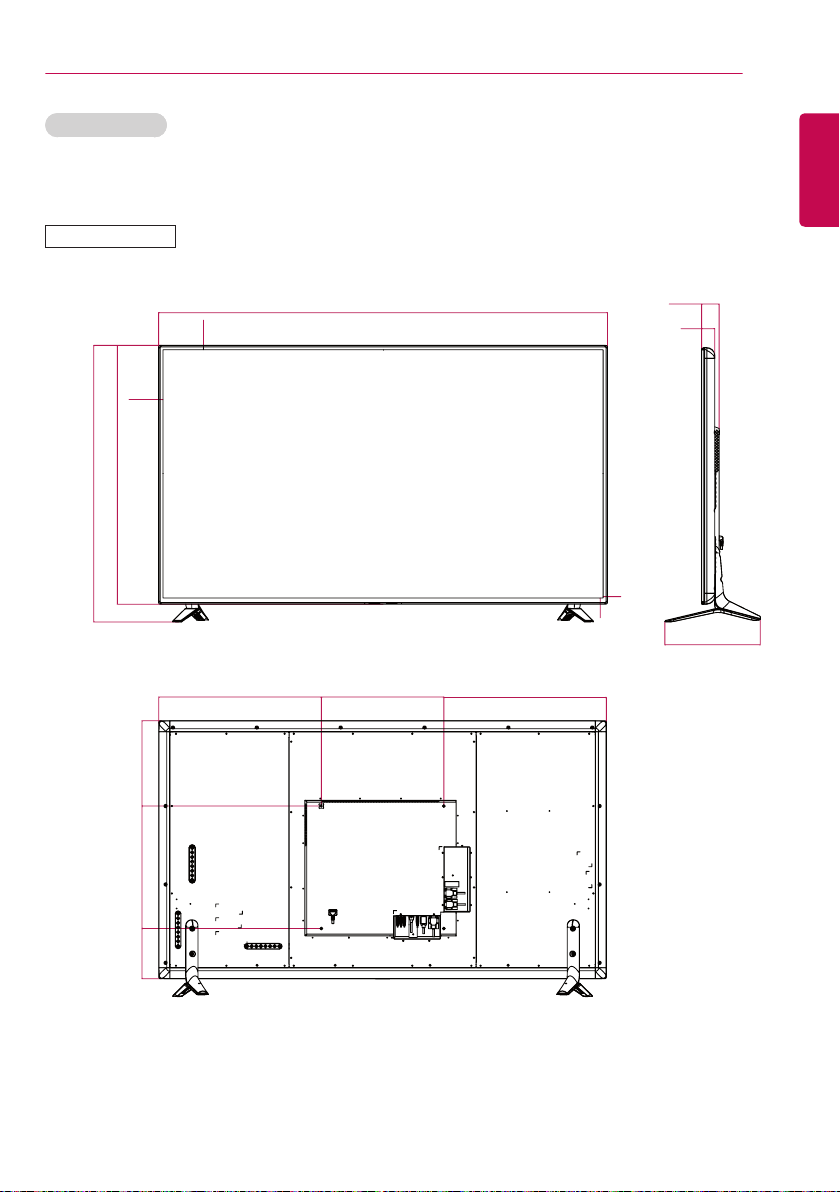

Abmessungen

Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Angaben zu den Schraubengrößen erhalten Sie im Abschnitt „Installation an einer Wand“.

65LS53A

843

900,6

1461,6

420,5

400 530,8530,8

(Einheit: mm)

57,6

313

DEUTSCH

400164 278,5

Die oben aufgeführten Spezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

TECHNISCHE DATEN

DEUTSCH

HDMI/DVI/Display Port (PC)Unterstützungsmodus

Auflösung

640 x 480 31,469 59,94

800 x 600 37,879 60,317

1024 x 768 48,363 60

1280 x 720 44,772 59,855

1366 x 768 47,7 60

1280 x 1024 63,981 60,02

1680 x 1050 65,290 59,954

1920 x 1080 67,5 60

Horizontale Frequenz (kHz)

Vertikale Frequenz (Hz)

DTV-Modus

Auflösung HDMI/DisplayPort (DTV)

480i x

576i x

480p o

576p o

720p o

1080i o

1080p o

HINWEIS

• Verfügbare PC-Auflösungen für die

Eingangsbezeichnungsoption in den HDMI/DVI//DisplayPort-Eingangsmodi: 640 x 480/60 Hz, 1280 x 720/60 Hz, 1920 x 1080/60 Hz und DTV-Auflösungen: 480p, 720p, 1080p.

HINWEIS

• Vertikale Frequenz: Die Anzeige

funktioniert, indem das Bild wie eine fluoreszierende Lichtquelle Dutzende Male pro Sekunde wechselt. Die vertikale Frequenz oder Aktualisierungsrate entspricht der Zahl der Bildanzeigen pro Sekunde. Die Einheit lautet Hz.

• Horizontale Frequenz: Das horizontale

Intervall ist die für die Anzeige einer horizontalen Zeile benötigte Zeit. Wenn die Zahl 1 durch das horizontale Intervall geteilt wird, kann die Anzahl der horizontal angezeigten Zeilen pro Sekunde als horizontale Frequenz bezeichnet werden. Die Einheit lautet kHz.

IR-CODES

Nicht alle Modelle unterstützen die HDMI-/USB-Funktion. * Je nach Modell werden einige Tastencodes nicht unterstützt.

Code (Hex) Funktion Anmerkungen

95 Energy Saving (Energie sparen) Fernbedienungstaste

0B INPUT (EINGANG) Fernbedienungstaste

10 Zifferntaste 0 11 Zifferntaste 1 Fernbedienungstaste

12 Zifferntaste 2

13 Zifferntaste 3 14 Zifferntaste 4 Fernbedienungstaste

15 Zifferntaste 5 Fernbedienungstaste

16 Zifferntaste 6 17 Zifferntaste 7 Fernbedienungstaste

18 Zifferntaste 8 Fernbedienungstaste

19 Zifferntaste 9 Fernbedienungstaste

E1 DC 3D Fernbedienungstaste

32 1/a/A Fernbedienungstaste

2F CLEAR Fernbedienungstaste

7E Fernbedienungstaste

79 ARC (MARK) (Format) Fernbedienungstaste

4D PSM (Bildmodus) 09 MUTE Fernbedienungstaste

43 SETTINGS (EINSTELLUNGEN, Menü) Fernbedienungstaste

99 Auto Config. (Automatische

40 Aufwärts ▲ Fernbedienungstaste

41 Abwärts ▼ Fernbedienungstaste

06 Nach Rechts ► Fernbedienungstaste

07 Nach Links ◄ Fernbedienungstaste

44 OK Fernbedienungstaste

ON (EIN)

OFF (AUS)

Volume (Lautstärkeregelung)

(Seite nach oben)

(Seite nach unten)

Konfiguration)

Fernbedienungstaste

DEUTSCH

IR-CODES

DEUTSCH

Code (Hex) Funktion Anmerkungen

28 BACK Fernbedienungstaste

7B TILE Fernbedienungstaste

EXIT Fernbedienungstaste

ID ON (ID EIN, Rot) Fernbedienungstaste

ID OFF (ID AUS, Grün) Fernbedienungstaste

GELB Fernbedienungstaste

BLAU Fernbedienungstaste

Fernbedienungstaste

W.BAL Fernbedienungstaste

S.MENU Fernbedienungstaste

HOME Fernbedienungstaste

STEUERN MEHRERER PRODUKTE

Verwenden Sie dieses Verfahren, um mehrere Geräte an einen einzelnen PC anzuschließen. Sie können mehrere Geräte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen.

Die Set-ID im Menü „Option“ muss zwischen 1 und 255 liegen und darf nicht mehrmals vorkommen.

Anschließen des Kabels

Schließen Sie das RS-232C-Kabel wie in der Abbildung dargestellt an. Das RS-232C-Protokoll wird für die Kommunikation zwischen PC und Gerät verwendet. Von Ihrem PC

aus können Sie das Gerät ein- und ausschalten, eine Eingangsquelle wählen oder das OSD-Menü anpassen.

RS-232C-Kabel (separat erhältlich)

RS-232C-Konfigurationen

8-adrige Konfigurationen (Standard-RS-232C-Kabel)

PC Set

DCD

RXD

TXD

GND DTR

4 6

DSR

RTS

CTS

D-Sub 9 D-Sub 9

(Buchse) (Buchse)

Kommunikationsparameter

Baudrate: 9600 Bit/s Datenlänge: 8 Bit Prüfbit: Ohne Stoppbit: 1 Bit Flusssteuerung: keine Kommunikationscode: ASCII-Code Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).

Monitor 1 Monitor 2 Monitor 3 Monitor 4

HINWEIS

• Bei Verwendung von dreiadrigen

Verbindungen (nicht Standard) ist eine

DCD

TXD

RXD

GND

DSR

DTR

CTS

RTS

Verkettung von Monitoren über IR nicht möglich.

HINWEIS

• Wenn Monitore, die über eine Verkettung (die

mehrere Monitore steuert) verbunden sind, nacheinander an- und ausgeschaltet werden, schalten sich manche Monitore möglicherweise nicht ein. In einem solchen Fall können diese Monitore eingeschaltet werden, indem Sie die Taste „MONITOR ON“ und nicht die Taste „POWER“ (Ein/Aus) drücken.

(POWER)

MONITOR ON

DEUTSCH

STEUERN MEHRERER PRODUKTE

DEUTSCH

Befehlsreferenzliste

COMMAND

1 2

01 Power (Ein/Aus) k a 00 bis 01

02 Select Input (Auswahl Signalquelle) x b

03 Aspect Ratio (Bildformat) k c Siehe „Aspect Ratio (Bildformat)“ 04 Energy Saving (Energie sparen) j q Siehe „Energy Saving (Energie sparen)“ 05 Picture Mode (Bildmodus) d x Siehe „Picture Mode (Bildmodus)“ 06 Contrast (Kontrast) k g 00 bis 64 07 Brightness (Helligkeit) k h 00 bis 64 08 Sharpness (Schärfe) k k 00 bis 32 09 Color k i 00 bis 64 10 Tint (Farbton) k j 00 bis 64 11 Color Temperature (Farbtemperatur) x u 00 bis 64 12 Balance k t 00 bis 64 13 Sound Mode (Klangmodus) d y Siehe „Sound Mode (Klangmodus)“ 14 Mute (Stummschalten) k e 00 bis 01 15 Volume Control (Lautstärkeregelung) k f 00 bis 64

Time 1 (year/month/day)

(Zeit 1 (Jahr/Monat/Tag)) Time 2 (hour/minute/second)

(Zeit 2 (Stunde/Minute/Sekunde)) 18 Off time schedule (Ausschaltzeitplan) f c 00 bis 01 19 On time schedule (Einschaltzeitplan) f b 00 bis 01

Off Timer (Repeat/Time) 20

(Ausschalt-Timer (Wiederholen/Zeit))

On Timer (Repeat/Time) 21

(Einschalt-Timer (Wiederholen/Zeit))

Einschaltzeit – Eingang f u Siehe „Einschaltzeit – Eingang“.

No Signal Power Off (15Min) 23

(Ausschalten bei:›Kein Signal› (15 Min.)) 24 Auto power off (Autom. Ausschalten) m n 00 bis 01 25 Language (Sprache) f i Siehe „Language (Sprache)“ 26 Reset (Zurücksetzen) f k 00, 02

Current Temperature (Aktuelle 27

Temperatur) 28 Key (Taste) m c Siehe „Key (Taste)“ 29 Time Elapsed (Verstrichene Zeit) d l FF

Product Serial Number 30

(Seriennummer des Produkts) 31 Software Version (Softwareversion) f z FF

White Balance Red Gain 32

(Weißabgleich – Rotverstärkung)

White Balance Green Gain 33

(Weißabgleich –Grünverstärkung)

f a Siehe „Time 1 (Zeit 1)“

f x Siehe „Zeit 2“

f e Siehe „Off Timer (Ausschalt-Timer)“

f d Siehe „On Timer (Einschalt-Timer)“

f g 00 bis 01

d n FF

f y FF

j m 00 bis FE

j n 00 bis FE

Siehe „Select Input (Auswahl Signalquelle)“

DATA

(Hexadezimal)

STEUERN MEHRERER PRODUKTE

DEUTSCH

COMMAND

1 2

White Balance Blue Gain

(Weißabgleich – Blauverstärkung) White Balance Red Offset

(Weißabgleich –Rotverschiebung) White Balance Green Offset

(Weißabgleich – Grünverschiebung) White Balance Blue Offset

(Weißabgleich – Blauverschiebung) 38 Backlight (Hintergrundbeleuchtung) m g 00 bis 64 39 Screen off (Bildschirm aus) k d 00 bis 01 40 Tile Mode (Kachelmodus) d d 00 bis FF

Check Tile Mode 41

(Kachelmodus überprüfen) 42 Tile ID (Kachel-ID) d i Siehe „Tile ID (Kachel-ID)“ 43 Natural Mode (Natürlicher Modus) d j 00 bis 01 44 DPM Select (DPM-Auswahl) f j 00 bis 07

Remote Control/Local Key Lock 45

(Fernbedienung/Lokale Sperre) 46 Power On Delay (Einschaltverzögerung) f h 00 bis 64 47 Fail Over Select (Ausfallsicherung) m i 00 bis 02

Fail Over Input Select 48

(Ausfallsicherung – Eingangsauswahl) 49 IR Operation (IR-Betrieb) t p 00 bis 02

Local Key Operation 50

(Tastenfunktion am Gerät) 51 Check the status (Status prüfen) s v Siehe „Check the status (Status prüfen)“

52 Check screen (Bildschirm prüfen) t z 00 bis 01

53 Speakers (Lautsprecher) d v 00 bis 01

j o 00 bis FE

s x 00 bis FE

s y 00 bis FE

s z 00 bis FE

d z FF

k m 00 bis 01

m j

t o 00 bis 02

Siehe „Fail Over Input Select (Ausfallsicherung – Eingangsauswahl)“

DATA

(Hexadezimal)

* Hinweis: Werden Mediendateien auf einem USB-Gerät oder aus einem internen/externen Speicher wiedergegeben, stehen nur die Ein-/Ausschaltfunktion sowie die wichtigsten Befehle zur Verfügung. Bei allen anderen Befehlen wird ein Fehler ausgegeben. Einige Befehle werden je nach Modell möglicherweise nicht unterstützt.

STEUERN MEHRERER PRODUKTE

DEUTSCH

Übertragungs-/Empfangsprotokoll

Transmission

[Command1][Command2][ ][Set ID][ ][Data][Cr]

* [Command1]: Unterscheidet zwischen den Werkseinstellungen und den benutzerdefinierten Einstellungsmodi.

* [Command2]: Steuert die Monitore. * [Set ID]: Wird für einen Monitor verwendet, den Sie steuern möchten. Im OSD-Menü kann jedem

Monitor unter „Settings“ (Einstellungen) eine eindeutige Set-ID von 1 bis 255 (01H bis FFH) zugewiesen werden.

Wenn Sie „00H“ als Set-ID wählen, können Sie alle angeschlossenen Monitore auf einmal

steuern. * [Data]: Übertragung von Befehlsdaten. Datenanzahl kann je nach Befehl zunehmen. * [Cr]: Zeilenschaltung. Entspricht „0x0D“ im ASCII-Code. * [ ]: Leerzeichen. Entspricht „0x20“ im ASCII-Code.

Acknowledgement

[Command2][ ][Set ID][ ][OK/NG][Data][x]

* Das Produkt überträgt ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format. Wenn die Daten zu diesem Zeitpunkt „FF“ sind, zeigt dies die aktuellen Statusdaten an. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.

Wenn ein Befehl mit der Set-ID „00“ (= 0x00) gesendet wird, werden diese Daten an alle Monitore übertragen, die jedoch keine Bestätigung (ACK) senden.

* Wenn der Datenwert „FF“ im Steuermodus über RS-232C gesendet wird, kann der aktuelle Einstellwert einer Funktion überprüft werden (nur bei einigen Funktionen).

* Je nach Modell werden einige Befehle nicht unterstützt.

STEUERN MEHRERER PRODUKTE

01. Power (Ein/Aus) (Command: k a)

Für die Steuerung des Ein-/Ausschaltens des Geräts.

Transmission [k][a][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: Ein

Acknowledgement [a][ ][Set ID][ ][OK/NG][Data][x]

* Das Bestätigungssignal wird nur unterstützt, wenn der Monitor vollständig eingeschaltet ist. * Zwischen Übertragungs- und Bestätigungssignal kann eine Verzögerung liegen.

02. Auswahl Signalquelle (Command: x b)

Wählt ein Eingangssignal.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Daten 70: DVI (PC) 80: DVI (DTV) 90: HDMI1 (DTV) A0: HDMI1 (PC) 91: HDMI2 (DTV) A1: HDMI2 (PC) C0: DisplayPort (DTV) D0: DisplayPort (PC)

Acknowledgement [b][ ][Set ID][ ][OK/NG][Data][x]

* Je nach Modell werden einige Eingangssignale möglicherweise nicht unterstützt.

04. Energy Saving (Energie sparen) (Command: j q)

Stellt den Energiesparmodus ein.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: Minimum 02: Mittel 03: Maximum 04: Automatisch 05: Bildschirm aus

Acknowledgement [q][ ][Set ID][ ][OK/NG][Data][x]

** Wird je nach Modell möglicherweise nicht unterstützt.

05. Picture Mode (Bildmodus) (Command: d x)

Wählt einen Bildmodus aus.

Transmission [d][x][ ][Set ID][ ][Data][Cr]

Daten 00: Kräftig 01: Standard 02: Cinema (Kino) 03: Sport 04: Spiel 05: Expert1 06: Expert2 08: APS

Acknowledgement [x][ ][Set ID][ ][OK/NG][Data][x]

DEUTSCH

03. Aspect Ratio (Format) (Command: k c)

Stellt das Format ein.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Daten 01: 4:3 02: 16:9 04: Zoom 06: Set By Program 09: Just Scan (720p oder mehr) 10 bis 1F: Kino-Zoom 1 bis 16 * Welche Datentypen verfügbar sind, hängt vom Eingangssignal ab. Weitere Informationen finden Sie im Benutzerhandbuch im Abschnitt über Format. * Das Format ist abhängig davon, wie der Eingang des Modells konfiguriert ist.

Acknowledgement [c][ ][Set ID][ ][OK/NG][Data][x]

06. Contrast (Kontrast) (Command: k g)

Passt den Bildschirmkontrast an.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Daten 00 bis 64: Kontrast 0 bis 100

Acknowledgement [g][ ][Set ID][ ][OK/NG][Data][x]

STEUERN MEHRERER PRODUKTE

07. Brightness (Helligkeit) (Command: k h)

DEUTSCH

Passt die Helligkeit an.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Daten 00 bis 64: Helligkeit 0 bis 100

Acknowledgement [h][ ][Set ID][ ][OK/NG][Data][x]

08. Sharpness (Schärfe) (Command: k k)

Legt die Schärfe des Bildschirms fest.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Daten 00 bis 32: Schärfe 0 bis 50

Acknowledgement [k][ ][Set ID][ ][OK/NG][Data][x]

10. Tint (Farbton) (Command: k j)

Zur Einstellung des Farbtons auf dem Bildschirm.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Daten 00 bis 64: Farbton rot 50 bis grün 50

Acknowledgement [j][ ][Set ID][ ][OK/NG][Data][x]

11. Color Temperature (Farbtemperatur) (Command: x u)

Passt die Farbtemperatur des Bildschirms an.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Daten 00 bis 64: Warm 50 bis Kühl 50

Acknowledgement [u][ ][Set ID][ ][OK/NG][Data][x]

09. Color (Command: k i)

Zur Einstellung der Bildfarbe.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Daten 00 bis 64: Color 0 bis 100

Acknowledgement [i][ ][Set ID][ ][OK/NG][Data][x]

12. Balance (Command: k t)

Passt die Balance an.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Daten 00 bis 64: Links 50 bis Rechts 50

Acknowledgement [t][ ][Set ID][ ][OK/NG][Daten][x]

STEUERN MEHRERER PRODUKTE

13. Sound mode (Klangmodus) (Command: d y)

Wählt einen Ton-Modus aus.

Transmission [d][y][ ][Set ID][ ][Data][Cr]

Daten 01: Standard 02: Musik 03: Kino 04: Sport

05. SPIEL 07: Nachrichten

Acknowledgement [y][ ][Set ID][ ][OK/NG][Data][x]

14. Mute (Stumm) (Command: k e)

Schaltet den Ton stumm/ein.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Daten 00: Mute (Stumm) 01: Ton wieder ein

Acknowledgement [e][ ][Set ID][ ][OK/NG][Data][x]

15. Volume Control (Lautstärkeregelung) (Command: k f)

Regelt die Wiedergabelautstärke.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Daten 00 bis 64: Lautstärke 0 bis 100

Acknowledgement [f][ ][Set ID][ ][OK/NG][Data][x]

17. Time 2 (hour/minute/second) (Zeit 2 (Stunde/Minute/ Sekunde)) (Command: f x)

Stellt den Wert für Zeit 2 (Stunde/Minute/Sekunde) ein.

Transmission [f][x][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr]

Daten1 00 bis 17: 00 bis 23 Stunden Daten2 00 bis 3B: 00 bis 59 Minuten Daten3 00 bis 3B: 00 bis 59 Sekunden * Geben Sie „fx [Set ID] ff“ ein, um Zeit 2 (Stunde/Minute/ Sekunde) anzuzeigen. ** Diese Funktion ist nur verfügbar, wenn Zeit 1 (Jahr/ Monat/Tag) eingestellt wurde.

Acknowledgement [x][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x]

18. Off Time Schedule (Ausschaltzeitplan) (Command: f, c)

Aktiviert/deaktiviert den Ausschaltzeitplan.

Transmission [f][c][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: Ein

Acknowledgement [c][ ][Set ID][ ][OK/NG][Data][x]

DEUTSCH

16. Time 1 (year/month/day) (Zeit 1 (Jahr/Monat/Tag)) (Command: f a)

Stellt den Wert für Zeit 1 (Jahr/Monat/Tag) ein.

Transmission [f][a][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr]

Daten1 04 bis 1B: Jahr 2014 bis 2037 Daten2 01 bis 0C: Januar bis Dezember Daten3 01 bis 1F: 1. bis 31. * Geben Sie „fa [Set ID] ff“ ein, um Zeit 1 (Jahr/Monat/Tag) anzuzeigen.

Acknowledgement [a][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x]

19. On Time Schedule (Einschaltzeitplan) (Command: f, b)

Aktiviert/deaktiviert den Einschaltzeitplan.

Transmission [f][b][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: Ein

Acknowledgement [b][ ][Set ID][ ][OK/NG][Data][x]

STEUERN MEHRERER PRODUKTE

20. Off Timer (Repeat/Time) (Ausschalt-Timer

DEUTSCH

(Wiederholen/Zeit)) (Command: f e)

Konfiguriert die Einstellungen des Ausschalt-Timers (Wiederholen/Zeit).

Transmission [f][e][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr]

Daten1

1. f1h bis f7h (Daten lesen) F1: Liest die Daten des 1. Ausschalt-Timers F2: Liest die Daten des 2. Ausschalt-Timers F3: Liest die Daten des 3. Ausschalt-Timers F4: Liest die Daten des 4. Ausschalt-Timers F5: Liest die Daten des 5. Ausschalt-Timers F6: Liest die Daten des 6. Ausschalt-Timers F7: Liest die Daten des 7. Ausschalt-Timers

2. e1h bis e7h (einen Index löschen), e0h (alle Indexeinträge löschen) E0: Löscht alle Einstellungen des Ausschalt-Timers E1: Löscht die Einstellung des 1. Ausschalt-Timers E2: Löscht die Einstellung des 2. Ausschalt-Timers E3: Löscht die Einstellung des 3. Ausschalt-Timers E4: Löscht die Einstellung des 4. Ausschalt-Timers E5: Löscht die Einstellung des 5. Ausschalt-Timers E6: Löscht die Einstellung des 6. Ausschalt-Timers E7: Löscht die Einstellung des 7. Ausschalt-Timers

3. 01h bis 0Ch (legt den Wochentag für den AusschaltTimer fest) 01: Einmal

02. Täglich 03: Mo-Fr 04: Mo-Sa 05: Sa-So

06. Jeden Sonntag

07. Jeden Montag

08. Jeden Dienstag

09. Jeden Mittwoch 0A. Jeden Donnerstag 0B. Jeden Freitag 0C. Jeden Samstag Daten2 00 bis 17: 00 bis 23 Stunden Daten3 00 bis 3B: 00 bis 59 Minuten * Um die Ausschaltzeitliste zu lesen oder zu löschen, muss [Data2][Data3] auf „FFH“ gestellt sein. Beispiel 1: fe 01 f1 ff ff – Liest die ersten Indexdaten im Ausschalt-Timer. Beispiel 2: fe 01 e1 ff ff – Löscht die ersten Indexdaten aus dem Ausschalt-Timer. Beispiel 3: fe 01 04 02 03 – Stellt den Ausschalt-Timer für Montag bis Samstag auf 02:03. * Diese Funktion ist nur verfügbar, wenn Zeit 1 (Jahr/Monat/ Tag) und Zeit 2 (Stunde/Minute/Sekunde) eingestellt sind.

Acknowledgement [e][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x]

21. On Timer (Repeat/Time) (Einschalt-Timer (Wiederholen/Zeit)) (Command: f d)

Konfiguriert die Einstellungen des Einschalt-Timers (Wiederholen/Zeit).

Transmission [f][d][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr]

Daten1

1. f1h bis f7h (Daten lesen)

F1: Liest die Daten des 1. Einschalt-Timers F2: Liest die Daten des 2. Einschalt-Timers F3: Liest die Daten des 3. Einschalt-Timers F4: Liest die Daten des 4. Einschalt-Timers F5: Liest die Daten des 5. Einschalt-Timers F6: Liest die Daten des 6. Einschalt-Timers F7: Liest die Daten des 7. Einschalt-Timers

2. e1h bis e7h (einen Index löschen), e0h (alle

Indexeinträge löschen) E0: Löscht alle Einstellungen des Einschalt-Timers E1: Löscht die Einstellung des 1. Einschalt-Timers E2: Löscht die Einstellung des 2. Einschalt-Timers E3: Löscht die Einstellung des 3. Einschalt-Timers E4: Löscht die Einstellung des 4. Einschalt-Timers E5: Löscht die Einstellung des 5. Einschalt-Timers E6: Löscht die Einstellung des 6. Einschalt-Timers E7: Löscht die Einstellung des 7. Einschalt-Timers

3. 01h bis 0Ch (legt den Wochentag für den Einschalt-Timer

fest) 01: Einmal

02. Täglich

03: Mo-Fr 04: Mo-Sa 05: Sa-So

06. Jeden Sonntag

07. Jeden Montag

08. Jeden Dienstag

09. Jeden Mittwoch

0A. Jeden Donnerstag 0B. Jeden Freitag 0C. Jeden Samstag Daten2 00 bis 17: 00 bis 23 Stunden Daten3 00 bis 3B: 00 bis 59 Minuten * Um die Einschaltzeitliste zu lesen oder zu löschen, muss [Data2][Data3] auf „FFH“ gestellt sein. Beispiel 1: fd 01 f1 ff ff – Liest die ersten Indexdaten im Einschalt-Timer. Beispiel 2: fd 01 e1 ff ff – Löscht die ersten Indexdaten aus dem Einschalt-Timer. Beispiel 3: fd 01 04 02 03 – Stellt den Einschalt-Timer für Montag bis Samstag auf 02:03. * Diese Funktion ist nur verfügbar, wenn Zeit 1 (Jahr/Monat/ Tag) und Zeit 2 (Stunde/Minute/Sekunde) eingestellt sind.

Acknowledgement [d][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x]

STEUERN MEHRERER PRODUKTE

22. Einschaltzeit – Eingang (Befehl: f u)

Wählen Sie einen externen Eingang für die derzeitige „On Timer“ (Einschalt-Timer)-Einstellung, und fügen Sie einen

neuen Zeitplan hinzu.

Transmission [f][u][ ][Set ID][ ][Data1][Cr] [f][u][ ][Set ID][ ][Data1][][Data2][Cr]

Daten (Geplante Aufnahme hinzufügen) 70: DVI 90: HDMI1 (DTV) 91: HDMI2 (DTV) C0: Display Port (DTV)

Daten 1 (Geplante Aufnahme lesen)

1. f1h bis f7h (Daten lesen) F1: Eingang für 1. geplante Aufnahme auswählen F2: Eingang für 2. geplante Aufnahme auswählen F3: Eingang für 3. geplante Aufnahme auswählen F4: Eingang für 4. geplante Aufnahme auswählen F5: Eingang für 5. geplante Aufnahme auswählen F6: Eingang für 6. geplante Aufnahme auswählen F7: Eingang für 7. geplante Aufnahme auswählen Data2 (Geplante Aufnahme lesen) FF * Um den Eingang zur Planung einer Aufnahme auszulesen, geben Sie als [Data2] FF ein. Wenn beim Lesen der Zeitplandaten für [Data1] kein Zeitplan verfügbar ist, wird der Text „NG“ angezeigt und die Aktion abgebrochen. (Beispiel 1: fu 01 90 - Jeden Eingang für geplante Aufnahmen um eine Zeile nach unten verschieben, und den Eingang für die 1. geplante Aufnahme im HDMI-Modus speichern.) (Beispiel 2: fu 01 f1 ff - Eingang für 1. geplante Aufnahme auslesen.)

Wenn kein dritter Zeitplan verfügbar ist, wird der Text „NG“ angezeigt und die Aktion abgebrochen. * Diese Funktion wird nur unterstützt, wenn 1 (Jahr/ Monat/Tag), 2 (Stunde/Minute/Sekunde), Einschaltzeit (Wiederholungsmodus/Zeit) eingestellt sind.

** Wird je nach Modell möglicherweise nicht unterstützt.

Acknowledgement [u][ ][Set ID][ ][OK/NG][Data][x] [u][ ][ID festlegen][ ][OK/NG][Data1][Data2][x]

23. No Signal Power Off (15Min) (Ausschalten bei:›Kein Signal› (15 Min.)) (Command: f g)

Konfiguriert die Einstellungen für automatisches Standby.

Transmission [f][g][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: Ein

Acknowledgement [g][ ][Set ID][ ][OK/NG][Data][x]

24. Auto power off (Autom. Ausschalten) (Command:m n)

Konfiguriert die Einstellungen für automatisches Ausschalten.

Transmission [m][n][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: 4 Stunden

Acknowledgement [n][ ][Set ID][ ][OK/NG][Data][x]

25. Language (Sprache) (Command: f i)

Legt die OSD-Sprache fest.

Transmission [f][i][ ][Set ID][ ][Data][Cr]

Daten 00: Tschechisch 01: Dänisch 02: Deutsch 03: Englisch 04: Spanisch (Europa) 05: Griechisch 06: Französisch 07: Italienisch 08: Niederländisch 09: Norwegisch 0A: Portugiesisch 0B: Portugiesisch (Brasilien) 0C: Russisch 0D: Finnisch 0E: Schwedisch 0F: Koreanisch 10: Chinesisch (Kantonesisch) 11: Japanisch 12: Chinesisch (Mandarin)

Acknowledgement [i][ ][Set ID][ ][OK/NG][Data][x]

DEUTSCH

STEUERN MEHRERER PRODUKTE

26. Reset (Zurücksetzen) (Command: f k)

DEUTSCH

Führt die Bild-und Werkseinstellungen-Funktionen aus.

Transmission [f][k][ ][Set ID][ ][Data][Cr]

Daten 00: Bild zurücksetzen 02: Werkseinstellungen

Acknowledgement [k][ ][Set ID][ ][OK/NG][Data][x]

27. Current temperature (Aktuelle Temperatur) (Command: d n)

Überprüft die Innentemperatur.

Transmission [d][n][ ][Set ID][ ][Data][Cr]

Daten FF: Status prüfen

Acknowledgement [n][ ][Set ID][ ][OK/NG][Data][x]

* Temperaturwert wird als Hexadezimalwert dargestellt.

29. Time Elapsed (Verstrichene Zeit) (Command: d l)

Überprüft die verstrichene Zeit.

Transmission [d][l][ ][Set ID][ ][Data][Cr]

Daten FF: Status lesen

Acknowledgement [l][ ][Set ID][ ][OK/NG][Data][x]

* Der empfangene Datenwert wird als Hexadezimalwert angezeigt.

30. Product serial number (Seriennummer des Produkts) (Command: f, y)

Überprüft die Seriennummer des Produkts.

Transmission [f][y][ ][Set ID][ ][Data][Cr]

Daten FF: Seriennummer des Produkts prüfen

Acknowledgement [y][ ][Set ID][ ][OK/NG][Data][x]

* Daten im ASCII-Format.

28. Key (Taste) (Command: m c)

Sendet einen Tastencode für die IR-Fernbedienung.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Daten IR_KEY_CODE

Acknowledgement [c][ ][Set ID][ ][OK/NG][Data][x]

Informationen zu Tastencodes siehe IR-Codes. * Je nach Modell werden einige Tastencodes nicht unterstützt.

31. Software Version (Softwareversion) (Command: f z)

Überprüft die Software-Version des Produkts.

Transmission [f][z][ ][Set ID][ ][Data][Cr]

Daten FF: Softwareversion prüfen

Acknowledgement [z][ ][Set ID][ ][OK/NG][Data][x]

STEUERN MEHRERER PRODUKTE

32. White Balance Red Gain (Weißabgleich – Rotverstärkung) (Command: j m)

Stellt die Rotverstärkung für den Weißabgleich ein.

Transmission [j][m][ ][Set ID][ ][Data][Cr]

Daten 00 bis FE: Rotverstärkung 0 bis 254 FF: Überprüft den Rotverstärkungswert

Acknowledgement [m][ ][Set ID][ ][OK/NG][Daten][x]

33. White Balance Green Gain (Weißabgleich – Grünverstärkung) (Command: j n)

Stellt die Grünverstärkung für den Weißabgleich ein.

Transmission [j][n][ ][Set ID][ ][Data][Cr]

Daten 00 bis FE: Grünverstärkung 0 bis 254 FF: Überprüft den Grünverstärkungswert

Acknowledgement [n][ ][Set ID][ ][OK/NG][Data][x]

35. White Balance Red Offset (Weißabgleich – Rotverschiebung) (Command: s x)

Stellt die Rotverschiebung für den Weißabgleich ein.

Transmission [s][x][ ][Set ID][ ][Data][Cr]

Daten 00 bis FE: Rotverschiebung 0 bis 254 FF: Überprüft den Rotverschiebungswert

Acknowledgement [x][ ][Set ID][ ][OK/NG][Data][x]

36. White Balance Green Offset (Weißabgleich – Grünverschiebung) (Command: s y)

Stellt die Grünverschiebung für den Weißabgleich ein.

Transmission [s][y][ ][Set ID][ ][Data][Cr]

Daten 00 bis FE: Grünverschiebung 0 bis 254 FF: Überprüft den Grünverschiebungswert

Acknowledgement [y][ ][Set ID][ ][OK/NG][Data][x]

DEUTSCH

34. White Balance Blue Gain (Weißabgleich – Blauverstärkung) (Command: j o)

Stellt die Blauverstärkung für den Weißabgleich ein.

Transmission [j][o][ ][Set ID][ ][Data][Cr]

Daten 00 bis FE: Blauverstärkung 0 bis 254 FF: Überprüft den Blauverstärkungswert

Acknowledgement [o][ ][Set ID][ ][OK/NG][Data][x]

37. White Balance Blue Offset (Weißabgleich – Blauverschiebung) (Command: s z)

Stellt die Blauverschiebung für den Weißabgleich ein.

Transmission [s][z][ ][Set ID][ ][Data][Cr]

Daten 00 bis FE: Blauverschiebung 0 bis 254 FF: Überprüft den Blauverschiebungswert

Acknowledgement [z][ ][Set ID][ ][OK/NG][Data][x]

STEUERN MEHRERER PRODUKTE

38. Backlight (Hintergrundbeleuchtung) (Command:

DEUTSCH

m g)

Passt die Helligkeit an.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Daten 00 bis 64: Hintergrundbeleuchtung 0 bis 100

Acknowledgement [g][][set ID][][OK/NG][Data][x]

39. Screen Off (Bildschirm aus) (Command: k d)

Schaltet den Bildschirm ein und aus.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Daten 00: Schaltet den Bildschirm ein 01: Schaltet den Bildschirm aus

Acknowledgement [d][ ][Set ID][ ][OK/NG][Data][x]

41. Check Tile Mode (Kachelmodus überprüfen) (Command: d z)

Überprüft den Kachelmodus.

Transmission [d][z][ ][Set ID][ ][Data][Cr]

Daten FF: Überprüft den Kachelmodus.

Acknowledgement [z][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x]

Daten1 00: Kachelmodus aus 01: Kachelmodus ein Daten2 00 bis 0F: Kachelspalte Daten3 00 bis 0F: Kachelzeile

42. Tile ID (Kachel-ID) (Command: d i)

* Stellt den Wert der Kachel-ID für das Produkt ein.

Transmission [d][i][ ][Set ID][ ][Data][Cr]

Daten 01 bis E1: Kachel-ID 1 bis 225** FF: Überprüft die Kachel-ID ** Der Datenwert darf den jeweiligen Wert von Zeile x Spalte nicht übersteigen.

Acknowledgement [i][ ][Set ID][ ][OK/NG][Data][x]

* Wenn ein Datenwert eingegeben wird, der den Wert von Zeile x Spalte überschreitet (außer 0xFF), wird ACK zu NG.

40. Tile Mode (Kachelmodus) (Command: d d)

Stellt den Kachelmodus ein und legt Werte für die

Kachelzeilen und -spalten fest.

Transmission [d][d][ ][Set ID][ ][Data][Cr]

Daten 00 bis FF: Erstes Byte - Kachelspalte Zweites Byte – Kachelzeile * 00, 01, 10 und 11 bedeuten, dass der Kachelmodus auf Aus gestellt ist.

Acknowledgement [d][ ][Set ID][ ][OK/NG][Data][x]

43. Natural Mode (in Tile mode) (Nativer Modus (in der Kachelansicht)) (Command: d j)

Wenn das Bild natürlich angezeigt wird, wird der Teil des

Bildes ausgelassen, der normalerweise in der Lücke zwischen den Monitoren erscheinen würde.

Transmission [d][j][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: Ein

Acknowledgement [j][ ][Set ID][ ][OK/NG][Data][x]

STEUERN MEHRERER PRODUKTE

44. DPM Select (DPM-Auswahl) (Command: f j) Einstellen der DPM-Funktion (Bildschirm-

Energiesparmodus).

Transmission [f][j][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: 5 Sekunden 02: 10 Sekunden 03: 15 Sekunden 04: 1 Minute 05: 3 Minuten 06: 5 Minuten 07: 10 Minuten

Acknowledgement [j][ ][Set ID][ ][OK/NG][Data][x]

45. Remote Control/Local Key Lock (Fernbedienung/ Lokale Sperre) (Command: k m)

Stellt die Fernbedienung/lokale Sperre (vorn) ein.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Daten 00: Aus (Sperre aus) 01: Ein (Sperre Ein) Wenn die Tasten der Fernbedienung und die Tasten der Vorderseite im Bereitschaftsmodus gesperrt sind, kann das Gerät nicht mit der Fernbedienung oder der Ein-/ Aus-Taste an der Vorderseite eingeschaltet werden.

Acknowledgement [m][ ][Set ID][ ][OK/NG][Daten][x]

46. Power On Delay (Einschaltverzögerung) (Command: f h)

Stellt die Verzögerung beim Einschalten des Geräts ein.

(Einheit: Sekunden).

Transmission [f][h][ ][Set ID][ ][Data][Cr]

Daten 00 bis 64: min. 0 bis maximal 100 (Sekunden)

Acknowledgement [h][ ][Set ID][ ][OK/NG][Data][x]

47. Fail Over Select (Ausfallsicherung wählen) (Command: m i)

Wählt einen Eingangsmodus für die automatische

Umschaltung.

Transmission [m][i][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: Automatisch 02: Manuell

Acknowledgement [i][ ][Set ID][ ][OK/NG][Data][x]

48. Fail Over Input Select (Ausfallsicherung – Eingangsauswahl) (Command: m j)

Wählt eine Eingangsquelle für die automatische

Umschaltung. * Dieser Befehl ist nur verfügbar, wenn der Modus „Ausfallsicherung (Automatisch)“ auf „Benutzerdefiniert“ eingestellt ist.

Transmission [m][j][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][ ][Data4][Cr]

Daten 1 bis 4 (Eingangspriorität 1 bis 4) 70: DVI 90: HDMI1 91: HDMI2 C0: DisplayPort

Acknowledgement [j][ ][SetID][ ][OK/NG][Data1][Data2][Data3][Data4][x]

Daten 1 bis 4 (Eingangspriorität 1 bis 4) 70: DVI 90: HDMI1 91: HDMI2 C0: DisplayPort

49. IR Operation (IR-Betrieb) (Command: t p)

Konfiguriert die Einstellungen für den IR-Betrieb des

Produkts.

Transmission [t][p][ ][Set ID][ ][Data][Cr]

Daten 00: Entsperrt alle Tasten 01: Sperrt alle Tasten außer der Ein/Aus-Taste 02: Sperrt alle Tasten

Acknowledgement [x][ ][Set ID][ ][OK/NG][Data][x]

DEUTSCH

STEUERN MEHRERER PRODUKTE

50. Local Key Operation (Tastenfunktion am Gerät)

DEUTSCH

(Command: t o)

Konfiguriert die Einstellungen für die Tastenfunktion am Gerät.

Transmission [t][o][ ][Set ID][ ][Data][Cr]

Daten 00: Entsperrt alle Tasten 01: Sperrt alle Tasten außer der Ein/Aus-Taste 02: Sperrt alle Tasten

Acknowledgement [o][ ][Set ID][ ][OK/NG][Data][x]

51. Status (Command: s v)

Überprüft den aktuellen Signalstatus des Produkts.

Transmission [s][v][ ][Set ID][ ][Data][ ][FF][Cr]

Daten 02: Überprüft, ob ein Signal vorhanden ist 10: RGB-Sensor OK/NG (Bildschirm prüfen)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][Data1][x]

Daten: 02 (wenn ein Signal gefunden wurde) Daten1 00: kein Signal 01: Signal ist vorhanden

Daten: 10 (Bildschirm prüfen) Daten1 00: Bildschirmprüfergebnis NG 07: Bildschirmprüfergebnis OK

* Wird als NG behandelt, wenn „Bildschirm prüfen“ auf „Aus“ gesetzt ist

53. Speaker (Lautsprecher) (Command: d v)

Legt die Lautsprecherfunktion fest.

Transmission [d][v][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: Ein

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

52. Check Screen (Bildschirm prüfen) (Command: t z)

Legt „Bildschirm prüfen“ fest.

Transmission [t][z][ ][Set ID][ ][Data][Cr]

Daten 00: Aus 01: Ein

Acknowledgement [z][ ][Set ID][ ][OK/NG][Data][x]

HINWEIS

• ENERGY STAR(EPA) wird nicht für das

Modell 65LS53A unterstützt.

Lesen Sie vor der Verwendung des Geräts unbedingt die Sicherheitsvorkehrungen durch. Bewahren Sie die CD mit dem Benutzerhandbuch für die zukünftige Verwendung gut zugänglich auf. Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Notieren Sie diese Angaben unten (für den Fall einer Reparatur).

MODELL

SERIENNUMMER

Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten ist, können Sie unter http://opensource.lge.com herunterladen. Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LGElectronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LGElectronics: opensource@lge. com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.

ACHTUNG - Dies ist ein Produkt der Klasse A. Der Betrieb dieses Gerätes in Wohngebieten kann erhebliche Störungen des Funkempfangs verursachen. In diesem Fall muss der Benutzer diese Störungen beseitigen

Vorübergehende Geräuschentwicklungen beim EIN- oder AUS-Schalten dieses Geräts sind normal.

LG 47LS53A-5B User Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

LIZENZ

MONTAGE UND VORBEREITUNG

Zubehör

Optionales Zubehör

Teile und Tasten

Anschließen des Standfußes

Anschließen der Lautsprecher

Anschließen des IR- und Lichtsensors

Portrait Layout

Installation an einer Wand

FERNBEDIENUNG

HERSTELLEN VON VERBINDUNGEN

Anschluss eines PCs

Anschluss externer Geräte

UNTERHALTUNG

Verwenden der Eingangsliste

Verwenden von „Meine Medien“

Von „Meine Medien“ unterstützte Dateien

Anzeigen von Videos

Anzeigen von Fotos

Wiedergabe von Musik

Menü SETUP

SuperSign Inhalt

Information

FileManager

Bild-ID-Einstellungen

BENUTZEREINSTELLUNGEN

Einstellungen im Hauptmenü

Einstellungen unter Schnell

Bildeinstellungen

Toneinstellungen

Netzwerkeinstellungen

Allgemeine Einstellungen

FEHLERBEHEBUNG

TECHNISCHE DATEN

IR-CODES

STEUERN MEHRERER PRODUKTE

Anschließen des Kabels

RS-232C-Konfigurationen

Kommunikationsparameter

Befehlsreferenzliste

Übertragungs-/Empfangsprotokoll
