BENUTZERHANDBUCH
LED TV*
*LG LED TV verwendet LCD-Bildschirm mit LED-Beleuchtung
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf.
LY75**
LY76**
www.lg.com
<![endif]>DEUTSCHENG
2INHALTSVERZEICHNIS
INHALTSVERZEICHNIS
3LIZENZEN
3ANMERKUNG ZU OPEN SOURCE-SOFTWARE
4MONTAGE UND VORBEREITUNG
4Auspacken
5Separate Purchase
6 Gehäuse und Bedienelemente
7 Verwendung der Joystick-Taste
8Anheben und Bewegen des TVGeräts
9Einrichten des TV-Geräts
9- Anbringen des Standfußes 10 - Sauberes Verlegen der Kabel 11 - Montage auf einem Tisch

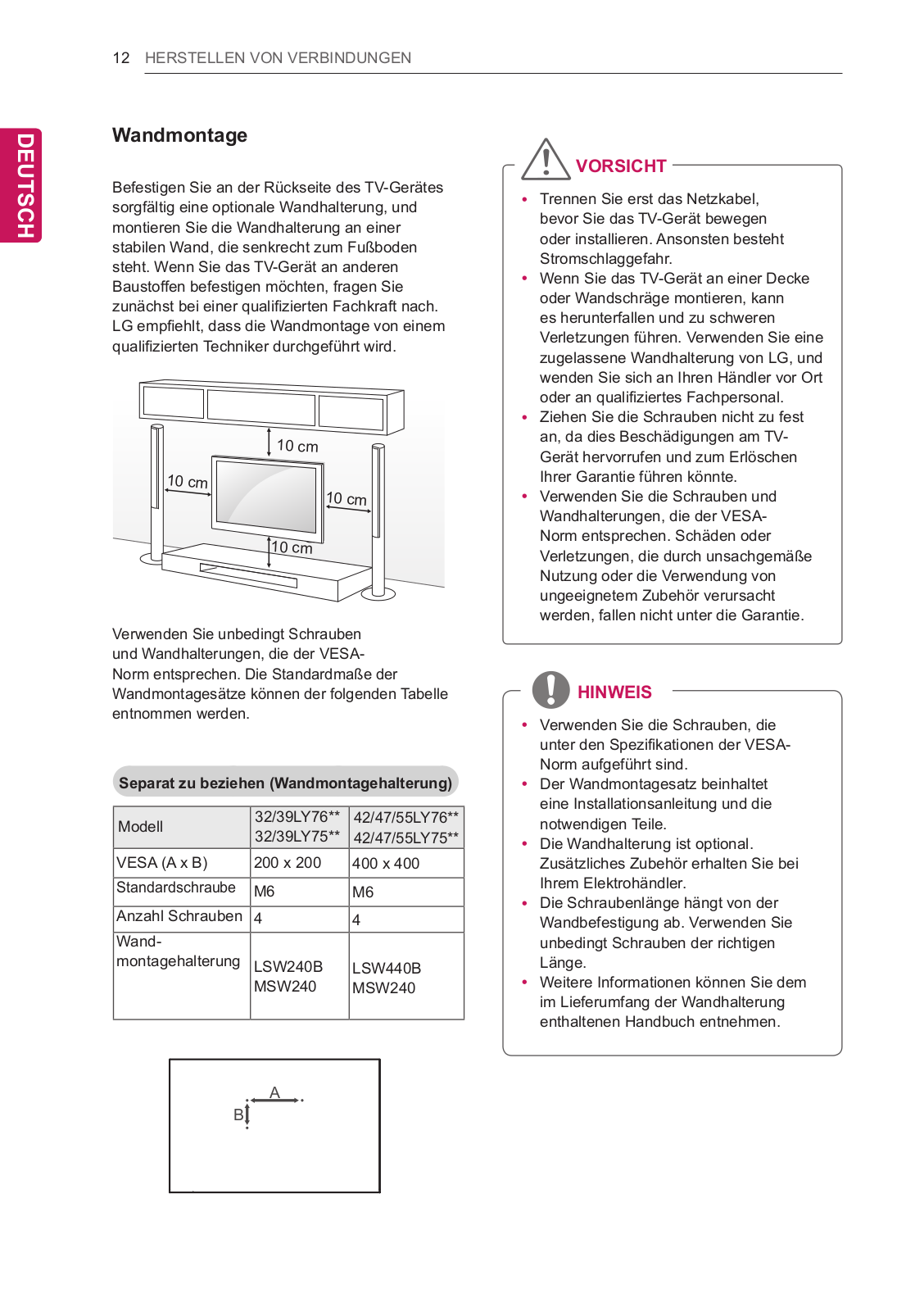

12- Wandmontage

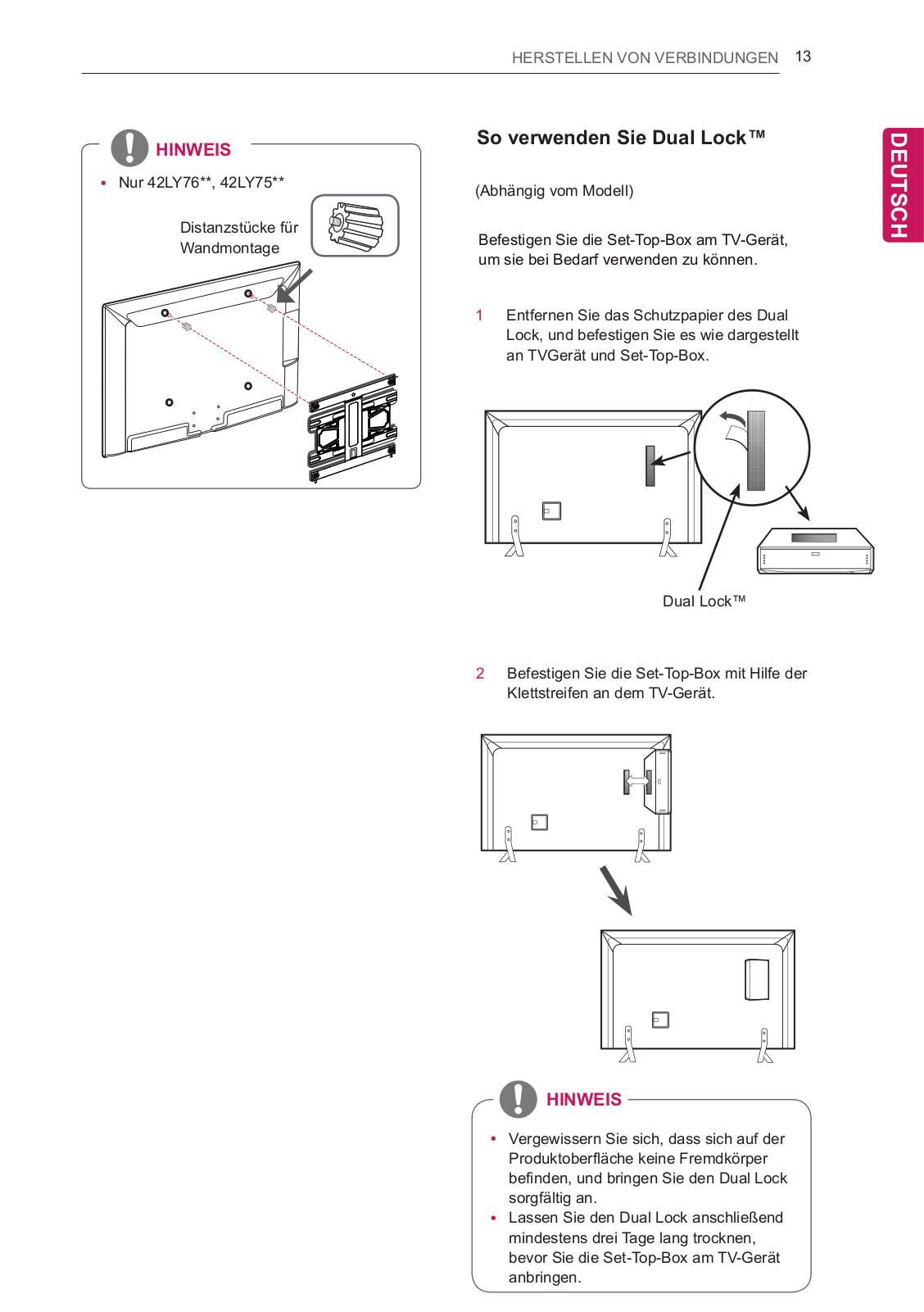

13- So verwenden Sie Dual Lock™
14HERSTELLEN VON VERBINDUNGEN

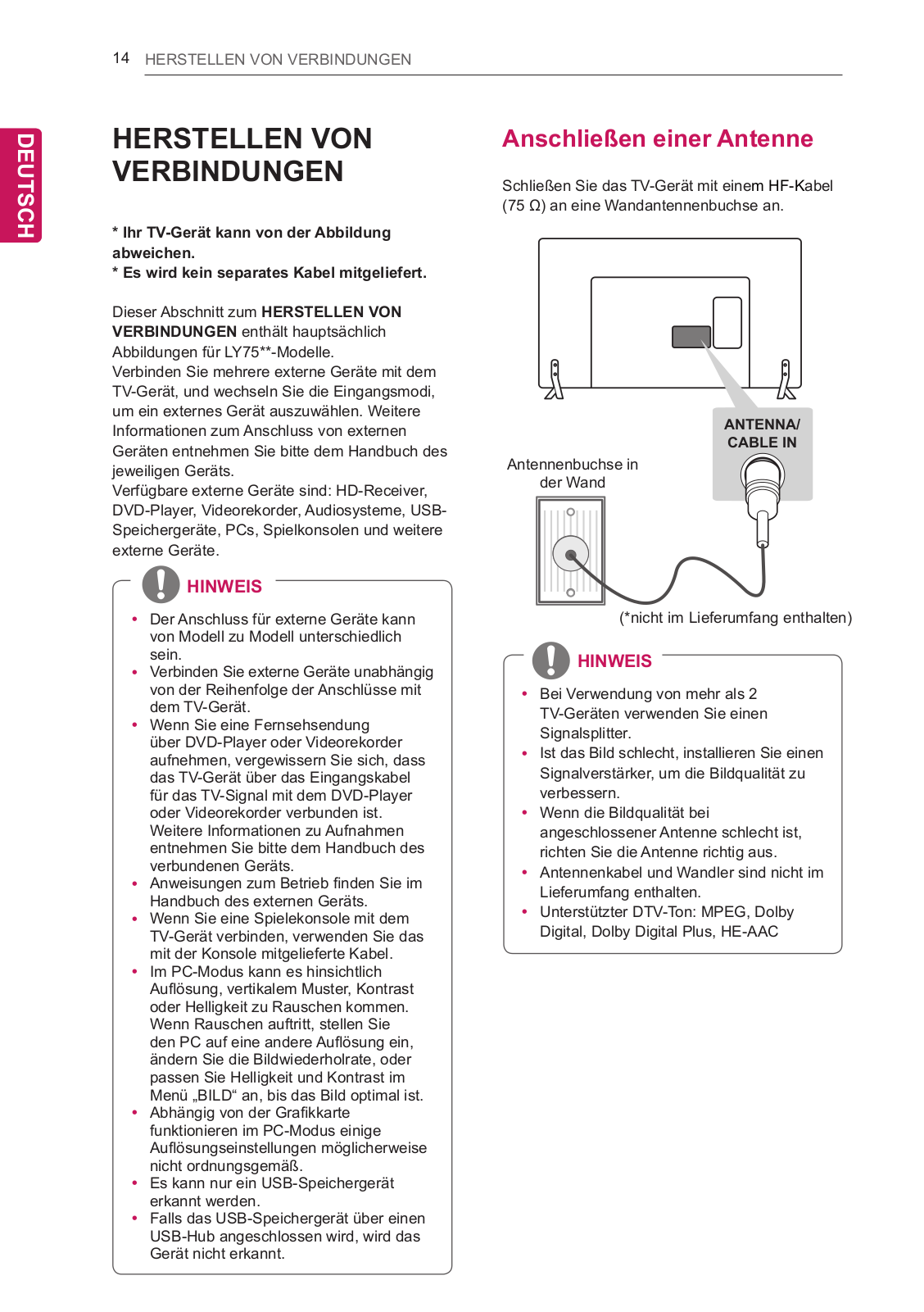

14Anschließen einer Antenne

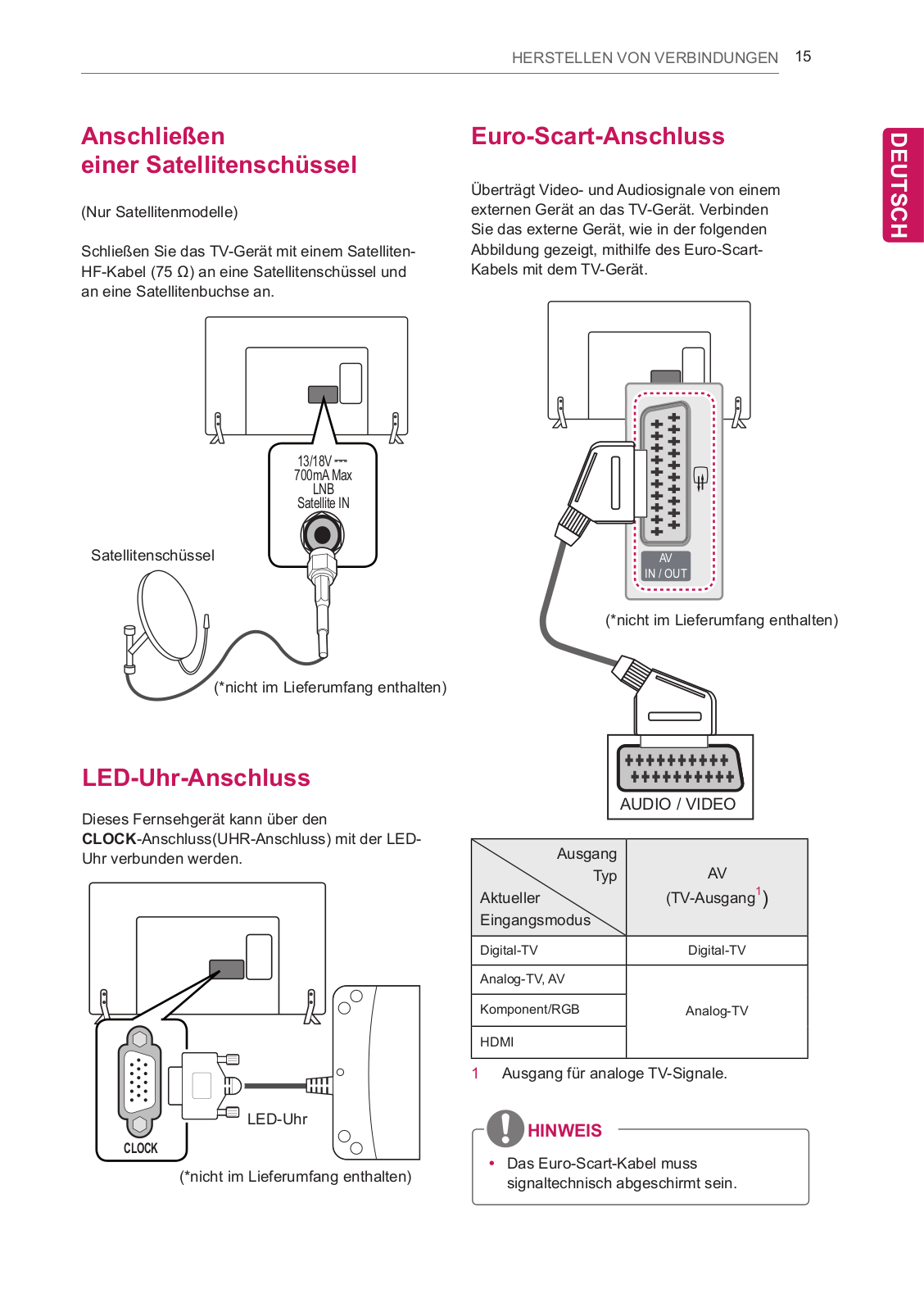

15Anschließen y
einer Satellitenschüssel
15 LED-Uhr-Anschluss
15Euro-Scart-Anschluss

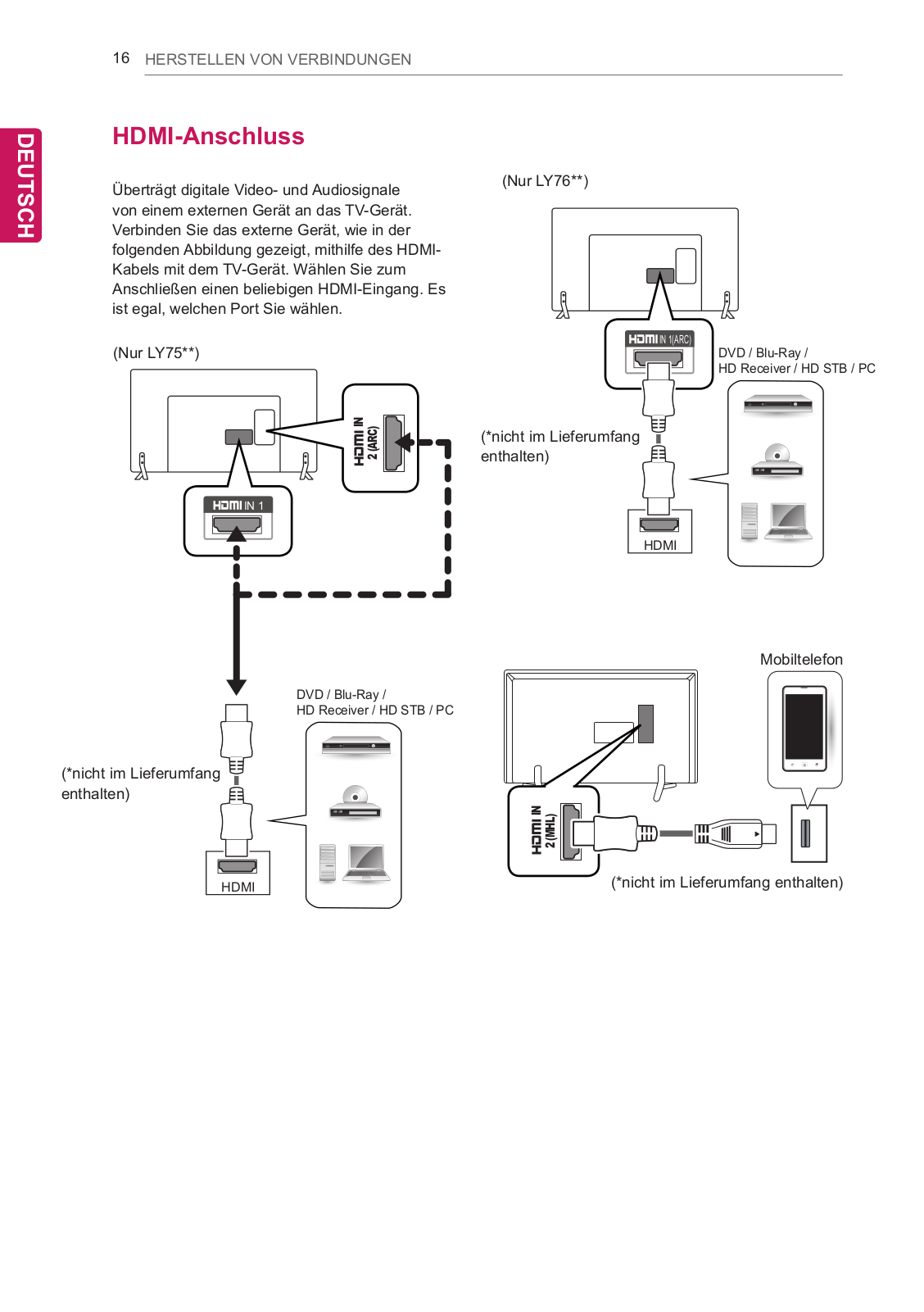

16HDMI-Anschluss

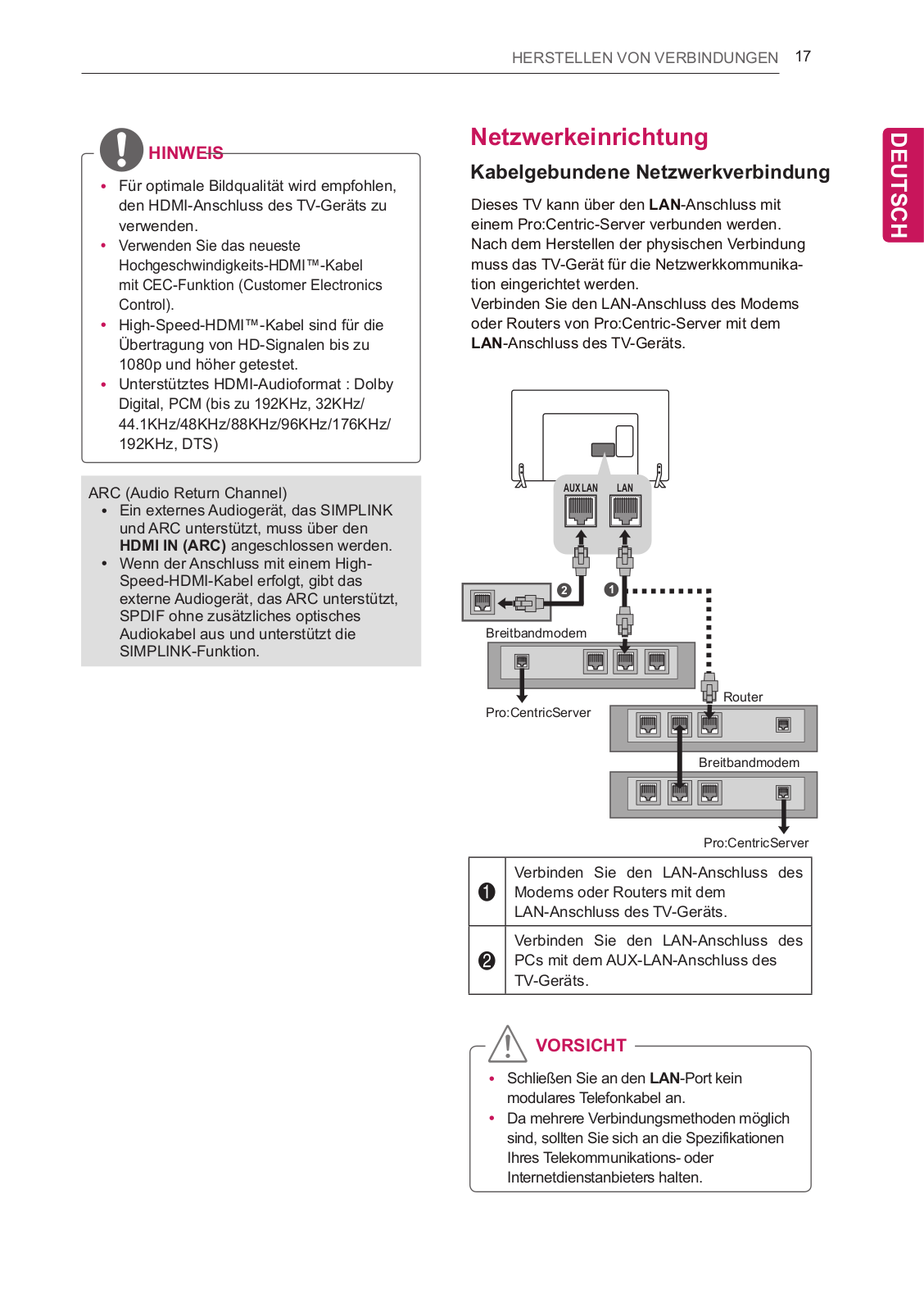

17Netzwerkeinrichtung
17- Kabelgebundene Netzwerkverbindung

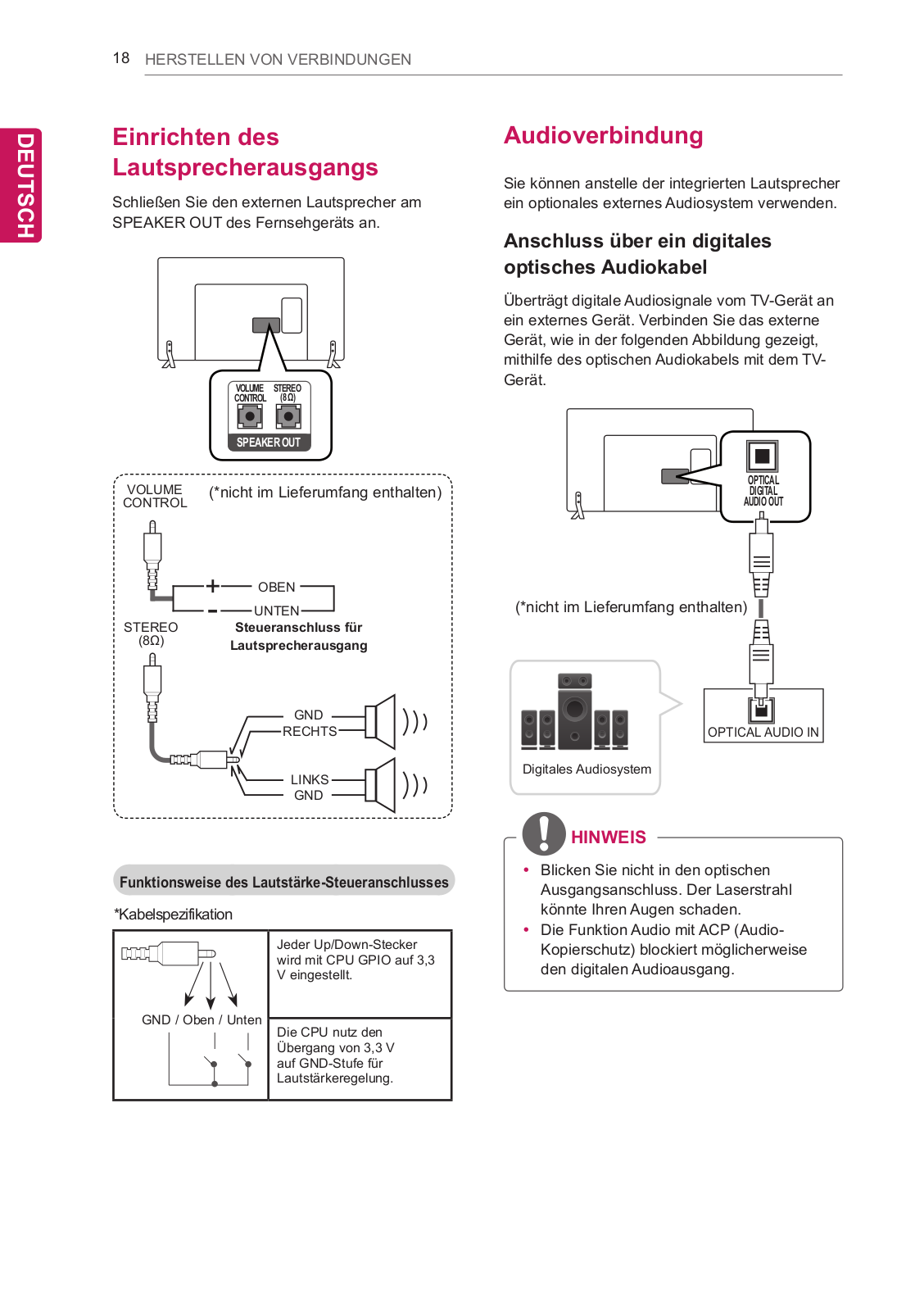

18Einrichten des Lautsprecherausgangs
18 Audioverbindung
18- Anschluss über ein digitales optisches Audiokabel

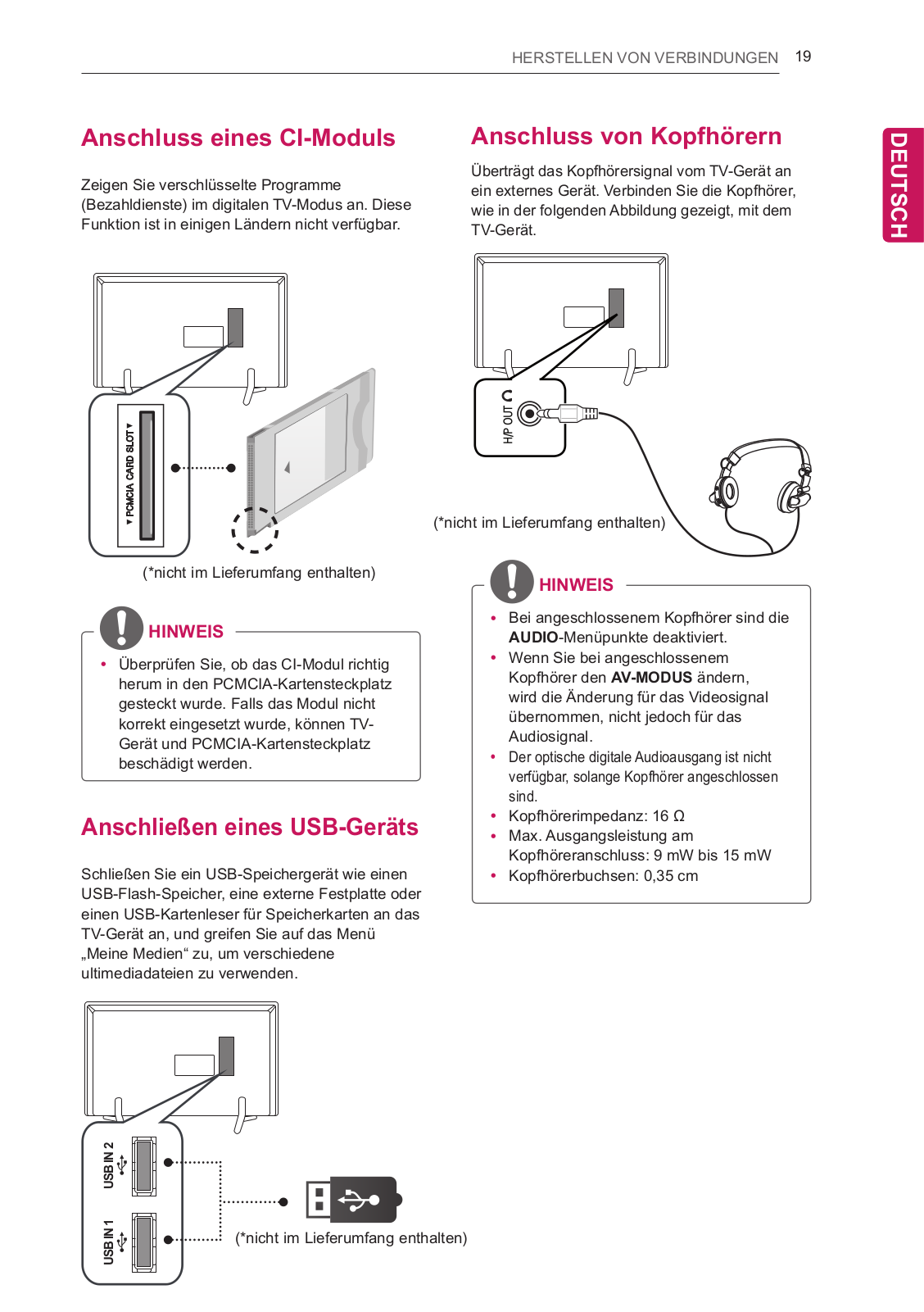

19Anschluss eines CI-Moduls
19Anschließen eines USB-Geräts
19Anschluss von Kopfhörern

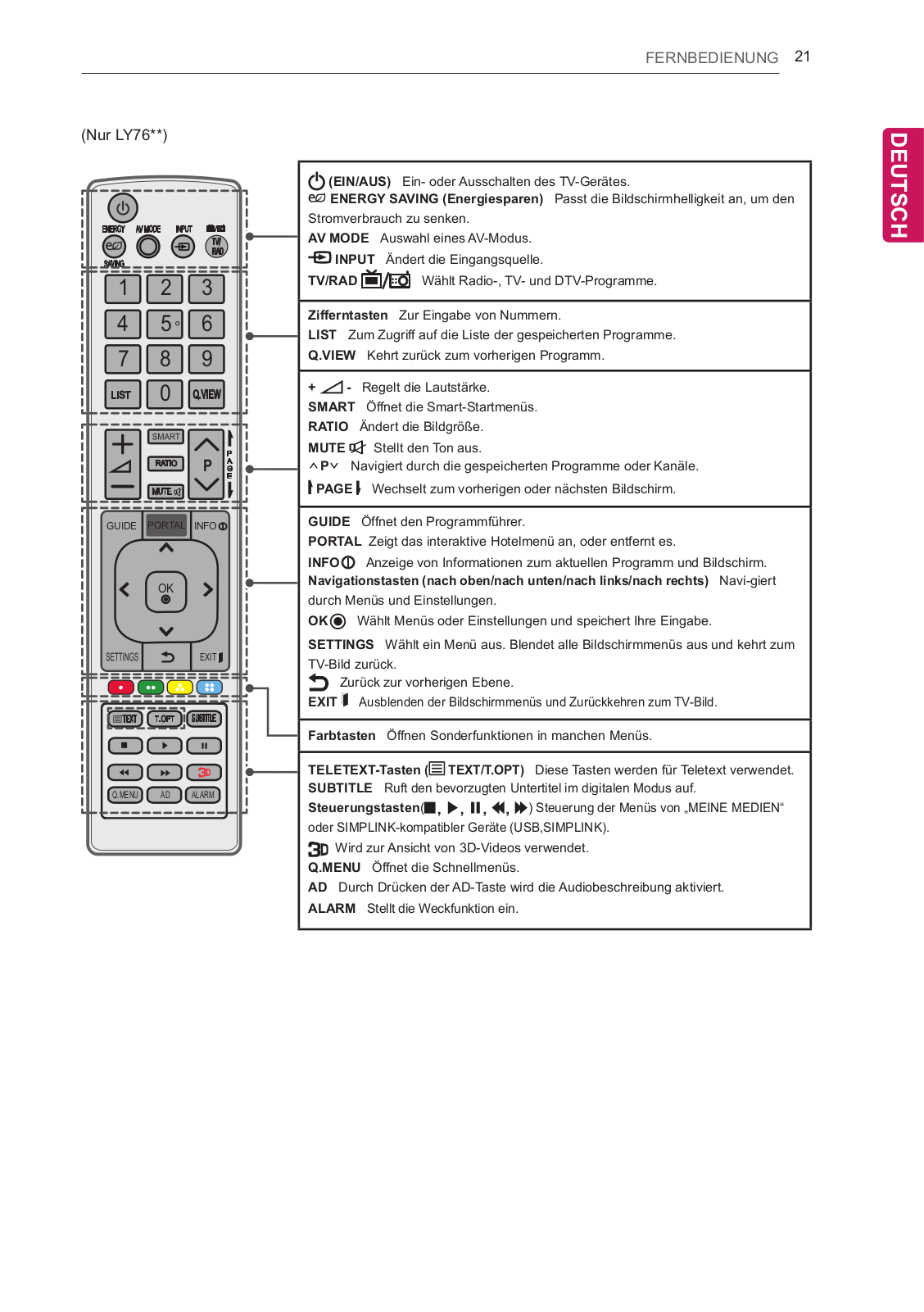

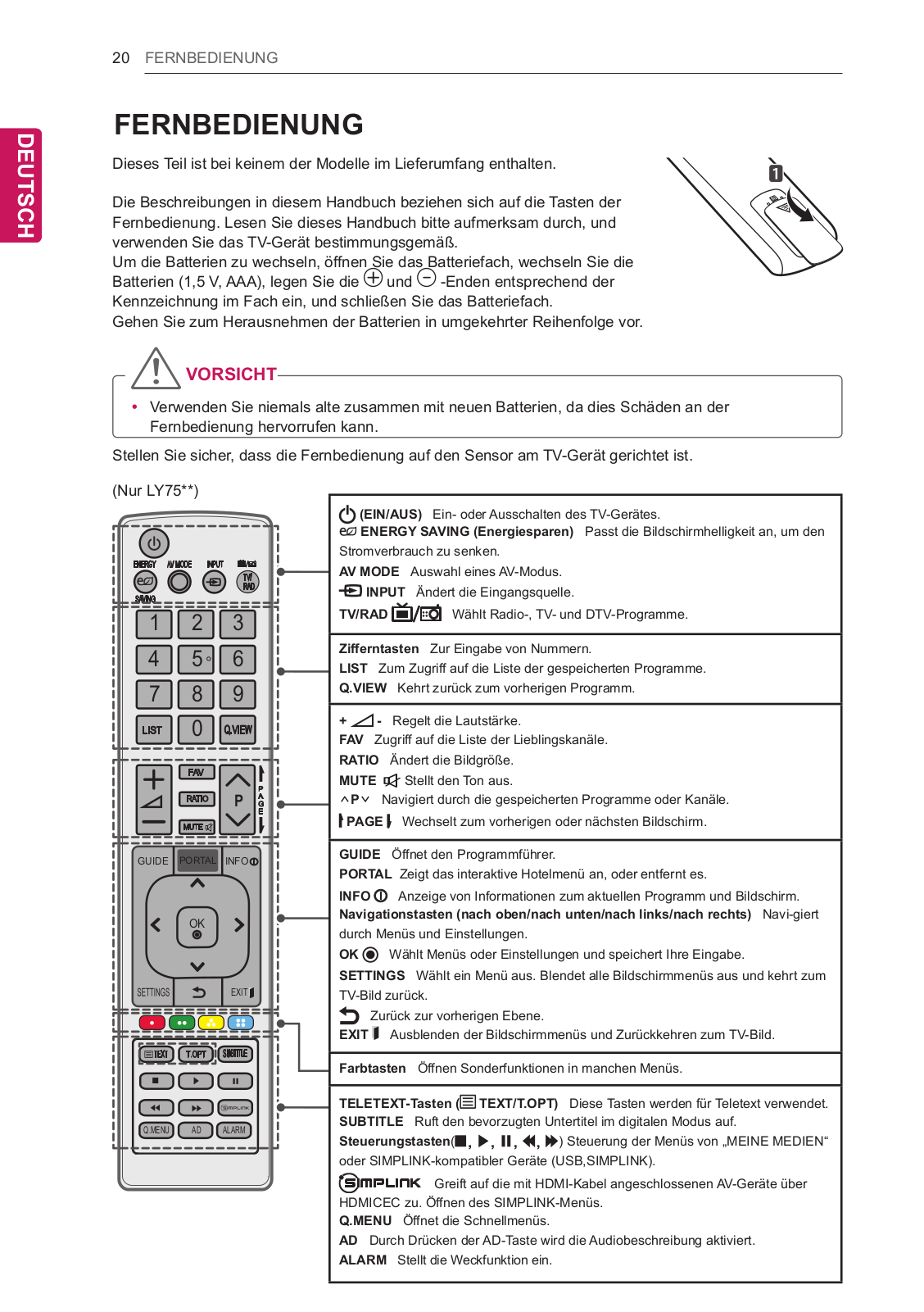

20FERNBEDIENUNG

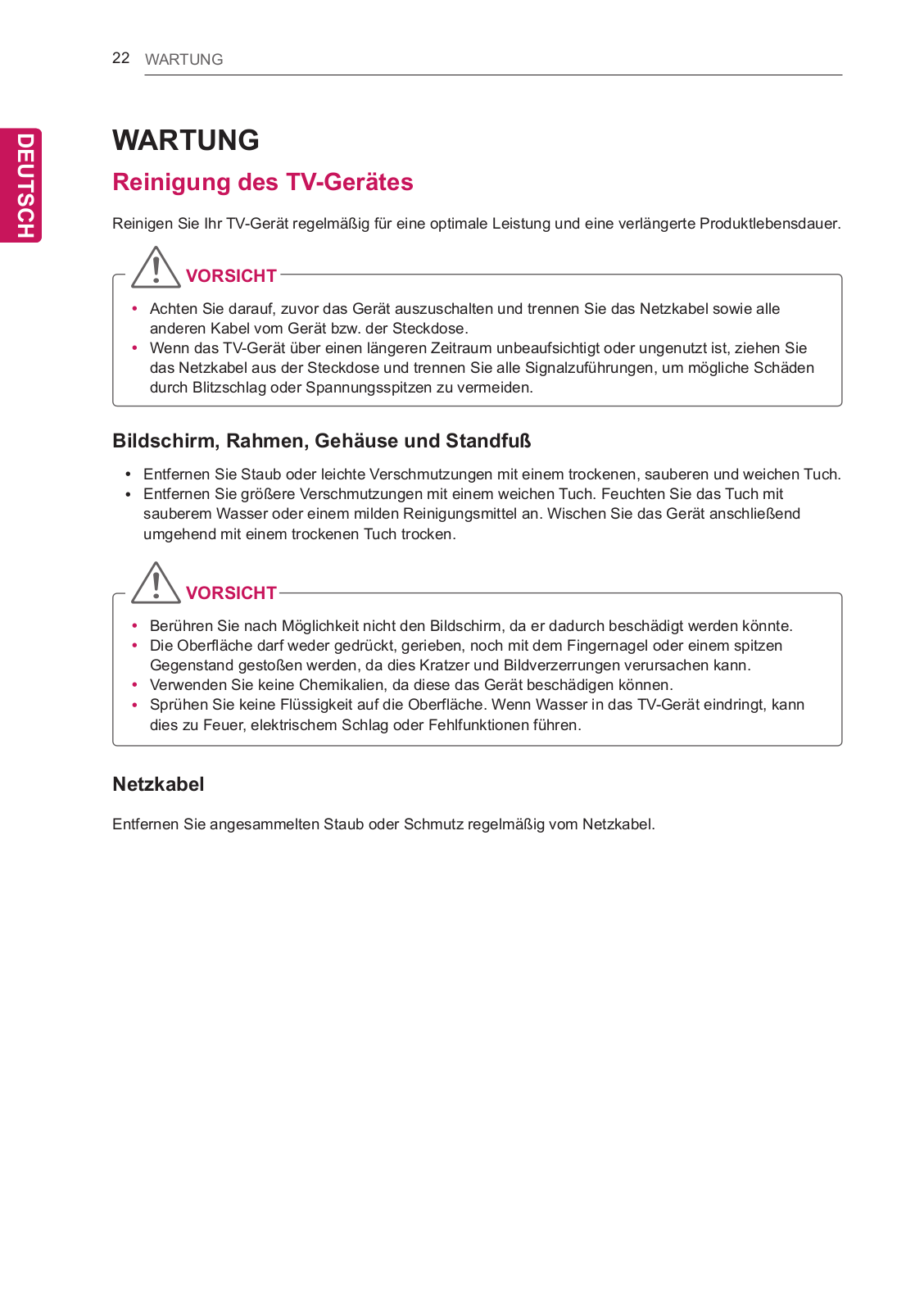

22 WARTUNG
22 Reinigung des TV-Gerätes
22- Bildschirm, Rahmen, Gehäuse und Standfuß
22- Netzkabel

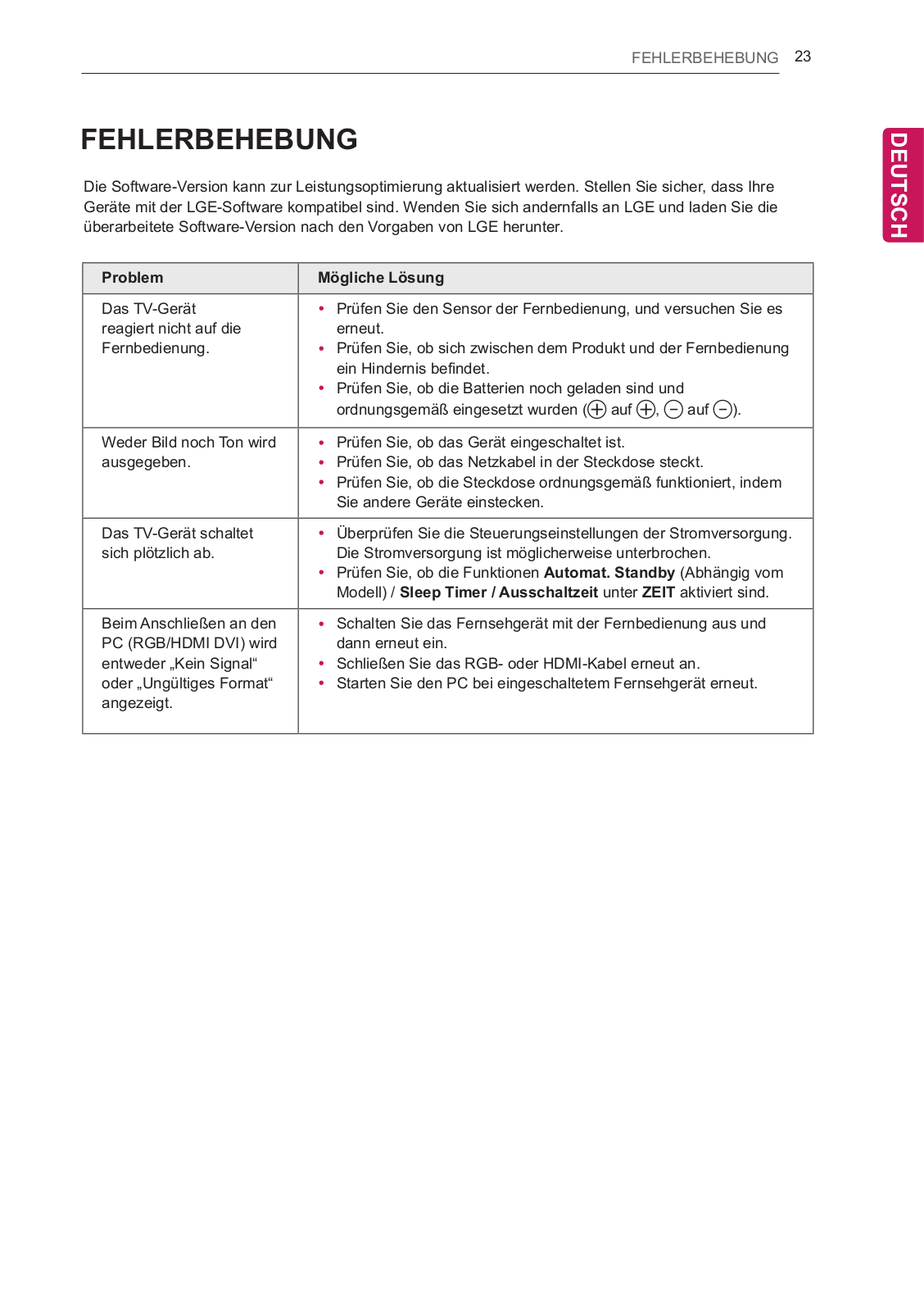

23FEHLERBEHEBUNG

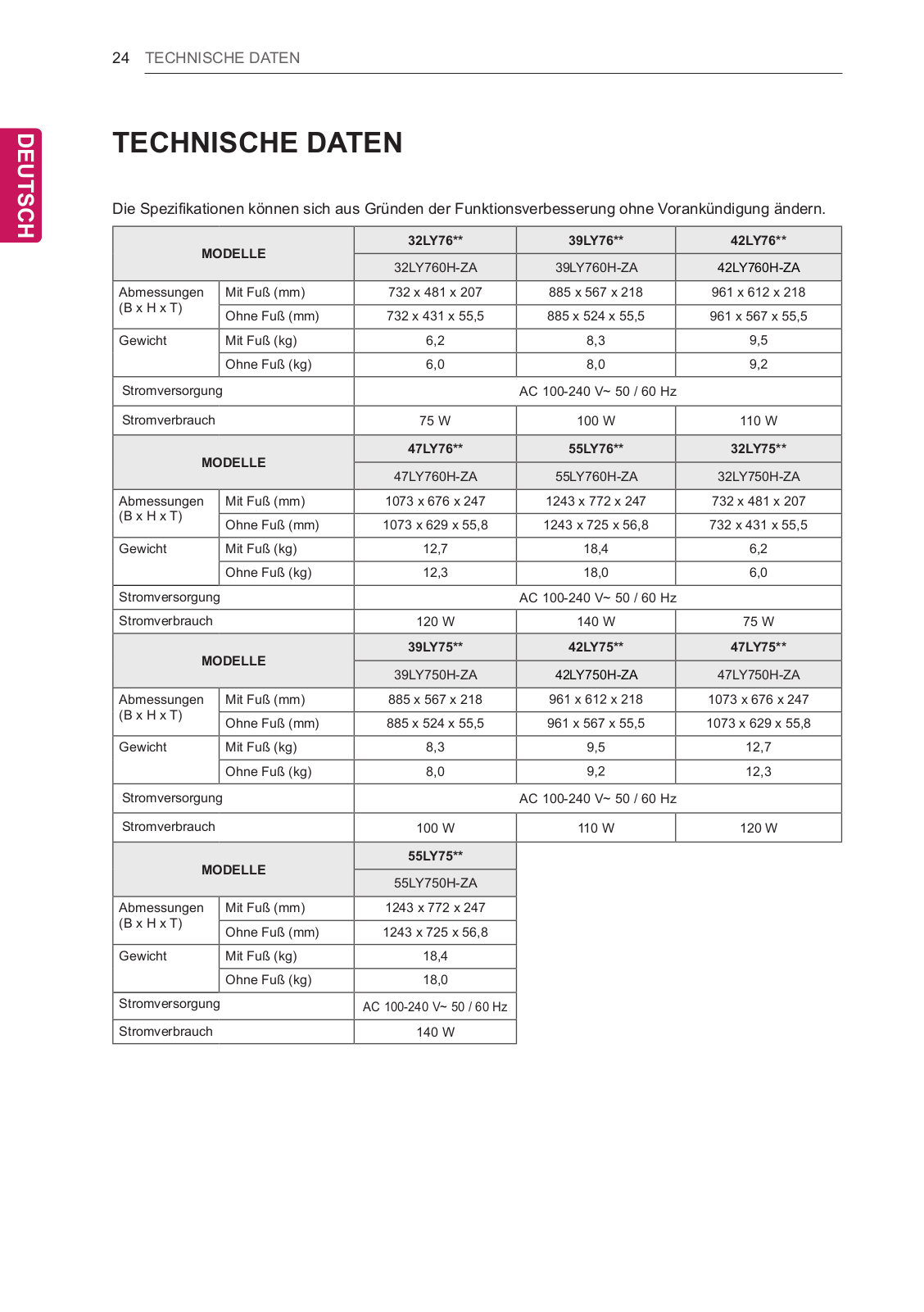

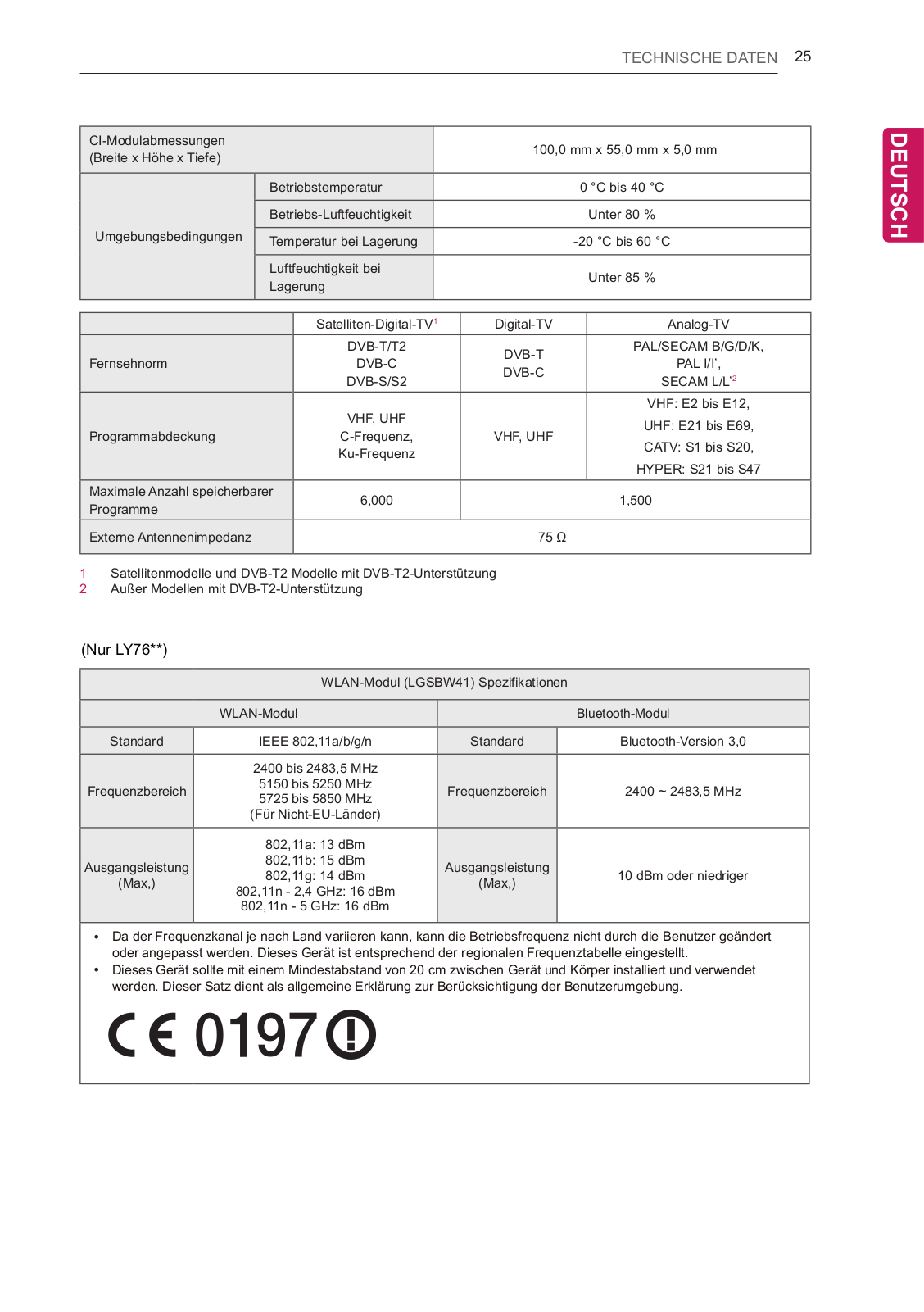

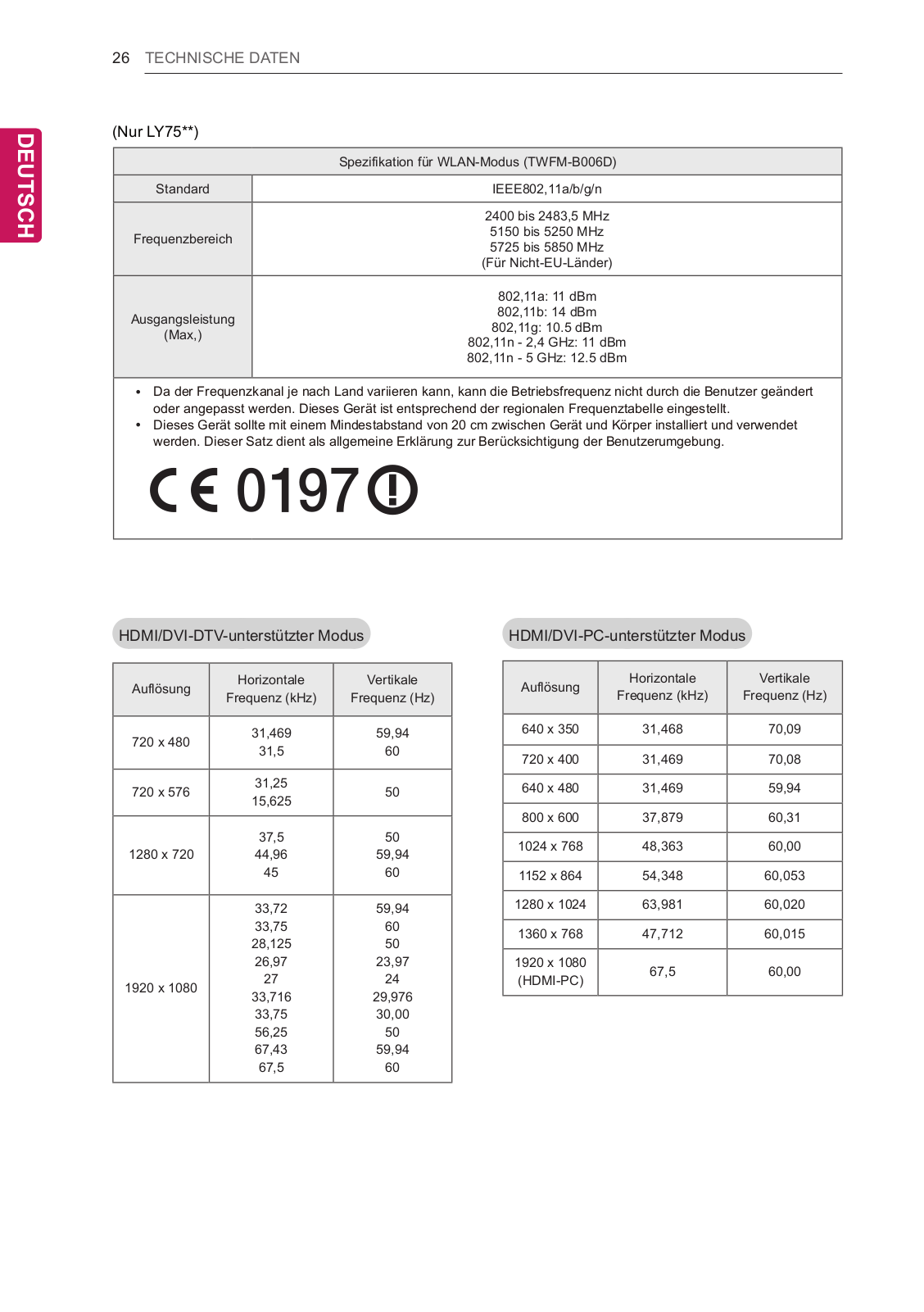

24TECHNISCHE DATEN

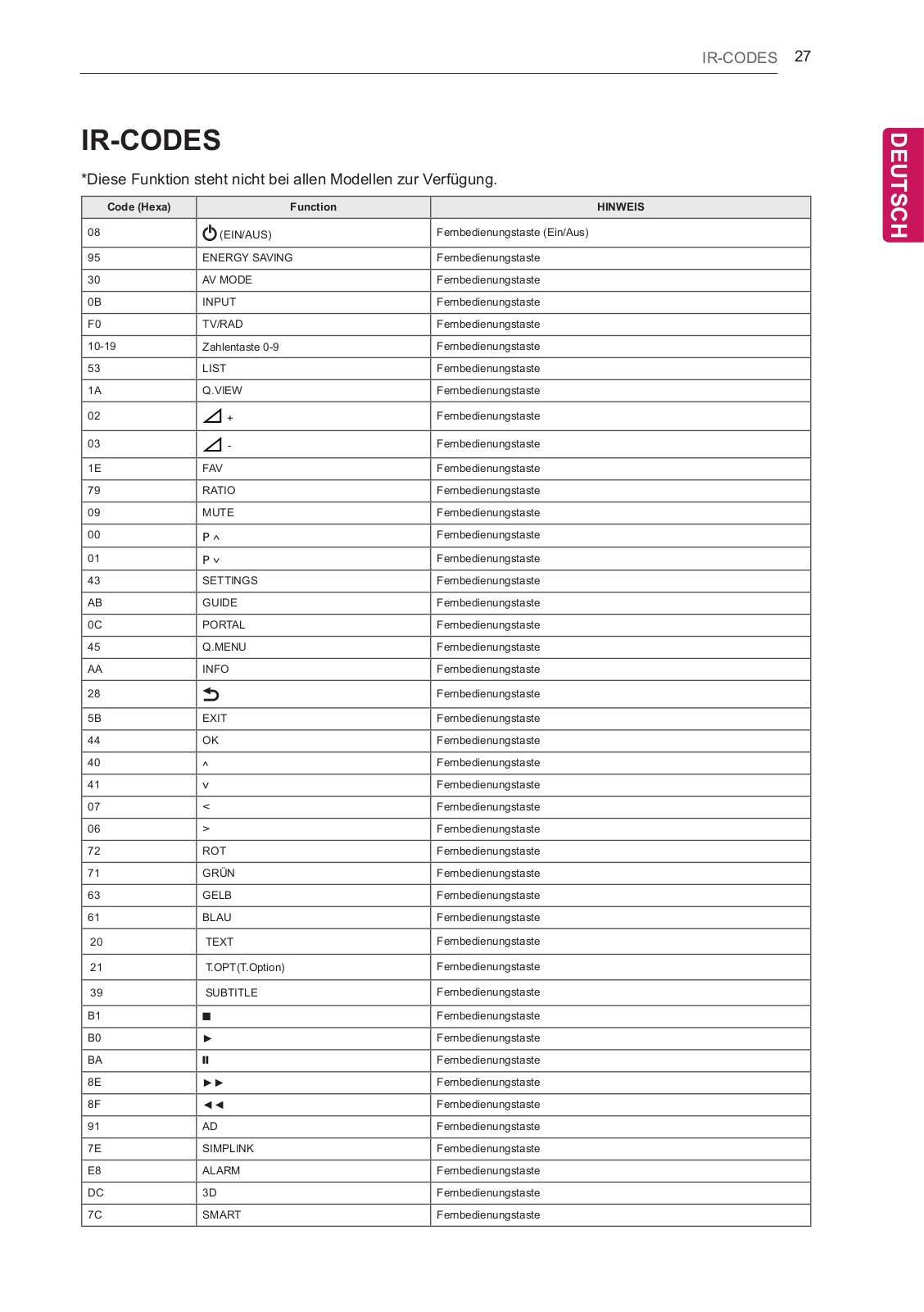

27IR-CODES

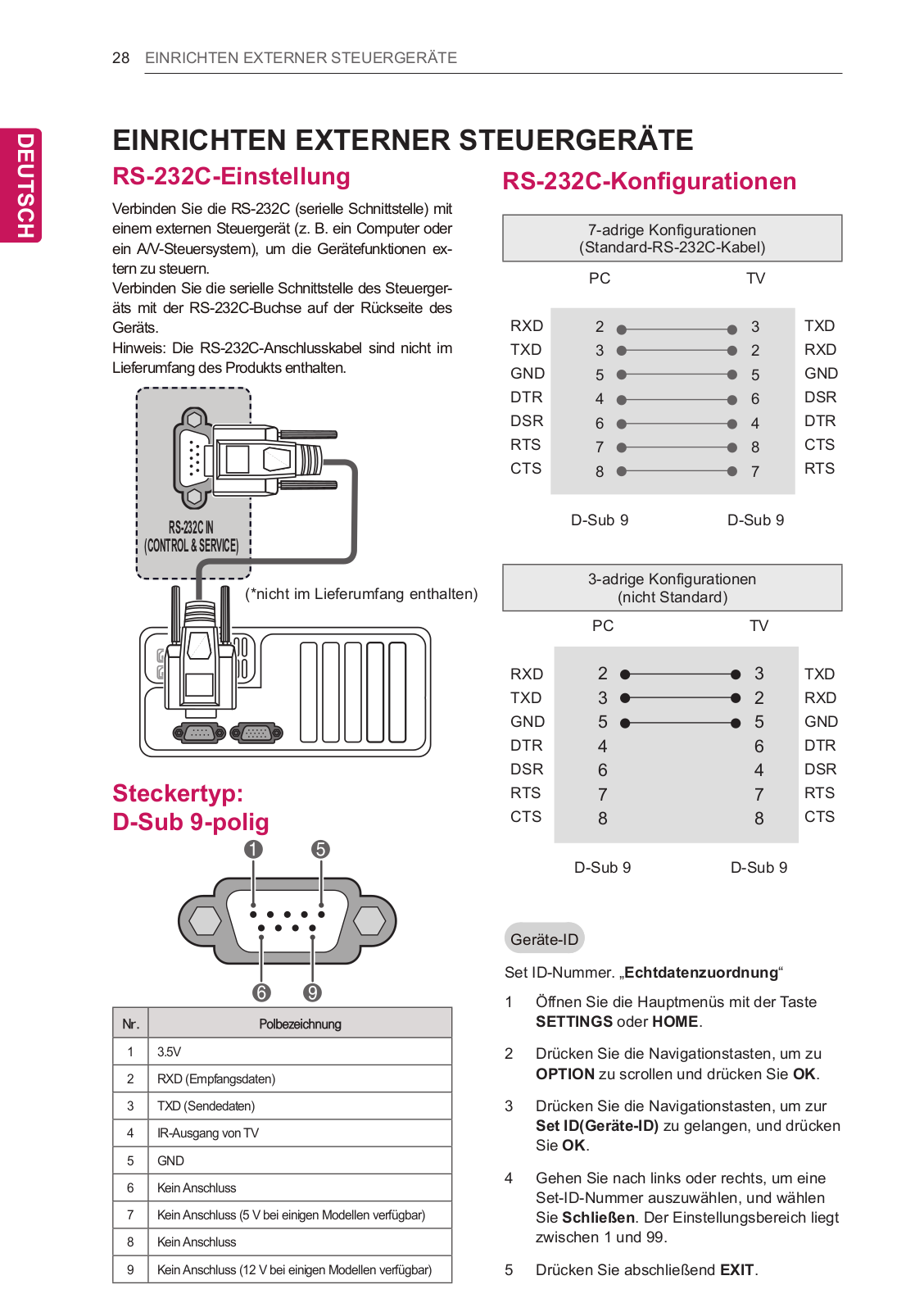

28EINRICHTEN EXTERNER STEUERGERÄTE
28 RS-232C-Einstellung
28Steckertyp:y D-Sub 9-polig
28RS-232C-Konfigurationen

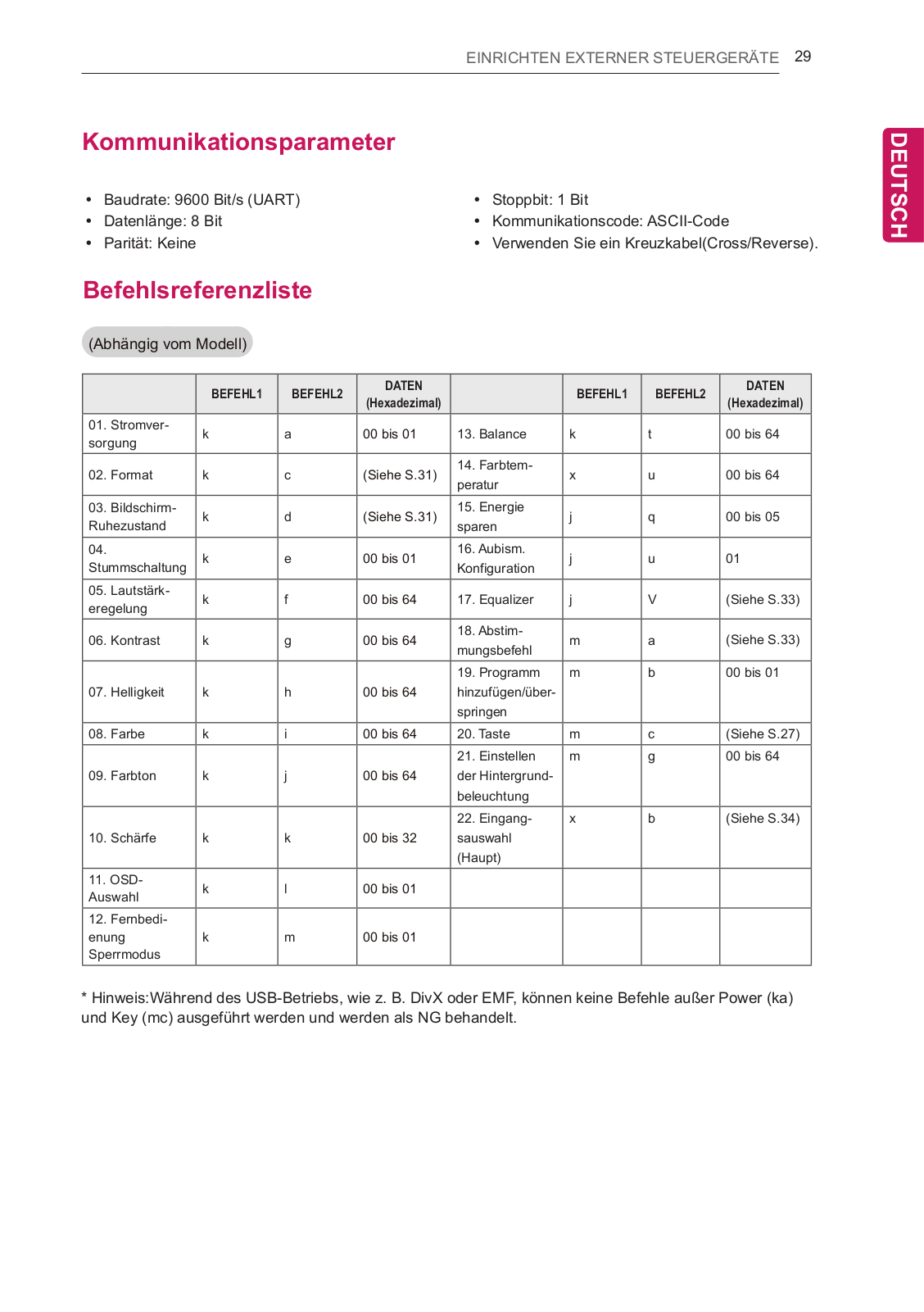

29Kommunikationsparameter

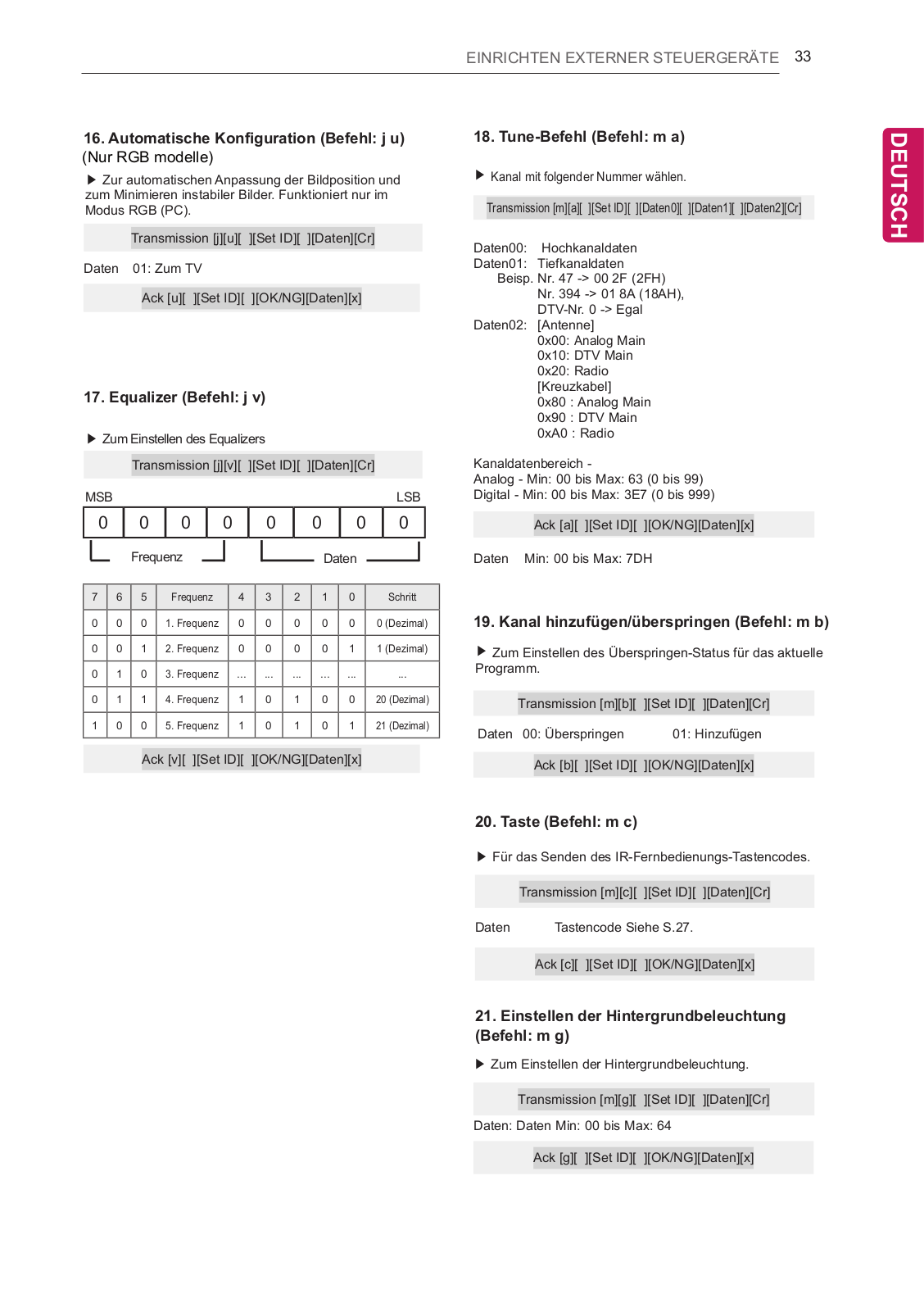

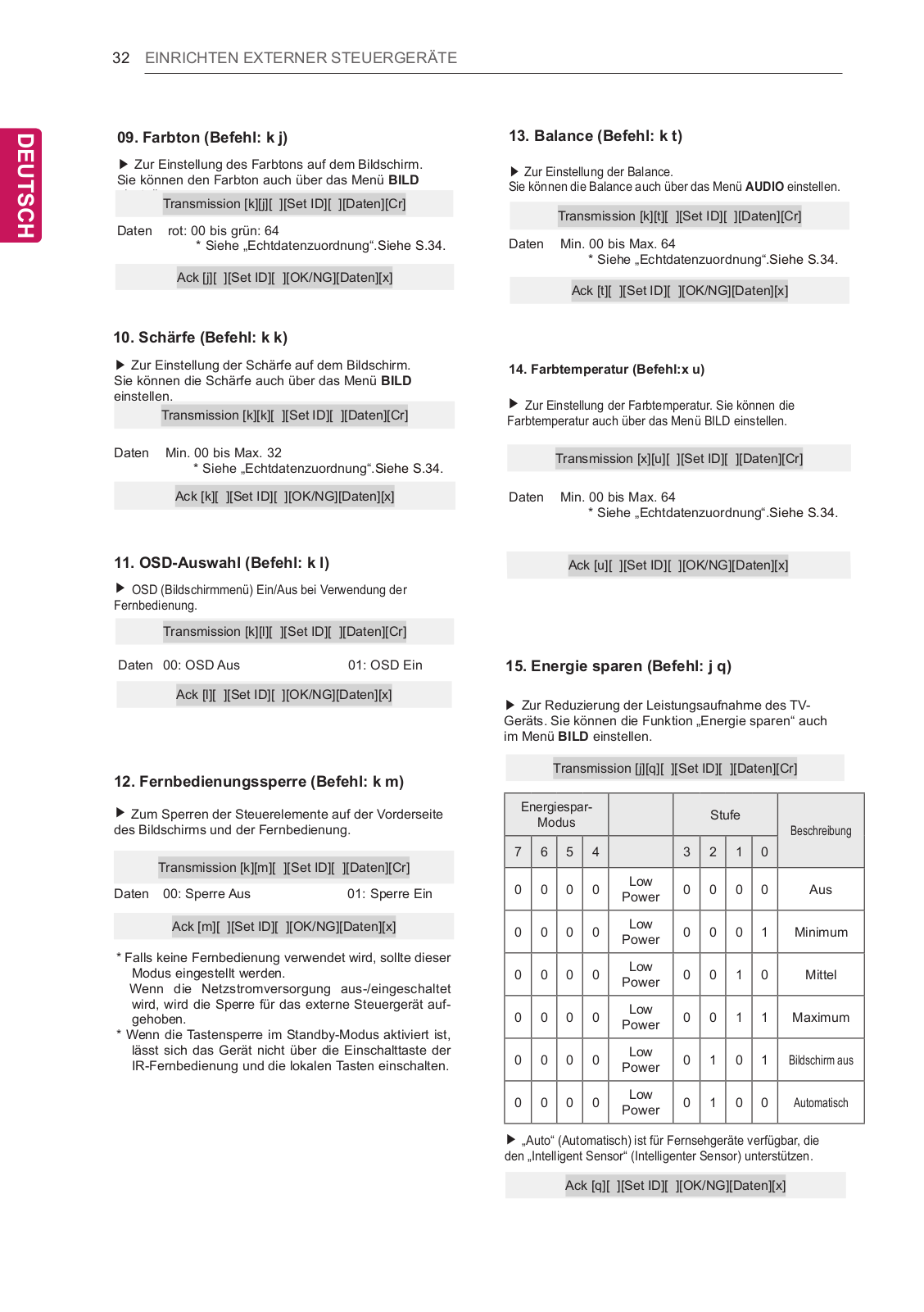

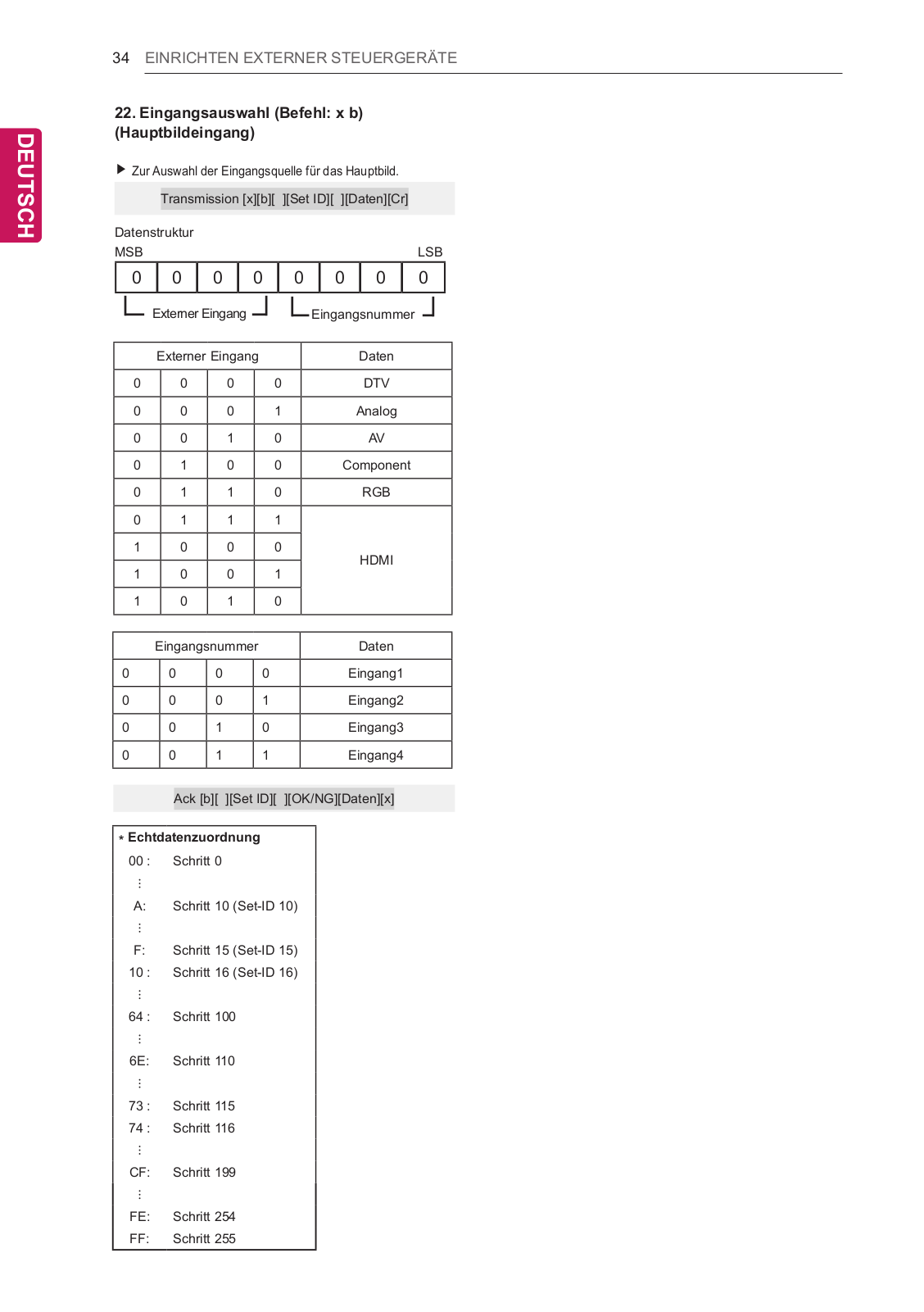

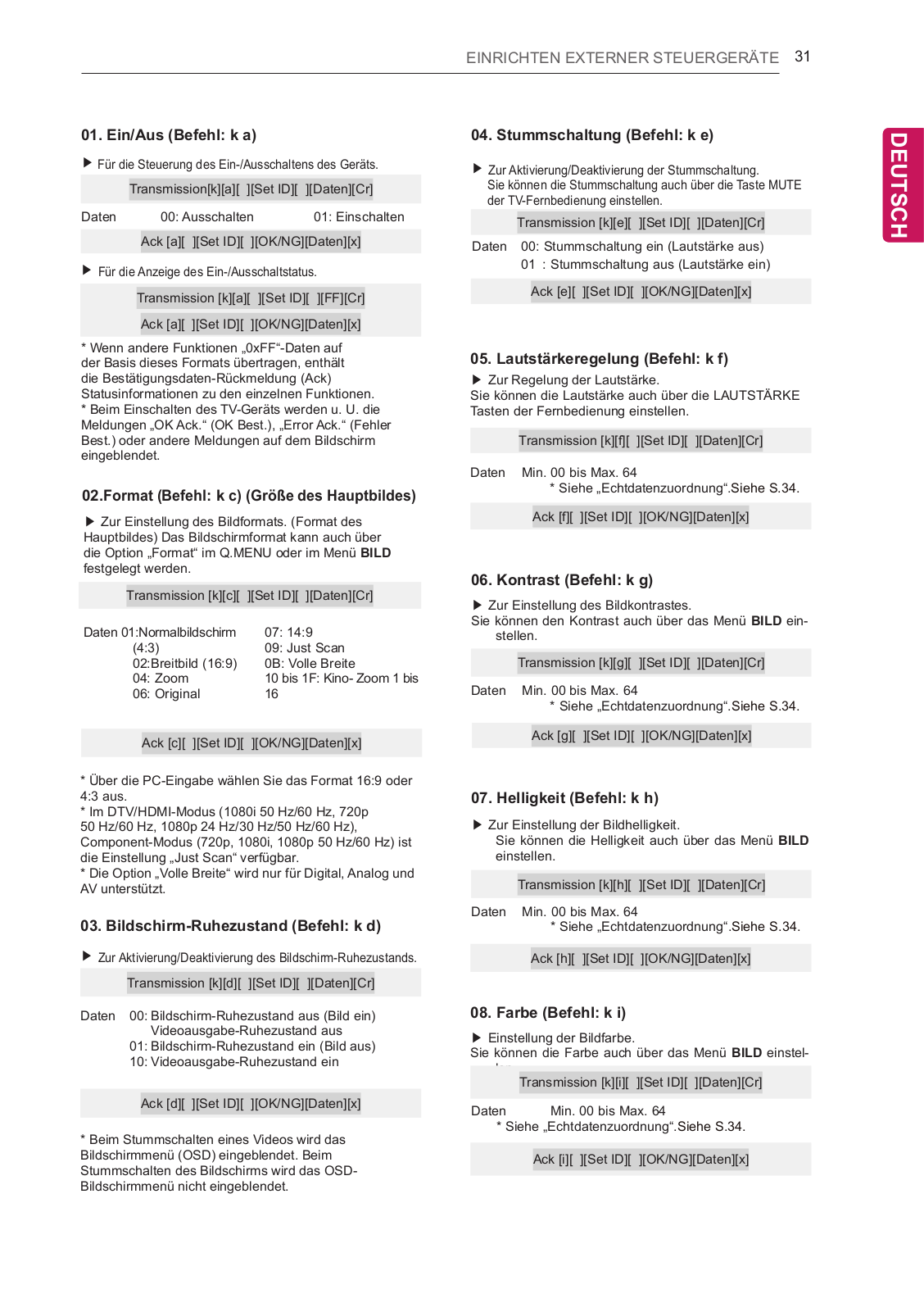

29Befehlsreferenzliste

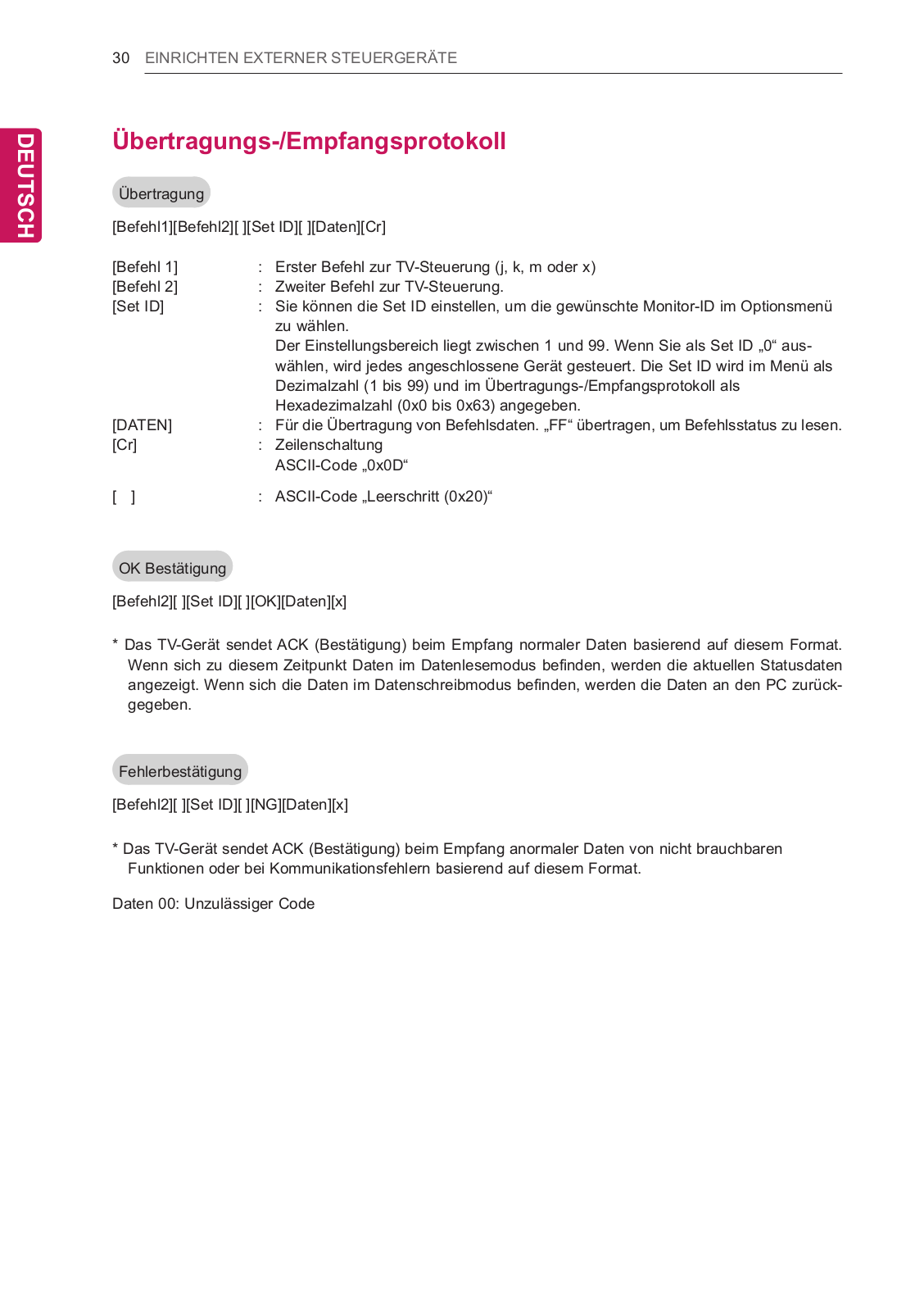

30Übertragungs-/Empfangsprotokoll
WARNUNG
yy Bei Nichtbeachtung drohen schwere Verletzungen, Unfälle und Tod.
VORSICHT
yy Bei Nichtbeachtung drohen leichte Verletzungen oder eine Beschädigung des Produkts.
HINWEIS
yy Der Hinweis hilft Ihnen dabei, das Produkt zu verstehen und sicher zu benutzen. Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie den Hinweis bitte aufmerksam durch.
LIZENZENy/yANMERKUNGyZUyOPENySOURCE-SOFTWARE 3
DieyunterstütztenyLizenzenysindyvonyModellyzuyModellyverschieden.yWeitereyInformationenyzuydenyLizenzeny erhaltenySieyunterywww.lg.com.
HergestelltyunteryLizenzyvonyDolbyyLaboratories. „Dolby“yundydasyDoppel-D-SymbolysindyWarenzeichenyvonyDolbyyLaboratories.
„DieyBegriffeyHDMIyundyHDMIyHigh-DefinitionyMultimediayInterfaceysowieydasy HDMI-LogoysindyMarkenyoderyeingetrageneyMarkenyvonyHDMIyLicensing,yLLCy inydenyVereinigtenyStaatenyundyanderenyLändern.“
INFOyÜBERyDIVX-VIDEO:yDivX®yistyeinydigitalesyVideoformatyvonyDivX,yLLC,y einem TochterunternehmenyderyRoviyCorporation.yDiesyistyeinyoffiziellesyDivXy Certified®-Gerät,ydasystrengenyTestsyunterzogenywurde,yumyzuygewährleisten,y
dassyDivX-Videosyabgespieltywerden.yWeitereyInformationenyundySoftwaretoolsy zuryKonvertierungyDeineryDateienyinyDivX-VideosyfindestyDuyaufydivx.com.
INFOyÜBERyDIVX-VIDEO-ON-DEMAND:yDiesesyDivXyCertified®-Geräty mussyregistriertysein,yumygekaufteyInhalteyausyDivXyVideo-on-Demandy(VOD)y wiedergebenyzuykönnen.yUmyDeinenyRegistriercodeyzuyerhalten,ymusstyDuy denyAbschnittyDivXyVODyimyEinstellungsmenüydesyGerätsysuchen.yWeiterey Informationenydazu,ywieyDuydieyRegistrierungyabschließt,yfindestyDuyaufyvod. divx.com.
„DivXyCertified®yzuryWiedergabeyvonyDivX®-VideosybisyzuyHDy1080p,y einschließlichyPremium-Inhalten.“
„DivX®,yDivXyCertified®ysowieydieyentsprechendenyLogosysindyMarkenydery RoviyCorporationyoderyihreryTochterunternehmenyundywerdenyunteryLizenzy verwendet.“
„GeschütztydurchyeinesyoderymehrereyderyfolgendenyUS-Patente: 7,295,673;y7,460,668;y7,515,710;y7,519,274”
InformationenyzuyDTS-PatentenyfiyndenySieyunteryhttp://patents.dts.com. HergestelltyunteryLizenzyvonyDTSyLicensingyLimited. DTS,ydasySymbolysowieyDTSyzusammenymitydemySymbolysindyeingetrageney Marken,yundyDTSy2.0yChannelyistyeineyMarkeyvonyDTS,yInc.y©yDTS,yInc.yAlley Rechteyvorbehalten. Legtyfest,ynachyAblaufywelcheryZeitdauerysichydasyTV-Gerätyausschaltet.
DenyQuellcodeyunteryGPL,yLGPL,yMPLysowieyweitereyOpen-Source-Lizenzen,yderyinydiesemyProdukty enthaltenyist,ykönnenySieyunteryhttp://opensource.lge.comyherunterladen. NebenydemyQuellcodeystehenydortynochyalleyLizenzbedingungen,yaufydieyverwiesenywird,y GarantieausschlüsseysowieyUrheberrechtshinweiseyzumyDownloadybereit. LGyElectronicsystelltyIhnenygegenyeineyGebühry(füryDistribution,yMedien,yVersandyundyVerwaltung)yauchy denyQuellcodeyaufyCD-ROMybereit.yWendenySieysichyperyE-MailyanyLGyElectronics:yopensource@lge.com.y DiesesyAngebotyistydreiy(3)yJahreyabyKaufdatumydesyProduktsygültig.
<![endif]>DEUTSCHENG
<![endif]>DEUTSCHENG
4HERSTELLEN VON VERBINDUNGEN
HINWEIS
yy Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
yy Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden.
yy Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.
yy Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
yy Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.
yy Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird.
Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät
VORSICHT
yy Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.
yy Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt. yy Einige Modelle besitzen einen dünnen Film auf dem Display, der nicht entfernt werden darf.
HINWEIS
yy Die im Lieferumfang enthaltenen Artikel sind modellabhängig.
yy Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.
yy Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.
|
B |
B |
|
< |
|
|
|
|
|
|
*A = 10 mm |
|
|
< |
A |
|
*B = 18 mm |
|
A |
HERSTELLEN VON VERBINDUNGEN 5
Fernbedienung und Batterien (AAA)
Kabelhalter
(Abhängig vom Modell)
Schrauben für Standfuß
4 Stk, M4 x L14 (Außer bei 32LY76**, 32LY75**)
Kabelclips
2 Stk
Benutzerhandbuch
Netzkabel
(Abhängig vom Modell)
Schrauben für Standfuß
4 Stk, M4 x L20 (Nur 32LY76**, 32LY75**)
Distanzstücke für Wandmontage
2 Stk
(Nur 42LY76**, 42LY75**)
|
|
|
|
Dual Lock™ |
|
|
|
|
|
|
|
|
|
|
Standfüße |
|
|
(Abhängig vom Modell) |
|
|
|
|||
|
|
|
|
|
Optional erhältlich
Sonderzubehör kann zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird. Erwerben können Sie diese Artikel bei Ihrem Händler.
Diese Geräte sind nur mit bestimmten Modellen kompatibel.
LG Audiogerät |
Magic-Fernbedienung |
LED Clock |
|
AN-MR300 (Nur LY75**) |
LEC-003 |
|
AN-MR500 (Nur LY76**) |
|
Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.
<![endif]>DEUTSCHENG
<![endif]>DEUTSCHENG
6HERSTELLEN VON VERBINDUNGEN
Bildschirm
Lautsprecher
Fernbedienungssensor
Betriebsanzeige
Joystick-Taste
(* Diese Taste befindet sich unten am Bildschirm.)
HINWEIS
yy Sie können das LG Leuchtlogo oder die Betriebsanzeigeleuchte über OPTION in den Hauptmenüs einund ausschalten.
HERSTELLEN VON VERBINDUNGEN 7
Sie können die TV-Funktionen verwenden, indem Sie die Joystick-Taste drücken und nach oben, unten, rechts oder links bewegen.
Grundfunktionen
Einschalten
Ausschalten
Lautstärkeregelung
Programmauswahl
HINWEIS
Drücken Sie bei ausgeschaltetem Fernsehgerät einmal kurz auf die Joystick-Taste und lassen Sie sie dann wieder los.
Drücken Sie bei eingeschaltetem Fernsehgerät für ein paar Sekunden einmal auf die Joystick-Taste und lassen Sie sie dann wieder los.
Sie können die Lautstärke regeln, indem Sie die Joystick-Taste nach rechts oder links bewegen.
Sie können durch die gespeicherten Programme navigieren, indem Sie die Joystick-Taste nach oben oder unten bewegen.
yy Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unten, links oder rechts bewegen. Wenn Sie die Joystick-Taste zuerst drücken, können Sie die Lautstärke und die gespeicherten Programme nicht mehr anpassen.
|
Einstellen des Menüs |
|
|
|
|
|
|
(Nur LY76**) |
|
|
|
|
|||
Drücken Sie bei |
|
|
die Joystick-Taste einmal. |
||||
Sie können die |
, |
, ) einstellen, indem Sie die Joystick-Taste nach oben, unten, |
|||||
rechts oder links bewegen. |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TV-Gerät |
Schaltet das Gerät aus. |
|
|
|
|
|
|
ausschalten |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Einstellungen |
Öffnet das Hauptmenü. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Eingangsliste |
Ändert die Eingangsquelle. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Schließen |
Blendet die Bildschirmmenüs aus und kehren |
|
|
|
|
|
|
zum TV-Bild zurück. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
<![endif]>DEUTSCHENG
<![endif]>DEUTSCHENG
8 HERSTELLEN VON VERBINDUNGEN
Anheben und Bewegen des |
yy Große TV-Geräte sollten stets von |
|
TV-Geräts |
||
mindestens 2 Personen transportiert werden. |
||
Lesen Sie folgende Hinweise, bevor Sie das TV- |
yy Wenn das TV-Gerät von Hand transportiert |
|
wird, halten Sie es wie in der folgenden |
||
Gerät bewegen oder anheben, um Kratzer oder |
Abbildung gezeigt.y |
|
Beschädigungen am TV-Gerät zu verhindern und |
|
|
um einen sicheren Transport unabhängig von Typ |
|
|
und Größe zu gewährleisten. |
|
VORSICHT
yy Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.
yy Es wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren.
yy Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben.
yy Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen abgewendet ist, um Beschädigungen zu vermeiden.y
yy Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.
yy Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechts.
yy Üben Sie keinen übermäßigen Druck auf den Gehäuserahmen aus, da dies zur
Beschädigung des Bildschirms führen kann.
yy Halten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder am autsprechergrill fest.y
HERSTELLEN VON VERBINDUNGEN 9
* Ihr TV-Gerät kann von der Abbildung abweichen.
1
2
A Standfüß
y
(Außer bei 32LY76**, 32LY75**)
y M4 x L20
4 Stk (Nur
32LY76**, 32LY75**)
|
VORSICHT |
B Standfüß |
yy Wenn Sie den Ständer am TV-Gerät |
|
anbringen, legen Sie den Bildschirm |
|
nach unten gerichtet auf einen Tisch oder |
|
eine andere flache Oberfläche mit einer |
|
weichen Unterlage, um den Bildschirm |
|
vor Verkratzen zu schützen. |
<![endif]>DEUTSCHENG
<![endif]>DEUTSCHENG
10 HERSTELLEN VON VERBINDUNGEN
* Ihr TV-Gerät kann von der Abbildung abweichen.
1Bündeln Sie die Kabel, und binden Sie sie mit dem Kabelhalter und den Kabelclip zusammen.
2Befestigen Sie die Kabelclip sorgfältig am Fernsehgerät.
Kabelhalter
Kabelclip
VORSICHT
yy Halten Sie das TV-Gerät beim Transport nicht am Kabelhalter und Netzkabelhalter fest, da diese brechen und Verletzungen sowie Beschädigungen am TV-Gerät verursachen können.
|
|
HERSTELLEN VON VERBINDUNGEN 11 |
|||
|
|
|
|
|
|
Montage auf einem Tisch |
|
||||
|
Befestigen des TV-Gerätes an einer Wand |
|
|||
1 Heben Sie das TV-Gerät an, und kippen Sie |
(Diese Funktion der Kippsicherung steht nicht bei |
||||
allen Modellen zur Verfügung.) |
|||||
es auf einem Tisch in die aufrechte Position. |
|||||
|
|
|
|
||
- Lassen Sie (mindestens) 10 cm Platz |
|
|
|
|
|
zur Wand, um eine gute Belüftung zu |
|
|
|
|
|
gewährleisten. |
|
|
|
|
|
10 cm |
|
|
cm |
|
10 cm |
10 |
|
10 cm |
||
|
2Schließen Sie das Netzkabel an eine Steckdose an.
VORSICHT
yy Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen könnte.
BEFESTIGUNG DES TV-GERÄTAN EINEM TISCH
(Diese Funktion steht nicht bei allen Modellen zur Verfügung.)
Der Anschluss des KensingtonSicherheitssystems befindet sich an der Rückseite des TV-Gerätes. Weitere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des KensingtonSicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com.
Schließen Sie das Kabel des Kensington Sicherheitssystems einem Tisch an.
1Setzen Sie die Ringschrauben oder TVHalterungen und Schrauben an der Rückseite des TV-Gerätes ein, und befestigen Sie sie.
-- Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind, entfernen Sie zunächst die Schrauben.
2Montieren Sie die Wandhalterungen mit den Schrauben an der Wand.y
Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des
TV-Gerätes ab.
3Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil.y
Achten Sie darauf, dass das Seil horizontal
.
VORSICHT
yy Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen.
HINWEIS
yy Verwenden Sie eine Haltevorrichtung oder einen Schrank, der stabil und groß genug ist, um das TV-Gerät sicher abzustützen.
yy Halterungen, Seile und anderes Befestigungsmaterial gehören nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehör an Ihren Fachhändler.
