BENUTZERHANDBUCH
LED TV*
*LG LED TV verwendet LCD-Bildschirm mit LED-Beleuchtung
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf.
LN54**
LP36**
LP63**
LP86**
LA62**
www.lg.com
<![endif]>DEUTSCHENG
2INHALTSVERZEICHNIS
INHALTSVERZEICHNIS |
|
Netzwerkverbindung |
|||
3 |
LIZENZEN |
|
26 |
-WLAN Netzwerkverbindung |
|
26 |
LED-Uhr-Anschluss |
||||
3 |
ANMERKUNG ZU OPEN |
27 |

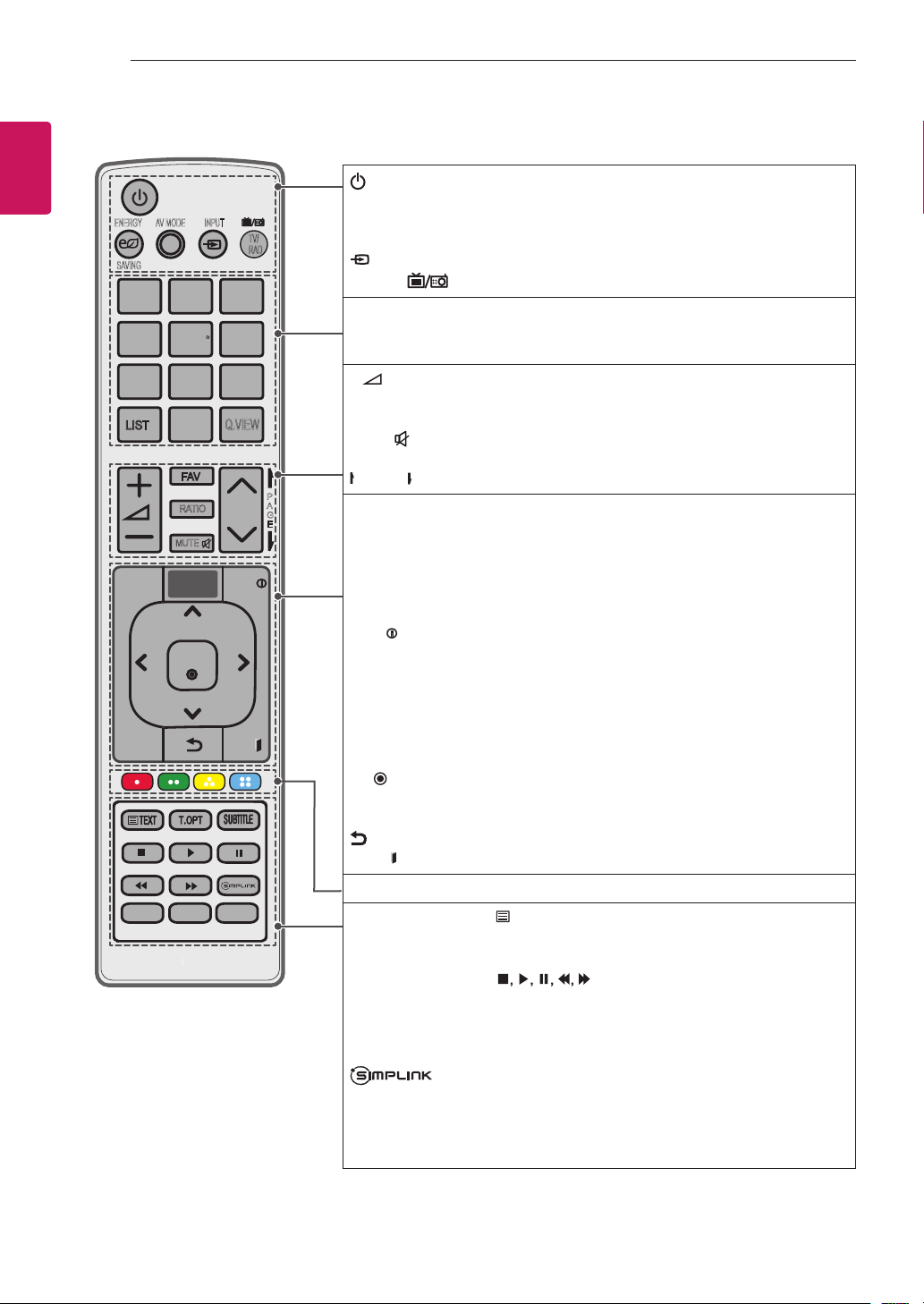

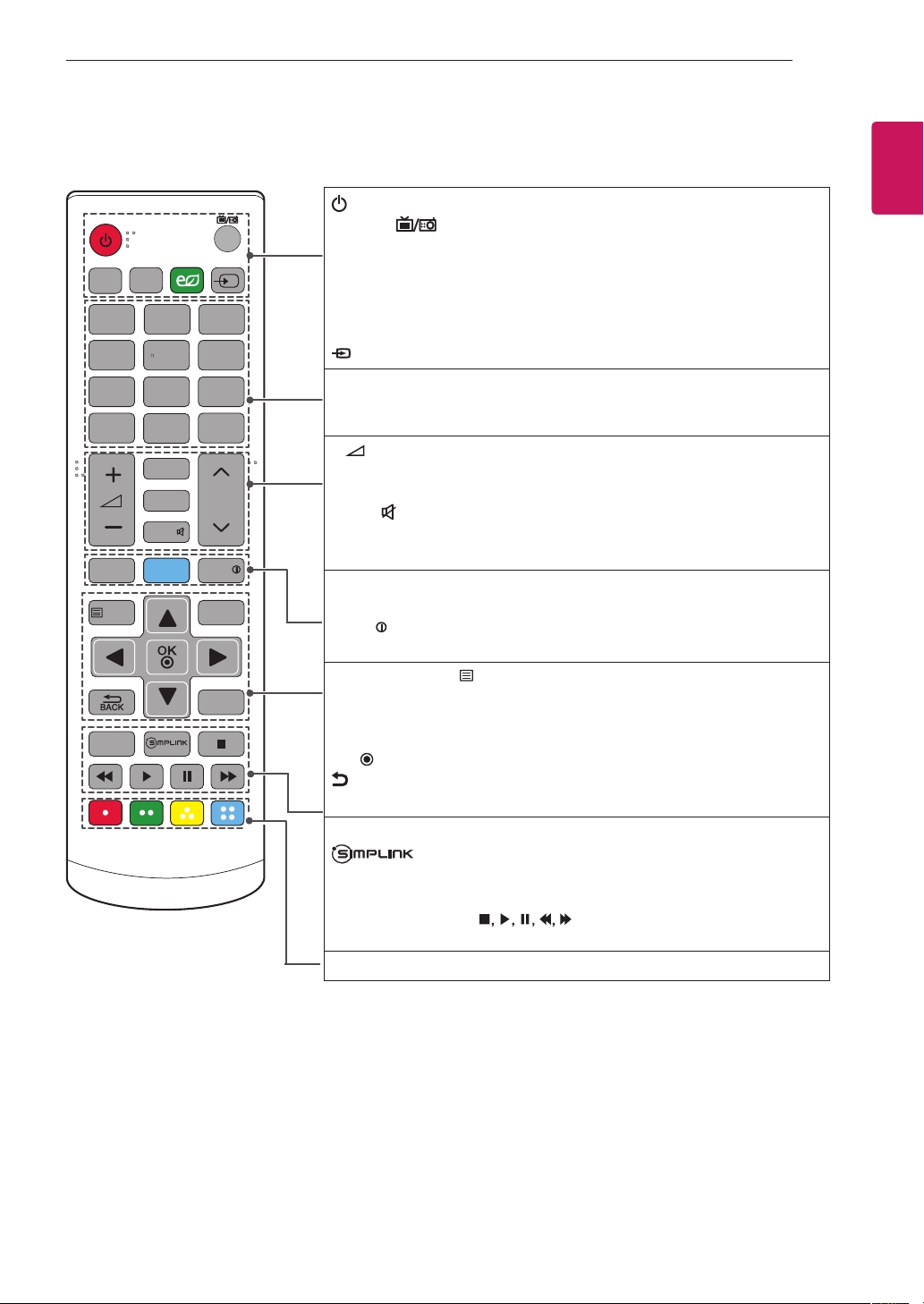

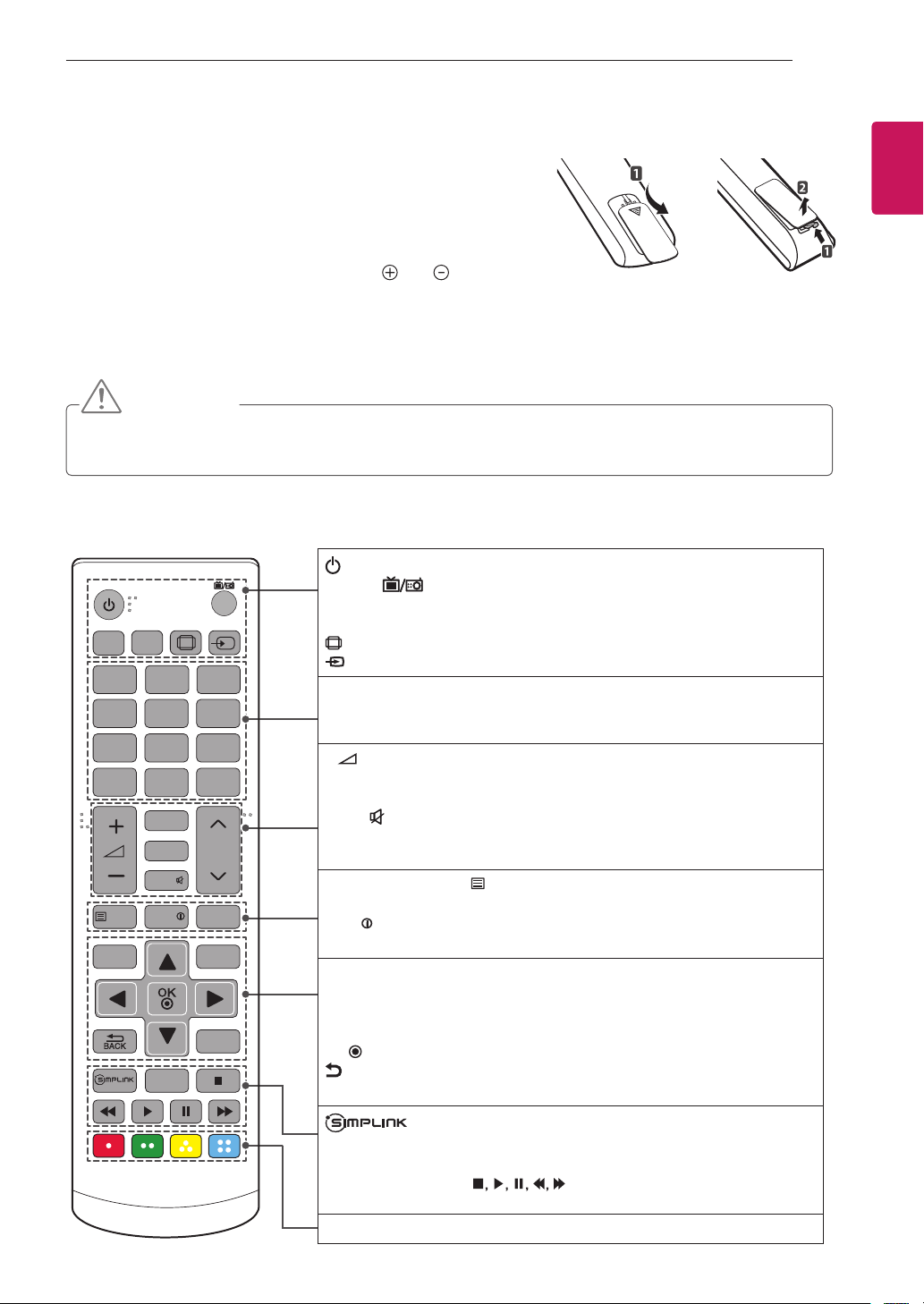

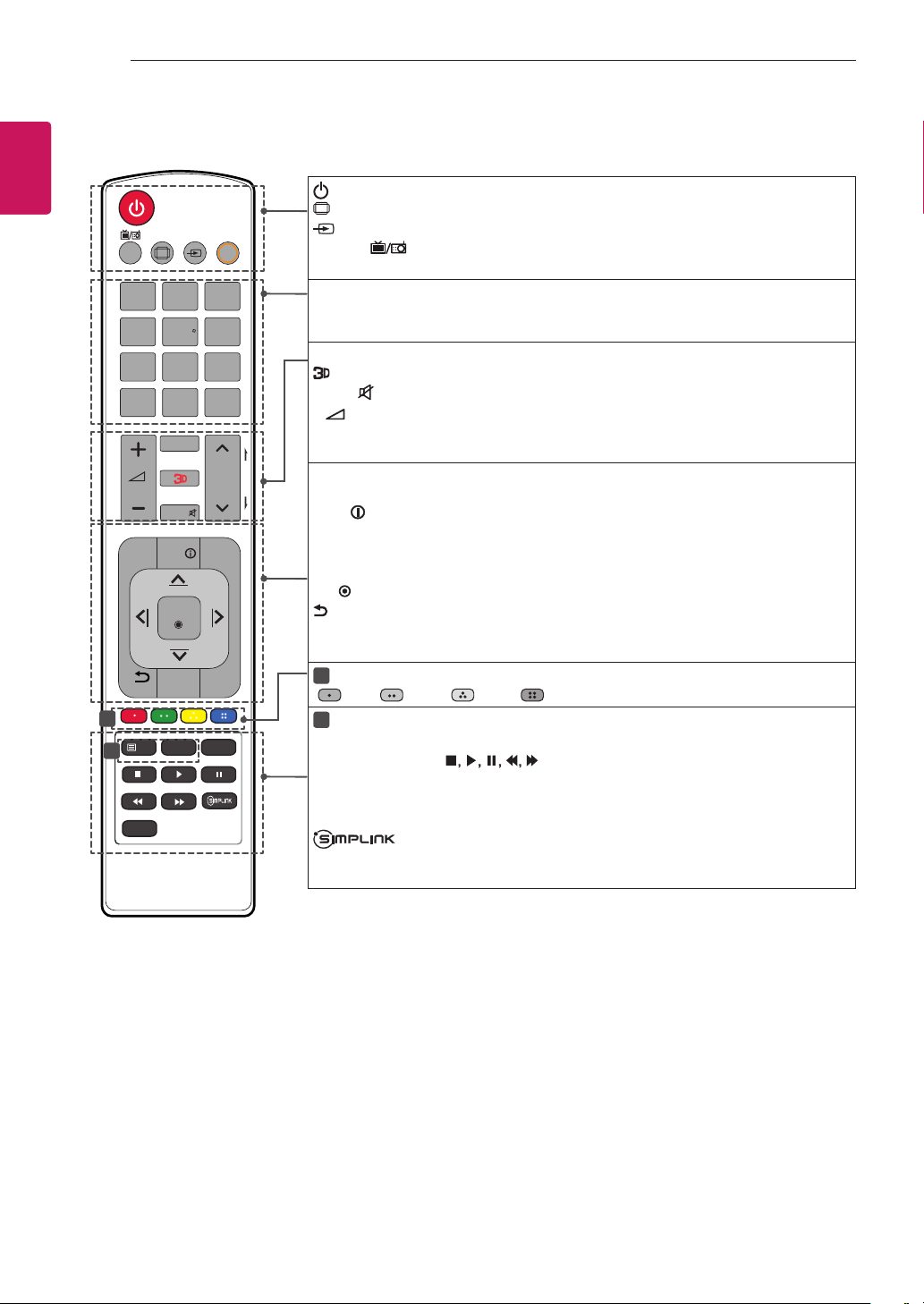

FERNBEDIENUNG |
||
|
|
||||
|
SOURCE-SOFTWARE |
31 |
WARTUNG |
||
|
|
|
|||
4 |
SICHERHEITSHINWEISE |
31 |
Reinigung des TV-Gerätes |
||
|
|
|
31 |
-Bildschirm, Rahmen, Gehäuse |
|
4 |
-Wiedergabe von 3D-Material |
||||
|
und Standfuß |
||||
|
(Nur 3D-Modelle) |
|
|||
|
31 |
-Netzkabel |
|||
|
|
|
6INSTALLATIONSVERFAHREN
6MONTAGE UND VORBEREITUNG
6Auspacken
8 Separat erhältlich
9Parts and buttons
10Anheben und Bewegen des TVGeräts
11Einrichten des TV-Geräts
11-Anbringen des Standfußes
12-Montage auf einem Tisch

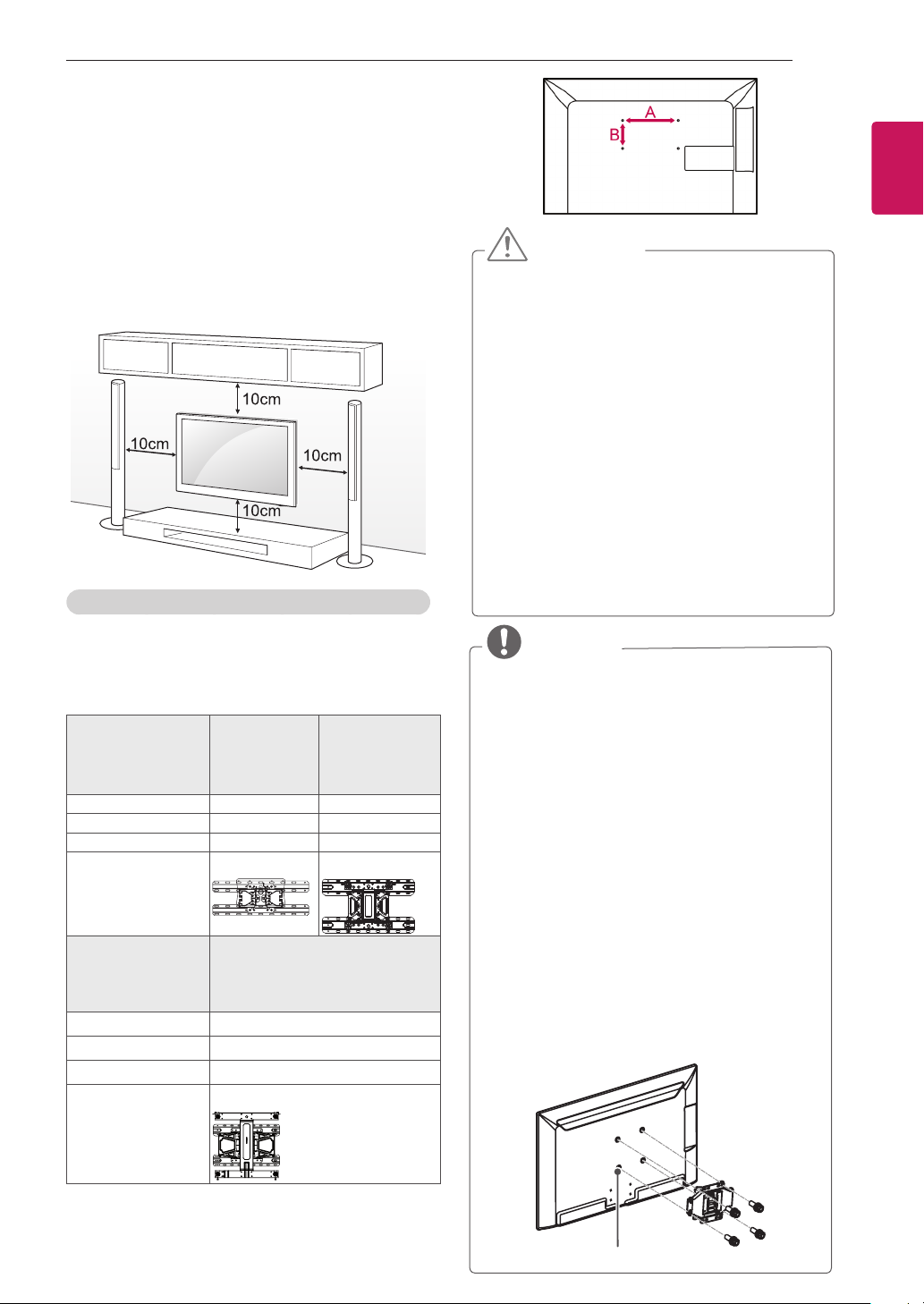

15-Wandmontage

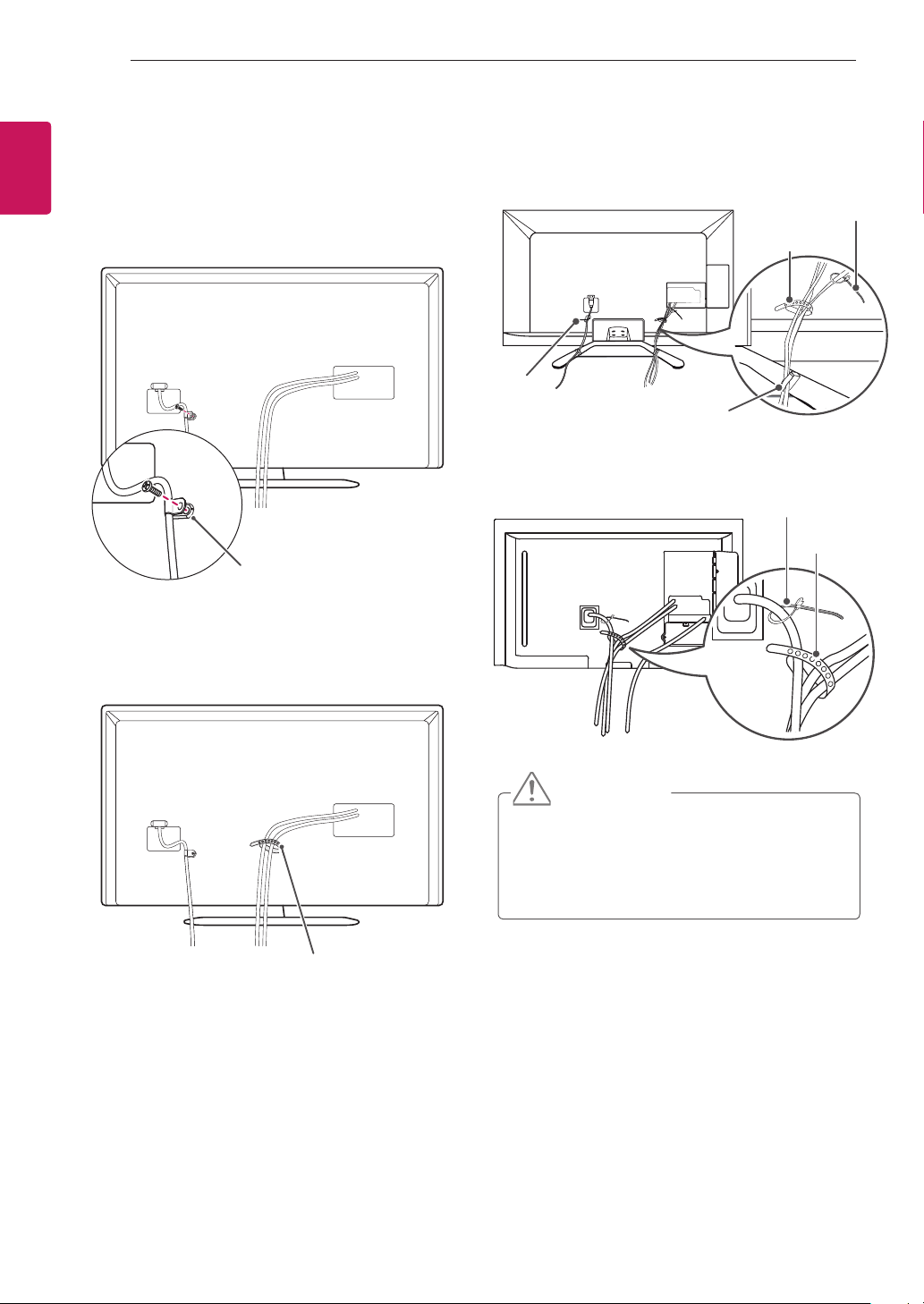

16-Sauberes Verlegen der Kabel
17-So verwenden Sie Dual Lock™
18HERSTELLEN VON VERBINDUNGEN

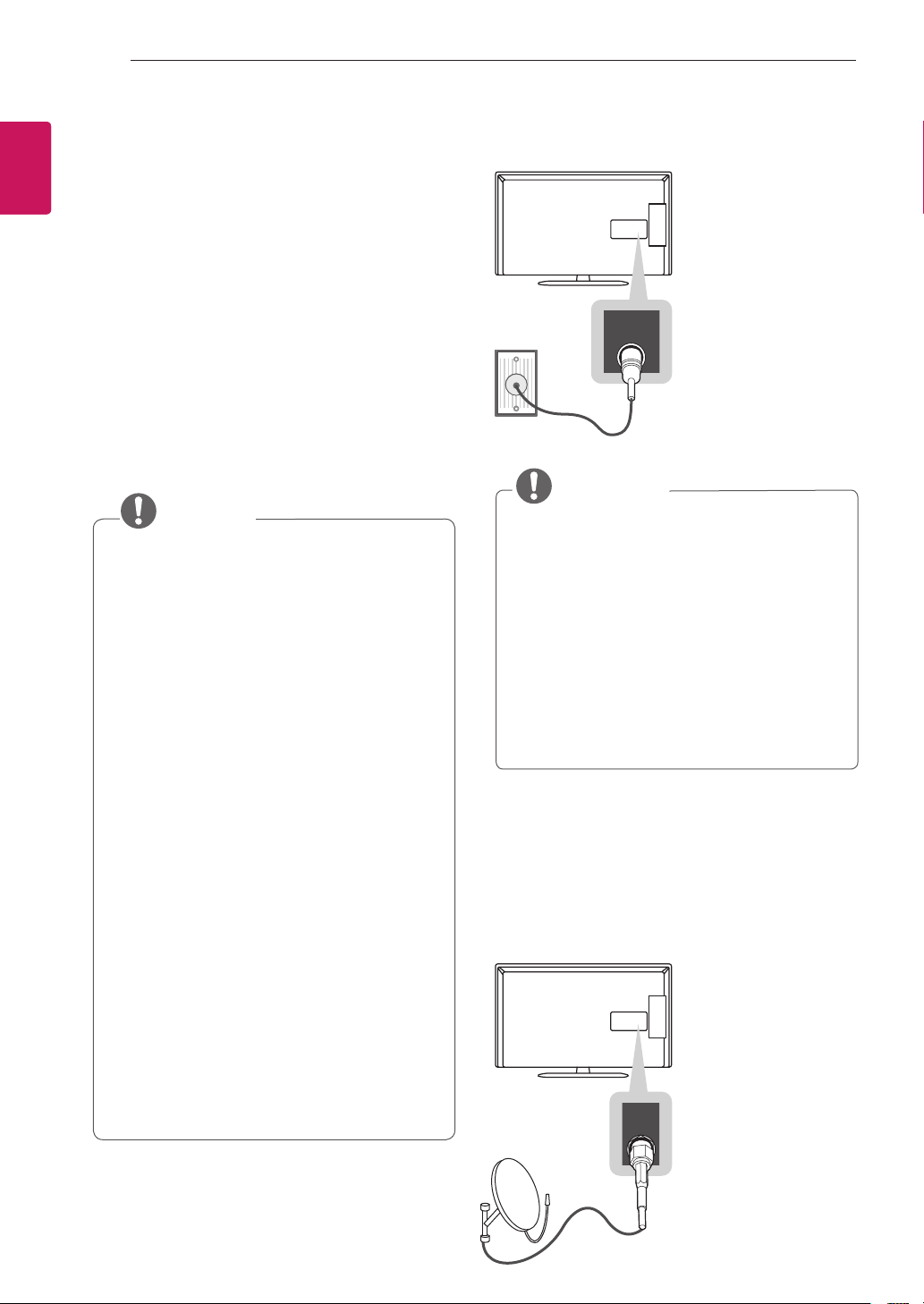

18Anschließen einer Antenne
18Anschließen mit einer Satellitenschüssel

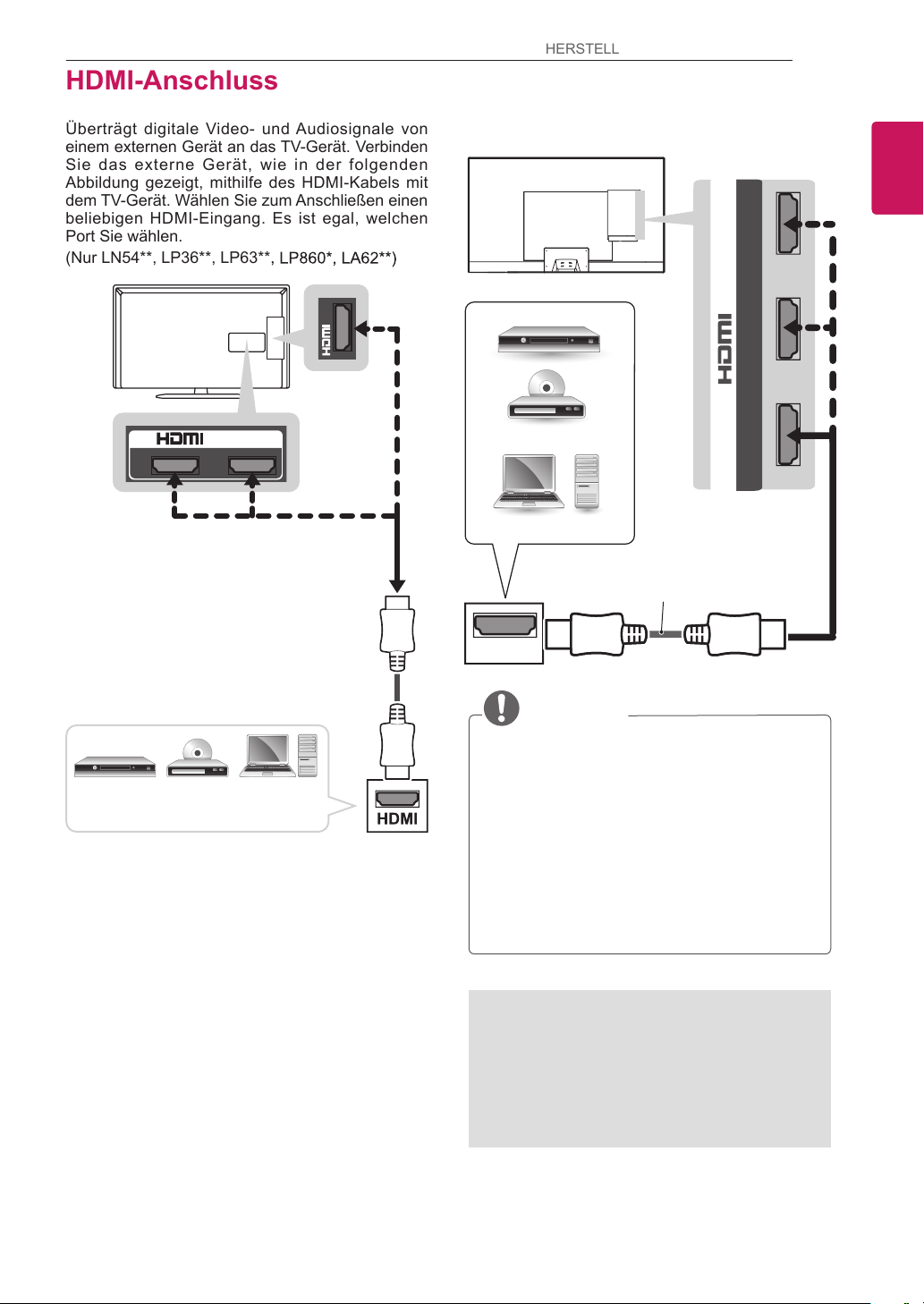

19HDMI-Anschluss

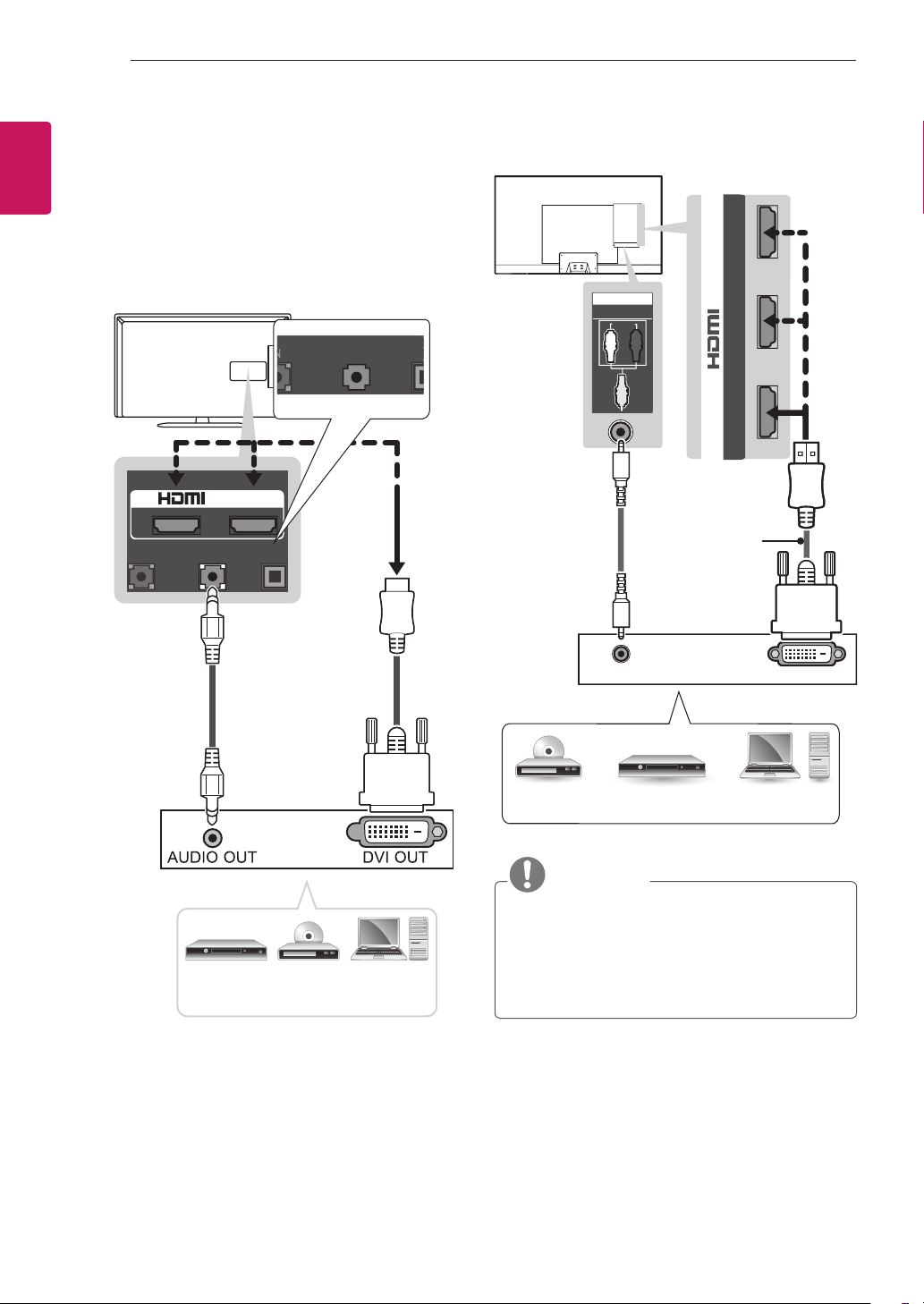

20DVI-zu-HDMI-Anschluss

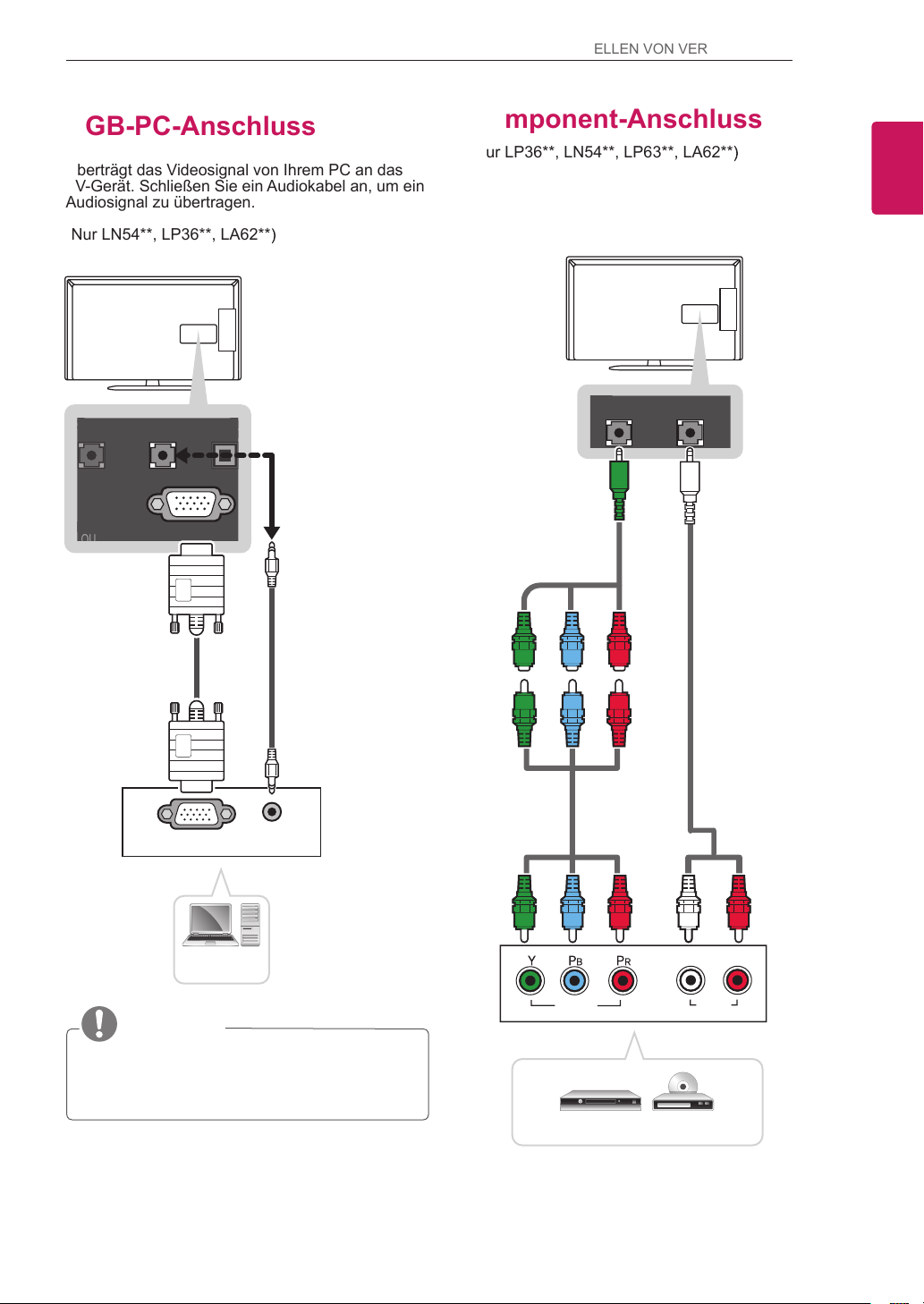

21RGB-PC-Anschluss

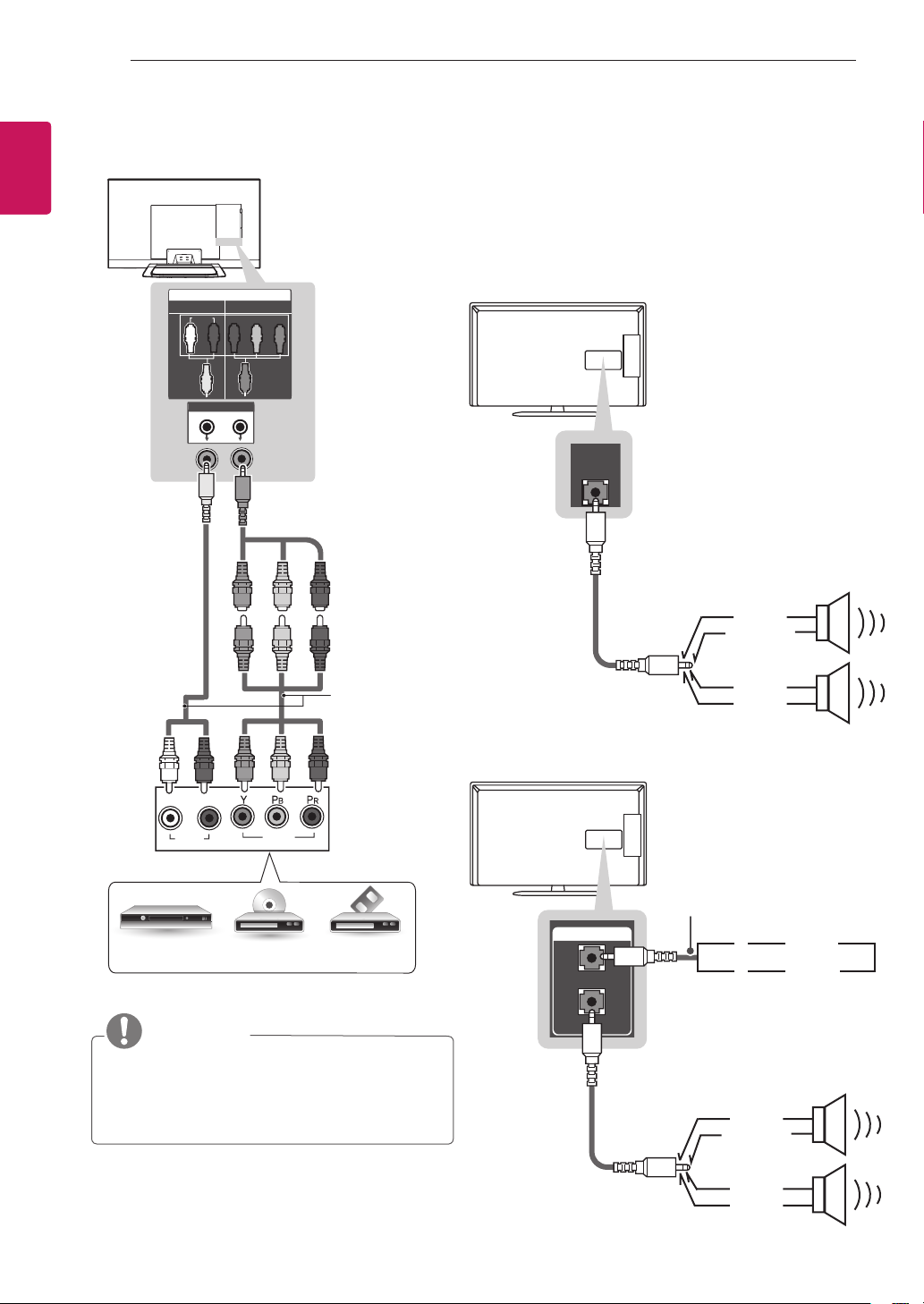

21Component-Anschluss

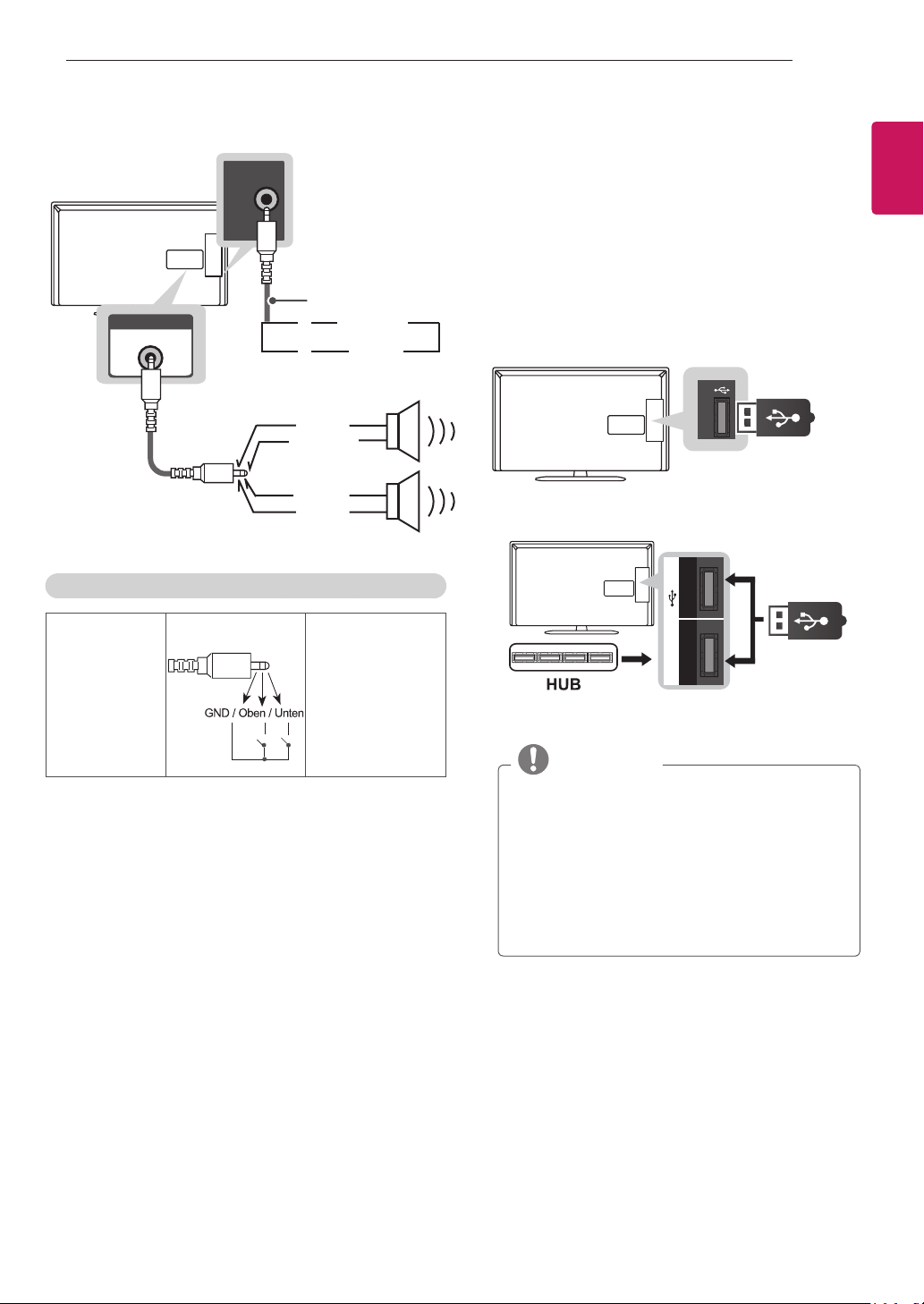

22Einrichten des Lautsprecherausgangs
23Anschließen eines USB-Geräts
24Anschluss eines CI-Moduls

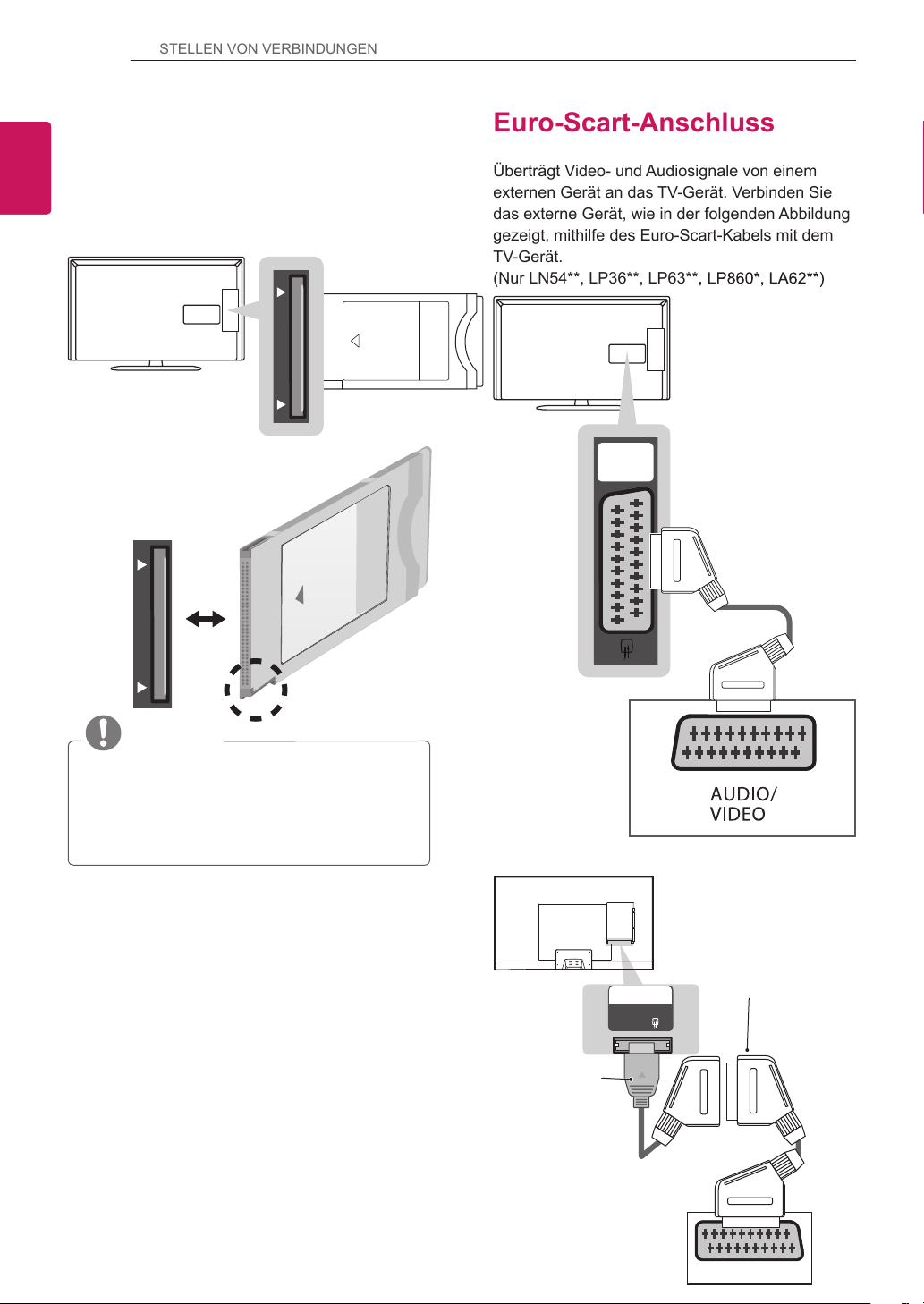

24Euro-Scart-Anschluss
25Audioverbindung

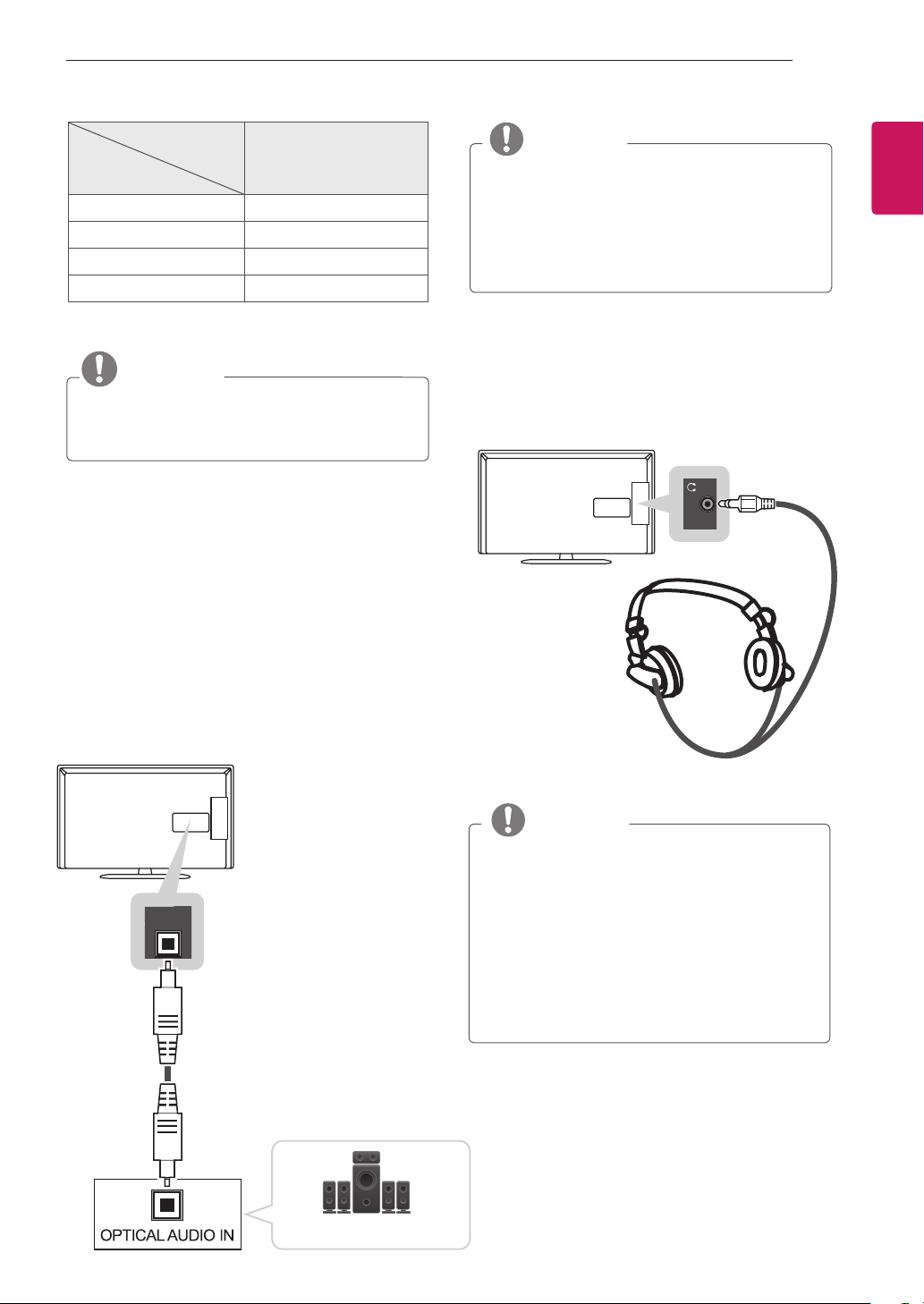

25-Anschluss über ein digitales optisches Audiokabel
25Anschluss von Kopfhörern

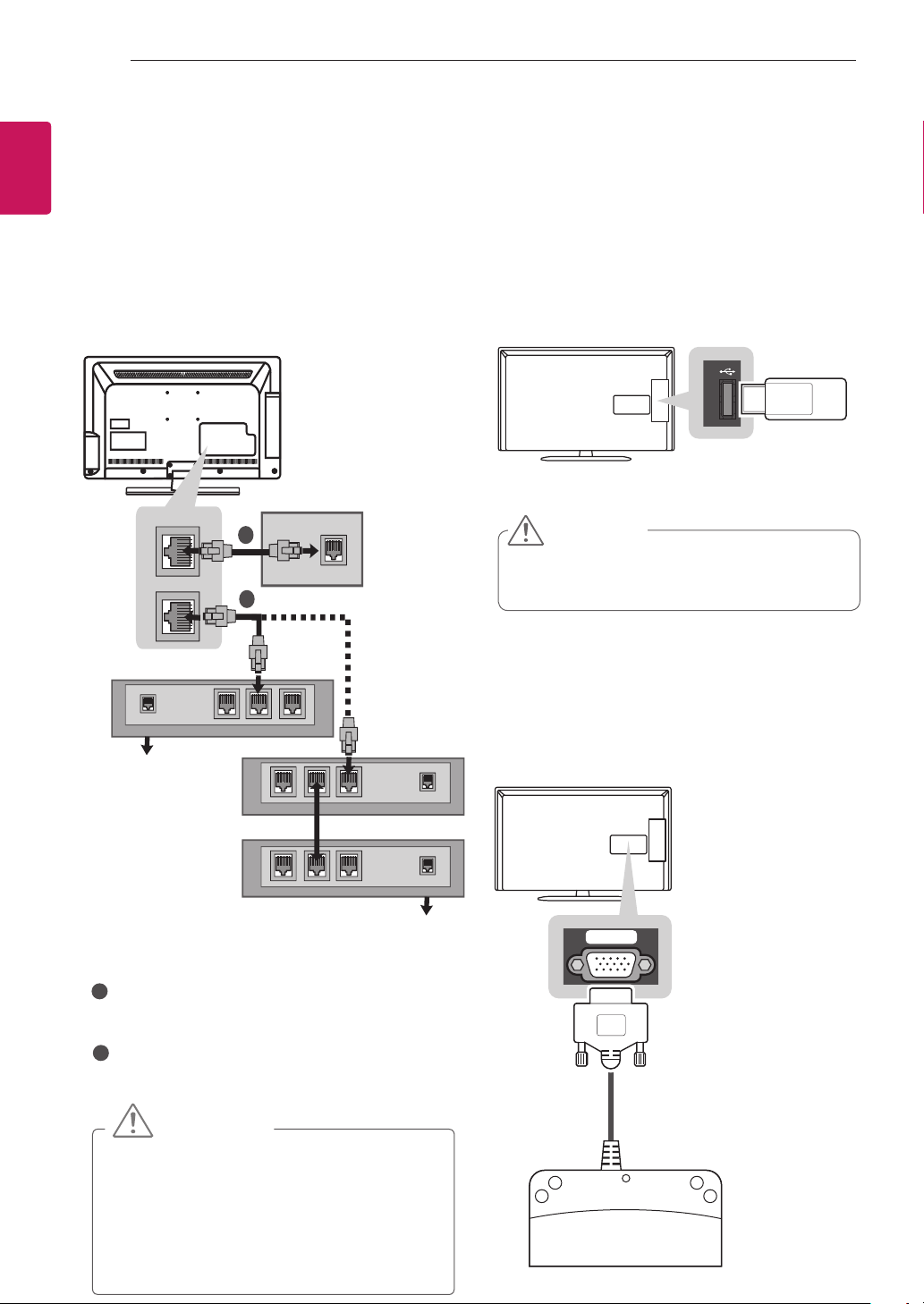

26Netzwerkeinrichtung
26 -Kabelgebundene
31FEHLERBEHEBUNG
32VORSICHT BEI DER VERWENDUNG VON EZSIGN

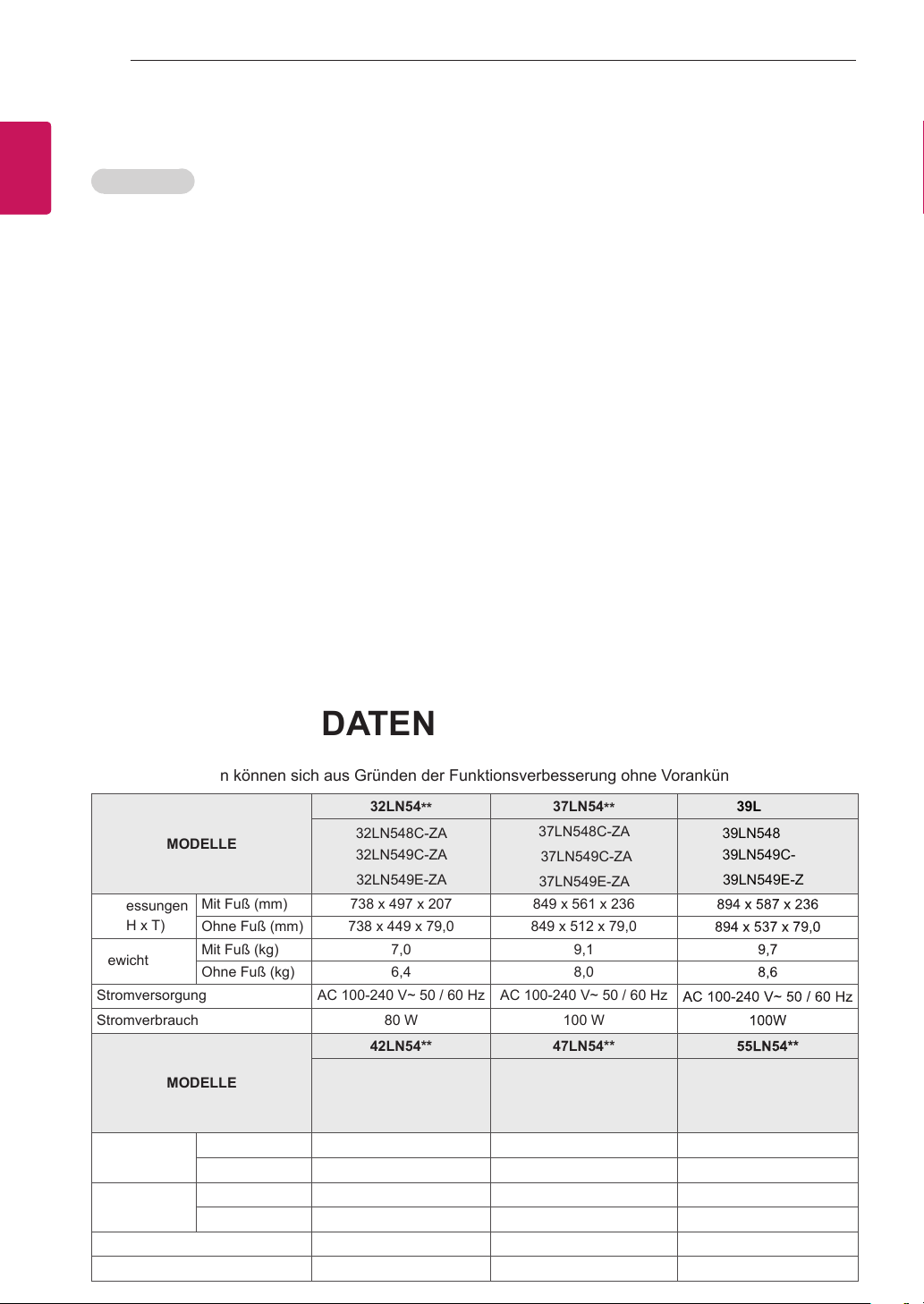

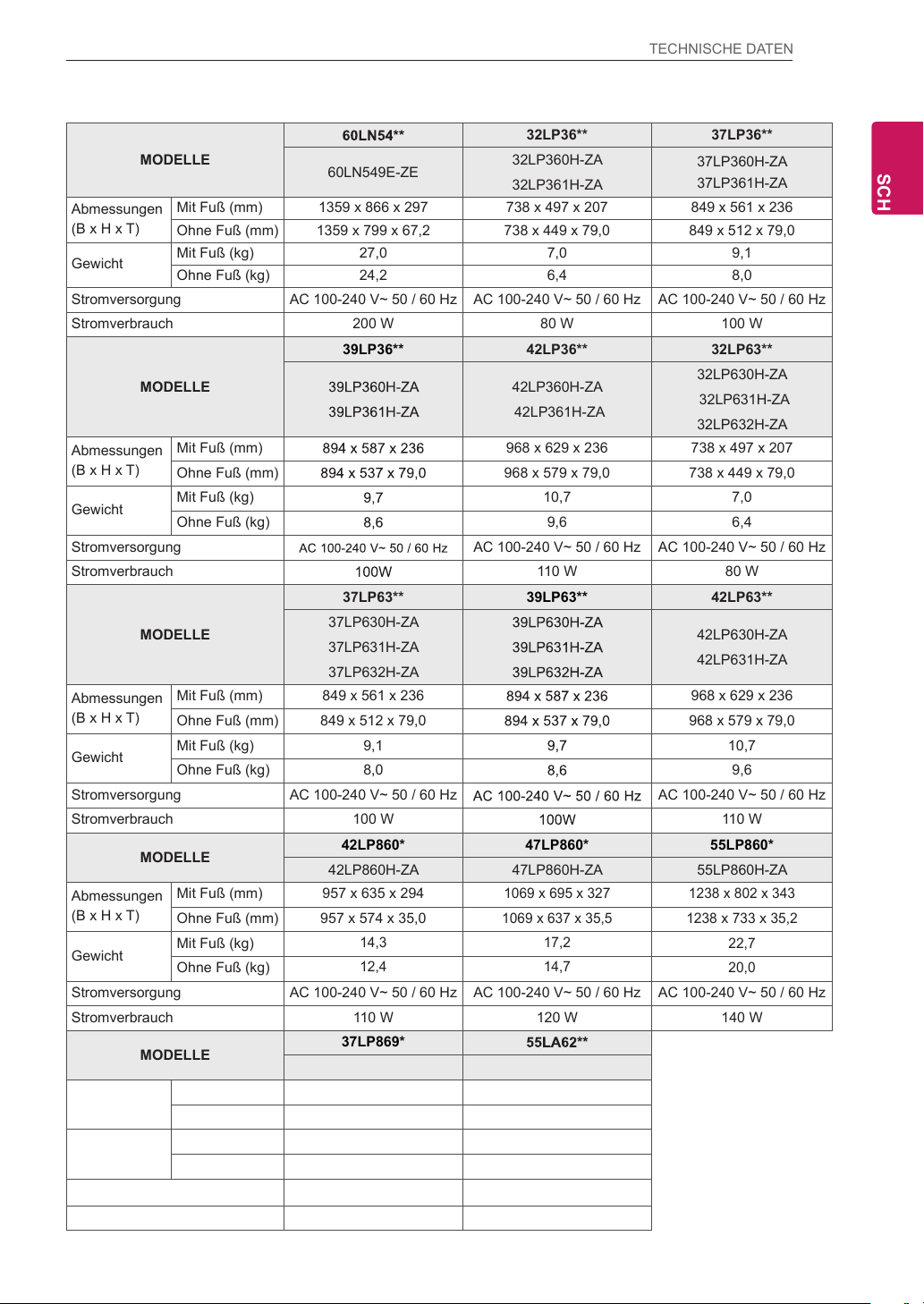

32 TECHNISCHE DATEN
37IR-CODES
38EINRICHTEN EXTERNER STEUERGERÄTE

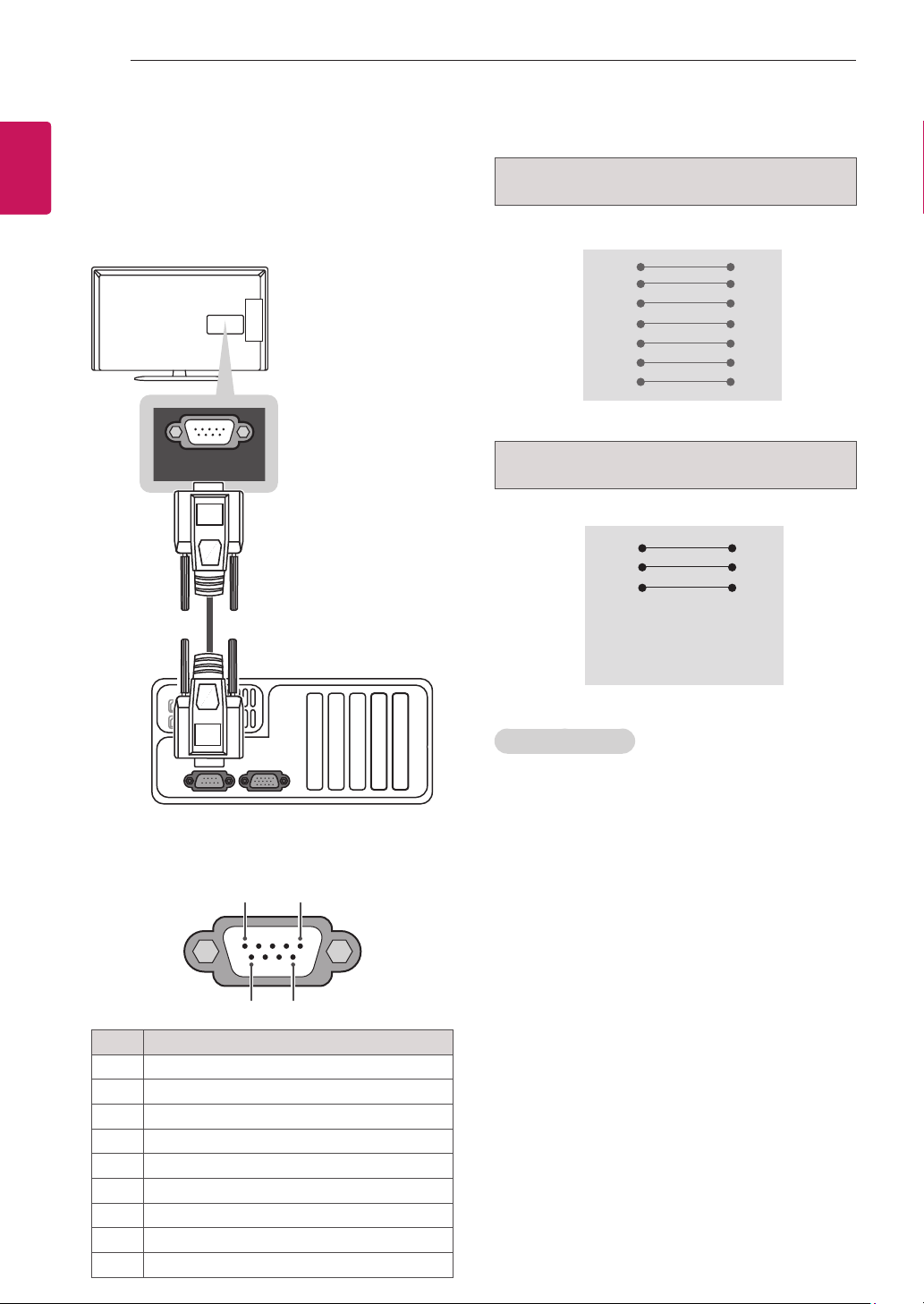

38RS-232C-Einstellung
38Steckertyp: D-Sub 9-polig
38RS-232C-Konfigurationen
39Kommunikationsparameter
39Befehlsreferenzliste
40Übertragungs-/Empfangsprotokoll
WARNUNG
y yBei Nichtbeachtung drohen schwere Verletzungen, Unfälle und Tod.
VORSICHT
y yBei Nichtbeachtung drohen leichte Verletzungen oder eine Beschädigung des Produkts.
HINWEIS
y yDer Hinweis hilft Ihnen dabei, das Produkt zu verstehen und sicher zu benutzen. Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie den Hinweis bitte aufmerksam durch.
LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE 3
Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.
Hergestellt unter Lizenz von Dolby Laboratories.
„Dolby“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
„Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMILogo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.“
Über DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem Tochterunternehmen der Rovi Corporation. Dieses Gerät ist offiziell DivX Certified® zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter divx.com.
Über DIVX VIDEO-ON-DEMAND: Dieses DivX Certified® Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Gerätes den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre Registrierung abschließen, finden Sie unter vod.divx.com.
„DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschließlich Premium-Inhalten.“
„DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.“
„Geschützt durch eines oder mehrere der folgenden US-Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274”
(Nur LP860*)
Hergestellt unter Lizenz unter den US-Patentnummern: 5,956,674; 5,974,380; 6,487,535 und andere USund weltweite Patente erteilt und angemeldet. DTS, das Symbol und DTS sowie das Symbol sind eingetragene Marken und DTS 2.0+Digital Out ist eine Marke von DTS, Inc. Das Produkt umfasst Software. © DTS, Inc. Alle Rechte vorbehalten.
Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten ist, können Sie unter http://opensource.lge.com herunterladen.
Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.
LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.
<![endif]>DEUTSCHENG
<![endif]>ENGLISH
4SICHERHEITSHINWEISE
Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch.
WARNUNG
Betrachtungsumgebung
yy Betrachtungszeit
-- Unterbrechen Sie die Betrachtung von 3D-Inhalten jede Stunde für 5 bis 15 Minuten. Das Betrachten von 3D-Inhalten über einen längeren Zeitraum kann Kopfschmerzen, Schwindelgefühle, Müdigkeit oder Augenbelastungen verursachen.
Personen mit dem Risiko eines photosensiblen Anfalls oder einer chronischen Erkrankung
y y Einige Benutzer erleben Anfälle oder andere unnormale Symptome, wenn sie Blitzlicht oder bestimmten Mustern von 3D-Inhalten ausgesetzt werden.
y y Betrachten Sie keine 3D-Videos, wenn Sie Übelkeit verspüren, schwanger sind oder an einer chronischen Krankheit, wie Epilepsie, Herzstörungen, blutdruckbedingten Krankheiten usw., leiden.
y y Außerdem sollten 3D-Inhalte von Personen mit Stereoblindheit oder Störungen des räumlichen Sehens gemieden werden. Diese Personen sehen 3D-Bilder häufig als Doppelbilder oder fühlen ein Unbehagen beim Betrachten.
yy Wenn Sie an Strabismus (Schielen), Amblyopie (Schwachsichtigkeit) oder Astigmatismus (Hornhautverkrümmung) leiden, haben Sie unter Umständen Probleme bei der Tiefenerkennung und fühlen aufgrund der Doppelbilder eine schnellere Ermüdung. In diesen Fällen wird empfohlen, häufigere Pausen als durchschnittliche Erwachsene einzulegen.
yy Wenn Ihre Sehstärke auf beiden Augen unterschiedlich ist, korrigieren Sie diese vor dem Betrachten
von 3D-Inhalten.
Symptome, bei denen Sie das Betrachten von 3D-Inhalten abbrechen bzw. von ihrer Betrachtung absehen sollten
y y Betrachten Sie keine 3D-Inhalte, wenn Sie aufgrund von Schlafmangel, Überlastung oder Alkoholkonsum müde sind.
y y Wenn die folgenden Symptome auftreten, stellen Sie die Betrachtung von 3D-Inhalten ein, und erholen Sie sich so lange, bis die Symptome verklungen sind.
-- Sprechen Sie mit Ihrem Hausarzt, falls die Symptome nicht nachlassen. Zu den Symptomen gehören Kopfschmerzen, schmerzende Augen, Schwindel, Übelkeit, Herzklopfen, verschwommene Wahrnehmung, Benommenheit, Unbehagen, Sehen von Doppelbildern, Sehmüdigkeit.
SICHERHEITSHINWEISE 5
VORSICHT
Betrachtungsumgebung
yyBetrachtungsabstand
-Wenn Sie die 3D-Funktion nutzen, halten Sie stets einen Betrachtungsabstand ein, der mindestens dem 2-Fachen der Bildschirmdiagonalen entspricht. Wenn das Betrachten von 3D-Inhalten Unwohlsein verursacht, vergrößern Sie Ihren Abstand zum TV-Gerät.
yy Betrachtungsposition
-Richten Sie Ihr Gesicht auf den Bildschirm (Augenhöhe), und schauen Sie dabei gerade nach vorn.
Andernfalls können Sie |
nicht richtig sehen. |
yy Kleinkinder/Kinder
-- Die Verwendung bzw. das Betrachten von 3D-Inhalten ist für Kinder unter 6 Jahren verboten.
-- Kinder unter 10 Jahren können überreagieren und übermäßig angeregt werden, da sich ihre Sehkraft noch in der Entwicklung befindet (sie versuchen z. B. den Bildschirm zu berühren oder in den Bildschirm hineinzuspringen). Kinder sollten 3D-Inhalte daher nur unter Aufsicht und unter Anwendung besonderer Vorsicht betrachten.
-- Kinder haben im Zusammenhang mit 3D-Darstellungen eine größere binokulare Disparität als Erwachsene, da der Abstand zwischen ihren Augen kleiner ist. Daher ist ihre Fähigkeit zur stereoskopischen Tiefenerkennung bei der Betrachtung eines 3D-Bildes ausgeprägter als bei Erwachsenen.
yy Jugendliche
-- Jugendliche unter 19 Jahren reagieren möglicherweise sensibel gegenüber der Lichtstimulation bei 3D-Inhalten. Raten Sie ihnen, bei Müdigkeit nicht über längere Zeiträume 3D-Inhalte zu betrachten.
yy Ältere Personen
-- Ältere Personen erkennen möglicherweise einen geringeren 3D-Effekt als jüngere Personen. Sie halten zudem in der Regel den empfohlenen Mindestabstand zum TV-Gerät ein.
Vorsicht bei der Verwendung der 3D-Brille
y yVerwenden Sie auf jeden Fall eine geeignete LG 3D-Brille. Andernfalls können Sie die 3D-Videos möglicherweise nicht richtig sehen.
y y Verwenden Sie die 3D-Brille nicht anstelle Ihrer normalen Brille, Sonnenbrille oder Schutzbrille.
y y Die Verwendung abgeänderter 3D-Brillen kann die Augen überlasten oder eine Bildverzerrung zur Folge haben.
y y Bewahren Sie die 3D-Brille nicht bei extrem hohen oder niedrigen Temperaturen auf. Dadurch kann es zu Verformungen kommen.
y y Die 3D-Brille ist zerbrechlich und kann leicht zerkratzen. Verwenden Sie immer ein weiches, sauberes Tuch, wenn Sie die Gläser säubern. Zerkratzen Sie die Oberfläche der 3D-Brille nicht mit scharfen Objekten, und verwenden Sie zum Reinigen keine Chemikalien.
y y Beim Betrachten von 3D-Videos unter einer fluoreszierenden Lichtquelle oder einer Lichtquelle mit drei Wellenlängen kann es zu leichtem Bildflackern kommen. Schalten Sie in diesem Fall das Licht aus, oder verdunkeln Sie es.
y y Andere Elektrooder Kommunikationsgeräte sollten abgeschaltet oder vom TV-Gerät entfernt aufbewahrt werden, da sie Störungen verursachen und die 3D-Funktion beeinträchtigen können.
y y Wenn Sie im Liegen fernsehen, können 3D-Bilder dunkler oder nicht sichtbar sein.
<![endif]>ENGLISH
<![endif]>DEUTSCHENG
6INSTALLATIONSVERFAHREN / MONTAGE UND VORBEREITUNG
HINWEIS
y yIhr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
y yDas OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden.
y yDie verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.
y yKünftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
y yDas TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.
y yDer Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird.
1Öffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehörteile im Lieferumfang enthalten sind.
2Befestigen Sie den Standfuß am TV-Gerät.
3Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät.
Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät.
VORSICHT
y yUm die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen. y yDurch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
y yEinige Modelle besitzen einen dünnen Film auf dem Display, der nicht entfernt werden darf.
HINWEIS
y yDie im Lieferumfang enthaltenen Artikel sind modellabhängig.
y yÄnderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.
y yFür eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.
*A <= 10 mm *B <= 18 mm
A A
|
MONTAGE UND VORBEREITUNG |
7 |
|
Fernbedienung und |
|
|
Batterien (AAA) |
|
Benutzerhandbuch |
(Siehe S.27, 28, 29,30) |
|
Standkörper / |
|
|
Ständerplatte |
Standkörper / |
|
(Nur LP36**, |
Ständerplatte |
|
32/37/39/42/47LN54**, |
(Nur LP860*, 55/60LN54**, |
|
LP63**) |
LA62**) |
|
(Siehe S.11) |
(Siehe S.11) |
|
SCART-Kabel |
Kabelhalter |
|
(Nur LP869*) |
(Abhängig vom Modell) |
|
(Siehe S.24) |
(Siehe S.16) |
|
Schraube für |
Schrauben für Standfuß |
|
Tischmontage |
M4 x 14 |
|
M4 x 20 |
(7 Stk : Nur LP36**, LP63**, |
|
(1 Stk : Only LP36**, |
32/37/39/42/47LN54**) |
|
32/37/39/42/47LN54**, LP63**) |
(8 Stk : Nur LP860*, |
|
(2 Stk : Only 42/47LP860*) |
55/60LN54**,LA62**) |
|
(Siehe S.13) |
(Siehe S.11) |
|
|
Schutzhalterung/ |
|
|
Schraube |
|
|
(Nur LN54**,LP36**, |
|
Netzkabel |
LP63**,LA62**) |
|
(Abhängig vom Modell) |
(Siehe S.16) |
|
EzSign Editor-CD |
Dual Lock™ |
|
(Nur LP63**) |
|
|
(Nur LN549E) |
(Siehe S.17) |
|
Kabel für Tischmontage/ |
|
|
Halterungsschraube |
Netzkabelhalter/ |
|
M4 x 8 |
|
|
2 Stk |
Koaxial Kabelhalter |
|
(Nur 42/47LP860*) |
(Abhängig vom Modell) |
|
(Siehe S.13) |
(Siehe S.16) |
|
Innere Distanzstücke für |
Cinema-3D-Brille |
|
Wandhalterung |
Je nach Modell oder Land |
|
4 Stk |
kann die Anzahl der 3D- |
|
(Nur 37LP869*) |
Brillen abweichen. |
|
(Siehe S.15) |
(Abhängig vom Modell) |
|
<![endif]>DEUTSCHENG
<![endif]>DEUTSCHENG
8MONTAGE UND VORBEREITUNG
Sonderzubehör kann zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird. Erwerben können Sie diese Artikel bei Ihrem Händler.
Diese Geräte sind nur mit bestimmten Modellen kompatibel.
|
|
|
P |
LG Audiogerät |
WLAN-Dongle |
LED-Uhr |
Magic-Fernbedienung |
|
AN-WF100 |
LEC-001 |
AN-MR300 |
Cinema-3D-Brille
AG-F2**,AG-F3**,AG-F4**
Kompatibilität |
LN548C / LN549C |
LN549E |
LP63** |
LP860* |
LP869* |
LA62** |
/ LP36** |
||||||
|
|
|
|
|
|
|
LG Audiogerät |
• |
• |
• |
• |
• |
• |
|
|
|
|
|
|
|
WLAN-Dongle |
|
• |
|
|
|
|
AN-WF100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
LED-Uhr |
|
|
• |
• |
|
|
LEC-001 |
|
|
|
|
||
|
|
|
|
|
|
|
AN-MR300 |
|
|
|
• |
• |
|
Magic-Fernbedienung |
|
|
|
|
||
|
|
|
|
|
|
|
Cinema-3D-Brille |
|
|
|
|
|
• |
AG-F2**,AG-F3**,AG-F4** |
|
|
|
|
|
Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.
MONTAGE UND VORBEREITUNG 9
Option A : |
LP36**, LP63**, 32/37/39/42/47LN54** |
Option B : LP860*, 55/60LN54**, LA62** |
||
|
Bildschirm |
|
Bildschirm |
|
|
|
|
|
|
|
|
OK |
OK |
|
|
|
SETTINGS |
|
|
|
|
SETTINGS |
|
|
|
|
|
|
|
|
|
INPUT |
INPUT |
|
|
|
|
|
|
Lautsprecher |
|
|
Lautsprecher |
|
Betriebsanzeige und |
|
|
||
|
Fernbedienungssensor |
Tasten |
||
Fernbedienungssensor |
Tasten |
Beleuchtetes LG Logo |
|
|
|
|
|
|
|
|
|
|
(Nur LP860*, LA62**) |
|
|
|
|
Fernbedienungssensor |
|
|
|
|
(Nur 55/60LN54**) |
|
Option C : |
37LP869* |
|
|
|
Bildschirm |
|
|
|
<![endif]>DEUTSCHENG
Betriebsanzeige und
Fernbedienungssensor
Lautsprecher
OK SETTINGS INPUT
|
Drucktasten1 |
Taste |
Beschreibung |
|
Navigiert durch die gespeicherten Programme. |
|
Ändert die Eingangsquelle. |
OK |
Öffnet und schließt das Hauptmenü und speichert Ihre Eingaben. |
|
|
SETTINGS |
Wählt die markierte Menüoption aus oder bestätigt eine Eingabe. |
|
|
INPUT |
Regelt die Lautstärke. |
|
|
/ I |
Navigiert durch die gespeicherten Programme. |
|
|
1 Alle Tasten der Option C lassen sich durch einfache Berührung mit dem Finger bedienen.
HINWEIS
y ySie können das LG Leuchtlogo oder die Betriebsanzeigeleuchte über OPTION in den Hauptmenüs einund ausschalten. (Abhängig vom Modell)
<![endif]>DEUTSCHENG
10 MONTAGE UND VORBEREITUNG
Lesen Sie folgende Hinweise, bevor Sie das TVGerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen sicheren Transport unabhängig von Typ und Größe zu gewährleisten.
y y Große TV-Geräte sollten stets von mindestens 2 Personen transportiert werden.
y y Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt.
VORSICHT
y yBerühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.
y y Es wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren.
y y Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben.
y y Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen abgewendet ist, um Beschädigungen zu vermeiden.
y y Halten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder am Lautsprechergrill fest.
y y Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.
y y Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechts.
y y Üben Sie keinen übermäßigen Druck auf den Gehäuserahmen aus, da dies zur Beschädigung des Bildschirms führen kann.
MONTAGE UND VORBEREITUNG 11
* Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
(Nur LP36**, LP63**, 32/37/39/42/47LN54**)
|
3 Stk |
1 |
M4 x 14 |
|
Standkörper
Vorderseite
Ständerplatte
(Nur LP860*, 55/60LN54**, 55LA62**)
1
4 Stk |
|
M4 x 14 |
|
Standkörper |
Vorderseite |
Ständerplatte |
2
2
<![endif]>DEUTSCHENG
3
3
4 |
Stk |
4 |
Stk |
M4 x |
14 |
M4 x |
14 |
<![endif]>DEUTSCHENG
12 MONTAGE UND VORBEREITUNG
VORSICHT
y yWenn Sie den Ständer am TV-Gerät anbringen, legen Sie den Bildschirm nach unten gerichtet auf einen Tisch oder eine andere flache Oberfläche mit einer weichen Unterlage, um den Bildschirm vor Verkratzen zu schützen.
yyAchten Sie darauf, dass die Schrauben ordnungsgemäß eingesetzt und fest angezogen sind. Wenn sie nicht fest genug angezogen werden, besteht die Gefahr, dass das TVGerät nach der Installation nach vorne kippt. Wenden Sie beim Festziehen der Schrauben keine Gewalt an, da sie dadurch möglicherweise beschädigt werden und sich nicht richtig befestigen lassen.
HINWEIS
y yEntfernen Sie den Ständer, bevor Sie das TV-Gerät an einer Wandhalterung befestigen, indem Sie ihn in umgekehrter Reihenfolge, wie bei der Montage, abmontieren.
1Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die aufrechte Position.
-Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleisten.
10 cm
|
cm |
|
10 cm |
10 |
|
10 cm |
||
|
2Schließen Sie das Netzkabel an eine Steckdose an.
VORSICHT
y yStellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen könnte.
BEFESTIGUNG DES TV-GERÄT AN EINEM TISCH
Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
Das TV-gerät muss so an einem Tisch befestigt werden, dass es nicht nach vorne oder hinten gezogen werden kann; dadurch könnte es zu Verletzungen oder zu einer Beschädigung des Produkts kommen.
(37/39/42/47LN5437/39/42LP63**) **, 37/39/42LP36**,
4 Schrauben
(nicht im Lieferumfang enthalten) Standfuß
Tischplatte
Schrauben: M5 x L (*L: Tischtiefe + 8-10 mm) Tischtiefe: 15mm, Schraube: M5 x 25
|
|
|
|
|
|
|
|
|
|
|
|
MONTAGE UND VORBEREITUNG 13 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Befestigen des TV-Gerätes an einem Tisch |
|
|
Einstellen des Fernsehgerätes für einen |
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
optimalen Blickwinkel |
|
|
|
||
Befestigen Sie das TV-Gerät an einem Tisch, |
|
|
|||||||||||||||
um ein Kippen nach vorne, Beschädigungen und |
(Nur 32/55/60LN54**, 32LP36**, 32LP63**, |
|
|
||||||||||||||
Verletzungsgefahr zu verhindern. |
|
|
|||||||||||||||
42/47/55LP860*, 55LA62**) |
|
|
|||||||||||||||
Montieren Sie das TV-Gerät auf einem Tisch, setzen |
|
|
|||||||||||||||
|
|
|
|
|
|
||||||||||||
Sie die mitgelieferte Schraube an der Rückseite des |
Drehen Sie das TV-Gerät um 15 Grad nach links |
||||||||||||||||
Standfußes ein, und ziehen Sie sie fest. |
oder rechts, und stellen Sie den Blickwinkel |
||||||||||||||||
(Nur 32/37/39/42/47LN54**, LP36**, LP63**) |
|||||||||||||||||
optimal ein. |
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
15˚ |
15˚ |
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(Nur 42/47LP860*) |
|
|
(Nur 37/39/42/47LN54**, 37/39/42LP36**, |
|
|
|
|
37/39/42LP63**) |
|
|
|
|
Drehen Sie das TV-Gerät um 90 Grad nach links |
|
|
|
|
oder rechts, und stellen Sie den Blickwinkel |
|
|
|
M4 x 20, |
optimal ein. |
|
|
|
|
|
|
|
|
2 Stk. |
|
|
|
|
|
|
|
|
|
|
90˚ |
90˚ |
M4 x 8, 2 Stk.
WARNUNG |
VORSICHT |
y yUm ein Umkippen des TV-Geräts zu verhindern, sollte es den
Installationsanweisungen entsprechend sicher am Boden bzw. an der Wand befestigt werden. Beim Umkippen, Rütteln oder Schaukeln des TV-Geräts besteht Verletzungsgefahr.
y yWenn Sie das Produkt auf den optimalen Winkel einstellen, sollten Sie darauf achten, dass Sie Ihre Finger nicht einklemmen.
»» Das Einklemmen von Händen oder Fingern kann Verletzungen verursachen. Wenn das Gerät zu stark geneigt ist, kann es herunterfallen und beschädigt werden bzw. Verletzungen verursachen.
<![endif]>DEUTSCHENG
<![endif]>DEUTSCHENG
14 MONTAGE UND VORBEREITUNG
|
Verwendung des Kensington-Sicherheitssystems |
|
|
Befestigen des TV-Gerätes an einer Wand |
|
(Diese Funktion steht nicht bei allen Modellen zur |
(Diese Funktion der Kippsicherung steht nicht bei |
||||
Verfügung.) |
allen Modellen zur Verfügung.) |
Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des TV-Gerätes. Weitere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com.
Schließen Sie das Kabel des Kensington Sicherheitssystems am TV-Gerät und an einem Tisch an.
1 |
Setzen Sie die Ringschrauben oder TV- |
Halterungen und Schrauben an der Rückseite des TV-Gerätes ein, und befestigen Sie sie.
-- Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind, entfernen Sie
zunächst die Schrauben.
2Montieren Sie die Wandhalterungen mit den Schrauben an der Wand.
Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des TV-Gerätes ab.
3Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft.
VORSICHT
y yAchten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen.
HINWEIS
y yVerwenden Sie eine Haltevorrichtung oder einen Schrank, der stabil und groß genug ist, um das TV-Gerät sicher abzustützen.
y yHalterungen, Seile und anderes Befestigungsmaterial gehören nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehör an Ihren Fachhändler.
