LG 32LY330C, 32LY331C, 32LY340C User manual [pl]

INSTRUKCJA OBSŁUGI

*

TELEWIZOR LED

*W telewizorze LED firmy LG zastosowano ekran LCD z podświetleniem LED.

Przed rozpoczęciem korzystania z urządzenia należy
uważnie przeczytać instrukcję obsługi. Po przeczytaniu
warto ją zachować do dalszego wykorzystania.

LY31**
LY33**
LY34**
LY54**
LY53**

www.lg.com

2

SPIS TREŚCI

POLSKI

SPIS TREŚCI

ENG

3 LICENCJE

3 INFORMACJA DOTYCZĄCA

OPROGRAMOWANIA OPEN
SOURCE

4 MONTAŻ I PRZYGOTOWANIE DO

PRACY

4 Rozpakowywanie
7 Separate Purchase
8 Złącza i przyciski sterujące
9 - Korzystanie z przycisku joysticka
10 Podnoszenie i przenoszenie telewizora
11 Przygotowanie do pracy
11 - Mocowanie podstawy
14 Montaż na płaskiej powierzchni
17 Montaż na ścianie
19 Korzystanie z rzepa Dual Lock™

21 PODŁĄCZANIE

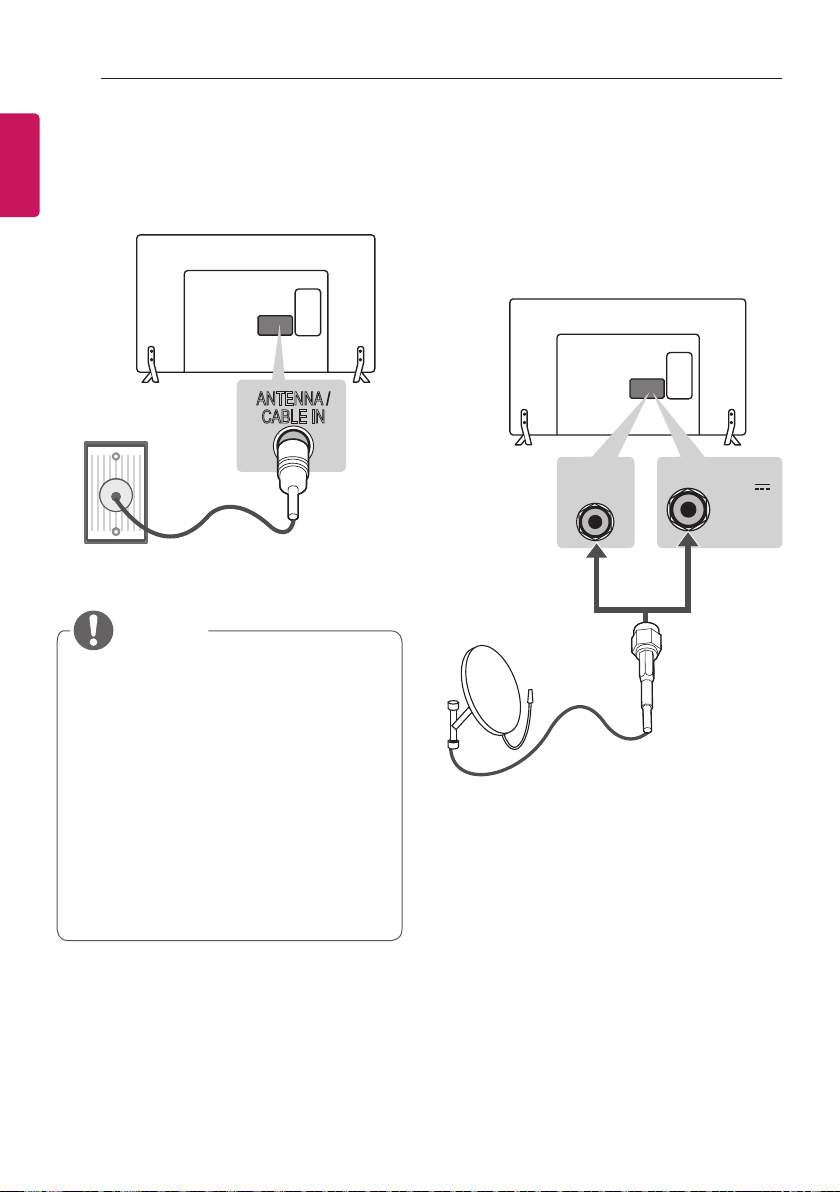

22 Podłączanie anteny
22 Podłączanie anteny satelitarnej

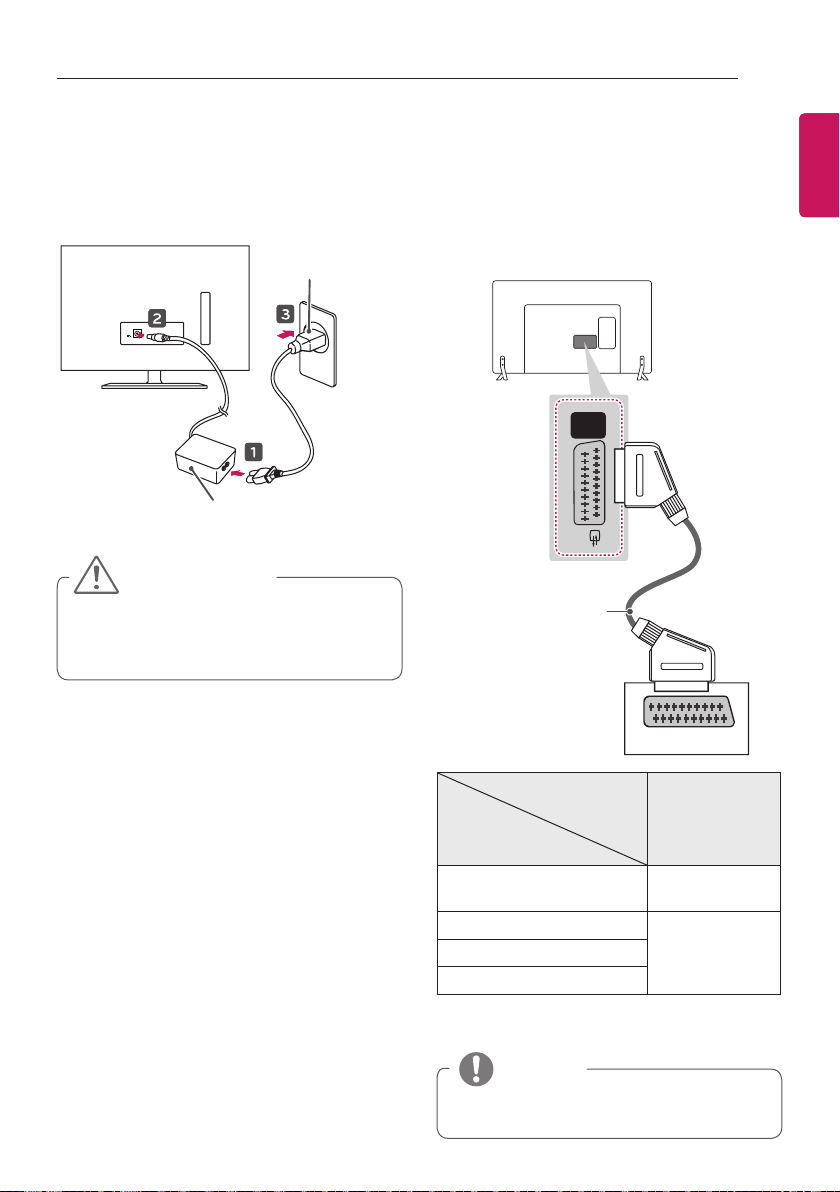

23 Podłączanie zasilacza
23 Połączenie Euro Scart

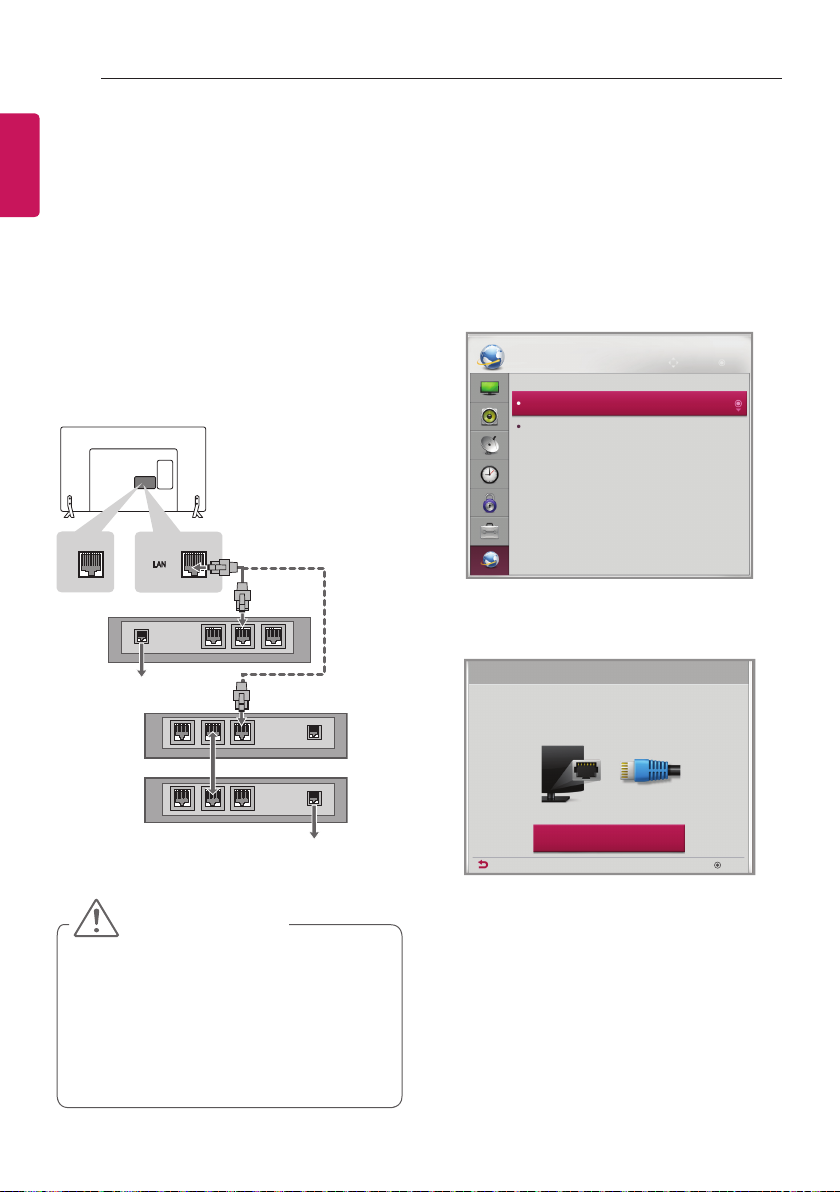

24 Konfiguracja Sieci
24 - Podłączanie do sieci przewodowej
24 - Ustawienia sieci

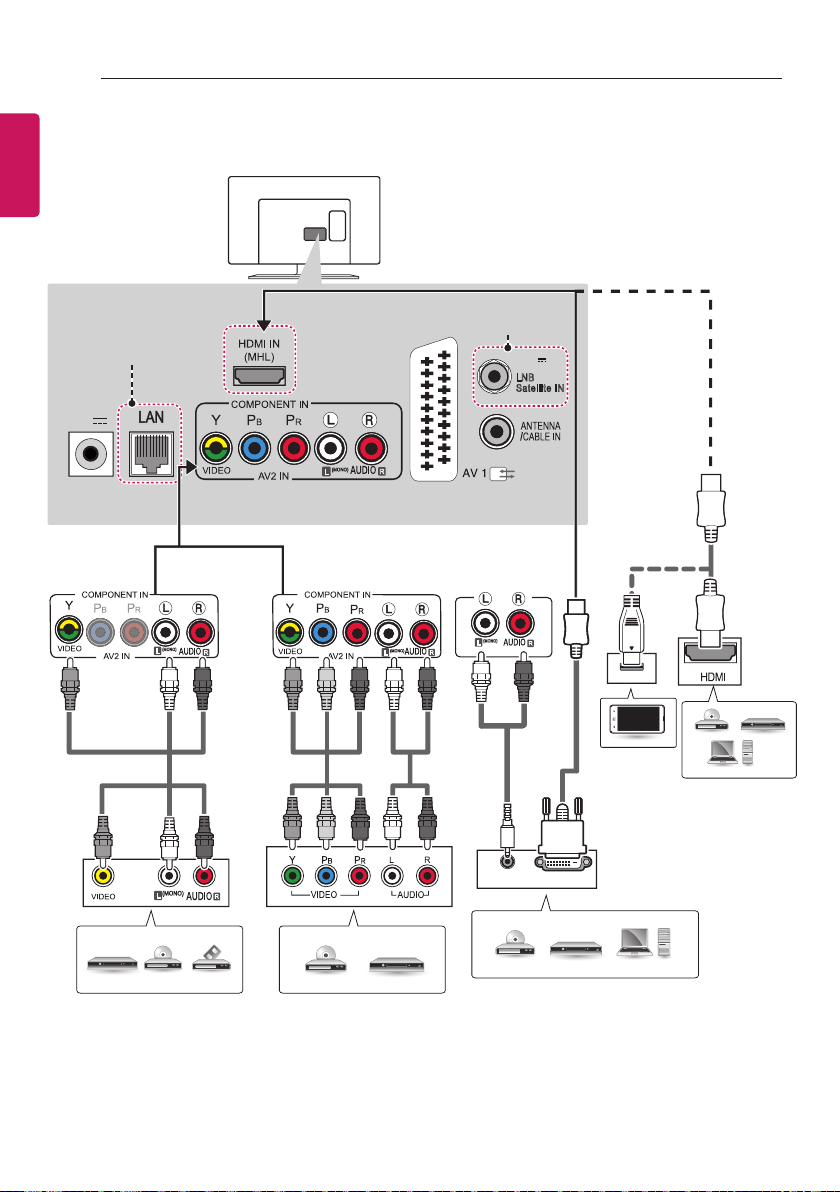

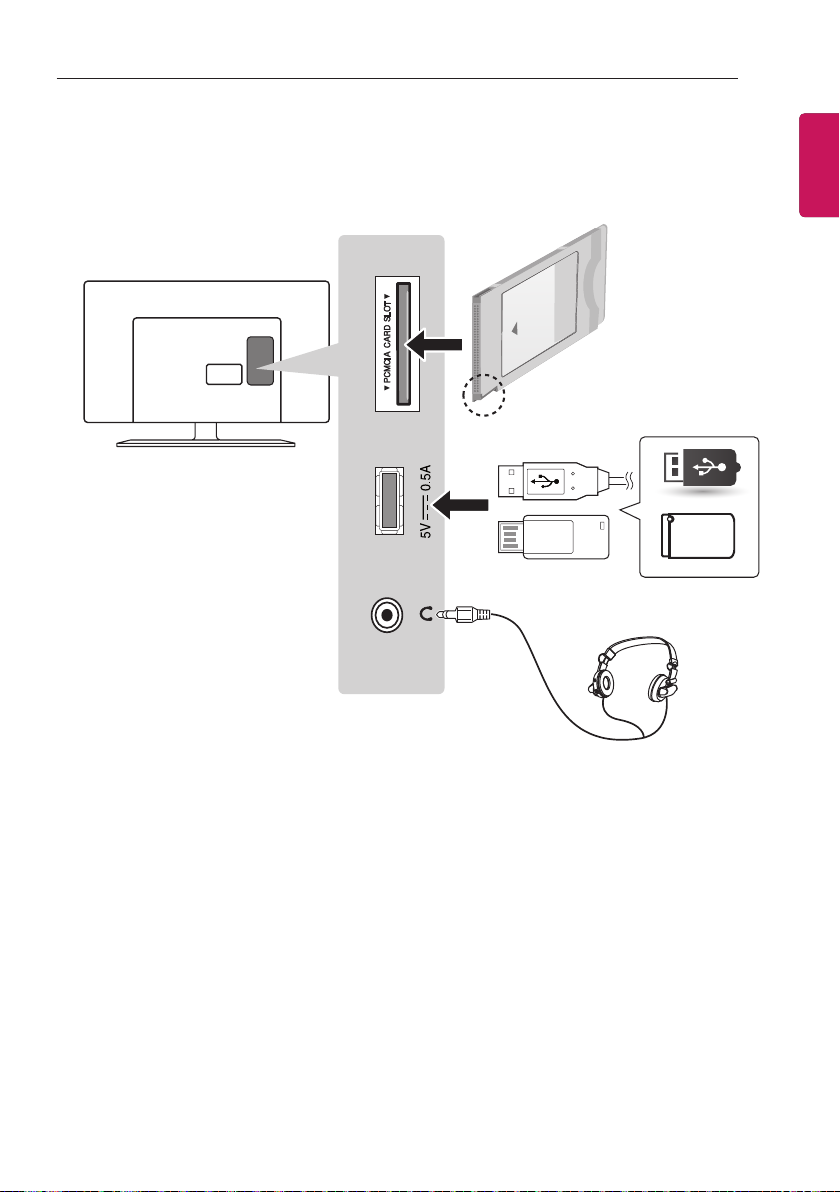

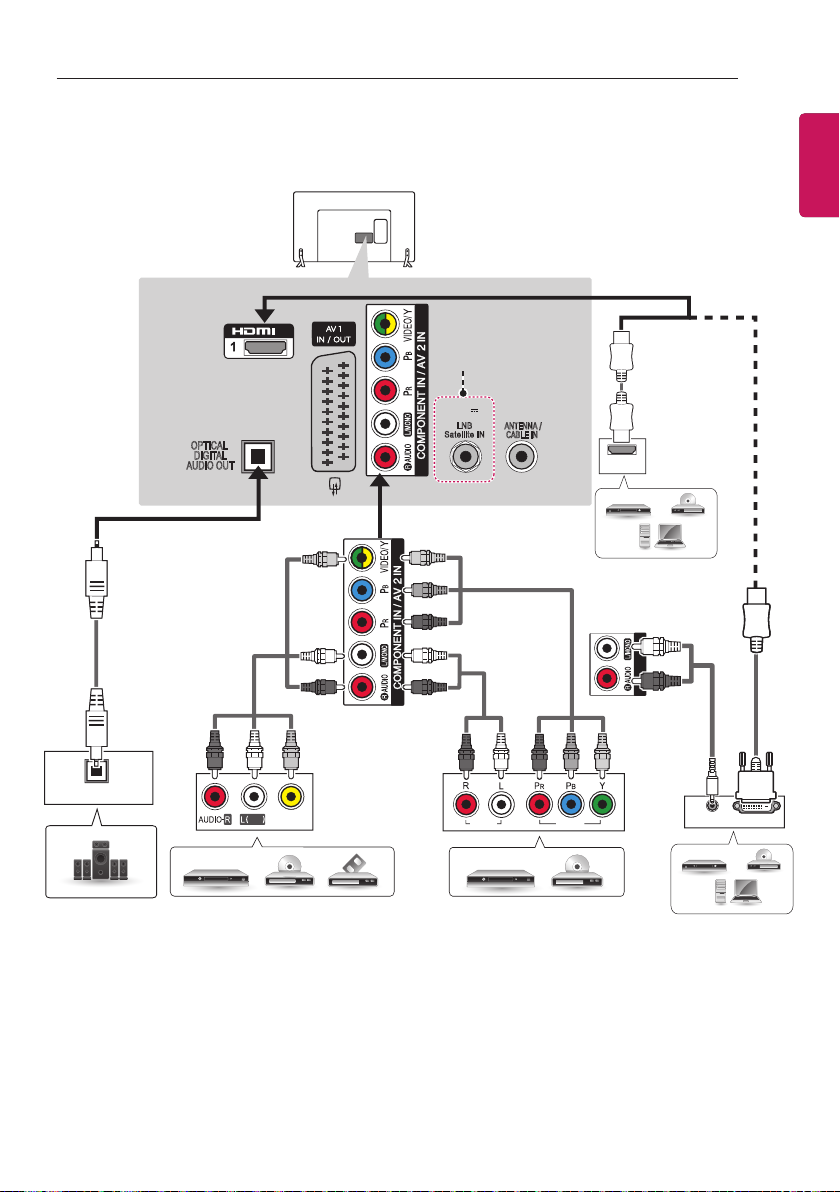

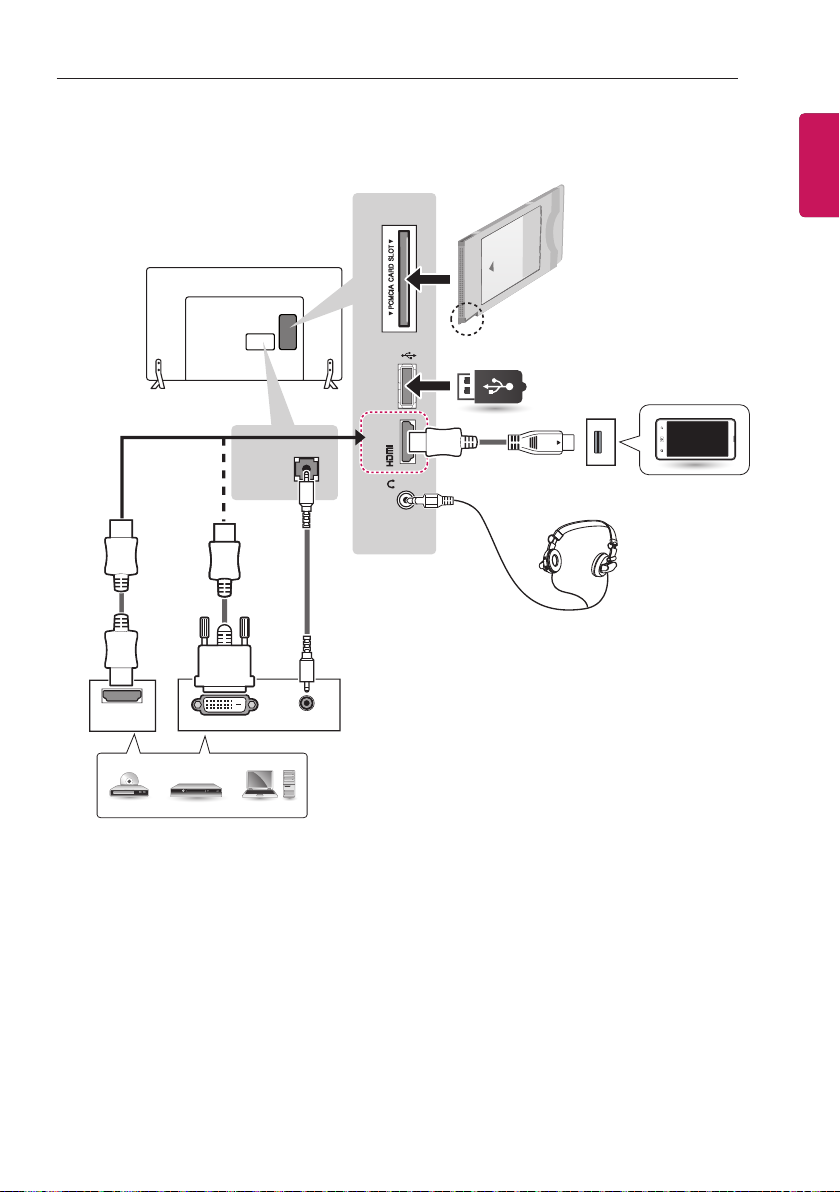

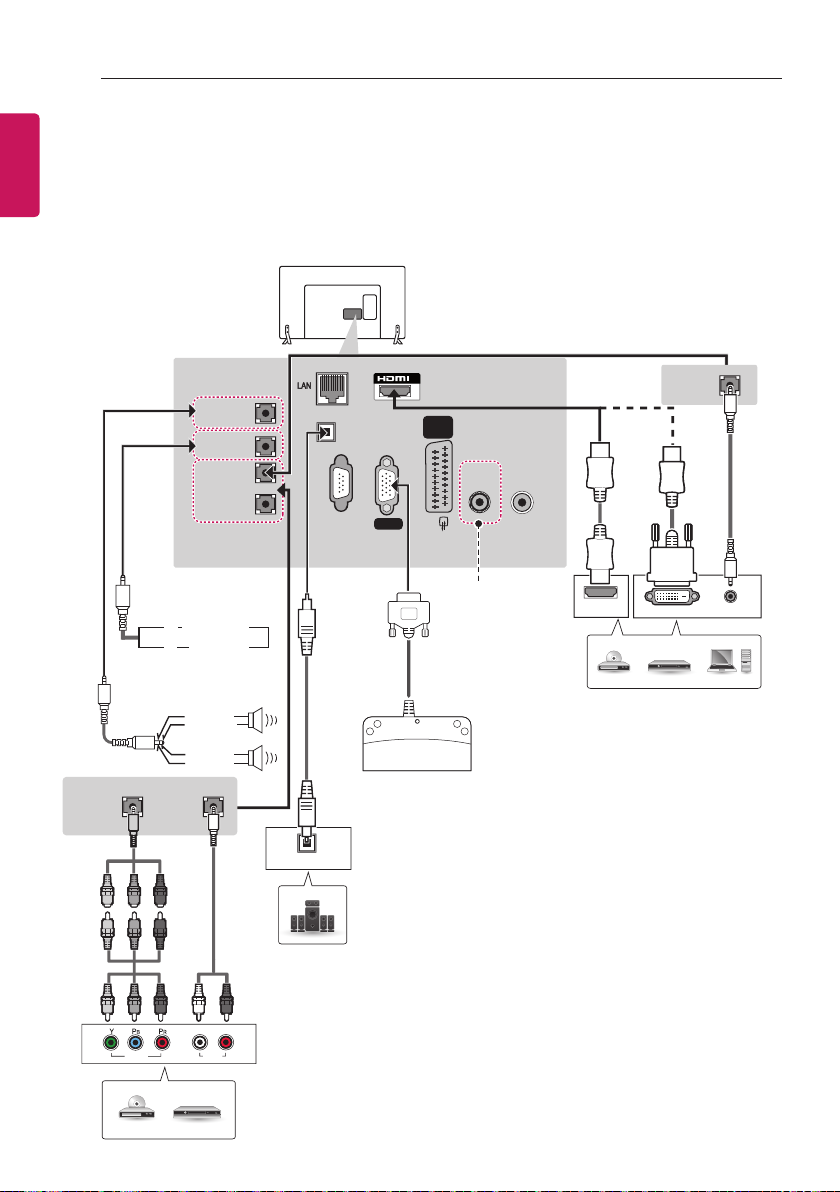

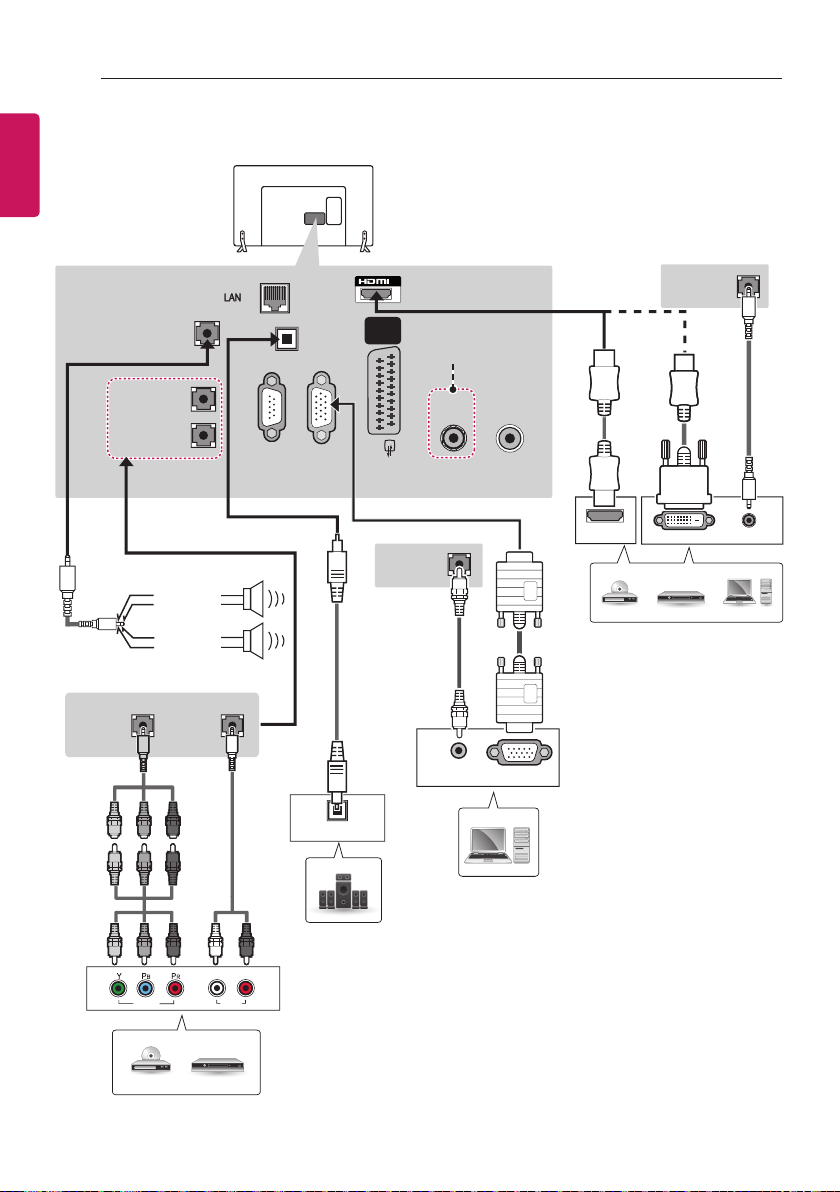

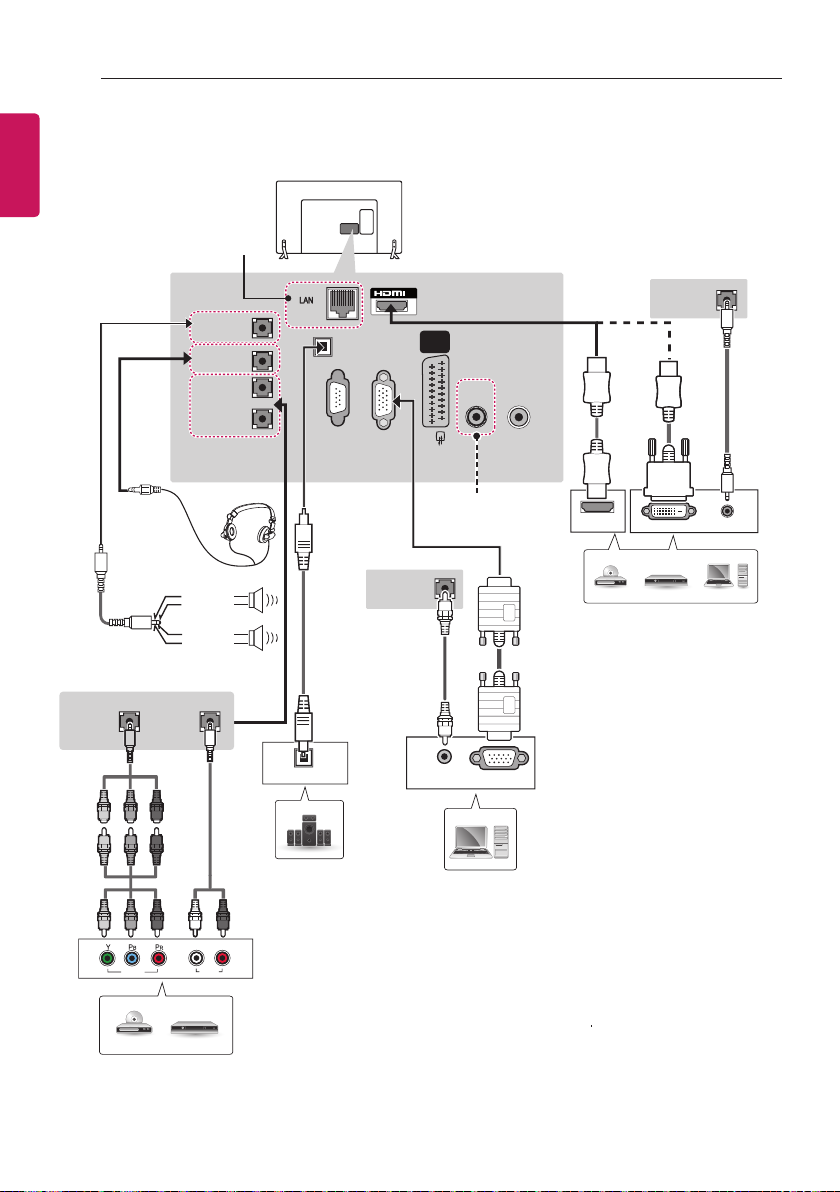

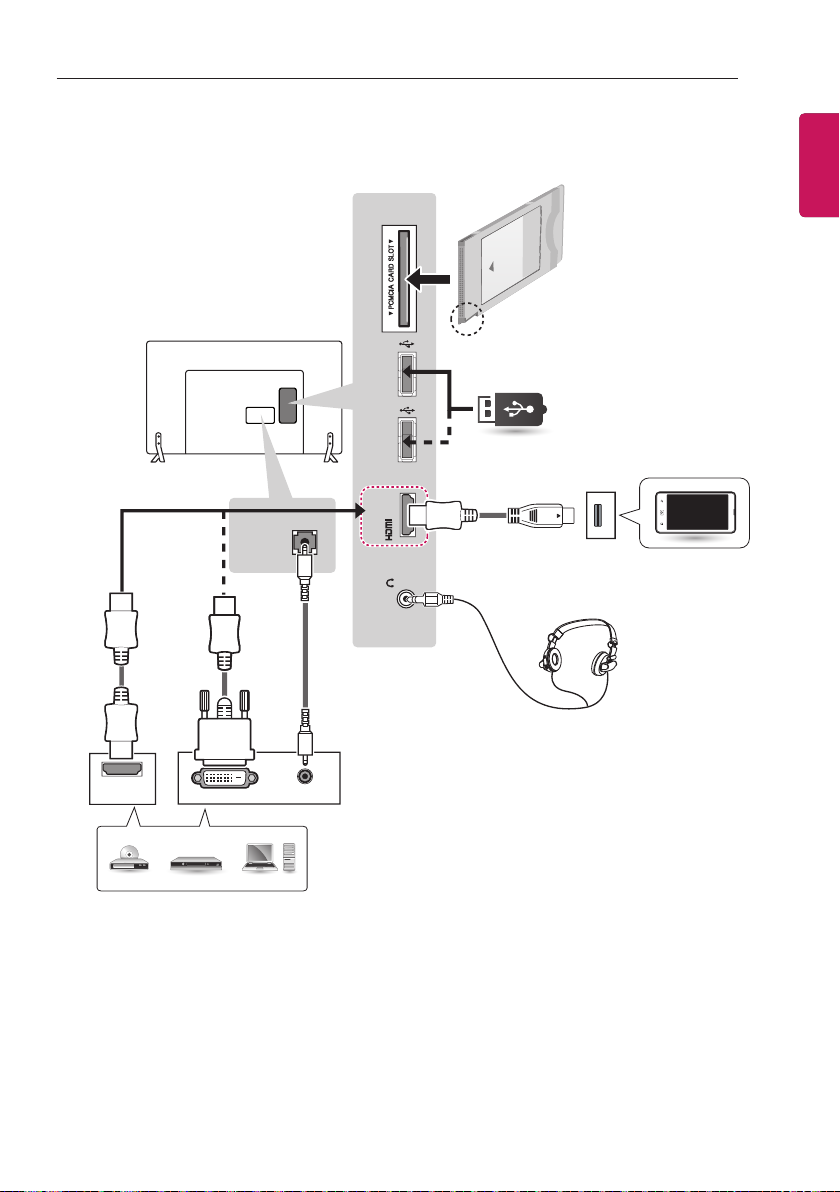

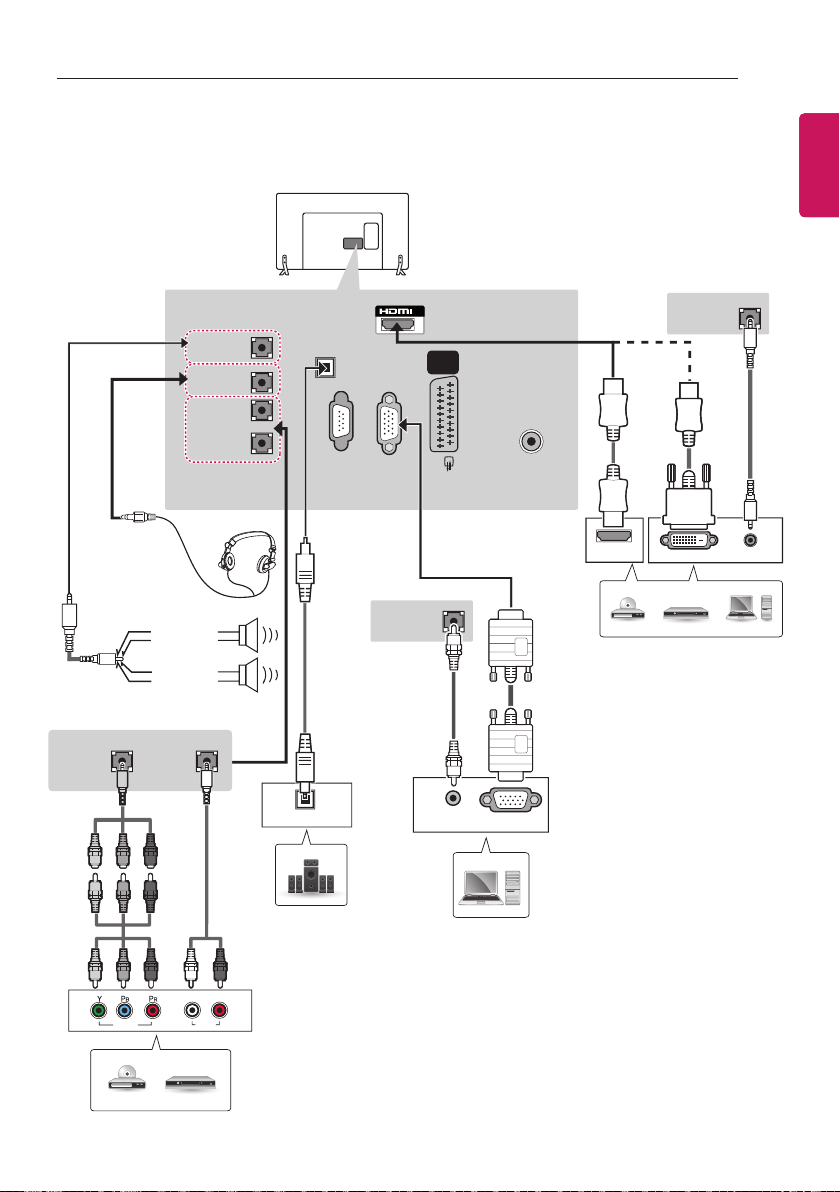

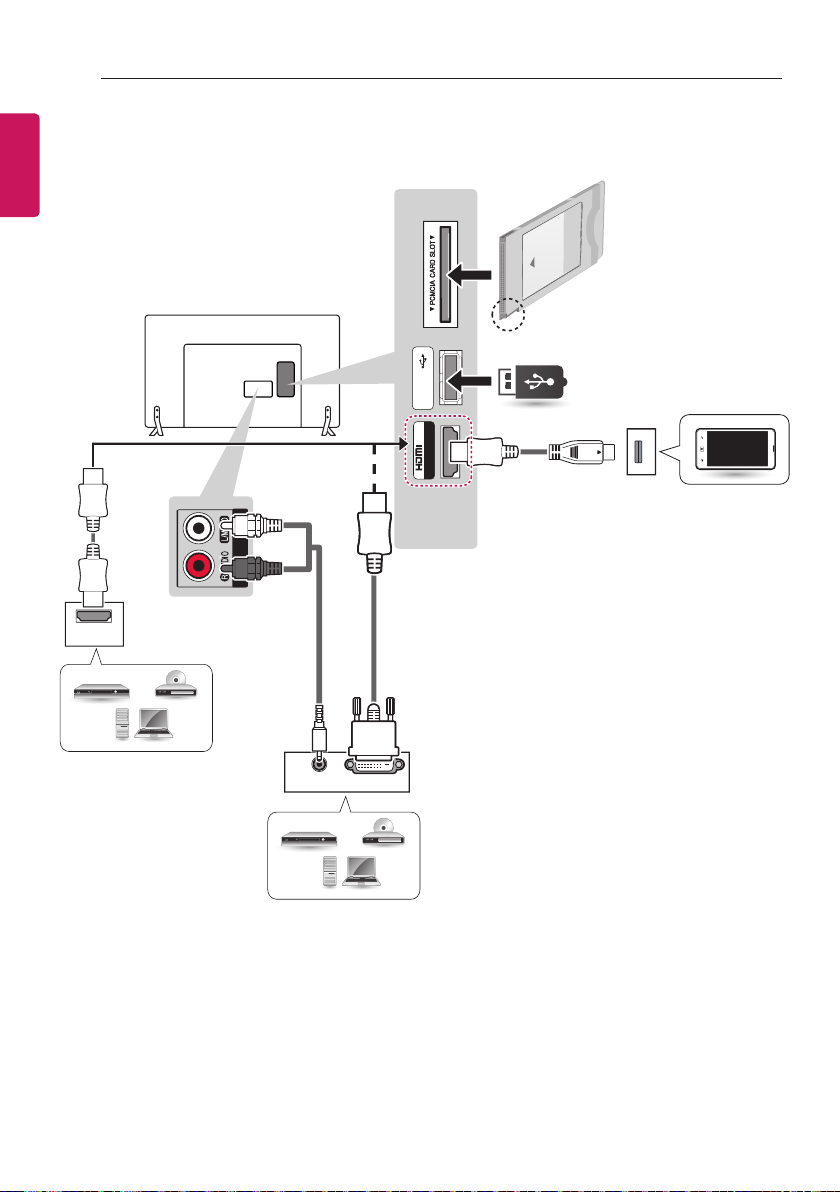

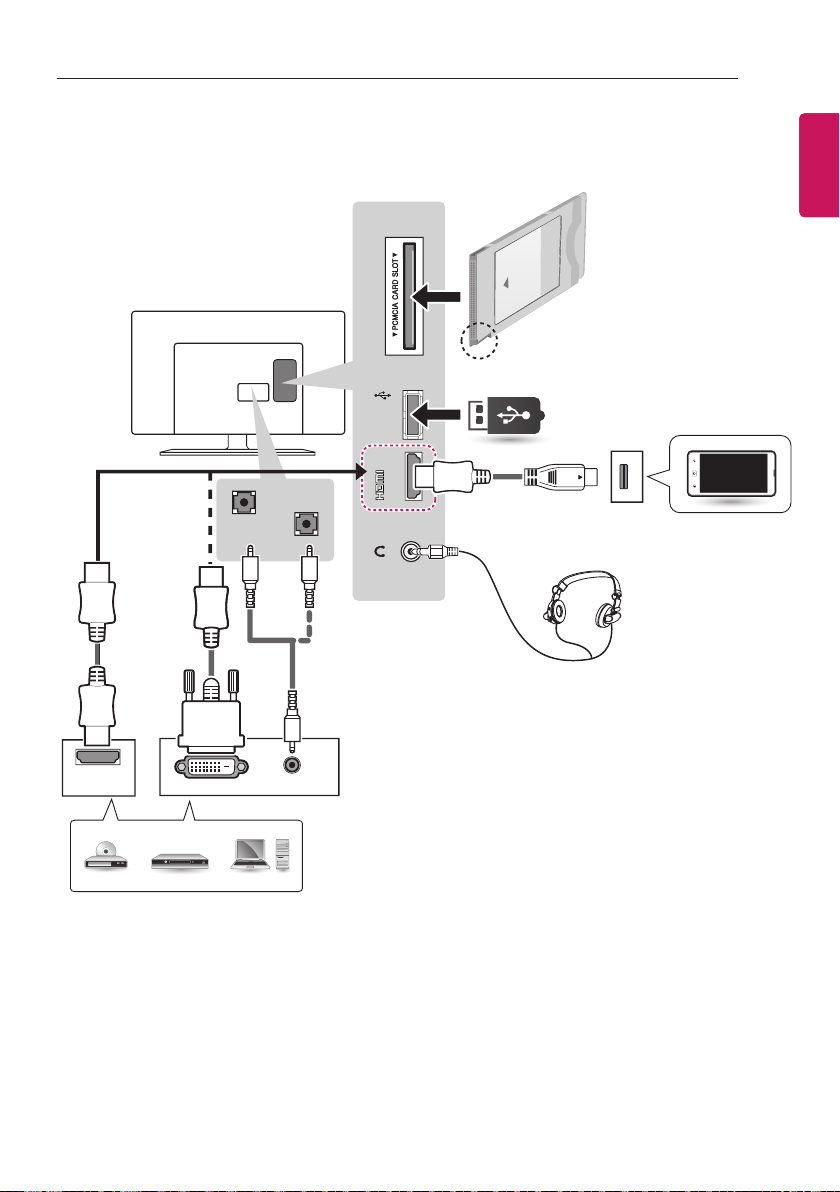

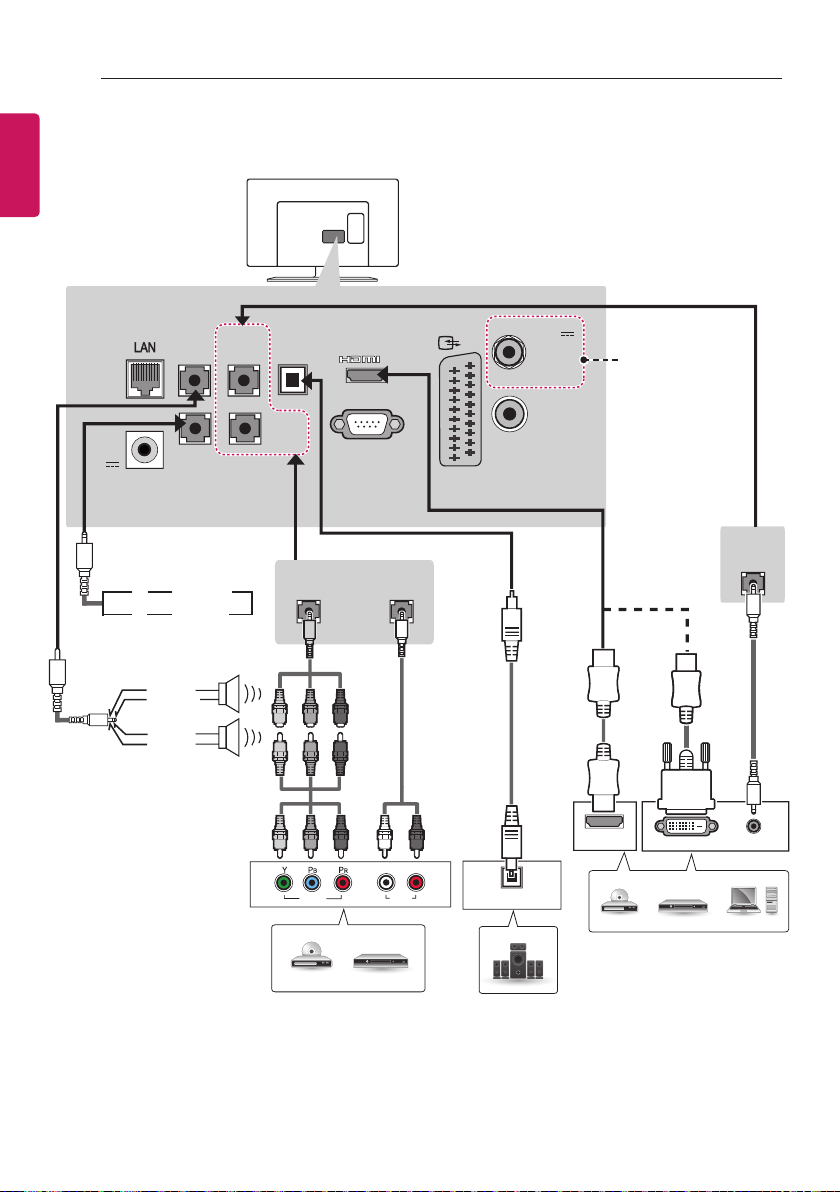

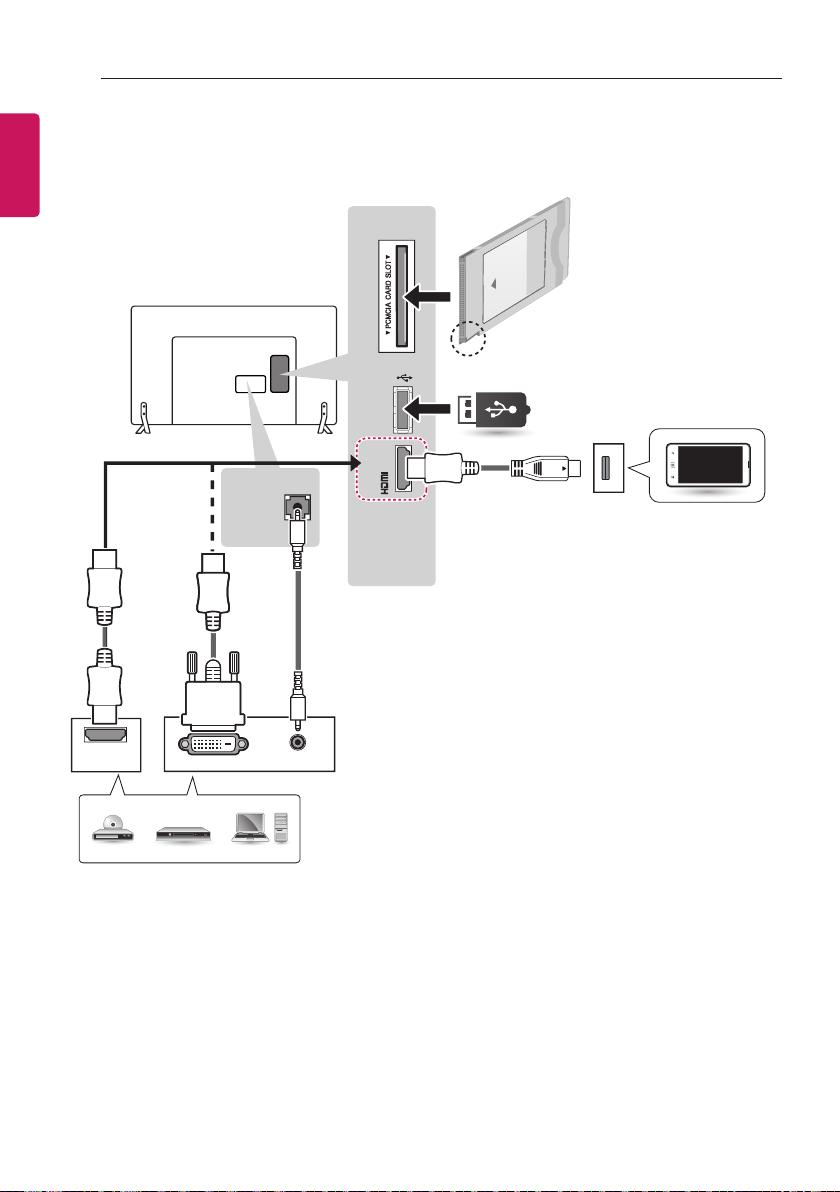

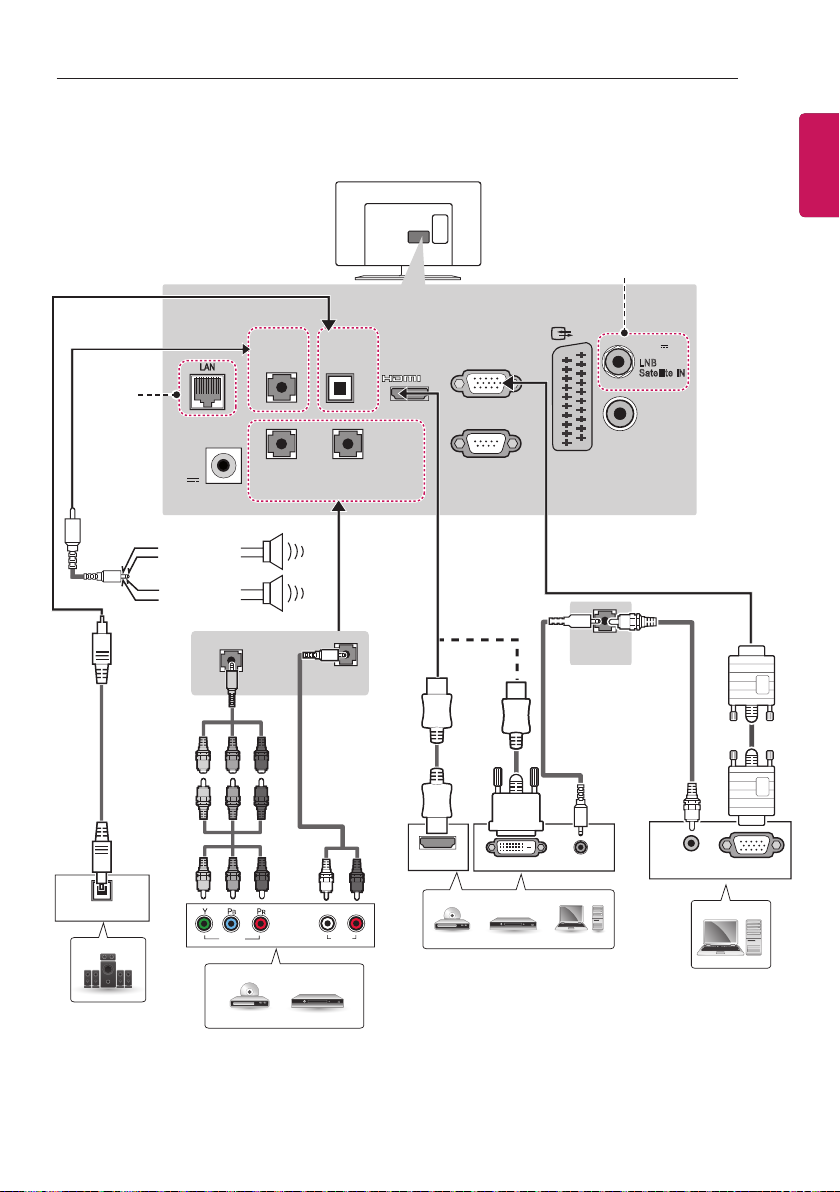

26 Podłączanie innych urządzeń

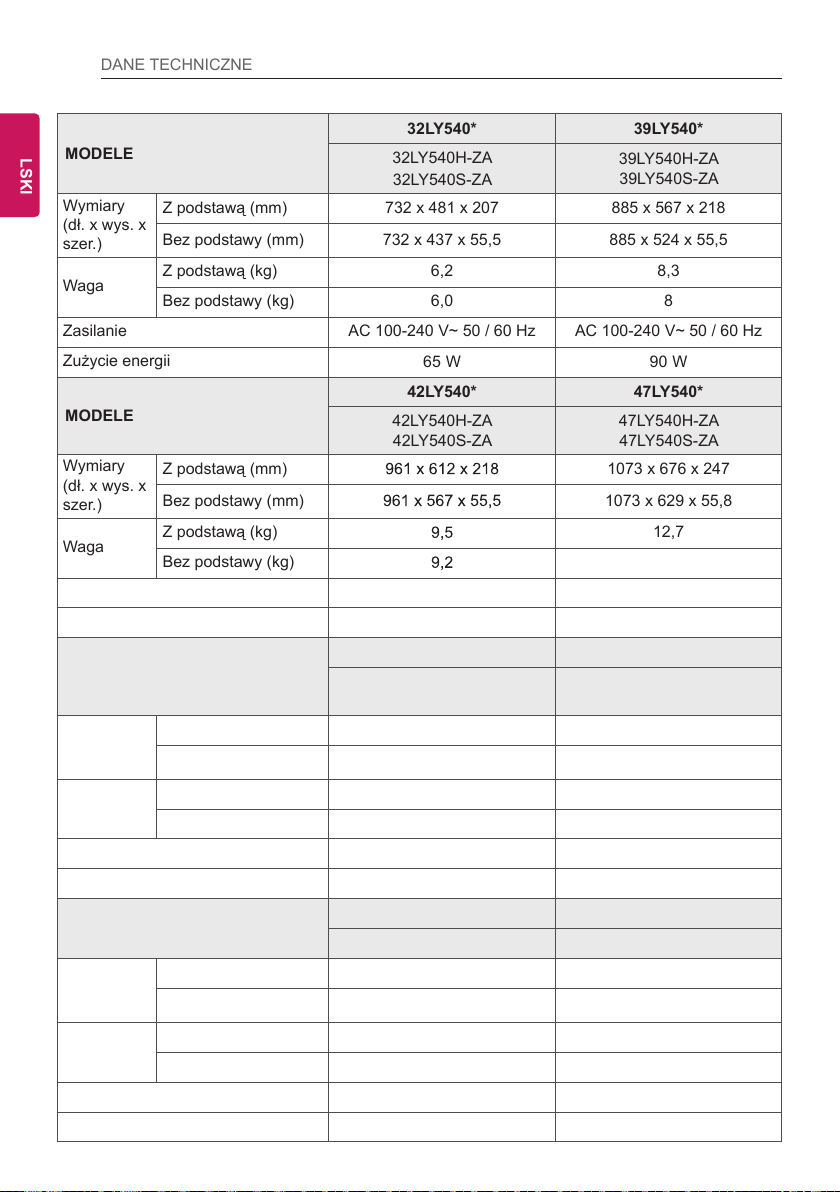

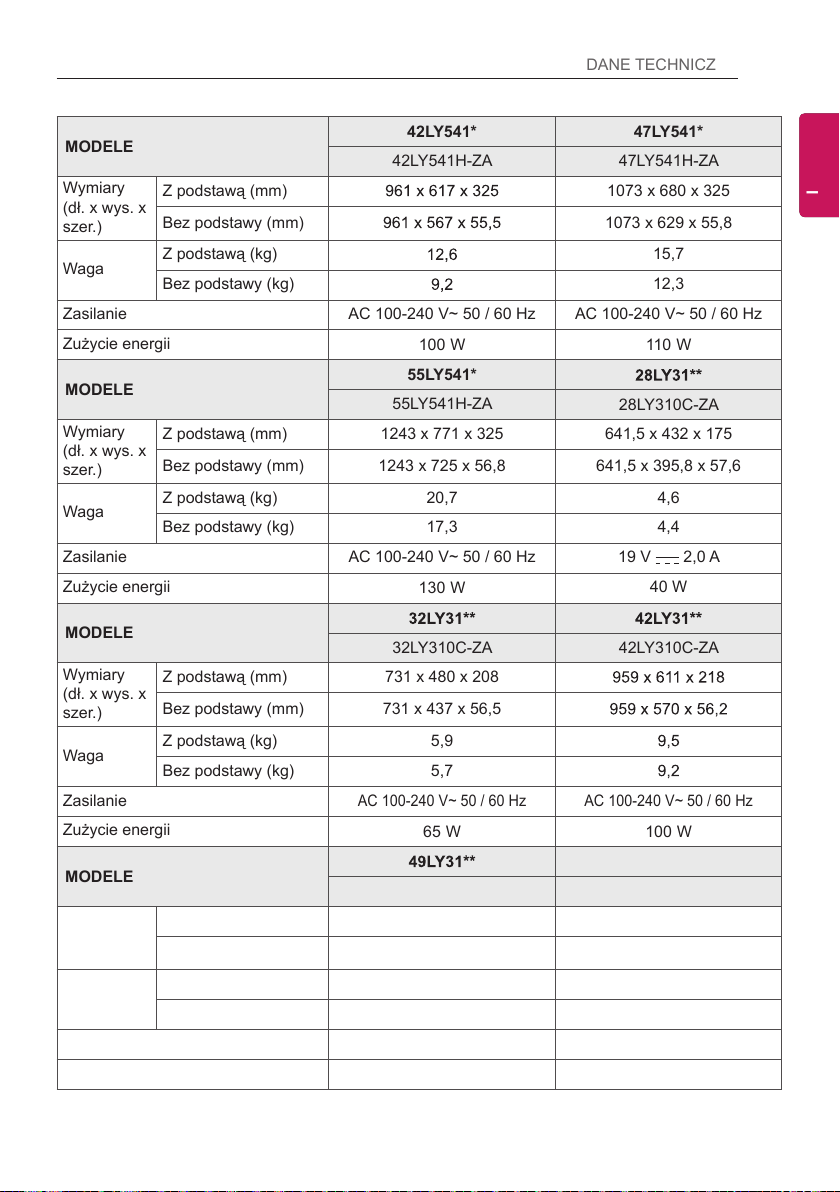

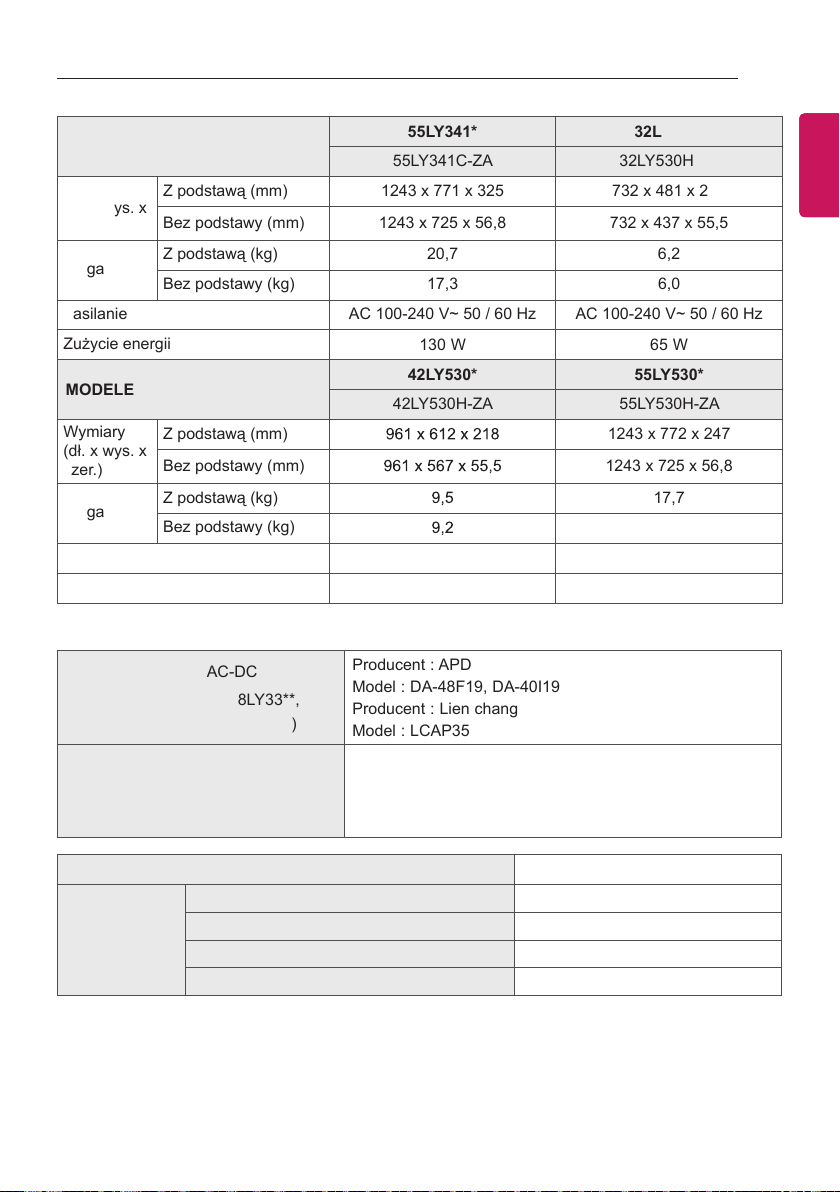

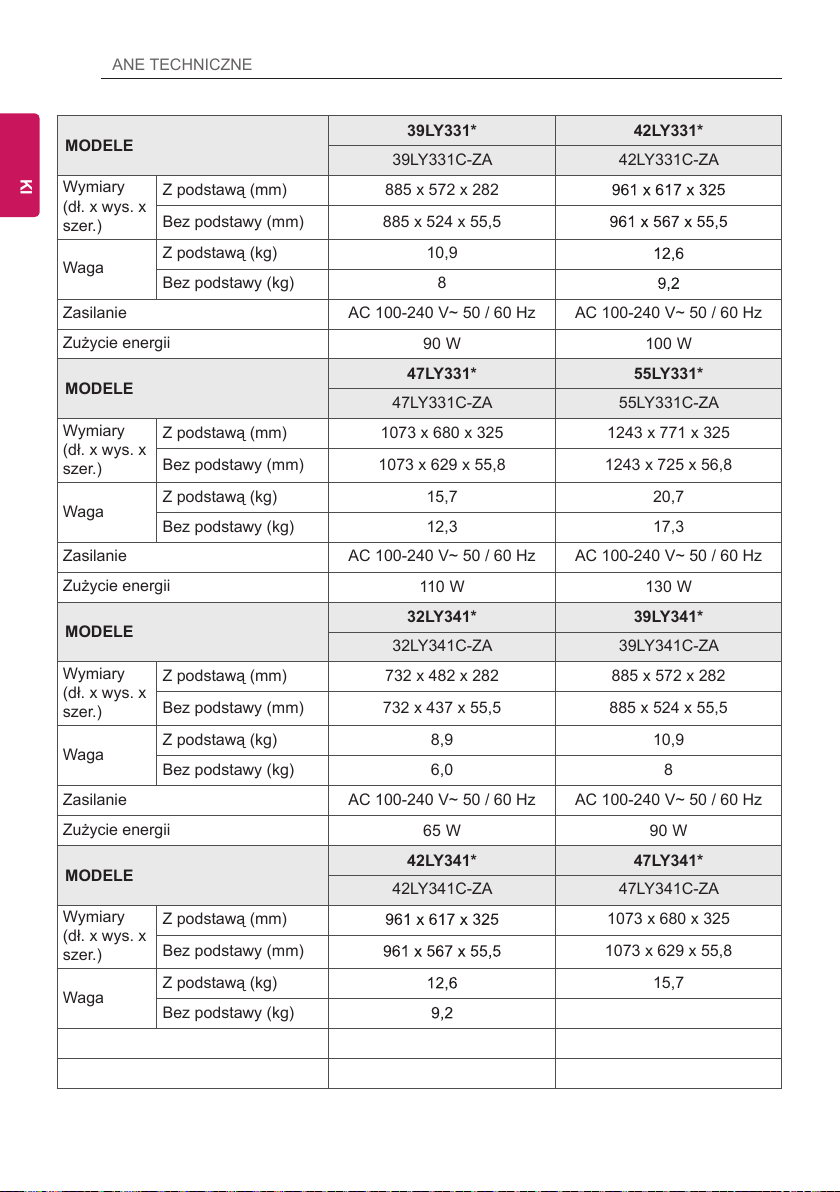

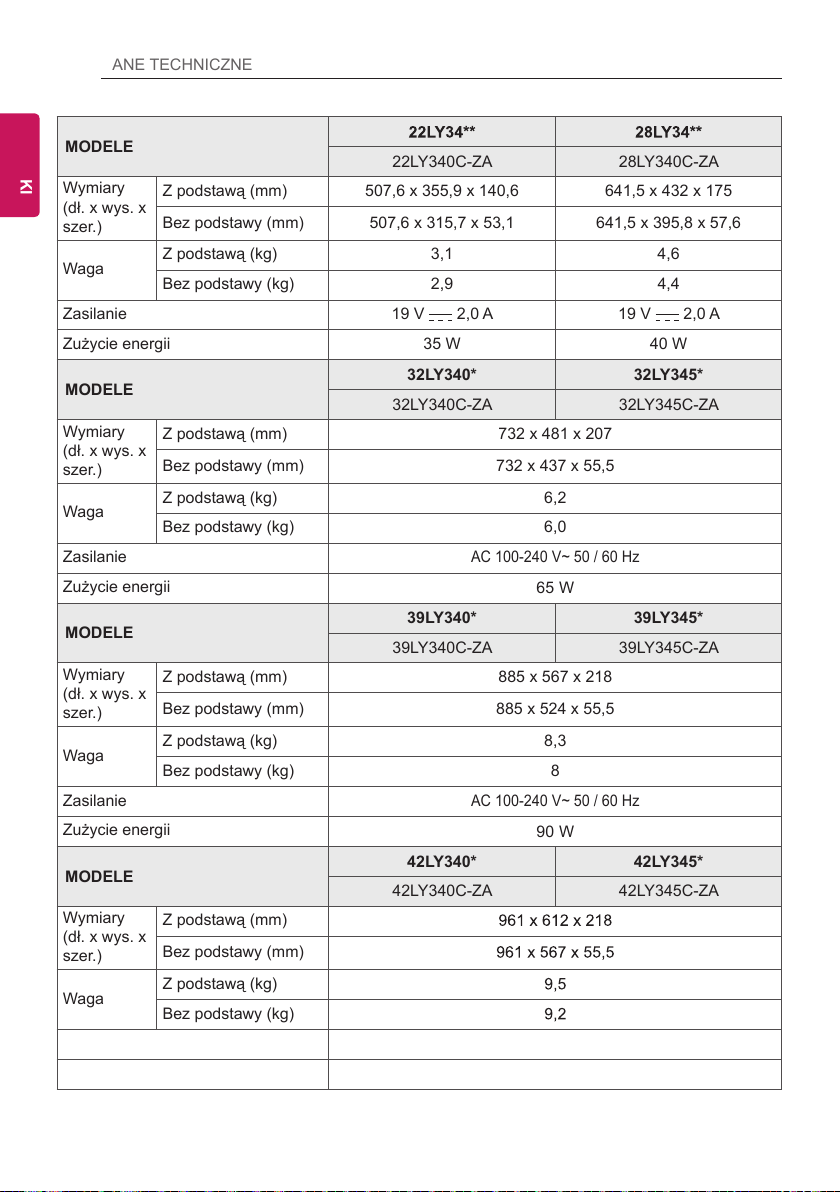

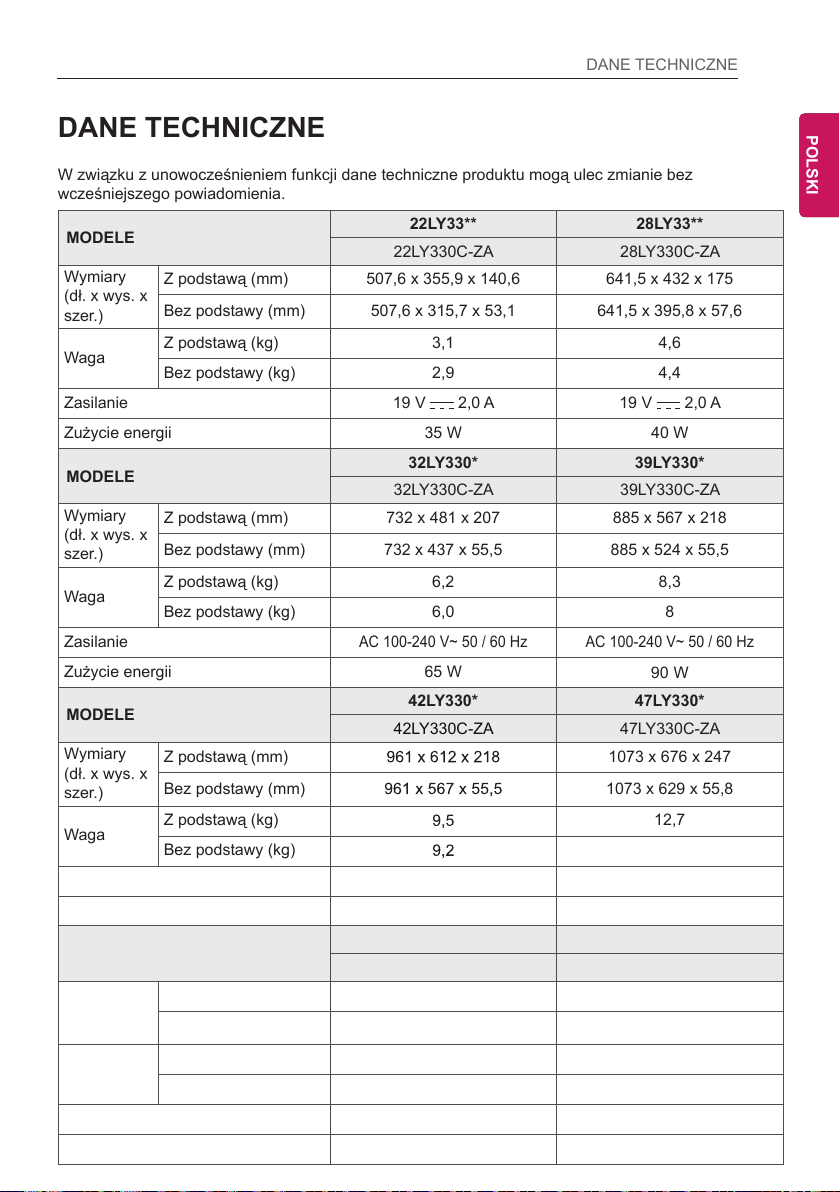

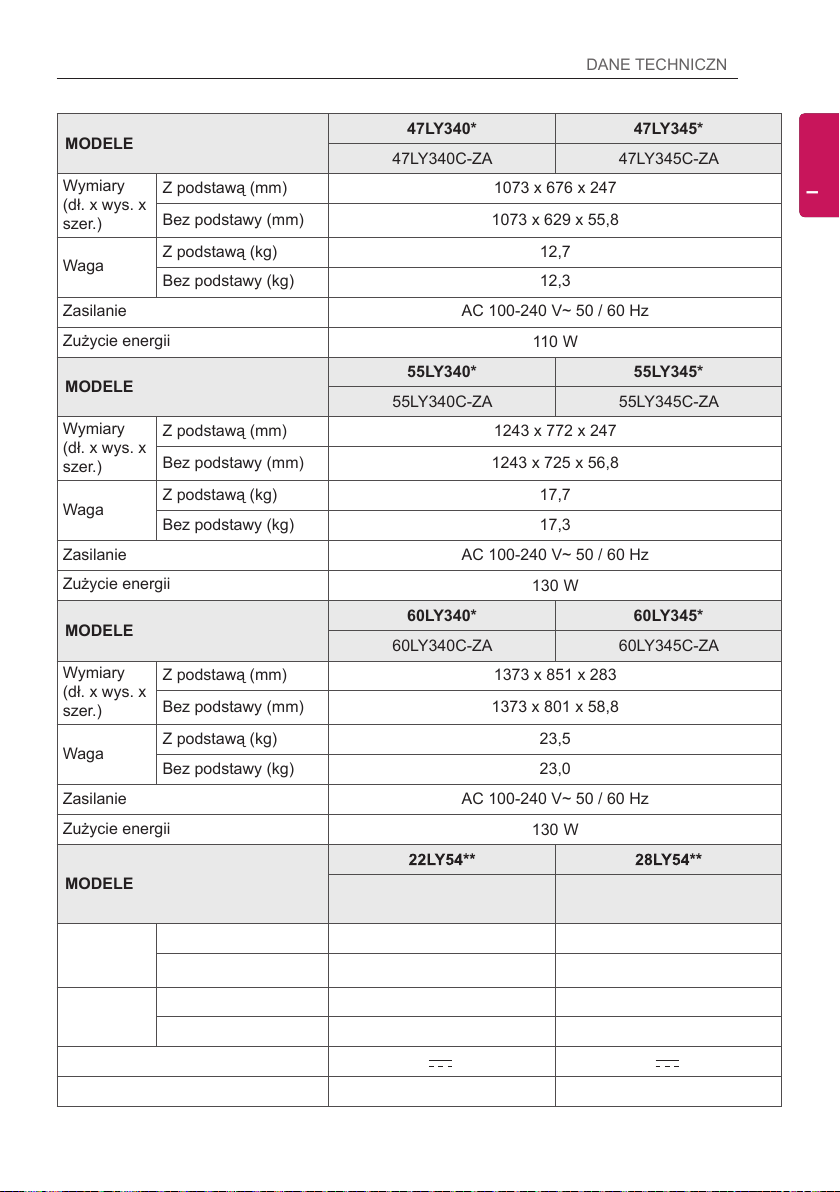

47 DANE TECHNICZNE

56 KODY STEROWANIA

PODCZERWIENIĄ

57 KONFIGURACJA

ZEWNĘTRZNEGO URZĄDZENIA
STERUJĄCEGO

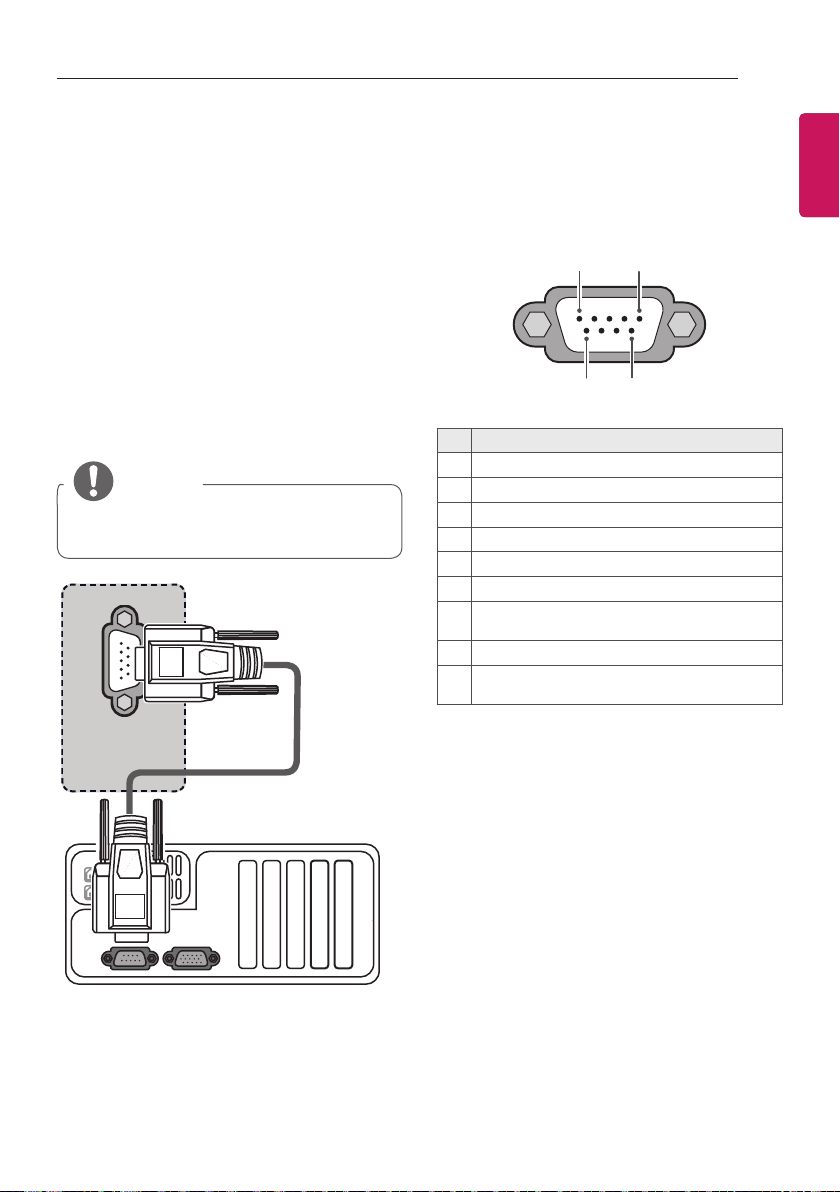

57 Podłączanie za pomocą złącza RS-232C
57 Rodzaj złącza:

D-Sub, męskie, 9-stykowe

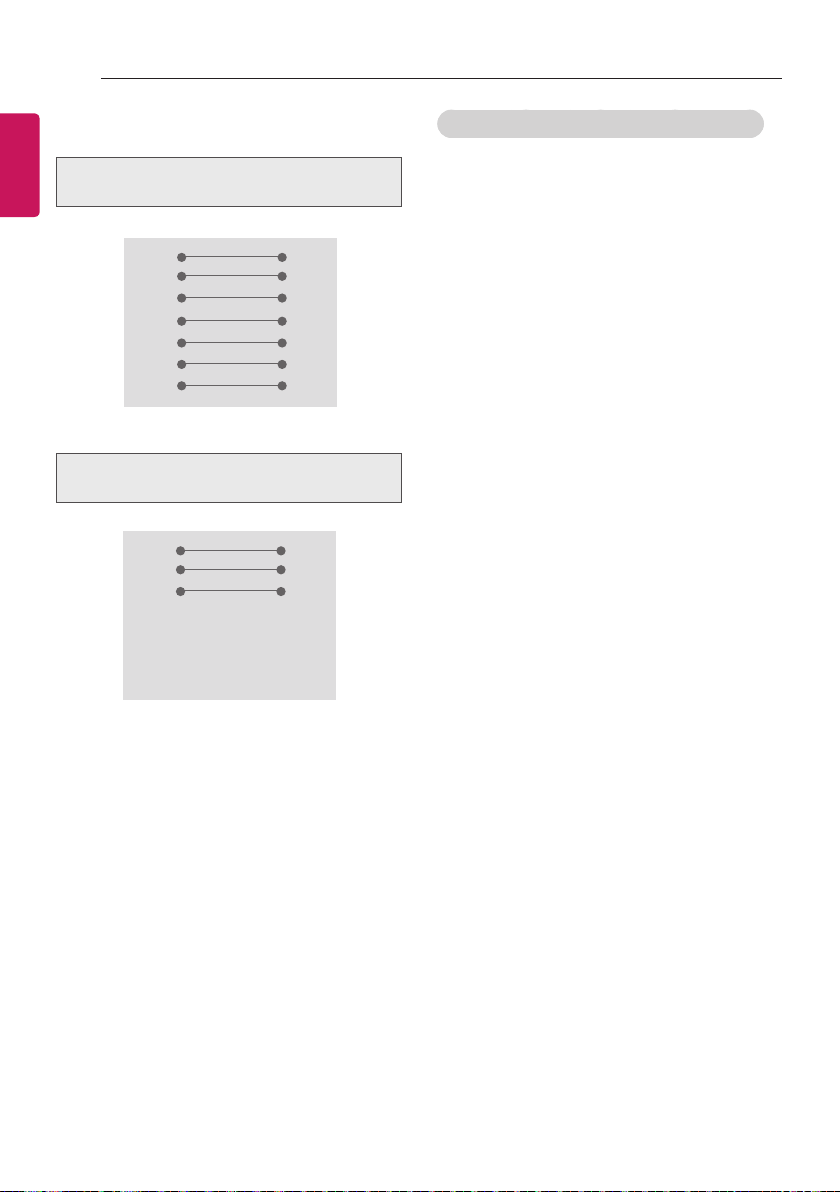

58 Konfiguracje przewodu RS-232C
59 Parametry komunikacji
59 Wykaz poleceń
60 Protokół transmisji / odbioru

OSTRZEŻENIE

Zignorowanie ostrzeżenia może

y

spowodować wypadek, a w
konsekwencji poważne obrażenia ciała
lub śmierć.

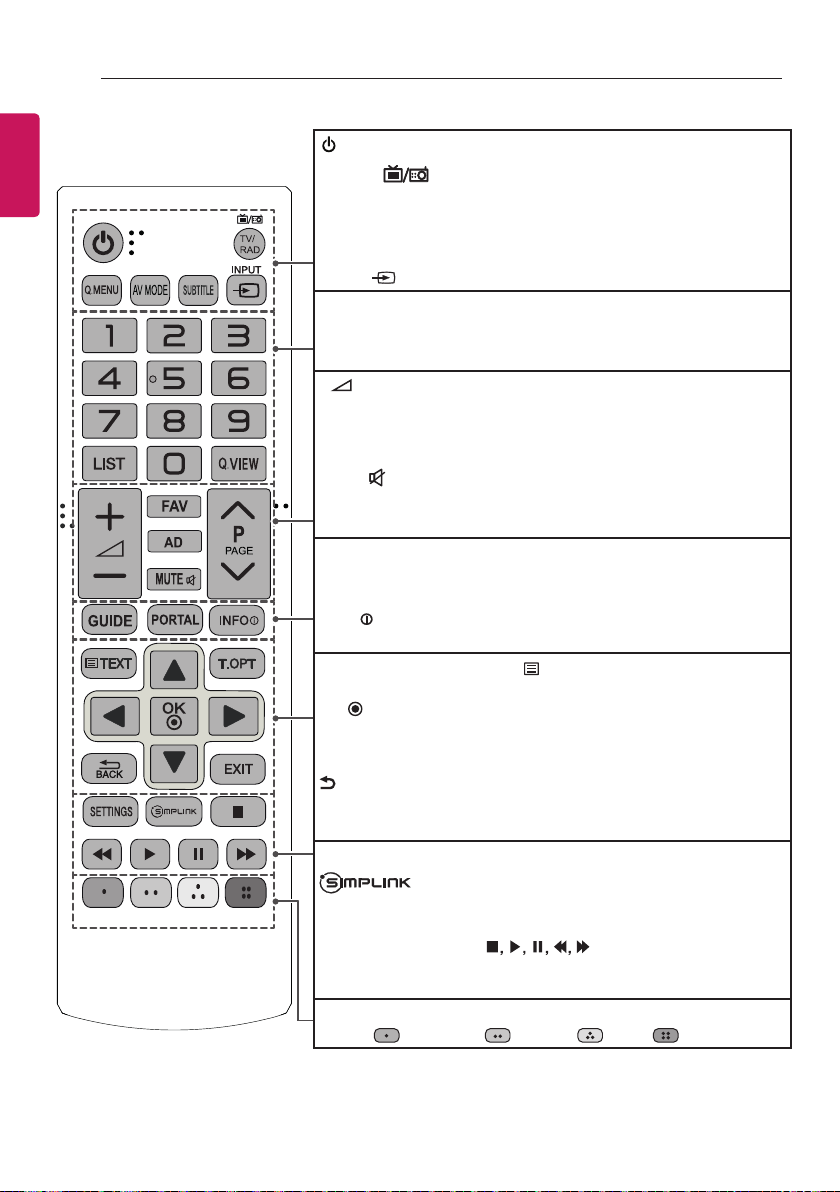

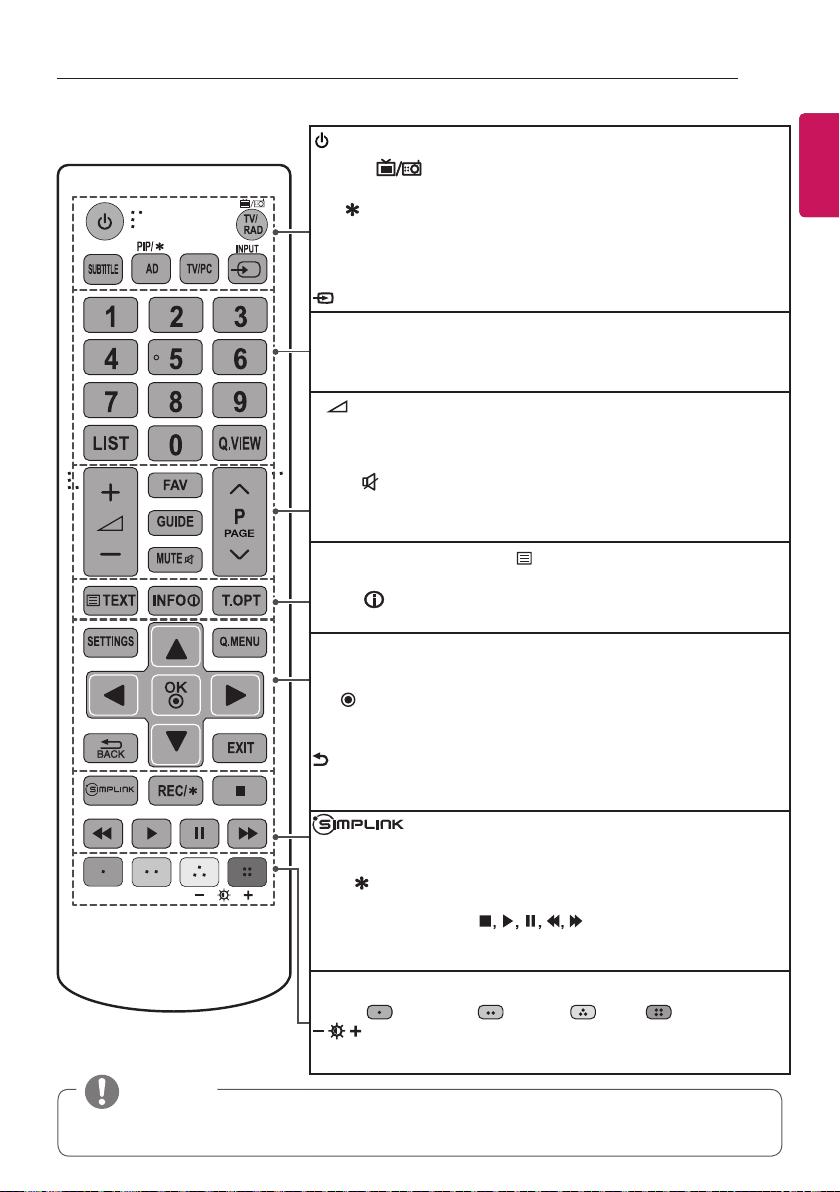

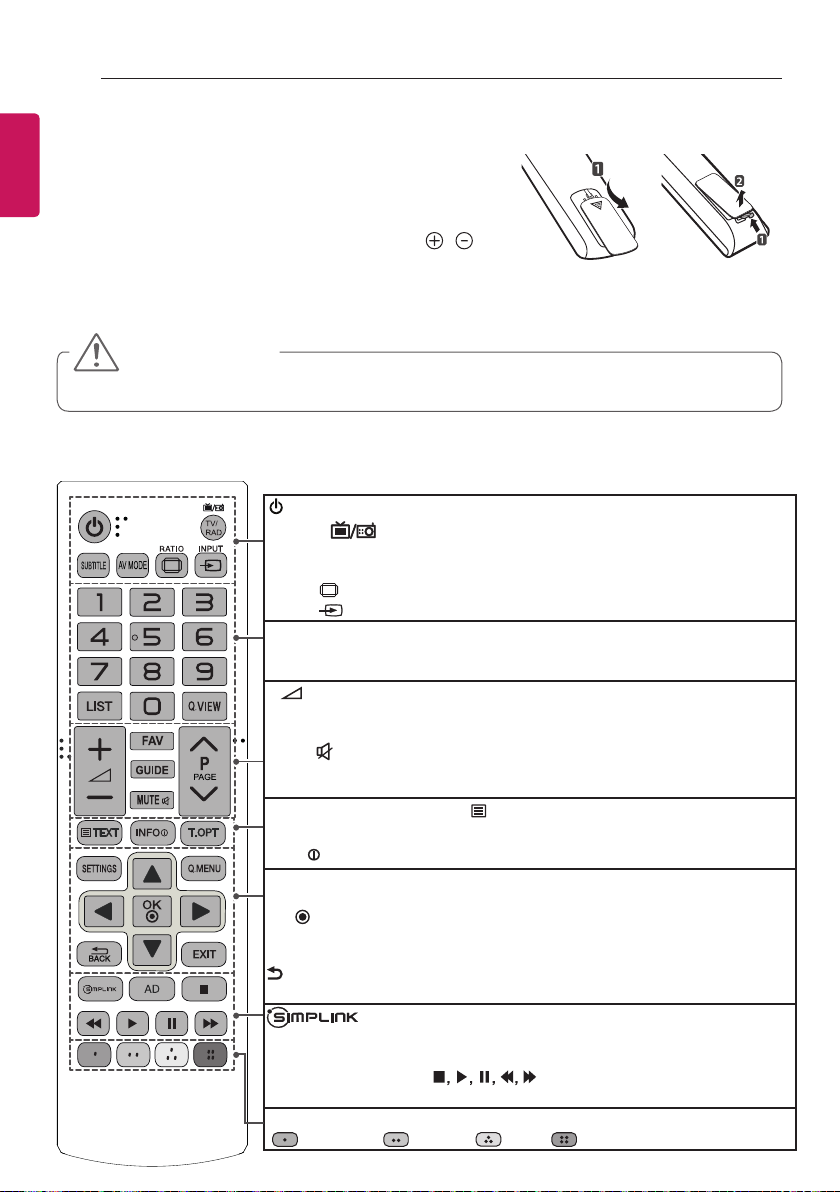

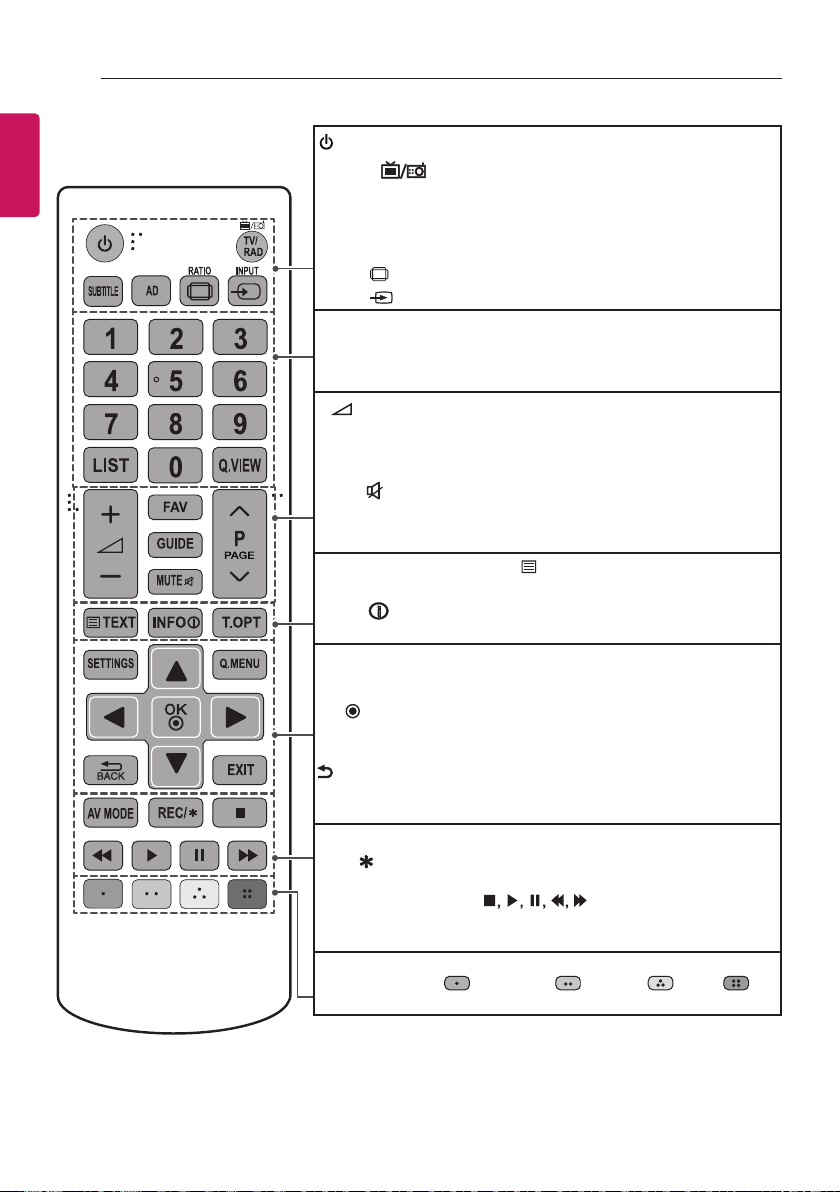

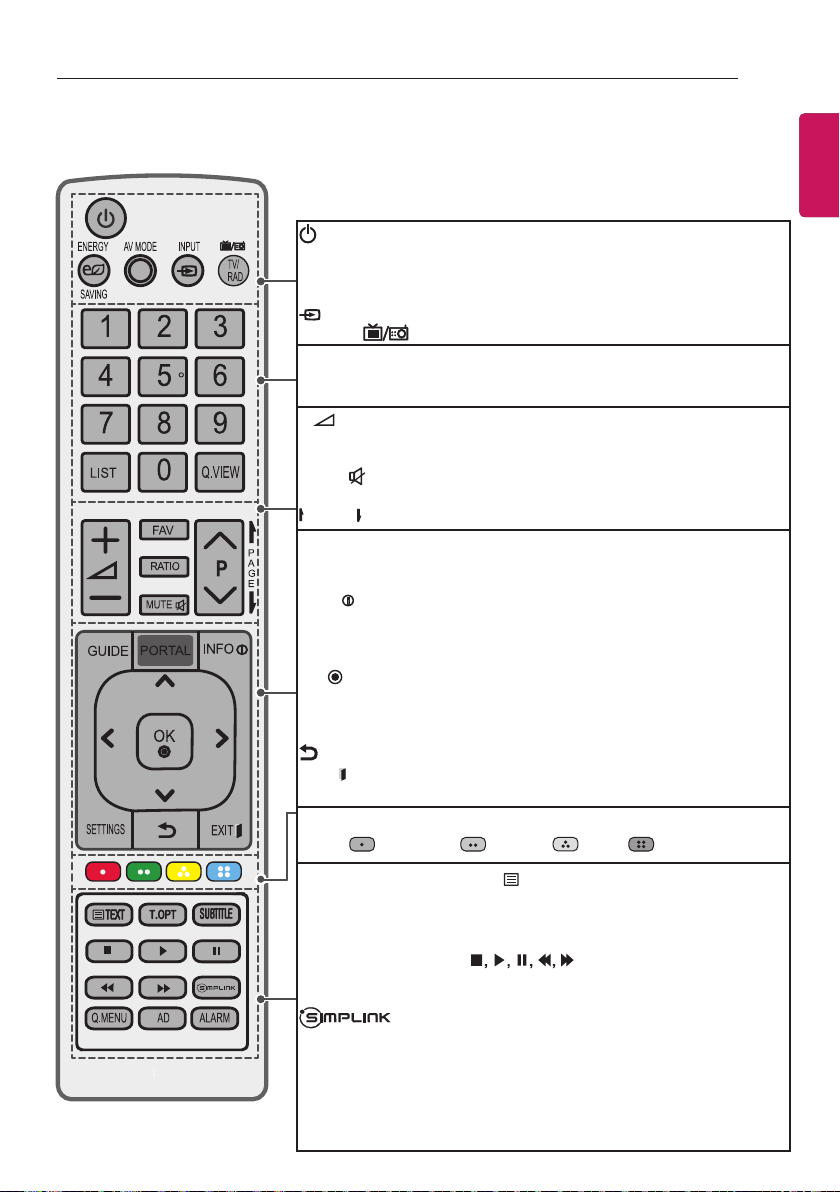

40 PILOT ZDALNEGO STEROWANIA

45 KONSERWACJA

45 Czyszczenie telewizora
45 - Ekran, ramka, obudowa i podstawa
45 - Przewód zasilający

46 ROZWIĄZYWANIE PROBLEMÓW

PRZESTROGA

Zignorowanie tego typu uwag może

y

spowodować obrażenia ciała lub
uszkodzenie produktu.

UWAGA

Uwagi ułatwiają zrozumienie działania

y

produktu i bezpieczne korzystanie z
niego. Przed rozpoczęciem korzystania
z produktu należy dokładnie zapoznać
się z uwagami.

LICENCJE / INFORMACJA DOTYCZĄCA OPROGRAMOWANIA OPEN SOURCE

3

LICENCJE

Dostępne licencje mogą się różnić w zależności od modelu. Więcej informacji o licencjach zamieszczono

na stronie www.lg.com.

Wyprodukowano na licencji Dolby Laboratories. Dolby i symbol z
podwójnym D są znakami towarowymi firmy Dolby Laboratories.

„Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI
są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI
Licesing, LLC w Stanach Zjednoczonych i innych krajach.”

O FORMACIE DIVX: DivX® jest formatem cyfrowego obrazu wideo
stworzonym przez firmę DivX, LLC będącą podmiotem zależnym Rovi
Corporation.
To urządzenie posiada certyfikat DivX Certified®, który potwierdza, że zostało
poddane rygorystycznym testom potwierdzającym obsługę odtwarzania
materiałów wideo w formacie DivX. Więcej informacji oraz narzędzia do
konwersji plików wideo na format DivX można znaleźć na stronie www.divx.
com.

O USŁUDZE DIVX VOD (VIDEO-ON-DEMAND, wideo na żądanie): to
urządzenie z certyfikatem DivX Certified® musi zostać zarejestrowane, aby
można było na nim odtwarzać filmy kupione w ramach usługi DivX Video-on­Demand (VOD). W celu uzyskania kodu rejestracyjnego należy skorzystać
z sekcji DivX VOD w menu ustawień urządzenia. Więcej informacji na temat
procedury rejestracji można znaleźć na stronie vod.divx.com.

„Certyfikowane urządzenie DivX® umożliwiające odtwarzanie plików wideo
w formacie DivX® do rozdzielczości HD 1080p, w tym materiałów z kategorii
premium”.

ENGPOLSKI

„DivX®, DivX Certified® oraz związane z nimi logotypy są znakami towarowymi
Rovi Corporation lub jej podmiotów zależnych i są wykorzystywane jedynie na
podstawie udzielonej licencji”.

„Powyższe rozwiązania są chronione jednym lub kilkoma spośród
następujących amerykańskich patentów:
7,295,673; 7,460,668; 7,515,710; 7,519,274”

INFORMACJA DOTYCZĄCA OPROGRAMOWANIA OPEN SOURCE

Zawarty w tym produkcie kod źródłowy podlegający licencjom GPL, LGPL, MPL i innym licencjom open
source można pobrać ze strony internetowej http://opensource.lge.com.
Oprócz kodu źródłowego ze strony można pobrać warunki wszystkich wymienionych licencji,
zastrzeżenia gwarancyjne i informacje o prawach autorskich.
Firma LG Electronics może udostępnić kod źródłowy na płycie CD-ROM za opłatą pokrywającą
koszty takiej dystrybucji (w tym koszty nośników, transportu i obsługi) na wniosek przesłany na adres
[e-mail]. Oferta jest ważna przez okres trzech (3) lat od daty zakupu produktu.

4

<

=

<

=

MONTAŻ I PRZYGOTOWANIE DO PRACY

POLSKI

ENG

UWAGA

Telewizor użytkownika może różnić się od pokazanego na ilustracji.

y

Menu ekranowe telewizora użytkownika może się nieco różnić od przedstawionego w tej

y

instrukcji.
Dostępne menu i opcje mogą być różne w zależności od używanego źródła sygnału

y

wejściowego i modelu produktu.
W przyszłości funkcjonalność tego telewizora może zostać rozszerzona o nowe funkcje.

y

Aby zmniejszyć zużycie energii, można włączyć tryb czuwania telewizora. Jeśli telewizor ma

y

nie być używany przez dłuższy czas, należy go wyłączyć, aby zmniejszyć zużycie energii.
Zużycie energii podczas korzystania z telewizora można znacząco ograniczyć, zmniejszając

y

jasność obrazu. Spowoduje to obniżenie ogólnych kosztów eksploatacji urządzenia.

MONTAŻ I PRZYGOTOWANIE DO PRACY

Rozpakowywanie

Zalecamy sprawdzenie, czy opakowanie zawiera poniższe elementy. W przypadku braku
jakiegokolwiek elementu należy skontaktować się ze sprzedawcą. Urządzenie i akcesoria pokazane
na ilustracjach w tej instrukcji mogą się różnić wyglądem od zakupionych przez użytkownika.

PRZESTROGA

Aby zapewnić maksymalne bezpieczeństwo i długi czas eksploatacji urządzenia, nie należy

y

podłączać do niego żadnych niezatwierdzonych akcesoriów.
Jakiekolwiek szkody i obrażenia ciała spowodowane stosowaniem niezatwierdzonych

y

akcesoriów nie są objęte gwarancją.
Niektóre modele mają cienką folię przyczepioną do ekranu. Folii tej nie wolno usuwać.

y

UWAGA

Zawartość opakowania z produktem może być różna w zależności od modelu.

y

W związku z unowocześnieniem funkcji dane techniczne produktu i treść instrukcji obsługi

y

mogą ulec zmianie bez wcześniejszego powiadomienia.
W celu zapewnienia wygody połączeń przewody HDMI i urządzenia USB powinny mieć

y

końcówki o grubości mniejszej niż 10 mm i szerokości mniejszej niż 18 mm. Jeśli przewód lub
karta pamięci USB nie pasują do portu USB w telewizorze, użyj przewodu przedłużającego,
który obsługuje standard USB 2.0.

B

A

Należy korzystać z certyfikowanego przewodu z logo HDMI.

y

W przypadku używania niecertyfikowanego przewodu HDMI może wystąpić problem z

y

wyświetlaniem obrazu lub błąd połączenia. (Zalecane typy przewodu HDMI)

- Przewód High-Speed HDMI

- Przewód High-Speed HDMI®/TM z obsługą sieci Ethernet

B

*A

10 mm

*B

A

®/TM

18 mm

MONTAŻ I PRZYGOTOWANIE DO PRACY

5

ENGPOLSKI

Pilot zdalnego
sterowania i baterie
(AAA)

(Patrz str. 40, 41, 42, 43, 44)

Przewód zasilający

(zależnie od modelu)

Uchwyt przytrzymujący

przewody

2 Szt

(Tylko modele
32/42/49LY31**,
32/39/42/47/55/60LY330*,
32/39/42/47/55/60LY340*,
32/39/42/47/55/60LY345*,
32/39/42/47/55/60LY540*,
32/42/55LY530*)
(Patrz str. 20)

Instrukcja obsługi Uchwyt do przewodów

(zależnie od modelu)
(Patrz str. 20)

Wkręty podstawy

4 Szt, M4 x L14
(Tylko modele 42/49LY31**,

39/42/47/55/60LY330*,
39/42/47/55/60LY340*,
39/42/47/55/60LY345*,
39/42/47/55/60LY540*,
42/55LY530*,
42/47/55LY541*,
42/47/55LY341*,
42/47/55LY331*)
(Patrz str. 11, 13)

Elementy dystansowe

uchwytu ściennego

2 Szt

(Tylko modele 42LY31**,
42LY33**, 42LY34**,
42LY54**, 42LY53**)
(Patrz str. 18)

Wkręty podstawy

4 Szt, M4 x L20

(Tylko modele 32LY31**,
32LY330*, 32LY340*,
32LY345*, 32LY540*,
32LY530*, 42/47/55LY541*,
42/47/55LY341*,
42/47/55LY331*)

6 Szt, M4 x L20

(Tylko modele 32/39LY541*,
32/39LY341*, 32/39L Y331*)
(Patrz str. 11, 12, 13)

Stopka podstawy

(Tylko modele
32/42/49LY31**,
32/39/42/47/55/60LY330*,
32/39/42/47/55/60LY340*,
32/39/42/47/55/60LY345*,
32/39/42/47/55/60LY540*,
32/42/55LY530*)
(Patrz str. 11)

6

POLSKI

ENG

MONTAŻ I PRZYGOTOWANIE DO PRACY

Zasilacz AC-DC

(Tylko modele 28LY31**,
22/28LY33**, 22/28LY34**,
22/28LY54**)
(zależnie od modelu)
(Patrz str. 23)

Stopka podstawy/Nóżka

podstawy

(Tylko modele LY541*,
LY331*, LY341*)
(Patrz str. 12, 13)

Stopka podstawy

(Tylko modele 28LY31**,
22/28LY33**, 22/28LY34**,
22/28LY54**)
(Patrz str. 11)

Uchwyt przewodu

zasilającego/śruba

1 Szt

(Tylko modele
39/42/47/55LY541*,
39/42/47/55LY341*,
39/42/47/55LY331*)
(Patrz str. 20)

Dual Lock™

(Tylko modele LY540H,
LY541H, LY540M, LY530H)
(Patrz str. 19)

Śruby Torx Plus z łbem
gwiaździstym

2 Szt

(Tylko modele LY541*, LY331*,
LY341*)
(Patrz str. 12, 13)

Gumki

2 Szt

(Tylko modele LY541*,
LY331*, LY341*)
(Patrz str. 14)

Śruby do mocowania

podstawy

2 Szt

(Zależnie od modelu)
(Patrz str. 16)

Podkładki do mocowania

podstawy

2 Szt

(Zależnie od modelu)
(Patrz str. 16)

Nakrętki do mocowania

podstawy

2 Szt

(Zależnie od modelu)
(Patrz str. 16)

MONTAŻ I PRZYGOTOWANIE DO PRACY

7

Separate Purchase

Elementy nabywane osobno mogą bez powiadomienia ulec zmianie lub modyfikacji w celu poprawy
jakości. W celu nabycia tych akcesoriów należy skontaktować się z punktem zakupu urządzenia.
Wymienione urządzenia współpracują jedynie z niektórymi modelami. Nazwa i wygląd modelu mogą
ulec zmianie po zmianie funkcji produktu lub na skutek rozmaitych decyzji producenta.

Urządzenie audio firmy

LG

Zegar LED

LEC-003
(Tylko modele
32/39/42/47/55LY540H,
32/39/42/47/55LY541H,
32/42/55LY530H)

ENGPOLSKI

8

MONTAŻ I PRZYGOTOWANIE DO PRACY

Złącza i przyciski sterujące

POLSKI

ENG

Typ A : 32/42/49LY31**, 32/39/42/47/55/60LY330*,
32/39/42/47/55/60LY340*, 32/39/42/47/55/60LY345*,
32/39/42/47/55/60LY540*, 32/42/55LY530*

Ekran

Typ B : 28LY31**, 22/28LY33**,
22/28LY34**, 22/28LY54**

Ekran

Głośniki

Czujnik zdalnego sterowania

i inteligentny sensor

1

Wskaźnik zasilania

Przycisk joysticka

Typ C : 32/39/42/47/55LY331*, 32/39/42/47/55LY541*,
32/39/42/47/55LY341*

Ekran

Głośniki

Czujnik zdalnego sterowania

i inteligentny sensor

Wskaźnik zasilania

1

Przycisk joysticka

Czujnik zdalnego sterowania

i inteligentny sensor

2

2

Wskaźnik zasilania

Głośniki

1

Przycisk joysticka

2

1 Inteligentny sensor – dopasowuje parametry obrazu do warunków otoczenia.
2 Przycisk joysticka - Ten przycisk znajduje się poniżej ekranu telewizora.

UWAGA

Wskaźnik zasilania można włączyć lub wyłączyć, wybierając pozycję OPCJE w menu głównym.

y

MONTAŻ I PRZYGOTOWANIE DO PRACY

9

Korzystanie z przycisku joysticka

Naciskając przycisk joysticka lub przesuwając go w górę, w dół, w lewo lub w prawo, można sterować
funkcjami telewizora.

Podstawowe funkcje

Gdy telewizor jest wyłączony, naciśnij krótko przycisk joysticka

Włączanie

Wyłączanie

Regulacja

głośności

Przełączanie

programów

jeden raz.Gdy telewizor jest wyłączony, naciśnij krótko przycisk
joysticka jeden raz.

Gdy telewizor jest włączony, naciśnij i przytrzymaj przez kilka
sekund przycisk joysticka. (Jeśli przycisk Menu znajduje się
na ekranie, naciśnięcie i przytrzymanie przycisku joysticka
spowoduje wyjście z Menu).

Aby dostosować poziom głośności, naciśnij przycisk joysticka i
przesuń go w lewo lub w prawo.

Aby przewijać listę zaprogramowanych kanałów, naciśnij
przycisk joysticka i przesuń go w górę lub w dół.

UWAGA

Umieszczając palec na przycisku joysticka i przesuwając przycisk w górę, w dół, w lewo lub

y

w prawo, należy uważać, aby nie nacisnąć przycisku. Jeśli przycisk zostanie naciśnięty przed
przesunięciem, nie można będzie dostosować poziomu głośności i zapisanych programów.

ENGPOLSKI

Dostosowywanie ustawień menu

Gdy telewizor jest włączony, naciśnij przycisk joysticka jeden raz.
Aby dostosować ustawienia menu (
prawo.

, , , ) przesuwaj joystickiem w górę, w dół, w lewo lub w

TV wył. Wyłączanie zasilania.

Ustawienia Dostęp do menu głównego.

Zamknij

Lista wejść Zmiana źródła sygnału wejściowego.

Zamknięcie menu ekranowych i powrót do trybu
oglądania telewizji.

10

MONTAŻ I PRZYGOTOWANIE DO PRACY

Podnoszenie i przenoszenie

POLSKI

ENG

telewizora

Przed podjęciem próby przeniesienia lub
podniesienia telewizora należy przeczytać
poniższe informacje. Pomogą one uniknąć
ryzyka jego porysowania lub uszkodzenia, a
także zapewnić bezpieczny transport niezależnie
od modelu i rozmiarów.

PRZESTROGA

Należy unikać dotykania ekranu,

y

ponieważ może to doprowadzić do jego
uszkodzenia.

Zaleca się przenoszenie telewizora w

y

oryginalnym kartonie lub opakowaniu.
Przed uniesieniem lub przeniesieniem

y

telewizora należy odłączyć przewód
zasilający i wszystkie inne przewody.
Telewizor należy trzymać ekranem

y

zwróconym na zewnątrz, aby zapobiec
uszkodzeniom.

Duży telewizor powinny przenosić

y

przynajmniej 2 osoby.
Niosąc telewizor, należy go trzymać w

y

sposób pokazany na poniższej ilustracji.

Podczas transportu telewizora należy

y

chronić go przed wstrząsami i nadmiernymi
drganiami.
Podczas transportu telewizora należy go

y

trzymać w pozycji pionowej – nie wolno
obracać go na bok ani pochylać w lewo lub
w prawo.
Nie należy używać nadmiernej siły wobec

y

obudowy, ponieważ jej zginanie lub
wyginanie może spowodować uszkodzenie
ekranu.

Telewizor należy chwycić mocno u góry i u

y

dołu ramy. Nie wolno go trzymać za część
przezroczystą, głośnik ani kratkę głośnika.

PRZESTROGA

yPodczas korzystania z telewizora należy

uważać, aby nie uszkodzić wystającego
przycisku joysticka. (zależnie od modelu)

MONTAŻ I PRZYGOTOWANIE DO PRACY

1

2

11

Przygotowanie do pracy

Telewizor użytkownika może różnić się od
pokazanego na ilustracji.

Mocowanie podstawy

(

Tylko modele 32/42/49LY31**,
32/39/42/47/55/60LY330*, 32/39/42/47/55/60LY340*,
32/39/42/47/55/60LY345*, 32/39/42/47/55/60LY540*,
32/42/55LY530*)

1

A Stopka podstawy

B Stopka podstawy

2

(Tylko modele 28LY31**, 22/28LY33**,
22/28LY34**, 22/28LY54**)

1

2

ENGPOLSKI

Stopka

podstawy

M4 x L14
(Tylko modele 42/49LY31**,
39/42/47/55/60LY330*,
39/42/47/55/60LY340*,
39/42/47/55/60LY345*,
39/42/47/55/60LY540*,
42/55LY530*)

M4 x L20

4 szt.

(Tylko modele 32LY31**,
32LY330*, 32LY340*,
32LY345*, 32LY540*,
32LY530*)

12

MONTAŻ I PRZYGOTOWANIE DO PRACY

(Tylko modele 32/39LY541*, 32/39LY331*,

POLSKI

32/39LY341*)

ENG

3

1

Stopka

podstawy

2

4 Szt

M4 x L20

Nóżka
podstawy

M4 x L20

2 Szt

lub

Śruby Torx Plus z łbem gwiaździstym

2 Szt

Dokręć dwie śruby Torx (w zestawie
z telewizorem) za pomocą śrubokrętu
Torx (niedołączony do zestawu).

MONTAŻ I PRZYGOTOWANIE DO PRACY

13

(Tylko modele 42/47/55LY541*, 42/47/55LY331*,
42/47/55LY341*)

1

Stopka

podstawy

4 Szt

M4 x L20

Nóżka
podstawy

2

3

M4 x L14

4 Szt

lub

M4 x L14

2 Szt

Śruby Torx Plus z łbem gwiaździstym

2 Szt

Dokręć dwie z tych czterech śrub
oraz dwie śruby Torx (w zestawie z
telewizorem), aby zamocować telewizor.
Dokręć dwie śruby Torx za pomocą
śrubokrętu Torx (niedołączony do
zestawu).

ENGPOLSKI

14

MONTAŻ I PRZYGOTOWANIE DO PRACY

POLSKI

ENG

PRZESTROGA

W trakcie przymocowywania podstawy

y

do telewizora – telewizor powinien być
położony ekranem w dół na miękkiej lub
płaskiej powierzchni, aby zmniejszyć
ryzyko jego zarysowania.
Wkręty muszą być całkowicie dokręcone.

y

(Jeśli nie będą dokręcone wystarczająco
mocno, telewizor może przechylać się
do przodu po zamontowaniu.) Nie należy
dokręcać wkrętów zbyt mocno; mogą się
wtedy zużyć i poluzować.

UWAGA

Przed montażem telewizora na uchwycie

y

ściennym należy zdemontować
podstawę, wykonując instrukcje
dotyczące jej montażu w odwrotnej
kolejności.
Gumka zabezpieczy otwór

y

przed gromadzeniem się kurzu i
zanieczyszczeń. W przypadku montażu
przy użyciu uchwytu ściennego należy
użyć gumki. (Tylko modele LY541*,
LY331*, LY341*)

Montaż na płaskiej powierzchni

1 Podnieś telewizor i ustaw go na płaskiej

powierzchni w pozycji pionowej.

- Pozostaw co najmniej 10-centymetrowy
odstęp od ściany w celu zapewnienia
odpowiedniej wentylacji.

10 cm

10 cm

2 Podłącz przewód zasilający do gniazdka

sieciowego.

PRZESTROGA

Telewizora nie wolno umieszczać

y

w pobliżu źródeł ciepła ani na nich,
ponieważ grozi to pożarem lub
uszkodzeniem telewizora.

10 cm

10 cm

Gumki

2 Szt

MONTAŻ I PRZYGOTOWANIE DO PRACY

15

Dostosowywanie kąta ustawienia telewizor

(Tylko modele LY541*, LY331*, LY341*)
W celu dostosowania kąta ustawienia telewizora
należy obrócić go o maksymalnie 20 stopni w
lewo lub w prawo.

20˚20˚

PRZESTROGA

Podczas regulacji kąta ustawienia ekranu

y

należy uważać na palce.

»

Istnieje ryzyko przytrzaśnięcia palców.
W przypadku zbyt dużego nachylenia
produkt może przewrócić się,
powodując uszkodzenie lub obrażenia
ciała.

Mocowanie telewizora do blatu

ENGPOLSKI

(Zależnie od modelu)
Telewizor należy przymocować do blatu w taki
sposób, aby nie było możliwe przesunięcie
odbiornika do przodu lub do tyłu, co mogłoby
skutkować obrażeniami ciała u osób
znajdujących
się w pobliżu lub uszkodzeniem odbiornika.

Typ A )

4 wkręty

(Niedołączone do zestawu)

Podstawa

Blat

UWAGA

Wkręt : M5 x dł. (*dł. = grubość blatu +

y

8–10 mm) np. grubość blatu: 15 mm,
wkręt : M5 x 25

16

MONTAŻ I PRZYGOTOWANIE DO PRACY

Typ B )

POLSKI

ENG

2 Śruby do mocowania podstawy,

2 Podkładki do mocowania podstawy,

2 Nakrętki do mocowania podstawy

(W zestawie z produktem)

Podstawa

Blat

Mocowanie telewizora do ściany

(W niektórych modelach ta funkcja jest
niedostępna.)

1 Włóż i dokręć śruby oczkowe lub uchwyty i

śruby z tyłu telewizora.

- Jeśli w miejscach, gdzie mają się
znaleźć śruby oczkowe, są już
wkręcone inne śruby, wykręć je.

2 Przymocuj uchwyty ścienne do ściany za

pomocą śrub.
Położenie uchwytów ściennych powinno
odpowiadać pozycji śrub oczkowych
wkręconych z tyłu telewizora.

3 Połącz śruby oczkowe z uchwytami

ściennymi za pomocą napiętej, odpowiednio
wytrzymałej linki Linka powinna biec
równolegle do podłogi.

PRZESTROGA

Należy dopilnować, aby telewizor był

y

zamontowany w sposób bezpieczny
dla dzieci, a w szczególności
uniemożliwiający jego przewrócenie,
bądź próby wspinania się na niego przez
dziecko.

NOTE

Do zamontowania telewizora należy użyć

y

stolika lub półki wystarczająco dużych
i mocnych, aby pomieścić urządzenie i
wytrzymać jego ciężar.
Śruby, uchwyty oraz linka nie są

y

dołączone do telewizora. W sprawie
zakupu dodatkowych akcesoriów prosimy
skontaktować się z lokalnymi punktami
sprzedaży.

MONTAŻ I PRZYGOTOWANIE DO PRACY

17

Montaż na ścianie

Uważnie przymocuj opcjonalny uchwyt ścienny
do tyłu telewizora oraz do mocnej ściany
prostopadłej
do podłogi. Jeśli chcesz zawiesić telewizor
na słabszych ścianach lub innych elementach,
skonsultuj się z wykwalifikowanym technikiem.
Firma LG zaleca przeprowadzenie montażu
urządzenia
na ścianie przez wykwalifikowanego instalatora.
Zalecamy korzystanie z uchwytu ściennego firmy
LG.
W przypadku korzystania z uchwytu ściennego
producenta innego niż firma LG należy wybrać
uchwyt zapewniający odpowiednie zamocowanie
urządzenia do ściany z wystarczającą ilością
miejsca umożliwiającą podłączenie urządzeń
zewnętrznych.

10 cm

10 cm

10 cm

10 cm

Wolno używać wyłącznie ściennego uchwytu
montażowego i wkrętów spełniających
wymagania standardu VESA. W tabeli poniżej
podano standardowe wymiary zestawów do
montażu ściennego.

Elementy do nabycia osobno(uchwyt

ścienny)

MODELE

VESA (A x B) 7 5 x 7 5 100 x 100
Typ wkrętu M4 X L10 M4 X L10

Liczba

wkrętów

Uchwyt

ścienny

MODELE

VESA (A x B) 200 x 200 400 x 400
Typ wkrętu M6 M6

Liczba

wkrętów

Uchwyt

ścienny

MODELE

VESA (A x B) 400 x 400
Typ wkrętu M6

Liczba

wkrętów

Uchwyt

ścienny

22LY33**
22LY34**
22LY54**

4 4

LSW140B LSW140B

32LY31**
32/39LY33**
32/39LY34**
32/39LY54**
32LY53**

4 4

LSW240B

MSW240

60LY33**
60LY34**
60LY54**

4

LSW440B

28LY31**
28LY33**
28LY34**
28LY54**

42/49LY31**
42/47/55LY33**
42/47/55LY34**
42/47/55LY54**
42/55LY53**

LSW440B

MSW240

ENGPOLSKI

A

B

18

MONTAŻ I PRZYGOTOWANIE DO PRACY

POLSKI

ENG

PRZESTROGA

Przed rozpoczęciem przenoszenia lub

y

montażu telewizora należy odłączyć go
od zasilania. Niezastosowanie się do
tego zalecenia grozi porażeniem prądem.
W przypadku montażu telewizora na

y

suficie lub pochylonej ścianie może on
spaść, powodując poważne obrażenia
ciała u osób znajdujących się w pobliżu.
Nie wolno zbyt mocno dokręcać wkrętów,

y

ponieważ może to doprowadzić do
uszkodzenia telewizora, a w efekcie do
utraty gwarancji.
Należy użyć wyłącznie ściennego

y

uchwytu montażowego i wkrętów
spełniających wymagania standardu
VESA. Szkody i obrażenia ciała
spowodowane niewłaściwym
użytkowaniem lub zastosowaniem
nieodpowiednich akcesoriów nie są
objęte gwarancją.
Długość wkrętu od zewnętrznej

y

powierzchni tylnej obudowy nie powinna
przekraczać 8 mm.
(Tylko modele 28LY31**, 22/28LY33**,

22/28LY34**, 22/28LY54**)

Podkładka do montażu ściennego

UWAGA

Należy używać wyłącznie wkrętów

y

wymienionych w specyfikacji standardu
VESA.
W skład zestawu do montażu ściennego

y

wchodzi instrukcja obsługi i niezbędne
części.
Uchwyt ścienny jest wyposażeniem

y

dodatkowym. Dodatkowe akcesoria
można nabyć u lokalnego sprzedawcy.
Długość wkrętów może być różna

y

w zależności od modelu uchwytu
ściennego. Należy użyć wkrętów o
odpowiedniej długości.
Więcej informacji można znaleźć w

y

instrukcji dołączonej do zestawu do
montażu ściennego.
Aby dostosować kąt nachylenia

y

telewizora w pionie, montując telewizor
na uchwycie ściennym, należy włożyć
elementy dystansowe uchwytu ściennego
do otworów montażowych w telewizorze.
(Tylko modele 42LY31**, 42LY33**,

42LY34**, 42LY54**, 42LY53**)

Elementy
dystansowe
uchwytu
ściennego

Podkładka do

montażu ściennego

Obudowa tylna

Standard wkrętu

: M4 x L10

Obudowa tylna

Maks. 8 mm

MONTAŻ I PRZYGOTOWANIE DO PRACY

19

Korzystanie z rzepa Dual Lock™

(Tylko modele LY540H, LY541H, LY540M,
LY530H)

Podłącz dekoder STB do telewizora i korzystaj z
niego, kiedy chcesz.

1 Po zdjęciu papieru ochronnego z rzepa Dual

Lock przyklej go do telewizora i dekodera
STB w sposób pokazany na ilustracji.

Dual Lock™

2 Przymocuj dekoder do telewizora, spinając

rzepy.

UWAGA

Przed zamocowaniem rzepa należy

y

sprawdzić, czy na powierzchni produktu
nie ma żadnych zabrudzeń ani innych
substancji.
Przed przymocowaniem dekodera

y

STB do telewizora należy poczekać na
wyschnięcie kleju mocującego rzep (co
najmniej trzy dni).

ENGPOLSKI

20

MONTAŻ I PRZYGOTOWANIE DO PRACY

Porządkowanie przewodów

POLSKI

ENG

Telewizor użytkownika może różnić się od
pokazanego na ilustracji.

(Tylko modele 22/28LY33**, 22/28LY34**,
22/28LY54**, 28LY31**)

1 Zbierz przewody i zepnij je za pomocą

uchwytu do przewodów.

Uchwyt do
przewodów

(Tylko modele 32/39/42/47/55/60LY540*,
32/39/42/47/55/60LY330*,
32/39/42/47/55/60LY340*,
32/39/42/47/55/60LY345*, 32/42/49LY31**,
32/42/55LY530*)

(Tylko modele 32LY541*, 32LY331*, 32LY341*)

1 Zbierz przewody i zepnij je za pomocą

uchwytu do przewodów.

Uchwyt do przewodów

(Tylko modele 39/42/47/55LY541*,
39/42/47/55LY331*, 39/42/47/55LY341*)

1 Zamontuj uchwyt przewodu zasilającego

i przewód zasilający. Zapobiegnie to
przypadkowemu odłączeniu przewodu
zasilającego.

2 Zbierz przewody i zepnij je za pomocą

uchwytu do przewodów.

Uchwyt przewodu zasilającego/
śruba

1 Zbierz przewody i zepnij je za pomocą

uchwytu do przewodów.

2 Przymocuj uchwyt przytrzymujący przewody

telewizora.

Uchwyt do przewodów

Uchwyt przytrzymujący
przewody

Uchwyt do
przewodów

PRZESTROGA

Podczas przenoszenia telewizora nie

y

trzymaj za uchwyt do przewodów ani
uchwyt przewodu zasilającego. Uchwyty
mogą pęknąć, a telewizor spaść,
powodując obrażenia ciała u osób
znajdujących się w pobliżu i uszkodzenie
samego telewizora.
