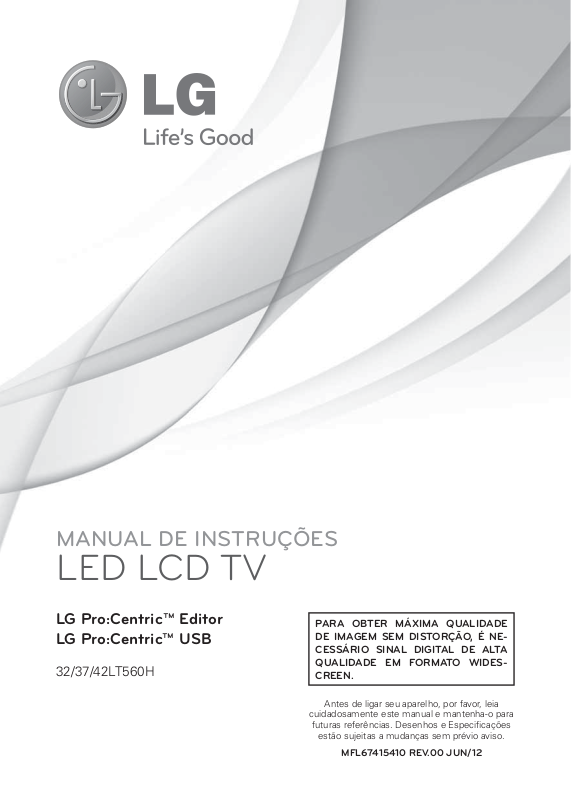

MANUAL DE INSTRUÇÕES

LED LCD TV

LG Pro:Centric™ Editor

LG Pro:Centric™ USB

32/37/42LT560H

PARA OBTER MÁXIMA QUALIDADE DE IMAGEM SEM DISTORÇÃO, É NECESSÁRIO SINAL DIGITAL DE ALTA QUALIDADE EM FORMATO WIDESCREEN.

Antes de ligar seu aparelho, por favor, leia cuidadosamente este manual e mantenha-o para futuras referências. Desenhos e Especificações estão sujeitas a mudanças sem prévio aviso.

MFL67415410 REV.00 JUN/12

2Instruções de Segurança

Instruções de Segurança

Para sua maior segurança preste atenção a todos os avisos, leia e siga todas essas

instruções e mantenha-as para futuras consultas.

CUIDADO: PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO REMOVA A TAMPA TRASEIRA. NÃO INSIRA OBJETOS DENTRO DO APARELHO. NÃO EXISTEM PEÇAS PARA AJUSTE PELO USUÁRIO. ENCAMI- NHE-O AO SERVIÇO TÉCNICO AUTORIZADO.

Símbolos gráficos:

: Indica a presença de alta voltagem no interior do aparelho e que qualquer contato com partes internas deste produto é perigoso.

: Alerta o usuário quanto a existência de instruções importantes no manual que acompanha este produto referente a operação e manutenção.

12

۽ Não use esse aparelho próximo à água. Limpe somente com pano seco.

۽ Não obstrua as aberturas de ventilação. Instale de acordo com as instruções descritas neste manual.

۽ Não instale próximo a fontes de calor tais como aquecedores, medidores de calor, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.

۽ Proteja o cabo de alimentação de ser pisado ou puxado, principalmente nos plugues, nas entradas e nos pontos de saída do aparelho.

۽ Só use acessórios originais especificados pelo neste manual.

۽ Para transportar seu aparelho use somente carrinhos, suportes, tripés, braçadeiras ou mesas que suportem o peso do produto especificado neste manual. Quando for efetuar qualquer movimentação faça-a com todo cuidado para evitar ferimentos e possíveis quedas do aparelho.

۽ CUIDADOS referentes ao cabo de alimentação: recomenda-se que os aparelhos sejam conectados a uma tomada própria, ou seja, uma tomada única

Instruções de Segurança

3

para o aparelho, sem “benjamins” ou “réguas”.

Não conecte muitos aparelhos a uma mesma tomada, pois isso pode causar curto-circuito ou fogo.

Não sobrecarregue tomadas. Tomadas sobrecarregadas, danificadas, frouxas, com extensões de fios, fios descascados ou com isolamento comprometido podem ser perigosos. Qualquer uma dessas condições pode causar choque ou fogo. Verifique, periodicamente, os cabos do seu equipamento; se a sua aparência indicar desgaste ou dano, desligue o equipamento e substitua o cabo por um original através do serviço autorizado. Proteja o fio de alimentação de qualquer abuso físico ou mecânico, tais como ser pisado, esmagado, torcido, preso em uma porta fechada, ou no meio do caminho. Preste atenção especial aos plugues, tomadas e de onde o fio sai do aparelho.

Não mova a TV com o fio na tomada. Não use cabo de força danificado ou desgastado. Não desligue da tomada pelo fio e sim pelo plugue.

۽ Desligue o aparelho da tomada durante tempestades de raios ou quando não for usado por um longo período de tempo.

۽ Faça consertos somente com pessoal qualificado. O conserto é necessário quando o aparelho for danificado de alguma forma, como fio de alimentação

ou plugue quebrado, líquidos ou objetos tenham caído dentro do aparelho, o aparelho tenha sido exposto à chuva ou umidade, não funcione normalmente ou tenha sido derrubado.

۽ Nunca toque no aparelho ou na antena durante tempestades.

۽ Não deixe nada bater ou cair dentro do aparelho, e não bata na tela com nenhum objeto.

۽ ATENÇÃO: para diminuir o risco de choque ou fogo, não exponha este produto a chuva, umidade ou outros líquidos. Não toque na TV com as mãos molhadas. Não instale este produto próximo a inflamáveis como gasolina, velas e não exponha a TV diretamente ao ar-condicionado.

۽ Não exponha o produto a gotejamentos ou espirros d’água, objetos cheios de água como vasos ou taças por cima do aparelho (ex: em prateleiras acima do aparelho).

۽ Assegure-se de conectar o pino terra do plugue à tomadas com sistema de aterramento.

۽ O cabo de força fornecido com o apa-

relho está de acordo com a norma da

ABNT NBR 14.136 e para sua maior segurança, instale tomadas aterradas

LG TV | Manual de Instruções

4Instruções de Segurança

que estejam de acordo com a norma da ABNT NBR 5410.

۽ Se os métodos de aterramento não forem possíveis, contrate um eletricista para instalar um disjuntor separado. NÃO tente aterrar o produto conectan- do-o a fios de telefone, pára-raios ou canos de gás.

)RQWH GH $OLPHQ

WDǤR

'LVMXQWRU

۽ Já que a TV é ligada diretamente na tomada, o acionamento do botão (ON/OFF) não a desligará, ele apenas inicia o modo de espera (standby). Para desligar o aparelho remova o plugue da tomada.

۽ DESCONECTANDO O PLUGUE: Em caso de problema elétrico, este plugue é essencial para o desligamento do aparelho. Ligue a TV à tomadas em que o plugue possa ser manuseado facilmente.

۽ LIMPEZA: Quando limpar, desligue da tomada e esfregue suavemente com um pano macio para evitar arranhões. Não borrife água ou outros líquidos diretamente na TV já que pode ocorrer choques. Não use produtos químicos como álcool ou outros abrasivos.

۽ MOVENDO: antes de mover, desligue o aparelho e desconecte todos os cabos de conexão. Não tente efetuar a movimentação do aparelho sozinho. Evite acidentes e prejuízos desnecessários.

۽ Antes de mover o aparelho sem a

base, instale imediatamente a TAMPA DE PROTEÇÃO fornecida.

۽ VENTILAÇÃO: instale a sua TV em um local com boa ventilação. Não a instale em um local apertado, como uma estante de livros. Não cubra o produto

com panos ou outros produtos, por exemplo, plásticos, enquanto ligado. Não instale em lugares excessivamente empoeirados.

۽ Tome cuidado para não tocar as aberturas de ventilação. Quando estiver usando a TV por um longo período, as aberturas podem estar quentes.

۽ Se você sentir cheiro de fumaça ou outros odores vindos da TV, ou escutar sons estranhos, desligue-a da tomada e entre em contato com serviço autorizado.

۽ Não aperte com força o painel com as mãos ou com um objeto afiado como prego, lápis, caneta e não arranhe a superfície.

۽ Afaste o produto da luz direta do sol. O produto pode ser danificado.

۽ Instalação na Parede: a instalação deve ser realizada por técnicos especializados. Não instale a TV sozinho, isso pode provocar sérias lesões.

Antes de mover ou substituir o aparelho de posição contate o serviço técnico especializado.

Não instale o produto sem luvas. Dê preferência para luvas antiestática.

	Instruções de Segurança	5
	por queda, transporte não autorizado e ou
	acidentes não são cobertos pela garantia.
	۽ É recomendável que a movimentação
	seja feita sempre na caixa de embala-
	gem original.
	۽ Antes de mover o aparelho desconec-
۽ Se a base for removida, instale imedia-	te todos os cabos de conexão.
tamente a tampa de proteção forneci-	۽ Não o movimente sozinho, indepen-
da (alguns modelos).	dente do tamanho. O aparelho pode
	cair ou causar ferimentos. Efetue o
	transporte sempre com a ajuda de
	uma segunda pessoa. Quando trans-
	portar siga as instruções descritas nas
۽ Defeito de Pixel	imagens abaixo.

As TVs de Plasma ou LCD são produtos de alta tecnologia, com resolução de 2 a 6 milhões de pixels. Muito raramente existirão pontos finos na tela enquanto estiver vendo TV, estes pontos são pixels desativados e não afetam o desempenho do produto.

۽ Ruídos gerados na TV

Estalo ou estalido: este tipo de ruído ocorre quando estiver vendo ou ligar a TV. Ele acontece por causa da contração térmica do plástico devido a temperatura e umidade. Este ruído é comum em aparelhos onde a deformação térmica é necessária.

Zumbido ou zunido no painel: ruído de baixo nível gerado em circuitos elétricos que fornece grande quantidade de corrente para alimentar o aparelho.

Antes de “descartar” o aparelho (LCD TV)

A luz fluorescente usada no produto contém uma quantidade pequena de mercúrio. Não elimine-o com o lixo comum. Esta ação deve ser executada de acordo com os regulamentos da autoridade local.

Antes de mover o aparelho

Antes de efetuar a movimentação do seu aparelho lembre-se que danos causados

Manutenção

Aumente a vida útil do aparelho, limpe-o regularmente!

NOTA: Antes de iniciar a limpeza do equipamento desligue-o da tomada.

Limpando a tela, gabinete, base e cabo de força

۽ Para remover sujeira ou poeira limpe a superfície com um pano seco, limpo e macio.

۽ Para remover sujeira maiores, limpe a superfície com um pano macio umedecido em água limpa ou detergente suave, em seguida use imediatamente um pano seco para finalizar a limpeza.

۽ Regularmente remova a poeira ou sujeita acumulada no cabo de força.

LG TV | Manual de Instruções

6Instruções de Segurança

Evitando Imagens Estáticas

۽ Quando uma imagem fixa (por exemplo, logotipos, menus de jogos, filmes e monitor de computador) for exibido na TV por um período prolongado, esta imagem pode ficar permanentemente impressa na tela. Esse fenômeno é conhecido como “imagens estáticas.” Este fenômeno não é coberto pela garantia do fabricante.

۽ Este fenômeno pode ocorrer também em áreas “letterbox” de sua TV ao usar o formato 4:3. Evite usar este formato em períodos prolongados.

۽ Para evitar este fenômeno, evite exibir imagens estáticas na tela da TV por um período prolongado (2 horas ou mais em LCD TV, 1 hora ou mais em Plasma TV).

Compatibilidades

Seu aparelho é compatível com:

Fabricado sob Licença dos Laboratórios Dolby.

Vídeo e Áudio Digital numa única conexão.

SOBRE VÍDEO DIVX: DivX® é um formato de vídeo digital criado pela DivX, Inc. Esta TV é certificada para reproduzir vídeos DivX. Para obter mais informações e ferramentas de software para converter seus arquivos em DivX, visite

www.divx.com.

Sobre DivX ON-DEMAND: Para reproduzir conteúdo DivX Certified®, é necessário registrá- -lo. Acesse a seção Código de Registro DivX no manual, gere seu código e acesse o site vod. divx.com para registrar o aparelho. Após regis- trá-lo será possível reproduzir conteúdos especiais e também baixar vídeos em alta definição. As marcas DivX®, DivX Certified ® e logotipos associados são marcas registradas da DivX, Inc. e são utilizadas sob licença: Pat. 7295673, 7460668, 7515710, 7519274.

*Algumas funções aqui descritas são exclusivas de alguns modelos.

Aviso importante

Para estabelecer um nível de áudio seguro, recomendamos ajustar o volume a um nível baixo e em seguida aumentar lentamente o som até poder ouví-lo confortavelmente e sem distorções.

Também recomendamos evitar a exposição prolongada a ruídos muito altos. Para referência, listamos abaixo alguns exemplos, com as respectivas intensidades sonoras em decibéis.

Evite o uso prolongado do aparelho com volume superior a 85 decibéis pois isto poderá prejudicar a sua audição.

			Exemplos
	30		Biblioteca silenciosa, sussurros leves.
	40		Sala de estar, refrigerador, quarto lon-
			ge do trânsito.
	50		Trânsito leve, conversação normal, es-
			critório silencioso.
	60		Ar condicionado a uma distância de 6
			m, máquina de costura.
	70		Aspirador de pó, secador de cabelo,
			restaurante ruidoso.
<![if ! IE]> <![endif]>Decibéis
			Tráfego médio de cidade, coletor de
	80		lixo, alarme de despertador a uma dis-
<![if ! IE]> <![endif]>de			tância de 60 cm.
		OS RUÍDOS ABAIXO PODEM SER
<![if ! IE]> <![endif]>Nível
			CONSTANTE
	PERIGOSOS EM CASO DE EXPOSIÇÃO
	90		Metrô, motocicleta, tráfego de cami-
			nhão, cortador de grama.

100Caminhão de lixo, serra elétrica, furadeira pneumática.

120Show de banda de rock em frente às caixas acústicas, trovão.

140 Tiro de arma de fogo, avião a jato.

180 Lançamento de foguete.

Informação cedida pela Deafness Research Foundation, por cortesia.

Apresentação & Índice 7

Prezado Consumidor,

Parabéns e bem-vindo à Família LG, você está levando para sua casa um produto de alta tecnologia e de fácil operação. Usufrua de todos os recursos lendo atentamente este manual e seguindo as orientações aqui descritas. Se ainda surgirem dúvidas fale conosco. O nosso número de atendimento está na última capa deste manual.

Meio Ambiente

Somos uma empresa preocupada com o meio ambiente. O nosso compromisso é promover o aprimoramento contínuo, procurando desenvolver produtos com o máximo de materiais recicláveis. A sua consciência ambiental também é importante, destine esses materiais de forma adequada. Siga as dicas abaixo e colabore com o meio ambiente:

1. Manuais e Embalagens:

Os materiais utilizados nas embalagens (manuais, caixas de papelão, plásticos, sacos e calços de EPS - isopor) dos produtos LG são 100% recicláveis. Procure fazer esse descarte preferencialmente destinados a recicladores especializados.

2. Pilhas e Baterias:

As pilhas e baterias fornecidas podem ser descartadas direto no lixo doméstico (Conama nº 257 de 07/1999 e 263 de 11/99).

3. Produto:

No fim de sua vida útil destine corretamente materiais perigosos de nossos produtos (cinescópios, compressores, etc), encaminhando-os às companhias especializadas em reciclagem. Não queime e nem jogue em lixo doméstico.

ÍNDICE
INSTRUÇÕES DE SEGURANÇA............	2
APRESENTAÇÃO & ÍNDICE..................	7

INICIAR..................................................	8
Acessórios ..........................................	8
Desembalando....................................	8
Controle Remoto ...............................	11
Conhecendo a TV (Painel Frontal)......	13
LG PRO:CENTRIC™ EDITOR ..............	14
Requisitos do Sistema ......................	14
Instalando o aplicativo
LG Pro:Centric™ Editor.....................	14
Instalando o aplicativo
LG Pro:Centric™ USB.......................	15
Definindo a Apresentação no LG
Pro:Centric™ Editor ..........................	16
Layout ............................................	16
Guia de Canais ................................	17
Logo (definir
imagem logotipo) ...........................	18
Boas-Vindas ...................................	18
Mensagem
(definir mensagens padrão) ...........	19
Atrações
(definir guia de locais) ....................	19
Serviços
(definir lista de serviços) ................	20
Promoções/Eventos
(definir uma promoção/evento) ......	21
Visualizando o Portal antes
de carregar na TV ..............................	22
Exportando o arquivo
para o dispositivo USB......................	22
Carregando/Atualizando
a apresentação na TV ........................	23
Usando o Portal ................................	25
SUPORTE ............................................	27
Resoluções suportadas.....................	27
Solução de Problemas ......................	27
Nota - Software Livre........................	28
Códigos IR ........................................	28
Usando RS-232C...............................	28
Comandos de Referência..................	29
Protocolos
(Transmissão/Recebimento)..............	30
Especificações Técnicas....................	33
Certificado de garantia ......................	35

LG TV | Manual de Instruções

8Iniciar

Acessórios

Ao desembalar certifique-se de que os acessórios descritos nesta seção acompanham o produto. Caso haja ausência de qualquer item, por favor contate o seu revendedor.

Itens comuns

Item	Qtd.
Manual de Instruções	01
Controle Remoto	01
Pilhas (AAA)	02
Cabo de Força (Padrão ABNT)	01
CD de Software Pro:Centric	01
LED LCD TV
32/37/42LT560H
Item	Qtd.
Parafusos de Fixação Conjunto Base
Tipo: M4 / Tamanho: 14 mm	08
Tipo: P4 / Tamanho: 20 mm	01

Detalhes da montagem (Seção Desembalando)

NOTAS:

۽ Para adquirir outros acessórios consulte o revendedor autorizado LG.

۽ Os acessórios fornecidos são partes integrantes do produto e não podem ser vendidos separadamente.

۽ Use somente os acessórios fornecidos com o produto, evite acidentes ou danos ao aparelho.

۽ Imagens meramente ilustrativas.

Desembalando

Montar a TV em uma mesa

Após desembalar, siga as instruções e monte a TV para usá-la em uma mesa.

ATENÇÃO: Sempre que for montar ou desmontar o conjunto Base, coloque

a TV com a tela virada para baixo sobre uma superfície plana, acolchoada e livre de objetos.

32/42LT560H

Conjunto Base (suporte + base)

Detalhes da montagem	01
(Seção Desembalando)	(cada)

Presilha de cabos

01

Presilha de Cabo de Força	01
Tampa de Proteção	01

Fixar Suporte à Base

1.Tenha em mãos Suporte, Base e os

Parafusos de fixação. Efetue a montagem conforme figura abaixo.

6XSRUWH GD %DVH

0 [

9LV§R IURQWDO

GD %DVH

%DVH

Fixar Base

1.Com a Base montada, posicione-a na TV conforme figura abaixo e efetue a fixação dos Parafusos.

Iniciar 9

1	Base giratória

Após fixar a base ao aparelho, ajuste manualmente o ângulo da tela (90º±4) usando a base giratória (dependendo do modelo).

90	90
2

3

0 [

Tampa de Proteção

(32/42LT560H)

Este acessório evita que o usuário tenha acesso às partes internas da TV. Efetue a instalação imediatamente ao remover a Base ou antes de instalar o aparelho em

uma parede.

Posicione a Tampa de Proteção conforme figura para encaixá-la.

ATENÇÃO AO FIXAR O CONJUNTO BASE :

۽ Verifique se os parafusos foram apertados completamente e não use força excessiva para fixá-los. Evite danos ao aparelho!

۽ Desmontar a Base: Posicione a TV

conforme descrito nesta seção e remova Parafusos e Base. Para guardar,

use de preferência a caixa de embalagem do produto.

7DPSD GH 3URWHǤR

Ventilação adequada

Ao instalar o produto em uma mesa ou parede, garanta a distância mínima para facilitar sua correta ventilação.

LG TV | Manual de Instruções

10 Iniciar

	10 cm
10 cm	10	cm
	10 cm

,QVWDODǤR GR DSDUHOKR HP XPD PHVD

10 cm

10 cm 10 cm

10 cm

,QVWDODǤR GR DSDUHOKR QD SDUHGH

Suporte de Parede - VESA

Instale o Suporte em uma parede sólida perpendicular ao piso. Ao instalar em outros materiais ou posição, poderão ocorrer acidentes ou danos, para evitar, fale com seu revendedor e contrate somente pessoal qualificado para efetuar a instalação do aparelho na parede.

ATENÇÃO:

۽ Para fixar a TV ao suporte não utilize parafusos fora do padrão especificado na tabela. Evite danos ao aparelho!

Modelo	32LT560H
VESA (mm)	200 x 100
Parafuso/Qtd.	M6 - 4x
Suporte (Opcional)	LSW100B(G)

	Modelo	42LT560H
	VESA (mm)	200 x 200
	Parafuso/Qtd.	M6 - 4x
	Suporte (Opcional)	LSW200BX(G),
		LSW220BX

۽ Evite ferimentos ou choques elétricos! Ao instalar o suporte efetue o procedimento com a TV desligada e com o cabo de força desconectado.

۽ Não use força excessiva para apertar os parafusos isso pode danificar a TV ou causar queda, levando a danos pessoais. A LG não se responsabiliza por esse tipo de acidente.

۽ O comprimento do parafuso de fixação à parede depende do suporte usado. Para mais informações consulte o manual fornecido com o suporte.

۽ As dimensões padrões para montagem estão descritos na tabela.

۽ Ao adquirir um suporte verifique se o manual e todos os equipamentos necessários foram fornecidos.

۽ Para suportes que não estejam dentro das especificações VESA, o comprimento do parafuso pode variar de acordo com o tipo de suporte.

۽ A LG não se responsabiliza por danos ou lesões corporais, quando um suporte não-especificado (fora dos padrões VESA) for instalado ou se o consumidor não seguir as instruções de instalação.

۽ Não utilize parafusos em desacordo com as especificações de rosca padrão VESA.

Fixar TV à mesa

Ao instalar a TV em uma mesa, fixe-a usando o parafuso fornecido.

Iniciar 11

Proteção adicional

Como proteção adicional, afim de evitar que o aparelho seja movimentado para frente ou para trás instale o produto e efetue a fixação do mesmo à mesa.

2V SDUDIXVRV Q§R V§R IRUQHFLGRV FRP RV DFHVV·ULRV

Suporte

Mesa

NOTA: Estas ações previnem possíveis quedas ou acidentes, siga corretamente as instruções de instalação.

Organizando os cabos

Após conectar todos os cabos, organize- -os utilizando os organizadores fornecidos.

Para correta organização, proceda conforme imagens a seguir.

NOTA: Antes de mudar o aparelho de local, para evitar acidentes ou defeitos ao produto, desfaça toda a organização dos cabos efetuada com a presilha ou organizadores.

32/42LT560H

3UHVLOKD GH &DER GH )RU«D

3UHVLOKD GH &DERV

Controle

Remoto

Instalando as pilhas

۽ Insira as pilhas no compartimento combinando corretamente os pólos e feche o compartimento.

LG TV | Manual de Instruções

12 Iniciar

۽ Instale 2 pilhas AAA de 1.5V. Não misture pilhas de tipos diferentes e evite usar pilhas velhas.

Funções

۽ POWER : Liga/Desliga (Standby) a TV.

۽ ENERGY SAVING: Ajusta a função Energy Saving.

۽ AV MODE: Alterna entre modos de áudio e vídeo pré-definidos.

۽ INPUT: Seleciona Entrada disponível.

۽ TV: Retorna ao modo TV (último canal), pressione-a repetidamente e selecione o tipo de sinal: DTV, TV (analógica) ou TV a Cabo, se disponível.

۽ Teclas NUMÉRICAS: Seleciona canais ou item numerado na tela.

۽ LIST: Exibe a Lista de Canais.

۽ - (DASH): Ativa canais de multiprogramação 5-1, 5-2, etc (TV DIGITAL).

۽ Q.VIEW: Volta ao último canal.

۽ VOL: Ajusta o controle sonoro.

۽ FAV (MARK) ou FAV: Exibe a lista de canais favoritos/Seleciona arquivos no menu minhas mídias.

۽ PORTAL: Acessa/Sai do menu interativo Pro:Centric.

۽ MUTE: Efetua pausa sonora (MUDO).

۽ CH: Navega nos canais memorizados.

PAGE: Use para alternar em páginas extensas nas listas multimídia.

۽ SETTINGS ou MENU: Exibe/Oculta o menu principal do aparelho.

۽ GUIDE: Exibe o Guia de Programação Eletrônica (somente TV DIGITAL).

۽ Q.MENU: Exibe uma lista rápida de funções mais utilizadas.

۽ SETAS DIRECIONAIS / (OK) ou

ENTER: Navega nos menus (tela)/confirma ações.

۽ ou BACK: Volta uma ação.

۽ INFO: Exibe informações do canal.

۽ EXIT: Fecha todos os menus de tela.

۽ Teclas coloridas: Acessa funções especiais em diversos menus.

۽ TECLAS DE REPRODUÇÃO: Controla reprodução (Listas de Fotos, Músicas e Filmes) e quando estiver usando SIMPLINK.

۽ SIMPLINK: Exibir/Fecha o menu da função SIMPLINK.

۽ RATIO: Modifica o tamanho da imagem na tela (16:9, 4:3 e etc).

ENERGY AV MODE INPUT

TV

SAVING

1 2 3

4 5 6

7 8 9

0 Q.VIEW

LIST

FAV

P

A

VOL PORTAL CH GE

MUTE

SETTINGS GUIDE Q.MENU

OK

INFO EXIT

RATIO

,PDJHP LOXVWUDWLYD
