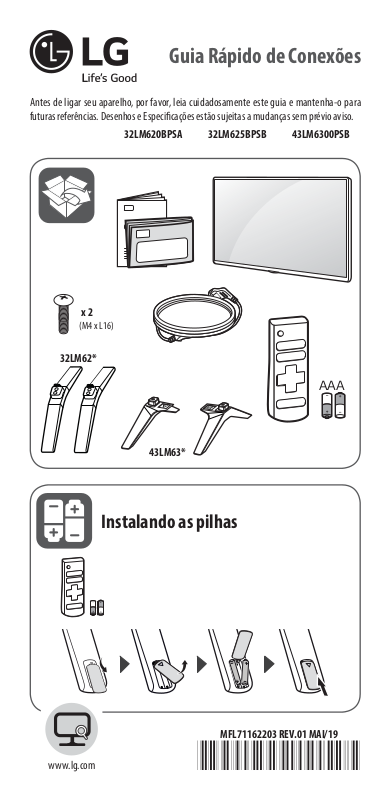

Page 1
Guia Rápido de Conexões
Antes de ligar seu aparelho, por favor, leia cuidadosamente este guia e mantenha-o para
futuras referências. Desenhos e Especi cações estão sujeitas a mudanças sem prévio aviso.
32LM620BPSA 32LM625BPSB 43LM6300PSB
x 2
(M4 x L16)
32LM62*
AAA
www.lg.com
43LM63*
Instalando as pilhas
MFL71162203 REV.01 MAI/19
*MFL71162203*
Page 2
Guia Rápido de Conexões |
Montar Conjunto Base
Nota
,
• Efetue a montagem conforme as guras
desta seção.
•
Não aplicar substâncias estranhas (óleos,
lubri cantes, etc.) aos parafusos durante
a montagem da base na TV. Isso pode
dani car o aparelho e invalidar a garantia.
1
2
•
Sempre que for montar ou desmontar o
Conjunto Base, coloque a TV com a tela
virada para baixo sobre uma superfície
plana, acolchoada e livre de objetos.
As ilustrações desta seção exibem um
•
exemplo geral da instalação da base e
podem ser diferentes do produto real.
• Ao xar a base no aparelho de TV, utilize
somente os parafusos fornecidos e indicados para a montagem do aparelho.
•
Não aperte os parafusos com
força excessiva, caso contrário, eles
podem ser dani cados.
2
3-A
32LM62*
43LM63*
3-B
A
B
LG do Brasil
Page 3
4-A
32LM62*
Guia Rápido de Conexões |
3
43LM63*
4-B
A
B
5
Conectar dispositivos
R
L/MONO AUDIO
R
P
B
VIDEO/Y P
VIDEO AUDIO
LG do Brasil
Page 4
RVIDEO/Y PB PR L/MONO AUDIO
Guia Rápido de Conexões |
VIDEO L/MONO AUDIO R
4
Conexão ANTENNA IN ou
CABLE IN
•
As conexões de antena podem variar de
acordo com o modelo.
Para modelos com uma única conexão
•
(ANTENNA / CABLE IN) use-a para conexão
de sinal digital e/ou analógico e para
TV a cabo.
Para recepcionar os vários tipos de sinal
•
ao mesmo tempo, adquira um splitter
separadamente.
• Para modelos com ANTENNA IN e CABLE
IN, para sinal digital e/ou analógico use
a conexão ANTENNA IN e para TV a cabo
use CABLE IN.
Para melhorar a qualidade de sintonia,
•
adquira amplificador de sinal e instale-o corretamente. Se necessitar dividir
a conexão para mais televisores, instale
um divisor de sinal.
Antenas e cabos muito desgastados pelas
•
condições climáticas podem reduzir a
qualidade do sinal. Inspecione a antena
e os cabos antes de conectar.
• O sinal analógico, digital ou a cabo, será
identi cado automaticamente quando
for executada no aparelho a programação
automática.
Para uma melhor recepção, é recomen-
•
dável que seja usada uma conexão de
antena externa.
Para este tipo de conexão somente um
•
tipo de sinal será recepcionado por vez.
Conexão HDMI
Conexão para áudio e vídeo digital.
As entradas encontram-se disponíveis no
painel traseiro e lateral da TV.
Conecte o cabo primeiro na conexão HDMI
1.
IN (TV) e em seguida na conexão HDMI
OUT (dispositivo).
Antes de conectar veri que se o cabo HDMI
•
é de alta velocidade e possui tecnologia
CEC. Os cabos HDMI de alta velocidade são
produzidos para obter o melhor sinal em
1080 linhas ou superior.
Conexão com o PC
Para conectar seu PC via HDMI siga as
instruções descritas no passo 1 desta seção
Conexão HDMI.
LG do Brasil
Page 5
Guia Rápido de Conexões |
Nota
,
•
Para reproduzir os sinais sonoros do PC será
necessário que sua placa de vídeo envie
estes sinais via HDMI. Consulte o fabricante
da sua placa de vídeo para mais detalhes.
• As frequências verticais e horizontais são
sincronizadas separadamente.
Conexão HDMI / ARC
Usando esta função é possível compartilhar
os sinais de áudio digital da TV via HDMI
dispensando o uso da saída OPTICAL DIGITAL
AUDIO OUT.
Entrada disponível no painel lateral da TV.
Um dispositivo de áudio externo que
•
suporte ARC deve ser conectado à conexão
HDMI IN (ARC). Lembre-se, para funcionar
corretamente, o aparelho externo precisa
ser compatível com a função.
Conexão AV IN ou
COMPONENT IN
AV IN (Áudio/Vídeo)
Use a conexão COMPONENT IN (conjugada)
como AV IN da seguinte forma:
Na TV, conecte o cabo AMARELO na conexão
VIDEO Y (VERDE/AMARELO) e o BRANCO/
VERMELHO na conexão L/MONO AUDIO R.
Se o dispositivo disponibilizar somente áudio
em modo MONO, conecte somente o cabo de
áudio branco à entrada L/MONO (BRANCO)
da TV.
Nota
,
•
Neste modo de conexão a emissão de
sinais sonoros em COMPONENT IN estará
indisponível.
•
Antes de conectar, combine as cores corretamente, AMARELO (VIDEO) e VERMELHO/
BRANCO (AUDIO).
5
Conexão LAN (Rede)
Acesse os arquivos de mídia do PC, sites da
internet e o conteúdo premium LG na sua TV.
1.
Com a TV desligada, conecte o cabo primeiro
na conexão LAN (roteador ou modem) e em
seguida na conexão LAN disponível na TV.
2.
Ligue a TV. No controle pressione
(Q. SETTINGS). Acesse (Todas as
Congurações) > Conexão > Conexão
com o (Ethernet).
Nota
,
•
Para conexão de rede, use somente
cabos no padrão RJ-45 (não fornecido).
Evite prejuízos desnecessários ao seu
equipamento.
Conexão OPTICAL DIGITAL
AUDIO OUT
Distribua o áudio digital da TV para um amplicador ou home theater.
Conecte o cabo, primeiro na conexão
1.
OPTICAL DIGITAL AUDIO OUT (TV) e
em seguida na conexão OPTICAL AUDIO
IN (dispositivo).
Após conectar, ligue os aparelhos e
2.
no dispositivo selecione a conexão
correspondente.
Nota
,
•
Esta entrada estará bloqueada para áudio
com sistema de proteção contra cópias.
Conexão USB
A entrada encontra-se disponível no painel
lateral da TV.
Conecte o seu dispositivo USB na entrada
1.
USB IN disponível na TV.
Nota
,
•
Mais informações desta conexão poderão
ser encontradas no manual na TV. Para saber
como acessar consulte a seção Acessar
Manual na TV neste manual.
Ligar a TV
LG do Brasil
Page 6
Acessar Menu AJUDA RÁPIDA e Manual
na TV
Para acessar o manual na TV siga os passos abaixo:
Pressione ĺ ĺ [Geral] ĺ [Sobre esta TV] ĺ [Guia do usuário]
Kg
Especi cações Técnicas
CATEGORIAS
32LM620BPSA
32LM625BPSB
Com Base 742 x 472 x 180 973 x 625 x 218
MEDIDAS
Sem Base 742 x 445 x 87.5 973 x 572 x 85
Com Base 5,15 8,1
PESO
Sem Base 5,10 8
Resolução 1366 x 768 1920 x 1080
TELA
Diagonal 80 cm 108 cm
Operação Normal 48 W 68 W
ENERGIA
Standby < 1 W
Fonte AC 100-240V ~ 50/60 Hz
Impedância
SOM
Canal (W)
Total (W)
Frontal (Esquerdo/Direito) = 5 W / 5 W
10 W 20 W
(Potência de Saída RMS por canal com 1KHz, THD de 2% (IEC60268))
INFORMAÇÕES GERAIS
Sistema da TV NTSC, PALM/N, SBTVD (ISDBT)
Faixa de Canais VHF: 2 ~ 13, UHF: 14 ~ 69, DTV: 2 ~ 69, CATV: 1 ~ 135
RECEPÇÃO
Antena Externa (impedância) 75 Ω
Temperatura de Operação 0° ~ 40 °C
Umidade de Operação menor que 80 %
Temperatura de Armazenamento -20 °C ~ 60 °C
AMBIENTE
Condições
Ambientais
Umidade de Armazenamento menor que 85 %
* Desenhos e especi cações estão sujeitos a modi cações sem prévio aviso.
* Medidas em “mm” no padrão L x A x P (Largura x Altura x Profundidade).
43LM6300PSB
6 Ω
Frontal (Esquerdo/Direito) = 10 W / 10 W
LG Electronics do Brasil Ltda.
CNPJ: 01.166.372/0008-21
Rua Javari, nº 1004, Distrito
Industrial, CEP 69075-110,
Manaus/AM
, Indústria Brasileira
EM CASO DE DÚVIDA, CONSULTE NOSSO SAC
