Page 1

website:http://biz.LGservice.com

Apr., 2007

Printed in China

TELEVISOR A COLORES

MANUAL DE SERVICIO

CHASIS : CW62C

MODELO : 29FS4RK

MODELO :

ATENCIÓN

Antes de dar servicio al chasis, lea las PRECAUCIONES DE SEGURIDAD en este manual.

29FS4RK-L1

P/NO : MFL37773203

Page 2

- 2 -

CONTENIDO

PRECAUCIONES DE SEGURIDAD............................................................................................................................................................3

INSTRUCCIONES DE AJUSTE .................................................................................................................................................................4

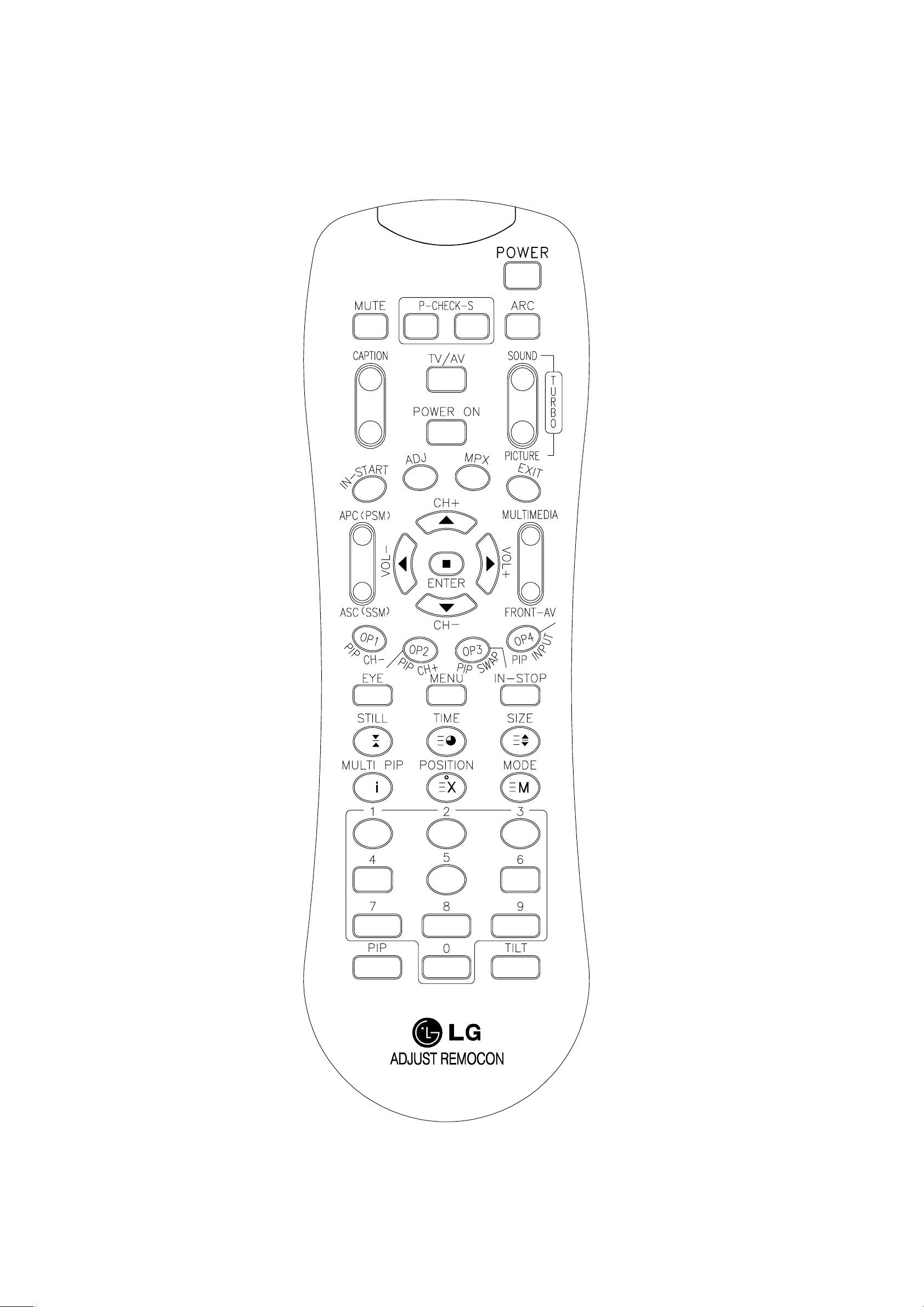

SVC REMOCON .......................................................................................................................................................................................14

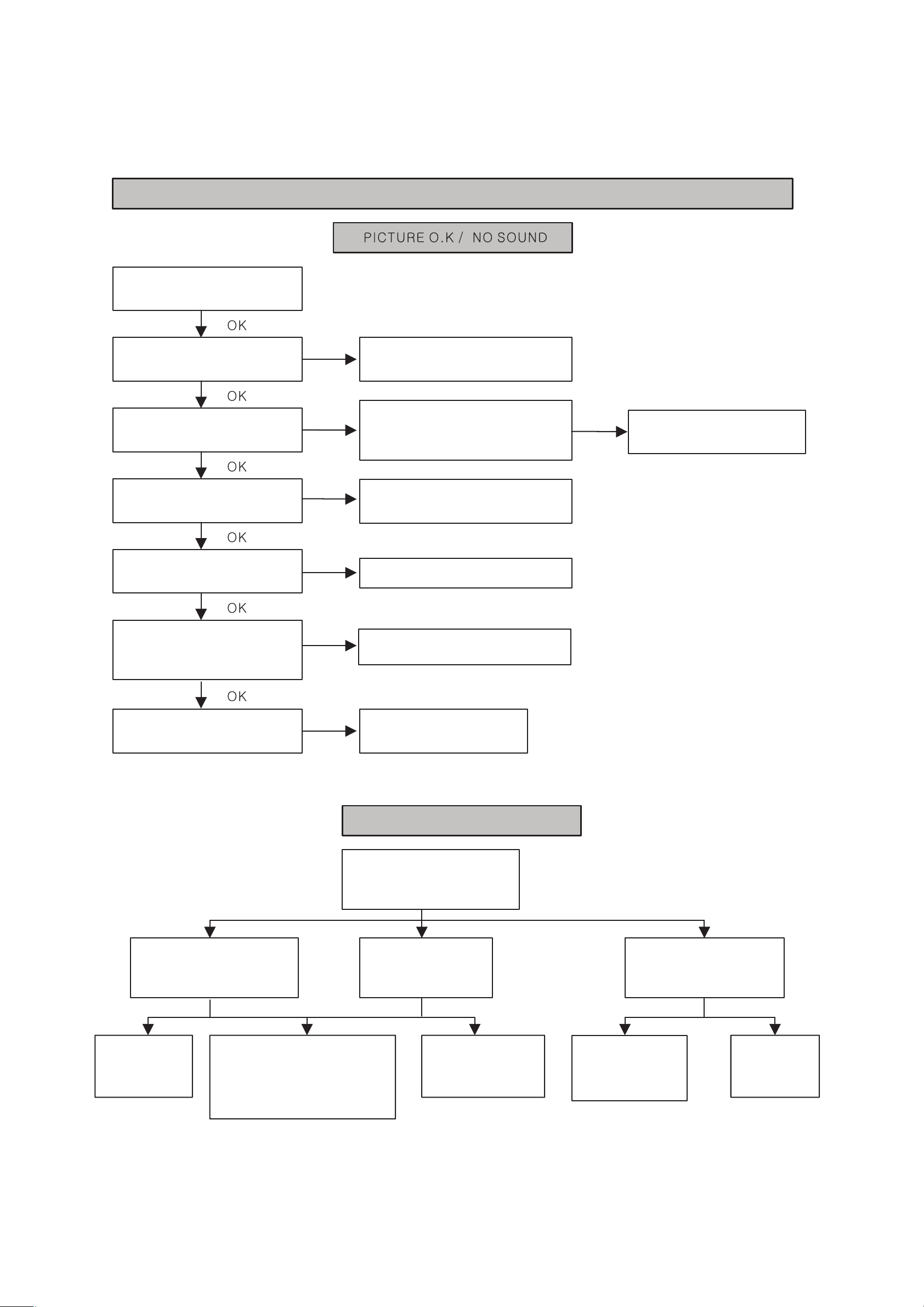

BÚSQUEDA DE FALLAS..........................................................................................................................................................................15

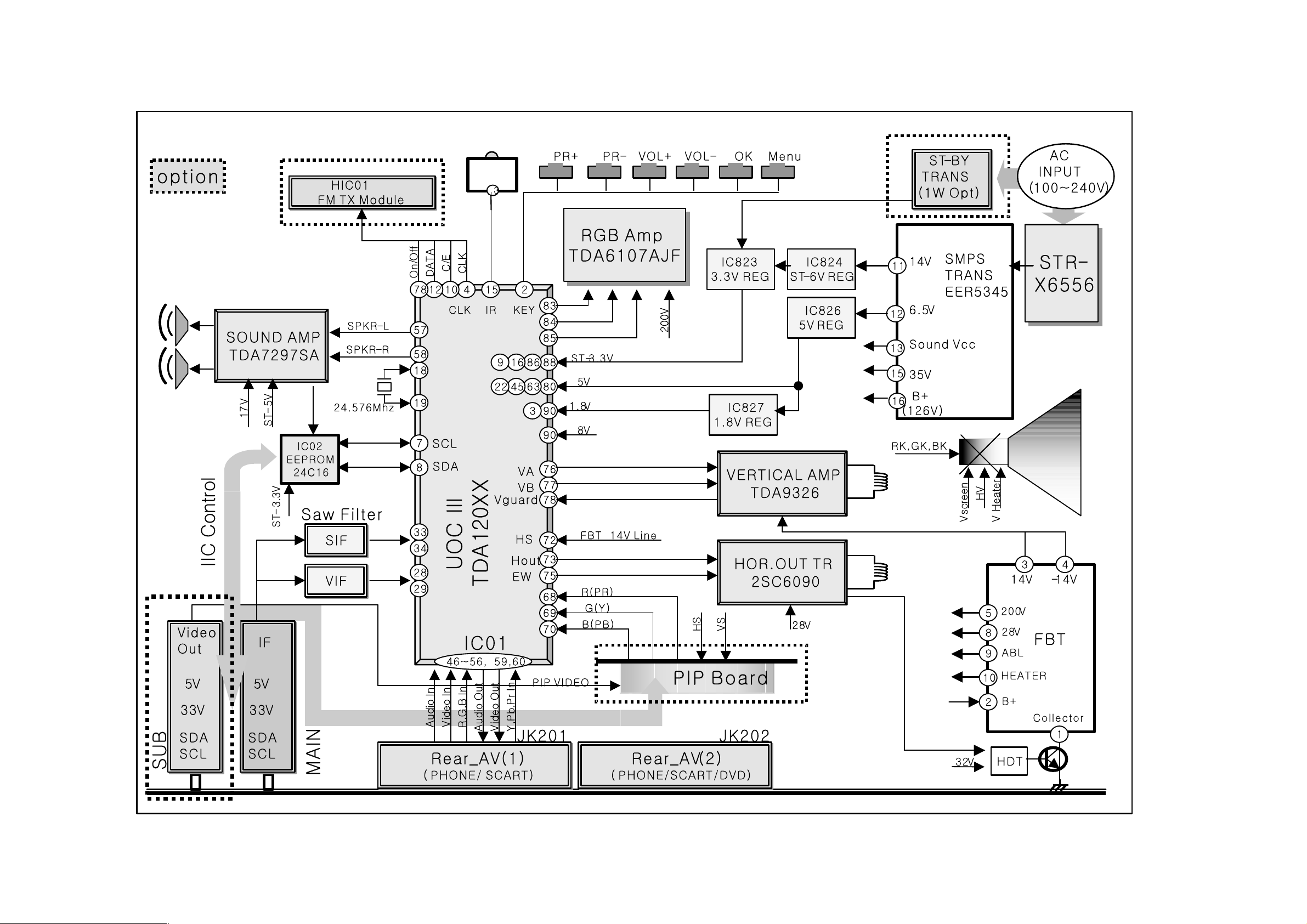

DIAGRAMA EN BLOQUE .........................................................................................................................................................................19

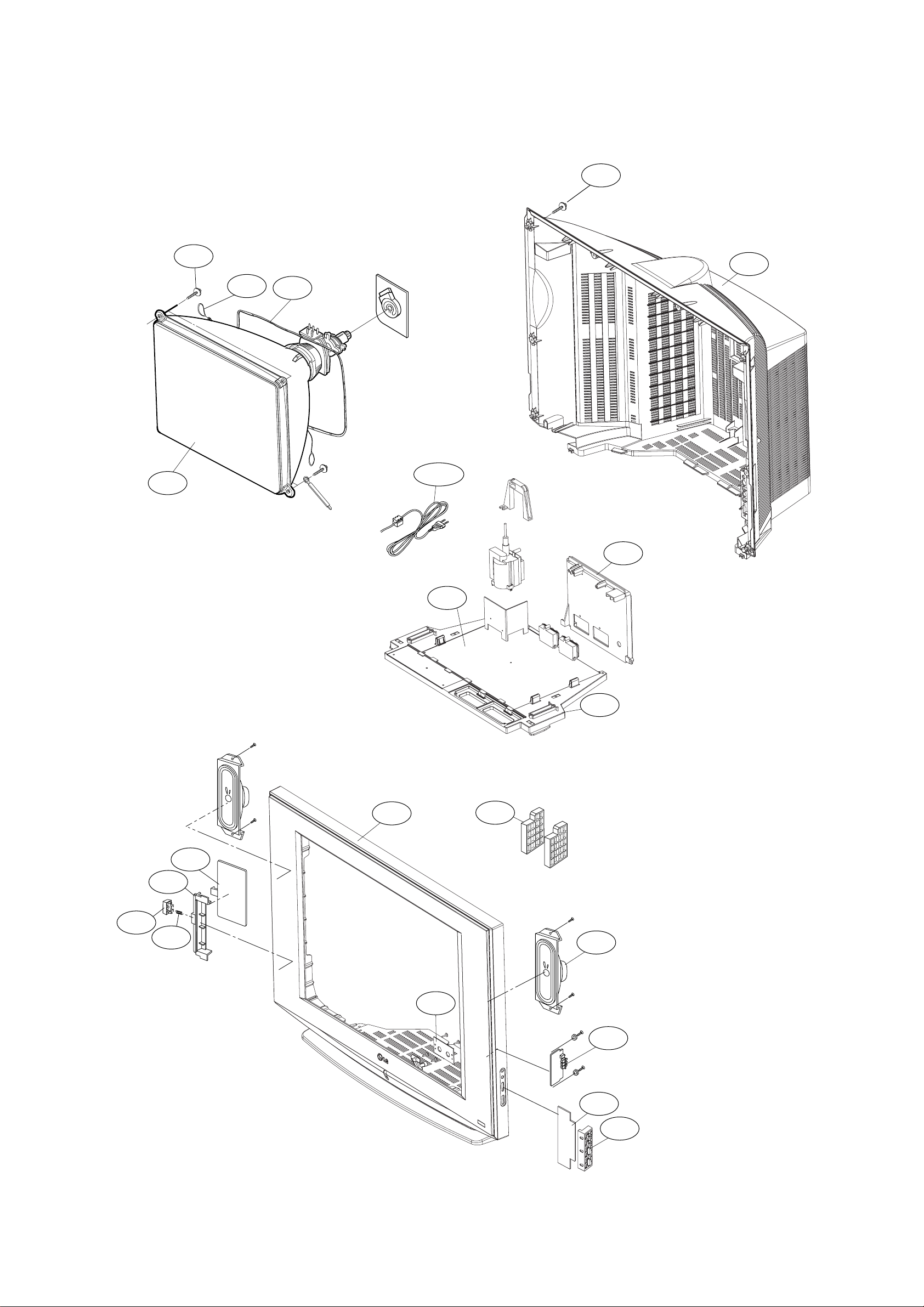

VISTA EN DESPIECE ..............................................................................................................................................................................20

LISTA DE VISTA EN DESPIECE..............................................................................................................................................................21

LISTA DE PARTES DE REPUESTO ........................................................................................................................................................22

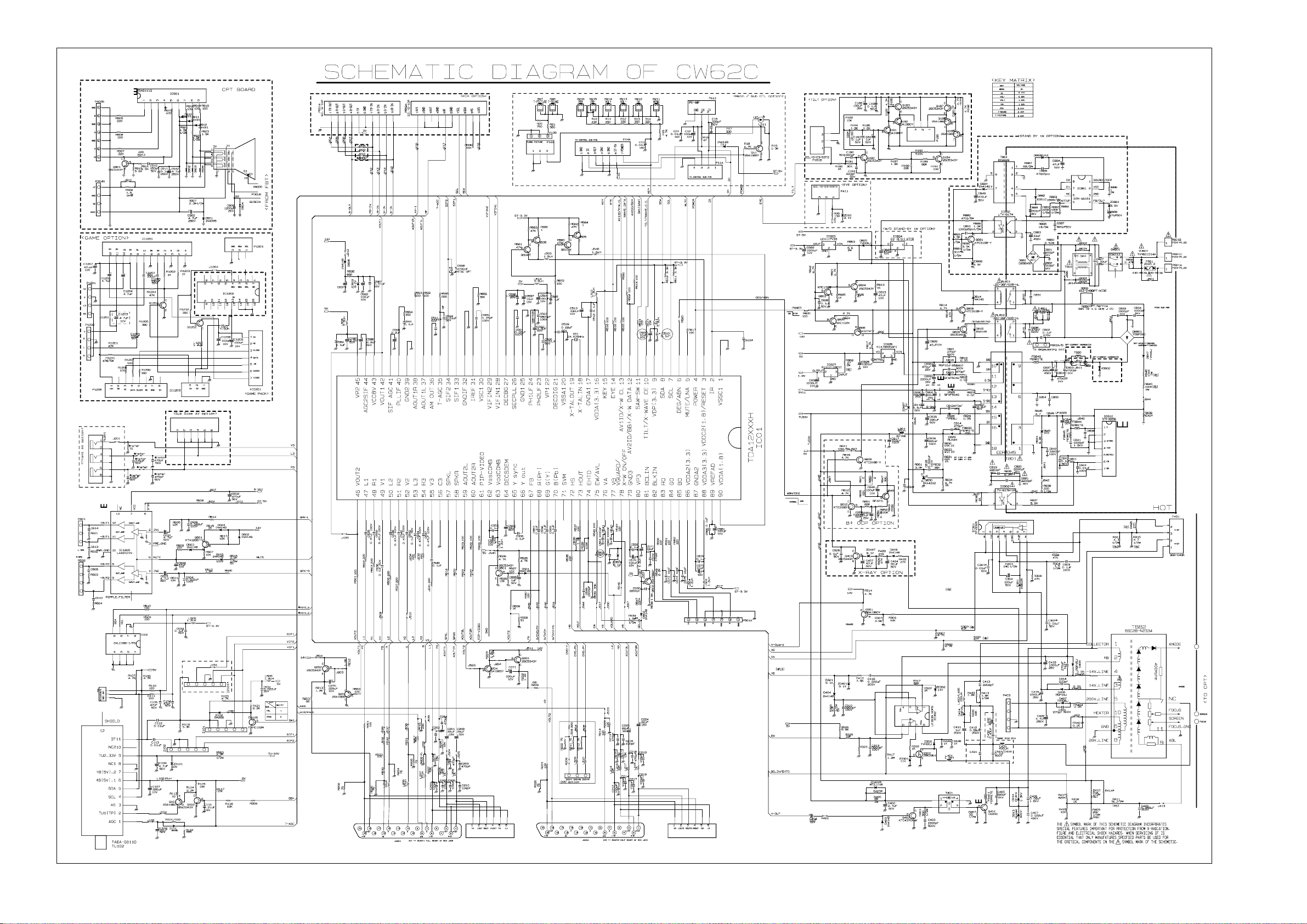

DIAGRAMA ESQUEMÁTICO .......................................................................................................................................................................

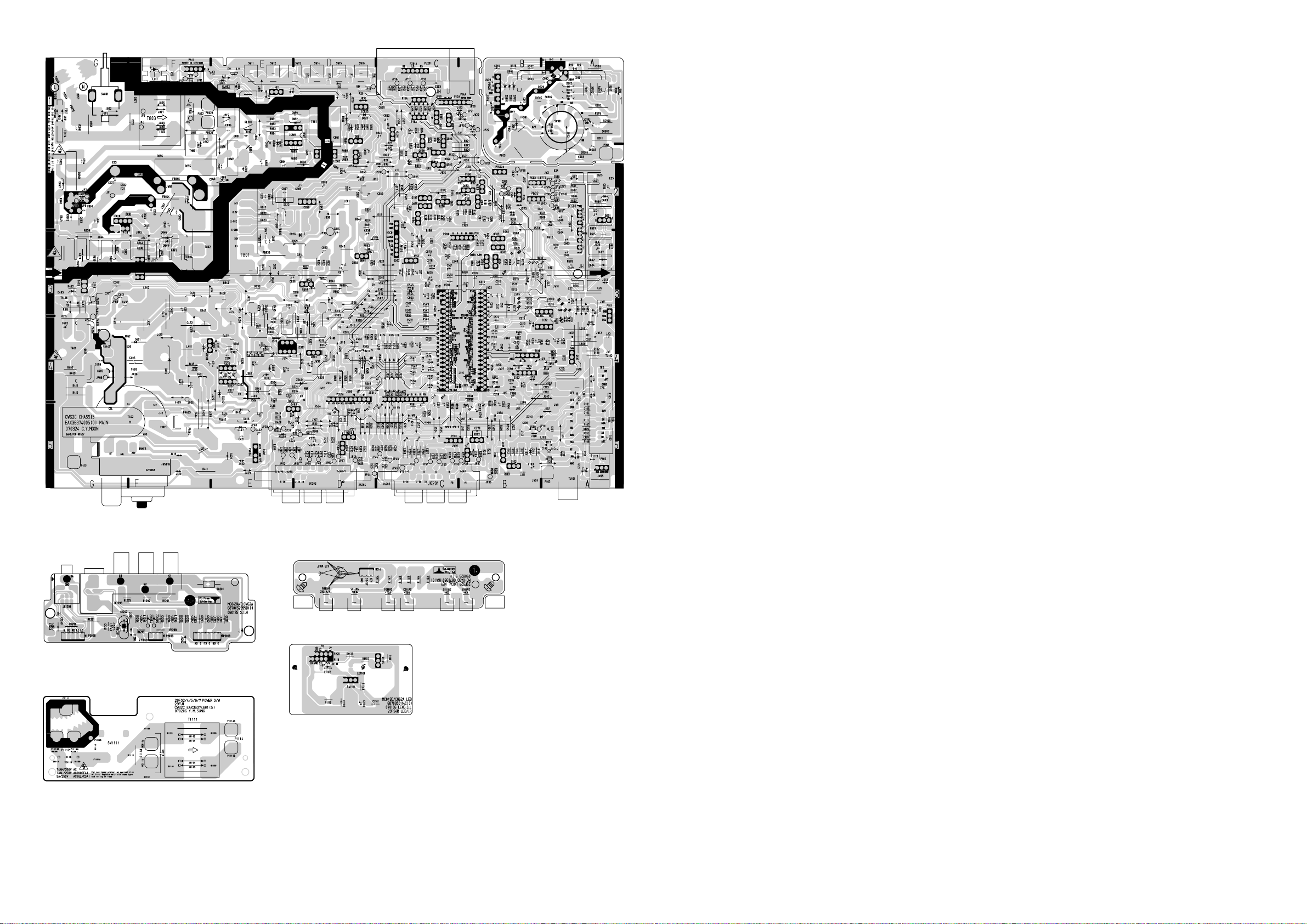

TABLERO DE CIRCUITO IMPRESO ...........................................................................................................................................................

ESPECIFICACIONES

POTENCIA DE ENTRADA ..................................................................................................................................... AC100-240V~50/60Hz

CONSUMO DE ELECTRICIDAD ....................................................................................................................................................... 135W

IMPEDANCIA DE ENTRADA EN LA ANTENA .......................................................... VHF/UHF: 75 Ohmios desbalanceado (solamente.)

RANGO DE LOS CANALES

12 canales VHF..................................................................................................................................................................... Canales 2-13

56 canales UHF .................................................................................................................................................................. Canales 14-69

125 canales CATV ................................................................................................................................... Canales 01, 02 al 13, 14 al 125

FRECUENCIAS INTERMEDIAS

Frecuencia Intermedia portadora de la Imagen ........................................................................................................................ 45.75MHz

Frecuencia Intermedia portadora del Sonido ............................................................................................................................ 41.25MHz

Frecuencia sub-portadora del color ........................................................................................................................................... 42.17MHz

Frecuencia del centro ..................................................................................................................................................................... 44MHz

CONSTRUCCIÓN DEL CHASIS .................................................................................................. Chasis Estado Sólido ("solid state") I.C.

TUBO DE IMAGEN.................................................................................................................................................................A68QGU870X

SALIDA DE SONIDO ............................................................................................................... (a 10% de distorsión armónica) 5W (MAX)

GABINETE ................................................................................................................................................................... De Madera, portátil

ABREVIACIONES UTILIZADAS EN ESTE MANUA

AC ...................................................................... Corriente alterna

ACC ............................................... Control automático del croma

ADJ ..................................................................................... Ajuste

AFC ...................................... Control automático de la frecuencia

AGC ........................................... Control automático de ganancia

AF ..................................................................... Audio Frecuencia

APC ................................................... Control automático de fase

AMP .......................................................................... Amplificador

CRT ....................................................... Tubo de rayos catódicos

DEF ............................................................................... Deflexión

DET ................................................................................. Detector

DY ........................................... Yugo deflector ("deflection yoke")

ES ................................................... Electrostáticamente sensible

FBP .................................................................... Pulso de retorno

FBT ...................................................... Transformador de retorno

GND .................................................................................... Tierra

H.V. ............................................................................ Alto Voltaje

ITC ......................................... Centro intermedio de conmutación

OSC ......................................................................... Osciloscopio

OSD ............ Desplegado en pantalla ("ON SCREEN DISPLAY")

PCB ................................................. Tablero del Circuito impreso

RF ............................................................. RADIO FRECUENCIA

SEP .............................................................................. Separador

SYNC .................................................................... Sincronización

SVC ..................................... Controles de volúmen de la pantalla

S.I.F. ........................................ Frecuencia intermedia de sonido

V.I.F. ......................................... Frecuencia intermedia del video

H ................................................................................... Horizontal

V .......................................................................................Vertical

IC ...................................................................... Circuito integrado

Page 3

-3-

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA: Antes de dar servicio a este chasis, lea "PRECAUCIONES RESPECTO A RADIACION POR RAYOS X",

"INSTRUCCIONES DE SEGURIDAD" y "AVISO SOBRE SEGURIDAD DE PRODUCTOS"

Muchas de las partes, electricas y mecánicas en este chasis tienen caracteristicas relacionadas con la seguridad. Estas caracteristicas frecuentemente pasan desapercibidas en las inspecciones visuales y la proteccion que proporcionan contra la RADIACION DE RAYOS-X no siempre necesariamente se obtiene al mismo grado cuando se reemplazan piezas o componentes diseñados para voltajes o vatajes mayores, etc. Las piezas que tienen estas caracteristicas de seguridad se identifican por la marca impresa sobre el diagrama esquematico y la marca °⁄ impresa en la lista de partes. Antes de reemplazar alguno de esos componente, lea cuidadosamente la lista de este manual. El uso de partes de reemplazo que no tengan las mismas caracteristicas de seguridad, como se especifica en la lista de partes, puede crear Radiacion de Rayos-X.

1. El voltaje excesivo puede causar RADIACIÓN POR RAYOS

"X" potencialmente peligrosa. Para evitar tales peligros, el voltaje no debe exceder el límite especificado. El valor nominal para el alto voltaje de este receptor es de 25KV en brillantez máxima bajo la fuente especificada. El alto voltaje no deberá exceder, bajo ninguna circunstancia, de 28KV. Cada vez que el receptor requiera servicio, se debe verificar el alto voltaje y registrarlo como parte del historial de servicio del aparato. Es importante utilizar un medidor de voltaje que sea preciso y confiable.

2. La única fuente de RADIACION DE RAYOS-X en este receptor de televisión es el tubo de la imagen. Para protección contínuada de la RADIACION DE RAYOS-X, el reemplazo que se haga del tubo debe ser con otro del mismo tipo especificado en la lista de partes.

3. Algunas partes de este receptor tienen caractéristicas especiales relacionadas con la protección contra RADIACION DE RAYOS-X. Para que la protección sea continua, la selección de partes de repuesto se debe hacer solo después de haberse referido al AVISO SOBRE SEGURIDAD DE PRODUCTOS que aparece mas abajo.

PRECAUCIONES RESPECTO A RADIACION POR RAYOS "X"

1. Cuando el receptor está en operación, se producen voltajes potencialmente tan altos como 25,000-29,000 voltios. Operar el receptor fuera de su gabinete o con la tapa trasera removida puede causar peligro de choque eléctrico. (1) Nadie debe intentar dar servicio si no está debidamente

familiarizado con las precauciones que son necesarias cuando se trabaja con un equipo de alto voltaje.

(2)Siempre descargue el ánodo del tubo de la imagen a tierra

para evitar el riesgo de choque eléctrico antes de remover la tapa del ánodo.

(3)Descargue completamente el alto potencial del tubo de

imagen antes de manipularlo. El tubo de la imagen es de alto vacío y, si se rompe, los fragmentos de vidrio salen despedidos violentamente.

2. Si se quemara algún fusible de este receptor de televisión, reemplácelo con otro especificado en la lista de partes.

3. Cuando reemplace tableros o plaquetas de circuitos, cuidadosamente enrolle sus alambres alrededor de las terminales antes de soldar.

4. Cuando reemplace un resistencia de vataje (resistor de película de óxido metálico) en el Tablero o Plaqueta de circuitos, mantenga la resistencia a un mínimo de 10mm de distancia.

5. Mantenga los alambres lejos de componentes de alto voltaje o de alta temperatura.

6. Este receptor de televisión debe conectarse a una fuente de 100 a 240 V AC.

7. Antes de devolver este aparato al cliente, haga una verificación de fuga de corriente sobre las partes metálicas del gabinete expuestas, tales como antenas, terminales, cabezas de tornillos, tapas de metal, palancas de control etc., para estar seguro de que el equipo funciona sin peligro de choque eléctrico. Enchufe el cordón directamente al tomacorriente de la línea de AC 100-240V.

No utilice una línea aislada de transformador durante esta verificación. Use un voltímetro de 1000 Ohmios por voltio de sensibilidad o más, en la forma que se describe a continuación. Cuando la unidad está ya conectada a la AC, pulse el conmutador primero poniéndolo en "ON" (encendiendo) y luego en "OFF" (apagando), mida desde un punto de tierra conocido, tal como una (cañería de metal, una manija metálica, una tubería etc.) a todas las partes metálicas expuestas del receptor de televisión (antenas, manijas de metal, gabinetes de metal, cubiertas de metal, palancas de control etc.,) especialmente cualquiera de las partes metálicas expuestas que puedan ofrecer un camino hacia el chasis. Ninguna medición de corriente eléctrica debe exceder de 0.5 miliamperios. Repita la prueba cambiando la posición del enchufe en el tomacorriente. Cualquier medición que no esté dentro de los límites especificados aquí representan un riesgo potencial de choque eléctrico que debe ser eliminado antes de devolver el equipo al cliente.

INSTRUCCIONES DE SEGURIDAD

AVISO SOBRE SEGURIDAD DE PRODUCTOS

DEVICE

UNDER

TEST

TEST ALL

EXPOSED METAL

SURFACES

2-WIRE CORD

ALSO TEST WITH PLUG REVERSED (USING AC ADAPTER PLUG AS REQUIRED)

EARTH GROUND

LEAKAGE CURRENT TESTER

(READING SHOULD

NOT BE ABOVE

0.5mA)

Aparato bajo examen

Probador de fuga de corriente

La lectura no debe exceder de 0.5mA

Pruebe todas las superficies metálicas

Tambien pruebe cón los enchufes al reves (utilizando adaptador en caso necesario)

Tierra suelo

Page 4

-4-

1. Objeto de Aplicación

Estas instrucciones se aplican al chasis CW-62C.

2. Notas

(1) Debido a que éste es un chasis aislado, no es necesario

usar un transformador de aislamiento. Sin embargo, el uso del transformador de aislamiento ayudará a proteger el

instrumento de prueba. (2) El ajuste debe efectuarse en el orden correcto. (3) El ajuste debe ser realizado dada la circunstancia de

25±5°C de temperatura y 65±10% de humedad relativa si

no existe una designación específica. (4) El voltaje de entrada AC del receptor debe mantener una

tensión nominal durante el ajuste. (5) El receptor debe ser operado por cerca de 15 minutos antes

de efectuar el ajuste. (6) Señal : La señal de color estándar es aprobada en

65±1dBµV.

La señal de color estándar significa la señal del patrón

digital.

3. Ajuste del Enfoque

3-1. Preparación para el Ajuste

Reciba el Patrón Cross-Hatch (Refiérase a la Fig. 1) y fije el modo Picture (Imagen) para “DINÁMICA(BORRAR)”.

3-2. Ajuste

Ajuste el volumen del Enfoque superior del FBT para el mejor enfoque de la línea vertical de la cuarta parte de la patalla (círculo rojo).

4. Voltaje de Pantalla y Ajuste del Sub-Brillo y Ajuste del Balance de Blanco

4-1. Ajuste Manual de la Pantalla

(Utilizando ADJ (AJUSTE) del Control Remoto)

(1) Reciba la señal NTSC(PAL) en el modo RF sin considerar el

canal.

(2) Si presiona el botón "ADJ” en el modo LINE SVC (botón IN-

START), el modo LINE SVC cambia al modo de ajuste de la pantalla.

(3) Ajuste la PANTALLA para que aparezca todo OK en la HBC

y WBC usando SCREEN VOL. del FBT (Presione el botón ADJ para salir del modo SVC)

4-2. Ajuste del Sub-Brillo

(1) Si presiona el botón “ADJ” en el control remoto para ajuste en

el Modo de ajuste "SCREEN" (PANTALLA), el modo cambia al modo de ajuste de Brillo Secundario. (Modo de ajuste de Sub-Brillo: Canal 14, MIN CONTRASTE/ BRILLO)

(2) Ajuste hasta que el "2" casi desaparezca en la Escala de

Grises de la señal del Monoscopio usando la tecla VOL +, -.

4-3. Ajuste Manual del Balance de Blanco

NOTA : Cuando ajuste el balance de blanco automáticamente,

conecte el ajuste JIG en el MODO LINE SVC. (Cuando presione el botón IN-START, MUTE en el control remoto para ajustar ordenadamente, éste cambia al MODO AUTO y en la parte Izquierda/Superior de la pantalla se despliega “AUTO”).

(1) Reciba el 100% del patrón blanco. (2) Ajuste el estado de Luz BAJA (4.5FL) de BLO-R(R CUT),

BLO-G(G CUT).

(3) Ajuste el estado de Luz ALTA (35FL) de RG(R DRIVE),

GG(G DRIVE) a BG(B DRIVE): 32.

(4) Repita los pasos anteriores (2) y (3) para la mejor

condición de cada estado de Luz Alta y Luz Baja.

X: 282, Y: 288(Temperatura del Color: 10000

INSTRUCCIONES DE AJUSTE

US 9CH

(Fig. 1) Patrón Cross-Hatch

0 123456789

Gray Scale

Color Bar

(Fig. 2) MONO SCOPE

Page 5

5. Ajuste de los Datos de Deflexión

5-1. Preparación para el Ajuste

(1) Reciba el Patrón Digital. (2) Utilice el Control Remoto para el ajuste. (3) Seleccione SERVICE 2 en el MENÚ SERVICE presionando

el MODO LINE SVC (TECLA IN-START) y entre al modo de ajuste de deflexión presionando la Tecla VOL +.

(4) Utilice la Tecla CH +, CH - para seleccionar el ítem de

ajuste.

(5) Utilice la Tecla VOL +, VOL - para incrementar/disminuir

los datos.

5-2. Ajuste

(1) Primero, ajuste los datos de deflexión en N50Hz(PAL) y

ajuste a N60Hz(NTSC), Z60Hz, N50Hz, W50Hz, Z50Hz.

(con el Modelo ARC) (2) Solamente ajuste en N60Hz(NTSC). (3) Después de finalizar el ajuste de deflexión, presione la

tecla ENTER para entrar (antes de presionar la Tecla IN-

START) o salir en el modo Service. (TECLA DE SALIDA)

(4) V SLOPE

Cuando selecciona el Modo de ajuste V SLOPE, la mitad de la pantalla inferior está en Blanco. En este momento, ajuste la Línea de Borrado y la línea central vertical geométrica para que sean iguales.

(5) V SHIFT

Ajuste de manera que la línea central horizontal de un patrón de círculo digital concuerde con el centro horizontal geométrico del CPT.

(6) V LINEAR

Ajuste hasta que la parte superior e inferior de la pantalla estén simétricamente iguales en el Patrón Digital.

(7) V AMPLIT(V AMPITUDE)

1) Señal PAL: Ajuste para que el círculo de un patrón de círculo digital se localice a un intervalo de 6~7mm de la pantalla efectiva del CPT.

2) Señal NTSC: Ajuste de manera que el círculo de un patrón de círculo digital pueda ser ubicado dentro de la pantalla efectiva del CPT.

(8) H SHIFT

Ajuste de manera que la línea central vertical de un patrón de círculo digital concuerde con el centro vertical geométrico del CPT.

(9) EW WIDTH

Ajuste de manera que un patrón de círculo digital se asemeje a un círculo exacto.

(10) EW PARAB(EW PARABOLA)

Ajuste de manera que la porción media de la línea vertical izquierda y derecha más exterior parezca paralela con las líneas verticales del CPT.

(11) EW TRAPE(EW TRAPEZOID)

Ajuste para lograr que el largo de la línea horizontal superior sea igual a la línea horizontal inferior

-5-

(Table 1) Datos Iniciales del Balance de Blanco

Punto de Ajuste

(Fig. 2)

LUZ

BAJA

LUZ

ALTA

BLO-R(R CUT)

BLO-G(G CUT)

RG(R DRIVE)

GG(G DRIVE)

BG(B DRIVE)

32 32

32 32 32 Fijar

0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63

Menú Rango Datos Iniciales

Page 6

-6-

(12) EW UPCOR & EW LOCOR

Después de finalizar el ajuste EP, ajuste la línea vertical en la parte inferior izquierda, inferior derecha, superior izquierda, y superior derecha de la pantalla a la mejor línea recta.

(13) H BOW

Después de finalizar el ajuste EP, ajuste hasta hacer simétrica la esquina superior e inferior de la pantalla.

(14) H PARALL(ANGLE)

Ajuste la pendiente vertical.

(15) SCORRECT(S CORRECTION)

Ajuste de manera que todas las distancias entre cada ancho del enrejado superior/central/inferior sean iguales.

> Fijando el valor de los datos de CPT Default(Initial) tenga

gusto de eso, porque es decide por el valor de CPT DY.

(16) V SCROLL

Guarde los valores iniciales de configuración.

(17) V ZOOM

Fijando el valor de los datos de CPT Default(Initial) tenga gusto de eso, porque es decide por el valor de CPT DY.

US 9CH

UPCOR

EW PARAB

LOCOR

Page 7

(Tabla 2) Datos Iniciales del Ajuste de Deflexión(SERVICIO 2)

MENÚ

V SLOPE

V SHIFT V LINEAR V AMPLIT

H-SHIFT

EW WIDTH EW PARAB EW TRAPE

EW UPCOR EW LOCOR

H BOW

DESCRIPCIÓN

Vertical slope Vertical shift Vertical linearity Vertical amplitude Horizontal shift EW width Parabola adj Trapezoid adj Upper corner adj Lower corner adj Bow

29"

TS Slim

21 43 40 22 34 33 55 13 45 55 35

29"

FLAT

25 43 44 19 39 27 24 21 45 50 34

29"

1.3R 28

10 41 15 45 30 44 15 50 57 29

OBSERVACIONES

Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes

H PARALL

SCORRECT

V SCROLL

V ZOOM

WBR

WBF

V SYNSLI

OVRVOLIN

V GUARD

Horizontal parallelogram S correction Vertical scroll Vertical zoom Timing of Wide Blanking Timing of Wide Blanking Vertical slicing level Over voltage input mode Vertical guard mode

32 35 21 25

7 2 0 0 1

37 35 25 25

2 2 0 0 0

34 32 33 25 10

2 0 0 1

Yes Ajustar si Ajustar si Ajustar si Ajustar si Ajustar si Ajustar si Ajustar si Ajustar si

necesario necesario necesario necesario necesario necesario necesario necesario

- 7 -

Page 8

7. Datos SVC

(Tabla 3) SERVICIO 1

MENÚ

AGC

RG GG

BG BLO-R BLO-G

CDL

L-DLY

RGB-BRI

(Tabla 4) SERVICIO 3

DESCRIPCIÓN

AGC take over Red Gain Green Gain Blue Gain Black level offset Red Black level offset Green Cathode Drive Level Luminance delay time OSD/TEXT BRIGHTNESS

29” TS S-SLIM

29 32 32 32 32 32

7 13 25

FLAT 1.3R

29 32 32 32 32 32

7 13 22

29 32 32 32 32 32

8 13 22

MENÚ

OVMADAPT

OVMTHR ADC LEV DEC LEV

MONO LEV

SAP LEV

FILTBW

MTS LEV

AUX3 VOL

FMWINDOW

BOOSTVAL

MAX VOL

DESCRIPCIÓN

OVER MODULATION ADAPT OVER MODULATION THRESHOLD ADC LEVEL(-16~15) - ADCLEV DEC LEVEL(-16~15) - DECLEV MONO LEVEL(-16~15) - MONOLEV SAP LEVEL(-16~15) - SAPLEV FILTER BANDWIDTH MTS LEVEL(-16~15) - MTSLEV AUX3 VOL(SCART1 RF SOUND OUT) FM WINDOW FILTER(FMWS) BOOSTER MAX VOLUME

1 16 18 18 12

0 16 84

100

1 16 18 18 12

0 61

100

OBSERVACIONESKorea Middle/South America

FM pre-scaler(Stereo L/R) FM pre-scaler(Mono)

Monitor OUT Level

DCXO VAL

DCXOA

BAMA FC

SNDSTEP

SNDRANGE

MONO TH

STEREO TH

GAME ADC

DCXO VALUE DCXO ALIGNMENT

GAME ADC LEVEL(0~30)

-8-

0 8

3 255 249 250

0 8

Digital Ctl Xtal Osc.

Page 9

-9-

(Tabla 5) SERVICIO 4

WS BKS BSD DSK

COR

RPO

RPA

PWLDAC

IFOFF OSD HPOS CAP HPOS

CHSE

ACL

MENÚ

WHITE STRETCH BLACK STRETCH BLACK STRATCH DEPTH DYNAMIC SKIN CONTROL VIDEO DEPENDENT CORING PEAKING FREQUENCY DELAY RATION POSITIVE/NEGATIVE PEAKS RATION PRE/AFTER SHOOT PEAK WHITE LIMITER DAC IF DEMODULATIOR OSD H-POSITION CAPTION H-POSITION CHROMA SENSITIVITY AUTO COLOR LIMITING

DESCRIPCIÓN

1 1 0 0 2 0 3 2 8

0 1

Middle/South America/Korea

Page 10

(Tabla 6) OPCIÓN 1, 2, 3, 4

OPCIÓN1

OPCIÓN2

OPCIÓN3

MENÚ

CPT SCREEN SCR50 TUNER V-MUTE AV3 AV MULTI SOUND PIP VOL CURVE (volume curve) DVD XWAVE

FUNCIÓN

0 : 29” Slim, 1: 29” Flat, 2: 29” Normal, 3: 29” TS/AK 0: Other CPT, 1: TS-AK CPT 0: W/O SCR50, 1: W/SCR50 0: 1 TUNER, 1: 2TUNER 0 : W/O Video Mute, 1: W/ Video Mute 0 : W/O SIDE A/V, 1 : W/ SIDE A/V 0 : Standard, 1 : AV Multi System 0: RF stereo, 1:AV stereo, 2: Mono, 3: Mono Dual 0: No PIP, 1: 1 Tuner PIP, 2: 2 Tuner PIP, 3: Reserved 0: EU=>Low curve, 1: NON-EU=>High curve DVD option FM TX option

OPCIÓN4

EYE 4KEY TILT DEGAUSS(Degaussing) CW62C

OSD LANG LANG INI REMONCON HOTEL COLORTBL TURBO P/S

EYE option 4 Key option TILT option Degaussing option CW62C Only 1 => Vol. Curve/S Mute timing/component compensation Value change

Not available 0 : Standard, 1 : HOTEL Mode 0 : Deep, 1 : Light 0 : W/O Turbo P/S, 1 : W/ Turbo P/S

8. FM TX MODELO(Opción)

Cómo inspeccionar la condición en una transmisión y recepción en un MODELO TRANSMISOR FM

(1) La eficiencia de las inspecciones del TRANSMISOR FM se ejecuta hasta acabar en una fase de inspección final. (2) El TRANSMISOR FM es una función que recibe señal de voz por un exclusivo control remoto

y auricular, transmite una FM a través del transmisor de la parte interior en el TABLERO MICOM al sonido de la TV ( SALIDA MONITOR)

(3) Si la frecuencia recibida la cual se fija en el OSD está siendo sintonizada sin utilizar un control remoto exclusivo,

la misma se puede recibir en un receptor FM general.

1) Ejecute en el canal que genere voz-señal.

2) Seleccione una frecuencia transmitida en el MENÚ OSD. MENÚ -> SONIDO -> TRANSMISOR -> Seleccionar frecuencia (87.7MHZ)

3) Una frecuencia recibida en un control remoto exclusivo o Radio FM es sintonizada en 87.7MHz

que es la misma que la frecuencia en el OSD.

4) Verifique si una señal generada al ALTAVOZ PRINCIPAL se genera en el auricular o en el receptor.

5) No hay alteración y ajustes de los DATOS ajustados en el proceso de inspección FM TX.

- 10 -

Page 11

-11-

AJUSTE DE CONVERGENCIA Y PUREZA

Precaución:

La convergencia y pureza han sido alineadas de fábrica. No intente mover estos alineamientos. Sin embargo, los efectos de componentes receptores adyacentes, o el reemplazo del tubo de imagen o el yugo de deflexión pueden requerir reajustar la pureza y convergencia.

l Ajuste de Pureza

Este procedimiento NO aplica al yugo pegado y los montajes del tubo de imagen. El instrumento debe estar a temperatura ambiente (60 grados F o más alto) por seis (6) horas y estar operando a corriente de rayo bajo (fondo oscuro) por aproximadamente 20 a 30 minutos antes de realizar los ajustes de pureza.

PRECAUCIÓN: No remueva ningún magneto de corrección que

puedan estar adjuntos a la campana del tubo de imagen.

1. Remueva la alimentación AC y desconecte la bobina de desmagnetización interna.

2. Remueva el yugo del cuello del tubo de imagen.

3. Si el yugo tiene desviador de rayos de tipo cinta, remuévala y reemplácela con un desviador de rayo de tipo ajustable (siga las instrucciones proporcionadas con el nuevo desviador de rayo).

4. Reemplace el yugo en el cuello del tubo de imagen, temporalmente remueva las tres (3) cuñas de caucho de la campana del tubo de imagen y luego deslice el yugo completamente hacia adelante.

5. Reconecte la bobina de desmagnetización interna.

6. Coloque los anillos de bloqueo del desviador de rayos en la posición de las 9 en punto y los otros tres pares de indicadores (magnetos de 2, 4 y 6 polos) en la posición de las 12 en punto.

7. Realice los siguientes pasos en el orden dado para preparar al receptor para el procedimiento de ajuste de pureza.

a. Coloque de frente el receptor en dirección al "norte

magnético".

b. Externamente desmagnetice la pantalla del receptor con el

televisor apagado.

c. Encienda el televisor por aproximadamente 10 segundos

para realizar la desmagnetización interna y luego apague el TV.

d. Desconecte la bobina de desmagnetización interna.

Permite al termistor enfriarse mientras está realizando el ajuste de pureza. NO MUEVA AL RECEPTOR DE SU POSICIÓN AL "NORTE MAGNÉTICO".

e. Encienda el receptor y obtenga un barrido rojo

aumentando el control de la polarización del rojo (CW) y disminuyendo los controles de polarización para los dos colores restantes (CCW).

f. Una los dos magnetos redondos en la pantalla del tubo de

imagen en las posiciones de las 3 y 9 en punto, aproximadamente a una (1) pulgada del borde de la máscara (use cinta de ambos lados)

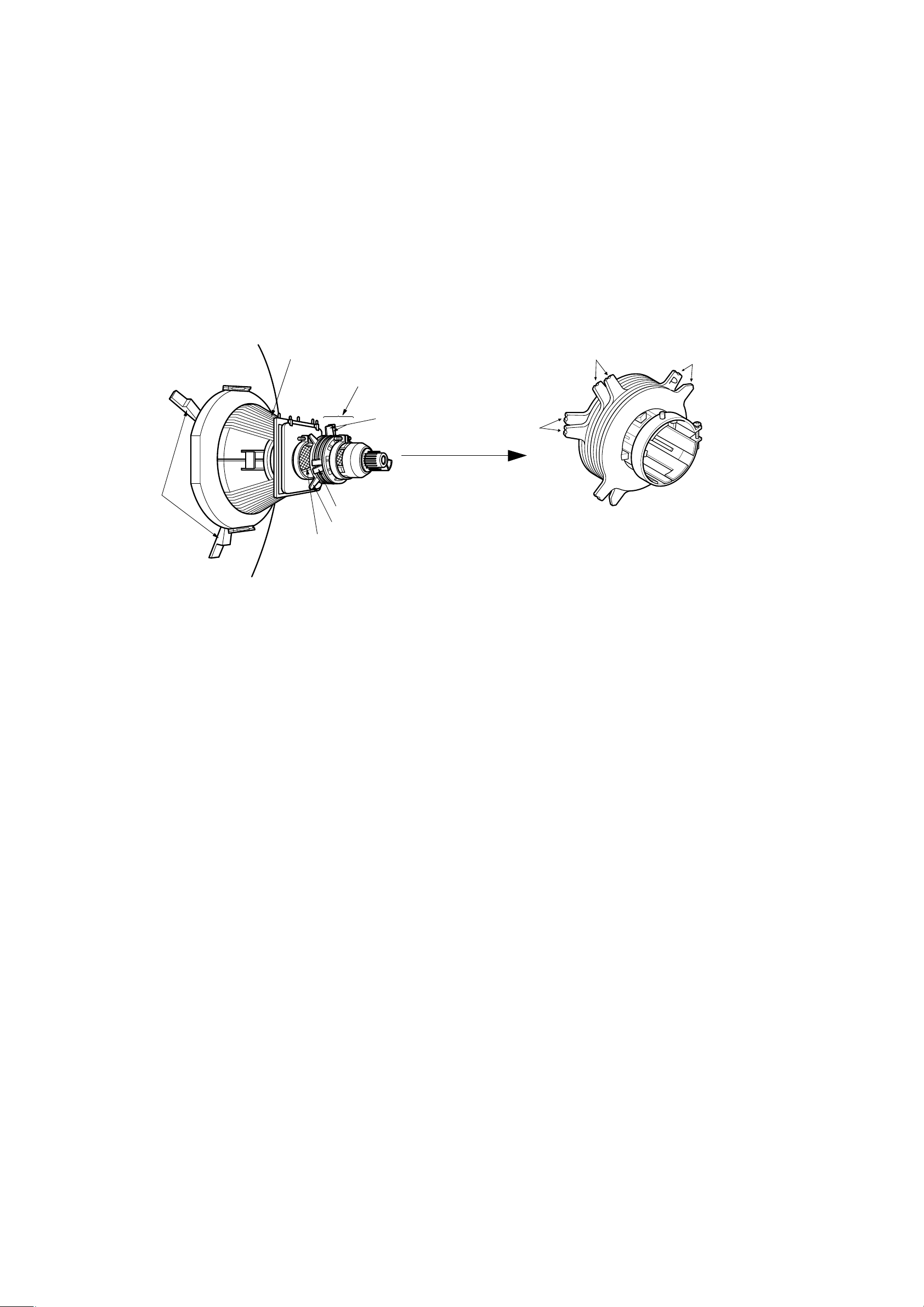

YUGO DE DEFLEXIÓN

MONTAJE DEL MAGNETO DE PUREZA Y CONVERGENCIA

CUÑA DE CAUCHO

CINTA DE FIBRA DE VIDRIO

MAGNETO DE PUREZA

6-POLOS

4-POLOS

MONTAJE DEL MAGNETO DE CONVERGENCIA

MAGNETOS DE 6 POLOS

MAGNETO

DE 4 POLOS

POSICIÓN DEL

YUGO DEL

EJE X(PUREZA L/R)

MAGNETO DE PUREZA(2 POLOS)

Page 12

-12-

8. Refiriéndose a lo de arriba, realice los dos pasos siguientes: a. Ajuste el eje Z del yugo para obtener círculos azules iguales. b. Ajuste los indicadores apropiados del desviador de rayo

para obtener la pureza correcta (cuatro círculos iguales).

9. Después que la pureza correcta es fijada, apriete el tornillo de

la grapa del yugo y remueva los dos magnetos de pantalla.

10. Remueva la alimentación AC y rote el receptor 180 grados

(de frente al "sur magnético").

11. Reconecte la bobina de desmagnetización interna.

12. Encienda el receptor por 10 segundos (asegúrese que el

receptor encendió) para realizar la desmagnetización interna, y luego apague el receptor.

13. Desconecte la bobina de desmagnetización interna.

14. Encienda el receptor y verifique la pureza sosteniendo un (1)

magneto redondo en la posición de 3 en punto y un segundo magneto redondo a las 9 en punto. Si la pureza no es satisfactoria, repita los pasos del 8 hasta el 14.

15. Apague el receptor y reconecte la bobina de desmagnetización

interna.

l Ajuste de Convergencia

Precaución: Este procedimiento NO aplica al yugo pegado y los

montajes del tubo de imagen. No use los magnetos de pantalla durante este procedimiento de ajuste. El uso de los magnetos de pantalla causarán un desplegado incorrecto.

1. Remueva la alimentación AC y desconecte la bobina de

desmagnetización interna.

2. Aplique la alimentación AC y fije el brillo a la condición de

Reinicialización de Imagen. Fije el control de Color a mínimo.

3. Haga una línea horizontal.

4. Ajuste los controles de polarización Rojo, Verde y Azul para

obtener una línea blanca delgada.

5. Restaure la pantalla removiendo la línea horizontal.

6. Reconecte la bobina de desmagnetización interna y aplique la alimentación AC.

7. Encienda el receptor por 10 segundos para realizar la desmagnetización interna y luego apague el receptor otra vez.

8. Desconecte la bobina de desmagnetización interna.

9. Encienda el receptor, conecte un generador de señal al terminal de la antena VHF y aplique una señal sombreada.

Precaución: Durante el procedimiento de ajuste de convergencia,

tenga cuidado de no alterar los indicadores de ajuste de pureza moviéndolos accidentalmente. La pureza debe ser confirmada antes de proceder con los ajustes de convergencia.

Nota:

Asegúrese que el enfoque esté fijado correctamente en este instrumento antes de proceder con los siguientes ajustes.

10. Haga converger la línea vertical roja y azul con la línea verde vertical en el centro de la pantalla realizando los siguientes pasos. (TABLA abajo). a. Cuidadosamente rote ambos indicadores del magneto de

anillo de 4 polos simultáneamente en direcciones opuestas desde la posición de las 12 en punto, para que converjan las líneas horizontales roja y azul.

b. Cuidadosamente rote ambos indicadores en el magneto

de anillo de 6 polos simultáneamente en direcciones opuestas desde la posición de las 12 en punto, para converger las líneas verticales roja y azul (ahora púrpura) con la línea vertical verde.

11. Haga converger la línea horizontal roja y azul con la línea verde en el centro de la pantalla realizando los siguientes pasos. (TABLA abajo)

a. Cuidadosamente rote ambos indicadores del magneto de

anillo de 4 polos simultáneamente en la misma dirección (mantenga el espacio entre los dos indicadores igual), para que converjan las líneas horizontales roja y azul.

b. Cuidadosamente rote ambos indicadores del magneto de

anillo de 6 polos simultáneamente en la misma dirección (mantenga el espacio entre los dos indicadores igual), para que converjan las líneas horizontales roja y azul (ahora púrpura) con la línea horizontal verde.

c. Asegure los indicadores previamente ajustados

bloqueándolos en el lugar con los indicadores de bloqueo en el desviador de rayo.

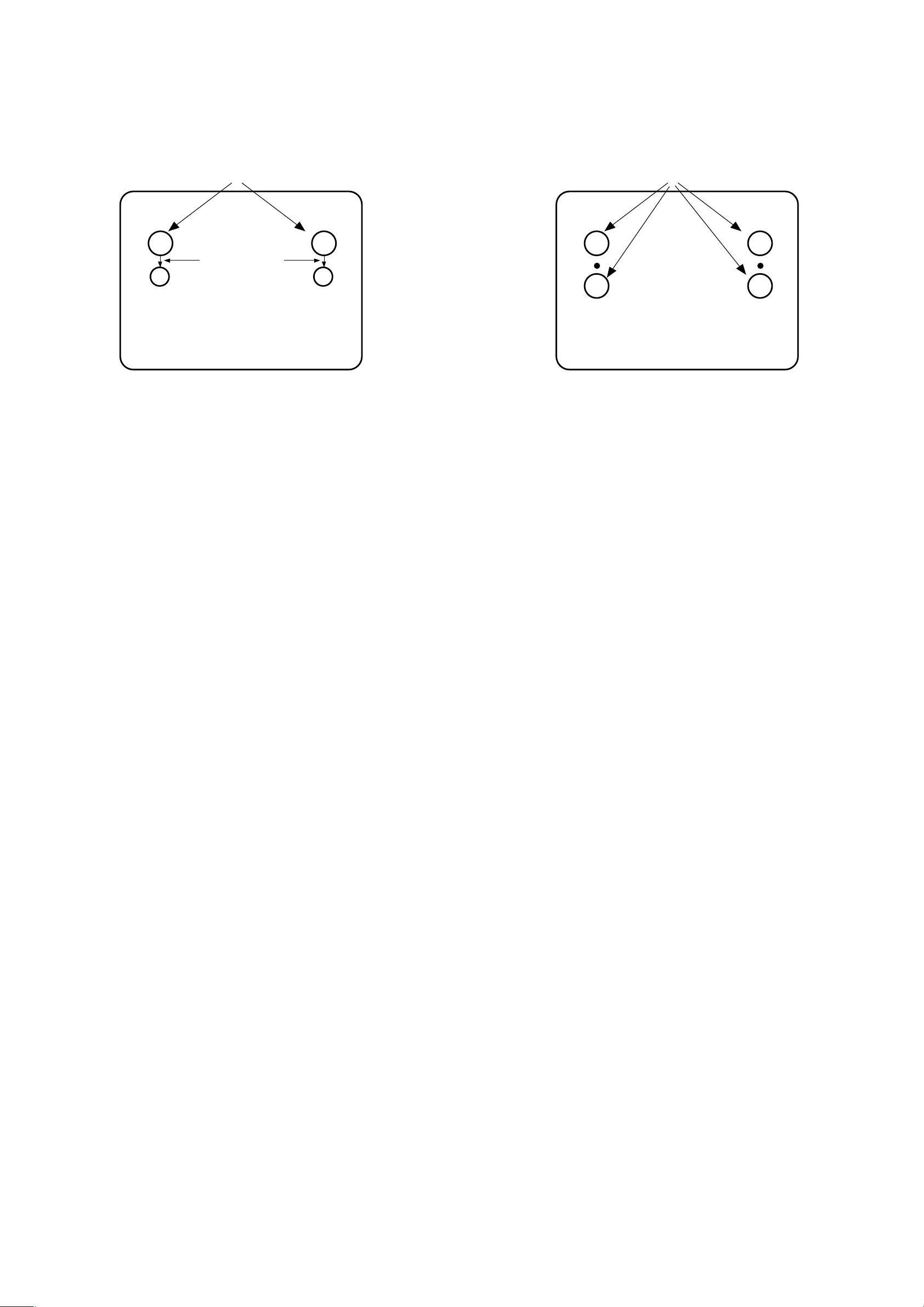

ROJO

MAGNETOS

ROJO

1. PRIMERO AJUSTE EL EJE Z DEL YUGO PARA OBTENER CÍRCULOS DE COLOR AZUL IGUALES

2. AJUSTE EL MAGNETO DE 2 POLOS DEL DESVIADOR DE RAYO PARA OBTENER 4 CÍRCULOS DE COLORES IGUALES

Page 13

-13-

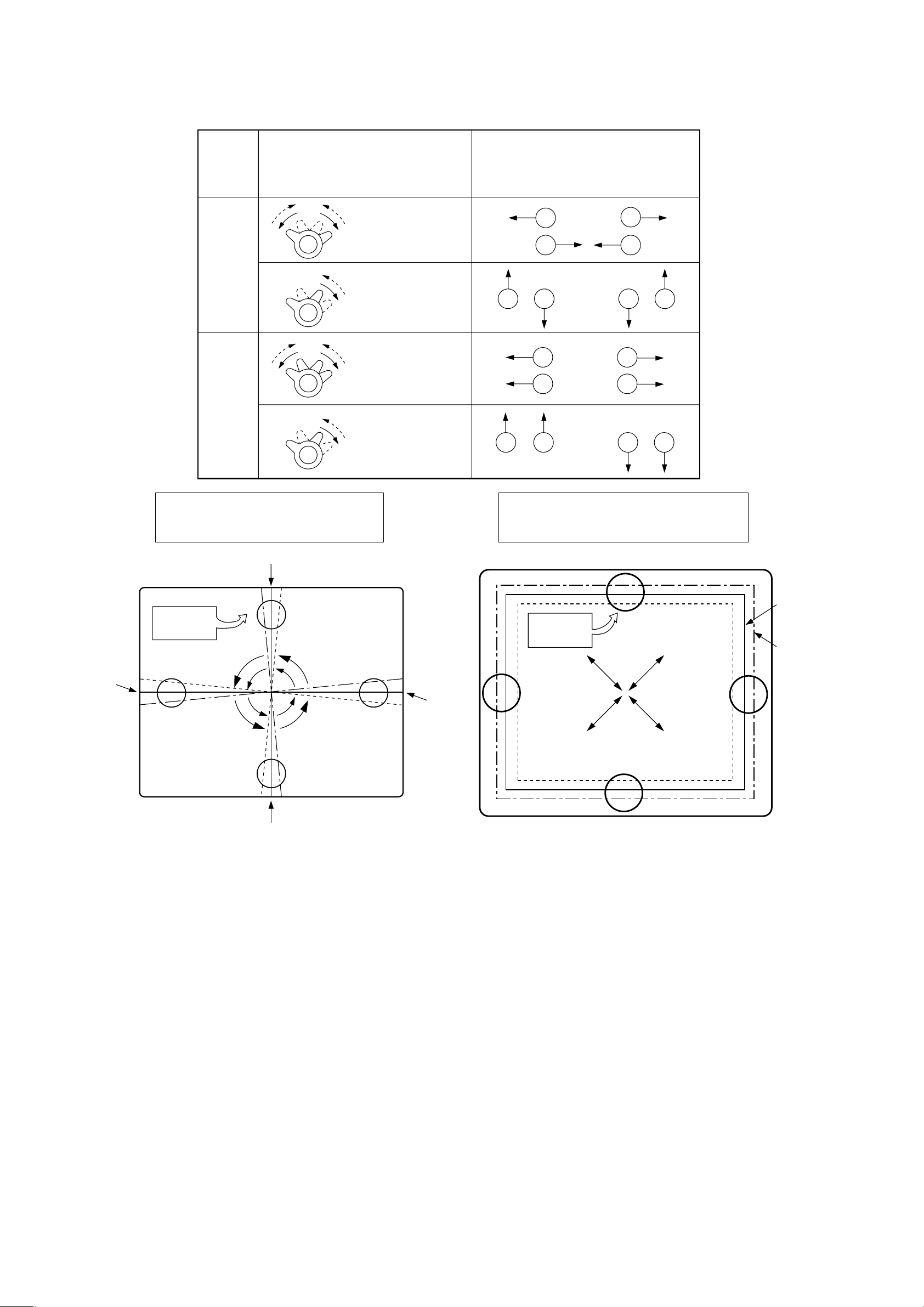

PARES DE

ANILLOS

4 POLOS

6 POLOS

DIRECCIÓN DE LA ROTACIÓN

DE AMBOS INDICADORES

MOVIMIENTO DE LOS RAYOS

ROJO Y AZUL

OPUESTO

IGUAL

OPUESTO

IGUAL

BR BR

B R

12. Mientras ve las posiciones de las 6 en punto en la pantalla, mueva el frente del yugo en dirección vertical (arriba/abajo) para que converjan las líneas verticales roja y azul. (Fig. superior izq.)

13. Temporalmente coloque una cuña de caucho en la posición de las 12 en punto para mantener la posición vertical o el yugo.

14. Verifique las áreas de las 3 y 9 en punto para confirmar que las líneas horizontales roja y azul converjan. Si las líneas no convergen, compense levemente la inclinación vertical del yugo (mueva la cuña de caucho si es necesario) para balancear equitativamente el error de convergencia de las líneas horizontales en las posiciones de las 3 y 9 en punto y las líneas verticales en las posiciones de las 6 y 12 en punto.

15. Coloqueun pedazodecintade fibradevidriode 1.5pulgadassobreel retenedor de caucho en la parte de atrás de la cuña de la posición de las 12 en punto.

16. Mientras observa las áreas de las 6 y 12 en punto de la pantalla mueva el frente del yugo en forma horizontal (de izquierda a derecha) para que converjan las líneas horizontales roja y azul. (Fig. superior derecha)

17. Temporalmente coloque una cuña de caucho en las posiciones de las 5 y 7 en punto para mantener la posición horizontal del yugo.

18. Verifique las áreas de las 3 y 9 en punto para confirmar que las líneas verticales roja y azul converjan. Si las líneas no convergen, compense levemente la inclinación horizontal del yugo (mueva las cuñas de caucho temporales si es necesario) para balancear equitativamente el error de convergencia de las líneas horizontales en las posiciones de las 6 y 12 en punto y las líneas verticales en las posiciones de las 3 y 9 en punto.

19. Usando un magneto redondo confirme la pureza en el centro, lados derecho e izquierdo y las esquinas. Vea el Procedimiento de Ajuste de Pureza.

20. Reconfirme la convergencia y aplique un pedazo de 1.5 pulgadas de cinta de vidrio en el retenedor de caucho en la parte de atrás de las cuñas de las posiciones de las 5 y 7 en punto.

ROJO

AZUL

ROJO

AJUSTE DEL

ÁREA DE

VISÓN

AJUSTE DEL

ÁREA DE

VISÓN

ROJO

PANTALLA

DE TV

VERDE

ROJO AZUL

ROJOAZUL

VERDE

EL SUBIR/BAJAR DEL YUGO

CAUSA ROTACIÓN OPUESTA DE LOS

BARRIDOS ROJO Y AZUL

EL MOVER A LA IZQUIERDA/DERECHA EL

YUGO CAUSA UN CAMBIO DE TAMAÑO

OPUESTO DE LOS BARRIDOS ROJO Y AZUL

Page 14

-14-

SVC REMOCON

Page 15

-15-

BÚSQUEDA DE FALLAS

EST REO RF MODELO

Sistema correcto seleccionado en el men

Verifique la forma de onda

IF 1 de TU101

Verifique la forma de onda

en el pin 33, 34 del IC501

Verifique la forma de onda

en el pin 2, 4 del IC601

Verifique la forma de onda

en el pin 6 del IC601

V erifique la forma de onda en

el pin 8, 9, 11, 12 del IC601

V erifique/Reemplace

TU101 oSealdeentrada

V erifique/Reemplace

IC501

V erifique/Reemplace

R823, D826

V erifique/Reemplace Q601

V erifique/Reemplace IC601

Verifique el Voltaje en el

pin 3, 9, 16, 43, 86, 88, 90

del UOCIII

Verifique el Voltaje en el

pin 5, 7 del IC601

Verifique el Voltaje en el

pin 57, 58 del UOCIII

No hay Barrido / Sonido OK(1/2)

Verifique el voltaje del

Calentador del CPT

(6 ~ 6.4Vrms)

Verifique HV, Voltaje de Pantalla del CPT

Verifique la

salida R, G, B

de la Placa CPT

Verifique el pulso del Calentador del FBT T402

Verifique FBT T402

Verifique la l nea de

197V de la Placa CPT

y si no hay problemas

verifique y Reempla

Verifique

FR901, P403A,

P902B, FR401

Verifique

FBT T402

IC901, P403A

Page 16

-16-

NO HAY BARRIDO(2/2)

No est Normal

Normal

Abierto

VERIFIQUE B+

en el c todo D829

Es el voltaje en cada pin

el voltaje del IC501

Verifique el pin 73

delIC501(SalidaH)

Verifique la forma de

onda del Colector Q402

Verifique el T401 y

el voltaje de cada pin

Verifique la forma de

onda del Colector Q401

Verifique y Reemplace

el T402

Verifique y

Reemplace

el IC501

Verifique y

Reemplace

el Q402

Verifique y

Reemplace

el T401

Verifique y

Reemplace

el Q401

Verifique la

entrada/salida

del regulador

(IC822, IC823,

IC824)

Verifique el Fusible

de la l nea AC

Verifique/Reemplace

el Fusible

Verifique/Reemplace

el Fusible, IC810

Verifique/Reemplace

el IC501

Verifique/Reemplace

el IC810, IC802, Q830

Verifique el Voltaje

del C832

V erifique/Reemplace

el DB801

Verifique el Voltaje del

Pin 4 del IC810

Verifique el Fusible y el Diodo de la

Carga secundaria del trans SMPS(T801)

Page 17

-17-

No No

Sin Imagen / Sin Sonido

V erifique los pines 83, 84, 85

del IC501(salida R,G,B)

V erifique la forma de onda

en el pin 73

(H-salida)

P20A

(salida R, G, B del IC501)

Verifique el Voltaje

de Reinicio del pin 3

V erifique el pin 7, 8

SCL, SDA

el IC501

Reemplace

Est desplegado alg n OSD?

Verifique el sistema receptor en el MEN y ejecute Auto-Programa.

Funciona el Auto-Programa

adecuadamente?

Almacene en manual-MEN

de programa

Secundario del

Verifique el Voltaje

TransSMPS

Vaya a Sin

Sonido /

Imagen OK

VerifiqueelIC12(EEPROM)

y SCL, SDA, L nea

P20A

(salida R,G,B del IC501)

V erifique los pines 83, 84, 85

del IC501

(salida R,G,B)

Page 18

-18-

No No

Est reo AV / MONO Modelo

Seleccione el sistema

correcto en el men

Verifique la conexi n

del equipo AV

Funciona el Auto-Programa adecuadamente

Verifique la forma de onda

en el pin57, 58 del IC501

Verifique la forma de onda

en el pin2, 4 delIC601

Verifique la forma de onda

en el pin6 del IC601

Verifique la forma de onda

en el pin8, 9, 11, 12 del IC601

Sintonizador TU101

Verifique el

Verifique el voltaje en los

pines 5, 7 del IC601

Verifique el voltaje en los

pines 9, 9, 16, 43, 86, 88, 90

del IC501

Verifique/Reemplace

R823, D826

Verifique la conexi n del

lado o frente de la Placa AV

P201A

Conecte la Placa

Reemplace

el IC601

Verifique la l nea de se al de los Altoparlantes lzq, Der.

Verifique el pin 5(mudo)

del IC501

Page 19

-19-

DIAGRAMA EN BLOQUE

Page 20

-20-

VISTA EN DESPIECE

501

105

300

503

520

120

310

530

600

540

331

330

320

590

112

913

170

150

174

943

400

Page 21

-21-

LISTA DE VISTA EN DESPIECE

105 4810V00366A Bracket, MOLD HIPS SUPPORTER FLAT TV CPT

4810V00366B Bracket,MOLD HIPS 405AF SUPPORTER 29Q2 MC049A HIPS

112 EAK34771903 CPT,ITC A68ERS870X 54MLYG 29INCH SUPER-SLIM

EAK32601107 CPT,ITC A68QGU870X R 29INCH SUPER-SLIM -0.1 120 EAB30828501 Speaker,Full Range JF 1 ND 15W 8OHM 86DB 110HZ 193 X 5 150 6140VC2007T Coil,Degaussing 23OHM AL 80T 0.65mM SQUARE 29INCH 3 170 170-844K Drawing,Assembly CPT EARTH UL1015 AWG22-TBC 0.12X4X1 174 174-019V Power Cord Assembly KJ-10/YFH-800-02(length:250mm) KJ-1

6410VWH014E PowerCord ECA-004-TV 0 0 1.8M 160MM 125/250V 300 30919K0016N Cover Assembly, 29FS4RK-LG CW62A 29”SY-CL-CHILE

ACQ30137702 Cover Assembly, 29FS4RL-LG CW62A 29"CABINET LGESY 310 5020900039B Button, CONTROL 29FS2 ABS, HF-380 6KEY LGES

5020900109B Button, MOLD ABS 380 CONTROL 29FS4RL-LG ABS 320 320-062E Spring CUTTING STSC304 COIL STEEL NONE 330 5020900038B Button,POWER 29FS2 ABS, HF-380 1KEY LGESY

5020900110B Button,MOLD ABS 380 POWER 29FS4RL-LG ABS 331 4810900051B Bracket, NON 29FS2 MC036A ABS, HF-380 LGESY

ABA30137501 Bracket Assembly,NON2 29FS4 CW62A POWER AZ LOCAL

400 3809900191D Cover Assembly,29FS4RLX-ZG CW62A 29”SY-KIEV

ACQ30137602 Cover Assembly,29FS4RL-LG CW62A 29"LGESY-LGEAZ 501 4810900052D Bracket MOLD HIPS 405AF MAIN 29FS2 MC049D HIPS 405AF LOCAL 503 4810900104B Bracket REAR AV 29FS2RLX-TG CW62A HIPS 51 520 EBR38112411 PCB Assembly,Main MAIN M.I CW62C 29FS4RK-L1. KWPLCEY

EBR38085107 Hand Insert PCB Assembly,MAIN M.I CW62C 29FS4RLG-L1 NWZULCZ 530 68719SM287K PCB Assembly,SUB M.I CW62A 29FS2 SET CONTROL

EBR38106201 Hand Insert PCB Assembly,SUB M.I CW62C 29FS4 CONTROL CKD 540 EBR34034008 PCB Assembly,SUB POWER M.I CW62A 29FS4RK-LG .KWPLLEY

EBR38106401 Hand Insert PCB Assembly,SUB M.I CW62C 29FS4 POWER CKD 590 EBR34034002 PCB Assembly,SUB LED & P/SW M.I CW62A 29FS4RK-LG

EBR38106601 Hand Insert PCB Assembly,SUB M.I CW62C 29FS4 LED+PRE AMP CKD 600 68719SM285M PCB Assembly,SUB M.I CW62A 29FS2 SET SIDE AV

EBR38091902 Hand Insert PCB Assembly,SUB M.I CW62C 29FS4 SIDE AV CKD 913 FAB30021506 Screw Assembly FAB30021506 TAPTITE P TYPE D7.0 L45 943 FAB30006309 Screw,Taptite 1SZZ9PB012A TH + P 4MM 16MM MSWR10

No.

Part No.

Description

Page 22

- 22 -

LOCA. NO PART NO DESCRIPTION

D604 D606 D815 D818 D820 D823 D826 D828 D829 D845 D846 D847 D901 D902 D903

D904 DB801 ZD101 ZD301 ZD302 ZD401 ZD402 ZD502 ZD827 ZD910 ZD911 ZD912

C103

C107

C108

C109

C1102 C1103

C1111

C113 C1201 C1202

C17 C201 C202 C203 C204 C205 C206 C207 C208 C209

0DS141489AB 0DS141489AB 0DS141489AB 0DR060009AA 0DR060009AA EAH30560501 EAH30560501 0DR060009AA

0DRDC00014G

0DZ150009BG

0DRDC00014Q

0DR060009AA 0DR060009AA 0DR060009AA 0DR060009AA EAH35445601

0DRTW00131C

0DZ330009DG 0DZ120009BG 0DZ120009BG

0DZ510009BF

0DZ120009BG

0DZ820009BF 0DZ820009BF 0DZ510009BF 0DZ510009BF 0DZ510009BF

0CE475DK618 0CE227DD618 0CE475DK618 0CE226DK618

0CN4710K519 0CE4763F618

0CQZVBK002C

0CN1030F679 0CN4710K519 0CN4710K519 0CN1030F679

0CE226DF618

0CN4710K519 0CN1010K519 0CN4710K519 0CN1010K519 0CN1010K519 0CN4710K519

0CE226DF618

0CN4710K519

1N4148 1V 100V 150MA 500MA 4NSEC 500 1N4148 1V 100V 150MA 500MA 4NSEC 500 1N4148 1V 100V 150MA 500MA 4NSEC 500 TVR06J 600V 1300MV 5UA 25A 250NSEC D TVR06J 600V 1300MV 5UA 25A 250NSEC D SFAF504G 200V 975MV 10UA 125A 35NSEC SFAF504G 200V 975MV 10UA 125A 35NSEC TVR06J 600V 1300MV 5UA 25A 250NSEC D RU4AM 600V 1.3V 10UA 70A 100NSEC DO2 GDZJ15B 15V 13.89TO14.62V 40OHM 500M EU1ZS 200V 2.5V 10UA 15A 120NSEC DO4 TVR06J 600V 1300MV 5UA 25A 250NSEC D TVR06J 600V 1300MV 5UA 25A 250NSEC D TVR06J 600V 1300MV 5UA 25A 250NSEC D TVR06J 600V 1300MV 5UA 25A 250NSEC D 1N4004G 400V 1V 100UA 30A 0SEC A405 TS6P05G 600V 1V 5UA 150A TS6P ST 4P GDZJ33B 33V 30.32TO31.88V 65OHM 500M GDZJ12B 12V 11.44TO12.03V 30OHM 500M GDZJ12B 12V 11.44TO12.03V 30OHM 500M GDZ5.1B 5.1V 4.94TO5.2V 20OHM 500MW GDZJ12B 12V 11.44TO12.03V 30OHM 500M GDZJ8.2B 8.2V 7.78TO8.19V 20OHM 500M GDZJ8.2B 8.2V 7.78TO8.19V 20OHM 500M GDZ5.1B 5.1V 4.94TO5.2V 20OHM 500MW GDZ5.1B 5.1V 4.94TO5.2V 20OHM 500MW GDZ5.1B 5.1V 4.94TO5.2V 20OHM 500MW

EGR475M050T1G1C11G 4.7uF 20% 50V 50M EGR227M010T1G1E11G 220uF 20% 10V 255 EGR475M050T1G1C11G 4.7uF 20% 50V 50M SMS5.0TP50VB22M 22uF 20% 50V 108MA RH UP050 B471K-B-B 470pF 10% 50V Y5P ESF476M016T1A5E05G 47uF 20% 16V 60MA PCX2 335 91592 0.22uF 10% 275V MPP RH EP050 Y103M-B-B 10nF 20% 16V X5R RH UP050 B471K-B-B 470pF 10% 50V Y5P RH UP050 B471K-B-B 470pF 10% 50V Y5P RH EP050 Y103M-B-B 10nF 20% 16V X5R EGR226M016T1G1C11G 22uF 20% 16V 75MA RH UP050 B471K-B-B 470pF 10% 50V Y5P RH UP050 B101K-B-B 100pF 10% 50V Y5P RH UP050 B471K-B-B 470pF 10% 50V Y5P RH UP050 B101K-B-B 100pF 10% 50V Y5P RH UP050 B101K-B-B 100pF 10% 50V Y5P RH UP050 B471K-B-B 470pF 10% 50V Y5P EGR226M016T1G1C11G 22uF 20% 16V 75MA RH UP050 B471K-B-B 470pF 10% 50V Y5P

LOCA. NO PART NO DESCRIPTION

IC12 IC301 IC302 IC601 IC802 IC810 IC823 IC824 IC826 IC901 Q830

Q1106

Q201 Q401 Q402 Q502 Q503 Q504 Q505 Q506 Q601 Q803 Q804 Q809 Q810

Q811

Q840

D101

D11 D301 D302 D401 D402 D403 D404 D405 D406 D407 D414 D601 D602 D603

0IAL241610B

0IPRP00741A

0ISTL00068A

EAN36113503 0IPRPKD003A EAN36799301

0IMCRAU004A 0IMCRKE020A 0IMCRKE018A

0IPRP00747A EAN33533101

692792039AS

0TR733009AA 0TR126609AA 0TRSA10005A

EBK37065201 0TR126609AA 0TR319809AA 0TR319809AA 0TR127009AA 0TR127009AA 0TR126609AA 0TR102009AB 0TR319809AA 0TR319809AA 0TR319809AA 0TR319809AA 0TR421009CA

0DS141489AB 0DS141489AB 0DD400509AA 0DR060009AA

0DD410000AG 0DRDC00014G

0DS141489AB 0DS141489AB

0DRDC00014D 0DRDC00014D

0DR060009AA

0DRDC00014D

0DS141489AB 0DS141489AB 0DS141489AB

AT24C16A-10PU-2.7 16KBIT 2KX8BIT 2.7 STV9326 10TO30V 50mA 50to60Hz HEPTAW LF353N +-18V 5TO10mV - 500MW 500MW 7 LA42102NHK-E 22V 0 10% 15W 25W 40dB PC17L1(5V/35V 4P) 5V 35V 35V 50MA 10 STR-W6556A 16.2V~19.4V 9V~11V SWITCH S1117-33PIC 4.8TO12V 3.3V 2W TO220 S KIA78S06P 8.1TO21V 6V 600MW TO92 ST KIA78R05API 6TO12V 5V 1.5W TO220IS S TDA6107AJF 180TO210V 6mA 5.5M SIP ST KIA431A-AT/PF 2.47TO2.52V 36V 770MW V3.18 830E CENTRAL AND SOUTH AMERICA

KSA733C-Y PNP -5V -60V -50V -0.15A KTA1266-Y(KTA1015) PNP -5V -50V -50V 2SC6090LS NPN 5V 1.5KV 700V 10A 10UA 2SC3902S NPN 6V 180V 160V 1.5A 2.5A KTA1266-Y(KTA1015) PNP -5V -50V -50V KTC3198(KTC1815) NPN 5V 60V 50V 150M KTC3198(KTC1815) NPN 5V 60V 50V 150M KTA1270-Y(KTA562TM) PNP -5V -35V -30 KTA1270-Y(KTA562TM) PNP -5V -35V -30 KTA1266-Y(KTA1015) PNP -5V -50V -50V KRC102M(KRC1202) NPN 30V 10V 50V 100 KTC3198(KTC1815) NPN 5V 60V 50V 150M KTC3198(KTC1815) NPN 5V 60V 50V 150M KTC3198(KTC1815) NPN 5V 60V 50V 150M KTC3198(KTC1815) NPN 5V 60V 50V 150M BF421(Philips) PNP -5V -0.3KV -0.3KV

1N4148 1V 100V 150MA 500MA 4NSEC 500 1N4148 1V 100V 150MA 500MA 4NSEC 500 1N4005 600V 1.1V 5UA 30A 0SEC DO41 T TVR06J 600V 1300MV 5UA 25A 250NSEC D RS4FS 1.5V 1.5KV 1.5A 50A 1USEC 0W A RU4AM 600V 1.3V 10UA 70A 100NSEC DO2 1N4148 1V 100V 150MA 500MA 4NSEC 500 1N4148 1V 100V 150MA 500MA 4NSEC 500 RGP15J 600V 1300MV 5UA 50A 250NSEC D RGP15J 600V 1300MV 5UA 50A 250NSEC D TVR06J 600V 1300MV 5UA 25A 250NSEC D RGP15J 600V 1300MV 5UA 50A 250NSEC D 1N4148 1V 100V 150MA 500MA 4NSEC 500 1N4148 1V 100V 150MA 500MA 4NSEC 500 1N4148 1V 100V 150MA 500MA 4NSEC 500

TRANSISTOR

CAPACITOR

DIODE

LISTA DE PARTES DE REPUESTO

RUN DATE : 2007.4.25

Page 23

- 23 -

LOCA. NO PART NO DESCRIPTION

C210 C212 C213 C214 C215 C270 C303 C304 C306 C310 C311 C312 C313 C314 C402 C403 C404 C405 C406 C407 C411 C412 C413 C414 C415 C416 C417 C419 C420 C421 C422 C431 C432 C444 C501 C502 C503 C504 C505 C506 C509 C510 C512 C513 C516 C519 C520 C530 C532 C533 C535 C536

0CN1010K519 0CN1010K519 0CN4710K519 0CN1010K519 0CN4710K519 0CE227DF618

181-091D 0CE107DK618 0CQ4741N501 0CQ2221N509 0CN1020K519 0CN1020K519 0CQ2721N409 0CE107CN618 0CE475DK618

0CK1520W515

0CE106DF618

181-091Y

EAE36760212 0CF5631U4E1 0CE105BR618

EAE36760204

181-091R 181-091Q

0CE108BH618

181-009R

0CK2710W515

0CE108DH618

181-010M

0CK2710W515

0CE475DR618

181-010C

181-010F EAE36760201 0CF2241L438

0CE225DK618 0CQ6821N509 0CE107DD618 0CN1040K949 0CQ1031N509 0CE106DF618 0CN1040K949 0CN1040K949 0CE337DD618 0CE226DD618

181-007F

0CN1040K949 0CN2220F569

0CF4741L438

0CN1040K949

0CF4741L438

0CN1040K949

RH UP050 B101K-B-B 100pF 10% 50V Y5P RH UP050 B101K-B-B 100pF 10% 50V Y5P RH UP050 B471K-B-B 470pF 10% 50V Y5P RH UP050 B101K-B-B 100pF 10% 50V Y5P RH UP050 B471K-B-B 470pF 10% 50V Y5P EGR227M016T6G1G11G 220uF 20% 16V 265 DEHR33A102KN2A 1nF 10% 1000V Y5R -25 EGR107M050T6G1G11G 100uF 20% 50V 270 HPE 2A 474K BK 470nF 10% 100V PE -40 PEI222K2AT 2.2nF 10% 100V PE -40TO+8 RH UP050 B102K-B-B 1000pF 10% 50V Y5 RH UP050 B102K-B-B 1000pF 10% 50V Y5 310M 2A 272 J 2.7nF 5% 100V PE -40TO SHL5.0TP100VB100M 100uF 20% 100V 453 EGR475M050T1G1C11G 4.7uF 20% 50V 50M DCM152K30Y5PL6FJ5A 1.5nF 10% 500V Y5 SMS5. 0TP16VB10M 10uF 20% 16V 72MA LRYM28681KXA 680pF 10% 2000V Y5R -25 113D183J3020FG 0.018uF 5% 2000V MPP PCMP 483 400V 563J 56nF 5% 400V MPP ESM105M250T1G5E11G 1uF 20% 250V 15MA 112G434J8020FG 0.43uF 5% 400V MPP -2 LRYM7102KHA 1n 10% 1000V Y5R -25TO+1 LRYM5471KHA 470pF 10% 1000V Y5R -25T ESM108M025T1G5K20G 1000uF 20% 25V 71 PPN223K2DH 22nF 10% 200V PP -40TO+85 DCM271K20Y5PL6FJ5A 270pF 10% 500V Y5 SMS5.0TP25VB1000M 1000uF 20% 25V 1.3 PPN183J2JH 18nF 5% 630V PP -40TO+85C DCM271K20Y5PL6FJ5A 270pF 10% 500V Y5 EGR475M250T1G1G11G 4.7uF 20% 250V 70 PPN803J2GH 80nF 5% 400V PP -40TO+85C PPN154J2GD 150nF 5% 400V PP -40TO+85 112E704J5020FG 0.7uF 5% 250V MPP -25 PCMT 365 76224 0.22uF 5% 63V MPE -40 EGR225M050T1G1C11G 2.2uF 20% 50V 20M PEI682K2AT 6.8nF 10% 100V PE -40TO+8 SMS5.0TP10VB100M 100uF 20% 10V 157MA CH UP050 F104Z-B-B Z 100nF -20TO+80% PEI103K2AT 0.01uF 10% 100V PE -40TO+ SMS5. 0TP16VB10M 10uF 20% 16V 72MA CH UP050 F104Z-B-B Z 100nF -20TO+80% CH UP050 F104Z-B-B Z 100nF -20TO+80% SMS5.0TP10VB330M 330uF 20% 10V 386MA EGR226M010T1G1C11G 22uF 20% 10V 75MA ECQ-V1H224JL3(TR) 220nF 5% 50V MPE CH UP050 F104Z-B-B Z 100nF -20TO+80% RH EP050 X222K-B-B 2.2nF 10% 16V X7R PCMT 365 76474 0.47uF 5% 63V MPE -40 CH UP050 F104Z-B-B Z 100nF -20TO+80% PCMT 365 76474 0.47uF 5% 63V MPE -40 CH UP050 F104Z-B-B Z 100nF -20TO+80%

LOCA. NO PART NO DESCRIPTION

C538 C540 C542 C544 C546 C547 C548 C551 C553 C554 C556 C557 C558 C559 C561 C562 C564 C569 C570 C571 C572 C573 C574 C575 C576 C577 C578 C579 C580 C581 C584 C585 C586 C587 C590 C591 C592 C594 C595 C596 C597 C598 C599 C602 C603 C604 C605 C607 C608 C609 C610 C611

0CF4741L438 0CF4741L438

0CN1040K949

0CF4741L438

0CN1040K949

0CF4741L438

0CN2220F569

0CE226DD618

0CN1040K949

0CE107DD618

0CN1040K949 0CN1040K949 0CN1040K949

0CN1040K949 0CQ3931N509 0CQ3931N509 0CE106DK618

0CN1040K949 0CE107DF618 0CE336DD618

0CN4710K519

0CX1000K409

0CN1040K949 0CE106DF618

0CN1040K949 0CE107DD618

0CN1040K949 0CE225DK618 0CE225DK618

0CN1030F679 0CE225DK618

0CN1040K949 0CE107DD618 0CQ1031N509

181-301C

0CN1040K949 0CE106DF618 0CQ4721N509 0CN2230H949 0CE477DH618 0CE475DK618 0CQ3321N509 0CE476DF618 0CE476DF618 0CE476DF618 0CQ3321N509 0CE475DK618 0CE476DH618

PCMT 365 76474 0.47uF 5% 63V MPE -40 PCMT 365 76474 0.47uF 5% 63V MPE -40 CH UP050 F104Z-B-B Z 100nF -20TO+80% PCMT 365 76474 0.47uF 5% 63V MPE -40 CH UP050 F104Z-B-B Z 100nF -20TO+80% PCMT 365 76474 0.47uF 5% 63V MPE -40 RH EP050 X222K-B-B 2.2nF 10% 16V X7R EGR226M010T1G1C11G 22uF 20% 10V 75MA CH UP050 F104Z-B-B Z 100nF -20TO+80% SMS5.0TP10VB100M 100uF 20% 10V 157MA CH UP050 F104Z-B-B Z 100nF -20TO+80% CH UP050 F104Z-B-B Z 100nF -20TO+80% CH UP050 F104Z-B-B Z 100nF -20TO+80% CH UP050 F104Z-B-B Z 100nF -20TO+80% PEI393K2AT 39nF 10% 100V PE -40TO+85 PEI393K2AT 39nF 10% 100V PE -40TO+85 SMS5.0TP50VB10M 10uF 20% 50V 72MA -4 CH UP050 F104Z-B-B Z 100nF -20TO+80% EGR107M016T1G1C11G 100uF 20% 16V 160 EGR336M010T1G1C11G 33uF 20% 10V 85MA RH UP050 B471K-B-B 470pF 10% 50V Y5P RH UP050SL100J-B-B 10pF 5% 50V S2L RH UP050SL100J-B-B 10pF 5% 50V S2L RH UP050SL100J-B-B 10pF 5% 50V S2L CH UP050 F104Z-B-B Z 100nF -20TO+80% SMS5. 0TP16VB10M 10uF 20% 16V 72MA CH UP050 F104Z-B-B Z 100nF -20TO+80% SMS5. 0TP16VB10M 10uF 20% 16V 72MA CH UP050 F104Z-B-B Z 100nF -20TO+80% SMS5.0TP10VB100M 100uF 20% 10V 157MA CH UP050 F104Z-B-B Z 100nF -20TO+80% EGR225M050T1G1C11G 2.2uF 20% 50V 20M EGR225M050T1G1C11G 2.2uF 20% 50V 20M RH EP050 Y103M-B-B 10nF 20% 16V X5R EGR225M050T1G1C11G 2.2uF 20% 50V 20M CH UP050 F104Z-B-B Z 100nF -20TO+80% SMS5.0TP10VB100M 100uF 20% 10V 157MA PEI103K2AT 0.01uF 10% 100V PE -40TO+ NPP100V154J10F 150nF 5% 100V PP -40T CH UP050 F104Z-B-B Z 100nF -20TO+80% SMS5. 0TP16VB10M 10uF 20% 16V 72MA PEI472K2AT 4.7nF 10% 100V PE -40TO+8 RH TP050 F223Z-B-B 22000p -20TO+80% EGR477M025T1G1H15G 470uF 20% 25V 640 EGR475M050T1G1C11G 4.7uF 20% 50V 50M PEI332KA2T 3.3nF 10% 100V PE -40TO+8 SMS5.0TP16VB47M 47uF 20% 16V 0A -40T SMS5.0TP16VB47M 47uF 20% 16V 0A -40T SMS5.0TP16VB47M 47uF 20% 16V 0A -40T PEI332KA2T 3.3nF 10% 100V PE -40TO+8 EGR475M050T1G1C11G 4.7uF 20% 50V 50M SMS5.0TP25VB47M 47u 20% 25V 131MA -4

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

Page 24

- 24 -

LOCA. NO PART NO DESCRIPTION

C616 C617 C618 C619 C807 C808 C809 C811 C812 C813 C814 C816 C818 C821 C822 C823 C826 C827 C829 C830 C832 C833 C834 C835 C836 C838 C839 C840 C841 C842 C844 C846 C848 C849 C853 C858 C901 C903 C904 C908 C910

J573 R1201 R1202

J545

J549

L102

L1102

L401

L402

0CN1040K949 0CN1040K949 0CN1040K949 0CN1040K949

181-091Q 0CE477BH618 0CE228BF618 0CE335CK636

181-091Q 0CE476DD618

181-091W

0CE227DP61A

0CQ2231N509

181-091Q

0CE477BJ618

181-120N

0CE477BJ618

0CQZVBK002C

0CE476DD618

0CE228DH61A

181-001H

0CK10201515 0CK10201515

0CQZVBK002A

0CK4710W515

0CE227DK618 0CE106DH618 0CE226BK618

181-011B 0CQ3321N509 0CQ1031N509 0CE107DD618

0CE107CQ650

0CE477DD618 0CE105CP638

181-091U 0CE475DR618

181-033S 0CE475DR618 0CH3104P56C 0CN5610K519 0CN1030F679 0CN1010K519 0CN1010K519

0LA0121K119 0LA0121K119 0LA0102K139 0LA0102K119 EAP37045801

6140VY0024H

CH UP050 F104Z-B-B Z 100nF -20TO+80% CH UP050 F104Z-B-B Z 100nF -20TO+80% CH UP050 F104Z-B-B Z 100nF -20TO+80% CH UP050 F104Z-B-B Z 100nF -20TO+80% LRYM5471KHA 470pF 10% 1000V Y5R -25T ESM477M025T1G5H15G 470uF 20% 25V 510 ESM228M016T1G5K25G 2200uF 20% 16V 97 ERN335M050T1G5C11G 3.3uF 20% 50V 30M LRYM5471KHA 470pF 10% 1000V Y5R -25T EGR476M010T1G1C11G 47uF 20% 10V 105M LRYM27471KX1A 470pF 10% 2000V Y5R -2 EGR227M160T1G1M32G 220uF 20% 160V 81 PEI223K2AT 0.022u 10% 100V PE -40TO+ LRYM5471KHA 470pF 10% 1000V Y5R -25T ESM477M035T1G5H20G 470uF 20% 35V 610 SDE102M09FS1 1nF 20% 4000V Y5U -25TO ESM477M035T1G5H20G 470uF 20% 35V 610 PCX2 335 91592 0.22uF 10% 275V MPP EGR476M010T1G1C11G 47uF 20% 10V 105M EGR228M025T1G1L25G 2200uF 20% 25V 1. CD293400VNSN330M 330uF 20% 400V 1.69 DCH102K34Y5PN6FJ5A 1nF 10% 1000V Y5P DCH102K34Y5PN6FJ5A 1nF 10% 1000V Y5P PCX2 335 M9729 0.1uF 20% 275V MPP -4 DCM471K20Y5PL6FJ5A 470pF 10% 500V Y5 SMS5.0TP50VB220M 220uF 20% 50V 586MA SMS5.0TP25VB10M 10uF 20% 25V 72MA -4 ESM226M050T1G5C11G 22uF 20% 50V 85MA MPPS102J3VD 1nF 5% 1.6KV MPP -40TO+8 PEI332KA2T 3.3nF 10% 100V PE -40TO+8 PEI103K2AT 0.01uF 10% 100V PE -40TO+ SMS5.0TP10VB100M 100uF 20% 10V 157MA SHL5.0MC200VB100M 100uF 20% 200V 601 EGR477M010T6G1G11G 470uF 20% 10V 425 SHL5.0TP160VB1M 1uF 20% 160V 27MA -2 DG3DHR221K825 220pF 10% 2000V Y5R -2 EGR475M250T1G1G11G 4.7uF 20% 250V 70 DCH122K39Y5PP7VK7A 1.2nF 10% 2000V Y EGR475M250T1G1G11G 4.7uF 20% 250V 70 C4532X7R2J104KT 100000pF 10% 630V X7 RH UP050 B561K-B-B 560pF 10% 50V Y5P RH EP050 Y103M-B-B 10nF 20% 16V X5R RH UP050 B101K-B-B 100pF 10% 50V Y5P RH UP050 B101K-B-B 100pF 10% 50V Y5P

Inductor,Wire Wound,Axial LAL02TB1R2K Inductor,Wire Wound,Axial LAL02TB1R2K Inductor,Wire Wound,Axial LAL04TB100K 10UH Inductor,Wire Wound,Axial LAL02TB100K 10UH Coil,Choke CH-1420 328.5Ts 6mH 50V 700MA Coil,Linearity HL-1520S-26.5uH 26.5uH 50V 4A

LOCA. NO PART NO DESCRIPTION

L431 L432 L501 L503 L504 L505 L506 L507 L511 L514 L548 L801

G100

G13 G14 G15 G16 G17 G18 G19

G2 G20 G21 G22 G23 G24 G28 G29

G3 G30 G33 G34 G35 G36 G37 G38 G39 G40 G41 G42 G43 G44 G45 G47 G48 G49 G50 G51 G52

6140VB0034E

61409B0003E 0LA0121K119 0LA0121K119 0LA0121K119 0LA0121K119 0LA0121K119 0LA0121K119 0LA0121K119 0LA0121K119 0LA0121K119

150-C02E

336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C 336-072C

Coil,Choke JS-D018 400uH AC250V 6A Coil,Choke CH0830 157uH 168uH 50V 8A Inductor,Wire Wound,Axial LAL02TB1R2K Inductor,Wire Wound,Axial LAL02TB1R2K Inductor,Wire Wound,Axial LAL02TB1R2K Inductor,Wire Wound,Axial LAL02TB1R2K Inductor,Wire Wound,Axial LAL02TB1R2K Inductor,Wire Wound,Axial LAL02TB1R2K Inductor,Wire Wound,Axial LAL02TB1R2K Inductor,Wire Wound,Axial LAL02TB1R2K Inductor,Wire Wound,Axial LAL02TB1R2K Coil,Choke 150-C02E 50uH 50V 0A 12X17MM

Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1P LUG Connector,Terminal BSP(C2600R) 1PTRAIGHT

For Capacitor & Resistors, the characters at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyester CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

COIL & INDUCTOR

CONNECTOR

Page 25

- 25 -

LOCA. NO PART NO DESCRIPTION

G53 G54 G55 G56 G57 G58 G59

G6 G60 G63 G64 G65 G66 G67 G69

G7 G70 G71 G73 G74 G75 G76 G77 G78

G8 G83 G85 G86 G87 G88

G9 G90 G91 G92 G94 G95 G96 G97 G98

P101 P103 P11A P12A

P12B P201A P201B

P22B

387-916M 6631V25014H 6631V25034E

387-552S

366-921B

366-009D

366-921C

366-921B

387-A03H

366-921E

387-A06J

387-A04F

LOCA. NO PART NO DESCRIPTION

P401 P602

P603 P801A P801B P802A P802B

P901 P902B

P903

PF01

C851 FR403 FR404 FR405 FR901

J230 J231 J564 J565 J574

J581 L1201 L1202

L203

L208

L214

L216

L510

R101 R103 R110

R111 R1110

R1111

R112 R1136 R1143 R1146 R1147 R1148 R1149 R1150

R117

R15 R202 R203 R212 R216 R217

366-043K

366-921C

366-921B 366-009D 366-009D 366-009D 366-009D 366-009D

387-603E 366-009D 387-B04C

0RD4702F609 0RP0050H709 0RP0050H709 0RP0050H709 0RF0221K607 0RD1001F609 0RD1001F609 0RD1001F609 0RD1001F609 0RD1002F609 0RD2200F609 0RD1001F609 0RD1001F609 0RD1001F609 0RD1001F609 0RD1001F609 0RD1001F609 0RD0222A609 0RD3902F609 0RD2202F609 0RD1000F609 0RD1000F609 0RD1000F609

0RKZVTA001K

0RD6802F609 0RD4701F609 0RD6200F609 0RD3601F609 0RD1501F609 0RD1801F609 0RD2401F609 0RD5601F609 0RD1002F609 0RD1002F609 0RD0752F609 0RD0682F609 0RD1201A609 0RD4702F609 0RD4702F609

Connector,Wafer 35929-0410 4P 10.00MM 1R Connector,Wafer GIL-G-04P-S3T2-E(2.54mm) Connector,Wafer GIL-G-03P-S3T2-E 3P Connector,Terminal 366-009D 1P PIN HEADER Connector,Terminal 366-009D 1P PIN HEADER Connector,Terminal 366-009D 1P PIN HEADER Connector,Terminal 366-009D 1P PIN HEADER Connector,Terminal 366-009D 1P PIN HEADER Harness,Multi LPI-025-027 9P 4P-5P UL1007 N Connector,Terminal 366-009D 1P PIN HEADER Harness,Single 387-B04C GIL-G-04 GIL-J-04

RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M SPF92T1KR050 0.05OHM 10% 1/2W 3.2X2. SPF92T1KR050 0.05OHM 10% 1/2W 3.2X2. SPF92T1KR050 0.05OHM 10% 1/2W 3.2X2. FNS02T3J2R20 2.2OHM 5% 2W 12.0X4.0MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J10K0 10KOHM 5% 1/6W 3.2X1.8M RD-96T1J220R 220OHM 5% 1/6W 3.2X1.8M RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RDM92T1J22R0 22OHM 5% 1/2W 6.5X2.3MM RD-96T1J39K0 39KOHM 5% 1/6W 3.2X1.8M RD-96T1J22K0 22KOHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RN-92T1J470K 470KOHM 5% 1/2W 9.0X3.0 RD-96T1J68K0 68KOHM 5% 1/6W 3.2X1.8M RD-96T1J4K70 4.7KOHM 5% 1/6W 3.2X1.8 RD-96T1J620R 620OHM 5% 1/6W 3.2X1.8M RD-96T1J3K60 3.6KOHM 5% 1/6W 3.2X1.8 RD-96T1J1K50 1.5KOHM 5% 1/6W 3.2X1.8 RD-96T1J1K80 1.8KOHM 5% 1/6W 3.2X1.8 RD-96T1J2K40 2.4KOHM 5% 1/6W 3.2X1.8 RD-96T1J5K60 5.6KOHM 5% 1/6W 3.2X1.8 RD-96T1J10K0 10KOHM 5% 1/6W 3.2X1.8M RD-96T1J10K0 10KOHM 5% 1/6W 3.2X1.8M RD-96T1J75R0 75OHM 5% 1/6W 3.2X1.8MM RD-96T1J68R0 68OHM 5% 1/6W 3.2X1.8MM RDM92T1J1K20 1.2KOHM 5% 1/2W 6.5X2.3 RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M

For Capacitor & Resistors, the characters at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyester CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

RESISTOR

Page 26

- 26 -

LOCA. NO PART NO DESCRIPTION

R220 R221 R225 R226 R227 R228

R23 R252 R253 R303 R304 R308 R309 R310 R311 R315 R316 R317 R318 R320 R321 R322 R328 R403 R405 R407 R408 R409 R410 R411 R412 R415 R417 R433 R435 R438 R439 R440 R502 R503 R506 R507 R509 R510 R511 R512 R517 R518 R519 R521 R526 R528

0RD0752F609 0RD1001F609 0RD4702F609 0RD1001F609 0RD1001F609 0RD4702F609 0RD0151A609 0RD4702F609 0RD4702F609 0RD2400A609 0RD0561A609 0RN4702F409 0RD4702F609 0RD4702F609

0RN0301J607

0RN0301J607 0RD1802F609 0RD1803F609 0RD1001F609 0RD4702F609 0RD5101F609 0RD1001F609 0RN4702F409 0RD5600A609 0RX3300K618 0RD0332A609 0RD6801F609 0RS1202H609 0RS5102H609 0RS1001H609 0RD7501A609 0RD1002F609 0RD1204F609 0RS1801K619 0RS2200K607

180-777H 180-777H

0RMZVBK002D

0RD3001F609 0RD3001F609 0RD1001F609 0RD1001F609 0RD1000F609 0RD1000F609 0RD3301F609 0RD3301F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD5601F609 0RD4701F609

RD-96T1J75R0 75OHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M RDM92T1J1R50 1.5OHM 5% 1/2W 6.5X2.3M RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M RDM92T1J240R 240OHM 5% 1/2W 6.5X2.3M RDM92T1J5R60 5.6OHM 5% 1/2W 6.5X2.3M RN-96T1F47K0 47KOHM 1% 1/6W 3.2X1.8M RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M RN-01T3J3R00 3OHM 5% 1W 12.0X4.0MM N RN-01T3J3R00 3OHM 5% 1W 12.0X4.0MM N RD-96T1J18K0 18KOHM 5% 1/6W 3.2X1.8M RD-96T1J180K 180KOHM 5% 1/6W 3.2X1.8 RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M RD-96T1J5K10 5.1KOHM 5% 1/6W 3.2X1.8 RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RN-96T1F47K0 47KOHM 1% 1/6W 3.2X1.8M RDM92T1J560R 560OHM 5% 1/2W 6.5X2.3M S M L02R0J330R 330OHM 5% 2W 12.0X4.0 RDM92T1J33R0 33OHM 5% 1/2W 6.5X2.3MM RD-96T1J6K80 6.8KOHM 5% 1/6W 3.2X1.8 RS-92T1J12K0 12KOHM 5% 1/2W 9.0X3.0M RS-92T1J51K0 51KOHM 5% 1/2W 9.0X3.0M RS-92T1J1K00 1KOHM 5% 1/2W 9.0X3.0MM RDM92T1J7K50 7.5KOHM 5% 1/2W 6.5X2.3 RD-96T1J10K0 10KOHM 5% 1/6W 3.2X1.8M RD-96T1J1M20 1.2MOHM 5% 1/6W 3.2X1.8 SMR02R1J1K8R 1.8KOHM 5% 2W 8.6X3.5MM RSD02T3J220R 220OHM 5% 2W 12.0X4.0MM RSR07V-J910R 910OHM 5% 7W 14X9.5X40M RSR07V-J910R 910OHM 5% 7W 14X9.5X40M RSR05V-J15K0 15KOHM 5% 5W 14X9.5X25. RD-96T1J3K00 3KOHM 5% 1/6W 3.2X1.8MM RD-96T1J3K00 3KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J3K30 3.3KOHM 5% 1/6W 3.2X1.8 RD-96T1J3K30 3.3KOHM 5% 1/6W 3.2X1.8 RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J5K60 5.6KOHM 5% 1/6W 3.2X1.8 RD-96T1J4K70 4.7KOHM 5% 1/6W 3.2X1.8

LOCA. NO PART NO DESCRIPTION

R534 R535 R536 R537 R538 R539 R540 R543 R545 R547 R548 R549 R550 R551 R552 R553 R554 R555 R556 R557 R558 R561 R562 R563 R566 R567 R568 R569 R572 R576 R577 R580 R581 R582 R583 R584 R585 R591 R592 R595 R601 R602 R603 R604 R605 R607 R609 R611 R612 R615 R616 R617

0RD1504F609 0RD2402F609 0RD1801F609 0RD1001F609 0RD1803F609 0RD1003F609 0RD1000F609 0RD1000F609 0RD0752F609 0RD1203F609 0RD2200F609 0RD2201F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1501F609 0RD6800F609 0RN3902F409 0RD1202F609 0RD1001F609 0RD1000F609 0RD1000F609 0RD1501A609 0RN4701F409 0RN4701F409 0RD0912F609 0RD1001F609 0RD1000F609 0RD0912F609 0RD0912F609 0RD4701F609 0RD4701F609 0RD4702F609 0RD4702F609 0RD0101F609 0RD0101F609 0RD1000F609 0RD1000F609 0RD6800F609 0RD0221F609 0RD0221F609 0RD0221F609 0RD0221F609 0RD9101F609 0RD1002F609 0RD1000F609 0RD9101F609 0RD3002F609 0RD1001F609 0RD3002F609 0RD1802F609

CR1/8TB1M5J 1.5MOHM 5% 1/8W 3.2X1.8M RD-96T1J24K0 24KOHM 5% 1/6W 3.2X1.8M RD-96T1J1K80 1.8KOHM 5% 1/6W 3.2X1.8 RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J180K 180KOHM 5% 1/6W 3.2X1.8 RD-96T1J100K 100KOHM 5% 1/6W 3.2X1.8 RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J75R0 75OHM 5% 1/6W 3.2X1.8MM RD-96T1J120K 120KOHM 5% 1/6W 3.2X1.8 RD-96T1J220R 220OHM 5% 1/6W 3.2X1.8M RD-96T1J2K20 2.2KOHM 5% 1/6W 3.2X1.8 RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J1K50 1.5KOHM 5% 1/6W 3.2X1.8 RD-96T1J680R 680OHM 5% 1/6W 3.2X1.8M RN-96T1F39K0 39KOHM 1% 1/6W 3.2X1.8M RD-96T1J12K0 12KOHM 5% 1/6W 3.2X1.8M RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RDM92T1J1K50 1.5KOHM 5% 1/2W 6.5X2.3 RN-96T1F4K70 4.7KOHM 1% 1/6W 3.2X1.8 RN-96T1F4K70 4.7KOHM 1% 1/6W 3.2X1.8 RD-96T1J91R0 91OHM 5% 1/6W 3.2X1.8MM RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J91R0 91OHM 5% 1/6W 3.2X1.8MM RD-96T1J91R0 91OHM 5% 1/6W 3.2X1.8MM RD-96T1J4K70 4.7KOHM 5% 1/6W 3.2X1.8 RD-96T1J4K70 4.7KOHM 5% 1/6W 3.2X1.8 RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M RD-96T1J47K0 47KOHM 5% 1/6W 3.2X1.8M RD-96T1J1R00 1OHM 5% 1/6W 3.2X1.8MM RD-96T1J1R00 1OHM 5% 1/6W 3.2X1.8MM RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J680R 680OHM 5% 1/6W 3.2X1.8M RD-96T1J2R20 2.2OHM 5% 1/6W 3.2X1.8M RD-96T1J2R20 2.2OHM 5% 1/6W 3.2X1.8M RD-96T1J2R20 2.2OHM 5% 1/6W 3.2X1.8M RD-96T1J2R20 2.2OHM 5% 1/6W 3.2X1.8M RD-96T1J9K10 9.1KOHM 5% 1/6W 3.2X1.8 RD-96T1J10K0 10KOHM 5% 1/6W 3.2X1.8M RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J9K10 9.1KOHM 5% 1/6W 3.2X1.8 RD-96T1J30K0 30KOHM 5% 1/6W 3.2X1.8M RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J30K0 30KOHM 5% 1/6W 3.2X1.8M RD-96T1J18K0 18KOHM 5% 1/6W 3.2X1.8M

For Capacitor & Resistors, the characters at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyester CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

Page 27

R618 R801 R811 R812 R813 R816 R817 R819 R820 R821 R822 R823 R825 R826 R829 R830 R831 R832 R833 R834 R835 R836 R837 R838 R841 R842 R843 R844 R845 R847 R848 R849 R850 R851 R852 R853 R858 R859 R860 R861 R901 R902 R903 R906 R907 R908 R909 R910 R911 R912 R920 R925

SW1101 SW1102 SW1103 SW1104 SW1105 SW1106 SW1111

SG201 SG901 SG902 SG903 SG904 SG911 SG912 SG913

FB401 FB802 FB803 FB804 FB833 FB844 FB845 FB846

T1111

T803

X01

Z101

F1111 F1111A F1111B

HIC01

JK1203

JK201

JK202 LD1101 PA1101

Q302

R855 RL802 SK901

T401

T402

- 27 -

LOCA. NO PART NO DESCRIPTION

0RD3901F609 0RN3602F409 0RD1002F609 0RD4701F609 0RD1001F609 0RD4701F609 0RD4701F609 0RP0050H709 0RD1000F609 0RD4701F609

0RP0020J809

0RP0020J809 0RD1001F609 0RD0472F609 0RP0050H709 0RN9102F409 0RN3002F409 0RD3902F609 0RN9102F409 0RN4701F409

0RKZVTA001C

0RD1001F609 0RD5601F609 0RD2200A609

0RF0181K607 0RD2201F609 0RD2203A609 0RD6801F609 0RD0122F609 0RD3900F609 0RX1003K618 0RX1003K618 0RD3001F609 0RD3602F609 0RD1203F609 0RX0101K618

0RKZVTA001K

0RD1002A609

0RF0181K607 0RD3901F609 0RD2200F609 0RD2200F609 0RD2200F609 0RD1201A609 0RD1201A609 0RD1201A609 0RS2201H609 0RS2201H609 0RS2201H609 0RD2204A609 0RD4703A609 0RD2200F609

RD-96T1J3K90 3.9KOHM 5% 1/6W 3.2X1.8 RN-96T1F36K0 36KOHM 1% 1/6W 3.2X1.8M RD-96T1J10K0 10KOHM 5% 1/6W 3.2X1.8M RD-96T1J4K70 4.7KOHM 5% 1/6W 3.2X1.8 RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J4K70 4.7KOHM 5% 1/6W 3.2X1.8 RD-96T1J4K70 4.7KOHM 5% 1/6W 3.2X1.8 SPF92T1KR050 0.05OHM 10% 1/2W 3.2X2. RD-96T1J100R 100OHM 5% 1/6W 3.2X1.8M RD-96T1J4K70 4.7KOHM 5% 1/6W 3.2X1.8 SPF01T1MR020 0.02OHM 20% 1W 6.5X2.3M SPF01T1MR020 0.02OHM 20% 1W 6.5X2.3M RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J47R0 47OHM 5% 1/6W 3.2X1.8MM SPF92T1KR050 0.05OHM 10% 1/2W 3.2X2. RN-96T1F91K0 91KOHM 1% 1/6W 3.2X1.8M RN-96T1F30K0 30KOHM 1% 1/6W 3.2X1.8M RD-96T1J39K0 39KOHM 5% 1/6W 3.2X1.8M RN-96T1F91K0 91KOHM 1% 1/6W 3.2X1.8M RN-96T1F4K70 4.7KOHM 1% 1/6W 3.2X1.8 RN-92T1J8M20 8.2MOHM 5% 1/2W 9.0X3.0 RD-96T1J1K00 1KOHM 5% 1/6W 3.2X1.8MM RD-96T1J5K60 5.6KOHM 5% 1/6W 3.2X1.8 RDM92T1J220R 220OHM 5% 1/2W 6.5X2.3M FNS02T3J1R80 1.8OHM 5% 2W 12.0X4.0MM RD-96T1J2K20 2.2KOHM 5% 1/6W 3.2X1.8 RDM92T1J220K 220KOHM 5% 1/2W 6.5X2.3 RD-96T1J6K80 6.8KOHM 5% 1/6W 3.2X1.8 RD-96T1J12R0 12OHM 5% 1/6W 3.2X1.8MM RD-96T1J390R 390OHM 5% 1/6W 3.2X1.8M S M L02R0J100K 100KOHM 5% 2W 12.0X4. S M L02R0J100K 100KOHM 5% 2W 12.0X4. RD-96T1J3K00 3KOHM 5% 1/6W 3.2X1.8MM RD-96T1J36K0 36KOHM 5% 1/6W 3.2X1.8M RD-96T1J120K 120KOHM 5% 1/6W 3.2X1.8 S M L02R0J1R00 1OHM 5% 2W 12.0X4.0MM RN-92T1J470K 470KOHM 5% 1/2W 9.0X3.0 RDM92T1J10K0 10KOHM 5% 1/2W 6.5X2.3M FNS02T3J1R80 1.8OHM 5% 2W 12.0X4.0MM RD-96T1J3K90 3.9KOHM 5% 1/6W 3.2X1.8 RD-96T1J220R 220OHM 5% 1/6W 3.2X1.8M RD-96T1J220R 220OHM 5% 1/6W 3.2X1.8M RD-96T1J220R 220OHM 5% 1/6W 3.2X1.8M RDM92T1J1K20 1.2KOHM 5% 1/2W 6.5X2.3 RDM92T1J1K20 1.2KOHM 5% 1/2W 6.5X2.3 RDM92T1J1K20 1.2KOHM 5% 1/2W 6.5X2.3 RSD92T1J2K20 2.2KOHM 5% 1/2W 6.5X2.3 RSD92T1J2K20 2.2KOHM 5% 1/2W 6.5X2.3 RSD92T1J2K20 2.2KOHM 5% 1/2W 6.5X2.3 RDM92T1J2M20 2.2MOHM 5% 1/2W 6.5X2.3 RDM92T1J470K 470KOHM 5% 1/2W 6.5X2.3 RD-96T1J220R 220OHM 5% 1/6W 3.2X1.8M

LOCA. NO PART NO DESCRIPTION

THVH472GBC(HORIZONTAL) 1C1P 12VDC 0. THVH472GBC(HORIZONTAL) 1C1P 12VDC 0. THVH472GBC(HORIZONTAL) 1C1P 12VDC 0. THVH472GBC(HORIZONTAL) 1C1P 12VDC 0. THVH472GBC(HORIZONTAL) 1C1P 12VDC 0. THVH472GBC(HORIZONTAL) 1C1P 12VDC 0. KDC-A12-E. AC 125/250VAC 8A 1PCS 1C2

SSA-351M AXIAL 350V 350V 0A 7.5MM TP 152F-L3N/S-23 RADIAL 1.5KV 1.5KV 0A 152F-L3N/S-23 RADIAL 1.5KV 1.5KV 0A 152F-L3N/S-23 RADIAL 1.5KV 1.5KV 0A SSA-122N-A1 AXIAL 1.2KV 1.2KV 0A 0M SSA-351M AXIAL 350V 350V 0A 7.5MM TP SSA-351M AXIAL 350V 350V 0A 7.5MM TP SSA-351M AXIAL 350V 350V 0A 7.5MM TP

Filter,Bead 125-022K 20OHM 3.5X6MM AXIAL Filter,Bead 125-022K 20OHM 3.5X6MM AXIAL Filter,Bead 125-022K 20OHM 3.5X6MM AXIAL Filter,Bead 125-022K 20OHM 3.5X6MM AXIAL Filter,Bead 125-022K 20OHM 3.5X6MM AXIAL Filter,Bead 125-022K 20OHM 3.5X6MM AXIAL Filter,Bead 125-022K 20OHM 3.5X6MM AXIAL Filter,Bead 125-022K 20OHM 3.5X6MM AXIAL Filter,Line Noise 6200JB8012T 10MH Filter,Line Noise 150-F06T 20MH 38X26X43MM CrystalHLX-U-F-24.576M-22-3050-2080-25 Filter,Saw M3565M(B39458-M3565-M201)

BOX, DW 836 454 642 2 COLOR 29FS4 BOX, DW 854 464 645 2 COLOR 29FS4RG Fuse,Time Delay 0218 005. GLASS 250V 5A HolderPRESS PBP T0.3 FUSE NON MC994C HolderPRESS PBP T0.3 FUSE NON MC994C PCB Assembly,Sub SUB T.T MC049A RPJack,RCA PJ6054Q 14.0MM 3RX1C ANGLE Jack,RCA PPJ109K 15MM 2RX3C ANGLE TR Jack,RCA PPJ109L 15MM 2RX3C ANGLE TR LED,DIP HTR3108BDA ROUND 4.98°¿0.2 Receiver ModuleKSM-2013TE2A 4.5TO5.5V FET2SK2961 N-CHANNEL MOSFET 60V +Thermistor,NTC KL15L010 10OHM 15% 125V Relay,Contact JZC-36F-005-HL AC Socket,CRT PCS030A 8P STRAIGHT 15.24MM Transformer,Linear 151-C02M EI19 10V 100V Transformer,FBT BSC29-N2465 D17 110V 9KV

140-315H 140-315H 140-315H 140-315H 140-315H 140-315H

6600M000056

6918VAX002K

165-004A 165-004A 165-004A

6918VAX002L 6918VAX002K 6918VAX002K 6918VAX002K

125-022K 125-022K 125-022K 125-022K 125-022K 125-022K 125-022K 125-022K

6200JB8012T

150-F06T

EAW35128901

6200QL3003F

MAY30424203 MAY30022707 0FS5001B51D

430-813A 430-813A

68719ST928A 6613V00004Q

6612VJH011K

6612VJH011L 0DL310800AA

6712000011B

0TFTH50001A

163-048A

6920VB1001K

6620VBC003A

151-C02M

6174V-5003Y

FILTER & CRYSTAL

MISCELLANEOUS

SWITCH

SPARK GAP, AXIAL

For Capacitor & Resistors, the characters at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyester CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

Page 28

- 28 -

LOCA. NO PART NO DESCRIPTION

T801 TH801 TU101

VD1111

61709MC003C

163-058D

6700NFNS11F

164-003G

38289U0026J 38289U0026H 6710900016A 6710V00149K 6710V00149E

Transformer,Switching EER4942 300UH Thermistor,PTC J503P83D070M290X 14OHM Tuner,Analog TAEA-H101F NTSC VaristorTVR14621 620V 10% 250pF 14MM

Manual CW62C LG 29FX4BL-L1 EN/SP Manual,USER CW62C POR Remote ControllerCW62A 29FS2AL-LG W/O Remote Controller COMPLEX MC059A 2 Remote Controller CW62A 29CC2RL-LG LGES

LOCA. NO PART NO DESCRIPTION

ACCESSORIES

Page 29

Page 30

MAIN

CONTROL

LED+PREAMP

SIDE A/V

POWER S/W
