LG 29FS4R Schematic

TELEVISOR A CORES

MANUAL DE SERVIÇO

ATENÇÃO

Antes de reparar este chassis, leia as PRECAUÇÕES DE SEGURANÇA
contidas neste manual.

CHASSIS : CW-62A

MODELO: 29FS4RLG 29FS4RLG-LG

MODELO: 29FS4RL 29FS4RL-LG

website:http://biz.LGservice.com

e-mail:http://www.LGEservice.com/techsup.html

- 4 -

1. Objeto de Aplicação

Estas instruções de ajuste devem ser aplicadas ao Chassis
CW-62A.

2. Observações

(1) Devido a este chassis ser do tipo frio (isolado) não é

necessário a utilização de transformador de isolação.
Entretanto, a utilização de um transformador poderá evitar

danos aos instrumentos de medição.
(2) Os ajustes devem ser efetuados na seqüência indicada.
(3) Os ajustes devem ser efetuados a uma temperatura de

25±5°C e umidade relativa do ar de 65±10%, se não

houver outra especificação.
(4) A tensão AC do receptor deve ser mantida dentro da faixa

de tensão durante o ajuste.
(5) O receptor deve ser operado por aproximadamente 15

minutos previamente ao ajuste.
(6) Sinal: O sinal de cor padrão é aprovado em 65±1dBµV.

O sinal de cor padrão significa sinal padrão digital.

3. Ajuste de Foco

3-1. Preparação Para o Ajuste

Receba uma Padrão Cross-Hatch (Verifique a Fig. 1) e ajuste o
modo de Imagem (Picture Mode) para “DYNAMIC(CLEAR)”
(“Limpa”).

3-2. Ajuste

Ajuste o volume de Foco superior do FBT uma melhor
focalização da linha vertical de um quarto de porção da tela.
(círculo vermelho)

4. Ajuste da Tensão da Tela & Sub-Brilho
& White Balance(Balanço de Branco)

4-1. Ajuste Manual da Tela

(Através do Controle Remoto Para Ajuste)

(1) Receba um sinal NTSC(or PAL) para o modo RF apesar do

canal.

(2) Se você pressionar a tecla “ADJ” no modo LINE SVC (tecla

IN-START), o modo LINE SVC mudará para modo de ajuste
da tela.

(3) Ajuste SCREEN (Tela) para que tudo apareca OK em HBC

e WBC utilizando o VOL. SCREEN do FBT.
(Pressione a tecla ADJ para finalizar o modo SVC)

4-2. Ajuste de Sub-Brilho

(1) Caso você pressione a tecla “ADJ” através do Controle

Remoto para ajuste no Modo de Ajuste SCREEN (TELA), o
modo será alterado para modo de ajuste de Sub-Brilho.
(Modo de ajuste Sub-Brilho: 14CH, CONTRAST/BRIGHT MIN)

(2) Ajuste até que o número “2” praticamente desapareça na

Escala de Cinza com sinal de Mono Scope utilizando as
teclas VOL +. -.

4-3. Ajuste Manual de White Balance

OBSERVAÇÃO: Ao ajustar o white balance automaticamente,

conecte o JIG de ajuste em modo SVC LINE.
(Ao pressionar as teclas IN-START, MUTE em
seqüência no controle remoto para ajuste, ele
mudará para AUTO MODE e a porção
Esquerda/Superior da tela mostrará “AUTO”).

(1) Receba um padrão 100% branco.
(2) Ajuste o status para LOW Light (Luz Baixa) (4,5FL) de

BLO-R(R CUT), BLO-G(G CUT).

(3) Ajuste o status para HIGH Light (Luz Alta) (35FL) de RG(R

DRIVE), GG(G DRIVE), em BG(B DRIVE): 32.

(4) Repita os itens acima (2) e (3) para a melhor condição de

cada status de High Light (Luz Alta) e Low Light (Luz
Baixa).

X: 282, Y: 288 (Color Temperature: 10000

o

K)

INSTRUÇÕES DE AJUSTE

US 9CH

(Fig. 1) Padrão Cross-Hatch

A B

0 123456789

Gray Scale

Color Bar

(Fig. 2) MONO SCOPE

- 5 -

5. Ajuste de Dados de Deflexão

5-1. Preparação Para o Ajuste

(1) Receba um Padrão Digital.
(2) Utilize o Controle Remoto para Ajuste.
(3) Pressione LINE SVC MODE (Tecla IN-START) para

selecionar SERVICE 2 no SERVICE MENU (Menu de
Serviço) e entre no modo de ajuste de Deflexão

pressionando a Tecla Vol. +.
(4) Utilize as Teclas CH +, CH - para selecionar o item de ajuste.
(5) Utilize as Teclas VOL +, VOL - para aumentar/diminuir o

valor do dado.

5-2. Ajuste

(1) Primeiramente ajuste o dado de deflexão em N50Hz

(PAL) e após ajuste em N60Hz(NTSC), Z60Hz, N50Hz,

W50Hz, Z50Hz. (com Modelo ARC).
(2) Ajuste somente em N60Hz (NTSC).
(3) Após finalizar o ajuste de deflexão, pressione a tecla

“ENTER” para entrar (antes de pressionar a tecla IN-

START) ou sair do Service Mode (modo de Serviço).

(TECLA EXIT)

(4) V SLOPE

Ao selecionar o modo de ajuste V SLOPE, a metade inferior
da tela ficará apagada.
Neste instante, ajuste a Linha Apagada e a linha central
vertical geométrica para serem idênticas.

(5) V SHIFT

Ajuste até que a linha central horizontal do padrão circular
digital esteja de acordo com o centro horizontal geométrico
do CPT.

(6) V LINEAR

Ajuste até que as porções inferior e superior da tela estejam
simetricamente iguais no Padrão Digital.

(7) V AMPLIT(V AMPITUDE)

1) Sinal PAL: Ajuste até que o círculo do padrão digital
circular esteja localizado em um intervalo de 6~7mm da
tela efetiva do CPT.

2) Sinal NTSC:Ajuste até que a circunferência do padrão
circular digital possa estar localizado internamente à tela
efetiva do CPT.

(8) H SHIFT

Ajuste até que a linha central vertical do padrão circular
digital esteja de acordo com o centro vertical geométrico do
CPT.

(9) EW WIDTH

Ajuste até que o padrão circular digital seja visualizado como
um círculo perfeito.

(10) EW PARAB(EW PARABOLA)

Ajuste até que a porção média da linha vertical direita e
esquerda fique paralela às linhas do CPT.

(11) EW TRAPE(EW TRAPEZOID)

Ajuste até que o comprimento da linha horizontal superior
seja o mesmo da linha inferior.

(12) EW UPCOR & EW LOCOR

Após finalizar o ajuste EP, ajuste a linha vertical da tela
inferior-esquerda, inferior-direita e superior -esquerda,
superior-direita para o mais alinhado possível.

(Fig. 2)

(Tabela 1) Dados Iniciais de White Balance (Balanço de

Branco)

Ponto de
Ajuste

(LUZ

BAIXA)

(LUZ

ALTA)

BLO-R(R CUT)
BLO-G(G CUT)

RG(R DRIVE)
GG(G DRIVE)
BG(B DRIVE)

32
32

32
32
32 Fix.

0 ~ 63
0 ~ 63
0 ~ 63
0 ~ 63
0 ~ 63
0 ~ 63

Menu Alcance Dados Iniciais

US 9CH

UPCOR

EW PARAB

LOCOR

(13) H BOW

Após finalizar o ajuste EP, ajuste até que o canto superior e
inferior da tela estejam simétricos

(14) H PARALL(ANGLE)

Ajuste a inclinação vertical.

(15) SCORRECT(S CORRECTION)

Ajuste até que todas distâncias entre cada largura de linha
Superior/Central/Inferior sejam as mesmas.

[ Ajustando o valor dos dados de CPT Default(Initial) goste

disso, porque é se decide pelo valor de CPT DY.

(16) V SCROLL

Salve os valores de ajustes iniciais.

(17) V ZOOM

Ajustando o valor dos dados de CPT Default(Initial) goste
disso, porque é se decide pelo valor de CPT DY.

- 6 -

- 7 -

(Tabela 2) Dados Iniciais do Ajuste de Deflexão (SERVICE 2)

O

Após o ajuste de deflexão estar completo em PAL 50Hz, aplique o dado de compensação de deflexão de

NTSC 60Hz.

O

Após o ajuste de deflexão estar completo em NTSC 60Hz, aplique o dado de compensação de deflexão de

PAL N50Hz.

O

Ajuste a Posição PIP somente para PAL 50Hz.

V SLOPE

V SHIFT
V LINEAR
V AMPLIT

H-SHIFT

EW WIDTH
EW PARAB

EW TRAPE
EW UPCOR
EW LOCOR

H BOW

H PARALL

SCORRECT

V SCROLL

V ZOOM

WBR
WBF

V SYNSLI

OVRVOLIN

26
49
44
28
33
54
37
24
52
56
34
37
35
29
25

2
2
0
0

17
44
41
36
25
53
39
24
52
56
32
32
40
21
25

2
2
0
0

MENU

Vertical slope
Vertical shift
Vertical linearity
Vertical amplitude
Horizontal shift
EW width
Parabola adj
Trapezoid adj
Upper corner adj
Lower corner adj
Bow
Horizontal parallelogram
S correction
Vertical scroll
Vertical zoom
Timing of Wide Blanking
Timing of Wide Blanking
Vertical slicing level
Over voltage input mode

Ajuste
Ajuste
Ajuste
Ajuste
Ajuste
Ajuste
Ajuste
Ajuste
Ajuste
Ajuste
Ajuste

Ajuste
Não Ajustar
Não Ajustar
Não Ajustar
Não Ajustar
Não Ajustar
Não Ajustar
Não Ajustar

Descrição

50Hz 60Hz

29” S-SLIM

Observação

- 8 -

(Tabela 3) SERVICE 1(SERVIÇO 1)

6. SVC Data (Dados SVC)

AGC

RG
GG
BG

BLO-R
BLO-G

CDL

L-DLY

RGB-BRI

25
32
32
32
32
32

5
13
22

MENU

AGC take over
Red Gain
Green Gain
Blue Gain
Black level offset Red
Black level offset Green
Cathode Drive Level
Luminance delay time
OSD/TEXT BRIGHTNESS

Descrição

29” S-SLIM

AM DEM G

FM DEM G

ADC LEV

DEC LEV
MONO LEV
NICAMLEV

AUX1 VOL
AUX2 VOL
AUX3 VOL

FMWINDOW

BOOSTVAL

MAX VOL

DCXO VAL

DCXOA

0

0
16
18
18
23
60
60

84-

0

0

100

63

0

FM pre-scaler(Stereo L/R)
FM pre-scaler(Mono)
NICAM pre-scaler

Scart pre-scaler

MENU

AM DEMODULATOR GAIN-AMLOW
FM DEMODULATOR GAIN-AGN
ADC LEVEL(-16~15)-ADCLEV
DEC LEVEL(-16~15)-DECLEV
MONO LEVEL(-16~15)-MONOLEV
NICAM LEVEL(-16~15)-NICLEV
AUX1 VOL-AUX1VOLL(R)
AUX2 VOL-AUX2VOLL(R)
AUX3 VOL(SCART1 RF SOUND OUT)
FM WINDOW FILTER(FMWS)
BOOSTER
MAX VOLUME
DCXO
DCXO

Descrição

29” S-SLIM Observação

(Tabela 4) SERVICE 3(SERVIÇO 3)

- 9 -

7. FM TX MODELO(Opção)

Como inspecionar a condição de transmissão e recepção para o MODELO TRANSMISSOR FM

(1) As inspeções de eficiência do TRANSMISSOR FM são executadas ao término em uma fase da inspeção final.
(2) O TRANSMISSOR FM é uma função que recebe sinal de voz por um controle remoto exclusivo e por um

earphone, transmite FM através do transmissor da parte interna da PLACA MICOM ao som da TV.
(SAÍDA MONITOR)

(3) Se a freqüência recebida ajustada no OSD estiver sendo sintonizada sem usar um controle remoto exclusivo,

esta poderá ser recebida em receptor FM qualquer.

1) Execute um sinal de voz no canal de geração.

2) Selecione a freqüência transmitida no MENU OSD.
MENU -> SOUND (SOM) -> TRANSMITTER (TRANSMISSOR) -> Seleção de Freqüência (87,7MHZ)

3) A freqüência recebida através do controle remoto exclusivo ou por meio de um rádio FM é sintonizada
em 87,7MHz que é a mesma freqüência do OSD.

4) Verifique se a geração de sinal para o ALTO-FALANTE PRINCIPAL é gerada no earphone ou no
receptor ou não é gerada.

5) Não há alternação e ajuste de DADOS ajustados no processo de inspeção FM TX.

8. Ajuste do OPTION (Opção)

(1) Este Ajuste de OPÇÃO determina a função de acordo com o modelo.

Após pressionar a tecla IN-START do controle remoto para ajuste, selecione modo OPTION 1, 2, 3, 4, 5 e ajuste.

(2) Insira diretamente o dado através da tecla correspondente com OPTION1 ???(0~255), OPTION2 ???(0~255),

OPTION3 ???(0~250), OPTION4 ???(0~337), OPTION5 ???(0~252) (Desta vez, cada condição de OPTION (Opção) é ajustado
através de movimento automático).

(3) Marque os dados de ajuste de opção conforme [111, 111, 111, 111, 111] em BOM (Especificação do Conjunto do Chassis).

Marque o Data Option (Opção de Dados) conforme a seguir.

[112, 68, 164, 32]

OPTION1
OPTION2
OPTION3
OPTION4

O Marca de BOM

NÍVEL NO. DO COMPONENTE ESPECIFICAÇÃO DESCRIÇÃO

1. 3141VMN382AM CONJ. DO CHASSIS PRINCIPAL [112, 68, 164, 32, 8]

q O dado OPTION 1 é 112, dado OPTION 2 é 68, dado OPTION 3 é 164, dado OPTION 4 é 32, dado OPTION

5 é 8 para este modelo.

- 10 -

Opção 1

Opção 2

Opção 3

Opção 4

Opção 5

29 S-Slim/29 N-Flat
BG/DK/I/M, BG/DK/I/L
W/O TXT=>200PR, W/TXT=>100PR
TOP=>Germany, Swiss, Austria, Italy
Auto channel memory system
China & Australia Frequency table

RF stereo/AV stereo/Mono option
PIP option
High/Low volume curve
Nicam check & FM stereo/Dual
Dual soung setting save
Sound high deviation
SCART option
DVD option
FM TX option
EYE option
4 Key option
TILT option
Degaussing option

HOTEL option
Turbo search
Turbo picture/sound

INCH
SYSTEM
200PR
TOP
ACMS
CH-AU
BOOSTER
SOUND
PIP
VOL CURVE
A2 STEREO
I/II SAVE
HIDEVIAT(High deviation)
SCART
DVD
XWAVE
EYE
4KEY
TILT
DEGAUSS(Degaussing)
OSD LANG
TXT LANG
REMOCON
HOTEL
TURBOSCH(Turbo search)
TURBOP/S(Turbo picture/sound)
BLUEBACK

MENU

FUNÇÃO

(Tabela 5) Opção 1, 2, 3, 4, 5

- 11 -

AJUSTE DE PUREZA E CONVERGÊNCIA

Atenção:

A convergência e a pureza são alinhamentos efetuados na
fábrica e não necessitam de reajustes.
Entretanto, os efeitos de componentes adjacentes, substituição
do CPT (CPT) ou da unidade defletora podem requere reajustes
de pureza e convergência.

¯¯

Ajuste de Pureza

Este procedimento não deve ser aplicado ao Conjunto CPT e
YOKE selados de fábrica.
Os instrumentos devem permanecer em temperatura ambiente
de 25°C, ou superior, por aproximadamente 6 horas e operando
em baixa corrente de feixe (tela escura) por cerca de 20 a 30
minutos antes do início dos ajustes.

ATENÇÃO: Não remova nenhuma tira magnética que esteja fixa

ao corpo do CPT.

1. Remova o cabo de AC e desconecte o desmagnetizador
interno.

2. Remova o Yoke do pescoço do CPT.

3. Se o Yoke tem uma fita adesiva para proteção do pescoço do
CPT, remova-a e substitua por uma nova. (siga as instruções
no desenho)

4. Coloque o novo Yoke no CPT, e temporariamente remova as
três cunhas de borracha de fixação, e então deslize o Yoke
completamente para frente.

5. Refaça a conexao do desmagnetizador interno.

6. Posicione o conjunto de anéis magnéticos na posição 9 horas
e os outros três pares de anéis de ajustes (2, 4, 6) na posição
12 horas.

7. Proceda na seguinte ordem para efetuar os ajustes de pureza
do receptor.

a. Posicione a face do receptor na direção “norte magnético”

b. Externamente desmagnetize a tela do receptor desligado

da rede AC.

c. Ligue o televisor por aproximadamente 10 segundos para

que o desmagnetizador interno opere, e em seguida
desligue-o.

d. Desligue o desmagnetizador interno. Isto permitirá que o

termistor esfrie enquanto você faz o ajuste de pureza.
NÃO MOVA O RECEPTOR DA DIREÇÃO “NORTE”.

e. Ligue o receptor e obtenha um raster vermelho

aumentando o R-BIAS (CW) e diminuindo as outras duas
cores B-BIAS e G-BIAS (CCW).

f. Coloque dois anéis magnéticos na tela do CPT na posição

3 horas e 9 horas, aproximadamente 1 polegada do canto
da mascará. (Utilize fita adesiva dupla face)

CONJUNTO YOKE

IMÃS DE AJUSTE DE PUREZA E
CONVERGÊNCIA

CUNHAS
DE BORRACHA

FITA PROTETORA DO CANHÃO

IMÃ DE PUREZA

6-PÓLOS

4-PÓLOS

CONJUNTO IMÃ DE AJUSTE DE CONVERGÊNCIA

6-PÓLOS

IMÃS

4-PÓLOS

IMÃS

POSICIONAMENTO

DO EIXO-X DO YOKE

(PUREZA L/R)

IMÃ DE PUREZA(2-PÓLOS)

- 12 -

8. Verifique acima, como efetuar os dois próximos passos:
a. Ajuste o eixo-Z do Yoke para obter dois círculos idênticos

de cor azul.

b. Ajuste os dois pólos para obter a correta pureza (4 círculos

iguais)

9. Após a pureza estar ajustada corretamente, fixe o conjunto

Yoke e remova os dois anéis magnéticos da tela.

10. Remova o cabo de AC e gire o receptor 180° (mantendo

agora a face para o extremo sul)

11. Refaça a conexão do desmagnetizador interno.

12. Ligue o receptor por aproximadamente 10 segundos (esteja

certo que ligou) para que o desmagnetizador interno atue, e
em seguida desligue o aparelho.

13. Desligue o desmagnetizador interno.

14. Ligue o aparelho e verifique se a pureza está correta nas

posições 3 horas e 9 horas da tela do CPT. Se a pureza não
estiver satisfatória, refaça os ajustes dos itens 8 até 14.

15. Desligue o receptor e refaça a conexão do desmagnetizador

interno.

¯ Ajuste de Convergência

Atenção : Este procedimento não deve ser aplicado nos CPT’s e

Yokes selados de fábrica.
Não utilize anéis magnéticos durante o procedimento
de ajuste . Se você utilizar anéis magnéticos, poderão
ocorrer distorções ou manchas na tela do CPT.

1. Remova o cabo de AC e desconecte o desmagnetizador

interno.

2. Ligue o cabo de AC e ligue o aparelho e ajuste o controle

de brilho para “Picture Reset”. Diminua o controle de Cor ao
mínimo.

3. Mantenha o aparelho somente com uma linha horizontal

visível (posição de serviço).

4. Ajuste os controles de Bias Vermelho [R], Verde [G] e Azul

[B] para obter uma linha branca levemente visível.

5. Restaure o aparelho à condição normal removendo a linha

horizontal.

6. Refaça a conexão do desmagnetizador interno e ligue o
aparelho.

7. Mantenha o aparelho ligado por 10 segundos para que o
desmagnetizador interno atue.

8. Desligue o desmagnetizador interno.

9. Ligue o aparelho, conecte o sinal de um gerador de padrões
no terminal de antena VHF e aplique um padrão de linhas
cruzadas. (Crooshatch)

Atenção : Durante o procedimento de ajuste de convergência,

seja muito cuidadoso para não alterar o
posicionamento das aletas do anel magnético do
ajuste de pureza acidentalmente. Verifique a pureza
antes de proceder com o ajuste de convergência.

Obs.: Esteja certo que o foco está ajustado corretamente, antes

de iniciar este ajuste.

10. Faça a convergência das linhas vermelha e azul com a linha
verde no centro da tela, seguindo os seguintes
procedimentos. (veja tabela abaixo)
a. Cuidadosamente gire simultaneamente ambas as aletas

do anel magnético de 4 pólos na direção oposta à
posição inicial de 12 horas para efetuar a convergência
da linha vertical vermelha com a linha vertical azul.

b. Cuidadosamente gire simultaneamente ambas as aletas

do anel magnético de 6 pólos na direção oposta à
posição inicial de 12 horas para efetuar a convergência
da linha vertical vermelha e azul (agora purpura) com a
linha vertical verde.

11. Faça a convergência da linha horizontal vermelha e azul
(agora púrpura) com a linha horizontal verde no centro da
tela seguindo o procedimento abaixo. (veja tabela abaixo)

a. Cuidadosamente gire simultaneamente ambas as aletas

do anel magnético de 4 pólos na mesma direção
(mantenha o mesmo espaçamento entre as duas aletas)
para efetuar a convergência da linha horizontal vermelha
com a linha horizontal azul.

b. Cuidadosamente gire simultaneamente ambas as aletas

do anel magnético de 6 pólos na mesma direção
(mantenha o mesmo espaçamento entre as duas aletas)
para efetuar a convergência da linha horizontal vermelha
e azul (agora púrpura) com a linha horizontal verde.

c. Proteja as aletas previamente ajustadas com a trava do

conjunto de anéis magnéticos.

IMÃS

VERMELHO

VERMELHO

1. AJUSTE PRIMEIRO O EIXO-Z DO
YOKE PARA OBTER CÍRCULOS
IDÊNTICOS DE COR AZUL.

2. AJUSTE OS DOIS IMÃS DA UNIDADE
MAGNÉTICA PARA OBTER QUATRO
CÍRCULOS DE CORES IDÊNTICAS.

- 13 -

PARES

DE ANÉIS

4 PÓLOS

6 PÓLOS

DIREÇÃO DE ROTAÇÃO

DAS ALETAS

OPOSTO

MESMO

OPOST

MESMO

MOVIMENTO DOS CANHÕES

VERMELHO (R) E AZUL (B)

B B

RR

OU

OU

B R B R

OU

B
R

B
R

B R

OU

B

R

12. Durante a visualização da tela em posição 6 horas, movimente
a frente do YOKE na direção vertical acima/abaixo para
convergir as linhas verticais vermelha e azul. (Fig. acima
esquerda)

13. Temporariamente coloque um calço de borracha na posição
12 horas para fixar a o yoke na posição vertical.

14. Verifique nas áreas da tela do CPT nas posições 3 horas e 9
horas para confirmar a convergência da linha horizontal
vermelha com a linha horizontal azul.
Se as linhas não estão convergidas, movimente suavemente
o Yoke (retire o calço de borracha se necessário) para
corrigir o erro de convergência das linhas horizontais em 3
horas e 9 horas e as linhas verticais em 6 horas e 12 horas.

15. Coloque um pedaço de fita adesiva de 1,5 polegada para
fixar o calço de borracha no CPT. (12 horas)

16. Durante a visualização da tela em posição 6 horas e 12
horas, movimente a frente do YOKE na direção horizontal
direita/esquerda para convergir a linha horizontal vermelha
com a linha horizontal azul. (Fig. acima esquerda)

17. Temporariamente coloque dois calços de borracha nas
posições 5 horas e 7 horas para fixar o Yoke horizontalmente.

18. Verifique as posições 3 horas e 9 horas na tela do CPT para
confirmar as linhas verticais de convergência. Se as linhas
não estão convergidas, incline suavemente o yoke (mude a
posição dos calços de borracha se necessário) para reparar
o erro de convergência das linhas horizontais nas posições 6
horas e 12 horas e as linhas verticais nas posicções 3 horas
e 9 horas da tela do CPT.

19. Usando um anel magnético verifique a pureza no centro, nas
laterais direita e esquerda e nos cantos. Verifique
Procedimentos de Ajuste de Pureza.

20. Após certificar-se que a convergência está correta, fixe os
calços com 1,5 polegada de fita adesiva nas posições 5
horas e 7 horas do corpo do CPT.

VERMELHO

AZUL

VERMELHO AZUL

AZUL

VERMELHO

VERDE

VERDE

AZUL VERMELHO

VERDE

VERDE

VISUALIZAÇÃO

DA ÁREA DE

AJUSTE

VISUALIZAÇÃO

DA ÁREA DE

AJUSTE

VERMELHO

VERMELHO

VERDE

TV
SCREEN

MOVENDO VERTICALMENTE ACIMA E
ABAIXO O YOKE OCORRERÁ ROTAÇÃO
DOS RASTERS VERMELHO E AZUL.

MOVENDO O YOKE PARA DIREITA E
ESQUERDA OCORRERÁ MUDANÇA DE
LADO DOS RASTERS VERMELHO E AZUL.

- 14 -

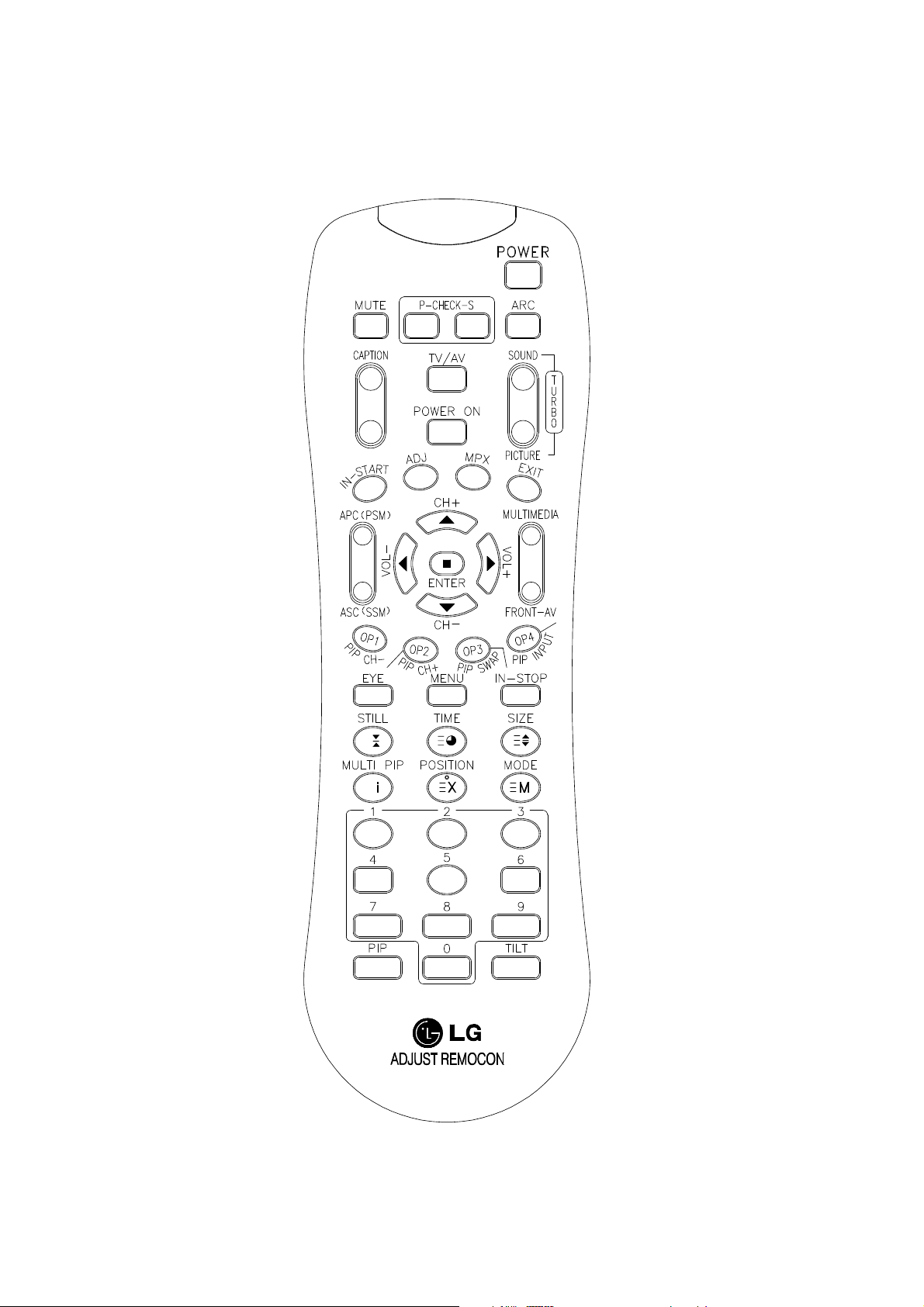

SVC REMOCON

- 14 -

SVC REMOCON

- 15 -

GUIA DE SOLUÇÃO DE PROBLEMAS

RF-Est reo Modelo

Sistema correto

selecionado no Menu.

Verifique a Forma de
Onda IF1 do TU101.

Verifique a Forma de Onda
nos pinos 33 e 34 do IC501.

Verifique a Forma de Onda

nos pinos 3 e 13 do IC601.

Verifique a Forma de Onda
nos pinos 4 e 12 do IC601.

Verifique a tens o no

pino 6 do IC601.

Verifique a Forma de

Onda nos pinos 1, 2, 14

e 15 do IC601.

Verifique / Substitua

o TU 101 ou sinal de entrada.

Verifique / Substitua

o IC501

N O

N O

N O

N O

N O

N O

N O

Verifique a tens o nos pinos

3, 9, 16, 43, 86, 88 e 90

do UOCIII.

Verifique a tens o nos pinos

57 e 58 do UOCIII.

Verifique / Substitua o Q603.

Verifique / Substitua o IC601.

Verifique / Substitua o

R823, D826.

Sem Raster / Som OK

Verifique a Tens o do

Aquecedor do CPT

(6 ~6,4Vrms)

Verifique HV, Tens o

da Tela do CPT.

Verifique o
FBT

T402.

Verifique s Sa da
R, G, B da Placa

CPT.

Verifique o

IC901, P402A.

Verifique o

FBT T402.

VVerifique

RF901, P402,

P402B, FR401.

Verifique a Linha 197V

da Placa CPT & Caso n o

haja problemas verifique

e substitua.

Verifique o Pulso do

Aquecedor do FBT

T402.

- 16 -

SIM

SIM

SIM

SIM

SIM

N O

N O

N O

N O

Aberto

Normal

Anormal

Sem Raster

Verifique B+ no

C todo do D829.

H tens o em cada

pino do IC501?

Verifique a

Entrada/Sa da

do regulador

(IC822, IC823,

IC824).

Verifique o pino 73

do IC501 (Sa da - H).

Verifique a forma de
onda do Coletor do

Q402.

Verifique o T401 &

Tensa de cada pino.

Verifique a forma de

onda do Coletor

do Q401.

Verifique & Substitua

o T402.

Verifique &

Substitua o

IC11.

Verifique &

Substitua o

Q402.

Verifique &
Substitua o

T401.

Verifique &
Substitua o

Q401.

Verifique o Fus vel

de linha AC.

Verifique a tens o do

C832.

Verifique a tens o do

pino 4 do IC810.

Verifique / Substitua o

IC810, IC802, Q830.

Verifique / Substitua

o Fus vel.

Verifique / Substitua

o DB801.

Verifique / Substitua

o IC501.

Verifique / Substitua

o Fus vel, IC810.

Verifique o Fus vel e o Diodo de carga

secund ria do trans. SMPS (T801).

- 17 -

N o

N o

N o

N o

N o

Sem Imagem / Sem Som

Verifique o pinos 83, 84,

85 do IC501. (Sa da R, G, B)

Verifique a Forma de

Onda nos pino 73(H-out).

P13A.

(Sa da R, G, B do IC501)

Algum OSD est sendo mostrado?

Verifique o sistema de recep o

no MENU & execute a

Programa o Autom tica (Auto

- Program).

A Programa o Autom tica

(Auto - Program) operou

normalmente?

Armazene manualmente

- programa do MENU.

Verifique a tens o

DC 1,8V, 3,3V, 5V

do IC501.

Verifique tens o
Reset. do pino 3.

Verifique os pinos

8, 12 SCL, SDA.

Substitua o

IC501

Verifique a Tens o

Secund ria do Trans

SMPS.

Veja Sem Som/

Imagem OK

Verifique o IC12

(EEPROM) & Linhas

SCL, SDA.

Verifique tens o

Reset. do pino 18.

- 18 -

N o

N o

N o

N o

N o N o

N o

AV Est reo / MONO Modelo

Selecione o sistema

correto no Menu.

Verifique a conex o do

equipamento AV.

Verifique a forma de onda

nos pinos 33, 34 do IC501.

Verifique o Tuner

(Sintonizador) TU101.

Verifique a forma de onda

nos pinos 57, 58 do IC501.

Verifique a forma de onda

nos pinos 4, 12 do IC601.

Verifique a forma de

onda no pino 6 do IC601.

Verifique a forma de onda

nos pinos 1, 2, 14, 15

do IC601.

Verifique a tens o nos

pinos 3, 13 do IC601.

Verifique a conex o da

Placa AV Frontal ou

Lateral P201A.

Substitua o IC601.

Verifique / Substitua

R823, D826.

Conecte a Placa.

Verifique a tens o nos pinos 3,

9, 16, 43, 86, 88, 90 do IC501.

Verifique o sinal de linha

do SPK-L, R.

Verifique o pino 5
(mudo) do IC501.

- 17 -

N o

N o

N o

N o

N o

Sem Imagem / Sem Som

Verifique o pinos 83, 84,

85 do IC501. (Sa da R, G, B)

Verifique a Forma de

Onda nos pino 73(H-out).

P13A.

(Sa da R, G, B do IC501)

Algum OSD est sendo mostrado?

Verifique o sistema de recep o

no MENU & execute a

Programa o Autom tica (Auto

- Program).

A Programa o Autom tica

(Auto - Program) operou

normalmente?

Armazene manualmente

- programa do MENU.

Verifique a tens o

DC 1,8V, 3,3V, 5V

do IC501.

Verifique tens o
Reset. do pino 3.

Verifique os pinos

8, 12 SCL, SDA.

Substitua o

IC501

Verifique a Tens o

Secund ria do Trans

SMPS.

Veja Sem Som/

Imagem OK

Verifique o IC12

(EEPROM) & Linhas

SCL, SDA.

Verifique tens o

Reset. do pino 18.

- 18 -

N o

N o

N o

N o

N o N o

N o

AV Est reo / MONO Modelo

Selecione o sistema

correto no Menu.

Verifique a conex o do

equipamento AV.

Verifique a forma de onda

nos pinos 33, 34 do IC501.

Verifique o Tuner

(Sintonizador) TU101.

Verifique a forma de onda

nos pinos 57, 58 do IC501.

Verifique a forma de onda

nos pinos 4, 12 do IC601.

Verifique a forma de

onda no pino 6 do IC601.

Verifique a forma de onda

nos pinos 1, 2, 14, 15

do IC601.

Verifique a tens o nos

pinos 3, 13 do IC601.

Verifique a conex o da

Placa AV Frontal ou

Lateral P201A.

Substitua o IC601.

Verifique / Substitua

R823, D826.

Conecte a Placa.

Verifique a tens o nos pinos 3,

9, 16, 43, 86, 88, 90 do IC501.

Verifique o sinal de linha

do SPK-L, R.

Verifique o pino 5
(mudo) do IC501.

- 15 -

GUIA DE SOLUÇÃO DE PROBLEMAS

RF-Est reo Modelo

Sistema correto

selecionado no Menu.

Verifique a Forma de
Onda IF1 do TU101.

Verifique a Forma de Onda
nos pinos 33 e 34 do IC501.

Verifique a Forma de Onda

nos pinos 3 e 13 do IC601.

Verifique a Forma de Onda
nos pinos 4 e 12 do IC601.

Verifique a tens o no

pino 6 do IC601.

Verifique a Forma de

Onda nos pinos 1, 2, 14

e 15 do IC601.

Verifique / Substitua

o TU 101 ou sinal de entrada.

Verifique / Substitua

o IC501

N O

N O

N O

N O

N O

N O

N O

Verifique a tens o nos pinos

3, 9, 16, 43, 86, 88 e 90

do UOCIII.

Verifique a tens o nos pinos

57 e 58 do UOCIII.

Verifique / Substitua o Q603.

Verifique / Substitua o IC601.

Verifique / Substitua o

R823, D826.

Sem Raster / Som OK

Verifique a Tens o do

Aquecedor do CPT

(6 ~6,4Vrms)

Verifique HV, Tens o

da Tela do CPT.

Verifique o
FBT

T402.

Verifique s Sa da

R, G, B da Placa

CPT.

Verifique o

IC901, P402A.

Verifique o

FBT T402.

VVerifique

RF901, P402,

P402B, FR401.

Verifique a Linha 197V

da Placa CPT & Caso n o

haja problemas verifique

e substitua.

Verifique o Pulso do

Aquecedor do FBT

T402.

- 16 -

SIM

SIM

SIM

SIM

SIM

N O

N O

N O

N O

Aberto

Normal

Anormal

Sem Raster

Verifique B+ no

C todo do D829.

H tens o em cada

pino do IC501?

Verifique a

Entrada/Sa da

do regulador

(IC822, IC823,

IC824).

Verifique o pino 73

do IC501 (Sa da - H).

Verifique a forma de
onda do Coletor do

Q402.

Verifique o T401 &

Tensa de cada pino.

Verifique a forma de

onda do Coletor

do Q401.

Verifique & Substitua

o T402.

Verifique &
Substitua o

IC11.

Verifique &

Substitua o

Q402.

Verifique &
Substitua o

T401.

Verifique &
Substitua o

Q401.

Verifique o Fus vel

de linha AC.

Verifique a tens o do

C832.

Verifique a tens o do

pino 4 do IC810.

Verifique / Substitua o

IC810, IC802, Q830.

Verifique / Substitua

o Fus vel.

Verifique / Substitua

o DB801.

Verifique / Substitua

o IC501.

Verifique / Substitua

o Fus vel, IC810.

Verifique o Fus vel e o Diodo de carga

secund ria do trans. SMPS (T801).

- 17 -

N o

N o

N o

N o

N o

Sem Imagem / Sem Som

Verifique o pinos 83, 84,

85 do IC501. (Sa da R, G, B)

Verifique a Forma de

Onda nos pino 73(H-out).

P13A.

(Sa da R, G, B do IC501)

Algum OSD est sendo mostrado?

Verifique o sistema de recep o

no MENU & execute a

Programa o Autom tica (Auto

- Program).

A Programa o Autom tica

(Auto - Program) operou

normalmente?

Armazene manualmente

- programa do MENU.

Verifique a tens o

DC 1,8V, 3,3V, 5V

do IC501.

Verifique tens o
Reset. do pino 3.

Verifique os pinos

8, 12 SCL, SDA.

Substitua o

IC501

Verifique a Tens o

Secund ria do Trans

SMPS.

Veja Sem Som/

Imagem OK

Verifique o IC12

(EEPROM) & Linhas

SCL, SDA.

Verifique tens o

Reset. do pino 18.

- 18 -

N o

N o

N o

N o

N o N o

N o

AV Est reo / MONO Modelo

Selecione o sistema

correto no Menu.

Verifique a conex o do

equipamento AV.

Verifique a forma de onda

nos pinos 33, 34 do IC501.

Verifique o Tuner

(Sintonizador) TU101.

Verifique a forma de onda

nos pinos 57, 58 do IC501.

Verifique a forma de onda

nos pinos 4, 12 do IC601.

Verifique a forma de

onda no pino 6 do IC601.

Verifique a forma de onda

nos pinos 1, 2, 14, 15

do IC601.

Verifique a tens o nos

pinos 3, 13 do IC601.

Verifique a conex o da

Placa AV Frontal ou

Lateral P201A.

Substitua o IC601.

Verifique / Substitua

R823, D826.

Conecte a Placa.

Verifique a tens o nos pinos 3,

9, 16, 43, 86, 88, 90 do IC501.

Verifique o sinal de linha

do SPK-L, R.

Verifique o pino 5
(mudo) do IC501.

- 17 -

N o

N o

N o

N o

N o

Sem Imagem / Sem Som

Verifique o pinos 83, 84,

85 do IC501. (Sa da R, G, B)

Verifique a Forma de

Onda nos pino 73(H-out).

P13A.

(Sa da R, G, B do IC501)

Algum OSD est sendo mostrado?

Verifique o sistema de recep o

no MENU & execute a

Programa o Autom tica (Auto

- Program).

A Programa o Autom tica

(Auto - Program) operou

normalmente?

Armazene manualmente

- programa do MENU.

Verifique a tens o

DC 1,8V, 3,3V, 5V

do IC501.

Verifique tens o
Reset. do pino 3.

Verifique os pinos

8, 12 SCL, SDA.

Substitua o

IC501

Verifique a Tens o

Secund ria do Trans

SMPS.

Veja Sem Som/

Imagem OK

Verifique o IC12

(EEPROM) & Linhas

SCL, SDA.

Verifique tens o

Reset. do pino 18.

- 18 -

N o

N o

N o

N o

N o N o

N o

AV Est reo / MONO Modelo

Selecione o sistema

correto no Menu.

Verifique a conex o do

equipamento AV.

Verifique a forma de onda

nos pinos 33, 34 do IC501.

Verifique o Tuner

(Sintonizador) TU101.

Verifique a forma de onda

nos pinos 57, 58 do IC501.

Verifique a forma de onda

nos pinos 4, 12 do IC601.

Verifique a forma de

onda no pino 6 do IC601.

Verifique a forma de onda

nos pinos 1, 2, 14, 15

do IC601.

Verifique a tens o nos

pinos 3, 13 do IC601.

Verifique a conex o da

Placa AV Frontal ou

Lateral P201A.

Substitua o IC601.

Verifique / Substitua

R823, D826.

Conecte a Placa.

Verifique a tens o nos pinos 3,

9, 16, 43, 86, 88, 90 do IC501.

Verifique o sinal de linha

do SPK-L, R.

Verifique o pino 5
(mudo) do IC501.

- 19 -

DIAGRAMA DE BLOCOS

- 20 -

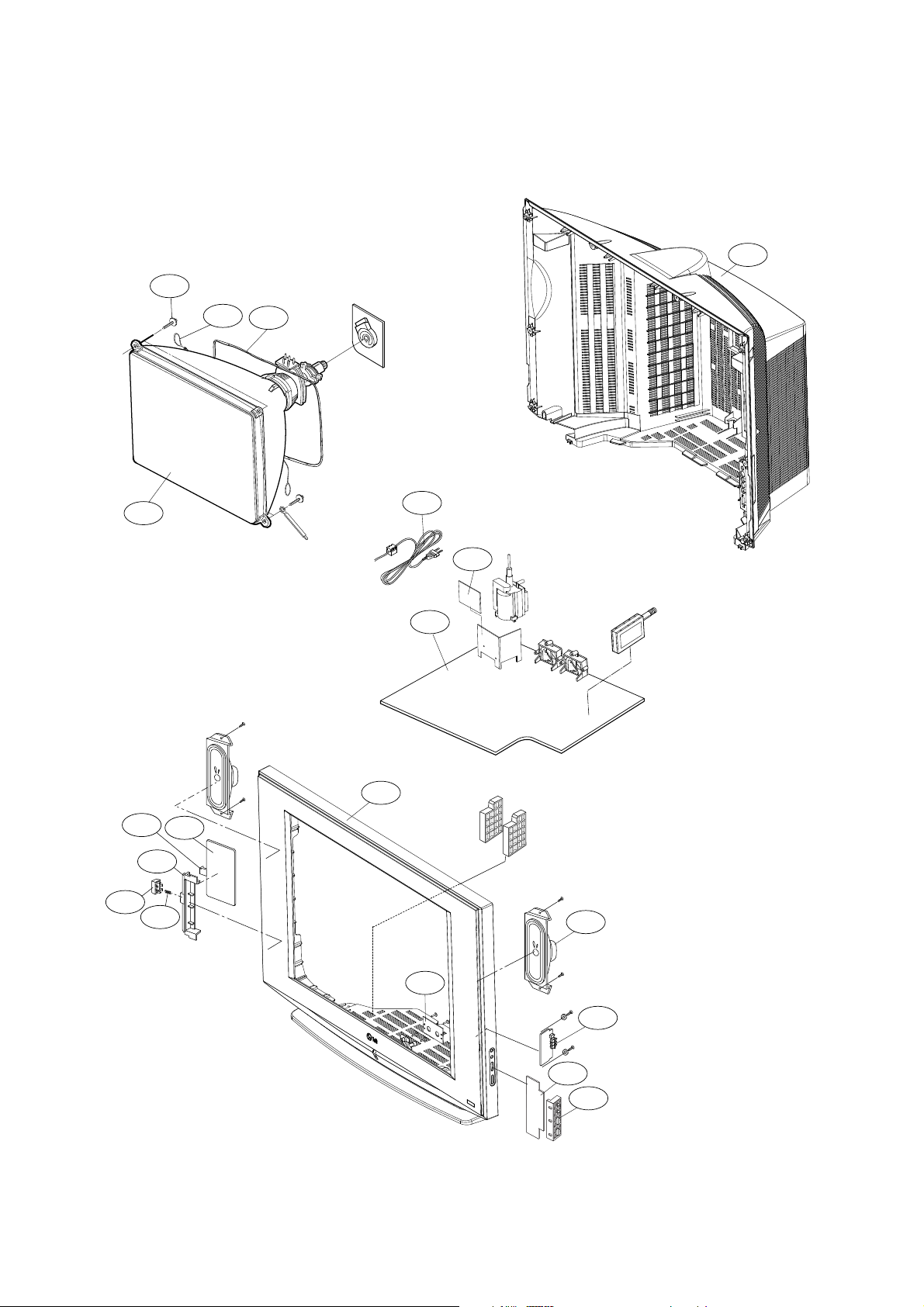

VISTAS EXPLODIDAS

300

400

520

530

174

120

310

550

600

540

504

331

330

320

560

112

913

170

150

- 21 -

112 6335929005F CPT,ITC A68ERS870X 02 R(-0.10G) 0G 29INCH 1H SUPER SLIM
120 EAB30828501 Speaker,Fullrange C163A01K1451. ND 15W 8OHM 86DB 110HZ
150 6140VC2007T Coil,Degaussing 23OHM AL 80T 0.65mM SQUARE 29INCH
170 170-844K Drawing,Assembly CPT EARTH UL1015 AWG22-TBC
174 6410VWH014A Power Cord Assembly,YFH800-02 2.4M 200MM 250V 2.5A
300 ACQ30137702 Cover Assembly,29FS4RL-LG CW62A 29 LGESY-LGEAZ CKD AZ LOCAL

310 5020900109B Button,MOLD ABS 380 CONTROL 29FS4RL-LG ABS, HF-380 6KEY AZ TOOL,117A
320 320-062E Spring,CUTTING STSC304 KNOB
330 5020900110B Button,MOLD ABS 380 POWER 29FS4RL-LG ABS, HF-380 1KEY AZ TOOL,117A
331 4810900110A Bracket,29FS4 ABS, HF-380 LGEAZ
400 ACQ30137602 Cover Assembly,29FS4RL-LG CW62A 29 LGESY-LGEAZ CKD AZ LOCAL
504 351-008A Link,MOLD ABS POWER S/W FOR MC-97A CHASSIS
520 68719MM601W PCB Assembly,Main CW62A 29FS4RL-LG NWZLLCZ FLAT

EBR31809401 PCB Assembly,MAIN1 M.I CW62A 29FS4RLG-LG NWZLLCZ SY-AZ-DOMESTIC
530 68719SM179F PCB Assembly,Deflection CW62A 29FS4 SUPER SLIM CKD
540 68719SM286L PCB Assembly,Power SUB M.I CW62A 29FS4 CKD POWER
550 68719SM287L PCB Assembly,Sub CW62A 29FS4 CKD CONTROL
560 68719SM288F PCB Assembly,Sub CW62A 29FS4 LED+PRE AMP CKD
600 68719SM285N PCB Assembly,Sub CW62A 29FS4 CKD SIDE AV
943 1PTF0402816 Screw,Taptite TH + P 4MM 12MM SWRCH FZB

LISTA DAS VISTAS EXPLODIDAS

Pos. n˚

Peça n˚

Descrição da Peça

LISTA DE PEÇAS DE REPOSIÇÃO

Pos. n˚ Peça n˚ Descrição da Peça

D403
D405
D406
D407
D414
D444
D606
D814
D815
D818
D820
D823
D826
D828
D829
D845
D846
D847
D881
D882
D883
D884
D901
D902
D903
D904
DB801
LD1101
ZD101
ZD401
“
ZD402
ZD501
ZD502
ZD601
ZD827
ZD881
ZD882
ZD910
“
ZD911
“
ZD912
“

C103
C107
C108
C109
C1102
C1103
C1111

0DD414809ED
0DRTW00164B
0DRTW00164B

0DD060009AC
0DRTW00164B

0DD060009AC

0DD414809ED

0DD414809ED

0DD414809ED

0DD060009AC

0DD060009AC
0DRTW00141A
0DRTW00141A

0DD060009AC

0DD410000AD

0DZ150009AD
0DD400509BB
0DD060009AC
0DD260000BB
0DR010009AA
0DD100009AM
0DD060009AC
0DD060009AC
0DD060009AC
0DD060009AC
0DR140049AC

0DRTW00131C

0DD000000BA
0DZ330009DG

0DZ510009BF

0DZ510009BE

0DZ120009AF

0DZ510009DB

0DZ820009AH

0DZ820009AH
0DZ750009AG

0DZ560009CF
0DZ330009CC

0DZ510009BF

0DZ510009BE

0DZ510009BF

0DZ510009BE

0DZ510009BF

0DZ510009BE

0CE475DK618
0CE227DD618
0CE475DK618
0CE226DK618

0CN4710K519

0CE4763F618

0CQZVBK002C

1N4148 1V 100V 150MA 500MA
RGP15J 600V 1.3V 5UA 50A 25
RGP15J 600V 1.3V 5UA 50A 25
TVR06J 600V 1.4V 10UA 25A 3
RGP15J 600V 1.3V 5UA 50A 25
TVR06J 600V 1.4V 10UA 25A 3
1N4148 1V 100V 150MA 500MA
1N4148 1V 100V 150MA 500MA
1N4148 1V 100V 150MA 500MA
TVR06J 600V 1.4V 10UA 25A 3
TVR06J 600V 1.4V 10UA 25A 3
SFAF504G 200V 975MV 10UA 12
SFAF504G 200V 975MV 10UA 12
TVR06J 600V 1.4V 10UA 25A 3
RU4AM 600V 1.3V 10UA 70A 40
Zener,MTZJ15B 15V
UF4005(52MM) 600V 1.7V 10UA
TVR06J 600V 1.4V 10UA 25A 3
D2SBA60(STK) 600V 1.05V 10U
EG01C 1KV 3.3V 50UA 10A 100
EU1ZV(1) 200V 2.5V 10UA 15A
TVR06J 600V 1.4V 10UA 25A 3
TVR06J 600V 1.4V 10UA 25A 3
TVR06J 600V 1.4V 10UA 25A 3
TVR06J 600V 1.4V 10UA 25A 3
1N4004A 500V 1.1V 10UA 30A
TS6P05G 600V 1V 5UA 150A TS
LED,DIP SA5711-B DL-1LO(S)
Zener,GDZJ33B 33V 30.32TO31.88V 6
Zener,GDZ5.1B 5.1V 4.94TO5.2V 20O
Zener,GDZ5.1B 5.1V *29FS4RL
Zener,MTZJ12B 12V 11.44TO12.03V 2
Zener,MTZJ5.1B 5.1V
Zener,MTZJ8.2B 8.2V 7.78TO8.19V 2
Zener,MTZJ8.2B 8.2V 7.78TO8.19V 2
Zener,MTZJ7.5B 7.5V 7.07TO7.45V 2
Zener,MTZJ5.6B 5.6V 5.45TO5.73V 4
Zener,MTZJ3.3B 3.3V 3.32TO3.5V 12
Zener,GDZ5.1B 5.1V 4.94TO5.2V 20O
Zener,GDZ5.1B 5.1V *29FS4RL
Zener,GDZ5.1B 5.1V 4.94TO5.2V 20O
Zener,GDZ5.1B 5.1V *29FS4RL
Zener,GDZ5.1B 5.1V 4.94TO5.2V 20O
Zener,GDZ5.1B 5.1V *29FS4RL

EGR475M050T1G1C11G 4.7uF 20% 50V
EGR227M010T1G1E11G 220uF 20% 10V
EGR475M050T1G1C11G 4.7uF 20% 50V
SMS5.0TP50VB22M 22uF 20% 50V 108
RH UP050 B471K-B-B 470pF 10% 50V
ESF476M016T1A5E05G 47uF 20% 16V
PCX2 335 91592 0.22uF 10% 275V M

Pos. n˚ Peça n˚ Descrição da Peça

IC12
IC1201
IC1204
IC301
IC302
IC601
IC802
IC810
IC823
IC824
IC826
IC881
IC882
IC901
Q602
Q830

Q1106
Q1201
Q1202
Q1203
Q201
Q202
Q301
Q302
Q303
Q401
Q402
Q502
Q503
Q504
Q505
Q506
Q603
Q803
Q804
Q805
Q806
Q808
Q809
Q810
Q811
Q840
Q881

D101
D11
D301
D302
D401

0IAL241610B
0ISA722200C
0IKE780500P

0IPMGPH002A

0IKE455800E
0ILNR00189A

0ILI817000G

0IPMG78443A
0IMCRAU004A
0IMCRKE020A
0IMCRKE018A
0IPMGSK019A

0ILI817000G

0IPRP00747A

0IFA754207A

0IMCRFA007A

0TR733009AA

0TR534309AA

0TR198009BA

0TR198009BA

0TR198009BA

0TR534309AA

0TR198009BA
0TRKE10013A

0TR127409AB
0TRSA10005A

0TR437000BA

0TR198009BA

0TR319809AA

0TR319809AA

0TR127009AA

0TR127009AA

0TR534309AA

0TR102009AB

0TR534309AA

0TR102009AB

0TR127409AB

0TR319809AA

0TR319809AA

0TR319809AA

0TR534309AA

0TR421009CA

0TR319809AA

0DD414809ED
0DD414809ED
0DD400509AA
0DD414809ED
0DRSA00211A

AT24C16A-10PI-2.7 16KBIT 2KX8BIT
LA7222-(E),LF 8TO13V - - 350MW S
KIA78L05BP(AT) 7TO20V 5V 800MW T
TDA4863A 9.0VTO30.0V - 3.2W - DB
KIA4558 36V_+-18V 6mV - - 500MW
TDA7297SA 6TO18V 0 0.10% 15W 30W
LTV-817M-VB 6V 35V 35V 50MA 100N
STR-X6556 16.2TO19.4V - - ZIP ST
S1117-33PIC 4.8TO12V 3.3V 2W TO2
KIA78S06P 8.1TO21V 6V 600MW TO92
KIA78R05API 6TO12V 5V 1.5W TO220
STR-A6151 230V_85TO264V - - DIP
LTV-817M-VB 6V 35V 35V 50MA 100N
TDA6107AJF 180TO210V 6mA 5.5M SI
KA75420ZTA(KA7542ZTA) 0.3TO15V 4
KA431AZ 2.47TO2.52V 36V 770MW TO

KSA733C-Y PNP -5V -60V -50V
2SC5343Y NPN 5V 60V 50V 150
2SA1980Y PNP -5V -50V -50V
2SA1980Y PNP -5V -50V -50V
2SA1980Y PNP -5V -50V -50V
2SC5343Y NPN 5V 60V 50V 150
2SA1980Y PNP -5V -50V -50V
KTD1047 NPN 6V 160V 140V 12
KTA1274-Y PNP -5V -80V -80V
2SC6090LS NPN 5V 1.5KV 700V
KTC4370A-Y NPN 5V 180V 180V
2SA1980Y PNP -5V -50V -50V
KTC3198(KTC1815) NPN 5V 60V
KTC3198(KTC1815) NPN 5V 60V
KTA1270-Y(KTA562TM) PNP -5V
KTA1270-Y(KTA562TM) PNP -5V
2SC5343Y NPN 5V 60V 50V 150
KRC102M(KRC1202) NPN 30V ­2SC5343Y NPN 5V 60V 50V 150
KRC102M(KRC1202) NPN 30V ­KTA1274-Y PNP -5V -80V -80V
KTC3198(KTC1815) NPN 5V 60V
KTC3198(KTC1815) NPN 5V 60V
KTC3198(KTC1815) NPN 5V 60V
2SC5343Y NPN 5V 60V 50V 150
BF421 PNP -5V -0.3KV -0.3KV
KTC3198(KTC1815) NPN 5V 60V

1N4148 1V 100V 150MA 500MA
1N4148 1V 100V 150MA 500MA
1N4005 600V 1.1V 5UA 30A ­1N4148 1V 100V 150MA 500MA
FMV-205GUR 1.7KV 1.7V 50UA

IC

TRANSISTOR

DIODE

- 22 -

RUN DATE : 2006.6.27

CAPACITOR

- 23 -

Pos. n˚ Peça n˚ Descrição da Peça

C112
C113
C1201
C1202
C1204
C1205
C1206
C1207
C1208
C1209
C1210
C1410
C1421
C1479
C1490
C17
C201
C202
C203
C204
C205
C206
C207
C208
C209
C21
C210
C212
C213
C214
C215
C303
C304
C306
C308
C309
C310
C402
C403
C404
C405
C408
C411
C413
C414
C415
C416
C417
C419
C420
C421
C422
C423
C461

0CN1030F679

0CN1030F679

181-007G
0CE475DK618
0CE475DK618

181-007G

181-007G
0CE476DH618
0CE226DD618
0CE226DD618
0CE476DH618

181-013M

181-010H

0CF4342U460
0CF7041R460
0CN1030F679
0CE226DF618
0CN4710K519
0CN1010K519
0CN4710K519
0CN1010K519
0CN1010K519
0CN4710K519
0CE226DF618
0CN4710K519

0CE107DD618

0CN1010K519
0CN1010K519
0CN4710K519
0CN1010K519
0CN4710K519

181-091D
0CE107DK618

0CF1541L438

0CE476DK618

0CN4710K519
0CQ1031N509
0CE475DK618
0CK1520W515

0CE106DF618

181-091Y

0CE685BK652
0CE105BR618
0CK2220W515
0CK2710W515
0CE108DH618

181-009R
0CK2710W515
0CE108DH618

181-009W
0CK2710W515
0CE475DR618

0CE107DJ618
0CF4732Y460

RH EP050 Y103M-B-B 10nF 20% 16V
RH EP050 Y103M-B-B 10nF 20% 16V
ECQV1H334JL3 330nF 5% 50V MPE -4
EGR475M050T1G1C11G 4.7uF 20% 50V
EGR475M050T1G1C11G 4.7uF 20% 50V
ECQV1H334JL3 330nF 5% 50V MPE -4
ECQV1H334JL3 330nF 5% 50V MPE -4
SMS5.0TP25VB47M 47uF 20% 25V 131
EGR226M010T1G1C11G 22uF 20% 10V
EGR226M010T1G1C11G 22uF 20% 10V
SMS5.0TP25VB47M 47uF 20% 25V 131
MPP224J2GD 220nF 5% 400V MPP -40
PPN393K2GH 39nF 10% 400V PP -40T
PCMP 389 52434 0.43UF 5% 400V MP
PCMP389 42704 0.7uF 5% 250V MPP
RH EP050 Y103M-B-B 10nF 20% 16V
EGR226M016T1G1C11G 22uF 20% 16V
RH UP050 B471K-B-B 470pF 10% 50V
RH UP050 B101K-B-B 100pF 10% 50V
RH UP050 B471K-B-B 470pF 10% 50V
RH UP050 B101K-B-B 100pF 10% 50V
RH UP050 B101K-B-B 100pF 10% 50V
RH UP050 B471K-B-B 470pF 10% 50V
EGR226M016T1G1C11G 22uF 20% 16V
RH UP050 B471K-B-B 470pF 10% 50V
SMS5.0TP10VB100M 100uF 20% 10V 1
RH UP050 B101K-B-B 100pF 10% 50V
RH UP050 B101K-B-B 100pF 10% 50V
RH UP050 B471K-B-B 470pF 10% 50V
RH UP050 B101K-B-B 100pF 10% 50V
RH UP050 B471K-B-B 470pF 10% 50V
DEHR33A102KN2A 1nF 10% 1000V Y5R
EGR107M050T6G1G11G 100uF 20% 50V
PCMT 365 76154 150nF 5% 63V MPE
SMS5.0TP50VB47M 47uF 20% 50V 181
RH UP050 B471K-B-B 470pF 10% 50V
PEI103K2AT 10nF 10% 100V PE -40T
EGR475M050T1G1C11G 4.7uF 20% 50V
DCM152K30Y5PL6FJ5A 1.5nF 10% 500
SMS5. 0TP16VB10M 10uF 20% 16V 72
LRYM28681KXA 680pF 10% 2000V Y5R
KM5.0MC50VBBP-S6.8M 6.8uF 20% 50
ESM105M250T1G5E11G 1uF 20% 250V
DCM222K34Y5PL6FJ5A 2.2nF 10% 500
DCM271K20Y5PL6FJ5A 270pF 10% 500
SMS5.0TP25VB1000M 1000uF 20% 25V
PPN223K2DH 22nF 10% 200V PP -40T
DCM271K20Y5PL6FJ5A 270pF 10% 500
SMS5.0TP25VB1000M 1000uF 20% 25V
PPN563K2DH 56nF 10% 200V PP -40T
DCM271K20Y5PL6FJ5A 270pF 10% 500
EGR475M250T1G1G11G 4.7uF 20% 250
SMS5.0TP35VB100M 100uF 20% 35V 2
PCMP 389 62473 0.047UF 5% 630V M

Pos. n˚ Peça n˚ Descrição da Peça

C463
C501
C502
C503
C504
C505
C506
C509
C510
C512
C513
C519
C530
C532
C533
C535
C536
C538
C540
C542
C544
C546
C547
C548
C553
C554
C556
C557
C558
C559
C561
C562
C563
C564
C569
C570
C571
C572
C573
C574
C575
C576
C577
C578
C579
C580
C581
C584
C585
C586
C587
C590
C591
C592

0CF15312460

0CF2241L438
0CE225DK618
0CQ6821N509
0CE107DD618

0CN1040K949

0CQ1031N509

0CE106DF618
0CN1040K949
0CN1040K949

0CE337DD618

181-007F

0CN2220F569

0CF4741L438

0CN1040K949

0CF4741L438

0CN1040K949

0CF4741L438

0CF4741L438

0CN1040K949

0CF4741L438

0CN1040K949

0CF4741L438

0CN2220F569
0CN1040K949

0CE107DD618

0CN1040K949
0CN1040K949
0CN1040K949

0CN1040K949
0CQ3931N509
0CQ3931N509

0CN1010K519
0CE106DK618

0CN1040K949

0CE107DF618
0CE336DD618

0CN4710K519

0CX1000K409

0CX1000K409

0CX1000K409

0CN1040K949

0CE106DF618

0CN1040K949

0CE106DF618

0CN1040K949
0CE107DD618

0CN1040K949
0CE225DK618
0CE225DK618

0CN1030F679
0CE225DK618

0CN1040K949
0CE107DD618

PCMP384 92153 0.015uF 5% 2000V M
PCMT 365 76224 220nF 5% 63V MPE
EGR225M050T1G1C11G 2.2uF 20% 50V
PEI682K2AT 6.8nF 10% 100V PE -40
SMS5.0TP10VB100M 100uF 20% 10V 1
CH UP050 F104Z-B-B Z 100nF -20TO
PEI103K2AT 10nF 10% 100V PE -40T
SMS5. 0TP16VB10M 10uF 20% 16V 72
CH UP050 F104Z-B-B Z 100nF -20TO
CH UP050 F104Z-B-B Z 100nF -20TO
SMS5.0TP10VB330M 330uF 20% 10V 3
ECQ-V1H224JL3(TR) 220nF 5% 50V M
RH EP050 X222K-B-B 2.2nF 10% 16V
PCMT 365 76474 470nF 5% 63V MPE
CH UP050 F104Z-B-B Z 100nF -20TO
PCMT 365 76474 470nF 5% 63V MPE
CH UP050 F104Z-B-B Z 100nF -20TO
PCMT 365 76474 470nF 5% 63V MPE
PCMT 365 76474 470nF 5% 63V MPE
CH UP050 F104Z-B-B Z 100nF -20TO
PCMT 365 76474 470nF 5% 63V MPE
CH UP050 F104Z-B-B Z 100nF -20TO
PCMT 365 76474 470nF 5% 63V MPE
RH EP050 X222K-B-B 2.2nF 10% 16V
CH UP050 F104Z-B-B Z 100nF -20TO
SMS5.0TP10VB100M 100uF 20% 10V 1
CH UP050 F104Z-B-B Z 100nF -20TO
CH UP050 F104Z-B-B Z 100nF -20TO
CH UP050 F104Z-B-B Z 100nF -20TO
CH UP050 F104Z-B-B Z 100nF -20TO
PEI393K2AT 39nF 10% 100V PE -40T
PEI393K2AT 39nF 10% 100V PE -40T
RH UP050 B101K-B-B 100pF 10% 50V
SMS5.0TP50VB10M 10uF 20% 50V 72M
CH UP050 F104Z-B-B Z 100nF -20TO
EGR107M016T1G1C11G 100uF 20% 16V
EGR336M010T1G1C11G 33uF 20% 10V
RH UP050 B471K-B-B 470pF 10% 50V
RH UP050SL100J-B-B 10pF 5% 50V S
RH UP050SL100J-B-B 10pF 5% 50V S
RH UP050SL100J-B-B 10pF 5% 50V S
CH UP050 F104Z-B-B Z 100nF -20TO
SMS5. 0TP16VB10M 10uF 20% 16V 72
CH UP050 F104Z-B-B Z 100nF -20TO
SMS5. 0TP16VB10M 10uF 20% 16V 72
CH UP050 F104Z-B-B Z 100nF -20TO
SMS5.0TP10VB100M 100uF 20% 10V 1
CH UP050 F104Z-B-B Z 100nF -20TO
EGR225M050T1G1C11G 2.2uF 20% 50V
EGR225M050T1G1C11G 2.2uF 20% 50V
RH EP050 Y103M-B-B 10nF 20% 16V
EGR225M050T1G1C11G 2.2uF 20% 50V
CH UP050 F104Z-B-B Z 100nF -20TO
SMS5.0TP10VB100M 100uF 20% 10V 1

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

- 24 -

Pos. n˚ Peça n˚ Descrição da Peça

C594
C595
C596
C597
C599
C602
C603
C604
C605
C607
C609
C611
C807
C808
C809
C811
C812
C813
C814
C816
C818
C821
C822
C823
C826
C829
C830
C831
C832
C833
C834
C835
C836
C838
C839
C840
C841
C842
C843
C844
C846
C848
C849
C851
C858
C880
C881
C882
C883
C884
C885
C887
C888
C889

0CQ1031N509

181-301C
0CN1040K949
0CE106DF618
0CN2230H949

0CE108DH618

0CF2241L438
0CN6810K519
0CN1030F679

0CE476DH618

0CN6810K519

0CF2241L438

181-091Q

0CE477BH618

0CE228BF618

0CE335CK636

0CK47101515

0CE476DD618

181-091W

0CE227DP61A

0CQ2231N509

181-091Q

0CE108DD618

181-120K
0CE108DD618
0CE476DD618

0CE3386H610

0CK4710W515

181-001U

0CK10201515
0CK10201515

0CQZVBK002A

0CK4710W515

0CE227BK618

0CE106DH618

0CE226BK618

181-011B

0CQ3321N509

181-007C

0CQ1031N509
0CE107DD618
0CE107CQ650
0CE477DD618

0CN1020K519

181-091X

181-120K
0CK10201515
0CK10201515

0CE3366W650
0CE476DK618

0CK47101515
0CN8210K519

0CE476DK618

0CK22202510

PEI103K2AT 10nF 10% 100V PE -40T
NPP100V154J10F 150nF 5% 100V PP
CH UP050 F104Z-B-B Z 100nF -20TO
SMS5. 0TP16VB10M 10uF 20% 16V 72
RH TP050 F223Z-B-B 22nF -20TO+80
SMS5.0TP25VB1000M 1000uF 20% 25V
PCMT 365 76224 220nF 5% 63V MPE
RH UP050 B681K-B-B 680pF 10% 50V
RH EP050 Y103M-B-B 10nF 20% 16V
SMS5.0TP25VB47M 47uF 20% 25V 131
RH UP050 B681K-B-B 680pF 10% 50V
PCMT 365 76224 220nF 5% 63V MPE
LRYM5471KHA 470pF 10% 1000V Y5R
ESM477M025T1G5H15G 470uF 20% 25V
ESM228M016T1G5K25G 2200uF 20% 16
ERN335M050T1G5C11G 3.3uF 20% 50V
DCH471K26Y5PN6FJ5A 470pF 10% 100
EGR476M010T1G1C11G 47uF 20% 10V
LRYM27471KX1A 470pF 10% 2000V Y5
EGR227M160T1G1M32G 220uF 20% 160
PEI223K2AT 22nF 10% 100V PE -40T
LRYM5471KHA 470pF 10% 1000V Y5R
SMS5.0TP10VB1000M 1000uF 20% 10V
SDE222M16FS1 2.2nF 20% 4000V Y5U
SMS5.0TP10VB1000M 1000uF 20% 10V
EGR476M010T1G1C11G 47uF 20% 10V
EGR338M025K6G1M26G 3300uF 20% 25
DCM471K20Y5PL6FJ5A 470pF 10% 500
LTW477M450S1A5T50G 470uF 20% 450
DCH102K34Y5PN6FJ5A 1nF 10% 1000V
DCH102K34Y5PN6FJ5A 1nF 10% 1000V
PCX2 335 M9729 0.1uF 20% 275V MP
DCM471K20Y5PL6FJ5A 470pF 10% 500
ESM227M050T1G5H17G 220uF 20% 50V
SMS5.0TP25VB10M 10uF 20% 25V 72M
ESM226M050T1G5C11G 22uF 20% 50V
MPPS102J3VD 1nF 5% 1.6KV MPP -40
PEI332KA2T 3.3nF 10% 100V PE -40
ECQV1H104JL3 100nF 5% 50V MPE -4
PEI103K2AT 10nF 10% 100V PE -40T
SMS5.0TP10VB100M 100uF 20% 10V 1
SHL5.0MC200VB100M 100uF 20% 200V
EGR477M010T6G1G11G 470uF 20% 10V
RH UP050 B102K-B-B 1nF 10% 50V Y
LRYM27561KXA 560pF 10% 2000V Y5R
SDE222M16FS1 2.2nF 20% 4000V Y5U
DCH102K34Y5PN6FJ5A 1nF 10% 1000V
DCH102K34Y5PN6FJ5A 1nF 10% 1000V
SG2H336M1631MSS 33uF 20% 500V 35
SMS5.0TP50VB47M 47uF 20% 50V 181
DCH471K26Y5PN6FJ5A 470pF 10% 100
RH UP050 B821K-B-B 820pF 10% 50V
SMS5.0TP50VB47M 47uF 20% 50V 181
DCH222K53Y5PP7DJ0A 2.2nF 10% 200

Pos. n˚ Peça n˚ Descrição da Peça

C890
C891
C901
C903
C904
C908
C910

J549
L102
L1102
L1201
L1407
L1408
L401
L402
L501
L503
L504
L505
L506
L507
L511
L514
L548
L801
T401
T402
T801
T881

C1
C2
C3
C4
G1101
G1102
G1103
G1104
G1105
G1106
G1109
G1110
HIC01
JW401
P101
P103
P1111
P1112A
P1112B
P1113
P1113A

0CE477BJ618
0CN1020K519

0CE475DR618

181-033S
0CE475DR618
0CH3104P56C

0CN5610K519

0LA0121K119
0LA0102K139
0LA0102K119
0LA0102K119

6140VB0034E

61409B0003C

150-717K

6140VY0024F
0LA0121K119
0LA0121K119
0LA0121K119
0LA0121K119
0LA0121K119
0LA0121K119
0LA0121K119
0LA0121K119
0LA0121K119

150-C02E

151-C02M

6174V-5003W
61709MC003B
6170VMCA52B

387-916M
6631V25014D
6631V25034E
6631V39015B

336-072C

336-072C

336-072C

336-072C

336-072C

336-072C

336-072C

336-072C
6602V25003F

387-907B

366-932B

366-009D

366-009D

366-009D

366-009D

387-552S

366-009D

ESM477M035T1G5H20G 470uF 20% 35V
RH UP050 B102K-B-B 1nF 10% 50V Y
EGR475M250T1G1G11G 4.7uF 20% 250
DCH122K39Y5PP7VK7A 1.2nF 10% 200
EGR475M250T1G1G11G 4.7uF 20% 250
C4532X7R2J104KT 100nF 10% 630V X
RH UP050 B561K-B-B 560pF 10% 50V

Inductor,LAL02TB1R2K 1.2UH 10% 0
Inductor,LAL04TB100K 10UH 10% ­Inductor,LAL02TB100K 10UH 10% ­Inductor,LAL02TB100K 10UH 10% ­Coil,Choke JS-D018 400uH - - 19X34
Coil,Choke JS-D019 130uH - - 23X38
Coil,Choke RN-29FA11 1.1uH 50V 0A
Coil,Linearity JS-E021 20uH
Inductor,LAL02TB1R2K 1.2UH 10% 0
Inductor,LAL02TB1R2K 1.2UH 10% 0
Inductor,LAL02TB1R2K 1.2UH 10% 0
Inductor,LAL02TB1R2K 1.2UH 10% 0
Inductor,LAL02TB1R2K 1.2UH 10% 0
Inductor,LAL02TB1R2K 1.2UH 10% 0
Inductor,LAL02TB1R2K 1.2UH 10% 0
Inductor,LAL02TB1R2K 1.2UH 10% 0
Inductor,LAL02TB1R2K 1.2UH 10% 0
Coil,Choke 50uH 50V 0A
Transformer,Linear EI19 10V 100V
Transformer,FBT BSC29-N2464 - 125V
Transformer,Switching EER5345 350uH
Transformer,Switching EE2229 1200uH

Harness,Single 800mM 1P
Harness,Single 2.50MM 2P
Harness,Single 2.50MM 2P
Harness,Single 3.96MM 4P
Conector,Terminal BSP(C2600R) 1P
Conector,Terminal BSP(C2600R) 1P
Conector,Terminal BSP(C2600R) 1P
Conector,Terminal BSP(C2600R) 1P
Conector,Terminal BSP(C2600R) 1P
Conector,Terminal BSP(C2600R) 1P
Conector,Terminal BSP(C2600R) 1P
Conector,Terminal BSP(C2600R) 1P
Conector,Wafer 8P 2.50MM
Harness,Single 1.00MM 1P
Conector,Wafer 3P 2.50MM
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Harness,Single YFH800-02
Conector,Terminal 366-009D 1P

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

COIL & TRANSFORMER

CONNECTOR & WAFER

- 25 -

Pos. n˚ Peça n˚ Descrição da Peça

P1113B
P11A
P1201
P1202
P1205
P12A
P12B
P13A
P1405
P1407A
P15A
P16A
P201A
P201B
P22B
P401
P403A
P407
P601
P602
P801A
P801B
P802A
P802B
P901
P902B
P903

JK1203
JK201
JK202

FR403
FR404
FR405
FR901
J230
J231
J564
J565
J574
L203
L208
L214
L216
L510
R101
R103
R110
R111
R1110
R1111

366-009D
366-932C
366-922B
387-A03B

6932V25002F

366-932B
387-A03H
366-921G
366-009D

6602V39001B

387-A03B
366-932B
366-932E

387-A06J
387-A04F
366-043K

6631V25A16G

6602V39002B

366-932B
366-932C
366-009D
366-009D
366-009D
366-009D
366-009D
387-B08G
366-009D

6613V00004Q
6612VJH011K

6612VJH011L

0RP0050H709
0RP0050H709
0RP0050H709
0RF0391K607
0RD1001F609
0RD1001F609
0RD1001F609
0RD1001F609
0RD1002F609
0RD1001F609
0RD1001F609
0RD1001F609
0RD1001F609
0RD0222A609
0RD3902F609
0RD2202F609
0RD1000F609
0RD1000F609
0RD1000F609

0RKZVTA001K

Conector,Terminal 366-009D 1P
Conector,Wafer 4P 2.50MM
Conector,Wafer 3P 2.50MM
Harness,Single 2.50MM 3P
Conector,BtoB 8P 2.50MM
Conector,Wafer 3P 2.50MM
Harness,Single 3P 2.5MM
Conector,Wafer 8P 2.50MM
Conector,Terminal 366-009D 1P
Conector,Wafer 4P 3.96MM
Harness,Single 2.50MM 3P
Conector,Wafer 3P 2.50MM
Conector,Wafer 6P 2.50MM
Harness,Single 2.50MM 6P
Harness,Single 2.50MM 4P
Conector,Wafer 4P 10.00MM
Harness,Single 2.50MM 4P
Conector,Wafer YW396-04V 4P
Conector,Wafer 3P 2.50MM
Conector,Wafer 4P 2.50MM
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Conector,Terminal 366-009D 1P
Harness,Single 2.50MM 8P
Conector,Terminal 366-009D 1P

Jack,RCA PJ6054Q 14.0MM
Jack,RCA PPJ109K 15MM
Jack,RCA PPJ109L 15MM

SPF92T1KR050 0.05OHM 10% 1/2W
SPF92T1KR050 0.05OHM 10% 1/2W
SPF92T1KR050 0.05OHM 10% 1/2W
FNS02T3J3R90 3.9OHM 5% 2W 12.0
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J10K0 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RDM92T1J22R0 22OHM 5% 1/2W 6.5
RD-96T1J39K0 39KOHM 5% 1/6W 3.
RD-96T1J22K0 22KOHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RN-92T1J470K 470KOHM 5% 1/2W 9

Pos. n˚ Peça n˚ Descrição da Peça

R112
R1136
R1143
R1146
R1147
R1148
R1149
R1150
R117
R1201
R1202
R1203
R1204
R1205
R1206
R1207
R1208
R1211
R1212
R1213
R1214
R1215
R15
R201
R202
R203
R212
R213
R216
R217
R220
R221
R225
R226
R227
R228
R23
R251
R252
R253
R301
R303
R304
R306
R308
R309
R310
R311
R314
R315
R316
R317
R318
R319

0RD6802F609
0RD4701F609
0RD6200F609
0RD3601F609
0RD1501F609
0RD1801F609
0RD2401F609
0RD5601F609
0RD1002F609
0RD1001F609
0RD1001F609
0RD1001F609
0RD4701F609
0RD4701F609
0RD1000F609
0RD1000F609
0RD1000F609
0RS1000K607
0RD3300F609
0RD1501F609
0RD1000F609
0RD1000F609
0RD1002F609
0RD1001F609
0RD0752F609
0RD0682F609
0RD1201A609
0RD1201F609
0RD4702F609
0RD4702F609
0RD0752F609
0RD1001F609
0RD4702F609
0RD1001F609
0RD1001F609
0RD4702F609
0RD0151A609
0RD0752F609
0RD4702F609
0RD4702F609
0RD2701F609
0RD2400A609
0RD0561A609
0RD1002F609
0RN4702F409
0RD4702F609
0RD4702F609

0RN0301J607

0RD4701F609

0RN0301J607
0RD1000F609
0RD2402F609
0RN2001F409
0RN3002F409

RD-96T1J68K0 68KOHM 5% 1/6W 3.
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
RD-96T1J620R 620OHM 5% 1/6W 3.
RD-96T1J3K60 3.6KOHM 5% 1/6W 3
RD-96T1J1K50 1.5KOHM 5% 1/6W 3
RD-96T1J1K80 1.8KOHM 5% 1/6W 3
RD-96T1J2K40 2.4KOHM 5% 1/6W 3
RD-96T1J5K60 5.6KOHM 5% 1/6W 3
RD-96T1J10K0 10KOHM 5% 1/6W 3.
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RSD02T3J100R 100OHM 5% 2W 12.0
RD-96T1J330R 330OHM 5% 1/6W 3.
RD-96T1J1K50 1.5KOHM 5% 1/6W 3
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J10K0 10KOHM 5% 1/6W 3.
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J75R0 75OHM 5% 1/6W 3.2
RD-96T1J68R0 68OHM 5% 1/6W 3.2
RDM92T1J1K20 1.2KOHM 5% 1/2W 6
RD-96T1J1K20 1.2KOHM 5% 1/6W 3
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J75R0 75OHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RDM92T1J1R50 1.5OHM 5% 1/2W 6.
RD-96T1J75R0 75OHM 5% 1/6W 3.2
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J2K70 2.7KOHM 5% 1/6W 3
RDM92T1J240R 240OHM 5% 1/2W 6.
RDM92T1J5R60 5.6OHM 5% 1/2W 6.
RD-96T1J10K0 10KOHM 5% 1/6W 3.
RN-96T1F47K0 47KOHM 1% 1/6W 3.
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RN-01T3J3R00 3OHM 5% 1W 12.0X4
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
RN-01T3J3R00 3OHM 5% 1W 12.0X4
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J24K0 24KOHM 5% 1/6W 3.
RN-96T1F2K00 2KOHM 1% 1/6W 3.2
RN-96T1F30K0 30KOHM 1% 1/6W 3.

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

JACK

RESISTOR

- 26 -

Pos. n˚ Peça n˚ Descrição da Peça

R320
R321
R322
R323
R324
R325
R326
R328
R340
R341
R403
R404
R405
R407
R408
R409
R410
R411
R412
R415
R417
R433
R435
R438
R440
R448
R506
R507
R509
R510
R511
R512
R515
R516
R518
R519
R521
R528
R534
R535
R536
R537
R538
R539
R540
R543
R545
R547
R548
R549
R550
R551
R552
R553

0RD1001F609
0RD0561A609
0RD1501F609
0RD2702F609
0RD1000F609
0RS2701H609
0RD1501A609
0RN4702F409
0RD3000F609
0RD1000F609
0RD5600A609
0RP0050H709
0RX3300K618
0RD0332A609
0RD6801F609
0RS2002H609
0RS5602H609
0RS1001H609
0RD7501A609
0RD1002F609
0RD5103F609
0RS1801K619
0RS2700K607
0RS0221K619

0RMZVBK002D

0RS0221K619
0RD1001F609
0RD1001F609
0RD1000F609
0RD1000F609
0RD3301F609
0RD3301F609
0RD1000F609
0RD1000F609
0RD1000F609
0RD1000F609
0RD1000F609
0RD4701F609
0RD1504F609
0RD2402F609
0RD1801F609
0RD1001F609
0RD1803F609
0RD1003F609
0RD1000F609
0RD1000F609
0RD0752F609
0RD1203F609
0RD2200F609
0RD2201F609
0RD1000F609
0RD1000F609
0RD1000F609
0RD1000F609

RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RDM92T1J5R60 5.6OHM 5% 1/2W 6.
RD-96T1J1K50 1.5KOHM 5% 1/6W 3
RD-96T1J27K0 27KOHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RS-92T1J2K70 2.7KOHM 5% 1/2W 9
RDM92T1J1K50 1.5KOHM 5% 1/2W 6
RN-96T1F47K0 47KOHM 1% 1/6W 3.
RD-96T1J300R 300OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RDM92T1J560R 560OHM 5% 1/2W 6.
SPF92T1KR050 0.05OHM 10% 1/2W
S M L02R0J330R 330OHM 5% 2W 12
RDM92T1J33R0 33OHM 5% 1/2W 6.5
RD-96T1J6K80 6.8KOHM 5% 1/6W 3
RS-92T1J20K0 20KOHM 5% 1/2W 9.
RS-92T1J56K0 56KOHM 5% 1/2W 9.
RS-92T1J1K00 1KOHM 5% 1/2W 9.0
RDM92T1J7K50 7.5KOHM 5% 1/2W 6
RD-96T1J10K0 10KOHM 5% 1/6W 3.
RD-96T1J510K 510KOHM 5% 1/6W 3
SMR02R1J1K8R 1.8KOHM 5% 2W 8.6
RSD02T3J270R 270OHM 5% 2W 12.0
SML02R0J2R20 2.2OHM 5% 2W 8.6X
RSR05V-J15K0 15KOHM 5% 5W 14X9
SML02R0J2R20 2.2OHM 5% 2W 8.6X
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J3K30 3.3KOHM 5% 1/6W 3
RD-96T1J3K30 3.3KOHM 5% 1/6W 3
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
CR1/8TB1M5J 1.5MOHM 5% 1/8W 3.
RD-96T1J24K0 24KOHM 5% 1/6W 3.
RD-96T1J1K80 1.8KOHM 5% 1/6W 3
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J180K 180KOHM 5% 1/6W 3
RD-96T1J100K 100KOHM 5% 1/6W 3
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J75R0 75OHM 5% 1/6W 3.2
RD-96T1J120K 120KOHM 5% 1/6W 3
RD-96T1J220R 220OHM 5% 1/6W 3.
RD-96T1J2K20 2.2KOHM 5% 1/6W 3
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.

Pos. n˚ Peça n˚ Descrição da Peça

R554
R555
R556
R557
R558
R562
R563
R566
R567
R568
R569
R572
R576
R577
R580
R581
R582
R583
R584
R585
R590
R591
R592
R595
R606
R608
R611
R612
R613
R616
R617
R618
R619
R801
R811
R812
R813
R814
R815
R816
R817
R819
R820
R821
R822
R823
R824
R825
R826
R829
R830
R831
R832
R834

0RD1501F609
0RD6800F609
0RN3902F409
0RD1202F609
0RD1001F609
0RD1000F609
0RD1501A609
0RN4701F409
0RN4701F409
0RD0912F609
0RD1001F609
0RD1000F609
0RD0912F609
0RD0912F609
0RD4701F609
0RD4701F609
0RD4702F609
0RD4702F609
0RD0101F609
0RD0101F609
0RD1000F609
0RD1000F609
0RD1000F609
0RD6800F609
0RD8202F609
0RD4702F609
0RD1202F609
0RD8202F609
0RD4702F609
0RD3303F609
0RD1000F609
0RD4702F609
0RD3003F609
0RN2702F409
0RD1002F609
0RD4701F609
0RD1001F609
0RD4701F609
0RD4702F609
0RD4701F609
0RD4701F609
0RP0050H709
0RD1000F609
0RD4701F609

0RP0020J809

0RP0020J809
0RD2701F609
0RD1001F609
0RD0472F609
0RP0050H709
0RN1803F409
0RN6202F409
0RD3902F609
0RN4701F409

RD-96T1J1K50 1.5KOHM 5% 1/6W 3
RD-96T1J680R 680OHM 5% 1/6W 3.
RN-96T1F39K0 39KOHM 1% 1/6W 3.
RD-96T1J12K0 12KOHM 5% 1/6W 3.
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J100R 100OHM 5% 1/6W 3.
RDM92T1J1K50 1.5KOHM 5% 1/2W 6
RN-96T1F4K70 4.7KOHM 1% 1/6W 3
RN-96T1F4K70 4.7KOHM 1% 1/6W 3
RD-96T1J91R0 91OHM 5% 1/6W 3.2
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J91R0 91OHM 5% 1/6W 3.2
RD-96T1J91R0 91OHM 5% 1/6W 3.2
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J1R00 1OHM 5% 1/6W 3.2X
RD-96T1J1R00 1OHM 5% 1/6W 3.2X
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J680R 680OHM 5% 1/6W 3.
RD-96T1J82K0 82KOHM 5% 1/6W 3.
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J12K0 12KOHM 5% 1/6W 3.
RD-96T1J82K0 82KOHM 5% 1/6W 3.
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J330K 330KOHM 5% 1/6W 3
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J300K 300KOHM 5% 1/6W 3
RN-96T1F27K0 27KOHM 1% 1/6W 3.
RD-96T1J10K0 10KOHM 5% 1/6W 3.
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
RD-96T1J47K0 47KOHM 5% 1/6W 3.
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
SPF92T1KR050 0.05OHM 10% 1/2W
RD-96T1J100R 100OHM 5% 1/6W 3.
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
SPF01T1MR020 0.02OHM 20% 1W 6.
SPF01T1MR020 0.02OHM 20% 1W 6.
RD-96T1J2K70 2.7KOHM 5% 1/6W 3
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J47R0 47OHM 5% 1/6W 3.2
SPF92T1KR050 0.05OHM 10% 1/2W
RN-96T1F180K 180KOHM 1% 1/6W 3
RN-96T1F62K0 62KOHM 1% 1/6W 3.
RD-96T1J39K0 39KOHM 5% 1/6W 3.
RN-96T1F4K70 4.7KOHM 1% 1/6W 3

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

- 27 -

Pos. n˚ Peça n˚ Descrição da Peça

R835
R836
R837
R838
R841
R842
R843
R844
R845
R847
R848
R849
R850
R851
R852
R853
R858
R859
R860
R861
R881
R882
R883
R885
R886
R887
R888
R889
R890
R891
R893
R901
R902
R903
R906
R907
R908
R909
R910
R911
R912
R920
R925

SG201
SG901
SG902
SG903
SG904
SG911
SG912

0RKZVTA001C

0RD1001F609
0RD5601F609
0RD2200A609
0RF0201K607
0RD2201F609
0RD2203F609
0RD6801F609
0RD0471F609
0RD4300F609
0RX1003K618
0RX1003K618
0RD4701F609
0RD8202F609
0RD1003F609
0RX0101K618

0RKZVTA001K

0RD1002A609
0RF0201K607
0RD3901F609
0RD2203A609
0RD1803A609
0RD1803A609
0RD1001F609
0RS0101H609
0RD1000A609
0RD1501F609
0RD4700F609
0RD3901F609
0RD9100F609
0RD2201F609
0RD2200F609
0RD2200F609
0RD2200F609
0RD1201A609
0RD1201A609
0RD1201A609
0RS2201H609
0RS2201H609
0RS2201H609
0RD2204A609
0RD4703A609
0RD2200F609

6918VAX002E

165-004A
165-004A

165-004A
6918VAX002H
6918VAX002E
6918VAX002E

RN-92T1J8M20 8.2MOHM 5% 1/2W 9
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RD-96T1J5K60 5.6KOHM 5% 1/6W 3
RDM92T1J220R 220OHM 5% 1/2W 6.
FNS02T3J2R00 2OHM 5% 2W 12.0X4
RD-96T1J2K20 2.2KOHM 5% 1/6W 3
RD-96T1J220K 220KOHM 5% 1/6W 3
RD-96T1J6K80 6.8KOHM 5% 1/6W 3
RD-96T1J4R70 4.7OHM 5% 1/6W 3.
RD-96T1J430R 430OHM 5% 1/6W 3.
S M L02R0J100K 100KOHM 5% 2W 1
S M L02R0J100K 100KOHM 5% 2W 1
RD-96T1J4K70 4.7KOHM 5% 1/6W 3
RD-96T1J82K0 82KOHM 5% 1/6W 3.
RD-96T1J100K 100KOHM 5% 1/6W 3
S M L02R0J1R00 1OHM 5% 2W 12.0
RN-92T1J470K 470KOHM 5% 1/2W 9
RDM92T1J10K0 10KOHM 5% 1/2W 6.
FNS02T3J2R00 2OHM 5% 2W 12.0X4
RD-96T1J3K90 3.9KOHM 5% 1/6W 3
RDM92T1J220K 220KOHM 5% 1/2W 6
RDM92T1J180K 180KOHM 5% 1/2W 6
RDM92T1J180K 180KOHM 5% 1/2W 6
RD-96T1J1K00 1KOHM 5% 1/6W 3.2
RS-92T1J1R00 1OHM 5% 1/2W 9.0X
RDM92T1J100R 100OHM 5% 1/2W 6.
RD-96T1J1K50 1.5KOHM 5% 1/6W 3
RD-96T1J470R 470OHM 5% 1/6W 3.
RD-96T1J3K90 3.9KOHM 5% 1/6W 3
RD-96T1J910R 910OHM 5% 1/6W 3.
RD-96T1J2K20 2.2KOHM 5% 1/6W 3
RD-96T1J220R 220OHM 5% 1/6W 3.
RD-96T1J220R 220OHM 5% 1/6W 3.
RD-96T1J220R 220OHM 5% 1/6W 3.
RDM92T1J1K20 1.2KOHM 5% 1/2W 6
RDM92T1J1K20 1.2KOHM 5% 1/2W 6
RDM92T1J1K20 1.2KOHM 5% 1/2W 6
RSD92T1J2K20 2.2KOHM 5% 1/2W 6
RSD92T1J2K20 2.2KOHM 5% 1/2W 6
RSD92T1J2K20 2.2KOHM 5% 1/2W 6
RDM92T1J2M20 2.2MOHM 5% 1/2W 6
RDM92T1J470K 470KOHM 5% 1/2W 6
RD-96T1J220R 220OHM 5% 1/6W 3.

Spark Gap,WSP-351M
Spark Gap,152F-L3N/S-23
Spark Gap,152F-L3N/S-23
Spark Gap,152F-L3N/S-23
Spark Gap,WSP-122N
Spark Gap,WSP-351M
Spark Gap,WSP-351M

Pos. n˚ Peça n˚ Descrição da Peça

SG913

SW1101
SW1102
SW1103
SW1104
SW1105
SW1106
SW1111

FB401
FB833
FB844
FB845
FB846
T1111
T803
X01
Z101
Z102

B1
F1111
HIC201
IC01
“
PA1101
R855
R880
RL801
RL802
SK901
TH301
TH801
TU101
VD1111

A1
A1
A2
A2

6918VAX002E

140-315A
140-315A
140-315A
140-315A
140-315A
140-315A

6600VM2002A

125-022K
125-022K
125-022K
125-022K
125-022K

6200JB8012T

150-F06T
156-A01Z

6200QL3003K

166-A01X

MAY30022705
0FS4001B51D
68719SMJ14C
SAA30124603
692792039AM

6712000011B

163-048A

163-048A
6920VB1001K
6920VB1001K
6620VBC003A

6322A90004A

163-058D
6700NFNS11F

164-003G

38289U0026D

38289U0026F
6710V00149E
6710V00149F

Spark Gap,WSP-351M

Switch,Tact THVH472GBC
Switch,Tact THVH472GBC
Switch,Tact THVH472GBC
Switch,Tact THVH472GBC
Switch,Tact THVH472GBC
Switch,Tact THVH472GBC
Switch,Push Butto SDKEA3012A

Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Bead 125-022K 20OHM
Filter,Line Noise 6200JB8012T
Filter,Line Noise 150-F06T 20MH
Crystal,HC-49/U 24.576MHZ
Filter,Saw M3953M 45.75MHZ
Filter,Saw M9260M 45.75MHZ

Box,29FS4RL-LG. FOR LGEAZ
Fuse,Time Delay 0218 004. GLASS
PCB Assembly,Sub GAME PACK (NEW TYPE, AZ-CKD)
S/W,Firmware 4.13 3CE6
S/W,Firmware V3.13 DA10
Receiver Module,KSM-2013TE2A
Thermistor,NTC KL15L010 10OHM 15%
Thermistor,NTC KL15L010 10OHM 15%
Relay,ConTact JZC-36F-005-HL
Relay,ConTact JZC-36F-005-HL
Socket,CRT PCS030A 8P 15.24MM
Thermistor,NTC KC5B130L 300OHM 15%
Thermistor,PTC J503P83D070M290X 14OHM
Tuner,Analog TAEA-H101F
Varistor,TVR14621 620V 10%

Manual,USER CW62A
Manual,GAME MANUAL
Remote Controller,LGESY-LGEAZ CKD
Remote Controller,GAME TX FOR SY-AZ CKD

For Capacitor & Resistors,
the charactors at 2nd and 3rd
digit in the P/No. means as
follows;

CC, CX, CK, CN : Ceramic
CQ : Polyestor
CE : Electrolytic

RD : Carbon Film
RS : Metal Oxide Film
RN : Metal Film
RF : Fusible

ACCESSORIES

MISCELLANEOUS

FILTER & CRYSTAL

SPARK GAP

SWITCH

MAIN

SIDE A/V

LED+PREAMPDEFLECTION

POWER S/W CONTROL

Depto de Assistência Técnica
Av. D. Pedro I, W7777 - Distrito Industrial
Piracangagua II - Taubaté - SP - Brasil
Cx. Postal 324 - CEP 12.010-970
Tel. : [phone] Fax. : [phone]

July, 2006

Printed in KoreaP/NO : 38289S0054U

LG Electronics Inc.
