LG 28LW341C User Guide [de]

LED TV

LW34**

AAA

: Depending on model / Závisí na modelu / En función del modelo / Selon le modèle / Abhängig vom Modell / Ανάλογα με το

μοντέλο / In base al modello / Zależnie od modelu / Dependendo do modelo / В зависимости от модели / / Modele bağlı olarak değişkenlik gösterebilir / Залежно від моделі

www.lg.com

321

HDMI IN

USB IN

H/P OUT

ANTENNA/

CABLE IN

Satellite IN

USB IN

H/P OUT

Satellite IN

OPTICAL DIGITAL

AUDIO OUT

PCMCIA CARD SLOT

VIDEO/Y P

PRL/MONO AUDIO R

COMPONENT IN AV IN

VIDEO L/MONO AUDIO R

VIDEO AUDIO

VIDEO/Y P

PRL/MONO AUDIO R

AUDIO OUT

HDMI IN

VIDEO/Y P

L/MONO AUDIO R

HDMI-DVI IN

AUDIO OUT

RGB IN

VIDEO/Y P

L/MONO AUDIO R

RGB IN

VIDEO L/MONO AUDIO R

VIDEO AUDIO

DVI OUT

RGB OUT

24LW341C-ZA

24LW341C-ZP

28LW341C-ZA

28LW341C-ZP

556 384.3 140.6 343.1 53.1 3.7 3.5

641.5 430 175 395.8 57.6 4.95 4.7

BENUTZERHANDBUCH

Sicherheitshinweise und Referenzen

LED TV*

* LG LED TV verwendet LCD-Bildschirme mit

LED-Beleuchtung.

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf.

www.lg.com

Sicherheitshinweise

Bevor Sie das Produkt zum ersten Mal verwenden,

DEUTSCH

lesen Sie diese Sicherheitshinweise bitte aufmerksam durch.

WARNUNG

Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden Umgebungen auf:

• Unter direkter Sonneneinstrahlung

• In Bereichen mit hoher Luftfeuchtigkeit, wie z.B. einem

Badezimmer

• In der Nähe von Hitzequellen, wie z.B. Öfen und anderen hitzeerzeugenden Geräten

• In der Nähe von Küchenzeilen oder Befeuchtern, wo das Gerät leicht Dampf oder Öl ausgesetzt sein kann

• In Bereichen, die Regen oder Wind ausgesetzt sind

• In der Nähe von Behältern mit Wasser, wie z.B. Vasen

Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder Produktverformungen kommen.

Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten, die nicht geerdet sind.) Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines tödlichen Stromschlags.

Das Stromkabel muss vollständig in die Steckdose eingesteckt werden. Ist das Stromkabel nicht fest in die Steckdose eingesteckt, besteht Brandgefahr.

Das Stromkabel darf nicht mit heißen Gegenständen wie einem Heizkörper in Berührung kommen. Andernfalls bestehen Brandgefahr und die Gefahr von Stromschlägen.

Stellen Sie keinen schweren Gegenstand oder das Gerät selbst auf das Stromkabel. Andernfalls kann es zu Bränden und Stromschlägen kommen.

Schützen Sie das Gerät vor Staub. Es besteht Brandgefahr.

Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den Netzstecker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut zugänglich sein.

Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die Kontaktstifte nass oder verstaubt sind, trocknen Sie den Netzstecker vollständig ab, bzw. befreien Sie ihn von Staub. Feuchtigkeit erhöht die Gefahr eines tödlichen Stromschlags.

Platzieren Sie das Antennenkabel zwischen dem Innen- und Außenbereich des Gebäudes so, dass kein Regen hereinießen kann. Etwaiger Wassereintritt kann zu Schäden am Gerät und Stromschlag führen.

Falls das TV-Gerät an der Wand montiert wird, darf es nicht an den Strom- und Signalkabeln auf der Rückseite des TV-Gerätes aufgehängt werden. Anderenfalls besteht die Gefahr von Bränden oder Stromschlägen.

Schließen Sie nicht zu viele Elektrogeräte an einer einzelnen Steckdose an. Andernfalls kann es aufgrund von Überhitzung zu Bränden kommen.

Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht fallen.

Desiccant

Andernfalls können Verletzungen verursacht oder das Gerät beschädigt werden.

Bewahren Sie das Trockengranulat und die Vinyl-Verpackung außerhalb der Reichweite von Kindern auf. Trockengranulat ist bei Verschlucken gesundheitsschädlich. Falls es verschluckt wurde, Erbrechen herbeiführen und die Person ins nächste Krankenhaus bringen. Außerdem besteht Erstickungsgefahr durch die Vinyl-Verpackung. Bewahren Sie sie außerhalb der Reichweite von Kindern auf.

DEUTSCH

Es dürfen keine Metallgegenstände wie Münzen, Haarnadeln, Besteck oder Draht bzw. entzündliche Gegenstände wie Papier oder Streichhölzer in das Gerät gelangen. Achten Sie insbesondere auf Kinder. Es besteht die Gefahr von Stromschlag, Brand oder Verletzung. Wenn ein Gegenstand in das Gerät gelangt, ziehen Sie das Stromkabel, und wenden Sie sich an den Kundendienst.

Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit entzündlichen Stoen (Verdünnungsmittel oder Benzol) in Verbindung. Es besteht Stromschlag- und Brandgefahr.

Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder daran hochklettern. Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen hervorgerufen werden können.

Leere Batterien müssen sicher entsorgt werden, um zu verhindern, dass Kinder sie verschlucken. Wenn ein Kind eine Batterie verschluckt hat, sofort den Arzt aufsuchen.

Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Gegenstand (wie einer Gabel), während das Netzkabel mit der Steckdose verbunden ist. Berühren Sie das Netzkabel nicht, kurz nachdem Sie es mit der Steckdose verbunden haben. Es besteht die Gefahr eines tödlichen Stromschlags. (Abhängig vom Modell)

Bringen Sie keine entammbaren Stoe in die Nähe des Gerätes. Bei unsachgemäßem Umgang mit entammbaren Stoen besteht Explosionsgefahr.

Setzen Sie das Produkt keinen Schlägen und Stößen aus. Sorgen Sie dafür, dass keine Gegenstände auf das Gerät oder den Bildschirm fallen. Es besteht Verletzungsgefahr. Außerdem kann das Produkt beschädigt werden.

Berühren Sie das Produkt oder die Antenne nicht während eines Gewitters. Es besteht die Gefahr eines tödlichen Stromschlags.

Im Falle eines Gasaustritts berühren Sie keinesfalls die Steckdose. Önen Sie zum Lüften die Fenster. Durch Funken können ein Brand oder Verbrennungen hervorgerufen werden.

Sie dürfen das Gerät nicht eigenmächtig auseinanderbauen, reparieren oder verändern. Es besteht Stromschlag- und Brandgefahr. Wenden Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den Kundendienst.

DEUTSCH

Ziehen Sie in jedem der folgenden Fälle sofort den Netzstecker, und setzen Sie sich mit Ihrem Kundendienst vor Ort in Verbindung.

• Das Gerät wurde einer Erschütterung ausgesetzt

• Das Gerät wurde beschädigt

• Fremdkörper sind in das Gerät gelangt

• Vom Gerät sind Rauch oder ungewöhnliche Gerüche ausgegangen

Dies kann Brand oder Stromschlag verursachen.

Im Umgang mit dem Adapter ist Vorsicht geboten– vermeiden Sie externe Erschütterungen am Adapter. Externe Erschütterungen können zu Schäden am Adapter führen.

Stellen Sie sicher, dass das Netzkabel sicher mit dem Netzstecker des TVGeräts verbunden ist.

(Abhängig vom Modell)

Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für längere Zeit nicht verwendet wird. Wenn das Gerät eingestaubt ist, besteht Brandgefahr. Ein Verschleiß der Isolation kann zu Kriechverlust, Stromschlag oder Brand führen.

Achten Sie darauf, dass keine Flüssigkeit auf das Gerät spritzt oder tropft. Stellen Sie keine Gegenstände, die Flüssigkeiten enthalten (z.B. Vasen), auf dem Gerät ab.

Installieren Sie dieses Produkt nicht an Wänden, falls es dadurch Öl oder Ölnebel ausgesetzt werden könnte. Dies kann zu Schäden am Produkt führen oder das Produkt könnte sich lösen.

Wenn Wasser oder eine andere Substanz in das Produkt (z. B. Netzadapter, Netzkabel, TV-Gerät) eindringen, unterbrechen Sie zuerst die Stromzufuhr (Hauptsicherung), ziehen Sie anschließend das Netzkabel ab und kontaktieren Sie unverzüglich den Kundendienst. Andernfalls kann es zu einem Brand oder Stromschlag kommen.

VORSICHT

Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf.

Der Abstand zwischen einer Außenantenne und Stromleitungen muss groß genug sein, um eine Berührung der beiden zu verhindern, selbst wenn die Antenne herunterfällt. Andernfalls besteht die Gefahr von Stromschlägen.

Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten Oberächen auf. Vermeiden Sie außerdem Stellplätze, die vibrieren oder auf denen das Produkt keinen sicheren Halt hat. Andernfalls kann das Gerät herunter- oder umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden können.

Verwenden Sie nur autorisierte Netzadapter und Netzkabel, die von LG Electronics genehmigt wurden. Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder Produktverformungen kommen.

Nehmen Sie den Netzadapter und das Netzkabel nicht auseinander. Andernfalls kann es zu einem Brand oder Stromschlag kommen.

Wenn Sie das TV-Gerät auf einem Standfuß aufstellen, müssen Sie durch vorbeugende Maßnahmen ein Umkippen verhindern. Andernfalls kann das TV-Gerät umfallen, wodurch Verletzungen hervorgerufen werden können.

Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine VESA-Standardwandhalterung (optional) an der Rückseite des Gerätes. Wenn Sie das TV-Gerät mit der optionalen Wandhalterung montieren möchten, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden.

Verwenden Sie nur vom Hersteller empfohlenes Zubehör.

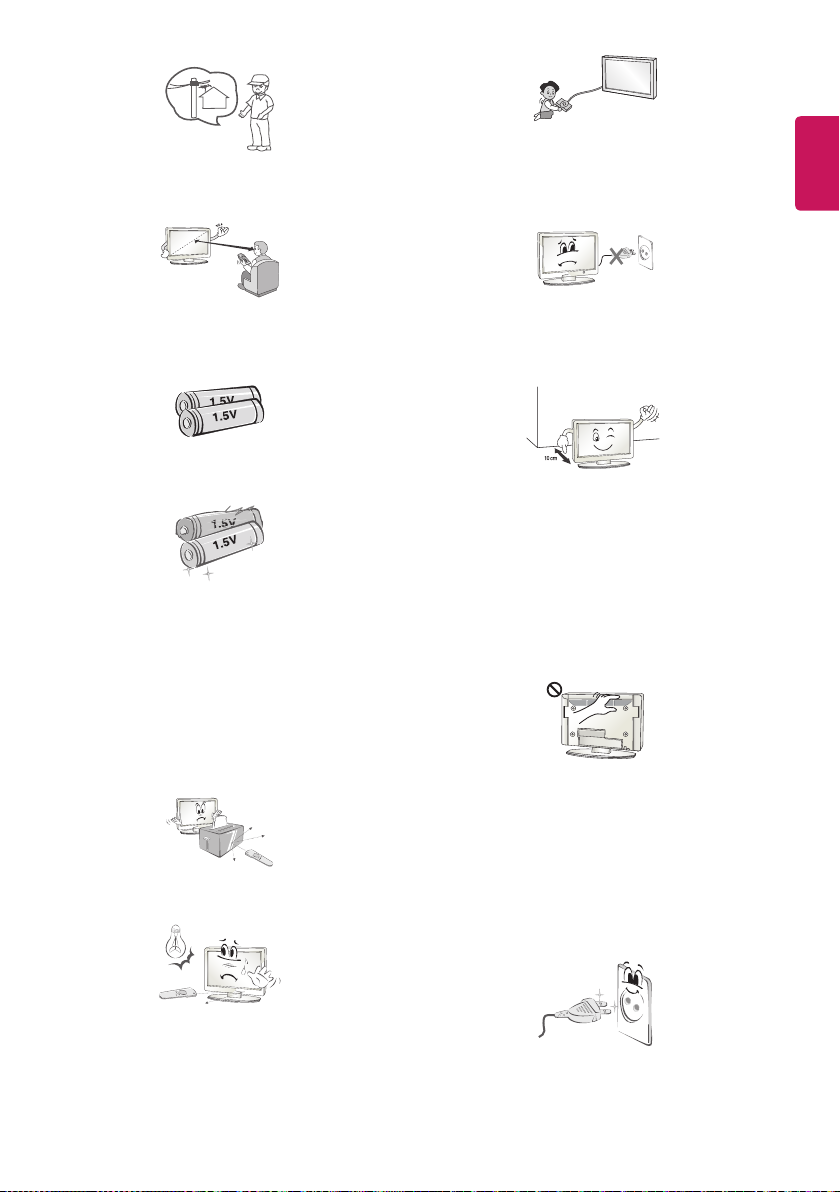

Konsultieren Sie bei der Installation der Antenne eine qualizierte Fachkraft. Andernfalls besteht Brandgefahr bzw. die Gefahr von Stromschlägen.

DEUTSCH

Achten Sie beim Anschluss von externen Geräten, wie z.B. Videospielkonsolen, darauf, dass die Anschlusskabel lang genug sind. Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden können.

Wir empfehlen einen Abstand vom Gerät, der mindestens dem 2- bis 7-Fachen der Bildschirmdiagonale entspricht. Das Fernsehen über einen langen Zeitraum hinweg kann zu Seheintrübung führen.

Verwenden Sie nur den angegebenen Batterietyp. Andernfalls könnte die Fernbedienung beschädigt werden.

Alte und neue Batterien dürfen nicht zusammen verwendet werden. Andernfalls könnten die Batterien überhitzen und auslaufen.

Batterien dürfen keiner extremen Hitze, etwa durch Sonneneinstrahlung, oenes Feuer oder Heizstrahler, ausgesetzt werden.

Laden Sie nicht wiederauadbare Batterien NICHT mit einem Ladegerät auf.

Es dürfen sich keine Gegenstände zwischen der Fernbedienung und dem Sensor benden.

Schalten Sie das Gerät niemals ein oder aus, indem Sie den Stecker aus der Steckdose ziehen. (Verwenden Sie das Stromkabel nicht als Ein- und Aus-Schalter.) Ein mechanischer Defekt oder Stromschlag können die Folge sein.

Folgen Sie den unten stehenden Installationsanweisungen, um ein Überhitzen des Gerätes zu verhindern.

• Der Abstand des Gerätes zur Wand sollte mindestens 10cm betragen.

• Montieren Sie das Gerät nur an Orten mit ausreichender Belüftung (d.h. weder in einem Regal oder Schrank).

• Stellen Sie es nicht auf Kissen oder Teppichen ab.

• Achten Sie darauf, dass die Belüftungsschlitze nicht durch eine

Tischdecke oder einen Vorhang verdeckt werden.

Andernfalls kann es zu einem Brand kommen.

Berühren Sie nicht die Lüftungsönungen, wenn das TV-Gerät über längere Zeit läuft, da die Lüftungsönungen heiß werden können. Dies hat keinen Einuss auf den Betrieb oder die Leistung des Produkts.

Überprüfen Sie das Kabel an Ihrem Gerät regelmäßig. Weist es Anzeichen von Beschädigung oder Abnutzung auf, trennen Sie das Stromkabel vom Netz, und verwenden Sie das Gerät nicht weiter. Lassen Sie das Kabel durch einen autorisierten Servicepartner ersetzen.

Das Signal von der Fernbedienung kann durch Sonnenlicht oder andere starke Lichteinstrahlung gestört werden. Verdunkeln Sie in diesem Fall den Raum.

Sorgen Sie dafür, dass die Kontaktstifte und die Steckdose frei von Staub sind. Es besteht Brandgefahr.

DEUTSCH

Schützen Sie das Netzkabel vor mechanischen Beschädigungen, wie z. B.Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder Drauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den Bereich, an dem das Kabel aus dem Gerät tritt.

Schalten Sie das Gerät aus, bevor Sie es bewegen. Ziehen Sie dann das Stromkabel, Antennenkabel und alle anderen Anschlusskabel. Andernfalls kann das TV-Gerät oder das Stromkabel beschädigt werden, wodurch es zu einem Brand oder Stromschlag kommen kann.

Üben Sie keinen starken Druck mit der Hand oder einem spitzen Gegenstand wie einem Nagel, Bleistift oder Kugelschreiber auf das Gerät aus. Verkratzen Sie das Gerät nicht.

Vermeiden Sie es, den Bildschirm zu berühren oder mit den Fingern längere Zeit auf den Bildschirm zu drücken. Dadurch kann es zu vorübergehenden Verzerrungseekten auf dem Bildschirm kommen.

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und reinigen Sie das Gerät mit einem weichen Tuch. Übermäßiger Druck kann Kratzer oder Verfärbungen verursachen. Benutzen Sie weder Sprühaschen noch nasse Tücher. Verwenden Sie vor allem keine Glasreiniger oder für Autos oder in der Industrie verwendete Reinigungsmittel, aggressive Mittel oder Wachs, Benzol, Alkohol usw. Diese Mittel können das Gerät und seinen Bildschirm beschädigen. Andernfalls kann es zu Bränden, Stromschlägen, Beschädigungen am Gerät (Verformung, Korrosion und Schäden) kommen.

Solange das Gerät an eine Wechselstrom-Steckdose angeschlossen ist, bleibt es auch dann mit der Wechselstromquelle verbunden, wenn Sie es mit dem Schalter ausschalten.

Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose. Wenn die Kabel im Inneren des Netzkabels vom Stecker getrennt werden, kann dies einen Brand verursachen.

Das Gerät ist schwer und sollte stets mit zwei Personen bewegt oder ausgepackt werden. Andernfalls kann es zu Verletzungen kommen.

Wenden Sie sich bei Problemen an einen qualizierten Kundendienstmitarbeiter. Bitte setzen Sie sich mit dem Kundendienst in Verbindung, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B. wenn das Stromkabel oder der Stecker defekt sind, wenn Flüssigkeit über das Gerät gegossen wurde oder Gegenstände in das Gerät gelangt sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, wenn das Gerät nicht ordnungsgemäß funktioniert oder wenn das Gerät fallen gelassen wurde.

Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem kurzen Flimmern kommen. Das ist normal und kein Fehler des Gerätes.

Dieser Bildschirm ist ein hoch entwickeltes Produkt, das über Millionen Pixel verfügt. Unter Umständen sind winzige schwarze Punkte und/oder bunte Punkte (rot, blau oder grün) von 1ppm Größe auf dem Bildschirm zu sehen. Dies deutet nicht auf eine Fehlfunktion hin und beeinträchtigt nicht die Leistung und Zuverlässigkeit des Gerätes. Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt.

Je nach Ihrer Betrachtungsposition (von rechts, links, oben, unten)

sind Helligkeit und Farben auf dem Bildschirm möglicherweise unterschiedlich. Diese Erscheinung ist auf die besonderen Eigenschaften des Bildschirms zurückzuführen. Es steht in keinem Zusammenhang mit der Leistung des Gerätes, und es handelt sich hierbei nicht um eine Fehlfunktion.

Durch das Anzeigen eines Standbilds über einen längeren Zeitraum kann das Bild einbrennen. Lassen Sie stehende Bilder daher nicht über einen längeren Zeitraum auf dem Bildschirm anzeigen.

Erzeugtes Geräusch

„Knacken“: Das beim Fernsehen oder Ausschalten des Gerätes zu hörende Knacken wird durch Wärmeschrumpfung von Kunststoen aufgrund von Temperatur und Feuchtigkeit verursacht. Dieses Geräusch ist normal bei Geräten, bei denen die thermische Verformung erforderlich ist. Stromkreisbrummen/Bildschirmsummen: Der Hochgeschwindigkeitsschaltkreis, der eine große Menge Strom für den Betrieb des Gerätes bereitstellt, gibt ein leises Geräusch ab. Dieses Geräusch ist je nach Gerät anders. Es hat keinen Einuss auf die Leistung und Zuverlässigkeit des Gerätes.

Verwenden Sie in der Nähe des Fernsehgeräts keine elektrischen Geräte mit hoher Spannung (z. B. elektrische Fliegenklatschen). Dies kann zu Fehlfunktionen führen.

Vorbereitung

HINWEIS

• Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

• Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden.

• Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.

• Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.

• Die im Lieferumfang enthaltenen Artikel sind modellabhängig.

• Änderungen an den Produktspezikationen oder am Inhalt

dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.

• Für eine optimale Verbindung sollte die Einfassung von HDMIKabeln und USB-Geräten höchstens 10mm dick und 18mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.

10 mm 18 mm

• Verwenden Sie ein zertiziertes Kabel mit HDMI-Logo.

• Bei der Verwendung eines nicht-zertizierten HDMI-Kabels

kommt es möglicherweise zu Darstellungsfehlern bzw. Verbindungsabbrüchen. Empfohlene Typen von HDMI-Kabeln:

- High-Speed-HDMI

®/TM

-Kabel (3 m oder kürzer)

- High-Speed-HDMI®/TM-Kabel mit Ethernet (3 m oder kürzer)

• Antennenisolator: Installationsanleitung (Abhängig vom Modell)

- Nutzen Sie dieses Produkt zur Installation des TV-Geräts an einem Ort, an dem zwischen dem TV-Gerät und der Masse des Antennensignals ein Spannungsunterschied besteht.

» Besteht zwischen dem TV-Gerät und der Masse des

Antennensignals ein Spannungsunterschied, kann sich der Antennenanschluss aufheizen und durch übermäßige Hitze einen Unfall verursachen.

- Sie können die Sicherheit beim Fernsehen verbessern, indem Sie die Spannung ezient von der Antenne des TV-Geräts trennen. Es wird empfohlen, den Isolator an der Wand anzubringen. Wenn er nicht an der Wand angebracht werden kann, befestigen Sie ihn am TV-Gerät. Entfernen Sie den Antennenisolator nach der Installation möglichst nicht wieder.

- Stellen Sie vor Beginn der Installation sicher, dass die Antenne des TV-Geräts angeschlossen ist.

1. Mit TV-Gerät verbinden.

Wand

ANTENNA/ CABLE IN

Kabel / Antenne

oder

Isolator

2. Mit Digitalempfänger verbinden.

- Verbinden Sie ein Ende des Isolators mit der Kabel-/ Antennenbuchse und das andere Ende mit dem TV-Gerät oder dem Digitalempfänger.

“Bei Geräten, die über die Steckdosenverbindung oder über andere Geräte mit der Schutzerdung der Gebäudeanschlüsse und gleichzeitig mit einem Kabelverteilersystem mit Koaxialkabel verbunden sind, besteht unter bestimmten Umständen Brandgefahr. Die Verbindung mit einem Kabelverteilersystem muss daher über ein Gerät mit elektrischer Isolierung unterhalb eines bestimmten Frequenzbereichs (galvanischer Isolator, siehe EN 60728-11) hergestellt werden.”

DEUTSCH

- Bei Verwendung des RF-Isolators kann es zu leichten

Einschränkungen der Signalempndlichkeit kommen.

VORSICHT

• Um die Sicherheit und Lebensdauer des Produkts sicherzustellen,

DEUTSCH

verwenden Sie keine Fälschungen.

• Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.

• Bei einigen Modellen bendet sich ein dünner Film auf dem Bildschirm, der nicht entfernt werden darf.

• Wenn Sie den Standfuß am Fernsehgerät anbringen, legen Sie den Bildschirm nach unten gerichtet auf einen Tisch oder eine andere ache Oberäche mit einer weichen Unterlage, um den Bildschirm vor Verkratzen zu schützen.

• Achten Sie darauf, dass die Schrauben ordnungsgemäß eingesetzt und fest angezogen sind. (Wenn sie nicht fest genug angezogen werden, besteht die Gefahr, dass das TV-Gerät nach der Installation nach vorne kippt.) Wenden Sie beim Festziehen der Schrauben keine Gewalt an, da sie dadurch möglicherweise beschädigt werden und sich nicht richtig befestigen lassen.

Anheben und bewegen des TV-Gerätes

Lesen Sie folgende Hinweise, bevor Sie das TV-Gerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen reibungslosen Transport unabhängig von Typ und Größe zu gewährleisten.

• Es wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren.

• Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben.

• Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen abgewendet ist, um Beschädigungen zu vermeiden.

Separat erhältlich

Separat zu erwerbende Artikel können zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird. Diese Artikel können Sie über Ihren Fachhändler beziehen. Diese Geräte sind nur mit bestimmten Modellen kompatibel. Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.

(Abhängig vom Modell)

LED-Uhr

LEC-003

AN-WF500

Dongle Wi-Fi / Bluetooth

• Halten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder am Lautsprechergrill fest.

• Große TV-Geräte sollten stets von mindestens 2Personen transportiert werden.

• Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt.

• Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.

• Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechts.

• Üben Sie keinen übermäßigen Druck auf den Gehäuserahmen aus, da dies zur Beschädigung des Bildschirms führen kann.

• Achten Sie beim Bewegen und Bedienen des TV-Geräts darauf, dass keine hervorstehenden Tasten beschädigt werden.

VORSICHT

• Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.

• Halten Sie das TV-Gerät beim Transport nicht an den Kabelhaltern fest, da diese brechen und Verletzungen sowie Beschädigungen am TV-Gerät verursachen können.

Verwenden der Taste

Montage auf einem Tisch

(Abhängig vom Modell) Sie können die TV-Funktionen verwenden, indem Sie die Taste drücken

oder bewegen.

HINWEIS

• Modelle der Serien LW30 verfügen über keine Joystick-Funktionen und besitzen nur eine Ein-/Ausschalttaste.

Kuppeltaste

oder

Joystick-Taste

Grundfunktionen

Einschalten (Drücken) Ausschalten (Gedrückt halten)

Lautstärkeregelung

1 Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die

aufrechte Position.

• Lassen Sie (mindestens) 10cm Platz zur Wand, um eine gute Belüftung zu gewährleisten.

10 cm

2 Schließen Sie das Stromkabel an eine Steckdose an.

VORSICHT

• Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen könnte.

10 cm

DEUTSCH

Programmauswahl

1 Wenn die Menütaste auf dem Bildschirm zu sehen ist, können Sie

durch Drücken und Halten der Taste das Menü verlassen.

Einstellen des Menüs

Drücken Sie bei eingeschaltetem TV-Gerät die Taste einmal. Sie können die Menüelemente anpassen, indem Sie die Tasten drücken oder bewegen.

Schaltet das Gerät aus. Blendet die Bildschirmmenüs aus und kehren zum TV-Bild

zurück. Ändert die Eingangsquelle. Önet das Einstellungsmenü.

Befestigung des TV-Geräts an einem Tisch

(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur

DEUTSCH

Verfügung.) Das TV-Gerät sollte so am Tisch befestigt werden, dass es nicht nach

vorne oder hinten gezogen werden kann, um Verletzungen oder Beschädigungen am Produkt zu verhindern.

Option A )

4 Schrauben (Nicht im Lieferumfang enthalten)

Standfuß

HINWEIS

• Schraube: M5 x L (*L: Tischplattenstärke + 8–10 mm) Z. B.: Tischplattenstärke: 15 mm, Schraube: M5 x L25

Option B )

Tisch

Verwenden des kensingtonsicherheitssystems

(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.)

• Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

Der Anschluss des Kensington-Sicherheitssystems bendet sich an der Rückseite des TV-Geräts. Weitere Informationen zur Installation und Verwendung nden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com. Schließen Sie das Kabel des Kensington-Sicherheitssystems am TV-Gerät und an einem Tisch an.

Befestigen des TV-Gerätes an einer Wand

(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.)

2 Schrauben zur Befestigung des Standfußes,

2 Unterlegscheiben zur Befestigung des Standfußes,

2 Muttern zur Befestigung des Standfußes

(Im Lieferumfang enthalten)

Standfuß

Tisch

1 Setzen Sie die Ringschrauben oder TV-Halterungen und Schrauben

an der Rückseite des TV-Gerätes ein, und befestigen Sie sie.

• Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind, entfernen Sie zunächst die Schrauben.

2 Montieren Sie die Wandhalterungen mit den Schrauben an der

Wand. Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des TV-Gerätes ab.

3 Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem

stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft.

VORSICHT

• Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen.

HINWEIS

• Verwenden Sie eine Haltevorrichtung oder einen Schrank, der stabil und groß genug ist, um das TV-Gerät sicher abzustützen.

• Halterungen, Seile und anderes Befestigungsmaterial gehören nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehör an Ihren Fachhändler.

Einstellen des Fernsehers für einen optimalen Blickwinkel

(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.)

Drehen Sie das TV-Gerät um 20 Grad nach links oder rechts, und stellen Sie den Blickwinkel optimal ein.

20˚20˚

VORSICHT

• Wenn Sie das Produkt auf den optimalen Winkel einstellen, sollten Sie darauf achten, dass Sie Ihre Finger nicht einklemmen.

- Das Einklemmen von Händen oder Fingern kann Verletzungen verursachen. Wenn das Gerät zu stark geneigt ist, kann es herunterfallen und beschädigt werden bzw. Verletzungen verursachen.

Verwenden Sie unbedingt Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Die Standardmaße der Wandmontagesätze können der folgenden Tabelle entnommen werden.

Separat zu beziehen (Wandmontagehalterung)

32LW30**

Modell

VESA (A x B) (mm) 200 x 200 300 x 300 Standardschraube M6 M6 Anzahl Schrauben 4 4 Wandmontagehal-

terung Modell 24LW34** 28LW34** VESA (A x B) (mm) 75 x 75 100 x 100 Standardschraube M4 X L10 M4 X L10 Anzahl Schrauben 4 4 Wandmontagehal-

terung

43LW31** 32/43LW34** 32/43LW54**

LSW240B MSW240

LSW140B LSW140B

49LW31** 49/55LW34* 49/55LW54**

LSW350B MSW240

DEUTSCH

Wandmontage

Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fußboden steht. Wenn Sie das TV-Gerät an anderen Baustoen befestigen möchten, fragen Sie zunächst bei einer qualizierten Fachkraft nach. LG empehlt, dass die Wandmontage von einem qualizierten Techniker durchgeführt wird. Es wird empfohlen, eine Wandmontagehalterung von LG zu verwenden. Die Wandhalterung von LG ist leicht zu bewegen und ermöglicht einen leichten Kabelanschluss. Falls Sie eine andere Wandmontagehalterung als die von LG verwenden, stellen Sie sicher, dass Ihr Gerät ordnungsgemäß an der Wand befestigt ist und genügend Abstand besteht, um externe Geräte anzuschließen. Installieren Sie die Wandhalterung erst, nachdem Sie alle Kabel angeschlossen haben.

10 cm

VORSICHT

• Entfernen Sie den Ständer, bevor Sie das TV-Gerät an einer Wandhalterung befestigen, indem Sie ihn in umgekehrter Reihenfolge, wie bei der Montage, abmontieren.

HINWEIS

• Verwenden Sie beim Anbringen der Wandmontagehalterung das beiliegende Klebeetikett. Das Klebeetikett schützt die Önung vor Staub- und Schmutzansammlungen. (Nur, wenn Folgendes im Lieferumfang enthalten ist)

Im Lieferumfang

enthalten

Klebeetikett

• Bei der Installation der Wandhalterung wird empfohlen, Staubansammlungen und das Eindringen von Insekten zu vermeiden, indem Sie das Loch für die Befestigung des Standfußes

DEUTSCH

mit dem Klebeband verschließen. (Abhängig vom Modell)

Loch für die Befestigung des Standfußes

• Die Länge der Schrauben an der Rückseitenoberäche darf maximal 8mm betragen. (Nur LW341C)

Unterlage für Wandmontage

So verwenden sie Dual Lock™

(Nur, wenn Folgendes im Lieferumfang enthalten ist) (Außer für 32LW30**) (Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur

Verfügung.) Befestigen Sie die Set-Top-Box am TV-Gerät, um sie bei Bedarf

verwenden zu können.

1 Entfernen Sie das Schutzpapier des Dual Lock™, und befestigen Sie es

wie dargestellt an TVGerät und Set-Top-Box.

Rückseite

Unterlage für Wandmontage

Rückseite

Standardschraube

: M4 x L10

Max. 8 mm

Dual Lock™

2 Befestigen Sie die Set-Top-Box mit Hilfe der Klettstreifen an dem

TV-G erät.

HINWEIS

• Vergewissern Sie sich, dass sich auf der Produktoberäche keine Fremdkörper benden, und bringen Sie den Dual Lock™ sorgfältig an.

• Lassen Sie den Dual Lock™ anschließend mindestens drei Tage lang trocknen, bevor Sie die Set-Top-Box am TV-Gerät anbringen.

Verbindungen (Benachrichtigungen)

Verbinden Sie mehrere externe Geräte mit dem TV-Gerät, und wechseln Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere Informationen zum Anschluss von externen Geräten entnehmen Sie bitte dem Handbuch des jeweiligen Gerätes.

Verfügbare externe Geräte sind: HD-Receiver, DVD-Player, Videorekorder, Audiosysteme, USB-Speichergeräte, PCs, Spielkonsolen und weitere externe Geräte.

HINWEIS

• Der Anschluss für externe Geräte kann von Modell zu Modell unterschiedlich sein.

• Verbinden Sie externe Geräte unabhängig von der Reihenfolge der Anschlüsse mit dem TV-Gerät.

• Wenn Sie eine Fernsehsendung über DVD-Player oder Videorekorder aufnehmen, vergewissern Sie sich, dass das TV-Gerät über das Eingangskabel für das TV-Signal mit dem DVD-Player oder Videorekorder verbunden ist. Weitere Informationen zu Aufnahmen entnehmen Sie bitte dem Handbuch des verbundenen Gerätes.

• Anweisungen zum Betrieb nden Sie im Handbuch des externen Gerätes.

• Wenn Sie eine Spielekonsole mit dem TV-Gerät verbinden, verwenden Sie das mit der Konsole mitgelieferte Kabel.

• Im PC-Modus kann es hinsichtlich Auösung, vertikalem Muster, Kontrast oder Helligkeit zu Rauschen kommen. Wenn Rauschen auftritt, stellen Sie den PC auf eine andere Auösung ein, ändern Sie die Bildwiederholrate, oder passen Sie Helligkeit und Kontrast im Menü „BILD“ an, bis das Bild optimal ist.

• Abhängig von der Grakkarte funktionieren im PC-Modus einige Auösungseinstellungen möglicherweise nicht ordnungsgemäß.

Antennenanschluss

Schließen Sie das TV-Gerät mit einem HF-Kabel (75Ω) an eine Wandantennenbuchse an.

• Bei Verwendung von mehr als 2 TV-Geräten verwenden Sie einen Signalsplitter.

• Ist das Bild schlecht, installieren Sie einen Signalverstärker, um die Bildqualität zu verbessern.

• Wenn die Bildqualität bei angeschlossener Antenne schlecht ist, richten Sie die Antenne richtig aus.

• Antennenkabel und Wandler sind nicht im Lieferumfang enthalten.

• Unterstützter DTV-Ton: MPEG, Dolby Digital, Dolby Digital Plus,

HE-AAC.

Anschluss für Satellitenschüssel

(Nur Satellitenmodelle) Schließen Sie das TV-Gerät mit einem Satelliten-HF-Kabel (75Ω) an

eine Satellitenschüssel oder an eine Satellitenbuchse an.

Netzsteckeranschluss

(Abhängig vom Modell)

VORSICHT

• Stellen Sie sicher, dass das TV-Gerät mit dem Netzteil verbunden ist, bevor Sie das Stromkabel des TV-Gerätes mit der Wandsteckdose verbinden.

Anschließen des CI-Moduls

(Abhängig vom Modell) Zeigen Sie verschlüsselte Dienste (Bezahldienste) im digitalen TV-

Modus an.

• Überprüfen Sie, ob das CI-Modul richtig herum in den PCMCIAKartensteckplatz gesteckt wurde. Falls das Modul nicht korrekt eingesetzt wurde, können TV-Gerät und PCMCIA-Kartensteckplatz beschädigt werden.

• Wenn das Fernsehgerät keine Videos oder Audio-Dateien abspielt, während es mit der CI+ CAM verbunden ist, wenden Sie sich an den Serviceanbieter für Terrestrik / Kabel / Satellit.

Einrichten des Lautsprecherausgangs

(Abhängig vom Modell)

EXTERNAL

SPEAKER OUT

oder

STEREO 8

VOLUME

CONTROL

Steueranschluss für Lautsprecherausgang

OBEN

UNTEN

GND

RECHTS

LINKS

GND

DEUTSCH

: Abhängig vom Modell

HINWEIS

(MHEG / SERVICE)

LAN

• Nur mit der 3-poligen 3,5-mm-Stereo-Buchse verwenden.

• Schließen Sie keine Kopfhörer oder Ohrhörer an den Port für

DEUTSCH

externe Lautsprecher an.

Funktionsweise des Lautstärke-Steueranschlusses

(Abhängig vom Modell)

• Kabelspezikation

GND / Oben / Unten

Jeder Up/Down-Stecker wird mit CPU GPIO auf 3,3 V eingestellt.

Die CPU nutz den Übergang von 3,3 V auf GND-Stufe für Lautstärkeregelung.

Netzwerkeinrichtung

Kabelgebundene Netzwerkverbindung

(Abhängig vom Modell) Dieser TV kann über den LAN-Anschluss mit einem Pro:Centric-Server

verbunden werden. Nach dem Herstellen der physischen Verbindung muss das TV-Gerät für die Netzwerkkommunikation eingerichtet werden. Verbinden Sie den LAN-Anschluss des Modems oder Routers von Pro:Centric-Server mit dem LAN-Anschluss des TV-Geräts.

oder

Breitbandmodem

Pro:Centric-Server

VORSICHT

• Schließen Sie an den LAN-Port kein modulares Telefonkabel an.

• Da mehrere Verbindungsmethoden möglich sind, sollten Sie

sich an die Spezikationen Ihres Telekommunikations- oder Internetdienstanbieters halten.

Router

Breitbandmodem

Pro:Centric-Server

Weitere Anschlüsse

Verbinden Sie Ihr Fernsehgerät mit externen Geräten. Um beste Bild- und Tonqualität zu erhalten, verbinden Sie das externe Gerät mit dem TV-Gerät mithilfe des HDMI-Kabels. Es wird kein separates Kabel mitgeliefert.

Fernbedienung

Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TV-Gerät bestimmungsgemäß.

Um die Batterien zu wechseln, önen Sie das Batteriefach, wechseln Sie die Batterien (1,5V, AAA), legen Sie die entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.

Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.

(Abhängig vom Modell)

1 1

- und -Enden

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.

Wählt Radio-, TV- und DTV-Programme.

Ruft den bevorzugten Untertitel im digitalen Modus auf.

Durch Drücken der AD-Taste wird die Audiobeschreibung

aktiviert. (Abhängig vom Modell)

Auswahl eines AV-Modus. (Abhängig vom Modell)

, Ändert die Bildgröße. (Abhängig vom

Modell)

(EINGANG) , CÄndert die Eingangsquelle.

(Abhängig vom Modell)

Ziffertasten Dienen zur Eingabe von Zahlen.

Zum Zugri auf die Liste der gespeicherten Programme.

Kehrt zurück zum vorherigen Programm.

Regelt die Lautstärke.

Zugri auf die Liste der Lieblingsprogramme.

Önet den Programmführer.

(STUMM) , Stellt den Ton aus. (Abhängig vom

Modell)

Navigation durch die gespeicherten Programme. Wechselt zum vorherigen oder nächsten Bildschirm.

Teletext-Tasten ( , ) Diese Tasten werden für Teletext verwendet.

(HOME) Önet das Home -Menü. (Abhängig vom Modell)

Anzeige von Informationen zum aktuellen Programm und

Bildschirm. (Abhängig vom Modell)

(Einstellungen) , Önet das Einstellungsmenü.

(Abhängig vom Modell)

Önet die Schnellmenüs.

Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen.

Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.

, Zurück zur vorherigen Ebene. (Abhängig vom

Modell)

Ausblenden der Bildschirmmenüs und Zurückkehren zum

TV-Bild.

Anzeige von Informationen zum aktuellen Programm und

Bildschirm. (Abhängig vom Modell)

Greift auf die mit HDMI-Kabel angeschlossenen AV-Geräte über HDMI-CEC zu. Önen des SIMPLINK-Menüs. (Abhängig vom Modell)

Beginnen Sie mit dem Aufnehmen, und lassen Sie das Aufnahmemenü anzeigen. (Abhängig vom Modell)

Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert. (Abhängig vom Modell)

Steuerungstasten ( Farbtasten Önen Sonderfunktionen in manchen Menüs.

(

: Rot, : Grün, : Gelb, : Blau)

) Steuert Medieninhalte.

DEUTSCH

(Abhängig vom Modell)

DEUTSCH

(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.

(Energiesparen) Passt die

Bildschirmhelligkeit an, um den Stromverbrauch zu senken.

Auswahl eines AV-Modus.

Ändert die Eingangsquelle.

Wählt Radio-, TV- und DTV-Programme.

Zifferntasten Zur Eingabe von Nummern.

Zum Zugri auf die Liste der gespeicherten Programme.

Kehrt zurück zum vorherigen Programm.

regelt die Lautstärke.

Zugri auf die Liste der Lieblingsprogramme.

Ändert die Bildgröße. Stellt den Ton aus.

Navigation durch die gespeicherten Programme.

PAGE Wechselt zum vorherigen oder nächsten Bildschirm.

Önet den Programmführer.

Zeigt das interaktive Hotelmenü an, oder entfernt es.

Anzeige von Informationen zum aktuellen Programm und

Bildschirm.

Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen.

Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.

Önen der Hauptmenüs.

(RÜCKTASTE) Zurück zur vorherigen Ebene.

Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.

Farbtasten Önen Sonderfunktionen in manchen Menüs. ( : Rot, : Grün, : Gelb, : Blau)

Teletext-Tasten ( , ) Diese Tasten werden für Teletext verwendet.

Ruft den bevorzugten Untertitel im digitalen Modus auf.

Steuerungstasten ( ) Steuert Medieninhalte.

Geräte über HDMI-CEC zu. Önen des SIMPLINK-Menüs.

aktiviert.

Greift auf die mit HDMI-Kabel angeschlossenen AV-

Önet die Schnellmenüs.

Durch Drücken der AD-Taste wird die Audiobeschreibung

Stellt die Weckfunktion ein. (Abhängig vom Modell)

Lizenzen

Fehlerbehebung

Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.

In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Die Begrie HDMI und HDMI High-Denition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

Dieses DivX Certied® Gerät wurde strengen Tests unterzogen, um zu gewährleisten, dass DivX®-Videos abgespielt werden können.

Um gekaufte DivX-Filme abzuspielen, registriere Dein Gerät zuerst unter vod.divx.com. Den Registrierungscode ndest Du im DivX VOD-Abschnitt im Einstellungsmenü Deines Geräts.

DivX Certied® für die Wiedergabe von DivX®-Videos bis zu 1080p HD, einschließlich Premium-Content.

DivX®, DivX Certied® und zugehörige Logos sind Warenzeichen von DivX, LLC und werden unter einer Lizenz verwendet.

Abgedeckt durch die DivX-Patente 7,295,673; 7,515,710; RE45,052 und andere, verfügbar unter [www.divx.com/patents].

Die Software-Version kann zur Leistungsoptimierung aktualisiert werden. Stellen Sie sicher, dass Ihre Geräte mit der LGE-Software kompatibel sind. Wenden Sie sich andernfalls an LGE und laden Sie die überarbeitete Software-Version nach den Vorgaben von LGE herunter.

Das TV-Gerät reagiert nicht auf die Fernbedienung.

• Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut.

• Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis bendet.

• Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß eingesetzt wurden ( auf , auf ).

Weder Bild noch Ton wird ausgegeben.

• Prüfen Sie, ob das Gerät eingeschaltet ist.

• Prüfen Sie, ob das Netzkabel in der Steckdose steckt.

• Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem

Sie andere Geräte einstecken.

Das TV-Gerät schaltet sich plötzlich ab.

• Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist möglicherweise unterbrochen.

• Prüfen Sie, ob die Funktionen Automat. Standby (Abhängig vom Modell) / Sleep Timer / Ausschaltzeit unter ZEIT aktiviert sind. (Abhängig vom Modell)

• Prüfen Sie, ob die Funktionen Autom. Ausschalten (Abhängig vom Modell) / Schlummerfunktion / Ausschalt-Timer unter Timer aktiviert sind. (Abhängig vom Modell)

• Wenn kein Signal besteht, obwohl das TV-Gerät eingeschaltet ist, schaltet sich das Gerät nach 15 Minuten automatisch ab.

Beim Anschließen an den PC (RGB/HDMI/DVI) wird entweder „Kein Signal“ oder „Ungültiges Format“ angezeigt.

• Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann erneut ein.

• Schließen Sie das RGB/HDMI-Kabel erneut an.

• Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.

DEUTSCH

Information: hinweis bezüglich open-sourcesoftware

Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-SourceLizenzen, der in diesem Produkt enthalten ist, können Sie unter http:// opensource.lge.com herunterladen.

Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LGElectronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LGElectronics: opensource@lge.com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.

Informationen zum Software-Download

• Diese Informationen betreen die Serie LW540S.

DEUTSCH

Sie können die SuperSign-Software und die Bedienungsanleitung des Fernsehgeräts auf der Website von LG Electronics herunterladen.

http://partner.lge.com

Software : SuperSign W_Lite_Server_vX.X.X_Setup.zip

SuperSign C_vX.X.X_Setup.zip SuperSign W_Editor_vX.X.X_Setup.zip SuperSign W_Player_vX.X.X_Setup.zip

Bedienungsanleitung : SuperSign W_Lite_Server_vX.X.X_Manual.zip

SuperSign C_vX.X.X_Manual.zip SuperSign W_Editor_vX.X.X_Manual.zip SuperSign W_Player_vX.X.X_Manual.zip

Technische Daten

CI-Modul (B x H x T) 100,0 mm x 55,0 mm x 5,0 mm

Betriebstemperatur 0 °C bis 40 °C

Umgebungsbedingungen

Betriebs-Luftfeuchtigkeit Unter 80 %

Temperatur bei Lagerung -20 °C bis 60 °C

Luftfeuchtigkeit bei Lagerung Unter 85 %

Netzadapter

32LW30**

Hersteller : Lien Chang

Modell : LCAP16B-E, LCAP25B

Hersteller : Honor

Modell : ADS-45FSN-19 19040GPG,

ADS-45SN-19-2 19040G

Eingang : AC 100 - 240 V ~ 50/60 Hz

Ausgang : DC 19 V

2,1 A

(Je nach Land)

Digital-TV Analog-TV

Satellit Terrestrisch Kabel Terrestrisch / Kabel

Fernsehnorm DVB-S/S2*

Kanalabdeckung (Frequenz) 950 ~ 2150 Mhz

Maximale Anzahl

speicherbarer Programme

Externe Antennenimpedanz 75 Ω

* Nur DVB-T2/C/S2 unterstützende Modelle.

6.000

DVB-T

DVB-T2*

VHF III : 174 ~ 230 Mhz

UHF IV : 470 ~ 606 Mhz

UHF V : 606 ~ 862 Mhz

S-Band II : 230 ~ 300 Mhz

S-Band III : 300 ~ 470 Mhz

1.500 (Nur LW341H, LW54**)

2.000 (Nur LW30**, LW31**, LW340*, LW341C )

DVB-C

46 ~ 862 Mhz 46 ~ 862 Mhz

PAL/SECAM B/G, D/K, I,

SECAM L

DEUTSCH

HDMI/DVI-DTV-unterstützter Modus

DEUTSCH

Auflösung

640 x 480

720 x 480

720 x 576 31,250 50,00

1280 x 720

1920 x 1080

Horizontale

Frequenz

(kHz)

31,46 31,50

31,469

31,50

37,50

44,96

28,125

33,75 33,72

56,250

67,50

67,432

27,00

26,973

33,75

33,716

RGB-PC-unterstützter Modus

(Nur LW31**, LW340*, LW341C, LW341H, LW540*)

Auösung

640 x 350 31,468 70,09

720 x 400 31,469 70,08

640 x 480 31,469 59,94

800 x 600 37,879 60,31

1024 x 768 48,363 60,00

1152 x 864 54,348 60,053

1360 x 768 47,712 60,015

1280 x 1024

(Nur FHD)

1920 x 1080

(Nur FHD)

Horizontale

Frequenz

63,981 60,020

66,587

(kHz)

67,50

Vertikale Frequenz

(Hz)

59,94 60,00

50,00 60,00 59,94

50,00 60,00 59,94 50,00 60,00 59,94 24,00

23,976

30,00

29,976

Vertikale Frequenz

(Hz)

59,934

60,00

HDMI/DVI-PC-unterstützter Modus

(Verwenden Sie HDMIIN1 für PC-Modus)

Auösung

640 x 350 31,468 70,09 720 x 400 31,469 70,08 640 x 480 31,469 59,94

800 x 600 37,879 60,31 1024 x 768 48,363 60,00 1152 x 864 54,348 60,053 1360 x 768 47,712 60,015

1280 x 1024

(Nur FHD)

1920 x 1080

(Nur FHD)

: Nur LW31**, LW340*, LW341H, LW54**

Horizontale

Frequenz

(kHz)

63,981 60,020

67,50 60,00

Vertikale Frequenz

(Hz)

Informationen zu KomponentenAnschlüssen

Komponenten-Anschlüsse am

Fernseher

Video-Ausgänge am DVD-Player

Signal Komponente

480i / 576i O 480p / 576p O 720p / 1080i O

1080p

Y P

Y B-Y R-Y

Y Cb Cr

Y Pb Pr

(Nur 50 Hz / 60 Hz)

: Nur LW31**, LW340*, LW341H, LW540*

Unterstützte Videoformate

(Nur LW341H, LW54**)

• Maximale Auösung: 1920x1080 bei 30p (nur Motion JPEG 640x480 bei 30p)

• .asf, .wmv [Video] MPEG-2, MPEG-4 Part 2, XViD, H.264/AVC, VC1(WMV3, WVC1), MP43 [Audio] WMA Standard, WMA9 (Pro), MP3, AAC, AC3, 3D WMV Single Stream

• .divx, .avi [Video] MPEG-2, MPEG-4 Part 2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC [Audio] HE-AAC, LPCM, ADPCM, MPEG- 1 Layer I, MPEG-1 Layer II, Dolby Digital, MPEG-1 Layer III (MP3)

• .ts, .trp, .tp, .mts, .m2ts [Video] H.264/AVC, MPEG-2, AVS, VC1 [Audio] MPEG-1 Layer I, MPEG-1 Layer II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, AAC, HE-AAC

• .vob [Video] MPEG-1, MPEG-2 [Audio] Dolby Digital, MPEG-1 Layer I, MPEG- 1 Layer II, DVD-LPCM

• .mp4, .m4v, .mov [Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XVID, H.264/AVC [Audio] AAC, MPEG-1 Layer III (MP3)

• .mkv [Video] MPEG-2, MPEG-4 Part2, XVID, H.264/AVC [Audio] HE-AAC, Dolby Digital, MPEG-1 Layer III (MP3), LPCM

• motion JPEG [Video] MJPEG [Audio] LPCM, ADPCM

• .mpg, .mpeg, .mpe [Video] MPEG-1, MPEG-2 [Audio] MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, LPCM

• .dat [Video] MPEG-1, MPEG-2 [Audio] MP2

• .v [Video] Sorenson H.263, H.264/AVC [Audio] MP3, AAC, HE-AAC

• .3gp, .3gp2 [Video] H.264/AVC, MPEG-4 Part2 [Audio] AAC, AMR(NB/WB)

(Nur LW30**, LW31**, LW340*, LW341C )

• Maximale Auösung : 1920x1080 bei 30p (nur Motion JPEG 640x480 bei 30p)

• .asf, .wmv [Video] MPEG-4 Part 2, XViD, H.264/AVC, VC1(WMV3, WVC1), MP43 [Audio] WMA Standard, WMA9 (Pro), MP3, AAC, AC3

• .divx, .avi [Video] MPEG-2, MPEG-4 Part 2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC [Audio] HE-AAC, LPCM, ADPCM, MPEG- 1 Layer I, MPEG-1 Layer II, Dolby Digital, MPEG-1 Layer III (MP3)

• .ts, .trp, .tp, .mts, .m2ts [Video] H.264/AVC, MPEG-2, H.265/HEVC [Audio] MPEG-1 Layer I, MPEG-1 Layer II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, AAC, HE-AAC

• .vob [Video] MPEG-1, MPEG-2 [Audio] Dolby Digital, MPEG-1 Layer I, MPEG- 1 Layer II, DVD-LPCM

• .mp4, .m4v, .mov [Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XVID, H.264/AVC [Audio] AAC, MPEG-1 Layer III (MP3)

• .mkv [Video] MPEG-2, MPEG-4 Part2, XVID, H.264/AVC [Audio] HE-AAC, Dolby Digital, MPEG-1 Layer III (MP3), LPCM

• motion JPEG [Video] MJPEG [Audio] LPCM, ADPCM

• .mpg, .mpeg, .mpe [Video] MPEG-1, MPEG-2 [Audio] MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, LPCM

• .dat [Video] MPEG-1, MPEG-2 [Audio] MP2

• .v [Video] Sorenson H.263, H.264/AVC [Audio] MP3, AAC, HE-AAC

• .3gp, .3gp2 [Video] H.264/AVC, MPEG-4 Part2 [Audio] AAC, AMR(NB/WB)

DEUTSCH

Unterstützte Audioformate

• Dateityp: mp3

DEUTSCH

[Bitrate] 32kbit/s – 320kbit/s [Abtastfrequenz] 16kHz bis 48kHz [Unterstützung] MPEG1, MPEG2, Layer2, Layer3

• Dateityp: AAC [Bitrate] Freies Format [Abtastfrequenz] 8kHz ~ 48kHz [Unterstützung] ADIF, ADTS

• Dateityp: M4A [Bitrate] Freies Format [Abtastfrequenz] 8 kHz ~ 48 kHz [Unterstützung] MPEG-4

• Dateityp : WMA [Bitrate] 128 Kbps ~ 320 Kbps [Abtastfrequenz] 8 kHz ~ 48 kHz [Unterstützung] WMA7, WMA8, WMA9 Standard

• Dateityp : WMA 10 Pro [Abtastfrequenz] ~ 768 Kbps [Kanal / Abtastfrequenz] M0 : bis 2-Kanal bei 48kHz (außer LBR-Modus), M1 : bis 5.1-Kanal bei 48kHz, M2: bis 5.1-Kanal bei 96kHz [Unterstützung] WMA 10 Pro

(Nur LW341H, LW54**)

• Dateityp : OGG [Bitrate] Freies Format [Abtastfrequenz] ~ 48 kHz [Unterstützung] OGG Vorbis

(Nur LW30**, LW31**, LW340*, LW341C )

• Dateityp : OGG [Bitrate] Freies Format [Abtastfrequenz] 8 kHz ~ 48 kHz [Unterstützung] OGG Vorbis

• Dateityp : WAV [Bitrate] 64 kbit/s ~ 1,5 Mbit/s [Abtastfrequenz] 8 kHz ~ 48 kHz [Unterstützung] LPCM [Bittiefe] 8 bit / 16 bit / 24 bit

Unterstützte Fotoformate

• Kategorie : 2D (jpeg, jpg, jpe) [Verfügbarer Dateityp] SOF0 : Baseline, SOF1 : Extend Sequential, SOF2 : Progressive [Bildgröße] Minimum : 64x64, Maximum (Normales Modell) : 15360(B)x8640 (H), Maximum (Progressive) : 1920 (B) x 1440 (H)

• Kategorie: BMP [Bildgröße] Minimum : 64x64, Maximum : 9600 x 6400

• Kategorie : PNG [Verfügbarer Dateityp] Interlace, Nicht-Interlace [Bildgröße] Minimum : 64 x 64, Maximum (Interlace) : 1200 x 800, Maximum (Nicht-Interlace) : 9600 x 6400

• Die Anzeige von Dateien im BMP- und PNG-Format dauert eventuell länger als die Anzeige im JPEG-Format.

• Atypische Foto- oder Bilddateien werden möglicherweise nicht angezeigt.

Modell- und Seriennummer des TV-Gerätes

benden sich auf der Rückseite Notieren Sie diese Angaben unten (für den

Fall einer Reparatur).

MODELL

SERIENNUMMER

IR-CODES

yDiese Funktion steht nicht bei allen Modellen zur Verfügung.

Code

(Hexa)

08 F0 39 SUBTITLE Fernbedienungstaste

91 AD Fernbedienungstaste

0B 10-19 Zahlentaste 0-9 Fernbedienungstaste 53 LIST Fernbedienungstaste 1A Q.VIEW Fernbedienungstaste 02

03 1E FAV Fernbedienungstaste AB GUIDE Fernbedienungstaste 09

20 21 T.OPT (T.Option) Fernbedienungstaste 43 45 Q.MENU Fernbedienungstaste AA 5B EXIT / EXIT 28 44 OK 40

41 07 06

Funktion HINWEIS

(EIN/AUS)

TV/RAD

RATIO / RATIO

/ RATIO

INPUT /

MUTE

/ PAGE /

PAG E

/ PAGE /

P PAGE

TEXT Fernbedienungstaste

SETTINGS /

INFO

/ INFO

BACK / BACK /

/ OK Fernbedienungstaste

/ Fernbedienungstaste

/ Fernbedienungstaste / /

Fernbedienungstaste (Ein/Aus) Fernbedienungstaste

Fernbedienungstaste

Fernbedienungstaste Fernbedienungstaste

Fernbedienungstaste

Fernbedienungstaste Fernbedienungstaste Fernbedienungstaste

Fernbedienungstaste Fernbedienungstaste

Code

(Hexa)

72 71 63 61

B0 BA

8E 8F 7E 95 30 AV MODE / 0C PORTAL Fernbedienungstaste E8 ALARM Fernbedienungstaste 7C BD

Funktion HINWEIS

ROT GRÜN GELB BLAU

►► ◄◄

ENERGY SAVING Fernbedienungstaste

(HOME)

REC/ Fernbedienungstaste

Fernbedienungstaste Fernbedienungstaste Fernbedienungstaste Fernbedienungstaste Fernbedienungstaste

Fernbedienungstaste

Fernbedienungstaste Fernbedienungstaste Fernbedienungstaste Fernbedienungstaste

AV MODE Fernbedienungstaste

Fernbedienungstaste

DEUTSCH

EINRICHTEN EXTERNER STEUERGERÄTE

DEUTSCH

RS-232C-Einstellung

• Ihr TV-Gerät kann von der Abbildung abweichen. Verbinden Sie die RS-232C (serielle Schnittstelle) mit einem externen Steuergerät (z. B. ein Computer oder ein A/V-Steuersystem), um die Gerätefunktionen extern zu steuern.

Verbinden Sie die serielle Schnittstelle des Steuergeräts mit der RS232C-Buchse auf der Rückseite des Geräts.

HINWEIS

• Die RS-232C-Anschlusskabel sind nicht im Lieferumfang des

Produkts enthalten.

RS-232C IN

(CONTROL & SERVICE)

Steckertyp: D-Sub 9-polig

1 5

Nr. Polbezeichnung

1 3,5 V

2 RXD (Empfangsdaten)

3 TXD (Sendedaten)

4 IR-Ausgang von TV

5 GND

6 Kein Anschluss

7 Kein Anschluss (5 V bei nur LW54*H verfügbar)

8 Kein Anschluss

9 Kein Anschluss (12 V bei nur LW54*H verfügbar)

(*nicht im Lieferumfang enthalten)

RS-232C-Kongurationen

7-adrige Konfigurationen

(Standard-RS-232C-Kabel)

PC TV

RXD

2 3

TXD

3 2

GND

5 5

DTR

4 6

DSR

6 4

RTS

7 8

CTS

8 7

D-Sub 9 D-Sub 9

3-adrige Konfigurationen

(nicht Standard)

PC TV

RXD

2 3

TXD

3 2

GND

5 5

DTR

4 6

DSR

6 4

RTS

7 7

CTS

8 8

D-Sub 9 D-Sub 9

Set ID

Set ID Nummer „Echtdatenzuordnung“.

1 Önen Sie die Hauptmenüs mit der Taste SETTINGS /

(HOME).

2 Drücken Sie die Navigationstasten, um zu OPTION zu scrollen und

drücken Sie OK.

3 Drücken Sie die Navigationstasten, um zur Set ID zu gelangen,

und drücken Sie OK.

4 Gehen Sie nach links oder rechts, um eine Set ID-Nummer

auszuwählen, und wählen Sie Schließen. Der Einstellungsbereich liegt zwischen 1 und 99.

5 Drücken Sie abschließend EXIT.

Kommunikationsparameter

• Baudrate : 9600 bps (UART)

• Datenlänge : 8 bits

• Parität : Keine

• Stopp-Bit : 1 bit

• Übertragungscode : ASCII code

• Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).

TXD

RXD

GND

DSR

DTR

CTS

RTS

TXD

RXD

GND

DTR

DSR

RTS

CTS

oder

Befehlsreferenzliste

(Abhängig vom Modell)

BEFEHL1 BEFEHL2

01. Ein/Aus

02. Format

03. BildschirmRuhezustand

04. Stummschaltung

05. Lautstärkeregelung

06. Kontrast

07. Helligkeit

08. Farbe

09. Farbton

10. Schärfe

11. OSD-Auswahl

12. Fernbedienungssperre

13. Balance k t 00 bis 64

14. Farbtemperatur

15. Energie sparen

16. Automatische Konfiguration

17. Equalizer j v (Siehe S. 7)

18. Tune-Befehl m a (Siehe S. 7)

19. Kanal hinzufügen/ überspringen

20. Taste m c (Siehe S. 8)

21. Einstellen der Hintergrundbeleuchtung

22. Eingangsauswahl

HINWEIS

• Während des USB-Betriebs, wie z. B. DivX oder EMF, können keine Befehle außer Power (ka) und Key (mc) ausgeführt werden und werden als NG behandelt.

k a k c

k d

k e

k f

k g k h k i k j k k k l

k m 00 bis 01

x u 00 bis 64

j q (Siehe S. 7)

j u 01

m b 00 bis 01

m g 00 bis 64

x b (Siehe S. 8)

DATEN

(Hexadezimal)

00 bis 01

(Siehe S. 4)

(Siehe S. 5)

00 bis 01

00 bis 64

00 bis 64 00 bis 64 00 bis 64 00 bis 64 00 bis 32 00 bis 01

DEUTSCH

Übertragungs-/Empfangsprotokoll

(Abhängig vom Modell)

DEUTSCH

Übertragung

[Befehl1][Befehl2][ ][Set ID][ ][Daten][Cr]

01. Ein/Aus (Befehl: k a) ► Für die Steuerung des Ein-/Ausschaltens des Geräts.

Übertragung

[k][a][ ][Set ID][ ][Daten][Cr]

Daten 00: Ausschalten 01: Einschalten

[Befehl 1] : Erster Befehl zur TV-Steuerung (j, k, m oder x) [Befehl 2] : Zweiter Befehl zur TV-Steuerung. [Set ID] : Sie können die Set ID einstellen, um die gewünschte Monitor-

ID im Optionsmenü zu wählen. Der Einstellungsbereich liegt zwischen 1 und 99. Wenn Sie als Set ID „0“ auswählen, wird jedes angeschlossene Gerät gesteuert. Die Set ID wird im Menü als Dezimalzahl (1 bis 99) und im Übertragungs-/ Empfangsprotokoll als Hexadezimalzahl (0 x 0 bis 0 x 63) angegeben.

[Daten] : Für die Übertragung von Befehlsdaten. „FF“ übertragen, um Befehlsstatus zu lesen.

[Cr] : Zeilenschaltung

ASCII-Code „0 x 0D“

[ ] : ASCII-Code „Leerschritt (0 x 20)“

OK Bestätigung

[Befehl2][ ][Set ID][ ][OK][Daten][x]

* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang normaler Daten

basierend auf diesem Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus benden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus benden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

[Befehl2][ ][Set ID][ ][NG][Daten][x]

* Das TV-Gerät sendet ACK (Bestätigung) beim Empfang

anormaler Daten von nicht brauchbaren Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.

Daten 00: Unzulässiger Code

Bestätigung

[a][ ][Set ID][ ][OK/NG][Daten][x]

► Für die Anzeige des Ein-/Ausschaltstatus.

Übertragung

[k][a][ ][Set ID][ ][FF][Cr]

Bestätigung

[a][ ][Set ID][ ][OK/NG][Daten][x]

* Wenn andere Funktionen „0 x FF“-Daten auf der Basis dieses Formats

übertragen, enthält die Bestätigungsdaten-Rückmeldung (Ack) Statusinformationen zu den einzelnen Funktionen.

* Beim Einschalten des TV-Geräts werden u.U. die Meldungen „OK

Ack.“ (OK Best.), „Error Ack.“ (Fehler Best.) oder andere Meldungen auf dem Bildschirm eingeblendet.

02. Format (Befehl: k c) (Abhängig vom Modell)

(Größe des Hauptbildes)

► Zur Einstellung des Bildformats. (Format des Hauptbildes) Das

Bildschirmformat kann auch über die Option „Format“ im Q.MENU oder im Menü BILD festgelegt werden.

Übertragung

[k][c][ ][Set ID][ ][Daten][Cr]

(Nur LW341H, LW54**)

Daten 01: Normalbildschirm (4:3) 02: Breitbild (16:9) 04: Zoom 06: Original

(Nur LW30**, LW31**, LW340*, LW341C )

Daten 01:Normalbildschirm (4:3) 02: Breitbild (16:9)

* Beachten Sie, dass das Modell nicht beide der Modi Vertikaler Zoom

und Zoom in alle Richtungen unterstützt.

07: 14:9 09: Just Scan 0B: Volle Breite 10 bis 1F: Kino- Zoom 1 bis 16

06: Original

Bestätigung

[c][ ][Set ID][ ][OK/NG][Daten][x]

* Über die PC-Eingabe wählen Sie das Format 16:9 oder 4:3 aus. * Im DTV/HDMI-Modus (1080i 50Hz/60Hz, 720p 50Hz/60Hz, 1080p

24Hz/30Hz/50Hz/60Hz), Component-Modus (720p, 1080i, 1080p 50Hz/60Hz) ist die Einstellung „Just Scan“ verfügbar.

* Die Option „Volle Breite“ wird nur für Digital, Analog und AV

unterstützt.

03. Bildschirm-Ruhezustand (Befehl: k d) ► Zur Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.

Übertragung

[k][d][ ][Set ID][ ][Daten][Cr]

Daten 00 : Bildschirm-Ruhezustand aus (Bild ein) Videoausgabe-

Ruhezustand aus 01: Bildschirm-Ruhezustand ein (Bild aus) 10: Videoausgabe-Ruhezustand ein

Bestätigung

[d][ ][Set ID][ ][OK/NG][Daten][x]

* Beim Stummschalten eines Videos wird das Bildschirmmenü (OSD)

eingeblendet. Beim Stummschalten des Bildschirms wird das OSDBildschirmmenü nicht eingeblendet.

04. Stummschaltung (Befehl: k e)

► Zur Aktivierung/Deaktivierung der Stummschaltung. Sie

können die Stummschaltung auch über die Taste MUTE der TVFernbedienung einstellen.

Übertragung

[k][e][ ][Set ID][ ][Daten][Cr]

Daten 00 : Stummschaltung ein (Lautstärke aus) 01 : Stummschaltung aus (Lautstärke ein)

Bestätigung

[e][ ][Set ID][ ][OK/NG][Daten][x]

05. Lautstärkeregelung (Befehl: k f ) ► Zur Regelung der Lautstärke. Sie können die Lautstärke auch über

die Lautstärke-Tasten der Fernbedienung einstellen.

Übertragung

[k][f][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64 * Siehe „Echtdatenzuordnung“.

Bestätigung

[f][ ][Set ID][ ][OK/NG][Daten][x]

06. Kontrast (Befehl: k g) ► Zur Einstellung des Bildkontrastes. Sie können den Kontrast auch

über das Menü BILD einstellen.

Übertragung

[k][g][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64 * Siehe „Echtdatenzuordnung“.

Bestätigung

[g][ ][Set ID][ ][OK/NG][Daten][x]

07. Helligkeit (Befehl: k h) ► Zur Einstellung der Bildhelligkeit. Sie können die Helligkeit auch

über das Menü BILD einstellen.

Übertragung

[k][h][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64 * Siehe „Echtdatenzuordnung“.

Bestätigung

[h][ ][Set ID][ ][OK/NG][Daten][x]

DEUTSCH

08. Farbe (Befehl: k i) ► Einstellung der Bildfarbe. Sie können die Farbe auch über das Menü

BILD einstellen.

DEUTSCH

Übertragung

[k][i][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64 * Siehe „Echtdatenzuordnung“.

Bestätigung

[i][ ][Set ID][ ][OK/NG][Daten][x]

09. Farbton (Befehl: k j) ► Zur Einstellung des Farbtons auf dem Bildschirm. Sie können den

Farbton auch über das Menü BILD einstellen.

Übertragung

[k][j][ ][Set ID][ ][Daten][Cr]

Daten rot: 00 bis grün: 64 * Siehe „Echtdatenzuordnung“.

Bestätigung

[j][ ][Set ID][ ][OK/NG][Daten][x]

10. Schär fe (Befehl: k k) ► Zur Einstellung der Schärfe auf dem Bildschirm. Sie können die

Schärfe auch über das Menü BILD einstellen.

Übertragung

[k][k][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 32 * Siehe „Echtdatenzuordnung“.

Bestätigung

[k][ ][Set ID][ ][OK/NG][Daten][x]

11. OSD-Auswahl (Befehl: k l) ► OSD (Bildschirmmenü) Ein/Aus bei Verwendung der

Fernbedienung.

Übertragung

[k][l][ ][Set ID][ ][Daten][Cr]

12. Fernbedienungssperre (Befehl: k m) ► Zum Sperren der Steuerelemente auf der Vorderseite des

Bildschirms und der Fernbedienung.

Übertragung

[k][m][ ][Set ID][ ][Daten][Cr]

Daten 00: Sperre Aus 01: Sperre Ein

Bestätigung

[m][ ][Set ID][ ][OK/NG][Daten][x]

* Falls keine Fernbedienung verwendet wird, sollte dieser Modus

eingestellt werden. Wenn die Netzstromversorgung aus-/ eingeschaltet wird, wird die Sperre für das externe Steuergerät aufgehoben.

* Wenn die Tastensperre im Standby-Modus aktiviert ist, lässt sich das

Gerät nicht über die Einschalttaste der IR-Fernbedienung und die lokalen Tasten einschalten.

13. Balance (Befehl: k t) ► Zur Einstellung der Balance. Sie können die Balance auch über das

Menü AUDIO einstellen.

Übertragung

[k][t][ ][Set ID][ ][Daten][Cr]

Daten Links : 00 bis Rechts : 64 * Siehe „Echtdatenzuordnung“.

Bestätigung

[t][ ][Set ID][ ][OK/NG][Daten][x]

14. Farbtemperatur (Befehl:x u) ► Zur Einstellung der Farbtemperatur. Sie können die Farbtemperatur

auch über das Menü BILD einstellen.

Übertragung

[x][u][ ][Set ID][ ][Daten][Cr]

Daten warm: 00 bis kühl: 64 * Siehe „Echtdatenzuordnung“.

Bestätigung

[u][ ][Set ID][ ][OK/NG][Daten][x]

Daten 00: OSD Aus 01: OSD Ein

Bestätigung

[l][ ][Set ID][ ][OK/NG][Daten][x]

15. Energie sparen (Befehl: j q) ► Zur ROTuzierung der Leistungsaufnahme des TV-Geräts. Sie können

die Funktion „Energie sparen“ auch im Menü BILD einstellen.

Übertragung

[j][q][ ][Set ID][ ][Daten][Cr]

Energiespar-

Modus

7 6 5 4 3 2 1 0

0 0 0 0

► „Auto“ (Automatisch) ist für Fernsehgeräte verfügbar, die den

„Intelligent Sensor“ (Intelligenter Sensor) unterstützen.

Bestätigung

[q][ ][Set ID][ ][OK/NG][Daten][x]

16. Automatische Konfiguration (Befehl: j u) (Nur RGB Modelle) ► Zur automatischen Anpassung der Bildposition und zum

Minimieren instabiler Bilder. Funktioniert nur im Modus RGB (PC).

Übertragung

[j][u][ ][Set ID][ ][Daten][Cr]

Daten 01: Zum TV

Bestätigung

[u][ ][Set ID][ ][OK/NG][Daten][x]

Niedriger

Strom

Niedriger

Strom

Niedriger

Strom

Niedriger

Strom

Niedriger

Strom

Niedriger

Strom

Stufe

0 0 0 0

0 0 0 1

0 0 1 0

0 0 1 1

0 1 0 1

0 1 0 0

Beschreibung

Aus

Minimum

Mittel

Maximum

Bildschirm aus

Automatisch

17. Equalizer (Befehl: j v) ► Zum Einstellen des Equalizers.

Übertragung

[j][v][ ][Set ID][ ][Daten][Cr]

MSB LSB

0 0 0 0 0 0 0 0

Frequenz

7 6 5 Frequenz 4 3 2 1 0 Schritt

0 0 0

0 0 1

0 1 0

0 1 1

1 0 0

Bestätigung

18. Tune-Befehl (Befehl: m a) ► Kanal mit folgender Nummer wählen.

Daten 00: Hochkanaldaten

Daten 01: Tiefkanaldaten Beisp. Nr. 47 -> 00 2F (2FH) Nr. 394 -> 01 8A (18AH), DTV-Nr. 0 -> Egal

Daten 02: [Antenne] 0 x 00: Analog-Haupt 0 x 10: DTV-Haupt 0 x 20: Radio

[Kreuzkabel] 0 x 80 : Analog-Haupt 0 x 90 : DTV-Haupt 0 x A0 : Radio

1. Frequenz

2. Frequenz

3. Frequenz

4. Frequenz

5. Frequenz

[v][ ][Set ID][ ][OK/NG][Daten][x]

Übertragung

[m][a][ ][Set ID][ ][Daten 00][ ][Daten 01][ ][Daten 02][Cr]

0 0 0 0 0

0 0 0 0 1

... ... ... ... ...

1 0 0 1 1

1 0 1 0 0

Daten

0 (Dezimal)

1 (Dezimal)

...

19 (Dezimal)

20 (Dezimal)

DEUTSCH

[Satellit] 0 x 40: DTV-Haupt 0 x 50 : Radio-Haupt

Kanaldatenbereich Min. : 00 Max. : 270F (0 bis 9999)

Bestätigung

DEUTSCH

[a][ ][Set ID][ ][OK/NG][Daten][x]

19. Kanal hinzufügen/überspringen (B efehl: m b) ► Zum Einstellen des Überspringen-Status für das aktuelle Programm.

Übertragung

[m][b][ ][Set ID][ ][Daten][Cr]

Daten 00: Überspringen 01: Hinzufügen

Bestätigung

[b][ ][Set ID][ ][OK/NG][Daten][x]

20. Taste (Befehl: m c) ► Für das Senden des IR-Fernbedienungs-Tastencodes.

Übertragung

[m][c][ ][Set ID][ ][Daten][Cr]

Daten IR-CODES

Bestätigung

[c][ ][Set ID][ ][OK/NG][Daten][x]

21. Einstellen der Hintergrundbeleuchtung (Befehl: m g) ► Zum Einstellen der Hintergrundbeleuchtung.

Übertragung

[m][g][ ][Set ID][ ][Daten][Cr]

22. Eingangsauswahl (Befehl: x b) ► Zur Auswahl der Eingangsquelle für das Hauptbild.

Übertragung

[x][b][ ][Set ID][ ][Daten][Cr]

Daten struktur

MSB LSB

0 0 0 0 0 0 0 0

Externer Eingang Eingangsnummer

Externer Eingang Daten

0 0 0 0 DTV

0 0 0 1 Analog

0 0 1 0 AV

0 1 0 0 Component

0 1 1 0 RGB

0 1 1 1

1 0 0 0

1 0 0 1

1 0 1 0

Eingangsnummer Daten

0 0 0 0

0 0 0 1

0 0 1 0

0 0 1 1

(Hauptbildeingang)

HDMI

Eingang1

Eingang2

Eingang3

Eingang4

Daten Min: 00 bis Max: 64

Bestätigung

[g][ ][Set ID][ ][OK/NG][Daten][x]

Bestätigung

[b][ ][Set ID][ ][OK/NG][Daten][x]

Echtdatenzuordnung

00 : Schritt 0

A : Schritt 10 (Set ID 10)

F : Schritt 15 (Set ID 15)

10 : Schritt 16 (Set ID 16)

64 : Schritt 100

6E : S chritt110

73 : Schritt 115 74 : Schritt 116

CF : Schritt199

FE : Schritt254 FF : Schritt255

DEUTSCH

LG 28LW341C User Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
