ПОДГОТОВКА К ПЕРВОМУ ВКЛЮЧЕНИЮ
АЛҒАШҚЫ ҚОСЫЛУҒА ДАЙЫНДЫҚ
ПІДГОТОВКА ДО ПЕРШОГО ВКЛЮЧЕННЯ
PREGĂTIREA PENTRU PRIMA PORNIRE
Read the: "Safety and Reference"
Прочитайте: "Руководство по технике безопасности"
Оқыңыз: "Қауіпсіздік пен анықтама"
Прочитайте: "Правила безпеки та довідкова інформація"
Citiţi: "Siguranța si referințe"
aba
X 4
(M4 X L10 )
Depending on country/ В зависимости от страны/ Елге байланысты/ Залежно від країни/ În funcţie de ţară
LED-телевизор*
* В LED-телевизоре LG установлен ЖК-дисплей со
светодиодной подсветкой.
Перед началом эксплуатации устройства
внимательно прочтите настоящее руководство
и сохраните его для будущего использования.
LJ480U
LK480U
CU Conformity Notice
(Eurasian Customs Union only)
*MFL69514103*
www.lg.com
P/NO : MFL69514103 (1709-REV05)
Авторское право ⓒ LG Electronics Inc., 2017. Все права защищены.
Правила по технике
безопасности
Прежде чем пользоваться устройством, внимательно прочитайте
эти инструкции по технике безопасности.
ПРЕДУПРЕЖДЕНИЕ!
.
Проигнорировав такое предупреждение, можно получить
серьезную травму. Возможен несчастный случай или
смертельный исход.
ВНИМАНИЕ!
.
Проигнорировав такое сообщение, можно получить легкую
травму или повредить устройство.
Меры предосторожности при установке
тройства
ус
ПРЕДУПРЕЖДЕНИЕ!
.
Держите устройство вдали от источников тепла, например,
электронагревателей.
►
Несоблюдение этого правила может привести к поражению
электрическим током, пожару, неправильной работе или
деформации устройства.
.
Держите влагопоглощающий упаковочный материал и
виниловую упаковку в месте, недоступном для детей.
►
Влагопоглощающий материал может нанести вред при
проглатывании. При попадании внутрь организма, следует
вызвать у пострадавшего рвоту и обратиться в ближайшее
медицинское учреждение. Кроме того, виниловая упаковка
может привести к удушению. Держите ее в недоступном для
детей месте.
.
Не кладите тяжелые предметы на устройство и не сидите на
нем.
►
Ес ли устройство вышло из строя или было повреждено при
падении, Вам может быть причинен вред. Не оставляйте
детей без присмотра вблизи устройства.
.
Не оставляйте кабель питания и сиг
►
О них можно споткнуться, что может привести к поражению
электрическим током, пожару, травме или повреждению
устройства.
.
Устройство должно быть установлено в чистом и сухом месте.
Пыль и влага могут привес ти к поражению электрическим
►
током, пожару и повреждению устройства.
.
При появлении необычных звуков, запаха дыма или других
посторонних запахов, выньте кабель питания из розетки и
обратитесь в сервисный центр.
Продолжение использования неисправного устройства
►
может привести к поражению электрическим током или
пожару.
.
Если вы уронили устройство или повредили его корпус,
выключите устройство и выньте кабель питания из розетки.
Продолжение использования неисправного устройства
►
может привести к поражению электрическим током или
пожару. Обратитесь в сервисный центр.
нальный кабель на проходе.
.
Не роняйте предметы на устройство и не подвергайте его
ударам. Не бросайте в экран дисплея игрушки или другие
предметы.
►
Это может нанести вам травмы, повлечь за собой проблемы
с устройством или повредить дисплей.
.
Не роняйте устройство с подключенными внешними
устройствами.
Нарушение этих инструкций может привести к
►
повреждениям или поломке устройства.
.
При подключении к устройству игровой при
расстояние, в 4 раза превышающее диагональ экрана.
►
Падение устройс тва может привести к повреждениям или
поломке.
.
Отображение статичного изображения в течение длительного
времени может привести к повреждению или к появлению
остаточного изображения. Чтобы продлить срок службы
устройства, используйт е экранную заставку на компьютере
(если ТВ подключен к ПК).
.
Отключайте электропитание, если устройство не используется.
Гарантия на данное устройство не распространяется, в случае
появления остаточного изображения и других подобных
проблемах.
.
Не устанавливайте это устройство на стену, где оно может быть
подвержено воздействию масла или пара.
Это может повредить устройство и привести к его падению.
►
ВНИМАНИЕ!
.
Убедитесь, что вентиляционные отверстия устройства не
заблокированы. Установите устройство в надлежащем месте
(на расстоянии более 100 мм от стены).
Ес ли устройство расположено слишком близко к стене, это
►
может привести к деформации устройства или пожару из-за
внутреннего перегрева.
.
Не блокируйте вентиляционные отверстия скатертью или
шторой.
►
Иначе устройс тво может деформироваться, или вызвать
пожар в результате внутреннего перегрева.
.
Во избежание падения устройства, устанавливайте его на
плоские и устойчивые поверхности.
Падение устройс тва может привести к поломке и нанесению
►
Вам травм.
.
Установите устройство в месте, где нет радиопомех.
Защищайте устройство от прямого солнечного света.
►
Возможно повреждение ус тройства.
Если изделие будет уст
рекомендуемым условиям, это может нанести серьезный
ущерб качеству изображения, сроку службы и внешнему
виду. Перед установкой проконсультируйтесь с LG или
квалифицированным специалистом. Это касается мест
скопления пыли и масляного тумана, мест применения
химических реактивов, мест с повышенной или пониженной
температурой, повышенной влажностью и мест, где изделие,
вероятно, будет оставаться включенным длительное время
(аэропорт или вокзал). Невыполнение данного требования
приведет к аннулированию гарантийных обязательств.
ановлено в месте, не соответс
ставки, соблюдайте
твующем
13
.
Не устанавливайте монитор в местах с плохой вентиляцией
(например: на книжную полку, в нишу, на подушку или на
ковре), а также на улице.
.
Кроме того, не устанавливайте монитор вблизи от источников
тепла, например, рядом с осветительным оборудованием.
Меры предосторожности при
использовании адаптера переменного
тока и электропитания
ПРЕДУПРЕЖДЕНИЕ!
.
При попадании в устройство (телевизор, монитор, кабель
питания или адаптер переменного тока) воды или любых
других посторонних веществ немедленно отключите кабель
питания и обратитесь в сервисный центр.
В противном случае, это может привести к пожару или
►
поражению электрическим током вследствие повреждения
устройства.
.
Не прикасайтесь к вилке питания и адаптеру переменного тока
мокрыми руками. Если штыри вилки влажные или покрыты
пылью, протрите их перед использованием.
►
В противном случае это может привести к пожару или
поражению электрическим током.
.
Убедитесь в том, что кабель питания вставлен в адаптер
переменного тока до конца.
►
Неплотное соединение может привести к пожару или
поражению электрическим током.
.
Убедитесь, что используемые кабели питания и адаптеры
переменного тока произведены или одобрены компанией LG
Electronics, Inc.
Использование неу твержденных продуктов может привести
►
к пожару или поражению электрическим током.
.
При отсоединении кабеля питания тяните за вилку. Не
перегибайте кабель питания с излишним усилием.
►
Повреждение к абеля может повлечь за собой поражение
электрическим током или пожар.
.
Старайтесь не наступать и не помещать тяжелые предметы
(электронные устройства, одежду и т.д.) на кабель питания или
адаптер переменного тока. Соблюдайте осторожность, чтобы
не повредить кабель питания или адаптер переменного тока
острыми предметами.
►
Поврежденные к абели питания могут привести к пожару
или поражению электрическим током.
.
Запрещается разбирать, ремонтировать или модифицировать
кабель питания или адаптер переменного тока.
►
Это может привести к пожару или поражению
электрическим током.
.
Розетка, к которой подключается ус
зазе
млена.
►
Иначе возможно поражение электрическим током или иная
травма.
.
Используйте только номинальное напряжение.
В противном случае, возможно повреждение ус тройства
►
или поражение электрическим током.
тройство, должна быть
.
Во время грозы отключайте кабель питания и сигнальный
кабель, т.к. они представляют высокую опасность.
►
Невыполнение данного условия может привести к
поражению электрическим током.
.
Не подключайте несколько удлинителей, электроприборы или
электронагреватели к одной розетке. Используйте удлинитель с
заземлением, предназначенный для работы с компьютером.
►
В результате перегрева может возникнуть пожар.
.
Не прикасайтесь к вилке мокрыми руками. Кроме того, если
шнур влажный или покрыт пылью, просушите вилку и сотрите
пыль.
Избыточная влага может привести к поражению
►
ческим током.
электри
.
Если вы не собираетесь пользоваться устройством в течение
длительного времени, отсоедините от него кабель питания.
Пыль может вызвать пожар, а в результате нарушения
►
изоляции может произойти поражение электрическим
током и пожар.
.
Плотно вставляйте кабель питания в разъем.
►
Ес ли кабель питания вставлен неплотно, может возникнуть
пожар.
.
Не вставляйте проводник (например, металлическую спицу) в
один конец кабеля питания, когда другой конец подсоединен
к розетке. Кроме того, не прикасайтесь к кабелю питания при
подключении в сеть.
Возможно поражение элек трическим током.
►
.
Вилка питания используется в качестве устройства отключения.
.
Убедитесь, что устройство установлено вблизи розетки, к
которой планируется подключение и, что доступ к розетке
остается свободным.
.
Если устрой
не отк
при выключении устройства.
.
Очищайте розетку, адаптер переменного тока и штыри вилки
питания от пыли и других загрязнений.
►
.
Не вынимайте вилку кабеля питания из розетки, если
устройство включено.
►
.
Используйте только тот кабель питания, который поставляется
в комплекте устройства. Если кабель питания не входит в
комплект поставки и Вы используете другой кабель питания,
убедитесь, что он сертифицирован согласно применимым
национальным стандартам. При любой неисправности кабеля
питания, обратитесь за заменой к изготовителю или в ближайший
авторизованный сервисный центр.
ство подключено к розетке переменного тока, оно
лючается от источника питания переменного тока, даже
ВНИМАНИЕ!
Это может привести к пожару.
Резкий перепад напряжения может повредить устройство.
Меры безопасности при перемещении
устройства
ПРЕДУПРЕЖДЕНИЕ!
.
Устройство должно быть выключено.
►
Возможно повреждение ус тройства или поражение
электрическим током.
.
Прежде чем перемещать устройство, отсоедините от него все
кабели.
►
Возможно повреждение ус тройства или поражение
электрическим током.
.

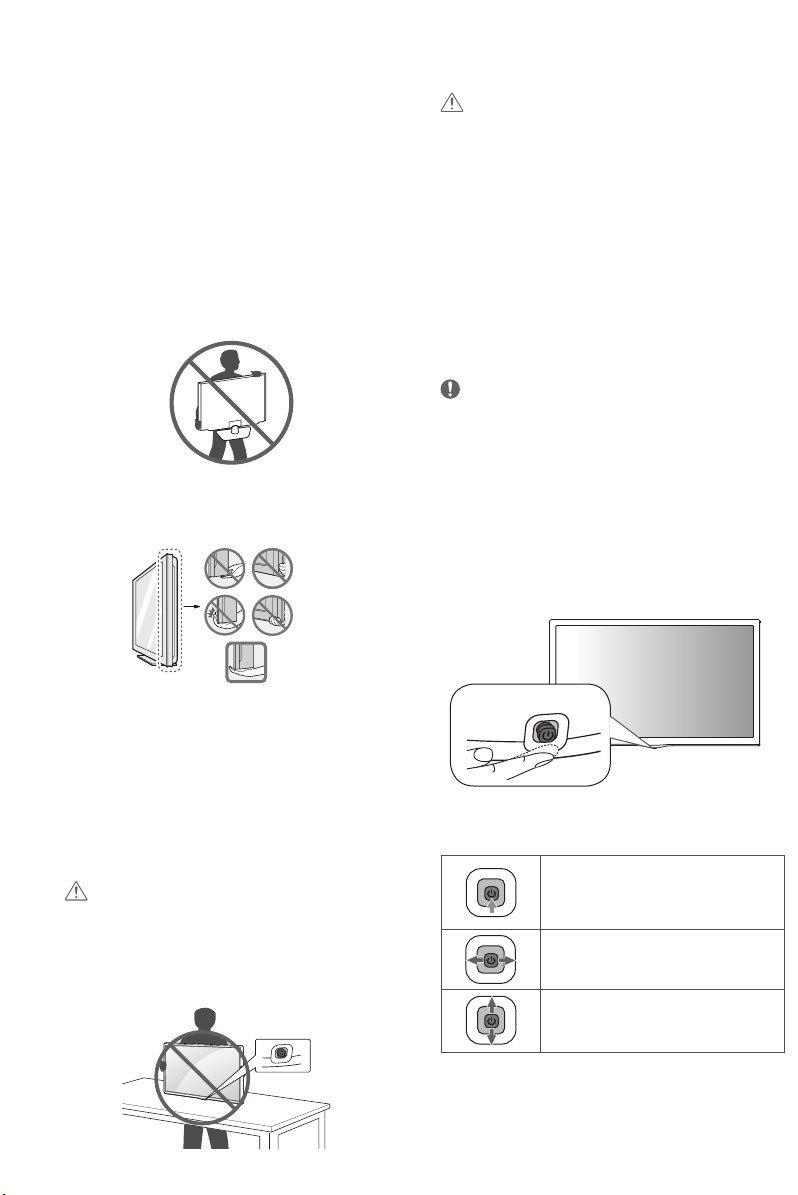

При перемещении устройства, держите его двумя руками
панелью вперед. Падение устройства может привести к
поражению электрическим током или возгоранию. Обратитесь
в сервисный центр для ремонта.
.
Убедитесь, что устройство выключено, отсоединено от
электрической розетки, и кабели отсоединены от него. Для
перемещения большого устройства может потребоваться
2 человека. Не давите на переднюю панель устройства и не
нагружайте ее.
ВНИМАНИЕ!
.
Во время перемещения не подвергайте устройство тряске и
ударам.
Возможно повреждение ус тройства или поражение
►
электрическим током.
.
Не выбрасывайте упаковку изделия, она может пригодится Вам
при переезде.
Меры безопасности при эксплуатации
устройства
ПРЕДУПРЕЖДЕНИЕ!
.
Не следует самостоятельно разбирать, ремонтировать и
модифицировать устройство.
Возможно поражение элек трическим током или пожар.
►
Для проверки, к алибровки или ремонта устройства
обращайтесь в сервисный центр.
.
Если какое-то время телевизор не смотрят, отключите шнур
питания от розетки.
.
Держите устройство вдали от воды.
Возможно поражение элек трическим током или пожар.
►
.
Не подвергайте устройство встряске и не царапайте
металлическими предметами переднюю и боковые части
дисплея.
►
В противном случае, это может вызвать повреждение
экрана.
.
Не подвергайте устройство высоким температурам и
влажности.
ВНИМАНИЕ!
.
Не ставьте и не храните горючие вещества около устройства.
►
Из-за неос торожного обращения с горючими веществами
может возникнуть взрыв или пожар.
.
При очистке поверхности изделия отключите кабель питания,
очищайте мягкой тканью для предотвращения появления
царапин. Не используйте влажную ткань, распыляемую воду
или другие жидкости. Несоблюдение этого правила может
привести к поражению электрическим током. Не используйте
химические вещества, например, бензин, растворители или
спирт.
.
Время от времени делайте перерывы в работе, чтобы дать
отдохнуть глазам.
.
Содержите устройство в чистоте.
.
Примите удобное и естественное положение при работе с
устройством для расслабления мышц.
.
При долгой работе с устройством регулярно делайте перерывы.
.
майте сильно на панель
Не нажи
(гвоздем, карандашом или ручкой). Не царапайте панель.
.
Соблюдайте удобную дистанцию при работе с устройством.
►
Ваше зрение может ухудшиться, ес ли находиться слишком
близко к устройству.
.
Установите необходимое выходное разрешение, используя
pуководство пользователя.
В противном случае, Ваше зрение может быть нарушено.
►
Используйте одобренные средства во время очистки
устройства. Не используйте бензин, растворитель или спирт.
►
Устройство может деформироваться.
.
Элементы питания не должны подвергаться нагреву от прямых
солнечных лучей, огня или электрических обогревателей.
.
Не вставляйте неперезаряжаемые элементы питания в
зарядное устройство.
.
На устройство не должны попадать капли или брызги жидкости.
Нельзя ставить предметы, наполненные жидкостью, например,
полки над устройством).
.
Длительное использование гарнитуры и наушников или при
прослушивании
слуха.
.
Распылите воду на мягкую ткань два-четыре раза, и
используйте ее для очистки передней рамки. Осторожно
протирайте в одном направлении. От излишней воды на
поверхности могут остаться разводы.
.
Не используйте продукты, под высоким напряжением, вблизи
монитора. Например, элек трическую мухобойку.
►
Это может привести к неполадкам монитора вследс твие
воздействия электрического тока.
громкой музыки могут привести к ухудшению
рукой или острым предметом
Крепление на стене
.
Не закрепляйте устройство самостоятельно. Вызовите мастера,
квалификация которого подтверждена изготовителем.
.
Невыполнение этих рекомендаций может привести к травмам.
15

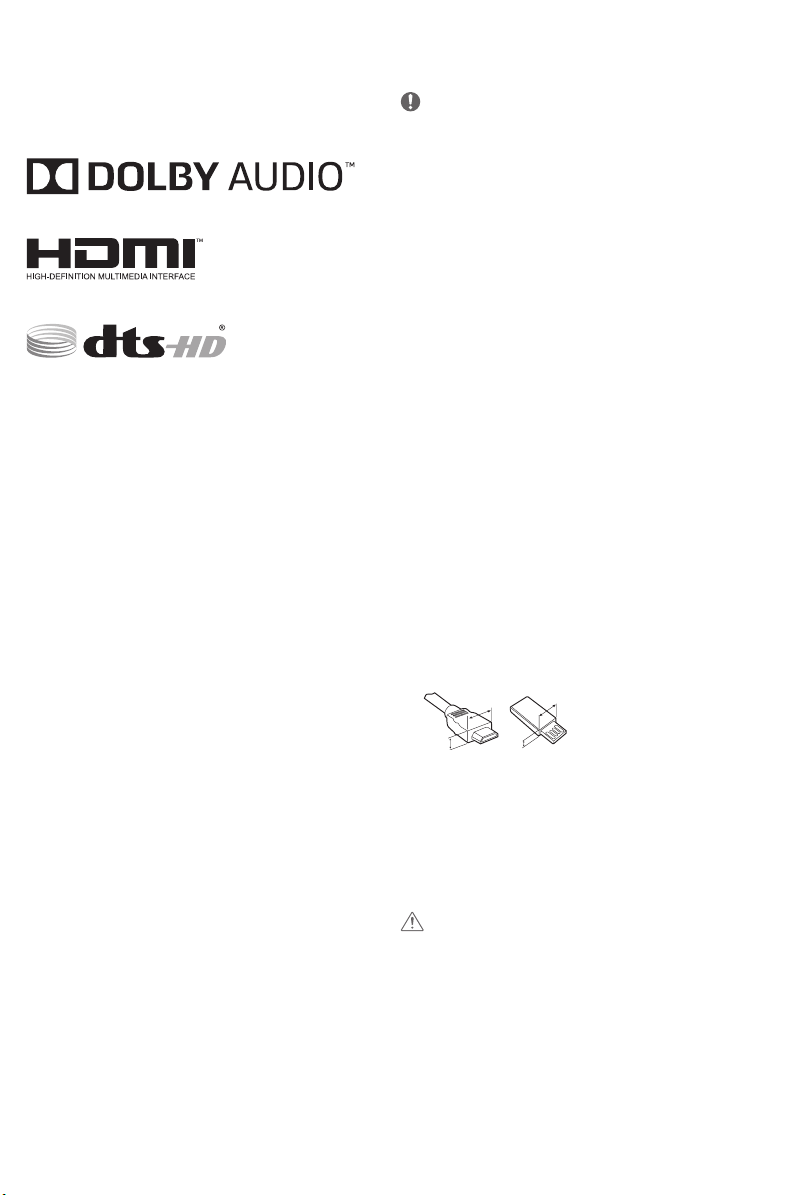

Лицензии
A
A
<
<
Поддерживаемые лицензии могут отличаться в зависимости от
модели. Дополнительная информация о лицензиях находится по
адресу www.lg.com.
Уведомление о
программном
обеспечении с открытым
исходным кодом
Для получения исходного кода по условиям лицензий GPL, LGPL,
MPL и других лицензий с открытым исходным кодом, который
содержится в данном продукте, посетите веб-сайт:
http://opensource.lge.com.
Кроме исходного кода, для загрузки доступны все
соответствующие условия лицензии, отказ от гарантий и
уведомления об авторских правах.
LG Electronics также предоставляет исходный код на компактдиске за плату, которая покрывает стоимость выполнения этой
рассылки (в частности, стоимость медианосителя, пересылки
и обработки) посредством запросов в LG Electronics по адресу:
opensource@lge.com. Данное предложение действительно в
течение трех (3) лет с даты приобретения изделия.
Подготовка
ПРИМЕЧАНИЕ
.
Изображения изделия могут отличаться от Вашего
телевизора.
.
Экранное меню Вашего телевизора может незначительно
отличаться от приведенных изображений.
.
Доступные меню и параметры могут отличаться в
зависимости от используемого источника входа или модели
устройства.
.
Функции устройства могут быть изменены без уведомления
в дальнейшем.
.
Для снижения энергопотребления переключайте телевизор
в режим ожидания. Если какое-то время телевизор не
смотрят, следует выключить его, чтобы снизить потребление
энергии.
.
Энергопотребление во время использования может
быть значительно снижено путем уменьшения яркости
изображения. При этом будут снижены и эксплуатационные
расходы.
.
Комплектация устройства может отличаться в зависимости
от модели.
.
Спецификации устройства или содерж
руководства может изменяться без предварительного
уведомления ввиду модернизации функций устройства.
.
Для обеспечения оптимального соединения кабели HDMI и
USB-устройства должны иметь корпус разъема толщиной
не более 10 мм и шириной не более 18 мм. Используйте
удлинитель, который поддерживает USB 2.0, если кабель
USB или флэш-накопитель USB не вставляется в порт USB на
Вашем телевизоре.
B
.
Используйте сертифицированный кабель с логотипом
HDMI. При использовании не сертифицированного кабеля
HDMI экран может отображаться неправильно, или может
возникнуть ошибка подключения.
.
Рекомендуемые типы кабелей HDMI:
- Высокоскоростной HDMI®/™-кабель.
- Высокоскоростной HDMI®/™-кабель с Ethernet.
ВНИМАНИЕ!
.
Для обеспечения безопасности и продолжительного срока
службы устройства не используйте детали, не одобренные
изготовителем.
.
Какие-либо повреждения или ущерб, вызванные
использованием деталей не одобренных производителем,
не являются гарантийным случаем.
.
На экране некоторых моделей может быть тонкая пленка;
не снимайте ее.
B
ание данного
*A
10 мм
18 мм
*B
Поднятие и перемещение
телевизора
Перед перемещением или поднятием телевизора
ознакомьтесь со следующими инструкциями, во избежание
повреждения и для обеспечения безопасной транспортировки,
независимо от типа и размера телевизора.
.
Телевизор предпочтительно перемещать в оригинальной
коробке или упаковочном материале.
.
Перед перемещением или поднятием телевизора отключите
кабель питания и все остальные кабели.
.
Во избежание царапин, когда Вы держите телевизор, экран
должен быть направлен в сторону от Вас.
.
Крепко удерживайте верхнюю и нижнюю части корпуса
телевизора. Не нажимайте на экран и на области решетки
динамика.
Настройка телевизора
ВНИМАНИЕ!
При подсоединении подставки к телевизору, положите
его экраном вниз на стол, подложив мягкую ткань или
упаковочный пакет, чтобы предотвратить появление
царапин.
Не переворачивайте телевизор на стойке (ножке подставки)
так как, он может упасть, что может привести к его
повреждению или нанесению Вам травм.
Не наносите посторонние вещества (масла, смазочные
вещества и т. п.) на поверхность винта при сборке
устройства. Это может привести к повреждению
устройства.
ПРИМЕЧАНИЕ
Поднимите защелку в основании ножки подставки и
отсоедините стойку от телевизора.
Использование кнопкиджойстика
Функциями телевизора можно удобно управлять с помощью
соответствующей кнопки.
.
При транспортировке не подвергайте телевизор тряске или
избыточной вибрации.
.
При транспортировке держите телевизор вертикально, не
ставьте его на бок и не наклоняйте влево или вправо.
.
Не оказывайте чрезмерного давления на каркас рамы,
ведущего к ее сгибанию / деформации, так как это может
привести к повреждению экрана.
ВНИМАНИЕ!
Избегайте касания экрана, так как это может привести к его
повреждению.
При обращении с телевизором будьте осторожны, чтобы не
повредить кнопку-джойстик, выступающую из корпуса.
Основные функции
Включение питания (Нажмите)
Выключение питания (Нажмите и
удерживайте)
Управление громкостью
Переключение ТВ каналов
1 Все запущенные приложения будут закрыты, а любые
текущие записи будут остановлены.
1
17
Настройка меню
Когда телевизор включен, нажмите кнопку-джойстик один
раз. Выбирать элементы меню можно с помощью
соответствующей кнопки.
Выключение питания телевизора.
Закрытие окон просмотра на экране и возврат к
просмотру ТВ.
Изменение источника входного сигнала.
Открывает меню настроек.
ПРИМЕЧАНИЕ
.
Если нажать кнопку-джойстик, невозможно будет выполнить
настройку уровня громкости и переключать каналы.
ВНИМАНИЕ!
.
Сдвигая пальцем кнопку-джойстик вверх, вниз, влево или
вправо, будьте внимательны и не нажимайте на кнопку.
Установка на столе
.
Изображения изделия могут отличаться от вашего
телевизора.
1 Поднимите и вертикально установите телевизор на столе.
• Оставьте зазор минимум 100 мм от стены для
достаточной вентиляции.
100 мм
100 мм
100 мм
100 мм
Использование системы безопасности
Kensington
Этот компонент доступен не для всех моделей.
.
Изображения изделия могут отличаться от вашего
телевизора.
Разъем системы безопасности Kensington находится на задней
панели телевизора. Дополнительную информацию об установке
и использовании см. в руководстве к системе безопасности
Kensington или на сайте http://www.kensington.com. Проденьте
кабель системы безопасности Kensington через телевизор и
отверстие в столе.
ПРИМЕЧАНИЕ
Система безопасности Kensington приобретается отдельно. Её
можно приобрести в большинстве магазинов электроники.
Крепление на стене
Для достаточной вентиляции обеспечьте свободное расстояние
100 мм с каждой стороны и сзади устройства. Инс трукции
по установке можно получить у дилера, см. руководство
по установке дополнительного кронштейна для настенного
крепления с возможностью регулировки наклона.
100 мм
2 Подключите адаптер питания и кабель питания к розетке.
ВНИМАНИЕ!
.
Не размещайте телевизор вблизи источников тепла, так как
это может привести к пожару или другим повреждениям.
Подключите телевизор к адаптеру питания переменного
тока, перед тем как подключить шнур питания телевизора
к розетке.
100 мм
Если требуется закрепить телевизор на стене, установите
кронштейн для настенного крепления (дополнительная деталь)
на его задней панели.
При установке телевизора с помощью кронштейна для
настенного крепления (дополнительная деталь), надежно
закрепите крепление, чтобы предотвратить падение
телевизора.
1 Использование более длинных винтов может вызвать
повреждение телевизора изнутри.
2 Использование неподходящих винтов может привести
к повреждению и падению телевизора с крепления. LG
Electronics не несет ответственности за это.
100 мм
100 мм
Принадлежности, приобретаемые
отдельно (кронштейн для настенного
крепления)
Модель
Настенное крепление
(A x B) (мм)
A
B
Стандартный винтM4 x L10
Количество винтов4
Кронштейн для
настенного крепления
(приобретаемый
отдельно)
24MT49S/ 24LJ480U
75 x 75100 x 100
RW120
28MT49S
28LK480U
Подключение внешних
устройств
Убедитесь в том, что розетки, в которые вставлены кабели
питания внешних устройств и телевизора, заземлены.
ПЕРЕД ПОДКЛЮЧЕНИЕМ НЕОБХОДИМО ОБЕСТОЧИТЬ
ВСЕ ПОДКЛЮЧАЕМЫЕ УСТРОЙСТВА И ТЕЛЕВИЗОР!
ОТКЛЮЧИТЕ АНТЕННУ ОТ ТЕЛЕВИЗОРА!
Подключите сигнальные кабели от внешних устройств к
телевизору, а затем подключите все устройства к
электросети. Обязательно используйте антенный изолятор
(входит в комплект поставки в зависимости от модели) для
подключения антенного кабеля.
ВНИМАНИЕ!
.
Следует использовать винты, входящие в комплект поставки.
(В зависимости от страны).
.
Перед перемещением и установкой телевизора отключите
кабель питания. Несоблюдение этого правила может
привести к поражению электрическим током.
.
Установка телевизора на потолок или наклонную стену может
привести к его падению и получению серьезной травмы.
.
Следует использовать одобренный кронштейн LG для
настенного крепления и обратиться к местному поставщику
или квалифицированному специалисту.
.
Не заворачивайте винты с избыточной силой, т.к. это может
привести к повреждению телевизора и потере гарантии.
.
Следует использовать винты и настенные крепления,
отвечающие стандарту VESA. Гарантия не распространяется
на повреждения или травмы, полученные в результате
неправильного использования аксессуаров.
.
Не используйте винты для настенног о крепления длиной
более 1 0 мм - это мо жет привести к п
Кронштейн для настенного крепления
Задняя крышка
ПРИМЕЧАНИЕ
Следует использовать винты, отвечающие стандарту VESA.
Комплект кронштейна для настенного крепления снабжается
инструкцией по монтажу и необходимыми комплектующими.
Настенный кронштейн является дополнительным
аксессуаром. Дополнительные аксессуары можно приобрести
у местного дилера.
Длина винтов может зависеть от кронштейна для
настенного крепления. Убедитесь в том, что винты имеют
соответствующую длину.
Дополнительная информация приведена в руководстве к
кронштейну для настенного крепления.
овреждению устройства.
Кронштейн для
настенного крепления
Задняя крышка
Стандартный винт:
M4 x L10
Макс. 10 мм
НИ В КОЕМ СЛУЧАЕ НЕ ВКЛЮЧАЙТЕ ТЕЛЕВИЗОР И
ПОДКЛЮЧАЕМЫЕ УСТРОЙСТВА В ЭЛЕКТРОСЕТЬ ДО ТЕХ ПОР,
ПОКА НЕ ЗАКОНЧИЛИ ПОДСОЕДИНЯТЬ К НЕМУ СИГНАЛЬНЫЕ
КАБЕЛИ. ЭТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ
ТЕЛЕВИЗОРА И ПОДКЛЮЧАЕМЫХ УСТРОЙСТВ.
Помните, что электропроводка помещения, где планируется
эксплуатировать телевизор должна соответствовать
требованиям СНиП 3.05.06-85.*
*в зависимости от страны.
Подключите к телевизору различные внешние устройства
и переключайте режимы источников для выбора внешнего
устройства. Для получения дополнительной информации
о подключении внешнего устройства см. руководства
пользователя каждого устройства. Доступно подключение
следующих внешних устройств: ресиверов HD, DVDпроигрывателей, видеомагнитофонов, аудиосистем, устройств
хранения данных USB, ПК, видеокамер и фотоаппаратов,
игровых приставок и других внешний устройств.
ПРИМЕЧАНИЕ
.
Процесс подключения внешнего устройства отличается в
зависимости от модели.
.
Подключите внешние устройства независимо от порядка
расположения разъемов телевизора.
.
При записи телевизионной передачи с помощью устройства
записи DVD или видеомагнитофона проверьте, что входной
телевизионный сигнал поступает на вход телевизора через
устройство записи DVD или видеомагнитофон. Для получения
дополнительной информации о записи см. руководство
пользователя подключенного устройства.
.
Инструкции по эксплуатации см. в документации внешнего
устройства.
.
При подключении к телевизору игровой приставки
используйте кабель, который поставляется в комплекте
игровой приставки.
19
.
В режиме PC (ПК) может наблюдаться шум, из-за выбранного
разрешения, частоты вертикальной развертки, контрастности
или яркости. При возникновении помех выберите для выхода
PC (ПК) другое разрешение, измените частоту обновления или
отрегулируйте яркость и контрастность в меню ЭКРАН так,
чтобы изображение стало четким.
.
В режиме PC (ПК) некоторые настройки разрешения экрана
могут не работать должным образом в зависимости от
видеокарты.
Подключение антенны
Подключите телевизионный антенный кабель (75 Ω) к входному
гнезду в ТВ (Antenna/Cable IN).
.
Для подключения нескольких телевизоров используйте
антенный разветвитель.
.
Если присутствуют помехи, и Вы используете личную антенну,
сориентируйте её в направлении на ТВ вышку.
.
При плохом качестве изображения правильно установите
усилитель сигнала, чтобы обеспечить изображение более
высокого качества.
Антенный кабель, усилитель и разветвитель в комплект
Только для моделей с поддержкой спутникового ТВ.
Подключите кабель от спутниковой тарелки (75 Ω), или к
специальной спутниковой розетке с проходом по питанию.
Другие подключения
Подключите телевизор к внешнему устройству. Для получения
наилучшего качества изображения и звука подключите
телевизор к внешнему устройству HDMI-кабелем. Не все кабели
входят в комплект поставки.
Поддерживаемый формат HDMI аудио:
.
Dolby Digital/ Dolby Digital Plus (32 кГц, 44,1 кГц, 48 кГц),
DTS (44,1 кГц, 48 кГц),
.
PCM (32 кГц, 44,1 кГц, 48 кГц, 96 кГц, 192 кГц)
(В зависимости от модели)
Подключение САМ (CI) - модуля
Просмотр закодированных (платных) каналов при приеме
цифрового ТВ.
Проверьте, правильно ли установлен САМ (CI) - модуль в
разъем PCMCIA. Неправильная установка модуля может
привести к повреждению телевизора и разъема для карты
PCMCIA.
Если в телевизоре отсутствуют видеоизображение и звук при
подключенном CAM (CI)-модуле, свяжитесь с оператором
клиентской службы наземного/кабельного/спутникового вещания.
Подключение компьютера
При подключении компьютера к входному порту HDMI для
параметра Обозначение входного порта данного порта
следует установить значение ПК.
(Входы) (Пульт дистанционного управления (пульт ДУ))
Все входыИЗМЕНИ ТЬ ЗНАЧОКПК
Пульт дистанционного
управления (пульт ДУ)
(Некоторые кнопки и сервисы могут быть недоступны в
зависимости от модели и региона.)
Описания в данном руководстве относятся к кнопкам на
пульте ДУ. Внимательно прочитайте настоящее руководство и
правильно используйте пульт ДУ с телевизором.
Чтобы заменить батареи, откройте крышку батарейного отсека,
замените батареи (1,5 В AAA) с учётом
на маркировке в отсеке, и закройте крышку отсека. Для
извлечения батарей выполните действия по их установке в
обратном порядке.
ВНИМАНИЕ!
.
Не используйте новые батареи вместе со старыми, это может
вызвать повреждение пульта ДУ.
.
ТВ комплектуется различными пультами ДУ
модели и страны.
Направляйте пульт ДУ на телевизор.
1
(Питание) Включение и выключение телевизора.
Перек лючение режимов: радио/ цифр. ТВ/
аналог. ТВ.
2
и , указанных
, в зависимости от
1
(ВХОД) Изменение источника входного сигнала.
(Быстрые настройки) Дост уп к быстрым настройкам.
Увеличивая выбранную область, можно
просмотреть ее во весь экран.
(ПОИСК) Поиск такого содержимого, как ТВ-программы,
фильмы или другие видеозаписи, или выполнение веб-поиска
путем ввода поисковых запросов в поле поиска.
Отображение субтитров в цифровых каналах (при
вещании).
Цифровые кнопки Ввод чисел.
Кнопки с буквами Ввод букв.
Доступ к списку каналов.
(Пробел) Ввод пробела на экранной клавиатуре.
Отображение программы передач.
Возврат к ранее просматриваемой программе.
к назначенному на цифровую кнопку приложению во
время просмотра телепередач или использовании других
приложений.
- История предыдущих действий отображается при нажатии и
удерживании кнопки
* (Меню быстрого доступа) Быстрый переход
(БЕЗ ЗВУКА) Вкл./ Откл. звука.
(HOME) Доступ к домашней панели СМАРТ ТВ.
.
Отображение списков “Каналы” и “Рекомендации”.
Возврат на предыдущий уровень меню.
Закрытие окон просмотра на экране и возврат к
просмотру ТВ.
Кнопки телетекста (
используются для работы с телетекстом.
* Производит поиск и предоставление контента в
сети Интернет по ключевым описаниям и жанру.
Кнопки навигации (вверх/ вниз/ влево/ вправо)
Последовательная навигация в меню в выбранном
направлении.
Выбор меню или параметров и подтверждение ввода.
Включение функции аудио описаний.
Начало записи и отображение меню записи.
с поддержкой Time Machine, в зависимости от страны).
Возврат к просмотру телеканалов.
Кнопки управления (
медиаконтентом.
, , , Доступ к специальным функциям
некоторых меню.
* Чтобы воспользоваться кнопкой, нажмите и
удерживайте ее в течение 3 и более секунд.
) Эти кнопки
(Только для ТВ
Ready
) Управление
21
Обслуживание
Очистка телевизора
Для сохранения превосходного качества изображения и
длительного срока службы продукта необходимо регулярно
очищать телевизор.
.
Перед очисткой телевизора выключите питание и отключите
шнур питания и другие кабели.
.
Если телевизор не используется в течение длительного
времени, отключите шнур питания от розетки, чтобы
избежать повреждения из-за разряда молнии или скачка
напряжения.
Экран, рамка, корпус и подставка
Для удаления пыли или незначительных загрязнений
используйте сухую, чистую и мягкую ткань.
Для удаления значительных загрязнений протирайте
поверхность мягкой тканью, смоченной в чистой воде или
мягком растворе моющего средства. После этого сразу же
протрите экран и рамку сухой тканью.
.
Всегда избегайте касания экрана, так как это может привести
к его повреждению.
.
Не нажимайте, не трите и не бейте по поверхности ногтями
или острыми предметами, так как это может привести к
появлению царапин на экране и искажению изображения.
.
Не используйте химические вещества, так как это может
привести к повреждению поверхности.
.
Не наносите жидкость непосредственно на поверхность. При
попадании воды внутрь корпуса телевизора существует риск
возникновения пожара, поражения электрическим током и
неисправности.
Кабель питания
Регулярно очищайте шнур питания от накопившейся пыли или
грязи.
ПРЕДУПРЕЖДЕНИЕ!
Не устанавливайте телевизор на неустойчивые поверхности.
Телевизор может упасть, что может привести к травмам
или смертельным случаям. Многих травм, особенно в
отношении детей, можно избежать, соблюдая простые меры
предосторожности:
.
Использовать корпуса или подставки, рекомендованные
производителем телевизора.
.
Использовать только такую мебель, которая может надежно
удерживать телевизор.
.
Убедиться, что телевизор не нависает над краем
поверхности мебели, на котором он установлен.
.
Не устанавливать телевизор на высокие предметы мебели
(например, шкафы или книжные шкафы), не прикрепив эту
мебель и телевизор к надежной опоре.
.
Не помещать ткань между телевизором и предметом
мебели, на котором он установлен.
.
Объяснить детям, что опасно взбираться на мебель, чтобы
дотянуться до т
При обслуживании и перемещении телевизора следует
также принимать во внимание описанные выше меры
предосторожности.
Условные обозначения
елевизора или его элеме
Означает переменный ток (AC).
Означает постоянный ток (DC).
Означает оборудование класса II.
Означает режим ожидания.
Означает "ВКЛ." (питание).
Означает опасное напряжение.
нтов управления.
Предотвращение повреждения или
выгорания экрана телевизора
.
Если на экране в течение длительного времени отображается
неподвижное изображение, оно может «отпечататься» и
оставить на экране постоянный след. На такое повреждение
или "выгорание" гарантия не распространяется.
.
Если в течение длительного времени для телевизора
установлен формат изображения 4:3, может появиться
остаточное изображение на чёрных областях.
.
Для предот
вращения данной про
на экран неподвижных изображений в течение длительного
времени (2 часа или более для ЖК-телевизоров).
блемы избегайте вывода
Устранение неисправностей
ПроблемаРешение
Телевизор не реагирует
на команды пульта
дистанционного
управления (пульта ДУ).
ТВ не включается:
отсутствуют изображение и звук.
Телевизор самопроизвольно выключается.
При подсоединении к
компьютеру
(DVI/HDMI), отображается сообщение «Нет
сигнала» или «Неверный формат».
Во время просмотра
отсутствует или
искажен звук.
Отображается
чёрно-белое
изображение или
низкое качество
цветопередачи.
Питание включено, но
отображается очень
тёмное изображение.
На экране отображается надпись
«Нет сигнала».
Изображение на экране
ТВ с ПК отображается
не полностью или с
искажениями.
* Убедитесь в отсутствии препятствий между ТВ и пультом дистанционного управления.
* Убедитесь, что батареи заряжены и правильно установлены
При необходимости замените батареи новыми.
* При использовании пульта ДУ Magic [в зависимости от модели] потрясите пульт из стороны в сторону. Убедитесь в том, что пульт и ТВ сопряжены.
* Убедитесь, что розетка работает, сетевое напряжение присутствует, подключив к ней
другие электроприборы.
* Убедитесь, что шнур питания надёжно подключен к розетке и к ТВ.
* Убедитесь, что ТВ включён (включите ТВ кнопкой, расположенной на панели).
* Проверьте надежность подключения электросети (место: розетка/ТВ). Возможно,
произошел сбой в сети электропитания, плохой контакт в розетке.
* Если на ТВ не подавались сигналы управления с ПДУ в течение двух часов, ТВ отключается по таймеру для сбережения энергии.
* Проверьте функции Таймер сна и Время выкл.- активируется в настройках «ВРЕМЯ».
См. «Таймер сна».
* Если отсутствует входной сигнал в течение 15 минут, телевизор выключится автоматически.
* Убедитесь, что выбран правильный источник входного сигнала - меню «ВХОД» (кнопка
INPUT).
* Убедитесь, что ТВ поддерживает разрешение и частоту кадров видеокарты. Если установлена неподдерживаемая частота или разрешение в настройках видеокарты - установите
рекомендуемые параметры.
* Выключите/включите ТВ с помощью пульта ДУ.
* Переподключите кабель HDMI.
* Перезагрузите компьютер не выключая ТВ.
* Нажмите кнопку или на ПДУ.
* Убедитесь, что не включен режим «Без звука» .
* Переключите канал. Возможно, проблема связана с каналом. Для аналоговых
каналов проблема может быть связана с определением системы вещания, измените
в меню КАНАЛЫ Ручная настройка
* Если звук отсутствует/искажен на определенных ТВ каналах, измените звуковую
дорожку или переключите моно/стерео через меню быстрого доступа (Q.Menu).
* Убедитесь, что аудиокабели подключены правильно и не повреждены.
* При воспроизведении видеоконтента с USB-носителя, формат звуковой дорожки
может не поддерживаться.
*Проверьте вывод звука в меню «ЗВУК», опция «Аудиовыход».
* Отрегулируйте Цветность, Оттенки и Цветовую температуру в меню «ЭКРАН».
* Произведите Сброс настроек экрана в меню «ЭКРАН».
* Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все
пользовательские настройки и каналы будут удалены).
* Проверьте функцию Экономия энергии (ЕСО) в меню «ЭКРАН». При необходимости
отключите.
* Отрегулируйте Яркость и Контрастность в меню «ЭКРАН».
* Произведите Сброс настроек экрана в меню «ЭКРАН».
* Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все
пользовательские настройки и каналы будут удалены).
* Проверьте правильность выбора входного сигнала в меню «ВХОД» (кнопка INPUT).
* Убедитесь, что внешнее устройство надежно подключено с помощью сигнального
кабеля, включено и работоспособно.
* Попробуйте поменять сигнальный кабель, возможно проблема с ним.
* Обратитесь к разделу Подключений инструкции пользователя и подключите
внешнее устройство.
* Выполните автонастройку или настройте параметры позиции вручную с помощью
опции Экран в меню «ЭКРАН» - только для RGB [в зависимости от модели].
* При использовании HDMI-кабеля, переименуйте соответствующий вход в PC (ПК) кнопкой
Input(Вход) [Используйте масштабирование в настройках видеокарты на ПК].
* Убедитесь, что ТВ поддерживает разрешение и частоту кадров видеокарты. Если
установлена неподдерживаемая частота или разрешение в настройках видеокарты установите рекомендуемые параметры.
( к , к ).
MUTE
Система.
23
ПроблемаРешение
Низкое качество
изображения некоторых
каналов. Полосы, линии,
штрихи на изображении
или изображение
размыто.
Не настраивает каналы,
настраивает не все
каналы.
Не описанная (другая)
проблема
воспроизведения и
передачи сигналов.
Не работает какая-либо
функция, заложенная в
ТВ.
* Переключите канал. Возможно, проблема связана с каналом. Для аналоговых
каналов проблема может быть связана с определением системы вещания, измените
в меню КАНАЛЫРучная настройка Система.
* Сигнал станции слишком слабый. Направьте антенну в правильном направлении.
* Убедитесь, в отсутствии источников помех, например, других электрических
устройств или электроинструментов.
* Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все
пользовательские настройки и каналы будут удалены).
* Выберите правильный режим поиска: Эфирное ТВ (если у Вас собственная антенна,
направленная на ТВ вышку) или кабельное ТВ (если Ваша квартира подключена к
домовой антенне) и заново произведите автопоиск.
Если Вашего кабельного оператора нет в списке при выборе Кабельное ТВ выберите опцию Другие операторы тип поиска Быстрый Введите начальную
частоту (46000) или выберите ПОЛНЫЙ поиск (занимает дополнительное время).
* Проверьте правильность направления собственной антенны, целостность кабеля,
разъемов, надежность подключения.
* Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все
пользовательские настройки и каналы будут удалены).
* Обновите Программное Обеспечение (ПО). ПО в соответствии с моделью ТВ и
инструкцию по обновлению можно найти на официальном сайте www.lg.com.
* Обратитесь к кабельному оператору для проверки сигнала.
* Произведите сброс на Заводские настройки в меню УСТАНОВКИ. (Все
пользовательские настройки и каналы будут удалены).
* Обновите программное обеспечение (ПО).
ПО в соответствии с моделью ТВ и инструкцию по обновлению можно найти на
официальном сайте www.lg.com.
Технические характеристики
0197
Характеристики изделий могут быть изменены без предварительного уведомления в связи с модернизацией функций устройства.
Размеры (Ш x В x Г) (мм)Bec (кг)
Модель
24MT49S556 x 387,3 x 146,3556 x 345,2 x 53,13,43,225 Вт19 В
28MT49S641,5 x 435,5 x 186,1641,5 x 396,3 x 57,54,74,528 Вт19 В
24LJ480U
28LK480U
С подставкойБез подставки
556 x 387,9 x 135,8556 x 345,2 x 53,13,43,2
641,5 x 433,4 x 170,0
641,5 x 396,3 x 57,54,74,528 Вт
С подстав-
кой
Без подставки
Беспроводной модуль: технические характеристики
.
Поскольку диапазоны могут отличаться в разных странах, пользователь не может изменять или настраивать рабочую частоту. Этот
продукт настроен в соответствии с таблицей частот в регионах.
.
пользователя.
Спецификация модуля беспроводной ЛВС (LGSWFAC71)
беспроводной LAN (IEEE 802.11a/b/g/n/ac)
Диапазон частотВыходная мощность (Макс.)
2400 – 2483,5 МГц
5150 – 5725 МГц
5725 – 5850 МГц (Для стран, не входящих в ЕС)
Стандарт “IEEE802.11ac” недоступен в некоторых странах.
Потребляемая
мощность
(Исходное
состояние)
25 Вт
13 дБм
16,5 дБм
10 дБм
Требования
к электропи-
танию
19 В
19 В 2,0 A
2,0 A
2,0 A
2,0 A
(в зависимости от страны)
Телевизионная система
Зона покрытия канала
(диапазон частот)
Максимальное количество
каналов в списке
Волновое сопротивление
антенны
Цифровое ТВАналоговое ТВ
DVB-T
DVB-T2
DVB-C
DVB-S/S2
DVB-S/S2DVB-CDVB-T/T2
VHF III: 174 – 230 МГц
UHF IV: 470 – 606 МГц
950 – 2150 МГц46 – 890 МГц
60002000
UHF V: 606 – 862 МГц
S полоса II: 230 – 300 МГц
S полоса III: 300 – 470 МГц
75 Ω
PAL/SECAM, B/G, D/K, I
SECAM L
46 – 862 МГц
25
AC-DC Адаптер
Производитель: Lien Chang
Модель: LCAP16B-E, LCAP21C
Изготовитель: Honor
Модель: ADS-45FSN-19 19040GPG,
ADS-45SN-19-3 19040G
Входное напряжение: AC 100 – 240 В ~ 50/60 Гц
Выходное напряжение: DC 19 B
2,1 A
Условия окружающей среды
Температура воздуха при рабочем режиме: От 0 °C до 40 °C
Влажность воздуха при рабочем режиме: Менее 80 %
Температура воздуха при хранении: От -20 °C до 60 °C
Влажность воздуха при хранении: Менее 85 %
САМ модуль
Размер CАМ модуля (Ш x В x Г) : 100,0 мм x 55,0 мм x 5,0 мм
Данные по энергоэффективности для моделей
телевизоров LG
* Указанные модели телевизоров не имеют «выключенного режима».
Для полного отключения телевизора - отсоедините его от сети питания.
Претензии (предложения) по качеству товара, ремонту и техническому обслуживанию принимает:
Сервисный филиал ООО «ЛГ Электроникс РУС», 125047, Россия, Москва, 4-й Лесной переулок, 4. Информацию о сервисных центрах можно
получить в службе поддержки клиентов.
Cpoк cлужбы дaннoгo тoвapa - 5 лeт co дня пepeдaчи тoвapa пoтpeбитeлю.
Потребляемая мощность
2
изделием в режиме ожидания: Вт
0,4отсутствует
Потребляемая мощность изделием в
выключенном режиме:
Символ «не для пищевой продукции» применяется в соответствии с техническим регламентом Таможенного союза «Обезопасности
упаковки» 005/2011 и указывает на то, что упаковка данного продукта не предназначена для повторного использования и подлежит
утилизации. Упаковку данного продукта запрещается использовать для хранения пищевой продукции.
Символ «петля Мебиуса» указывает на возможность утилизации упаковки. Символ может быть дополнен обозначением материала
упаковки в виде цифрового и/или буквенного обозначения.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
НАСТРОЙКА
УПРАВЛЕНИЯ ВНЕШНЕГО
УСТРОЙСТВА
Перед началом эксплуатации внимательно прочтите настоящее
руководство и сохраните его для будущего использования.
www.lg.com
КОДЫ КНОПОК
• Этот компонент доступен не для всех моделей.
Код
(шестнадцатеричный)
00
01Канал -, Программа - Кнопка пульта ДУ5BВыйтиКнопка пульта ДУ
канал.
(Для моделей Южной Кореи, Японии, Северной Америки, Латинской Америки за исключением
Колумбии)
НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО
USB IN
(TV)
(PC)
УСТРОЙСТВА
• Приведенное изображение может отличаться от изображения на вашем телевизоре.
Подключите USB к последовательному порту/разъему RS-232C внешнего устройства управления
(например, к компьютеру или системе контроля аудио/видео) для управления функциями изделия с
внешнего устройства.
Примечание: Тип порта управления на ТВ может отличаться в зависимости от серии модели.
* Следует помнить, что не все модели поддерживают этот тип подключения.
* Кабель в комплект поставки не входит.
Конвертер USB/последовательный порт с кабелем USB
Тип USB
(PC)
• Телевизор LGTV поддерживает конвертер USB/последовательный порт, реализованный на чипе
PL2303 (идентификатор производителя: 0x0557, идентификатор продукта: 0x2008), который не
является продуктом и не распространяется компанией LG.
• Его можно приобрести в магазине компьютерной техники, где продают компьютерные
гнездовой) на RS-232C, который необходим для подключения ПК к телевизору, как указано в
руководстве пользователя.
RS-232C IN
(CONTROL & SERVICE)
(PC)
Интерфейс подключения может отличаться от интерфейса вашего телевизора.
(TV)
Тип гнезда для телефона
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(PC
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(PC
SERVICE ONLY
1
3
2
• Необходимо приобрести переходник с телефонного кабеля на RS-232 для подключения ПК к
телевизору, специальный тип которого указан в руководстве.
* Для других моделей устанавливайте соединение через порт USB.
* Интерфейс подключения может отличаться от интерфейса вашего телевизора.
1
3
(TV)
(TV)
- или
)
2
1
3
SERVICE ONLY
)
RS-232C IN
2
(CONTROL & SERVICE)

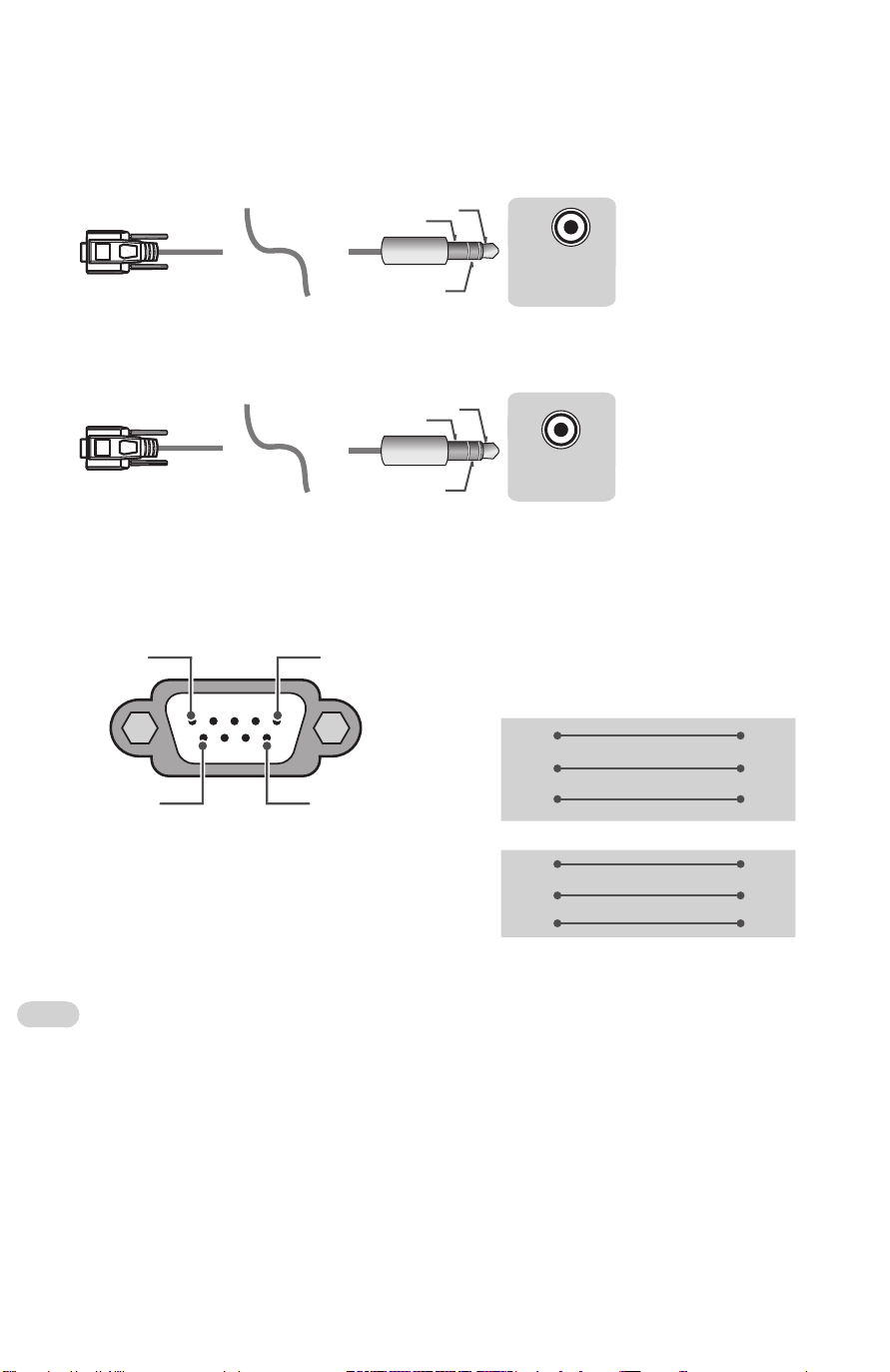

Компьютер пользователяКонфигурации RS-232C
Конфигурации с 3 проводами (нестандартный
кабель)
1
6
RS-232C
(Последовательный порт)
Set ID
Для установки идентификатора см. Реальное соответствие данных на стр.6
5
9
PCTV
RXD22TXD
TXD31RXD
GND53GND
или
RXD32TXD
TXD21RXD
GND53GND
D-Sub 9Телефон
1. Для доступа к главному меню нажмите кнопку Настройки.
2. С помощью кнопок навигации перейдите к элементу(*Общие → Сведения о телевизоре или
УСТАНОВКИ) и нажмите ОК.
3. С помощью кнопок навигации перейдите к элементу Установить идентификатор и нажмите ОК.
4. Перейдите влево или вправо для установки идентификатора, а затем выберите ЗАКРЫТЬ.
Значения могут быть в диапазоне от 1 до 99.
5. После завершения нажмите ВЫЙТИ.
* (в зависимости от модели)
Параметры обмена данными
• Скорость передачи: 9600 бит/сек (UART)
• Разрядность: 8 бит
• Четность: нет
• Cтоповый бит: 1 бит
• Код обмена данными: код ASCII
• Используйте кросс-кабель (реверсивный).
Список команд
(в зависимости от модели)
COMMAND1 COMMAND2
01. Мощность*
02. Формат экрана kc(стр.7)
03. Screen Mute
(Выключение
экрана)
04. Volume Mute
(Выключение звука)
05. Volume Control
(Управление
громкостью)
06. Контрастность kgот 00 до 64
07. Яркостьkhот 00 до 64
08. Цветностьkiот 00 до 6422. Key (Клавиша) mcКоды кнопок
09. Оттенкиkjот 00 до 64
10. Чёткостьkkот 00 до 32
11. OSD Select
(Выбор экранного
меню)
12. Remote
Control Lock Mode
(Блокировка
дистанционного
управления)
13. Treble (Высокие
частоты)
kaот 00 до 0115. Балансktот 00 до 64
kd(стр.7)
keот 00 до 0118. Эквалайзерjv(стр.9)
kfот 00 до 64
klот 00 до 01
kmот 00 до 01
krот 00 до 64
DATA
(в шестнадцатеричном
коде)
16. Цветовая
температура
17. ISM Method
(Метод ISM) (только
плазменные
телевизоры)
19. Экономия
энергии
20. Tune Command
(Команда
настройки канала)
21. Канал
(Программа)
Добавить/Удалить
(Пропустить)
23. Control Backlight
(Подсветка),
Control Panel Light
(Подсветка панели
управления)
24. Input select
(Выбор входа)
(Основной)
25. 3D (только
для моделей с
поддержкой 3D)
26. Extended 3D
(Расширенный
3D-режим) (только
для моделей с
поддержкой 3D)
27. Auto Configure
(Автоматическая
настройка)
(Command: j u)
COMMAND1 COMMAND2
xuот 00 до 64
jp(стр.8)
jqот 00 до 05
ma(стр.9)
mbот 00 до 01
mgот 00 до 64
xb(стр.11)
xt(стр.11)
xv(стр.12)
ju(стр.12)
DATA
(в шестнадцатеричном
коде)
14. Bass (Низкие
частоты)
ksот 00 до 64
* Примечание: При воспроизведении и записи медиаданных все команды, кроме Питание (ka) и Ключ
(mc) не выполняются и обрабатываются как NG.
По кабелю RS232C телевизор может передавать команду "ka command" в выключенном и
включенном состоянии. При использовании преобразователя USB на последовательный
порт управление командами доступно только при включенном телевизоре.
Протокол передачи/приема
Передача
[Command1][Command2][ ][Set ID][ ][Data][Cr]
[Command 1] : Первая команда для управления телевизором. (j, k, m или x)
[Command 2] : Вторая команда для управления телевизором.
[Set ID] : Можно установить значение меню [Set ID] для выбора нужного идентификатора
монитора в меню параметров.
Диапазон значений для телевизора: от 1 до 99. Если значение идентификатора
монитора для меню [Set ID] равно "0", все подключенные мониторы будут доступны.
* Значение меню [Set ID] указывается в десятичном виде (от 1 до 99) в меню и в
шестнадцатеричном виде (от 0x00 до 0x63) по протоколу передачи/приема.
[DATA] : Передача данных команды (в шестнадцатеричном коде). Передайте данные "FF" для
чтения состояния команды.
[Cr] : Возврат кабельной трансляции - код ASCII ‘0x0D’
[ ] : Пробел – код ASCII ‘0x20’
Подтверждение нормальных данных
[Command2][ ][Set ID][ ][OK][Data][x]
* Устройство передает ACK (подтверждение) в таком формате при получении нормальных данных.
В настоящее время, если данные находятся в режиме чтения, будет указано текущее состояние.
Если данные находятся в режиме записи, данные будут возвращены на компьютер.
Подтверждение ошибки
[Command2][ ][Set ID][ ][NG][Data][x]
* Телевизор передает ACK (подтверждение) в таком формате при получении неправильных данных
от недействующих функций или при возникновении коммуникационных ошибок.
Data 00: Недопустимый код
Реальное соответствие данных (Шестнадцатеричный b Десятеричный)
* При вводе данных [data] в шестнадцатеричном виде пользуйтесь приведенной таблицей
пересчета.
* Настройка канала (ma) Command использует двубитные шестнадцатеричные значения ([data]) для
выбора номера канала.
00 : Шаг 032 : Шаг 50 (Set ID 50) FE : Шаг 254
01 : Шаг 1 (Set ID 1)33 : Шаг 51 (Set ID 51) FF : Шаг 255
.........
0A : Шаг 10 (Set ID 10)63 : Шаг 99 (Set ID 99)01 00 : Шаг 256
"FF" на основе этого формата, полученные
данные представляют состояние каждой
функции.
02. Формат экрана (Command: k c)
(Основной формат изображения экрана)
► Выбор формата экрана (Основной формат
экрана)
Кроме того, можно настроить формат экрана
с помощью пункта "Формат экрана" в меню
Q.MENU или в меню PICTURE.
Transmission [k][c][ ][Set ID][ ][Data][Cr]
Data 01: Стандартный экран
(4:3)
02: Широкий экран
(16:9)
04: Увеличение
05: Увеличение 2
(только для Латинской
Америки, кроме
Колумбии)
06: Автоматический/
Исходный
07: 14:9
(Европа, Колумбия, Средний
Восток, Азия - кроме Южной Кореи
и Японии)
09: *Исходный
0B: Во весь экран
(Европа, Колумбия, Средний
Восток, Азия - кроме Южной
Кореи и Японии)
от 10 до 1F: Масштабирование
от 1 до 16
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
* Используя входной сигнал ПК, вы выбираете
соотношение сторон формата экрана 16:9
или 4:3.
* В режиме DTV/HDMI/Компонент (режим
высокого разрешения) доступен режим
"Исходный".
* Работа полноэкранного режима может
отличаться в зависимости от модели и
поддержки стандарта полного цифр. ТВ или
частичного аналог. ТВ, AV.
03. Screen Mute (Выключение экрана)
(Command: k d)
► Включение/выключение экрана.
Transmission [k][d][ ][Set ID][ ][Data][Cr]
Data 00: Функция отключения экрана выключена
(есть изображение)
функция выключения видео выключена
01: Функция выключения экрана включена
(нет изображения)
10: Функция выключения видео включена
Ack [d][ ][Set ID][ ][OK/NG][Data][x]
* При выключении только видео на телевизоре
будет отображаться только экранное меню. Но
при выключении экрана на телевизоре не будет
отображаться даже экранное меню.
04. Volume Mute (Выключение звука) (Command:
k e)
► Включение/выключение звука.
Включать/выключать звук можно также с
помощью кнопки MUTE на пульте ДУ.
Transmission [k][e][ ][Set ID][ ][Data][Cr]
Data 00: Функция выключения звука включена
(звук выключен)
01: Функция выключения звука выключена
(звук включен)
Ack [e][ ][Set ID][ ][OK/NG][Data][x]
05. Volume Control (Управление громкостью)
(Command: k f)
► Настройка громкости.
Настроить громкость можно также с помощью
кнопок громкости на пульте дистанционного
управления.
Transmission [k][f][ ][Set ID][ ][Data][Cr]
Data мин. 00 до макс.: 64
Ack [f][ ][Set ID][ ][OK/NG][Data][x]
06. Контрастность (Command: k g)
► Настройка контрастности экрана.
Контрастность также можно настроить с
помощью меню PICTURE.
Transmission [k][g][ ][Set ID][ ][Data][Cr]
Data мин. 00 до макс.: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
07. Яркость (Command: k h)
► Настройка яркости экрана.
Яркость также можно настроить с помощью
меню PICTURE.
Transmission [k][h][ ][Set ID][ ][Data][Cr]
Data мин. 00 до макс.: 64
Ack [h][ ][Set ID][ ][OK/NG][Data][x]
08. Цветность (Command: k i)
► Настройка цветов экрана.
Настроить цвета можно также с помощью меню
настройки изображения PICTURE.
Transmission [k][i][ ][Set ID][ ][Data][Cr]
Data мин. 00 до макс.: 64
Ack [i][ ][Set ID][ ][OK/NG][Data][x]
09. Оттенки (Command: k j)
► Настройка оттенков экрана.
Оттенки также можно настроить с помощью
меню PICTURE.
Transmission [k][j][ ][Set ID][ ][Data][Cr]
Data Красный: 00 до Зеленый: 64
Ack [j][ ][Set ID][ ][OK/NG][Data][x]
10. Чёткость (Command: k k)
► Настройка четкости экрана.
Четкость также можно настроить с помощью
меню PICTURE.
Transmission [k][k][ ][Set ID][ ][Data][Cr]
Data мин. 00 до макс.: 32
Ack [k][ ][Set ID][ ][OK/NG][Data][x]
11. OSD Select (Выбор экранного меню)
(Command: k l)
► Дистанционное включение или отключение
экранного меню.
Transmission [k][l][ ][Set ID][ ][Data][Cr]
Data 00: Экранное меню
отключено
Ack [l][ ][Set ID][ ][OK/NG][Data][x]
01: Экранное меню
включено
12. Remote control lock mode (Блокировка
дистанционного управления) (Command: k
m)
► Блокировка пульта дистанционного управления
и кнопок на передней панели телевизора.
Transmission [k][m][ ][Set ID][ ][Data][Cr]
Data 00: Снятие
блокировки
Ack [m][ ][Set ID][ ][OK/NG][Data][x]
* Если пульт ДУ не используется, работайте в
этом режиме.
При включении/отключении основного питания
(через 20-30 секунд) блокировка внешнего
источника управления отключается.
* В режиме ожидания (питание отключается
таймером или командами "ka", "mc"), и при
включенной блокировке кнопок телевизор не
включится нажатием кнопки включения на ИКпульте или кнопки на корпусе телевизора.
01: Включение
блокировки
13. Treble (Высокие частоты) (Command: k r)
► Настройка высоких частот.
Высокие частоты также можно настроить в
меню ЗВУК.
Transmission [k][r][ ][Set ID][ ][Data][Cr]
Data мин. 00 до макс.: 64
Ack [r][ ][Set ID][ ][OK/NG][Data][x]
* (в зависимости от модели)
14. Bass (Низкие частоты) (Command: k s)
► Настройка низких частот.
Низкие частоты также можно настроить в меню
ЗВУК.
Transmission [k][s][ ][Set ID][ ][Data][Cr]
Data мин. 00 до макс.: 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
* (в зависимости от модели)
15. Баланс (Command: k t)
► Настройка баланса.
Баланс также можно настроить с помощью
меню AUDIO.
Transmission [k][t][ ][Set ID][ ][Data][Cr]
Data мин. 00 до макс.: 64
Ack [t][ ][Set ID][ ][OK/NG][Data][x]
16. Цветовая температура (Command: x u)
► Настройка цветовой температуры. Цветовую
температуру также можно настроить с
помощью меню PICTURE.
Transmission [x][u][ ][Set ID][ ][Data][Cr]
Data мин. 00 до макс.: 64
Ack [u][ ][Set ID][ ][OK/NG][Data][x]
17. ISM Method (Метод ISM) (Command: j p)
(только для плазменных телевизоров)
► Управление методом ISM. Также настроить
метод ISM можно в меню OPTION.
Transmission [j][p][ ][Set ID][ ][Data][Cr]
Data мин.: 02: Орбитер
08: Нормальный
20: Color Wash
Ack [p][ ][Set ID][ ][OK/NG][Data][x]
18. Эквалайзер (Command: j v)
► Установка настроек эквалайзера.
Transmission [j][v][ ][Set ID][ ][Data][Cr]
MSB
0 0 0 0 0000
LSB
ЧастотаДанные
7 6 5
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]
Частота
1-ая
полоса
2-ая
полоса
3-ая
полоса
4-ая
полоса
5-ая
полоса
4 3 2 1 0Шаг
0 0 0 0 0
0 0 0 0 1
... ... ... ... ......
1 0 0 1 1
1 0 1 0 0
0
(десятеричный)
1
(десятеричный)
19
(десятеричный)
20
(десятеричный)
* В зависимости от модели, можно настраивать,
если для режима звука выбрано значение
настраиваемого эквалайзера.
19. Экономия энергии (Command: j q)
► Снижение энергопотребления телевизора.
Можно также настроить параметр "Экономия
энергии" в меню PICTURE.
Transmission [j][q][ ][Set ID][ ][Data][Cr]
Данные
00: Выкл.
01: Минимальное
02: Среднее
03: Максимальное
04: Авто (для ЖК-телевизора / LED-телевизора)/
Интеллектуальный сенсор (для телевизоров
с плазменной панелью)
05: Отключение экрана
* (в зависимости от модели)
* Аналоговое антенна/Кабельное
[Data 00][Data 01] Данные канала
Data 00 : Старший байт номера канала
Data 01 : Младший байт номера канала
- 00 00 ~ 00 C7 (десятеричный код: 0 ~ 199)
Data 02: Источник входа (Аналоговый)
- 00: Антенна ТВ (ATV)
- 80: Кабельное ТВ (CATV)
* Цифровое антенна/Кабельное/Спутник
[Data 00][Data 01]: Данные канала
Data 00: Старший байт номера канала
Data 01: Младший байт номера канала
- 00 00 ~ 27 0F (десятеричный код: 0 ~ 9999)
Data 02: Источник входа (Цифровой)
- 10: Антенна ТВ (DTV)
- 20: Антенна радиовещание (Радио)
- 40: Спутниковое ТВ (SDTV)
- 50: Спутниковое радио (S-радио)
- 90: Кабельное ТВ (CADTV)
- a0: Радио (кабельное) (CA-радио)
* Примеры команд настройки канала:
1. Настройка на аналоговый канал наземного
стандарта вещания (PAL) 10.
Set ID = All = 00
Data 00 & 01 = Данные канала 10 = 00 0a
Data 02 = Аналоговое антенна ТВ = 00
Результат = ma 00 00 0a 00
2. Настройка на цифровой канал наземного
стандартна вещания (DVB-T) 01.
Set ID = All = 00
Data 00 & 01 = Данные канала 1 = 00 01
Data 02 = Цифровое антенна ТВ = 10
Результат = ma 00 00 01 10
3. Настройка на спутниковый канал вещания
(DVB-S) 1000.
Set ID = All = 00
Data 00 & 01 = Данные канала 1000 = 03 E8
Data 02 = Цифровое спутниковое ТВ = 40
Результат = ma 00 03 E8 40
Цифровые каналы имеют физический, главный и
второстепенный номер канала. Физический номер
является фактическим номером цифрового канала,
главный номер — это номер для сопоставления
канала, второстепенный — подканал. Так как
тюнер ATSC автоматически сопоставляет канал с
главным/второстепенным номером, физический
номер при отправке команды в цифровом формате
не требуется.
* Аналоговое антенна/Кабельное
Data 00 : Физический номер канала
[Data 01 ~ 04]: Главный/вспомогательный номер
канала
Data 01 и 02: xx (не имеет значения)
Data 03 и 04: xx (не имеет значения)
Data 05:Источник входа (аналоговый)
- 00: Антенна ТВ (Аналог. ТВ)
- 01: Кабельное ТВ (CATV)
* Цифровая антенна/Кабельное
Data 00: xx (не имеет значения)
[Data 01][Data 02]: Главный номер канала
Data 01: Старший байт номера канала
Data 02: Младший байт номера канала
- 00 01 ~ 27 0F (десятеричный код: 1 ~ 9999)
[Data 03][Data 04]: Вспомогательный номер канала
Data 03: Старший байт номера канала
Data 04: Младший байт номера канала
Data 05: Источник входа (Цифровой)
- 02: Антенна ТВ (DTV) – Использовать
физический номер канала
- 06: Кабельное ТВ (CADTV) – Использовать
физический номер канала
- 22: Антенна ТВ (DTV) – Не использовать
физический номер канала
- 26: Кабельное ТВ (CADTV) – Не использовать
физический номер канала
- 46: Кабельное ТВ (CADTV) – Использовать
только физический/главный номер канала
(канал с одинарной нумерацией)
- 66: Кабельное ТВ (CADTV) – Использовать
только главный номер канала (канал с
одинарной нумерацией)
- 0b: Расширенное цифровое кабельное
телевидение – Использовать физический
номер канала
- 2b: Расширенное цифровое кабельное
телевидение – Не использовать физический
номер канала
- 4b: Расширенное цифровое кабельное
телевидение – Использовать только
физический/главный номер канала (канал с
одинарной нумерацией)
- 6b: Расширенное цифровое кабельное
телевидение – Использовать только
главный номер канала (канал с одинарной
нумерацией)
Для информации о каждом главном и вспомогательном
канале доступно два байта, но обычно младший байт
используется отдельно
* Примеры команд настройки канала:
1
. Настройка на аналоговый кабельный канал (NTSC)
35.
Set ID = All = 00
Data 00 = Данные канала 35 = 23
Data 01 & 02 = Без главного = 00 00
Data 03 & 04 = Без вспомогательного = 00 00
Data 05 = Аналоговое кабельное ТВ = 01
Общее = ma 00 23 00 00 00 00 01
(старший байт равен 0).
2. Настройка на цифровой канал наземного
стандарта вещания (ATSC) 30-3.
Set ID = All = 00
Data 00 = Физ. номер не известен = 00
Data 01 & 02 = Главный 30 = 00 1E
Data 03 & 04 = Вспомогательный 3 = 00 03
Data 05 = Цифровое антенна ТВ = 22
Общее = ma 00 00 00 1E 00 03 22
* Цифровая антенна/Спутник
Data 00: xx (не имеет значения)
[Data 01][Data 02]: Главный номер канала
Data 01: Старший байт номера канала
Data 02: Младший байт номера канала
- 00 01 ~ 27 0F (десятеричный код: 1 ~ 9999)
[Data 03][Data 04]: Вспомогательный/
дополнительный номер канала
(не имеет значения для
спутникового сигнала)
Data 03: Старший байт номера канала
Data 04: Младший байт номера канала
Data 05:
Японии)
- 02: Антенна ТВ (DTV)
- 42: Антенна ТВ (DTV) – Использовать только
- 62: Антенна ТВ (DTV) – Использовать только
- 07: BS (спутниковое вещание)
- 08: CS1 (спутниковая связь 1)
- 09: CS2 (спутниковая связь 2)
* Примеры команд настройки канала:
1
Источник входа (цифровой/спутниковый для
физический/главный номер канала (канал
с одинарной нумерацией)
главный номер канала (канал с одинарной
нумерацией)
Настройка на цифровой канал наземного
стандарта вещания (ISDB-T) 17-1
Set ID = All = 00
Data 00 = Физ. номер не известен = 00
Data 01 & 02 = Главный 17 = 00 11
Data 03 & 04 = Вспомогательный/
дополнительный = 00 01
Data 05 = Цифровое антенна ТВ = 02
Общее = ma 00 00 00 11 00 01 02
.
2. Настройка на канал BS (ISDB-BS) 30.
Set ID = All = 00
Data 00 = Физ. номер не известен = 00
Data 01 & 02 = Главный 30 = 00 1E
Data 03 & 04 = Не имеет значения = 00 00
Data 05 = Цифровое ТВ BS = 07
Общее = ma 00 00 00 1E 00 00 07
00: Коррекция 3D картинки
01: Глубина 3D (3D-режим только для
настройки вручную)
02: Точка обзора 3D
06: Цветокоррекция 3D
07: Масштабирование 3D-звука
08: Обычный вид изображения
09: 3D-режим (Жанр)
[Data 01] Для каждой 3D-опции, определяемой
параметром [Data 00].
1) Если для [Data 00] задано значение 00
00: Справа налево
01: Слева направо
2) Если для [Data 00] задано значение 01, 02
Data Мин.: 0 — Макс.: 14 (*передача в
шестнадцатеричном коде)
Диапазон значения данных (от 0 до 20)
преобразует диапазон Точки зрения (от -10 до +10)
автоматически (в зависимости от модели)
* Данная опция работает только при ручной
настройке 3D-режима (Жанр).
3) Если для [Data 00] задано значение 06, 07
00: Выкл.
01: Вкл.
4) Если для [Data 00] задано значение 08
00: Возврат в 3D-видео из 3D-видео,
конвертированного из 2D в 2D
01: Преобразование 3D-видео в
2D-видео, кроме видеозаписей,
конвертированных из 2D в 3D
