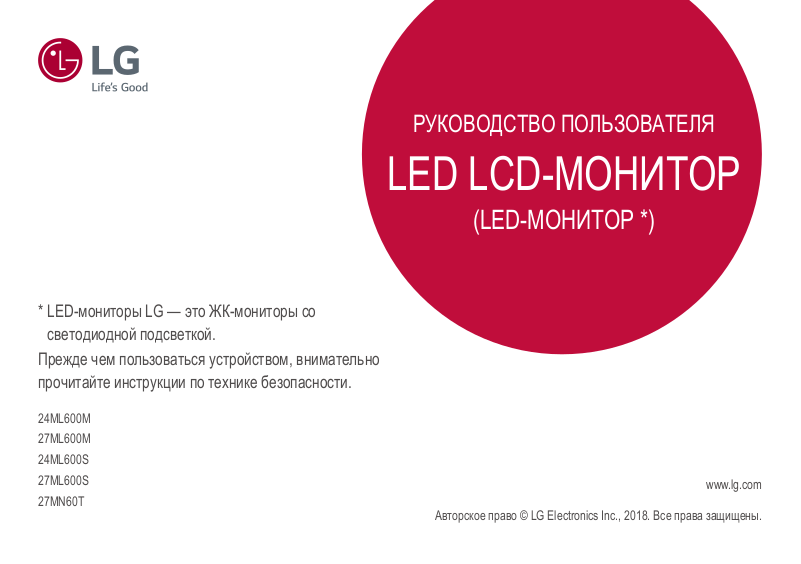

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
LED LCD-МОНИТОР
(LED-МОНИТОР *)
*LED-мониторы LG — это ЖК-мониторы со светодиодной подсветкой.
Прежде чем пользоваться устройством, внимательно прочитайте инструкции по технике безопасности.
24ML600M
27ML600M
24ML600S
27ML600S
27MN60T
www.lg.com
Авторское право © LG Electronics Inc., 2018. Все права защищены.
<![endif]>РУССКИЙ
СОДЕРЖАНИЕ |
|
ЛИЦЕНЗИЯ...................................... |
2 |
СБОРКА И ПОДГОТОВКА К |
|
РАБОТЕ............................................ |
3 |
ЭКСПЛУАТАЦИЯ МОНИТОРА....... |
8 |
ПОЛЬЗОВАТЕЛЬСКИЕ |
|
НАСТРОЙКИ.................................. |
10 |
ПОИСК И УСТРАНЕНИЕ |
|
НЕИСПРАВНОСТЕЙ..................... |
21 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
УСТРОЙСТВА................................ |
22 |
Предоставляемые лицензии различаются в зависимости от модели. Посетите www.lg.com для получения дополнительной информации по лицензиям.
Термины HDMI и HDMI High-Definition Multimedia Interface и Логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI LicensingAdministrator, Inc. в
Соединенных Штатах и других странах.
2
ВНИМАНИЕ!
•• Для обеспечения безопасности и оптимальных эксплуатационных качеств устройства, используйте только фирменные детали.
•• Какие-либо повреждения или ущерб, вызванные использованием деталей не одобренных производителем, не являются гарантийным случаем.
•• Рекомендуется использовать компоненты, входящие в комплект поставки.
•• При использовании обычных кабелей, не сертифицированных компанией LG, изображения на экране могут не отображаться, или на изображениях могут появляться шумы.
•• Изображения в данном руководстве представляют общие действия и могут отличаться от фактического продукта.
•• Не наносите посторонние вещества (масла, смазочные вещества и т. п.) на поверхность винта при сборке устройства. (Это может привести к повреждению устройства.)
•• Чрезмерная нагрузка на крепежные винты может привести к повреждению монитора. Гарантия не распространяется на такие повреждения.
•• Не переносите монитор в перевернутом положении, удерживая его только за основание подставки. Это может вызвать падение монитора с подставки и привести к травме.
•• Перед поднятием или перемещением монитора не касайтесь его экрана. Давление на экран монитора может вызвать его повреждение.
ПРИМЕЧАНИЕ
•• Внешний вид реальных компонентов может отличаться от изображенных в данном руководстве.
•• Любые характеристики и информация об устройстве могут быть изменены без предварительного уведомления в целях улучшения его работы.
•• Для покупки дополнительных принадлежностей обратитесь в магазин электроники, интернет-магазин или к продавцу, у которого вы приобрели устройство.
•• Кабель питания, входящий в комплект поставки, может отличаться в зависимости от региона.
Поддерживаемые драйверы и программное обеспечение
Вы можете загрузить и установить последнюю версию с веб-сайта LGE (www.lg.com).
Драйверы и программное |
Приоритет установки |
обеспечение |
|
|
|
Драйвер монитора |
Рекомендуется |
|
|
OnScreen Control |
Рекомендуется |
|
|
<![endif]>РУССКИЙ
3
Описание продукта и функций кнопок
<![if ! IE]><![endif]>РУССКИЙ
Кнопка-джойстик
Использование кнопки-джойстика
Можно легко управлять функциями монитора, нажимая кнопку-джойстик или перемещая ее пальцем влево/вправо/вверх/вниз.
Основные функции |
|
|
|
|
Устройство |
Однократно нажмите кнопку-джойстик |
|
|
включено |
пальцем, чтобы включить монитор. |
|
|
Устройство |
Однократно нажмите и удерживайте |
|
|
кнопку-джойстик не менее 3 секунд, |
||
|
выключено |
||
|
чтобы выключить монитор. |
||
|
|
||
|
Управление |
Вы можете управлять громкостью, |
|
/ |
перемещая кнопку-джойстик влево/ |
||
громкостью |
|||
|
вправо. |
||
|
|
||
ПРИМЕЧАНИЕ |
|
|
•• Кнопка-джойстик расположена в нижней части монитора.
4
Перемещение и поднятие монитора
Перед перемещением или поднятием монитора соблюдайте следующие инструкции во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера монитора.
•• Монитор рекомендуется перемещать в оригинальной коробке или упаковочном материале.
•• Перед перемещением или поднятием монитора отключите кабель питания и все остальные кабели.
•• Крепко удерживайте нижнюю и боковую части монитора. Не касайтесь самой панели.
•• При удерживании монитора экран должен быть направлен в противоположную от вас сторону во избежание появления царапин.
•• При транспортировке не подвергайте монитор толчкам или избыточной вибрации.
•• При перемещении монитора держите его вертикально, не ставьте его на бок и не наклоняйте влево или вправо.
ВНИМАНИЕ!
•• Старайтесь не прикасаться к экрану монитора.
-- Это может привести к повреждению всего экрана или отдельных пикселов, отвечающих за формирование изображения.
•• При использовании монитора без подставки, кнопка-джойстик может стать причиной неустойчивости монитора, что может привести к наклонению и падению, повреждению устройства, а также к нанесению вам травм. Кроме того, это может стать причиной некорректной работы кнопки-джойстика.
Размещение на столе
•• Поднимите монитор и поместите его на стол в вертикальном положении. Расстояние от монитора до стены должно составлять не менее 100 мм для обеспечения достаточной вентиляции.
100 мм
100 мм
100 мм
100 мм
ВНИМАНИЕ!
•• Прежде чем передвигать или устанавливать монитор, отсоедините кабель питания. Существует риск поражения электрическим током.
•• Убедитесь в том, что используется кабель питания из комплекта поставки и что он подключен к заземленной розетке.
•• Если требуется дополнительный кабель питания, свяжитесь с местным дилером или обратитесь в ближайший магазин.
Регулировка угла наклона монитора
1Расположите установленный на подставку монитор вертикально.
2Отрегулируйте наклон монитора.
24ML600M 24ML600S
Для удобства работы наклон регулируется вперед-назад в пределах от -2° до 15°.
27ML600M 27ML600S
27MN60T
Для удобства работы наклон регулируется вперед-назад в пределах от -5° до 15°.
ПРЕДУПРЕЖДЕНИЕ
•• Во избежание повреждения пальцев при выполнении регулировки экрана не держите нижнюю часть монитора, как показано на рисунке ниже.
•• Будьте осторожны, не касайтесь экрана и не нажимайте на него при регулировке наклона.
<![endif]>РУССКИЙ
5
<![endif]>РУССКИЙ
Использование замка Kensington
Разъем системы безопасности Kensington находится на задней панели монитора.
Дополнительную информацию об установке и использовании замка см. в инструкции к замку или на сайте http://www.kensington.com.
Присоедините монитор к столу, используя трос замка Kensington.
ПРИМЕЧАНИЕ
•• Замок Kensington приобретается отдельно. Его можно приобрести в большинстве магазинов электроники.
Установка кронштейна для крепления на стене
Этот монитор соответствует требованиям к использованию кронштейна для настенного крепления или иного соответствующего устройства.
ПРИМЕЧАНИЕ
•• Кронштейн для настенного крепления продается отдельно.
•• Дополнительную информацию по установке см. в руководстве по установке кронштейна для настенного крепления.
•• Не применяйте избыточную силу, прикрепляя кронштейн для настенного крепления, поскольку это может повредить экран монитора.
•• Перед установкой монитора на стене отсоедините подставку, выполнив действия по ее присоединению в обратном порядке.
Крепление на стене
Установите монитор на расстоянии не менее 100 мм от стены и других объектов по бокам монитора, для обеспечения достаточной вентиляции. Подробные инструкции по установке можно получить в местном магазине. Также можно обратиться к руководству пользователя за информацией об установке наклонного кронштейна для настенного крепления.
100 мм
100 мм
100 мм
100 мм
6
Чтобы установить монитор на стену, прикрепите кронштейн для настенного крепления (дополнительная деталь) к задней части монитора.
При установке монитора с помощью кронштейна для настенного крепления надежно закрепите кронштейн, чтобы предотвратить падение монитора.
Настенное крепление (мм) |
|
|
|
|
27ML600M |
|
|
|
24ML600M |
|
|
27ML600S |
|
|
|
|
|
|
|
|
|
|
24ML600S |
|
|
27MN60T |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
75 x 75 |
|
|
100 x 100 |
|
Стандартный винт |
|
|
M4 x L10 |
|||
Количество винтов |
|
|
4 |
|
|
|
ПРИМЕЧАНИЕ
•• Использование винтов, не отвечающих стандарту VESA, может привести к повреждению монитора и его падению. LG Electronics не несет ответственности за происшествия, связанные с использованием нестандартных винтов.
•• Комплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми комплектующими.
•• Настенный кронштейн является дополнительным оборудованием. Дополнительные аксессуары можно приобрести у местного дилера.
•• Длина винтов, входящих в комплекты кронштейнов, может отличаться. Если длина используемых винтов превышает стандартную, они могут повредить внутреннюю часть устройства.
•• Дополнительная информация приведена в инструкции по установке кронштейна.
ВНИМАНИЕ!
•• Прежде чем передвигать или устанавливать монитор, во избежание удара током, отсоедините провод питания.
•• Установка монитора на потолке или наклонной стене может привести к его падению и причинению травм. Следует использовать одобренный LG кронштейн для настенного крепления и обратиться к местному поставщику или квалифицированному специалисту.
•• Чрезмерная нагрузка на крепежные винты может привести к повреждению монитора. Гарантия не распространяется на такие повреждения.
•• Используйте настенный кронштейн и винты, соответствующие стандарту VESA. Гарантия не распространяется на повреждения вследствие неправильного использования или применения несоответствующих компонентов.
•• При замере от задней панели монитора длина каждого использованного винта должна быть не более 8 мм.
Кронштейн для настенного крепления
Задняя панель монитора
Кронштейн для |
настенного крепления |
Задняя панель |
монитора |
Стандартный |
винт: M4 x L10 |
Макс. 8 мм |
<![endif]>РУССКИЙ
7
<![endif]>РУССКИЙ
•• Реальное устройство может отличаться от изображений в этом руководстве.
ВНИМАНИЕ!
•• Не допускайте длительного нажатия на экран. Это может привести к искажению изображения.
•• Не выводите на экран неподвижное изображение в течение длительного времени. Это может привести к эффекту остаточного изображения. Если возможно, используйте экранную заставку ПК.
•• Включайте монитор в заземленную (трехконтактную) электрическую розетку.
•• При включении монитора в помещении с низкой температурой изображение может мерцать. Это нормальное явление.
•• На экране могут появляться красные, зеленые и синие точки. Это нормальное явление.
Подключение к ПК
•• Монитор поддерживает функцию Plug and Play*.
*Функция Plug and Play: Позволяет подключать к компьютеру устройство без выполнения каких-либо настроек или установки драйверов.
Подключение D-SUB
Передача аналогового видеосигнала с компьютера на монитор.
ПРИМЕЧАНИЕ
•• Использование кабеля D-sub для подключения к Macintosh.
•• Адаптер Mac
Для компьютеровApple Macintosh используйте отдельный адаптер-штекер для перехода с 15-контактного D-SUB VGAразъема высокой плотности (3-рядный) на прилагающийся 15-контактный 2-х рядный кабель.
Подключение HDMI
Передает цифровые видео и аудио сигналы с компьютера на монитор.
ВНИМАНИЕ!
•• Использование кабеля DVI-HDMI / DP (DisplayPort)-HDMI может привести к возникновению проблем совместимости.
•• Используйте сертифицированный кабель с логотипом HDMI. При использовании не сертифицированного кабеля HDMI экран может отображаться неправильно, или может возникнуть ошибка подключения.
•• Рекомендуемые типы кабелей HDMI
-- Высокоскоростной кабель HDMI®/TM
-- Высокоскоростной кабель HDMI®/TM с Ethernet
8
Подключение кA/V-устройствам
Подключение HDMI
HDMI передает цифровые видео- и аудиосигналы от вашегоA/V-устройства на монитор.
ПРИМЕЧАНИЕ
•• Использование кабеля DVI-HDMI / DP (DisplayPort)-HDMI может привести к возникновению проблем совместимости.
•• Используйте сертифицированный кабель с логотипом HDMI. При использовании не сертифицированного кабеля HDMI экран может отображаться неправильно, или может возникнуть ошибка подключения.
•• Рекомендуемые типы кабелей HDMI
-- Высокоскоростной кабель HDMI®/TM
-- Высокоскоростной кабель HDMI®/TM с Ethernet
Подключение периферийных устройств
Подключение наушников
Подключите периферийные устройства к монитору через гнездо для наушников.
ПРИМЕЧАНИЕ
•• Периферийные устройства приобретаются отдельно.
•• В зависимости от параметров воспроизведения звука на компьютере и внешних устройств функции наушников и динамиков могут быть ограничены.
•• Если вы используете наушники с Г-образным штекером, это может вызвать проблемы при подключении другого внешнего устройства к монитору. Поэтому мы рекомендуем использовать наушники с прямым штекером.
Г-образный |
Прямой штекер |
штекер |
(рекомендуется) |
<![endif]>РУССКИЙ
9
|
ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ |
||
<![if ! IE]> <![endif]>РУССКИЙ |
ПРИМЕЧАНИЕ |
|
|
•• Экранное меню вашего монитора может незначительно отличаться от изображенного в данном руководстве. |
|||
Вызов меню основного экрана |
|
||
|
|
||
|
|
1 Нажмите кнопку-джойстик в нижней части монитора. |
|
|
|
2 Перемещайте кнопку-джойстик вниз-вверх и влево-вправо, чтобы установить параметры. |
|
|
|
3 Нажмите кнопку-джойстик еще раз, чтобы выйти из главного меню. |
|
|
Кнопка-джойстик |
|
|
|
Кнопка |
Состояние меню |
Описание |
|
|
Главное меню отключено |
Включение меню основного экрана. |
|
|
Главное меню включено |
Выход из главного меню. |
|
|
(Удержание кнопки более 3 секунд обеспечивает выключение монитора. Вы можете выключить монитор, таким |
|
|
|
|
образом, в любое время, в том числе, когда отображается экранное меню.) |
|
|
Главное меню отключено |
Настройка громкости монитора. (24ML600M/27ML600M/27MN60T: только для HDMI)(24ML600S/27ML600S: HDMI + |
|
|
D-Sub) |
|
|
|
|
|
|
|
Главное меню включено |
Переход к функции Вход. |
|
|
Главное меню отключено |
Настройка громкости монитора. (24ML600M/27ML600M/27MN60T: только для HDMI)(24ML600S/27ML600S: HDMI + |
|
|
D-Sub) |
|
|
|
|
|
|
|
Главное меню включено |
Отображение функций Настройки. |
|
|
Главное меню отключено |
Отображение информации о текущем входе. |
|
|
Главное меню включено |
Выключение монитора. |
|
|
Главное меню отключено |
Отображение информации о текущем входе. |
10 |
|
Главное меню включено |
Переход к функции Режим изображения. (только для HDMI) |
|
|
|
