User Manual

(MONITOR LED)

Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcję obsługi. Po przeczytaniu
warto ją zachować na przyszłość.

27GS75Q

27GS75QX

Copyright © 2023 LG Electronics Inc. Wszelkie prawa zastrzeżone.

www.lg.com

2

2

SPIS TREŚCI

POLSKI

LICENCJE .....................................3

INFORMACJA DOTYCZĄCA
OPROGRAMOWANIA OPEN

SOURCE .......................................4

MONTAŻ I PRZYGOTOWANIE DO

PRACY ..........................................4

- Obsługiwane sterowniki i oprogramowanie ...5

- Opis produktu i przycisków ..................................... 5

Korzystanie z przycisku joysticka

- Przenoszenie i podnoszenie monitora ...............6

Montaż na płaskiej powierzchni
Regulacja wysokości podstawy
Regulacja kąta
Funkcja obrotu

Korzystanie z blokady Kensington

Montaż płyty montażowej
Montaż na ścianie

KORZYSTANIE Z FUNKCJI

MONITORA ............................... 15

- Podłączanie do komputera ................................... 15

Połączenie HDMI
Połączenie DisplayPort

- Podłączanie urządzeń audio-wideo ................. 16

Połączenie HDMI

- Podłączanie urządzeń peryferyjnych ............... 17

Podłączanie słuchawek

USTAWIENIA UŻYTKOWNIKA . 18

- Aktywacja menu głównego .................................. 18

Funkcje menu głównego

- Ustawienia użytkownika ........................................20

Ustawienia w menu

ROZWIAZYWANIE

PROBLEMÓW ........................... 30

DANE TECHNICZNE

PRODUKTU ............................... 34

- Fabryczny tryb obsługi ........................................... 36

- Taktowanie HDMI (wideo) ....................................38

- Dioda LED zasilania .................................................. 39

3

LICENCJE

Różne licencje mają zastosowanie do różnych modeli. Więcej informacji na temat licencji można znaleźć na stronie www.lg.com.

Terminy „HDMI” oraz „Multimedialny interfejs wysokiej jakości HDMI”, charakterystyczny kształt produktów HDMI
(HDMI trade dress) oraz Logo HDMI stanowią znaki towarowe lub zastrzeżone znaki towarowe spółki HDMI
Licensing Administrator, Inc.

POLSKI

4

INFORMACJA DOTYCZĄCA

POLSKI

OPROGRAMOWANIA OPEN
SOURCE

Aby uzyskać zawarty w tym produkcie kod źródłowy podlegający licencjom GPL,
LGPL, MPL i innym licencjom open source, które mają obowiązek ujawniać kod
źródłowy oraz aby uzyskać dostęp do wszystkich warunków wymienionych licencji,
informacji o prawach autorskich oraz innych istotnych dokumentów, należy
odwiedzić stronę http://opensource.lge.com.

Firma LG Electronics oferuje także dostarczenie kodu źródłowego typu otwartego
na CD-ROM za kwotę pokrywającą koszty takiej dystrybucji (jak koszty nośnika,
transportu i przechowania) po przesłaniu prośby na adres [email protected].

Oferta ta jest ważna dla każdego, kto otrzyma tę informację przez okres trzech lat
od ostatniej wysyłki tego produktu.

MONTAŻ I PRZYGOTOWANIE DO PRACY

PRZESTROGA

• Należy zawsze korzystać z oryginalnych elementów, aby zapewnić bezpieczeństwo

i prawidłowe działanie produktu.

• Szkody i obrażenia ciała spowodowane stosowaniem niezatwierdzonych części nie

są objęte gwarancją.

• Zaleca się korzystanie z części dostarczonych w zestawie.

• W przypadku użycia przewodów niezatwierdzonych przez firmę LG na monitorze

może nie być wyświetlany obraz lub mogą pojawić się na nim zakłócenia.

• Ilustracje zawarte w tym dokumencie przedstawiają standardowe procedury,

dlatego elementy na nich prezentowane mogą różnić się od zakupionego produktu.

• Podczas montażu produktu przy użyciu wkrętów nie należy korzystać z substancji

takich, jak oleje czy smary. (Może to spowodować uszkodzenie produktu.)

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować uszkodzenie

monitora. Spowodowane w ten sposób uszkodzenia nie są objęte gwarancją.

• Nie wolno przenosić monitora w pozycji odwróconej, trzymając go jedynie za

podstawę, Ponieważ może on wypaść z podstawy i spowodować obrażenia ciała.

• Nie wolno dotykać ekranu monitora podczas unoszenia lub przenoszenia

urządzenia. Siła wywierana na ekran monitora może spowodować jego
uszkodzenie.

• Dla uzyskania wzoru fali, w przeciwieństwie do ogólnej metody pokrywania,

stosuje się dododanego materiału błyszczącego dodanego do materiału surowego.
Posiada dobrą trwałość przy braku wyglądu zdarcia. Proszę stosować z zaufaniem
ponieważ użytkowanie problemu nie stwarza jakichkolwiek problemów.

UWAGA

• Poszczególne elementy zestawu mogą wyglądać inaczej niż przedstawiono na

poniższym rysunku.

• Wszystkie informacje dotyczące produktu zawarte w tej instrukcji obsługi, w tym

także dane techniczne, mogą zostać zmienione w celu poprawy jakości produktu,

bez powiadomienia.

• Dodatkowe akcesoria są dostępne w sklepach ze sprzętem elektronicznym i za

pośrednictwem stron internetowych. Informacje na ich temat można także uzyskać
od sprzedawcy, u którego zakupiono produkt.

• Przewód zasilający dołączony do zestawu może być różny w zależności od regionu.

5

Obsługiwane sterowniki i oprogramowanie

Możesz ściągnąć i zainstalować najnowszą wersję ze strony internetowej LGE (www.
lg.com).

Sterowniki i oprogramowanie Priorytet instalacji

Sterownik monitora Zalecane

Zalecane

Opis produktu i przycisków

POLSKI

Przycisk joysticka

6

Korzystanie z przycisku joysticka

POLSKI

Naciskając przycisk joysticka lub poruszając go palcem w lewo/prawo/górę/dół,
można z łatwością sterować funkcjami monitora.

Podstawowe funkcje

/

/

Zasilanie
włączone

Zasilanie
wyłączone

Regulacja
głośności

Regulacja
jasności
ekranu

Aby włączyć monitor, naciśnij palcem
jeden raz przycisk joysticka.

Naciśnij i przytrzymaj przycisk
joysticka, aby wyłączyć monitor.

Głośność można regulować
poruszając przyciskiem joysticka w
lewo/prawo.

Jasność ekranu można regulować,
poruszając przyciskiem joysticka w
górę lub w dół.

Przenoszenie i podnoszenie monitora

Podczas przenoszenia lub podnoszenia monitora należy przestrzegać poniższych
instrukcji. Pomogą one uniknąć jego zarysowania lub uszkodzenia, a także zapewnić
bezpieczny transport niezależnie od kształtu i rozmiaru urządzenia.

• Przed przeniesieniem monitora zaleca się umieszczenie go w oryginalnym kartonie

lub opakowaniu.

• Przed przeniesieniem lub uniesieniem monitora należy odłączyć przewód zasilający

i wszystkie inne przewody.

• Monitor należy chwycić mocno u dołu i z boku obudowy. Nie należy chwytać

monitora za sam panel.

• Monitor należy trzymać ekranem na zewnątrz, aby zmniejszyć ryzyko jego

zarysowania.

• Podczas transportu monitora należy chronić go przed wstrząsami i drganiami.

• Podczas transportu monitor należy trzymać w pozycji pionowej – nie wolno obracać

go ani pochylać na bok.

7

PRZESTROGA

• Należy w miarę możliwości unikać dotykania ekranu monitora.

- Niezastosowanie się do tego zalecenia może spowodować uszkodzenie powłoki

ekranu albo niektórych pikseli służących do generowania obrazu.

• W przypadku korzystania z panelu monitora bez przymocowanej stopki podstawy

używanie przycisku joysticka, znajdującego się na monitorze, może przyczynić się
do zachwiania stabilności i upadku monitora, co może spowodować uszkodzenie
urządzenia i zranić osoby znajdujące się w pobliżu. Dodatkowo przycisk joysticka
może w takich warunkach nie działać prawidłowo.

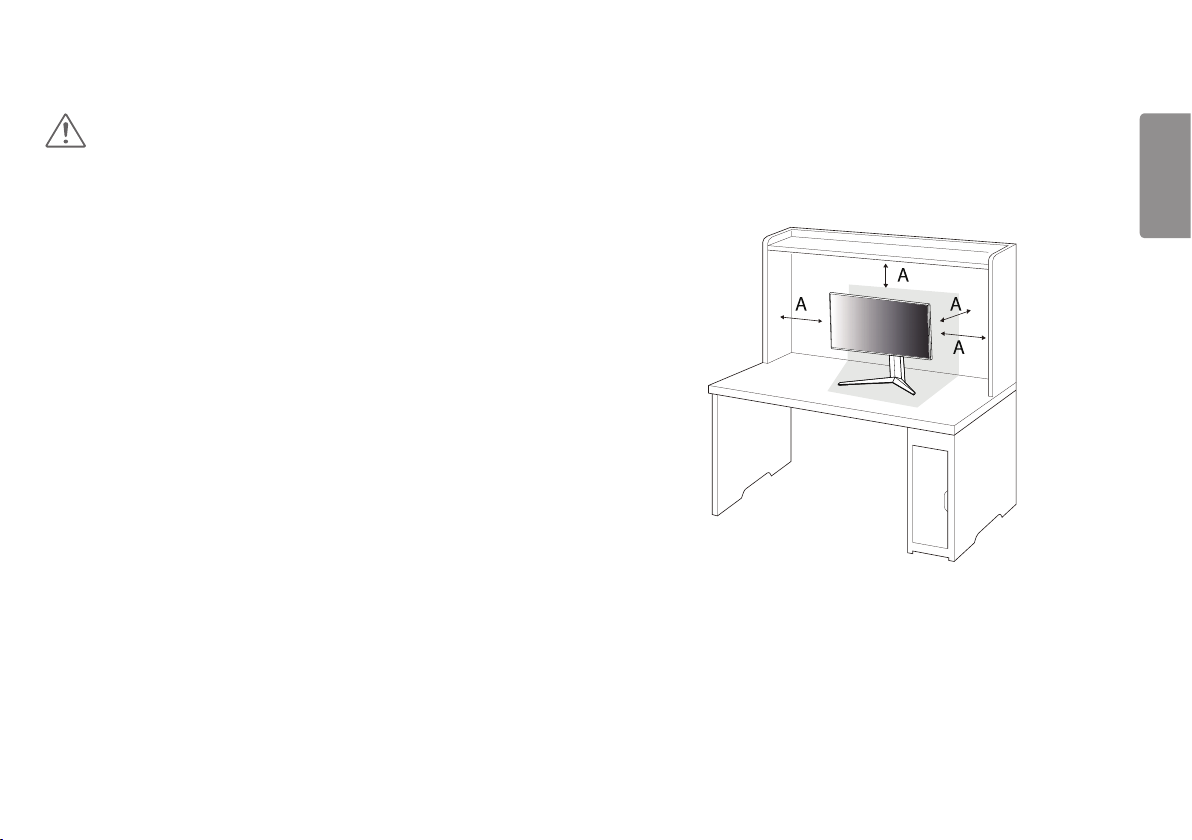

Montaż na płaskiej powierzchni

• Podnieś monitor i umieść go na płaskiej powierzchni w pozycji pionowej. Monitor

należy ustawić w odległości co najmniej 100mm od ściany, aby zapewnić właściwą
wentylację.

A : 100 mm

POLSKI

8

POLSKI

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć go od

zasilania. Istnieje ryzyko porażenia prądem elektrycznym.

• Należy użyć przewodu zasilającego, który został dostarczony w pakiecie razem z

produktem. Przewód ten należy podłączyć do uziemionego gniazdka elektrycznego.

• W przypadku, gdy potrzebny jest dodatkowy przewód, należy zakupić go

u lokalnego sprzedawcy lub udać się do najbliższego sklepu ze sprzętem

elektronicznym.

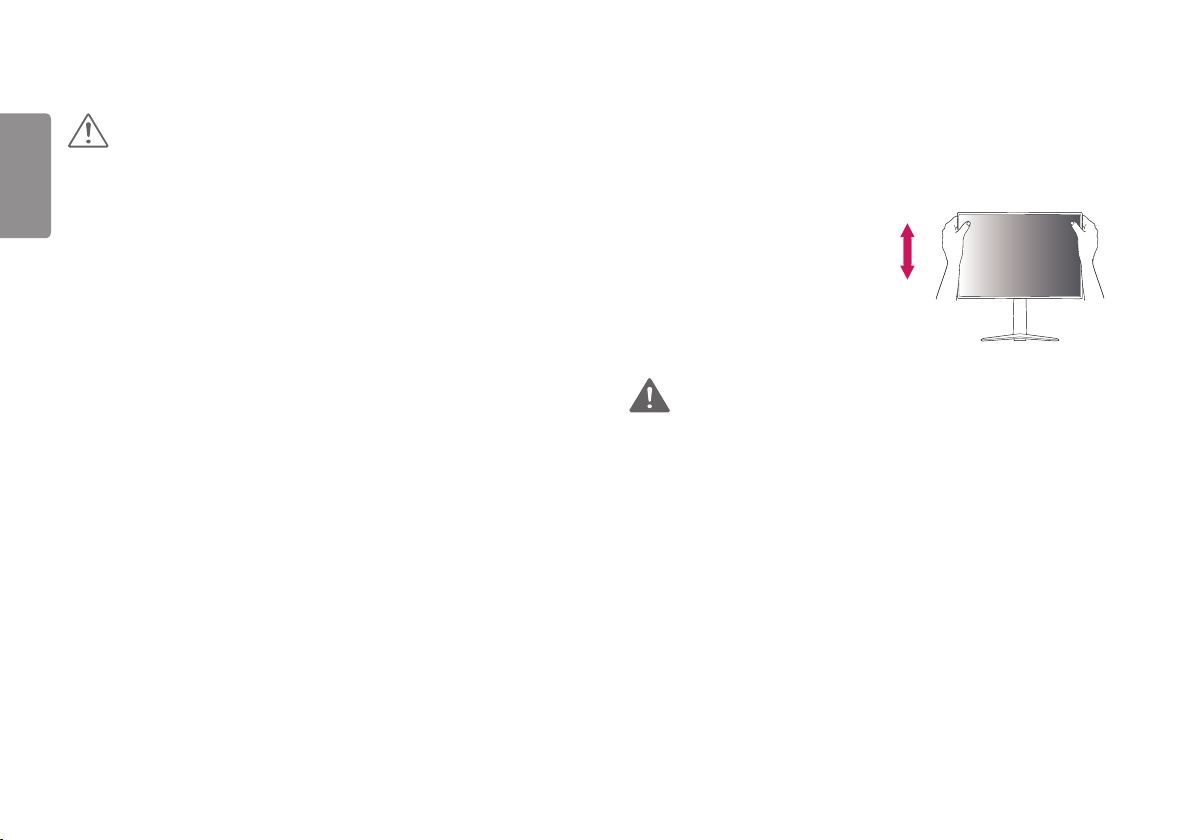

Regulacja wysokości podstawy

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej.
2 W sposób zdecydowany uchwyć monitor obiema rękoma i dokonaj regulacji.

Maks. 110,0 mm

OSTRZEŻENIE

• Podczas regulacji wysokości ekranu nie należy umieszczać rąk na nóżce podstawy.

Zapobiegnie to urazom palców.

9

Regulacja kąta

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej.
2 Dostosuj kąt nachylenia ekranu.

Aby zapewnić sobie wygodę korzystania z urządzenia, można regulować kąt
nachylenia ekranu w przód lub tył w zakresie od -5° do +15°.

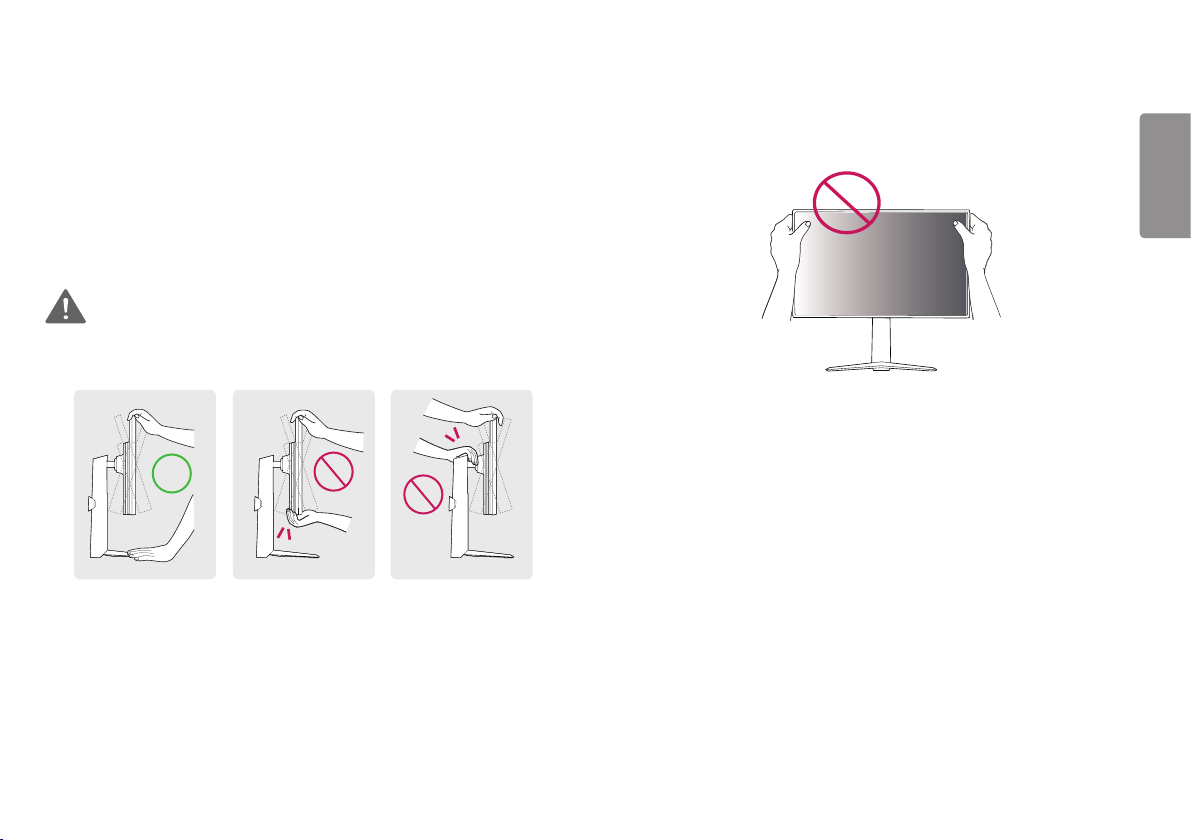

OSTRZEŻENIE

• Aby uniknąć urazów palców podczas regulacji kąta nachylenia ekranu, nie należy

trzymać dolnej części obudowy monitora w sposób przedstawiony poniżej.

• Podczas regulacji kąta nachylenia monitora nie należy dotykać ani naciskać obszaru

ekranu.

POLSKI

10

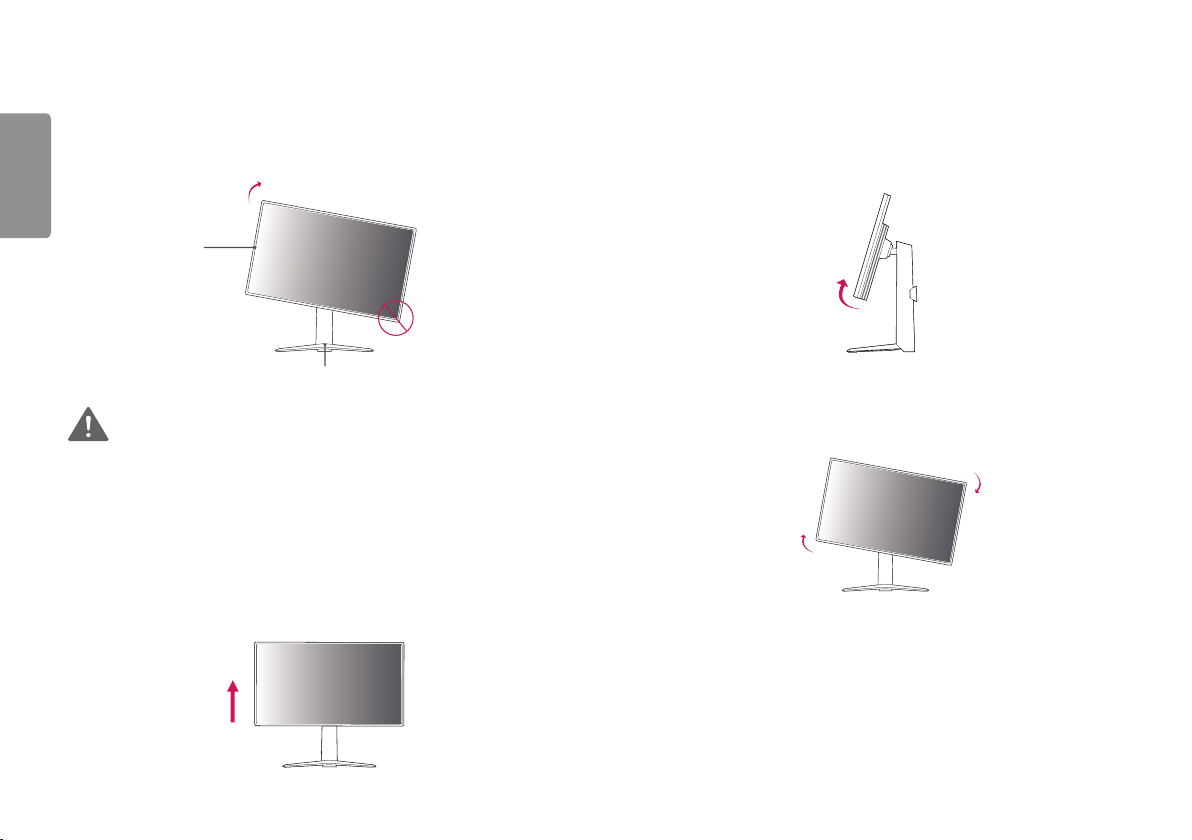

Funkcja obrotu

POLSKI

Funkcja obrotu umożliwia obrócenie monitora o 90 stopni w prawo.

Monitor

Podstawa

OSTRZEŻENIE

• W celu uniknięcia zarysowania stopki podstawy podczas obracania monitora należy

dopilnować, aby stopka nie stykała się z monitorem.

• Podczas korzystania z funkcji obrotu nie wolno obracać monitora zbyt szybko lub z

użyciem nadmiernej siły.

- Monitor może dotknąć podstawy i zarysować stopkę.

- Uważaj, aby palce nie dostały się pomiędzy monitor a podstawę, gdyż grozi to

urazem palców.

1 Podnieś monitor do maksymalnej wysokości.

2 Dostosuj kąt monitora, przechylając go w kierunku wskazanym przez strzałkę

na ilustracji.

3 Obróć monitor w prawo, jak pokazano na ilustracji.

11

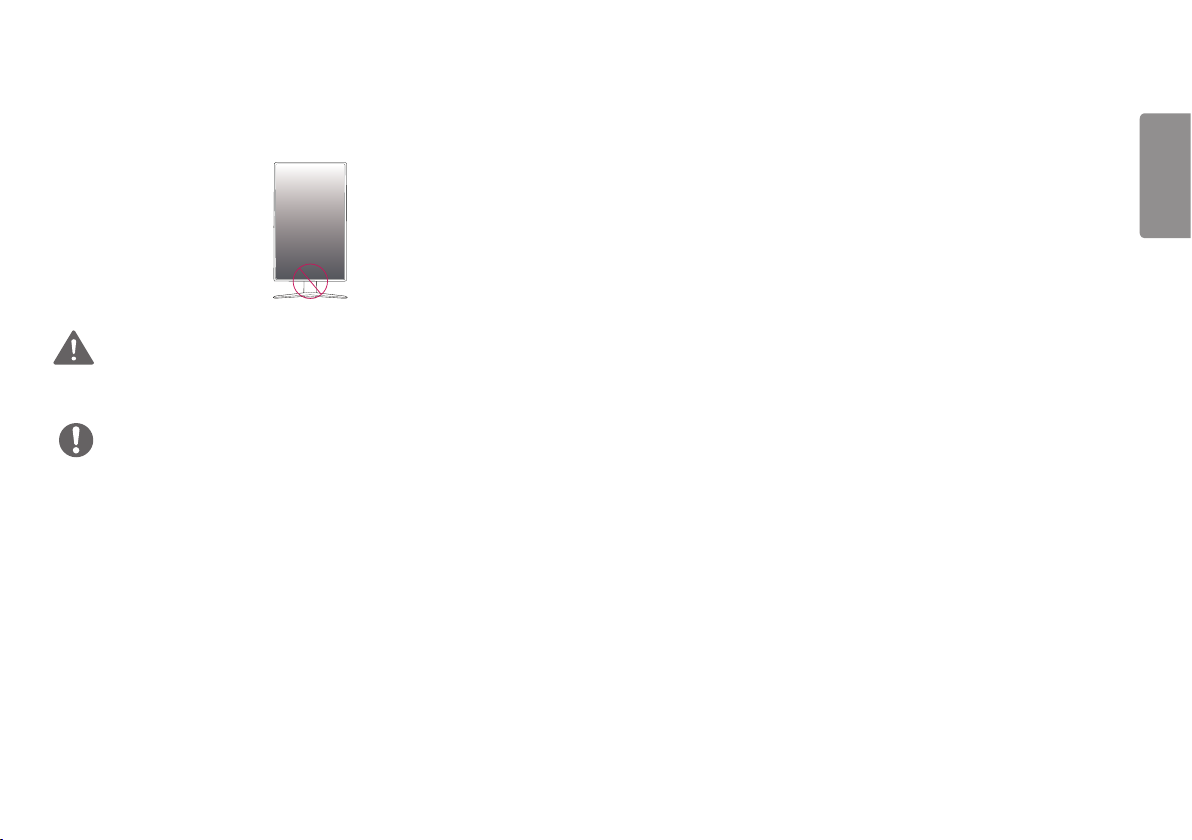

4 Obróć monitor o 90°, jak pokazano poniżej, aby zakończyć montaż.

OSTRZEŻENIE

• Należy zachować ostrożność, ponieważ można zranić się w palce, jeżeli wejdą

one między głowicą a biurkiem.

UWAGA

• Funkcja automatycznego obrotu ekranu nie jest obsługiwana.

• Ekran można łatwo obracać za pomocą klawisza skrótu obrotu ekranu

dostępnego z poziomu systemu operacyjnego Windows. W niektórych wersjach
systemu Windows oraz niektórych sterownikach karty graficznej mogą być
wykorzystywane inne ustawienia klawisza obrotu ekranu lub klawisz obrotu
może być w ogóle nieobsługiwany.

POLSKI

12

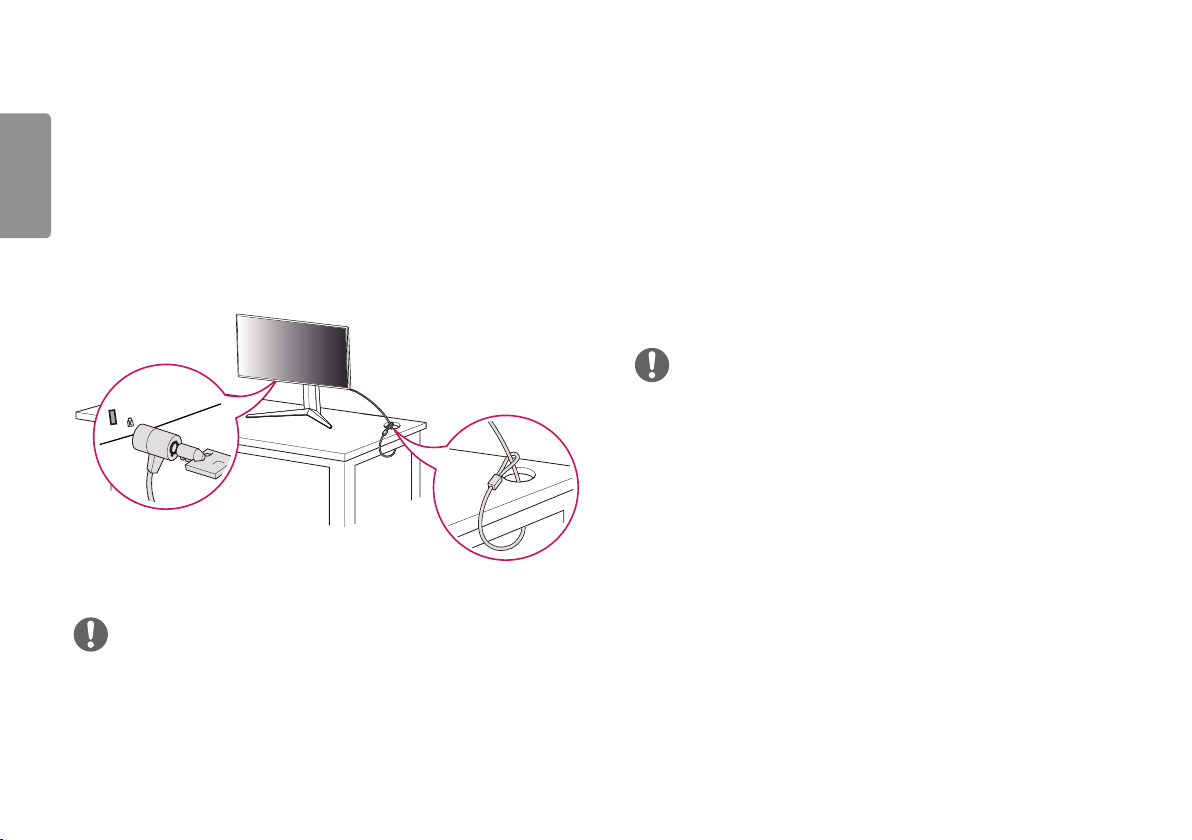

Korzystanie z blokady Kensington

POLSKI

Złącze systemu zabezpieczającego Kensington znajduje się u dołu monitora.
Więcej informacji dotyczących instalacji oraz korzystania z blokady znajduje się w

instrukcji obsługi blokady Kensington oraz na stronie internetowej dostępnej pod

adresem http://www.kensington.com.

Przymocuj monitor do stołu za pomocą kabla systemu zabezpieczającego

Kensington.

UWAGA

• System zabezpieczający Kensington jest wyposażeniem dodatkowym. Dodatkowe

akcesoria można nabyć w większości sklepów z artykułami RTV.

Montaż płyty montażowej

Monitor odpowiada specyfikacjom dotyczącym płyty montażowej oraz innych
zgodnych urządzeń.

1 Połóż monitor ekranem do dołu. Aby chronić panel monitora (ekran), osłoń

go miękką szmatką lub osłoną ochronną monitora dostarczoną w zestawie z
produktem.

2 Wyjmij cztery wkręty przykręcone z tyłu monitora.
3 Umieść płytę montażową na monitorze i wyrównaj ją z otworami na wkręty.
4 Dokręć cztery wkręty za pomocą śrubokręta, aby przymocować płytę do

monitora.

UWAGA

• Płyta montażowa jest sprzedawana oddzielnie.

• Więcej informacji na temat montażu znajduje się w instrukcji montażu płyty.

• Podczas montażu płyty nie należy stosować zbyt dużej siły, ponieważ może to

spowodować uszkodzenie ekranu.

13

Montaż na ścianie

Monitor należy zamontować w odległości co najmniej 100mm od ściany oraz
pozostawić po obu jego stronach wolną przestrzeń (co najmniej 100mm), aby
zapewnić właściwą wentylację. Szczegółowe instrukcje dotyczące montażu można
uzyskać u sprzedawcy. Informacje na temat montażu i ustawiania uchwytu ściennego
o regulowanym nachyleniu można również znaleźć w dołączonej do niego instrukcji.

100 mm

100 mm

100 mm

100 mm

100 mm

Aby zamontować monitor na ścianie, należy przykręcić uchwyt ścienny (opcjonalny)
do tyłu monitora.

Uchwyt ścienny musi być prawidłowo przymocowany do monitora i do ściany.

1 Użycie wkrętów dłuższych od standardowych może spowodować powstanie

uszkodzeń wewnątrz produktu.

2 Wkręty, które nie spełniają wymagań standardu VESA, mogą uszkodzić

urządzenie i spowodować upadek monitora. Firma LG Electronics nie odpowiada
za jakiekolwiek wypadki związane z użyciem wkrętów niezgodnych ze
standardem VESA.

Montaż ścienny (mm) 100x100
Typ wkrętu M4 x L10
Liczba wkrętów 4
Płyta montażowa (opcjonalnie) LSW 149

POLSKI

14

POLSKI

UWAGA

• Należy użyć wkrętów spełniających wymagania standardu VESA.

• W skład zestawu do montażu ściennego wchodzi instrukcja montażu i wszystkie

niezbędne części.

• Uchwyt ścienny jest wyposażeniem dodatkowym. Dodatkowe akcesoria można

nabyć u lokalnego sprzedawcy.

• Długość wkrętu może być różna w zależności od modelu uchwytu ściennego.

Należy użyć wkrętów o odpowiedniej długości.

• Więcej informacji można znaleźć w instrukcji obsługi uchwytu ściennego.

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć przewód

zasilający, aby uniknąć porażania prądem.

• W przypadku montażu monitora na suficie lub pochylonej ścianie może on spaść,

powodując obrażenia ciała u osób znajdujących się w pobliżu. Do montażu należy
użyć uchwytu ściennego dopuszczonego przez firmę LG do użytku z danym
modelem urządzenia. W razie potrzeby należy skonsultować się z lokalnym
sprzedawcą lub technikiem.

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować uszkodzenie

monitora. Spowodowane w ten sposób uszkodzenia nie są objęte gwarancją.

• Zaleca się korzystanie z uchwytu ściennego i wkrętów zgodnych ze standardem

VESA. Uszkodzenia wynikłe z użycia nieprawidłowych akcesoriów lub
niewłaściwego wykorzystania akcesoriów nie są objęte gwarancją.

• Długość każdego zamontowanego wkrętu, mierzona z tyłu monitora, powinna

wynosić nie więcej niż 8mm.

Płyta montażowa

Tył monitora

Płyta montażowa

Tył monitora

Wymiary wkrętu

: M4 x L10

Maks. 8mm

15

KORZYSTANIE Z FUNKCJI MONITORA

• Produkt przedstawiony na ilustracjach w tej instrukcji może się różnić wyglądem od

zakupionego przez użytkownika.

Naciśnij przycisk joysticka, wybierz kolejno Ustawienia → Źródło, a następnie
wybierz sygnał źródłowy.

PRZESTROGA

• Nie wolno zbyt długo naciskać ekranu monitora. Może to spowodować

zniekształcenie obrazu.

• Nie wolno wyświetlać na ekranie nieruchomych obrazów przez dłuższy czas. Może

to spowodować wypalenie się obrazu na ekranie. W miarę możliwości należy
korzystać z wygaszacza ekranu.

UWAGA

• Podłączając przewód zasilający do gniazdka sieciowego, należy skorzystać z

przedłużacza z uziemieniem (3 otwory) lub gniazdka z uziemieniem.

• W niskiej temperaturze otoczenia ekran może migotać po włączeniu. To normalne

zjawisko.

• Na ekranie mogą czasami pojawiać się czerwone, zielone lub niebieskie kropki. To

normalne zjawisko.

Podłączanie do komputera

• Ten monitor obsługuje funkcję Plug and Play*.

* Plug and Play: funkcja, która umożliwia dodanie urządzenia do komputera bez

konieczności przeprowadzania ponownej konfiguracji komputera i ręcznej instalacji
dodatkowych sterowników.

Połączenie HDMI

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera

do monitora.

PRZESTROGA

• W przypadku korzystania z przewodu DVI–HDMI / DP(DisplayPort) – HDMI mogą

występować problemy ze zgodnością.

• Należy korzystać z certyfikowanego przewodu z logo HDMI. W przypadku

używania niecertyfikowanego przewodu HDMI może wystąpić problem z
wyświetlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Ultra szybki Przewód HDMI®/

TM

POLSKI

16

Połączenie DisplayPort

POLSKI

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera

do monitora.

UWAGA

• Sygnał wideo lub audio może nie być dostępny w zależności od wersji portów DP

(DisplayPort) komputera.

• W przypadku korzystania z karty graficznej ze złączem Mini DisplayPort zaleca się

użycie przewodu MiniDP–DP (Mini DisplayPort – DisplayPort) lub przejściówki do
łączenia przewodu DisplayPort 1.4. (Do nabycia oddzielnie)

Podłączanie urządzeń audio-wideo

Połączenie HDMI

Połączenie HDMI umożliwia przesyłanie cyfrowych sygnałów audio i wideo z
urządzenia audio-wideo do monitora.

UWAGA

• W przypadku korzystania z przewodu DVI–HDMI / DP (DisplayPort) – HDMI mogą

występować problemy ze zgodnością.

• Należy korzystać z certyfikowanego przewodu z logo HDMI. W przypadku

używania niecertyfikowanego przewodu HDMI może wystą pić problem z
wyś wietlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Ultra szybki Przewód HDMI®/

TM

17

Podłączanie urządzeń peryferyjnych

Podłączanie słuchawek

Urządzenia peryferyjne można podłączać do monitora za pomocą portu słuchawek.

UWAGA

• Urządzenia peryferyjne są do nabycia osobno.

• W przypadku korzystania ze słuchawek z wtykiem kątowym mogą występować

problemy z podłączaniem innych urządzeń zewnętrznych do monitora. Dlatego
zaleca się korzystanie ze słuchawek z wtykiem prostym.

Wtyk kątowy Wtyk prosty

(zalecany)

• W zależności od ustawień dźwięku PC i urządzenia zewnętrznego funkcje

słuchawek mogą być ograniczone.

POLSKI

18

USTAWIENIA

POLSKI

UŻYTKOWNIKA

Aktywacja menu głównego

1 Naciśnij przycisk joysticka u dołu monitora.
2 Przesuwaj joystick w górę/dół ( / ) oraz w

prawo/lewo ( / ), aby wybrać poszczególne
opcje.

3 Naciśnij jeszcze raz przycisk joysticka, aby wyjść z

menu głównego.

Przycisk joysticka

Przycisk Stan menu Funkcja

Menu główne jest nieaktywne Aktywacja menu głównego.

Dostęp do funkcji Ustawienia.

Menu główne jest aktywne

Menu główne jest nieaktywne Regulacja głośności monitora.

Menu główne jest aktywne Dostęp do funkcji sygnału Źródło.

Menu główne jest nieaktywne Regulacja głośności monitora.

Menu główne jest aktywne Dostęp do funkcji Tryb Gra.

Menu główne jest nieaktywne Regulacja jasności monitora.

Menu główne jest aktywne Wyłączanie monitora.

Menu główne jest nieaktywne Regulacja jasności monitora.

Menu główne jest aktywne Wyjście z menu głównego.

(Przytrzymywanie przycisku w celu wyłączenia
monitora: monitor można wyłączyć w ten sposób w
dowolnym momencie, także wtedy, gdy włączone jest
menu ekranowe).

Funkcje menu głównego

Wyłącz zasilanie

19

POLSKI

Menu główne Funkcja

Źródło Ustawienie trybu sygnału wejściowego.

Źródło Tryb Gra

Ustawienia

Wyjście

Wyłącz zasilanie Wyłączanie monitora.

Ustawienia Konfiguracja ustawień ekranu.

Tryb Gra Ustawienie trybu obrazu dostosowanego do gier.

Wyjście Wyjście z menu głównego.

20

Ustawienia użytkownika

POLSKI

Ustawienia w menu

1 Aby wyświetlić menu ekranowe, naciśnij przycisk joysticka u dołu monitora, a następnie przejdź do Ustawienia.
2 Skonfiguruj opcje przesuwając joystick w górę/dół/lewo/prawo.
3 Aby powrócić do wyższego poziomu menu lub ustawić inne pozycje menu, przesuń przycisk joysticka w stronę strzałki lub naciśnij joystick ( ).
4 Jeśli chcesz wyjść z menu ekranowego, przesuwaj joystick w stronę strzałki do momentu wyjścia z menu.

Tryb Gra Regulacja Gra Regulacja Obrazu Źródło Ogólne

Tryb Gra w sygnale SDR (nie HDR).

Ustawienia > Tryb Gra Funkcja

W tym trybie użytkownicy mogą dostosowywać różne elementy, w tym opcje dotyczące gry.
Tryby obrazu Gracz 1 i Gracz 2 umożliwiają zapis dwóch niestandardowych konfiguracji wyświetlania, w tym opcji konfiguracji

związanych z grami.

Ten tryb jest przeznaczony dla użytkowników, którzy nie rozróżniają czerwonego i zielonego koloru. Dzięki niemu użytkownicy
mający powyższy problem mogą łatwo rozróżnić te kolory.

Tryb Gra

Gracz 1

Gracz 2

FPS Ten tryb jest zoptymalizowany pod kątem gier FPS.

RTS Ten tryb jest zoptymalizowany pod kątem gier RTS.

Żywy Zwiększa kontrast, jasność i ostrość w celu wyświetlania żywych obrazów.

Czytelnik Optymalizacja ekranu pod kątem przeglądania dokumentów. Ekran można rozjaśnić z poziomu menu ekranowego.

Efekt HDR Optymalizuje działanie ekranu dla szerokie zakresu dynamiki.

Daltonizm

21

POLSKI

22

Tryb Gra w sygnale HDR.

POLSKI

Ustawienia > Tryb Gra Funkcja

W tym trybie użytkownicy mogą dostosowywać różne elementy, w tym opcje dotyczące gry.
Tryby obrazu Gracz 1 i Gracz 2umożliwiają zapis dwóch niestandardowych konfiguracji wyświetlania, w tym opcji konfiguracji

związanych z grami.

Tryb Gra

Gracz 1

Gracz 2

FPS Ten tryb jest zoptymalizowany pod kątem gier FPS. Sprawdza się w przypadku bardzo ciemnych gier FPS.

RTS Ten tryb jest zoptymalizowany pod kątem gier RTS.

Żywy Optymalizuje ekran dla żywych kolorów.

UWAGA

• Treść HDR może nie być obsługiwana odpowiednio w systemie operacyjnym Windows 10. Proszę sprawdzić ustawienia HDR Wł. / Wył. Windowsa.

• Gdy funkcja HDR jest włączona, znaki lub jakość obrazu mogą być słabej jakości zgodnie z wydajnością karty graficznej.

• Podczas gdy funkcja HDR jest włączona, miganie ekranu lub trzeszczenie może się pojawiać, podczas zmiany wejścia monitora lub power Wł. / Wył.

zasilania zgodnie z wydajnością karty graficznej.

• Aby dowiedzieć się, czy dana karta graficzna albo gra obsługuje HDR, należy odwiedzić witrynę odpowiednio producenta albo studia.

23

Ustawienia > Regulacja Gra Funkcja

Wł.

Wył. Wyłączenie funkcji Overclock.

Pozwala ustawić w opcji Overclock współczynnik odświeżania wyższy od zalecanego w danych
technicznych panelu.

UWAGA

Overclock

Regulacja Gra

• Po ponownym włączeniu monitora należy zmienić ustawienie maksymalnego współczynnika odświeżania w panelu sterowania

karty graficznej GPU.

• Jeśli obraz na ekranie wygląda nietypowo, wyłącz funkcję Overclock.

• Obsługa funkcji Overclock może się różnić w zależności od karty graficznej lub zawartości gry.

• Firma LG nie gwarantuje żądanego działania funkcji i nie ponosi odpowiedzialności za żadne działanie niepożądane, które

może wystąpić po jej aktywacji.

Zapewnia płynny i naturalny obraz dzięki synchronizacji częstotliwości pionowej sygnału wejściowego z częstotliwością sygnału
wyjściowego.

PRZESTROGA

• Obsługiwany interfejs: DisplayPort, HDMI(FreeSync), Adaptive-Sync.

FreeSync / Adaptive­Sync

• Obsługiwana karta graficzna: Karta graficzna, która obsługuje AMD FreeSyn jest niezbędna.

• Obsługiwana wersja. Upewnij się, że zaktualizowano kartę graficzną do ostatniej wersji.

• W celu poznania szczegółów, przejdź do strony AMD http://www.amd.com/FreeSync.

Rozszerzony

Podstawowy

Wył. Wyłącza FreeSync / Adaptive-Sync.

Włączanie funkcji FreeSync / Adaptive-Sync. (Włącz poszerzone pasmo częstotliwości, będące częścią
funkcji FreeSync, a nie tryb podstawowy.)

Włączanie funkcji FreeSync / Adaptive-Sync. (Włącz podstawowe pasmo częstotliwości, będące częścią
funkcji FreeSync.)

POLSKI

24

POLSKI

Regulacja Gra

Kontrola Czerni

Czas Odpowiedzi

Crosshair

Licznik FPS

Reset Gra

Regulacja kontrastu czerni pozwala uzyskać lepszą widoczność ciemnych scen.
Można wówczas łatwo rozróżnić obiekty w ciemnych grach.

Określenie czasu odpowiedzi dla wyświetlanych obrazów w oparciu o prędkość odświeżania ekranu.
W zwykłym środowisku zaleca się korzystanie z ustawienia Szybki.
W przypadku dynamicznych obrazów zaleca się korzystanie z ustawienia Szybszy.
W zależności od zawartości może wystąpić Szum Ruchu gdy wybrana jest opcja Tryb Szybszy.

Szybszy Określenie dla czasu odpowiedzi wartości Szybszy.

Szybki Określenie dla czasu odpowiedzi wartości Szybki.

Normalny Określenie dla czasu odpowiedzi wartości Normalny.

Wył. Funkcja poprawy czasu odpowiedzi nie jest używana.

Opcja celownika powoduje, że po środku ekranu pojawia się specjalne oznaczenie dla gier typu First Person Shooter (FPS).
Użytkownicy mogą wybrać Crosshair, które pasuje do ich środowiska gry z czterech różnych Crosshairs.

Wł.

Wył. Nie należy używać opcji Licznik FPS.

Wskaźnik wyświetlony jest w górnym lewym rogu ekranu. Przedstawia faktyczną wielkość ramy znajdującej
się na wejściu. Można również ustawić pozycję Licznik FPS. (lewy górny / prawy górny / prawy dolny / lewy
dolny)

UWAGA

• Opcje Licznik FPS i Crosshair (Celownik) nie mogą być używane w tym samym czasie.

Przywracanie domyślnych ustawień obrazu.

Nie Anuluje wybraną operację.

Tak Przywraca ustawienia domyślne.

25

Ustawienia > Regulacja Obrazu Funkcja

Jasność Umożliwia regulację jasności ekranu.

Kontrast

Ostrość Dostosowanie ostrości ekranu.

Gamma

Temp.Kol.

Regulacja Obrazu

R/G/B Umożliwia dostosowanie obrazu poprzez określenie poziomów kolorów: Czerwony, Zielony i Niebieski.

6 Kolorów

Poziom Czerni

Umożliwia regulację kontrastu ekranu.

Tryb 1, Tryb 2,
Tryb 3

Tryb 4 Jeżeli nie trzeba regulować ustawień gamma, wybrać tryb Tryb 4.

Ust. Własne Użytkownik może dostosować kolor, wybierając odcień czerwony, zielony lub niebieski.

Ciepła Ustawienie bardziej czerwonej tonacji kolorów ekranu.

Średnia Ustawienie tonacji kolorów ekranu pomiędzy czerwoną a niebieską.

Zimna Ustawienie bardziej niebieskiej tonacji kolorów ekranu.

Ręcznie Wówczas użytkownik może wyregulować dokładnie temperaturę barwową.

Umożliwia uzyskanie pożądanych kolorów poprzez dostosowanie barwy i nasycenia 6 kolorów (Czerwony, Zielony, Niebieski,
Błękitny, Amarantowy i Żółty) oraz zapisanie ustawień.

Odcień Dostosowanie tonacji ekranu.

Nasycenie

Określenie poziomu zrównoważenia (tylko HDMI).

yOffset (Zrównoważenie): w przypadku sygnału wideo to ustawienie pozwala uzyskać możliwie najciemniejszy ekran

monitora.

Wysoki Utrzymuje obecny współczynnik kontrastu ekranu.

Niski Obniża poziom czerni i podnosi poziom bieli względem bieżącego

Im wyższa wartość parametru gamma, tym ciemniejszy jest obraz. Z kolei im niższa wartość parametru
gamma, tym jaśniejszy jest obraz.

Dostosowanie nasycenia kolorów wyświetlanych na ekranie. Im niższa wartość, tym mniejsze nasycenie i
jaśniejsze kolory. Im wyższa wartość, tym większe nasycenie i ciemniejsze kolory.

POLSKI

współczynnika kontrastu ekranu.

26

POLSKI

Regulacja Obrazu

DFC

Resetuj obraz

Wł. Automatyczne dostosowanie jasności w oparciu o używany monitor.

Wył. Wyłączenie funkcji DFC.

Chcesz zresetować ustawienia obrazu?

Nie Anuluje wybraną operację.

Tak Przywraca ustawienia domyślne.

27

Ustawienia > Źródło Funkcja

Lista wejść Wybór trybu sygnału wejściowego.

Dostosowanie proporcji ekranu.

Proporcje obrazu

Źródło

Autom. przeł. wejść

Pełna szerokość Wyświetlanie filmu w trybie szerokoekranowym niezależnie od wejściowego sygnału wideo.

4:3 Wyświetla wideo w 4:3.

Jeśli przycisk automatycznego wyboru sygnału wejściowego będzie w pozycji Wł., monitor przełączy się automatycznie na nowy
sygnał wejściowy po podłączeniu urządzenia.

Wł. Włącza Autom. przeł. wejść.

Wył. Wyłącza Autom. przeł. wejść.

POLSKI

28

Ustawienia > Ogólne Funkcja

POLSKI

Język Wybór języka menu ekranowego.
Przycisk definiowany

przez użytkownika 1
Przycisk definiowany

przez użytkownika 2

SMART ENERGY
SAVING

Ogólne

Tryb głębokiego
uśpienia

Możesz dostosować menu główne, aby łatwo uzyskać dostęp do preferowanego menu.
Przycisk definiowany przez użytkownika 1 oraz Przycisk definiowany przez użytkownika 2 pojawiają się z lewej / prawej strony

głównego menu.

Wysoki Oszczędzanie energii za pomocą funkcji SMART ENERGY SAVING o wysokiej wydajności.
Niski Oszczędzanie energii za pomocą funkcji SMART ENERGY SAVING o niskiej wydajności.
Wył. Wyłączenie funkcji SMART ENERGY SAVING.

W trybie głębokiego uśpienia pobór energii jest zminimalizowany w porównaniu do trybu gotowości.
Wł. Włączenie opcji Tryb głębokiego uśpienia.
Wył. Wyłączenie opcji Tryb głębokiego uśpienia.

UWAGA

• Jeśli Tryb głębokiego uśpienia jest Wył., monitor wyłącza podświetlenie tylko wtedy, gdy znajduje się w trybie gotowości.

Włączenie/wyłączenie wskaźnika zasilania u dołu monitora.

Dioda LED zasilania

Wł. Wskaźnik zasilania jest włączany automatycznie.
Wył. Wskaźnik zasilania jest wyłączony.

29

Ogólne

Automatyczne Wył.

Standard wejścia

Brzęczyk

OSD Zablokuj

Automatyczne wyłączanie monitora w przypadku braku ruchu na monitorze w określonym czasie. Ustawienie czasu funkcji
automatycznego wyłączania. (8Godz.

Ustaw wersję kompatybilności wejścia na tę samą wersję, co podłączone urządzenie zewnętrzne.

- W przypadku wejścia DisplayPort ustaw wartość 1.4, aby korzystać z funkcji HDR.

- W przypadku wejścia HDMI ustaw wartość 2.0, aby korzystać z funkcji HDR.

Niniejsza funkcja zezwala na ustawienia dźwięku generowane przez Brzęczyk, podczas gdy monitor jest Wł..

Wł. Włączenie funkcji

Wył. Wyłączenie funkcji

Funkcja uniemożliwia konfigurowanie i regulowanie pozycji menu.

Wł. Włączenie opcji OSD Zablokuj.
Wył. Wyłączenie opcji OSD Zablokuj.

, 6

Godz.

Brzęczyk

Brzęczyk

, 4

Godz. i Wył.

w monitorze.

w monitorze.

)

UWAGA

• Wyłączone są wszystkie funkcje z wyjątkiem opcji: Jasność, Kontrast w Regulacja Obrazu, Źródło, OSD Zablokuj i

Informacje w Ogólne.

Informacje Zostanie pokazana następująca informacja o wyświetlaczu: Całkowity czas pracy, Rozdzielczość.

Czy chcesz zresetować ustawienia?

Ustaw. Fabry.

Nie Anulowanie resetowania.

Tak Przywraca ustawienia domyślne.

POLSKI

30

ROZWIAZYWANIE PROBLEMÓW

POLSKI

Obraz nie jest wyświetlany na ekranie.

Czy monitor jest podłączony do zasilania? • Sprawdź, czy przewód zasilający jest prawidłowo podłączony do gniazda sieciowego.

Czy dioda zasilania świeci? • Sprawdź, czy przewód zasilający został prawidłowo podłączony, a następnie naciśnij przycisk zasilania.

Czy zasilanie jest włączone, a dioda
zasilania świeci na biało?

Czy dioda zasilania miga? • Jeśli monitor jest w trybie oszczędnym, przesuń mysz lub naciśnij dowolny klawisz na klawiaturze, aby włączyć wyświetlacz.

Czy na ekranie jest wyświetlany
komunikat Obecnie nie jest ustawiona

zalecana rozdzielczość ekranu. Jeżeli
nie możesz zobaczyć obrazu lub obraz
miga, zapoznaj się ze sposobami
rozwiązywania problemów zawartymi w
instrukcji obsługi.?

Czy na ekranie jest wyświetlany
komunikat Brak Sygnału?

Czy w komputerze zainstalowano
sterowniki urządzenia?

• Sprawdź, czy podłączone źródło sygnału jest włączone (Ustawienia > Źródło).

• Sprawdź, czy komputer jest włączony.

• Ten komunikat jest wyświetlany, gdy sygnały przesyłane z komputera (karty graficznej) znajdują się poza zakresem poziomej lub

pionowej częstotliwości monitora. Aby ustawić prawidłową częstotliwość, zapoznaj się z sekcją Dane techniczne produktu tej
instrukcji obsługi.

• Ten komunikat jest wyświetlany na ekranie w przypadku braku przewodu sygnałowego łączącego komputer z monitorem lub w

przypadku rozłączenia tego przewodu. Sprawdź przewód i podłącz go ponownie.

• Upewnij się, ż zainstalowałeś sterownik wyświetlacza z naszej strony internetowej: http://www.lg.com.

• Sprawdź, czy karta graficzna obsługuje funkcję Plug and Play.

Niektóre funkcje są wyłączone.

Czy po naciśnięciu przycisku Menu
niektóre funkcje nie są dostępne?

• Menu ekranowe jest zablokowane. Przejdź do obszaru Ustawienia > Ogólne i wybierz w ustawieniu OSD Zablokuj opcję Wył..

31

Na ekranie pozostaje obraz.

Czy obraz jest widoczny na monitorze
nawet po jego wyłączeniu?

Obraz jest niestabilny i drga. Obrazy wyświetlane na monitorze pozostawiają po sobie ślady w tle.

Czy została wybrana odpowiednia
rozdzielczość?

• Wyświetlanie na monitorze przez długi czas nieruchomego obrazu może spowodować uszkodzenie ekranu, czego wynikiem jest

obraz pozostający na monitorze.

• Aby wydłużyć okres eksploatacji monitora, należy korzystać z wygaszacza ekranu.

• Jeśli wybrana rozdzielczość to HDMI 1080i 60/50Hz (z przeplotem), obraz może drgać. Zmień rozdzielczość na 1080p lub

zalecaną rozdzielczość.

POLSKI

32

POLSKI

UWAGA

• Częstotliwość pionowa: Aby prawidłowo wyświetlać obraz, ekran musi być odświeżany wiele razy w ciągu sekundy, podobnie, jak dzieje się to w przypadku lamp

fluorescencyjnych. Liczba odświeżeń ekranu w ciągu sekundy jest nazywana częstotliwością pionową lub częstotliwością odświeżania, a jej jednostką jest Hz.

• Częstotliwość pozioma: Czas, jaki zajmuje wyświetlenie jednej poziomej linii, nazywa się cyklem poziomym. Podczas dzielenia liczby 1 przez interwał poziomy uzyskany wynik

stanowi liczbę poziomych linii wyświetlanych w ciągu sekundy. Wielkość ta jest nazywana częstotliwością poziomą, a jej jednostką jest kHz.

• Zalecamy sprawdzenie, czy rozdzielczość i częstotliwość karty graficznej mieszczą się w zakresie obsługiwanym przez monitor, i wybór zalecanej (optymalnej) rozdzielczości w

obszarze Panel sterowania > Ekran > Ustawienia (w systemie Windows). (Ustawienia mogą się różnić w zależności od systemu operacyjnego urządzenia).

• Wybór rozdzielczości innej niż zalecana (optymalna) może sprawiać, że tekst będzie rozmazany, a ekran przyciemniony, obcięty lub przesunięty.

• Sposoby wyboru ustawień mogą się różnić w zależności od komputera lub systemu operacyjnego, a niektóre rozdzielczości mogą nie być dostępne w zależności od wydajności

karty graficznej. W takim przypadku należy skontaktować się z producentem komputera lub karty graficznej w celu uzyskania pomocy.

• Niektóre karty graficzne mogą nie obsługiwać rozdzielczości 2560 x 1440 (Odświeżanie 180Hz lub wyższe). Jeśli rozdzielczość nie może zostać wyświetlona, skontaktuj się z

producentem karty graficznej.

33

Kolor obrazu jest nieprawidłowy.

Czy obraz jest wyświetlany w
ograniczonej liczbie kolorów (16)?

Czy kolory na ekranie wydają się być
niestabilne lub wyświetlany jest tylko
obraz monochromatyczny?

Czy na ekranie są widoczne kropki? • Podczas korzystania z monitora na ekranie mogą być widoczne pojedyncze kolorowe piksele (czerwone, zielone, niebieskie, białe

Brak dźwięku z portu słuchawek.

Czy obraz jest wyświetlany za pomocą
wejścia DP(DisplayPort) lub HDMI bez
dźwięku?

• Zmień głębię kolorów na 24 bity (True Color) lub wyższą. W systemie Windows wybierz kolejno pozycje Panel sterowania >

Ekran > Ustawienia > Jakość kolorów. (Ustawienia mogą się różnić w zależności od systemu operacyjnego urządzenia).

• Sprawdź, czy przewód sygnałowy jest prawidłowo podłączony. Ponownie podłącz przewód lub ponownie włóż do gniazda kartę

graficzną komputera.

lub czarne). To normalne zjawisko w przypadku ekranów LCD. Nie jest to błąd ani problem z działaniem monitora.

• Sprawdź, czy przewody są prawidłowo podłączone do portu słuchawek.

• Spróbuj zwiększyć głośność za pomocą joysticka.

• Ustawa monitor, którego używasz, jako wyjście audio komputera. w systemie Microsoft Windows przejdź do obszaru Panel

Sterowania > Sprzęt i dźwięk > Dźwięk > i ustaw monitor jako urządzenie domyślne. (Ustawienia mogą się różnić w
zależności od systemu operacyjnego urządzenia).

POLSKI

34

DANE TECHNICZNE PRODUKTU

POLSKI

Ekran LCD Głębia kolorów HDMI Obsługa koloru 8-bitowego / 10-bitowego /

12-bitowego.

DP (DisplayPort) Obsługa koloru 10-bitowego.

Rozdzielczość Maks. obsługiwana rozdzielczość 2560 x 1440 / 144 Hz (HDMI)

2560 x 1440 / 200 Hz (DisplayPort)
(*OverClock)

Zalecana rozdzielczość 2560 x 1440 / 144 Hz (HDMI)

2560 x 1440 / 180 Hz (DisplayPort)

Zasilanie Moc znamionowa 19 V 2,0 A

Zasilacz AC/DC ADS-45SQ-19-3 19040E, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC

ADS-45FSQ-19 19040EPG-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
ADS-45FSQ-19 19040EPK-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
ADS-45FSQ-19 19040EPCU-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
ADS-45FSQ-19 19040EPBR-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
AD10530LF, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.
AD2137S20, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.
AD2137620, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.
Moc wyjściowa: 19 V 2,1 A

Zalecane warunki Warunki eksploatacji Temperatura Od 0 °C do 40 °C

Wilgotność Poniżej 80 %

Warunki przechowywania Temperatura Od -20 °C do 60 °C

Wilgotność Poniżej 85 %

35

Wymiary Rozmiar monitora (szerokość x wysokość x głębokość)

Z podstawą 613,5 x 577,7 x 253,7 (mm)

Bez podstawy 613,5 x 371,6 x 51,3 (mm)

Masa (bez opakowania) Z podstawą 6,2 kg

Bez podstawy 4,1 kg

Dane techniczne mogą zostać zmienione bez wcześniejszego powiadomienia.
Symbol oznacza prąd przemienny, a symbol — prąd stały.
Poziom zużycia energii może się różnić w zależności od warunków eksploatacji i ustawień monitora.
* Tryb włączania poboru mocy jest obliczany za pomocą standardu testowania LGE (W pełni biały wzór,maksymalna rozdzielczość).
** Monitor przejdzie w Stan Uśpienia w ciągu kilku minut (maks. 5 minut).

POLSKI

36

Fabryczny tryb obsługi

POLSKI

HDMI

Rozdzielczość Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

640 x 480 31,469 59,940 -/-

800 x 600 37,879 60,317 +/+

1024 x 768 48,363 60,004 -/-

1920 x 1080 67,500 60,000 +/+

2560 x 1440 88,787 59,951 +/-

2560 x 1440 111,857 74,971 +/-

2560 x 1440 182,996 119,998 +/-

2560 x 1440 218,290 143,991 +/-

Zalecane taktowanie

- Standard wejścia: 1.4

Zalecane taktowanie

- Standard wejścia: 2.0

DP

Rozdzielczość Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

640 x 480 31,469 59,940 -/-

800 x 600 37,879 60,317 +/+

1024 x 768 48,363 60,004 -/-

1920 x 1080 67,500 60,000 +/+

2560 x 1440 88,787 59,951 +/-

2560 x 1440 150,919 99,946 +/-

2560 x 1440 182,996 119,998 +/-

2560 x 1440 222,151 143,973 +/-

2560 x 1440 257,327 165,059 +/-

2560 x 1440 282,879 180,063 +/-

2560 x 1440 315,221 200,013 +/-

Zalecane taktowanie

- Standard wejścia: 1.2

Zalecane taktowanie

- Standard wejścia: 1.4

Zalecane taktowanie

- Standard wejścia: 1.4 (O.C)

37

POLSKI

38

Taktowanie HDMI (wideo)

POLSKI

Fabryczny tryb obsługi

(Tryby ustawień wstępnych)

480P 31,5 60

720P 45,0 60

1080P 67,5 60

1080P 135,0 120

2160P 135,0 60

Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Uwagi

39

Dioda LED zasilania

Tryb Kolor diody LED

Urządzenie włączone Czerwony (przez kilka sekund)

Tryb uśpienia (Tryb gotowości) Wył.

Urządzenie wyłączone Wył.

POLSKI

Model i numer seryjny produktu są umieszczone na odwrocie i na jednej stronie produktu.
Zapisz je poniżej na wypadek gdybyś kiedykolwiek potrzebował serwisu.

Model

Numer seryjny
