INSTRUKCJA OBSŁUGI

Monitor LED *

* Monitory LED firmy LG to monitory LCD z podświetleniem LED.
Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcję obsługi. Po przeczytaniu

warto ją zachować na przyszłość.

24GS60F

27GS60F

www.lg.com

Copyright © 2022 LG Electronics Inc. Wszelkie prawa zastrzeżone.

2

2

SPIS TREŚCI

POLSKI

LICENCJE .....................................3

MONTAŻ I PRZYGOTOWANIE DO

PRACY ..........................................4

- Obsługiwane sterowniki i oprogramowanie ...4

- Opis produktu i przycisków ..................................... 5

Korzystanie z przycisku joysticka

- Przenoszenie i podnoszenie monitora ...............6

Montaż na płaskiej powierzchni

Regulacja kąta

Porządkowanie przewodów (27GS60F)

Korzystanie z blokady Kensington

Montaż płyty montażowej

Montaż na ścianie

KORZYSTANIE Z FUNKCJI

MONITORA ............................... 13

- Podłączanie do komputera ................................... 13

Połączenie HDMI

Połączenie DisplayPort

- Podłączanie urządzeń audio-wideo ................. 14

Połączenie HDMI

- Podłączanie urządzeń peryferyjnych ............... 15

Podłączanie słuchawek

USTAWIENIA UŻYTKOWNIKA . 16

- Aktywacja menu głównego .................................. 16

Funkcje menu głównego

- Ustawienia użytkownika ........................................18

Ustawienia w menu

ROZWIAZYWANIE

PROBLEMÓW ........................... 28

DANE TECHNICZNE

PRODUKTU ............................... 31

- Fabryczny tryb obsługi ........................................... 35

- Taktowanie HDMI (wideo) ....................................37

- Dioda LED zasilania .................................................. 37

3

LICENCJE

Różne licencje mają zastosowanie do różnych modeli. Więcej informacji na temat licencji można znaleźć na stronie www.lg.com.

Terminy „HDMI” oraz „Multimedialny interfejs wysokiej jakości HDMI”, charakterystyczny kształt produktów HDMI (HDMI trade dress)
oraz Logo HDMI stanowią znaki towarowe lub zastrzeżone znaki towarowe spółki HDMI Licensing Administrator, Inc.

POLSKI

4

MONTAŻ I PRZYGOTOWANIE DO

POLSKI

PRACY

PRZESTROGA

• Należy zawsze korzystać z oryginalnych elementów, aby zapewnić bezpieczeństwo

i prawidłowe działanie produktu.

• Szkody i obrażenia ciała spowodowane stosowaniem niezatwierdzonych części nie

są objęte gwarancją.

• Zaleca się korzystanie z części dostarczonych w zestawie.

• W przypadku użycia przewodów niezatwierdzonych przez firmę LG na monitorze

może nie być wyświetlany obraz lub mogą pojawić się na nim zakłócenia.

• Ilustracje zawarte w tym dokumencie przedstawiają standardowe procedury,

dlatego elementy na nich prezentowane mogą różnić się od zakupionego produktu.

• Podczas montażu produktu przy użyciu wkrętów nie należy korzystać z substancji

takich, jak oleje czy smary. (Może to spowodować uszkodzenie produktu.)

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować uszkodzenie

monitora. Spowodowane w ten sposób uszkodzenia nie są objęte gwarancją.

• Nie wolno przenosić monitora w pozycji odwróconej, trzymając go jedynie za

podstawę, Ponieważ może on wypaść z podstawy i spowodować obrażenia ciała.

• Nie wolno dotykać ekranu monitora podczas unoszenia lub przenoszenia

urządzenia. Siła wywierana na ekran monitora może spowodować jego
uszkodzenie.

• Dla uzyskania wzoru fali, w przeciwieństwie do ogólnej metody pokrywania,

stosuje się dododanego materiału błyszczącego dodanego do materiału surowego.
Posiada dobrą trwałość przy braku wyglądu zdarcia. Proszę stosować z zaufaniem
ponieważ użytkowanie problemu nie stwarza jakichkolwiek problemów.

UWAGA

• Poszczególne elementy zestawu mogą wyglądać inaczej niż przedstawiono na

poniższym rysunku.

• Wszystkie informacje dotyczące produktu zawarte w tej instrukcji obsługi, w tym

także dane techniczne, mogą zostać zmienione w celu poprawy jakości produktu,

bez powiadomienia.

• Dodatkowe akcesoria są dostępne w sklepach ze sprzętem elektronicznym i za

pośrednictwem stron internetowych. Informacje na ich temat można także uzyskać
od sprzedawcy, u którego zakupiono produkt.

• Przewód zasilający dołączony do zestawu może być różny w zależności od regionu.

Obsługiwane sterowniki i oprogramowanie

Możesz ściągnąć i zainstalować najnowszą wersję ze strony internetowej LGE (www.
lg.com).

Sterowniki i oprogramowanie Priorytet instalacji

Sterownik monitora Zalecane

Zalecane

5

Opis produktu i przycisków

Przycisk joysticka

Korzystanie z przycisku joysticka

Naciskając przycisk joysticka lub poruszając go palcem w lewo lub w prawo można z
łatwością sterować funkcjami monitora.

Podstawowe funkcje

/

/

Zasilanie
włączone

Zasilanie
wyłączone

Regulacja
głośności

Regulacja
jasności
ekranu

Aby włączyć monitor, naciśnij palcem
jeden raz przycisk joysticka.

Naciśnij i przytrzymaj przycisk
joysticka, aby wyłączyć monitor.

Głośność można regulować poruszając
przyciskiem joysticka w lewo/prawo.

Jasność ekranu można regulować,
poruszając przyciskiem joysticka w
górę lub w dół.

POLSKI

UWAGA

• Przycisk joysticka znajduje się u dołu monitora.

6

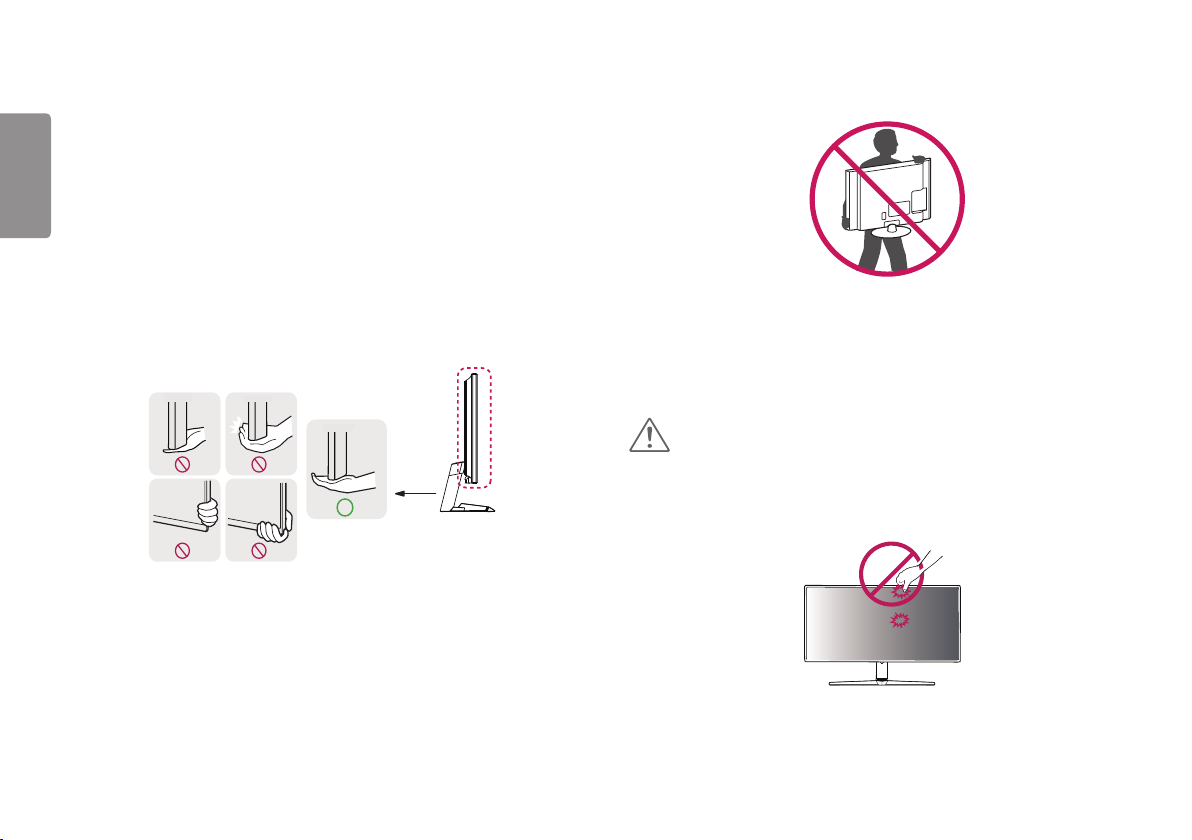

Przenoszenie i podnoszenie monitora

POLSKI

Podczas przenoszenia lub podnoszenia monitora należy przestrzegać poniższych
instrukcji. Pomogą one uniknąć jego zarysowania lub uszkodzenia, a także zapewnić
bezpieczny transport niezależnie od kształtu i rozmiaru urządzenia.

• Przed przeniesieniem monitora zaleca się umieszczenie go w oryginalnym kartonie

lub opakowaniu.

• Przed przeniesieniem lub uniesieniem monitora należy odłączyć przewód zasilający

i wszystkie inne przewody.

• Monitor należy chwycić mocno u dołu i z boku obudowy. Nie należy chwytać

monitora za sam panel.

• Monitor należy trzymać ekranem na zewnątrz, aby zmniejszyć ryzyko jego

zarysowania.

• Podczas transportu monitora należy chronić go przed wstrząsami i drganiami.

• Podczas transportu monitor należy trzymać w pozycji pionowej – nie wolno obracać

go ani pochylać na bok.

PRZESTROGA

• Należy w miarę możliwości unikać dotykania ekranu monitora.

- Niezastosowanie się do tego zalecenia może spowodować uszkodzenie powłoki

ekranu albo niektórych pikseli służących do generowania obrazu.

7

• W przypadku korzystania z panelu monitora bez przymocowanej stopki podstawy

używanie przycisku joysticka, znajdującego się na monitorze, może przyczynić się
do zachwiania stabilności i upadku monitora, co może spowodować uszkodzenie
urządzenia i zranić osoby znajdujące się w pobliżu. Dodatkowo przycisk joysticka
może w takich warunkach nie działać prawidłowo.

Montaż na płaskiej powierzchni

• Podnieś monitor i umieść go na płaskiej powierzchni w pozycji pionowej. Monitor

należy ustawić w odległości co najmniej 100mm od ściany, aby zapewnić właściwą
wentylację.

100 mm

100 mm

100 mm

100 mm

POLSKI

8

POLSKI

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć go od

zasilania. Istnieje ryzyko porażenia prądem elektrycznym.

• Należy użyć przewodu zasilającego, który został dostarczony w pakiecie razem z

produktem. Przewód ten należy podłączyć do uziemionego gniazdka elektrycznego.

• W przypadku, gdy potrzebny jest dodatkowy przewód, należy zakupić go

u lokalnego sprzedawcy lub udać się do najbliższego sklepu ze sprzętem

elektronicznym.

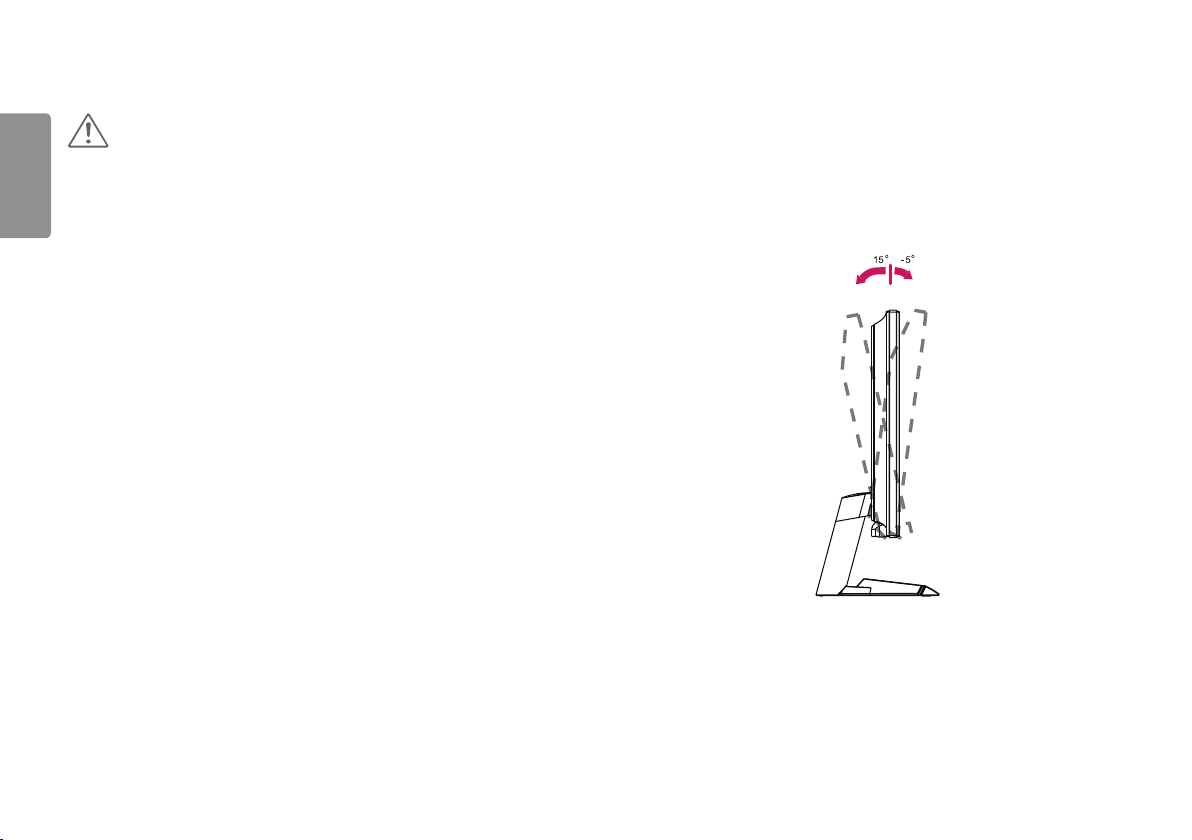

Regulacja kąta

1 Ustaw monitor umieszczony na stopce podstawy w pozycji pionowej.
2 Dostosuj kąt nachylenia ekranu.

Aby zapewnić sobie wygodę korzystania z urządzenia, można regulować kąt
nachylenia ekranu w przód lub tył w zakresie od -5° do +15°.

Tył

Przód

9

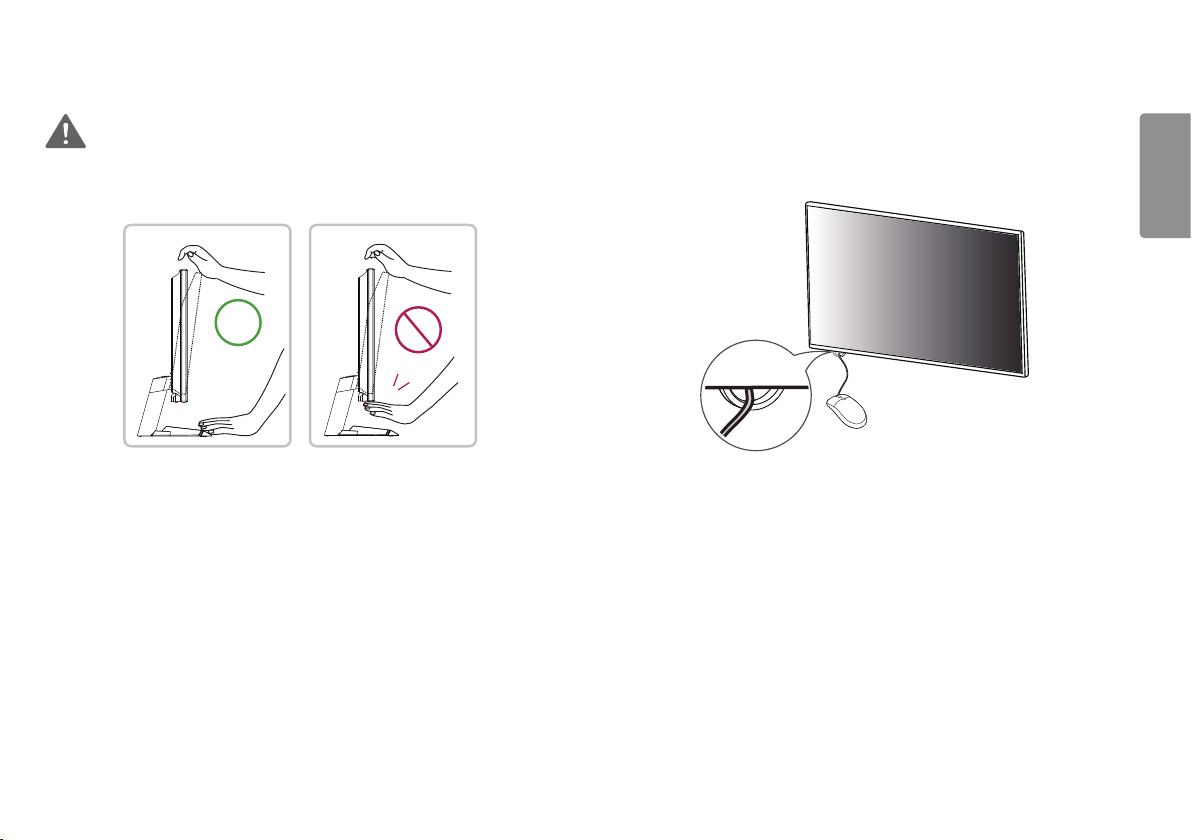

OSTRZEŻENIE

• Aby uniknąć urazów palców podczas regulacji kąta nachylenia ekranu, nie należy

trzymać dolnej części obudowy monitora w sposób przedstawiony poniżej.

• Podczas regulacji kąta nachylenia monitora nie należy dotykać ani naciskać obszaru

ekranu.

Porządkowanie przewodów (27GS60F)

Ułóż przewody w sposób przedstawiony na ilustracji, korzystając z uchwytu do
przewodów.

POLSKI

10

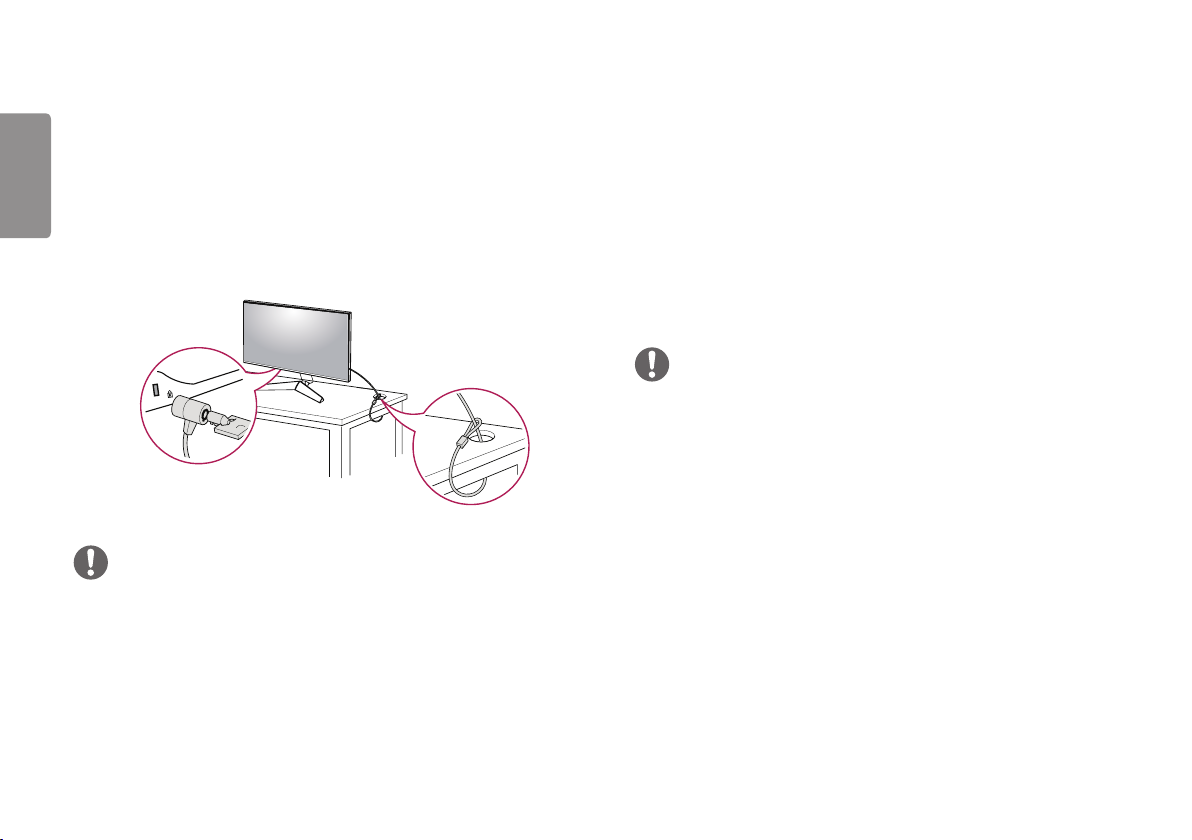

Korzystanie z blokady Kensington

POLSKI

Złącze systemu zabezpieczającego Kensington znajduje się u dołu monitora.
Więcej informacji dotyczących instalacji oraz korzystania z blokady znajduje się w

instrukcji obsługi blokady Kensington oraz na stronie internetowej dostępnej pod

adresem http://www.kensington.com.

Przymocuj monitor do stołu za pomocą kabla systemu zabezpieczającego

Kensington.

UWAGA

• System zabezpieczający Kensington jest wyposażeniem dodatkowym. Dodatkowe

akcesoria można nabyć w większości sklepów z artykułami RTV.

Montaż płyty montażowej

Monitor odpowiada specyfikacjom dotyczącym płyty montażowej oraz innych
zgodnych urządzeń.

1 Połóż monitor ekranem do dołu. Aby chronić panel monitora (ekran), osłoń

go miękką szmatką lub osłoną ochronną monitora dostarczoną w zestawie z
produktem.

2 Wyjmij cztery wkręty przykręcone z tyłu monitora.
3 Umieść płytę montażową na monitorze i wyrównaj ją z otworami na wkręty.
4 Dokręć cztery wkręty za pomocą śrubokręta, aby przymocować płytę do

monitora.

UWAGA

• Płyta montażowa jest sprzedawana oddzielnie.

• Więcej informacji na temat montażu znajduje się w instrukcji montażu płyty.

• Podczas montażu płyty nie należy stosować zbyt dużej siły, ponieważ może to

spowodować uszkodzenie ekranu.

11

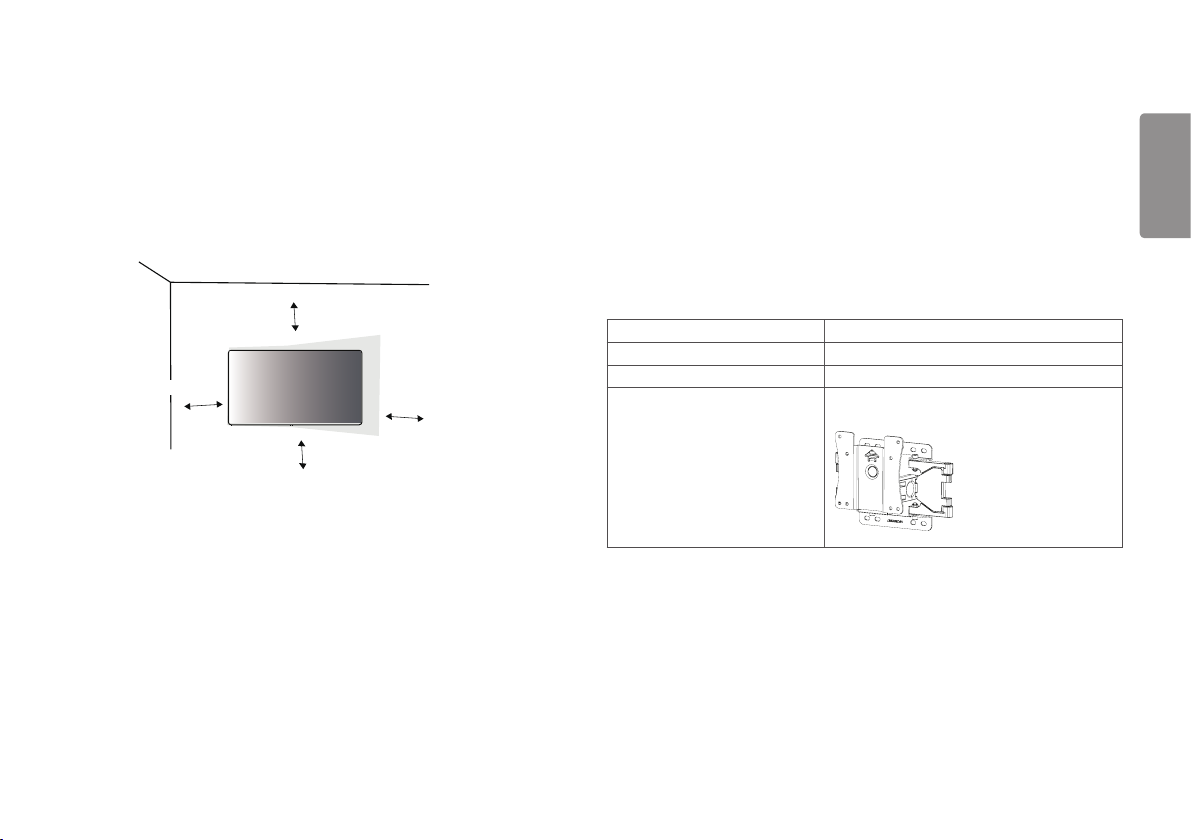

Montaż na ścianie

Monitor należy zamontować w odległości co najmniej 100mm od ściany oraz
pozostawić po obu jego stronach wolną przestrzeń (co najmniej 100mm), aby
zapewnić właściwą wentylację. Szczegółowe instrukcje dotyczące montażu można
uzyskać u sprzedawcy. Informacje na temat montażu i ustawiania uchwytu ściennego
o regulowanym nachyleniu można również znaleźć w dołączonej do niego instrukcji.

100 mm

100 mm

100 mm

100 mm

Aby zamontować monitor na ścianie, należy przykręcić uchwyt ścienny (opcjonalny)
do tyłu monitora.

Uchwyt ścienny musi być prawidłowo przymocowany do monitora i do ściany.

1 Użycie wkrętów dłuższych od standardowych może spowodować powstanie

uszkodzeń wewnątrz produktu.

2 Wkręty, które nie spełniają wymagań standardu VESA, mogą uszkodzić

urządzenie i spowodować upadek monitora. Firma LG Electronics nie odpowiada
za jakiekolwiek wypadki związane z użyciem wkrętów niezgodnych ze
standardem VESA.

Montaż ścienny (mm) 100x100
Typ wkrętu M4 x L10
Liczba wkrętów 4
Płyta montażowa (opcjonalnie) LSW 149

POLSKI

12

POLSKI

UWAGA

• Należy użyć wkrętów spełniających wymagania standardu VESA.

• W skład zestawu do montażu ściennego wchodzi instrukcja montażu i wszystkie

niezbędne części.

• Uchwyt ścienny jest wyposażeniem dodatkowym. Dodatkowe akcesoria można

nabyć u lokalnego sprzedawcy.

• Długość wkrętu może być różna w zależności od modelu uchwytu ściennego.

Należy użyć wkrętów o odpowiedniej długości.

• Więcej informacji można znaleźć w instrukcji obsługi uchwytu ściennego.

PRZESTROGA

• Przed rozpoczęciem przenoszenia lub montażu monitora należy odłączyć przewód

zasilający, aby uniknąć porażania prądem.

• W przypadku montażu monitora na suficie lub pochylonej ścianie może on spaść,

powodując obrażenia ciała u osób znajdujących się w pobliżu. Do montażu należy
użyć uchwytu ściennego dopuszczonego przez firmę LG do użytku z danym
modelem urządzenia. W razie potrzeby należy skonsultować się z lokalnym
sprzedawcą lub technikiem.

• Użycie zbyt dużej siły podczas dokręcania wkrętów może spowodować uszkodzenie

monitora. Spowodowane w ten sposób uszkodzenia nie są objęte gwarancją.

• Zaleca się korzystanie z uchwytu ściennego i wkrętów zgodnych ze standardem

VESA. Uszkodzenia wynikłe z użycia nieprawidłowych akcesoriów lub
niewłaściwego wykorzystania akcesoriów nie są objęte gwarancją.

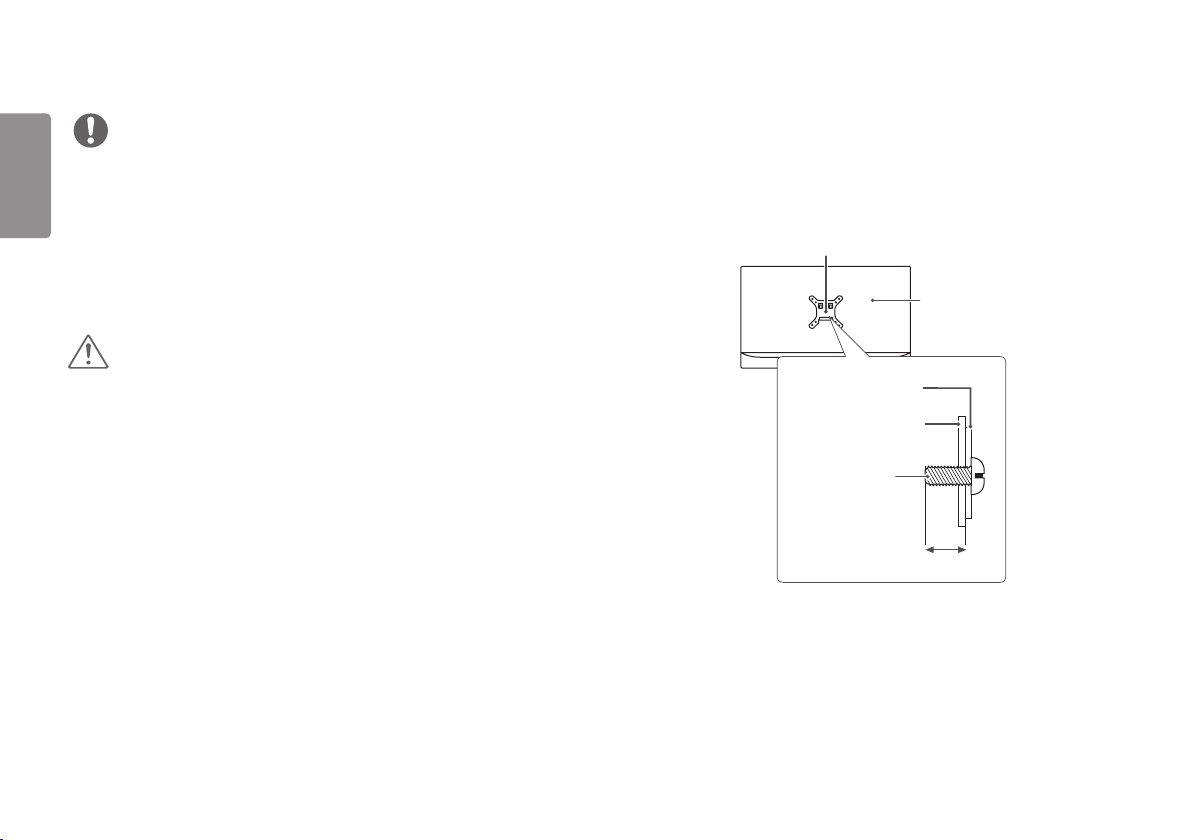

• Długość każdego zamontowanego wkrętu, mierzona z tyłu monitora, powinna

wynosić nie więcej niż 8mm.

Płyta montażowa

Tył monitora

Płyta montażowa

Tył monitora

Wymiary wkrętu

: M4 x L10

Maks. 8mm

13

KORZYSTANIE Z FUNKCJI MONITORA

• Produkt przedstawiony na ilustracjach w tej instrukcji może się różnić wyglądem od

zakupionego przez użytkownika.

Naciśnij przycisk joysticka, wybierz kolejno Menu → Wejścia, a następnie wybierz
sygnał źródłowy.

PRZESTROGA

• Nie wolno zbyt długo naciskać ekranu monitora. Może to spowodować

zniekształcenie obrazu.

• Nie wolno wyświetlać na ekranie nieruchomych obrazów przez dłuższy czas. Może

to spowodować wypalenie się obrazu na ekranie. W miarę możliwości należy
korzystać z wygaszacza ekranu.

UWAGA

• Podłączając przewód zasilający do gniazdka sieciowego, należy skorzystać z

przedłużacza z uziemieniem (3 otwory) lub gniazdka z uziemieniem.

• W niskiej temperaturze otoczenia ekran może migotać po włączeniu. To normalne

zjawisko.

• Na ekranie mogą czasami pojawiać się czerwone, zielone lub niebieskie kropki. To

normalne zjawisko.

Podłączanie do komputera

• Ten monitor obsługuje funkcję Plug and Play*.

* Plug and Play: funkcja, która umożliwia dodanie urządzenia do komputera bez

konieczności przeprowadzania ponownej konfiguracji komputera i ręcznej instalacji
dodatkowych sterowników.

Połączenie HDMI

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera

do monitora.

PRZESTROGA

• W przypadku korzystania z przewodu DVI–HDMI / DP(DisplayPort) – HDMI mogą

występować problemy ze zgodnością.

• Należy korzystać z certyfikowanego przewodu z logo HDMI. W przypadku

używania niecertyfikowanego przewodu HDMI może wystąpić problem z
wyświetlaniem obrazu lub błąd połączenia.

• Zalecane typy przewodu HDMI

- Przewód High-Speed HDMI®/

- Przewód High-Speed HDMI®/TM z obsługą sieci Ethernet

TM

POLSKI

14

Połączenie DisplayPort

POLSKI

To połączenie umożliwia przesyłanie cyfrowych sygnałów audio i wideo z komputera

do monitora.

UWAGA

• Sygnał wideo lub audio może nie być dostępny w zależności od wersji portów DP

(DisplayPort) komputera.

• W przypadku korzystania z karty graficznej ze złączem Mini DisplayPort zaleca się

użycie przewodu MiniDP–DP (Mini DisplayPort – DisplayPort) lub przejściówki do
łączenia przewodu DisplayPort 1.4. (Do nabycia oddzielnie)

Podłączanie urządzeń audio-wideo

Połączenie HDMI

Połączenie HDMI umożliwia przesyłanie cyfrowych sygnałów audio i wideo z
urządzenia audio-wideo do monitora.

UWAGA

• W przypadku korzystania z przewodu DVI–HDMI / DP (DisplayPort) –

HDMI mog wyst powa problemy ze zgodno ci .

• Nale y korzysta z certyfikowanego przewodu z logo HDMI. W przypadku

u ywania niecertyfikowanego przewodu HDMI mo e wyst pi problem z

w wietlaniem obrazu lub b d po czenia.

• Zalecane typy przewodu HDMI

- Przewód High-Speed HDMI®/

- Przewód High-Speed HDMI®/TM z obsługą sieci Ethernet

TM

15

Podłączanie urządzeń peryferyjnych

Podłączanie słuchawek

Urządzenia peryferyjne można podłączać do monitora za pomocą portu słuchawek.

UWAGA

• Urządzenia peryferyjne są do nabycia osobno.

• W przypadku korzystania ze słuchawek z wtykiem kątowym mogą występować

problemy z podłączaniem innych urządzeń zewnętrznych do monitora. Dlatego
zaleca się korzystanie ze słuchawek z wtykiem prostym.

Wtyk kątowy Wtyk prosty

(zalecany)

• W zależności od ustawień dźwięku wybranych w komputerze oraz w urządzeniu

zewnętrznym możliwość korzystania ze słuchawek oraz głośnika może być

ograniczona.

POLSKI

16

USTAWIENIA

POLSKI

UŻYTKOWNIKA

Aktywacja menu głównego

1 Naciśnij przycisk joysticka u dołu monitora.
2 Przesuwaj joystick w górę/dół ( / ) oraz w

prawo/lewo ( / ), aby wybrać poszczególne
opcje.

3 Naciśnij jeszcze raz przycisk joysticka, aby wyjść z

menu głównego.

Przycisk joysticka

Przycisk Stan menu Funkcja

Menu główne jest nieaktywne Aktywacja menu głównego.

Dostęp do funkcji Menu.

Menu główne jest aktywne

Menu główne jest
nieaktywne

Menu główne jest
aktywne

Menu główne jest
nieaktywne

Menu główne jest
aktywne

Menu główne jest
nieaktywne

Menu główne jest
aktywne

Menu główne jest
nieaktywne

Menu główne jest
aktywne

(Przytrzymywanie przycisku w celu wyłączenia monitora:
monitor można wyłączyć w ten sposób w dowolnym
momencie, także wtedy, gdy włączone jest menu ekranowe).

Regulacja głośności monitora.

Dostęp do funkcji sygnału Wejścia.

Regulacja głośności monitora.

Dostęp do funkcji Tryb Gra.

Regulacja jasności monitora.

Wyłączanie monitora.

Regulacja jasności monitora.

Wyjście z menu głównego.

Funkcje menu głównego

17

POLSKI

Menu główne Funkcja

: Wyłącz zasilanie Wyłączanie monitora.

: Wejścia Ustawienie trybu sygnału wejściowego.

: Tryb Gra Ustawienie trybu obrazu dostosowanego do gier.

: Menu Konfiguracja ustawień ekranu.

: Wyjście Wyjście z menu głównego.

18

Ustawienia użytkownika

POLSKI

Ustawienia w menu

1 Aby wyświetlić menu ekranowe, naciśnij przycisk joysticka u dołu monitora, a następnie przejdź do Menu.
2 Przesuwaj joystick w górę/dół oraz w prawo/lewo, aby wybrać poszczególne opcje.
3 Aby powrócić do wyższego poziomu menu lub ustawić inne pozycje menu, przesuń przycisk joysticka w stronę strzałki lub naciśnij joystick ( ).
4 Jeśli chcesz wyjść z menu ekranowego, przesuwaj joystick w stronę strzałki do momentu wyjścia z menu.

Tryb Gra Regulacja Gra Regulacja Obrazu Wejścia Ogólne

Tryb Gra w sygnale SDR (nie HDR).

Menu > Tryb Gra Funkcja

Gracz 1 W tym trybie użytkownicy mogą dostosowywać różne elementy, w tym opcje dotyczące gry.

Tryby obrazu Gracz 1 i Gracz 2umożliwiają zapis dwóch niestandardowych konfiguracji wyświetlania, w tym opcji konfiguracji
związanych z grami.

Tryb Gra

Gracz 2

FPS Ten tryb jest zoptymalizowany pod kątem gier FPS.

RTS Ten tryb jest zoptymalizowany pod kątem gier RTS.

Żywy Optymalizuje ekran dla żywych kolorów.

Czytelnik Optymalizacja ekranu pod kątem przeglądania dokumentów. Ekran można rozjaśnić z poziomu menu ekranowego.

Efekt HDR Optymalizuje działanie ekranu dla szerokie zakresu dynamiki.

19

POLSKI

20

Tryb Gra w sygnale HDR.

POLSKI

Menu > Tryb Gra Funkcja

Gracz 1 W tym trybie użytkownicy mogą dostosowywać różne elementy, w tym opcje dotyczące gry.

Tryby obrazu Gracz 1 i Gracz 2umożliwiają zapis dwóch niestandardowych konfiguracji wyświetlania, w tym opcji konfiguracji
związanych z grami.

Tryb Gra

Gracz 2

FPS Ten tryb jest zoptymalizowany pod kątem gier FPS. Sprawdza się w przypadku bardzo ciemnych gier FPS.

RTS Ten tryb jest zoptymalizowany pod kątem gier RTS.

Żywy Optymalizuje ekran dla żywych kolorów.

UWAGA

• Treść HDR może nie być obsługiwana odpowiednio w systemie operacyjnym Windows 10. Proszę sprawdzić ustawienia HDR Wł. / Wył. Windowsa.

• Gdy funkcja HDR jest włączona, znaki lub jakość obrazu mogą być słabej jakości zgodnie z wydajnością karty graficznej.

• Podczas gdy funkcja HDR jest włączona, miganie ekranu lub trzeszczenie może się pojawiać, podczas zmiany wejścia monitora lub power Wł. / Wył.

zasilania zgodnie z wydajnością karty graficznej.

21

Menu > Regulacja Gra Funkcja

Zapewnia płynny i naturalny obraz dzięki synchronizacji częstotliwości pionowej sygnału wejściowego z częstotliwością sygnału
wyjściowego.

PRZESTROGA

• Obsługiwany interfejs: DisplayPort (Adaptive-Sync), HDMI (FreeSync)

• Obsługiwana karta graficzna: Karta graficzna, która obsługuje AMD FreeSyn jest niezbędna.

• Obsługiwana wersja. Upewnij się, że zaktualizowano kartę graficzną do ostatniej wersji.

• W celu poznania szczegółów, przejdź do strony AMD http://www.amd.com/FreeSync.

Rozszerzony

Podstawowy

Wył. Wyłącza FreeSync / Adaptive-Sync.

Regulacja kontrastu czerni pozwala uzyskać lepszą widoczność ciemnych scen.
Można wówczas łatwo rozróżnić obiekty w ciemnych grach.

Włączanie funkcji FreeSync / Adaptive-Sync. (Włącz poszerzone pasmo częstotliwości, będące częścią funkcji
FreeSync, a nie tryb podstawowy.)

Włączanie funkcji FreeSync / Adaptive-Sync. (Włącz podstawowe pasmo częstotliwości, będące częścią funkcji
FreeSync.)

Regulacja Gra

FreeSync / Adaptive­Sync

Kontrola Czerni

POLSKI

22

POLSKI

Regulacja Gra

Czas Odpowiedzi

Crosshair

Licznik FPS

Reset Gra

Określenie czasu odpowiedzi dla wyświetlanych obrazów w oparciu o prędkość odświeżania ekranu.
W zwykłym środowisku zaleca się korzystanie z ustawienia Szybki.
W przypadku dynamicznych obrazów zaleca się korzystanie z ustawienia Szybszy.
W zależności od zawartości może wystąpić Szum Ruchu gdy wybrana jest opcja Tryb Szybszy.

Szybszy Określenie dla czasu odpowiedzi wartości Szybszy.

Szybki Określenie dla czasu odpowiedzi wartości Szybki.

Normalny Określenie dla czasu odpowiedzi wartości Normalny.

Wył. Funkcja poprawy czasu odpowiedzi nie jest używana.

Opcja celownika powoduje, że po środku ekranu pojawia się specjalne oznaczenie dla gier typu First Person Shooter (FPS).
Użytkownicy mogą wybrać Crosshair, które pasuje do ich środowiska gry z czterech różnych Crosshairs.

• Gdy monitor jest wyłączony lub wchodzi w tryb oszczędzania energii, opcja Crosshair jest automatycznie Wył.

Wł.

Wył. Nie należy używać opcji Licznik FPS.

UWAGA

• Opcje Licznik FPS i Crosshair (Celownik) nie mogą być używane w tym samym czasie.

Czy chcesz zresetować twoje ustawienia Gra?

Nie Anuluje wybraną operację.

Tak Przywraca ustawienia domyślne.

Wskaźnik wyświetlony jest w górnym lewym rogu ekranu. Przedstawia faktyczną wielkość ramy znajdującej się na
wejściu.

23

Menu > Regulacja Obrazu Funkcja

Jasność Umożliwia regulację jasności ekranu.

Kontrast Umożliwia regulację kontrastu ekranu.

Ostrość Dostosowanie ostrości ekranu.

Im wyższa wartość parametru gamma, tym ciemniejszy jest obraz. Z kolei im niższa wartość parametru
gamma, tym jaśniejszy jest obraz.

Dostosowanie nasycenia kolorów wyświetlanych na ekranie. Im niższa wartość, tym mniejsze nasycenie i
jaśniejsze kolory. Im wyższa wartość, tym większe nasycenie i ciemniejsze kolory.

Regulacja Obrazu

Tryb 1, Tryb 2,

Gamma

Temp.Kol.

R/G/B Umożliwia dostosowanie obrazu poprzez określenie poziomów kolorów: Czerwony, Zielony i Niebieski.

6 Kolorów

Poziom Czerni

Tryb 3

Tryb 4 Jeżeli nie trzeba regulować ustawień gamma, wybrać tryb Tryb 4.

Ust. Własne Użytkownik może dostosować kolor, wybierając odcień czerwony, zielony lub niebieski.

Ciepła Ustawienie bardziej czerwonej tonacji kolorów ekranu.

Średnia Ustawienie tonacji kolorów ekranu pomiędzy czerwoną a niebieską.

Zimna Ustawienie bardziej niebieskiej tonacji kolorów ekranu.

Ręcznie Wówczas użytkownik może wyregulować dokładnie temperaturę barwową.

Umożliwia uzyskanie pożądanych kolorów poprzez dostosowanie barwy i nasycenia 6 kolorów oraz zapisanie ustawień.

Odcień Dostosowanie tonacji ekranu.

Nasycenie

Określenie poziomu zrównoważenia (tylko HDMI).

yOffset (Zrównoważenie): w przypadku sygnału wideo to ustawienie pozwala uzyskać możliwie najciemniejszy ekran

monitora.

Wysoki Utrzymuje obecny współczynnik kontrastu ekranu.

Niski Obniża poziom czerni i podnosi poziom bieli względem bieżącego

POLSKI

współczynnika kontrastu ekranu.

24

POLSKI

Regulacja Obrazu

DFC

Resetuj obraz

Wł. Automatyczne dostosowanie jasności w oparciu o używany monitor.

Wył. Wyłączenie funkcji DFC.

Chcesz zresetować ustawienia obrazu?

Nie Anuluje wybraną operację.

Tak Przywraca ustawienia domyślne.

25

Menu > Wejścia Funkcja

Lista wejść Wybór trybu sygnału wejściowego.

Dostosowanie proporcji ekranu.

Pełna szerokość Wyświetlanie filmu w trybie szerokoekranowym niezależnie od wejściowego sygnału wideo.

Proporcje obrazu

Wejścia

Autom. przeł. wejść

Oryginalny Wyświetlenie filmu w proporcjach właściwych dla wejściowego sygnału wideo.

UWAGA

• W przypadku zalecanej rozdzielczości obraz na ekranie może wyglądać tak samo w trybach Pełna szerokość i Oryginalny.

(1920 x 1080)

Jeśli przycisk automatycznego wyboru sygnału wejściowego będzie w pozycji Wł., monitor przełączy się automatycznie na
nowy sygnał wejściowy po podłączeniu urządzenia.

Wł. Włącza Autom. przeł. wejść.
Wył. Wyłącza Autom. przeł. wejść.

POLSKI

26

Menu > Ogólne Funkcja

POLSKI

Język Wybór języka menu ekranowego.
Przycisk

użytkownika 1

Przycisk
użytkownika 2

SMART ENERGY
SAVING

Ogólne

Dioda LED zasilania

Tryb głębokiego
uśpienia

Automatyczne
Wył.

Możesz dostosować menu główne, aby łatwo uzyskać dostęp do preferowanego menu.
Przycisk użytkownika 1 oraz Przycisk użytkownika 2 pojawiają się z lewej / prawej strony głównego menu.

Wysoki Oszczędzanie energii za pomocą funkcji SMART ENERGY SAVING o wysokiej wydajności.
Niski Oszczędzanie energii za pomocą funkcji SMART ENERGY SAVING o niskiej wydajności.
Wył. Wyłączenie funkcji SMART ENERGY SAVING.

UWAGA

• Poziom oszczędzania energii może różnić się zależnie od panelu ijego dostawcy.

• Wprzypadku wybrania dla opcji SMART ENERGY SAVING ustawienia Wysoki lub Niski, luminancja monitora jest niższa lub wyższa

w zależności od źródła.

Wł. Wskaźnik zasilania jest włączany automatycznie.
Wył. Wskaźnik zasilania jest wyłączony.
W Tryb głębokiego uśpienia pobór energii jest zminimalizowany w porównaniu do trybu gotowości.
Wł. Włączenie opcji Tryb głębokiego uśpienia.
Wył. Wyłączenie opcji Tryb głębokiego uśpienia.

UWAGA

• Jeśli Tryb głębokiego uśpienia jest Wył., monitor wyłącza podświetlenie tylko wtedy, gdy znajduje się w trybie gotowości.

Automatyczne wyłączanie monitora w przypadku braku ruchu na monitorze w określonym czasie. Ustawienie czasu funkcji
automatycznego wyłączania. (8Godz.

, 6

Godz.

, 4

Godz. i Wył.

)

27

Ogólne

Ustaw Standard wejścia tak, aby dopasować do wersji podłączonego urządzenia zewnętrznego.

Input Compatibility
Version

Brzęczyk

OSD Zablokuj

Informacje Zostanie pokazana następująca informacja o wyświetlaczu: Całkowity czas pracy, Rozdzielczość.

Ustaw. Fabry.

HDMI

DisplayPort

Niniejsza funkcja zezwala na ustawienia dźwięku generowane przez Brzęczyk, podczas gdy monitor jest Wł..

Wł. Włączenie funkcji Brzęczyk w monitorze.

Wył. Wyłączenie funkcji Brzęczyk w monitorze.

Funkcja uniemożliwia konfigurowanie i regulowanie pozycji menu.

Wł. Włączenie opcji OSD Zablokuj.
Wył. Wyłączenie opcji OSD Zablokuj.

UWAGA

• Wyłączone są wszystkie funkcje z wyjątkiem opcji: Jasność, Kontrast w Regulacja Obrazu, Wejścia, OSD Zablokuj i Informacje w

Ogólne.

Czy chcesz zresetować ustawienia?

Nie Anuluje wybraną operację.

Tak Przywraca ustawienia domyślne.

2.0/1.4
Jeśli chcesz korzystać z HDR, wybierz Standard wejścia 2.0.

1.4/1.2/1.1
Jeśli chcesz korzystać z HDR, wybierz Standard wejścia 1.4.

POLSKI

28

ROZWIAZYWANIE PROBLEMÓW

POLSKI

Obraz nie jest wyświetlany na ekranie.

Czy monitor jest podłączony do zasilania? • Sprawdź, czy przewód zasilający jest prawidłowo podłączony do gniazda sieciowego.

Czy dioda zasilania świeci? • Sprawdź, czy przewód zasilający został prawidłowo podłączony, a następnie naciśnij przycisk zasilania.

Czy zasilanie jest włączone, a dioda
zasilania świeci na biało?

Czy dioda zasilania miga? • Jeśli monitor jest w trybie oszczędnym, przesuń mysz lub naciśnij dowolny klawisz na klawiaturze, aby włączyć wyświetlacz.

Czy na ekranie jest wyświetlany
komunikat Obecnie nie jest ustawiona

zalecana rozdzielczość ekranu. Jeżeli
nie możesz zobaczyć obrazu lub obraz
miga, zapoznaj się ze sposobami
rozwiązywania problemów zawartymi w
instrukcji obsługi.?

Czy na ekranie jest wyświetlany
komunikat Brak Sygnału?

Czy w komputerze zainstalowano
sterowniki urządzenia?

• Sprawdź, czy podłączone źródło sygnału jest włączone (Menu > Wejścia).

• Sprawdź, czy komputer jest włączony.

• Ten komunikat jest wyświetlany, gdy sygnały przesyłane z komputera (karty graficznej) znajdują się poza zakresem poziomej lub

pionowej częstotliwości monitora. Aby ustawić prawidłową częstotliwość, zapoznaj się z sekcją Dane techniczne produktu tej
instrukcji obsługi.

• Ten komunikat jest wyświetlany na ekranie w przypadku braku przewodu sygnałowego łączącego komputer z monitorem lub w

przypadku rozłączenia tego przewodu. Sprawdź przewód i podłącz go ponownie.

• Upewnij się, ż zainstalowałeś sterownik wyświetlacza z naszej strony internetowej: http://www.lg.com.

• Sprawdź, czy karta graficzna obsługuje funkcję Plug and Play.

Niektóre funkcje są wyłączone.

Czy po naciśnięciu przycisku Menu
niektóre funkcje nie są dostępne?

• Menu ekranowe jest zablokowane. Przejdź do obszaru Menu > Ogólne i wybierz w ustawieniu OSD Zablokuj opcję Wył..

29

Na ekranie pozostaje obraz.

Czy obraz jest widoczny na monitorze
nawet po jego wyłączeniu?

Obraz jest niestabilny i drga. Obrazy wyświetlane na monitorze pozostawiają po sobie ślady w tle.

Czy została wybrana odpowiednia
rozdzielczość?

• Wyświetlanie na monitorze przez długi czas nieruchomego obrazu może spowodować uszkodzenie ekranu, czego wynikiem jest

obraz pozostający na monitorze.

• Aby wydłużyć okres eksploatacji monitora, należy korzystać z wygaszacza ekranu.

• Jeśli wybrana rozdzielczość to HDMI 1080i 60/50Hz (z przeplotem), obraz może drgać. Zmień rozdzielczość na 1080p lub

zalecaną rozdzielczość.

UWAGA

• Częstotliwość pionowa: Aby prawidłowo wyświetlać obraz, ekran musi być odświeżany wiele razy w ciągu sekundy, podobnie, jak dzieje się to w przypadku lamp

fluorescencyjnych. Liczba odświeżeń ekranu w ciągu sekundy jest nazywana częstotliwością pionową lub częstotliwością odświeżania, a jej jednostką jest Hz.

• Częstotliwość pozioma: Czas, jaki zajmuje wyświetlenie jednej poziomej linii, nazywa się cyklem poziomym. Podczas dzielenia liczby 1 przez interwał poziomy uzyskany wynik

stanowi liczbę poziomych linii wyświetlanych w ciągu sekundy. Wielkość ta jest nazywana częstotliwością poziomą, a jej jednostką jest kHz.

• Zalecamy sprawdzenie, czy rozdzielczość i częstotliwość karty graficznej mieszczą się w zakresie obsługiwanym przez monitor, i wybór zalecanej (optymalnej) rozdzielczości w

obszarze Panel sterowania > Ekran > Menu (w systemie Windows). (Ustawienia mogą się różnić w zależności od systemu operacyjnego urządzenia).

• Wybór rozdzielczości innej niż zalecana (optymalna) może sprawiać, że tekst będzie rozmazany, a ekran przyciemniony, obcięty lub przesunięty.

• Sposoby wyboru ustawień mogą się różnić w zależności od komputera lub systemu operacyjnego, a niektóre rozdzielczości mogą nie być dostępne w zależności od wydajności

karty graficznej. W takim przypadku należy skontaktować się z producentem komputera lub karty graficznej w celu uzyskania pomocy.

• Niektóre karty graficzne mogą nie obsługiwać rozdzielczości 1920 x 1080. Jeśli rozdzielczość nie może zostać wyświetlona, skontaktuj się z producentem karty graficznej.

POLSKI

30

Kolor obrazu jest nieprawidłowy.

POLSKI

Czy obraz jest wyświetlany w
ograniczonej liczbie kolorów (16)?

Czy kolory na ekranie wydają się być
niestabilne lub wyświetlany jest tylko
obraz monochromatyczny?

Czy na ekranie są widoczne kropki? • Podczas korzystania z monitora na ekranie mogą być widoczne pojedyncze kolorowe piksele (czerwone, zielone, niebieskie, białe

Brak dźwięku z portu słuchawek.

Czy obraz jest wyświetlany za pomocą
wejścia DP(DisplayPort) lub HDMI bez
dźwięku?

• Zmień głębię kolorów na 24 bity (True Color) lub wyższą. W systemie Windows wybierz kolejno pozycje Panel sterowania >

Ekran > Menu > Jakość kolorów. (Ustawienia mogą się różnić w zależności od systemu operacyjnego urządzenia).

• Sprawdź, czy przewód sygnałowy jest prawidłowo podłączony. Ponownie podłącz przewód lub ponownie włóż do gniazda kartę

graficzną komputera.

lub czarne). To normalne zjawisko w przypadku ekranów LCD. Nie jest to błąd ani problem z działaniem monitora.

• Sprawdź, czy przewody są prawidłowo podłączone do portu słuchawek.

• Spróbuj zwiększyć głośność za pomocą joysticka.

• Ustawa monitor, którego używasz, jako wyjście audio komputera. w systemie Microsoft Windows przejdź do obszaru Panel

Sterowania > Sprzęt i dźwięk > Dźwięk > i ustaw monitor jako urządzenie domyślne. (Ustawienia mogą się różnić w
zależności od systemu operacyjnego urządzenia).

31

DANE TECHNICZNE PRODUKTU

24GS60F

Ekran LCD Głębia kolorów Obsługa koloru 8-bitowego.

Rozdzielczość Maks. obsługiwana rozdzielczość 1920 x 1080 / 180 Hz

Zalecana rozdzielczość 1920 x 1080 / 180 Hz

Zasilanie Moc znamionowa 19 V 1,6 A

Zasilacz AC/DC Typ ADS-45SQ-19-3 19032E, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC

Lub typ ADS-45FSQ-19 19032EPG-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Lub typ ADS-45FSQ-19 19032EPK-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Lub typ ADS-45FSQ-19 19032EPCU-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Lub typ ADS-45FSQ-19 19032EPBR-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Lub typ ADS-45FSQ-19 19032EPI-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Lub typ AD10550LF, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.
Lub typ AD2138S20, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.
Lub typ AD2138620, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.
Moc wyjściowa: 19 V 1,7 A

Zalecane warunki Warunki eksploatacji Temperatura Od 0 °C do 40 °C

Wilgotność Poniżej 80 %

Warunki przechowywania Temperatura Od -20 °C do 60 °C

Wilgotność Poniżej 85 %

POLSKI

32

Wymiary Rozmiar monitora (szerokość x wysokość x głębokość)

POLSKI

Masa (bez opakowania) Z podstawą 4,0 kg

Dane techniczne mogą zostać zmienione bez wcześniejszego powiadomienia.
Symbol oznacza prąd przemienny, a symbol — prąd stały.
Poziom zużycia energii może się różnić w zależności od warunków eksploatacji i ustawień monitora.

Z podstawą 540,8 x 408,9 x 180,5 (mm)

Bez podstawy 540,8 x 323,8 x 42,8 (mm)

Bez podstawy 3,5 kg

33

DANE TECHNICZNE PRODUKTU

27GS60F

Ekran LCD Głębia kolorów Obsługa koloru 8-bitowego.

Rozdzielczość Maks. obsługiwana rozdzielczość 1920 x 1080 / 180 Hz

Zalecana rozdzielczość 1920 x 1080 / 180 Hz

Zasilanie Moc znamionowa 19 V 2,0 A

Zasilacz AC/DC Typ ADS-45SN-19-3 19040G, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC

Lub typ ADS-45SQ-19-3 19040E, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Lub typ ADS-45FSQ-19 19040EPG-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Lub typ ADS-45FSQ-19 19040EPK-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Lub typ ADS-45FSQ-19 19040EPCU-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Lub typ ADS-45FSQ-19 19040EPBR-1, wyprodukowany przez firmę SHENZHEN HONOR ELECTRONIC
Lub typ AD10530LF, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.
Lub typ AD2137S20, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.
Lub typ AD2137620, wyprodukowany przez firmę PI Electronics (H.K.) Ltd.
Moc wyjściowa: 19 V 2,1 A

Zalecane warunki Warunki eksploatacji Temperatura Od 0 °C do 40 °C

Wilgotność Poniżej 80 %

Warunki przechowywania Temperatura Od -20 °C do 60 °C

Wilgotność Poniżej 85 %

POLSKI

34

Wymiary Rozmiar monitora (szerokość x wysokość x głębokość)

POLSKI

Masa (bez opakowania) Z podstawą 5,8 kg

Dane techniczne mogą zostać zmienione bez wcześniejszego powiadomienia.
Symbol oznacza prąd przemienny, a symbol — prąd stały.
Poziom zużycia energii może się różnić w zależności od warunków eksploatacji i ustawień monitora.

Z podstawą 614,2 x 454,2 x 224,8 (mm)

Bez podstawy 614,2 x 364,8 x 51,7 (mm)

Bez podstawy 5,1 kg

35

Fabryczny tryb obsługi

HDMI

Rozdzielczość Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

640 x 480 31,469 59,940 -/-

800 x 600 37,879 60,317 +/+

1024 x 768 48,363 60,004 -/-

1280 x 1024 79,976 75,025 +/+

1920 x 1080 67,500 60,000 +/+

1920 x 1080 67,500 60,000 +/+

1920 x 1080 84,364 74,990 +/+

1920 x 1080 137,260 119,982 +/+

2560 x 1440 111,857 74,971 +/-

1920 x 1080 166,587 143,981 +/-

1920 x 1080 198,317 179,961 +/-

1920 x 1080 205,918 179,998 +/-

Zalecane taktowanie

- Standard wejścia: 1.4

Zalecane taktowanie

- Standard wejścia: 2.0（24GS60F)

Zalecane taktowanie

- Standard wejścia: 2.0（27GS60F)

POLSKI

POLSKI

36

DP / USB-C

Rozdzielczość Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Polaryzacja (poz./pion.) Uwagi

640 x 480 31,469 59,940 -/-

800 x 600 37,879 60,317 +/+

1024 x 768 48,363 60,004 -/-

1280 x 1024 79,976 75,025 +/+

1920 x 1080 67,500 60,000 +/+

1920 x 1080 67,500 60,000 +/+

1920 x 1080 84,364 74,990 +/+

2560 x 1440 111,857 74,971 +/-

1920 x 1080 166,587 143,981 +/-

Zalecane taktowanie

1920 x 1080 198,317 179,961 +/-

1920 x 1080 205,918 179,998 +/-

- Standard wejścia: 1.2

- Standard wejścia: 1.4

（24GS60F)

Zalecane taktowanie

- Standard wejścia: 1.2

- Standard wejścia: 1.4

（27GS60F)

37

Taktowanie HDMI (wideo)

Tryby ustawień wstępnych Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Uwagi

480P 31,5 60

720P 45 60

1080P 67,5 60

1080P 135 120 Only HDMI 2.0 and HDMI Freesync

Dioda LED zasilania

Tryb Kolor diody LED

Urządzenie włączone Czerwony (przez kilka sekund)

Tryb uśpienia (Tryb gotowości) Wył.

Urządzenie wyłączone Wył.

POLSKI

Model i numer seryjny produktu są umieszczone na odwrocie i na jednej stronie produktu.
Zapisz je poniżej na wypadek gdybyś kiedykolwiek potrzebował serwisu.

Model

Numer seryjny
