*LED-Monitore von LG sind LCD-Monitore mit LED-Hintergrundbeleuchtung.
Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.
24GL600F
24GN50W
Benutzerhandbuch
(LeD-MONITOR*)
www.lg.com
24GN53A
Copyright © 2018 LG Electronics Inc. Alle Rechte vorbehalten.
<![endif]>DEUTSCH
2
LIZENZ.......................................... |
3 |
Information: Hinweis |
|
bezüglich Open-Source- |
|
Software................................... |
4 |
MONTAGE UND VORBEREITUNG..4 |
|
--Unterstützte Treiber und Software..................... |
5 |
--Beschreibung des Produkts und seiner Tasten.5 |
|
So verwenden Sie die Joystick-Taste |
|
--Bewegen und Anheben des Monitors................ |
6 |
Installation auf einem Tisch |
|
Anpassen des Winkels |
|
Verwenden des Kensington-Schlosses |
|
Installieren der Wandmontageplatte |
|
Installation an einer Wand |
|
VERWENDEN DES MONITORS.12
--Anschluss eines PCs................................................. |
13 |
HDMI-Anschluss |
|
DisplayPort-Anschluss |
|
--Anschließen an AV-Geräte.................................... |
14 |
HDMI-Anschluss |
|
Anschließen von Kopfhörern |
|
BENUTZEREINSTELLUNGEN... |
15 |

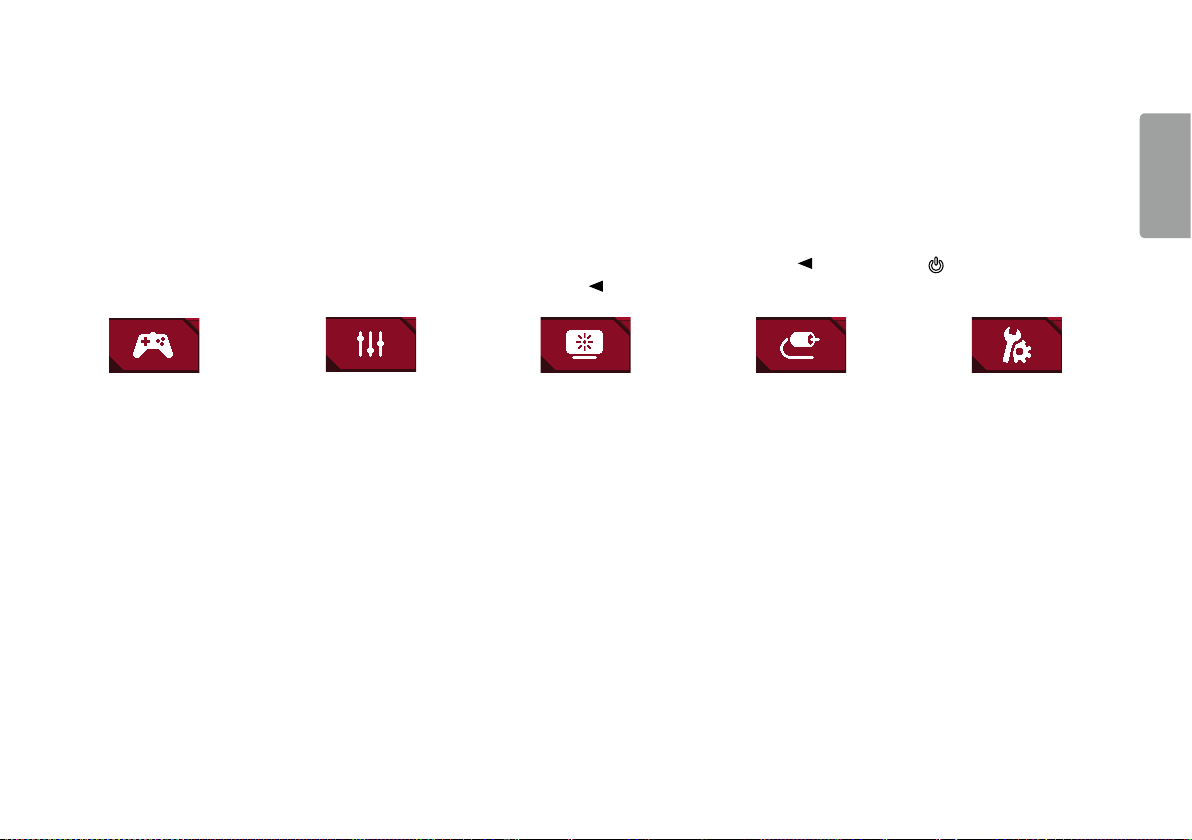

--Aktivieren des Hauptmenüs................................. |
15 |
Hauptmenüfunktionen |
|
--Benutzereinstellungen............................................. |
17 |
Menü einstellungen |
|
FEHLERBEHEBUNG.................. |
26 |
Produktspezifikation........ |
29 |
--Werksunterstützungsmodus............................... |
32 |
--HDMI-Timing (Video)................................................ |
33 |
--Power-LED..................................................................... |
33 |
Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com.
Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-
Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
3
<![if ! IE]><![endif]>DEUTSCH
<![endif]>DEUTSCH
4
Information: Hinweis bezüglich Open-Source- Software
Um den in diesem Gerät verwendeten Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen zu erhalten, besuchen Sie bitte http://opensource.lge.com.
Neben dem Quellcode stehen dort alle verwiesenen Lizenzbedingungen, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.
LG Electronics bietet gegen eine kostendeckende Gebühr (Medium, Versand und Bearbeitung) den Quellcode auf CD-ROM an. Senden Sie dazu eine Anfrage per E-Mail an: opensource@lge.com.
Dieses Angebot gilt bis drei Jahre nach der letzten Auslieferung des Produkts. Dieses Angebot gilt für jeden Empfänger dieser Information.
VORSICHT
•• Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie nur Originalteile.
•• Durch nachgemachte Produkte verursachte Beschädigungen werden nicht von der Garantie abgedeckt.
•• Es wird empfohlen, die mitgelieferten Komponenten zu verwenden.
•• Wenn Sie Kabel verwenden, die nicht von LG zertifiziert wurden, zeigt der Bildschirm eventuell nichts oder Bildrauschen an.
möglicherweise vom tatsächlichen Produkt abweichen.
•• Geben Sie beim Zusammenbau des Produkts keine Fremdsubstanzen (Öle, Schmierstoffe, usw.) auf die Gewindeteile. (Dies könnte das Produkt beschädigen.)
•• Durch übermäßige Krafteinwirkung bei der Befestigung der Schrauben kann der Monitor beschädigt werden. Auf diese Weise verursachte Schäden sind von der Produktgarantie nicht abgedeckt.
•• Tragen Sie den Monitor am Standfußsockel nicht verkehrt herum. Der Monitor könnte sich sonst vom Standfußsockel lösen und zu Verletzungen führen.
•• Wenn Sie den Monitor heben oder verschieben, berühren Sie dabei nicht den Bildschirm. Die Kräfte, die dabei auf den Bildschirm wirken, können Schäden verursachen.
•• Im Gegensatz zur allgemeinen Methode der Beschichtung wird das Wellenmuster auf die Oberfläche des glitzernden Materials im Rohmaterial aufgetragen. Es gibt kein abgeschältes Aussehen und eine gute Haltbarkeit. Bitte benutzen Sie es ruhig, da es kein Problem gibt, wenn man das Produkt benutzt.
HINWEIS
•• Die Komponenten können von den hier aufgeführten Abbildungen abweichen.
•• Die in dieser Bedienungsanleitung veröffentlichten Produktinformationen und technischen Daten können im Rahmen von Produktverbesserungen ohne vorherige Ankündigung geändert werden.
•• Die optionalen Zubehörteile können Sie in einem Elektronikfachgeschäft, in einem Online-Shop oder bei dem Einzelhändler, bei dem Sie das Produkt gekauft haben, erwerben.
•• Das im Lieferumfang enthaltene Netzkabel kann je nach Region abweichen.
•• Abbildungen in diesem Dokument zeigen typische Schritte und können
5
Unterstützte Treiber und Software |
Beschreibung des Produkts und seiner Tasten |
|
Sie können die neueste Version von der LGE-Website (www.lg.com) herunterladen |
|
|
und installieren. |
|
|
|
|
|
Treiber und Software |
Installationspriorität |
|
|
|
|
Monitortreiber |
Empfohlen |
|
|
|
|
|
Empfohlen |
|
|
|
|
Taste Joystick
<![endif]>DEUTSCH
<![endif]>DEUTSCH
6
Sie können die Funktionen des Monitors ganz einfach durch Drücken und Bewegen der Joystick-Taste nach links und rechts mit Ihrem Finger steuern.
Grundfunktionen |
|
|
|
|
|
Drücken Sie mit ihrem Finger |
|
|
Einschalten |
einmal auf die Joystick- |
|
|
Taste, um den Monitor |
||
|
|
||
|
|
einzuschalten. |
|
|
Ausschalten |
Drücken und halten Sie |
|
|
die Joystick-Taste, um den |
||
|
|
Monitor auszuschalten. |
|
|
Lautstärkeregelung |
Sie können die Lautstärke |
|
/ |
regeln, indem Sie die Joystick- |
||
Steuerung |
Taste nach links bzw. rechts |
||
|
|||
|
|
bewegen. |
|
|
|
Sie können die |
|
|
Einstellung der |
Bildschirmhelligkeit regeln, |
|
/ |
indem Sie die Joystick-Taste |
||
Bildschirmhelligkeit |
|||
|
nach vorn oder hinten |
||
|
|
bewegen. |
HINWEIS
Gehen Sie nach den folgenden Anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um Kratzer oder Beschädigungen am Monitor zu vermeiden und um unabhängig von Form und Größe einen sicheren Transport zu gewährleisten.
•• Es wird empfohlen, den Monitor in den Originalkarton oder die Originalverpackung zu stellen und dann zu bewegen.
•• Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie den Monitor bewegen oder anheben.
•• Halten Sie den Monitor unten und an der Seite am Rahmen gut fest. Halten Sie nicht den Bildschirm selbst fest.
•• Die Joystick-Taste befindet sich an der Unterseite des Monitors.
7
•• Wenn Sie den Monitor ohne Standfußsockel verwenden, kann der Monitor bei Betätigung der Joystick-Taste umkippen. Dies kann zu Schäden am Monitor und zu Verletzungen führen. Zudem funktioniert die Joystick-Taste möglicherweise nicht richtig.
<![endif]>DEUTSCH
•• Halten Sie den Monitor so, dass der Bildschirm von Ihnen abgewendet ist, um ein Verkratzen des Bildschirms zu verhindern.
•• Setzen Sie den Monitor während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.
•• Halten Sie den Monitor beim Bewegen aufrecht, drehen Sie ihn niemals auf die Seite, und kippen Sie ihn nicht seitwärts.
VORSICHT
•• Vermeiden Sie es nach Möglichkeit, den Bildschirm des Monitors zu berühren. -- Dies kann zu Schäden am Bildschirm oder an den Pixeln führen, aus denen die
Bilder erzeugt werden.
<![endif]>DEUTSCH
8
•• Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den Tisch. Achten Sie auf einen Abstand von mindestens 100 mm zur Wand, um eine ausreichende
Belüftung zu gewährleisten.
100 mm
100 mm
100 mm
100 mm
VORSICHT
•• Trennen Sie die Netzverbindung, bevor Sie den Monitor bewegen oder aufbauen. Es besteht die Gefahr eines Stromschlags.
•• Verwenden Sie ausschließlich das mitgelieferte Stromkabel, und schließen Sie es an eine geerdete Steckdose an.
•• Wenn Sie ein weiteres Stromkabel benötigen, wenden Sie sich an Ihren Elektrohändler.
1Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf.
2Passen Sie den Winkel des Bildschirms an.
Die Neigung des Bildschirms kann um bis zu -2° nach vorne und um bis zu 15° nach hinten eingestellt werden, um ein angenehmes Betrachten zu gewährleisten.
WARNUNG
•• Um beim Anpassen des Bildschirms Verletzungen an den Fingern zu vermeiden, halten Sie den unteren Teil des Monitors nicht wie nachfolgend gezeigt.
•• Achten Sie darauf, den Bildschirmbereich nicht zu berühren oder darauf zu drücken, wenn Sie die Neigeung des Monitors anpassen.
9
Der Anschluss für das Kensington-Sicherheitssystem befindet sich auf der Unterseite des Monitors.
Weitere Informationen zur Installation und Verwendung finden Sie in der Bedienungsanleitung für das Kensington-Schloss oder auf der Website http://www. kensington.com.
Schließen Sie den Monitor mithilfe eines Kensington-Sicherheitskabels an einen Tisch an.
HINWEIS
<![endif]>DEUTSCH
•• Das Kensington-Sicherheitssystem ist optional. Optionales Zubehör erhalten Sie bei den meisten Elektrohändlern.
<![endif]>DEUTSCH
10
Dieser Monitor erfüllt alle Anforderungen für die Wandmontageplatte bzw. sonstige kompatible Geräte.
1Legen Sie den Bildschirm mit der Vorderseite nach unten ab. Um das MonitorDisplay (Bildschirm) zu schützen, decken Sie die Oberfläche mit einem weichen Tuch oder mit dem im Produktpaket enthaltenen Schutzpolster ab.
2Entfernen Sie die vier auf der Rückseite des Monitors befestigten Schrauben.
3Legen Sie die Wandmontageplatte auf den Monitor, und richten Sie sie an den Löchern für die Schrauben aus.
4Ziehen Sie die vier Schrauben mithilfe eines Schraubendrehers fest, um die Platte am Monitor zu befestigen.
HINWEIS
•• Die Wandmontageplatte ist separat erhältlich.
•• Weitere Informationen zur Installation finden Sie im Installationshandbuch für die Wandmontageplatte.
•• Wenden Sie bei der Anbringung der Wandmontageplatte nicht zu viel Kraft an, da sonst der Bildschirm beschädigt werden könnte.
Installieren Sie den Monitor mit einem Abstand von mindestens 100 mm zur Wand und 100 mm Abstand an den Seiten, um eine ausreichende Belüftung zu gewährleisten. Detaillierte Installationsanweisungen erhalten Sie von Ihrem lokalen Händler. Informationen zur Installation und Verwendung einer schwenkbaren Wandmontagehalterung finden Sie außerdem im Handbuch.
|
100 mm |
100 mm |
100 mm |
|
|
|
100 mm |
Um den Monitor an der Wand zu montieren, befestigen Sie die Wandhalterung (optional) an der Rückseite des Monitors.
Befestigen Sie die Wandhalterung sicher an der Wand und am Monitor.
1Falls Sie Schrauben verwenden, die die Standardlänge überschreiten, können Schäden im Inneren des Produkts verursacht werden.
2Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch die Verwendung von nicht standardmäßigen Schrauben verursacht werden.
Wandhalterung (mm) |
100 x 100 |
Standardschraube |
M4 x L10 |
Anzahl Schrauben |
4 |
Wandmontageplatte (Optional) |
RW120 |
|
|
11
HINWEIS
•• Verwenden Sie Schrauben, die dem VESA-Standard entsprechen.
•• Der Wandmontagesatz umfasst die Installationsanleitung und alle notwendigen Teile.
•• Die Wandmontagehalterung ist optional. Optionales Zubehör erhalten Sie bei Ihrem Elektrohändler.
•• Je nach Wandmontagehalterung kann die Länge der Schrauben variieren. Verwenden Sie unbedingt Schrauben der richtigen Länge.
•• Weitere Informationen finden Sie in der Bedienungsanleitung für die Wandmontagehalterung.
VORSICHT
•• Trennen Sie das Stromkabel, bevor Sie den Monitor bewegen oder aufbauen, um einen elektrischen Stromschlag zu vermeiden.
•• Wird der Monitor an der Decke oder einer geneigten Wand montiert, kann er möglicherweise herunterfallen, und es kann zu Verletzungen kommen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.
•• Durch übermäßige Krafteinwirkung bei der Befestigung der Schrauben kann der Monitor beschädigt werden. Auf diese Weise verursachte Schäden sind von der Produktgarantie nicht abgedeckt.
<![endif]>DEUTSCH
