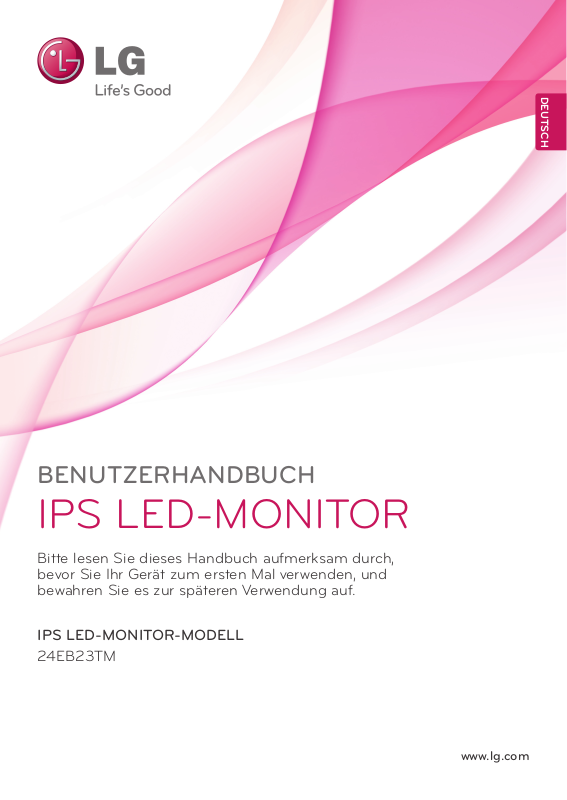

LG 24EB23TM-B User Guide [de]
<![endif]>DEUTSCH
BENUTZERHANDBUCH
IPS LED-MONITOR
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.
IPS LED-MONITOR-MODELL
24EB23TM
www.lg.com
<![endif]>DEUTSCH
2 INHALTSVERZEICHNIS
INHALT
3 |
MONTAGE UND VORBEREI- |
|
23 |
FEHLERBEHEBUNG |
|
|
TUNG |
|
25 |
|
|
3 |
Auspacken |
TECHNISCHE DATEN |
|||
4 |
Teile und Tasten |
||||
25 |
24EB23TM |
||||
5 |
Aufbau des Monitors |
||||
5 |
- Anbringen des Standfußsockels |
26 |
Voreingestellte Modi (Auflösung) |
||
5 |
- Die Abtrennung der Einstellungsbasis |
26 |
Anzeige |
||
6- Montage auf einem Tisch
6 |
- Benutzen Sie den Kabelhalter |
27 |
RICHTIGE KÖRPERHALTUNG |
8 |
- Montage an der Wand |
27 |
Richtige Körperhaltung bei Verwendung |
|
|
||
9 |
VERWENDEN DES MONITORS |
|
des Monitors |
|
|
||
9 |
Anschluss eines PCs |
|
|
9 |
- Anschließen des D-SUB |
|
|
9 |
- DVI-D-Anschluss |
|
|
11- Anschließen von Peripheriegeräten
12ANPASSEN VON EINSTEL-
LUNGEN
13 Anpassung der Einstellungen
13- Menüeinstellungen
14-Bild
15-Farben
16-Anzeige
17-Andere
18MY KEY Einstellungen
19FUNC. Einstellungen
19-Bildmodus
20-SUPER ENERGY SAVING
21-DUAL DISPLAY
21-DUAL-WEB
22-MY KEY Einstellungen
MONTAGE UND VORBEREITUNG 3
MONTAGE UND VORBEREITUNG
Auspacken
Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt.
<![endif]>DEUTSCH
CD (Handbuch)/Karte |
D-SUB-Kabel |
DVI-D-Kabel |
(Dieses Kabel ist in |
(Dieses Kabel ist |
|
|
einigen Ländern nicht |
in einigen Ländern |
|
enthalten.) |
nicht enthalten.) |
Netzkabel |
Standkörper |
Ständerplatte |
Audio Kabel
(Abhängig vom Land)
VORSICHT
y yUm die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie ausschließlich vom Hersteller genehmigtes Zubehör.
y yBeschädigungen durch vom Hersteller nicht genehmigtes Zubehör werden nicht von der Garantie abgedeckt.
HINWEIS
y yDas im Lieferumfang enthaltene Zubehör ist modellabhängig.
y yÄnderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.
4 MONTAGE UND VORBEREITUNG
Teile und Tasten
<![if ! IE]><![endif]>DEUTSCH
Betriebsanzeige
y yLED an: Eingeschaltet y yLED aus: Ausgeschaltet
(Taste Power)
Tasten an Vorderseite
Eingangsanschlüsse (Siehe S.9 bis 11)
MONTAGE UND VORBEREITUNG 5
Aufbau des Monitors
Anbringen des Standfußsockels
1Legen Sie den Monitor mit dem Bildschirm nach unten auf einer ebenen, gepolsterten Fläche ab.
VORSICHT
Legen Sie eine Schaumstoffmatte oder ein weiches Tuch darunter, um den Bildschirm vor Beschädigungen zu schützen.
21 Befestigen Sie den Standkörper am Monitor .
2 Befestigen Sie die Ständerplatte .
3 Ziehen Sie die Schraube mit einer Münze nach rechts fest.
Die Abtrennung der Einstellungsbasis
1Legen Sie den Monitor mit dem Bildschirm nach unten auf einer ebenen, gepolsterten Fläche ab.
21 Ziehen Sie den Standkörper und Ständerplatte vom Monitor aus.
2Drehen Sie die Schraube mit einer Münze nach links.
3 Ziehen Sie den Ständerplatte aus.
Standkörper
<![endif]>DEUTSCH
Standkörper
Ständerplatte
Standkörper
Ständerplatte
Ständerplatte
VORSICHT
y yDiese Abbildung zeigt die allgemeinen Anschlüsse für alle Modelle. Die Anschlüsse für Ihren Monitor weichen möglicherweise leicht von der Abbildung ab.
y yTragen Sie das Produkt nicht verkehrt herum, indem Sie es am Standfußsockel anfassen. Der Monitor könnte auf den Boden fallen und beschädigt werden bzw. Verletzungen verursachen.
<![endif]>DEUTSCH
6 MONTAGE UND VORBEREITUNG
Montage auf einem Tisch |
Benutzen Sie den Kabelhalter |
1Heben Sie den Monitor an, und kippen Sie ihn auf einem Tisch in die aufrechte Position.
Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleisten.
10 cm
10 cm
10 cm
10 cm
Kabelhalter
2 1 Schließen Sie das Netzkabel an den Monitor an, dann stecken Sie das Netzkabel in die Steckdose ein. ( Vor dem Anschließen, bitte überprüfen Sie, dass der “ON/OFF” Knopf in “O” Position ist.
2Drücken Sie den “ON/OFF” Knopf in“ ” die Position (Anschalten).
3Drücken Sie auf die Taste
(POWER) auf der Vorderseite des Monitors, um ihn einzuschalten.
ACHTUNG
y yTrennen Sie das Stromkabel, bevor Sie den Monitor bewegen oder aufbauen. Es besteht die Gefahr eines Stromschlags.
MONTAGE UND VORBEREITUNG 7
WARNUNG |
Verwendung des Kensington-Sicherheitssystems |
|
Halten Sie beim Einstellen des Winkels nicht den unteren Rahmen des Monitors fest, wie in der folgenden Abbildung dargestellt: Verlet-
Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des Monitors. Weitere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com.
Schließen Sie das Kabel des Kensington-Sicher- heitssystems am Tisch an.
-
kels
<![endif]>DEUTSCH
Halten Sie diesen Satz nicht wie untengenannte Bilde. Monitorschirm kann von der Ständerplatte getrennt werden und Ihre Körper verletzen.
HINWEIS
Kippen Sie von +20 bis -5 Grad nach oben oder unten, um den Monitor so einzustellen, wie es für Sie am besten ist.
HINWEIS
Kensington-Sicherheitssystem ist optional. Sie erhalten es bei den meisten Elektrohändlern.
Vorderseite Rückseite
<![endif]>DEUTSCH
8 MONTAGE UND VORBEREITUNG
Montage an der Wand
Für eine ausreichende Belüftung lassen Sie auf jeder Seite und an der Wand 10 cm Platz. Detaillierte Montageanweisungen erhalten Sie von Ihrem Händler, siehe auch Montageanleitung der optionalen Wandmontagehalterung.
10 cm
10 cm
10 cm
10 cm
Wenn Sie beabsichtigen den Monitor an der Wand zu installieren, sollten Sie die Montageschnittstelle (optionale Teile) an der Rückseite des Monitors legen.
Wenn Sie den Monitor mit einer optionalen Wandhalterung montieren wollen, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden.
1 Verwenden Sie bitte die Schraube und Montageschnittstelle gemäß VESA-Standards.
2 Wenn Sie Schraube länger als Standard verwenden, könnte der Monitor sofort beschädigt werden.
3 Wenn Sie fehlerhafte Schraube verwenden, könnte das Produkt beschädigt werden and sich von bereitgestellten Position fallen. In diesem Fall ist LG nicht verantwortlich dafür.
4 VESA kompatibel.
5 Nutzen Sie die folgende VESA-Norm. y y784,8 mm (30,9 Zoll) und weniger
*Dicke der Unterlage für Wandmontage: 2,6 mm
*Schraube: Φ 4,0 mm x Steigung 0,7 mm x Länge 10 mm
y y787,4 mm (31,0 Zoll) und mehr
*Bitte verwenden Sie für die Wandmontage nur Unterlagen und Schrauben nach VESANorm.
Modell |
24EB23TM |
VESA (A x B) |
100 x 200 |
Standardschraube |
M4 |
Anzahl Schrauben |
8 |
VORSICHT
y yTrennen Sie erst das Netzkabel, bevor Sie den Monitor bewegen oder installieren. Ansonsten besteht Stromschlaggefahr.
y yWenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und zu schweren Verletzungen führen.
yyVerwenden Sie ausschließlich eine autorisierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.
yyZiehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor hervorrufen und zum Erlöschen Ihrer Garantie führen könnte.
yyVerwenden Sie nur Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die Verwendung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie.
HINWEIS
y yVerwenden Sie die Schrauben, die unter den Spezifikationen der VESA-Norm aufgeführt sind.
y yDer Wandmontagesatz beinhaltet eine Installationsanleitung und die notwendigen Teile.
y yDie Wandhalterung ist optional. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler.
y yDie Schraubenlänge hängt von der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge.
y yWeitere Informationen können Sie den im Lieferumfang der Wandbefestigung enthaltenen Anweisungen entnehmen.
VERWENDEN DES MONITORS 9
VERWENDEN DES MONITORS
Anschluss eines PCs
y yIhr Monitor unterstützt Plug & Play*.
* Plug & Play: Ein PC erkennt das vom Benutzer verbundene Gerät und schaltet dieses ein, ohne dass eine Gerätekonfiguration oder ein Benutzereingriff erforderlich ist.
DVI-D-Anschluss
Um ein digitales Video Signal von Ihrem PC zum Monitor zu übertragen, schließen Sie den PC an den Monitor mit einem DVI Kabel an, wie die folgende Bilde dargestellen sind.
Anschließen des D-SUB
Überträgt analoge Videosignale von Ihrem PC an den Monitor. Verbinden Sie den PC und den Monitor mit dem mitgelieferten 15-poligen D-SUB- Signalkabel, wie in den folgenden Abbildungen gezeigt.
HINWEIS
y yBei einer Verbindung über ein D-SUB-Signal- eingangskabel für Macintosh
y yMac-Adapter
Für Apple Macintosh-Computer ist ein separater Adapterstecker erforderlich, um den 15-poligen, hochdichten (3-reihigen) D-SUB- VGA-Anschluss am mitgelieferten Kabel auf einen 15-poligen Anschluss mit 2 Reihen zu ändern.
