<![endif]>РУССКИЙ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
IPS LED MONITOR
Внимательно прочтите это руководство перед тем, как начать использовать устройство, и сохраните его на будущее.
МОДЕЛЬ IPS LED MONITOR
24EB23PY
www.lg.com
<![endif]>РУССКИЙRUS
2 СОДЕРЖАНИЕ
СОДЕРЖАНИЕ
3 СБОРКА И ПОДГОТОВКА
3Распаковка
4Составляющие и кнопки
5Установка монитора
5 - Установка на подставку
5- Снятие основания подставки
6- Снятие ножки подставки
6- Использование держателя кабеля
7- Размещение на столе
7- Регулировка наклона
8- Регулировка высоты монитора
8- Использование замка Kensington
9- Вращающаяся подставка
9- Использование функции Pivot

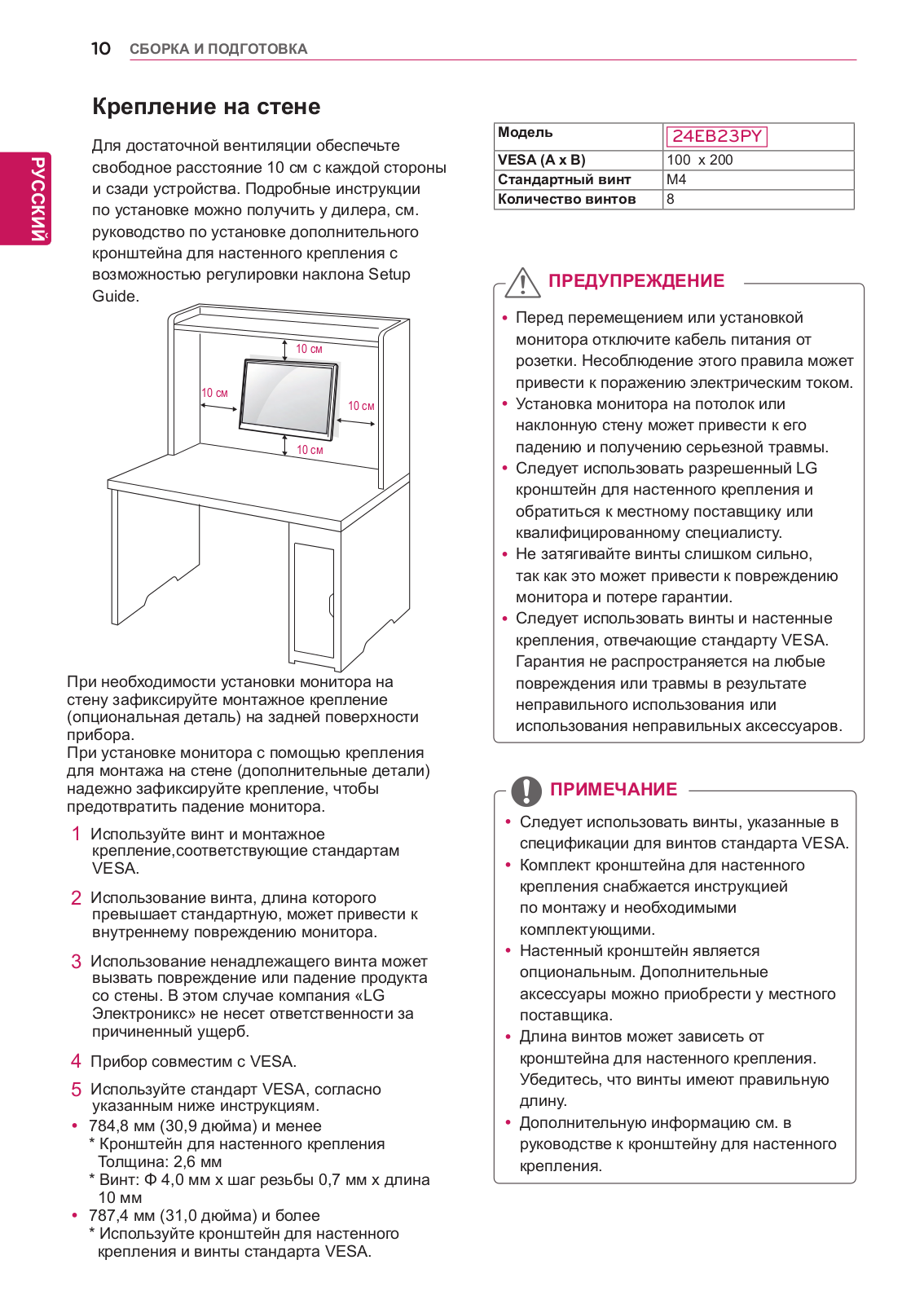

10- Крепление на стене

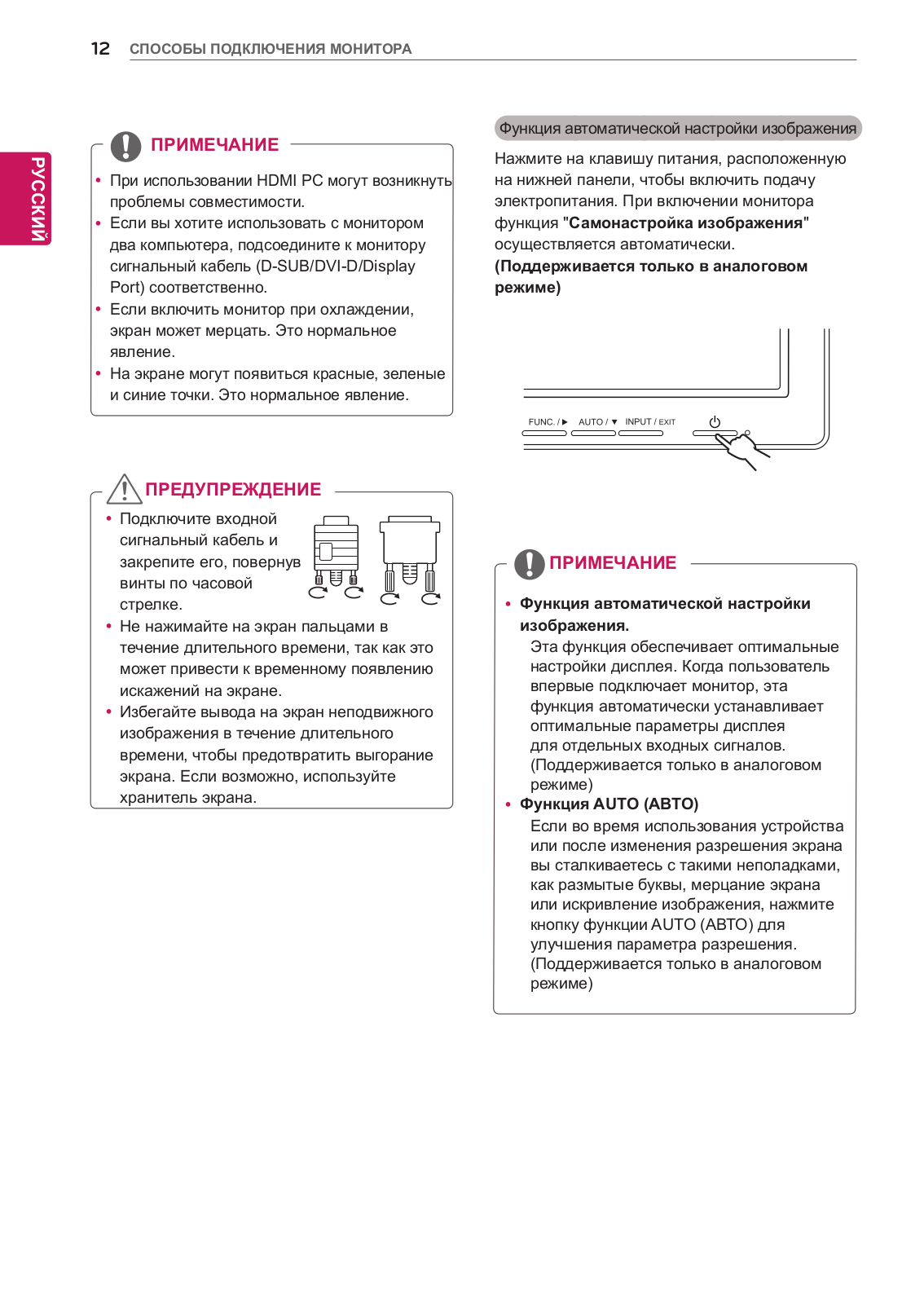

11СПОСОБЫ ПОДКЛЮЧЕНИЯ
МОНИТОРА

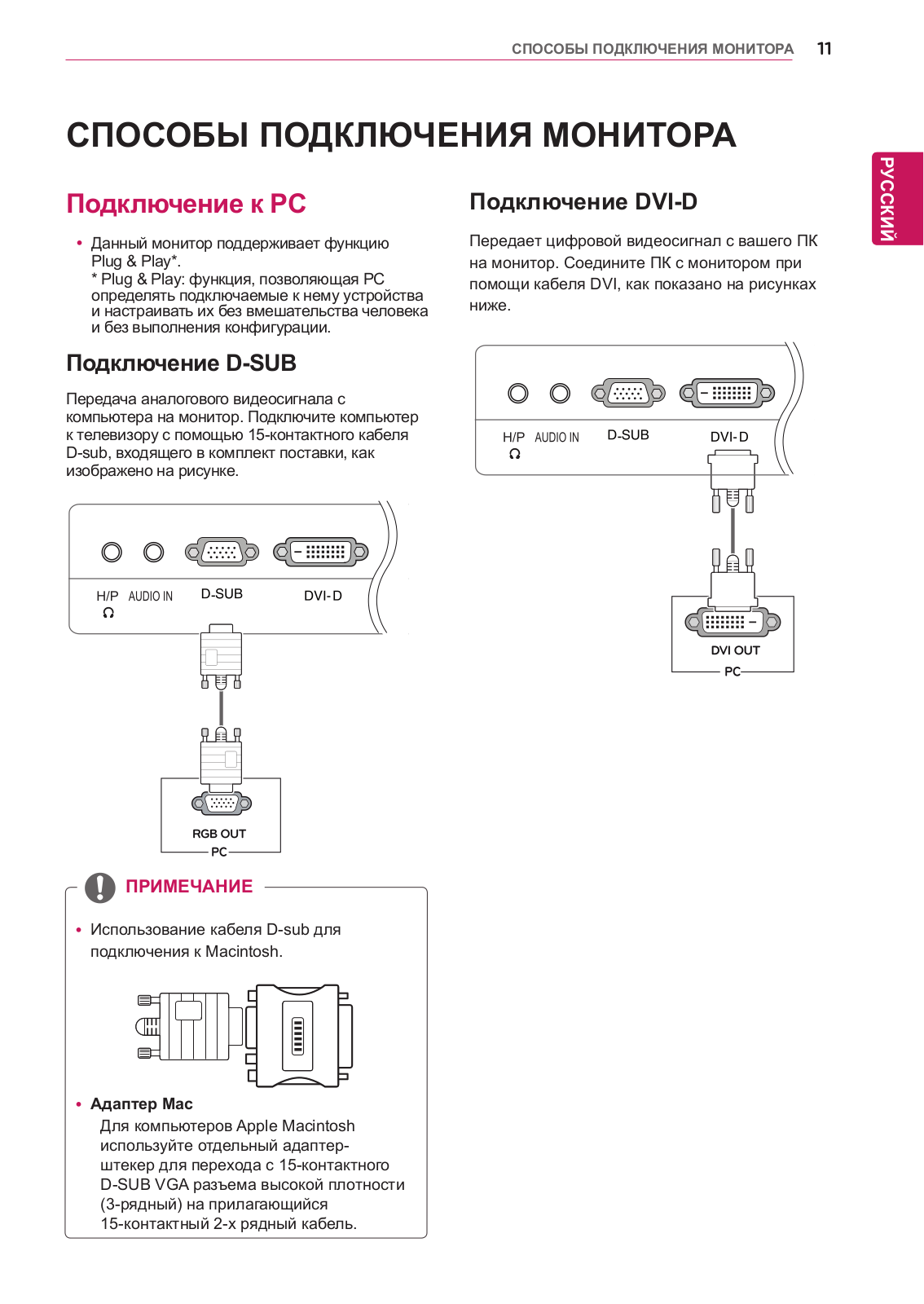

11 Подключение к PC
11 - Подключение D-SUB
11 - Подключение DVI-D

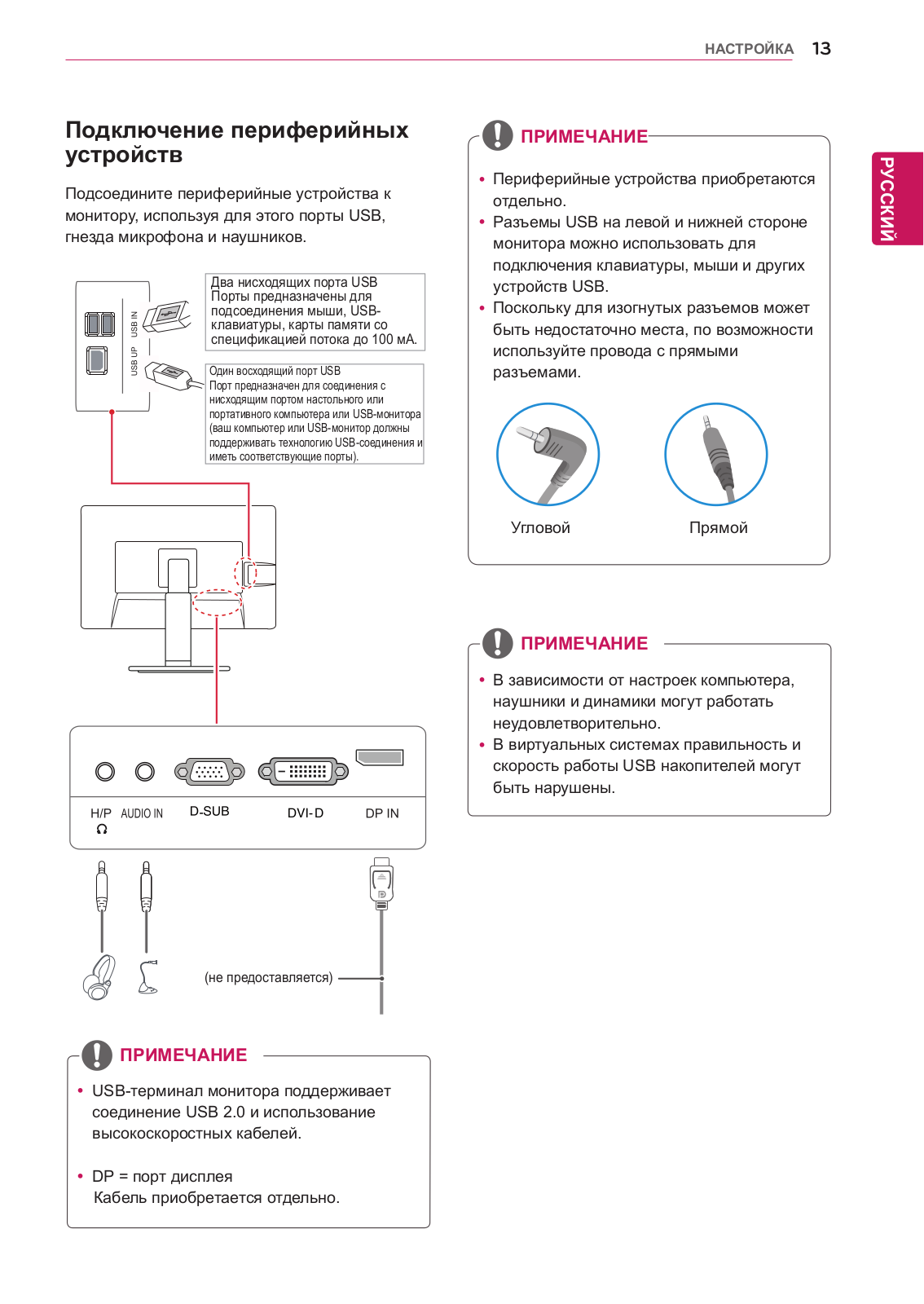

13- Подключение периферийных устройств

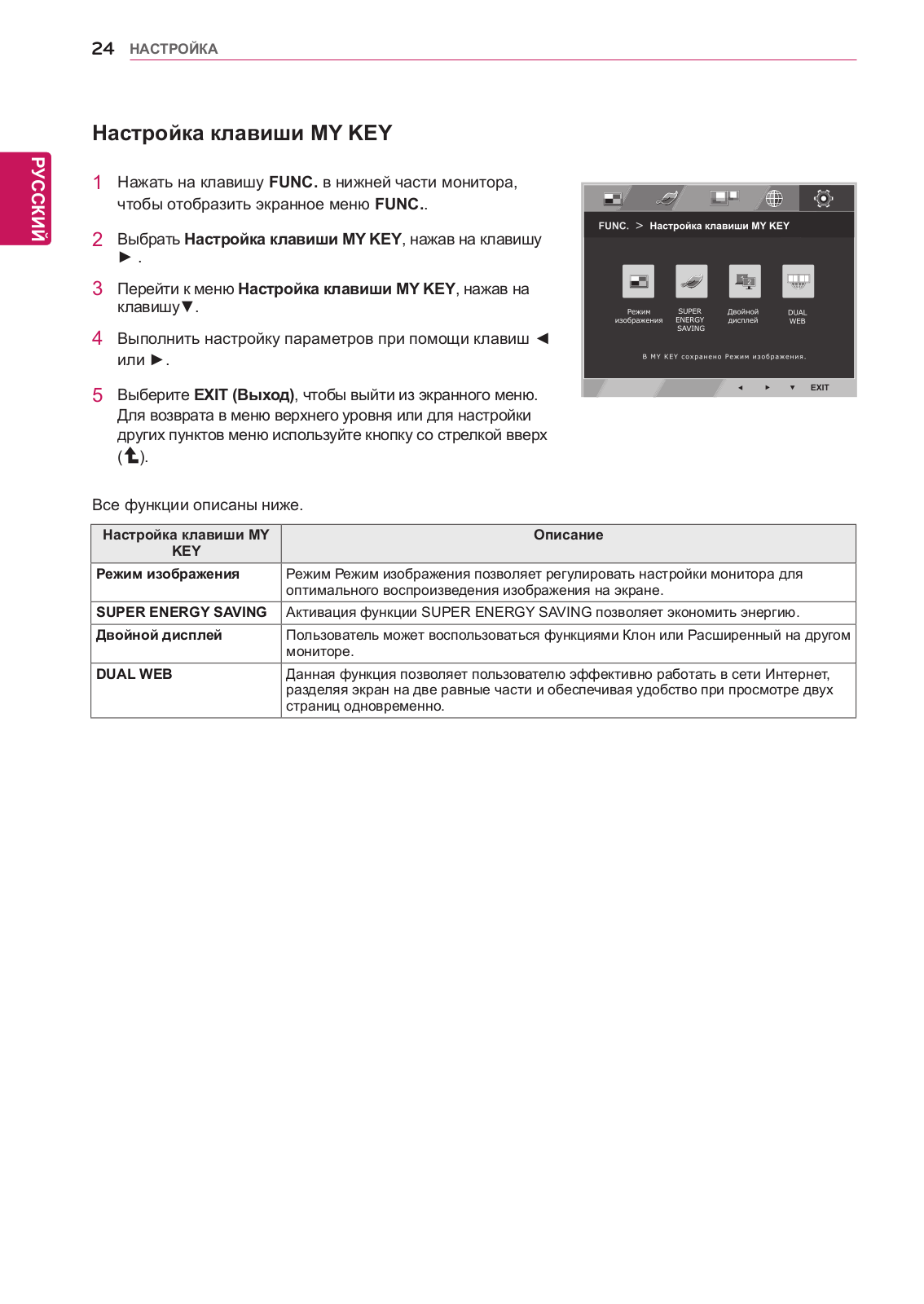

24-Настройка клавиши MY KEY

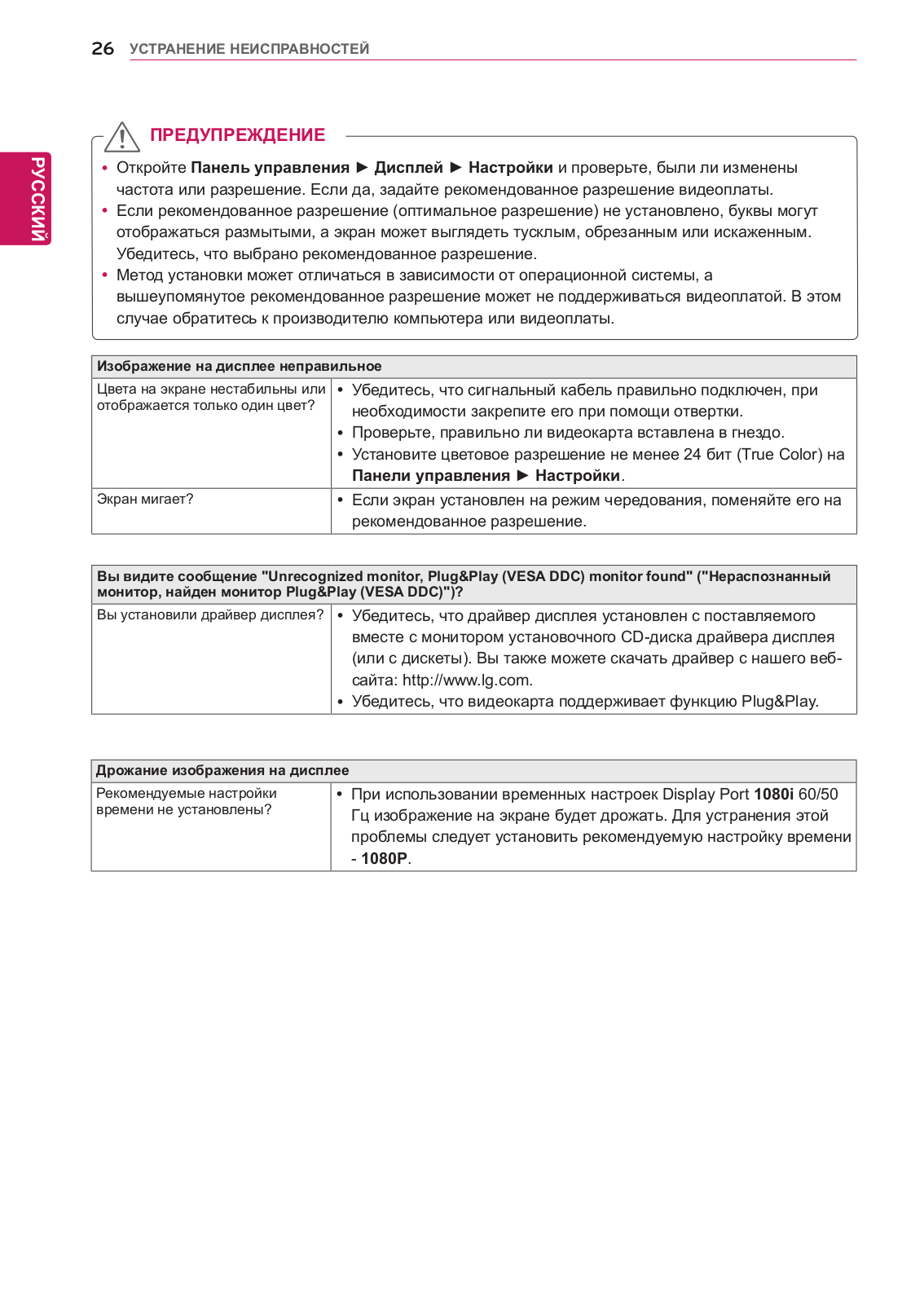

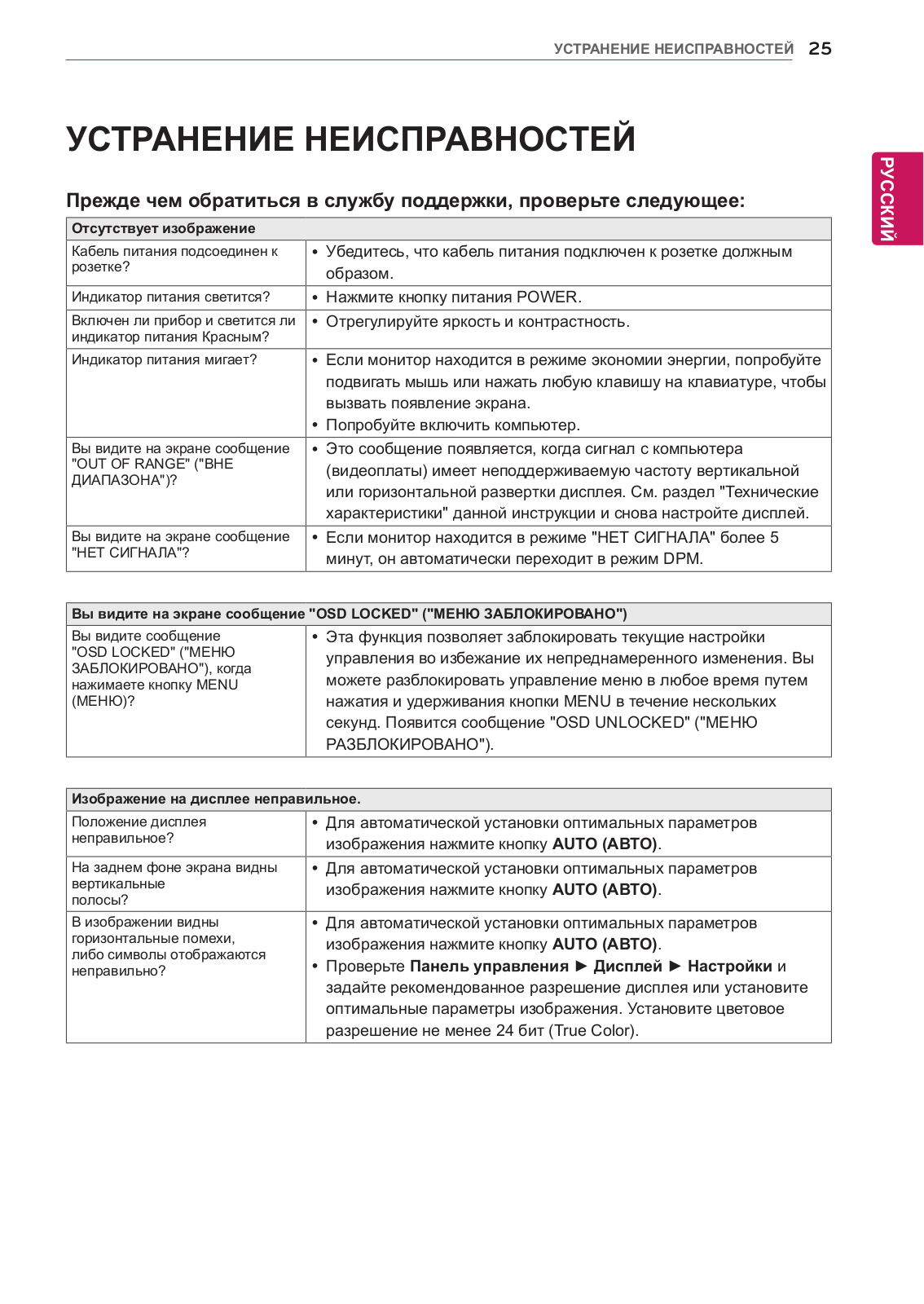

25УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

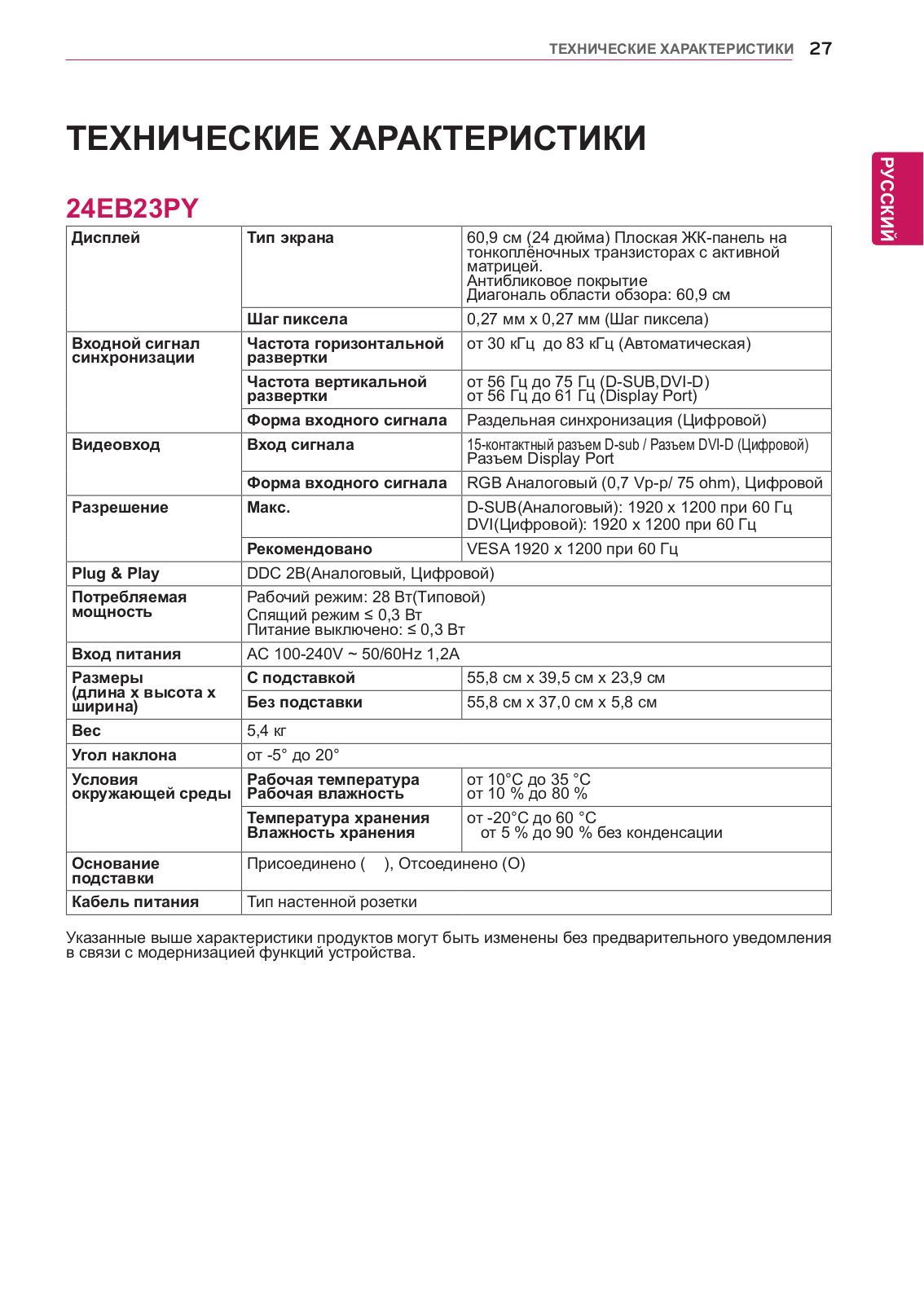

27 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2724EB23PY

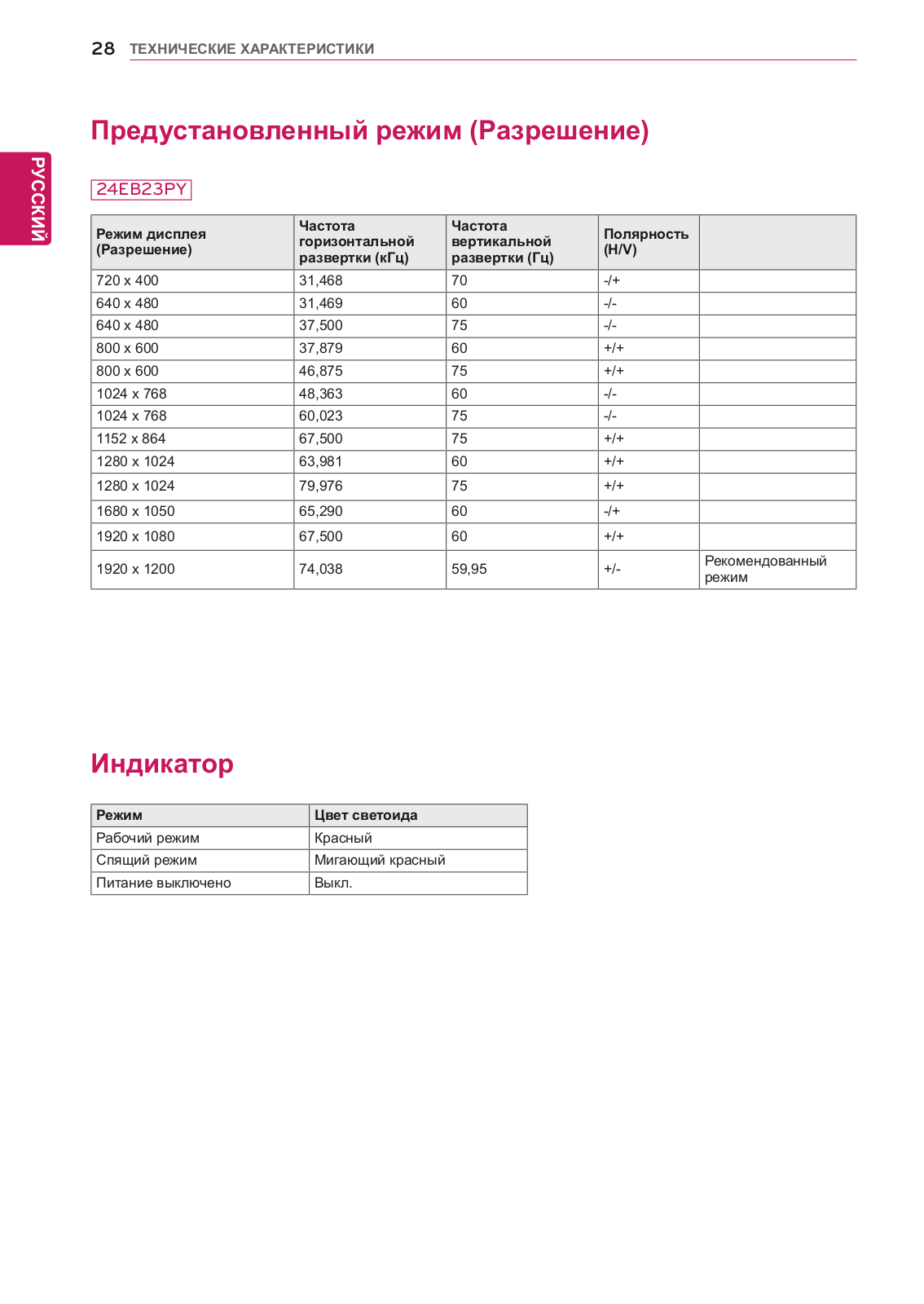

28Предустановленный режим (Разрешение)
28Индикатор

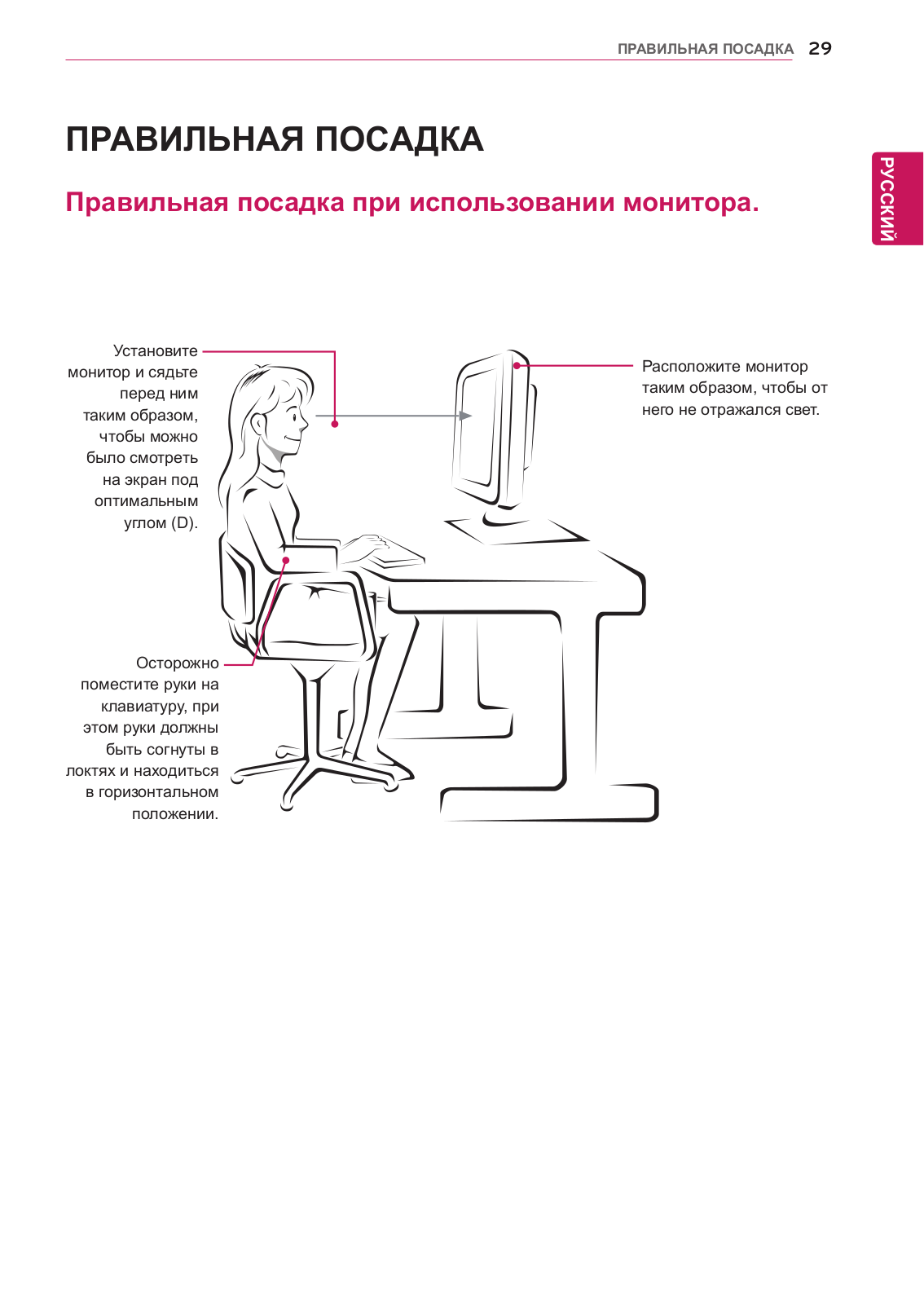

29ПРАВИЛЬНАЯ ПОСАДКА
29Правильная посадка при использовании монитора.

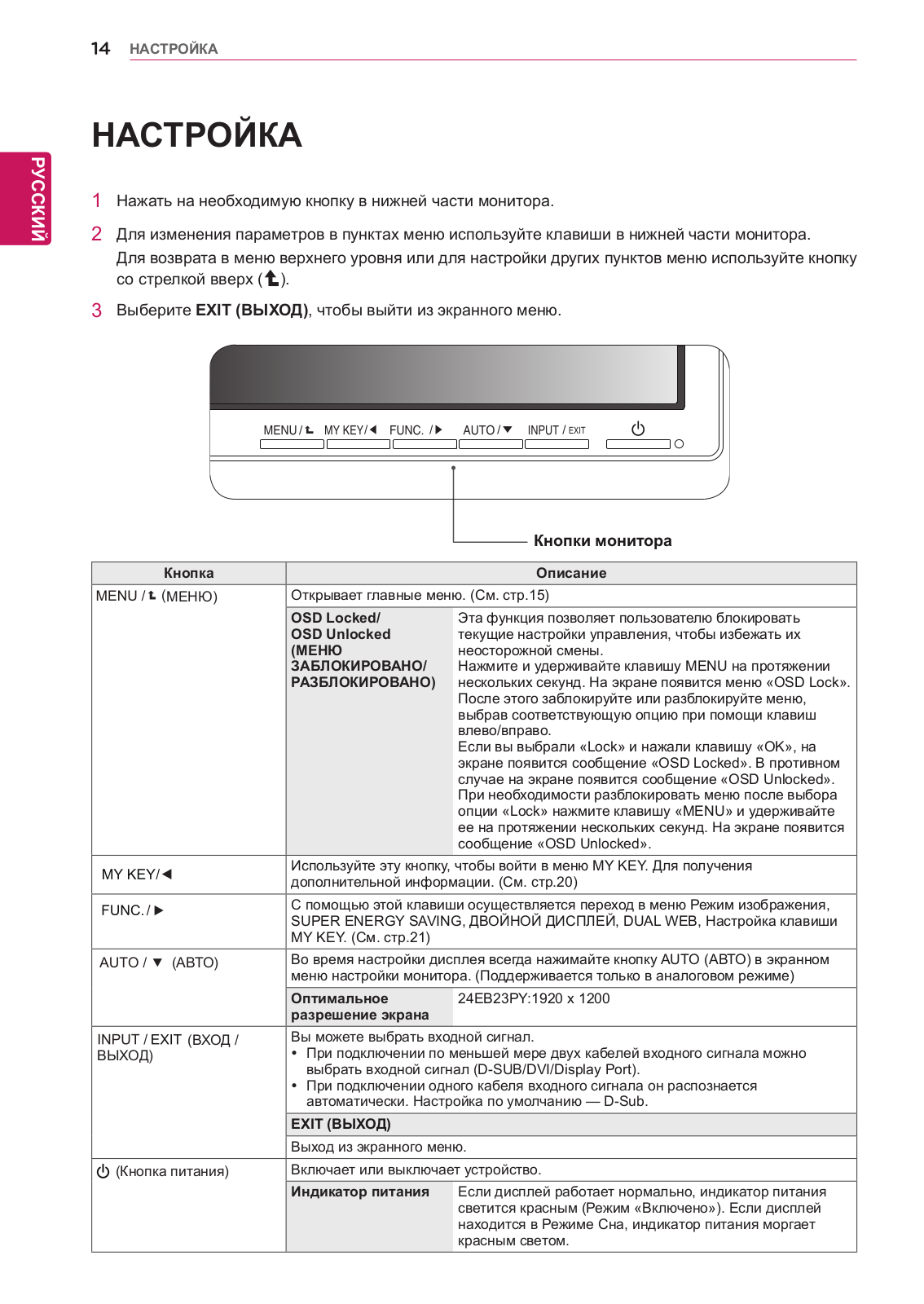

14 НАСТРОЙКА

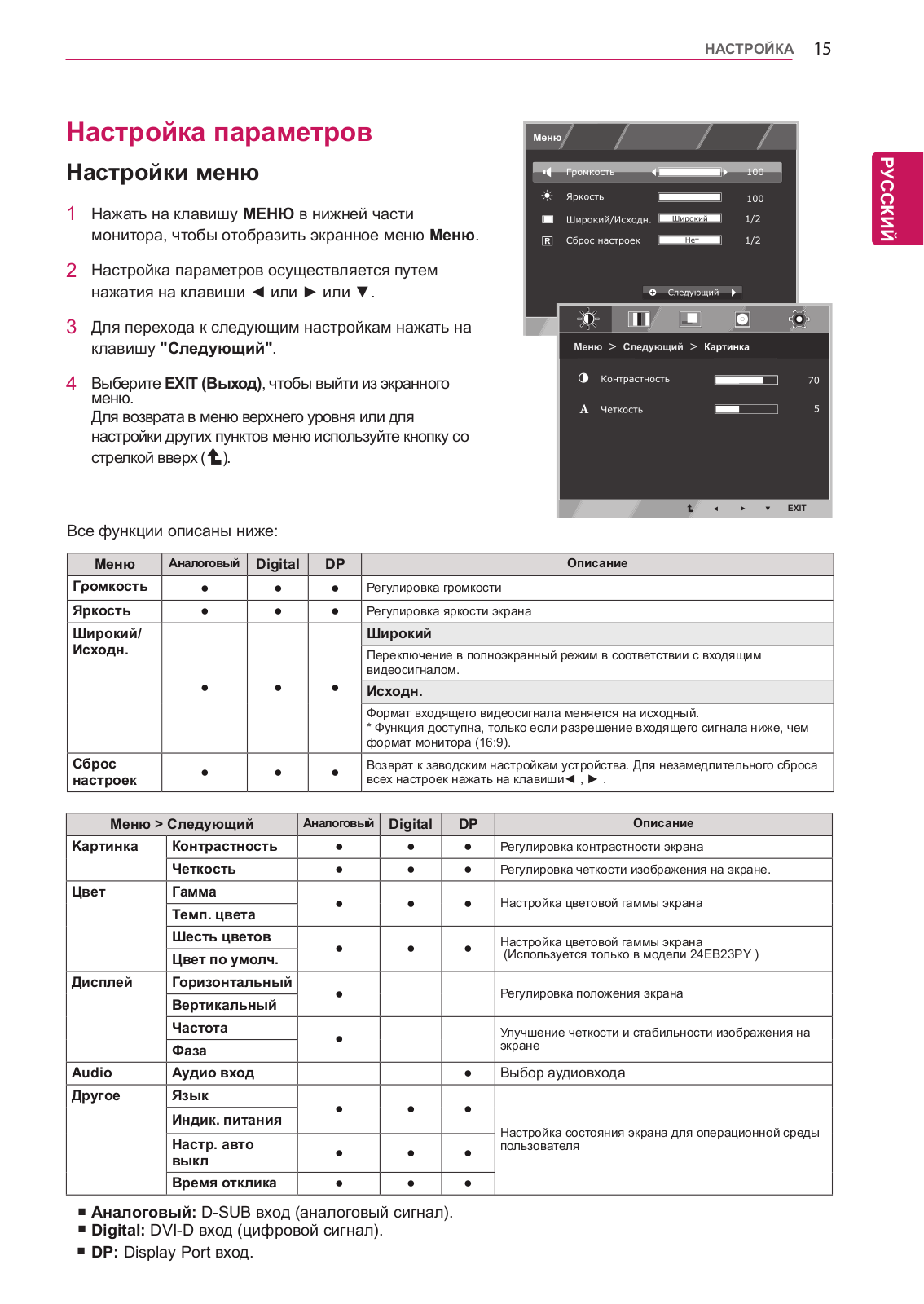

15Настройка параметров
15- Настройки меню

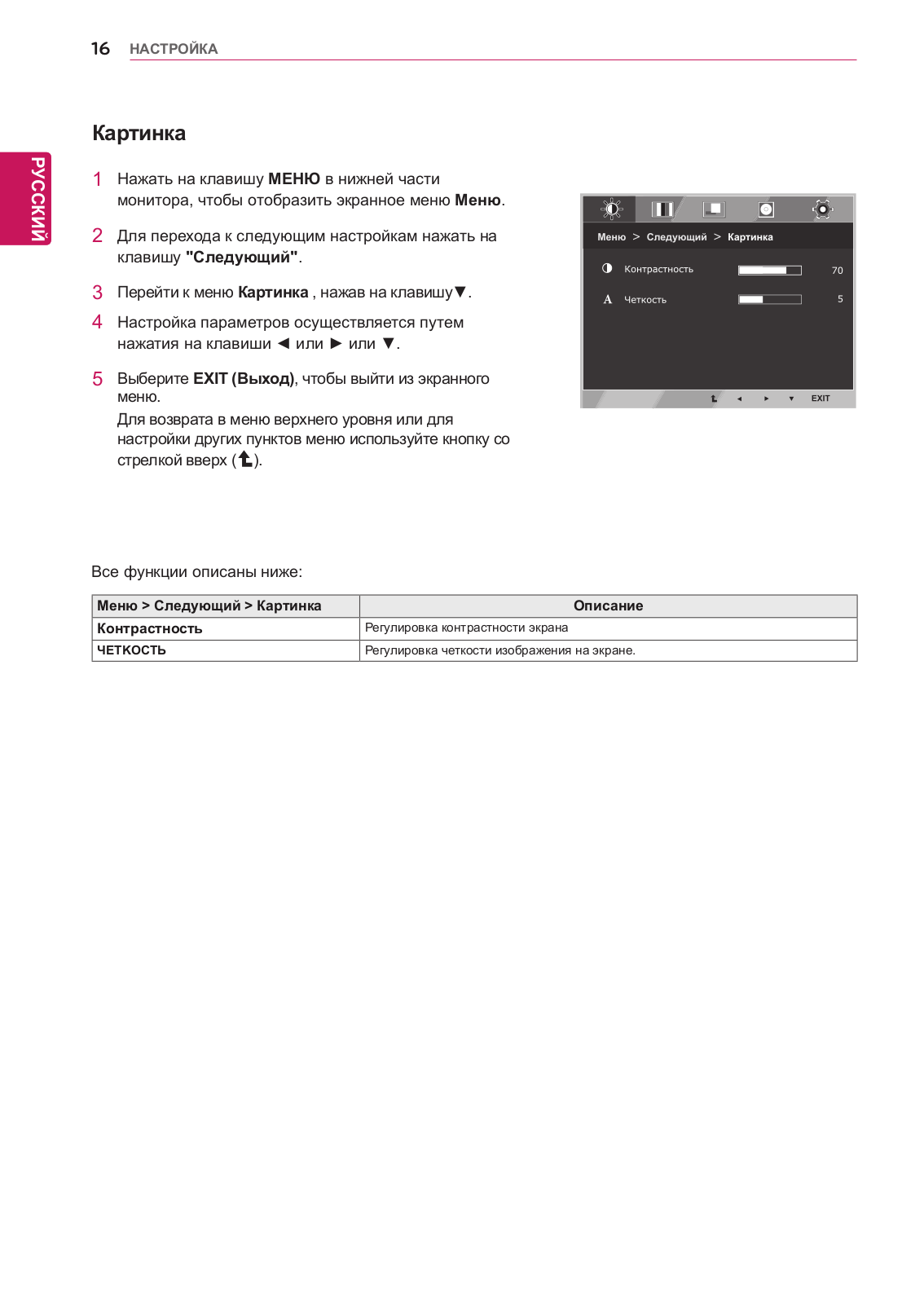

16-Картинка

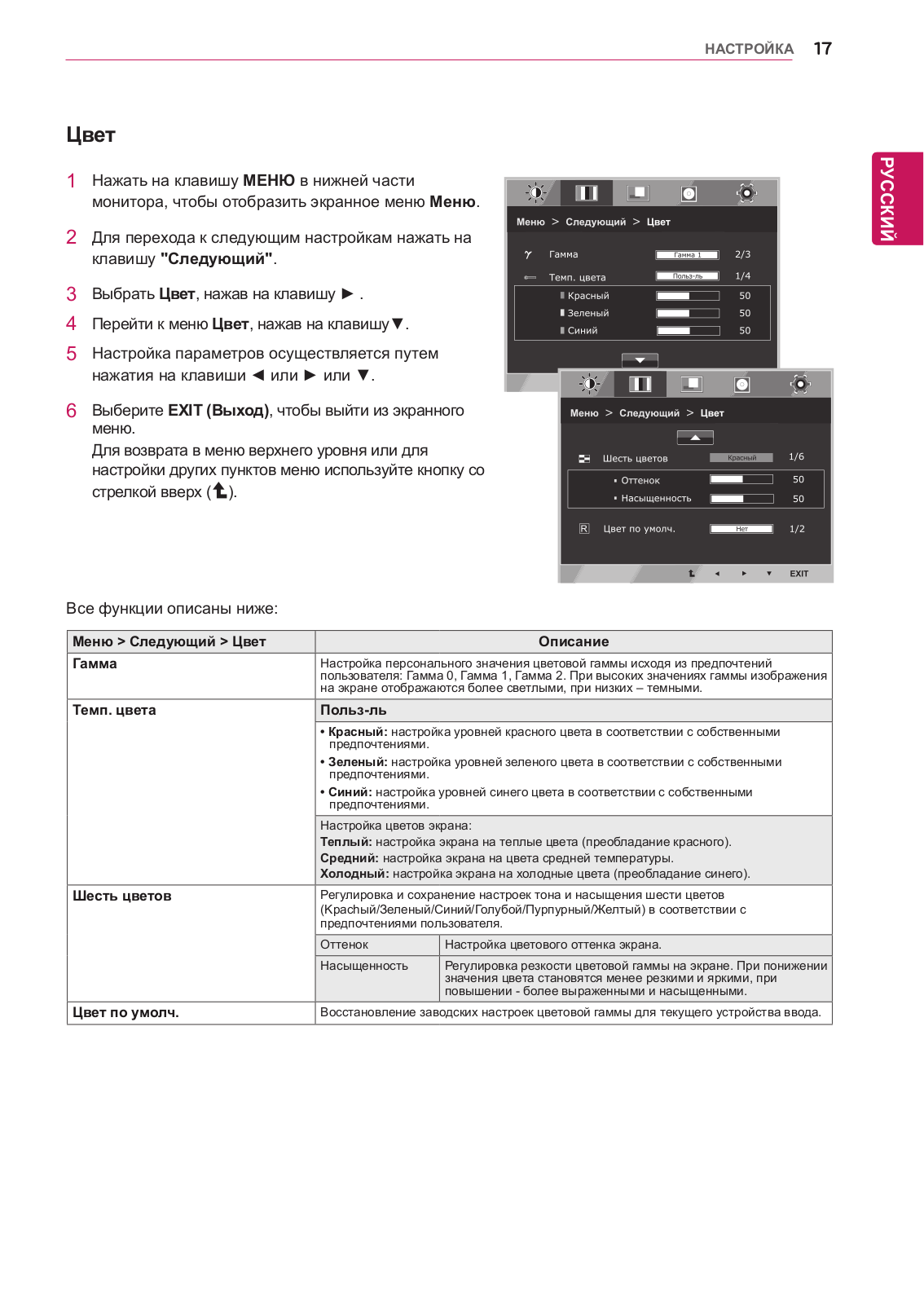

17-Цвет

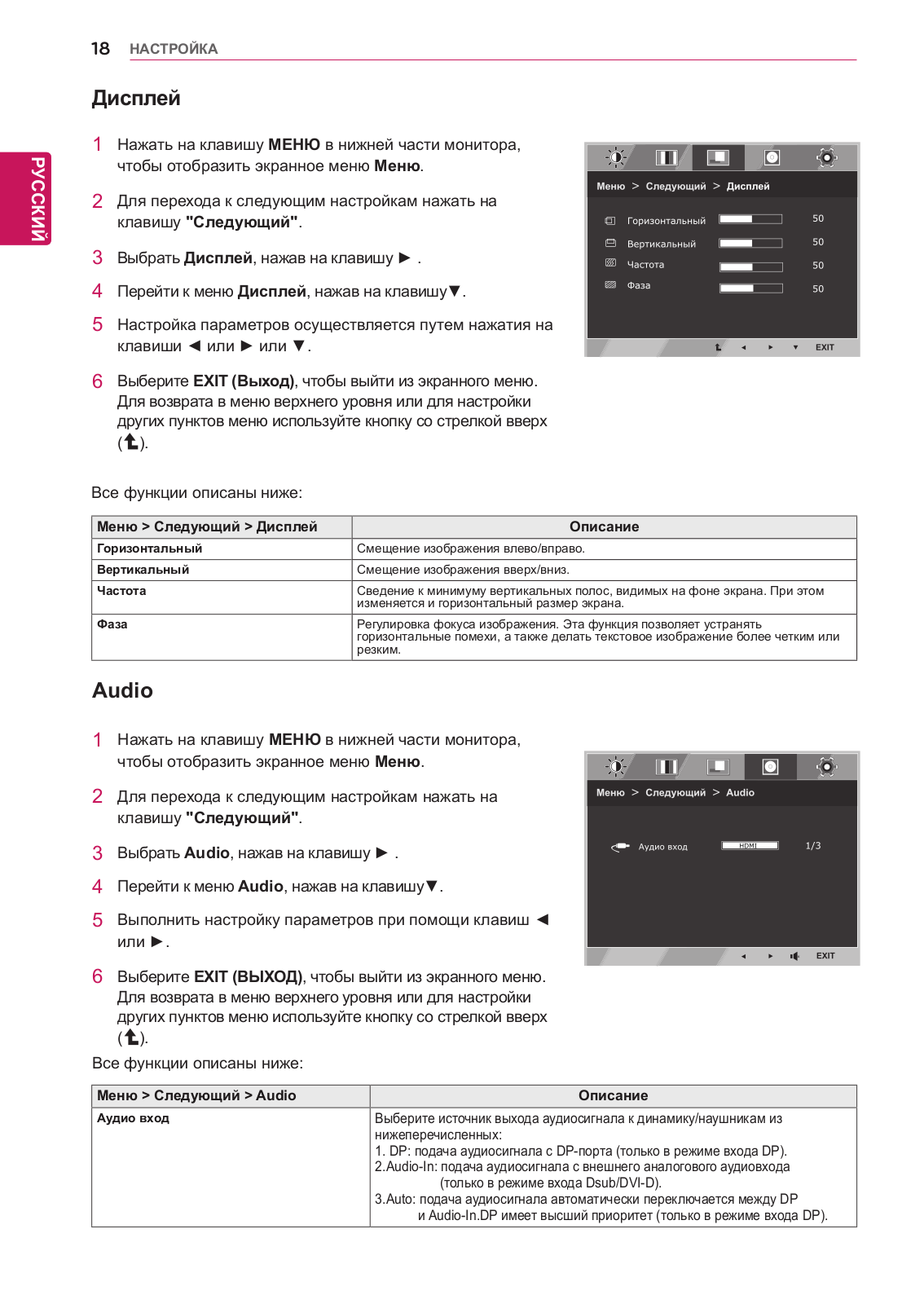

18-Дисплей
18-Audio

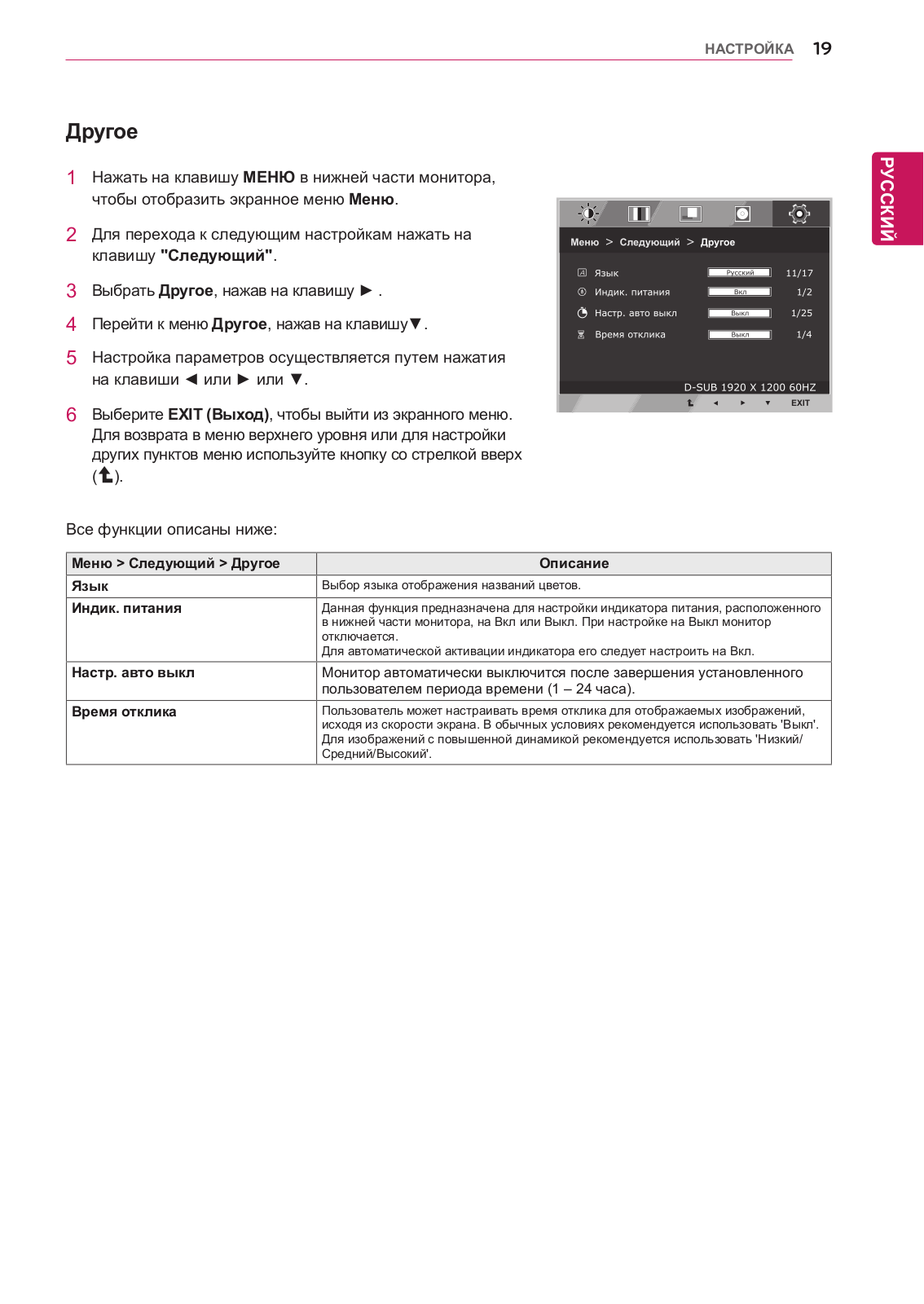

19-Другое

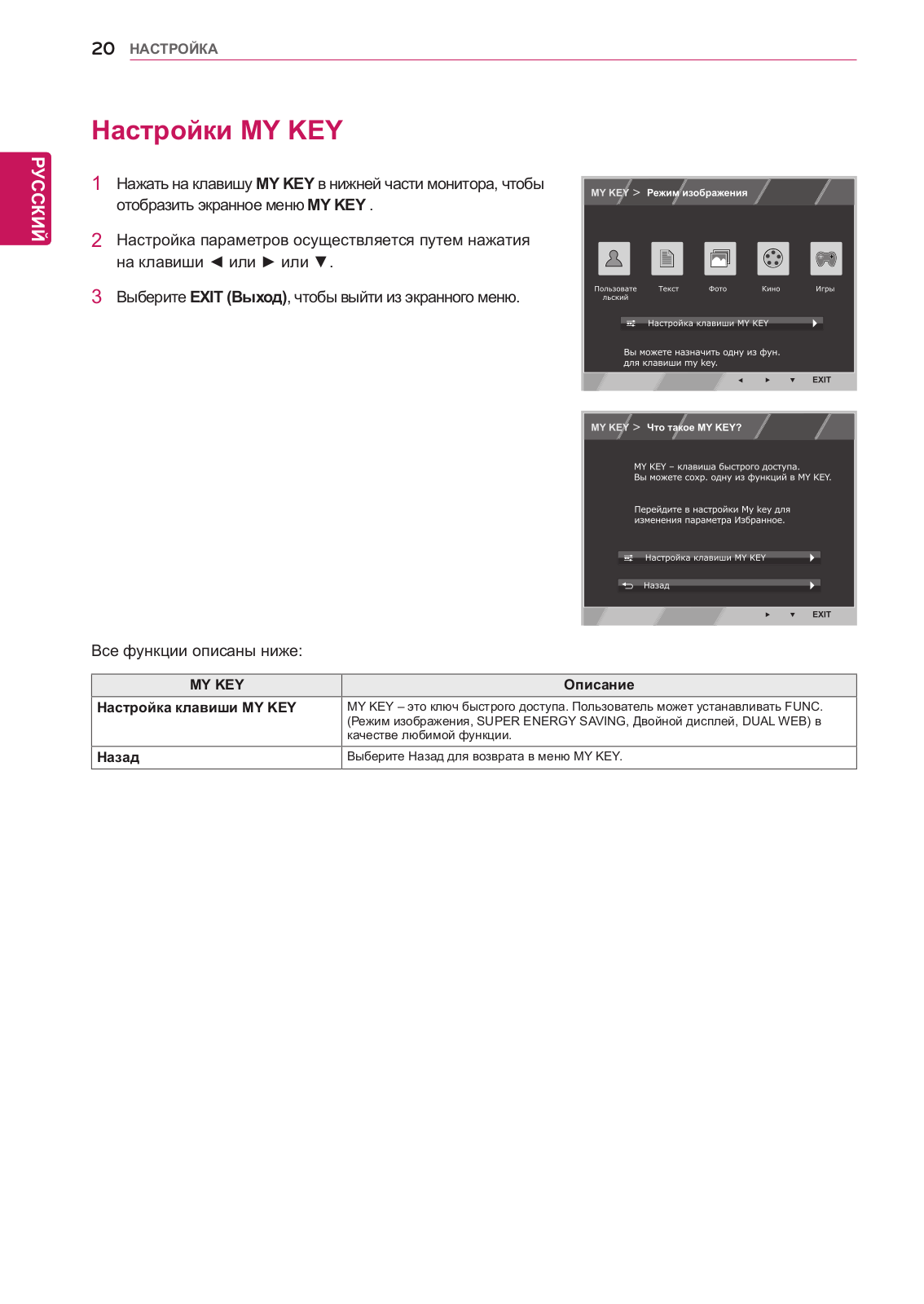

20Настройки MY KEY

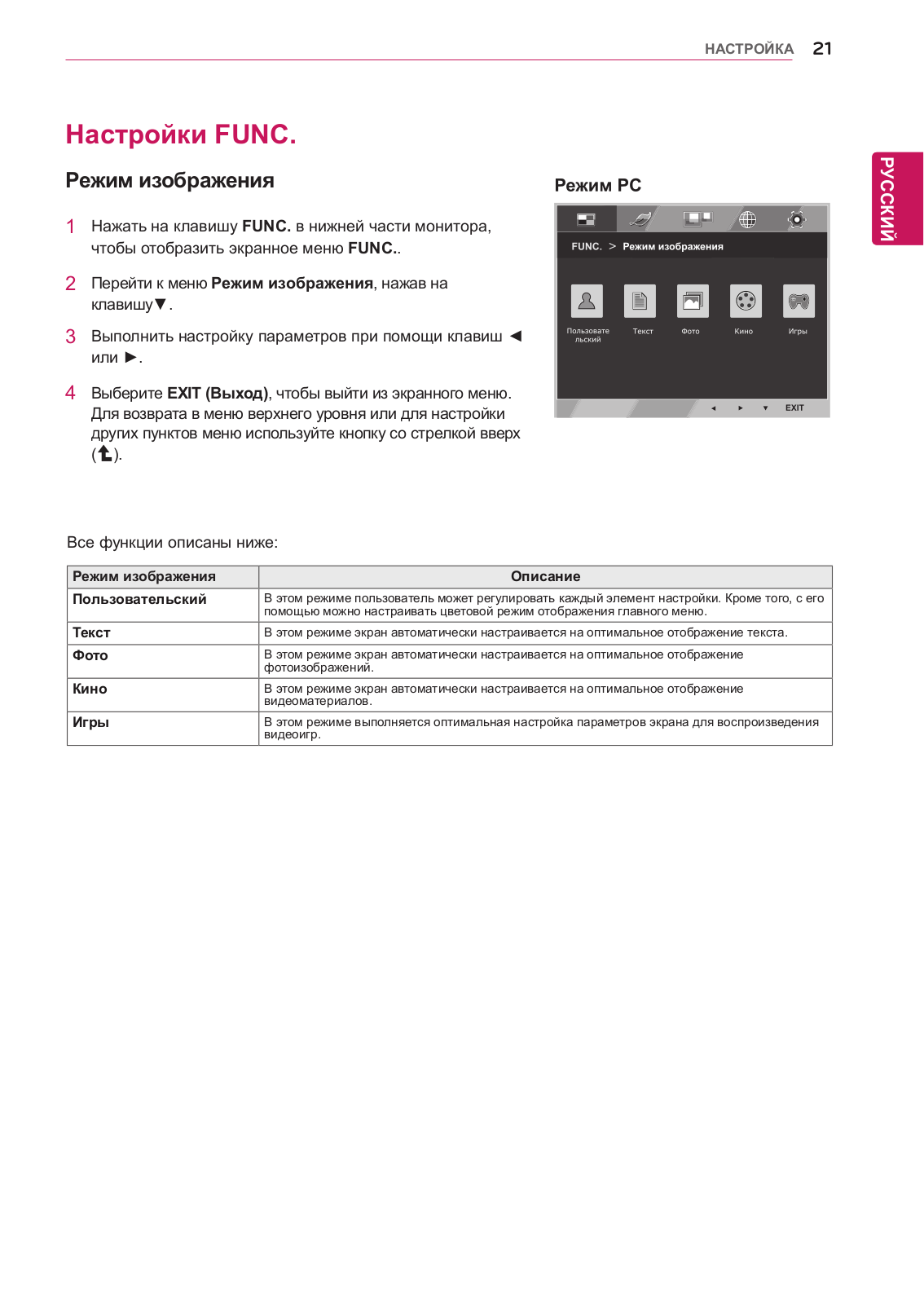

21Настройки FUNC.
21-Режим изображения

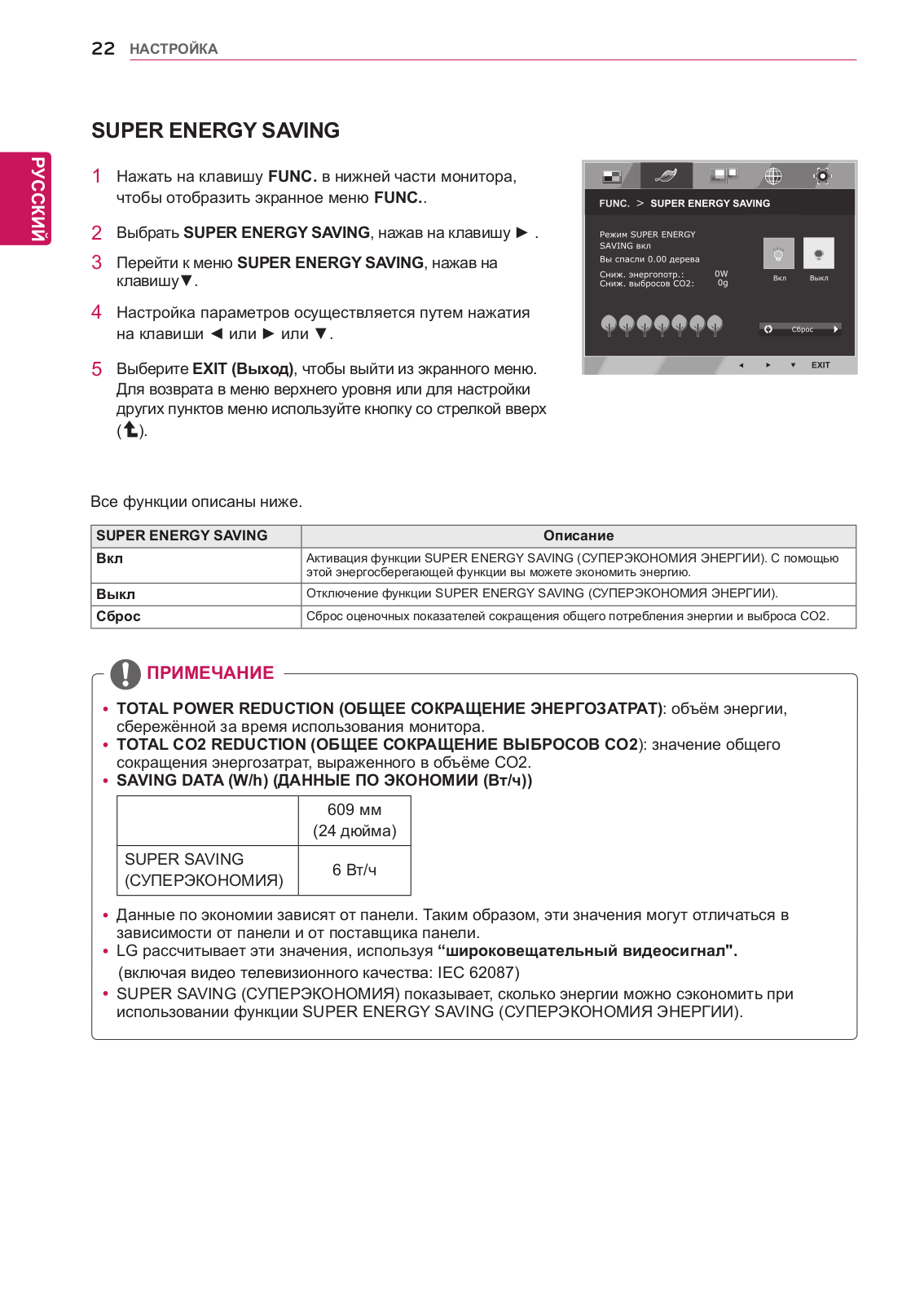

22-SUPER ENERGY SAVING

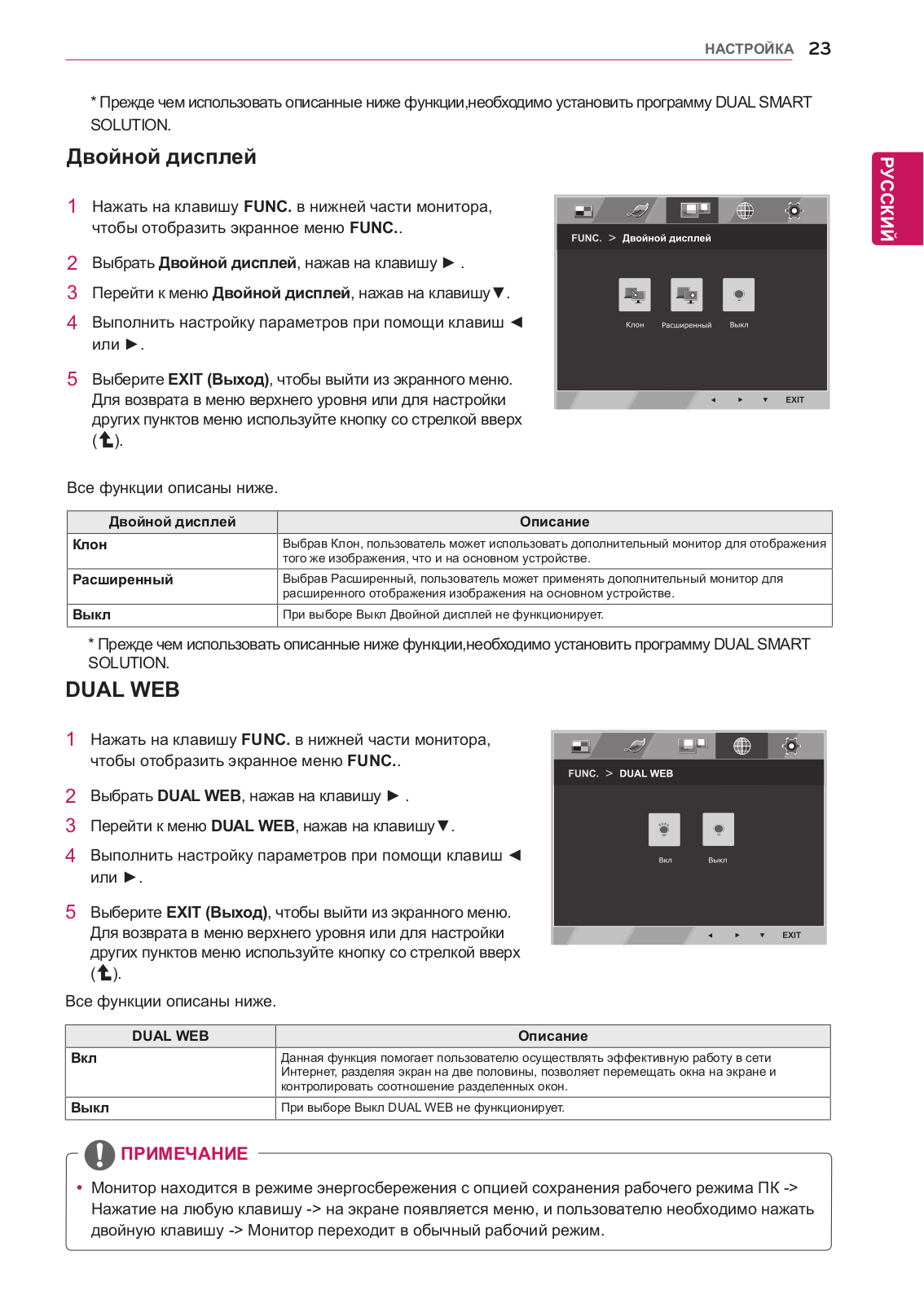

23-Двойной дисплей
23 -DUAL WEB
СБОРКА И ПОДГОТОВКА 3
СБОРКА И ПОДГОТОВКА
Распаковка
Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин, в котором был куплен этот товар. Рисунки в данном руководстве могут отличаться от фактического продукта и компонентов.
<![endif]>РУССКИЙRUS
CD-диск (руководство |
Кабель D-SUB |
Кабель DVI-D |
|
(не во всех странах |
(не во всех странах |
||
пользователя) / краткое |
|||
этот кабель входит в |
этот кабель входит в |
||
руководство |
|||
комплектацию) |
комплектацию) |
||
|
Шнур питания |
Основание |
Один винт |
Держатель кабеля |
Аудиокабель |
Кабель USB |
(в зависимости от страны) |
(в зависимости от страны) |
ПРЕДУПРЕЖДЕНИЕ
yyДля обеспечения безопасности и продолжительного срока службы устройства не используйте аксессуары, выполненные с нарушением авторского права.
yyВ противном случае, при повреждении или получении травм гарантия на данное устройство не распространяется.
ПРИМЕЧАНИЕ
yyКомплектация продукта может отличаться в зависимости от модели.
yyТехнические характеристики продуктов или содержимое данного руководства могут изменяться без предварительного уведомления ввиду модернизации функций продукта.
4 СБОРКА И ПОДГОТОВКА
Составляющие и кнопки
<![if ! IE]><![endif]>РУССКИЙRUS
Индикатор питания yyСветодиод горит:
питание включено yyСветодиод не горит: питание выключено
(Кнопка питания).
Кнопки на передней стороне монитора
Входные разъемы (См. стр.11 на 13)
СБОРКА И ПОДГОТОВКА 5
Установка монитора
Установка на подставку
1 Положите монитор экраном вниз.
ПРЕДУПРЕЖДЕНИЕ
yyЧтобы защитить экран, положите под него мягкую ткань.
2Проверьте положение стойки (спереди и сзади), затем установите основание на
стойку, как показано на рисунке.
Стойка
Основание
3При помощи монеты поверните винт по часовой стрелке, чтобы зафиксировать
основание.
Основание
Снятие основания подставки
1Положите монитор экраном вниз.
Чтобы защитить экран, положите под него мягкую ткань.
2При помощи монеты поверните винт на основании против часовой стрелки. Снимите
основание со стойки.
Стойка
Основание
ПРЕДУПРЕЖДЕНИЕ
yyРеальные компоненты могут внешне отличаться от показанных на рисунках.
yyНе переворачивайте монитор, он может упасть с подставки и повредиться или причинить травмы.
yyВо избежание повреждения экрана, поднимайте и перемещайте монитор, держа его за подставку или пластмассовый кожух. Это поможет избежать давления на экран.
yyСнимайте ленту и блокировочный штифт только после установки монитора вертикально на подставку. В противном случае стойка может выдвинуться и причинить травмы.
<![endif]>РУССКИЙRUS
6 СБОРКА И ПОДГОТОВКА
Снятие ножки подставки
| <![if ! IE]> <![endif]>RUSРУССКИЙ |
1 |
Положите монитор экраном вниз. Чтобы |
|
||
|
|
защитить экран, положите под него мягкую |
|
|
ткань. |
|
2 |
При помощи отвертки выверните четыре |
|
|
винта и снимите стойку с монитора. |
Использование держателя кабеля
1Установите ручку (Cable holder) в отверстия (корпуса шарнира).
2При помощи одного винта подсоедините
Cable Holder к монитору.
3Закройте Cable holder.
СБОРКА И ПОДГОТОВКА 7
Размещение на столе
1Поднимите монитор и поставьте на стол вертикально.
Разместите монитор минимум в 10 см от стены для его достаточной вентиляции.
10 см
10 см
10 см
10 см
2 1 Подсоедините шнур питания к монитору, после чего вставьте штепсельную вилку в розетку электросети (перед
подсоединением убедитесь, что ручка «ON/ OFF» находится в положении «O»).
2Переведите ручку «ON/OFF» в положение « » (подача питания).
3Нажмите кнопку
(Power) на передней части монитора, чтобы включить его.
ПРЕДУПРЕЖДЕНИЕ
yyПрежде чем передвигать или устанавливать монитор, отсоедините провод питания. Существует риск поражения электрическим током.
Регулировка наклона
1Установите монитор на подставку в вертикальное положение.
2Отрегулируйте наклон монитора. Для удобства работы наклон регулируется в пределах от 5градусов вперед до 20градусов назад.
Задняя часть |
Передняя часть |
ВНИМАНИЕ
yyЧтобы не прищемить пальцы, при регулировке наклона не держите монитор за нижнюю часть (см. рисунок).
yyБудьте осторожны, не касайтесь экрана и не нажимайте на него при регулировке наклона.
<![endif]>РУССКИЙRUS
<![endif]>РУССКИЙRUS
8 СБОРКА И ПОДГОТОВКА
Регулировка высоты монитора
1Установите монитор на подставке в вертикальное положение.
2Снимите ленту в нижней задней части
стойки и извлеките блокировочный штифт.
Стойка
Лента
Фиксатор
Использование замка
Kensington
Гнездо для замка Kensington находится в задней части монитора.
Дополнительную информацию об установке и использовании замка см. в инструкции к замку или на сайте http://www.kensington.com.
Соедините монитор со столом при помощи тросика с замком Kensington.
3 Максимальная высота 120 мм.
120 мм
ПРЕДУПРЕЖДЕНИЕ
yyСнятый штифт не требуется устанавливать на место для регулировки высоты монитора.
ВНИМАНИЕ
yyПри регулировке наклона не вставляйте пальцы между экраном и основанием.
ПРИМЕЧАНИЕ
yyИспользование системы защиты Kensington не обязательно. Принадлежности можно приобрести в магазине электроники.
|
|
СБОРКА И ПОДГОТОВКА 9 |
||
Вращающаяся подставка |
3 При вращении экрана следует с |
|
||
yyРисунок может отличаться от вашего |
осторожностью обращаться с кабелями. |
|||
|
|
|
|
|
монитора. |
|
|
|
|
|
|
|
|
|
1Вращается на 355 градусов и позволяет настроить положение монитора для удобства просмотра.
Использование функции Pivot
Функция «pivot» позволяет осуществлять вращение экрана на 90 градусов в направлении по часовой стрелке.
1Для использования функции «Pivot» монитор необходимо поднять на максимальную высоту.
2Ландшафт и Портрет: панель можно повернуть на 90°по часовой стрелке. При этом следует соблюдать осторожность и между верхней частью монитора и основанием при Вращении экрана для
доступа к функции «Pivot». Контакт верхней части мониторас основанием может привести к образованию трещин на опоре
основания.
Верхняя
часть
<![endif]>РУССКИЙRUS
Опорная
часть
