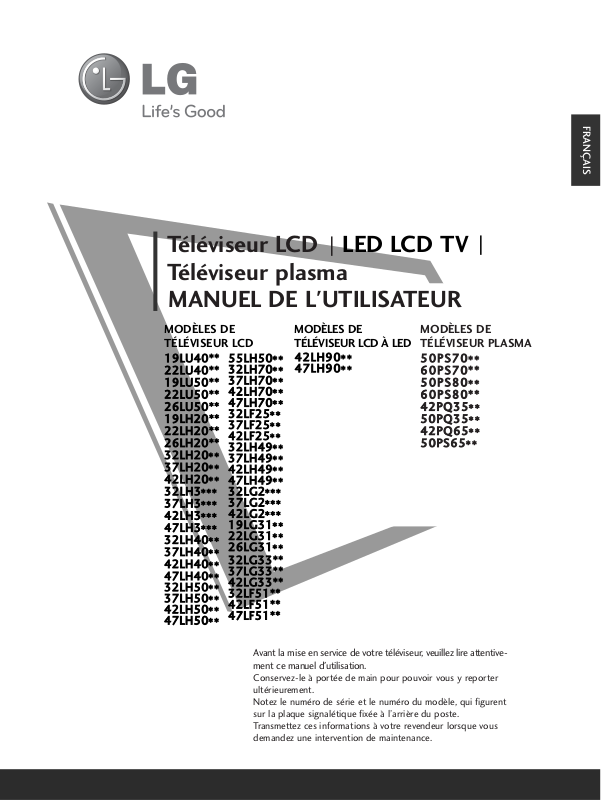

MANUEL DE L'UTILISATEUR
MODÈLES DE TÉLÉVISEUR PLASMA
5500PPSS7700
****
6600PPSS7700**** 5500PPSS8800
****
6600PPSS8800**** 4422PPQQ3355
****
5500PPQQ3355
****
4422PPQQ6655
****
****
Téléviseur LCD Téléviseur plasma
Avant la mise en service de votre téléviseur, veuillez lire attentive­ment ce manuel d'utilisation.
Conservez-le à portée de main pour pouvoir vous y reporter ultérieurement. Notez le numéro de série et le numéro du modèle, qui figurent sur la plaque signalétique fixée à l’arrière du poste. Transmettez ces informations à votre revendeur lorsque vous demandez une intervention de maintenance.
FRANÇAIS
MODÈLES DE TÉLÉVISEUR LCD
1199LLUU4400**** 2222LLUU4400**** 1199LLUU5500**** 2222LLUU5500**** 2266LLUU5500**** 1199LLHH2200**** 2222LLHH2200**** 2266LLHH2200**** 3322LLHH2200
****
3377LLHH2200
****
4422LLHH2200
****
3322LLHH33
******
3377LLHH33
******
4422LLHH33
******
4477LLHH33
******
3322LLHH4400
****
3377LLHH4400
****
4422LLHH4400
****
4477LLHH4400
****
3322LLHH5500
****
3377LLHH5500
****
4422LLHH5500
****
4477LLHH5500
****
5555LLHH5500
****
3322LLHH7700
****
3377LLHH7700
****
4422LLHH7700
****
4477LLHH7700
****
3322LLFF2255
****
3377LLFF2255
****
4422LLFF2255
****
3322LLHH4499
****
3377LLHH4499
****
4422LLHH4499
****
4477LLHH4499
****
3322LLGG22
******
3377LLGG22
******
4422LLGG22
******
1199LLGG3311
****
2222LLGG3311
****
2266LLGG3311
**** 3322LLGG3333**** 3377LLGG3333**** 4422LLGG3333**** 3322LLFF5511**** 4422LLFF5511**** 4477LLFF5511****
LED LCD TV
MODÈLES DE TÉLÉVISEUR LCD À LED
4422LLHH9900
****
4477LLHH9900
****
12mm
12mm
Utiliser des vis de 12 mm de long (+0,5/-0,5) du côté de
l’assemblage.
(
uniquement
42/47LH70**
)
Côté de l’assemblage
(sans entretoise de guidage)
Côté de l’assemblage
(avec entretoise de guidage)
Entretoise de guidage
HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.
Support de montage mural (à acheter séparément)
(19/22LU50
**
/19/22LU40
**
/19/22LH20
**
/19/22LG31**)
RW120
(26LG31**/26LU50
**
/32LF25**/32LG2
***
/32LG33
**
/26/32LH20**/
32LH3
***
/32LH40**/
32LH49**/32LH50
**
/32LH70**/32LF51**)
RW230
(32/37/42LF25
**
/32/37/42LG2
***
/32/37/42LG33
**
/32/37/42LH20
**
/32/37/42/47LH3
***
/32/37/42/47LH40
**
/32/37/42/47LH49
**
/32/37/42/47LH50
**
/32/37/42/47LH70
**
/42/47LH90
**
/32/42/47LF51**)
AW-47LG30M
(50PS70**/50PS80
**
/42/50PQ35
**
/42PQ65**/50PS65**)
AW-50PG60MS
(60PS70**/60PS80**)
AW-60PG60MS
AW-55LH40M
(55LH50**)
1
ACCESSOIRES
ACCESSOIRES
Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil.
L'image peut être différente de celle affichée sur votre téléviseur.
Manuel de l'utilisateur
Piles
Cordon d’alimentation
Chiffon doux
Nettoyez l'écran avec
ce chiffon.
Cet accessoire n'est pas fourni avec tous les
modèles.
*Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux.
Évitez de frotter lorsque vous tentez d’éliminer une tache. Vous risquez de rayer ou de décolorer la surface.
Capot de protection
(
Voir page
34)
MMooddèèlleess ddee TTÉÉLLÉÉVVIISSEEUURR PPLLAASSMMAA
MMooddèèlleess ddee TTÉÉLLÉÉVVIISSEEUURR LLCCDD // MMOODDÈÈLLEESS DDEE TTÉÉLLÉÉVVIISSEEUURR LLCCDD ÀÀ LLEEDD
Dispositif de range-
ment des câbles
(32/37/42/47LH70
**
uniquement)
(Voir page
33 )
Capot arrière du socle
(32/37/42/47LH70
**
uniquement)
(Voir page
31 )
Support de câbles
(
Voir page
33 )
Boulons pour l'assemblage du socle
(
50PS70**/50PS80**/
42/50PQ35**/42PQ65**/50PS65
**
uniquement)
(Voir page
26)
x 4
x 2
Dispositif de range-
ment des câbles
(
uniquement
50/60PS70**,
50/60PS80**)
(
Voir page
.33)
(47LH70
**
uniquement)
x 7
Capot de protection
(Sauf 19/22LU40**,
19/22/26LU50**)
(
Voir page
34)
ou
Support de câbles
(19/22LU40**,
19/22/26LU50
**
uniquement)
(
Voir page
32 )
Dispositif de rangement des
câbles
(
19/22LH20
*
*,
19/22LG31
**
uniquement)
(
Voir page
32 )
(
26L G 31**,
32/37/42LF25**,
32/37/42LG2
***
,
32/37/42LG33**, 26/32/37/42LH20**, 32/37/42/47LH3
***
, 32/37/42/47LH40**, 32/37/42/47LH49**, 32/37/42/47LH50**,
42/47LH90
**,
32/42LF51**uniquement)
1-vis
(
26L G 31**, 26LU50**, 32/37/42LF25**,
32/37/42LG2
***
, 32/37/42LG33**,
26/32/37/42LH20**, 32/37/42LH3
***
,
32/37/42LH40**, 32/37/42LH49**,
32/37/42LH50**, 32/37LH70**,
42LH90
**,
32/42LF51
**
uniquement)
(
Voir page
30)
x 4
x 8
Boulons pour l'assemblage du socle
(
Voir page 25~28
)
(32LH70
**
uniquement)
M4x20
M4x16
(42LH70
**
uniquement)
x 3
M4x20
M4x16
x 4
(19/22LU50
**
uniquement)
(26LU50
**
uniquement)
x 2 x 3
ou
Support de protection
et vis pour le cordon
d’alimentation
(32/37/42/47LH70
*
*
uniquement)(Voir page
33)
x 8
M4x20
(37LH70
**
uniquement)
Noyau de ferrite
(
Cet accessoire n'est pas
fourni avec tous les modèles.
)
(26LG31**, 32/37/42LF25**, 32/37/42LG2
***
,
32/37/42LG33
**,
32/42LF51
**
uniquement)
x 4
Câble d'extension USB
(32/37/42/47LH70
*
*
uniquement)
Veillez à utiliser le câble d'extension
USB fourni, spécialement conçu pour
cet usage.
(19/22LU40
**
uniquement)
x 5
Corps arrière du
pied
Capuchon
(19/22LU40
**
uniquement)
(
Voir page
28)
ou
AV MODE
V MODE
ENERGY
ENERGY SA
SAVING VING
RETURN / EXIT
MENU
Q.MENU INFO GUIDE
i
M
UTEMUTE
POWERPOWER
LIST
LIST
Q.VIEW
Q.VIEW
MARK
FAV
ou
POWER
POWER
TV/RAD
TV/RAD
ON/OFF
ON/OFF
RA RATIO
AV MODEV MODE
MARK
MARK
FAV
Télécommande
ou
TABLE DES MATIÈRES
2
TABLE DES MATIÈRES
AACCCCEESSSSOOIIRREESS
. . . . . . . . . . . . . . . . . . . . . . . . 1
PRÉPARATION
COMMANDES DU PANNEAU AVANT . . . . . . . . 4 PRÉSENTATION DU PANNEAU ARRIÈRE . . . . . . 16 INSTALLATION DU SOCLE . . . . . . . . . . . . . . . . 25
Démontage du socle . . . . . . . . . . . . . . . . . . . . 29 RATTACHER LA TV À UN MEUBLE . . . . . . . . . . 30 Installation du socle . . . . . . . . . . . . . . . . . . . . 30
Positionnement de al’écran . . . . . . . . . . . . . . . 30 Système de sécurité Kensington . . . . . . . . . 30
Précautions d'installation . . . . . . . . . . . . . . . . 31 SOCLE PIVOTANT . . . . . . . . . . . . . . . . . . . . . . . . 31
Utilisation du capot arrière du support . . . . . . . . . . . 31 SUPPORT ARRIÈRE POUR LE RANGEMENT DES CÂBLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED (Sauf 19/22LU40**, 19/22/26LU50**). . . . . . 34 Montage au mur : Installation horizontale . . . . 35 Raccordement à une antenne . . . . . . . . . . . . . . 36
CONFIGURATION D’UN APPAREIL EXTERNE
CONFIGURATION DU RÉCEPTEUR HD. . . . . . 37 CONFIGURATION D'UN LECTEUR DVD . . . . . 39 CONFIGURATION D'UN MAGNÉTOSCOPE . . 42 INSERTION DU MODULE CI. . . . . . . . . . . . . . . 44 CONFIGURATION DE LA SORTIE
AUDIONUMÉRIQUE. . . . . . . . . . . . . . . . . . . . . . 45 CONFIGURATION DES ÉCOUTEURS. . . . . . . . 45 CONFIGURATION D'UNE AUTRE SOURCE
AUDIO/VIDÉO . . . . . . . . . . . . . . . . . . . . . . . . . . 46 CONFIGURATION DE L'ENTRÉE USB . . . . . . . 47 CONFIGURATION D'UN PC . . . . . . . . . . . . . . . 48
-Configuration de l' écran pour le mode PC. . . . 52
UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES
Fonctions des touches de la télécommande . . 56 Mise sous tension du téléviseur. . . . . . . . . . . . . 62 SÉLECTION DES CHAÎNES . . . . . . . . . . . . . . . . 62
RÉGLAGE DU VOLUME
. . . . . . . . . . . . . . . . . . . . 62 MENU RAPIDE . . . . . . . . . . . . . . . . . . . . . . . . . . 63 SÉLECTION ET RÉGLAGE DES MENUS À L’ÉCRAN . . . 64 Mémorisation des chaînes . . . . . . . . . . . . . . . . . 65
RECHERCHE MANUELLE (EN MODE NUMÉRIQUE) . . . 68 RECHERCHE MANUELLE (EN MODE ANALOGIQUE) . . . 70 EDITION DES CHAÎNES . . . . . . . . . . . . . . . . . . 72 Préampli(EN MODE NUMÉRIQUE) . . . . . . . . . . . . . . 74 MISE À JOUR LOGICIELLE . . . . . . . . . . . . . . . . . 75 DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . 76 INFOS CI [COMMON INTERFACE] (INTERFACE
COMMUNE)) . . . . . . . . . . . . . . . . . . . . . . . . . . . 77 SÉLECTION DE LA LISTE DES CHAÎNES . . . . . 78 configuration des chaînes préférées . . . . . . . . 79 LISTE DES ENTRÉES . . . . . . . . . . . . . . . . . . . . 80
SERVICE DE DONNEES . . . . . . . . . . . . . . . . . . 81 LIBELLÉ DES ENTRÉES . . . . . . . . . . . . . . . . . . . 81 MANUEL SIMPLIFIÉ . . . . . . . . . . . . . . . . . . . . . . 82
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 83 MODE AV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 Réinitialisation (Retour aux réglages d’usine) . . 87
UTILISATION DE BLUETOOTH
Précautions lors de l'utilisation de Bluetooth. . 88 PARAMÉTRAGE DE BLUETOOTH . . . . . . . . . . . 89 DÉFINIR LE CODE PIN DU TÉLÉVISEUR . . . . . . 90 CASQUE BLUETOOTH
- Connexion d'un nouveau casque Bluetooth. 91
- Connexion à un casque Bluetooth déjà enreg­istré . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
-
Déconnexion du casque Bluetooth pendant l'utilisation
. 92
- Demande de connexion du casque Bluetooth au téléviseur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
GESTION D'UN APPAREIL BLUETOOTH ENREGISTRÉ. . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
MES INFORMATIONS BLUETOOTH . . . . . . . . . 94 RÉCEPTION DE PHOTOS VIA UN APPAREIL BLUETOOTH
EXTERNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
95
ÉCOUTE DE MUSIQUE À PARTIR D'UN APPAREIL BLUETOOTH EXTERNE. . . . . . . . . . . . . . . . . . . . . . . .
95
POUR UTILISER UN PÉRIPHÉRIQUE USB
Raccordement d'un périphérique USB . . . . . . . 96 LISTE DES PHOTOS . . . . . . . . . . . . . . . . . . . . . . 97 LISTE DE MUSIQUE. . . . . . . . . . . . . . . . . . . . . . 101 MOVIE LIST (LISTE DE FILMS) . . . . . . . . . . 104
Code d'enregistrement DivX. . . . . . . . . . . . . . . . . . 108 Désactivation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
TABLE DES MATIÈRES
3
EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUEMENT)
- Activation/désactivation du guide de programmes
électronique . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
- Sélection d'un programme. . . . . . . . . . . . . . . 110
- Signification des touches en mode Guide
NOW/NEXT (Actuel/Suivant) . . . . . . . . . . . . . 110
-
Signification des touches en mode Guide sur 8 jours
. . 111
-
Signification des touches en mode Modification date
. . 111
-
Button Function in Extended Description Box . . .
112
- Signification des touches en mode de réglage Enregistrement/Rappel . . . . . . . . . . . . . . . . . . 112
- Fonction des boutons en mode Liste planifiée . . 112
RÉGLAGES DE L'IMAGE
RÉGLAGE DE LA TAILLE DE L'IMAGE (FORMAT D'IMAGE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Assistant d’image. . . . . . . . . . . . . . . . . . . . . . . . . 115 Économie d'énergie. . . . . . . . . . . . . . . . . . . . . . . 116 RÉGLAGES PRÉDÉFINIS DE L'IMAGE
- Mode image – Réglages prédéfinis . . . . . . . . 117
RÉGLAGE MANUEL DE L'IMAGE
- Mode image - Option Utilisateur . . . . . . . . . 118
TECHNOLOGIE D'OPTIMISATION DE L'IMAGE
. . . 119 Contrôle expert de l'image . . . . . . . . . . . . . . 120 RÉINITIALISATION DE L'IMAGE . . . . . . . . . . . . 123 Variation locale de l’éclairage . . . . . . . . . . . . 123 VOYANT LUMINEUX . . . . . . . . . . . . . . . . . . . . . 124 MÉTHODE ISM (RÉDUCTION DE LA RÉMANENCE
À L'ÉCRAN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 Mode démo . . . . . . . . . . . . . . . . . . . . . . . . . . . 126 Réglage du mode. . . . . . . . . . . . . . . . . . . . . . . 127
RÉGLAGES DU SON ET DE LA LANGUE
NIVELAGE AUTOMATIQUE DU VOLUME (VOLUME AUTO.)
. . 128 VOIX NETTE II . . . . . . . . . . . . . . . . . . . . . . . . . . 129 RÉGLAGES PRÉDÉFINIS DU SON : MODE SON. . . . . . . .
13 0 RÉGLAGES DU SON : MODE UTILISATEUR . . . 131 SRS TruSurround XT. . . . . . . . . . . . . . . . . . . . . . 131 Balance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132 ACTIVATION ET DÉSACTIVATION DES HAUT
-PARLEURS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132 Paramètres DTV Audio (EN MODE NUMÉRIQUE
UNIQUEMENT) . . . . . . . . . . . . . . . . . . . . . . . . 133
SÉLECTION DE LA SORTIE AUDIONUMÉRIQUE
. . 134
REINITIALISATION DES PARAMETRES AUDIO . . . .
13 5 Description audio (EN MODE NUMÉRIQUE UNIQUEMENT) . . . . . . . . . . . . . . . . . . . . . . . . 136
I/II
- Réception stéréo/bilingue (en mode analogique
uniquement) . . . . . . . . . . . . . . . . . . . . . . . . . . 137
- Réception NICAM (en mode analogique unique-
ment) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
- Sélection de la sortie audio des haut-parleurs. . . 138
SÉLECTION DU PAYS/LANGUE DU MENU À L'ÉCRAN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
SÉLECTION DE LA LANGUE (EN MODE NUMÉRIQUE UNIQUEMENT) . . . . . . . . . . . . . 140
RÉGLAGE DE L'HEURE
Horloge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141 ACTIVATION ET DÉSACTIVATION DU MINUTEUR
. . 142
RÉGLAGE DE LA MINUTERIE DE VEILLE . . . . . 143
CONTRÔLE PARENTAL
DÉFINITION DU MOT DE PASSE ET SYSTÈME DE VERROUIL­LAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 4 BLOCAGE D'UNE CHAÎNE . . . . . . . . . . . . . . . . 145 Contrôle parental (EN MODE NUMÉRIQUE
UNIQUEMENT). . . . . . . . . . . . . . . . . . . . . . . . . 146 BLOCAGE D’UNE ENTRÉE EXTERNE . . . . . . . . 147 BLOCAGE DES TOUCHES . . . . . . . . . . . . . . . . 148
TÉLÉTEXTE
Pour activer/désactiver le télétexte . . . . . . . . . 149 Texte SIMPLE . . . . . . . . . . . . . . . . . . . . . . . . . . . 149 Texte TOP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149 FASTEXT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150 Fonctions télétexte spéciales . . . . . . . . . . . . . . 150
TÉLÉTEXTE NUMÉRIQUE
TÉLÉTEXTE DANS LE SERVICE NUMÉRIQUE . . . 151 TÉLÉTEXTE DU SERVICE NUMÉRIQUE. . . . . . 151
ANNEXE
DÉPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . 154 SPÉCIFICATIONS DE L’APPAREIL . . . . . . . . . . . 155 CODES INFRAROUGE . . . . . . . . . . . . . . . . . . . 169 INSTALLATION D'UN SYSTÈME DE COMMANDE
EXTERNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
4
PRÉPARATION
PRÉPARATION
COMMANDES DU PANNEAU AVANT
L'image peut être différente de celle affichée sur votre téléviseur.
Modèles de téléviseur plasma
G
S’il n’est pas possible d’allumer le téléviseur à l’aide de la télécommande, appuyez sur le bouton d’alimen­tation principal de la télévision. (Si vous avez appuyé sur la touche marche/arrêt du téléviseur pour
l'éteindre, vous ne pourrez pas l'allumer avec la télécommande.)
G
Ne pas monter sur le socle en verre ou l’exposer à un impact. Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur risque de tomber.
G
Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit.
ATTENTION
CHAÎNES
VOLUME
OK
MENU
ENTRÉE
MARCHE/ARRET
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
• Le voyant LED est éteint lorsque le téléviseur reste allumé.
50/60PS70
**
Capteur intelligent Ajuste l'image en fonc-
tion de l'éclairage ambiant.
Capteur de la télé­commande
REMARQUE
!
G
Le téléviseur peut être placé en mode standby afin de réduire la consommation d’énergie. De plus le téléviseur doit être éteint au niveau de l’interrupteur principal du téléviseur s’il est prévu qu’il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie.
L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la brillance de l'image est diminué, et ceci réduira le coût de fonctionnement global.
5
PRÉPARATION
CHAÎNES
VOLUME
OK
MENU
ENTRÉE
MARCHE/ARRET
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
• Le voyant LED est éteint lorsque le téléviseur reste allumé.
50/60PS80
**
Capteur intelligent Ajuste l'image en fonc-
tion de l'éclairage ambiant.
Capteur de la télé­commande
6
PRÉPARATION
PRÉPARATION
CHAÎNESVOLUMEMENU OKENTRÉE
MARCHE /ARRET
P
MENU
INPUTINPUT
OK
42/50PQ35
**
Capteur intelligent Ajuste l'image en fonction
de l'éclairage ambiant.
Capteur de la télécom­mande
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
• s’allume en bleu quand le téléviseur est sous ten­sion.
7
PRÉPARATION
42PQ65**, 50PS65
**
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
• Le voyant LED est éteint lorsque le téléviseur reste allumé.
Capteur de la télécommande
Capteur intelligent
Ajuste l'image en fonction de l'éclairage ambiant.
MENU
INPUT
OK
P
P
CHAÎNES
VOLUME
OK
MENU
ENTRÉE
MARCHE/ARRET
8
PRÉPARATION
PRÉPARATION
INPUT
MENU
OK
P
CHAÎNES
VOLUME
OK
MENU
ENTRÉE
MARCHE/ARRET
Capteur de la télécommande Capteur intelligent
Ajuste l'image en fonction de l'é­clairage ambiant.
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
Allumé lorsque le téléviseur est mis sous tension.
RReemmaarrqquuee
: Vous pouvez activer ou désactiver le
voyant d’alimentation dans le menu OPTION.
ENCEINTE
MODÈLES DE TÉLÉVISEUR LCD À LED
: 42/47LH90
**
Commutateur de mise sous tension
9
PRÉPARATION
Modèles de téléviseur LCD
: 19/22LU40
**
Capteur de la télécommande
Commut ateur de mise sous tension
INPUT
MENU
OK
P
CHAÎNES
VOLUME
OK
MENU
ENTRÉE
MARCHE/ ARRET
VOYANT D'ALIMEN-
TATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
• Le voyant LED est éteint lorsque le téléviseur reste allumé.
10
PRÉPARATION
PRÉPARATION
Modèles de téléviseur LCD
: 32/37/42/47LH70
**
P
P
OK
MENU
INPUT
P
CHAÎNES
VOLUME
OK
MENU
ENTRÉE
Capteur intelligent Ajuste l'image en fonction
de l'éclairage ambiant.
MARCHE/ARRET(Capteur tactile)
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
• S'allume en blanc lorsque le téléviseur est allumé. Remarque : vous pouvez régler le voyant d'alimentation
dans le menu OPTION.
LED mobile
Capteur de la télécom­mande
Commutateur de
mise sous tension
11
PRÉPARATION
(32/37/42LH20**, 32/37/42/47LH3
***
uniquement)
INPUT MENUPOK
CHAÎNES
VOLUME
(19/22/26LH20
**
uniquement)
INPUT
MENU
OK
P
CHAÎNES
VOLUME
OK
MENU
ENTRÉE
MARCHE/ARRET
OKENT
RÉE
MARCH E/ARRET
MENU
Commutateur de mise sous tension
Capteur de la télécommande
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
• s’allume en bleu quand le téléviseur est sous tension.
Modèles de téléviseur LCD
: 19/22/26/32/37/42LH20**, 32/37/42/47LH3
***
12
PRÉPARATION
PRÉPARATION
Modèles de téléviseur LCD
: 32/37/42/47LH40**, 32/37/42/47LH49**,
32/37/42/47/55LH50
**
INPUT
MENU
OK
P
CHAÎNES
VOLUME
OK
MENU
ENTRÉE
MARCHE/ARRET
Capteur de la télécommande Capteur intelligent
Ajuste l'image en fonction de l'é­clairage ambiant.
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
• s’allume en bleu quand le téléviseur est sous ten­sion.
Commutateur de
mise sous tension
13
PRÉPARATION
INPUT
MENU
OK
P
CHAÎNES
VOLUME
OK
MENU
ENTRÉE
MARCHE/ARRET
INPUT
MENU
OK
P
(19/22LU50
**
uniquement )
(26LU50**uniquement )
Modèles de téléviseur LCD
: 19/22/26LU50
**
VOLUME
MARCHE /ARRET
ENTRÉE
MENU OK
CHAÎNES
P
Commut ateur de mise sous tension
P
Capteur de la télécommande,
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
Allumé lorsque le téléviseur est mis sous tension.
14
PRÉPARATION
PRÉPARATION
INPUT MENU P-+-+OK
CHAÎNES
VOLUME
MENU
OK
ENTRÉE
Modèles de téléviseur LCD
: 19/22LG31
**
MARCHE/ARRET
Capteur de la télécommande
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
• s’allume en bleu quand le téléviseur est sous tension.
15
PRÉPARATION
Modèles de téléviseur LCD :
32/37/42LF25
**,
32/37/42LG2
***,
32/37/42LG33
**,
26LG31
**,
32/42/47LF51
**
MARCHE/ARRET
Capteur de la télécommande
VOYANT D'ALIMENTATION/VEILLE
• S’éclaire en rouge lorsque le téléviseur est en mode veille.
• s’allume en bleu quand le téléviseur est sous tension.
P
MENU
INPUT
OK
+
-
CHAÎNES
VOLUME
OK
MENU
ENTRÉE
Capteur intelligent Ajuste l'image en fonction de l'éclairage ambiant.
(32/42/47LF51
**
uniquement
)
16
PRÉPARATION
PRÉPARATION
PRÉSENTATION DU PANNEAU ARRIÈRE
A
L'image peut être différente de celle affichée sur votre téléviseur.
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
(
GG
p.155~16 7
) N'essayez jamais d'utiliser ce
téléviseur sur courant continu (CC).
Entrée
HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée RGB IN Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTRÔLE ET MAIN­TENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée d'antenne
Branchez l’antenne ou le câble sur cette prise.
Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente
PPCCMMCCIIAA CCAARRDD SSLL OOTT
.
(Cette fonction n'est pas disponible dans tous les pays.)
Port USB
Raccordez le périphérique de stockage USB à cette prise.
Entrée S-Video
Raccordez la sortie S-Vidéo d'un appareil S-VIDÉO.
Entrée audio/vidéo
Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.
1
2
3
4
7
8
9
10
11
12
1
5
6
2
3 4 5
6
7 8
9
Modèles de téléviseur plasma :
50/60PS70**, 50/60PS80**
10
11
2
12
17
PRÉPARATION
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
(
GG
p.155~16 7
) N'essayez jamais d'utiliser ce
téléviseur sur courant continu (CC).
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée
HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée RGB IN
Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTRÔLE ET MAINTE NANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée d'antenne
Branchez l’antenne ou le câble sur cette prise.
Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente
PPCCMMCCIIAA CCAARRDD SSLLOOTT
.
(Cette fonction n'est pas disponible dans tous les pays.)
Port USB
Raccordez le périphérique de stockage USB à cette prise.
Entrée S-Video
Raccordez la sortie S-Vidéo d'un appareil S-VIDÉO.
Entrée audio/vidéo
Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.
1
2
3
4
5
6
7
8
9
10
11
12
R
1
HDMI IN
HDMI/DVI IN
2
1
AV IN 3
L/ MONO
R
AUDIO
VIDEO
S-VIDEO HDMI IN 3
AV IN 3
L/MONO
R
AUDIOAUDIO
VIDEOVIDEO
S-VIDEO HDMI IN 3
USB IN
SERVICE ONLY
10
11
5
243
95 6 7 8
12
Modèles de téléviseur plasma :
42/50PQ35
**,
42PQ65
**,
50PS65
**
18
PRÉPARATION
PRÉPARATION
Modèles de téléviseur LCD
: 32/37/42LF25**,
32/37/42LG2
***
, 32/37/42LG33**,
19/22/26LG31
**
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
(
GG
p.155~16 7
) N'essayez jamais d'utiliser ce
téléviseur sur courant continu (CC).
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée
HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée RGB IN
Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTRÔLE ET MAIN­TENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée d'antenne
Branchez l’antenne ou le câble sur cette prise.
Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente
PPCCMMCCIIAA CCAARRDD SSLLOOTT
.
(Cette fonction n'est pas disponible dans tous les pays.)
Entrée audio/vidéo
Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.
Écouteurs
Branchez les écouteurs dans la prise appropriée.
PORT DÉDIÉ AUX OPÉRATIONS DE RÉPARATION
1
2
3
4
5
6
7
8
9
10
11
12
13
AV IN 3
L/MONO
R
AUDIOAUDIO
VIDEOVIDEO
HDMI
IN 2
H/P
10
5
11
12
AV IN 3
L/ MONO
R
AUDIO
VIDEO
HDMI
IN 2
1
ANTENNA IN
H/P
USB IN
SERVICE ONLY
HDMI
/ DVI IN
(RGB)
2
13
4
3
95 6 7 8
(32/37/42LG2
***
,
32/37/42LG33**,
26LG 31
**
uniquement)
HDMI
IN 2
H/P
10
5
12
( 32/37/42LF25
**
uniquement)
1
H/P
12
10
(19/22LG31
**
uniquement)
19
PRÉPARATION
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
(
GG
p.155~16 7
) N'essayez jamais d'utiliser ce
téléviseur sur courant continu (CC).
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée
HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée RGB Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTRÔLE ET MAIN­TENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée d'antenne
Branchez l’antenne ou le câble sur cette prise.
Écouteurs
Branchez les écouteurs dans la prise appropriée.
Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente
PPCCMMCCIIAA CCAARRDD SSLLOOTT
.
(Cette fonction n'est pas disponible dans tous les pays.)
PORT DÉDIÉ AUX OPÉRATIONS DE RÉPARATION
Entrée audio/vidéo
Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.
1
2
3
4
5
6
7
8
9
10
11
12
13
Modèles de téléviseur LCD
: 19/22LU40**, 19/22/26LU50
**
H/P
R
AUDIO
HDMI
IN 3
11
10
H/P
AV IN 3
L/MONO
R
AUDIO
VIDEO
HDMI
IN 3
H/P
ON
OFF
1
ON
OFF
1
HDMI / DVI IN
2
1(DVI)
ANTENNA IN
COMPONENT IN
USB IN
SERVICE ONLY
H/P
AV IN 3
L/ MONO
R
AUDIO
VIDEO
HDMI
IN 3
H/P
(RGB)
ON
OFF
2
12
4
3
95 6 7 8
AV IN 3
L/MONO
R
AUDIOAUDIO
VIDEOVIDEO
HDMI
IN 3
H/P
11
5
13
10
(26LU50**uniquement)
(19/22LU40
**
uniquement)
(19/22/26LU50
**
uniquement)
20
PRÉPARATION
PRÉPARATION
Modèles de téléviseur LCD
: 32/37/42/47LH70
**
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
(
GG
p.155~16 7
) N'essayez jamais d'utiliser ce
téléviseur sur courant continu (CC).
Port USB
Raccordez le périphérique de stockage USB à cette prise.
Entrée
HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée S-Video
Raccordez la sortie S-Vidéo d'un appareil S-VIDÉO.
Entrée audio/vidéo
Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.
Entrée RGB IN Raccordez la sortie d'un ordinateur. Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
Port d'entrée RS-232C (CONTRÔLE ET MAIN­TENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Entrée d'antenne
Branchez l’antenne ou le câble sur cette prise.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Écouteurs
Branchez les écouteurs dans la prise appropriée.
Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente
PPCCMMCCIIAA CCAARRDD SSLL OOTT
.
(Cette fonction n'est pas disponible dans tous les pays.)
1
2
3
4
7
8
9
10
11
12
5
6
(RGB)
1
5 764
10 118 9
12
2
3
21
PRÉPARATION
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
(
GG
p.155~16 7
) N'essayez jamais d'utiliser ce
téléviseur sur courant continu (CC).
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée
HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée RGB IN
Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTRÔLE ET MAINTE­NANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée d'antenne
Branchez l’antenne ou le câble sur cette prise.
Port USB
Raccordez le périphérique de stockage USB à cette prise.
Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente
PPCCMMCCIIAA CC AARRDD SS LLOOTT
.
(Cette fonction n'est pas disponible dans tous les pays.)
Entrée audio/vidéo
Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.
Écouteurs
Branchez les écouteurs dans la prise appropriée.
SERVICE ONLY PORT
1
2
3
4
5
6
8
7
9
10
11
12
13
14
Modèles de téléviseur LCD : 32/37/42/47LH40**, 32/37/42/47LH49**, 32/37/42/47/55LH50
**
,
32/42/47LF51
**
AV IN 3AV IN 3
L/L/MONOMONO
R
AUDIOAUDIO
VIDEOVIDEO
HDMI HDMI
IN 3IN 3
H/PH/P
AV IN 3
L/MONO
R
AUDIO
VIDEO
HDMI
IN 3
H/P
11
10
5
12
13
AV IN 3AV IN 3
L/L/MONOMONO
R
AUDIOAUDIO
VIDEOVIDEO
HDMI HDMI
IN 3IN 3
H/PH/P
USB IN
SERVICE ONLY
11
14
5
12
13
AV IN 3
L/MONO
R
AUDIOAUDIO
VIDEOVIDEO
HDMI
IN 4
H/P
11
10
5
12
13
1
AV IN 3
L/MONO
R
AUDIO
VIDEO
HDMI
IN 3
HDMI / DVI IN
2
1(DVI)
ANTENNA IN
H/P
AV IN 3
L/MONO
R
AUDIO
VIDEO
HDMI
IN 3
H/P
(RGB)
243
95 6 7 8
HDMI / DVI IN
2
3
1(DVI)
AV IN 3
L/ MONO
R
AUDIO
VIDEO
HDMI
IN 4
H/P
(32/37/42/47/55LH50**,
32/37/42/47LH49
**
uniquement)
5
(32/37/42/47/55LH50**,
32/37/42/47LH49
**
unique-
ment)
1
(32/42/47LF51
**
uniquement)
(32/42/47LF51
**
unique-
ment)
(32/37/42/47LH40
**
uniquement)
22
PRÉPARATION
PRÉPARATION
MODÈLES DE TÉLÉVISEUR LCD À LED :
42/47LH90
**
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
(
GG
p.155~16 7
) N'essayez jamais d'utiliser ce
téléviseur sur courant continu (CC).
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée
HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée RGB IN
Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTRÔLE ET MAIN­TENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée d'antenne
Branchez l’antenne ou le câble sur cette prise.
Port USB
Raccordez le périphérique de stockage USB à cette prise.
Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente
PPCCMMCCIIAA CCAARRDD SSLLOOTT
.
(Cette fonction n'est pas disponible dans tous les pays.)
Entrée audio/vidéo
Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.
Écouteurs
Branchez les écouteurs dans la prise appropriée.
1
2
3
4
5
6
8
7
9
10
11
12
13
AV IN 3
L/MONO
R
AUDIOAUDIO
VIDEOVIDEO
HDMI
IN 4
H/P
11
10
5
12
13
1
HDMI / DVI IN
2
3
1(DVI)
ANTENNA IN
AV IN 3
L/ MONO
R
AUDIO
VIDEO
HDMI
IN 4
H/P
(RGB)
243
95 6 7 8
23
PRÉPARATION
PRÉPARATION
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
(
GG
p.155~16 7
) N'essayez jamais d'utiliser ce
téléviseur sur courant continu (CC).
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée
HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée RGB IN Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTRÔLE ET MAIN­TENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée d'antenne
Branchez l’antenne ou le câble sur cette prise.
Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente
PPCCMMCCIIAA CCAARRDD SSLLOOTT
.
(Cette fonction n'est pas disponible dans tous les pays.)
Entrée audio/vidéo
Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.
Écouteurs
Branchez les écouteurs dans la prise appropriée.
PORT DÉDIÉ AUX OPÉRATIONS DE RÉPARATION
1
2
3
4
5
6
7
8
9
10
11
12
13
Modèles de téléviseur LCD : 26/32/37/42LH20**, 32/37/42/47LH3
***
AV IN 3
L/MONO
R
AUDIOAUDIO
VIDEOVIDEO
HDMI
IN 3
H/P
10
5
11
12
AV IN 3
L/MONO
R
AUDIOAUDIO
VIDEOVIDEO
HDMI
IN 2
H/P
10
5
11
12
1
AV IN 3
L/ MONO
R
AUDIO
VIDEO
HDMI
IN 2
1
ANTENNA IN
H/P
USB IN
SERVICE ONLY
HDMI
/ DVI IN
(RGB)
2
13
4
3
95 6 7 8
AV IN 3
L/ MONO
R
AUDIO
VIDEO
HDMI
IN 3
2
1
H/P
USB IN
SERVICE ONLY
HDMI
/ DVI IN
HDMI
(32/37/42/47LH3
***
uniquement)
5
(32/37/42/47LH3
***
uniquement)
(
26/32/37/42LH20
**
uniquement)
24
PRÉPARATION
PRÉPARATION
Modèles de téléviseur LCD
: 19/22LH20
**
Prise du cordon d’alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
(
GG
p.155~16 7
) N'essayez jamais d'utiliser ce
téléviseur sur courant continu (CC).
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée
HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée RGB IN Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTRÔLE ET MAIN­TENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée d'antenne
Branchez l’antenne ou le câble sur cette prise.
Écouteurs
Branchez les écouteurs dans la prise appropriée.
Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente
PPCCMMCCIIAA CCAARRDD SSLLOOTT
.
(Cette fonction n'est pas disponible dans tous les pays.)
PORT DÉDIÉ AUX OPÉRATIONS DE RÉPARATION
1
2
3
4
5
6
7
8
9
10
11
12
H/P
10
11
1
HDMI / DVI IN
ANTENNA IN
COMPONENT IN
USB IN
SERVICE ONLY
H/P
RGB IN (PC)
(RGB)
2
12
4
3
95 6 7 8
25
PRÉPARATION
PRÉPARATION
INSTALLATION DU SOCLE
1
3
4
Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.
2
Assemblez les pièces du
ccoo rrppss dduu ssoo ccllee
avec
la
bbaassee dduu ssooccllee
du téléviseur.
Fixez le téléviseur comme indiqué.
Fixez fermement à l'aide des 4 boulons en util­isant les orifices prévus à cet effet, situés à l'ar­rière du téléviseur.
32LH70
**
Corps du socle
Base du socle
42LH70
**
32/37/42/47LH70
**
uniquement
47 LH 70**37LH70
**
Corps du
socle
Base du socle
32/37LH70
**
M4x20
M4x20
M4x16
M4x20
1
2
3
Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.
Fixez le téléviseur comme indiqué.
Fixez fermement à l'aide des 4 boulons en util­isant les orifices prévus à cet effet, situés à l'ar­rière du téléviseur.
26/32/37/42LH20**, 32/37/42/47LH3
***
, 32/37/42/47LH40**, 32/37/42/47LH49**, 32/37/42/47LH50**, 42/47LH90
**
uniquement
M4x20
42/47LH70
**
M4x16
L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le pro­duit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon.
26
PRÉPARATION
PRÉPARATION
1
Couchez avec précaution l’écran de télévi­sion sur une surface rembourrée pour éviter d’abimer l’écran.
2
Fixez le téléviseur comme indiqué.
19/22LH20
**
uniquement
Base du socle
50PS70**/50PS80**/ 42/50PQ35**/42PQ65**/50PS65
**
uniquement
1
2
3
Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.
Fixez le téléviseur comme indiqué.
Fixez fermement à l'aide des 4 boulons en util­isant les orifices prévus à cet effet, situés à l'ar­rière du téléviseur.
Lorsque vous assem­blez le socle, veillez à bien distinguer la partie avant et arrière du socle de sorte à le monter correctement.
AVANT
27
PRÉPARATION
1
2
Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.
Fixer solidement les 2 ou 3 boulons en employant les trous.
19/22/26LU50
**
uniquement
(26LU50
**
uniquement)
19/22LG31
**
uniquement
Corps du socle
Base du socle
1
2
3
Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.
Assemblez le montant et le socle du téléviseur. Insérez le montant dans le socle jusqu’à ce que vous entendiez un clic.
Fixez le téléviseur comme indiqué.
28
PRÉPARATION
PRÉPARATION
1
3
4
Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.
2
Fixez le pied de la télévision au support.
Fixez le téléviseur comme indiqué.
Fixez fermement à l'aide des 4 boulons en util­isant les orifices prévus à cet effet, situés à l'ar­rière du téléviseur.
Corps du socle
Base du socle
32/37/42LF25
**,
32/37/42LG2
***,
32/37/42LG33
**,
26LG31
**,
32/42LF51
**
uniquement
1
3
4
Couchez avec précaution l’écran de télévision sur une surface rembourrée pour éviter d’abimer l’écran.
2
Fixer solidement les 3 boulons en employant les trous dans la base du couvercle.
Assemblez les pièces arrière du corps du pied avec le téléviseur.
Assemblez les pièces du capuchon avec le corps arrière du pied du téléviseur.
19/22LU40
**
uniquement
Corps arrière du pied
Base du socle
Corps arrière du pied
Capuchon
Loading...
+ 150 hidden pages
