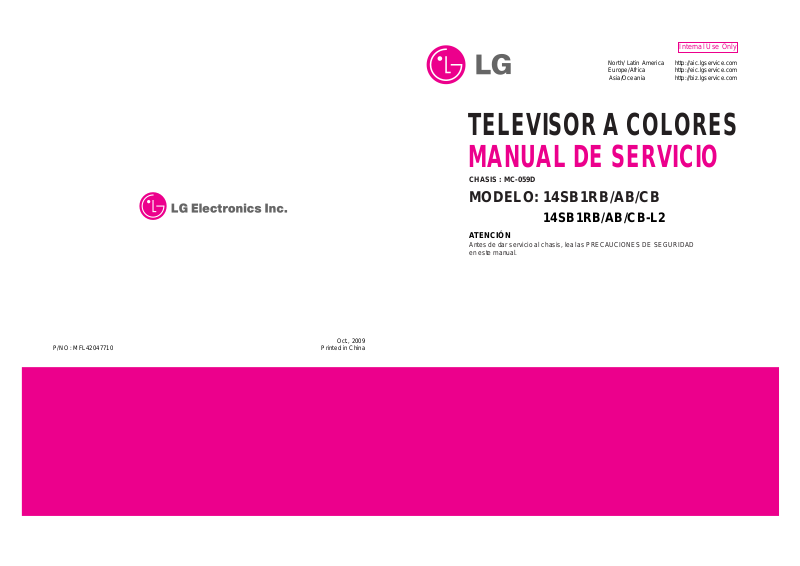

LG 14SB1 RB/AB/EB, L2-MFL42047710-SP Schematic

TELEVISOR A COLORES

MANUAL DE SERVICIO

ATENCIÓN

Antes de dar servicio al chasis, lea las PRECAUCIONES DE SEGURIDAD en este manual.

CHASIS : MC-059D

MODELO: 14SB1RB/AB/CB

MODELO:

14SB1RB/AB/CB-L2

North/ Latin America http://aic.lgservice.com Europe/Africa http://eic.lgservice.com

Asia/Oceania http://biz.lgservice.com

Oct., 2009

Printed in ChinaP/NO : MFL42047710

Internal Use Only

- 2 -

CONTENIDO

PRECAUCIONES DE SEGURIDAD............................................................................................................................................................3

INSTRUCCIONES DE AJUSTE .................................................................................................................................................................4

BÚSQUEDA DE FALLAS............................................................................................................................................................................9

VISTA EN DESPIECE ..............................................................................................................................................................................13

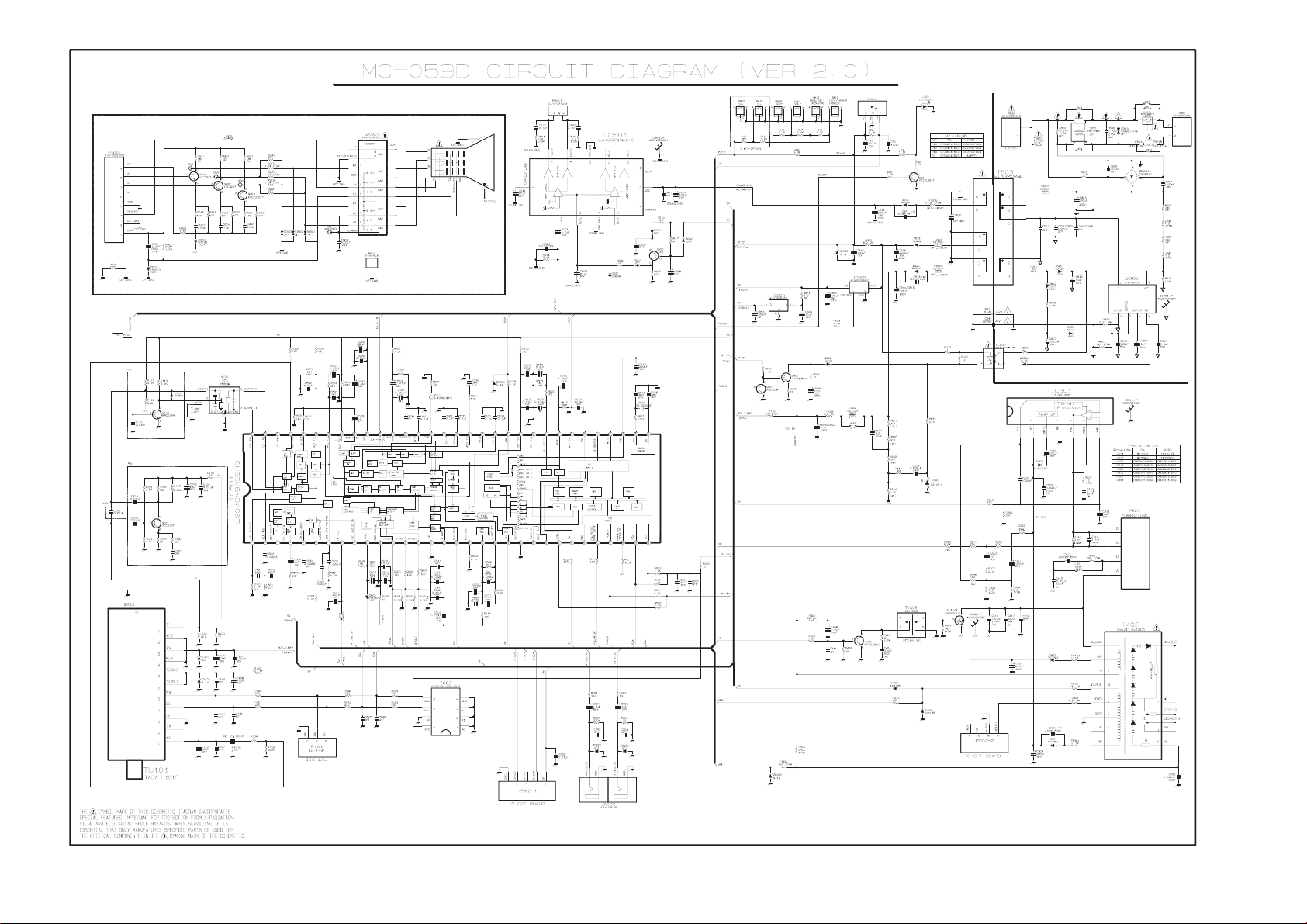

DIAGRAMA ESQUEMÁTICO .......................................................................................................................................................................

TABLERO DE CIRCUITO IMPRESO ...........................................................................................................................................................

DIAGRAMA EN BLOQUE..............................................................................................................................................................................

ESPECIFICACIONES

POTENCIA DE ENTRADA ..................................................................................................................................... AC100-240V~50/60Hz

CONSUMO DE ELECTRICIDAD ..........................................................................................................................................................65W

IMPEDANCIA DE ENTRADA EN LA ANTENA .......................................................... VHF/UHF: 75 Ohmios desbalanceado (solamente.)

RANGO DE LOS CANALES

12 canales VHF..................................................................................................................................................................... Canales 2-13

56 canales UHF ................................................................................................................................................................. Canales 14-69

125 canales CATV ................................................................................................................................... Canales 01, 02 al 13, 14 al 125

FRECUENCIAS INTERMEDIAS

Frecuencia Intermedia portadora de la Imagen ........................................................................................................................ 45.75MHz

Frecuencia Intermedia portadora del Sonido ............................................................................................................................ 41.25MHz

Frecuencia sub-portadora del color ........................................................................................................................................... 42.17MHz

Frecuencia del centro ..................................................................................................................................................................... 44MHz

CONSTRUCCIÓN DEL CHASIS .................................................................................................. Chasis Estado Sólido ("solid state") I.C.

TUBO DE IMAGEN..................................................................................................................................................................A34KVL420X

SALIDA DE SONIDO ........................................................................................................................... (a 10% de distorsión armónica) 5W

CARCASA .................................................................................................................................................................... De Madera, portátil

ABREVIACIONES UTILIZADAS EN ESTE MANUAL

AC ...................................................................... Corriente alterna

ACC ............................................... Control automático del croma

ADJ ..................................................................................... Ajuste

AFC ...................................... Control automático de la frecuencia

AGC ........................................... Control automático de ganancia

AF ..................................................................... Audio Frecuencia

APC ................................................... Control automático de fase

AMP .......................................................................... Amplificador

CRT ....................................................... Tubo de rayos catódicos

DEF ............................................................................... Deflexión

DET ................................................................................. Detector

DY ........................................... Yugo deflector ("deflection yoke")

ES ................................................... Electrostáticamente sensible

FBP .................................................................... Pulso de retorno

FBT ...................................................... Transformador de retorno

GND .................................................................................... Tierra

H.V. ............................................................................ Alto Voltaje

ITC ......................................... Centro intermedio de conmutación

OSC ......................................................................... Osciloscopio

OSD ............ Desplegado en pantalla ("ON SCREEN DISPLAY")

PCB ................................................. Tablero del Circuito impreso

RF ............................................................. RADIO FRECUENCIA

SEP .............................................................................. Separador

SYNC .................................................................... Sincronización

SVC ..................................... Controles de volúmen de la pantalla

S.I.F. ........................................ Frecuencia intermedia de sonido

V.I.F. ......................................... Frecuencia intermedia del video

H ................................................................................... Horizontal

V .......................................................................................Vertical

IC ...................................................................... Circuito integrado

LGE Internal Use Only

- 3 -

LGE Internal Use Only

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA: Antes de dar servicio a este chasis, lea "PRECAUCIONES RESPECTO A RADIACION POR RAYOS X",

"INSTRUCCIONES DE SEGURIDAD" y "AVISO SOBRE SEGURIDAD DE PRODUCTOS"

Muchas de las partes, electricas y mecánicas en este chasis tienen caracteristicas relacionadas con la seguridad. Estas

caracteristicas frecuentemente pasan desapercibidas en las inspecciones visuales y la proteccion que proporcionan contra la

RADIACION DE RAYOS-X no siempre necesariamente se obtiene al mismo grado cuando se reemplazan piezas o componentes

diseñados para voltajes o vatajes mayores, etc. Las piezas que tienen estas caracteristicas de seguridad se identifican por la

marca impresa sobre el diagrama esquematico y la marca

impresa en la lista de partes. Antes de reemplazar alguno de esos componente, lea cuidadosamente la lista de este manual. El uso de partes de reemplazo que no tengan las mismas caracteristicas de seguridad, como se especifica en la lista de partes, puede crear Radiacion de Rayos-X.

1. El voltaje excesivo puede causar RADIACIÓN POR RAYOS "X" potencialmente peligrosa. Para evitar tales peligros, el voltaje no debe exceder el límite especificado. El valor nominal para el alto voltaje de este receptor es de 25KV en brillantez máxima bajo la fuente especificada. El alto voltaje no deberá exceder, bajo ninguna circunstancia, de 28KV. Cada vez que el receptor requiera servicio, se debe verificar el alto voltaje y registrarlo como parte del historial de servicio del aparato. Es importante utilizar un medidor de voltaje que sea preciso y confiable.

2. La única fuente de RADIACION DE RAYOS-X en este receptor de televisión es el tubo de la imagen. Para protección contínuada de la RADIACION DE RAYOS-X, el reemplazo que se haga del tubo debe ser con otro del mismo tipo especificado en la lista de partes.

3. Algunas partes de este receptor tienen caractéristicas especiales relacionadas con la protección contra RADIACION DE RAYOS-X. Para que la protección sea continua, la selección de partes de repuesto se debe hacer solo después de haberse referido al AVISO SOBRE SEGURIDAD DE PRODUCTOS que aparece mas abajo.

PRECAUCIONES RESPECTO A RADIACION POR RAYOS "X"

1. Cuando el receptor está en operación, se producen voltajes potencialmente tan altos como 25,000-29,000 voltios. Operar el receptor fuera de su gabinete o con la tapa trasera removida puede causar peligro de choque eléctrico. (1)Nadie debe intentar dar servicio si no está debidamente

familiarizado con las precauciones que son necesarias cuando se trabaja con un equipo de alto voltaje.

(2)Siempre descargue el ánodo del tubo de la imagen a tierra

para evitar el riesgo de choque eléctrico antes de remover la tapa del ánodo.

(3)Descargue completamente el alto potencial del tubo de

imagen antes de manipularlo. El tubo de la imagen es de alto vacío y, si se rompe, los fragmentos de vidrio salen despedidos violentamente.

2. Si se quemara algún fusible de este receptor de televisión, reemplácelo con otro especificado en la lista de partes.

3. Cuando reemplace tableros o plaquetas de circuitos, cuidadosamente enrolle sus alambres alrededor de las terminales antes de soldar.

4. Cuando reemplace un resistencia de vataje (resistor de película de óxido metálico) en el Tablero o Plaqueta de circuitos, mantenga la resistencia a un mínimo de 10mm de distancia.

5. Mantenga los alambres lejos de componentes de alto voltaje o de alta temperatura.

6. Este receptor de televisión debe conectarse a una fuente de 100 a 240 V AC.

7. Antes de devolver este aparato al cliente, haga una verificación de fuga de corriente sobre las partes metálicas del gabinete expuestas, tales como antenas, terminales, cabezas de tornillos, tapas de metal, palancas de control etc., para estar seguro de que el equipo funciona sin peligro de choque eléctrico. Enchufe el cordón directamente al tomacorriente de la línea de AC 100-240V. No utilice una línea aislada de transformador durante esta

verificación. Use un voltímetro de 1000 Ohmios por voltio de sensibilidad o más, en la forma que se describe a continuación. Cuando la unidad está ya conectada a la AC, pulse el conmutador primero poniéndolo en "ON" (encendiendo) y luego en "OFF" (apagando), mida desde un punto de tierra conocido, tal como una (cañería de metal, una manija metálica, una tubería etc.) a todas las partes metálicas expuestas del receptor de televisión (antenas, manijas de metal, gabinetes de metal, cubiertas de metal, palancas de control etc.,) especialmente cualquiera de las partes metálicas expuestas que puedan ofrecer un camino hacia el chasis. Ninguna medición de corriente eléctrica debe exceder de 0.5 miliamperios. Repita la prueba cambiando la posición del enchufe en el tomacorriente. Cualquier medición que no esté dentro de los límites especificados aquí representan un riesgo potencial de choque eléctrico que debe ser eliminado antes de devolver el equipo al cliente.

INSTRUCCIONES DE SEGURIDAD

AVISO SOBRE SEGURIDAD DE PRODUCTOS

DEVICE UNDER

TEST

TEST ALL

EXPOSED METAL

SURFACES

2-WIRE CORD

ALSO TEST WITH PLUG REVERSED (USING AC ADAPTER PLUG AS REQUIRED)

EARTH GROUND

LEAKAGE CURRENT TESTER

(READING SHOULD

NOT BE ABOVE

0.5mA)

+-

Aparato bajo examen

Probador de fuga de corriente

La lectura no debe exceder de 0.5mA

Pruebe todas las superficies metálicas

Tambien pruebe cón los enchufes al reves (utilizando adaptador en caso necesario)

Tierra suelo

1. Objeto de aplicación

Estas instrucciones se aplican al chasis MC-059D.

2. Notas

1) Debido a que este no es un chasis caliente, no es necesario utilizar un transformador de aislamiento. De todas formas, el uso de un transformador de aislamiento ayudará a protejer los instrumentos de prueba.

2) Los ajustes deben se realizados en el orden correcto.

3) Los ajustes deben ser efectuados bajo condiciones de 25±5°C de temperatura y 65±10% de humedad relativa si no se especifica alguna designación.

4) El voltaje del aparato NTSC debe mantenerse:

Mercado de Korea: 220±10%,60Hz Mercado de Taiwan: 110±10%,60Hz Mercado de Japón: 100±10%,50/60Hz

5) El receptor debe ponerse en funcionamiento al rededor de 20 minutos antes del ajuste.

6) Señal: la señal de color estandar esta aprobada en 65±1dBµV.

NTSC: El estándar LG de señal implica el patrón digital

13CH (480NC)

7) Si no se especifica, APC ON es APC CLEAR.(DYNAMIC)

3. Ajuste del Voltaje AGC

3.1 Equipos de medición

- Multimetro Digital : 1EA

- Corriente max entrada: Sobre 1A/Voltaje max de entrada: 500Vdc

- Rango de medida: 10mV-100mVdc/Exactitud: 0.03%

3.2 Pasos preliminares

1) Inyectar un patron digital de 65dB(±1dB) a la terminal de la antena de 75Ω.

2) Conectar el multimetro digital a la terminal (J105/con

-agujero) Marcado "AGC CHECK" en la tarjeta. Para revisar AGC.

3.3 Ajuste

1) Seleccionar el modo de ajuste VP 0 (RF AGC) presionando el botón IN-START en el control remoto de servicio.

2) Presione los botones VOL +/-

(F, G) hasta que el multímetro

muestre las siguientes lecturas:

PRECAUCIÓN : Ya que la intensidad de la señal puede ser fácilmente cambiada por la condición del cable de señal, necesita verificar frecuentemente la intensidad de la señal para prevenir desajustes.

4. Voltaje de Pantalla

4-1. Ajuste (Utilizando ADJ del Control Remoto)

1) Entrada en el cable de 75Ω la señal del estándar LG

(patrón digital 480NC)

2) Presione una vez el botón "ADJ" del control remoto de fábrica para hacer que el TV muestre una línea horizontal.

3)

Ajuste el SCREEN VOL. del FBT para que aparezca la Línea Horizontal y ajuste el SCREEN VOL. del FBT en el punto donde desaparece la Línea Horizontal. (Presione el botón Enter (

A) para salir del modo SVC)

5.

Ajuste de Pureza y Convergencia

5.1 Ajuste de Pureza

(1) Pasos preliminares

1) Reciba el patrón de rastreo de rojos para ajuste de pureza (51CH).

2)

Desmagnetize el CPT y el gabinete con un desmagnetizador.

(2) Ajuste

1) Preajuste la Convergencia estática(STC) con el magneto de 4 y 6 polos.

2) Si la línea horizontal está alineada con la marca CPT, el imán bipolar debe dirigirse en la dirección horaria de 3-9 en punto.

3) En caso contrario, dirija el mango del bipolo hacia la dirección horaria de 6-12 en punto y ajuste la línea horizontal hasta la marca abriendo el imán en ángulo.

4) Pulse la DY (junta de desviación) hasta el cono CPT.

5) Gire el imán de pureza (imán bipolar) hasta que las porciones de color "verde" del lado izquierdo y la de color "azul" del lado derecho tengan la misma cantidad de color. Revisar<Fig. 1>

6) Tire lentamente de la DY hacia atrás y fíjela cuando la pantalla se ponga completamente roja. (El par de torsión para fijar el tornillo de la DY debe ser de 10Kg/cm). Ver <Fig. 2>

5.2 Ajuste de Convergencia

(1) Prueba de equipo

1) Bobina desmagnetizadora

2) Jig de fijación de convergencia

(2) Pasos Preliminares

1) Ponga el TV en funcionamiento 30 minutos antes del

ajuste.

2) Desmagnetize el CPT y el gabinete con la bobina desmagnetizadora.

3) Reciba el patrón Cross Hatch (09CH).

4) Establezca el contraste en el nivel normal de luminancia.

(3) Ajuste de convergencia Estática (STC)

1) Reciba el patrón Cross Hatch. (09CH).

2) Ajuste el foco antes observando que la calidad de la imagen de color BLANCO sea suficientemente nítida.

3) Cambie el ángulo que forman las 2 pestañas de los imanes de 4 polos hasta que las líneas verticales Roja y

- 4 -

INSTRUCCIONES DE AJUSTE

R

G R B

<Fig. 1>

<Fig. 2>

LGE Internal Use Only

Fabricante

LGIT LGIT

LGIT

SANYO

Especificaciones

Sintonizador

TAEA-H111F TAEA-H101F

/P/D

TAEA-J001F

115-B-8B35AL

Señal

65dBu 65dBu

Observación

Korea

Latin America/

Philippines/Taiwan

Japan (Hitachi)

Latin America/

Philippines

AGC Vol.

2.15±0.05V

2.3±0.05V

2.15±0.05V

2.3±0.05V

Sintonizador P/N

6700NFNS11E 6700NFNS11F

/G/H 6700NB0026A 6700NFNS11K

- 5 -

Azul se unan.

4) Gire las dos pestañas de los imanes de 4 polos hasta que las líneas horizontales Roja y Azul se unan. En este punto, no cambie el ángulo entre las dos pestañas.

5) Haga converger la línea vertical R,G,B en la unidad cambiando el ángulo entre las 2 pestañas de imanes de 6 polos.

6) Haga converger la línea horizontal R,G,B en la unidad girando las 2 pestañas de imanes de 6 polos. En este punto, no cambie el ángulo entre las dos pestañas.

(4) Ajuste de Convergencia Dinámica (DYC)

1) Ajuste de Línea Vertical : Ajuste moviendo el yugo a la derecha y a la izquierda..

2) Ajuste de Línea Horizontal : Ajuste moviendo el yugo hacia arriba y hacia abajo.

5-3. Diagrama Bloque

El ajuste fundamental se realiza antes del ensamblaje CPT sin ajuste ITC, de acuerdo al siguiente orden:

6. Ajuste de Balance de Blanco

6-1. Equipo de Prueba

1) Medidor automático de balance de blanco (Puede generar patrones de alta o baja luminosidad)

2) Medidor de balance de blanco (CRT Analizador de color,

CA-100)

3) Control remoto SVC para los ajustes.

6-2. Pasos Preliminares

Realice los ajustes del screen primero.

6-3. Automatico Adjust

1) Ajuste usando el medidor automatico de balance de blanco.

2) Ajustando en modo de CPU OFF presionando IN-START,

el botón de MUTE en control remoto de SVC. Después de finalizar el ajuste, presione el botón TV/AV para salir.

*En caso de existir exceso de color ROJO en el ajuste de

voltaje de la pantalla, ajústelo usando el botón "VOLUME (

F )" del control remoto hasta que el color ROJO

desaparezca.

6-4. Manual Ajuste

1) El balance de blanco puede ajustarse con el control SVC remoto.

2) Entre en el modo de ajuste presionando el botón IN- START.

3) Ajuste el item con CH D,E.

4) Ajuste los datos con VOL F, G.

5) Procedimientos de Ajuste

a. Ajuste el contraste y el brillo hasta que la señal del área

de alta luminosidad sea 45Ft_L.

b. Seleccione el R-DRIVE(VP 7) y ajuste la coordenada X

en Altal luminosidad y seleccione B-DRIVE(VP 9) y ajuste la coordenada Y de manera que las coordenadas del color en alta luminosidad tenga los valores de la Tabla de abajo.

c. Ajuste el contraste y el brill de manera que le nivel del

brillo sea 4.5Ft_L.

d. Seleccione R BIAS(VP 4) y ajuste la coordenada X en

baja luminosidad y seleccione B BIAS(VP 6) y ajuste la coordenada Y de manera que las coordenadas del color en baja luminosidad tenga los valores de la Tabla de abajo.

e. Repita los pasos a~d hasta obtener las coordenadas del

color en alta y baja luminosidad.

7. Ajuste de Foco

Ajuste después de poner la unidad en funcionamiento el tiempo suficiente.

7-1. Pasos Preliminares

Recibido el patrón estándar LG (NTSC: patrón Crosshatch Ch.09), establezca la condición de imagen en modo "APC ON" (CLEAR)

Ensamblado de DY e

imanes

Ensamblaje CPT

Antes del ensamblaje CPT, en el cuello del CPT y de la DY, adhiera cinta adhesiva en la parte de contacto del CPT. La cinta adhesiva necesita alinearse en paralelo con el cuello.

Haga que la pantalla opere en Condicion normal, por lo menos 15 minutos.

La fuerza del Torque debe estar entre 9-11 kg f.cm cuando coloque DY.

Emplazamiento de los imanes El ajuste del DY no puede generar sombras en el cuello del CPT. Imán de convergencia

HEAT RUN

Desgmagnetizar

Ajuste STC

Ajuste de PUREZA

Ajustando DY

Ajust de volt

SCREEN.

Ajuste de W/B

Enfoque no AJUST

Ajuste STC

Ajuste DYC

6pole 4 2

15 ~ 20mm

LGE Internal Use Only

Coordenada

Y

0.283±0.003

Coordenada

X

0.270±0.003

Observación

Estándar de medida

de

balance de blancos

automático

Temperatura

del color

12000±800

12000±800 12000±800 12000±800

Mercado

Latin America

(North America)

Philippines

Korea/Taiwan

Japan

- 6 -

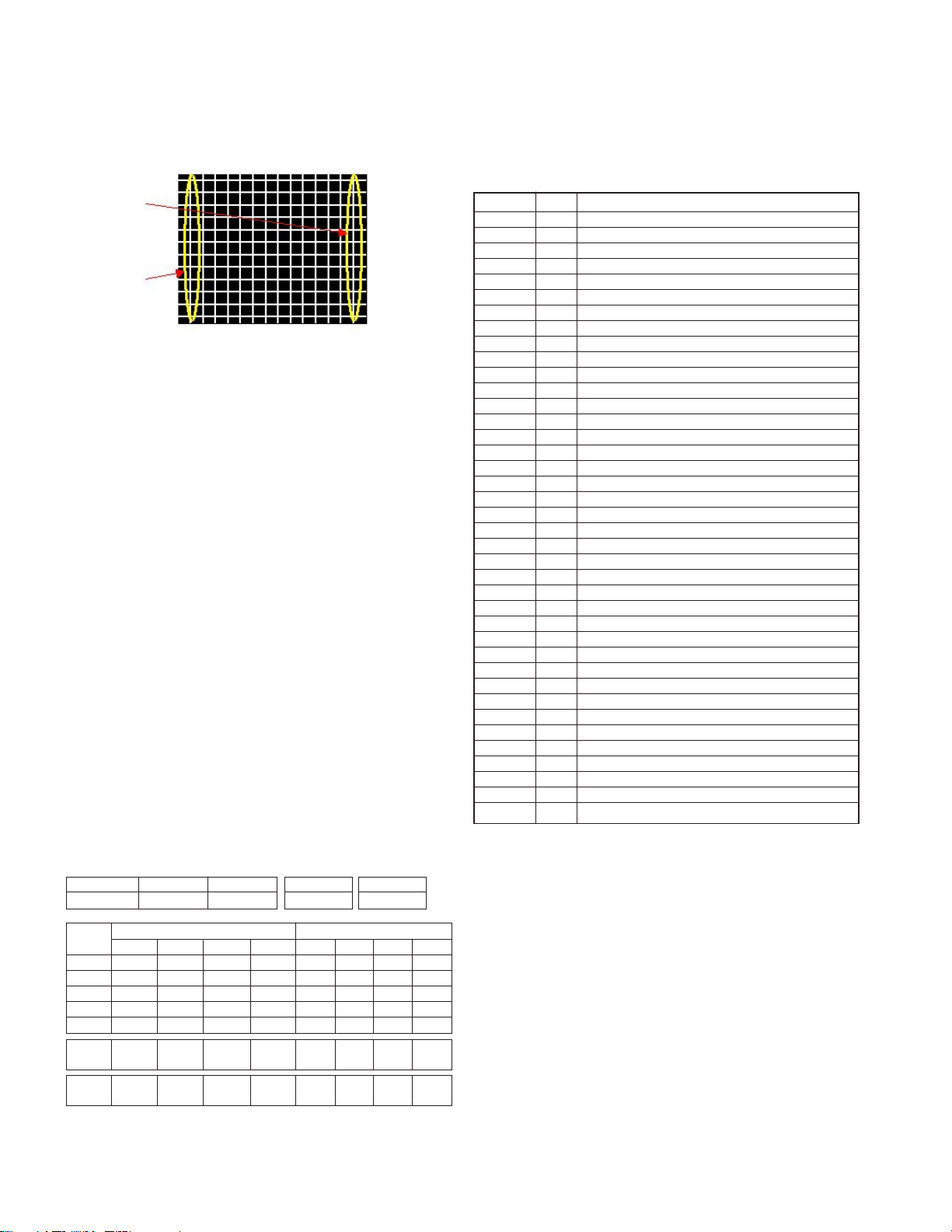

7-2. Ajuste

Ajuste el volumen del Enfoque superior del FBT para el mejor enfoque de la línea horizontal A y la línea vertical B.

8. Ajuste de datos de Deflexión

Estos ajustes serán realizados por el equipamiento de ajuste automático. También es posible realizar un ajuste manual mediante el siguiente procedimiento.

8-1. Pasos Preliminares

1) Fije los datos de deflexión con el control remoto de SVC.

2) Entre al modo de ajuste de deflexión por medio del botón IN-START.

3) Use los botones CHD, CHE para cambiar los item de ajustes.

4) Use los botones VOLF, VOLG para cambiar los datos.

8-2. Ajuste

1) Ajuste de Posición Horizontal Seleccione VP 1(H POS) y ajuste hasta que la imagen izquierda y derecha sean simétricamente igual.

2) Ajuste de Posición Vertical

Seleccione VP 2(V-POS) y ajuste hasta que la línea central

coincida con el centro geométrico del CPT.

3) Ajuste del Tamaño Vertical Seleccione VP 3(V-SIZE) y ajuste hasta que el círculo central del patrón digital (480NC, 13CH) coincida con el centro efectivo de la pantalla del CPT.

9. Tabla de Automatico Adjust Pasos Preliminares

10. Tabla de la Opción de EEPROM

Usted puede encontrar los datos de la opción de EEPROM si incorpora la llave de IN-STARTdel mando a distancia ajustable y después presiona la llave del MENÚ.

Opción 1

DVD

SUB ADJ

V-CURVE

V-MUTE

EYE CPT

AV MULTI

GAME

Opción 2

TURBO

ARC POW SAV LG-LOGO

EBS

HOTEL SCR 50

FM NEW

Opción 3

XD MENU

SLIM AUTO DE KEY MTR

DEG P16

SHARP

AV PSEU

SYNC KI

Opción 4

SYSTEM

SND MODE

AV LOC KEY OSD POS

MTS LEV

Opción 5

FM PRE

NICAM PRE SCART PRE SCART1 VO SCART2 VO

Inicial

0 0 1 1 0 0 0 0

0 0 1 0 1 0 1 0

1 0 1

3 24 22

52 90 39 56 56

Observación

DVD function (1:Yes, 0:No)

ADJ.CH.FIX (S-BR:14CH, S-TI:02CH)

VOLUME CURVE (1:HIGH, 0:LOW)

VIDEO MUTE (1:Yes, 0:No)

EYE function (1:Yes, 0:No)

CPT (1:Plat, 2:Normal)

AV MULTI function (1:Yes, 0:No)

GAME function (1:Yes, 0:No)

Observación

TURBO P/S function (1:Yes, 0:No)

ARC function (1:Yes, 0:No)

POWER SAVE (1:Yes, 0:No)

LG LOGO (1:Yes, 0:No)

EBS (1:Yes, 0:No)

HOTEL (1:Yes, 0:No)

SCR (1:Yes, 0:No)

NEW FM TX (1:Yes, 0:No)

Observación

XD MENU (1:Yes, 0:No)

SuperSlim (1:Slim, 0:Normal Flat)

AUTO DEMO (1:Yes, 0:No)

KEY MATRIX (1:New, 0:Old)

DEG (1:P16, 0:P15)

SHARPNESS DATA (1:+10, 0:Normal)

AV ST MODE (1:Pseudo, 0:Matrix)

SYNC KILL (1:Yes, 0:No)

Observación

0:Korea/1:Latin(Sapanish)/2:Brasil/3: Phil/4:USA

0:MONO / 1:AV ST/2:REAL ST

0:NO AV / 1:AV1 / 2:AV1,2 /3: AV1,2,3

0:4KEY / 1:6KEY / 2:8KEY

OSD POSITION

STEREO LEVEL

Observación

FM PRESCALER NICAM PRESCALER SCART PRESCALER

SCART1 VOLUME SCART2 VOLUME

Speed

1

SLave ADD

VIDEO ICBAEEPROM

A2

Delay

30

EEPROM

Sub Add

74 71 76 73

SpeedPlus

Step/Data

3 3 3 3

Sub Add Start Bit

Stop Bit

Masking

Direction

VCD

TV PC

B(R)AMP

C 6 0 0 1

B(R)CUT

9 7 0 0 1

G(B)AMP

E 6 0 0 1

G(B)CUT

B 7 0 0 1

B AMP B CUT G AMP G CUT

LGE Internal Use Only

<Fig. 3>

(a)

(b)

Menú

VP 0 VP 1 VP 2 VP 3 VP 4 VP 5 VP 6 VP 7 VP 8

VP 9 VP 10 VP 11 VP 12 VP 13 VP 14 VP 15 VP 16 VP 17 VP 18 VP 19 VP 20 VP 21 VP 22 VP 23 VP 24 VP 25 VP 26 VP 27 VP 28 VP 29 VP 30 VP 31 VP 32 VP 33 VP 34 VP 35 VP 36 VP 37 VP 38 VP 39 VP 40 VP 41 VP 42 VP 43 VP 44 VP 45 VP 46 VP 47 VP 48 VP 49 VP 50 VP 51

VP52 VP53

OSD

RF AGC

H POS V POS V SIZE R BIAS G BIAS

B BIAS R DRIVE G DRIVE B DRIVE

V LIN

V SCORR

V COMP

H BLK L

H BLK R

AFC GAIN

H FREQ CD MODE VBLK SW

FBP SW

YC FILTER

Y APF

C SYSTEM

C VCO

PAL APC

S TRAP SW

VIF SYS

VCO FREQ

SIF SYS SUB BIAS

BRIGHT

ABL

BRI STOP

ABL TH

RGB TEMP

COR GAIN

PRE SHOOT

OVER SHOOT

Y GAMMA DC REST

B-ST START

B-ST GAIN C BYPASS

C KILL ON

C KILL OFF

C KILL OPER

RB BAL

RB ANG

B-Y LEVEL R-Y LEVEL

V LEVEL

OVER MO SW

OVER MO LE

TINT TH

Ajuste

RF AGC Delay H PHASE V Shift (V POSI) Vertical Size Red Bias Green Bias Blue Bias Red Drive Green Drive Blue Drive V LIN (Vertical Linearity) Vertical S-Correction V.COMP H BLK L H BLK R AFC Gain & gate H Freq. Count Down Mode VBLK SW FBP Blanking OR SW Filter System Y APF Select Color System C/VCO Adjustment PAL APC SW S.TRAP SW VIF System SW VCO Freq SIF System SW Sub Bias (sub-bright) Brightness Control Bright ABL Defeat Bright Mid Stop Defeat Bright ABL Threshold RGB Temp SW Coring Gain Select Pre-shoot Adjustment Over-shoot Adjustment Y Gamma start point Select DC Restoration Select Black Stretch Start Point Select Black Stretch Gain Select C Bypass C Kill On C Kill Off Color Killer Operational Point R/B Gain Balance R/B Angle B-Y DC Level R-Y DC Level Video Level OVER.MOD.SW OVER.MOD.LEVEL Tint Through

Rango

0 ~ 63 0 ~ 31

0 ~ 15 0 ~ 127 0 ~ 255 0 ~ 255 0 ~ 255 0 ~ 127

0 ~ 15 0 ~ 127

0 ~ 31

0 ~ 3 0 ~ 3 0 ~ 3

0 / 1

0 ~ 63

0 ~ 7

0 / 1 0 / 1

0 ~ 15

0 / 1 0 ~ 7 0 ~ 7

0 / 1

0 / 1 0 ~ 3

0 ~63

0 ~ 3

0 ~ 127 0 ~ 127

0 / 1

0 / 1 0 ~ 7

0 / 1 0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3

0 / 1

0 / 1 0 ~ 7

0 ~ 15 0 ~ 15 0 ~ 15 0 ~ 15

0 ~ 7

0 / 1

0 ~ 15

0 / 1

Ajuste Inicial

40 17

3

80 127 125 127

64

6 64 17 10

3

0

3

0 15

0

1

0

1

4

0

1

3 28

0 45 64

1

0

4

0

3

0

3

0

1

2

0

7

5

5 11 10

7

0

8

0

Observación

Necessary Necessary Necessary Necessary Necessary

Unnecessary

Necessary Necessary

Unnecessary

Necessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary

- 7 -

LGE Internal Use Only

11. IIC BUS Tabla de datos de ajuste

- 8 -

LGE Internal Use Only

Menu

VP 54 VP 55 VP 56 VP 57 VP 58 VP 59 VP 60 VP 61 VP 62 VP 63 VP 64 VP 65 VP 66 VP 67 VP 68 VP 69 VP 70 VP 71 VP 72 VP 73 VP 74 VP 75 VP 76 VP 77 VP 78 VP 79 VP 80 VP 81 VP 82 VP 83 VP 84 VP 85 VP 86 VP 87 VP 88 VP 89 VP 90 VP 91 VP 92 VP 93 VP 94 VP 95 VP 96 VP 97 VP 98

VP 99 VP 100 VP 101 VP 102 VP 103 VP 104 VP 105 VP 106 VP 107 VP 108 VP 109

OSD

Y TH

Y GAIN

R WIDTH

R OFFSET

B WIDTH

B OFFSET T DISABLE V TRANCE

A MUTE V MUTE

SYNC KILL

V KILL

FSC SW

GRAY

CROSS BW

H-TONE

RGB BLK

C EXT

CRCB IN

AUDIO SW

VOL FIL

FM MUTE

IF AGC

A-OUT SW

DE-EMPH

FM GAIN VOLUME

STRAP CTRAP FLESH

OSD CONT

OSD POS

S TRAP C TRAP

DIG OSD

VM AUD SW

VIN RGB SW

FLESH

WPL Ope

VM Gain

SYNC SS

GY AMP

HTNOC OVER MT APC OFF

VL OFFS

A2 SW VCO AD EQU AD

Bel AD EQU ON

BA SW

SECKOFF

SECK ON

OSD CONT

OSD POS

Adjustment

Y TH Y Gain R width R offset B width B offset T Disable V TRANCE Audio Mute Video Mute Sync Kill Vertical Kil SVO or fsc Output Gray Mode Cross B/W Half Tone Blank Defeat C Ext CbCr IN Audio SW VOL. FIL FM Mute IF AGC Defeat A.MONI.SW De-emphasis TC FM Gain VOLUME S Trap Test C Trap Test Auto-Flesh OSD Contrast OSD Position S Trap Test C. Trap Test Digital OSD sw VM output or Ext Audio input Video input or Ext RB input Auto-Flesh WPL operating Point VM Gain Sensitivity of sync separation G-Y Amplitude Color on/off on Half tone Mode Overmodulation circuit Type APC Offset current IF video level offset

5.74MHz FM Det IF VCO freerun frequency Equalizer Bell filter Equalizer circuit Bell filter adjust SECAM Killer circuit disable SECAM Killer circuit enable OSD Contrast OSD Position

Range

0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3

0 / 1 0 / 1 0 / 1 0 / 1 0 / 1 0 / 1 0 / 1

0 / 1 0 ~ 3 0 ~ 3

0 / 1

0 ~ 127

0 ~ 7 0 ~ 7

0 / 1 0 ~ 3

1 ~ 60

0 ~ 7 0 ~ 7

0 / 1

0 / 1 0 ~ 3 0 ~ 7 0 ~ 7

0 ~ 15

0 / 1

0 / 1 0 ~ 7 0 ~ 3

0 / 1

0 ~ 15 0 ~ 15 0 ~ 15

0 / 1

0 / 1 0 ~ 7

1 ~ 60

Initial setting

1 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0

126

4 4 0 0

38

4 4 0 0 1 0 0 0 3 4 0 0 4 3 0 8 8 3 0 1 0 0 5

38

Remark

Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary Unnecessary

- 9 -

BÚSQUEDA DE FALLAS

LGE Internal Use Only

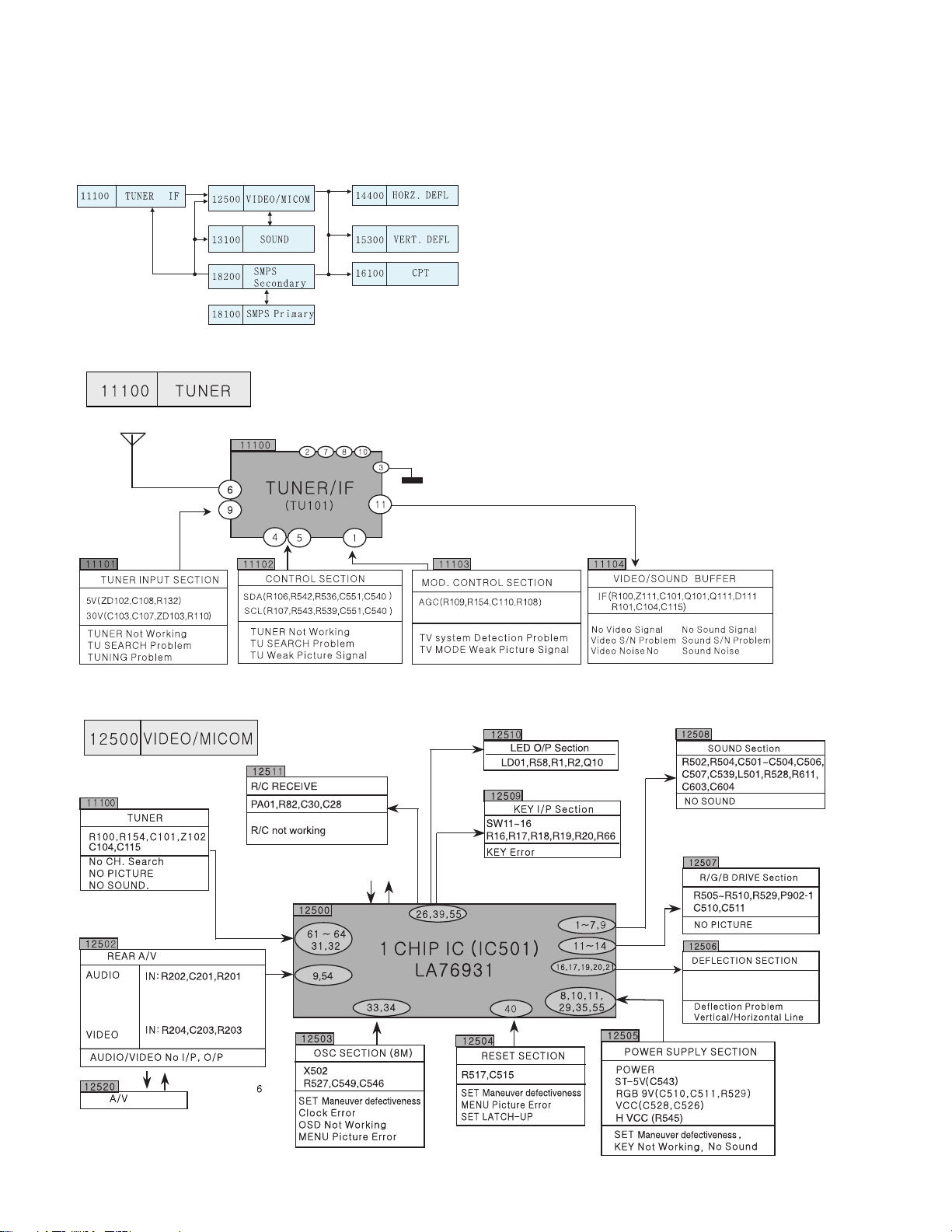

1. TV FUNCTIONAL

2. TU / IF SECTION

3. VIDEO PROCESSING

- 10 -

LGE Internal Use Only

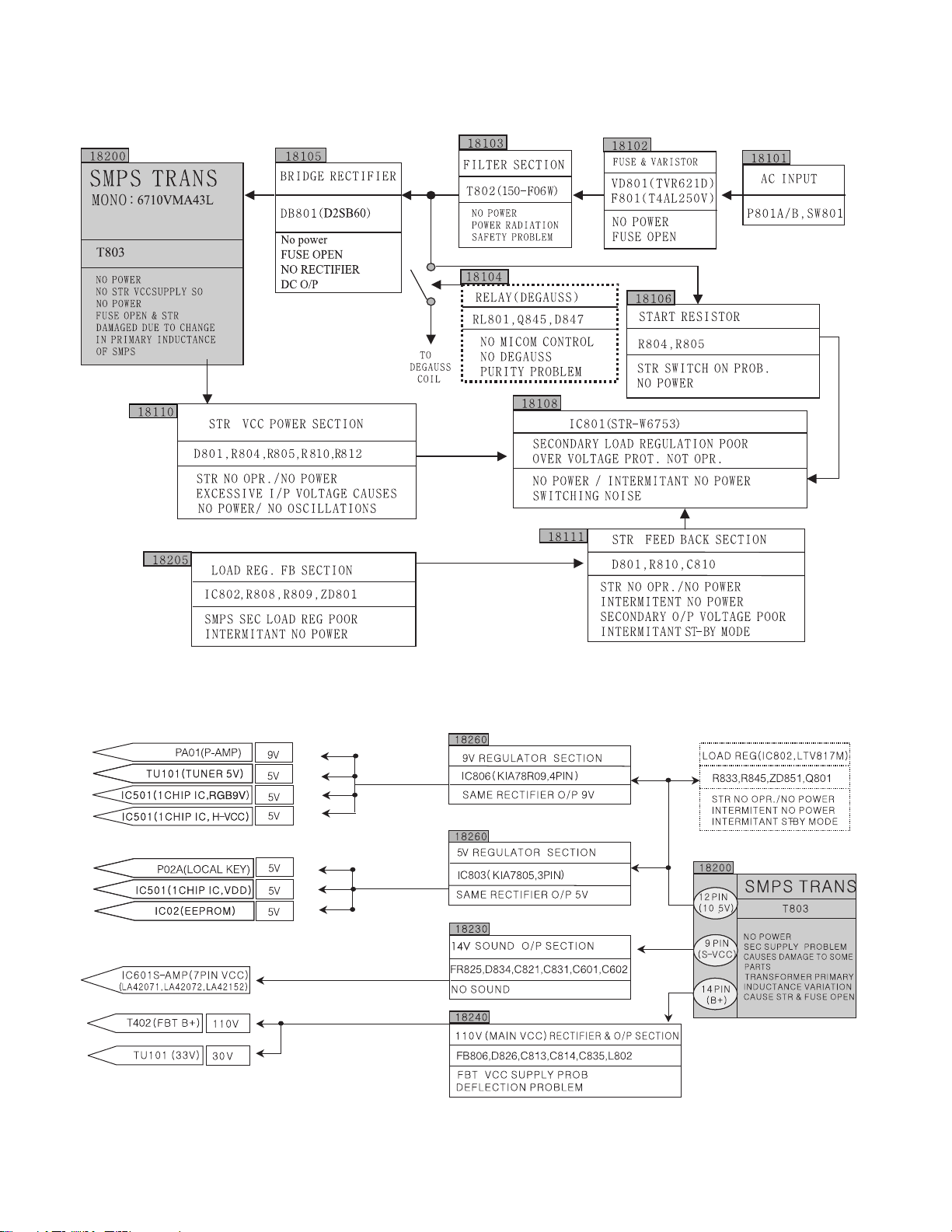

4. SMPS PRIMARY SECTION

5. SMPS SECONDARY SECTION

- 11 -

LGE Internal Use Only

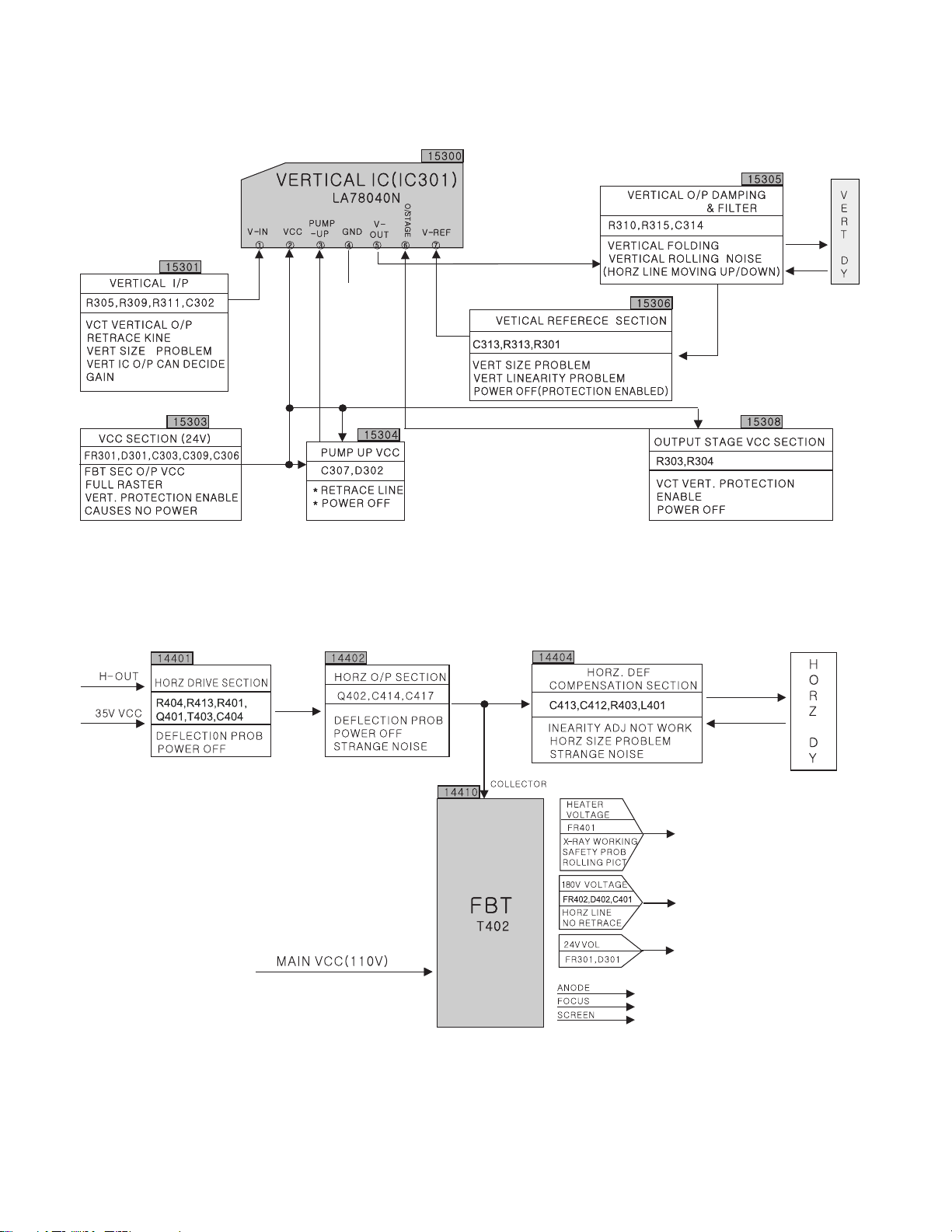

6. VERTICAL SECTION

7. HORIZONTAL SECTION

- 12 -

LGE Internal Use Only

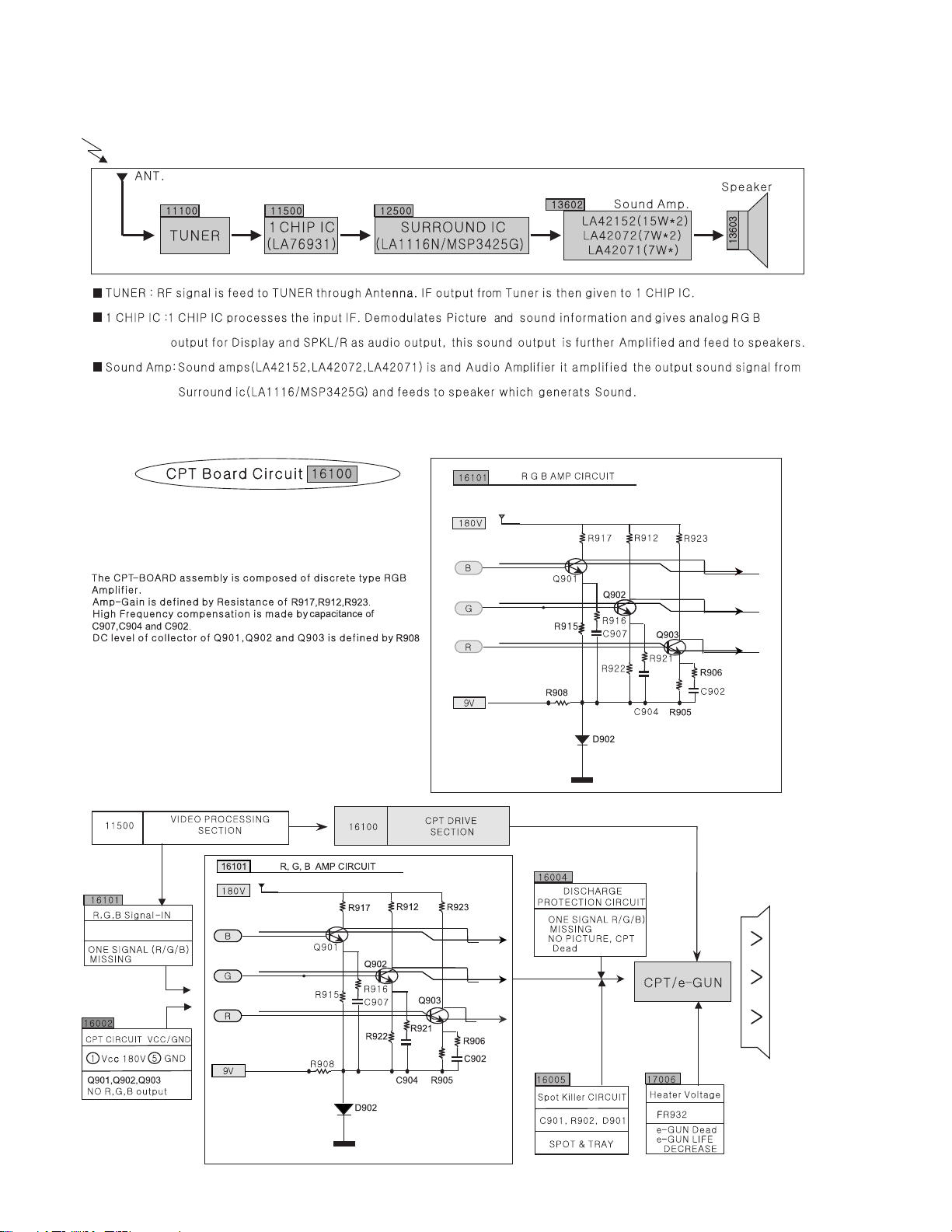

8. SOUND PROCESSING SECTION

9. CPT DRIVE SECTION

- 13 -

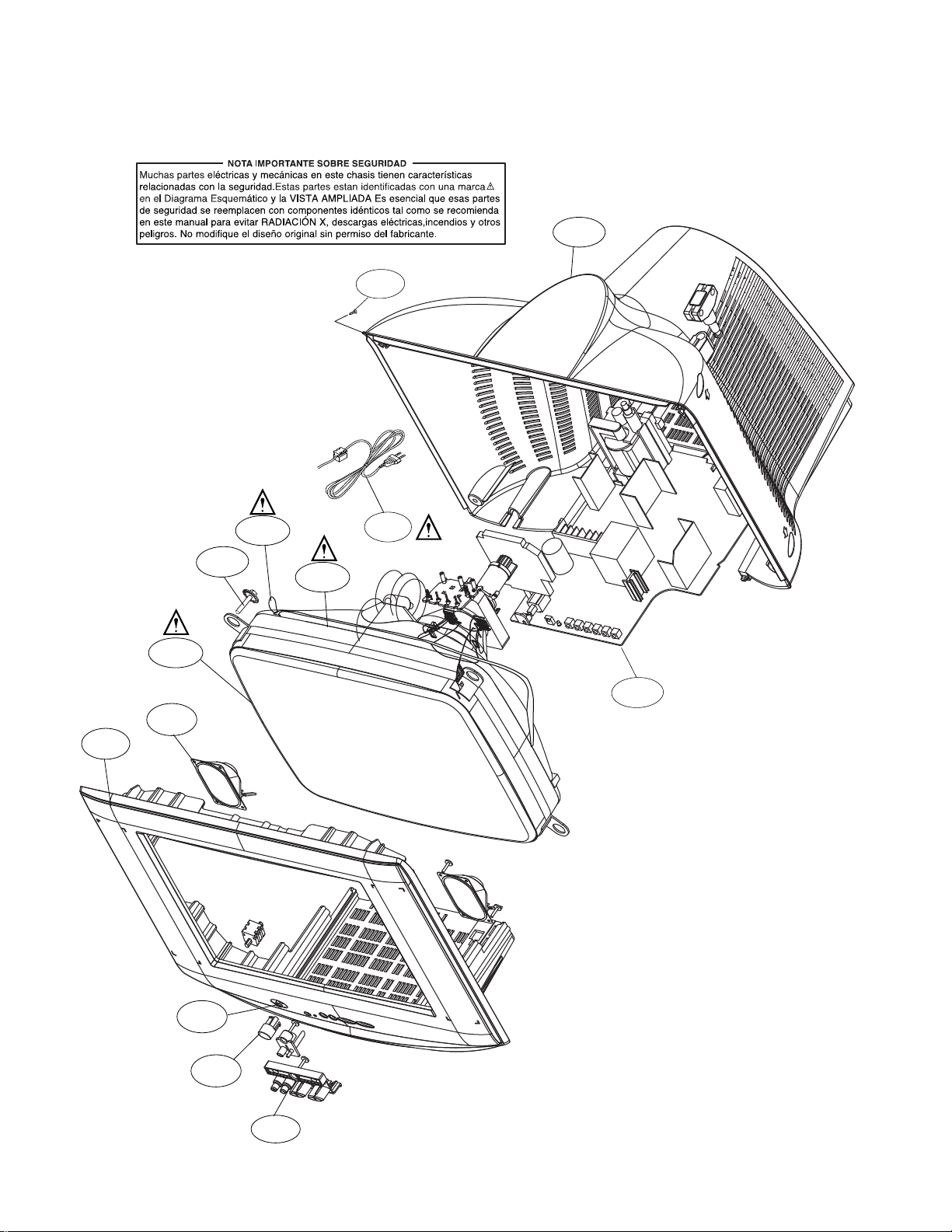

VISTA EN DESPIECE

400

943

150

170

520

174

112

120

300

330

310

913

320

LGE Internal Use Only

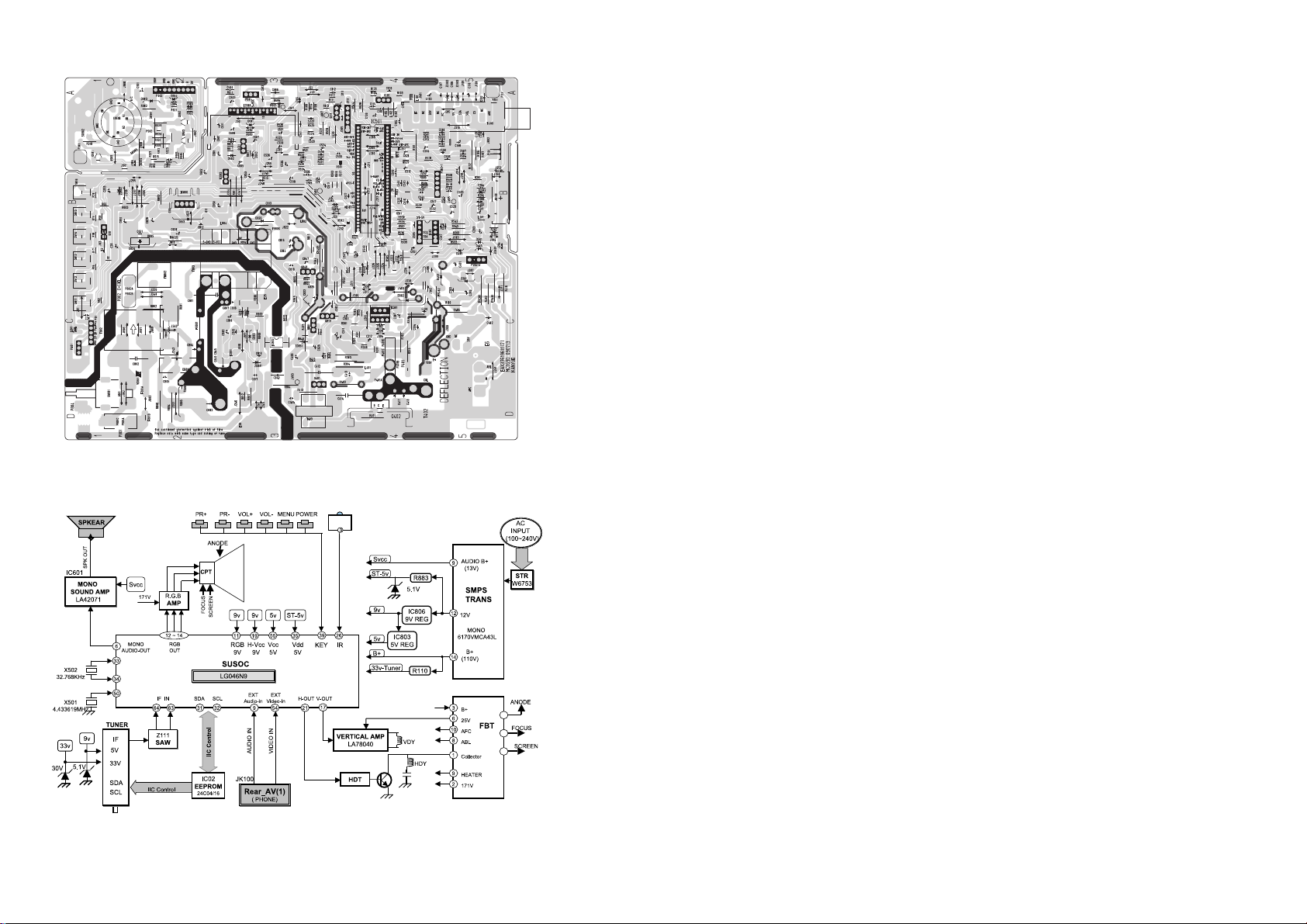

DIAGRAMA ESQUEMÁTICO

P/N: 3854VA0196C

LGE Internal Use Only

DIAGRAMA EN BLOQUE

TABLERO DE CIRCUITO IMPRESO

MAIN & CPT

LGE Internal Use Only

LG 14SB1 RB/AB/EB, L2-MFL42047710-SP Schematic [es, en]
